GIGABYTE B550M AORUS PRO AX - Manual de utilizare al plăcii de bază

Cuprins

1 Identificarea versiunii plăcii dumneavoastră de bază
2 Aspectul plăcii de bază B550M AORUS PRO AX
3 Instalarea hardware
4 Configurarea BIOS-ului
5 Configurarea unui set RAID
6 Instalarea driverelor
7 Referințe
8 Descărcați manualul
9 În alte limbi

Identificarea versiunii plăcii dumneavoastră de bază

Numărul de versiune de pe placa dumneavoastră de bază arată astfel: "REV: X.X." De exemplu, "REV: 1.0" înseamnă că versiunea plăcii de bază este 1.0. Verificați versiunea plăcii dumneavoastră de bază înainte de a actualiza BIOS-ul, driverele sau când căutați informații tehnice.
Exemplu:

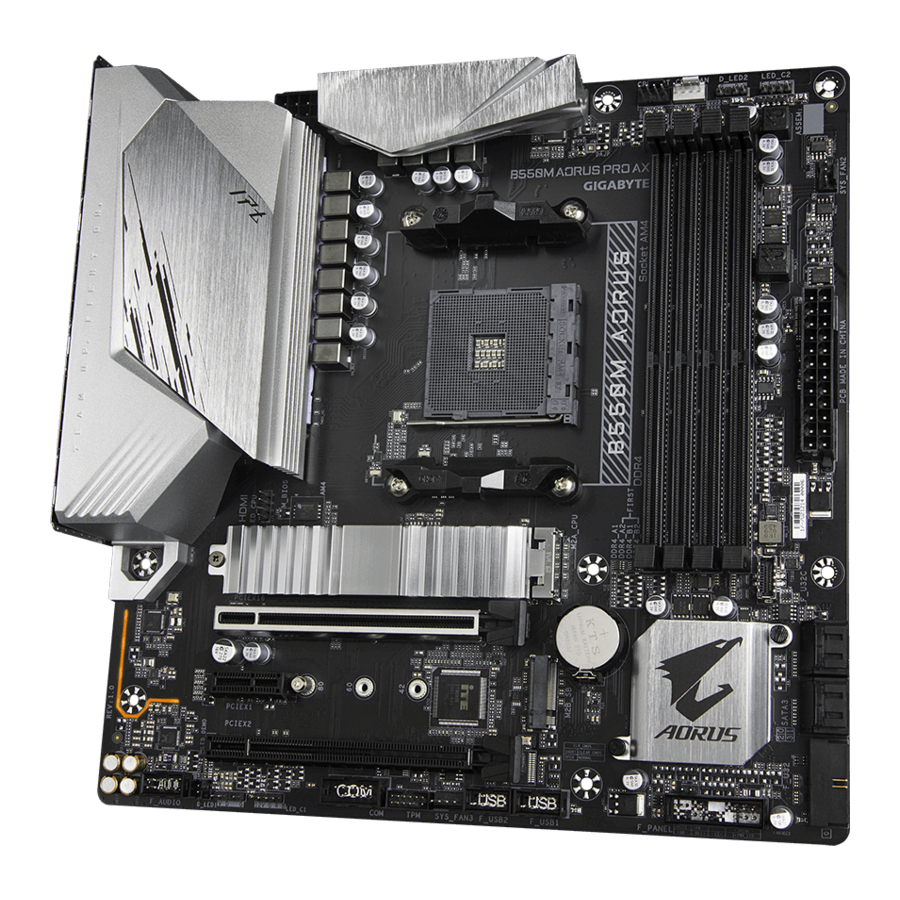

Aspectul plăcii de bază B550M AORUS PRO AX

Conținutul cutiei

Placă de bază B550M AORUS PRO AX
Două cabluri SATA
Manualul utilizatorului
O antenă

* Conținutul cutiei de mai sus este doar pentru referință și elementele reale vor depinde de pachetul de produse pe care îl obțineți.
Conținutul cutiei poate fi modificat fără notificare.

Instalarea hardware

Precauții de instalare

Placa de bază conține numeroase circuite și componente electronice delicate care pot fi deteriorate ca urmare a descărcării electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul de utilizare și urmați aceste proceduri:

Înainte de instalare, asigurați-vă că șasiul este adecvat pentru placa de bază.
Înainte de instalare, nu îndepărtați și nu rupeți autocolantul S/N (număr de serie) al plăcii de bază sau autocolantul de garanție furnizat de dealerul dvs. Aceste autocolante sunt necesare pentru validarea garanției.
Întotdeauna deconectați alimentarea cu curent alternativ scoțând cablul de alimentare din priză înainte de a instala sau scoate placa de bază sau alte componente hardware.
Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectați strâns și sigur.
Când manipulați placa de bază, evitați să atingeți conductorii sau conectorii metalici.
Cel mai bine este să purtați o brățară de descărcare electrostatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, CPU sau memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
Înainte de a instala placa de bază, vă rugăm să o așezați deasupra unui suport antistatic sau într-un recipient de protecție electrostatică.
Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că sursa de alimentare a fost oprită.
Înainte de a porni alimentarea, asigurați-vă că tensiunea sursei de alimentare a fost setată conform standardului local de tensiune.
Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ale componentelor hardware sunt conectate.
Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele sale.
Asigurați-vă că nu există șuruburi rămase sau componente metalice așezate pe placa de bază sau în interiorul carcasei computerului.
Nu așezați sistemul de calculator pe o suprafață neuniformă.
Nu așezați sistemul de calculator într-un mediu cu temperatură ridicată sau umed.
Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări corporale ale utilizatorului.
Dacă nu sunteți sigur cu privire la pașii de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de calculator certificat.
Dacă utilizați un adaptor, un cablu prelungitor sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile de instalare și/sau împământare.

Specificații produs

CPU	AMD Socket AM4, suport pentru: procesoare AMD Ryzen ™ de generația a 3-a / procesoare AMD Ryzen ™ de generația a 3-a cu procesoare grafice Radeon ™ (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de procesoare acceptate.)
Chipset	AMD B550
Memorie	4 x sloturi DDR4 DIMM care acceptă până la 128 GB (capacitate DIMM simplă de 32 GB) de memorie de sistem Suport pentru module de memorie DDR4 3200/2933/2667/2400/2133 MHz Arhitectură de memorie cu două canale Suport pentru module de memorie ECC Un-buffered DIMM 1Rx8/2Rx8 Suport pentru module de memorie non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suport pentru module de memorie Extreme Memory Profile (XMP) (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.)
Placă grafică integrată	Integrat în procesoarele AMD Ryzen ™ de generația a 3-a cu procesoare grafice Radeon ™: 1 x port HDMI, care acceptă o rezoluție maximă de 4096x2160@60 Hz * Suport pentru versiunea HDMI 2.1, HDCP 2.3 și HDR. 1 x DisplayPort, care acceptă o rezoluție maximă de 5120x2880@60 Hz * Suport pentru versiunea DisplayPort 1.4, HDCP 2.3 și HDR. Memorie partajată maximă de 16 GB
Sunet	Codec Realtek ® ALC1200 Sunet de înaltă definiție 2/4/5.1/7.1 canale Suport pentru S/PDIF Out
LAN	Cip LAN Realtek ® 2.5GbE (2.5 Gbit/1 Gbit/100 Mbit)
Modul de comunicare wireless	Intel ® Wi-Fi 6 AX200 (Pentru PCB rev. 1.0) WIFI a, b, g, n, ac, ax, care acceptă 2.4/5 GHz Dual-Band BLUETOOTH 5.2 Suport pentru standardul wireless 11ax 160MHz și rată de date de până la 2.4 Gbps AMD Wi-Fi 6E RZ608 (MT7921K) (Pentru PCB rev. 1.1/1.2) WIFI a, b, g, n, ac, ax, care acceptă benzi de frecvență purtătoare de 2.4/5/6 GHz BLUETOOTH 5.2 Suport pentru standardul wireless 11ax 80MHz și rată de date de până la 1.2 Gbps (Rata reală de date poate varia în funcție de mediu și echipament.)
Sloturi de expansiune	1 x slot PCI Express x16 (PCIEX16), integrat în CPU: Procesoarele AMD Ryzen ™ de generația a 3-a acceptă modul PCIe 4.0 x16 Procesoarele AMD Ryzen ™ de generația a 3-a cu procesoare grafice Radeon ™ acceptă modul PCIe 3.0 x16 * Pentru performanțe optime, dacă urmează să fie instalată o singură placă grafică PCI Express, asigurați-vă că o instalați în slotul PCIEX16. 1 x slot PCI Express x16 (PCIEX2), integrat în Chipset: Suportă modul PCIe 3.0 x2 1 x slot PCI Express x1 (PCIEX1), integrat în Chipset: Suportă modul PCIe 3.0 x1
Interfață de stocare	1 x conector M.2 (M2A_CPU), integrat în CPU, care acceptă Socket 3, cheie M, SSD-uri de tip 2242/2260/2280/22110: Procesoarele AMD Ryzen ™ de generația a 3-a acceptă SSD-uri SATA și PCIe 4.0 x4/x2 Procesoarele AMD Ryzen ™ de generația a 3-a cu procesoare grafice Radeon ™ acceptă SSD-uri SATA și PCIe 3.0 x4/x2 1 x conector M.2 (M2B_SB), integrat în Chipset, care acceptă Socket 3, cheie M, SSD-uri de tip 2242/2260/2280: Suportă SSD-uri SATA și PCIe 3.0 x4/x2 4 x conectori SATA 6Gb/s, integrați în Chipset: Suport pentru RAID 0, RAID 1 și RAID 10
USB	CPU: 3 x porturi USB 3.2 Gen 1 pe panoul din spate 1 x port USB 3.2 Gen 2 Type-A (roșu) pe panoul din spate CPU+1 USB 2.0 Hub: 2 x porturi USB 2.0/1.1 pe panoul din spate Chipset: 1 x USB Type-C ® port pe panoul din spate, cu suport USB 3.2 Gen 2 1 x USB Type-C ® port cu suport USB 3.2 Gen 1, disponibil prin headerul USB intern 2 x porturi USB 3.2 Gen 1 disponibile prin headerul USB intern 3 x porturi USB 2.0/1.1 (2 porturi pe panoul din spate, 1 port disponibil prin headerul USB intern) Chipset+1 USB 2.0 Hub: 3 x porturi USB 2.0/1.1 disponibile prin headerurile USB interne
Conectori interni	1 x conector de alimentare principal ATX cu 24 pini 1 x conector de alimentare ATX 12V cu 8 pini 1 x header pentru ventilatorul CPU 1 x header pentru ventilatorul CPU cu răcire cu apă 3 x headeruri pentru ventilatoarele sistemului 2 x headeruri pentru benzi LED adresabile 2 x headeruri pentru benzi LED RGB 1 x header pentru bandă LED răcitor CPU/bandă LED RGB 2 x conectori M.2 Socket 3 4 x conectori SATA 6Gb/s 1 x header pentru panoul frontal 1 x header audio pentru panoul frontal 1 x header USB Type-C ®, cu suport USB 3.2 Gen 1 1 x header USB 3.2 Gen 1 2 x headeruri USB 2.0/1.1 1 x header pentru port serial 1 x header Trusted Platform Module (TPM) (2x6 pini, numai pentru modulul GC-TPM2.0_S) 1 x jumper Clear CMOS
Conectori panoului din spate	4 x porturi USB 2.0/1.1 2 x conectori antenă SMA (2T2R) 1 x DisplayPort 1 x port HDMI
Conectori panoului din spate	3 x porturi USB 3.2 Gen 1 1 x port USB 3.2 Gen 2 Type-A (roșu) 1 x port USB Type-C ®, cu suport USB 3.2 Gen 2 1 x buton Q-Flash Plus 1 x port RJ-45 1 x conector optic S/PDIF Out 5 x mufe audio
Controler I/O	Cip controler I/O iTE ®
Monitor hardware	Detectarea tensiunii Detectarea temperaturii Detectarea vitezei ventilatorului Detectarea debitului de răcire cu apă Avertizare de supraîncălzire Avertizare de defectare a ventilatorului Controlul vitezei ventilatorului * Dacă funcția de control al vitezei ventilatorului este acceptată va depinde de răcitorul pe care îl instalați.
BIOS	1 x bliț de 128 Mbit Utilizarea BIOS-ului AMI UEFI licențiat PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Funcții unice	Suport pentru APP Center * Aplicațiile disponibile în APP Center pot varia în funcție de modelul plăcii de bază. Funcțiile acceptate ale fiecărei aplicații pot varia, de asemenea, în funcție de specificațiile plăcii de bază. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Suport pentru Q-Flash Plus Suport pentru Q-Flash Suport pentru Xpress Install
Software inclus	Norton ® Internet Security (versiunea OEM) Utilitar de control al lățimii de bandă LAN de jocuri Realtek ® 8125
Sistem de operare	Suport pentru Windows 10 pe 64 de biți
Factor de formă	Factor de formă Micro ATX; 24.4cm x 24.4cm

* GIGABYTE își rezervă dreptul de a efectua orice modificare a specificațiilor produsului și a informațiilor legate de produs fără notificare prealabilă.

Vă rugăm să vizitați site-ul web GIGABYTE pentru listele de suport pentru CPU, module de memorie, SSD-uri și dispozitive M.2.

$Vă rugăm să vizitați pagina Listă de suport\utilitare de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.$
Vă rugăm să vizitați pagina Support\Utility List (Lista de suport\utilitare) de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.

Instalarea procesorului

Citiți următoarele indicații înainte de a începe să instalați procesorul:

Asigurați-vă că placa de bază acceptă procesorul.
(Accesați site-ul web GIGABYTE pentru cea mai recentă listă de suport CPU.)
Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala procesorul pentru a preveni deteriorarea hardware-ului.
Localizați pinul unu al procesorului. Procesorul nu poate fi introdus dacă este orientat incorect.
Aplicați un strat uniform și subțire de grăsime termică pe suprafața procesorului.
Nu porniți computerul dacă răcitorul CPU nu este instalat, altfel poate apărea supraîncălzirea și deteriorarea procesorului.
Setați frecvența gazdei CPU în conformitate cu specificațiile CPU. Nu este recomandat ca frecvența magistralei de sistem să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru conform specificațiilor hardware, inclusiv CPU, placa grafică, memorie, hard disk etc.

Instalarea procesorului
Ridicați complet maneta de blocare a soclului CPU. Localizați pinul unu (notat printr-un triunghi mic) al soclului CPU și al procesorului. Odată ce procesorul este poziționat în soclul său, puneți un deget pe mijlocul procesorului, coborând maneta de blocare și fixând-o în poziția complet blocată.

Nu forțați procesorul în soclul CPU înainte ca maneta de blocare a soclului CPU să fie ridicată, altfel poate apărea deteriorarea procesorului și a soclului CPU.

Instalarea memoriei

Citiți următoarele indicații înainte de a începe să instalați memoria:

Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri.
(Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie acceptate și module de memorie.)
Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
Modulele de memorie au un design sigur. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.

Configurația memoriei Dual Channel
Această placă de bază oferă patru socluri de memorie și acceptă tehnologia Dual Channel. După ce memoria este instalată, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre instalarea hardware.

Configurația memoriei Dual Channel recomandată:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 module	- -	DS/SS	- -	DS/SS
4 module	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Fără memorie)

Datorită limitărilor CPU, citiți următoarele indicații înainte de a instala memoria în modul Dual Channel.

Modul Dual Channel nu poate fi activat dacă este instalat un singur modul de memorie.
Când activați modul Dual Channel cu două sau patru module de memorie, se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri.

Instalarea unei plăci de expansiune

Citiți următoarele indicații înainte de a începe să instalați o placă de expansiune:

Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit împreună cu placa de expansiune.
Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware-ului.

Conectori panoului din spate

Port USB 2.0/1.1
Portul USB acceptă specificația USB 2.0/1.1. Utilizați acest port pentru dispozitive USB.
DisplayPort ^{(Notă 1)}
DisplayPort oferă imagini digitale și audio de înaltă calitate, acceptând transmisia audio bidirecțională. DisplayPort poate suporta mecanisme de protecție a conținutului HDCP 2.3. Puteți utiliza acest port pentru a vă conecta monitorul compatibil DisplayPort. Notă: Tehnologia DisplayPort poate suporta o rezoluție maximă de 5120x2880@60 Hz, dar rezoluțiile reale acceptate depind de monitorul utilizat.
Port HDMI^{(Notă 1)}

Portul HDMI este compatibil HDCP 2.3 și acceptă formatele Dolby TrueHD și DTS HD Master Audio. De asemenea, acceptă ieșire audio LPCM pe 7.1 canale de până la 192 KHz/24 biți. Puteți utiliza acest port pentru a vă conecta monitorul compatibil HDMI. Rezoluția maximă acceptată este de 4096x2160@60 Hz, dar rezoluțiile reale acceptate depind de monitorul utilizat.
După instalarea dispozitivului DisplayPort/HDMI, asigurați-vă că setați dispozitivul de redare sunet implicit la DisplayPort/HDMI. (Numele elementului poate diferi în funcție de sistemul dvs. de operare.)
Port USB 3.2 Gen 1
Portul USB 3.2 Gen 1 acceptă specificația USB 3.2 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitive USB.
Buton Q-Flash Plus ^{(Notă 2)}
Q-Flash Plus vă permite să actualizați BIOS-ul când sistemul este oprit (stare de oprire S5). Salvați cel mai recent BIOS pe o unitate flash USB și conectați-o la portul Q-Flash Plus, apoi puteți acum să flash-uiți automat BIOS-ul apăsând pur și simplu butonul Q-Flash Plus. QFLED va clipi când încep activitățile de potrivire și flash a BIOS-ului și se va opri din clipit când flash-ul principal al BIOS-ului este finalizat.
(Notă 1) Numai pentru procesoarele AMD Ryzen^™ de a 3-a generație cu grafică Radeon^™.
(Notă 2) Pentru a activa funcția Q-Flash Plus, vă rugăm să vizitați pagina web "Funcții unice" a site-ului web GIGABYTE.
Port USB 3.2 Gen 1 (port Q-Flash Plus)
Portul USB 3.2 Gen 1 acceptă specificația USB 3.2 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitive USB. Înainte de a utiliza Q-Flash Plus ^{(Notă 2)}, asigurați-vă că introduceți mai întâi unitatea flash USB în acest port.
Port LAN RJ-45
Portul LAN Gigabit Ethernet oferă conexiune la Internet la o rată de date de până la 2,5 Gbps. Următoarele descriu stările LED-urilor portului LAN.

LED de viteză:

Stare Descriere

Portocaliu Rată de date de 2,5 Gbps

Verde Rată de date de 1 Gbps

Oprit Rată de date de 100 Mbps

LED de activitate:

Stare Descriere

Clipiind Are loc transmisia sau recepția de date

Oprit Nu are loc transmisia sau recepția de date

Port USB 3.2 Gen 2 Type-A (Roșu)
Portul USB 3.2 Gen 2 acceptă specificația USB 3.2 Gen 2 și este compatibil cu specificația USB 3.2 Gen 1 și USB 2.0. Utilizați acest port pentru dispozitive USB.
Port USB Type-C^®
Portul USB reversibil acceptă specificația USB 3.2 Gen 2 și este compatibil cu specificația USB 3.2 Gen 1 și USB 2.0. Utilizați acest port pentru dispozitive USB.
Conectori antenă SMA (2T2R)
Utilizați acest conector pentru a conecta o antenă.
Strângeți antenele la conectorii antenei și apoi îndreptați corect antenele pentru o recepție mai bună a semnalului.
Ieșire difuzor central/subwoofer
Utilizați această mufă audio pentru a conecta difuzoarele centrale/subwoofer.
Ieșire difuzor spate
Utilizați această mufă audio pentru a conecta difuzoarele spate.
Conector ieșire optică S/PDIF
Acest conector oferă ieșire audio digitală către un sistem audio extern care acceptă audio digital optic. Înainte de a utiliza această funcție, asigurați-vă că sistemul dvs. audio oferă un conector de intrare audio digital optic.
Intrare linie/Ieșire difuzor lateral
Mufa de intrare linie. Utilizați această mufă audio pentru dispozitive de intrare linie, cum ar fi o unitate optică, walkman etc.
Ieșire linie/Ieșire difuzor față
Mufa de ieșire linie.
Intrare microfon/Ieșire difuzor lateral
Mufa de intrare microfon.
(Notă 2) Pentru a activa funcția Q-Flash Plus, vă rugăm să vizitați pagina web "Funcții unice" a site-ului web GIGABYTE.

Configurații mufă audio:

Mufă	Căști/2 canale	4 canale	5.1 canale	7.1 canale
Ieșire difuzor central/subwoofer
Ieșire difuzor spate
Intrare linie/Ieșire difuzor lateral
Ieșire linie/Ieșire difuzor față
Intrare microfon/Ieșire difuzor lateral

Puteți schimba funcționalitatea unei mufe audio folosind software-ul audio. Dacă doriți să instalați un difuzor lateral, trebuie să reatribuiți fie intrarea linie, fie mufa de intrare microfon pentru a fi ieșire difuzor lateral prin intermediul driverului audio.

Când scoateți cablul conectat la un conector al panoului din spate, scoateți mai întâi cablul de pe dispozitiv și apoi scoateți-l de pe placa de bază.
Când scoateți cablul, trageți-l drept afară din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea software-ului audio.

Conectori interni

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
CPU_OPT
D_LED1/D_LED2
LED_CPU
LED_C1/LED_C2
SATA3 0/1/2/3
M2A_CPU/M2B_SB

F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
TPM
COM
CLR_CMOS
BAT

Citiți următoarele instrucțiuni înainte de a conecta dispozitive externe:

Mai întâi, asigurați-vă că dispozitivele dvs. sunt conforme cu conectorii pe care doriți să-i conectați.
Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priza de curent pentru a preveni deteriorarea dispozitivelor.
După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.

1/2) ATX_12V/ATX (Conector de alimentare 2x4 12V și conector de alimentare principal 2x12)
Prin utilizarea conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și că toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design sigur. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă.
Conectorul de alimentare de 12 V alimentează în principal procesorul. Dacă conectorul de alimentare de 12 V nu este conectat, computerul nu va porni.
Pentru a satisface cerințele de expansiune, se recomandă utilizarea unei surse de alimentare care poate rezista la un consum mare de energie (500 W sau mai mare). Dacă se utilizează o sursă de alimentare care nu furnizează puterea necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.

Nr. pin	Definiție	Nr. pin	Definiție
1	GND (Numai pentru 2x4 pini 12V)	5	+12V (Numai pentru 2x4 pini 12V)
2	GND (Numai pentru 2x4 pini 12V)	6	+12V (Numai pentru 2x4 pini 12V)
3	GND	7	+12V
4	GND	8	+12V

Nr. pin	Definiție	Nr. pin	Definiție
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Numai pentru 2x12 pini ATX)	23	+5V (Numai pentru 2x12 pini ATX)
12	3.3V (Numai pentru 2x12 pini ATX)	24	GND (Numai pentru 2x12 pini ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (Conectori pentru ventilator)
Toți conectorii pentru ventilator de pe această placă de bază sunt cu 4 pini. Majoritatea conectorilor pentru ventilator au un design de inserare sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul negru al conectorului este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei.

Nr. pin	Definiție
1	GND
2	Controlul vitezei tensiunii
3	Senzor
4	Controlul vitezei PWM

Conector	CPU_FAN	SYS_FAN1/2/3
Curent maxim	2A	2A
Putere maximă	24W	24W

Asigurați-vă că conectați cablurile ventilatorului la conectorii ventilatorului pentru a preveni supraîncălzirea procesorului și a sistemului. Supraîncălzirea poate duce la deteriorarea procesorului sau sistemul se poate bloca.
Acești conectori pentru ventilator nu sunt blocuri jumper de configurare. Nu puneți un capac jumper pe conectori.

CPU_OPT (Conector pentru ventilator CPU cu răcire cu apă)
Conectorul pentru ventilator are 4 pini și are un design de inserare sigur. Majoritatea conectorilor pentru ventilator au un design de inserare sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul negru al conectorului este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului.

Nr. pin	Definiție
1	GND
2	Controlul vitezei tensiunii
3	Senzor
4	Controlul vitezei PWM

Asigurați-vă că conectați cablurile ventilatorului la conectorii ventilatorului pentru a preveni supraîncălzirea procesorului și a sistemului. Supraîncălzirea poate duce la deteriorarea procesorului sau sistemul se poate bloca.
Acești conectori pentru ventilator nu sunt blocuri jumper de configurare. Nu puneți un capac jumper pe conectori.

D_LED1/D_LED2 (Conectori pentru bandă LED adresabilă)
Conectorii pot fi utilizați pentru a conecta o bandă LED adresabilă standard 5050, cu o putere nominală maximă de 5A (5V) și un număr maxim de 1000 de LED-uri.

Nr. pin Definiție

1 V (5V)

2 Date

3 Fără pin

4 GND

Conectați banda LED adresabilă la header. Pinul de alimentare (marcat cu un triunghi pe ștecher) al benzii LED trebuie să fie conectat la Pinul 1 al header-ului benzii LED adresabile. Conectarea incorectă poate duce la deteriorarea benzii LED.
LED_CPU (Header bandă LED cooler CPU/bandă LED RGB)
Header-ul poate fi folosit pentru a conecta o bandă LED cooler CPU sau o bandă LED RGB standard 5050 (12V/G/R/B), cu o putere nominală maximă de 2A (12V) și o lungime maximă de 2m.

Nr. pin Definiție

1 12V

2 G

3 R

4 B

Conectați banda LED cooler CPU/banda LED RGB la header. Pinul de alimentare al benzii LED RGB (marcat cu un triunghi pe ștecher) al benzii LED trebuie să fie conectat la Pinul 1 (12V) al acestui header. Conectarea incorectă poate duce la deteriorarea benzii LED.

Pentru informații despre cum să porniți/opriți luminile benzii LED, vă rugăm să vizitați pagina web "Unique Features" (Caracteristici unice) de pe site-ul web GIGABYTE.
Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priza de alimentare pentru a preveni deteriorarea dispozitivelor.
LED_C1/LED_C2 (Header-e bandă LED RGB)
Header-ele pot fi folosite pentru a conecta o bandă LED RGB standard 5050 (12V/G/R/B), cu o putere nominală maximă de 2A (12V) și o lungime maximă de 2m.

Nr. pin Definiție

1 12V

2 G

3 R

4 B

Conectați banda LED cooler CPU/banda LED RGB la header. Pinul de alimentare LED RGB (marcat cu un triunghi pe ștecher) al benzii LED trebuie Strip să fie conectat la Pinul 1 (12V) al acestui header. Conectarea incorectă poate duce la deteriorarea benzii LED.

Pentru informații despre cum să porniți/opriți luminile benzii LED, vă rugăm să vizitați pagina web "Unique Features" (Caracteristici unice) de pe site-ul web GIGABYTE.
Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priza de alimentare pentru a preveni deteriorarea dispozitivelor.
SATA3 0/1/2/3 (Conectori SATA 6Gb/s)
Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardul SATA 3Gb/s și SATA 1.5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA. Conectorii SATA acceptă RAID 0, RAID 1 și RAID 10. Consultați capitolul "Configurarea unui set RAID," pentru instrucțiuni despre configurarea unei matrice RAID.

Nr. pin Definiție

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND
2A_CPU/M2B_SB (Conectori M.2 Socket 3)
Conectorii M.2 acceptă SSD-uri M.2 SATA sau SSD-uri M.2 PCIe și acceptă configurația RAID. Vă rugăm să rețineți că un SSD M.2 PCIe nu poate fi utilizat pentru a crea un set RAID nici cu un SSD M.2 SATA, nici cu o unitate hard disk SATA. Consultați capitolul "Configurarea unui set RAID," pentru instrucțiuni despre configurarea unei matrice RAID.

Urmați pașii de mai jos pentru a instala corect un SSD M.2 în conectorul M.2.
Pasul 1:
Localizați conectorul M.2 unde veți instala SSD-ul M.2, utilizați o șurubelniță pentru a desface șurubul de pe radiator și apoi scoateți radiatorul. (Doar conectorul M2A_CPU are radiatorul)
Pasul 2:
Localizați orificiul de montare adecvat, în funcție de lungimea unității dvs. SSD M.2. Dacă este necesar, mutați distanțierul în orificiul de montare dorit. Introduceți SSD-ul M.2 în conectorul M.2 într-un unghi.
Pasul 3:
Apăsați SSD-ul M.2 în jos și apoi fixați-l cu șurubul. Înlocuiți radiatorul și fixați-l în orificiul original. Scoateți folia de protecție de pe partea inferioară a radiatorului înainte de a înlocui radiatorul.
F_PANEL (Header panou frontal)
Conectați comutatorul de alimentare, comutatorul de resetare, difuzorul, comutatorul/senzorul de intruziune în șasiu și indicatorul de stare a sistemului de pe șasiu la acest header conform atribuirilor de pini de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.

PLED/PWR_LED (LED de alimentare):
Se conectează la indicatorul de stare a alimentării de pe panoul frontal al șasiului. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în starea de repaus S3/S4 sau este oprit (S5).
PW (Comutator de alimentare):
Se conectează la comutatorul de alimentare de pe panoul frontal al șasiului. Puteți configura modul de oprire a sistemului utilizând comutatorul de alimentare (consultați capitolul "Configurare BIOS," "Settings\Platform Power" (Setări\Alimentare platformă), pentru mai multe informații).
SPEAK (Difuzor):
Se conectează la difuzorul de pe panoul frontal al șasiului. Sistemul raportează starea de pornire a sistemului emițând un cod sonor. Se va auzi un singur bip scurt dacă nu este detectată nicio problemă la pornirea sistemului.
HD (LED de activitate a unității hard disk): Se conectează la LED-ul de activitate a unității hard disk de pe panoul frontal al șasiului. LED-ul este aprins când unitatea hard disk citește sau scrie date.
RES (Comutator de resetare):
Se conectează la comutatorul de resetare de pe panoul frontal al șasiului. Apăsați comutatorul de resetare pentru a reporni computerul dacă computerul se blochează și nu reușește să efectueze o repornire normală.
CI (Header de intruziune în șasiu):
Se conectează la comutatorul/senzorul de intruziune în șasiu de pe șasiu, care poate detecta dacă capacul șasiului a fost îndepărtat. Această funcție necesită un șasiu cu un comutator/senzor de intruziune în șasiu.
NC: Nicio conexiune.
Designul panoului frontal poate diferi în funcție de șasiu. Un modul de panou frontal constă în principal din comutatorul de alimentare, comutatorul de resetare, LED-ul de alimentare, LED-ul de activitate a unității hard disk, difuzor și etc. Când conectați modulul panoului frontal al șasiului la acest header, asigurați-vă că atribuirile de fire și atribuirile de pini sunt potrivite corect.

F_AUDIO (Header audio panou frontal)
Header-ul audio al panoului frontal acceptă audio High Definition (HD). Puteți conecta modulul audio al panoului frontal al șasiului la acest header. Asigurați-vă că atribuirile de fire ale conectorului modulului se potrivesc cu atribuirile de pini ale header-ului plăcii de bază. Conectarea incorectă între conectorul modulului și header-ul plăcii de bază va face ca dispozitivul să nu poată funcționa sau chiar să îl deterioreze.

Nr. pin Definiție Nr. pin Definiție

1 MIC2_L 6 Sense F_

2 GND 7 FAUDIO_JD

3 MIC2_R 8 No Pin

4 NC 9 LINE2_L

5 LINE2_R 10 Sense

Unele șasiuri oferă un modul audio pentru panoul frontal care are conectori separați pe fiecare fir, în loc de o singură mufă. Pentru informații despre conectarea modulului audio al panoului frontal care are atribuiri diferite de fire, vă rugăm să contactați producătorul șasiului.

F_U32C (Header USB Type-C^® cu suport USB 3.2 Gen 1)
Header-ul este conform cu specificația USB 3.2 Gen 1 și poate oferi un port USB.

Nr. pin	Definiție	Nr. pin	Definiție	Nr. pin	Definiție
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

F_U32 (Antet USB 3.2 Gen 1)
Antetul este conform cu specificațiile USB 3.2 Gen 1 și USB 2.0 și poate oferi două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5" care oferă două porturi USB 3.2 Gen 1, vă rugăm să contactați dealerul local.

Nr. pin	Definiție	Nr. pin	Definiție	Nr. pin	Definiție
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Fără pin
7	GND	14	SSTX2+

F_USB1/F_USB2 (Antete USB 2.0/1.1)
Antetele sunt conforme cu specificațiile USB 2.0/1.1. Fiecare antet USB poate oferi două porturi USB printr-un suport USB opțional. Pentru achiziționarea suportului USB opțional, vă rugăm să contactați dealerul local.

Nr. pin Definiție Nr. pin Definiție

1 Alimentare (5V) 6 USB DY+

2 Alimentare (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 Fără pin

5 USB DX+ 10 NC
- Nu conectați cablul suportului IEEE 1394 (2x5 pini) în antetul USB 2.0/1.1.
- Înainte de a instala suportul USB, asigurați-vă că opriți computerul și scoateți cablul de alimentare din priză pentru a preveni deteriorarea suportului USB.
TPM (Antet modul platformă securizată)
Puteți conecta un TPM (Trusted Platform Module) la acest antet.

Nr. pin Definiție Nr. pin Definiție

1 LAD0 7 LAD3

2 VCC3 8 GND _ F

3 LAD1 9 LFRAME

4 Fără pin 10 NC

5 LAD2 11 SERIRQ

6 LCLK 12 LRESET
COM (Antet port serial)
Antetul COM poate oferi un port serial printr-un cablu de port COM opțional. Pentru achiziționarea cablului de port COM opțional, vă rugăm să contactați dealerul local.

Nr. pin Definiție Nr. pin Definiție

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 _3 Fără pin U
CLR_CMOS (Jumper pentru ștergerea CMOS)
Utilizați acest jumper pentru a șterge configurația BIOS și a reseta valorile CMOS la valorile implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.

	Open: Normal (Deschis: Normal)
	Short: Clear CMOS Values (Scurt: Șterge valorile CMOS)

Opriți întotdeauna computerul înainte de a șterge valorile CMOS.
După repornirea sistemului, accesați BIOS Setup pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults (Încarcă valorile implicite optimizate)) sau configurați manual setările BIOS (consultați capitolul "BIOS Setup" pentru configurațiile BIOS).

BAT (Baterie)
Bateria furnizează energie pentru a păstra valorile (cum ar fi configurațiile BIOS, informațiile despre dată și oră) în CMOS atunci când computerul este oprit. Înlocuiți bateria atunci când tensiunea bateriei scade la un nivel scăzut sau valorile CMOS pot să nu fie exacte sau pot fi pierdute.

Puteți șterge valorile CMOS prin scoaterea bateriei:

Opriți computerul și deconectați cablul de alimentare.
Scoateți cu grijă bateria din suportul bateriei și așteptați un minut. (Sau utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge bornele pozitive și negative ale suportului bateriei, scurtcircuitându-le timp de 5 secunde.)
Înlocuiți bateria.
Conectați cablul de alimentare și reporniți computerul.

Opriți întotdeauna computerul și deconectați cablul de alimentare înainte de a înlocui bateria.
Înlocuiți bateria cu una echivalentă. Pot apărea daune dispozitivelor dvs. dacă bateria este înlocuită cu un model incorect.
Contactați locul de achiziție sau dealerul local dacă nu puteți înlocui bateria singur sau nu sunteți sigur de modelul bateriei.
Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) a bateriei (partea pozitivă trebuie să fie orientată în sus).
Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.

Configurarea BIOS-ului

BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS pe placa de bază. Funcțiile sale majore includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor sistemului și încărcarea sistemului de operare, etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de configurare de bază ale sistemului sau să activeze anumite funcții ale sistemului.
Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară CMOS-ului pentru a păstra valorile de configurare în CMOS.
Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită.
Pentru a actualiza BIOS-ul, utilizați utilitarul GIGABYTE Q-Flash sau @BIOS.

Q-Flash permite utilizatorului să actualizeze sau să facă backup rapid și ușor BIOS-ului fără a intra în sistemul de operare.
@BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe Internet și actualizează BIOS-ul.

Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme la utilizarea versiunii curente a BIOS-ului, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. Flash-uirea inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
Se recomandă să nu modificați setările implicite (cu excepția cazului în care este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la eșecul de pornire a sistemului. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea "Load Optimized Defaults" din acest capitol sau introducerile jumperului bateriei/clear CMOS din capitolul Instalarea hardware pentru modul de ștergere a valorilor CMOS.)

Ecranul de pornire

Următorul ecran cu logo-ul de pornire va apărea când computerul pornește.

Există două moduri BIOS diferite, după cum urmează și puteți utiliza tasta <F2> pentru a comuta între cele două moduri. Easy Mode permite utilizatorilor să vizualizeze rapid informațiile actuale ale sistemului sau să facă ajustări pentru performanțe optime. În Easy Mode, puteți utiliza mouse-ul pentru a vă deplasa prin elementele de configurare. Advanced Mode oferă setări detaliate ale BIOS-ului. Puteți apăsa tastele săgeți de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu. Sau puteți utiliza mouse-ul pentru a selecta elementul dorit.

Când sistemul nu este stabil ca de obicei, selectați elementul Load Optimized Defaults pentru a seta sistemul la valorile sale implicite.
Meniurile de configurare BIOS descrise în acest capitol sunt doar pentru referință și pot diferi în funcție de versiunea BIOS-ului.

Advanced Mode Function Keys (Tastele funcționale ale modului avansat)

<><>	Move the selection bar to select a setup menu (Mutați bara de selecție pentru a selecta un meniu de configurare)
<><>	Move the selection bar to select an configuration item on a menu (Mutați bara de selecție pentru a selecta un element de configurare într-un meniu)
<Enter>/Double Click	Execute command or enter a menu (Execută comanda sau intră într-un meniu)
<+>/<Page Up>	Increase the numeric value or make changes (Mărește valoarea numerică sau efectuează modificări)
<->/<Page Down>	Decrease the numeric value or make changes (Micșorează valoarea numerică sau efectuează modificări)
<F1>	Show descriptions of the function keys (Afișează descrierile tastelor funcționale)
<F2>	Switch to Easy Mode (Comută la modul ușor)
<F3>	Save the current BIOS settings to a profile (Salvează setările BIOS curente într-un profil)
<F4>	Load the BIOS settings from a profile created before (Încarcă setările BIOS dintr-un profil creat anterior)
<F5>	Restore the previous BIOS settings for the current submenus (Restabilește setările BIOS anterioare pentru submeniurile curente)
<F6>	Display the Smart Fan 5 screen (Afișează ecranul Smart Fan 5)
<F7>	Load the Optimized BIOS default settings for the current submenus (Încarcă setările implicite optimizate ale BIOS-ului pentru submeniurile curente)
<F8>	Access the Q-Flash utility (Accesează utilitarul Q-Flash)
<F10>	Save all the changes and exit the BIOS Setup program (Salvează toate modificările și iese din programul de configurare BIOS)
<F11>	Switch to the Favorites submenu (Comută la submeniul Favorite)
<F12>	Capture the current screen as an image and save it to your USB drive (Capturează ecranul curent ca imagine și îl salvează pe unitatea USB)
<Insert>	Add or remove a favorite option (Adaugă sau elimină o opțiune favorită)
<Ctrl>+<S>	Display information on the installed memory (Afișează informații despre memoria instalată)
<Esc>	Main Menu: Exit the BIOS Setup program Submenus: Exit current submenu

Favorite (F11)

Setați opțiunile utilizate frecvent ca favorite și utilizați tasta <F11> pentru a comuta rapid la pagina unde se află toate opțiunile dvs. favorite. Pentru a adăuga sau elimina o opțiune favorită, accesați pagina sa originală și apăsați <Insert> pe opțiune. Opțiunea este marcată cu un semn de stea dacă este setată ca "favorite" (favorită).

Tweaker

Tweaker
Dacă sistemul va funcționa stabil cu setările de overclock/supratensiune pe care le-ați făcut depinde de configurațiile generale ale sistemului dumneavoastră. Efectuarea incorectă a overclock/supratensiune poate duce la deteriorarea procesorului, chipset-ului sau a memoriei și poate reduce durata de viață utilă a acestor componente. Această pagină este doar pentru utilizatorii avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea inadecvată a setărilor poate duce la eșecul de pornire a sistemului. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)

CPU Clock Control (Controlul ceasului CPU)
Vă permite să setați manual ceasul de bază al procesorului în incrementări de 1 MHz. (Implicit: Auto)

Se recomandă insistent ca frecvența procesorului să fie setată în conformitate cu specificațiile procesorului.
Spread Spectrum Control (Control spectru împrăștiat)
Activează sau dezactivează CPU/PCIe Spread Spectrum. (Implicit: Auto)
CPU Ratio Mode ^(Notă)
Vă permite să setați raportul nucleului pentru toate nucleele CPU sau pentru nuclee individuale. (Implicit: Toate nucleele)
CCD0 CCX0/1 Ratio ^(Notă)
Vă permite să setați manual raportul nucleului pentru nucleele CPU CCX0, 1. Acest element este configurabil numai când CPU Ratio Mode este setat la Per CCX. (Implicit: Auto)
CPU Clock Ratio (Raportul ceasului CPU)
Vă permite să modificați raportul ceasului pentru CPU-ul instalat. Intervalul reglabil depinde de CPU-ul instalat.
GFX Clock Frequency ^(Notă)
Vă permite să modificați frecvența pentru GPU. După ce modificați setările GFX Clock Frequency, asigurați-vă că reglați setările GFX Core Voltage. (Implicit: Auto)
NOTE: Intervalul reglabil depinde de CPU-ul instalat. Auto permite BIOS-ului să configureze automat această setare.
GFX Core Voltage ^(Notă)
Vă permite să modificați tensiunea pentru GPU. (Implicit: Auto)
NOTE: Intervalul reglabil depinde de CPU-ul instalat. Auto permite BIOS-ului să configureze automat această setare.

Advanced CPU Settings (Setări CPU avansate)
& Core Performance Boost ^(Notă)
Vă permite să determinați dacă să activați tehnologia Core Performance Boost (CPB), o tehnologie de creștere a performanței CPU. (Implicit: Auto)
(Note) Acest element este prezent numai atunci când instalați un CPU care acceptă această caracteristică.
SVM Mode (Mod SVM)
Virtualizarea îmbunătățită de Tehnologia de virtualizare va permite unei platforme să ruleze mai multe sisteme de operare și aplicații în partiții independente. Cu virtualizarea, un sistem informatic poate funcționa ca mai multe sisteme virtuale. (Implicit: Dezactivat)
AMD Cool&Quiet function (Funcția AMD Cool&Quiet)

Activat	Permite driverului AMD Cool'n'Quiet să ajusteze dinamic ceasul și VID-ul procesorului pentru a reduce căldura degajată de computer și consumul său de energie. (Implicit)
Dezactivat	Dezactivează această funcție.

PPC Adjustment ^{(Nota 1)}
Vă permite să fixați PState-ul CPU-ului. (Implicit: PState 0)
Global C-state Control ^{(Nota 1)}
Vă permite să determinați dacă să lăsați CPU-ul să intre în stări C. Când este activat, frecvența nucleului CPU va fi redusă în timpul stării de oprire a sistemului pentru a reduce consumul de energie. (Implicit: Auto)
Power Supply Idle Control ^{(Nota 1)}
Activează sau dezactivează Package C6 State.

Typical Current Idle (Curent tipic inactiv)	Dezactivează această funcție.
Low Current Idle (Curent scăzut inactiv)	Activează această funcție.
Auto	Permite BIOS-ului să configureze automat această setare. (Implicit)

CCD Control ^{(Nota 1)}
Setează numărul de CCD-uri care vor fi utilizate. (Implicit: Auto)
Downcore Control (Control Downcore)
Vă permite să selectați numărul de nuclee CPU de activat (numărul de nuclee CPU poate varia în funcție de CPU). (Implicit: Auto)
SMT Mode (Mod SMT)
Vă permite să activați sau să dezactivați tehnologia CPU Simultaneous Multi-Threading. (Implicit: Auto)
CPPC (Nota 1)
Activează sau dezactivează caracteristica CPPC. (Implicit: Auto)
CPPC Preferred Cores ^{(Nota 1)}
Activează sau dezactivează caracteristica CPPC Preferred Cores. (Implicit: Auto)
Extreme Memory Profile (X.M.P.) ^{(Nota 2)}
Permite BIOS-ului să citească datele SPD de pe modulele de memorie XMP pentru a îmbunătăți performanța memoriei când este activat.

Dezactivat	Dezactivează această funcție. (Implicit)
Profile1	Utilizează setările Profile 1.
Profile2 ^{(Nota 2)}	Utilizează setările Profile 2.

XMP High Frequency Support ^{(Nota 2)}
Vă permite să selectați nivelul de compatibilitate pentru memoria de înaltă frecvență. Acest element este configurabil numai când Extreme Memory Profile (X.M.P.) este setat la Profile1 sau Profile2. (Implicit: Auto)
System Memory Multiplier (Multiplicatorul memoriei de sistem)
Vă permite să setați multiplicatorul memoriei de sistem. Auto setează multiplicatorul memoriei conform datelor SPD ale memoriei. (Implicit: Auto)

(Nota 1) Acest element este prezent numai atunci când instalați un CPU care acceptă această caracteristică.
(Nota 2) Acest element este prezent numai atunci când instalați un CPU și un modul de memorie care acceptă această caracteristică.

Advanced Memory Settings ƒ (Setări avansate de memorie ƒ)
Memory Subtimings (Subtimpuri de memorie)
Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
Drive Strength, Data Bus Configuration
Aceste secțiuni oferă setări de sincronizare a memoriei. Notă: Sistemul dumneavoastră poate deveni instabil sau poate eșua la pornire după ce efectuați modificări asupra sincronizărilor memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite prin încărcarea valorilor implicite optimizate sau ștergerea valorilor CMOS.
ƒ SPD Info
Afișează informații despre memoria instalată.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B)
Aceste elemente vă permit să reglați tensiunile CPU Vcore și ale memoriei.

ƒ CPU/VRM Settings (Setări CPU/VRM)
Acest submeniu vă permite să configurați nivelul Load-Line Calibration, nivelul de protecție la supratensiune, nivelul de protecție la supracurent și fazele PWM.

Setări

Platform Power

AC BACK
Determină starea sistemului după revenirea alimentării în urma unei pierderi de curent alternativ.

Memory	Sistemul revine la ultima sa stare cunoscută de veghe la revenirea curentului alternativ.
Always On	Sistemul este pornit la revenirea curentului alternativ.
Always Off	Sistemul rămâne oprit la revenirea curentului alternativ. (Implicit)

ErP
Determină dacă sistemul va consuma cea mai mică putere în starea S5 (oprire). (Implicit: Dezactivat) Notă: Când acest element este setat pe Enabled (Activat), funcția Resume by Alarm (Reluare după alarmă) devine indisponibilă.
Soft-Off by PWR-BTTN
Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.

Instant-Off	Apăsați butonul de alimentare și apoi sistemul va fi oprit instantaneu. (Implicit)
Delay 4 Sec.	Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat mai puțin de 4 secunde, sistemul va intra în modul de suspendare.

Power Loading
Activează sau dezactivează sarcina falsă. Când sursa de alimentare este la sarcină scăzută, se va activa o auto-protecție care o va opri sau o va defecta. Dacă se întâmplă acest lucru, vă rugăm să setați pe Enabled (Activat). Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto)

Resume by Alarm
Determină dacă sistemul va fi pornit la o oră dorită. (Implicit: Dezactivat)
Dacă este activat, setați data și ora după cum urmează:
Wake up day (Ziua de trezire): Porniți sistemul la o oră specifică în fiecare zi sau într-o zi specifică din lună.
Wake up hour/minute/second (Ora/minutul/secunda de trezire): Setați ora la care sistemul va fi pornit automat.
Note (Notă): Când utilizați această funcție, evitați oprirea inadecvată din sistemul de operare sau scoaterea alimentării cu curent alternativ, altfel setările pot să nu fie eficiente.
Wake on LAN
Activează sau dezactivează funcția Wake on LAN (Trezire prin LAN). (Implicit: Activat)
High Precision Event Timer
Activează sau dezactivează High Precision Event Timer (HPET) (Cronometru de evenimente de înaltă precizie) în sistemul de operare. (Implicit: Activat)
CEC 2019 Ready
Vă permite să selectați dacă permiteți sistemului să ajusteze consumul de energie atunci când este în starea de oprire, inactivitate sau standby pentru a se conforma cu standardele CEC (California Energy Commission) 2019. (Implicit: Dezactivat)

IO Ports

Initial Display Output
Specifică prima inițiere a afișajului monitorului de la placa grafică PCI Express instalată sau de la grafica integrată.

IGD Video^(Note)	Setează grafica integrată ca prim afișaj.
PCIe 1 Slot	Setează placa grafică de pe slotul PCIEX16 ca prim afișaj. (Implicit)
PCIe 2 Slot	Setează placa grafică de pe slotul PCIEX2 ca prim afișaj.

Integrated Graphics ^(Note)
Activează sau dezactivează funcția grafică integrată.

Auto	BIOS-ul va activa sau dezactiva automat grafica integrată în funcție de placa grafică instalată. (Implicit)
Forces	Activează grafica integrată.
Disabled	Dezactivează grafica integrată.

UMA Mode ^(Note)
Specificați modul UMA.

Auto	Permite BIOS-ului să configureze automat această setare. (Implicit)
UMA Specified	Setează dimensiunea bufferului de cadre UMA.
UMA Auto	Setează rezoluția afișajului.
UMA Game Optimized	Ajustează dimensiunea bufferului de cadre în funcție de dimensiunea totală a memoriei sistemului.

Acest element este configurabil doar atunci când Integrated Graphics este setat la Forces.
UMA Frame Buffer Size (Notă)
Dimensiunea bufferului de cadre este cantitatea totală de memorie de sistem alocată exclusiv pentru controlerul grafic integrat. MS-DOS, de exemplu, va folosi doar această memorie pentru afișare. Opțiunile sunt: Auto (implicit), 64M~2G. Acest element este configurabil doar atunci când UMA Mode este setat la UMA Specified.
Display Resolution ^(Notă)
Vă permite să setați rezoluția de afișare. Opțiunile sunt: Auto (implicit), 1920x1080 și mai jos, 2560x1600, 3840x2160.
Acest element este configurabil doar atunci când UMA Mode este setat la UMA Auto.
HD Audio Controller
Activează sau dezactivează funcția audio integrată. (Implicit: Activat)
Dacă doriți să instalați o placă audio suplimentară de la o terță parte în loc să utilizați funcția audio integrată, setați acest element la Disabled (Dezactivat).
PCIEX16 Bifurcation
Vă permite să determinați modul în care este împărțită lățimea de bandă a slotului PCIEX16. Opțiuni: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^(Notă). (Implicit: Auto)
Above 4G Decoding
Activează sau dezactivează dispozitivele compatibile cu 64 de biți pentru a fi decodate în spațiul de adrese de peste 4 GB (numai dacă sistemul dvs. acceptă decodarea PCI pe 64 de biți). Setați la Enabled (Activat) dacă sunt instalate mai multe plăci grafice avansate și driverele lor nu pot fi lansate la intrarea în sistemul de operare (din cauza spațiului limitat de adrese de memorie de 4 GB). (Implicit: Dezactivat)
Re-Size BAR Support
Activează sau dezactivează suportul pentru BAR redimensionabil. (Implicit: Dezactivat)
Onboard LAN Controller
Activează sau dezactivează funcția LAN integrată. (Implicit: Activat)
Dacă doriți să instalați o placă de rețea suplimentară de la o terță parte în loc să utilizați funcția LAN integrată, setați acest element la Disabled (Dezactivat).
(Notă) Acest element este prezent doar atunci când instalați un CPU care acceptă această funcție.

Super IO Configuration
Serial Port
Activează sau dezactivează portul serial integrat. (Implicit: Activat)
USB Configuration & Legacy USB Support
Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat)
XHCI Hand-off
Determină dacă se activează funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Activat)
USB Mass Storage Driver Support
Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat)
Port 60/64 Emulation
Activează sau dezactivează emularea porturilor I/O 64h și 60h. Aceasta ar trebui să fie activată pentru suport complet legacy pentru tastaturi/mouse-uri USB în MS-DOS sau în sistemul de operare care nu acceptă nativ dispozitive USB. (Implicit: Dezactivat)
Mass Storage Devices
Afișează o listă de dispozitive de stocare în masă USB conectate. Acest element apare numai atunci când este instalat un dispozitiv de stocare USB.
NVMe Configuration
Afișează informații despre M.2 NVME PCIe SSD dacă este instalat.

SATA Configuration

SATA Mode
Activează sau dezactivează RAID pentru controlerele SATA integrate în Chipset sau configurează controlerele SATA în modul AHCI.

RAID	Activează RAID pentru controlerul SATA.
AHCI	Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)

NVMe RAID mode
Vă permite să determinați dacă să utilizați SSD-urile M.2 NVMe PCIe pentru a configura RAID. (Implicit: Dezactivat)
Chipset SATA Port Enable
Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat)
Chipset SATA Port 0/1/2/3
Afișează informațiile despre dispozitivul(ele) SATA conectat(e).

Network Stack Configuration
Network Stack
Dezactivează sau activează bootarea de pe rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat)
IPv4 PXE Support
Activează sau dezactivează suportul IPv4 PXE. Acest element este configurabil doar atunci când Network Stack (Stivă de rețea) este activat.
IPv4 HTTP Support
Activează sau dezactivează suportul de boot HTTP pentru IPv4. Acest element este configurabil doar atunci când Network Stack (Stivă de rețea) este activat.
IPv6 PXE Support
Activează sau dezactivează suportul IPv6 PXE. Acest element este configurabil doar atunci când Network Stack (Stivă de rețea) este activat.
IPv6 HTTP Support
Activează sau dezactivează suportul de boot HTTP pentru IPv6. Acest element este configurabil doar atunci când Network Stack (Stivă de rețea) este activat.
PXE boot wait time
Vă permite să configurați cât timp să așteptați înainte de a putea apăsa <Esc> pentru a întrerupe bootarea PXE. Acest element este configurabil doar atunci când Network Stack (Stivă de rețea) este activat. (Implicit: 0)
Media detect count
Vă permite să setați numărul de ori pentru a verifica prezența media. Acest element este configurabil doar atunci când Network Stack (Stivă de rețea) este activat. (Implicit: 1)
Realtek PCIe Family Controller
Acest submeniu oferă informații despre configurația LAN și opțiunile de configurare aferente.

Miscellaneous

LED-uri în starea de pornire a sistemului

LEDs in System Power On State
Vă permite să activați sau să dezactivați iluminarea LED a plăcii de bază atunci când sistemul este pornit.

Off	Dezactivează modul de iluminare selectat atunci când sistemul este pornit.
On	Activează modul de iluminare selectat atunci când sistemul este pornit. (Implicit)

LEDs in Sleep, Hibernation, and Soft Off States
Vă permite să setați modul de iluminare al LED-urilor plăcii de bază în starea sistemului S3/S4/S5. Acest element este configurabil atunci când LEDs in System Power On State (LED-uri în starea de pornire a sistemului) este setat la On (Activat).

Off	Dezactivează modul de iluminare selectat atunci când sistemul intră în starea S3/S4/S5. (Implicit)
On	Activează modul de iluminare selectat atunci când sistemul intră în starea S3/S4/S5.

PCIe Slot Configuration
Vă permite să setați modul de funcționare al sloturilor PCI Express la Gen 1, Gen 2, Gen 3 sau Gen 4 ^(Notă). Modul de funcționare real este supus specificațiilor hardware ale fiecărui slot. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto)

PCIe ASPM Mode
Vă permite să configurați modul ASPM pentru dispozitivul conectat la magistrala CPU PCI Express. (Implicit: Dezactivat)

3DMark01 Enhancement
Vă permite să determinați dacă să îmbunătățiți performanța unor benchmark-uri legacy. (Implicit: Dezactivat)
IOMMU

IOMMU
Activează sau dezactivează suportul AMD IOMMU. (Implicit: Auto)

AMD CPU fTPM
Activează sau dezactivează funcția TPM 2.0 integrată în procesorul AMD. (Implicit: Dezactivat)

Trusted Computing
Activează sau dezactivează Trusted Platform Module (TPM).
AMD CBS
Acest submeniu oferă opțiuni de configurare legate de AMD CBS.

PC Health

Resetați starea de deschidere a carcasei

Reset Case Open Status

Disabled	Păstrează sau șterge înregistrarea stării anterioare de intruziune în șasiu. (Implicit)
Enabled	Șterge înregistrarea stării anterioare de intruziune în șasiu, iar câmpul Case Open va afișa "No" (Nu) la următoarea bootare.

(Notă) Acest element este prezent numai atunci când instalați un CPU care acceptă această caracteristică.
Case Open
Afișează starea de detectare a dispozitivului de detectare a intruziunilor în șasiu atașat la header-ul CI al plăcii de bază. Dacă capacul șasiului sistemului este scos, acest câmp va afișa "Yes" (Da), altfel va afișa "No" (Nu). Pentru a șterge înregistrarea stării de intruziune în șasiu, setați Reset Case Open Status la Enabled, salvați setările în CMOS și apoi reporniți sistemul.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
Afișează tensiunile curente ale sistemului.

Smart Fan 5
Monitor

Monitor
Vă permite să selectați o țintă de monitorizat și să faceți ajustări suplimentare. (Implicit: CPU FAN)

Fan Speed Control
Vă permite să determinați dacă activați funcția de control al vitezei ventilatorului și să reglați viteza ventilatorului.

Normal	Permite ventilatorului să funcționeze la viteze diferite în funcție de temperatură. Puteți regla viteza ventilatorului cu System Information Viewer în funcție de cerințele sistemului dumneavoastră. (Implicit)
Silent	Permite ventilatorului să funcționeze la viteze mici.
Manual	Vă permite să controlați viteza ventilatorului în graficul curbei.
Full Speed	Permite ventilatorului să funcționeze la viteze maxime.

Fan Control Use Temperature Input
Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului.
Temperature Interval
Vă permite să selectați intervalul de temperatură pentru modificarea vitezei ventilatorului.
Fan Control Mode

Auto	Permite BIOS-ului să detecteze automat tipul de ventilator instalat și setează modul de control optim. (Implicit)
Voltage	Modul de tensiune este recomandat pentru un ventilator cu 3 pini.
PWM	Modul PWM este recomandat pentru un ventilator cu 4 pini.

Fan Stop
Activează sau dezactivează funcția de oprire a ventilatorului. Puteți seta limita de temperatură folosind curba de temperatură. Ventilatorul se oprește când temperatura este mai mică decât limita. (Implicit: Dezactivat)
Temperature
Afișează temperatura curentă a zonei țintă selectate.
Fan Speed
Afișează vitezele curente ale ventilatorului.
Debit Flow Rate
Afișează debitul sistemului dumneavoastră de răcire cu apă.
Temperature Warning Control
Setează pragul de avertizare pentru temperatură. Când temperatura depășește pragul, BIOS-ul va emite un sunet de avertizare. Opțiunile sunt: Disabled (dezactivat) (implicit), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan Fail Warning
Permite sistemului să emită un sunet de avertizare dacă ventilatorul nu este conectat sau nu funcționează. Verificați starea ventilatorului sau conexiunea ventilatorului când se întâmplă acest lucru. (Implicit: Dezactivat)

Informații despre sistem

Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. De asemenea, puteți selecta limba implicită utilizată de BIOS și puteți seta manual ora sistemului.
Limba sistemului
Selectează limba implicită utilizată de BIOS.
Data sistemului
Setează data sistemului. Formatul datei este săptămâna (doar citire), luna, ziua și anul. Utilizați <Enter> pentru a comuta între câmpurile Lună, Zi și An și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
Ora sistemului
Setează ora sistemului. Formatul orei este ora, minutul și secunda. De exemplu, ora 13:00 este 13:00:00. Utilizați <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
Nivel de acces
Afișează nivelul de acces curent în funcție de tipul de protecție cu parolă utilizat. (Dacă nu este setată nicio parolă, implicit va fi afișat Administrator.) Nivelul de administrator vă permite să faceți modificări tuturor setărilor BIOS; nivelul de utilizator vă permite să faceți modificări doar anumitor setări BIOS, dar nu tuturor.

Informații despre dispozitivele conectate
Afișează informații despre dispozitivele SATA, PCI Express și M.2, dacă sunt instalate.
Q-Flash
Vă permite să accesați utilitarul Q-Flash pentru a actualiza BIOS-ul sau pentru a face o copie de rezervă a configurației curente a BIOS-ului.

Boot

Boot
Priorități opțiuni de boot
Specifică ordinea generală de bootare de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul "UEFI:" pe lista de dispozitive de bootare. Pentru a boot-a de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul cu prefixul "UEFI:".
Sau, dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 10 pe 64 de biți, selectați unitatea optică care conține discul de instalare Windows 10 pe 64 de biți și are prefixul "UEFI:".
Bootup NumLock State
Activează sau dezactivează funcția Numlock de pe tastatura numerică a tastaturii după POST. (Implicit: Activat)
Opțiune de securitate
Specifică dacă este necesară o parolă de fiecare dată când sistemul bootează sau doar când intrați în BIOS Setup. După configurarea acestui element, setați parola (parolele) sub elementul Administrator Password/User Password.

Setup	O parolă este necesară doar pentru a intra în programul BIOS Setup.
System	O parolă este necesară pentru a boot-a sistemul și pentru a intra în programul BIOS Setup. (Implicit)

Full Screen LOGO Show
Vă permite să determinați dacă să afișați sigla GIGABYTE la pornirea sistemului. Disabled (Dezactivat) omite sigla GIGABYTE când pornește sistemul. (Implicit: Activat)
Fast Boot
Activează sau dezactivează Fast Boot pentru a scurta procesul de bootare a sistemului de operare. Ultra Fast (Ultra Rapid) oferă cea mai rapidă viteză de bootare. (Implicit: Dezactivat)
Suport SATA

Last Boot SATA Devices Only	Cu excepția unității de bootare anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare. (Implicit)
All SATA Devices	Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST.

Acest element este configurabil numai când Fast Boot este setat pe Enabled (Activat) sau Ultra Fast.
Suport NVMe
Vă permite să activați sau să dezactivați dispozitivul (dispozitivele) NVMe. (Implicit: Activat)
Acest element este configurabil numai când Fast Boot este setat pe Enabled sau Ultra Fast.
Suport VGA
Vă permite să selectați ce tip de sistem de operare să booteze.

Auto	Activează doar opțiunea ROM moștenită.
EFI Driver	Activează opțiunea ROM EFI. (Implicit)

Acest element este configurabil numai când Fast Boot este setat pe Enabled sau Ultra Fast.
Suport USB

Disabled	Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare.
Full Initial	Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
Partial Initial	O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare.

Acest element este configurabil numai când Fast Boot este setat pe Enabled. Această funcție este dezactivată când Fast Boot este setat pe Ultra Fast.
Suport driver stivă de rețea

Disabled	Dezactivează bootarea de pe rețea. (Implicit)
Enabled	Activează bootarea de pe rețea.

Acest element este configurabil numai când Fast Boot este setat pe Enabled sau Ultra Fast.
Suport CSM
Activează sau dezactivează UEFI CSM (Compatibility Support Module - Modul de suport pentru compatibilitate) pentru a suporta un proces de bootare PC moștenit.

Disabled	Dezactivează UEFI CSM și suportă doar procesul de bootare UEFI BIOS.
Enabled	Activează UEFI CSM. (Implicit)

LAN PXE Boot Option ROM
Vă permite să selectați dacă să activați opțiunea ROM moștenită pentru controlerul LAN. (Implicit: Dezactivat) Acest element este configurabil numai când CSM Support este setat pe Enabled.
Control opțiune bootare stocare
Vă permite să selectați dacă să activați opțiunea ROM UEFI sau moștenită pentru controlerul dispozitivului de stocare.

Disabled	Dezactivează opțiunea ROM.
UEFI Only	Activează doar opțiunea ROM UEFI. (Implicit)
Legacy Only	Activează doar opțiunea ROM moștenită.

Acest element este configurabil numai când CSM Support este setat pe Enabled.
Altă prioritate ROM dispozitiv PCI
Vă permite să selectați dacă să activați opțiunea ROM UEFI sau moștenită pentru controlerul dispozitivului PCI, altele decât controlerele LAN, dispozitivul de stocare și grafică.

Disabled	Dezactivează opțiunea ROM.
UEFI Only	Activează doar opțiunea ROM UEFI. (Implicit)
Legacy Only	Activează doar opțiunea ROM moștenită.

Acest element este configurabil numai când CSM Support este setat pe Enabled.
Parola de administrator
Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în BIOS Setup. Spre deosebire de parola de utilizator, parola de administrator vă permite să faceți modificări tuturor setărilor BIOS.
Parola de utilizator
Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în BIOS Setup. Cu toate acestea, parola de utilizator vă permite doar să faceți modificări anumitor setări BIOS, dar nu tuturor.
Pentru a anula parola, apăsați <Enter> pe elementul de parolă și, când vi se solicită parola, introduceți-o mai întâi pe cea corectă. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați <Enter> din nou când vi se solicită să confirmați.
NOTĂ: Înainte de a seta parola de utilizator, asigurați-vă că setați mai întâi parola de administrator.

Secure Boot
Vă permite să activați sau să dezactivați Secure Boot și să configurați setările aferente. Acest element este configurabil numai când CSM Support este setat pe Disabled (Dezactivat).
Mod de operare preferat
Vă permite să selectați dacă să intrați în modul Easy (Ușor) sau în modul Advanced (Avansat) după intrarea în BIOS Setup. Auto intră în modul BIOS în care a fost ultima dată. (Implicit: Auto)

Salvare și ieșire

Salvare și ieșire din configurare
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta salvează modificările în CMOS și iese din programul de configurare BIOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS.
Ieșire fără salvare
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta iese din configurarea BIOS fără a salva modificările efectuate în configurarea BIOS în CMOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS.
Încărcare valori implicite optimizate
Apăsați <Enter> pe acest element și selectați Yes (Da) pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna valorile implicite optimizate după actualizarea BIOS-ului sau după ștergerea valorilor CMOS.
Suprascriere boot
Vă permite să selectați un dispozitiv pentru a porni imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Yes (Da) pentru a confirma. Sistemul dvs. va reporni automat și va porni de pe acel dispozitiv.
Salvare profiluri
Această funcție vă permite să salvați setările curente ale BIOS-ului într-un profil. Puteți crea până la 8 profiluri și le puteți salva ca Setup Profile 1~ Setup Profile 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Select File in HDD/FDD/USB (Selectați fișierul din HDD/FDD/USB) pentru a salva profilul pe dispozitivul dvs. de stocare.
Încărcare profiluri
Dacă sistemul dvs. devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS-ului dintr-un profil creat anterior, fără bătăile de cap ale reconfigurării setărilor BIOS-ului. Mai întâi selectați profilul pe care doriți să-l încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Select File in HDD/FDD/USB (Selectați fișierul din HDD/FDD/USB) pentru a introduce profilul creat anterior de pe dispozitivul dvs. de stocare sau pentru a încărca profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS-ului la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).

Configurarea unui set RAID

Niveluri RAID

	RAID 0	RAID 1	RAID 10
Număr minim de hard disk-uri	≥2	2	4
Capacitate matrice	Număr de hard disk-uri * Dimensiunea celui mai mic disk	Dimensiunea celui mai mic disk	(Numărul de hard disk-uri/2) * Dimensiunea celui mai mic disk
Toleranță la erori	Nu	Da	Da

Înainte de a începe, vă rugăm să pregătiți următoarele elemente:

Cel puțin două hard disk-uri SATA sau SSD-uri. ^(Notă) (Pentru a asigura performanțe optime, se recomandă să utilizați două hard disk-uri cu model și capacitate identice).
Disc de instalare Windows.
Un computer conectat la internet.
O unitate USB.

Configurarea controlerului SATA integrat

Instalarea hard disk-urilor SATA în computer
Instalați hard disk-urile/SSD-urile în conectorii SATA/M.2 de pe placa de bază. Apoi conectați conectorii de alimentare de la sursa de alimentare la hard disk-uri.
Configurarea modului controlerului SATA în BIOS Setup
Asigurați-vă că configurați corect modul controlerului SATA în setarea BIOS a sistemului.
Pași:
Porniți computerul și apăsați <Delete> pentru a intra în BIOS Setup în timpul POST (Power-On Self-Test). Sub Settings\IO Ports, setați SATA Configuration\SATA Mode la RAID. Apoi salvați setările și reporniți computerul. (Dacă doriți să utilizați SSD-uri NVMe PCIe pentru a configura RAID, asigurați-vă că setați NVMe RAID mode la Enabled.)
Meniurile BIOS Setup descrise în această secțiune pot diferi de setările exacte pentru placa dvs. de bază. Opțiunile reale din meniul BIOS Setup pe care le veți vedea vor depinde de placa de bază pe care o aveți și de versiunea BIOS.
Configurare UEFI RAID
Pași:
1. În BIOS Setup, accesați Boot și setați CSM Support la Disabled. Salvați modificările și ieșiți din BIOS Setup.
2. După repornirea sistemului, intrați din nou în BIOS Setup. Apoi accesați submeniul Settings\IO Ports\RAIDXpert2 Configuration Utility.
3. În ecranul RAIDXpert2 Configuration Utility, apăsați <Enter> pe Array Management pentru a intra în ecranul Create Array. Apoi, selectați un nivel RAID. Nivelurile RAID acceptate includ RAID 0, RAID 1 și RAID 10 (selecțiile disponibile depind de numărul de hard disk-uri instalate). Apoi, apăsați <Enter> pe Select Physical Disks pentru a intra în ecranul Select Physical Disks.
4. În ecranul Select Physical Disks, selectați hard disk-urile care urmează să fie incluse în matricea RAID și setați-le la Enabled. Apoi, utilizați tasta săgeată în jos pentru a vă deplasa la Apply Changes și apăsați <Enter>. Apoi reveniți la ecranul anterior și setați Select CacheTagSize, Read Cache Policy și Write Cache Policy.
5. Deplasați-vă la Create Array și apăsați <Enter> pentru a începe.
6. După finalizare, veți fi readus la ecranul Array Management. Sub Manage Array Properties puteți vedea noul volum RAID și informații despre nivelul RAID, numele matricei, capacitatea matricei etc.
  (Notă) Un SSD M.2 PCIe nu poate fi utilizat pentru a configura un set RAID fie cu un SSD M.2 SATA, fie cu un hard disk SATA.

Instalați driverul RAID și sistemul de operare
Cu setările BIOS corecte, sunteți gata să instalați sistemul de operare.

Instalarea sistemului de operare
Deoarece unele sisteme de operare includ deja driverul RAID, nu trebuie să instalați un driver RAID separat în timpul procesului de instalare Windows. După ce sistemul de operare este instalat, vă recomandăm să instalați toate driverele necesare din Centrul de aplicații GIGABYTE pentru a asigura performanța și compatibilitatea sistemului. Dacă sistemul de operare care urmează să fie instalat necesită să furnizați un driver RAID suplimentar în timpul procesului de instalare a sistemului de operare, vă rugăm să consultați pașii de mai jos:

Accesați site-ul web GIGABYTE, navigați la pagina web a modelului plăcii de bază, descărcați fișierul AMD RAID Preinstall Driver de pe pagina Support\Download\SATA RAID/AHCI, dezarhivați fișierul și copiați fișierele pe unitatea USB.
Bootați de pe discul de instalare Windows și efectuați pașii standard de instalare a sistemului de operare. Când apare ecranul care vă solicită să încărcați driverul, selectați Browse (Răsfoire).
Introduceți unitatea USB și apoi navigați la locația driverului. Selectați mai întâi AMD-RAID Bottom Device și faceți clic pe Next (Următorul) pentru a încărca driverul. Apoi selectați AMD-RAID Controller și faceți clic pe Next (Următorul) pentru a încărca driverul. În cele din urmă, continuați instalarea sistemului de operare.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea unei matrice RAID.

Instalarea driverelor

După ce instalați sistemul de operare, va apărea o casetă de dialog în colțul din dreapta jos al desktopului, întrebându-vă dacă doriți să descărcați și să instalați driverele și aplicațiile GIGABYTE prin intermediul APP Center. Faceți clic pe Install (Instalare) pentru a continua cu instalarea. (În BIOS Setup, asigurați-vă că Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install este setat la Enabled.)

Când apare caseta de dialog Acord de licență pentru utilizatorul final, apăsați <Accept> pentru a instala APP Center. În ecranul APP Center, selectați driverele și aplicațiile pe care doriți să le instalați și faceți clic pe Install (Instalare).

Înainte de instalare, asigurați-vă că sistemul este conectat la internet.

Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre software.

Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre depanare.

Contactați-ne
GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

GIGABYTE eSupport
Pentru a trimite o întrebare tehnică sau non-tehnică (vânzări/marketing), vă rugăm să accesați:https://esupport.gigabyte.com

Pentru mai multe detalii despre produs, vă rugăm să vizitați site-ul web GIGABYTE.

GIGABYTE va reduce utilizarea hârtiei pentru a îndeplini responsabilitățile unui cetățean global. De asemenea, pentru a reduce impactul asupra încălzirii globale, materialele de ambalare ale acestui produs sunt reciclabile și reutilizabile. GIGABYTE lucrează cu dvs. pentru a proteja mediul.

Drepturi de autor
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Toate drepturile rezervate.
Mărcile comerciale menționate în acest manual sunt înregistrate legal la proprietarii respectivi.

Referințe

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați GIGABYTE B550M AORUS PRO AX - Manual de utilizare al plăcii de bază
