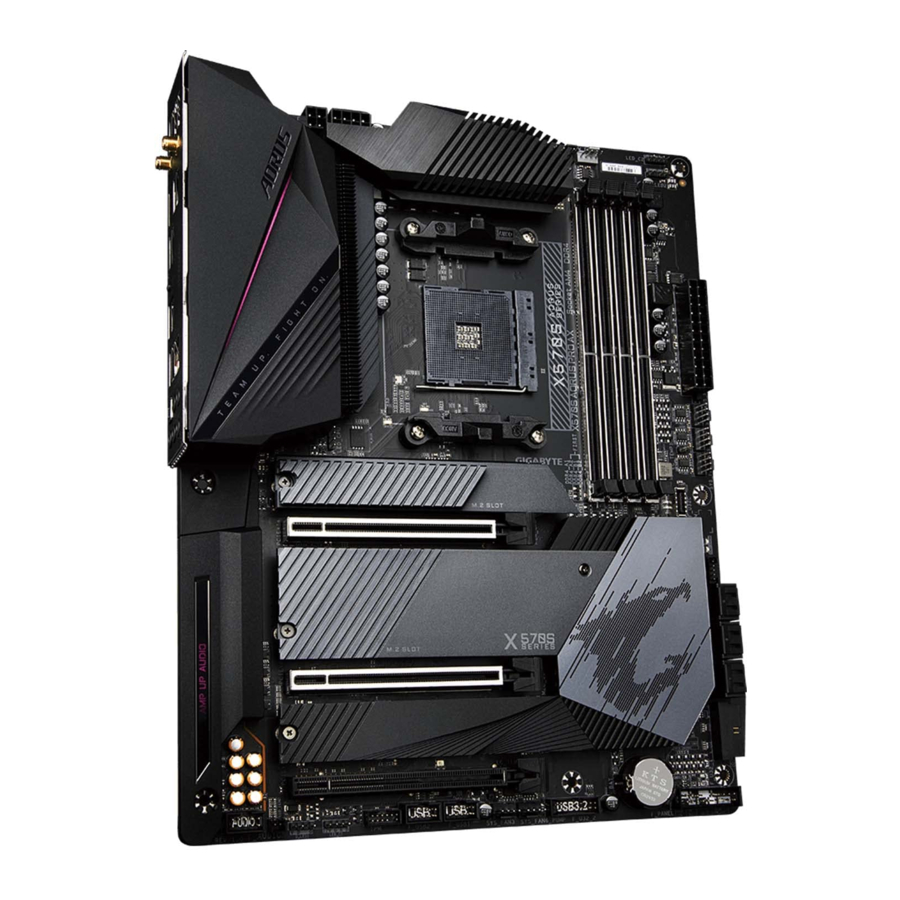

GIGABYTE X570S AORUS PRO AX - Manual de la placa base
Identificación de la revisión de su placa base
El número de revisión de su placa base tiene este aspecto: "REV: X.X." Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o al buscar información técnica.
Ejemplo:
Disposición de la placa base
Contenido de la caja
- Placa base X570S AORUS PRO AX
- Manual del usuario
- Guía de instalación rápida
- Un cable de extensión para tira de LED RGB
- Una antena
- Cuatro cables SATA
- Un conector G
- Tornillos M.2
Diagrama de bloques de la placa base
(Nota) La compatibilidad real puede variar según la CPU.
Instalación del hardware
Precauciones de instalación
La placa base contiene numerosos circuitos electrónicos y componentes delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:
- Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
- Antes de la instalación, no retire ni rompa la etiqueta del número de serie (S/N) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
- Siempre desconecte la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o retirar la placa base u otros componentes de hardware.
- Al conectar componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
- Cuando manipule la placa base, evite tocar los conectores o los terminales metálicos.
- Lo mejor es usar una pulsera antiestática (ESD) cuando manipule componentes electrónicos como una placa base, CPU o memoria. Si no tiene una pulsera antiestática, mantenga las manos secas y primero toque un objeto metálico para eliminar la electricidad estática.
- Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
- Antes de conectar o desconectar el cable de la fuente de alimentación de la placa base, asegúrese de que la fuente de alimentación se haya apagado.
- Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
- Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
- Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
- Asegúrese de que no queden tornillos ni componentes metálicos colocados en la placa base o dentro de la carcasa de la computadora.
- No coloque el sistema informático sobre una superficie irregular.
- No coloque el sistema informático en un entorno húmedo o de alta temperatura.
- Encender la alimentación de la computadora durante el proceso de instalación puede provocar daños a los componentes del sistema, así como daños físicos al usuario.
- Si no está seguro de alguno de los pasos de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
- Si usa un adaptador, un cable de alimentación de extensión o una regleta, asegúrese de consultar sus instrucciones de instalación o conexión a tierra.
Especificaciones del producto
| CPU |
|
| Chipset |
|
| Memoria |
|
| Gráficos integrados (Nota 1) |
|
| Audio |
|
| LAN |
|
| Módulo de comunicación inalámbrica |
|
| Ranuras de expansión |
|
| Tecnología Multi-Graphics (Nota 3) |
|
| Interfaz de almacenamiento |
|
| USB |
|
| Conectores internos |
|
| Conectores del panel posterior |
|
| Controlador de E/S |
|
| Monitorización de hardware |
|
| BIOS |
|
| Características únicas |
|
| Software incluido |
|
| Sistema operativo |
|
| Factor de forma |
|
(Nota 1) Solo para procesadores AMD Ryzen ™ serie 5000 G/4000 G/3000 G/2000 G.
(Nota 2) Solo para procesadores AMD Ryzen ™ serie 5000/3000. (Nota 3) Solo para procesadores AMD Ryzen ™ serie 5000/5000 G/4000 G/3000/2000.
* GIGABYTE se reserva el derecho a realizar cualquier cambio en las especificaciones del producto y en la información relacionada con el producto sin previo aviso.
Instalación de la CPU
Lea las siguientes directrices antes de comenzar a instalar la CPU:
- Asegúrese de que la placa base sea compatible con la CPU. (Visite el sitio web de GIGABYTE para obtener la lista de compatibilidad de CPU más reciente).
- Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
- Localice el pin uno de la CPU. La CPU no se puede insertar si no está orientada correctamente.
- Aplique una capa uniforme y fina de grasa térmica en la superficie de la CPU.
- No encienda el ordenador si el refrigerador de la CPU no está instalado, de lo contrario, podría producirse un sobrecalentamiento y daños en la CPU.
- Establezca la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.
Instalación de la CPU
Levante completamente la palanca de bloqueo del zócalo de la CPU. Localice el pin uno (indicado por un pequeño triángulo) del zócalo de la CPU y la CPU. Una vez que la CPU esté colocada en su zócalo, coloque un dedo en el medio de la CPU, baje la palanca de bloqueo y engánchela en la posición completamente bloqueada.
No fuerce la CPU en el zócalo de la CPU antes de levantar la palanca de bloqueo del zócalo de la CPU, ya que podría dañar la CPU y el zócalo de la CPU.
No fuerce la CPU en el zócalo de la CPU antes de levantar la palanca de bloqueo del zócalo de la CPU, ya que podría dañar la CPU y el zócalo de la CPU.
Instalación de la memoria
Lea las siguientes directrices antes de comenzar a instalar la memoria:
- Asegúrese de que la placa base sea compatible con la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips. (Visite el sitio web de GIGABYTE para obtener las velocidades de memoria y los módulos de memoria compatibles más recientes).
- Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
- Los módulos de memoria tienen un diseño a prueba de errores. Un módulo de memoria solo se puede instalar en una dirección. Si no puede insertar la memoria, cambie la dirección.
- Cuando instale un solo módulo de memoria, le recomendamos que lo instale en el zócalo DDR4_A2.
Configuración de memoria de doble canal
Esta placa base proporciona cuatro zócalos de memoria y es compatible con la tecnología de doble canal. Después de instalar la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. La activación del modo de memoria de doble canal duplicará el ancho de banda de la memoria original. Los cuatro zócalos de memoria están divididos en dos canales y cada canal tiene dos zócalos de memoria de la siguiente manera:
Canal A: DDR4_A1, DDR4_A2
Canal B: DDR4_B1, DDR4_B2
Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.
Configuración de memoria de doble canal recomendada:
| DDR4_A1 | DDR4_A2 | DDR4_B1 | DDR4_B2 | |
| 2 Módulos | - - | DS/SS | - - | DS/SS |
| 4 Módulos | DS/SS | DS/SS | DS/SS | DS/SS |
(SS=Simple cara, DS=Doble cara, "- -"=Sin memoria)
Debido a las limitaciones de la CPU, lea las siguientes directrices antes de instalar la memoria en el modo de doble canal.
- El modo de doble canal no se puede activar si solo está instalado un módulo de memoria.
- Cuando active el modo de doble canal con dos o cuatro módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips. Para un rendimiento óptimo, cuando active el modo de doble canal con dos módulos de memoria, le recomendamos que los instale en los zócalos DDR4_A2 y DDR4_B2.
Instalación de una tarjeta de expansión
Lea las siguientes directrices antes de comenzar a instalar una tarjeta de expansión:
- Asegúrese de que la placa base sea compatible con la tarjeta de expansión. Lea atentamente el manual que viene con su tarjeta de expansión.
- Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.
Configuración de AMD CrossFire ™
(Nota 1)
- Requisitos del sistema
- Sistema operativo Windows 10 de 64 bits
- Una placa base compatible con CrossFire con dos o más ranuras PCI Express x16 y el controlador correcto
- Tarjetas gráficas preparadas para CrossFire de la misma marca y chip y el controlador correcto
- Conectores de puente CrossFire (Nota 2)
- Se recomienda una fuente de alimentación con suficiente potencia (consulte el manual de sus tarjetas gráficas para conocer el requisito de alimentación)
- Conexión de las tarjetas gráficas
Paso 1: Observe los pasos en "Instalación de una tarjeta de expansión" e instale las tarjetas gráficas en las ranuras PCIEX16 y PCIEX8.
Paso 2: Inserte los conectores de puente CrossFire (Nota 2) en los conectores de borde dorado de CrossFire en la parte superior de las tarjetas.
Paso 3: Enchufe el cable de la pantalla en la tarjeta gráfica en la ranura PCIEX16. - Configuración del controlador de la tarjeta gráfica
Después de instalar el controlador de la tarjeta gráfica en el sistema operativo, vaya a la pantalla AMD RADEON SETTINGS. Vaya a Gaming\Global Settings y asegúrese de que AMD CrossFire esté configurado en On (Encendido).
(Nota 1) Solo para procesadores AMD Ryzen ™ Serie 5000/Serie 5000 G/Serie 4000 G/Serie 3000/Serie 2000.
(Nota 2) Es posible que se necesiten o no los conectores de puente según sus tarjetas gráficas.
El procedimiento y la pantalla del controlador para habilitar la tecnología CrossFire pueden diferir según las tarjetas gráficas y la versión del controlador. Consulte el manual que viene con sus tarjetas gráficas para obtener más información sobre cómo habilitar la tecnología CrossFire.
Conectores del panel trasero
- Puerto USB 2.0/1.1
El puerto USB es compatible con la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB. - Conectores de antena SMA (2T2R)
Utilice este conector para conectar una antena.
![]()
Apriete las antenas a los conectores de la antena y, a continuación, apunte las antenas correctamente para obtener una mejor recepción de la señal. - Puerto USB 3.2 Gen 1
El puerto USB 3.2 Gen 1 es compatible con la especificación USB 3.2 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB. - Puerto USB 3.2 Gen 1 (Puerto Q-Flash Plus)
El puerto USB 3.2 Gen 1 es compatible con la especificación USB 3.2 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB. Antes de utilizar Q-Flash Plus (Nota 1) , asegúrese de insertar primero la unidad flash USB en este puerto. - Puerto HDMI (Nota 2)
El puerto HDMI cumple con HDCP 2.3 y es compatible con los formatos Dolby TrueHD y DTS HD Master Audio. También admite una salida de audio LPCM de 7.1 canales de hasta 192 KHz/24 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es 4096x2160@60 Hz, pero las resoluciones reales admitidas dependen del monitor que se esté utilizando.
![]()
Después de instalar el dispositivo HDMI, asegúrese de establecer el dispositivo de reproducción de sonido predeterminado en HDMI. (El nombre del elemento puede variar en función de su sistema operativo). - Puerto USB 3.2 Gen 2 Tipo-A (Rojo)
El puerto USB 3.2 Gen 2 es compatible con la especificación USB 3.2 Gen 2 y es compatible con las especificaciones USB 3.2 Gen 1 y USB 2.0. Utilice este puerto para dispositivos USB. - Botón Q-Flash Plus (Nota 1)
Q-Flash Plus le permite actualizar la BIOS cuando el sistema está apagado (estado de apagado S5). Guarde la BIOS más reciente en una unidad USB y conéctela al puerto Q-Flash Plus, y ahora podrá actualizar la BIOS automáticamente con solo pulsar el botón Q-Flash Plus. El QFLED parpadeará cuando comiencen las actividades de coincidencia y parpadeo de la BIOS y dejará de parpadear cuando se complete el parpadeo de la BIOS principal. - Puerto USB Type-C ®
El puerto USB reversible es compatible con la especificación USB 3.2 Gen 2x2 y es compatible con las especificaciones USB 3.2 Gen 2, USB 3.2 Gen 1 y USB 2.0. Utilice este puerto para dispositivos USB.
- Al retirar el cable conectado a un conector del panel posterior, primero retire el cable de su dispositivo y luego retírelo de la placa base.
- Al retirar el cable, tire de él directamente desde el conector. No lo balancee de lado a lado para evitar un cortocircuito eléctrico dentro del conector del cable.
- Puerto LAN RJ-45
El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 2,5 Gbps. A continuación, se describen los estados de los LED del puerto LAN.
![]()
Velocidad LED:
| Estado | Descripción |
| Verde | Velocidad de datos de 2,5 Gbps |
| Naranja | Velocidad de datos de 1 Gbps |
| Apagado | Velocidad de datos de 100 Mbps |
Actividad LED:
| Estado | Descripción |
| Parpadeando | Se está produciendo la transmisión o recepción de datos |
| Encendido | No se está produciendo la transmisión ni la recepción de datos |
- Salida de altavoz central/subwoofer
Utilice esta toma de audio para conectar los altavoces central/subwoofer. - Salida de altavoz trasero
Utilice esta toma de audio para conectar los altavoces traseros. - Conector de salida S/PDIF óptico
Este conector proporciona salida de audio digital a un sistema de audio externo que admite audio óptico digital. Antes de utilizar esta función, asegúrese de que su sistema de audio proporciona un conector de entrada de audio digital óptico. - Entrada de línea/Salida de altavoz lateral
La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea como una unidad óptica, un walkman, etc. - Salida de línea/Salida de altavoz frontal
La toma de salida de línea. Esta toma admite la función de amplificación de audio. Para una mejor calidad de sonido, se recomienda que conecte sus auriculares/altavoces a esta toma (los efectos reales pueden variar según el dispositivo que se utilice). - Entrada de micrófono/Salida de altavoz lateral
La toma de entrada de micrófono.
Configuraciones de la toma de audio:
| Toma | Auriculares/ 2 canales | 4 canales | 5.1 canales | 7.1 canales |
|  | | ||
| | | | |
| | |||
| | | | |
| |
Si desea instalar un altavoz lateral, debe reasignar la entrada de línea o la entrada de micrófono para que sea la salida de altavoz lateral a través del controlador de audio.
Visite el sitio web de GIGABYTE para obtener más información sobre la configuración del software de audio.
(Nota 1) Para habilitar la función Q-Flash Plus, visite la página web "Funciones únicas" del sitio web de GIGABYTE.
(Nota 2) Solo para procesadores AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series.
Conectores internos
- ATX_12V1/ATX_12V
- ATX
- CPU_FAN
- SYS_FAN1/2/3/4
- SYS_FAN5_PUMP/SYS_FAN6_PUMP
- CPU_OPT
- EC_TEMP1/EC_TEMP2
- D_LED1/D_LED2
- LED_CPU
- LED_C1/LED_C2
- SATA3 0/1/2/3/4/5
- M2A_CPU/M2B_SB/M2C_SB
- F_PANEL
- F_AUDIO
- F_U32C
- F_U32_1/F_U32_2
- F_USB1/F_USB2
- TPM
- CLR_CMOS
- BAT
- CPU/DRAM/VGA/BOOT
- THB_C
Lea las siguientes pautas antes de conectar dispositivos externos:
- Primero, asegúrese de que sus dispositivos cumplan con los conectores que desea conectar.
- Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su computadora. Desenchufe el cable de alimentación de la toma de corriente para evitar dañar los dispositivos.
- Después de instalar el dispositivo y antes de encender la computadora, asegúrese de que el cable del dispositivo se haya conectado de forma segura al conector de la placa base.
1/2) ATX_12V1/ATX_12V/ATX (conectores de alimentación de 12 V de 2x2, 2x4 y conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación esté apagada y de que todos los dispositivos estén instalados correctamente. El conector de alimentación posee un diseño a prueba de fallos. Conecte el cable de la fuente de alimentación al conector de alimentación en la orientación correcta. El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, la computadora no se iniciará.
Para cumplir con los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o más). Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado puede ser un sistema inestable o que no se puede arrancar.
ATX_12V1:
| Número de pin | Definición |
| 1 | GND |
| 2 | GND |
| 3 | +12V |
| 4 | +12V |
ATX_12V:
| Número de pin | Definición | Número de pin | Definición |
| 1 | GND (solo para 12 V de 2x4 pines) | 5 | +12V (solo para 12 V de 2x4 pines) |
| 2 | GND (solo para 12 V de 2x4 pines) | 6 | +12V (solo para 12 V de 2x4 pines) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
ATX:
| Número de pin | Definición | Número de pin | Definición |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (encendido/apagado suave) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (en espera +5 V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (solo para ATX de 2x12 pines) | 23 | +5V (solo para ATX de 2x12 pines) |
| 12 | 3.3V (solo para ATX de 2x12 pines) | 24 | GND (solo para ATX de 2x12 pines) |
3/4) CPU_FAN/SYS_FAN1/2/3/4 (conectores del ventilador)
Todos los conectores de ventilador en esta placa base son de 4 pines. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de fallos. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.
| Número de pin | Definición |
| 1 | GND |
| 2 | Control de velocidad de voltaje |
| 3 | Sensor |
| 4 | Control de velocidad PWM |
- SYS_FAN5_PUMP/SYS_FAN6_PUMP (conectores del ventilador del sistema/bomba de refrigeración líquida)
Los conectores del ventilador/bomba son de 4 pines. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de fallos. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis. El conector también proporciona control de velocidad para una bomba de refrigeración líquida; consulte el capítulo "Configuración del BIOS", "Smart Fan 6" para obtener más información.
![]()
| Número de pin | Definición |
| 1 | GND |
| 2 | Control de velocidad de voltaje |
| 3 | Sensor |
| 4 | Control de velocidad PWM |
- CPU_OPT (conector del ventilador de la CPU de refrigeración líquida)
El conector del ventilador es de 4 pines y posee un diseño de inserción a prueba de fallos. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de fallos. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador.
![]()
| Número de pin | Definición |
| 1 | GND |
| 2 | Control de velocidad de voltaje |
| 3 | Sensor |
| 4 | Control de velocidad PWM |
| Conector | CPU_FAN | SYS_FAN1~4 | SYS_FAN5/6_PUMP | CPU_OPT |
| Corriente máxima | 2 A | 2 A | 2 A | 2 A |
| Potencia máxima | 24 W | 24 W | 24 W | 24 W |
- Asegúrese de conectar los cables del ventilador a los conectores del ventilador para evitar que la CPU y el sistema se sobrecalienten. El sobrecalentamiento puede provocar daños en la CPU o que el sistema se bloquee.
- Estos conectores de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los conectores.
- EC_TEMP1/EC_TEMP2 (Conectores del sensor de temperatura)
Conecte los cables del termistor a los conectores para la detección de temperatura.
![]()
| Nº de pin | Definición |
| 1 | ENTRADA DEL SENSOR |
| 2 | GND |
- D_LED1/D_LED2 (Conectores de tira de LED direccionables)
Los conectores se pueden utilizar para conectar una tira de LED direccionable 5050 estándar, con una potencia nominal máxima de 5 A (5 V) y un número máximo de 1000 LED.
![]()
| Nº de pin | Definición |
| 1 | V (5V) |
| 2 | Datos |
| 3 | Sin pin |
| 4 | GND |
Conecte la tira de LED direccionable al conector. El pin de alimentación (marcado con un triángulo en el enchufe) de la tira de LED debe conectarse al pin 1 del conector de la tira de LED direccionable. Una conexión incorrecta puede provocar daños en la tira de LED.
- LED_CPU (Conector de tira de LED RGB/tira de LED del refrigerador de la CPU)
El conector se puede utilizar para conectar una tira de LED del refrigerador de la CPU o una tira de LED RGB 5050 estándar (12 V/G/R/B), con una potencia nominal máxima de 2 A (12 V) y una longitud máxima de 2 m.
![]()
| Nº de pin | Definición |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Conecte la tira de LED RGB/tira de LED del refrigerador de la CPU al conector. El pin de alimentación (marcado con un triángulo en el enchufe) de la tira de LED debe conectarse al pin 1 (12 V) de este conector. Una conexión incorrecta puede provocar daños en la tira de LED.
Para saber cómo encender/apagar las luces de la tira de LED, visite la página web "Características únicas" del sitio web de GIGABYTE.
Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el equipo. Desenchufe el cable de alimentación de la toma de corriente para evitar daños en los dispositivos.
- LED_C1/LED_C2 (Conectores de tira de LED RGB)
Los conectores se pueden utilizar para conectar una tira de LED RGB 5050 estándar (12 V/G/R/B), con una potencia nominal MÁXIMA DE PUERTO de 2 A (12 V) y una longitud máxima de 2 m.
![]()
| Nº de pin | Definición |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Conecte un extremo del cable de extensión de la tira de LED RGB al conector y el otro extremo a la tira de LED RGB. El cable negro (marcado con un triángulo en el enchufe) del cable de extensión debe conectarse al pin 1 (12 V) de este conector. El pin de 12 V (marcado con una flecha) en el otro extremo del cable de extensión debe estar alineado con el de 12 V de la tira de LED. Tenga cuidado con la orientación de la conexión de la tira de LED; una conexión incorrecta puede provocar daños en la tira de LED.
Para saber cómo encender/apagar las luces de la tira de LED, visite la página web "Características únicas" del sitio web de GIGABYTE.
Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el equipo. Desenchufe el cable de alimentación de la toma de corriente para evitar daños en los dispositivos.
- SATA3 0/1/2/3/4/5 (Conectores SATA de 6 Gb/s)
Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con el estándar SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un único dispositivo SATA. Los conectores SATA admiten RAID 0, RAID 1 y RAID 10. Consulte el capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre cómo configurar una matriz RAID.
![]()
| Nº de pin | Definición |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
Para habilitar la conexión en caliente para los puertos SATA, consulte el capítulo "Configuración del BIOS", "Ajustes/Puertos de E/S/Configuración SATA" para obtener más información.
- M2A_CPU/M2B_SB/M2C_SB (Conectores M.2 Socket 3)
Los conectores M.2 admiten SSD M.2 SATA o SSD M.2 PCIe y admiten la configuración RAID. Tenga en cuenta que un SSD M.2 PCIe no se puede utilizar para crear un conjunto RAID ni con un SSD M.2 SATA ni con un disco duro SATA. Consulte el capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre cómo configurar una matriz RAID.
![]()
Siga los pasos a continuación para instalar correctamente un SSD M.2 en el conector M.2.
Paso 1:
Ubique el conector M.2 donde instalará el SSD M.2, use un destornillador para aflojar el tornillo del disipador térmico y luego retire el disipador térmico. Retire la película protectora de la almohadilla térmica en el conector M.2.
Paso 2:
Ubique el orificio de montaje adecuado según la longitud de su unidad SSD M.2. Si es necesario, mueva el separador al orificio de montaje deseado. Inserte el SSD M.2 en el conector M.2 en un ángulo.
Paso 3:
Presione el SSD M.2 hacia abajo y luego use el tornillo incluido para asegurarlo en el conector. Vuelva a colocar el disipador térmico y asegúrelo al orificio original. Retire la película protectora de la parte inferior del disipador térmico antes de volver a colocarlo.
Avisos de instalación para los conectores M.2 y SATA:
La disponibilidad de los conectores SATA puede verse afectada por el tipo de dispositivo instalado en los zócalos M.2. El conector M2C_SB comparte ancho de banda con los conectores SATA3 4, 5. Consulte las siguientes tablas para obtener más detalles.
- F_PANEL (Conector del panel frontal)
Conecte el interruptor de encendido, el interruptor de reinicio, el altavoz, el interruptor/sensor de intrusión en el chasis y el indicador de estado del sistema en el chasis a este conector de acuerdo con las asignaciones de pines a continuación. Tenga en cuenta los pines positivos y negativos antes de conectar los cables.
![]()
- PLED/PWR_LED (LED de encendido):
![]()
Se conecta al indicador de estado de energía en el panel frontal del chasis. El LED está encendido cuando el sistema está funcionando. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).
- PW (Interruptor de encendido): Se conecta al interruptor de encendido en el panel frontal del chasis. Puede configurar la forma de apagar su sistema usando el interruptor de encendido (consulte el capítulo "Configuración del BIOS", "Ajustes\Alimentación de la plataforma" para obtener más información).
- SPEAK (Altavoz): Se conecta al altavoz en el panel frontal del chasis. El sistema informa el estado de inicio del sistema emitiendo un código de pitido. Se escuchará un pitido corto único si no se detecta ningún problema al iniciar el sistema.
- HD (LED de actividad del disco duro): Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
- RES (Interruptor de reinicio): Se conecta al interruptor de reinicio en el panel frontal del chasis. Presione el interruptor de reinicio para reiniciar el equipo si el equipo se bloquea y no puede realizar un reinicio normal.
- CI (Conector de intrusión en el chasis): Se conecta al interruptor/sensor de intrusión en el chasis que puede detectar si se ha retirado la cubierta del chasis. Esta función requiere un chasis con un interruptor/sensor de intrusión en el chasis.
- NC: Sin conexión.
El diseño del panel frontal puede variar según el chasis. Un módulo de panel frontal consta principalmente de interruptor de encendido, interruptor de reinicio, LED de encendido, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal del chasis a este conector, asegúrese de que las asignaciones de los cables y las asignaciones de los pines coincidan correctamente.
- F_AUDIO (Cabezal de audio del panel frontal)
El cabezal de audio del panel frontal es compatible con audio de alta definición (HD). Puede conectar el módulo de audio del panel frontal de su chasis a este cabezal. Asegúrese de que las asignaciones de los cables del conector del módulo coincidan con las asignaciones de los pines del cabezal de la placa base. Una conexión incorrecta entre el conector del módulo y el cabezal de la placa base hará que el dispositivo no pueda funcionar o incluso lo dañe.
![Cabezal de audio del panel frontal]()
| Nº de pin | Definición | Nº de pin | Definición |
| 1 | MIC2_L | 6 | Sense |
| 2 | GND | 7 | FAUDIO_JD |
| 3 | MIC2_R | 8 | No Pin |
| 4 | NC | 9 | LINE2_L |
| 5 | LINE2_R | 10 | Sense |
Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.
- F_U32C (Cabezal USB Type-C ® con soporte USB 3.2 Gen 2)
El cabezal cumple con la especificación USB 3.2 Gen 2 y puede proporcionar un puerto USB.
![Cabezal F_U32C]()
| Nº de pin | Definición | Nº de pin | Definición | Nº de pin | Definición |
| 1 | VBUS | 8 | CC1 | 15 | RX2+ |
| 2 | TX1+ | 9 | SBU1 | 16 | RX2- |
| 3 | TX1- | 10 | SBU2 | 17 | GND |
| 4 | GND | 11 | VBUS | 18 | D- |
| 5 | RX1+ | 12 | TX2+ | 19 | D+ |
| 6 | RX1- | 13 | TX2- | 20 | CC2 |
| 7 | VBUS | 14 | GND |
- F_U32_1/F_U32_2 (Cabezales USB 3.2 Gen 1)
Los cabezales cumplen con la especificación USB 3.2 Gen 1 y USB 2.0, y cada cabezal puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.2 Gen 1, póngase en contacto con el distribuidor local.
![Cabezales USB 3.2 Gen 1]()
| Nº de pin | Definición | Nº de pin | Definición | Nº de pin | Definición |
| 1 | VBUS | 8 | D1- | 15 | SSTX2- |
| 2 | SSRX1- | 9 | D1+ | 16 | GND |
| 3 | SSRX1+ | 10 | NC | 17 | SSRX2+ |
| 4 | GND | 11 | D2+ | 18 | SSRX2- |
| 5 | SSTX1- | 12 | D2- | 19 | VBUS |
| 6 | SSTX1+ | 13 | GND | 20 | No Pin |
| 7 | GND | 14 | SSTX2+ |
- F_USB1/F_USB2 (Cabezales USB 2.0/1.1)
Los cabezales cumplen con la especificación USB 2.0/1.1. Cada cabezal USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.
![Cabezales USB 2.0/1.1]()
| Nº de pin | Definición | Nº de pin | Definición |
| 1 | Power (5V) | 6 | USB DY+ |
| 2 | Power (5V) | 7 | GND |
| 3 | USB DX- | 8 | GND |
| 4 | USB DY- | 9 | No Pin |
| 5 | USB DX+ | 10 | NC |
- No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el cabezal USB 2.0/1.1.
- Antes de instalar el soporte USB, asegúrese de apagar el equipo y desenchufar el cable de alimentación de la toma de corriente para evitar dañar el soporte USB.
- TPM (Cabezal del módulo de plataforma segura)
Puede conectar un TPM (módulo de plataforma segura) a este cabezal.
![Cabezal TPM]()
| Nº de pin | Definición | Nº de pin | Definición |
| 1 | LAD0 | 7 | LAD3 |
| 2 | VCC3 | 8 | GND |
| 3 | LAD1 | 9 | LFRAME |
| 4 | No Pin | 10 | NC |
| 5 | LAD2 | 11 | SERIRQ |
| 6 | LCLK | 12 | LRESET |
- CLR_CMOS (Jumper Clear CMOS)
Utilice este jumper para borrar la configuración del BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica. Para borrar los valores de la CMOS, utilice un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.
Open: Normal (Abierto: Normal)
Short: Clear CMOS Values (Corto: Borrar valores de la CMOS)
- Siempre apague su equipo y desenchufe el cable de alimentación de la toma de corriente antes de borrar los valores de la CMOS.
- Después de reiniciar el sistema, vaya a la configuración del BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults) o configure manualmente los ajustes del BIOS (consulte el capítulo "Configuración del BIOS" para las configuraciones del BIOS).
- BAT (Batería)
La batería proporciona energía para mantener los valores (como las configuraciones del BIOS, la información de fecha y hora) en la CMOS cuando el equipo está apagado. Reemplace la batería cuando el voltaje de la batería baje a un nivel F_USB30 3 bajo, o los valores de la CMOS podrían no ser precisos o podrían perderse.
Puede borrar los valores del CMOS retirando la batería:
- Apague su computadora y desenchufe el cable de alimentación.
- Retire con cuidado la batería del soporte de la batería y espere un minuto. (O use un objeto de metal, como un destornillador, para tocar los terminales positivo y negativo del soporte de la batería, haciendo que se cortocircuiten durante 5 segundos).
- Reemplace la batería.
- Enchufe el cable de alimentación y reinicie su computadora.
- Siempre apague su computadora y desenchufe el cable de alimentación antes de reemplazar la batería.
- Reemplace la batería por una equivalente. Se pueden producir daños en sus dispositivos si la batería es reemplazada por un modelo incorrecto.
- Póngase en contacto con el lugar de compra o con el distribuidor local si no puede reemplazar la batería por sí mismo o si no está seguro del modelo de batería.
- Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe mirar hacia arriba).
- Las baterías usadas deben manipularse de acuerdo con las normativas medioambientales locales.
- CPU/DRAM/VGA/BOOT (LEDs de estado)
Los LEDs de estado muestran si la CPU, la memoria, la tarjeta gráfica y el sistema operativo están funcionando correctamente después de encender el sistema. Si el LED de la CPU/DRAM/VGA está encendido, eso significa que el dispositivo correspondiente no está funcionando normalmente; si el LED de BOOT está encendido, eso significa que aún no ha ingresado al sistema operativo.
![]()
CPU: LED de estado de la CPU
DRAM: LED de estado de la memoria
VGA: LED de estado de la tarjeta gráfica
BOOT: LED de estado del sistema operativo
- THB_C (Conector de tarjeta adicional Thunderbolt ™)
Este conector es para un Thunderbolt de GIGABYTE
![]()
![]()
Admite una tarjeta adicional Thunderbolt ™.
Configuración del BIOS
El BIOS (Sistema básico de entrada/salida) registra los parámetros de hardware del sistema en la CMOS de la placa base. Sus funciones principales incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el guardado de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de configuración del BIOS que permite al usuario modificar la configuración básica del sistema o activar determinadas funciones del sistema. Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria a la CMOS para mantener los valores de configuración en la CMOS.
Para acceder al programa de configuración del BIOS, pulse la tecla <Delete> durante la POST cuando se enciende la alimentación. Para actualizar el BIOS, utilice la utilidad GIGABYTE Q-Flash o @BIOS.
- Q-Flash permite al usuario actualizar o hacer una copia de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
- @BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y actualiza el BIOS.
- Dado que la actualización del BIOS es potencialmente arriesgada, si no tiene problemas al utilizar la versión actual del BIOS, se recomienda que no actualice el BIOS. Para actualizar el BIOS, hágalo con precaución. Una actualización inadecuada del BIOS puede provocar un mal funcionamiento del sistema.
- Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La alteración inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Load Optimized Defaults" (Cargar valores predeterminados optimizados) de este capítulo o las introducciones del puente de la batería/borrado de la CMOS en el capítulo de instalación del hardware para saber cómo borrar los valores de la CMOS).
Pantalla de inicio
Aparecerá la siguiente pantalla con el logotipo de inicio cuando se inicie el equipo.
Hay dos modos de BIOS diferentes como se indica a continuación y puede utilizar la tecla <F2> para cambiar entre los dos modos. El modo fácil permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para un rendimiento óptimo. En el modo fácil, puede utilizar el ratón para desplazarse por los elementos de configuración. El modo avanzado proporciona una configuración detallada del BIOS. Puede pulsar las teclas de flecha del teclado para moverse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee.
- Cuando el sistema no es estable como de costumbre, seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) para establecer su sistema en sus valores predeterminados.
- Los menús de configuración del BIOS descritos en este capítulo son solo para referencia y pueden diferir según la versión del BIOS.
El menú principal
Teclas de función del modo avanzado
| <←><→> | Mueva la barra de selección para seleccionar un menú de configuración |
| <↓><↑> | Mueva la barra de selección para seleccionar un elemento de configuración en un menú |
| <Enter>/Doble clic | Ejecutar comando o entrar en un menú |
| < + >/<Page Up> | Aumentar el valor numérico o realizar cambios |
| < - >/<Page Down> | Disminuir el valor numérico o realizar cambios |
| <F1> | Mostrar descripciones de las teclas de función |
| <F2> | Cambiar al modo fácil |
| <F3> | Guardar la configuración actual del BIOS en un perfil |
| <F4> | Cargar la configuración del BIOS desde un perfil creado anteriormente |
| <F5> | Restaurar la configuración anterior del BIOS para los submenús actuales |
| <F6> | Mostrar la pantalla Smart Fan 6 |
| <F7> | Cargar la configuración predeterminada optimizada del BIOS para los submenús actuales |
| <F8> | Acceder a la utilidad Q-Flash |
| <F10> | Guardar todos los cambios y salir del programa de configuración del BIOS |
| <F11> | Cambiar al submenú Favoritos |
| <F12> | Capturar la pantalla actual como una imagen y guardarla en su unidad USB |
| <Insert> | Añadir o eliminar una opción favorita |
| <Ctrl>+<S> | Mostrar información sobre la memoria instalada |
| <Esc> | Menú principal: Salir del programa de configuración del BIOS Submenús: Salir del submenú actual |
Smart Fan 6
Utilice la tecla de función <F6> para cambiar rápidamente a esta pantalla. Esta pantalla le permite configurar los ajustes relacionados con la velocidad del ventilador para cada cabezal del ventilador o supervisar la temperatura de su sistema/CPU.
TUNE ALL (AJUSTAR TODO)
Le permite aplicar la configuración actual a todos los cabezales de ventilador.
Temperature
Muestra la temperatura actual del área de destino seleccionada.
Fan Speed
Muestra las velocidades actuales del ventilador/bomba.
Flow Rate
Muestra el caudal de su sistema de refrigeración por agua. Pulse <Enter> en Fan Speed para cambiar a esta función.
FAN Speed Control
Le permite determinar si desea activar la función de control de la velocidad del ventilador y ajustar la velocidad del ventilador.
| Normal | Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer en función de los requisitos de su sistema. (Predeterminado) |
| Silent | Permite que el ventilador funcione a bajas velocidades. |
| Manual | Le permite arrastrar los nodos de la curva para ajustar la velocidad del ventilador. O puede utilizar la función EZ Tuning (Ajuste EZ). Después de ajustar la posición del nodo, pulse Apply (Aplicar) para calcular automáticamente la pendiente de la curva. |
| Full Speed | Permite que el ventilador funcione a máxima velocidad. |
Fan Control Use Temperature Input
Le permite seleccionar la temperatura de referencia para el control de la velocidad del ventilador.
Temperature Interval
Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
FAN/PUMP Control Mode
| Auto | Permite que el BIOS detecte automáticamente el tipo de ventilador instalado y establece el modo de control óptimo. (Predeterminado) |
| Voltage | Se recomienda el modo de voltaje para un ventilador/bomba de 3 pines. |
| PWM | Se recomienda el modo PWM para un ventilador/bomba de 4 pines. |
FAN/PUMP Stop
Activa o desactiva la función de parada del ventilador/bomba. Puede establecer el límite de temperatura utilizando la curva de temperatura. El ventilador o la bomba dejan de funcionar cuando la temperatura es inferior al límite. (Predeterminado: Desactivado)
FAN/PUMP Mode
Le permite establecer el modo de funcionamiento del ventilador.
| Slope | Ajusta la velocidad del ventilador linealmente en función de la temperatura. (Predeterminado) |
| Stair | Ajusta la velocidad del ventilador por pasos en función de la temperatura. |
FAN/PUMP Fail Warning
Permite que el sistema emita un sonido de advertencia si el ventilador/bomba no está conectado o falla. Compruebe el estado del ventilador/bomba o la conexión del ventilador/bomba cuando esto ocurra. (Predeterminado: Desactivado)
Save Fan Profile
Esta función le permite guardar la configuración actual en un perfil. Puede guardar el perfil en el BIOS o seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para guardar el perfil en su dispositivo de almacenamiento.
Load Fan Profile
Esta función le permite cargar un perfil del BIOS guardado anteriormente sin las molestias de tener que volver a configurar los ajustes del BIOS. O puede seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para cargar un perfil desde su dispositivo de almacenamiento.
Favoritos (F11)
Establezca sus opciones de uso frecuente como favoritas y utilice la tecla <F11> para cambiar rápidamente a la página donde se encuentran todas sus opciones favoritas. Para añadir o eliminar una opción favorita, vaya a su página original y pulse <Insert> en la opción. La opción está marcada con un signo de estrella si se establece como "favorita".
Ajustador
El hecho de que el sistema funcione de forma estable con la configuración de overclocking/sobrevoltaje que hayas realizado depende de las configuraciones generales del sistema. Realizar overclocking/sobrevoltaje de forma incorrecta puede dañar la CPU, el chipset o la memoria, y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y te recomendamos que no alteres la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (La alteración inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, borra los valores del CMOS y restablece la placa a los valores predeterminados).
Control del reloj de la CPU
Te permite ajustar manualmente el reloj base de la CPU en incrementos de 1 MHz. (Predeterminado: Automático)
Se recomienda encarecidamente que la frecuencia de la CPU se establezca de acuerdo con las especificaciones de la CPU.
Control de espectro extendido
Activa o desactiva el espectro extendido de la CPU/PCIe. (Predeterminado: Automático)
Modo de relación de la CPU (Nota)
Te permite establecer la relación de núcleo para todos los núcleos de la CPU o para núcleos individuales. (Predeterminado: Todos los núcleos)
Relación CCD0 CCX0/1 (Nota)
Te permite ajustar manualmente la relación de núcleo para los núcleos CPU CCX0, 1. Este elemento solo se puede configurar cuando CPU Ratio Mode está configurado como Per CCX (Por CCX). (Predeterminado: Automático)
Relación de reloj de la CPU
Te permite modificar la relación de reloj de la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
Frecuencia del reloj GFX (Nota)
Te permite modificar la frecuencia de la GPU. Después de modificar la configuración de GFX Clock Frequency, asegúrate de ajustar la configuración de GFX Core Voltage. (Predeterminado: Automático)
NOTA: El rango ajustable depende de la CPU que se esté instalando. Automático permite que la BIOS configure automáticamente este ajuste.
Voltaje del núcleo GFX (Nota)
Te permite modificar el voltaje de la GPU. (Predeterminado: Automático)
NOTA: El rango ajustable depende de la CPU que se esté instalando. Automático permite que la BIOS configure automáticamente este ajuste.
- Ajustes avanzados de la CPU
Aumento del rendimiento del núcleo (Nota)
Te permite determinar si deseas activar la tecnología Core Performance Boost (CPB), una tecnología de aumento del rendimiento de la CPU. (Predeterminado: Automático)
(Nota) Este elemento solo está presente cuando instalas una CPU que es compatible con esta función.
Modo SVM
La virtualización mejorada por la tecnología de virtualización permitirá que una plataforma ejecute varios sistemas operativos y aplicaciones en particiones independientes. Con la virtualización, un sistema informático puede funcionar como varios sistemas virtuales. (Predeterminado: Desactivado)
Función AMD Cool&Quiet
| Activado | Permite que el controlador AMD Cool'n'Quiet ajuste dinámicamente el reloj de la CPU y el VID para reducir la emisión de calor de tu ordenador y su consumo de energía. (Predeterminado) |
| Desactivado | Desactiva esta función. |
Ajuste de PPC (Nota 1)
Te permite fijar el PState de la CPU. (Predeterminado: PState 0)
Control global de estado C (Nota 1)
Te permite determinar si deseas que la CPU entre en estados C. Cuando está activado, la frecuencia del núcleo de la CPU se reducirá durante el estado de detención del sistema para disminuir el consumo de energía. (Predeterminado: Automático)
Control de inactividad de la fuente de alimentación (Nota 1)
Activa o desactiva el estado C6 del paquete.
| Inactividad de corriente típica | Desactiva esta función. |
| Inactividad de baja corriente | Activa esta función. |
| Automático | Permite que la BIOS configure automáticamente este ajuste. (Predeterminado) |
Control de CCD (Nota 1)
Establece el número de CCD que se utilizarán. (Predeterminado: Automático)
Control de Downcore
Te permite seleccionar el número de núcleos de CPU que se activarán (el número de núcleos de CPU puede variar según la CPU). (Predeterminado: Automático)
Modo SMT
Te permite activar o desactivar la tecnología Simultaneous Multi-Threading de la CPU. (Predeterminado: Automático)
CPPC (Nota 1)
Activa o desactiva la función CPPC. (Predeterminado: Automático)
Núcleos preferidos de CPPC(Nota 1)
Activa o desactiva la función CPPC Preferred Cores. (Predeterminado: Automático)
Ajustador OC activo (Nota 2)
Activa o desactiva la función Active OC Tuner. (Predeterminado: Desactivado)
Perfil de memoria extrema (X.M.P.)(Nota 2)
Permite que la BIOS lea los datos SPD en los módulos de memoria XMP para mejorar el rendimiento de la memoria cuando está activado.
| Desactivado | Desactiva esta función. (Predeterminado) |
| Perfil1 | Utiliza la configuración del perfil 1. |
| Perfil2 (Nota 2) | Utiliza la configuración del perfil 2. |
Soporte de alta frecuencia XMP(Nota 2)
Te permite seleccionar el nivel de compatibilidad para la memoria de alta frecuencia. Este elemento solo se puede configurar cuando Extreme Memory Profile (X.M.P.) está configurado como Profile1 o Profile2. (Predeterminado: Automático)
Multiplicador de memoria del sistema
Te permite establecer el multiplicador de memoria del sistema. Automático establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Automático)
Frecuencia FCLK
Te permite establecer la frecuencia FCLK. Las opciones son: Automático (predeterminado), 667 MHz~4000 MHz.
Modo UCLK
Te permite especificar el modo UCLK. (Predeterminado: Automático)
(Nota 1) Este elemento solo está presente cuando instalas una CPU que es compatible con esta función.
(Nota 2) Este elemento solo está presente cuando instalas una CPU y un módulo de memoria que son compatibles con esta función.
- Ajustes avanzados de memoria
- Subtiempos de memoria
↓Control de tiempo estándar, Control de tiempo avanzado, Tiempo de configuración del bus CAD, Bus CAD Fuerza de accionamiento, Configuración del bus de datos
Estas secciones proporcionan ajustes de tiempo de la memoria. Nota: Tu sistema puede volverse inestable o no arrancar después de realizar cambios en los tiempos de memoria. Si esto ocurre, restablece la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores CMOS. - Información de SPD
Muestra información sobre la memoria instalada.
Activar apagado
Activa o desactiva la compatibilidad con Power Down. (Predeterminado: Automático)
Voltaje de CPU Vcore/Vcore dinámico (DVID)/VCORE SOC/VCORE SOC dinámico (DVID)/CPU VDD18/ CPU VDDP/Voltaje DRAM (CH A/B)/Voltaje DDRVPP (CH A/B)/Terminación DRAM (CH A/B)/Control de voltaje VDDP (Nota) /Control de voltaje VDDG (Nota)
Estos elementos te permiten ajustar el Vcore de la CPU y los voltajes de la memoria. - Ajustes de CPU/VRM
Este submenú te permite configurar el nivel de calibración de la línea de carga, el nivel de protección contra sobrevoltaje, el nivel de protección contra sobrecorriente y las fases PWM.
(Nota) Este elemento solo está presente cuando instalas una CPU que es compatible con esta función.
Ajustes
- Alimentación de la plataforma
RECUPERACIÓN DE CA Determina el estado del sistema tras el restablecimiento de la alimentación tras un corte de alimentación de CA.
Memoria El sistema vuelve a su último estado de activación conocido tras el restablecimiento de la alimentación de CA.
Siempre encendido El sistema se enciende tras el restablecimiento de la alimentación de CA.
Siempre apagado El sistema permanece apagado tras el restablecimiento de la alimentación de CA. (Predeterminado)
ErP
Determina si se permite que el sistema consuma la menor energía en estado S5 (apagado). (Predeterminado: Desactivado) Nota: Cuando este elemento se establece en Activado, la función Reanudar por alarma deja de estar disponible.
Apagado suave por PWR-BTTN
Configura la forma de apagar el ordenador en modo MS-DOS mediante el botón de encendido.
Apagado instantáneo Pulse el botón de encendido y el sistema se apagará al instante. (Predeterminado)
Retardo de 4 segundos. Mantenga pulsado el botón de encendido durante 4 segundos para apagar el sistema. Si se pulsa el botón de encendido durante menos de 4 segundos, el sistema entrará en modo de suspensión.
Carga de energía
Activa o desactiva la carga ficticia. Cuando la fuente de alimentación está a baja carga, se activará una autoprotección que provocará que se apague o falle. Si esto ocurre, establezca esta opción en Activado. Automático permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Automático)
Reanudar por alarma
Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Desactivado) Si está activado, establezca la fecha y la hora de la siguiente manera:
Día de activación: Encienda el sistema a una hora específica cada día o en un día específico del mes.
Hora/minuto/segundo de activación: Establezca la hora a la que el sistema se encenderá automáticamente. Nota: Cuando utilice esta función, evite un apagado inadecuado desde el sistema operativo o la desconexión de la alimentación de CA, ya que la configuración puede no ser efectiva.
Temporizador de eventos de alta precisión
Activa o desactiva el temporizador de eventos de alta precisión (HPET) en el sistema operativo. (Predeterminado: Activado)
- Puertos de E/S
Salida de pantalla inicial
Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o los gráficos integrados.
Vídeo IGD (Nota) Establece los gráficos integrados como la primera pantalla.
Ranura PCIe 1 Establece la tarjeta gráfica en la ranura PCIEX16 como la primera pantalla. (Predeterminado)
Ranura PCIe 2 Establece la tarjeta gráfica en la ranura PCIEX8 como la primera pantalla.
Ranura PCIe 3 Establece la tarjeta gráfica en la ranura PCIEX4 como la primera pantalla.
Gráficos integrados (Nota)
Activa o desactiva la función de gráficos integrados.
Auto La BIOS activará o desactivará automáticamente los gráficos integrados en función de la tarjeta gráfica que se instale. (Predeterminado)
Forzado Activa los gráficos integrados.
Desactivado Desactiva los gráficos integrados.
Modo UMA (Nota)
Especifique el modo UMA.
Auto Permite que la BIOS configure automáticamente este ajuste. (Predeterminado)
UMA especificado Establece el tamaño del búfer de fotogramas UMA.
UMA Auto Establece la resolución de la pantalla.
UMA Game Optimized Ajusta el tamaño del búfer de fotogramas en función del tamaño total de la memoria del sistema.
Este elemento solo se puede configurar cuando Gráficos integrados está establecido en Forzado.
Tamaño del búfer de fotogramas UMA (Nota)
El tamaño del búfer de fotogramas es la cantidad total de memoria del sistema asignada exclusivamente para el controlador de gráficos integrado. MS-DOS, por ejemplo, utilizará solo esta memoria para la pantalla. Las opciones son: Automático (predeterminado), 64M~2G. Este elemento solo se puede configurar cuando Modo UMA está establecido en UMA especificado.
Resolución de la pantalla (Nota)
Le permite establecer la resolución de la pantalla. Las opciones son: Automático (predeterminado), 1920x1080 e inferior, 2560x1600, 3840x2160. Este elemento solo se puede configurar cuando Modo UMA está establecido en UMA Auto.
Controlador de audio HD
Activa o desactiva la función de audio integrada. (Predeterminado: Activado) Si desea instalar una tarjeta de audio complementaria de terceros en lugar de utilizar el audio integrado, establezca este elemento en Desactivado.
Bifurcación PCIEX16
Le permite determinar cómo se divide el ancho de banda de la ranura PCIEX16. Opciones: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Nota) , PCIE 4x4 (Nota) . (Predeterminado: Automático)
Decodificación superior a 4G
Activa o desactiva los dispositivos compatibles con 64 bits para que se decodifiquen en el espacio de direcciones superior a 4 GB (solo si su sistema es compatible con la decodificación PCI de 64 bits). Establezca esta opción en Activado si hay instalada más de una tarjeta gráfica avanzada y sus controladores no se pueden iniciar al entrar en el sistema operativo (debido al espacio de direcciones de memoria limitado de 4 GB). (Predeterminado: Desactivado)
Compatibilidad con BAR redimensionable
Activa o desactiva la compatibilidad con BAR redimensionable. (Predeterminado: Desactivado)
Velocidad Gen F_U32C
Le permite establecer el modo de funcionamiento del encabezado F_U32C en Gen 1 o Gen 2 (Nota) . El modo de funcionamiento real está sujeto a la especificación de hardware de cada encabezado. (Predeterminado: Automático)
Controlador LAN integrado
Activa o desactiva la función LAN integrada. (Predeterminado: Activado) Si desea instalar una tarjeta de red complementaria de terceros en lugar de utilizar la LAN integrada, establezca este elemento en Desactivado.
(Nota) Este elemento solo está presente cuando se instala una CPU que es compatible con esta función.
Compatibilidad con PXE Ipv4
Activa o desactiva la compatibilidad con PXE IPv4. Este elemento solo se puede configurar cuando Pila de red is está activado.
Compatibilidad con HTTP Ipv4
Activa o desactiva la compatibilidad con el arranque HTTP para IPv4. Este elemento solo se puede configurar cuando Pila de red está activado.
Compatibilidad con PXE Ipv6
Activa o desactiva la compatibilidad con PXE IPv6. Este elemento solo se puede configurar cuando Pila de red está activado.
Compatibilidad con HTTP Ipv6
Activa o desactiva la compatibilidad con el arranque HTTP para IPv6. Este elemento solo se puede configurar cuando Pila de red está activado.
Tiempo de espera de arranque PXE
Le permite configurar cuánto tiempo esperar antes de poder pulsar <Esc> para abortar el arranque PXE. Este elemento solo se puede configurar cuando Pila de red está activado. (Predeterminado: 0)
Recuento de detección de medios
Le permite establecer el número de veces que se debe comprobar la presencia de medios. Este elemento solo se puede configurar cuando Pila de red está activado. (Predeterminado: 1)
- Controlador Ethernet Intel(R)
Este submenú proporciona información sobre la configuración de la LAN y las opciones de configuración relacionadas. - Varios
LED en estado de encendido del sistema
Le permite activar o desactivar la iluminación LED de la placa base cuando el sistema está encendido.
Apagado Desactiva el modo de iluminación seleccionado cuando el sistema está encendido.
Encendido Activa el modo de iluminación seleccionado cuando el sistema está encendido. (Predeterminado)
LED en estados de suspensión, hibernación y apagado suave
Le permite establecer el modo de iluminación de los LED de la placa base en estado S3/S4/S5 del sistema. Este elemento se puede configurar cuando LED en estado de encendido del sistema está establecido en Encendido.
Apagado Desactiva el modo de iluminación seleccionado cuando el sistema entra en estado S3/S4/S5. (Predeterminado)
Encendido Activa el modo de iluminación seleccionado cuando el sistema entra en estado S3/S4/S5.
Configuración de la ranura PCIEX16
Le permite establecer el modo de funcionamiento de la ranura PCIEX16 en Gen 1, Gen 2, Gen 3 o Gen 4. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Automático)
Configuración de la ranura PCIe
Le permite establecer el modo de funcionamiento de las ranuras PCI Express y los conectores M.2 en Gen 1, Gen 2, Gen 3 o Gen 4 (Nota) . El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Automático)
Modo ASPM PCIe
Le permite configurar el modo ASPM para el dispositivo conectado al bus PCI Express de la CPU/chipset. (Predeterminado: Desactivado)
Mejora de 3DMark01
Le permite determinar si se debe mejorar el rendimiento de algunas pruebas comparativas heredadas. (Predeterminado: Desactivado)
IOMMU
Activa o desactiva la compatibilidad con AMD IOMMU. (Predeterminado: Automático)
(Nota) Este elemento solo está presente cuando se instala una CPU que es compatible con esta función.
TSME
Activa o desactiva la compatibilidad con TSME. (Predeterminado: Automático)
fTPM de CPU AMD
Activa o desactiva la función TPM 2.0 integrada en la CPU AMD. (Predeterminado: Desactivado)
- Informática de confianza
Activa o desactiva el Módulo de plataforma de confianza (TPM). - AMD CBS
Este submenú proporciona opciones de configuración relacionadas con AMD CBS. - Estado de la PC
Restablecer estado de apertura de la caja
Desactivado Mantiene o borra el registro del estado de intrusión anterior en el chasis. (Predeterminado)
Activado Borra el registro del estado de intrusión anterior en el chasis y el campo Apertura de la caja mostrará "No" en el próximo arranque.
Apertura de la caja
Muestra el estado de detección del dispositivo de detección de intrusiones en el chasis conectado al encabezado CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Sí"; de lo contrario, mostrará "No". Para borrar el registro del estado de intrusión en el chasis, establezca Restablecer estado de apertura de la caja en Activado, guarde los ajustes en la CMOS y, a continuación, reinicie el sistema.
Voltaje del núcleo de la CPU/VDDP de la CPU/VDD18 de la CPU/canal A/B de la DRAM/PM_CLDO12/ +3,3 V/+5 V/núcleo del CHIPSET/+12 V/VCORE SOC
Muestra los voltajes actuales del sistema.
Información del sistema
Esta sección proporciona información sobre el modelo de su placa base y la versión de la BIOS. También puede seleccionar el idioma predeterminado que utilizará la BIOS y establecer manualmente la hora del sistema.
Idioma del sistema
Selecciona el idioma predeterminado que utilizará la BIOS.
Fecha del sistema
Establece la fecha del sistema. El formato de la fecha es semana (de solo lectura), mes, día y año. Utilice <Intro> para cambiar entre los campos Mes, Día y Año, y utilice la tecla <Av Pág> o <Re Pág> para establecer el valor deseado.
Hora del sistema
Establece la hora del sistema. El formato de la hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Utilice <Intro> para cambiar entre los campos Hora, Minuto y Segundo, y utilice la tecla <Av Pág> o <Re Pág> para establecer el valor deseado.
Nivel de acceso
Muestra el nivel de acceso actual en función del tipo de protección con contraseña utilizado. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrador). El nivel de administrador le permite realizar cambios en todos los ajustes de la BIOS; el nivel de usuario solo le permite realizar cambios en ciertos ajustes de la BIOS, pero no en todos.
- Información de los dispositivos enchufados
Muestra información sobre sus dispositivos SATA, PCI Express y M.2 si están instalados. - Q-Flash
Le permite acceder a la utilidad Q-Flash para actualizar la BIOS o realizar una copia de seguridad de la configuración actual de la BIOS.
Arranque
Prioridades de la opción de arranque
Especifica el orden de arranque general desde los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT se prefijarán con la cadena "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionamiento GPT, seleccione el dispositivo prefijado con la cadena "UEFI:". O si desea instalar un sistema operativo que admita el particionamiento GPT como Windows 10 de 64 bits, seleccione la unidad óptica que contenga el disco de instalación de Windows 10 de 64 bits y que esté prefijada con la cadena "UEFI:".
Estado del PC
Activa o desactiva la función Bloq Num en el teclado numérico del teclado después del POST. (Predeterminado: Activado)
Opción de seguridad
Especifica si se requiere una contraseña cada vez que se inicia el sistema, o solo cuando se entra en la configuración del BIOS. Después de configurar este elemento, establezca la(s) contraseña(s) en el elemento Contraseña de administrador/Contraseña de usuario.
Configuración Solo se requiere una contraseña para entrar en el programa de configuración del BIOS.
Sistema Se requiere una contraseña para arrancar el sistema y para entrar en el programa de configuración del BIOS. (Predeterminado)
Mostrar LOGOTIPO a pantalla completa
Le permite determinar si desea mostrar el logotipo de GIGABYTE al inicio del sistema. Desactivado omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado)
Arranque rápido
Activa o desactiva el Arranque rápido para acortar el proceso de arranque del sistema operativo. Ultra rápido proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivado)
Soporte SATA
Solo dispositivos SATA de último arranque A excepción de la unidad de arranque anterior, todos los dispositivos SATA se desactivan antes de que se complete el proceso de arranque del sistema operativo. (Predeterminado)
Todos los dispositivos SATA Todos los dispositivos SATA son funcionales en el sistema operativo y durante el POST. Este elemento solo se puede configurar cuando Arranque rápido está configurado como Activado o Ultra rápido.
Compatibilidad con NVMe
Le permite activar o desactivar los dispositivos NVMe. (Predeterminado: Activado) Este elemento solo se puede configurar cuando Arranque rápido está configurado como Activado o Ultra rápido.
Compatibilidad con VGA
Le permite seleccionar el tipo de sistema operativo que desea arrancar.
Auto Activa solo la ROM de opción heredada.
Controlador EFI Activa la ROM de opción EFI. (Predeterminado)
Este elemento solo se puede configurar cuando Arranque rápido está configurado como Activado o Ultra rápido.
Soporte USB
Desactivado Todos los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.
Inicialización completa Todos los dispositivos USB son funcionales en el sistema operativo y durante el POST. (Predeterminado)
Inicialización parcial Parte de los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo. Este elemento se puede configurar solo cuando Arranque rápido está configurado como Activado. Esta función se desactiva cuando Arranque rápido está configurado como Ultra rápido.
Compatibilidad con el controlador de la pila de red
Desactivado Desactiva el arranque desde la red. (Predeterminado)
Activado Activa el arranque desde la red. Este elemento solo se puede configurar cuando Arranque rápido está configurado como Activado o Ultra rápido.
Compatibilidad con CSM
Activa o desactiva UEFI CSM (Módulo de soporte de compatibilidad) para soportar un proceso de arranque de PC heredado.
Desactivado Desactiva UEFI CSM y solo soporta el proceso de arranque UEFI BIOS.
Activado Activa UEFI CSM. (Predeterminado)
ROM de opción de arranque LAN PXE
Le permite seleccionar si desea activar la ROM de opción heredada para el controlador LAN. (Predeterminado: Desactivado) Este elemento solo se puede configurar cuando Compatibilidad con CSM está configurado como Activado.
Control de la opción de arranque de almacenamiento
Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo de almacenamiento.
Desactivado Desactiva la ROM de opción.
Solo UEFI Activa solo la ROM de opción UEFI. (Predeterminado)
Solo heredado Activa solo la ROM de opción heredada. Este elemento solo se puede configurar cuando Compatibilidad con CSM está configurado como Activado.
Prioridad de la ROM de otros dispositivos PCI
Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo PCI que no sea el controlador LAN, el dispositivo de almacenamiento y los controladores gráficos.
Desactivado Desactiva la ROM de opción.
Solo UEFI Activa solo la ROM de opción UEFI. (Predeterminado)
Solo heredado Activa solo la ROM de opción heredada. Este elemento solo se puede configurar cuando Compatibilidad con CSM está configurado como Activado.
Contraseña de administrador
Le permite configurar una contraseña de administrador. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al inicio del sistema y al entrar en la configuración del BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todos los ajustes del BIOS.
Contraseña de usuario
Le permite configurar una contraseña de usuario. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al inicio del sistema y al entrar en la configuración del BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en determinados ajustes del BIOS, pero no en todos. Para cancelar la contraseña, pulse <Enter> en el elemento de la contraseña y, cuando se le pida la contraseña, introduzca primero la correcta. Cuando se le pida una nueva contraseña, pulse <Enter> sin introducir ninguna contraseña. Pulse <Enter> de nuevo cuando se le pida que confirme. NOTA: Antes de establecer la contraseña de usuario, asegúrese de establecer primero la contraseña de administrador.
- Arranque seguro
Le permite activar o desactivar el Arranque seguro y configurar los ajustes relacionados. Este elemento solo se puede configurar cuando Compatibilidad con CSM está configurado como Desactivado.
Modo de funcionamiento preferido
Le permite seleccionar si desea entrar en el modo Fácil o en el modo Avanzado después de entrar en la configuración del BIOS. Auto entra en el modo BIOS donde estuvo la última vez. (Predeterminado: Auto)
Guardar y salir
Guardar y salir de la configuración
Pulse <Enter> en este elemento y seleccione Sí. Esto guarda los cambios en la CMOS y sale del programa de configuración del BIOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración del BIOS.
Salir sin guardar
Pulse <Enter> en este elemento y seleccione Sí. Esto sale de la configuración del BIOS sin guardar los cambios realizados en la configuración del BIOS en la CMOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración del BIOS.
Cargar valores predeterminados optimizados
Pulse <Enter> en este elemento y seleccione Sí para cargar los ajustes predeterminados óptimos del BIOS. Los ajustes predeterminados del BIOS ayudan a que el sistema funcione en un estado óptimo. Cargue siempre los valores predeterminados optimizados después de actualizar el BIOS o después de borrar los valores de la CMOS.
Anular arranque
Le permite seleccionar un dispositivo para arrancar inmediatamente. Pulse <Enter> en el dispositivo que seleccione y seleccione Sí para confirmar. El sistema se reiniciará automáticamente y arrancará desde ese dispositivo.
Guardar perfiles
Esta función le permite guardar la configuración actual del BIOS en un perfil. Puede crear hasta 8 perfiles y guardarlos como Perfil de configuración 1 ~ Perfil de configuración 8. Pulse <Enter> para completar. O puede seleccionar Seleccionar archivo en HDD/FDD/USB para guardar el perfil en su dispositivo de almacenamiento.
Cargar perfiles
Si su sistema se vuelve inestable y ha cargado los ajustes predeterminados del BIOS, puede utilizar esta función para cargar la configuración del BIOS desde un perfil creado anteriormente, sin la molestia de reconfigurar la configuración del BIOS. Primero seleccione el perfil que desea cargar y, a continuación, pulse <Enter> para completar. Puede seleccionar Seleccionar Archivo en HDD/FDD/USB para introducir el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por el BIOS, como por ejemplo, revertir la configuración del BIOS a la última configuración que funcionó correctamente (último registro bueno conocido).
Configuración de un conjunto RAID
Niveles RAID
| RAID 0 | RAID 1 | RAID 10 | |
| Número mínimo de discos duros | ≥2 | 2 | 4 |
| Capacidad de la matriz | Número de discos duros * Tamaño de la unidad más pequeña | Tamaño de la unidad más pequeña | (Número de discos duros/2) *Tamaño de la unidad más pequeña |
| Tolerancia a fallos | No | Sí | Sí |
Antes de empezar, prepare los siguientes elementos:
- Al menos dos discos duros SATA o SSD. (Nota 1) (Para garantizar un rendimiento óptimo, se recomienda utilizar dos discos duros con el mismo modelo y capacidad). (Nota 2)
- Disco de configuración de Windows.
- Un ordenador conectado a Internet.
- Una unidad de memoria USB.
Configuración del controlador SATA integrado
- Instalación de discos duros SATA en el ordenador
Instale los discos duros/SSD en los conectores SATA/M.2 de la placa base. A continuación, conecte los conectores de alimentación de la fuente de alimentación a los discos duros. - Configuración del modo del controlador SATA en la configuración del BIOS
Asegúrese de configurar correctamente el modo del controlador SATA en la configuración del BIOS del sistema. Pasos: Encienda el ordenador y pulse <Delete> para entrar en la configuración del BIOS durante la POST (Power-On Self-Test). En Settings\IO Ports, ajuste SATA Configuration\SATA Mode a RAID. A continuación, guarde la configuración y reinicie el ordenador. (Si desea utilizar SSD PCIe NVMe para configurar RAID, asegúrese de ajustar NVMe RAID mode a Enabled).
Los menús de configuración del BIOS descritos en esta sección pueden diferir de la configuración exacta de su placa base. Las opciones reales del menú de configuración del BIOS que verá dependerán de la placa base que tenga y de la versión del BIOS.
(Nota 1) No se puede utilizar un SSD PCIe M.2 para configurar un conjunto RAID ni con un SSD SATA M.2 ni con un disco duro SATA.
(Nota 2) Consulte "Conectores internos" para ver los avisos de instalación de los conectores M.2 y SATA.
- Pasos de configuración RAID UEFI:
- En la configuración del BIOS, vaya a Boot y ajuste CSM Support a Disabled. Guarde los cambios y salga de la configuración del BIOS.
- Después de reiniciar el sistema, vuelva a entrar en la configuración del BIOS. A continuación, entre en el submenú Settings\RAIDXpert2 Configuration Utility.
- En la pantalla RAIDXpert2 Configuration Utility, pulse <Enter> en Array Management para entrar en la pantalla Create Array. A continuación, seleccione un nivel RAID. Los niveles RAID admitidos incluyen RAID 0, RAID 1 y RAID 10 (las selecciones disponibles dependen del número de discos duros que se instalen). A continuación, pulse <Enter> en Select Physical Disks para entrar en la pantalla Select Physical Disks .
- En la pantalla Select Physical Disks, seleccione los discos duros que se incluirán en la matriz RAID y establézcalos en Enabled. A continuación, utilice la tecla de flecha hacia abajo para pasar a Apply Changes y pulse <Enter>. A continuación, vuelva a la pantalla anterior y ajuste Array Size, Array Size Unit, Read Cache Policy y Write Cache Policy.
- Después de ajustar la capacidad, vaya a Create Array y pulse <Enter> para empezar.
- Una vez completado, volverá a la pantalla Array Management. En Manage Array Properties puede ver el nuevo volumen RAID e información sobre el nivel RAID, el nombre de la matriz, la capacidad de la matriz, etc.
Instalar el controlador RAID y el sistema operativo
Con la configuración correcta del BIOS, está listo para instalar el sistema operativo.
Instalación del sistema operativo
Como algunos sistemas operativos ya incluyen el controlador RAID, no es necesario instalar un controlador RAID aparte durante el proceso de instalación de Windows. Una vez instalado el sistema operativo, le recomendamos que instale todos los controladores necesarios desde el GIGABYTE APP Center para garantizar el rendimiento y la compatibilidad del sistema. Si el sistema operativo que se va a instalar requiere que proporcione un controlador RAID adicional durante el proceso de instalación del sistema operativo, consulte los pasos siguientes:
- Vaya al sitio web de GIGABYTE, busque la página web del modelo de placa base, descargue el archivo AMD RAID Preinstall Driver en la página Support\Download\SATA RAID/AHCI , descomprima el archivo y copie los archivos en su unidad de memoria USB.
- Arranque desde el disco de instalación de Windows y realice los pasos estándar de instalación del sistema operativo. Cuando aparezca la pantalla solicitando que cargue el controlador, seleccione Browse (Examinar).
- Inserte la unidad de memoria USB y, a continuación, busque la ubicación del controlador. Seleccione primero AMD-RAID Bottom Device y haga clic en Next para cargar el controlador. A continuación, seleccione AMD-RAID Controller y haga clic en Next para cargar el controlador. Por último, continúe con la instalación del sistema operativo.
Instalación de controladores
Después de instalar el sistema operativo, aparecerá un cuadro de diálogo en la esquina inferior derecha del escritorio preguntando si desea descargar e instalar los controladores y las aplicaciones de GIGABYTE a través de APP Center. Haga clic en Install para continuar con la instalación. (En la configuración del BIOS, asegúrese de que Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install esté configurado como Enabled).
Cuando aparezca el cuadro de diálogo del Acuerdo de licencia de usuario final, pulse <Accept> para instalar APP Center. En la pantalla APP Center, seleccione los controladores y las aplicaciones que desea instalar y haga clic en Install (Instalar).
Antes de la instalación, asegúrese de que el sistema está conectado a Internet.
Visite el sitio web de GIGABYTE para obtener más información sobre el software.
Visite el sitio web de GIGABYTE para obtener más información sobre la solución de problemas.
Contáctenos
GIGA-BYTE TECHNOLOGY CO., LTD.
Dirección: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Soporte técnico y no técnico (Ventas/Marketing): https://esupport.gigabyte.com
Dirección WEB (inglés): https://www.gigabyte.com
Dirección WEB (chino): https://www.gigabyte.com/tw
- GIGABYTE eSupport
Para enviar una pregunta técnica o no técnica (Ventas/Marketing), enlace a: https://esupport.gigabyte.com
![]()
Referencias
Descargar manual
Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar GIGABYTE X570S AORUS PRO AX - Manual de la placa base
