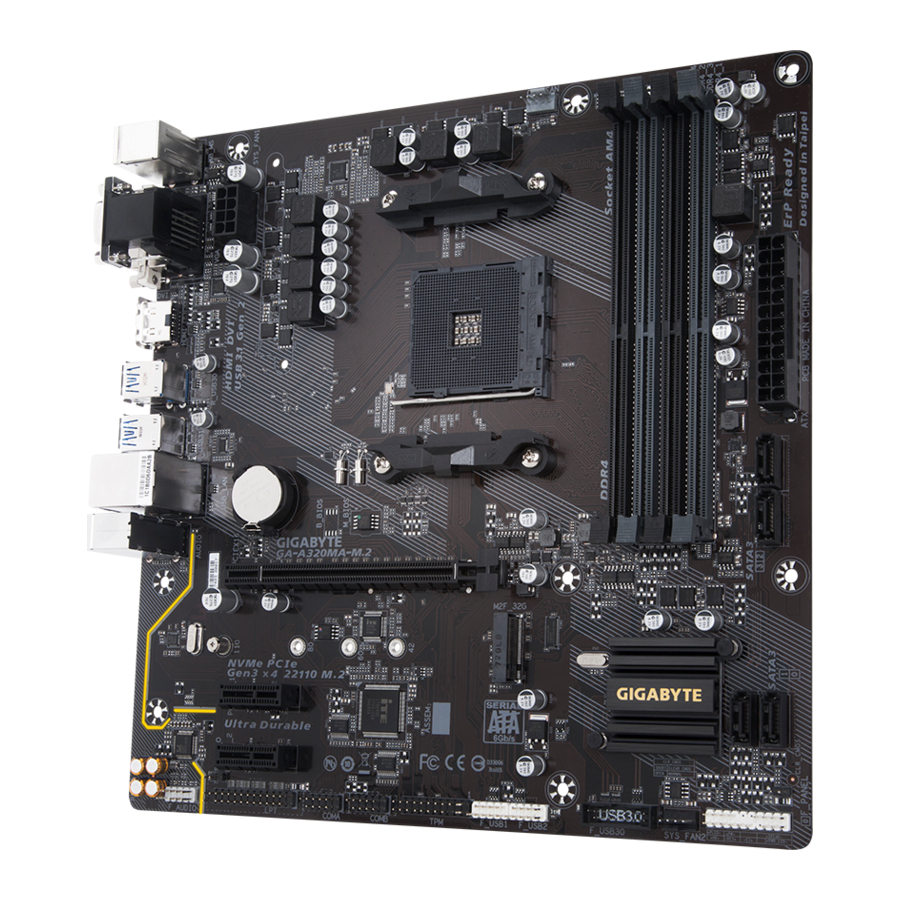

GIGABYTE GA-A320MA-M.2 - Bundkort manual

GA-A320MA-M.2 Bundkortlayout

Kassens indhold

• GA-A320MA-M.2 bundkort
• Bundkortdriverdisk
• Brugermanual
• To SATA-kabler
• I/O Shield

* Kassens indhold er kun til reference, og de faktiske genstande afhænger af den produktpakke, du får.
Kassens indhold kan ændres uden varsel.

Hardwareinstallation

Forholdsregler ved installation

Bundkortet indeholder adskillige sarte elektroniske kredsløb og komponenter, som kan beskadiges som følge af elektrostatisk afladning (ESD). Før installationen skal du læse brugervejledningen grundigt og følge disse procedurer:

• Før installationen skal du sikre dig, at kabinettet er egnet til bundkortet.
• Før installationen må du ikke fjerne eller ødelægge bundkortets S/N (Serial Number) mærkat eller garantimærkatet fra din forhandler. Disse mærkater er påkrævet for garantiens gyldighed.
• Fjern altid vekselstrømmen ved at trække strømkablet ud af stikkontakten, før du installerer eller fjerner bundkortet eller andre hardwarekomponenter.
• Når du tilslutter hardwarekomponenter til de interne stik på bundkortet, skal du sørge for, at de er forbundet tæt og sikkert.
• Når du håndterer bundkortet, undgå at røre ved metalledninger eller -stik.
• Det er bedst at bære et armbånd til elektrostatisk afladning (ESD), når du håndterer elektroniske komponenter såsom et bundkort, CPU eller hukommelse. Hvis du ikke har et ESD-armbånd, skal du holde dine hænder tørre og først røre ved en metalgenstand for at eliminere statisk elektricitet.
• Før du installerer bundkortet, bedes du placere det oven på en antistatisk måtte eller i en elektrostatisk afskærmende beholder.
• Før du tilslutter eller frakobler strømforsyningskablet fra bundkortet, skal du sørge for, at strømforsyningen er slukket.
• Før du tænder for strømmen, skal du sørge for, at strømforsyningsspændingen er indstillet i henhold til den lokale spændingsstandard.
• Før du bruger produktet, skal du kontrollere, at alle kabler og strømstik til dine hardwarekomponenter er tilsluttet.
• For at forhindre skade på bundkortet må du ikke lade skruer komme i kontakt med bundkortets kredsløb eller dets komponenter.
• Sørg for, at der ikke er efterladte skruer eller metaldele placeret på bundkortet eller inde i computerkabinettet.
• Placer ikke computersystemet på en ujævn overflade.
• Placer ikke computersystemet i et miljø med høj temperatur eller et vådt miljø.
• Tænding af computerens strøm under installationsprocessen kan føre til skade på systemkomponenter samt fysisk skade på brugeren.
• Hvis du er usikker på nogen installationstrin eller har et problem relateret til brugen af produktet, bedes du kontakte en certificeret computertekniker.
• Hvis du bruger en adapter, et forlængerstrømkabel eller en stikdåse, skal du sørge for at konsultere dennes installation og/eller jordforbindelsesinstruktioner.

Produktspecifikationer

CPU	AM4-sokkel: AMD Ryzen ™ processor AMD 7. generations A-serie/Athlon ™ processorer (Gå til GIGABYTE's hjemmeside for den seneste CPU-understøttelsesliste.)
Chipset	AMD A320
Hukommelse	4 x DDR4 DIMM-sokler, der understøtter op til 64 GB systemhukommelse Dobbeltkanals hukommelsesarkitektur Understøttelse af DDR4 2667 (Bemærk) /2400/2133 MHz hukommelsesmoduler Understøttelse af ECC Ubufferet DIMM 1Rx8/2Rx8 hukommelsesmoduler (fungerer i ikke-ECC-tilstand) Understøttelse af ikke-ECC Ubufferet DIMM 1Rx8/2Rx8/1Rx16 hukommelsesmoduler Understøttelse af Extreme Memory Profile (XMP) hukommelsesmoduler (Gå til GIGABYTE's hjemmeside for de seneste understøttede hukommelseshastigheder og hukommelsesmoduler.)
Integreret grafik	Integreret grafikprocessor: 1 x D-Sub-port, der understøtter en maksimal opløsning på 1920x1200@60 Hz 1 x DVI-D-port, der understøtter en maksimal opløsning på 1920x1200@60 Hz * DVI-D-porten understøtter ikke D-Sub-forbindelse via adapter. 1 x HDMI-port, der understøtter en maksimal opløsning på 4096x2160@24 Hz * Understøttelse af HDMI 1.4 version. Understøttelse af op til 3 skærme samtidigt Maksimal delt hukommelse på 2 GB
Lyd	Realtek ® ALC887 codec High Definition Audio 2/4/5.1/7.1-kanals * For at konfigurere 7.1-kanals lyd skal du bruge et HD-frontpanel lydmodul og aktivere flerkanals-lydfunktionen via lyddriveren. Understøttelse af S/PDIF Out
LAN	Realtek ® GbE LAN-chip (10/100/1000 Mbit)
Udvidelsesslots	1x PCI Express x16-slot, der kører med x16 (PCIEX16) (Bemærk) (PCIEX16-slottet overholder PCI Express 3.0-standarden.) 2x PCI Express x1-slots (PCIEX1-slotsene overholder PCI Express 2.0-standarden.)
Lagergrænseflade	1 x M.2-stik (Sokkel 3, M-nøgle, type 2242/2260/2280/22110 SATA og PCIe x4 (Bemærk) /x2 SSD-understøttelse) 4 x SATA 6Gb/s-stik Understøttelse af RAID 0, RAID 1 og RAID 10
USB	Chipset: 1 x USB 3.1 Gen 2 Type-A-port (rød) på bagpanelet 2 x USB 3.1 Gen 1-porte (tilgængelige via den interne USB-header) 6 x USB 2.0/1.1-porte (2 porte på bagpanelet, 4 porte tilgængelige via de interne USB-headers) CPU: 3 x USB 3.1 Gen 1-porte på bagpanelet
Interne stik	1 x 24-bens ATX hovedstrømstik 1 x 8-bens ATX 12V strømstik 1 x M.2 Sokkel 3-stik 4 x SATA 6Gb/s-stik 1 x CPU-blæser-header 2 x systemblæser-headers 1 x frontpanel-header 1 x frontpanel lyd-header 1 x S/PDIF Out-header 1 x USB 3.1 Gen 1-header 2 x USB 2.0/1.1-headers 1 x Trusted Platform Module (TPM)-header 2 x serieport-headers 1 x parallelport-header 1 x Clear CMOS-jumper
Bagpanelstik	1 x PS/2 museport 1 x PS/2 tastaturport 1 x D-Sub-port 1 x DVI-D-port 1 x HDMI-port 1 x USB 3.1 Gen 2 Type-A-port (rød) 3 x USB 3.1 Gen 1-porte 2 x USB 2.0/1.1-porte 1 x RJ-45-port 3 x lydstik (Line In, Line Out, Mic In)
I/O-controller	iTE ® I/O Controller-chip
Hardwaremonitor	Spændingsdetektion Temperaturdetektion Blæserhastighedsdetektion Overophedningsadvarsel Blæserfejl-advarsel Blæserhastighedsregulering * Om blæserhastighedsreguleringsfunktionen understøttes, afhænger af den installerede blæser.
BIOS	1 x 128 Mbit flash Anvendelse af licenseret AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikke funktioner	Understøttelse af APP Center * Tilgængelige applikationer i APP Center kan variere afhængigt af bundkortmodellen. Understøttede funktioner for hver applikation kan også variere afhængigt af bundkortets specifikationer. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Understøttelse af Q-Flash Understøttelse af Xpress Install
Medfølgende software	Norton ® Internet Security (OEM-version) cFosSpeed
Operativsystem	Understøttelse af Windows 10 64-bit Understøttelse af Windows 7 64-bit * Download venligst "Windows USB Installation Tool" (Windows USB installationsværktøj) fra GIGABYTE's hjemmeside og installer det, før du installerer Windows 7.
Formfaktor	Micro ATX Formfaktor; 24,4 cm x 24,4 cm

^(Bemærk) Faktisk understøttelse kan variere afhængigt af CPU'en.

* GIGABYTE forbeholder sig retten til at foretage ændringer i produktspecifikationer og produktrelateret information uden forudgående varsel.

Besøg venligst GIGABYTE's hjemmeside for understøttelseslister over CPU, hukommelsesmoduler, SSD'er og M.2-enheder.

Besøg venligst siden Support\Utility List på GIGABYTE's hjemmeside for at downloade den seneste version af apps.

Installation af CPU'en

Læs følgende retningslinjer, før du påbegynder installationen af CPU'en:

• Sørg for, at bundkortet understøtter CPU'en. (Gå til GIGABYTE's hjemmeside for den seneste CPU-supportliste.)
• Sluk altid computeren, og træk strømkablet ud af stikkontakten, før du installerer CPU'en for at forhindre hardwarebeskadigelse.
• Find pin et på CPU'en. CPU'en kan ikke indsættes, hvis den er orienteret forkert.
• Påfør et jævnt og tyndt lag kølepasta på CPU'ens overflade.
• Tænd ikke computeren, hvis CPU-køleren ikke er installeret, da overophedning og beskadigelse af CPU'en ellers kan forekomme.
• Indstil CPU-hostfrekvensen i overensstemmelse med CPU-specifikationerne. Det anbefales ikke, at systembusfrekvensen indstilles ud over hardwarespecifikationerne, da det ikke opfylder standardkravene for eksterne enheder. Hvis du ønsker at indstille frekvensen ud over standardpecifikationerne, skal du gøre det i henhold til dine hardwarespecifikationer, herunder CPU, grafikkort, hukommelse, harddisk osv.

Installation af CPU'en
Find pin et (angivet med en lille trekant) på CPU-soklen og CPU'en.

Installation af hukommelsen

Læs følgende retningslinjer, før du påbegynder installationen af hukommelsen:

• Sørg for, at bundkortet understøtter hukommelsen. Det anbefales at bruge hukommelse med samme kapacitet, mærke, hastighed og chips. (Gå til GIGABYTE's hjemmeside for de senest understøttede hukommelseshastigheder og hukommelsesmoduler.)
• Sluk altid computeren, og træk strømkablet ud af stikkontakten, før du installerer hukommelsen for at forhindre hardwarebeskadigelse.
• Hukommelsesmoduler har et fejlfrit design. Et hukommelsesmodul kan kun installeres i én retning. Hvis du ikke kan indsætte hukommelsen, skal du skifte retning.

Dual Channel hukommelseskonfiguration
Dette bundkort har fire hukommelsessokler og understøtter Dual Channel Technology. Efter hukommelsen er installeret, vil BIOS automatisk registrere specifikationerne og kapaciteten af hukommelsen. Aktivering af Dual Channel hukommelsestilstand fordobler den originale hukommelsesbåndbredde. De fire hukommelsessokler er opdelt i to kanaler, og hver kanal har to hukommelsessokler som følger:
Channel A: DDR4_2, DDR4_4
Channel B: DDR4_1, DDR4_3
Besøg GIGABYTE's hjemmeside for detaljer om hardwareinstallation.

Tabel over Dual Channel hukommelseskonfigurationer:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Moduler	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Moduler	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Enkeltsidet, DS=Dobbeltsidet, "- -"=Ingen hukommelse)

På grund af CPU-begrænsninger, læs følgende retningslinjer før installation af hukommelsen i Dual Channel-tilstand.

1. Dual Channel-tilstand kan ikke aktiveres, hvis kun ét hukommelsesmodul er installeret.
2. Ved aktivering af Dual Channel-tilstand med to eller fire hukommelsesmoduler anbefales det, at hukommelse med samme kapacitet, mærke, hastighed og chips anvendes og installeres i sokler med samme farve. For optimal ydelse, når Dual Channel-tilstand aktiveres med to hukommelsesmoduler, anbefaler vi, at du installerer dem i DDR4_1 og DDR4_2 soklerne.

Installation af et udvidelseskort

Læs følgende retningslinjer, før du påbegynder installationen af et udvidelseskort:

• Sørg for, at bundkortet understøtter udvidelseskortet. Læs omhyggeligt manualen, der fulgte med dit udvidelseskort.
• Sluk altid computeren, og træk strømkablet ud af stikkontakten, før du installerer et udvidelseskort for at forhindre hardwarebeskadigelse.

Bagpanel-tilslutninger

1. PS/2-tastatur og PS/2-museport
   Brug den øverste port (grøn) til at tilslutte en PS/2-mus og den nederste port (lilla) til at tilslutte et PS/2-tastatur.
2. D-Sub-port
   D-Sub-porten understøtter en 15-bens D-Sub-stik og understøtter en maksimal opløsning på 1920x1200@60 Hz (de faktiske understøttede opløsninger afhænger af den anvendte skærm). Tilslut en skærm, der understøtter D-Sub-forbindelse, til denne port.
3. DVI-D-port ^(Bemærk)
   DVI-D-porten overholder DVI-D-specifikationen og understøtter en maksimal opløsning på 1920x1200@60 Hz (de faktiske understøttede opløsninger afhænger af den anvendte skærm). Tilslut en skærm, der understøtter DVI-D-forbindelse, til denne port.
4. HDMI-port

   HDMI-porten er HDCP-kompatibel og understøtter Dolby TrueHD og DTS HD Master Audio-formater. Den understøtter også op til 192 KHz/24-bit 8-kanals LPCM-lydoutput. Du kan bruge denne port til at tilslutte din HDMI-understøttede skærm. Den maksimale understøttede opløsning er 4096x2160@24 Hz, men de faktiske understøttede opløsninger afhænger af den anvendte skærm.


• Efter installation af HDMI-enheden, sørg for at indstille standardlydafspilningsenheden til HDMI. (Elementnavnet kan variere afhængigt af dit operativsystem.)
• For at opsætte en tredobbelt skærmkonfiguration skal du først installere bundkortsdrivere i operativsystemet.

5. USB 3.1 Gen 1-port
   USB 3.1 Gen 1-porten understøtter USB 3.1 Gen 1-specifikationen og er kompatibel med USB 2.0-specifikationen. Brug denne port til USB-enheder.
6. USB 3.1 Gen 2 Type-A-port (rød)
   USB 3.1 Gen 2 Type-A-porten understøtter USB 3.1 Gen 2-specifikationen og er kompatibel med USB 3.1 Gen 1 og USB 2.0-specifikationen. Brug denne port til USB-enheder.
7. RJ-45 LAN-port
   Gigabit Ethernet LAN-porten giver internetforbindelse med op til 1 Gbps datahastighed. Følgende beskriver tilstandene for LAN-portens LED'er.


   Forbindelses-/hastigheds-LED:

   Tilstand	Beskrivelse
   Orange	1 Gbps datahastighed
   Grøn	100 Mbps datahastighed
   Slukket	10 Mbps datahastighed

   Aktivitets-LED:

   Tilstand	Beskrivelse
   Blinker	Datatransmission eller -modtagelse finder sted
   Slukket	Ingen datatransmission eller -modtagelse finder sted

8. USB 2.0/1.1-port
   USB-porten understøtter USB 2.0/1.1-specifikationen. Brug denne port til USB-enheder.
9. Line In (blå)
   Line-in-stikket. Brug dette lydstik til line-in-enheder som et optisk drev, walkman osv.
10. Line Out (grøn)
    Line-out-stikket. Brug dette lydstik til hovedtelefoner eller 2-kanals højttalere. Dette stik kan bruges til at tilslutte fronthøjttalere i en 4/5.1/7.1-kanals lydkonfiguration.
11. Mic In (lyserød)
    Mikrofonindgangsstikket.

For at konfigurere 7.1-kanals lyd skal du bruge et HD-frontpanel lydmodul og aktivere multi-kanals lydfunktionen via lyddriveren. Besøg GIGABYTE's hjemmeside for mere softwareinformation.

• Når du fjerner kablet, der er tilsluttet en bagpanel-tilslutning, skal du først fjerne kablet fra din enhed og derefter fjerne det fra bundkortet.
• Når du fjerner kablet, træk det lige ud af stikket. Vip det ikke fra side til side for at forhindre en elektrisk kortslutning inde i kabelstikket.

^(Bemærk) DVI-D-porten understøtter ikke D-Sub-forbindelse via adapter.

Interne Forbindelser

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/SYS_FAN2
5. SATA3 0/1/2/3
6. M2F_32G
7. SPDIF_O
8. F_PANEL

9. F_AUDIO
10. COMA/COMB
11. LPT
12. F_USB30
13. F_USB1/F_USB2
14. TPM
15. BAT
16. CLR_CMOS

Læs følgende retningslinjer, før du tilslutter eksterne enheder:

• Sørg først for, at dine enheder er kompatible med de stik, du ønsker at tilslutte.
• Før du installerer enhederne, skal du sørge for at slukke enhederne og din computer. Træk netledningen ud af stikkontakten for at forhindre beskadigelse af enhederne.
• Efter installation af enheden og før du tænder computeren, skal du sørge for, at enhedens kabel er sikkert fastgjort til stikket på bundkortet.

1/2) ATX_12V/ATX (2x4 12V strømstik og 2x12 hovedstrømstik)
Ved brug af strømstikket kan strømforsyningen levere tilstrækkelig stabil strøm til alle komponenterne på bundkortet. Før du tilslutter strømstikket, skal du først sikre dig, at strømforsyningen er slukket, og at alle enheder er korrekt installeret. Strømstikket har et idiotsikkert design. Tilslut strømforsyningskablet til strømstikket i den korrekte retning. 12V strømstikket forsyner primært CPU'en med strøm. Hvis 12V strømstikket ikke er tilsluttet, vil computeren ikke starte.

For at imødekomme udvidelseskrav anbefales det at bruge en strømforsyning, der kan modstå højt strømforbrug (500W eller mere). Hvis der bruges en strømforsyning, der ikke leverer den nødvendige strøm, kan resultatet føre til et ustabilt eller ustartbart system.

Ben Nr.	Definition	Ben Nr.	Definition
1	GND (Kun for 2x4-ben 12V)	5	+12V (Kun for 2x4-ben 12V)
2	GND (Kun for 2x4-ben 12V)	6	+12V (Kun for 2x4-ben 12V)
3	GND	7	+12V
4	GND	8	+12V

Ben Nr.	Definition	Ben Nr. Definition	Definition
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (blød Tænd/Sluk)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (standby +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Kun for 2x12-ben ATX)	23	+5V (Kun for 2x12-ben ATX)
12	3.3V (Kun for 2x12-ben ATX)	24	GND (Kun for 2x12-ben ATX)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Blæserforbindelser)
Alle blæserforbindelser på dette bundkort er 4-benede. De fleste blæserforbindelser har et idiotsikkert indsættelsesdesign. Når du tilslutter et blæserkabel, skal du sørge for at tilslutte det i den korrekte retning (den sorte ledning er jordledningen). Hastighedsreguleringsfunktionen kræver brug af en blæser med blæserhastighedsregulering. For optimal varmeafledning anbefales det at installere en systemblæser inde i kabinettet.

Ben Nr.	Definition
1	GND
2	Voltage Speed Control
3	Sense
4	PWM Speed Control

• Sørg for at tilslutte blæserkabler til blæserforbindelserne for at forhindre din CPU og dit system i at overophedes. Overophedning kan resultere i beskadigelse af CPU'en, eller systemet kan gå i stå.
• Disse blæserforbindelser er ikke konfigurationsjumperblokke. Placer ikke en jumperhætte på forbindelserne.

5. SATA3 0/1/2/3 (SATA 6Gb/s Stik)
   SATA-stikkene overholder SATA 6Gb/s-standarden og er kompatible med SATA 3Gb/s og SATA 1.5Gb/s-standarden. Hvert SATA-stik understøtter en enkelt SATA-enhed. SATA-stikkene understøtter RAID 0, RAID 1 og RAID 10. Se Kapitel "Configuring a RAID Set" (Konfigurering af et RAID-sæt), for instruktioner om konfigurering af en RAID-opsætning.


   Ben Nr.	Definition
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. M2F_32G (M.2 Sokkel 3 Stik)
   M.2-stikket understøtter M.2 SATA SSD'er og M.2 PCIe SSD'er og understøtter SATA RAID-konfiguration. Bemærk venligst, at en M.2 PCIe SSD ikke kan bruges til at oprette en RAID-opsætning. Se Kapitel "Configuring a RAID Set" (Konfigurering af et RAID-sæt), for instruktioner om konfigurering af en RAID-opsætning.

   Følg nedenstående trin for korrekt installation af en M.2 SSD i M.2-stikket.
   1. Brug en skruetrækker til at løsne skruen og møtrikken fra bundkortet. Find det passende monteringshul til den M.2 SSD, der skal installeres, og skru derefter møtrikken fast først.
   2. Skub M.2 SSD'en ind i stikket i en vinkel.
   3. Tryk M.2 SSD'en ned og fastgør den derefter med skruen.

      Vælg det korrekte hul til den M.2 SSD, der skal installeres, og fastgør skruen og møtrikken igen.

7. SPDIF_O (S/PDIF Udgangsforbindelse)
   Denne forbindelse understøtter digital S/PDIF Ud og tilslutter et S/PDIF digitalt lydkabel (leveret af udvidelseskort) for digital lydudgang fra dit bundkort til visse udvidelseskort som grafikkort og lydkort. For eksempel kan nogle grafikkort kræve, at du bruger et S/PDIF digitalt lydkabel til digital lydudgang fra dit bundkort til dit grafikkort, hvis du ønsker at tilslutte en HDMI-skærm til grafikkortet og samtidig have digital lydudgang fra HDMI-skærmen. For information om tilslutning af S/PDIF digitale lydkabel, læs omhyggeligt manualen til dit udvidelseskort.


   Ben Nr.	Definition
   1	SPDIFO
   2	GND

8. F_PANEL (Frontpanel Forbindelse)
   Tilslut tænd/sluk-knappen, nulstillingsknappen, højttaleren, kabinet-indtrængningskontakt/sensor og systemstatusindikator på kabinettet til denne forbindelse i henhold til ben-tildelingerne nedenfor. Bemærk de positive og negative ben, før kablerne tilsluttes.

   • PLED/PWR_LED (Strømindikator):

     Systemstatus	LED
     S0	Tændt
     S3/S4/S5	Slukket

   Forbindes til strømstatusindikatoren på kabinettets frontpanel. LED'en lyser, når systemet er i drift. LED'en er slukket, når systemet er i S3/S4 dvaletilstand eller slukket (S5). S S

• PW (Strømafbryder):
  Forbindes til strømafbryderen på kabinettets frontpanel. Du kan konfigurere måden at slukke dit system på ved hjælp af strømafbryderen (se kapitel "BIOS Setup" (BIOS-opsætning), "Power" (Strøm), for mere information).
• SPEAK (Højttaler): Forbindes til højttaleren på kabinettets frontpanel. Systemet rapporterer systemopstartsstatus ved at udsende en biplyd. Der vil lyde et enkelt kort bip, hvis der ikke registreres noget problem ved systemopstart.
• HD (Harddiskaktivitets-LED): Forbindes til harddiskaktivitets-LED'en på kabinettets frontpanel. LED'en lyser, når harddisken læser eller skriver data.
• RES (Nulstillingsknap): Forbindes til nulstillingsknappen på kabinettets frontpanel. Tryk på nulstillingsknappen for at genstarte computeren, hvis den fryser og ikke kan udføre en normal genstart.
• CI (Kabinetsindtrængnings-header): Forbindes til kabinetsindtrængningsafbryderen/-sensoren på kabinettet, der kan registrere, om kabinetlåget er blevet fjernet. Denne funktion kræver et kabinet med en kabinetsindtrængningsafbryder/-sensor.
• NC: Ingen forbindelse.

  Frontpanelets design kan variere afhængigt af kabinettet. Et frontpanelmodul består hovedsageligt af strømafbryder, nulstillingsknap, strøm-LED, harddiskaktivitets-LED, højttaler og lignende. Når du forbinder dit kabinets frontpanelmodul til denne header, skal du sikre dig, at ledningsforbindelserne og pin-forbindelserne stemmer overens.

9. F_AUDIO (Frontpanel Audio Header)
   Frontpanel-lydheaderen understøtter Intel High Definition audio (HD). Du kan forbinde dit kabinets frontpanel-lydmodul til denne header. Sørg for, at ledningsforbindelserne på modulstikket stemmer overens med pin-forbindelserne på bundkort-headeren. Forkert forbindelse mellem modulstikket og bundkort-headeren vil gøre, at enheden ikke fungerer eller endda beskadige den.


   Pin-nummer	Definition
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sense
   7	FAUDIO_JD
   8	No Pin
   9	LINE2_L
   10	Sense



   Nogle kabinetter leveres med et frontpanel-lydmodul, der har separate stik på hver ledning i stedet for et enkelt stik. For information om tilslutning af frontpanel-lydmodulet, der har forskellige ledningsforbindelser, bedes du kontakte kabinetproducenten.

10. COMA/COMB (Seriel Port Headers)
    COM-headeren kan levere én seriel port via et valgfrit COM-portkabel. For køb af det valgfri COM-portkabel bedes du kontakte den lokale forhandler.


    Pin-nummer	Definition	Pin-nummer	Definition
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND	10	No Pin

11. LPT (Parallel Port Header)
    LPT-headeren kan levere én parallel port via et valgfrit LPT-portkabel. For køb af det valgfri LPT-portkabel bedes du kontakte den lokale forhandler.


    Pin-nummer	Definition	Pin-nummer	Definition	Pin-nummer	Definition
    1	STB-	10	GND	19	ACK-
    2	AFD-	11	PD4	20	GND
    3	PD0	12	GND	21	BUSY
    4	ERR-	13	PD5	22	GND
    5	PD1	14	GND	23	PE
    6	INIT-	15	PD6	24	No Pin
    7	PD2	16	GND	25	SLCT
    8	SLIN-	17	PD7	26	GND
    9	PD3	18	GND

12. F_USB30 (USB 3.1 Gen 1 Header)
    Headeren overholder USB 3.1 Gen 1 og USB 2.0-specifikationen og kan levere to USB-porte. For køb af det valgfri 3.5" frontpanel, der leverer to USB 3.1 Gen 1-porte, bedes du kontakte den lokale forhandler.


    Pin-nummer	Definition	Pin-nummer	Definition
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	No Pin

13. F_USB1/F_USB2 (USB 2.0/1.1 Headers)
    Headerne overholder USB 2.0/1.1-specifikationen. Hver USB-header kan levere to USB-porte via en valgfri USB-beslag. For køb af det valgfri USB-beslag bedes du kontakte den lokale forhandler.


    Pin-nummer	Definition	Pin-nummer	Definition
    1	Power (5V)	6	USB DY+
    2	Power (5V)	7	GND
    3	USB DX-	8	GND S
    4	USB DY-	9	No Pin
    5	USB DX+	10	NC

• Tilslut ikke IEEE 1394 beslagets (2x5-pins) kabel til USB 2.0/1.1 headeren.
• Før du installerer USB-beslaget, skal du sørge for at slukke din computer og trække strømkablet ud af stikkontakten for at forhindre beskadigelse af USB-beslaget.

14. TPM (Trusted Platform Module Header)
    Du kan tilslutte en TPM (Trusted Platform Module) til denne header.


    Pin nr.	Definition	Pin nr.	Definition
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	No Pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Batteri)
    Batteriet leverer strøm for at bevare værdierne (såsom BIOS-konfigurationer, dato- og tidsinformation) i CMOS, når computeren er slukket. Udskift batteriet, når batterispændingen falder til et lavt niveau, ellers kan CMOS-værdierne være unøjagtige eller gå tabt.
    Du kan rydde CMOS-værdierne ved at fjerne batteriet:

    1. Sluk din computer og træk strømkablet ud.
    2. Fjern forsigtigt batteriet fra batteriholderen, og vent et minut. (Eller brug en metalgenstand som en skruetrækker til at røre ved batteriholderens positive og negative terminaler, så de kortsluttes i 5 sekunder.)
    3. Udskift batteriet.
    4. Sæt strømkablet i, og genstart din computer.


• Sluk altid din computer og træk strømkablet ud, før du udskifter batteriet.
• Udskift batteriet med et tilsvarende. Skader på dine enheder kan opstå, hvis batteriet udskiftes med en forkert model.
• Kontakt købsstedet eller en lokal forhandler, hvis du ikke selv kan udskifte batteriet, eller er usikker på batterimodellen.
• Ved installation af batteriet skal du være opmærksom på orienteringen af batteriets positive side (+) og negative side (-) (den positive side skal vende opad).
• Brugte batterier skal håndteres i overensstemmelse med lokale miljøbestemmelser.

16. CLR_CMOS (Ryd CMOS Jumper)
    Brug denne jumper til at rydde BIOS-konfigurationen og nulstille CMOS-værdierne til fabriksindstillingerne. For at rydde CMOS-værdierne skal du bruge en metalgenstand som en skruetrækker til at røre de to pins i et par sekunder.

    	Åben: Normal
    	Kortsluttet: Ryd CMOS-værdier

    • Sluk altid din computer og træk strømkablet ud af stikkontakten, før du rydder CMOS-værdierne.
    • Efter systemgenstart skal du gå til BIOS Setup (BIOS-opsætning) for at indlæse fabriksindstillinger (vælg Load Optimized Defaults (Indlæs optimerede standarder)) eller manuelt konfigurere BIOS-indstillingerne (se kapitlet "BIOS Setup" (BIOS-opsætning), for BIOS-konfigurationer).

BIOS Setup

BIOS (Basic Input and Output System) registrerer systemets hardwareparametre i CMOS'en på bundkortet. Dets hovedfunktioner omfatter udførelse af Power-On Self-Test (POST) under systemstart, lagring af systemparametre og indlæsning af operativsystem mv. BIOS inkluderer et BIOS Setup-program, der giver brugeren mulighed for at ændre grundlæggende systemkonfigurationsindstillinger eller aktivere visse systemfunktioner. Når strømmen er slukket, forsyner batteriet på bundkortet CMOS'en med den nødvendige strøm for at bevare konfigurationsværdierne i CMOS'en. For at få adgang til BIOS Setup-programmet skal du trykke på tasten <Delete> under POST, når strømmen er tændt. For at opgradere BIOS skal du bruge enten GIGABYTE Q-Flash- eller @BIOS-værktøjet.

• Q-Flash giver brugeren mulighed for hurtigt og nemt at opgradere eller sikkerhedskopiere BIOS uden at starte operativsystemet.
• @BIOS er et Windows-baseret værktøj, der søger efter og downloader den nyeste version af BIOS fra internettet og opdaterer BIOS.

• Da BIOS-flash er potentielt risikabelt, anbefales det, at du ikke flasher BIOS, hvis du ikke oplever problemer med den nuværende version af BIOS. For at flashe BIOS skal det gøres med forsigtighed. Utilstrækkelig BIOS-flash kan resultere i systemfejl.
• Det anbefales, at du ikke ændrer standardindstillingerne (medmindre det er nødvendigt) for at forhindre systemustabilitet eller andre uventede resultater. Utilstrækkelig ændring af indstillingerne kan resultere i, at systemet ikke kan starte. Hvis dette sker, skal du prøve at rydde CMOS-værdierne og nulstille bundkortet til standardværdierne. (Se afsnittet "Load Optimized Defaults" (Indlæs optimerede standardindstillinger) i dette kapitel eller introduktionerne til batteriet/clear CMOS-jumperen for at få vejledning i, hvordan CMOS-værdierne ryddes.)

Opstartsskærm

Følgende opstarts-logo-skærm vil blive vist, når computeren starter.
(Eksempel på BIOS-version: F1a)

Der er to forskellige BIOS-tilstande som følger, og du kan bruge tasten <F2> til at skifte mellem de to tilstande. Classic Setup-tilstanden giver detaljerede BIOS-indstillinger. Du kan trykke på piletasterne på dit tastatur for at flytte dig mellem elementerne og trykke på <Enter> for at acceptere eller åbne en undermenu. Eller du kan bruge musen til at vælge det ønskede element. Easy Mode giver brugere mulighed for hurtigt at se deres aktuelle systeminformation eller foretage justeringer for optimal ydeevne. I Easy Mode kan du bruge musen til at bevæge dig gennem konfigurationselementerne.

• Når systemet ikke er stabilt som normalt, skal du vælge elementet "Load Optimized Defaults" (Indlæs optimerede standardindstillinger) for at nulstille dit system til standardindstillingerne.
• BIOS Setup-menuerne beskrevet i dette kapitel er kun til reference og kan variere afhængigt af BIOS-versionen.

M.I.T.

Om systemet vil fungere stabilt med de overclock/overvoltage-indstillinger, du har foretaget, afhænger af dine overordnede systemkonfigurationer. Ukorrekt overclock/overvoltage kan resultere i skade på CPU, chipset eller hukommelse og reducere disse komponenters levetid. Denne side er kun for avancerede brugere, og vi anbefaler, at du ikke ændrer standardindstillingerne for at forhindre systemustabilitet eller andre uventede resultater. (Uhensigtsmæssig ændring af indstillingerne kan medføre, at systemet ikke kan starte. Hvis dette sker, skal du rydde CMOS-værdierne og nulstille bundkortet til standardværdierne.)

• Avancerede frekvensindstillinger
  Værtsurværdi
  Viser den aktuelle driftsfrekvens for værtsuret.
  CPU-urforhold
  Gør det muligt at ændre urforholdet for den installerede CPU. Det justerbare område afhænger af den installerede CPU.
  CPU-frekvens
  Viser den aktuelle driftsfrekvens for CPU'en.
• Avancerede CPU-kerneindstillinger
  CPU-urforhold, CPU-frekvens
  Ovenstående indstillinger er synkrone med dem under de samme elementer i menuen Avancerede frekvensindstillinger.
  Core Performance Boost ^(Bemærk)
  Gør det muligt at afgøre, om Core Performance Boost (CPB)-teknologien, en CPU-ydeevneforbedrende teknologi, skal aktiveres. (Default: Auto)
  Core Performance Boost Ratio ^(Bemærk)
  Gør det muligt at ændre forholdet for CPB. Det justerbare område afhænger af den installerede CPU. (Default: Auto)
  Turbo Performance Boost Ratio ^(Bemærk)
  Gør det muligt at afgøre, om CPU-ydeevnen skal forbedres. (Standard: Deaktiveret)
  AMD Cool&Quiet-funktion

  Aktiveret	Lader AMD Cool'n'Quiet-driveren dynamisk justere CPU-uret og VID for at reducere varmeudvikling fra din computer og dens strømforbrug. (Standard)
  Deaktiveret	Deaktiverer denne funktion.

  SVM-tilstand
  Virtualisering forbedret af Virtualization Technology vil tillade en platform at køre flere operativsystemer og applikationer i uafhængige partitioner. Med virtualisering kan ét computersystem fungere som flere virtuelle systemer. (Standard: Deaktiveret)
  C6-tilstand ^{(Bemærk 1)}
  Gør det muligt at afgøre, om CPU'en skal gå i C6-tilstand under systemets dvaletilstand. Når aktiveret, vil CPU-kernefrekvensen blive reduceret under systemets dvaletilstand for at mindske strømforbruget. C6-tilstanden er en mere forbedret strømbesparende tilstand end C1. (Standard: Aktiveret)
  Global C-state-kontrol ^{(Bemærk 1)}
  Gør det muligt at afgøre, om CPU'en skal gå i C-tilstande. Når aktiveret, vil CPU-kernefrekvensen blive reduceret under systemets dvaletilstand for at mindske strømforbruget. (Standard: Aktiveret)
  SMT-tilstand ^{(Bemærk 1)}
  Gør det muligt at aktivere eller deaktivere CPU Simultaneous Multi-Threading-teknologien. Denne funktion virker kun for operativsystemer, der understøtter multi-processor-tilstand. Auto lader BIOS automatisk konfigurere denne indstilling. (Default: Auto)
  Downcore-kontrol ^{(Bemærk 1)}
  Gør det muligt at vælge antallet af CPU-kerner, der skal aktiveres (antallet af CPU-kerner kan variere afhængigt af CPU'en). Auto lader BIOS automatisk konfigurere denne indstilling. (Default: Auto)
  Extreme Memory Profile (X.M.P.) ^{(Bemærk 2)}
  Gør det muligt for BIOS at læse SPD-data på XMP-hukommelsesmodulet/modulerne for at forbedre hukommelsesydelsen, når aktiveret.

  Deaktiveret	Deaktiverer denne funktion. (Standard)
  Profil1	Bruger Profil 1-indstillingerne.
  Profil2 (Bemærk 2)	Bruger Profil 2-indstillingerne.

  Systemhukommelsesmultiplikator
  Gør det muligt at indstille systemhukommelsesmultiplikatoren. Auto indstiller hukommelsesmultiplikatoren i henhold til hukommelsens SPD-data. (Default: Auto)
  Hukommelsesfrekvens (MHz)
  Den første hukommelsesfrekvensværdi er den normale driftsfrekvens for den anvendte hukommelse; den anden er hukommelsesfrekvensen, der automatisk justeres i henhold til indstillingerne for Systemhukommelsesmultiplikatoren.

• Avancerede hukommelsesindstillinger
  Extreme Memory Profile (X.M.P.) (Bemærk 2), Systemhukommelsesmultiplikator, Hukommelsesfrekvens (MHz)
  Ovenstående indstillinger er synkrone med dem under de samme elementer i menuen Avancerede frekvensindstillinger.
  Hukommelsestimingstilstand
  Manuel og Avanceret Manuel gør det muligt at konfigurere indstillingerne for Channel Interleaving, Rank Interleaving og hukommelsestiming nedenfor. Mulighederne er: Auto (standard), Manuel, Avanceret Manuel.
  Profil DDR-spænding
  Når et ikke-XMP-hukommelsesmodul anvendes, eller Extreme Memory Profile (X.M.P.) er indstillet til Deaktiveret, vises værdien i henhold til din hukommelsesspecifikation. Når Extreme Memory Profile (X.M.P.) er indstillet til Profil1 eller Profil2, vises værdien i henhold til SPD-dataene på XMP-hukommelsen.
  Kanal-interleaving
  Aktiverer eller deaktiverer hukommelseskanal-interleaving. Aktiveret gør det muligt for systemet at få adgang til forskellige hukommelseskanaler samtidigt for at øge hukommelsesydelsen og stabiliteten. Auto lader BIOS automatisk konfigurere denne indstilling. (Default: Auto)
  Rank-interleaving
  Aktiverer eller deaktiverer hukommelses-rank-interleaving. Aktiveret gør det muligt for systemet at få adgang til forskellige ranks af hukommelsen samtidigt for at øge hukommelsesydelsen og stabiliteten. Auto lader BIOS automatisk konfigurere denne indstilling. (Default: Auto)

• Kanal A/B Hukommelsesundertiminger
  Denne undermenu giver indstillinger for hukommelsestiming for hver hukommelseskanal. De respektive indstillingsskærme for timing kan kun konfigureres, når Hukommelsestimingstilstand er indstillet til Manuel eller Avanceret Manuel. Bemærk: Dit system kan blive ustabilt eller undlade at starte efter ændringer i hukommelsestimingerne. Hvis dette sker, bedes du nulstille bundkortet til standardværdierne ved at indlæse optimerede standarder eller rydde CMOS-værdierne.

• Avancerede spændingsindstillinger
  Denne undermenu giver dig mulighed for at indstille CPU-, chipset- og hukommelsesspændinger.

• PC Sundhedsstatus
  Nulstil status for åben kabinet

  Deaktiveret	Bevarer eller rydder registreringen af tidligere chassisintruderingsstatus. (Standard)
  Aktiveret	Rydder registreringen af tidligere chassisintruderingsstatus, og feltet "Case Open" vil vise "No" (Nej) ved næste opstart.

  Kabinet Åben
  Viser detektionsstatus for chassisintruderingsdetekteringsenheden, der er tilsluttet bundkortets CI-header. Hvis systemkabinettets dæksel fjernes, vil dette felt vise "Yes" (Ja), ellers vil det vise "No" (Nej). For at rydde registreringen af chassisintruderingsstatus skal du indstille Nulstil status for åben kabinet til Aktiveret, gemme indstillingerne i CMOS og derefter genstarte dit system.
  CPU Vcore/CPU VDDP/DRAM Kanal A/B Spænding/+3.3V/+5V/+12V/VCORE SOC
  Viser de aktuelle systemspændinger.

• Diverse indstillinger
  PCIe-slotkonfiguration
  Gør det muligt at indstille driftstilstanden for PCI Express-slotsene til Gen 1, Gen 2 eller Gen 3. Den faktiske driftstilstand afhænger af hver slots hardware specifikation. Auto lader BIOS automatisk konfigurere denne indstilling. (Default: Auto)
  3DMark01 Forbedring
  Gør det muligt at afgøre, om visse ældre benchmark-ydeevner skal forbedres. (Standard: Deaktiveret)

• Smart Fan 5 Indstillinger
  Overvåg
  Gør det muligt at vælge et mål, der skal overvåges, og foretage yderligere justeringer. (Default: CPU FAN)
  Blæserhastighedskontrol
  Gør det muligt at afgøre, om blæserhastighedskontrolfunktionen skal aktiveres og justere blæserhastigheden.

  Normal	Gør det muligt for blæseren at køre ved forskellige hastigheder afhængigt af temperaturen. Du kan justere blæserhastigheden med System Information Viewer baseret på dine systemkrav. (Standard)
  Lydløs	Gør det muligt for blæseren at køre ved lave hastigheder.
  Manuel	Gør det muligt at styre blæserhastigheden i kurvegrafen.
  Fuld hastighed	Gør det muligt for blæseren at køre med fuld hastighed.

  Blæserkontrol Brug Temperaturindgang
  Gør det muligt at vælge referencetemperaturen for blæserhastighedskontrol.
  Temperaturinterval
  Gør det muligt at vælge temperaturintervallet for ændring af blæserhastighed.
  Blæserkontroltilstand

  Auto	Lader BIOS automatisk registrere typen af installeret blæser og indstiller den optimale kontroltilstand. (Standard)
  Spænding	Spændingstilstand anbefales til en 3-benet blæser.
  PWM	PWM-tilstand anbefales til en 4-benet blæser.

  Temperatur
  Viser den aktuelle temperatur for det valgte målområde.
  Blæserhastighed
  Viser aktuelle blæserhastigheder.
  Temperaturadvarsel
  Indstiller advarselsgrænsen for temperatur. Når temperaturen overstiger grænsen, vil BIOS udsende en advarselslyd. Mulighederne er: Deaktiveret (standard), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
  Blæserfejladvarsel
  Gør det muligt for systemet at udsende en advarselslyd, hvis blæseren ikke er tilsluttet eller fejler. Kontroller blæserens tilstand eller blæserforbindelsen, når dette sker. (Standard: Deaktiveret)

^(Bemærk) Dette element er kun til stede, når du installerer en CPU, der understøtter denne funktion.
^{(Bemærk 1)} Dette element er kun til stede, når du installerer en CPU, der understøtter denne funktion.
^{(Bemærk 2)} Dette element er kun til stede, når du installerer en CPU og et hukommelsesmodul, der understøtter denne funktion.

System

Dette afsnit giver information om din bundkortmodel og BIOS-version. Du kan også vælge standardsproget, der bruges af BIOS, og manuelt indstille systemtiden.
Systemsprog
Vælger standardsproget, der bruges af BIOS.
Systemdato
Indstiller systemdatoen. Datoformatet er uge (skrivebeskyttet), måned, dag og år. Brug <Enter> til at skifte mellem felterne Måned, Dag og År, og brug tasterne <Page Up> eller <Page Down> til at indstille den ønskede værdi.
Systemtid
Indstiller systemtiden. Tidsformatet er time, minut og sekund. For eksempel er kl. 13.00 13:00:00. Brug <Enter> til at skifte mellem felterne Time, Minut og Sekund, og brug tasterne <Page Up> eller <Page Down> til at indstille den ønskede værdi.
Adgangsniveau
Viser det aktuelle adgangsniveau afhængigt af den anvendte type adgangskodebeskyttelse. (Hvis ingen adgangskode er indstillet, vises standarden som Administrator.) Administrator-niveauet giver dig mulighed for at foretage ændringer i alle BIOS-indstillinger; Bruger-niveauet giver dig kun mulighed for at foretage ændringer i visse BIOS-indstillinger, men ikke alle.

BIOS

Boot Option Priorities (prioriteter for opstartsindstillinger)
Angiver den overordnede opstartsrækkefølge fra de tilgængelige enheder. Flytbare lagringsenheder, der understøtter GPT-format, vil blive præfikseret med strengen "UEFI:" på listen over opstartsenheder. For at starte fra et operativsystem, der understøtter GPT-partitionering, skal du vælge den enhed, der er præfikseret med strengen "UEFI:". Eller hvis du vil installere et operativsystem, der understøtter GPT-partitionering, f.eks. Windows 7 64-bit, skal du vælge det optiske drev, der indeholder Windows 7 64-bit installationsdisken og er præfikseret med strengen "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (Prioriteter for harddisk/CD/DVD ROM-drev/diskettedrev/netværksenhed BBS)
Angiver opstartsrækkefølgen for en specifik enhedstype, såsom harddiske, optiske drev, diskettedrev og enheder, der understøtter "Boot from LAN" (Start fra LAN)-funktionen, osv. Tryk på <Enter> på dette element for at åbne undermenuen, der viser tilsluttede enheder af samme type. Dette element er kun tilgængeligt, hvis mindst én enhed af denne type er installeret.
Bootup NumLock State (NumLock-status ved opstart)
Aktiverer eller deaktiverer NumLock-funktionen på tastaturets numeriske tastatur efter POST. (Default: On (Til))
Security Option (Sikkerhedsindstilling)
Angiver, om en adgangskode er påkrævet, hver gang systemet starter op, eller kun når du går ind i BIOS Setup. Efter at have konfigureret dette element skal du indstille adgangskoden/adgangskoderne under Administrator Password/User Password-elementet.

Setup (Opsætning)	En adgangskode er kun påkrævet for at gå ind i BIOS Setup-programmet.
System (System)	En adgangskode er påkrævet for at starte systemet og for at gå ind i BIOS Setup-programmet. (Default (Standard))

Full Screen LOGO Show (Visning af logo i fuld skærm)
Giver dig mulighed for at bestemme, om GIGABYTE Logoet skal vises ved systemopstart. Disabled (Deaktiveret) springer GIGABYTE Logoet over, når systemet starter op. (Default: Enabled (Aktiveret))
Fast Boot (Hurtig opstart)
Aktiverer eller deaktiverer Fast Boot for at forkorte OS-opstartsprocessen. Ultra Fast (Ultrahurtig) giver den hurtigste opstartshastighed. (Default: Disabled (Deaktiveret))
SATA Support (SATA-understøttelse)

All Sata Devices (Alle SATA-enheder)	Alle SATA-enheder er funktionelle i operativsystemet og under POST.
Last Boot HDD Only (Kun sidste opstarts-harddisk)	Bortset fra det tidligere opstarts-drev er alle SATA-enheder deaktiveret, før OS-opstartsprocessen er fuldført. (Default (Standard))

Dette element kan kun konfigureres, når Fast Boot er indstillet til Enabled (Aktiveret) eller Ultra Fast (Ultrahurtig).
VGA Support (VGA-understøttelse)
Giver dig mulighed for at vælge, hvilken type operativsystem der skal startes.

Auto (Automatisk)	Aktiverer kun ældre option ROM.
EFI Driver (EFI-driver)	Aktiverer EFI option ROM. (Default (Standard))

Dette element kan kun konfigureres, når Fast Boot er indstillet til Enabled (Aktiveret) eller Ultra Fast (Ultrahurtig).
USB Support (USB-understøttelse)

Disabled (Deaktiveret)	Alle USB-enheder er deaktiveret, før OS-opstartsprocessen er fuldført.
Full Initial (Fuld initialisering)	Alle USB-enheder er funktionelle i operativsystemet og under POST. (Default (Standard))
Partial Initial (Delvis initialisering)	En del af USB-enhederne er deaktiveret, før OS-opstartsprocessen er fuldført.

Dette element kan kun konfigureres, når Fast Boot er indstillet til Enabled (Aktiveret). Denne funktion er deaktiveret, når Fast Boot er indstillet til Ultra Fast (Ultrahurtig).
PS/2 Devices Support (PS/2-enhedsunderstøttelse)

Disabled (Deaktiveret)	Alle PS/2-enheder er deaktiveret, før OS-opstartsprocessen er fuldført.
Enabled (Aktiveret)	Alle PS/2-enheder er funktionelle i operativsystemet og under POST. (Default (Standard))

Dette element kan kun konfigureres, når Fast Boot er indstillet til Enabled (Aktiveret). Denne funktion er deaktiveret, når Fast Boot er indstillet til Ultra Fast (Ultrahurtig).
Network Stack Driver Support (Understøttelse af netværksstakdriver)

Disabled (Deaktiveret)	Deaktiverer opstart fra netværket. (Default (Standard))
Enabled (Aktiveret)	Aktiverer opstart fra netværket.

Dette element kan kun konfigureres, når Fast Boot er indstillet til Enabled (Aktiveret) eller Ultra Fast (Ultrahurtig).
Windows 10 Features (Windows 10-funktioner)
Giver dig mulighed for at vælge det operativsystem, der skal installeres. (Default: Other OS (Andre OS))
CSM Support (CSM-understøttelse)
Aktiverer eller deaktiverer UEFI CSM (Compatibility Support Module) for at understøtte en ældre PC-opstartsproces.

Enabled (Aktiveret)	Aktiverer UEFI CSM. (Default (Standard))
Disabled (Deaktiveret)	Deaktiverer UEFI CSM og understøtter kun UEFI BIOS-opstartsprocessen.

Dette element kan kun konfigureres, når Windows 10 Features er indstillet til Windows 10 eller Windows 10 WHQL.
LAN PXE Boot Option ROM (LAN PXE opstartsindstilling ROM)
Giver dig mulighed for at vælge, om den ældre option ROM skal aktiveres for LAN-controlleren. (Default: Disabled (Deaktiveret)) Dette element kan kun konfigureres, når CSM Support er indstillet til Enabled (Aktiveret).
Storage Boot Option Control (Kontrol af lagringsopstartsindstilling)
Giver dig mulighed for at vælge, om UEFI eller ældre option ROM skal aktiveres for lagringsenhedscontrolleren.

Disabled (Deaktiveret)	Deaktiverer option ROM.
UEFI Only (Kun UEFI)	Aktiverer kun UEFI option ROM.
Legacy Only (Kun ældre)	Aktiverer kun ældre option ROM. (Default (Standard))

Dette element kan kun konfigureres, når CSM Support er indstillet til Enabled (Aktiveret).
Other PCI Device ROM Priority (Prioritet for andre PCI-enheders ROM)
Giver dig mulighed for at vælge, om UEFI eller Legacy option ROM skal aktiveres for PCI-enhedscontrolleren udover LAN-, lagringsenheds- og grafikcontrollere.

Disabled (Deaktiveret)	Deaktiverer option ROM.
UEFI Only (Kun UEFI)	Aktiverer kun UEFI option ROM. (Default (Standard))
Legacy Only (Kun ældre)	Aktiverer kun ældre option ROM.

Network Stack (Netværksstak)
Deaktiverer eller aktiverer opstart fra netværket for at installere et OS i GPT-format, f.eks. installation af OS fra Windows Deployment Services-serveren. (Default: Disabled (Deaktiveret))
IPv4 PXE Support (IPv4 PXE-understøttelse)
Aktiverer eller deaktiverer IPv4 PXE Support. Dette element kan kun konfigureres, når Network Stack er enabled (aktiveret).
IPv4 HTTP Support (IPv4 HTTP-understøttelse)
Aktiverer eller deaktiverer HTTP-opstartsunderstøttelse for IPv4. Dette element kan kun konfigureres, når Network Stack er enabled (aktiveret).
IPv6 PXE Support (IPv6 PXE-understøttelse)
Aktiverer eller deaktiverer IPv6 PXE Support. Dette element kan kun konfigureres, når Network Stack er enabled (aktiveret).
IPv6 HTTP Support (IPv6 HTTP-understøttelse)
Aktiverer eller deaktiverer HTTP-opstartsunderstøttelse for IPv6. Dette element kan kun konfigureres, når Network Stack er enabled (aktiveret).
Administrator Password (Administratoradgangskode)
Giver dig mulighed for at konfigurere en administratoradgangskode. Tryk på <Enter> på dette element, indtast adgangskoden, og tryk derefter på <Enter>. Du vil blive bedt om at bekræfte adgangskoden. Indtast adgangskoden igen og tryk på <Enter>. Du skal indtaste administratoradgangskoden (eller brugeradgangskoden) ved systemopstart og når du går ind i BIOS Setup. I modsætning til brugeradgangskoden giver administratoradgangskoden dig mulighed for at foretage ændringer i alle BIOS-indstillinger.
User Password (Brugeradgangskode)
Giver dig mulighed for at konfigurere en brugeradgangskode. Tryk på <Enter> på dette element, indtast adgangskoden, og tryk derefter på <Enter>. Du vil blive bedt om at bekræfte adgangskoden. Indtast adgangskoden igen og tryk på <Enter>. Du skal indtaste administratoradgangskoden (eller brugeradgangskoden) ved systemopstart og når du går ind i BIOS Setup. Brugeradgangskoden giver dig dog kun mulighed for at foretage ændringer i visse BIOS-indstillinger, men ikke alle. For at annullere adgangskoden skal du trykke på <Enter> på adgangskodeelementet og, når du bliver bedt om adgangskoden, indtaste den korrekte først. Når du bliver bedt om en ny adgangskode, skal du trykke på <Enter> uden at indtaste nogen adgangskode. Tryk på <Enter> igen, når du bliver bedt om at bekræfte.
NOTE (BEMÆRK): Før du indstiller User Password (brugeradgangskoden), skal du sørge for at indstille Administrator Password (administratoradgangskoden) først.

Periferiudstyr

AMD CPU fTPM
Aktiverer eller deaktiverer TPM 2.0-funktionen, der er integreret i AMD CPU'en. (Standard: Aktiveret)
Primær Videoenhed ^(Bemærk)
Angiver den første initiering af skærmvisningen fra det installerede PCI Express-grafikkort eller det indbyggede grafik.

IGD Video	Sætter det indbyggede grafik som den første skærm.
NB PCIe Slot Video	Sætter PCI Express-grafikkortet på PCI Express-slottet, der styres af North Bridge, som den første skærm. (Standard)

Ambient LED
Aktiverer eller deaktiverer den indbyggede lyd-LED. (Standard: Til)
Legacy USB Support
Tillader brug af USB-tastatur/mus i MS-DOS. (Standard: Aktiveret)
XHCI Hand-off
Bestemmer, om XHCI Hand-off-funktionen skal aktiveres for et operativsystem uden XHCI Hand-off-understøttelse. (Standard: Aktiveret)
EHCI Hand-off
Bestemmer, om EHCI Hand-off-funktionen skal aktiveres for et operativsystem uden EHCI Hand-off-understøttelse. (Standard: Deaktiveret)
Port 60/64 Emulering
Aktiverer eller deaktiverer emulering af I/O-porte 64h og 60h. Dette bør aktiveres for fuld understøttelse af ældre USB-tastaturer/mus i MS-DOS eller i operativsystemer, der ikke oprindeligt understøtter USB-enheder. (Standard: Deaktiveret)
USB Mass Storage Driver-understøttelse
Aktiverer eller deaktiverer understøttelse af USB-lagerenheder. (Standard: Aktiveret)
USB-lagerenheder
Viser en liste over tilsluttede USB mass storage-enheder. Dette element vises kun, når en USB-lagerenhed er installeret.

• Trusted Computing
  Aktiverer eller deaktiverer Trusted Platform Module (TPM).
• Super IO-konfiguration
  Seriel Port 1 (Indbygget COMA-stik)
  Aktiverer eller deaktiverer den indbyggede serielle port. (Standard: Aktiveret)
  Seriel Port 2 (Indbygget COMB-stik)
  Aktiverer eller deaktiverer den indbyggede serielle port. (Standard: Aktiveret)
  Parallelport
  Aktiverer eller deaktiverer den indbyggede parallelport. (Standard: Aktiveret)
• NVMe-konfiguration
  Viser information om din M.2 NVME PCIe SSD, hvis den er installeret.
• OffBoard SATA-controllerkonfiguration
  Viser information om din M.2 PCIe SSD, hvis den er installeret.

Chipsæt

IOMMU
Aktiverer eller deaktiverer AMD IOMMU-understøttelse. (Standard: Auto)
Integreret Grafik ^(Bemærk)
Aktiverer eller deaktiverer den indbyggede grafikfunktion.

Auto	BIOS vil automatisk aktivere eller deaktivere den indbyggede grafik afhængigt af det installerede grafikkort. (Standard)
Deaktiveret	Deaktiverer den indbyggede grafik.

UMA Frame Buffer-størrelse ^(Bemærk)
Frame buffer-størrelsen er den samlede mængde systemhukommelse, der udelukkende er tildelt den indbyggede grafikcontroller. MS-DOS, for eksempel, vil kun bruge denne hukommelse til visning. Indstillingerne er: Auto (standard), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA-tilstand
Aktiverer eller deaktiverer RAID for SATA-controllerne integreret i chipsættet eller konfigurerer SATA-controllerne til AHCI-tilstand.

RAID	Aktiverer RAID for SATA-controlleren.
AHCI	Konfigurerer SATA-controllerne til AHCI-tilstand. Advanced Host Controller Interface (AHCI) er en grænsefladespecifikation, der gør det muligt for lagerdriveren at aktivere avancerede Serial ATA-funktioner såsom Native Command Queuing og hot plug. (Standard)

APU SATA-port aktivering (M2F_32G-stik)
Aktiverer eller deaktiverer SATA-controlleren integreret i CPU'en. (Standard: Aktiveret)
Chipsæt SATA-port aktivering (SATA3 0, 1, 2, 3 stik)
Aktiverer eller deaktiverer SATA-controlleren integreret i chipsættet. (Standard: Aktiveret)
APU SATA-port 0 (M2F_32G-stik)
Viser information om den tilsluttede M.2 SATA-enhed. Informationen vises kun, når en M.2 SATA-enhed er installeret.
Chipsæt SATA-port 0/1/2/3 (SATA3 0, 1, 2, 3 stik)
Viser information om den/de tilsluttede SATA-enhed(er).

^(Bemærk) Dette element er kun til stede, når du installerer en CPU, der understøtter denne funktion.

Strøm

AC BACK
Bestemmer systemets tilstand efter genoprettelse af strøm fra et vekselstrømsudfald.

Hukommelse	Systemet vender tilbage til sin sidst kendte aktive tilstand, når vekselstrømmen genoprettes.
Altid tændt	Systemet tændes, når vekselstrømmen genoprettes.
Altid slukket	Systemet forbliver slukket, når vekselstrømmen genoprettes. (Standard)

Tænd med tastatur
Tillader, at systemet tændes af en PS/2-tastaturopvågningshændelse.
Bemærk: For at bruge denne funktion kræves en ATX-strømforsyning, der leverer mindst 1A på +5VSB-ledningen.

Deaktiveret	Deaktiverer denne funktion. (Standard)
Adgangskode	Angiv en adgangskode på 1-5 tegn for at tænde systemet.
Tastatur 98	Tryk på POWER button (POWER-knappen) på Windows 98-tastaturet for at tænde systemet.
Enhver tast	Tryk på en vilkårlig tast for at tænde systemet.

Tændingsadgangskode
Angiv adgangskoden, når Power On By Keyboard er indstillet til Password. Tryk på <Enter> på dette element, og angiv en adgangskode på op til 5 tegn, og tryk derefter på <Enter> for at acceptere. For at tænde systemet skal du indtaste adgangskoden og trykke på <Enter>.
Bemærk: For at annullere adgangskoden skal du trykke på <Enter> på dette element. Når du bliver bedt om adgangskoden, skal du trykke på <Enter> igen uden at indtaste adgangskoden for at fjerne adgangskodeindstillingerne.
Tænd med mus
Tillader, at systemet tændes af en PS/2-musopvågningshændelse.
Bemærk: For at bruge denne funktion kræves en ATX-strømforsyning, der leverer mindst 1A på +5VSB-ledningen.

Deaktiveret	Deaktiverer denne funktion. (Standard)
Bevægelse	Bevæg musen for at tænde systemet.
Dobbeltklik	Dobbeltklik på venstre museknap for at tænde systemet.

ErP
Bestemmer, om systemet skal forbruge mindst strøm i S5 (nedlukket) tilstand. Bemærk: Når dette element er indstillet til Aktiveret, vil følgende funktioner blive utilgængelige: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard og wake on LAN.
Soft-Off by PWR-BTTN
Konfigurerer måden at slukke computeren på i MS-DOS-tilstand ved hjælp af tænd/sluk-knappen.

Øjeblikkelig slukning	Tryk på tænd/sluk-knappen, og systemet slukkes øjeblikkeligt. (Standard)
Forsinkelse 4 sek.	Tryk og hold tænd/sluk-knappen nede i 4 sekunder for at slukke systemet. Hvis tænd/sluk-knappen trykkes i mindre end 4 sekunder, vil systemet gå i dvaletilstand.

Resume by Alarm
Bestemmer, om systemet skal tændes på et ønsket tidspunkt. (Standard: Deaktiveret) Hvis aktiveret, indstil dato og tid som følger:
Opvågningsdag: Tænd systemet på et specifikt tidspunkt hver dag eller på en specifik dag i en måned.
Opvågningstime/minut/sekund: Indstil tidspunktet, hvor systemet automatisk tændes.
Bemærk: Når du bruger denne funktion, skal du undgå utilstrækkelig nedlukning fra operativsystemet eller frakobling af vekselstrømmen, da indstillingerne ellers muligvis ikke er effektive.
Wake on LAN
Aktiverer eller deaktiverer wake on LAN-funktionen. (Standard: Aktiveret)
High Precision Event Timer
Aktiverer eller deaktiverer High Precision Event Timer (HPET) i operativsystemet. (Standard: Aktiveret)

Gem og afslut

Gem og afslut opsætning
Tryk på <Enter> på dette element, og vælg Yes (Ja). Dette gemmer ændringerne i CMOS og afslutter BIOS Setup-programmet. Vælg No (Nej) eller tryk på <Esc> for at vende tilbage til BIOS Setup Main Menu.
Afslut uden at gemme
Tryk på <Enter> på dette element, og vælg Yes (Ja). Dette afslutter BIOS Setup uden at gemme de ændringer, der er foretaget i BIOS Setup, til CMOS. Vælg No (Nej) eller tryk på <Esc> for at vende tilbage til BIOS Setup Main Menu.
Indlæs optimerede standardindstillinger
Tryk på <Enter> på dette element, og vælg Yes (Ja) for at indlæse de optimale BIOS-standardindstillinger. BIOS-standardindstillingerne hjælper systemet med at fungere optimalt. Indlæs altid de optimerede standardindstillinger efter opdatering af BIOS eller efter sletning af CMOS-værdierne.
Boot Override
Tillader dig at vælge en enhed til at starte op med det samme. Tryk på <Enter> på den enhed, du vælger, og vælg Yes (Ja) for at bekræfte. Dit system vil genstarte automatisk og starte op fra den pågældende enhed.
Gem profiler
Denne funktion giver dig mulighed for at gemme de aktuelle BIOS-indstillinger i en profil. Du kan oprette op til 8 profiler og gemme som Setup Profile 1~ Setup Profile 8. Tryk på <Enter> for at fuldføre. Eller du kan vælge Select File (Vælg fil) i HDD/FDD/USB for at gemme profilen på din lagerenhed.
Indlæs profiler
Hvis dit system bliver ustabilt, og du har indlæst BIOS-standardindstillingerne, kan du bruge denne funktion til at indlæse BIOS-indstillingerne fra en tidligere oprettet profil, uden besværet med at omkonfigurere BIOS-indstillingerne. Vælg først den profil, du ønsker at indlæse, og tryk derefter på <Enter> for at fuldføre. Du kan vælge Select File (Vælg fil) i HDD/FDD/USB for at indlæse den profil, der tidligere er oprettet fra din lagerenhed, eller indlæse profilen, der automatisk er oprettet af BIOS, såsom at vende BIOS-indstillingerne tilbage til de sidst velfungerende indstillinger (sidste kendte gode konfiguration).

Konfiguration af et RAID-sæt

RAID-niveauer

	RAID 0	RAID 1	RAID 10
Minimum antal harddiske	≥2	2	4
Array-kapacitet	Antal harddiske * Størrelse på mindste drev	Størrelse på mindste drev	(Antal harddiske/2) * Størrelse på mindste drev
Fejltolerance	Nej	Ja	Ja

Før du begynder, bedes du forberede følgende elementer:

• Mindst to SATA-harddiske eller M.2 SATA SSD. (For at sikre optimal ydeevne anbefales det, at du bruger to harddiske med identisk model og kapacitet).
• En Windows installationsdisk.
• Bundkort driverdisk.
• Et USB-drev.

Konfiguration af SATA-controllere

1. Installation af harddiske
   Installer harddiskene/SSD'erne i SATA/M.2-stikkene på bundkortet. Tilslut derefter strømstikkene fra din strømforsyning til harddiskene.

2. Konfiguration af SATA-controller-tilstand i BIOS-opsætning
   Sørg for at konfigurere SATA-controller-tilstanden korrekt i systemets BIOS-opsætning.
   Trin:
   1. Tænd din computer og tryk <Delete> for at åbne BIOS-opsætning under POST (Power-On Self-Test). Under Chipset, sørg for, at APU SATA Port Enable og Chipset SATA Port Enable er aktiveret. Indstil SATA Mode til RAID. Gem derefter indstillingerne og genstart din computer.
   2. Hvis du vil konfigurere UEFI RAID, følg trinene i "C-1." (C-1.). For at åbne den ældre RAID ROM, gem indstillingerne og afslut BIOS-opsætningen. Se "C-2" (C-2) for mere information.

BIOS-opsætningsmenuerne beskrevet i dette afsnit kan afvige fra de nøjagtige indstillinger for dit bundkort. De faktiske BIOS-opsætningsmenuindstillinger, du vil se, afhænge af det bundkort, du har, og BIOS-versionen.

3. 1. UEFI RAID-konfiguration
      Kun Windows 10 64-bit understøtter UEFI RAID-konfiguration.
      Trin:
      1. I BIOS-opsætning, gå til BIOS og indstil Windows 10 Features til Windows 10 og CSM Support til Disabled. Gem ændringerne og afslut BIOS-opsætning.
      2. Efter systemgenstart, åbn BIOS-opsætning igen. Gå derefter ind i under-menuen Peripherals\RAIDXpert2 Configuration Utility.
      3. På RAIDXpert2 Configuration Utility-skærmen, tryk <Enter> på Array Management (Array-administration) for at åbne skærmen Create Array (Opret array). Vælg derefter et RAID-niveau. Understøttede RAID-niveauer inkluderer RAID 0, RAID 1 og RAID 10 (de tilgængelige valg afhænger af antallet af installerede harddiske). Tryk derefter <Enter> på Select Physical Disks (Vælg fysiske diske) for at åbne skærmen Select Physical Disks.
      4. På Select Physical Disks-skærmen, vælg de harddiske, der skal inkluderes i RAID-arrayet, og sæt dem til Enabled (Aktiveret). Brug derefter pil ned-tasten for at flytte til Apply Changes (Anvend ændringer) og tryk <Enter>. Vend derefter tilbage til den forrige skærm og indstil Array Size (Array-størrelse), Array Size Unit (Array-størrelsesenhed), Read Cache Policy (Læsecache-politik) og Write Cache Policy (Skrivecache-politik).
      5. Efter at have indstillet kapaciteten, flyt til Create Array (Opret array) og tryk <Enter> for at starte.
      6. Efter fuldførelse vil du blive ført tilbage til Array Management-skærmen. Under Manage Array Properties (Administrer array-egenskaber) kan du se den nye RAID-volumen og information om RAID-niveau, array-navn, array-kapacitet osv.
   2. Konfiguration af ældre RAID ROM
      Åbn den ældre RAID BIOS-opsætningsværktøj for at konfigurere et RAID-array. Spring dette trin over og fortsæt med installationen af Windows-operativsystemet for en ikke-RAID-konfiguration.
      Trin:

1. Efter POST-hukommelsestesten begynder, og før operativsystemets opstart begynder, skal du lede efter en meddelelse, der siger "Press <Ctrl-R> to Configure" (Tryk <Ctrl-R> for at konfigurere). Tryk <Ctrl> + <R> for at åbne RAID BIOS-opsætningsværktøjet.
2. For at oprette et nyt array, tryk <Enter> på indstillingen Create Array (Opret array).
3. Valglinjen vil flytte sig til sektionen Disks (Diske) til højre på skærmen. Vælg de harddiske, der skal inkluderes i RAID-arrayet. Brug op- eller ned-piltasten til at vælge en harddisk og tryk <Insert>. Den valgte harddisk vil blive vist med grønt. For at bruge alle harddiskene, tryk blot <A> for at vælge alle. Tryk derefter <Enter>, og valglinjen vil flytte sig til sektionen User Input (Brugerinput) nederst til venstre på skærmen.
4. Vælg først en RAID mode (RAID-tilstand) og tryk <Enter>. De tilgængelige valg afhænger af antallet af installerede harddiske. Følg derefter instruktionerne på skærmen for at angive array-størrelsen. Du kan vælge All available space (Al tilgængelig plads) for at bruge den maksimale tilladte størrelse, eller bruge op- eller ned-piltasten til at justere størrelsen og trykke <Enter>.
5. Vælg en caching-tilstand. Indstillinger inkluderer Read/Write (Læs/Skriv), Read Only (Kun læsning) og None (Ingen). Tryk derefter <Enter> for at fortsætte.
6. Endelig vil en meddelelse, der siger "Confirm Creation of Array" (Bekræft oprettelse af array), vises. Tryk <C> for at bekræfte eller <Esc> for at vende tilbage til den forrige skærm.
7. Når det er fuldført, vil du se det nye array på hovedskærmen. For at afslutte RAID BIOS-værktøjet, tryk <Esc> og tryk derefter <C> for at bekræfte.

Installation af SATA RAID/AHCI-driver og operativsystem
Med de korrekte BIOS-indstillinger er du klar til at installere operativsystemet.

Installation af operativsystemet
Da nogle operativsystemer allerede inkluderer SATA RAID/AHCI-driver, behøver du ikke at installere separate RAID/AHCI-drivere under Windows-installationsprocessen. Efter at operativsystemet er installeret, anbefaler vi, at du installerer alle nødvendige drivere fra bundkortets driverdisk ved hjælp af "Xpress Install" (Xpress Install) for at sikre systemets ydeevne og kompatibilitet. Hvis det operativsystem, der skal installeres, kræver, at du leverer yderligere SATA RAID/AHCI-driver under OS-installationsprocessen, bedes du se trinene nedenfor:

1. Kopier Hw10-mappen under \Boot-mappen på driverdisken til dit USB-drev.
2. Start fra Windows-installationsdisken og udfør standard OS-installations trin. Når skærmen, der beder dig om at indlæse driveren, vises, vælg Browse (Gennemse).
3. Indsæt USB-drevet og naviger derefter til driverens placering. Driverens placering er som følger: \Hw10\RAID\x64
4. Vælg først AMD-RAID Bottom Device (AMD-RAID Bund Enhed) og klik Next (Næste) for at indlæse driveren. Vælg derefter AMD-RAID Controller (AMD-RAID Controller) og klik Next (Næste) for at indlæse driveren. Fortsæt til sidst OS-installationen.

Besøg venligst GIGABYTEs hjemmeside for detaljer om konfiguration af et RAID-array.

Driverinstallation

• Før du installerer driverne, skal du først installere operativsystemet. (Følgende instruktioner bruger Windows 10 som eksempeloperativsystem).
• Efter installation af operativsystemet, indsæt bundkortets driverdisk i dit optiske drev. Klik på meddelelsen "Tap to choose what happens with this disc" (Tryk for at vælge, hvad der skal ske med denne disk) i øverste højre hjørne af skærmen og vælg "Run Run.exe." (Kør Run.exe). (Eller gå til Denne computer, dobbeltklik på det optiske drev og udfør Run.exe-programmet).

"Xpress Install" (Xpress Install) scanner automatisk dit system og viser derefter alle de drivere, der anbefales at installere. Du kan klikke på Xpress Install (Xpress Install) knappen, og "Xpress Install" (Xpress Install) vil installere alle de valgte drivere. Eller klik på pilen ikonet for individuelt at installere de drivere, du har brug for.

Besøg venligst GIGABYTEs hjemmeside for mere softwareinformation.

Besøg venligst GIGABYTEs hjemmeside for detaljer om konfiguration af lydsoftwaren.

Kontakt os
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Teknisk og ikke-teknisk support (Salg/Marketing): http://esupport.gigabyte.com
WEB-adresse (engelsk): http://www.gigabyte.com
WEB-adresse (kinesisk): http://www.gigabyte.tw

• GIGABYTE eSupport
  For at indsende et teknisk eller ikke-teknisk spørgsmål (Salg/Marketing), følg linket til: http://esupport.gigabyte.com


Identifikation af din bundkortrevision
Revisionsnummeret på dit bundkort ser sådan ud: "REV: X.X." (REV: X.X.). F.eks. "REV: 1.0" (REV: 1.0) betyder, at bundkortets revision er 1.0. Kontroller din bundkortrevision, før du opdaterer bundkortets BIOS, drivere, eller når du søger teknisk information.
Eksempel:

For flere produktdetaljer, besøg venligst GIGABYTEs hjemmeside.

Ophavsret
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rettigheder forbeholdes. Varemærkerne nævnt i denne manual er lovligt registreret til deres respektive ejere.

Referencer

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Download manual

Her kan du downloade fuld pdf-version af manualen, den kan indeholde yderligere sikkerhedsinstruktioner, garantioplysninger, FCC-regler osv.

Download GIGABYTE GA-A320MA-M.2 - Bundkort manual

Tilgængelige sprog
