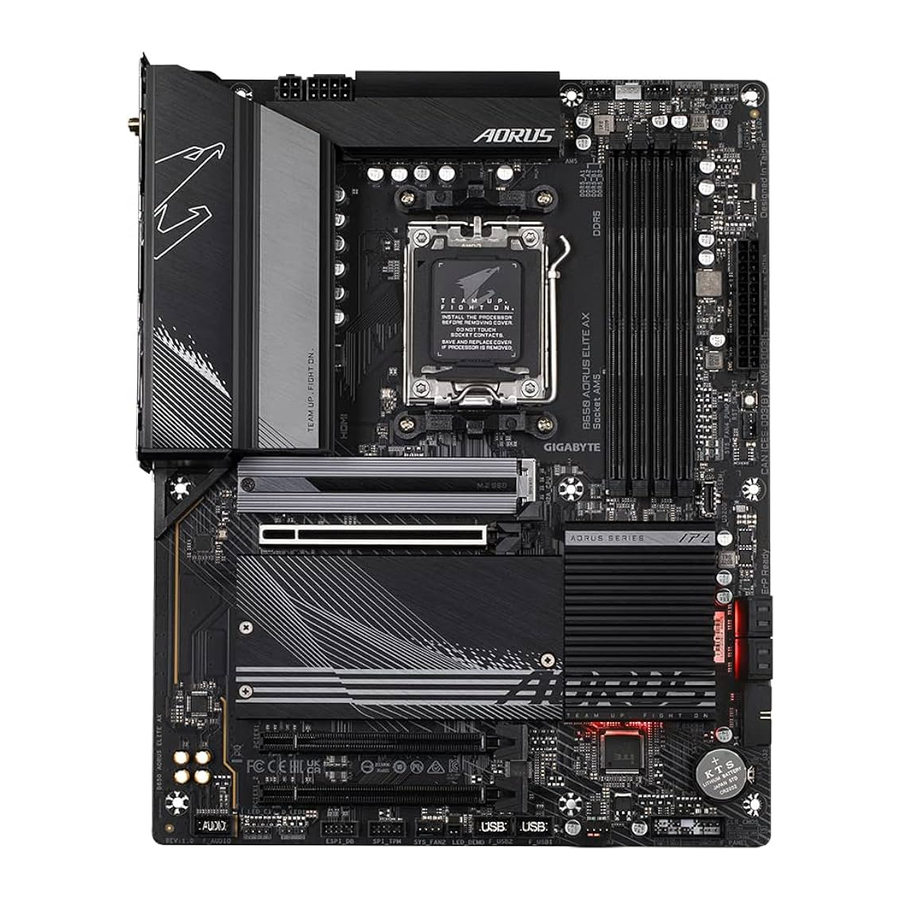

Mwongozo wa Ubao Mama wa Gigabyte B650 AORUS ELITE AX - AM5 ATX

Mwongozo huu ni kwa ajili ya miundo ya ubao mama:

• B650 AORUS ELITE AX
• B650 AORUS ELITE

Kutambua Toleo la Ubao Mama Wako

Nambari ya toleo kwenye ubao mama wako inaonekana hivi: "REV: X.X." Kwa mfano, "REV: 1.0" inamaanisha toleo la ubao mama ni 1.0. Angalia toleo la ubao mama wako kabla ya kusasisha BIOS ya ubao mama, viendeshi, au unapotafuta habari za kiufundi.
Mfano:

Utangulizi wa Bidhaa

Mpangilio wa Ubao Mama

1. Ni kwa ajili ya B650 AORUS ELITE AX pekee.

Mchoro wa Kizuizi cha Ubao Mama

1. Ni kwa ajili ya B650 AORUS ELITE AX pekee.

Yaliyomo Ndani ya Sanduku

• Ubao mama wa B650 AORUS ELITE AX au B650 AORUS ELITE
• Mwongozo wa Mtumiaji
• Antena①
• Kebo mbili za SATA
• Skurubu/simamo ya M.2
• Kiunganishi kimoja cha G
• Yaliyomo kwenye sanduku hapo juu ni kwa ajili ya marejeleo pekee na vitu halisi vitategemea kifurushi cha bidhaa unachopata. Yaliyomo kwenye sanduku yanaweza kubadilika bila taarifa.

Usakinishaji wa Vifaa

Tahadhari za Usakinishaji

Ubao mama una saketi na vipengele vingi vya kielektroniki ambavyo vinaweza kuharibika kutokana na msukumo wa umeme tuli (ESD). Kabla ya usakinishaji, soma kwa uangalifu mwongozo wa mtumiaji na ufuate taratibu hizi:

• Kabla ya usakinishaji, hakikisha chasisi inafaa ubao mama.
• Kabla ya usakinishaji, usiondoe au kuvunja kibandiko cha S/N (Nambari ya Mfululizo) cha ubao mama au kibandiko cha udhamini kilichotolewa na muuzaji wako. Vibandiko hivi vinahitajika kwa uthibitishaji wa udhamini.
• Daima ondoa nguvu za AC kwa kuchomoa kebo ya umeme kutoka kwa plagi kabla ya kusakinisha au kuondoa ubao mama au vipengele vingine vya maunzi.
• Wakati wa kuunganisha vipengele vya maunzi kwenye viunganishi vya ndani kwenye ubao mama, hakikisha vimeunganishwa kwa uthabiti na usalama.
• Wakati wa kushughulikia ubao mama, epuka kugusa njia zozote za chuma au viunganishi.
• Ni bora kuvaa mkanda wa mkononi wa msukumo wa umeme tuli (ESD) wakati wa kushughulikia vipengele vya kielektroniki kama vile ubao mama, CPU au kumbukumbu. Ikiwa huna mkanda wa mkononi wa ESD, weka mikono yako ikiwa mikavu na kwanza gusa kitu cha chuma ili kuondoa umeme tuli.
• Kabla ya kusakinisha ubao mama, tafadhali uweke juu ya pedi ya antistatiki au ndani ya chombo cha kulinda umeme tuli.
• Kabla ya kuunganisha au kuchomoa kebo ya usambazaji wa umeme kutoka kwa ubao mama, hakikisha usambazaji wa umeme umezimwa.
• Kabla ya kuwasha umeme, hakikisha voltage ya usambazaji wa umeme imewekwa kulingana na kiwango cha voltage cha eneo lako.
• Kabla ya kutumia bidhaa, tafadhali hakikisha kuwa nyaya zote na viunganishi vya umeme vya vipengele vyako vya maunzi vimeunganishwa.
• Ili kuzuia uharibifu wa ubao mama, usiruhusu skrubu ziguse saketi ya ubao mama au vipengele vyake.
• Hakikisha hakuna skrubu zilizosalia au vipengele vya chuma vilivyowekwa kwenye ubao mama au ndani ya casing ya kompyuta.
• Usiweke mfumo wa kompyuta kwenye uso usio sawa.
• Usiweke mfumo wa kompyuta katika mazingira ya joto la juu au yenye unyevunyevu.
• Kuwasha umeme wa kompyuta wakati wa mchakato wa usakinishaji kunaweza kusababisha uharibifu wa vipengele vya mfumo pamoja na madhara ya kimwili kwa mtumiaji.
• Ikiwa huna uhakika kuhusu hatua zozote za usakinishaji au una tatizo linalohusiana na matumizi ya bidhaa, tafadhali wasiliana na fundi wa kompyuta aliyethibitishwa.
• Ikiwa unatumia adapta, kebo ya umeme ya ugani, au ukanda wa umeme, hakikisha unashauriana na maagizo yake ya usakinishaji na/au kuweka msingi.

Vigezo vya Bidhaa

Kumbuka: Usaidizi halisi unaweza kutofautiana na CPU


GIGABYTE inahifadhi haki ya kufanya mabadiliko yoyote kwenye vigezo vya bidhaa na maelezo yanayohusiana na bidhaa bila taarifa ya awali.

• Tafadhali tembelea tovuti ya GIGABYTE kwa orodha za usaidizi za CPU, moduli za kumbukumbu, SSD, na vifaa vya M.2. https://www.gigabyte.com/Motherboard/B650-AORUS-ELITE-AX-rev-10?m=dl#support-dl https://www.gigabyte.com/Motherboard/B650-AORUS-ELITE-rev-10?m=dl#support-dl
• Tafadhali tembelea ukurasa wa SERVICE/SUPPORT\Utility kwenye tovuti ya GIGABYTE ili kupakua toleo jipya zaidi la programu.
  https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Kusakinisha CPU na Kipoezi cha CPU

Soma miongozo ifuatayo kabla ya kuanza kusakinisha CPU:

• Hakikisha kwamba ubao mama unaauni CPU. (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya usaidizi wa CPU.)
• Daima zima kompyuta na uchomoe kebo ya umeme kutoka kwa plagi kabla ya kusakinisha CPU ili kuzuia uharibifu wa maunzi.
• Tafuta pini moja ya CPU. CPU haiwezi kuingizwa ikiwa imeelekezwa vibaya. (Au unaweza kupata notchi kwenye pande zote mbili za CPU na funguo za upatanishi kwenye soketi ya CPU.)
• Weka safu hata na nyembamba ya grisi ya joto kwenye uso wa CPU.
• Usiwashe kompyuta ikiwa kipoezi cha CPU hakijasakinishwa, vinginevyo joto kali na uharibifu wa CPU unaweza kutokea.
• Weka marudio ya mwenyeji wa CPU kulingana na vigezo vya CPU. Haipendekezwi kwamba marudio ya basi ya mfumo yawekwe zaidi ya vigezo vya maunzi kwani hayakidhi mahitaji ya kawaida ya vifaa vya pembeni. Ikiwa unataka kuweka marudio zaidi ya vigezo vya kawaida, tafadhali fanya hivyo kulingana na vigezo vyako vya maunzi ikiwa ni pamoja na CPU, kadi ya graphics, kumbukumbu, gari ngumu, nk.

Angalia Mwelekeo wa CPU

Angalia funguo za upatanishi kwenye soketi ya ubao mama ya CPU na notchi kwenye CPU.

Usiondoe kifuniko cha soketi ya CPU kabla ya kuingiza CPU. Inaweza kujitokeza kutoka kwenye sahani ya mzigo kiotomatiki baada ya kuingiza CPU na kufunga sahani ya mzigo.

• Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu usakinishaji wa maunzi.
  http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Kusakinisha CPU

Fuata hatua zilizo hapa chini ili kusakinisha CPU kwa usahihi kwenye soketi ya ubao mama ya CPU.

1. 1. Bonyeza kwa upole mpini wa lever ya soketi ya CPU chini na mbali na soketi.
   2. Inua kabisa lever ya kufunga ya soketi ya CPU.
   3. Kwa vidole vyako, shikilia kifuniko cha kinga cha plastiki kilichoambatishwa kwenye sahani ya mzigo wa chuma ili kuinua sahani ya mzigo wa chuma.
2. Shikilia CPU kwa vidole vyako kwa kingo. Pangilia alama ya pini moja ya CPU (pembe tatu) na kona ya pini moja ya soketi ya CPU (au unaweza kupangilia notchi za CPU na funguo za upatanishi wa soketi) na uingize kwa upole CPU kwenye nafasi.

3. Hakikisha CPU imesakinishwa vizuri na kisha funga sahani ya mzigo. Salama lever ya soketi chini ya kichupo chake cha kubakiza. Kifuniko cha kinga cha plastiki kitajitokeza chenyewe na kinaweza kuondolewa.
   *Daima badilisha kifuniko cha kinga cha plastiki wakati CPU haijasakinishwa ili kulinda soketi ya CPU.


Usilazimishe kushirikisha lever ya kufunga ya soketi ya CPU wakati CPU haijasakinishwa kwa usahihi kwani hii itaharibu CPU na soketi ya CPU.

Kusakinisha Kipoezi cha CPU

Hakikisha unasakinisha kipoezi cha CPU baada ya kusakinisha CPU. (Mchakato halisi wa usakinishaji unaweza kutofautiana kulingana na kipoezi cha CPU kitakachotumiwa. Rejelea mwongozo wa mtumiaji wa kipoezi chako cha CPU.)

1. Weka safu hata na nyembamba ya grisi ya joto kwenye uso wa CPU iliyosakinishwa.

2. Aina A:
   Hook kipande cha kipoezi cha CPU kwenye lug ya kupachika upande mmoja wa fremu ya kubakiza. Kwenye upande mwingine, sukuma moja kwa moja chini kwenye kipande cha kipoezi cha CPU ili kuiunganisha kwenye lug ya kupachika kwenye fremu ya kubakiza. Zungusha mpini wa cam kutoka upande wa kushoto kwenda upande wa kulia ili kufunga mahali pake.

   Aina B:

   Kwanza ondoa skrubu nne kutoka kwa fremu ya kubakiza CPU na uondoe fremu ya kubakiza CPU. Kisha pangilia skrubu nne za bega kwenye kipoezi cha CPU na stendi kutoka kwenye bamba la nyuma. Funga kila skrubu ya bega katika muundo wa 1-2-3-4 (x) kama inavyoonyeshwa upande wa kulia.


   * Wakati wa kutumia kipoezi cha CPU cha Aina B, haipendekezwi kufunga kila skrubu hadi mwisho katika hatua moja. Fuata mpangilio wa 1-2-3-4, funga skrubu kwa mwendo wa saa mzunguko 1 kwa kila hatua. Rudia hatua za 1-2-3-4 hadi skrubu zote zifungwe.
3. Hatimaye, ambatisha kiunganishi cha umeme cha kipoezi cha CPU kwenye kichwa cha feni ya CPU (CPU_FAN) kwenye ubao mama.


Kusakinisha Kumbukumbu

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kumbukumbu:

• Hakikisha kwamba ubao mama unaauni kumbukumbu. Inapendekezwa kuwa kumbukumbu ya uwezo sawa, chapa, kasi, na chipsi itumike. (Nenda kwenye tovuti ya GIGABYTE kwa kasi za kumbukumbu na moduli za kumbukumbu zinazoungwa mkono.)
• Daima zima kompyuta na uchomoe kebo ya umeme kutoka kwa plagi kabla ya kusakinisha kumbukumbu ili kuzuia uharibifu wa maunzi.
• Moduli za kumbukumbu zina muundo usio na ujinga. Moduli ya kumbukumbu inaweza kusakinishwa katika mwelekeo mmoja tu. Ikiwa huwezi kuingiza kumbukumbu, badilisha mwelekeo.

Usanidi wa Kumbukumbu ya Dual Channel

Ubao mama huu hutoa soketi nne za kumbukumbu na unaauni Teknolojia ya Dual Channel. Baada ya kumbukumbu kusakinishwa, BIOS itatambua kiotomatiki vigezo na uwezo wa kumbukumbu. Kuwezesha modi ya kumbukumbu ya Dual Channel kutaongeza mara mbili bandwidth ya kumbukumbu ya asili.

Soketi nne za kumbukumbu zimegawanywa katika chaneli mbili na kila chaneli ina soketi mbili za kumbukumbu kama ifuatavyo:

• Chaneli A: DDR5_A1, DDR5_A2
• Chaneli B: DDR5_B1, DDR5_B2

* Usanidi wa Kumbukumbu ya Dual Channel Unaopendekezwa:

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
Moduli 2	- -	DS/SS	- -	DS/SS
Moduli 4	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Upande Mmoja, DS=Upande Mbili, "- -"=Hakuna Kumbukumbu)
Kutokana na mapungufu ya CPU, soma miongozo ifuatayo kabla ya kusakinisha kumbukumbu katika modi ya Dual Channel.

1. Modi ya Dual Channel haiwezi kuwezeshwa ikiwa moduli moja tu ya kumbukumbu imesakinishwa.

2. Wakati wa kuwezesha modi ya Dual Channel na moduli mbili au nne za kumbukumbu, inashauriwa kuwa kumbukumbu ya uwezo sawa, chapa, kasi, na chipsi itumike.

Wakati wa kusakinisha moduli moja ya kumbukumbu, tunapendekeza uisakinishe kwenye soketi ya DDR5_A2 au DDR5_B2.

Kusakinisha Kadi ya Upanuzi

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kadi ya upanuzi:

• Hakikisha ubao mama unaauni kadi ya upanuzi. Soma kwa makini mwongozo uliokuja na kadi yako ya upanuzi.
• Zima kompyuta kila wakati na uchomoe kebo ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha kadi ya upanuzi ili kuzuia uharibifu wa maunzi.

Fuata hatua zilizo hapa chini ili kusakinisha kadi yako ya upanuzi kwa usahihi kwenye nafasi ya upanuzi.

1. Tafuta nafasi ya upanuzi ambayo inaauni kadi yako. Ondoa kifuniko cha chuma cha nafasi kutoka kwa paneli ya nyuma ya chasi.

2. Pangilia kadi na nafasi, na ubonyeze kadi chini hadi imekaa kikamilifu kwenye nafasi.

3. Hakikisha kuwa kadi ya upanuzi imekaa kikamilifu kwenye nafasi yake.

4. Salimisha bano la chuma la kadi kwenye paneli ya nyuma ya chasi kwa skrubu.

5. Baada ya kusakinisha kadi zote za upanuzi, badilisha kifuniko (vifuniko) cha chasi.

6. Washa kompyuta yako. Ikiwa ni lazima, nenda kwa Usanidi wa BIOS ili kufanya mabadiliko yoyote ya BIOS yanayohitajika kwa kadi zako za upanuzi.

7. Sakinisha kiendeshi kilichotolewa na kadi ya upanuzi kwenye mfumo wako wa uendeshaji.

Viunganishi vya Paneli ya Nyuma

1. Kitufe cha Q-Flash Plus (Kumbuka)
   Q-Flash Plus hukuruhusu kusasisha BIOS wakati mfumo wako umezimwa (hali ya kuzima ya S5). Hifadhi BIOS ya hivi punde kwenye kiendeshi cha USB na uichomeke kwenye mlango maalum, na kisha sasa unaweza kuwasha BIOS kiotomatiki kwa kubonyeza tu kitufe cha Q-Flash Plus. QFLED itamulika wakati BIOS inayolingana na shughuli za kumulika zinaanza na itaacha kumulika wakati kumulika kwa BIOS kuu kumekamilika.
2. Viunganishi vya Antena vya SMA (2T2R)1
   Tumia kiunganishi hiki kuunganisha antena.
   Kaza antena kwenye viunganishi vya antena na kisha uelekeze antena kwa usahihi ili kupata mapokezi bora ya mawimbi.
3. DisplayPort
   DisplayPort hutoa picha na sauti ya dijiti ya hali ya juu, inasaidia usambazaji wa sauti wa pande mbili. Unaweza kutumia mlango huu kuunganisha kifuatiliaji chako kinachotumia DisplayPort. Kumbuka: Teknolojia ya DisplayPort inaweza kusaidia azimio la juu zaidi la 3840x2160@144 Hz lakini maazimio halisi yanayotumika yanategemea kifuatiliaji kinachotumiwa.
4. Lango la HDMI
   Lango la HDMI linafuata HDCP 2.3 na linaauni miundo ya Dolby TrueHD na DTS HD Master Audio. Pia inasaidia hadi pato la sauti la LPCM la chaneli 7.1 la 192KHz/24bit. Unaweza kutumia mlango huu kuunganisha kifuatiliaji chako kinachotumia HDMI. Azimio la juu zaidi linalotumika ni 4096x2160@60 Hz, lakini maazimio halisi yanayotumika yanategemea kifuatiliaji kinachotumiwa.
   Baada ya kusakinisha kifaa cha DisplayPort/HDMI, hakikisha kuwa umeweka kifaa chaguo-msingi cha kucheza sauti kuwa DisplayPort/HDMI. (Jina la kipengee linaweza kutofautiana kulingana na mfumo wako wa uendeshaji.)
5. Lango la USB 2.0/1.1
   Lango la USB linaauni vipimo vya USB 2.0/1.1. Tumia mlango huu kwa vifaa vya USB.
6. Lango la USB 3.2 Gen 1
   Lango la USB 3.2 Gen 1 linaauni vipimo vya USB 3.2 Gen 1 na linaoana na vipimo vya USB 2.0. Tumia mlango huu kwa vifaa vya USB.
   • Wakati wa kuondoa kebo iliyounganishwa kwenye kiunganishi cha paneli ya nyuma, kwanza ondoa kebo kutoka kwa kifaa chako na kisha uiondoe kutoka kwa ubao mama.
   • Wakati wa kuondoa kebo, ivute moja kwa moja kutoka kwa kiunganishi. Usiitikise upande hadi upande ili kuzuia mzunguko mfupi wa umeme ndani ya kiunganishi cha kebo.
7. Lango la USB Type-C® (lenye Usaidizi wa USB 3.2 Gen 2)
   Lango la USB linalobadilika linaauni vipimo vya USB 3.2 Gen 2 na linaoana na vipimo vya USB 3.2 Gen 1 na USB 2.0. Tumia mlango huu kwa vifaa vya USB.
8. Lango la RJ-45 LAN
   Lango la Gigabit Ethernet LAN hutoa muunganisho wa Mtandao kwa kiwango cha data cha hadi 2.5 Gbps. Yafuatayo yanaelezea hali za LED za lango la LAN.


   Kasi LED:
   Hali	Maelezo
   Rangi ya chungwa	Kiwango cha data cha 2.5 Gbps
   Kijani	Kiwango cha data cha 1 Gbps
   Imezimwa	Kiwango cha data cha 100 Mbps
   Shughuli LED:
   Hali	Maelezo
   Kumulika	Usambazaji au upokeaji wa data unafanyika
   Imezimwa	Hakuna usambazaji au upokeaji wa data unaofanyika

• Lango la USB 3.2 Gen 2 Type-A (Nyekundu)
  Lango la USB 3.2 Gen 2 linaauni vipimo vya USB 3.2 Gen 2 na linaoana na vipimo vya USB 3.2 Gen 1 na USB 2.0. Tumia mlango huu kwa vifaa vya USB.
• Lango la USB 3.2 Gen 2 Type-A (Nyekundu) (Lango la Q-Flash Plus)
  Lango la USB 3.2 Gen 2 linaauni vipimo vya USB 3.2 Gen 2 na linaoana na vipimo vya USB 3.2 Gen 1 na USB 2.0. Tumia mlango huu kwa vifaa vya USB. Kabla ya kutumia Q-Flash Plus (Kumbuka), hakikisha kuwa umeingiza kiendeshi cha USB kwenye mlango huu kwanza.
• Ingizo la Laini/Pato la Spika wa Nyuma
  Jeki ya ingizo la laini. Tumia jeki hii ya sauti kwa vifaa vya kuingiza laini kama vile kiendeshi cha macho, walkman, n.k.
• Pato la Laini/Pato la Spika wa Mbele
  Jeki ya pato la laini.
• Ingizo la Maikrofoni/Pato la Spika wa Kati/Subwoofer
  Jeki ya ingizo la maikrofoni.
  Usanidi wa Jeki ya Sauti:

  Jeki	Sikizi/chaneli 2	Chaneli 4	Chaneli 5.1	Chaneli 7.1
  k. Ingizo la Laini/Pato la Spika wa Nyuma
  l. Pato la Laini/Pato la Spika wa Mbele
  m. Ingizo la Maikrofoni/Pato la Spika wa Kati/Subwoofer
  Pato la Laini la Paneli ya Mbele/Pato la Spika wa Upande

  Unaweza kubadilisha utendaji wa jeki ya sauti kwa kutumia programu ya sauti. Ili kusanidi sauti ya chaneli 7.1, fikia programu ya sauti kwa mipangilio ya sauti.

  Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi programu ya sauti.
  https://www.gigabyte.com/WebPage/697/realtek897-audio.html

(Kumbuka) Ili kuwezesha kitendakazi cha Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE kwa maelezo zaidi.

Vitufe na LED za Ndani

Kitufe cha Haraka

Kitufe cha kuweka upya (RST_SW) huruhusu watumiaji kuwasha/kuzima kompyuta haraka katika mazingira ya wazi wakati wanataka kubadilisha vipengele vya maunzi au kufanya majaribio ya maunzi.

Kitufe cha kuweka upya hukupa vitendakazi kadhaa vya kutumia. Ili kupanga upya kitufe ili kufanya kazi tofauti, tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "RST_SW (MULTIKEY)" kwa maelezo zaidi.

LED za Hali

LED za hali zinaonyesha ikiwa CPU, kumbukumbu, kadi ya michoro na mfumo wa uendeshaji vinafanya kazi vizuri baada ya kuwasha mfumo. Ikiwa LED ya CPU/DRAM/VGA imewashwa, hiyo inamaanisha kuwa kifaa kinacholingana hakifanyi kazi kawaida; ikiwa LED ya BOOT imewashwa, hiyo inamaanisha kuwa bado haujaingia kwenye mfumo wa uendeshaji.

CPU: LED ya hali ya CPU
DRAM: LED ya hali ya kumbukumbu
VGA: LED ya hali ya kadi ya michoro
BOOT: LED ya hali ya mfumo wa uendeshaji

Viunganishi vya Ndani

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. D_LED1/D_LED2
8. CPU_LED
9. LED_C1/LED_C2
10. SATA3 0/1/2/3
11. BAT
12. M2A_CPU/M2B_CPU/M2C_SB
13. F_PANEL
14. F_AUDIO
15. F_U320G
16. F_U32
17. F_USB1/F_USB2
18. SPI_TPM
19. CLR_CMOS
20. RST

Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

• Kwanza hakikisha kuwa vifaa vyako vinafuata viunganishi unavyotaka kuunganisha.
• Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa vifaa.
• Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kuwa kebo ya kifaa imeunganishwa kwa usalama kwenye kiunganishi kwenye ubao mama.

ATX_12V1/ATX_12V/ATX (Viunganishi vya Nguvu vya 2x2, 2x4, 12V na Kiunganishi Kikuu cha Nguvu cha 2x12)

Kwa matumizi ya kiunganishi cha nguvu, usambazaji wa nguvu unaweza kutoa nguvu ya kutosha na thabiti kwa vipengele vyote kwenye ubao mama. Kabla ya kuunganisha kiunganishi cha nguvu, kwanza hakikisha usambazaji wa nguvu umezimwa na vifaa vyote vimewekwa vizuri. Kiunganishi cha nguvu kina muundo usio na makosa. Unganisha kebo ya usambazaji wa nguvu kwenye kiunganishi cha nguvu katika mwelekeo sahihi.

Kiunganishi cha nguvu cha 12V hasa hutoa nguvu kwa CPU. Ikiwa kiunganishi cha nguvu cha 12V hakijaunganishwa, kompyuta haitaanza.
Ili kukidhi mahitaji ya upanuzi, inashauriwa kuwa usambazaji wa nguvu unaoweza kuhimili matumizi ya nguvu ya juu utumike (500W au zaidi). Ikiwa usambazaji wa nguvu unatumiwa ambao hautoi nguvu inayohitajika, matokeo yanaweza kusababisha mfumo usio imara au usioweza kuwashwa.

CPU_FAN/SYS_FAN1/2/3 (Vichwa vya Feni)

Vichwa vyote vya feni kwenye ubao mama huu vina pini 4. Vichwa vingi vya feni vina muundo wa uingizaji usio na makosa. Unapounganisha kebo ya feni, hakikisha kuwa umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ndio waya wa ardhini). Kazi ya udhibiti wa kasi inahitaji matumizi ya feni yenye muundo wa udhibiti wa kasi ya feni. Kwa utaftaji bora wa joto, inashauriwa kuwa feni ya mfumo iwekwe ndani ya chasi.

SYS_FAN4_PUMP (Kichwa cha Pampu ya Feni/Upoaji wa Maji wa Mfumo)

Kichwa cha feni/pampu kina pini 4. Vichwa vingi vya feni vina muundo wa uingizaji usio na makosa. Unapounganisha kebo ya feni, hakikisha kuwa umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ndio waya wa ardhini). Kazi ya udhibiti wa kasi inahitaji matumizi ya feni yenye muundo wa udhibiti wa kasi ya feni. Kwa utaftaji bora wa joto, inashauriwa kuwa feni ya mfumo iwekwe ndani ya chasi. Kichwa pia hutoa udhibiti wa kasi kwa pampu ya upoaji wa maji. Tafadhali nenda kwenye ukurasa wa "BIOS Setup" wa tovuti ya GIGABYTE na utafute "Smart Fan 6" kwa maelezo zaidi.

CPU_OPT (Kichwa cha Feni ya CPU ya Upoaji wa Maji)

Kichwa cha feni kina pini 4 na kina muundo wa uingizaji usio na makosa. Vichwa vingi vya feni vina muundo wa uingizaji usio na makosa. Unapounganisha kebo ya feni, hakikisha kuwa umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ndio waya wa ardhini). Kazi ya udhibiti wa kasi inahitaji matumizi ya feni yenye muundo wa udhibiti wa kasi ya feni.

Kiunganishi	CPU_FAN	SYS_FAN1/2/3	SYS_FAN4_PUMP	CPU_OPT
Upeo wa Sasa	2A	2A	2A	2A
Upeo wa Nguvu	24W	24W	24W	24W

• Hakikisha umeunganisha nyaya za feni kwenye vichwa vya feni ili kuzuia CPU yako na mfumo usipate joto kupita kiasi. Joto kupita kiasi linaweza kusababisha uharibifu wa CPU au mfumo unaweza kukwama.
• Vichwa hivi vya feni sio vizuizi vya jumper vya usanidi. Usiweke kofia ya jumper kwenye vichwa.

D_LED1/D_LED2 (Vichwa vya Ukanda wa LED Unaoweza Kushughulikiwa)

Vichwa vinaweza kutumika kuunganisha ukanda wa kawaida wa LED unaoweza kushughulikiwa wa 5050, na kiwango cha juu cha nguvu cha 5A (5V) na idadi ya juu ya LED 1000.


Unganisha ukanda wako wa LED unaoweza kushughulikiwa kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini 1 ya kichwa cha ukanda wa LED unaoweza kushughulikiwa. Muunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.

CPU_LED (Kichwa cha Ukanda wa LED wa Kipooza CPU/Ukanda wa LED wa RGB)

Kichwa kinaweza kutumika kuunganisha ukanda wa LED wa kipooza CPU au ukanda wa kawaida wa 5050 RGB LED (12V/G/R/B), na kiwango cha juu cha nguvu cha 2A (12V) na urefu wa juu wa 2m.

Unganisha ukanda wa LED wa kipooza CPU/ukanda wa LED wa RGB kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini 1 (12V) ya kichwa hiki. Muunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.

LED_C1/LED_C2 (Vichwa vya Ukanda wa LED wa RGB)

Vichwa vinaweza kutumika kuunganisha ukanda wa kawaida wa 5050 RGB LED (12V/G/R/B), na kiwango cha juu cha nguvu cha 2A (12V) na urefu wa juu wa 2m.

Unganisha ukanda wako wa LED wa RGB kwenye kichwa. Pini ya nguvu (iliyowekwa alama na pembetatu kwenye plagi) ya ukanda wa LED lazima iunganishwe kwenye Pini 1 (12V) ya kichwa hiki. Muunganisho usio sahihi unaweza kusababisha uharibifu wa ukanda wa LED.

Kwa jinsi ya kuwasha/kuzima taa za ukanda wa LED, tafadhali nenda kwenye ukurasa wa "Vipengele Vya Kipekee" wa tovuti ya GIGABYTE.
Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa vifaa.

SATA3 0/1/2/3 (Viunganishi vya SATA 6Gb/s)

Viunganishi vya SATA vinatii kiwango cha SATA 6Gb/s na vinaendana na kiwango cha SATA 3Gb/s na SATA 1.5Gb/s. Kila kiunganishi cha SATA kinasaidia kifaa kimoja cha SATA. Viunganishi vya SATA vinasaidia RAID 0, RAID 1, na RAID 10. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" wa tovuti ya GIGABYTE kwa maagizo kuhusu kusanidi safu ya RAID.

Ili kuwezesha uchomekaji moto kwa bandari za SATA, tafadhali nenda kwenye ukurasa wa "BIOS Setup" wa tovuti ya GIGABYTE na utafute "SATA Configuration" kwa maelezo zaidi.

BAT (Betri)

Betri hutoa nishati ili kuhifadhi thamani (kama vile usanidi wa BIOS, taarifa za tarehe na saa) katika CMOS wakati kompyuta imezimwa. Badilisha betri wakati volteji ya betri inaposhuka hadi kiwango cha chini, au thamani za CMOS zinaweza zisiwe sahihi au zinaweza kupotea.

Unaweza kufuta thamani za CMOS kwa kuondoa betri:

1. Zima kompyuta yako na uchomoe kamba ya umeme.

2. Ondoa betri kwa uangalifu kutoka kwa kishikilia betri na usubiri kwa dakika moja. (Au tumia kitu cha chuma kama vile bisibisi kugusa vituo chanya na hasi vya kishikilia betri, na kuzifanya ziwe fupi kwa sekunde 5.)

3. Badilisha betri.

4. Chomeka kamba ya umeme na uwashe tena kompyuta yako.

• Daima zima kompyuta yako na uchomoe kamba ya umeme kabla ya kubadilisha betri.
• Badilisha betri na inayolingana. Uharibifu wa vifaa vyako unaweza kutokea ikiwa betri itabadilishwa na mfumo usio sahihi.
• Wasiliana na mahali pa ununuzi au muuzaji wa eneo lako ikiwa hauwezi kubadilisha betri mwenyewe au huna uhakika kuhusu mfumo wa betri.
• Wakati wa kusakinisha betri, zingatia mwelekeo wa upande chanya (+) na upande hasi (-) wa betri (upande chanya unapaswa kuelekea juu).
• Betri zilizotumika lazima zishughulikiwe kwa mujibu wa kanuni za mazingira za eneo lako.

M2A_CPU/M2B_CPU/M2C_SB (Viunganishi vya Soketi 3 vya M.2)

Kuna aina mbili za SSD za M.2: SSD za M.2 SATA na SSD za M.2 PCIe. Motherboard hii inasaidia tu SSD za M.2 PCIe. Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumika kuunda seti ya RAID na diski kuu ya SATA. Tafadhali nenda kwenye ukurasa wa "Kusanidi Seti ya RAID" wa tovuti ya GIGABYTE kwa maagizo kuhusu kusanidi safu ya RAID.

Fuata hatua zilizo hapa chini ili kusakinisha SSD ya M.2 kwa usahihi katika kiunganishi cha M.2.
Hatua ya 1:
Fungua skrubu kwenye heatsink ya motherboard diagonally ili kuondoa heatsink. Chagua slot ya M.2 unayotaka kutumia na ubonyeze chini kwenye klipu ya M.2 EZ-Latch ili kuifungua. Legeza klipu ya M.2 EZ-Latch na bisibisi, isogeze kwenye tundu la kupachika la SSD yako ya M.2 na uikaze kwenye tundu.

• Ikiwa unataka kusakinisha SSD ya M.2 ambayo ilikuja na heatsink yake mwenyewe, lazima uondoe klipu ya EZ-Latch kwanza na utumie skrubu na standoff iliyotolewa ili kufunga SSD.
• Ikiwa unataka kusakinisha SSD ya M.2 kwenye tundu la 110mm ambalo tayari lina standoff ya heatsink ya motherboard, hakikisha umeondoa klipu ya EZ-Latch kwanza na utumie skrubu ya heatsink ya motherboard ili kulinda heatsink na SSD.

Hatua ya 2:
Ingiza SSD ya M.2 kwenye kiunganishi cha M.2 kwa pembe. Bonyeza chini kwenye mwisho wa mbele wa SSD ya M.2 na ufunge klipu ya M.2 EZ-Latch ili kulinda SSD ya M.2.

Hatua ya 3:
Ondoa filamu ya kinga kutoka chini ya heatsink ya motherboard na kisha ubadilishe heatsink na uimarishe skrubu diagonally.

*Aina za SSD za M.2 zinazoungwa mkono na kila kiunganishi cha M.2:

	SSD ya M.2 PCIe x4	SSD ya M.2 PCIe x2	SSD ya M.2 SATA
M2A_CPU
M2B_CPU
M2C_SB

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi kuhusu kutumia M.2 EZ-Latch.
Sakinisha SSD ya M.2:https://www.gigabyte.com/WebPage/919/M2-ezlatch.html
*Muundo wa heatsink ya Motherboard unaweza kutofautiana kulingana na mfumo.

F_PANEL (Kichwa cha Paneli ya Mbele)

Unganisha swichi ya kuwasha, swichi ya kuweka upya, spika, swichi/sensor ya kuingilia ndani ya chasi na kiashiria cha hali ya mfumo kwenye chasi kwenye kichwa hiki kulingana na migawo ya pini iliyo hapa chini. Kumbuka pini chanya na hasi kabla ya kuunganisha nyaya.

• PLED/PWR_LED (LED ya Nishati):

  Inaunganishwa kwenye kiashiria cha hali ya nishati kwenye paneli ya mbele ya chasi. LED huwashwa wakati mfumo unafanya kazi. LED huzimwa wakati mfumo uko katika hali ya kulala ya S3/S4 au umezimwa (S5).
• PW (Swichi ya Nishati):
  Inaunganishwa kwenye swichi ya nishati kwenye paneli ya mbele ya chasi. Unaweza kusanidi njia ya kuzima mfumo wako kwa kutumia swichi ya nishati (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Soft-Off by PWR-BTTN" kwa maelezo zaidi).
• SPEAK (Spika):
  Inaunganishwa kwenye spika kwenye paneli ya mbele ya chasi. Mfumo huripoti hali ya uanzishaji wa mfumo kwa kutoa msimbo wa mlio. Mlio mfupi mmoja utasikika ikiwa hakuna tatizo litakalogunduliwa wakati wa uanzishaji wa mfumo.
• HD (LED ya Shughuli ya Hifadhi Ngumu):
  Inaunganishwa kwenye LED ya shughuli ya hifadhi ngumu kwenye paneli ya mbele ya chasi. LED huwashwa wakati hifadhi ngumu inasoma au kuandika data.
• RES (Swichi ya Kuweka Upya):
  Inaunganishwa kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuwasha tena kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.
• CI (Kichwa cha Kuingilia Ndani ya Chasi):
  Inaunganishwa kwenye swichi/sensor ya kuingilia ndani ya chasi kwenye chasi ambayo inaweza kugundua ikiwa kifuniko cha chasi kimeondolewa. Kitendaji hiki kinahitaji chasi yenye swichi/sensor ya kuingilia ndani ya chasi.
• NC: Hakuna muunganisho.

Muundo wa paneli ya mbele unaweza kutofautiana kulingana na chasi. Moduli ya paneli ya mbele hasa inajumuisha swichi ya nishati, swichi ya kuweka upya, LED ya nishati, LED ya shughuli ya hifadhi ngumu, spika na kadhalika. Unapounganisha moduli yako ya paneli ya mbele ya chasi kwenye kichwa hiki, hakikisha migawo ya waya na migawo ya pini inalingana kwa usahihi.

F_AUDIO (Kichwa cha Sauti cha Paneli ya Mbele)

Kichwa cha sauti cha paneli ya mbele kinaauni sauti ya Ubora wa Juu (HD). Unaweza kuunganisha moduli yako ya sauti ya paneli ya mbele ya chasi kwenye kichwa hiki. Hakikisha migawo ya waya ya kiunganishi cha moduli inalingana na migawo ya pini ya kichwa cha motherboard. Muunganisho usio sahihi kati ya kiunganishi cha moduli na kichwa cha motherboard itafanya kifaa kishindwe kufanya kazi au hata kukiharibu.

Baadhi ya chasi hutoa moduli ya sauti ya paneli ya mbele ambayo ina viunganishi vilivyotenganishwa kwenye kila waya badala ya plagi moja. Kwa maelezo kuhusu kuunganisha moduli ya sauti ya paneli ya mbele ambayo ina migawo tofauti ya waya, tafadhali wasiliana na mtengenezaji wa chasi.

F_U320G (Kichwa cha USB Type-C® chenye Usaidizi wa USB 3.2 Gen 2x2)

Kichwa kinatii vipimo vya USB 3.2 Gen 2x2 na kinaweza kutoa bandari moja ya USB.

F_U32 (Kichwa cha USB 3.2 Gen 1)

Kichwa kinatii vipimo vya USB 3.2 Gen 1 na USB 2.0 na kinaweza kutoa bandari mbili za USB. Kwa kununua paneli ya mbele ya hiari ya 3.5" ambayo hutoa bandari mbili za USB 3.2 Gen 1, tafadhali wasiliana na muuzaji wa eneo lako.

F_USB1/F_USB2 (Vichwa vya USB 2.0/1.1)

Vichwa vinatii vipimo vya USB 2.0/1.1. Kila kichwa cha USB kinaweza kutoa bandari mbili za USB kupitia bracket ya hiari ya USB. Kwa kununua bracket ya hiari ya USB, tafadhali wasiliana na muuzaji wa eneo lako.

Kabla ya kusakinisha bracket ya USB, hakikisha umezima kompyuta yako na umechomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa bracket ya USB.

SPI_TPM (Kichwa cha Moduli ya Jukwaa Inayoaminika)

Unaweza kuunganisha SPI TPM (Moduli ya Jukwaa Inayoaminika) kwenye kichwa hiki.

CLR_CMOS (Jampa ya Futa CMOS)

Tumia jampa hii kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kwa chaguo-msingi za kiwandani. Ili kufuta thamani za CMOS, tumia kitu cha chuma kama vile bisibisi kugusa pini mbili kwa sekunde chache.

• Daima zima kompyuta yako na uchomoe kamba ya umeme kutoka kwa plagi ya umeme kabla ya kufuta thamani za CMOS.
• Baada ya kuwasha tena mfumo, nenda kwenye Usanidi wa BIOS ili kupakia chaguo-msingi za kiwandani (chagua Pakia Chaguo-msingi Zilizoboreshwa) au usanidi mipangilio ya BIOS mwenyewe (tafadhali nenda kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE kwa maelezo zaidi).

RST (Kidhibiti cha Kuweka Upya)

Kidhibiti cha kuweka upya (RST) kinaweza kuunganishwa na swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuwasha upya kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.

Kidhibiti cha kuweka upya kinakupa kazi kadhaa za kutumia. Ili kupanga upya kitufe ili kufanya kazi tofauti, tafadhali nenda kwenye ukurasa wa "BIOS Setup" (Usanidi wa BIOS) wa tovuti ya GIGABYTE na utafute "RST_SW (MULTIKEY)" kwa maelezo zaidi.

Usanidi wa BIOS

BIOS (Basic Input and Output System) hurekodi parameta za maunzi ya mfumo katika CMOS kwenye ubao mama. Kazi zake kuu ni pamoja na kufanya Power-On Self-Test (POST) wakati wa kuwasha mfumo, kuhifadhi parameta za mfumo na kupakia mfumo wa uendeshaji, n.k. BIOS inajumuisha programu ya Usanidi wa BIOS ambayo humruhusu mtumiaji kurekebisha mipangilio ya msingi ya usanidi wa mfumo au kuamilisha vipengele fulani vya mfumo.

Nishati inapozimwa, betri kwenye ubao mama hutoa nishati muhimu kwa CMOS ili kuweka thamani za usanidi kwenye CMOS.

Ili kufikia programu ya Usanidi wa BIOS, bonyeza kitufe cha <Delete> wakati wa POST wakati nishati imewashwa.

Ili kuboresha BIOS, tumia huduma ya GIGABYTE Q-Flash au Q-Flash Plus.

• Q-Flash humruhusu mtumiaji kuboresha au kuhifadhi nakala ya BIOS haraka na kwa urahisi bila kuingia kwenye mfumo wa uendeshaji.
• Q-Flash Plus hukuruhusu kusasisha BIOS mfumo wako ukiwa umezimwa (hali ya kuzima S5). Hifadhi BIOS ya hivi punde kwenye kiendeshi cha USB na uichomeke kwenye bandari iliyojitolea, na kisha sasa unaweza kuwasha BIOS kiotomatiki kwa kubonyeza tu kitufe cha Q-Flash Plus.

Kwa maagizo kuhusu kutumia huduma za Q-Flash na Q-Flash Plus, tafadhali nenda kwenye ukurasa wa "Vipengele vya Kipekee" wa tovuti ya GIGABYTE na utafute "Huduma za Kusasisha BIOS."

• Kwa sababu kuwasha BIOS kunaweza kuwa hatari, ikiwa hukumbani na matatizo yoyote kwa kutumia toleo la sasa la BIOS, inashauriwa usiwashe BIOS. Ili kuwasha BIOS, fanya hivyo kwa tahadhari. Kuwasha BIOS isivyofaa kunaweza kusababisha mfumo kufanya kazi vibaya.
• Inashauriwa usibadilishe mipangilio chaguo-msingi (isipokuwa unahitaji kufanya hivyo) ili kuzuia mfumo usiendelee au matokeo mengine yasiyotarajiwa. Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwasha. Ikiwa hii itatokea, jaribu kufuta thamani za CMOS na uweke upya ubao kwa thamani chaguo-msingi.
• Rejelea utangulizi wa jumper ya betri/wazi ya CMOS katika Sura ya 2 au uende kwenye ukurasa wa "Usanidi wa BIOS" wa tovuti ya GIGABYTE na utafute "Pakia Chaguo-msingi Zilizoboreshwa" kwa jinsi ya kufuta thamani za CMOS.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi Usanidi wa BIOS.
https://www.gigabyte.com/WebPage/917/amd600-bios.html

Skrini ya Kuwasha:
Skrini ifuatayo ya nembo ya kuwasha itaonekana wakati kompyuta inaanzishwa.


Funguo za Kazi:
<DEL>: USANIDI WA BIOS\Q-FLASH
Bonyeza kitufe cha <Delete> ili kuingiza Usanidi wa BIOS au kufikia huduma ya Q-Flash katika Usanidi wa BIOS.

<F12>: MENU YA KUWASHA
Menyu ya Kuwasha hukuruhusu kuweka kifaa cha kwanza cha kuwasha bila kuingiza Usanidi wa BIOS. Katika Menyu ya Kuwasha, tumia kitufe cha mshale wa juu <> au kitufe cha mshale wa chini <i> ili kuchagua kifaa cha kwanza cha kuwasha, kisha ubonyeze <Enter> ili kukubali. Mfumo utawasha kutoka kwa kifaa mara moja.
Kumbuka: Mipangilio katika Menyu ya Kuwasha inafanya kazi kwa mara moja tu. Baada ya mfumo kuanza upya, mpangilio wa kuwasha kifaa bado utategemea mipangilio ya Usanidi wa BIOS.

<END>: Q-FLASH
Bonyeza kitufe cha <End> ili kufikia huduma ya Q-Flash moja kwa moja bila kulazimika kuingiza Usanidi wa BIOS kwanza.

Kufunga Mfumo wa Uendeshaji na Viendeshi

Ufungaji wa Mfumo wa Uendeshaji

Ukiwa na mipangilio sahihi ya BIOS, uko tayari kufunga mfumo wa uendeshaji.

Kwa kuwa mifumo mingine ya uendeshaji tayari inajumuisha kiendeshi cha RAID, hauitaji kusakinisha kiendeshi tofauti cha RAID wakati wa mchakato wa usakinishaji wa Windows. Baada ya mfumo wa uendeshaji kusakinishwa, tunapendekeza kwamba usakinishe viendeshi vyote vinavyohitajika kutoka kwa GIGABYTE Control Center ili kuhakikisha utendaji na upatanifu wa mfumo. Ikiwa mfumo wa uendeshaji utakao fungwa unahitaji utoe kiendeshi cha ziada cha RAID wakati wa mchakato wa usakinishaji wa OS, tafadhali rejelea hatua zilizo hapa chini:

Hatua ya 1:
Nenda kwenye tovuti ya GIGABYTE, vinjari hadi ukurasa wa wavuti wa modeli ya ubao mama, pakua faili ya AMD RAID Preinstall Driver kwenye ukurasa wa Support\Download\SATA RAID/AHCI, ondoa faili na unakili faili kwenye kiendeshi chako cha USB.

Hatua ya 2:
Washa kutoka kwa diski ya usanidi wa Windows na ufanye hatua za kawaida za usakinishaji wa OS. Skrini inapoonekana kukuomba upakie kiendeshi, chagua Vinjari (Browse).

Hatua ya 3:
Ingiza kiendeshi cha USB na kisha uvinjari hadi eneo la kiendeshi. Chagua AMD-RAID Bottom Device kwanza na ubofye Next ili kupakia kiendeshi. Kisha chagua AMD-RAID Controller na ubofye Next ili kupakia kiendeshi. Hatimaye, endelea na usakinishaji wa OS.

Ufungaji wa Viendeshi

Baada ya kusakinisha mfumo wa uendeshaji, kisanduku cha mazungumzo kitaonekana kwenye kona ya chini kulia ya eneo-kazi kikuuliza ikiwa unataka kupakua na kusakinisha viendeshi na programu za GIGABYTE kupitia GIGABYTE Control Center (GCC). Bofya Install ili kuendelea na usakinishaji. (Katika Usanidi wa BIOS, hakikisha kuwa Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader imewekwa kuwa Imewezeshwa (Enabled).)



Kisanduku cha mazungumzo cha Mkataba wa Leseni ya Mtumiaji wa Mwisho kinapoonekana, bonyeza <Accept> ili kusakinisha GIGABYTE Control Center (GCC). Kwenye skrini ya GIGABYTE CONTROL CENTER, chagua viendeshi na programu unazotaka kusakinisha na ubofye Install.


Kabla ya usakinishaji, hakikisha kuwa mfumo umeunganishwa kwenye Mtandao.
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya programu.
https://www.gigabyte.com/WebPage/916/amd600-app.html
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya utatuzi.
https://www.gigabyte.com/WebPage/351/faq.html

Kusanidi Seti ya RAID

Viwango vya RAID

	RAID 0	RAID 1	RAID 10
Idadi Ndogo ya Viendeshi Vigumu	≥2	2	4
Uwezo wa Safu	Idadi ya viendeshi vigumu *Ukubwa wa kiendeshi kidogo zaidi	Ukubwa wa kiendeshi kidogo zaidi	(Idadi ya viendeshi vigumu/2) * Ukubwa wa kiendeshi kidogo zaidi
Ustahimilivu wa Hitilafu	Hapana	Ndiyo	Ndiyo

Kabla ya kuanza, tafadhali andaa vitu vifuatavyo:
Ubao mama huu unaauni RAID 0, RAID 1, na RAID 10. Andaa idadi sahihi ya viendeshi vigumu kama inavyoonyeshwa kwenye jedwali hapo juu kabla ya kusanidi safu ya RAID.

• Viendeshi vigumu vya SATA au SSD. Ili kuhakikisha utendaji bora, inashauriwa utumie viendeshi viwili vigumu vyenye modeli na uwezo sawa.
• Diski ya usanidi wa Windows.
• Kompyuta iliyounganishwa kwenye Mtandao.
• Kiendeshi cha USB.

SSD ya M.2 PCIe haiwezi kutumika kusanidi seti ya RAID ama na kiendeshi kigumu cha SATA.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi safu ya RAID.
https://www.gigabyte.com/WebPage/918/amd600-raid.html

Wasiliana Nasi

GIGA-BYTE TECHNOLOGY CO., LTD.
Anwani: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231 SIMU: +886-2-8912-4000, FAX: +886-2-8912-4005
Usaidizi wa Ufundi na Usio wa Ufundi (Mauzo/Uuzaji): https://esupport.gigabyte.com Anwani ya WEB (Kiingereza): https://www.gigabyte.com

Anwani ya WEB (Kichina): https://www.gigabyte.com/tw

• GIGABYTE eSupport

Ili kuwasilisha swali la kiufundi au lisilo la kiufundi (Mauzo/Uuzaji), tafadhali unganisha kwa: https://esupport.gigabyte.com

Marejeleo

• B650 AORUS ELITE AX (rev. 1.0/1.1) Key Features | Motherboard - GIGABYTE Global
• B650 AORUS ELITE (rev. 1.0) Key Features | Motherboard - GIGABYTE Global
• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Quick-Guide
• GIGABYTE Realtek Audio
• M.2 EZ-Latch
• GIGABYTE AMD 600 Series BIOS Setup
• GIGABYTE Motherboards Software Manual
• GIGABYTE Troubleshooting Manual
• GIGABYTE AMD 600 Series BIOS Setup
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Ubao Mama wa Gigabyte B650 AORUS ELITE AX - AM5 ATX

Lugha zinazopatikana
