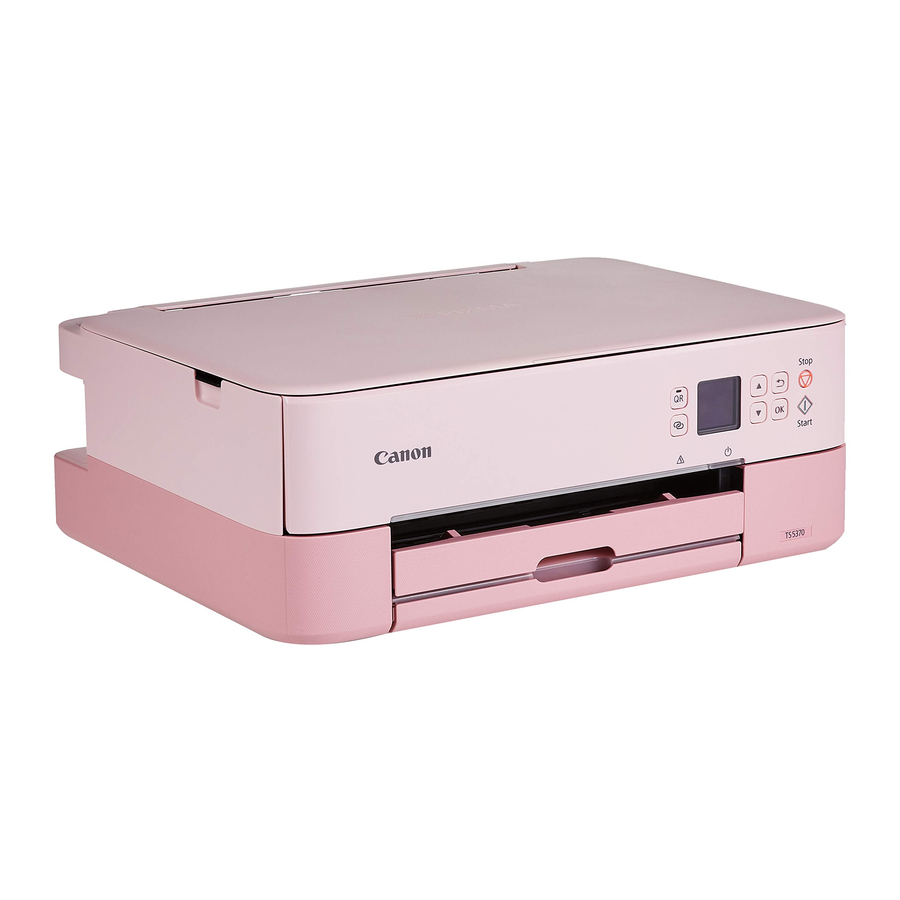

Manuale della serie Canon PIXMA TS5300, PIXMA TS5370

Leggere prima Informazioni importanti e sulla sicurezza (allegato).

Come tenere la stampante

Video tutorial

Configurazione della stampante

1. Contenuto della confezione

• Cavo di alimentazione
• CD-ROM di installazione per Windows
• Informazioni importanti e sulla sicurezza
• Guida introduttiva (questo manuale)
• Cartucce FINE


2. Rimozione dei materiali di imballaggio

   1. Rimuovere ed eliminare eventuali materiali di imballaggio e nastro arancione.
   2. Aprire l'unità/coperchio di scansione, rimuovere ed eliminare il nastro arancione e il materiale protettivo all'interno.

   3. Chiudere l'unità/coperchio di scansione.


• Aprire completamente l'unità/coperchio di scansione e quindi chiuderlo.

  Fare attenzione alle dita.

3. Accensione della stampante

   1. Collegare il cavo di alimentazione.


Per il momento, non collegare altri cavi.

2. Premere il pulsante ON.

3. Usare i pulsanti e OK per selezionare una lingua

4. Premere il pulsante OK.


   Scansionare il codice QR per un video tutorial della procedura di installazione.
5. Utilizzare i pulsanti e per controllare il contenuto visualizzato sullo schermo, quindi premere il pulsante OK.


4. Installazione delle cartucce FINE

   1. Aprire l'unità/coperchio di scansione.


      Non toccare il supporto della cartuccia FINE finché non smette di muoversi.
   2. Pizzicare e aprire il coperchio di blocco della cartuccia d'inchiostro sul lato sinistro.

   3. Rimuovere la cartuccia FINE a colori dal contenitore e rimuovere il nastro protettivo.


• Non toccare l'inchiostro sul nastro protettivo. Potrebbe macchiare le mani o gli oggetti circostanti.
• Non toccare le aree mostrate in figura. In caso contrario, la stampante potrebbe non stampare correttamente.


4. Inserire la cartuccia FINE a colori nel supporto della cartuccia FINE.


   Non urtare la cartuccia FINE. In caso contrario, potrebbe causare un malfunzionamento.

5. Spingere saldamente verso il basso il coperchio di blocco della cartuccia d'inchiostro fino a quando non scatta in posizione per chiuderlo completamente.

6. Ripetere i passaggi da 2 a 5 e installare anche la cartuccia FINE nera, sul lato destro.

7. Chiudere l'unità/coperchio di scansione.

• La stampante inizierà l'inizializzazione.


  Fare attenzione alle dita.

5. Caricamento della carta

   1. Premere il pulsante OK.

   2. Rimuovere il cassetto dalla stampante e rimuovere il coperchio del cassetto.

   3. Far scorrere le guide della carta.
   • Far scorrere la guida della carta destra verso il bordo destro. Allineare la guida della carta anteriore con il contrassegno Letter o A4.

   4. Caricare la carta.

• Caricare 2 o più fogli di carta comune in formato Letter o A4 con il lato di stampa rivolto verso il basso.
• Posizionare la carta contro la guida della carta anteriore e allineare la guida della carta destra alla larghezza della carta.


5. Fissare il coperchio del cassetto e reinserire il cassetto.


• Guardarlo di lato per confermare che abbia l'aspetto del diagramma.


6. Estrarre il vassoio di uscita della carta.

7. Premere il pulsante OK.

8. Premere il pulsante OK.


   Scansionare il codice QR per un video tutorial della procedura di installazione.
9. Verificare che venga visualizzata la schermata seguente.


Se si utilizza la stampante senza collegare altri dispositivi, la configurazione è ora completa.

Connessione a un computer
Se si utilizzano più computer, eseguire questi passaggi su ciascun computer.

1. Accedere al sito Web di Canon da un computer.

2. Selezionare Configura.
3. Inserire il nome del modello della stampante e fare clic su Vai.
4. Fare clic su Avvia.
5. Fare clic su Se la stampante è già stata preparata , andare a Connetti.
   Nota Le seguenti istruzioni sono per gli utenti Windows (eccetto Windows 10 in modalità S) e macOS. Per altri sistemi operativi, continuare la configurazione seguendo invece le istruzioni visualizzate sullo schermo.
6. Fare clic su Scarica.
7. Eseguire il file scaricato.
8. Fare clic su Avvia installazione.

9. Seguire le istruzioni visualizzate sullo schermo.

• Queste operazioni potrebbero richiedere del tempo.
• Per connettersi anche a uno smartphone, vedere "Connessione a uno smartphone".

Utilizzo del CD-ROM di installazione per Windows
Fare doppio clic su EasySetup.exe nel CD-ROM, quindi continuare dal passaggio 3. Se non si dispone di una connessione Internet, aprire la cartella win nel CD-ROM e fare doppio clic su SETUP.exe. In questo modo verrà installato il driver della stampante.

Connessione a uno smartphone
Se si utilizzano più smartphone, eseguire questi passaggi su ciascun smartphone.

Preparare quanto segue prima di iniziare.

1. Abilitare l'impostazione Wi-Fi sullo smartphone.
2. Collegare lo smartphone al router wireless (se si dispone di un router wireless).

Per maggiori dettagli, fare riferimento ai manuali dello smartphone e del router wireless.

1. Installare l'app "Canon PRINT Inkjet/SELPHY" sullo smartphone.

• Scansionare il codice QR mostrato a destra per accedere al sito Web di Canon, quindi scaricare l'app.


2. Aprire l'app installata.

3. Seguire le istruzioni visualizzate sullo schermo nell'app per aggiungere la stampante.

Dopo aver aggiunto la stampante, è possibile stampare dallo smartphone. Per stampare foto, vedere "Caricamento di carta fotografica".

Caricamento di carta fotografica

1. Aprire il coperchio del vassoio posteriore ed estendere il supporto della carta.

2. Aprire il coperchio dell'alloggiamento di alimentazione e far scorrere la guida della carta destra all'estrema destra.

3. Caricare diversi fogli di carta fotografica con il lato di stampa rivolto verso l'alto e far scorrere la guida della carta laterale contro il bordo della risma di carta.

4. Chiudere il coperchio dell'alloggiamento di alimentazione.


• Seguire le istruzioni visualizzate sullo schermo per impostare le informazioni per la carta caricata.

Copia

1. Accendere la stampante.
2. Caricare carta comune in formato Letter o A4.
3. Aprire il coperchio del documento e posizionare il documento a faccia in giù sul piano di lettura. Allineare il documento con il segno di allineamento ().

4. Chiudere il coperchio del documento.
5. Premere il pulsante OK.
6. Selezionare Impostazioni copia, quindi premere il pulsante OK.
7. Specificare le impostazioni di stampa utilizzando i pulsanti e OK.

8. Premere il pulsante Avvia.
