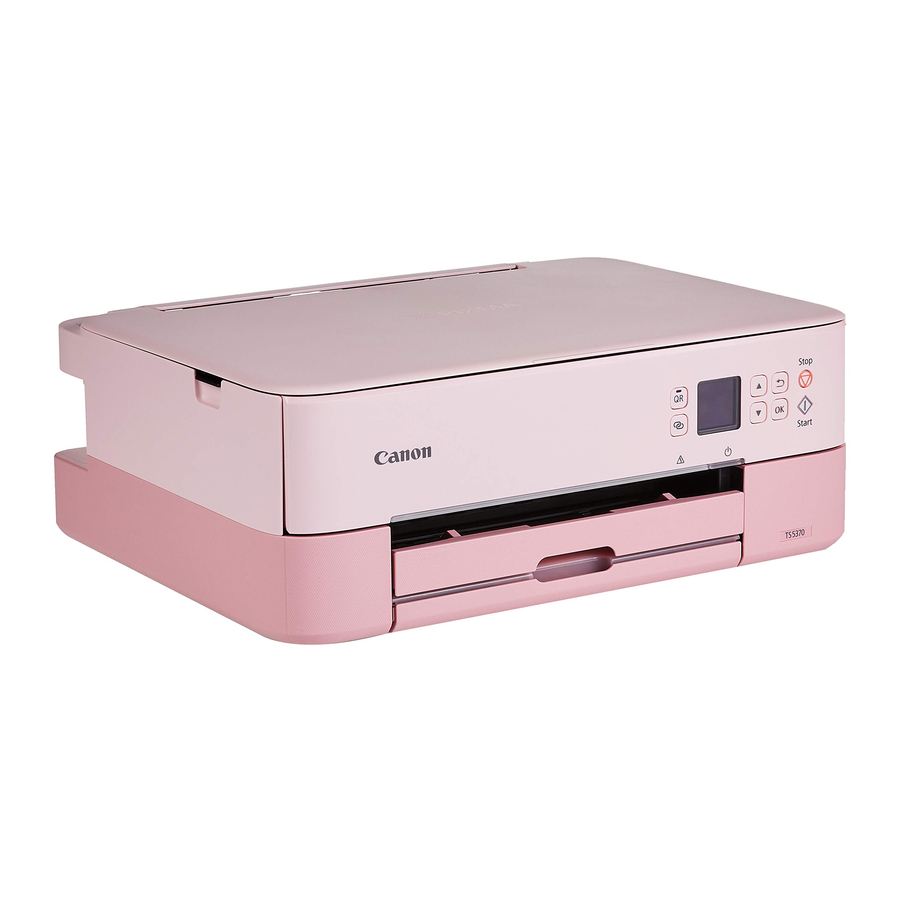

Priručnik za seriju Canon PIXMA TS5300, PIXMA TS5370

Prvo pročitajte Sigurnosne i važne informacije (dodatak).

Držanje pisača

Videozapisi s uputama

Postavljanje pisača

1. Sadržaj kutije

• Kabel za napajanje
• Instalacijski CD-ROM za Windows
• Sigurnosne i važne informacije
• Početak rada (ovaj priručnik)
• FINE spremnici s tintom


2. Uklanjanje materijala za pakiranje

   1. Uklonite i zbrinite sve materijale za pakiranje i narančastu traku.
   2. Otvorite jedinicu/poklopac skenera, uklonite i zbrinite narančastu traku i zaštitni materijal unutra.

   3. Zatvorite jedinicu/poklopac skenera.


• Potpuno otvorite jedinicu/poklopac skenera, a zatim ga zatvorite.

  Pazite na prste.

3. Uključivanje pisača

   1. Priključite kabel za napajanje.


U ovom trenutku nemojte spajati druge kabele.

2. Pritisnite tipku ON (UKLJUČIVANJE).

3. Upotrijebite tipke i OK da biste odabrali jezik.

4. Pritisnite tipku OK (U redu).


   Skenirajte QR kod za videoupute o postupku postavljanja.
5. Upotrijebite tipke i da biste provjerili sadržaj na zaslonu, a zatim pritisnite tipku OK (U redu).


4. Ugradnja FINE spremnika s tintom

   1. Otvorite jedinicu/poklopac skenera.


      Ne dodirujte držač FINE spremnika s tintom dok se ne prestane pomicati.
   2. Štipnite i otvorite poklopac za zaključavanje spremnika s tintom s lijeve strane.

   3. Uklonite FINE spremnik s tintom u boji iz spremnika i uklonite zaštitnu traku.


• Ne dodirujte tintu na zaštitnoj traci. Mogla bi zaprljati vaše ruke ili okolne predmete.
• Ne dodirujte područja prikazana na slici. Inače pisač možda neće ispravno ispisivati.


4. Postavite FINE spremnik s tintom u boji u držač FINE spremnika s tintom.


   Nemojte udarati FINE spremnik s tintom. To može uzrokovati kvar.

5. Čvrsto pritisnite poklopac za zaključavanje spremnika s tintom dok ne sjedne na mjesto da biste ga potpuno zatvorili.

6. Ponovite korake 2 do 5 i ugradite i crni FINE spremnik s tintom, s desne strane.

7. Zatvorite jedinicu/poklopac skenera.

• Pisač će započeti inicijalizaciju.


  Pazite na prste.

5. Umetanje papira

   1. Pritisnite tipku OK (U redu).

   2. Izvadite kasetu iz pisača i uklonite poklopac kasete.

   3. Razdvojite vodilice za papir.
   • Pomaknite desnu vodilicu za papir do desnog ruba. Poravnajte prednju vodilicu za papir s oznakom Letter ili A4.

   4. Umetnite papir.

• Umetnite 2 ili više listova običnog papira veličine Letter ili A4 sa stranom za ispis okrenutom prema dolje.
• Postavite papir uz prednju vodilicu za papir i poravnajte desnu vodilicu za papir sa širinom papira.


5. Pričvrstite poklopac kasete i vratite kasetu.


• Pogledajte sa strane da biste potvrdili da izgleda kao na dijagramu.


6. Izvucite izlaznu ladicu za papir.

7. Pritisnite tipku OK (U redu).

8. Pritisnite tipku OK (U redu).


   Skenirajte QR kod za videoupute o postupku postavljanja.
9. Provjerite je li prikazan sljedeći zaslon.


Ako pisač koristite bez spajanja drugih uređaja, postavljanje je sada dovršeno.

Spajanje na računalo
Ako upotrebljavate više računala, izvršite ove korake na svakom računalu.

1. Pristupite web-mjestu tvrtke Canon s računala.

2. Odaberite Set Up (Postavljanje).
3. Unesite naziv modela pisača i kliknite Go (Idi).
4. Kliknite Start (Pokreni).
5. Kliknite If you have already prepared your printer, go to Connect. ("Ako ste već pripremili pisač, idite na Poveži").
   Napomena Sljedeći su koraci za korisnike sustava Windows (osim Windows 10 u S načinu rada) i macOS. Za druge operativne sustave nastavite s postavljanjem slijedeći upute na zaslonu.
6. Kliknite Download (Preuzmi).
7. Pokrenite preuzetu datoteku.
8. Kliknite Start Setup (Pokreni postavljanje).

9. Slijedite upute na zaslonu.

• Ove operacije mogu potrajati neko vrijeme.
• Za povezivanje i s pametnim telefonom pogledajte "Povezivanje s pametnim telefonom".

Upotreba instalacijskog CD-ROM-a za Windows
Dvaput kliknite EasySetup.exe na CD-ROM-u, a zatim nastavite od koraka 3. Ako nemate internetsku vezu, otvorite mapu win na CD-ROM-u i dvaput kliknite SETUP.exe. Time ćete instalirati upravljački program za pisač.

Povezivanje s pametnim telefonom
Ako upotrebljavate više pametnih telefona, izvršite ove korake na svakom pametnom telefonu.

Prije početka pripremite sljedeće.

1. Omogućite Wi-Fi postavku na pametnom telefonu.
2. Povežite pametni telefon s bežičnim usmjerivačem (ako imate bežični usmjerivač).

Više pojedinosti potražite u priručnicima za pametni telefon i bežični usmjerivač.

1. Instalirajte aplikaciju "Canon PRINT Inkjet/SELPHY" na pametni telefon.

• Skenirajte QR kod prikazan s desne strane da biste pristupili web-mjestu tvrtke Canon, a zatim preuzmite aplikaciju.


2. Otvorite instaliranu aplikaciju.

3. Slijedite upute na zaslonu u aplikaciji da biste dodali pisač.

Nakon što dodate pisač, možete ispisivati s pametnog telefona. Da biste ispisali fotografije, pogledajte "Umetanje foto-papira".

Umetanje foto-papira

1. Otvorite poklopac stražnje ladice i izvucite potporu za papir.

2. Otvorite poklopac otvora za ulaganje i pomaknite vodilicu za papir s desne strane do krajnje desne strane.

3. Umetnite nekoliko listova foto-papira sa stranom za ispis okrenutom prema gore i pomaknite bočnu vodilicu za papir uz rub hrpe papira.

4. Zatvorite poklopac otvora za ulaganje.


• Slijedite upute na zaslonu da biste postavili informacije za umetnuti papir.

Kopiranje

1. Uključite pisač.
2. Umetnite obični papir veličine Letter ili A4.
3. Otvorite poklopac dokumenta i postavite dokument licem prema dolje na staklenu ploču. Poravnajte dokument s oznakom za poravnavanje ().

4. Zatvorite poklopac dokumenta.
5. Pritisnite tipku OK (U redu).
6. Odaberite Copy settings (Postavke kopiranja), a zatim pritisnite tipku OK (U redu).
7. Odredite postavke ispisa pomoću tipki i OK (U redu).

8. Pritisnite tipku Start (Pokreni).
