SOMFY Smoove 1 Tw io - Belaidžio radijo valdymo taško montavimo vadovas

io-homecontrol^® užtikrina pažangią ir saugią radijo technologiją, kurią lengva įdiegti. io-homecontrol^® ženklu pažymėti gaminiai bendrauja tarpusavyje, didindami komfortą, saugumą ir energijos taupymą.

www.io-homecontrol.com

Įvadas

Smoove 1 Tw io yra ant sienos montuojamas belaidis radijo valdymo taškas, skirtas kampuotiems roletams valdyti naudojant io-homecontrol^® radijo technologiją.

Smoove 1 Tw io gali būti naudojamas kartu su rėmais ir tarpinėmis apdailos detalėmis, atitinkančiomis DIN 49075 standartą.

Saugumas

Saugumas ir atsakomybė

Prieš montuodami ir naudodami šį gaminį, atidžiai perskaitykite šį vadovą.

Šį "Somfy" gaminį turi montuoti profesionalus motorizacijos ir namų montuotojas, kuriam šis vadovas ir yra skirtas. Be to, montuotojas privalo laikytis standartų ir teisės aktų šalyje, kurioje gaminys montuojamas, ir informuoti savo klientus apie gaminio naudojimo ir priežiūros sąlygas.

Bet koks naudojimas už "Somfy" apibrėžtos taikymo srities ribų yra draudžiamas. Tai panaikina garantiją ir atleidžia "Somfy" nuo bet kokios atsakomybės, kaip ir bet koks čia pateiktų nurodymų nesilaikymas.

Prieš pradėdami montuoti, patikrinkite, ar šis gaminys suderinamas su susijusia įranga ir priedais.

Specialūs saugos patarimai

Kad nepažeistumėte "Smoove 1 Tw io":

1. Venkite smūgių!
2. Nenumeskite jo!
3. Nepilkite skysčio ant gaminio ir nemerkite jo į skystį.
4. Valymui nenaudokite abrazyvinių produktų ar tirpiklių.

Turinys

Q.	Aprašymas
1	Montavimo plokštelė, skirta "Smoove 1 Tw io" arba	A
	Montavimo plokštelė, skirta "Smoove 1 io IN"	B
1	"Somfy" rėmas (pasirinktinai)	C
1	"Smoove 1 Tw io" modulis	D

Paleidimas

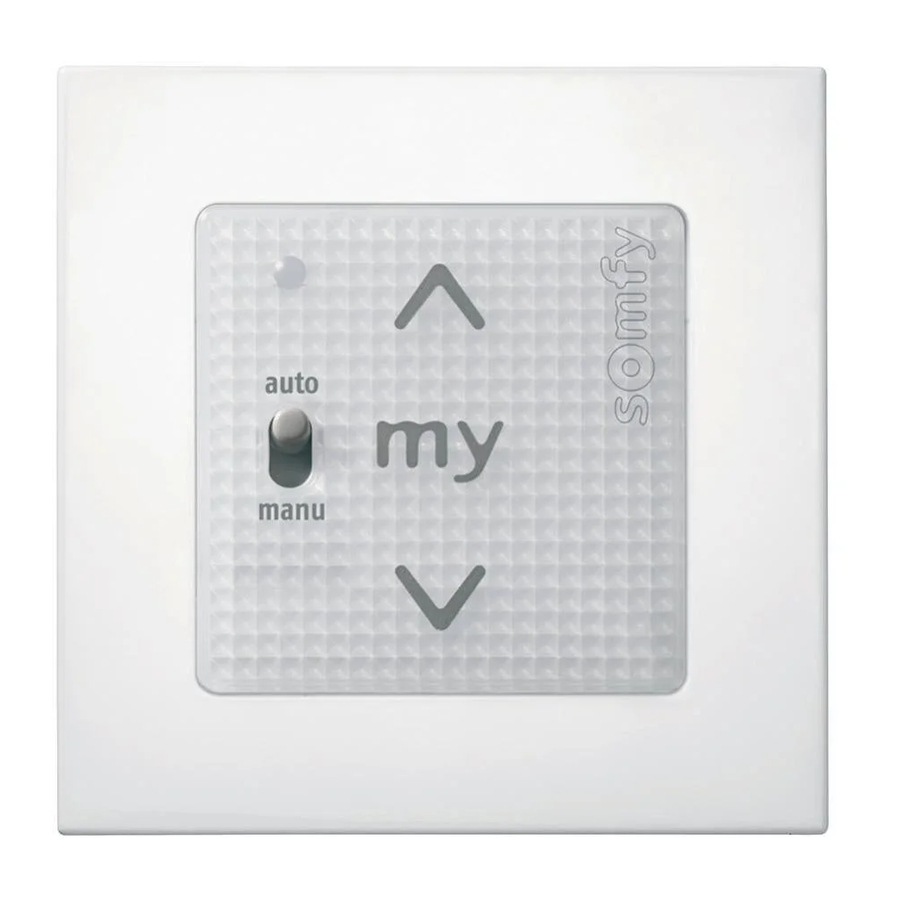

"Smoove 1 Tw io" išsamiai

1. Jutiklinis klavišas (pakelti)
2. Jutiklinis klavišas (sustabdyti, pereiti į mėgstamą padėtį)
3. Jutiklinis klavišas (nuleisti)
4. Indikatoriaus lemputė, rodanti, kad modulio klavišai ir mygtukai buvo įjungti
5. Indikatoriaus lemputė "Žemas akumuliatoriaus įkrovos lygis"
6. Pasvirimo į išorę ir pasvirimo į vidų padėties parinkiklis
7. Įjungimo/išjungimo mygtukas
8. PROG (programavimo) mygtukas

ĮJUNGIMO/IŠJUNGIMO mygtukas

ĮJUNGIMO/IŠJUNGIMO mygtukas įjungia arba išjungia jutiklinę klaviatūrą, kaip aprašyta toliau. Tačiau PROG (programavimo) mygtukas lieka aktyvus:

ĮJUNGTA = Norint įjungti klaviatūrą	Laikykite nuspaudę mygtuką, kol nustos akustinis signalas: indikatoriaus lemputė šviečia nuolat: jutikliniai klavišai yra aktyvūs
IŠJUNGTA = Norint išjungti klaviatūrą	Laikykite nuspaudę mygtuką, kol nustos akustinis signalas ir indikatoriaus lemputė sumirksės: jutikliniai klavišai yra neaktyvūs

Kad nešvaistytumėte akumuliatoriaus energijos, patartina perjungti modulį į OFF (išjungta) padėtį, kol jis nebus sumontuotas ant sienos.

Pasvirimo į išorę / Pasvirimo į vidų padėties parinkiklis

1. Pasvirimo į išorę padėtis : Roletas juda į pasvirimo į išorę padėtį, o lentjuostės yra šiek tiek atidarytos.
2. Pasvirimo į vidų padėtis : Roletas juda į pasvirimo į vidų padėtį ir visiškai užsidaro.

"Smoove 1 Tw io" programavimas galutiniame produkte, kuriame nėra vietinio io valdymo taško

Žr. "Twipso io" variklio vadovą.

"Smoove 1 Tw io" pridėjimas / ištrynimas

Io valdymo taško pridėjimo arba ištrynimo procedūros yra vienodos.

Norėdami pridėti arba ištrinti "Smoove 1 Tw io", naudokite vietinį io valdymo tašką jau susietą su galutiniu produktu.

Jei reikia, įjunkite "Smoove 1 Tw io" modulį, žr. skyrių "ĮJUNGIMO/IŠJUNGIMO mygtukas"

Nustatykite galutinį produktą į pusiaukelės padėtį.

1. Paspauskite ir palaikykite PROG (programavimo) mygtuką jau susietame "Somfy io" vietiniame valdymo taške , kol galutinis produktas pajudės pirmyn ir atgal: "Twipso io" variklis dabar yra programavimo režime 10 minučių.
2. Trumpai paspauskite PROG (programavimo) mygtuką (i) ant "Smoove 1 Tw io": galutinis produktas pajuda pirmyn ir atgal: "Smoove 1 Tw io" dabar yra užprogramuotas arba ištrintas.

Montavimas

Radijo prietaisų (pvz., Hi-Fi radijo ausinių), veikiančių tuo pačiu dažniu, naudojimas gali sukelti trikdžius ir sumažinti gaminio veikimą.

• Pastatas, kuriame naudojamas gaminys, gali sumažinti radijo veikimo nuotolį.
  Radijo veikimo nuotolis yra 15 m.

Niekada nemontuokite "Smoove 1 Tw io" šalia arba ant metalinių paviršių arba su metaliniu rėmu, nes tai gali sumažinti radijo veikimo nuotolį.

Prieš montuodami "Smoove 1 Tw io", patikrinkite radijo veikimo nuotolį.

Šis gaminys turi būti montuojamas ant vidinės sienos, o "Somfy" rekomenduoja, kad sienos paviršius būtų lygus.

Palikite modulį montavimo plokštėje arba rėme skirtingų programavimo etapų metu, kad būtų lengviau atlikti operacijas.

Nedėkite modulio ant priekinio skydelio (pusės su klavišais), kad išvengtumėte atsitiktinio komandų siuntimo.

Veikimas garantuojamas tik tuo atveju, jei modulis gauna švarų ir sausą prisilietimą (be pirštinių).

"Smoove 1 Tw io" valdymo taško montavimas

1. Naudokite varžtus montavimo plokštei pritvirtinti ("Somfy" rekomenduoja naudoti įleidžiamus varžtus, kurių skersmuo 3 mm).
2. Padėkite "Somfy" rėmą ant montavimo plokštės.
3. Užfiksuokite modulį ant mazgo (rėmo + montavimo plokštės).

Naudojimas

Informaciniai garsai

Paspaudus klavišą, pasigirsta "spragtelėjimo" garsas!

Vienu metu paspaudus daugiau nei vieną klavišą, pasigirsta aukštesnis garsas.

Mėgstamiausia pozicija (my)

Trumpai paspauskite : galutinis produktas aktyvuojamas į mėgstamiausią poziciją (my).

Mėgstamiausios pozicijos (my) nustatymas arba keitimas

1. Nustatykite galutinį produktą į norimą mėgstamiausią poziciją (my).
2. Spauskite , kol galutinis produktas pajudės pirmyn ir atgal: Mėgstamiausia pozicija (my) buvo uprogramuota.

Mėgstamiausios pozicijos (my) ištrynimas

1. Spauskite : galutinis produktas aktyvuojamas ir sustoja mėgstamiausioje pozicijoje (my).
2. Spauskite dar kartą, kol galutinis produktas pajudės pirmyn ir atgal: Mėgstamiausia pozicija yra ištrinta.

STOP funkcija

Galutinis produktas juda. Trumpai paspauskite : susijęs galutinis produktas automatiškai sustos.

Mygtukai aukštyn ir žemyn

ir

Trumpai paspauskite arba : galutinis produktas aktyvuojamas.

Baterija išsikrovusi

Kai baterijos energijos lygis yra žemas, užsidega indikatorius "Baterija išsikrovusi".

Patarimai ir rekomendacijos

Klausimai apie "Smoove 1 Tw io"?

Pastebėjimai	Galimos priežastys	Sprendimai
Pasirinktas produktas visiškai nereaguoja, kai paspaudžiamas "Smoove 1 Tw io" mygtukas.	Baterija silpna.	Pakeiskite ją.
	Klavišai neaktyvuoti.	Paspauskite ON/OFF (įjungimo/išjungimo) mygtuką, kad suaktyvintumėte jutiklinius klavišus.
	Valdymo taškas neuprogramuotas.	Žr. skyrių "Smoove 1 Tw io" pridėjimas/ištrynimas.
	Išorinė radijo įranga trukdo radijo signalo priėmimui.	Išjunkite bet kokią šalia esančią radijo įrangą.
"Smoove 1 Tw io" nereaguoja, kai paspaudžiamas mygtukas.	Paspaudus klavišą ilgiau nei 10 sekundžių, klavišas išjungiamas.	Paspauskite kitą klavišą, kad vėl suaktyvintumėte "Smoove 1 Tw io".
Galutinis produktas atlieka netikėtą judesį.	Paspaudus ON/OFF (įjungimo/išjungimo) mygtuką, įjungiamas "Smoove 1 Tw io".	Paspauskite klavišą, kad sustabdytumėte judesį.

Baterijos keitimas

1. Atkabinkite rėmą su "Smoove 1 Tw io" moduliu.
2. Išstumkite seną bateriją iš lizdo naudodami plastikinį daiktą.
3. Įdėkite bateriją su identiškomis specifikacijomis, kad pusė, pažymėta pliuso ženklu (+), būtų matoma.
4. Įstumkite bateriją iki galo į lizdą.
5. Vėl užfiksuokite rėmą ir "Smoove 1 Tw io" modulį.
6. Paspauskite klavišą ant priekinio skydelio. Jei užsidega indikatoriaus lemputė, baterija pakeista teisingai.

Pamesto arba sugadinto io valdymo taško pakeitimas

Šis atstatymas ištrina visus vietinius io valdymo taškus ; tačiau dvipusiai valdymo taškai , jutikliai ir mėgstamiausia pozicija yra išsaugomi.

Dvigubą maitinimo atjungimą taikykite tik galutiniam produktui, kurį reikia atstatyti .

• Nustatykite galutinį produktą į pusiaukelės poziciją.

1. Atjunkite maitinimą 2 sekundėms.
2. Vėl įjunkite maitinimą nuo 5 iki 15 sekundžių.
3. Atjunkite maitinimą 2 sekundėms.
4. Vėl įjunkite maitinimą:
   ► Galutinis produktas juda kelias sekundes.
   Jei galutinis produktas yra viršutinėje arba apatinėje galinėje padėtyje, jis trumpai pajudės pirmyn ir atgal.
5. Paspauskite PROG mygtuką ant naujo "Smoove 1 Tw io", kol galutinis produktas pajudės pirmyn ir atgal: visi vietiniai io valdymo taškai yra ištrinami ir naujas io valdymo taškas užprogramuojamas.

• Vykdykite procedūras, aprašytas skyriuje "Paleidimas", kad pridėtumėte io valdymo taškus.

Techniniai duomenys

Dažnių juostos ir didžiausia naudojama galia:	868.700 MHz - 869.200 MHz e.r.p. <25 mW
Radijo dažnis:	868.95 MHz, io-homecontrol®
Saugos lygis:	Kategorija III
Darbinė temperatūra:	0°C iki + 60°C + 32°F iki + 140°F
Somfy rėmo (A) matmenys mm (a x p x g):	80 x 80 x 10
Modulio (B) matmenys mm (a x p x g):	50 x 50 x 10
Maitinimo šaltinis:	1 x 3 V baterijos tipas CR 2430
Apsaugos klasė	IP 30

Baterijos arba akumuliatoriai turi būti atskirti nuo kitų atliekų ir turi būti perdirbami per vietinę apdorojimo ir perdirbimo sistemą.
