SOMFY Smoove 1 Tw io - Installasjonsveiledning for trådløs radiokontroll

io-homecontrol^® tilbyr avansert og sikker radioteknologi som er enkel å installere. io-homecontrol^® merkede produkter kommuniserer med hverandre, og forbedrer komfort, sikkerhet og energisparing.

www.io-homecontrol.com

Introduksjon

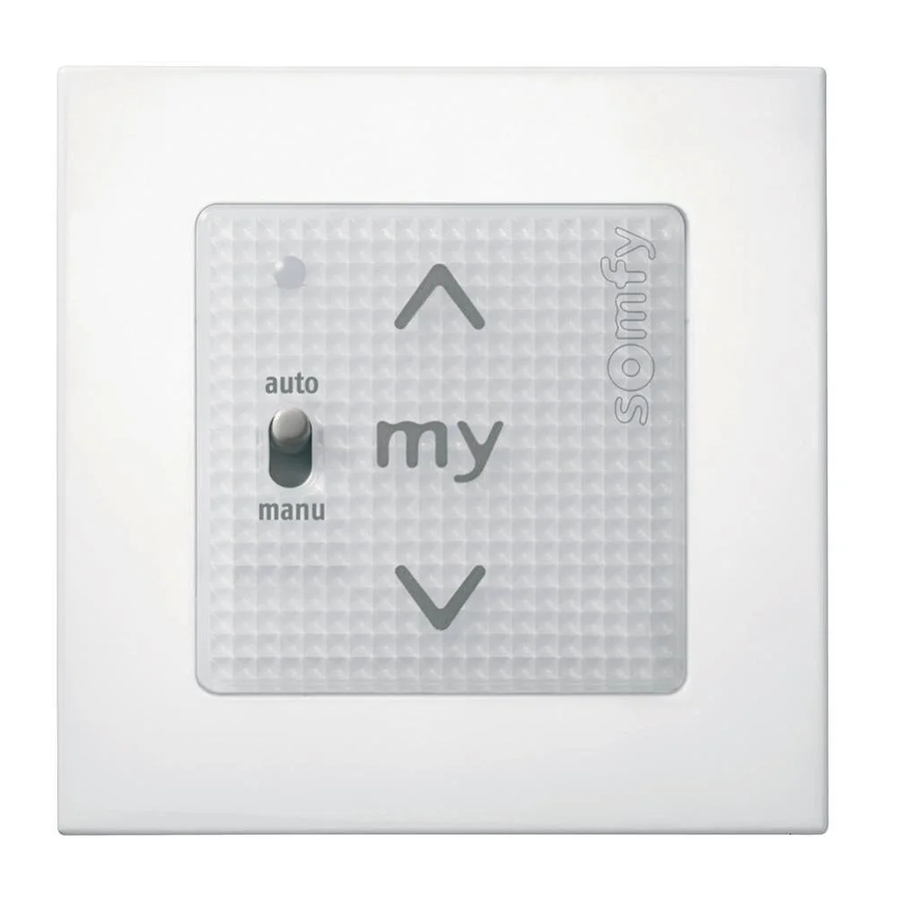

Smoove 1 Tw io er et veggmontert trådløst radiokontrollpunkt for styring av vinklede rulleskodder ved hjelp av io-homecontrol^® radioteknologi.

Smoove 1 Tw io kan brukes sammen med rammer og mellomliggende trim som er i samsvar med DIN 49075-standarden.

Sikkerhet

Sikkerhet og ansvar

Les denne veiledningen nøye før du installerer og bruker dette produktet.

Dette Somfy-produktet må installeres av en profesjonell motoriserings- og hjemmeinstallatør som denne veiledningen er beregnet på. Videre må installatøren overholde standarder og lovgivning i landet der produktet installeres, og informere sine kunder om drifts- og vedlikeholdsbetingelsene for produktet.

All bruk utenfor bruksområdet definert av Somfy er forbudt. Dette ugyldiggjør garantien og fritar Somfy for alt ansvar, det samme gjelder manglende overholdelse av instruksjonene som er gitt her.

Før du begynner installasjonen, må du kontrollere at dette produktet er kompatibelt med tilhørende utstyr og tilbehør.

Spesifikke sikkerhetsråd

For å unngå skade på Smoove 1 Tw io:

1. Unngå støt!
2. Ikke mist den!
3. Ikke søl væske på produktet eller senk det ned i væske.
4. Ikke bruk slipende produkter eller løsemidler for å rengjøre den.

Innhold

Q.	Beskrivelse
1	Monteringsplate for Smoove 1 Tw io eller	A
	Monteringsplate for Smoove 1 io IN	B
1	Somfy-ramme (valgfritt)	C
1	Smoove 1 Tw io-modul	D

Igangsetting

Smoove 1 Tw io i detalj

1. Berøringsfølsom tast (heve)
2. Berøringsfølsom tast (stopp, gå til favorittposisjon)
3. Berøringsfølsom tast (senke)
4. Indikatorlampe som viser at modulens taster og knapper er aktivert
5. Indikatorlampe for "lavt batterinivå"
6. Velger for vinklet ut og vinklet inn posisjon
7. På/Av-knapp
8. PROG-knapp

PÅ/AV-knapp

PÅ/AV-knappen aktiverer eller deaktiverer det berøringsfølsomme tastaturet som beskrevet nedenfor. PROG-knappen forblir imidlertid aktiv:

PÅ = For å aktivere tastaturet	Hold knappen nede til det akustiske signalet stopper: indikatorlampen lyser konstant: de berøringsfølsomme tastene er aktive
AV = For å deaktivere tastaturet	Hold knappen nede til det akustiske signalet stopper og indikatorlampen blinker: de berøringsfølsomme tastene er inaktive

For å unngå å sløse batteristrøm, er det tilrådelig å slå modulen til AV til den er installert på veggen.

Velger for vinklet ut / vinklet inn posisjon

1. Vinklet ut posisjon : Rullesjalusiet beveger seg til sin vinklede ut posisjon og lamellene er litt åpne.
2. Vinklet inn posisjon : Rullesjalusiet beveger seg til sin vinklede inn posisjon og lukkes helt.

Programmering av Smoove 1 Tw io i et sluttprodukt som ikke er utstyrt med et lokalt io-kontrollpunkt

Se veiledningen for Twipso io-motoren.

Legge til/slette en Smoove 1 Tw io

Prosedyrene for å legge til eller slette et io-kontrollpunkt er de samme.

For å legge til eller slette en Smoove 1 Tw io, bruk det lokale io-kontrollpunktet som allerede er tilknyttet sluttproduktet.

Aktiver om nødvendig Smoove 1 Tw io-modulen, se avsnittet "PÅ/AV-knapp"

Sett sluttproduktet i halvveisposisjon.

1. Trykk og hold PROG-knappen på det allerede tilknyttede Somfy io lokale kontrollpunktet til sluttproduktet beveger seg frem og tilbake: Twipso io-motoren er nå i programmeringsmodus i 10 minutter.
2. Trykk kort på PROG-knappen (i) på Smoove 1 Tw io: sluttproduktet beveger seg frem og tilbake: Smoove 1 Tw io er nå programmert eller slettet.

Installasjon

Bruk av radioutstyr (f.eks. Hi-Fi radiohodetelefoner) som opererer på samme frekvens, kan forårsake interferens og redusere produktets ytelse.

• Bygningen der produktet brukes, kan redusere radioens rekkevidde.
  Radioens rekkevidde er 15 m.

Installer aldri Smoove 1 Tw io nær eller på metalloverflater eller med en metallramme, da dette kan redusere radioens rekkevidde.

Kontroller radioens rekkevidde før du monterer Smoove 1 Tw io.

Dette produktet må installeres på en innvendig vegg, og Somfy anbefaler at veggoverflaten er flat.

La modulen være i monteringsplaten eller i rammen under de forskjellige programmeringsfasene for å gjøre det lettere å utføre operasjonene.

Ikke la modulen hvile på frontpanelet (siden med tastene) for å unngå utilsiktet utsendelse av kommandoer.

Drift er bare garantert hvis berøringen som mottas av modulen er ren og tørr (ingen hansker).

Installasjon av Smoove 1 Tw io-kontrollpunktet

1. Bruk skruer for å feste monteringsplaten (Somfy anbefaler bruk av undersenket hodeskruer med 3 mm diameter).
2. Plasser Somfy-rammen på monteringsplaten.
3. Fest modulen på enheten (ramme + monteringsplate).

Bruk

Informasjonslyder

Å trykke på en tast forårsaker en "klikkende" lyd!

Å trykke på mer enn én tast samtidig forårsaker en høyere lyd.

Favorittposisjon (my)

Trykk kort på : sluttproduktet aktiveres til favorittposisjonen (my).

Innstilling eller endring av favorittposisjonen (my)

1. Still inn sluttproduktet til ønsket favorittposisjon (my).
2. Trykk på til sluttproduktet beveger seg frem og tilbake: Favorittposisjonen (my) er programmert.

Slette favorittposisjonen (my)

1. Trykk på : sluttproduktet aktiveres og stopper i favorittposisjonen (my).
2. Trykk på igjen til sluttproduktet beveger seg frem og tilbake: Favorittposisjonen er slettet.

STOPP-funksjon

Sluttproduktet er i bevegelse. Trykk kort på : det tilknyttede sluttproduktet vil automatisk stoppe.

Knapper opp og ned

og

Trykk kort på eller : sluttproduktet aktiveres.

Lavt batterinivå

Indikatoren "Lavt batterinivå" lyser når batterinivået er lavt.

Tips og anbefalinger

Spørsmål om Smoove 1 Tw io?

Observasjoner	Mulige årsaker	Løsninger
Det valgte produktet reagerer ikke i det hele tatt når en knapp på Smoove 1 Tw io trykkes.	Batteriet er svakt.	Bytt det ut.
	Tastene er ikke aktivert.	Trykk på PÅ/AV-knappen for å aktivere de berøringsfølsomme tastene.
	Kontrollpunktet er ikke programmert.	Se avsnittet Legge til/slette en Smoove 1 Tw io.
	Eksternt radioutstyr forstyrrer radiomottaket.	Slå av alt radioutstyr i nærheten.
Smoove 1 Tw io reagerer ikke når en knapp trykkes.	Å trykke på en tast i mer enn 10 sekunder deaktiverer tasten.	Trykk på en annen tast for å reaktivere Smoove 1 Tw io.
Sluttproduktet gjør en uventet bevegelse.	Å trykke på PÅ/AV-knappen slår på Smoove 1 Tw io.	Trykk på tasten for å stoppe bevegelsen.

Skifte batteri

1. Løsne rammen med Smoove 1 Tw io-modulen.
2. Skyv det gamle batteriet ut av huset ved hjelp av en plastgjenstand.
3. Sett inn et batteri med identiske spesifikasjoner, med siden merket med et plusstegn (+) synlig.
4. Skyv batteriet helt inn i huset.
5. Fest rammen og Smoove 1 Tw io-modulen igjen.
6. Trykk på en tast på frontpanelet. Hvis indikatorlampen lyser, er batteriet byttet riktig.

Erstatte et tapt eller ødelagt io-kontrollpunkt

Denne tilbakestillingen sletter alle de lokale io-kontrollpunktene ; imidlertid lagres toveis kontrollpunkter , sensorer og favorittposisjonen.

Bruk den doble strømbruddet bare for sluttproduktet som skal tilbakestilles .

• Still inn sluttproduktet til halvveisposisjon.

1. Koble fra strømforsyningen i 2 sekunder.
2. Slå på strømforsyningen igjen i mellom 5 og 15 sekunder.
3. Koble fra strømforsyningen i 2 sekunder.
4. Slå på strømforsyningen igjen:
   ► Sluttproduktet beveger seg i flere sekunder.
   Hvis sluttproduktet er i den øvre eller nedre endeposisjonen, vil det bevege seg frem og tilbake kort.
5. Trykk på PROG-knappen på den nye Smoove 1 Tw io til sluttproduktet beveger seg frem og tilbake: alle de lokale io-kontrollpunktene slettes og det nye io-kontrollpunktet programmeres.

• Følg prosedyrene i avsnittet "Igangsetting" for å legge til io-kontrollpunkter.

Tekniske data

Frekvensbånd og maksimal effekt som brukes:	868.700 MHz - 869.200 MHz e.r.p. <25 mW
Radiofrekvens:	868.95 MHz, io-homecontrol®
Sikkerhetsnivå:	Kategori III
Driftstemperatur:	0°C til + 60°C + 32°F til + 140°F
Dimensjoner på Somfy-rammen (A) i mm (h x b x d):	80 x 80 x 10
Dimensjoner på Modul (B) i mm (h x b x d):	50 x 50 x 10
Strømforsyning:	1 x 3 V batteritype CR 2430
Beskyttelsesgrad	IP 30

Batterier eller akkumulatorer må skilles fra annen type avfall og må resirkuleres gjennom ditt lokale behandlings- og resirkuleringssystem.
