Gigabyte B460M H Handleiding
Ga naar de website van GIGABYTE voor meer productdetails.
Om de gevolgen voor de opwarming van de aarde te verminderen, zijn de verpakkingsmaterialen van dit product recyclebaar en herbruikbaar. GIGABYTE werkt met u samen om het milieu te beschermen.
Voor productgerelateerde informatie, kijk op onze website op: https://www.gigabyte.com
De revisie van uw moederbord identificeren
Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer de revisie van uw moederbord voordat u het BIOS, de stuurprogramma's van het moederbord bijwerkt of wanneer u op zoek bent naar technische informatie.
Voorbeeld:

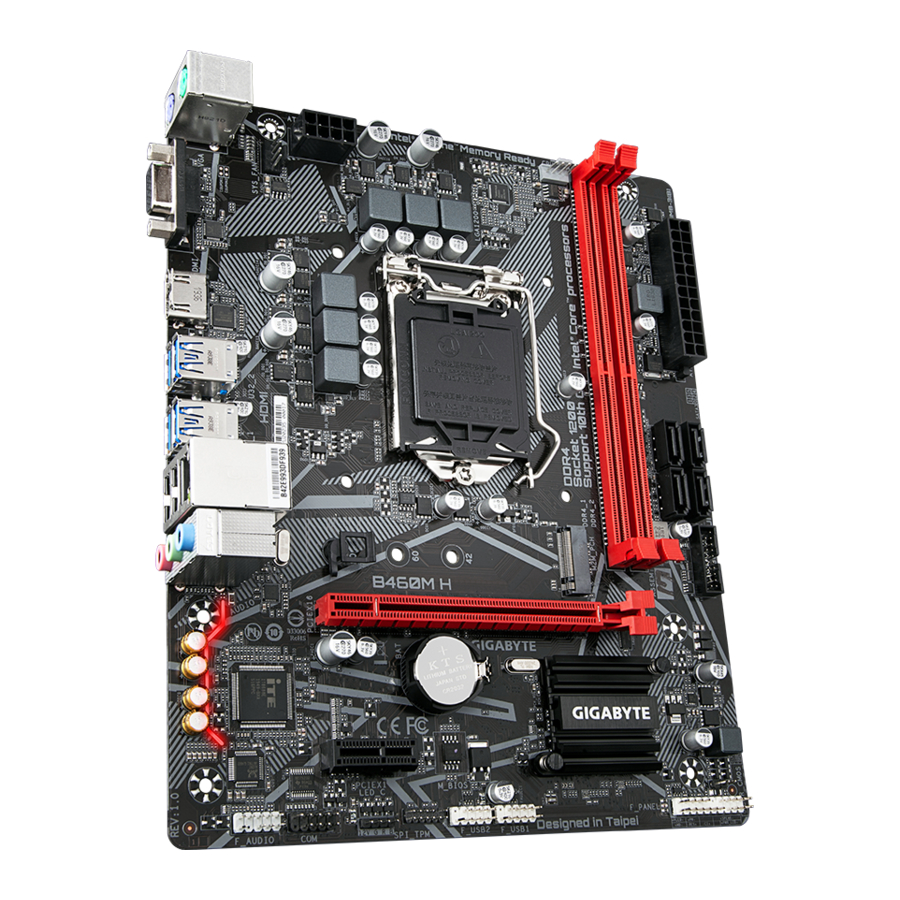

B460M H-moederbordindeling
Inhoud van de doos
- B460M H-moederbord
- Driver-cd voor moederbord
- Twee SATA-kabels
- Gebruikershandleiding
- I/O-schild
* De bovenstaande inhoud van de doos is alleen ter referentie en de werkelijke items zijn afhankelijk van het productpakket dat u ontvangt. De inhoud van de doos kan zonder voorafgaande kennisgeving worden gewijzigd.
Hardware-installatie
Installatievoorzorgsmaatregelen
Het moederbord bevat talloze delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie zorgvuldig de gebruikershandleiding en volg deze procedures:
- Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
- Verwijder of breek voor de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker van uw dealer. Deze stickers zijn vereist voor garantievalidatie.
- Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
- Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg er dan voor dat ze stevig en veilig zijn aangesloten.
- Vermijd het aanraken van metalen aansluitingen of connectoren bij het hanteren van het moederbord.
- Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houdt u uw handen droog en raakt u eerst een metalen voorwerp aan om statische elektriciteit te elimineren.
- Plaats het moederbord voor de installatie op een antistatische pad of in een elektrostatische afschermingscontainer.
- Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
- Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de lokale spanningsnorm.
- Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardwarecomponenten zijn aangesloten.
- Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
- Zorg ervoor dat er geen achtergebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
- Plaats het computersysteem niet op een oneffen ondergrond.
- Plaats het computersysteem niet in een omgeving met een hoge temperatuur of een vochtige omgeving.
- Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en tot fysiek letsel bij de gebruiker.
- Raadpleeg een gecertificeerde computertechnicus als u niet zeker bent over bepaalde installatiestappen of een probleem hebt met betrekking tot het gebruik van het product.
- Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.
Productspecificaties
 CPU |
|
 Chipset | Intel® B460 Express-chipset |
 Geheugen |
|
| |
| |
| |
| |
| |
| |
 Onboard Graphics |
|
 Audio |
|
| |
| |
 LAN Š |
|
 Expansion Slots Š |
|
 Storage Interface Š |
|
| |
| |
| |
 USB | Chipset:
|
 Internal Connectors |
|
 Back Panel Connectors |
|
 I/O Controller |
|
 Hardware Monitor |
|
 BIOS |
|
 Unique Features |
|
 Unique Features |
|
 Bundled Software |
|
 Operating System |
|
 Form Factor |
|
* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.
Bezoek de website van GIGABYTE voor ondersteuningslijsten van CPU, geheugenmodules, SSD's en M.2-apparaten.
Bezoek de pagina Support\Utility List op de website van GIGABYTE om de nieuwste versie van apps te downloaden.
De CPU installeren
Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:
- Zorg ervoor dat het moederbord de CPU ondersteunt. (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
- Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of u kunt de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket lokaliseren.)
- Breng een gelijkmatige en dunne laag thermisch vet aan op het oppervlak van de CPU.
- Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en beschadiging van de CPU optreden.
- Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen boven de hardwarespecificaties, omdat dit niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie wilt instellen boven de standaardspecificaties, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.
De CPU installeren
Zoek de uitlijningssleutels op de CPU-socket van het moederbord en de inkepingen op de CPU.
Verwijder de CPU-socketdeksel niet voordat u de CPU plaatst. Het kan automatisch van de laadplaat springen tijdens het opnieuw vastzetten van de hendel nadat u de CPU hebt geplaatst.
Het geheugen installeren
Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:
- Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
- Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai dan de richting om.
Dual Channel-geheugenconfiguratie
Dit moederbord biedt twee geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte.
Bezoek de website van GIGABYTE voor meer informatie over hardware-installatie.
De twee geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft één geheugensocket als volgt:
Kanaal A: DDR4_1
Kanaal B: DDR4_2
Lees vanwege CPU-beperkingen de volgende richtlijnen voordat u het geheugen in Dual Channel-modus installeert.
- De Dual Channel-modus kan niet worden ingeschakeld als slechts één geheugenmodule is geïnstalleerd.
- Bij het inschakelen van de Dual Channel-modus met twee geheugenmodules wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken.
Een uitbreidingskaart installeren
Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:
- Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
- Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.
Aansluitingen op het achterpaneel
- PS/2-toetsenbord- en PS/2-muispoort
Gebruik de bovenste poort (groen) om een PS/2-muis aan te sluiten en de onderste poort (paars) om een PS/2-toetsenbord aan te sluiten. - D-Sub-poort
De D-Sub-poort ondersteunt een 15-pins D-Sub-connector en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de werkelijke ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor die D-Sub-verbinding ondersteunt aan op deze poort. ![]()
De HDMI-poort ondersteunt HDCP 2.3 en Dolby TrueHD- en DTS HD Master Audio-formaten. Het ondersteunt ook tot 192 KHz/16-bit 7.1-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@30 Hz, maar de werkelijke ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
![]()
Nadat u het HDMI-apparaat hebt geïnstalleerd, moet u ervoor zorgen dat u het standaard geluidsweergaveapparaat instelt op HDMI. (De itemnaam kan verschillen, afhankelijk van uw besturingssysteem.)- USB 3.2 Gen 1-poort
De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
- Wanneer u de kabel verwijdert die is aangesloten op een aansluiting op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
- Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg hem niet heen en weer om een kortsluiting in de kabelconnector te voorkomen.
- RJ-45 LAN-poort
De Gigabit Ethernet LAN-poort biedt een internetverbinding met een datasnelheid tot 1 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.
Verbindings-/snelheids-LED:
| Staat | Beschrijving |
| Oranje | 1 Gbps datasnelheid |
| Groen | 100 Mbps datasnelheid |
| Uit | 10 Mbps datasnelheid |
Activiteits-LED:
| Staat | Beschrijving |
| Knipperend | Gegevensoverdracht of -ontvangst vindt plaats |
| Uit | Er vindt geen gegevensoverdracht of -ontvangst plaats |
- USB 2.0/1.1-poort
De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten. - Line In/Rear Speaker Out (blauw)
De line-in-aansluiting. Gebruik deze audio-aansluiting voor line-in-apparaten zoals een optisch station, walkman, enz. - Line Out/Front Speaker Out (groen)
De line-out-aansluiting. Gebruik deze audio-aansluiting voor een hoofdtelefoon of 2-kanaals luidspreker. - Mic In/Center/Subwoofer Speaker Out (roze)
De microfooningang.
Audio-aansluitingconfiguraties:
| Aansluiting | Hoofdtelefoon/ 2-kanaals | 4-kanaals | 5.1-kanaals | 7.1-kanaals |
 Line In/Rear Speaker Out |  | | | |
 Line Out/Front Speaker Out | | | | |
 Mic In/Center/Subwoofer Speaker Out | | | ||
| Line Out/Side van het voorpaneel Speaker Out | |
- De geïntegreerde HD-audio (High Definition) biedt jack retasking-mogelijkheden waarmee de gebruiker de functie voor elke aansluiting kan wijzigen via de audiodriver.
- Om 7.1-kanaals audio te configureren, moet u de audiosoftware openen en Apparaat geavanceerde instellingen > Afspeelapparaat selecteren om eerst de standaardinstelling te wijzigen.
Bezoek de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.
Interne connectoren
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- LED_C
- M2M_SB
- SATA3 0/1/2/3
- F_PANEL
- F_AUDIO
- F_U32
- F_USB1/F_USB2
- COM
- SPI_TPM
- CLR_CMOS
- BAT
Lees de volgende richtlijnen voordat u externe apparaten aansluit:
- Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
- Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.
- Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.
1/2) ATX_12V_2X4/ATX (2x4 12V-stroomconnector en 2x12-hoofdstroomconnector)
Door gebruik te maken van de stroomconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector.
De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet.
Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als een voeding wordt gebruikt die niet het vereiste vermogen levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.
ATX_12V_2X4:
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | GND (alleen voor 2x4-pins 12V) | 5 | +12V (alleen voor 2x4-pins 12V) |
| 2 | GND (alleen voor 2x4-pins 12V) | 6 | +12V (alleen voor 2x4-pins 12V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
ATX:
| Pin nr. | Definitie | Pin nr. | Definitie |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (soft aan/uit) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (stand-by +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (alleen voor 2x12-pins ATX) | 23 | +5V (alleen voor 2x12-pins ATX) |
| 12 | 3.3V (alleen voor 2x12-pins ATX) | 24 | GND (alleen voor 2x12-pins ATX) |
3/4) CPU_FAN/SYS_FAN (ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een foolproof ontwerp voor het plaatsen. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de aardingsdraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.
| Pin nr. | Definitie |
| 1 | GND |
| 2 | Spanningssnelheidsregeling |
| 3 | Sense |
| 4 | PWM-snelheidsregeling |
- Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
- Deze ventilatorheaders zijn geen configuratie-jumperblokken. Plaats geen jumperkap op de headers.
5) LED_C (RGB LED-stripheader)
De header kan worden gebruikt om een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 m.
| Pin nr. | Definitie |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Sluit uw RGB LED-strip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op pin 1 (12V) van deze header. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.
Voor informatie over het in- en uitschakelen van de lampjes van de LED-strip gaat u naar de webpagina "Unique Features" (Unieke functies) van de website van GIGABYTE.
Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.
6) M2M_SB (M.2 Socket 3-connector)
De M.2-connector ondersteunt M.2 SATA SSD's of M.2 PCIe SSD's en ondersteunt SATA RAID-configuratie. Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-set te maken met een SATA-harde schijf. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.
Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.
Stap 1:
Zoek het juiste montagegat voor de te installeren M.2 SSD en installeer vervolgens eerst de montageclip.
Stap 2:
Schuif de M.2 SSD onder een hoek in de connector.
Stap 3:
Druk de M.2 SSD omlaag en zet deze vervolgens vast door de clipspeld in het montagegat te drukken.
Selecteer het juiste gat voor de montageclip op basis van de lengte van de te installeren M.2 SSD.
7) SATA3 0/1/2/3 (SATA 6Gb/s-connectoren)
De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat. De Intel®-chipset ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.
| Pin nr. | Definitie |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
Raadpleeg hoofdstuk "BIOS Setup" (BIOS-instellingen), "Settings\IO Ports\ SATA And RST Configuration" (Instellingen\IO-poorten\SATA- en RST-configuratie) voor meer informatie over het inschakelen van hot-plugging voor de SATA-poorten.
8) F_PANEL (Frontpaneelheader)
Sluit de aan/uit-schakelaar, resetknop, luidspreker, chassis-indringingsschakelaar/-sensor en systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.
- PLED/PWR_LED (Aan/uit-led):
| Systeemstatus | Led |
| S0 | Aan |
| S3/S4/S5 | Uit |
Wordt aangesloten op de voedingsstatusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in werking is. De LED is uit wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).
- PW (Power Switch (aan/uit-schakelaar)):
Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar (raadpleeg het hoofdstuk "BIOS Setup", "Settings\Platform Power" voor meer informatie). - SPEAK (Speaker (luidspreker)):
Wordt aangesloten op de luidspreker op het voorpaneel van de behuizing. Het systeem rapporteert de opstartstatus door middel van een pieptoon. Er is één korte pieptoon te horen als er geen problemen worden gedetecteerd tijdens het opstarten van het systeem. - HD (Hard Drive Activity LED (led voor activiteit harde schijf)):
Wordt aangesloten op de led voor activiteit van de harde schijf op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft. - RES (Reset Switch (resetknop)):
Wordt aangesloten op de resetknop op het voorpaneel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren. - CI (Chassis Intrusion Header (header voor indringing in behuizing)):
Wordt aangesloten op de schakelaar/sensor voor indringing in de behuizing op de behuizing die kan detecteren of de behuizing is verwijderd. Deze functie vereist een behuizing met een schakelaar/sensor voor indringing in de behuizing. - NC: Geen verbinding.
Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, resetknop, voedings-LED, LED voor activiteit van de harde schijf, luidspreker enz. Wanneer u de voorpaneelmodule van uw behuizing op deze header aansluit, zorg er dan voor dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.
9) F_AUDIO (Front Panel Audio Header (audioheader voor voorpaneel))
De audioheader voor het voorpaneel ondersteunt High Definition audio (HD). U kunt uw audiomodule voor het voorpaneel op deze header aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordheader. Een onjuiste verbinding tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet kan werken of zelfs beschadigd raakt.
| Pin-nummer | Definitie | Pin-nummer | Definitie |
| 1 | MIC2_L | 6 | Sense |
| 2 | GND | 7 | FAUDIO_JD |
| 3 | MIC2_R | 8 | Geen pin |
| 4 | NC | 9 | LINE2_L |
| 5 | LINE2_R | 10 | Sense |
Sommige behuizingen bieden een audiomodule voor het voorpaneel met afzonderlijke connectoren op elke draad in plaats van één enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de audiomodule voor het voorpaneel met verschillende draadtoewijzingen.
10) F_U32 (USB 3.2 Gen 1 Header (USB 3.2 Gen 1-header))
De header voldoet aan de USB 3.2 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten leveren. Neem contact op met de plaatselijke dealer voor de aankoop van het optionele 3,5-inch voorpaneel dat twee USB 3.2 Gen 1-poorten biedt.
| Pin-nummer | Definitie | Pin-nummer | Definitie | Pin-nummer | Definitie |
| 1 | VBUS | 8 | D1- | 15 | SSTX2- |
| 2 | SSRX1- | 9 | D1+ | 16 | GND |
| 3 | SSRX1+ | 10 | NC | 17 | SSRX2+ |
| 4 | GND | 11 | D2+ | 18 | SSRX2- |
| 5 | SSTX1- | 12 | D2- | 19 | VBUS |
| 6 | SSTX1+ | 13 | GND | 20 | Geen pin |
| 7 | GND | 14 | SSTX2+ |
11) F_USB1/F_USB2 (USB 2.0/1.1 Headers (USB 2.0/1.1-headers))
De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten bieden via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aankoop van de optionele USB-beugel.
| Pin-nummer | Definitie | Pin-nummer | Definitie |
| 1 | Stroom (5V) | 6 | USB DY+ |
| 2 | Stroom (5V) | 7 | GND |
| 3 | USB DX- | 8 | GND |
| 4 | USB DY- | 9 | Geen pin |
| 5 | USB DX+ | 10 | NC |
- Sluit de IEEE 1394-beugelkabel (2x5-pins) niet aan op de USB 2.0/1.1-header.
- Voordat u de USB-beugel installeert, moet u de computer uitschakelen en de stekker uit het stopcontact halen om schade aan de USB-beugel te voorkomen.
12) COM (Serial Port Header (seriële-poortheader))
De COM-header kan één seriële poort bieden via een optionele COM-poortkabel. Neem contact op met de plaatselijke dealer voor de aankoop van de optionele COM-poortkabel.
| Pin-nummer | Definitie | Pin-nummer | Definitie |
| 1 | NDCD- | 6 | NDSR- |
| 2 | NSIN | 7 | NRTS- |
| 3 | NSOUT | 8 | NCTS- |
| 4 | NDTR- | 9 | NRI- |
| 5 | GND | 10 | Geen pin |
13) SPI_TPM (Trusted Platform Module Header (header voor Trusted Platform Module))
U kunt een SPI TPM (Trusted Platform Module) op deze header aansluiten.
| Pin-nummer | Definitie | Pin-nummer | Definitie |
| 1 | Data-uitgang | 7 | Chip Select |
| 2 | Stroom (3,3 V) | 8 | GND |
| 3 | Geen pin | 9 | IRQ |
| 4 | NC | 10 | NC |
| 5 | Data-invoer | 11 | NC |
| 6 | CLK | 12 | RST |
14) CLR_CMOS (Clear CMOS Jumper (jumper voor CMOS wissen))
Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp zoals een schroevendraaier om de twee pinnen enkele seconden aan te raken.
Open: normaal
Kort: CMOS-waarden wissen
- Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de CMOS-waarden wist.
- Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (raadpleeg het hoofdstuk "BIOS Setup" voor BIOS-configuraties).
15) BAT (Battery (batterij))
De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.
U kunt de CMOS-waarden wissen door de batterij te verwijderen:
- Schakel uw computer uit en trek de stekker uit het stopcontact.
- Verwijder voorzichtig de batterij uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp, zoals een schroevendraaier, om de positieve en negatieve polen van de batterijhouder aan te raken, zodat ze 5 seconden kortsluiten.)
- Plaats de batterij terug.
- Steek de stekker in het stopcontact en start uw computer opnieuw op.
- Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.
- Vervang de batterij door een gelijkwaardige. Schade aan uw apparaten kan optreden als de batterij wordt vervangen door een verkeerd model.
- Neem contact op met de plaats van aankoop of de plaatselijke dealer als u de batterij niet zelf kunt vervangen of als u onzeker bent over het batterijmodel.
- Let er bij het installeren van de batterij op de oriëntatie van de positieve (+) en de negatieve (-) kant van de batterij (de positieve kant moet naar boven wijzen).
- Gebruikte batterijen moeten worden behandeld in overeenstemming met de plaatselijke milieuvoorschriften.
BIOS-instellingen
BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies omvatten het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS-instellingenprogramma waarmee de gebruiker de basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.
Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.
Om toegang te krijgen tot het BIOS-instellingenprogramma, drukt u op de toets <Delete> tijdens de POST wanneer de stroom is ingeschakeld.
Gebruik de GIGABYTE Q-Flash- of @BIOS-tool om de BIOS te upgraden.
- Met Q-Flash kan de gebruiker snel en gemakkelijk een upgrade of back-up van BIOS maken zonder het besturingssysteem te openen.
- @BIOS is een Windows-gebaseerd hulpprogramma dat de nieuwste versie van BIOS op internet zoekt en downloadt en de BIOS bijwerkt.
- Omdat het flashen van BIOS potentieel riskant is, wordt aanbevolen om de BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van BIOS. Flash de BIOS voorzichtig. Onvoldoende BIOS-flashing kan leiden tot een storing in het systeem.
- Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onvoldoende wijzigen van de instellingen kan ertoe leiden dat het systeem niet opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" in dit hoofdstuk of de inleidingen van de batterij/clear CMOS-jumper voor het wissen van de CMOS-waarden.)
Opstartscherm
Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.
Er zijn twee verschillende BIOS-modi en u kunt de toets <F2> gebruiken om tussen de twee modi te schakelen. In de eenvoudige modus kunnen gebruikers snel hun huidige systeeminformatie bekijken of aanpassingen maken voor optimale prestaties. In de eenvoudige modus kunt u uw muis gebruiken om door de configuratie-items te navigeren. De geavanceerde modus biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren.
- Wanneer het systeem niet stabiel is zoals gewoonlijk, selecteert u het item Load Optimized Defaults om uw systeem terug te zetten naar de standaardinstellingen.
- De BIOS-instellingenmenu's die in dit hoofdstuk worden beschreven, zijn uitsluitend ter referentie en kunnen per BIOS-versie verschillen.
Het hoofdmenu
Functietoetsen in de geavanceerde modus
| <f><g> | Verplaats de selectiebalk om een instellingenmenu te selecteren |
| <↑><↓> | Verplaats de selectiebalk om een configuratie-item in een menu te selecteren |
| <Enter>/Dubbelklikken | Voer een opdracht uit of open een menu |
| <+>/<Page Up> | Verhoog de numerieke waarde of breng wijzigingen aan |
| <->/<Page Down> | Verlaag de numerieke waarde of breng wijzigingen aan |
| <F1> | Toon beschrijvingen van de functietoetsen |
| <F2> | Schakel over naar de eenvoudige modus |
| <F3> | Sla de huidige BIOS-instellingen op in een profiel |
| <F4> | Laad de BIOS-instellingen van een eerder gemaakt profiel |
| <F5> | Herstel de vorige BIOS-instellingen voor de huidige submenu's |
| <F6> | Geef het Smart Fan 5-scherm weer |
| <F7> | Laad de geoptimaliseerde BIOS-standaardinstellingen voor de huidige submenu's |
| <F8> | Open de Q-Flash-tool |
| <F10> | Sla alle wijzigingen op en sluit het BIOS-instellingenprogramma |
| <F11> | Schakel over naar het submenu Favorieten |
| <F12> | Leg het huidige scherm vast als een afbeelding en sla het op uw USB-station op |
| <Insert> | Voeg een favoriete optie toe of verwijder deze |
| <Ctrl>+<S> | Geef informatie over het geïnstalleerde geheugen weer |
| <Esc> | Hoofdmenu: Sluit het BIOS-instellingenprogramma af Submenu's: Sluit het huidige submenu af |
Favorieten (F11)
Stel uw veelgebruikte opties in als uw favorieten en gebruik de toets <F11> om snel over te schakelen naar de pagina waar al uw favoriete opties zich bevinden. Om een favoriete optie toe te voegen of te verwijderen, gaat u naar de oorspronkelijke pagina en drukt u op <Insert> op de optie. De optie is gemarkeerd met een sterretje als deze is ingesteld als "favoriet".
Tweaker
Of het systeem stabiel zal werken met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algehele systeemconfiguraties. Het onjuist uitvoeren van overklokken/overspanning kan leiden tot schade aan CPU, chipset of geheugen en de nuttige levensduur van deze componenten verkorten. Deze pagina is alleen voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onvoldoende wijzigen van de instellingen kan ertoe leiden dat het systeem niet opstart. Als dit gebeurt, wis dan de CMOS-waarden en reset het moederbord naar de standaardwaarden.)
CPU-klokratio
Hiermee kunt u de klokratio voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de CPU die wordt geïnstalleerd.
Ringratio
Hiermee kunt u de CPU Uncore-ratio instellen. Het instelbare bereik is afhankelijk van de gebruikte CPU. (Standaard: Auto)
IGP-ratio (Opmerking)
Hiermee kunt u de grafische ratio instellen. (Standaard: Auto)
AVX-offset (Opmerking)
AVX-offset is de negatieve offset van de AVX-ratio.
Geavanceerde CPU-instellingen
CPU-overtemperatuurbeveiliging(Opmerking)
Hiermee kunt u de TJ Max-offsetwaarde nauwkeurig afstemmen. (Standaard: Auto)
FCLK-frequentie voor vroegtijdige inschakeling
Hiermee kunt u de FCLK-frequentie instellen. Opties zijn: Normaal (800 MHz), 1 GHz, 400 MHz. (Standaard: 1 GHz)
Hyper-Threading Technology
Hiermee kunt u bepalen of u multi-threading-technologie wilt inschakelen bij gebruik van een Intel® CPU die deze functie ondersteunt. Deze functie werkt alleen voor besturingssystemen die de multi-processormodus ondersteunen. Auto (Auto) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
Aantal ingeschakelde CPU-cores
Hiermee kunt u het aantal CPU-cores selecteren dat moet worden ingeschakeld in een Intel® multi-core CPU (het aantal CPU-cores kan per CPU verschillen). Auto (Auto) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
VT-d
Schakelt Intel® Virtualization Technology for Directed I/O in of uit. (Standaard: Ingeschakeld)
(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga naar de website van Intel voor meer informatie over de unieke functies van Intel ® CPU's.
Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Opmerking)
Schakelt Intel® Speed Shift Technology in of uit. Als u deze functie inschakelt, kan de processor zijn werkfrequentie sneller verhogen en wordt de systeemresponsiviteit verbeterd. (Standaard: Ingeschakeld)
CPU Thermal Monitor (Opmerking)
Schakelt de Intel® Thermal Monitor-functie, een CPU-oververhittingsbeveiligingsfunctie, in of uit. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd wanneer de CPU oververhit is. Auto (Auto) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
Ring naar Core-offset (Down Bin)
Hiermee kunt u bepalen of u de automatische verlaging van de CPU Ring-ratio wilt uitschakelen. Auto (Auto) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
CPU EIST-functie (Opmerking)
Schakelt Enhanced Intel® Speed Step Technology (EIST) in of uit. Afhankelijk van de CPU-belasting kan de Intel® EIST-technologie de CPU-spanning en kernfrequentie dynamisch en effectief verlagen om het gemiddelde stroomverbruik en de warmteproductie te verminderen. Auto (Auto) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
Race To Halt (RTH) (Opmerking)/Energy Efficient Turbo (Opmerking)
Schakelt de CPU-energiebesparingsgerelateerde instellingen in of uit.
Spanningsoptimalisatie
Hiermee kunt u bepalen of u spanningsoptimalisatie wilt inschakelen om het stroomverbruik te verminderen. (Standaard: Auto)
Intel(R) Turbo Boost Technology (Opmerking)
Hiermee kunt u bepalen of u de Intel® CPU Turbo Boost-technologie wilt inschakelen. Auto (Auto) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
Intel(R) Turbo Boost Max Technology 3.0 (Opmerking)
Schakelt Intel® Turbo Boost Max Technology 3.0 in of uit. Intel® Turbo Boost Max Technology 3.0 stelt het systeem in staat om de best presterende core van de processor te identificeren en stelt u in staat om de meest kritieke workloads er handmatig naar te leiden. U kunt zelfs de frequentie van elke core afzonderlijk aanpassen voor prestatieoptimalisatie. (Standaard: Ingeschakeld)
CPU Flex Ratio Override
Schakelt de CPU Flex Ratio in of uit. De maximale CPU-klokratio is gebaseerd op de waarde CPU Flex Ratio Settings (CPU Flex Ratio-instellingen) als CPU Clock Ratio (CPU-klokratio) is ingesteld op Auto (Auto). (Standaard: Uitgeschakeld)
CPU Flex Ratio-instellingen
Hiermee kunt u de CPU Flex Ratio instellen. Het instelbare bereik kan per CPU verschillen.
Actieve Turbo-ratio's
Turbo-ratio
Hiermee kunt u de CPU Turbo-ratio's instellen voor een verschillend aantal actieve cores. Auto (Auto) stelt de CPU Turbo-ratio's in volgens de CPU-specificaties. Dit item kan alleen worden geconfigureerd als Active Turbo Ratios (Actieve Turbo-ratio's) is ingesteld op Enabled (Ingeschakeld). (Standaard: Auto)
C-States Control
CPU Enhanced Halt (C1E)
Schakelt de Intel® CPU Enhanced Halt (C1E)-functie in of uit, een CPU-energiebesparingsfunctie in de systeemstopstand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. Auto (Auto) laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als C-States Control (C-States-besturing) is ingesteld op Enabled (Ingeschakeld). (Standaard: Auto)
(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga naar de website van Intel voor meer informatie over de unieke functies van Intel ® CPU's.
C3 State Support (Opmerking)
Hiermee kunt u bepalen of de CPU in de C3-modus mag gaan in de systeemstopstand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. De C3-stand is een meer verbeterde energiebesparende stand dan C1. Auto (Auto) laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als C-States Control (C-States-besturing) is ingesteld op Enabled (Ingeschakeld). (Standaard: Auto)
C6/C7 State Support
Hiermee kunt u bepalen of de CPU in de C6/C7-modus mag gaan in de systeemstopstand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. De C6/C7-stand is een meer verbeterde energiebesparende stand dan C3. Auto (Auto) laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als C-States Control (C-States-besturing) is ingesteld op Enabled (Ingeschakeld). (Standaard: Auto)
C8 State Support (Opmerking)
Hiermee kunt u bepalen of de CPU in C8-modus gaat in de systeemstoptoestand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstoptoestand om het energieverbruik te verminderen. De C8-status is een verbeterde energiebesparende status dan C6/C7. Auto laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als C-States Control is ingesteld op Enabled. (Standaard: Auto)
C10 State Support (Opmerking)
Hiermee kunt u bepalen of de CPU in C10-modus gaat in de systeemstoptoestand. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstoptoestand om het energieverbruik te verminderen. De C10-status is een verbeterde energiebesparende status dan C8. Auto laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als C-States Control is ingesteld op Enabled. (Standaard: Auto)
Package C State Limit(Opmerking)
Hiermee kunt u de C-statuslimiet voor de processor specificeren. Auto laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als C-States Control is ingesteld op Enabled. (Standaard: Auto)
Turbo Power Limits
Hiermee kunt u een vermogenslimiet instellen voor de CPU-turbomodus. Wanneer het CPU-vermogen de gespecificeerde vermogenslimiet overschrijdt, verlaagt de CPU automatisch de kernfrequentie om het vermogen te verminderen. Auto stelt de vermogenslimiet in volgens de CPU-specificaties. (Standaard: Auto)
Package Power Limit TDP (Watt) / Package Power Limit Time
Hiermee kunt u de vermogenslimiet instellen voor de CPU-turbomodus en hoe lang het duurt om op de gespecificeerde vermogenslimiet te werken. Als de gespecificeerde waarde wordt overschreden, verlaagt de CPU automatisch de kernfrequentie om het vermogen te verminderen. Auto stelt de vermogenslimiet in volgens de CPU-specificaties. Dit item kan alleen worden geconfigureerd als Turbo Power Limits is ingesteld op Enabled. (Standaard: Auto)
DRAM Power Limit / DRAM Power Limit Time
Hiermee kunt u de vermogenslimiet instellen voor de geheugen-turbomodus en hoe lang het duurt om op de gespecificeerde vermogenslimiet te werken. Auto laat het BIOS deze instelling automatisch configureren. Dit item kan alleen worden geconfigureerd als Turbo Power Limits is ingesteld op Enabled. (Standaard: Auto)
Core Current Limit (Ampère)
Hiermee kunt u een stroomlimiet instellen voor de CPU-turbomodus. Wanneer de CPU-stroom de gespecificeerde stroomlimiet overschrijdt, verlaagt de CPU automatisch de kernfrequentie om de stroom te verminderen. Auto stelt de vermogenslimiet in volgens de CPU-specificaties. Dit item kan alleen worden geconfigureerd als Turbo Power Limits is ingesteld op Enabled. (Standaard: Auto)
Turbo Per Core Limit Control(Opmerking)
Hiermee kunt u elke CPU-kernlimiet afzonderlijk regelen. (Standaard: Auto)
(Opmerking) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt. Ga voor meer informatie over de unieke functies van Intel ®-CPU's naar de website van Intel.
Extreme Memory Profile (X.M.P.) (Opmerking)
Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer ingeschakeld.
Disabled Schakelt deze functie uit. (Standaard)
Profile1 Gebruikt de instellingen van Profiel 1.
Profile2 (Opmerking) Gebruikt de instellingen van Profiel 2.
System Memory Multiplier
Hiermee kunt u de systeemgeheugenvermenigvuldiger instellen. Auto stelt de geheugenvermenigvuldiger in volgens de geheugen-SPD-gegevens. (Standaard: Auto)
Memory Ref Clock
Hiermee kunt u de geheugenreferentieklok handmatig aanpassen. (Standaard: Auto)
Memory Odd Ratio (100/133 of 200/266)
Enabled zorgt ervoor dat Qclk op een oneven frequentie kan werken. (Standaard: Auto)
Advanced Memory Settings
Memory Multiplier Tweaker
Biedt verschillende niveaus van automatische geheugenafstemming. (Standaard: Auto)
Channel Interleaving
Schakelt geheugenkanaal-interleaving in of uit. Enabled zorgt ervoor dat het systeem tegelijkertijd toegang heeft tot verschillende kanalen van het geheugen om de geheugenprestaties en stabiliteit te verhogen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
Rank Interleaving
Schakelt geheugenrang-interleaving in of uit. Enabled zorgt ervoor dat het systeem tegelijkertijd toegang heeft tot verschillende rangen van het geheugen om de geheugenprestaties en stabiliteit te verhogen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
Memory Boot Mode
Biedt geheugendetectie- en trainingsmethoden.
Auto Laat het BIOS deze instelling automatisch configureren. (Standaard)
Normal Het BIOS voert automatisch geheugentraining uit. Houd er rekening mee dat als het systeem instabiel of onopstartbaar wordt, u de CMOS-waarden kunt wissen en het moederbord kunt resetten naar de standaardwaarden. (Raadpleeg de inleidingen van de batterij/clear CMOS-jumper voor het wissen van de CMOS-waarden.)
Enable Fast Boot Sla geheugendetectie en -training over in sommige specifieke criteria voor sneller opstarten van het geheugen.
Disable Fast Boot Detecteer en train geheugen bij elke opstartbeurt.
Realtime Memory Timing
Hiermee kunt u de geheugentimings na de BIOS-fase verfijnen. (Standaard: Auto)
Memory Enhancement Settings
Biedt verschillende instellingen voor het verbeteren van de geheugenprestaties: Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density en DDR-4500+. (Standaard: Auto)
Memory Channel Detection Message
Hiermee kunt u bepalen of u een waarschuwingsbericht wilt weergeven wanneer het geheugen niet in het optimale geheugenkanaal is geïnstalleerd. (Standaard: Ingeschakeld)
ƒ SPD Info
Geeft informatie weer over het geïnstalleerde geheugen.
(Opmerking) Dit item is alleen aanwezig als u een CPU en een geheugenmodule installeert die deze functie ondersteunen.
Memory Channels Timings
Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
Deze secties bieden geheugentimingsinstellingen. Opmerking: uw systeem kan instabiel worden of niet opstarten nadat u wijzigingen hebt aangebracht in de geheugentimings. Als dit gebeurt, reset u het moederbord naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.
Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)
Met deze items kunt u de CPU Vcore- en geheugenspanningen aanpassen.
Geavanceerde spanningsinstellingen
In dit submenu kunt u het Load-Line Calibration-niveau, het overspanningsbeveiligingsniveau en het overstroombeveiligingsniveau configureren.
Instellingen
Platformvoeding
Platform Power Management
Schakelt de functie Active State Power Management (ASPM) in of uit. (Standaard: Uitgeschakeld)
PEG ASPM
Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de CPU PEG-bus. Dit item is alleen configureerbaar als Platform Power Management is ingesteld op Enabled. (Standaard: Uitgeschakeld)
PCH ASPM
Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de PCI Express-bus van de chipset. Dit item is alleen configureerbaar als Platform Power Management is ingesteld op Enabled. (Standaard: Uitgeschakeld)
DMI ASPM
Hiermee kunt u de ASPM-modus configureren voor zowel de CPU-zijde als de Chipset-zijde van de DMI-verbinding. Dit item is alleen configureerbaar als Platform Power Management is ingesteld op Enabled. (Standaard: Uitgeschakeld)
Power On By Keyboard
Hiermee kan het systeem worden ingeschakeld door een PS/2-toetsenbord-wake-up-gebeurtenis.
Opmerking: om deze functie te gebruiken, hebt u een ATX-voeding nodig die minimaal 1A levert op de +5VSB-leiding.
Disabled Schakelt deze functie uit. (Standaard)
Password Stel een wachtwoord in met 1~5 tekens om het systeem in te schakelen.
Keyboard 98 Druk op de POWER-knop op het Windows 98-toetsenbord om het systeem in te schakelen.
Any Key Druk op een willekeurige toets om het systeem in te schakelen.
Power On Password
Stel het wachtwoord in wanneer Power On By Keyboard is ingesteld op Password.
Druk op <Enter> op dit item en stel een wachtwoord in van maximaal 5 tekens en druk vervolgens op <Enter> om te accepteren. Om het systeem in te schakelen, voert u het wachtwoord in en drukt u op <Enter>.
Opmerking: om het wachtwoord te annuleren, drukt u op <Enter> op dit item. Wanneer u om het wachtwoord wordt gevraagd, drukt u nogmaals op <Enter> zonder het wachtwoord in te voeren om de wachtwoordinstellingen te wissen.
Power On By Mouse
Hiermee kan het systeem worden ingeschakeld door een PS/2-muis-wake-up-gebeurtenis.
Opmerking: om deze functie te gebruiken, hebt u een ATX-voeding nodig die minimaal 1A levert op de +5VSB-leiding.
Disabled Schakelt deze functie uit. (Standaard)
Move Beweeg de muis om het systeem in te schakelen.
Double Click Dubbelklik op de linkerknop van de muis om het systeem in te schakelen.
ErP
Bepaalt of het systeem het minste stroom verbruikt in de S5-status (afsluiten). (Standaard: Uitgeschakeld)
Opmerking: wanneer dit item is ingesteld op Enabled, zijn de volgende functies niet meer beschikbaar: Hervatten na alarm, inschakelen met de muis en inschakelen met het toetsenbord.
Soft-Off by PWR-BTTN
Configureert de manier om de computer uit te schakelen in MS-DOS-modus met behulp van de aan/uit-knop.
Instant-Off Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard)
Delay 4 Sec. Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop korter dan 4 seconden wordt ingedrukt, gaat het systeem naar de slaapstand.
Resume by Alarm
Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld) Als ingeschakeld, stel dan de datum en tijd als volgt in:
Wake up day: Schakel het systeem in op een specifiek tijdstip op elke dag of op een specifieke dag van de maand.
Wake up hour/minute/second: Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.
Opmerking: vermijd bij het gebruik van deze functie onvoldoende uitschakeling vanuit het besturingssysteem of het verwijderen van de wisselstroom, anders zijn de instellingen mogelijk niet effectief.
Power Loading
Schakelt de dummy load in of uit. Wanneer de voeding laag belast is, wordt een zelfbescherming geactiveerd waardoor deze wordt uitgeschakeld of defect raakt. Als dit gebeurt, stel dan in op Enabled. Met Auto kan het BIOS deze instelling automatisch configureren. (Standaard: Auto)
RC6(Render Standby)
Hiermee kunt u bepalen of de ingebouwde grafische kaart in de stand-bymodus mag gaan om het stroomverbruik te verminderen. (Standaard: Ingeschakeld)
AC BACK
Bepaalt de status van het systeem na de terugkeer van de stroom na een stroomuitval.
Memory Het systeem keert terug naar de laatst bekende actieve status bij de terugkeer van de wisselstroom.
Always On Het systeem wordt ingeschakeld bij de terugkeer van de wisselstroom.
Always Off Het systeem blijft uitgeschakeld bij de terugkeer van de wisselstroom. (Standaard)
IO-poorten
Initial Display Output
Specificeert de eerste initialisatie van de monitorweergave vanaf de geïnstalleerde PCI Express-videokaart of de ingebouwde grafische kaart.
IGFX (Opmerking) Stelt de ingebouwde grafische kaart in als de eerste weergave.
PCIe 1 Slot Stelt de grafische kaart op de PCIEX16-sleuf in als de eerste weergave. (Standaard)
Internal Graphics
Schakelt de ingebouwde grafische functie in of uit. (Standaard: Auto)
DVMT Pre-Allocated
Hiermee kunt u de geheugengrootte van de ingebouwde grafische kaart instellen. Opties zijn: 0M~512M. (Standaard: 64M)
DVMT Total Gfx Mem
Hiermee kunt u de DVMT-geheugengrootte van de ingebouwde grafische kaart toewijzen. Opties zijn: 128M, 256M, MAX. (Standaard: 256M)
Aperture Size
Hiermee kunt u de maximale hoeveelheid systeemgeheugen instellen die aan de grafische kaart kan worden toegewezen. Opties zijn: 128MB, 256MB, 512MB, 1024MB en 2048MB. (Standaard: 256MB)
Onboard LAN Controller
Schakelt de ingebouwde LAN-functie in of uit. (Standaard: Ingeschakeld)
Als u in plaats van de ingebouwde LAN een netwerkkaart van een derde partij wilt installeren, stelt u dit item in op Disabled.
(Opmerking) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.
Audio Controller
Schakelt de ingebouwde audiofunctie in of uit. (Standaard: Ingeschakeld)
Als u in plaats van de ingebouwde audio een audiokaart van een derde partij wilt installeren, stelt u dit item in op Disabled.
Above 4G Decoding
Schakelt in of uit dat 64-bits apparaten kunnen worden gedecodeerd in de adresruimte boven 4 GB (alleen als uw systeem 64-bits PCI-decodering ondersteunt). Stel in op Enabled als er meer dan één geavanceerde grafische kaart is geïnstalleerd en hun stuurprogramma's niet kunnen worden gestart bij het openen van het besturingssysteem (vanwege de beperkte 4 GB geheugenadresruimte). (Standaard: Uitgeschakeld)
IOAPIC 24-119 Entries
Schakelt deze functie in of uit. (Standaard: Ingeschakeld)
Super IO Configuratie
Serial Port
Schakelt de ingebouwde seriële poort in of uit. (Standaard: Ingeschakeld)
USB-configuratie
Legacy USB Support
Hiermee kan een USB-toetsenbord/muis worden gebruikt in MS-DOS. (Standaard: Ingeschakeld)
XHCI Hand-off
Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Ingeschakeld)
USB Mass Storage Driver Support
Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
Mass Storage Devices
Toont een lijst met aangesloten USB-massaopslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.
Netwerkstackconfiguratie
Network Stack
Schakelt opstarten vanaf het netwerk in of uit om een OS in GPT-indeling te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
IPv4 PXE Support
Schakelt IPv4 PXE-ondersteuning in of uit. Dit item is alleen configureerbaar als Network Stack is ingeschakeld.
IPv4 HTTP Support
Schakelt HTTP-bootondersteuning voor IPv4 in of uit. Dit item is alleen configureerbaar als Network Stack is ingeschakeld.
IPv6 PXE Support
Schakelt IPv6 PXE-ondersteuning in of uit. Dit item is alleen configureerbaar als Network Stack is ingeschakeld.
IPv6 HTTP Support
Schakelt HTTP-bootondersteuning voor IPv6 in of uit. Dit item is alleen configureerbaar als Network Stack is ingeschakeld.
PXE boot wait time
Hiermee kunt u configureren hoe lang u wilt wachten voordat u op <Esc> kunt drukken om de PXE-boot af te breken. Dit item is alleen configureerbaar als Network Stack is ingeschakeld. (Standaard: 0)
Media detect count
Hiermee kunt u instellen hoe vaak de aanwezigheid van media moet worden gecontroleerd. Dit item is alleen configureerbaar als
Network Stack is ingeschakeld. (Standaard: 1)
NVMe Configuration
Geeft informatie weer over uw M.2 NVME PCIe SSD indien geïnstalleerd.
SATA And RST Configuration
SATA Controller(s)
Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
SATA Mode Selection
Schakelt RAID in of uit voor de SATA-controllers die in de chipset zijn geïntegreerd, of configureert de SATA-controllers in AHCI-modus.
Intel RST Premium With Intel Optane System Acceleration Schakelt RAID in voor de SATA-controller.
AHCI Configureert de SATA-controllers in AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee de opslagdriver geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot-plug. (Standaard)
Aggressive LPM Support
Schakelt de energiebesparingsfunctie ALPM (Aggressive Link Power Management) in of uit voor de chipset-SATA-controllers. (Standaard: Uitgeschakeld)
Port 0/1/2/3
Schakelt elke SATA-poort in of uit. (Standaard: Ingeschakeld)
Hot plug
Schakelt de hot-plug-mogelijkheid voor elke SATA-poort in of uit. (Standaard: Uitgeschakeld)
Configured as eSATA
Schakelt ondersteuning voor externe SATA-apparaten in of uit.
EZ RAID
Hiermee kunt u snel een RAID-array instellen. Raadpleeg hoofdstuk "Configuring a RAID Set" voor instructies over het configureren van een RAID-array.
Realtek PCIe GBE Family Controller
Dit submenu biedt informatie over LAN-configuratie en gerelateerde configuratieopties.
Miscellaneous
LEDs in System Power On State
Hiermee kunt u de LED-verlichting van het moederbord in- of uitschakelen wanneer het systeem is ingeschakeld.
Off Schakelt de geselecteerde verlichtingsmodus uit wanneer het systeem is ingeschakeld.
On Schakelt de geselecteerde verlichtingsmodus in wanneer het systeem is ingeschakeld. (Standaard)
Intel Platform Trust Technology (PTT)
Schakelt Intel® PTT-technologie in of uit. (Standaard: Uitgeschakeld)
Software Guard Extensions (SGX)
Schakelt de Intel® Software Guard Extensions-technologie in of uit. Met deze functie kan legale software in een veilige omgeving werken en wordt de software beschermd tegen aanvallen van schadelijke software. Met de optie Software Controlled (Softwaregestuurd) kunt u deze functie in- of uitschakelen met een door Intel geleverde applicatie. (Standaard: Software Controlled)
Max Link Speed
Hiermee kunt u de werkingsmodus van de PCI Express-slots instellen op Gen 1, Gen 2 of Gen 3. De daadwerkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke slot. Met Auto kan het BIOS deze instelling automatisch configureren. (Standaard: Auto)
3DMark01 Enhancement
Hiermee kunt u bepalen of u de prestaties van sommige oudere benchmarks wilt verbeteren. (Standaard: Uitgeschakeld)
Trusted Computing
Schakelt Trusted Platform Module (TPM) in of uit.
PC Health Status
Reset Case Open Status
Disabled Behoudt of wist de record van de vorige chassis-inbraakstatus. (Standaard)
Enabled Wist de record van de vorige chassis-inbraakstatus en het veld Case Open (Behuizing open) toont "No" (Nee) bij de volgende keer opstarten.
Case Open
Geeft de detectiestatus weer van het chassis-inbraakdetectieapparaat dat is aangesloten op de CI-header van het moederbord. Als de systeemchassis-afdekking is verwijderd, toont dit veld "Yes" (Ja), anders toont het "No" (Nee). Om de statusrecord van de chassis-inbraak te wissen, stelt u Reset Case Open Status (Behuizing open status opnieuw instellen) in op Enabled (Ingeschakeld), slaat u de instellingen op in de CMOS en start u vervolgens uw systeem opnieuw op.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Geeft de huidige systeemspanningen weer.
Smart Fan 5 **SIGNamp; Monitor
Hiermee kunt u een doel selecteren om te bewaken en om verdere aanpassingen te maken. (Standaard: CPU FAN)
Fan Speed Control
Hiermee kunt u bepalen of u de ventilatorsnelheidsregelfunctie wilt inschakelen en de ventilatorsnelheid wilt aanpassen.
Normal Hiermee kan de ventilator op verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard)
Silent Hiermee kan de ventilator op lage snelheid draaien.
Manual Hiermee kunt u de ventilatorsnelheid regelen in de curve-grafiek.
Full Speed Hiermee kan de ventilator op volle snelheid draaien.
Fan Control Use Temperature Input
Hiermee kunt u de referentietemperatuur selecteren voor ventilatorsnelheidsregeling.
Temperature Interval
Hiermee kunt u het temperatuurinterval selecteren voor ventilatorsnelheidswijziging.
Fan Control Mode
Auto Laat het BIOS automatisch het type geïnstalleerde ventilator detecteren en stelt de optimale regelmodus in. (Standaard)
Voltage De spanningsmodus wordt aanbevolen voor een 3-pins ventilator.
PWM De PWM-modus wordt aanbevolen voor een 4-pins ventilator.
Fan Stop
Schakelt de ventilatorstopfunctie in of uit. U kunt de temperatuurlimiet instellen met behulp van de temperatuurcurve. De ventilator stopt met werken wanneer de temperatuur lager is dan de limiet. (Standaard: Uitgeschakeld)
Temperature
Geeft de huidige temperatuur weer van het geselecteerde doelgebied.
Fan Speed
Geeft de huidige ventilatorsnelheden weer.
Flow Rate
Geeft de stroomsnelheid van uw waterkoelingssysteem weer.
Temperature Warning Control
Stelt de waarschuwingstrempel voor temperatuur in. Wanneer de temperatuur de drempel overschrijdt, geeft het BIOS een waarschuwingsgeluid af. Opties zijn: Uitgeschakeld (standaard), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
Fan Fail Warning (Waarschuwing ventilatorfout)
Hiermee kan het systeem een waarschuwingsgeluid afgeven als de ventilator niet is aangesloten of defect is. Controleer de staat van de ventilator of de ventilatoraansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld)
Systeeminformatie
Dit gedeelte geeft informatie over het model van je moederbord en de BIOS-versie. Je kunt hier ook de standaardtaal selecteren die door de BIOS wordt gebruikt en handmatig de systeemtijd instellen.
Toegangsniveau
Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het beheerdersniveau kun je wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kun je alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.
Systeemtaal
Selecteert de standaardtaal die door de BIOS wordt gebruikt.
Systeemdatum
Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om te schakelen tussen de velden Maand, Dag en Jaar, en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
Systeemtijd
Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. 13:00:00 is bijvoorbeeld 1 uur 's middags. Gebruik <Enter> om te schakelen tussen de velden Uur, Minuut en Seconde, en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
Informatie over aangesloten apparaten
Geeft informatie weer over je PCI Express- en M.2-apparaten indien geïnstalleerd.
Q-Flash
Hiermee kun je de Q-Flash-tool openen om de BIOS bij te werken of een back-up te maken van de huidige BIOS-configuratie.
Opstarten
Bootup NumLock State
Schakelt de Numlock-functie in of uit op het numerieke toetsenblok van het toetsenbord na de POST. (Standaard: Aan)
Beveiligingsoptie
Geeft aan of een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer je de BIOS Setup opent. Nadat je dit item hebt geconfigureerd, stel je het/de wachtwoord(en) in onder het item Administrator Password/User Password.
Setup Er is alleen een wachtwoord vereist om het BIOS Setup-programma te openen.
Systeem Er is een wachtwoord vereist om het systeem op te starten en om het BIOS Setup-programma te openen. (Standaard)
Full Screen LOGO Show
Hiermee kun je bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Disabled (uitgeschakeld) slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
Prioriteiten opstartoptie
Geeft de algemene opstartvolgorde van de beschikbare apparaten aan. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" op de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteer je het apparaat met het voorvoegsel "UEFI:".
Of als je een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 10 64-bits, selecteer je het optische station met de Windows 10 64-bits installatieschijf en met het voorvoegsel "UEFI:".
Fast Boot
Schakelt Fast Boot in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Link uitschakelen)
SATA-ondersteuning
Last Boot SATA Devices Only Met uitzondering van het vorige opstartstation zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)
All SATA Devices Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.
Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast.
VGA-ondersteuning
Hiermee kun je selecteren welk type besturingssysteem moet worden opgestart.
Auto Schakelt alleen de legacy-optie-ROM in.
EFI Driver Schakelt de EFI-optie-ROM in. (Standaard)
Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast.
USB-ondersteuning
Disable Link Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
Full Initial Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
Partial Initial Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast. Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.
PS2-apparaatondersteuning
Disable Link Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
Enabled Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast. Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.
Netwerkstackdriverondersteuning
Disable Link Schakelt opstarten vanaf het netwerk uit. (Standaard)
Enabled Schakelt opstarten vanaf het netwerk in.
Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast.
Volgende keer opstarten na stroomuitval
Normal Boot Schakelt normaal opstarten in bij terugkeer van de netvoeding. (Standaard)
Fast Boot Behoudt de Fast Boot-instellingen bij terugkeer van de netvoeding. Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast.
Muissnelheid
Hiermee kun je de bewegingssnelheid van de muiscursor instellen. (Standaard: 1 X)
Windows 10-functies
Hiermee kun je het besturingssysteem selecteren dat moet worden geïnstalleerd. (Standaard: Windows 10)
CSM-ondersteuning
Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-opstartproces te ondersteunen.
Disabled Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces. (Standaard)
Enabled Schakelt UEFI CSM in.
LAN PXE Boot Option ROM
Hiermee kun je selecteren of de legacy-optie-ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled (ingeschakeld). & Storage Boot Option Control
Hiermee kun je selecteren of de UEFI- of legacy-optie-ROM voor de opslagapparaatcontroller moet worden ingeschakeld.
Do not launch Schakelt de optie-ROM uit.
UEFI Schakelt alleen de UEFI-optie-ROM in.
Legacy Schakelt alleen de legacy-optie-ROM in. (Standaard)
Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled (ingeschakeld).
Overige PCI-apparaten
Hiermee kun je selecteren of de UEFI- of legacy-optie-ROM moet worden ingeschakeld voor de PCI-apparaatcontroller, anders dan de LAN-, opslagapparaat- en grafische controllers.
Do not launch Schakelt de optie-ROM uit.
UEFI Schakelt alleen de UEFI-optie-ROM in. (Standaard)
Legacy Schakelt alleen de legacy-optie-ROM in.
Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Enabled (ingeschakeld).
Administrator Password
Hiermee kun je een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. Je wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. Je moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Anders dan het gebruikerswachtwoord kun je met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
User Password
Hiermee kun je een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. Je wordt gevraagd het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. Je moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Met het gebruikerswachtwoord kun je echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.
Om het wachtwoord te annuleren, druk je op <Enter> op het wachtwoorditem en voer je eerst het juiste wachtwoord in wanneer daarom wordt gevraagd. Wanneer je wordt gevraagd om een nieuw wachtwoord, druk je op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer je wordt gevraagd om te bevestigen.
OPMERKING: Voordat je het gebruikerswachtwoord instelt, moet je eerst het beheerderswachtwoord instellen.
ƒ Secure Boot
Hiermee kun je Secure Boot in- of uitschakelen en gerelateerde instellingen configureren. Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Disabled (uitgeschakeld).
Preferred Operating Mode
Hiermee kun je selecteren of je de Easy-modus of de Advanced-modus wilt openen na het openen van de BIOS Setup. Auto opent de BIOS-modus van de vorige keer. (Standaard: Auto)
Opslaan en afsluiten
Setup opslaan en afsluiten
Druk op <Enter> op dit item en selecteer Yes (ja). Dit slaat de wijzigingen op in de CMOS en sluit het BIOS Setup-programma af. Selecteer No (nee) of druk op <Esc> om terug te keren naar het hoofdmenu van de BIOS Setup.
Afsluiten zonder opslaan
Druk op <Enter> op dit item en selecteer Yes (ja). Hiermee sluit je de BIOS Setup af zonder de wijzigingen die in de BIOS Setup zijn aangebracht in de CMOS op te slaan. Selecteer No (nee) of druk op <Esc> om terug te keren naar het hoofdmenu van de BIOS Setup.
Geoptimaliseerde standaardinstellingen laden
Druk op <Enter> op dit item en selecteer Yes (ja) om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem optimaal te werken. Laad altijd de geoptimaliseerde standaardinstellingen na het bijwerken van de BIOS of na het wissen van de CMOS-waarden.
Opstarten overschrijven
Hiermee kun je een apparaat selecteren om onmiddellijk op te starten. Druk op <Enter> op het apparaat dat je selecteert en selecteer Yes (ja) om te bevestigen. Je systeem wordt automatisch opnieuw opgestart en opgestart vanaf dat apparaat.
Profielen opslaan
Met deze functie kun je de huidige BIOS-instellingen opslaan in een profiel. Je kunt maximaal 8 profielen maken en opslaan als Setup-profiel 1 ~ Setup-profiel 8. Druk op <Enter> om te voltooien. Of je kunt Select File in HDD/FDD/USB (bestand selecteren in HDD/FDD/USB) selecteren om het profiel op te slaan op je opslagapparaat.
Profielen laden
Als je systeem instabiel wordt en je de BIOS-standaardinstellingen hebt geladen, kun je deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder het gedoe van het opnieuw configureren van de BIOS-instellingen. Selecteer eerst het profiel dat je wilt laden en druk vervolgens op <Enter> om te voltooien. Je kunt Select File in HDD/FDD/USB (bestand selecteren in HDD/FDD/USB) selecteren om het eerder gemaakte profiel van je opslagapparaat in te voeren of het profiel automatisch te laden dat door de BIOS is gemaakt, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).
Een RAID-set configureren
RAID-niveaus
| RAID 0 | RAID 1 | RAID 5 | RAID 10 | |
| Minimum Aantal harde schijven | ≥2 | 2 | ≥3 | 4 |
| Arraycapaciteit | Aantal harde schijven * Grootte van de kleinste schijf | Grootte van de kleinste schijf | (Aantal harde schijven -1) * Grootte van de kleinste schijf | (Aantal harde schijven/2) * Grootte van de kleinste schijf |
| Fouttolerantie | Nee | Ja | Ja | Ja |
Voordat u begint, bereidt u de volgende items voor:
- Ten minste twee SATA-harde schijven of SSD's.(Opmerking) (Voor optimale prestaties wordt aanbevolen om twee harde schijven met hetzelfde model en dezelfde capaciteit te gebruiken).
- Windows-installatieschijf.
- Moederbord-stuurprogrammaschijf.
- Een USB-stick.
De ingebouwde SATA-controller configureren
- SATA-harde schijf(ven) in uw computer installeren
Installeer de harde schijven/SSD's in de Intel® Chipset-gecontroleerde connectoren op het moederbord. Sluit vervolgens de stroomconnectoren van uw voeding aan op de harde schijven. - De SATA-controller-modus configureren in de BIOS Setup
Zorg ervoor dat u de SATA-controller-modus correct configureert in de systeem-BIOS Setup.
Stappen:
- Schakel uw computer in en druk op <Delete> om de BIOS Setup te openen tijdens de POST (Power-On Self-Test). Ga naar Settings\IO Ports\SATA And RST Configuration, zorg ervoor dat SATA Controller(s) is ingeschakeld. Om RAID te maken, stelt u SATA Mode Selection in op Intel RST Premium With Intel Optane System Acceleration. Sla vervolgens de instellingen op en start uw computer opnieuw op. Opmerking: wanneer u een PCIe SSD gebruikt, zorg er dan voor dat u het item Use RST Legacy OROM onder Settings\IO Ports\SATA And RST Configuration instelt op Disabled en RST Control PCIe Storage Devices op Manual. Afhankelijk van de M.2-connector die u gebruikt, stelt u vervolgens het bijbehorende item PCIe Storage Dev On Port XX in op RST Controlled. Sla ten slotte de instellingen op en sluit de BIOS Setup af. Als u NVMe PCIe SSD's wilt gebruiken om RAID te configureren, zorg er dan voor dat u NVMe RAID mode instelt op Enabled.
- Om de EZ RAID-functie te gebruiken, volgt u de stappen in "C-1". Om UEFI RAID te configureren, volgt u de stappen in "C-2". Raadpleeg "C-3" voor meer informatie over het openen van de legacy RAID ROM. Sla ten slotte de instellingen op en sluit de BIOS Setup af.
De BIOS Setup-menu's die in deze sectie worden beschreven, kunnen verschillen van de exacte instellingen voor uw moederbord. De werkelijke BIOS Setup-menuopties die u ziet, zijn afhankelijk van het moederbord dat u hebt en de BIOS-versie.
C-1. EZ RAID gebruiken
GIGABYTE-moederborden bieden u de EZ RAID-functie, waarmee u snel een RAID-array kunt configureren met vereenvoudigde stappen.
Stappen:
- Nadat u de computer opnieuw hebt opgestart, opent u de BIOS Setup en gaat u naar Settings\EZ RAID. Druk op <Enter> op het item EZ RAID. Selecteer het type harde schijven dat u gebruikt voor RAID op het tabblad Type en druk vervolgens op <Enter>.
- Ga naar het tabblad Mode om een RAID-niveau te selecteren. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1, RAID 10 en RAID 5 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk vervolgens op <Enter> om naar het tabblad Create te gaan. Klik op Proceed om te beginnen. (Opmerking) Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-set te maken met een SATA-harde schijf.
- Na voltooiing komt u terug in het scherm Intel(R) Rapid Storage Technology. Onder RAID Volumes ziet u het nieuwe RAID-volume. Om meer gedetailleerde informatie te bekijken, drukt u op <Enter> op het volume om te controleren op informatie over RAID-niveau, stripe block size, arraynaam en arraycapaciteit, enz.
C-2. UEFI RAID-configuratie
Stappen:
- Ga in de BIOS Setup naar Boot en stel CSM Support in op Disabled. Sla de wijzigingen op en sluit de BIOS Setup af.
- Nadat het systeem opnieuw is opgestart, opent u de BIOS Setup opnieuw. Open vervolgens het submenu Settings\IO Ports\Intel(R) Rapid Storage Technology.
- Druk in het menu Intel(R) Rapid Storage Technology op <Enter> op Create RAID Volume om het scherm Create RAID Volume te openen. Voer een volumennaam in met 1~16 letters (letters mogen geen speciale tekens zijn) onder het item Name en druk op <Enter>. Selecteer vervolgens een RAID-niveau. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1, RAID 10 en RAID 5 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Gebruik vervolgens de pijl-omlaagtoets om naar Select Disks te gaan.
- Selecteer onder het item Select Disks de harde schijven die in de RAID-array moeten worden opgenomen. Druk op de <Space>-toets op de harde schijven die moeten worden geselecteerd (geselecteerde harde schijven zijn gemarkeerd met "X"). Stel vervolgens de stripe block size in. De stripe block size kan worden ingesteld van 4 KB tot 128 KB. Zodra u de stripe block size hebt geselecteerd, stelt u de volume capaciteit in.
- Nadat u de capaciteit hebt ingesteld, gaat u naar Create Volume en drukt u op <Enter> om te beginnen.
- Na voltooiing komt u terug in het scherm Intel(R) Rapid Storage Technology. Onder RAID Volumes ziet u het nieuwe RAID-volume. Om meer gedetailleerde informatie te bekijken, drukt u op <Enter> op het volume om te controleren op informatie over RAID-niveau, stripe block size, arraynaam en arraycapaciteit, enz.
C-3. Legacy RAID ROM configureren
U hebt een discrete grafische kaart nodig om het legacy RAID ROM-hulpprogramma te openen. Open het Intel® legacy RAID BIOS setup-hulpprogramma om een RAID-array te configureren. Sla deze stap over en ga verder met de installatie van het Windows-besturingssysteem voor een niet-RAID-configuratie.
Stappen:
- Ga in de BIOS Setup naar BIOS en stel CSM Support in op Enabled en Storage Boot Option Control op Legacy. Ga vervolgens naar Settings\IO Ports\SATA And RST Configuration en zorg ervoor dat Use RST Legacy OROM is ingesteld op Enabled. Sla de wijzigingen op en sluit de BIOS Setup af. Nadat de POST-geheugentest begint en voordat het opstarten van het besturingssysteem begint, zoekt u een bericht met de tekst "Press <Ctrl-I> to enter Configuration Utility". Druk op <Ctrl> + <I> om het RAID Configuration Utility te openen.
- Nadat u op <Ctrl> + <I> hebt gedrukt, verschijnt het scherm MAIN MENU. Als u een RAID-array wilt maken, selecteert u Create RAID Volume in MAIN MENU en drukt u op <Enter>.
- Nadat u het scherm CREATE VOLUME MENU hebt geopend, voert u een volumennaam in met 1~16 letters (letters mogen geen speciale tekens zijn) onder het item Name en drukt u op <Enter>. Selecteer vervolgens een RAID-niveau. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1, RAID 10 en RAID 5 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk op <Enter> om verder te gaan.
- Selecteer onder het item Disks de harde schijven die in de RAID-array moeten worden opgenomen. Als er slechts twee harde schijven zijn geïnstalleerd, worden deze automatisch aan de array toegewezen. Stel indien nodig de stripe block size in. De stripe block size kan worden ingesteld van 4 KB tot 128 KB. Zodra u de stripe block size hebt geselecteerd, drukt u op <Enter>.
- Voer de arraycapaciteit in en druk op <Enter>. Druk ten slotte op <Enter> op het item Create Volume om te beginnen met het maken van de RAID-array. Wanneer u wordt gevraagd om te bevestigen of u dit volume wilt maken, drukt u op <Y> om te bevestigen of op <N> om te annuleren.
- Na voltooiing kunt u gedetailleerde informatie over de RAID-array bekijken in de sectie DISK/VOLUME INFORMATION, inclusief het RAID-niveau, de stripe block size, de arraynaam en de arraycapaciteit, enz. Om het RAID BIOS-hulpprogramma te verlaten, drukt u op <Esc> of selecteert u 6. Exit in MAIN MENU.
Ga naar de website van GIGABYTE voor meer informatie over het configureren van een RAID-array.
Het RAID-stuurprogramma en het besturingssysteem installeren
Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.
Het besturingssysteem installeren
Aangezien sommige besturingssystemen al een RAID-stuurprogramma bevatten, hoeft u geen afzonderlijk RAID-stuurprogramma te installeren tijdens het Windows-installatieproces. Nadat het besturingssysteem is geïnstalleerd, raden we u aan alle vereiste stuurprogramma's van de moederbord-stuurprogrammaschijf te installeren met behulp van "Xpress Install" om de systeemprestaties en compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat u een extra RAID-stuurprogramma verstrekt tijdens het OS-installatieproces, raadpleegt u de onderstaande stappen:
- Kopieer de map IRST onder \Boot op de stuurprogrammaschijf naar uw USB-stick.
- Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd het stuurprogramma te laden, selecteert u Browse (Bladeren).
- Blader vervolgens naar de USB-flashdrive en selecteer de locatie van het stuurprogramma. De locatie van het stuurprogramma is als volgt: \IRST\f6flpy-x64
- Wanneer er een scherm wordt weergegeven, selecteert u Intel(R) Chipset SATA/PCIe RST Premium Controller en klikt u op Next (Volgende) om het stuurprogramma te laden en door te gaan met de OS-installatie.
Een Intel® Optane™-geheugen installeren
Systeemvereisten
- Intel® Optane™-geheugen
- Het Optane™-geheugen moet minstens 16 GB capaciteit hebben en een gelijke of kleinere capaciteit hebben dan de te versnellen harde schijf/SSD.
- Het Optane™-geheugen kan niet worden gebruikt om een bestaande RAID-array te versnellen; de versnelde harde schijf/SSD kan niet worden opgenomen in een RAID-array.
- De te versnellen harde schijf/SSD moet een SATA-harde schijf of M.2 SATA-SSD zijn.
- De te versnellen harde schijf/SSD kan een systeemstation of een datastation zijn. Het systeemstation moet GPT-geformatteerd zijn en Windows 10 64-bits (of een latere versie) erop geïnstalleerd hebben. Het datastation moet ook GPT-geformatteerd zijn.
- De driverdisk van het moederbord
Installatierichtlijnen
A-1: Installatie in AHCI-modus
Als de SATA-controller is geconfigureerd in AHCI-modus, volg dan de onderstaande stappen:
- Nadat u het besturingssysteem hebt geopend, plaatst u de driverdisk van het moederbord in uw optische station. Selecteer op het scherm Xpress Install Intel(R) Optane(TM) Memory System Acceleration (Opmerking) om te installeren. Volg de instructies op het scherm om verder te gaan. Start het systeem opnieuw op wanneer u klaar bent.
- Nadat u het besturingssysteem opnieuw hebt geopend, volgt u de instructies op het scherm om de instellingen te voltooien, waarna de applicatie Intel® Optane™ Memory automatisch verschijnt. Alle gegevens op het Optane™-geheugen worden gewist. Zorg ervoor dat u een back-up van de gegevens maakt voordat u verdergaat. Volg de instructies op het scherm om verder te gaan. Start het systeem opnieuw op wanneer u klaar bent.
- Start de applicatie Intel® Optane™ Memory vanuit het Start-menu en zorg ervoor dat het Intel® Optane™-geheugen is ingeschakeld. (De SATA-controllermodus is gewijzigd van AHCI-modus naar "Intel RST Premium With Intel Optane System Acceleration". Wijzig uw SATA-controllermodus NIET terug naar AHCI. Als u dit wel doet, zal het Optane™-geheugen niet meer goed functioneren.)
- Als u het systeemstation wilt versnellen, kunt u specifieke mappen, bestanden of applicaties selecteren om te versnellen met behulp van de functie Intel® Optane™ Memory Pinning. (Het gebruikte Intel® Optane™-geheugen moet minstens 32 GB capaciteit hebben.)
(Opmerking) Als het systeem al beschikt over het hulpprogramma Intel® Rapid Storage Technology, moet u dit eerst verwijderen voordat u de applicatie Intel(R) Optane(TM) Memory System Acceleration installeert.
A-2: Installatie in Intel RST Premium With Intel Optane System Acceleration-modus
Als de SATA-controller is geconfigureerd in Intel RST Premium With Intel Optane System Acceleration-modus, volg dan de onderstaande stappen:
- Nadat het systeem opnieuw is opgestart, gaat u naar de BIOS Setup en zorgt u ervoor dat CSM Support onder het menu Boot is uitgeschakeld.
- Ga naar Settings\IO Ports\SATA And RST Configuration en zorg ervoor dat USE RST Legacy OROM is uitgeschakeld en RST Control PCIe Storage Devices is ingesteld op Manual. Als u het Optane™-geheugen dat in de M.2-connector is geïnstalleerd wilt inschakelen, stelt u PCIe Storage Device on Port 21 in op RST Controlled.
- Open het besturingssysteem, start het hulpprogramma Intel® Rapid Storage Technology vanuit het Start-menu en schakel vervolgens Intel® Optane™ Memory in op het scherm Intel® Optane™ Memory.
- Start het hulpprogramma Intel® Rapid Storage Technology vanuit het Start-menu en zorg ervoor dat het Intel® Optane™-geheugen is ingeschakeld. Als u het systeemstation wilt versnellen, kunt u specifieke mappen, bestanden of applicaties selecteren om te versnellen met behulp van de functie Intel® Optane™ Memory Pinning. (Het gebruikte Intel® Optane™-geheugen moet minstens 32 GB capaciteit hebben.)
- Een Optane™-geheugen kan niet worden gebruikt om een M.2 PCIe SSD te versnellen.
- Verwijder het Optane™-geheugen niet abrupt. Als u dit wel doet, zal het besturingssysteem niet meer goed functioneren.
- Als u het Optane™-geheugen wilt wijzigen/verwijderen, moet u het eerst uitschakelen met behulp van de applicatie Intel® Rapid Storage Technology of Intel(R) Optane™ Memory.
- Na het inschakelen van het Optane™-geheugen blijven de gerelateerde BIOS-instellingen behouden, zelfs na een BIOS-update.
Installatie van stuurprogramma's
- Installeer eerst het besturingssysteem voordat u de stuurprogramma's installeert.
- Nadat u het besturingssysteem hebt geïnstalleerd, plaatst u de driverdisk van het moederbord in uw optische station. Klik op het bericht "Tik om te kiezen wat er met deze schijf moet gebeuren" in de rechterbovenhoek van het scherm en selecteer "Run (Uitvoeren)Run.exe". (Of ga naar Deze computer, dubbelklik op het optische station en voer het Run.exe-programma uit.)
"Xpress Install" scant automatisch uw systeem en geeft vervolgens een lijst van alle stuurprogramma's die worden aanbevolen om te installeren. U kunt op de knop Xpress Install klikken en "Xpress Install" installeert alle geselecteerde stuurprogramma's. Of klik op de pijl
pictogram om de stuurprogramma's die u nodig hebt afzonderlijk te installeren.
Bezoek de website van GIGABYTE voor meer software-informatie.
Bezoek de website van GIGABYTE voor meer informatie over het oplossen van problemen.
Contacteer ons
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. en Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB-adres (Engels): https://www.gigabyte.com
WEB-adres (Chinees): https://www.gigabyte.com/tw
- GIGABYTE eSupport
Om een technische of niet-technische (Sales/Marketing) vraag in te dienen, kunt u een link plaatsen naar: https://esupport.gigabyte.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Gigabyte B460M H Handleiding
