Manual de Gigabyte B460M H
- 1 Identificación de la revisión de su placa base
- 2 Diseño de la placa base B460M H
- 3 Instalación del hardware
- 4 Configuración del BIOS
- 5 Configuración de un conjunto RAID
- 6 Instalación de una memoria Intel Optane
- 7 Instalación de los controladores
- 8 Contacto
- 9 Referencias
- 10 Descargar el manual
- 11 En otros idiomas
Para obtener más información sobre el producto, visite el sitio web de GIGABYTE.
Para reducir el impacto en el calentamiento global, los materiales de embalaje de este producto son reciclables y reutilizables. GIGABYTE trabaja con usted para proteger el medio ambiente.
Para obtener información relacionada con el producto, consulte nuestro sitio web en: https://www.gigabyte.com
Identificación de la revisión de su placa base
El número de revisión de su placa base tiene este aspecto: "REV: X.X.". Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o al buscar información técnica.
Ejemplo:

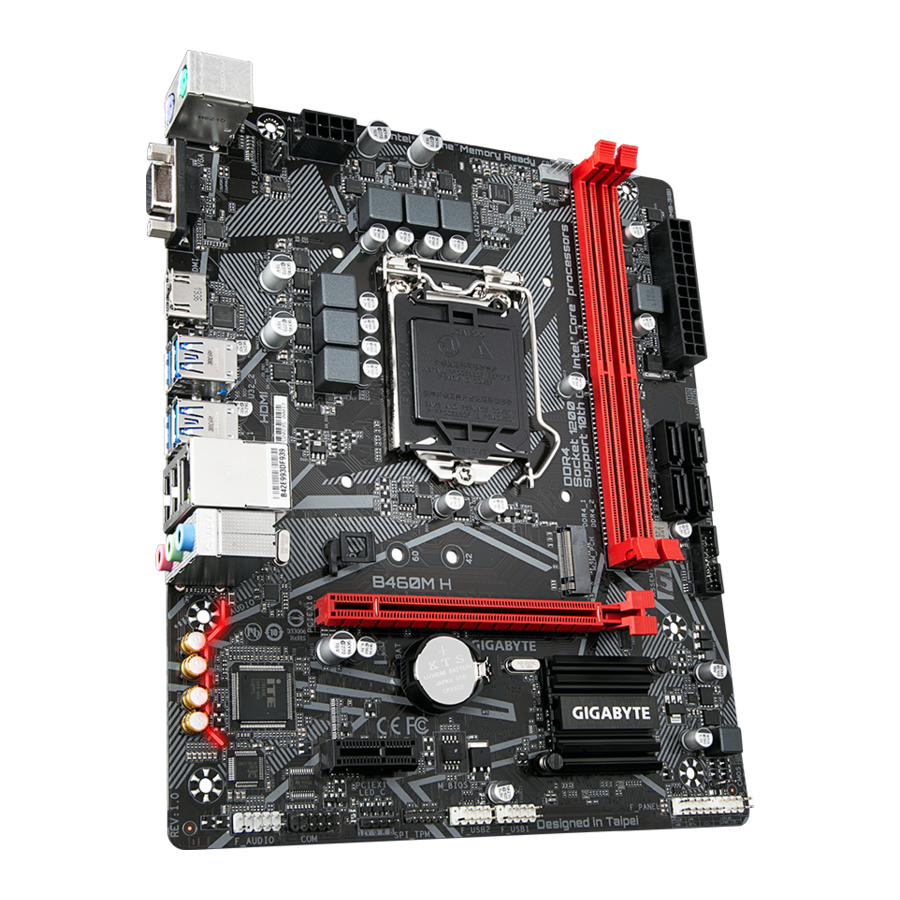

Diseño de la placa base B460M H
Contenido de la caja
- Placa base B460M H
- Disco de controladores de la placa base
- Dos cables SATA
- Manual del usuario
- Protector de E/S
* El contenido de la caja anterior es solo para referencia y los elementos reales dependerán del paquete del producto que obtenga. El contenido de la caja está sujeto a cambios sin previo aviso.
Instalación del hardware
Precauciones de instalación
La placa base contiene numerosos circuitos y componentes electrónicos delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:
- Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
- Antes de la instalación, no retire ni rompa la etiqueta S/N (número de serie) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
- Siempre desconecte la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o quitar la placa base u otros componentes de hardware.
- Cuando conecte componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
- Cuando manipule la placa base, evite tocar los conectores o conductores metálicos.
- Lo mejor es usar una pulsera antiestática (ESD) cuando manipule componentes electrónicos como una placa base, una CPU o memoria. Si no tiene una pulsera antiestática, mantenga las manos secas y toque primero un objeto metálico para eliminar la electricidad estática.
- Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
- Antes de conectar o desenchufar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación se haya apagado.
- Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
- Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
- Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
- Asegúrese de que no queden tornillos o componentes metálicos colocados en la placa base o dentro de la carcasa de la computadora.
- No coloque el sistema informático sobre una superficie irregular.
- No coloque el sistema informático en un entorno húmedo o de alta temperatura.
- Encender la alimentación de la computadora durante el proceso de instalación puede provocar daños a los componentes del sistema, así como daños físicos al usuario.
- Si no está seguro de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
- Si usa un adaptador, un cable de alimentación de extensión o una regleta de alimentación, asegúrese de consultar sus instrucciones de instalación o conexión a tierra.
Especificaciones del producto
 CPU |
|
 Chipset | Chipset Intel® B460 Express |
 Memoria |
|
| |
| |
| |
| |
| |
| |
 Gráficos integrados |
|
 Audio |
|
| |
| |
 LAN Š |
|
 Ranuras de expansión Š |
|
 Interfaz de almacenamiento Š |
|
| |
| |
| |
 USB | Chipset:
|
 Conectores internos |
|
 Conectores del panel trasero |
|
 Controlador de E/S |
|
 Monitorización del hardware |
|
 BIOS |
|
 Características únicas |
|
 Características únicas |
|
 Software incluido |
|
 Sistema operativo |
|
 Formato |
|
* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.
Visite el sitio web de GIGABYTE para obtener listas de compatibilidad de CPU, módulos de memoria, SSD y dispositivos M.2.
Visite la página Support\Utility List (Lista de soporte/utilidades) en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.
Instalación de la CPU
Lea las siguientes directrices antes de comenzar a instalar la CPU:
- Asegúrese de que la placa base es compatible con la CPU. (Visite el sitio web de GIGABYTE para obtener la lista de compatibilidad de CPU más reciente).
- Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
- Localice el pin uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente. (O puede localizar las muescas a ambos lados de la CPU y las teclas de alineación en el zócalo de la CPU).
- Aplique una capa uniforme y fina de grasa térmica en la superficie de la CPU.
- No encienda el ordenador si no está instalado el refrigerador de la CPU, de lo contrario, podría producirse un sobrecalentamiento y daños en la CPU.
- Ajuste la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.
Instalación de la CPU
Localice las teclas de alineación en el zócalo de la CPU de la placa base y las muescas en la CPU.
No retire la cubierta del zócalo de la CPU antes de insertar la CPU. Puede desprenderse automáticamente de la placa de carga durante el proceso de volver a enganchar la palanca después de insertar la CPU.
Instalación de la memoria
Lea las siguientes directrices antes de comenzar a instalar la memoria:
- Asegúrese de que la placa base es compatible con la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips. (Visite el sitio web de GIGABYTE para conocer las velocidades de memoria y los módulos de memoria compatibles más recientes).
- Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
- Los módulos de memoria tienen un diseño a prueba de fallos. Un módulo de memoria solo se puede instalar en una dirección. Si no puede insertar la memoria, cambie la dirección.
Configuración de memoria de doble canal
Esta placa base proporciona dos zócalos de memoria y es compatible con la tecnología de doble canal. Una vez instalada la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. La activación del modo de memoria de doble canal duplicará el ancho de banda de la memoria original.
Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.
Los dos zócalos de memoria están divididos en dos canales y cada canal tiene un zócalo de memoria de la siguiente manera:
Canal A: DDR4_1
Canal B: DDR4_2
Debido a las limitaciones de la CPU, lea las siguientes directrices antes de instalar la memoria en modo de doble canal.
- El modo de doble canal no se puede activar si solo se instala un módulo de memoria.
- Cuando se activa el modo de doble canal con dos módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.
Instalación de una tarjeta de expansión
Lea las siguientes directrices antes de comenzar a instalar una tarjeta de expansión:
- Asegúrese de que la placa base es compatible con la tarjeta de expansión. Lea atentamente el manual que viene con su tarjeta de expansión.
- Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.
Conectores del panel posterior
- Puerto de teclado PS/2 y ratón PS/2
Utilice el puerto superior (verde) para conectar un ratón PS/2 y el puerto inferior (púrpura) para conectar un teclado PS/2. - Puerto D-Sub
El puerto D-Sub admite un conector D-Sub de 15 pines y admite una resolución máxima de 1920x1200@60 Hz (las resoluciones reales admitidas dependen del monitor que se esté utilizando). Conecte un monitor que admita la conexión D-Sub a este puerto. ![]()
El puerto HDMI admite HDCP 2.3 y los formatos Dolby TrueHD y DTS HD Master Audio. También admite una salida de audio LPCM de 7.1 canales de hasta 192 KHz/16 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es de 4096x2160@30 Hz, pero las resoluciones reales admitidas dependen del monitor que se esté utilizando.
![]()
Después de instalar el dispositivo HDMI, asegúrese de configurar el dispositivo de reproducción de sonido predeterminado en HDMI. (El nombre del elemento puede variar según su sistema operativo).- Puerto USB 3.2 Gen 1
El puerto USB 3.2 Gen 1 es compatible con la especificación USB 3.2 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.
- Cuando retire el cable conectado a un conector del panel posterior, primero retire el cable de su dispositivo y luego retírelo de la placa base.
- Cuando retire el cable, tire de él directamente hacia fuera del conector. No lo balancee de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.
- Puerto LAN RJ-45
El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 1 Gbps. A continuación, se describen los estados de los LED del puerto LAN.
LED de conexión/velocidad:
| Estado | Descripción |
| Naranja | Velocidad de datos de 1 Gbps |
| Verde | Velocidad de datos de 100 Mbps |
| Apagado | Velocidad de datos de 10 Mbps |
LED de actividad:
| Estado | Descripción |
| Parpadeando | Se está produciendo la transmisión o recepción de datos |
| Apagado | No se está produciendo la transmisión ni la recepción de datos |
- Puerto USB 2.0/1.1
El puerto USB es compatible con la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB. - Entrada de línea/Salida de altavoz trasero (Azul)
La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea como una unidad óptica, un Walkman, etc. - Salida de línea/Salida de altavoz frontal (Verde)
La toma de salida de línea. Utilice esta toma de audio para unos auriculares o un altavoz de 2 canales. - Entrada de micrófono/Salida de altavoz central/subwoofer (Rosa)
La toma de entrada de micrófono.
Configuraciones de la toma de audio:
| Toma | Auriculares/ 2 canales | 4 canales | 5.1 canales | 7.1 canales |
 Entrada de línea/Salida de altavoz trasero |  | | | |
 Salida de línea/Salida de altavoz frontal | | | | |
 Entrada de micrófono/Salida de altavoz central/subwoofer | | | ||
| Salida de línea del panel frontal/Lateral Salida de altavoz | |
- El audio HD (alta definición) integrado proporciona la capacidad de retarea de la toma que permite al usuario cambiar la función de cada toma a través del controlador de audio.
- Para configurar el audio de 7.1 canales, debe abrir el software de audio y seleccionar Configuración avanzada del dispositivo > Dispositivo de reproducción para cambiar primero la configuración predeterminada.
Visite el sitio web de GIGABYTE para obtener más información sobre la configuración del software de audio.
Conectores internos
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- LED_C
- M2M_SB
- SATA3 0/1/2/3
- F_PANEL
- F_AUDIO
- F_U32
- F_USB1/F_USB2
- COM
- SPI_TPM
- CLR_CMOS
- BAT
Lea las siguientes directrices antes de conectar dispositivos externos:
- Primero asegúrese de que sus dispositivos cumplen con los conectores que desea conectar.
- Antes de instalar los dispositivos, asegúrese de apagarlos, así como su ordenador. Desenchufe el cable de alimentación de la toma de corriente para evitar daños en los dispositivos.
- Después de instalar el dispositivo y antes de encender el ordenador, asegúrese de que el cable del dispositivo se ha conectado de forma segura al conector de la placa base.
1/2) ATX_12V_2X4/ATX (Conector de alimentación de 12 V 2x4 y conector de alimentación principal 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación está apagada y de que todos los dispositivos están correctamente instalados. El conector de alimentación posee un diseño a prueba de fallos. Conecte el cable de alimentación al conector de alimentación en la orientación correcta.
El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, el ordenador no se iniciará.
Para satisfacer los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o superior). Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado puede ser un sistema inestable o que no se pueda arrancar.
ATX_12V_2X4:
| N.º de pin | Definición | N.º de pin | Definición |
| 1 | GND (Solo para 12 V de 2x4 pines) | 5 | +12V (Solo para 12 V de 2x4 pines) |
| 2 | GND (Solo para 12 V de 2x4 pines) | 6 | +12V (Solo para 12 V de 2x4 pines) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
ATX:
| N.º de pin | Definición | N.º de pin | Definición |
| 1 | 3,3V | 13 | 3,3V |
| 2 | 3,3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (encendido/apagado suave) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (en espera +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (Solo para 2x12 pines ATX) | 23 | +5V (Solo para ATX de 2x12 pines) |
| 12 | 3,3V (Solo para ATX de 2x12 pines) | 24 | GND (Solo para ATX de 2x12 pines) |
3/4) CPU_FAN/SYS_FAN (conectores de ventilador)
Todos los conectores de ventilador de esta placa base son de 4 pines. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de fallos. Al conectar un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.
| N.º de pin | Definición |
| 1 | GND |
| 2 | Control de velocidad de tensión |
| 3 | Sensor |
| 4 | Control de velocidad PWM |
- Asegúrese de conectar los cables del ventilador a los conectores del ventilador para evitar que la CPU y el sistema se sobrecalienten. El sobrecalentamiento puede dañar la CPU o el sistema puede bloquearse.
- Estos conectores de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los conectores.
5) LED_C (conector de tira LED RGB)
El conector se puede utilizar para conectar una tira LED RGB 5050 estándar (12V/G/R/B), con una potencia nominal máxima de 2A (12V) y una longitud máxima de 2m.
| N.º de pin | Definición |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Conecte su tira LED RGB al conector. El pin de alimentación (marcado con un triángulo en el enchufe) de la tira LED debe estar conectado al pin 1 (12 V) de 1 este conector. Una conexión incorrecta puede dañar la tira LED.
Para saber cómo encender/apagar las luces de la tira LED, visite la página web "Características únicas" del sitio web de GIGABYTE.
Antes de instalar los dispositivos, asegúrese de apagarlos, así como su ordenador. Desenchufe el cable de alimentación de la toma de corriente para evitar daños en los dispositivos.
6) M2M_SB (Conector M.2 Socket 3)
El conector M.2 admite SSD M.2 SATA o SSD M.2 PCIe y admite la configuración SATA RAID. Tenga en cuenta que un SSD M.2 PCIe no se puede utilizar para crear un conjunto RAID con un disco duro SATA. Consulte el capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre cómo configurar una matriz RAID.
Siga los pasos que se indican a continuación para instalar correctamente un SSD M.2 en el conector M.2.
Paso 1:
Localice el orificio de montaje adecuado para el SSD M.2 que se va a instalar y, a continuación, instale primero el clip de montaje.
Paso 2:
Deslice el SSD M.2 en el conector en ángulo.
Paso 3:
Presione el SSD M.2 hacia abajo y, a continuación, fíjelo presionando el pasador del clip en el orificio de montaje.
Seleccione el orificio adecuado para el clip de montaje según la longitud del SSD M.2 que se va a instalar.
7) SATA3 0/1/2/3 (conectores SATA de 6 Gb/s)
Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con los estándares SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un único dispositivo SATA. El chipset Intel® es compatible con RAID 0, RAID 1, RAID 5 y RAID 10. Consulte el capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre cómo configurar una matriz RAID.
| N.º de pin | Definición |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
Para habilitar la conexión en caliente para los puertos SATA, consulte el capítulo "Configuración del BIOS", "Configuración\Puertos de E/S\Configuración de SATA y RST" para obtener más información.
8) F_PANEL (conector del panel frontal)
Conecte el interruptor de encendido, el interruptor de reinicio, el altavoz, el interruptor/sensor de intrusión del chasis y el indicador de estado del sistema en el chasis a este conector de acuerdo con las asignaciones de pines que se indican a continuación. Tenga en cuenta los pines positivos y negativos antes de conectar los cables.
- PLED/PWR_LED (LED de alimentación):
| Estado del sistema | LED |
| S0 | Encendido |
| S3/S4/S5 | Apagado |
Se conecta al indicador de estado de la alimentación en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).
- PW (Interruptor de alimentación):
Se conecta al interruptor de alimentación en el panel frontal del chasis. Puede configurar la forma de apagar el sistema mediante el interruptor de alimentación (consulte el capítulo "Configuración de la BIOS", "Ajustes\Alimentación de la plataforma" para obtener más información). - SPEAK (Altavoz):
Se conecta al altavoz en el panel frontal del chasis. El sistema informa del estado de inicio del sistema emitiendo un código de pitido. Se escuchará un único pitido corto si no se detecta ningún problema al inicio del sistema. - HD (LED de actividad del disco duro):
Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos. - RES (Interruptor de reinicio):
Se conecta al interruptor de reinicio en el panel frontal del chasis. Pulse el interruptor de reinicio para reiniciar el ordenador si este se bloquea y no puede realizar un reinicio normal. - CI (Cabezal de intrusión en el chasis):
Se conecta al interruptor/sensor de intrusión en el chasis que puede detectar si se ha retirado la cubierta del chasis. Esta función requiere un chasis con un interruptor/sensor de intrusión en el chasis. - NC: Sin conexión.
El diseño del panel frontal puede variar según el chasis. Un módulo de panel frontal consta principalmente de interruptor de alimentación, interruptor de reinicio, LED de alimentación, LED de actividad del disco duro, altavoz, etc. Cuando conecte el módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y las asignaciones de los pines coincidan correctamente.
9) F_AUDIO (Cabezal de audio del panel frontal)
El cabezal de audio del panel frontal admite audio de alta definición (HD). Puede conectar el módulo de audio del panel frontal del chasis a este cabezal. Asegúrese de que las asignaciones de los cables del conector del módulo coincidan con las asignaciones de los pines del cabezal de la placa base. Una conexión incorrecta entre el conector del módulo y el cabezal de la placa base hará que el dispositivo no funcione o incluso lo dañe.
| N.º de pin | Definición | N.º de pin | Definición |
| 1 | MIC2_L | 6 | Sense |
| 2 | GND | 7 | FAUDIO_JD |
| 3 | MIC2_R | 8 | Sin pin |
| 4 | NC | 9 | LINE2_L |
| 5 | LINE2_R | 10 | Sense |
Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.
10) F_U32 (Cabezal USB 3.2 Gen 1)
El cabezal cumple con la especificación USB 3.2 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.2 Gen 1, póngase en contacto con el distribuidor local.
| N.º de pin | Definición | N.º de pin | Definición | N.º de pin | Definición |
| 1 | VBUS | 8 | D1- | 15 | SSTX2- |
| 2 | SSRX1- | 9 | D1+ | 16 | GND |
| 3 | SSRX1+ | 10 | NC | 17 | SSRX2+ |
| 4 | GND | 11 | D2+ | 18 | SSRX2- |
| 5 | SSTX1- | 12 | D2- | 19 | VBUS |
| 6 | SSTX1+ | 13 | GND | 20 | Sin pin |
| 7 | GND | 14 | SSTX2+ |
11) F_USB1/F_USB2 (Cabezales USB 2.0/1.1)
Los cabezales cumplen con la especificación USB 2.0/1.1. Cada cabezal USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.
| N.º de pin | Definición | N.º de pin | Definición |
| 1 | Alimentación (5V) | 6 | USB DY+ |
| 2 | Alimentación (5V) | 7 | GND |
| 3 | USB DX- | 8 | GND |
| 4 | USB DY- | 9 | Sin pin |
| 5 | USB DX+ | 10 | NC |
- No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el cabezal USB 2.0/1.1.
- Antes de instalar el soporte USB, asegúrese de apagar el ordenador y desenchufar el cable de alimentación de la toma de corriente para evitar dañar el soporte USB.
12) COM (Cabezal de puerto serie)
El cabezal COM puede proporcionar un puerto serie a través de un cable de puerto COM opcional. Para comprar el cable de puerto COM opcional, póngase en contacto con el distribuidor local.
| N.º de pin | Definición | N.º de pin | Definición |
| 1 | NDCD- | 6 | NDSR- |
| 2 | NSIN | 7 | NRTS- |
| 3 | NSOUT | 8 | NCTS- |
| 4 | NDTR- | 9 | NRI- |
| 5 | GND | 10 | Sin pin |
13) SPI_TPM (Cabezal del módulo de plataforma de confianza)
Puede conectar un SPI TPM (Módulo de plataforma de confianza) a este cabezal.
| N.º de pin | Definición | N.º de pin | Definición |
| 1 | Salida de datos | 7 | Selección de chip |
| 2 | Alimentación (3,3V) | 8 | GND |
| 3 | Sin pin | 9 | IRQ |
| 4 | NC | 10 | NC |
| 5 | Entrada de datos | 11 | NC |
| 6 | CLK | 12 | RST |
14) CLR_CMOS (Jumper Clear CMOS)
Utilice este jumper para borrar la configuración de la BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica. Para borrar los valores de la CMOS, utilice un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.
Abierto: Normal
Corto: Borrar valores de la CMOS
- Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de borrar los valores de la CMOS.
- Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults [Cargar valores predeterminados optimizados]) o configure manualmente los ajustes de la BIOS (consulte el capítulo "Configuración de la BIOS" para obtener información sobre las configuraciones de la BIOS).
15) BAT (Batería)
La batería proporciona alimentación para mantener los valores (como las configuraciones de la BIOS, la fecha y la hora) en la CMOS cuando el ordenador está apagado. Reemplace la batería cuando el voltaje de la batería disminuya a un nivel bajo, o es posible que los valores de la CMOS no sean precisos o se pierdan.
Puede borrar los valores de la CMOS retirando la batería:
- Apague el ordenador y desenchufe el cable de alimentación.
- Retire con cuidado la batería del soporte de la batería y espere un minuto. (O utilice un objeto metálico como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortos durante 5 segundos).
- Reemplace la batería.
- Enchufe el cable de alimentación y reinicie el ordenador.
- Apague siempre el ordenador y desenchufe el cable de alimentación antes de sustituir la batería.
- Sustituya la batería por una equivalente. Si la batería se sustituye por un modelo incorrecto, se pueden dañar los dispositivos.
- Póngase en contacto con el punto de compra o con el distribuidor local si no puede sustituir la batería usted mismo o si no está seguro del modelo de batería.
- Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe mirar hacia arriba).
- Las pilas usadas deben manipularse de acuerdo con las normativas medioambientales locales.
Configuración del BIOS
El BIOS (Sistema Básico de Entrada/Salida) registra los parámetros de hardware del sistema en la CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el guardado de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de configuración del BIOS que permite al usuario modificar la configuración básica del sistema o activar determinadas funciones del sistema.
Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria a la CMOS para mantener los valores de configuración en la CMOS.
Para acceder al programa de configuración del BIOS, pulse la tecla <Delete> durante la POST cuando se enciende la alimentación.
Para actualizar el BIOS, utilice la utilidad GIGABYTE Q-Flash o @BIOS.
- Q-Flash permite al usuario actualizar o realizar copias de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
- @BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y actualiza el BIOS.
- Dado que la actualización del BIOS es potencialmente arriesgada, si no tiene problemas con la versión actual del BIOS, se recomienda que no actualice el BIOS. Para actualizar el BIOS, hágalo con precaución. Una actualización inadecuada del BIOS puede provocar un mal funcionamiento del sistema.
- Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La modificación inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Cargar valores predeterminados optimizados" de este capítulo o las presentaciones del puente de la batería/borrado de la CMOS para saber cómo borrar los valores de la CMOS).
Pantalla de inicio
Aparecerá la siguiente pantalla del logotipo de inicio cuando el equipo se inicie.
Existen dos modos de BIOS diferentes, como se indica a continuación, y puede utilizar la tecla <F2> para cambiar entre los dos modos. El modo fácil permite a los usuarios ver rápidamente la información actual del sistema o realizar ajustes para un rendimiento óptimo. En el modo fácil, puede utilizar el ratón para desplazarse por los elementos de configuración. El modo avanzado proporciona una configuración detallada del BIOS. Puede pulsar las teclas de flecha del teclado para desplazarse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee.
- Cuando el sistema no sea estable como de costumbre, seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) para establecer los valores predeterminados del sistema.
- Los menús de configuración del BIOS descritos en este capítulo son sólo para referencia y pueden diferir según la versión del BIOS.
El menú principal
Teclas de función del modo avanzado
| <f><g> | Mueva la barra de selección para seleccionar un menú de configuración |
| <↑><↓> | Mueva la barra de selección para seleccionar un elemento de configuración en un menú |
| <Enter>/Doble clic | Ejecute el comando o entre en un menú |
| <+>/<Re Pág> | Aumente el valor numérico o realice cambios |
| <->/<Av Pág> | Disminuya el valor numérico o realice cambios |
| <F1> | Muestra las descripciones de las teclas de función |
| <F2> | Cambiar al modo fácil |
| <F3> | Guarde la configuración actual del BIOS en un perfil |
| <F4> | Cargue la configuración del BIOS desde un perfil creado anteriormente |
| <F5> | Restaure la configuración anterior del BIOS para los submenús actuales |
| <F6> | Mostrar la pantalla Smart Fan 5 |
| <F7> | Cargue la configuración predeterminada optimizada del BIOS para los submenús actuales |
| <F8> | Acceda a la utilidad Q-Flash |
| <F10> | Guarde todos los cambios y salga del programa de configuración del BIOS |
| <F11> | Cambiar al submenú Favoritos |
| <F12> | Capture la pantalla actual como una imagen y guárdela en su unidad USB |
| <Insert> | Añada o elimine una opción favorita |
| <Ctrl>+<S> | Muestra información sobre la memoria instalada |
| <Esc> | Menú principal: Salir del programa de configuración del BIOS Submenús: Salir del submenú actual |
Favoritos (F11)
Establezca las opciones que utiliza con frecuencia como sus favoritas y utilice la tecla <F11> para cambiar rápidamente a la página donde se encuentran todas sus opciones favoritas. Para añadir o eliminar una opción favorita, vaya a su página original y pulse <Insert> en la opción. La opción está marcada con un signo de estrella si se establece como "favorita".
Tweaker
El hecho de que el sistema funcione de forma estable con los ajustes de overclocking/sobretensión que haya realizado depende de las configuraciones generales del sistema. La realización incorrecta del overclocking/sobretensión puede dañar la CPU, el chipset o la memoria, y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no altere la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (La alteración inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, borre los valores de la CMOS y restablezca la placa a los valores predeterminados).
CPU Clock Ratio
Le permite modificar la relación de reloj de la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
Ring Ratio
Le permite establecer la relación Uncore de la CPU. El rango ajustable depende de la CPU que se esté utilizando. (Predeterminado: Auto)
IGP Ratio (Nota)
Le permite establecer la relación de gráficos. (Predeterminado: Auto)
AVX Offset (Nota)
AVX offset es el offset negativo de la relación AVX.
Advanced CPU Settings
CPU Over Temperature Protection(Nota)
Le permite ajustar con precisión el valor de offset TJ Max. (Predeterminado: Auto)
FCLK Frequency for Early Power On
Le permite establecer la frecuencia FCLK. Las opciones son: Normal(800Mhz), 1GHz, 400MHz. (Predeterminado: 1GHz)
Hyper-Threading Technology
Le permite determinar si se debe habilitar la tecnología multi-threading cuando se utiliza una CPU Intel® que admite esta función. Esta función solo funciona para los sistemas operativos que admiten el modo multi-procesador. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
No. of CPU Cores Enabled
Le permite seleccionar el número de núcleos de CPU que se habilitarán en una CPU multi-core Intel® (el número de núcleos de CPU puede variar según la CPU). Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
VT-d
Habilita o deshabilita la tecnología de virtualización Intel® para E/S dirigidas. (Predeterminado: Activado)
(Nota) Este elemento solo está presente cuando se instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel ®, visite el sitio web de Intel.
Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Nota)
Habilita o deshabilita la tecnología Intel® Speed Shift. La habilitación de esta función permite que el procesador aumente su frecuencia de funcionamiento más rápidamente y, a continuación, mejora la capacidad de respuesta del sistema. (Predeterminado: Activado)
CPU Thermal Monitor (Nota)
Habilita o deshabilita la función Intel® Thermal Monitor, una función de protección contra el sobrecalentamiento de la CPU. Cuando está habilitado, la frecuencia y el voltaje del núcleo de la CPU se reducirán cuando la CPU se sobrecaliente. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Ring to Core offset (Down Bin)
Le permite determinar si se debe deshabilitar la función de reducción automática de la relación CPU Ring. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
CPU EIST Function (Nota)
Habilita o deshabilita la tecnología Enhanced Intel® Speed Step (EIST). Dependiendo de la carga de la CPU, la tecnología Intel® EIST puede reducir de forma dinámica y eficaz el voltaje de la CPU y la frecuencia del núcleo para disminuir el consumo medio de energía y la producción de calor. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Race To Halt (RTH) (Nota)/Energy Efficient Turbo (Nota)
Habilita o deshabilita la configuración relacionada con el ahorro de energía de la CPU.
Voltage Optimization
Le permite determinar si se debe habilitar la optimización de voltaje para reducir el consumo de energía. (Predeterminado: Auto)
Intel(R) Turbo Boost Technology (Nota)
Le permite determinar si se debe habilitar la tecnología Intel® CPU Turbo Boost. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Intel(R) Turbo Boost Max Technology 3.0 (Nota)
Habilita o deshabilita la tecnología Intel® Turbo Boost Max 3.0. La tecnología Intel® Turbo Boost Max 3.0 permite que el sistema identifique el mejor núcleo de rendimiento del procesador y le permite dirigir manualmente las cargas de trabajo más críticas a él. Incluso puede ajustar la frecuencia de cada núcleo individualmente para la optimización del rendimiento. (Predeterminado: Activado)
CPU Flex Ratio Override
Habilita o deshabilita la relación CPU Flex. La relación de reloj máxima de la CPU se basará en el valor de CPU Flex Ratio Settings si CPU Clock Ratio está configurado en Auto. (Predeterminado: Deshabilitado)
CPU Flex Ratio Settings
Le permite establecer la relación CPU Flex. El rango ajustable puede variar según la CPU.
Active Turbo Ratios
Turbo Ratio
Le permite establecer las relaciones CPU Turbo para diferentes números de núcleos activos. Auto establece las relaciones CPU Turbo de acuerdo con las especificaciones de la CPU. Este elemento solo se puede configurar cuando Active Turbo Ratios está configurado en Enabled. (Predeterminado: Auto)
C-States Control
CPU Enhanced Halt (C1E)
Habilita o deshabilita la función Intel® CPU Enhanced Halt (C1E), una función de ahorro de energía de la CPU en estado de detención del sistema. Cuando está habilitado, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de detención del sistema para disminuir el consumo de energía. Auto permite que la BIOS configure automáticamente este ajuste. Este elemento solo se puede configurar cuando C-States Control está configurado en Enabled. (Predeterminado: Auto)
(Nota) Este elemento solo está presente cuando se instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel ®, visite el sitio web de Intel.
C3 State Support (Nota)
Le permite determinar si se debe permitir que la CPU entre en modo C3 en estado de detención del sistema. Cuando está habilitado, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de detención del sistema para disminuir el consumo de energía. El estado C3 es un estado de ahorro de energía más mejorado que C1. Auto permite que la BIOS configure automáticamente este ajuste. Este elemento solo se puede configurar cuando C-States Control está configurado en Enabled. (Predeterminado: Auto)
C6/C7 State Support
Le permite determinar si se debe permitir que la CPU entre en modo C6/C7 en estado de detención del sistema. Cuando está habilitado, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de detención del sistema para disminuir el consumo de energía. El estado C6/C7 es un estado de ahorro de energía más mejorado que C3. Auto permite que la BIOS configure automáticamente este ajuste. Este elemento solo se puede configurar cuando C-States Control está configurado en Enabled. (Predeterminado: Auto)
Soporte de estado C8 (Nota)
Le permite determinar si se permite que la CPU entre en modo C8 en estado de suspensión del sistema. Cuando está habilitado, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de suspensión del sistema para disminuir el consumo de energía. El estado C8 es un estado de ahorro de energía mejorado que C6/C7. Auto permite que la BIOS configure automáticamente esta configuración. Este elemento solo se puede configurar cuando C-States Control está configurado en Enabled (Activado). (Predeterminado: Auto)
Soporte de estado C10 (Nota)
Le permite determinar si se permite que la CPU entre en modo C10 en estado de suspensión del sistema. Cuando está habilitado, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de suspensión del sistema para disminuir el consumo de energía. El estado C10 es un estado de ahorro de energía mejorado que C8. Auto permite que la BIOS configure automáticamente esta configuración. Este elemento solo se puede configurar cuando C-States Control está configurado en Enabled (Activado). (Predeterminado: Auto)
Límite de estado C del paquete (Nota)
Le permite especificar el límite de estado C para el procesador. Auto permite que la BIOS configure automáticamente esta configuración. Este elemento solo se puede configurar cuando C-States Control está configurado en Enabled (Activado). (Predeterminado: Auto)
Límites de potencia Turbo
Le permite establecer un límite de potencia para el modo CPU Turbo. Cuando el consumo de energía de la CPU excede el límite de potencia especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la energía. Auto establece el límite de potencia de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)
TDP límite de potencia del paquete (vatios) / Tiempo límite de potencia del paquete
Le permite establecer el límite de potencia para el modo CPU Turbo y cuánto tiempo tarda en operar al límite de potencia especificado. Si se excede el valor especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la potencia. Auto establece el límite de potencia de acuerdo con las especificaciones de la CPU. Este elemento solo se puede configurar cuando Turbo Power Limits está configurado en Enabled (Activado). (Predeterminado: Auto)
Límite de potencia de DRAM / Tiempo límite de potencia de DRAM
Le permite establecer el límite de potencia para el modo Turbo de memoria y cuánto tiempo tarda en operar al límite de potencia especificado. Auto permite que la BIOS configure automáticamente esta configuración. Este elemento solo se puede configurar cuando Turbo Power Limits está configurado en Enabled (Activado). (Predeterminado: Auto)
Límite de corriente del núcleo (amperios)
Le permite establecer un límite de corriente para el modo CPU Turbo. Cuando la corriente de la CPU excede el límite de corriente especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la corriente. Auto establece el límite de potencia de acuerdo con las especificaciones de la CPU. Este elemento solo se puede configurar cuando Turbo Power Limits está configurado en Enabled (Activado). (Predeterminado: Auto)
Control de límite Turbo por núcleo(Nota)
Le permite controlar cada límite de núcleo de CPU por separado. (Predeterminado: Auto)
(Nota) Este elemento está presente solo cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel ®, visite el sitio web de Intel.
Extreme Memory Profile (X.M.P.) (Nota)
Permite que la BIOS lea los datos SPD en el/los módulo(s) de memoria XMP para mejorar el rendimiento de la memoria cuando está habilitado.
Disabled (Deshabilitado) Deshabilita esta función. (Predeterminado)
Profile1 (Perfil 1) Usa la configuración del Perfil 1.
Profile2 (Nota) Usa la configuración del Perfil 2.
Multiplicador de memoria del sistema
Le permite establecer el multiplicador de memoria del sistema. Auto establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)
Reloj de referencia de memoria
Le permite ajustar manualmente el reloj de referencia de la memoria. (Predeterminado: Auto)
Relación impar de memoria (100/133 o 200/266)
Enabled (Activado) permite que Qclk se ejecute en frecuencia impar. (Predeterminado: Auto)
Configuración avanzada de memoria
Ajustador del multiplicador de memoria
Proporciona diferentes niveles de ajuste automático de la memoria. (Predeterminado: Auto)
Entrelazado de canales
Habilita o deshabilita el entrelazado de canales de memoria. Enabled (Activado) permite que el sistema acceda simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
Entrelazado de rangos
Habilita o deshabilita el entrelazado de rangos de memoria. Enabled (Activado) permite que el sistema acceda simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
Modo de arranque de memoria
Proporciona métodos de detección y entrenamiento de memoria.
Auto Permite que la BIOS configure automáticamente esta configuración. (Predeterminado)
Normal La BIOS realiza automáticamente el entrenamiento de la memoria. Tenga en cuenta que si el sistema se vuelve inestable o no se puede arrancar, intente borrar los valores CMOS y restablecer la placa a los valores predeterminados. (Consulte las introducciones del puente de la batería/borrar CMOS para saber cómo borrar los valores CMOS).
Enable Fast Boot (Habilitar arranque rápido) Omite la detección y el entrenamiento de la memoria en algunos criterios específicos para un arranque de memoria más rápido.
Disable Fast Boot (Deshabilitar arranque rápido) Detecta y entrena la memoria en cada arranque.
Sincronización de memoria en tiempo real
Le permite ajustar con precisión los tiempos de la memoria después de la etapa de la BIOS. (Predeterminado: Auto)
Configuración de mejora de memoria
Proporciona varias configuraciones de mejora del rendimiento de la memoria: Relax OC, Enhanced Stability (Estabilidad mejorada), Normal, Enhanced Performance (Rendimiento mejorado), High Frequency (Alta frecuencia), High Density (Alta densidad) y DDR-4500+. (Predeterminado: Auto)
Mensaje de detección de canal de memoria
Le permite determinar si se debe mostrar un mensaje de alerta cuando la memoria no está instalada en el canal de memoria óptimo. (Predeterminado: Activado)
ƒ Información de SPD
Muestra información sobre la memoria instalada.
(Nota) Este elemento está presente solo cuando instala una CPU y un módulo de memoria que admiten esta función.
Tiempos de canales de memoria
Control de tiempo estándar de canales, Control de tiempo avanzado de canales, Control de tiempo misceláneo de canales
Estas secciones proporcionan configuraciones de tiempo de memoria. Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en los tiempos de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores CMOS.
Modo de voltaje Vcore/CPU Vcore/Vcore dinámico(DVID)/Voltaje adaptativo BCLK/Voltaje de gráficos de CPU (VAXG)/Voltaje de DRAM (CH A/B)
Estos elementos le permiten ajustar el voltaje Vcore de la CPU y los voltajes de la memoria.
Ajustes avanzados de voltaje
Este submenú le permite configurar el nivel de calibración de la línea de carga, el nivel de protección contra sobretensión y el nivel de protección contra sobrecorriente.
Ajustes
Platform Power
Administración de energía de la plataforma
Activa o desactiva la función de administración de energía de estado activo (ASPM). (Predeterminado: Desactivado)
PEG ASPM
Le permite configurar el modo ASPM para el dispositivo conectado al bus CPU PEG. Este elemento solo se puede configurar cuando la Administración de energía de la plataforma está configurada como Activada. (Predeterminado: Desactivado)
PCH ASPM
Le permite configurar el modo ASPM para el dispositivo conectado al bus PCI Express del chipset. Este elemento solo se puede configurar cuando la Administración de energía de la plataforma está configurada como Activada. (Predeterminado: Desactivado)
DMI ASPM
Le permite configurar el modo ASPM para el lado de la CPU y el lado del chipset del enlace DMI. Este elemento solo se puede configurar cuando la Administración de energía de la plataforma está configurada como Activada. (Predeterminado: Desactivado)
Power On By Keyboard
Permite que el sistema se encienda mediante un evento de activación del teclado PS/2.
Nota: para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1 A en el cable +5VSB.
Disabled Desactiva esta función. (Predeterminado)
Password Establezca una contraseña con 1~5 caracteres para encender el sistema.
Keyboard 98 Presione el botón POWER en el teclado de Windows 98 para encender el sistema.
Any Key Presione cualquier tecla para encender el sistema.
Power On Password
Establezca la contraseña cuando Power On By Keyboard esté establecido en Password.
Presione <Enter> en este elemento y establezca una contraseña de hasta 5 caracteres y luego presione <Enter> para aceptar. Para encender el sistema, ingrese la contraseña y presione <Enter>.
Nota: para cancelar la contraseña, presione <Enter> en este elemento. Cuando se le solicite la contraseña, presione <Enter> nuevamente sin ingresar la contraseña para borrar la configuración de la contraseña.
Power On By Mouse
Permite que el sistema se encienda mediante un evento de activación del mouse PS/2.
Nota: para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1 A en el cable +5VSB.
Disabled Desactiva esta función. (Predeterminado)
Move Mueva el mouse para encender el sistema.
Double Click Haga doble clic en el botón izquierdo del mouse para encender el sistema.
ErP
Determina si se debe permitir que el sistema consuma la menor cantidad de energía en el estado S5 (apagado). (Predeterminado: Desactivado)
Nota: cuando este elemento está configurado como Enabled, las siguientes funciones no estarán disponibles: Resume by Alarm, encender con el mouse y encender con el teclado.
Soft-Off by PWR-BTTN
Configura la forma de apagar el equipo en modo MS-DOS mediante el botón de encendido.
Instant-Off Presione el botón de encendido y el sistema se apagará instantáneamente. (Predeterminado)
Delay 4 Sec. Mantenga presionado el botón de encendido durante 4 segundos para apagar el sistema. Si el botón de encendido se presiona durante menos de 4 segundos, el sistema entrará en modo de suspensión.
Resume by Alarm
Determina si se debe encender el sistema a la hora deseada. (Predeterminado: Desactivado) Si está habilitado, configure la fecha y la hora de la siguiente manera:
Wake up day: Encienda el sistema a una hora específica de cada día o en un día específico del mes.
Wake up hour/minute/second: Establezca la hora a la que el sistema se encenderá automáticamente.
Nota: cuando use esta función, evite el apagado inadecuado del sistema operativo o la extracción de la alimentación de CA, o la configuración podría no ser efectiva.
Power Loading
Activa o desactiva la carga ficticia. Cuando la fuente de alimentación tiene poca carga, se activará una autoprotección que hará que se apague o falle. Si esto ocurre, configúrelo en Enabled. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Automático)
RC6(Render Standby)
Le permite determinar si se debe permitir que los gráficos integrados entren en modo de espera para disminuir el consumo de energía. (Predeterminado: Activado)
AC BACK
Determina el estado del sistema después del retorno de la energía de una pérdida de energía de CA.
Memory El sistema vuelve a su último estado de activación conocido al regresar la alimentación de CA.
Always On El sistema se enciende al regresar la alimentación de CA.
Always Off El sistema permanece apagado al regresar la alimentación de CA. (Predeterminado)
IO Ports
Initial Display Output
Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o los gráficos integrados.
IGFX (Note) Establece los gráficos integrados como la primera pantalla.
PCIe 1 Slot Establece la tarjeta gráfica en la ranura PCIEX16 como la primera pantalla. (Predeterminado)
Internal Graphics
Activa o desactiva la función de gráficos integrados. (Predeterminado: Automático)
DVMT Pre-Allocated
Le permite establecer el tamaño de la memoria de gráficos integrados. Las opciones son: 0M~512M. (Predeterminado: 64M)
DVMT Total Gfx Mem
Le permite asignar el tamaño de la memoria DVMT de los gráficos integrados. Las opciones son: 128M, 256M, MAX. (Predeterminado: 256M)
Aperture Size
Le permite establecer la cantidad máxima de memoria del sistema que se puede asignar a la tarjeta gráfica. Las opciones son: 128MB, 256MB, 512MB, 1024MB y 2048MB. (Predeterminado: 256MB)
Onboard LAN Controller
Activa o desactiva la función LAN integrada. (Predeterminado: Activado)
Si desea instalar una tarjeta de red adicional de un tercero en lugar de usar la LAN integrada, configure este elemento en Disabled.
(Note) Este elemento está presente solo cuando instala una CPU que es compatible con esta característica.
Audio Controller
Activa o desactiva la función de audio integrada. (Predeterminado: Activado)
Si desea instalar una tarjeta de audio adicional de un tercero en lugar de usar el audio integrado, configure este elemento en Disabled.
Above 4G Decoding
Activa o desactiva los dispositivos con capacidad de 64 bits para que se decodifiquen en un espacio de direcciones superior a 4 GB (solo si su sistema admite la decodificación PCI de 64 bits). Configure en Enabled si se instalan más de una tarjeta gráfica avanzada y sus controladores no se pueden iniciar al ingresar al sistema operativo (debido al espacio de direcciones de memoria limitado de 4 GB). (Predeterminado: Desactivado)
IOAPIC 24-119 Entries
Activa o desactiva esta función. (Predeterminado: Activado)
Super IO Configuration
Serial Port
Activa o desactiva el puerto serie integrado. (Predeterminado: Activado)
USB Configuration
Legacy USB Support
Permite que el teclado/mouse USB se use en MS-DOS. (Predeterminado: Activado)
XHCI Hand-off
Determina si se debe habilitar la función XHCI Hand-off para un sistema operativo sin compatibilidad con XHCI Hand-off. (Predeterminado: Activado)
USB Mass Storage Driver Support
Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado)
Mass Storage Devices
Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento aparece solo cuando se instala un dispositivo de almacenamiento USB.
Configuración de la pila de red
Network Stack
Desactiva o activa el arranque desde la red para instalar un SO con formato GPT, como la instalación del SO desde el servidor de Servicios de implementación de Windows. (Predeterminado: Desactivado)
Compatibilidad con IPv4 PXE
Activa o desactiva la compatibilidad con IPv4 PXE. Este elemento solo se puede configurar cuando Network Stack está activado.
IPv4 HTTP Support
Activa o desactiva la compatibilidad con el arranque HTTP para IPv4. Este elemento solo se puede configurar cuando Network Stack está activado.
Compatibilidad con IPv6 PXE
Activa o desactiva la compatibilidad con IPv6 PXE. Este elemento solo se puede configurar cuando Network Stack está activado.
IPv6 HTTP Support
Activa o desactiva la compatibilidad con el arranque HTTP para IPv6. Este elemento solo se puede configurar cuando Network Stack está activado.
PXE boot wait time
Le permite configurar cuánto tiempo esperar antes de poder pulsar <Esc> para cancelar el arranque PXE. Este elemento solo se puede configurar cuando Network Stack está activado. (Predeterminado: 0)
Media detect count
Le permite establecer el número de veces que se debe comprobar la presencia de medios. Este elemento solo se puede configurar cuando
Network Stack está activado. (Predeterminado: 1)
NVMe Configuration
Muestra información sobre su SSD PCIe NVME M.2 si está instalado.
SATA And RST Configuration
Controlador(es) SATA
Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
SATA Mode Selection
Activa o desactiva RAID para los controladores SATA integrados en el chipset o configura los controladores SATA en modo AHCI.
Intel RST Premium With Intel Optane System Acceleration Activa RAID para el controlador SATA.
AHCI Configura los controladores SATA en modo AHCI. Advanced Host Controller Interface (AHCI) es una especificación de interfaz que permite al controlador de almacenamiento habilitar funciones Serial ATA avanzadas como Native Command Queuing y conexión en caliente. (Predeterminado)
Aggressive LPM Support
Activa o desactiva la función de ahorro de energía, ALPM (Aggressive Link Power Management), para los controladores SATA del chipset. (Predeterminado: Desactivado)
Puerto 0/1/2/3
Activa o desactiva cada puerto SATA. (Predeterminado: Activado)
Conexión en caliente
Activa o desactiva la capacidad de conexión en caliente para cada puerto SATA. (Predeterminado: Desactivado)
Configurado como eSATA
Activa o desactiva la compatibilidad con dispositivos SATA externos.
EZ RAID
Le permite configurar rápidamente una matriz RAID. Consulte el capítulo "Configuring a RAID Set," (Configuración de un conjunto RAID) para obtener instrucciones sobre cómo configurar una matriz RAID.
Realtek PCIe GBE Family Controller
Este submenú proporciona información sobre la configuración de LAN y las opciones de configuración relacionadas.
Miscellaneous
LEDs in System Power On State
Le permite activar o desactivar la iluminación LED de la placa base cuando el sistema está encendido.
Off Desactiva el modo de iluminación seleccionado cuando el sistema está encendido.
On Activa el modo de iluminación seleccionado cuando el sistema está encendido. (Predeterminado)
Intel Platform Trust Technology (PTT)
Activa o desactiva la tecnología Intel® PTT. (Predeterminado: Desactivado)
Software Guard Extensions (SGX)
Activa o desactiva la tecnología Intel® Software Guard Extensions. Esta función permite que el software legal funcione en un entorno seguro y protege el software contra ataques de software malicioso. La opción Software Controlled (Controlado por software) le permite activar o desactivar esta función con una aplicación proporcionada por Intel. (Predeterminado: Controlado por software)
Max Link Speed
Le permite establecer el modo de funcionamiento de las ranuras PCI Express en Gen 1, Gen 2 o Gen 3. El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Automático)
Mejora de 3DMark01
Le permite determinar si se debe mejorar el rendimiento de algunas pruebas comparativas heredadas. (Predeterminado: Desactivado)
Trusted Computing
Activa o desactiva el Módulo de plataforma segura (TPM).
PC Health Status
Reset Case Open Status
Disabled Mantiene o borra el registro del estado de intrusión del chasis anterior. (Predeterminado)
Enabled Borra el registro del estado de intrusión del chasis anterior y el campo Case Open (Carcasa abierta) mostrará "No" en el siguiente arranque.
Case Open
Muestra el estado de detección del dispositivo de detección de intrusión del chasis conectado al encabezado CI de la placa base. Si se quita la cubierta del chasis del sistema, este campo mostrará "Yes" (Sí); de lo contrario, mostrará "No". Para borrar el registro del estado de intrusión del chasis, establezca Reset Case Open Status (Restablecer estado de apertura de la carcasa) en Enabled (Activado), guarde la configuración en la CMOS y, a continuación, reinicie el sistema.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Muestra los voltajes actuales del sistema.
Smart Fan 5 & Monitor
Le permite seleccionar un objetivo para supervisar y realizar ajustes adicionales. (Predeterminado: CPU FAN)
Fan Speed Control
Le permite determinar si desea activar la función de control de velocidad del ventilador y ajustar la velocidad del ventilador.
Normal Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer según los requisitos del sistema. (Predeterminado)
Silent Permite que el ventilador funcione a velocidades lentas.
Manual Le permite controlar la velocidad del ventilador en el gráfico de curvas.
Full Speed Permite que el ventilador funcione a máxima velocidad.
Fan Control Use Temperature Input
Le permite seleccionar la temperatura de referencia para el control de velocidad del ventilador.
Temperature Interval
Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
Fan Control Mode
Auto Permite que el BIOS detecte automáticamente el tipo de ventilador instalado y establece el modo de control óptimo. (Predeterminado)
Voltage Se recomienda el modo de voltaje para un ventilador de 3 pines.
PWM Se recomienda el modo PWM para un ventilador de 4 pines.
Fan Stop
Activa o desactiva la función de parada del ventilador. Puede establecer el límite de temperatura mediante la curva de temperatura. El ventilador detiene su funcionamiento cuando la temperatura es inferior al límite. (Predeterminado: Desactivado)
Temperature
Muestra la temperatura actual del área de destino seleccionada.
Fan Speed
Muestra las velocidades actuales del ventilador.
Flow Rate
Muestra el caudal de su sistema de refrigeración líquida.
Temperature Warning Control
Establece el umbral de advertencia para la temperatura. Cuando la temperatura supera el umbral, el BIOS emitirá un sonido de advertencia. Las opciones son: Desactivado (predeterminado), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
Advertencia de fallo del ventilador
Permite que el sistema emita un sonido de advertencia si el ventilador no está conectado o falla. Compruebe el estado del ventilador o la conexión del ventilador cuando esto ocurra. (Predeterminado: Desactivado)
Información del sistema
Esta sección proporciona información sobre el modelo de su placa base y la versión de la BIOS. También puede seleccionar el idioma predeterminado que utiliza la BIOS y configurar manualmente la hora del sistema.
Nivel de acceso
Muestra el nivel de acceso actual en función del tipo de protección con contraseña utilizado. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrator). El nivel de administrador le permite realizar cambios en todos los ajustes de la BIOS; el nivel de usuario solo le permite realizar cambios en determinados ajustes de la BIOS, pero no en todos.
Idioma del sistema
Selecciona el idioma predeterminado que utiliza la BIOS.
Fecha del sistema
Establece la fecha del sistema. El formato de la fecha es semana (solo lectura), mes, día y año. Utilice <Enter> para cambiar entre los campos Mes, Día y Año y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
Hora del sistema
Establece la hora del sistema. El formato de la hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Utilice <Enter> para cambiar entre los campos Hora, Minuto y Segundo y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
Información de los dispositivos conectados
Muestra información sobre sus dispositivos PCI Express y M.2 si están instalados.
Q-Flash
Le permite acceder a la utilidad Q-Flash para actualizar la BIOS o hacer una copia de seguridad de la configuración actual de la BIOS.
Arranque
Estado de bloqueo numérico al arrancar
Activa o desactiva la función de bloqueo numérico en el teclado numérico del teclado después de la autoprueba de encendido (POST). (Predeterminado: Activado)
Opción de seguridad
Especifica si se requiere una contraseña cada vez que se inicia el sistema, o solo cuando se entra en la configuración de la BIOS. Después de configurar este elemento, establezca la(s) contraseña(s) en el elemento Contraseña de administrador/Contraseña de usuario.
Configuración Solo se requiere una contraseña para entrar en el programa de configuración de la BIOS.
Sistema Se requiere una contraseña para arrancar el sistema y para entrar en el programa de configuración de la BIOS. (Predeterminado)
Mostrar LOGOTIPO a pantalla completa
Le permite determinar si desea mostrar el logotipo de GIGABYTE al iniciar el sistema. Disabled (Desactivado) omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado)
Prioridades de las opciones de arranque
Especifica el orden de arranque general desde los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionamiento GPT, seleccione el dispositivo con el prefijo "UEFI:".
O si desea instalar un sistema operativo que admita el particionamiento GPT, como Windows 10 de 64 bits, seleccione la unidad óptica que contenga el disco de instalación de Windows 10 de 64 bits y que tenga el prefijo "UEFI:".
Arranque rápido
Activa o desactiva el Arranque rápido para acortar el proceso de arranque del sistema operativo. Ultra Fast (Ultra rápido) proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivar enlace)
Soporte SATA
Solo dispositivos SATA de último arranque Excepto la unidad de arranque anterior, todos los dispositivos SATA se desactivan antes de que se complete el proceso de arranque del sistema operativo. (Predeterminado)
Todos los dispositivos SATATodos los dispositivos SATA son funcionales en el sistema operativo y durante la POST.
Este elemento solo se puede configurar cuando Fast Boot (Arranque rápido) está configurado como Enabled (Activado) o Ultra Fast (Ultra rápido).
Soporte de VGA
Le permite seleccionar qué tipo de sistema operativo arrancar.
Auto Activa solo la ROM de opción heredada.
Controlador EFI Activa la ROM de opción EFI. (Predeterminado)
Este elemento solo se puede configurar cuando Fast Boot (Arranque rápido) está configurado como Enabled (Activado) o Ultra Fast (Ultra rápido).
Soporte de USB
Desactivar enlace Todos los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.
Inicialización completa Todos los dispositivos USB son funcionales en el sistema operativo y durante la POST. (Predeterminado)
Inicialización parcial Parte de los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.
Este elemento solo se puede configurar cuando Fast Boot (Arranque rápido) está configurado como Enabled (Activado) o Ultra Fast (Ultra rápido). Esta función se desactiva cuando Fast Boot (Arranque rápido) está configurado como Ultra Fast (Ultra rápido).
Soporte de dispositivos PS2
Desactivar enlace Todos los dispositivos PS/2 se desactivan antes de que se complete el proceso de arranque del sistema operativo.
Activado Todos los dispositivos PS/2 son funcionales en el sistema operativo y durante la POST. (Predeterminado)
Este elemento solo se puede configurar cuando Fast Boot (Arranque rápido) está configurado como Enabled (Activado) o Ultra Fast (Ultra rápido). Esta función se desactiva cuando Fast Boot (Arranque rápido) está configurado como Ultra Fast (Ultra rápido).
Soporte del controlador de pila de red
Desactivar enlace Desactiva el arranque desde la red. (Predeterminado)
Activado Activa el arranque desde la red.
Este elemento solo se puede configurar cuando Fast Boot (Arranque rápido) está configurado como Enabled (Activado) o Ultra Fast (Ultra rápido).
Próximo arranque después de la pérdida de alimentación de CA
Arranque normal Activa el arranque normal al regresar la alimentación de CA. (Predeterminado)
Arranque rápido Mantiene la configuración de Arranque rápido al regresar la alimentación de CA. Este elemento solo se puede configurar cuando Fast Boot (Arranque rápido) está configurado como Enabled (Activado) o Ultra Fast (Ultra rápido).
Velocidad del ratón
Le permite establecer la velocidad de movimiento del cursor del ratón. (Predeterminado: 1 X)
Características de Windows 10
Le permite seleccionar el sistema operativo que se va a instalar. (Predeterminado: Windows 10)
Soporte de CSM
Activa o desactiva UEFI CSM (Módulo de soporte de compatibilidad) para admitir un proceso de arranque de PC heredado.
Desactivado Desactiva UEFI CSM y solo admite el proceso de arranque UEFI BIOS. (Predeterminado)
Activado Activa UEFI CSM.
ROM de opción de arranque LAN PXE
Le permite seleccionar si desea activar la ROM de opción heredada para el controlador LAN. (Predeterminado: Desactivado) Este elemento solo se puede configurar cuando CSM Support (Soporte de CSM) está configurado como Enabled (Activado). & Control de la opción de arranque de almacenamiento
Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo de almacenamiento.
No iniciar Desactiva la ROM de opción.
UEFI Activa solo la ROM de opción UEFI.
Heredado Activa solo la ROM de opción heredada. (Predeterminado)
Este elemento solo se puede configurar cuando CSM Support (Soporte de CSM) está configurado como Enabled (Activado).
Otros dispositivos PCI
Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo PCI que no sea el controlador LAN, el dispositivo de almacenamiento y los controladores gráficos.
No iniciar Desactiva la ROM de opción.
UEFI Activa solo la ROM de opción UEFI. (Predeterminado)
Heredado Activa solo la ROM de opción heredada.
Este elemento solo se puede configurar cuando CSM Support (Soporte de CSM) está configurado como Enabled (Activado).
Contraseña de administrador
Le permite configurar una contraseña de administrador. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la configuración de la BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todos los ajustes de la BIOS.
Contraseña de usuario
Le permite configurar una contraseña de usuario. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la configuración de la BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en determinados ajustes de la BIOS, pero no en todos.
Para cancelar la contraseña, pulse <Enter> en el elemento de la contraseña y, cuando se le solicite la contraseña, introduzca primero la correcta. Cuando se le pida una nueva contraseña, pulse <Enter> sin introducir ninguna contraseña. Pulse <Enter> de nuevo cuando se le pida que confirme.
NOTA: Antes de establecer la contraseña de usuario, asegúrese de establecer primero la contraseña de administrador.
ƒ Arranque seguro
Le permite activar o desactivar el Arranque seguro y configurar los ajustes relacionados. Este elemento solo se puede configurar cuando CSM Support (Soporte de CSM) está configurado como Disabled (Desactivado).
Modo de funcionamiento preferido
Le permite seleccionar si desea entrar en el modo Fácil o en el modo Avanzado después de entrar en la configuración de la BIOS. Auto entra en el modo de la BIOS donde estuvo la última vez. (Predeterminado: Automático)
Guardar y salir
Guardar y salir de la configuración
Pulse <Enter> en este elemento y seleccione Yes (Sí). Esto guarda los cambios en la CMOS y sale del programa de configuración de la BIOS. Seleccione No o pulse <Esc> para volver al menú principal de la configuración de la BIOS.
Salir sin guardar
Pulse <Enter> en este elemento y seleccione Yes (Sí). Esto sale de la configuración de la BIOS sin guardar los cambios realizados en la configuración de la BIOS en la CMOS. Seleccione No o pulse <Esc> para volver al menú principal de la configuración de la BIOS.
Cargar valores predeterminados optimizados
Pulse <Enter> en este elemento y seleccione Yes (Sí) para cargar la configuración predeterminada óptima de la BIOS. La configuración predeterminada de la BIOS ayuda al sistema a funcionar en un estado óptimo. Cargue siempre los valores predeterminados optimizados después de actualizar la BIOS o después de borrar los valores de la CMOS.
Anular arranque
Le permite seleccionar un dispositivo para arrancar inmediatamente. Pulse <Enter> en el dispositivo que seleccione y seleccione Yes (Sí) para confirmar. Su sistema se reiniciará automáticamente y arrancará desde ese dispositivo.
Guardar perfiles
Esta función le permite guardar la configuración actual de la BIOS en un perfil. Puede crear hasta 8 perfiles y guardarlos como Perfil de configuración 1 ~ Perfil de configuración 8. Pulse <Enter> para completar. O puede seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para guardar el perfil en su dispositivo de almacenamiento.
Cargar perfiles
Si su sistema se vuelve inestable y ha cargado la configuración predeterminada de la BIOS, puede utilizar esta función para cargar la configuración de la BIOS desde un perfil creado anteriormente, sin las molestias de tener que volver a configurar la configuración de la BIOS. Primero seleccione el perfil que desea cargar y, a continuación, pulse <Enter> para completar. Puede seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para introducir el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por la BIOS, como revertir la configuración de la BIOS a la última configuración que funcionó correctamente (último registro bueno conocido).
Configuración de un conjunto RAID
Niveles RAID
| RAID 0 | RAID 1 | RAID 5 | RAID 10 | |
| Mínimo Número de discos duros | ≥2 | 2 | ≥3 | 4 |
| Capacidad de la matriz | Número de discos duros * Tamaño del disco más pequeño | Tamaño del disco más pequeño | (Número de discos duros -1) * Tamaño del disco más pequeño | (Número de discos duros/2) * Tamaño del disco más pequeño |
| Tolerancia a fallos | No | Sí | Sí | Sí |
Antes de empezar, prepare los siguientes elementos:
- Al menos dos discos duros SATA o SSD.(Nota) (Para garantizar un rendimiento óptimo, se recomienda utilizar dos discos duros con el mismo modelo y capacidad).
- Disco de instalación de Windows.
- Disco de controladores de la placa base.
- Una unidad de memoria USB.
Configuración del controlador SATA integrado
- Instalación de discos duros SATA en el ordenador
Instale los discos duros/SSD en los conectores controlados por el chipset Intel® de la placa base. A continuación, conecte los conectores de alimentación de la fuente de alimentación a los discos duros. - Configuración del modo del controlador SATA en la configuración de la BIOS
Asegúrese de configurar correctamente el modo del controlador SATA en la configuración de la BIOS del sistema.
Pasos:
- Encienda el ordenador y pulse <Delete> para entrar en la configuración de la BIOS durante la POST (Power-On Self-Test). Vaya a Settings\IO Ports\SATA And RST Configuration (Ajustes\Puertos de E/S\Configuración de SATA y RST), asegúrese de que SATA Controller(s) (Controlador(es) SATA) esté activado. Para crear RAID, ajuste SATA Mode Selection (Selección de modo SATA) a Intel RST Premium With Intel Optane System Acceleration. A continuación, guarde la configuración y reinicie el ordenador. Nota: Cuando utilice un SSD PCIe, asegúrese de ajustar el elemento Use RST Legacy OROM (Usar OROM heredado de RST) en Settings\IO Ports\SATA And RST Configuration (Ajustes\Puertos de E/S\Configuración de SATA y RST) a Disabled (Desactivado) y RST Control PCIe Storage Devices (Dispositivos de almacenamiento PCIe de control de RST) a Manual. A continuación, dependiendo del conector M.2 que utilice, ajuste el elemento PCIe Storage Dev On Port XX (Dispositivo de almacenamiento PCIe en el puerto XX) correspondiente a RST Controlled (Controlado por RST). Por último, guarde la configuración y salga de la configuración de la BIOS. Si desea utilizar SSD NVMe PCIe para configurar RAID, asegúrese de ajustar NVMe RAID mode (Modo RAID NVMe) a Enabled (Activado).
- Para utilizar la función EZ RAID, siga los pasos de "C-1". Para configurar UEFI RAID, siga los pasos de "C-2". Para entrar en la ROM RAID heredada, consulte "C-3" para obtener más información. Por último, guarde la configuración y salga de la configuración de la BIOS.
Los menús de configuración de la BIOS descritos en esta sección pueden diferir de la configuración exacta de su placa base. Las opciones reales del menú de configuración de la BIOS que verá dependerán de la placa base que tenga y de la versión de la BIOS.
C-1. Uso de EZ RAID
Las placas base GIGABYTE le proporcionan la función EZ RAID, que le permite configurar rápidamente una matriz RAID con pasos simplificados.
Pasos:
- Después de reiniciar el ordenador, entre en la configuración de la BIOS y vaya a Settings\EZ RAID (Ajustes\EZ RAID). Pulse <Enter> en el elemento EZ RAID. Seleccione el tipo de discos duros que utiliza para RAID en la pestaña Type (Tipo) y, a continuación, pulse <Enter>.
- Vaya a la pestaña Mode (Modo) para seleccionar un nivel RAID. Los niveles RAID admitidos incluyen RAID 0, RAID 1, RAID 10 y RAID 5 (las selecciones disponibles dependen del número de discos duros que se estén instalando). A continuación, pulse <Enter> para pasar a la pestaña Create (Crear). Haga clic en Proceed (Proceder) para empezar. (Nota) Tenga en cuenta que no se puede utilizar un SSD PCIe M.2 para crear un conjunto RAID con un disco duro SATA.
- Una vez completado, volverá a la pantalla Intel(R) Rapid Storage Technology (Tecnología de almacenamiento rápido Intel(R)). En RAID Volumes (Volúmenes RAID) puede ver el nuevo volumen RAID. Para ver información más detallada, pulse <Enter> en el volumen para comprobar la información sobre el nivel RAID, el tamaño del bloque de banda, el nombre de la matriz y la capacidad de la matriz, etc.
C-2. Configuración de UEFI RAID
Pasos:
- En la configuración de la BIOS, vaya a Boot (Arranque) y ajuste CSM Support (Compatibilidad con CSM) a Disabled (Desactivado). Guarde los cambios y salga de la configuración de la BIOS.
- Después de reiniciar el sistema, vuelva a entrar en la configuración de la BIOS. A continuación, entre en el submenú Settings\IO Ports\Intel(R) Rapid Storage Technology (Ajustes\Puertos de E/S\Tecnología de almacenamiento rápido Intel(R)).
- En el menú Intel(R) Rapid Storage Technology (Tecnología de almacenamiento rápido Intel(R)), pulse <Enter> en Create RAID Volume (Crear volumen RAID) para entrar en la pantalla Create RAID Volume (Crear volumen RAID). Introduzca un nombre de volumen con entre 1 y 16 letras (las letras no pueden ser caracteres especiales) en el elemento Name (Nombre) y pulse <Enter>. A continuación, seleccione un nivel RAID. Los niveles RAID admitidos incluyen RAID 0, RAID 1, RAID 10 y RAID 5 (las selecciones disponibles dependen del número de discos duros que se estén instalando). A continuación, utilice la tecla de flecha abajo para pasar a Select Disks (Seleccionar discos).
- En el elemento Select Disks (Seleccionar discos), seleccione los discos duros que se incluirán en la matriz RAID. Pulse la tecla <Space> en los discos duros que se van a seleccionar (los discos duros seleccionados están marcados con "X"). A continuación, ajuste el tamaño del bloque de banda. El tamaño del bloque de banda se puede ajustar de 4 KB a 128 KB. Una vez que haya seleccionado el tamaño del bloque de banda, ajuste la capacidad del volumen.
- Después de ajustar la capacidad, vaya a Create Volume (Crear volumen) y pulse <Enter> para empezar.
- Una vez completado, volverá a la pantalla Intel(R) Rapid Storage Technology (Tecnología de almacenamiento rápido Intel(R)). En RAID Volumes (Volúmenes RAID) puede ver el nuevo volumen RAID. Para ver información más detallada, pulse <Enter> en el volumen para comprobar la información sobre el nivel RAID, el tamaño del bloque de banda, el nombre de la matriz y la capacidad de la matriz, etc.
C-3. Configuración de la ROM RAID heredada
Necesitará una tarjeta gráfica dedicada para entrar en la utilidad ROM RAID heredada. Entre en la utilidad de configuración de la BIOS RAID heredada de Intel® para configurar una matriz RAID. Omita este paso y continúe con la instalación del sistema operativo Windows para una configuración no RAID.
Pasos:
- En la configuración de la BIOS, vaya a BIOS y ajuste CSM Support (Compatibilidad con CSM) a Enabled (Activado) y Storage Boot Option Control (Control de opciones de arranque de almacenamiento) a Legacy (Heredado). A continuación, vaya a Settings\IO Ports\SATA And RST Configuration (Ajustes\Puertos de E/S\Configuración de SATA y RST) y asegúrese de que Use RST Legacy OROM (Usar OROM heredado de RST) esté ajustado a Enabled (Activado). Guarde los cambios y salga de la configuración de la BIOS. Después de que comience la prueba de memoria POST y antes de que comience el arranque del sistema operativo, busque un mensaje que diga "Press <Ctrl-I> to enter Configuration Utility" (Pulse <Ctrl-I> para entrar en la utilidad de configuración). Pulse <Ctrl> + <I> para entrar en la utilidad de configuración RAID.
- Después de pulsar <Ctrl> + <I>, aparecerá la pantalla MAIN MENU (MENÚ PRINCIPAL). Si desea crear una matriz RAID, seleccione Create RAID Volume (Crear volumen RAID) en MAIN MENU (MENÚ PRINCIPAL) y pulse <Enter>.
- Después de entrar en la pantalla CREATE VOLUME MENU (MENÚ CREAR VOLUMEN), introduzca un nombre de volumen con entre 1 y 16 letras (las letras no pueden ser caracteres especiales) en el elemento Name (Nombre) y pulse <Enter>. A continuación, seleccione un nivel RAID. Los niveles RAID admitidos incluyen RAID 0, RAID 1, RAID 10 y RAID 5 (las selecciones disponibles dependen del número de discos duros que se estén instalando). Pulse <Enter> para continuar.
- En el elemento Disks (Discos), seleccione los discos duros que se incluirán en la matriz RAID. Si solo hay dos discos duros instalados, se asignarán automáticamente a la matriz. Ajuste el tamaño del bloque de banda si es necesario. El tamaño del bloque de banda se puede ajustar de 4 KB a 128 KB. Una vez que haya seleccionado el tamaño del bloque de banda, pulse <Enter>.
- Introduzca la capacidad de la matriz y pulse <Enter>. Por último, pulse <Enter> en el elemento Create Volume (Crear volumen) para empezar a crear la matriz RAID. Cuando se le pregunte si desea confirmar la creación de este volumen, pulse <Y> para confirmar o <N> para cancelar.
- Una vez completado, puede ver información detallada sobre la matriz RAID en la sección DISK/VOLUME INFORMATION (INFORMACIÓN DEL DISCO/VOLUMEN), incluyendo el nivel RAID, el tamaño del bloque de banda, el nombre de la matriz y la capacidad de la matriz, etc. Para salir de la utilidad RAID BIOS, pulse <Esc> o seleccione 6. Exit (6. Salir) en MAIN MENU (MENÚ PRINCIPAL).
Visite el sitio web de GIGABYTE para obtener más información sobre la configuración de una matriz RAID.
Instale el controlador RAID y el sistema operativo
Con la configuración correcta de la BIOS, está listo para instalar el sistema operativo.
Instalación del sistema operativo
Como algunos sistemas operativos ya incluyen el controlador RAID, no es necesario instalar un controlador RAID independiente durante el proceso de instalación de Windows. Una vez instalado el sistema operativo, le recomendamos que instale todos los controladores necesarios desde el disco de controladores de la placa base utilizando "Xpress Install" para garantizar el rendimiento y la compatibilidad del sistema. Si el sistema operativo que se va a instalar requiere que proporcione un controlador RAID adicional durante el proceso de instalación del sistema operativo, consulte los siguientes pasos:
- Copie la carpeta IRST en \Boot en el disco de controladores a su unidad de memoria USB.
- Arranque desde el disco de instalación de Windows y realice los pasos estándar de instalación del sistema operativo. Cuando aparezca la pantalla que le pide que cargue el controlador, seleccione Browse (Examinar).
- A continuación, busque la unidad flash USB y seleccione la ubicación del controlador. La ubicación del controlador es la siguiente: \IRST\f6flpy-x64
- Cuando aparezca una pantalla como la que se muestra, seleccione Intel(R) Chipset SATA/PCIe RST Premium Controller (Controlador Premium RST SATA/PCIe del chipset Intel(R)) y haga clic en Next (Siguiente) para cargar el controlador y continuar con la instalación del sistema operativo.
Instalación de una memoria Intel® Optane™
Requisitos del sistema
- Memoria Intel® Optane™
- La memoria Optane™ debe tener una capacidad de al menos 16 GB, y debe tener una capacidad igual o menor que el disco duro/SSD a acelerar.
- La memoria Optane™ no se puede utilizar para acelerar una matriz RAID existente; el disco duro/SSD acelerado no se puede incluir en una matriz RAID.
- El disco duro/SSD a acelerar debe ser un disco duro SATA o un SSD SATA M.2.
- El disco duro/SSD a acelerar puede ser una unidad de sistema o una unidad de datos. La unidad del sistema debe tener formato GPT y tener instalado Windows 10 de 64 bits (o una versión posterior). La unidad de datos también debe tener formato GPT.
- El disco de controladores de la placa base
Directrices de instalación
A-1: Instalación en modo AHCI
Si el controlador SATA se ha configurado en modo AHCI, siga los pasos que se indican a continuación:
- Después de entrar en el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. En la pantalla Xpress Install, seleccione Intel(R) Optane(TM) Memory System Acceleration (Nota) para instalar. Siga las instrucciones en pantalla para continuar. Cuando haya terminado, reinicie el sistema.
- Después de volver a entrar en el sistema operativo, siga las instrucciones en pantalla para completar la configuración y, a continuación, la aplicación Intel® Optane™ Memory aparecerá automáticamente. Todos los datos de la memoria Optane™ se borrarán. Asegúrese de hacer una copia de seguridad de los datos antes de continuar. Siga las instrucciones en pantalla para continuar. Cuando haya terminado, reinicie el sistema.
- Inicie la aplicación Intel® Optane™ Memory desde el menú Inicio y asegúrese de que la memoria Intel® Optane™ se ha activado. (El modo del controlador SATA se cambia de modo AHCI a "Intel RST Premium With Intel Optane System Acceleration". NO vuelva a cambiar el modo del controlador SATA a AHCI. Si lo hace, la memoria Optane™ no funcionará correctamente).
- Si desea acelerar la unidad del sistema, puede seleccionar carpetas, archivos o aplicaciones específicas para acelerar utilizando la función Intel® Optane™ Memory Pinning. (La memoria Intel® Optane™ utilizada debe tener una capacidad de al menos 32 GB).
(Nota) Si el sistema ya tiene instalada la utilidad Intel® Rapid Storage Technology, tiene que eliminarla primero antes de instalar la aplicación Intel(R) Optane(TM) Memory System Acceleration.
A-2: Instalación en modo Intel RST Premium With Intel Optane System Acceleration
Si el controlador SATA se ha configurado en modo Intel RST Premium With Intel Optane System Acceleration, siga los pasos que se indican a continuación:
- Después de que el sistema se reinicie, vaya a la configuración de la BIOS, asegúrese de que CSM Support en el menú Boot está desactivado.
- Vaya a Settings\IO Ports\SATA And RST Configuration y asegúrese de que USE RST Legacy OROM está desactivado y RST Control PCIe Storage Devices está configurado como Manual. Si desea activar la memoria Optane™ instalada en el conector M.2, configure PCIe Storage Device on Port 21 como RST Controlled.
- Entre en el sistema operativo, inicie la utilidad Intel® Rapid Storage Technology desde el menú Inicio y, a continuación, active la memoria Intel® Optane™ en la pantalla Intel® Optane™ Memory.
- Inicie la utilidad Intel® Rapid Storage Technology desde el menú Inicio y asegúrese de que la memoria Intel® Optane™ se ha activado. Si desea acelerar la unidad del sistema, puede seleccionar carpetas, archivos o aplicaciones específicas para acelerar utilizando la función Intel® Optane™ Memory Pinning. (La memoria Intel® Optane™ utilizada debe tener una capacidad de al menos 32 GB).
- Una memoria Optane™ no se puede utilizar para acelerar un SSD PCIe M.2.
- No retire bruscamente la memoria Optane™. Si lo hace, el sistema operativo dejará de funcionar correctamente.
- Si desea cambiar/retirar la memoria Optane™, primero debe desactivarla utilizando la aplicación Intel® Rapid Storage Technology o Intel(R) Optane™ Memory.
- Después de activar la memoria Optane™, la configuración relacionada de la BIOS permanecerá incluso después de una actualización de la BIOS.
Instalación de los controladores
- Antes de instalar los controladores, primero instale el sistema operativo.
- Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Pulse para elegir qué ocurre con este disco" en la esquina superior derecha de la pantalla y seleccione "Ejecutar Run.exe." (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).
"Xpress Install" escaneará automáticamente su sistema y, a continuación, listará todos los controladores que se recomienda instalar. Puede hacer clic en el botón Xpress Install y "Xpress Install" instalará todos los controladores seleccionados. O haga clic en el icono de flecha
para instalar individualmente los controladores que necesite.
Visite el sitio web de GIGABYTE para obtener más información sobre el software.
Visite el sitio web de GIGABYTE para obtener más información sobre la solución de problemas.
Contacto
GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw
- GIGABYTE eSupport
Para enviar una pregunta técnica o no técnica (Ventas/Marketing), enlace a: https://esupport.gigabyte.com
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Gigabyte B460M H
