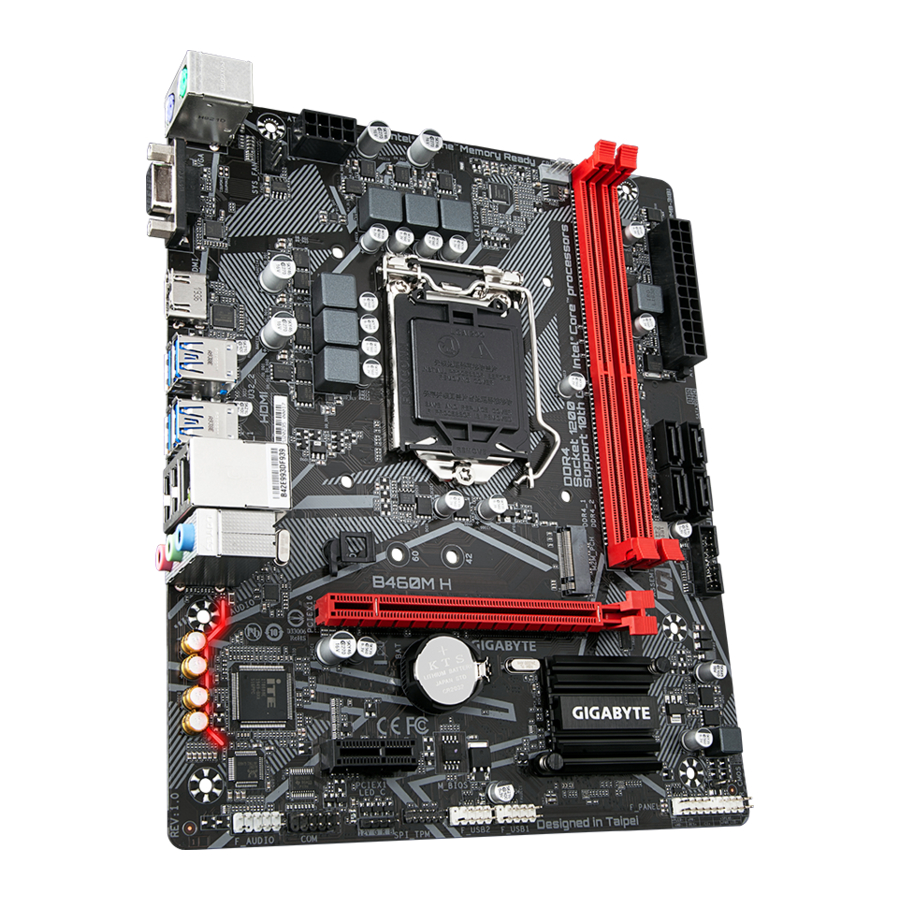

Εγχειρίδιο Gigabyte B460M H
Για περισσότερες λεπτομέρειες προϊόντος, επισκεφθείτε την ιστοσελίδα της GIGABYTE.
Για να μειωθούν οι επιπτώσεις στην υπερθέρμανση του πλανήτη, τα υλικά συσκευασίας αυτού του προϊόντος είναι ανακυκλώσιμα και επαναχρησιμοποιήσιμα. Η GIGABYTE συνεργάζεται μαζί σας για να προστατεύσει το περιβάλλον.
Για πληροφορίες σχετικά με το προϊόν, ελέγξτε την ιστοσελίδα μας στη διεύθυνση: https://www.gigabyte.com

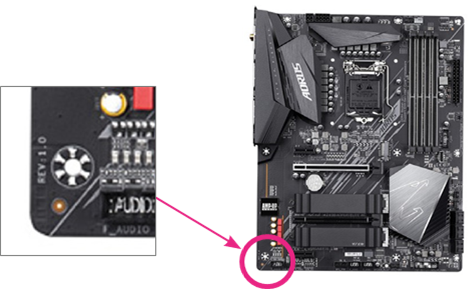

Προσδιορισμός της Αναθεώρησης της Μητρικής σας
Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα μοιάζει με αυτόν: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής πλακέτας σας πριν από την ενημέρωση του BIOS, των προγραμμάτων οδήγησης ή όταν αναζητάτε τεχνικές πληροφορίες.
Παράδειγμα:

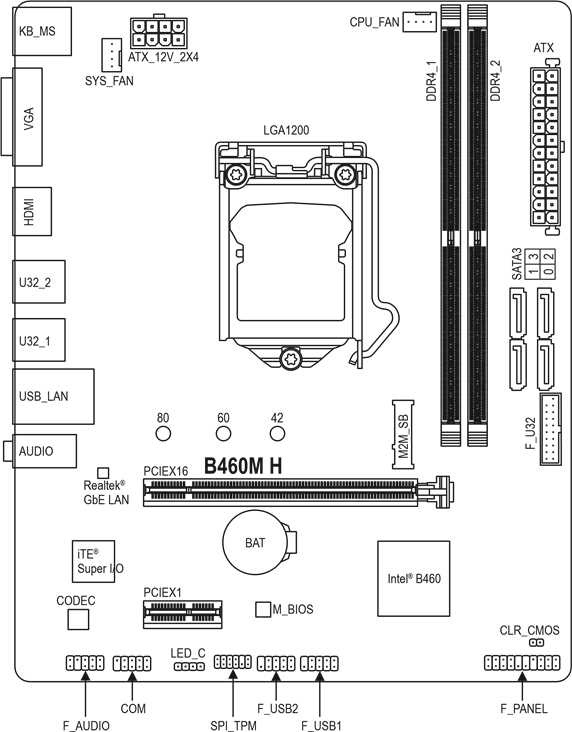

Διάταξη Μητρικής Πλακέτας B460M H
Περιεχόμενα Κουτιού
- Μητρική πλακέτα B460M H
- Δίσκος οδηγών μητρικής πλακέτας
- Δύο καλώδια SATA
- Εγχειρίδιο χρήστη
- I/O Shield
* Τα παραπάνω περιεχόμενα του κουτιού είναι μόνο για αναφορά και τα πραγματικά στοιχεία εξαρτώνται από το πακέτο προϊόντος που θα αποκτήσετε. Τα περιεχόμενα του κουτιού υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
Εγκατάσταση Υλικού
Προφυλάξεις Εγκατάστασης
Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:
- Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
- Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Σειριακός Αριθμός) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
- Να αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα στοιχεία υλικού.
- Όταν συνδέετε στοιχεία υλικού στους εσωτερικούς συνδετήρες της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
- Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικές επαφές ή συνδετήρες.
- Είναι καλύτερο να φοράτε έναν ιμάντα καρπού ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα, όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε ιμάντα καρπού ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
- Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω σε ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
- Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
- Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
- Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι συνδετήρες τροφοδοσίας των στοιχείων υλικού σας είναι συνδεδεμένα.
- Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέψετε στις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
- Βεβαιωθείτε ότι δεν υπάρχουν υπόλοιπες βίδες ή μεταλλικά εξαρτήματα τοποθετημένα στη μητρική πλακέτα ή μέσα στο περίβλημα του υπολογιστή.
- Μην τοποθετείτε το σύστημα υπολογιστή σε μια ανώμαλη επιφάνεια.
- Μην τοποθετείτε το σύστημα υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
- Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διαδικασία εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα στοιχεία του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
- Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
- Εάν χρησιμοποιείτε έναν προσαρμογέα, καλώδιο επέκτασης ρεύματος ή πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.
Product Specifications
 CPU |
|
 Chipset | Intel® B460 Express Chipset |
 Memory |
|
| |
| |
| |
| |
| |
| |
 Onboard Graphics |
|
 Audi |
|
| |
| |
 LAN Š |
|
 Expansion Slots Š |
|
 Storage Interface Š |
|
| |
| |
| |
 USB | Chipset:
|
 Internal Connectors |
|
 Back Panel Connectors |
|
 I/O Controller |
|
 Hardware Monitor |
|
 BIOS |
|
 Unique Features |
|
 Unique Features |
|
 Bundled Software |
|
 Operating System |
|
 Form Factor |
|
* GIGABYTE reserves the right to make any changes to the product specifications and product-related information without prior notice.
Please visit GIGABYTE's website for support lists of CPU, memory modules, SSDs, and M.2 devices.
Please visit the Support\Utility List (Λίστα Υποστήριξης\Βοηθητικών Προγραμμάτων) page on GIGABYTE's website to download the latest version of apps.
Εγκατάσταση της CPU
Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:
- Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
- Απενεργοποιείτε πάντα τον υπολογιστή και αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποτρέψετε ζημιά στο υλικό.
- Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να εισαχθεί εάν είναι λανθασμένη η κατεύθυνση. (Ή μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα κλειδιά ευθυγράμμισης στην υποδοχή CPU.)
- Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
- Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένο το ψυγείο CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά στην CPU.
- Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας του διαύλου συστήματος πέρα από τις προδιαγραφές υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν θέλετε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές υλικού, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

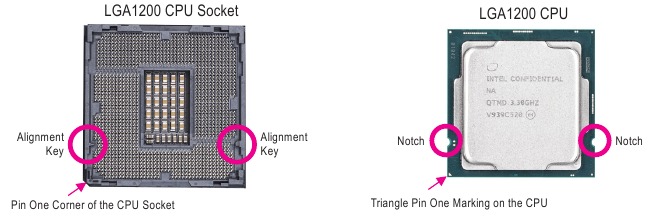

Εγκατάσταση της CPU
Εντοπίστε τα κλειδιά ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.
Μην αφαιρέσετε το κάλυμμα της υποδοχής CPU πριν εισαγάγετε την CPU. Μπορεί να ξεκολλήσει από την πλάκα φόρτωσης αυτόματα κατά τη διαδικασία επανασύνδεσης του μοχλού αφού εισαγάγετε την CPU.
Εγκατάσταση της μνήμης
Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:
- Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
- Απενεργοποιείτε πάντα τον υπολογιστή και αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποτρέψετε ζημιά στο υλικό.
- Οι μονάδες μνήμης έχουν αλάνθαστο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο προς μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.
Διαμόρφωση μνήμης διπλού καναλιού
Αυτή η μητρική πλακέτα παρέχει δύο υποδοχές μνήμης και υποστηρίζει την τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης της μνήμης.
Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.
Οι δύο υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει μία υποδοχή μνήμης ως εξής:
Κανάλι A: DDR4_1
Κανάλι B: DDR4_2
Λόγω περιορισμών της CPU, διαβάστε τις παρακάτω οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.
- Δεν είναι δυνατή η ενεργοποίηση της λειτουργίας διπλού καναλιού εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
- Κατά την ενεργοποίηση της λειτουργίας διπλού καναλιού με δύο μονάδες μνήμης, συνιστάται η χρήση μνήμης ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.
Εγκατάσταση μιας κάρτας επέκτασης
Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:
- Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνοδεύει την κάρτα επέκτασης.
- Απενεργοποιείτε πάντα τον υπολογιστή και αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποτρέψετε ζημιά στο υλικό.

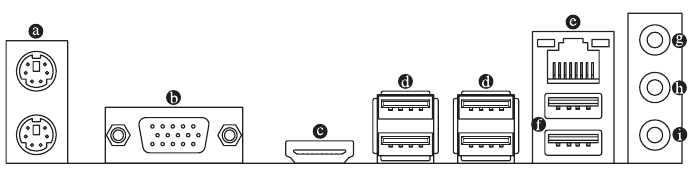

Υποδοχές πίσω πίνακα
- Θύρα πληκτρολογίου PS/2 και ποντικιού PS/2
Χρησιμοποιήστε την επάνω θύρα (πράσινη) για να συνδέσετε ένα ποντίκι PS/2 και την κάτω θύρα (μωβ) για να συνδέσετε ένα πληκτρολόγιο PS/2. - Θύρα D-Sub
Η θύρα D-Sub υποστηρίζει μια υποδοχή D-Sub 15 ακίδων και υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz (οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται). Συνδέστε μια οθόνη που υποστηρίζει σύνδεση D-Sub σε αυτήν τη θύρα. ![]()
Η θύρα HDMI υποστηρίζει μορφές HDCP 2.3 και Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192KHz/16bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@30 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
![]()
Μετά την εγκατάσταση της συσκευής HDMI, φροντίστε να ορίσετε την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI. (Το όνομα του στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)- Θύρα USB 3.2 Gen 1
Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
- Κατά την αφαίρεση του καλωδίου που είναι συνδεδεμένο σε μια υποδοχή πίσω πίνακα, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
- Κατά την αφαίρεση του καλωδίου, τραβήξτε το ίσια έξω από την υποδοχή. Μην το ταλαντεύετε από τη μια πλευρά στην άλλη για να αποτρέψετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στην υποδοχή καλωδίου.
- Θύρα RJ-45 LAN
Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως 1 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED θύρας LAN.
LED σύνδεσης/ταχύτητας:
| Κατάσταση | Περιγραφή |
| Πορτοκαλί | Ρυθμός δεδομένων 1 Gbps |
| Πράσινο | Ρυθμός δεδομένων 100 Mbps |
| Ανενεργό | Ρυθμός δεδομένων 10 Mbps |
LED δραστηριότητας:
| Κατάσταση | Περιγραφή |
| Αναβοσβήνει | Πραγματοποιείται μετάδοση ή λήψη δεδομένων |
| Ανενεργό | Δεν πραγματοποιείται μετάδοση ή λήψη δεδομένων |
- Θύρα USB 2.0/1.1
Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. - Είσοδος γραμμής/Έξοδος πίσω ηχείου (Μπλε)
Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια μονάδα οπτικού δίσκου, walkman κ.λπ. - Έξοδος γραμμής/Έξοδος μπροστινού ηχείου (Πράσινο)
Η υποδοχή εξόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για ακουστικά ή ηχείο 2 καναλιών. - Είσοδος μικροφώνου/Έξοδος κεντρικού/υπογούφερ ηχείου (Ροζ)
Η υποδοχή εισόδου μικροφώνου.
Διαμορφώσεις υποδοχής ήχου:
| Υποδοχή | Ακουστικά/ 2 καναλιών | 4 καναλιών | 5.1 καναλιών | 7.1 καναλιών |
 Είσοδος γραμμής/Έξοδος πίσω ηχείου |  | | | |
 Έξοδος γραμμής/Έξοδος μπροστινού ηχείου | | | | |
 Είσοδος μικροφώνου/Έξοδος κεντρικού/υπογούφερ ηχείου | | | ||
| Έξοδος γραμμής μπροστινού πίνακα/Πλευρικό Έξοδος ηχείου | |
- Ο ενσωματωμένος ήχος HD (High Definition) παρέχει δυνατότητα επαναφοράς της λειτουργίας υποδοχής που επιτρέπει στον χρήστη να αλλάξει τη λειτουργία για κάθε υποδοχή μέσω του προγράμματος οδήγησης ήχου.
- Για να διαμορφώσετε ήχο 7.1 καναλιών, πρέπει να ανοίξετε το λογισμικό ήχου και να επιλέξετε Ρυθμίσεις για προχωρημένους συσκευής > Συσκευή αναπαραγωγής για να αλλάξετε πρώτα την προεπιλεγμένη ρύθμιση.
Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.

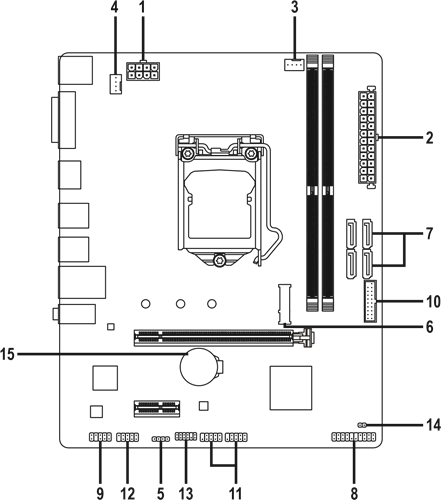

Εσωτερικές υποδοχές
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- LED_C
- M2M_SB
- SATA3 0/1/2/3
- F_PANEL
- F_AUDIO
- F_U32
- F_USB1/F_USB2
- COM
- SPI_TPM
- CLR_CMOS
- BAT
Διαβάστε τις παρακάτω οδηγίες πριν συνδέσετε εξωτερικές συσκευές:
- Βεβαιωθείτε πρώτα ότι οι συσκευές σας είναι συμβατές με τις υποδοχές που θέλετε να συνδέσετε.
- Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
- Μετά την εγκατάσταση της συσκευής και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.
1/2) ATX_12V_2X4/ATX (Υποδοχή τροφοδοσίας 2x4 12V και Υποδοχή κύριας τροφοδοσίας 2x12)
Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει μια αλάνθαστη σχεδίαση. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας με τον σωστό προσανατολισμό.
Η υποδοχή τροφοδοσίας 12 V παρέχει κυρίως ισχύ στην CPU. Εάν δεν είναι συνδεδεμένη η υποδοχή τροφοδοσίας 12 V, ο υπολογιστής δεν θα ξεκινήσει.
Για την κάλυψη των απαιτήσεων επέκτασης, συνιστάται η χρήση τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500 W ή μεγαλύτερη). Εάν χρησιμοποιηθεί τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ασταθές ή μη εκκινήσιμο σύστημα.
ATX_12V_2X4:
| Αρ. ακροδέκτη | Ορισμός | Αρ. ακροδέκτη | Ορισμός |
| 1 | GND (Μόνο για 2x4-pin 12V) | 5 | +12V (Μόνο για 2x4-pin 12V) |
| 2 | GND (Μόνο για 2x4-pin 12V) | 6 | +12V (Μόνο για 2x4-pin 12V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |

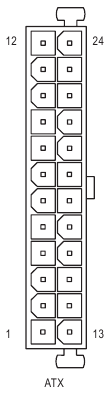

ATX:
| Αρ. ακροδέκτη | Ορισμός | Αρ. ακροδέκτη | Ορισμός |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (απαλό On/Off) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (αναμονή +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (Μόνο για 2x12 ακροδέκτες ATX) | 23 | +5V (Μόνο για 2x12 ακροδέκτες ATX) |
| 12 | 3.3V (Μόνο για 2x12 ακροδέκτες ATX) | 24 | GND (Μόνο για 2x12 ακροδέκτες ATX) |
3/4) CPU_FAN/SYS_FAN (Κεφαλίδες ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αλάνθαστη σχεδίαση εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδίαση ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.
| Αρ. ακροδέκτη | Ορισμός |
| 1 | GND |
| 2 | Έλεγχος ταχύτητας τάσης |
| 3 | Sense |
| 4 | Έλεγχος ταχύτητας PWM |
- Βεβαιωθείτε ότι έχετε συνδέσει καλώδια ανεμιστήρα στις κεφαλίδες ανεμιστήρα για να αποφύγετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
- Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρων διαμόρφωσης. Μην τοποθετείτε καπάκι βραχυκυκλωτήρα στις κεφαλίδες.
5) LED_C (Κεφαλίδα λωρίδας RGB LED)
Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής λωρίδας 5050 RGB LED (12V/G/R/B), με μέγιστη ισχύ 2A (12V) και μέγιστο μήκος 2m.
| Αρ. ακροδέκτη | Ορισμός |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Συνδέστε τη λωρίδα RGB LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12 V) αυτής της κεφαλίδας. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στη λωρίδα LED.
Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της λωρίδας LED, επισκεφθείτε την ιστοσελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.
Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
6) M2M_SB (Υποδοχή 3 M.2)
Η υποδοχή M.2 υποστηρίζει M.2 SATA SSD ή M.2 PCIe SSD και υποστηρίζει διαμόρφωση SATA RAID. Σημειώστε ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID με έναν σκληρό δίσκο SATA. Ανατρέξτε στο Κεφάλαιο "Διαμόρφωση συνόλου RAID" για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.
Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.
Βήμα 1:
Εντοπίστε την κατάλληλη οπή στερέωσης για το M.2 SSD που θα εγκατασταθεί και, στη συνέχεια, εγκαταστήστε πρώτα το κλιπ στερέωσης.
Βήμα 2:
Σύρετε το M.2 SSD στην υποδοχή υπό γωνία.
Βήμα 3:
Πιέστε το M.2 SSD προς τα κάτω και, στη συνέχεια, ασφαλίστε το πιέζοντας την ακίδα του κλιπ στην οπή στερέωσης.
Επιλέξτε την κατάλληλη οπή για το κλιπ στερέωσης ανάλογα με το μήκος του M.2 SSD που θα εγκατασταθεί.
7) SATA3 0/1/2/3 (Υποδοχές SATA 6Gb/s)
Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και SATA 1.5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μια μόνο συσκευή SATA. Το Intel® Chipset υποστηρίζει RAID 0, RAID 1, RAID 5 και RAID 10. Ανατρέξτε στο Κεφάλαιο "Διαμόρφωση συνόλου RAID" για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.
| Αρ. ακροδέκτη | Ορισμός |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
Για να ενεργοποιήσετε τη λειτουργία hot-plugging για τις θύρες SATA, ανατρέξτε στο Κεφάλαιο "Ρύθμιση BIOS", "Settings\IO Ports\SATA And RST Configuration", για περισσότερες πληροφορίες.

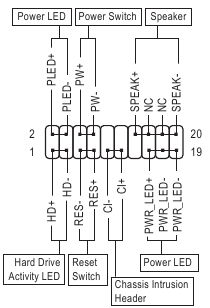

8) F_PANEL (Κεφαλίδα μπροστινού πίνακα)
Συνδέστε το διακόπτη τροφοδοσίας, το διακόπτη επαναφοράς, το ηχείο, το διακόπτη/αισθητήρα εισβολής πλαισίου και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την κεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τους θετικούς και αρνητικούς ακροδέκτες πριν συνδέσετε τα καλώδια.
- PLED/PWR_LED (Power LED):
| Κατάσταση συστήματος | LED |
| S0 | Ενεργοποιημένο |
| S3/S4/S5 | Απενεργοποιημένο |
Συνδέεται με την ένδειξη κατάστασης τροφοδοσίας στο μπροστινό πλαίσιο του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).
- PW (Διακόπτης ρεύματος):
Συνδέεται με τον διακόπτη ρεύματος στο μπροστινό πλαίσιο του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη ρεύματος (ανατρέξτε στο κεφάλαιο "Ρύθμιση BIOS", "Settings\Platform Power", για περισσότερες πληροφορίες). - SPEAK (Ηχείο):
Συνδέεται με το ηχείο στο μπροστινό πλαίσιο του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα μόνο σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος. - HD (Λυχνία LED δραστηριότητας σκληρού δίσκου):
Συνδέεται με τη λυχνία LED δραστηριότητας σκληρού δίσκου στο μπροστινό πλαίσιο του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα. - RES (Διακόπτης επαναφοράς):
Συνδέεται με τον διακόπτη επαναφοράς στο μπροστινό πλαίσιο του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση. - CI (Επικεφαλίδα εισβολής πλαισίου):
Συνδέεται με τον διακόπτη/αισθητήρα εισβολής πλαισίου στο πλαίσιο που μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα εισβολής πλαισίου. - NC: Καμία σύνδεση.
Η σχεδίαση του μπροστινού πλαισίου ενδέχεται να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινού πλαισίου αποτελείται κυρίως από διακόπτη ρεύματος, διακόπτη επαναφοράς, λυχνία LED ρεύματος, λυχνία LED δραστηριότητας σκληρού δίσκου, ηχείο κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πλαισίου του πλαισίου σας σε αυτήν την επικεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.
9) F_AUDIO (Επικεφαλίδα ήχου μπροστινού πλαισίου)
Η επικεφαλίδα ήχου μπροστινού πλαισίου υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πλαισίου του πλαισίου σας σε αυτήν την επικεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδέσμου της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της επικεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδέσμου της μονάδας και της επικεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και να την καταστρέψει.
| Αριθμός ακίδας | Ορισμός | Αριθμός ακίδας | Ορισμός |
| 1 | MIC2_L | 6 | Sense |
| 2 | GND | 7 | FAUDIO_JD |
| 3 | MIC2_R | 8 | No Pin |
| 4 | NC | 9 | LINE2_L |
| 5 | LINE2_R | 10 | Sense |
Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πλαισίου που διαθέτει ξεχωριστούς συνδέσμους σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πλαισίου που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.
10) F_U32 (Επικεφαλίδα USB 3.2 Gen 1)
Η επικεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πλαισίου 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
| Αριθμός ακίδας | Ορισμός | Αριθμός ακίδας | Ορισμός | Αριθμός ακίδας | Ορισμός |
| 1 | VBUS | 8 | D1- | 15 | SSTX2- |
| 2 | SSRX1- | 9 | D1+ | 16 | GND |
| 3 | SSRX1+ | 10 | NC | 17 | SSRX2+ |
| 4 | GND | 11 | D2+ | 18 | SSRX2- |
| 5 | SSTX1- | 12 | D2- | 19 | VBUS |
| 6 | SSTX1+ | 13 | GND | 20 | No Pin |
| 7 | GND | 14 | SSTX2+ |
11) F_USB1/F_USB2 (Επικεφαλίδες USB 2.0/1.1)
Οι επικεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε επικεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
| Αριθμός ακίδας | Ορισμός | Αριθμός ακίδας | Ορισμός |
| 1 | Power (5V) | 6 | USB DY+ |
| 2 | Power (5V) | 7 | GND |
| 3 | USB DX- | 8 | GND |
| 4 | USB DY- | 9 | No Pin |
| 5 | USB DX+ | 10 | NC |
- Μην συνδέετε το καλώδιο βραχίονα IEEE 1394 (2x5 ακίδων) στην επικεφαλίδα USB 2.0/1.1.
- Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.
12) COM (Επικεφαλίδα σειριακής θύρας)
Η επικεφαλίδα COM μπορεί να παρέχει μία σειριακή θύρα μέσω ενός προαιρετικού καλωδίου θύρας COM. Για την αγορά του προαιρετικού καλωδίου θύρας COM, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
| Αριθμός ακίδας | Ορισμός | Αριθμός ακίδας | Ορισμός |
| 1 | NDCD- | 6 | NDSR- |
| 2 | NSIN | 7 | NRTS- |
| 3 | NSOUT | 8 | NCTS- |
| 4 | NDTR- | 9 | NRI- |
| 5 | GND | 10 | No Pin |
13) SPI_TPM (Επικεφαλίδα Trusted Platform Module)
Μπορείτε να συνδέσετε ένα SPI TPM (Trusted Platform Module) σε αυτήν την επικεφαλίδα.
| Αριθμός ακίδας | Ορισμός | Αριθμός ακίδας | Ορισμός |
| 1 | Data Output | 7 | Chip Select |
| 2 | Power (3.3V) | 8 | GND |
| 3 | No Pin | 9 | IRQ |
| 4 | NC | 10 | NC |
| 5 | Data Input | 11 | NC |
| 6 | CLK | 12 | RST |
14) CLR_CMOS (Clear CMOS Jumper)
Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να διαγράψετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.
Άνοιγμα: Κανονικό
Κλείσιμο: Εκκαθάριση τιμών CMOS
- Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν διαγράψετε τις τιμές CMOS.
- Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults) ή διαμορφώστε χειροκίνητα τις ρυθμίσεις του BIOS (ανατρέξτε στο κεφάλαιο "BIOS Setup", για διαμορφώσεις BIOS).
15) BAT (Μπαταρία)
Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως διαμορφώσεις BIOS, πληροφορίες ημερομηνίας και ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.
Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:
- Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο ρεύματος.
- Αφαιρέστε απαλά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
- Αντικαταστήστε την μπαταρία.
- Συνδέστε το καλώδιο ρεύματος και επανεκκινήστε τον υπολογιστή σας.
- Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο ρεύματος πριν αντικαταστήσετε την μπαταρία.
- Αντικαταστήστε την μπαταρία με μια αντίστοιχη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα λανθασμένο μοντέλο.
- Επικοινωνήστε με το μέρος αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν είστε σε θέση να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
- Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
- Οι χρησιμοποιημένες μπαταρίες πρέπει να διαχειρίζονται σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.
Ρύθμιση BIOS
Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος, κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης BIOS που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.
Όταν απενεργοποιηθεί η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.
Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία.
Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το GIGABYTE Q-Flash είτε το βοηθητικό πρόγραμμα @BIOS.
- Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
- Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows και αναζητά και κατεβάζει την τελευταία έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.
- Επειδή η αναβάθμιση του BIOS είναι δυνητικά επικίνδυνη, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην αναβαθμίσετε το BIOS. Για να αναβαθμίσετε το BIOS, κάντε το με προσοχή. Η ακατάλληλη αναβάθμιση του BIOS ενδέχεται να προκαλέσει δυσλειτουργία του συστήματος.
- Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη αλλαγή των ρυθμίσεων ενδέχεται να προκαλέσει την αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/εκκαθάρισης CMOS για τον τρόπο διαγραφής των τιμών CMOS.)

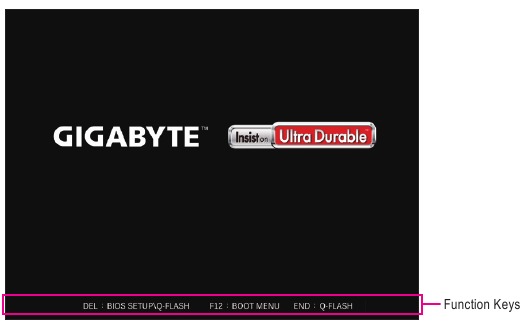

Οθόνη εκκίνησης
Η ακόλουθη οθόνη με το λογότυπο εκκίνησης θα εμφανιστεί κατά την εκκίνηση του υπολογιστή.
Υπάρχουν δύο διαφορετικές λειτουργίες BIOS ως εξής και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για εναλλαγή μεταξύ των δύο λειτουργιών. Η Εύκολη λειτουργία επιτρέπει στους χρήστες να προβάλλουν γρήγορα τις τρέχουσες πληροφορίες του συστήματός τους ή να κάνουν προσαρμογές για βέλτιστη απόδοση. Στην Εύκολη λειτουργία, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης. Η σύνθετη λειτουργία παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Ή μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε.
- Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών) για να ορίσετε το σύστημά σας στις προεπιλογές του.
- Τα μενού ρύθμισης BIOS που περιγράφονται σε αυτό το κεφάλαιο προορίζονται μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.

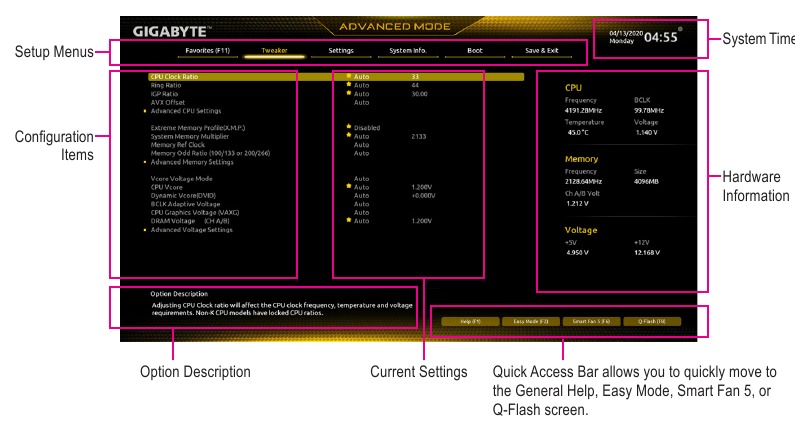

Το κύριο μενού
Λειτουργικά πλήκτρα σύνθετης λειτουργίας
| <f><g> | Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα μενού ρύθμισης |
| <↑><↓> | Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα στοιχείο διαμόρφωσης σε ένα μενού |
| <Enter>/Διπλό κλικ | Εκτελέστε μια εντολή ή εισέλθετε σε ένα μενού |
| <+>/<Page Up> | Αυξήστε την αριθμητική τιμή ή κάντε αλλαγές |
| <->/<Page Down> | Μειώστε την αριθμητική τιμή ή κάντε αλλαγές |
| <F1> | Εμφάνιση περιγραφών των λειτουργικών πλήκτρων |
| <F2> | Εναλλαγή στην Εύκολη λειτουργία |
| <F3> | Αποθηκεύστε τις τρέχουσες ρυθμίσεις BIOS σε ένα προφίλ |
| <F4> | Φορτώστε τις ρυθμίσεις BIOS από ένα προφίλ που δημιουργήθηκε πριν |
| <F5> | Επαναφέρετε τις προηγούμενες ρυθμίσεις BIOS για τα τρέχοντα υπομενού |
| <F6> | Εμφάνιση της οθόνης Smart Fan 5 |
| <F7> | Φορτώστε τις βελτιστοποιημένες προεπιλεγμένες ρυθμίσεις BIOS για τα τρέχοντα υπομενού |
| <F8> | Αποκτήστε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash |
| <F10> | Αποθηκεύστε όλες τις αλλαγές και βγείτε από το πρόγραμμα ρύθμισης BIOS |
| <F11> | Εναλλαγή στο υπομενού Αγαπημένα |
| <F12> | Αποτυπώστε την τρέχουσα οθόνη ως εικόνα και αποθηκεύστε την στη μονάδα USB |
| <Insert> | Προσθέστε ή αφαιρέστε μια αγαπημένη επιλογή |
| <Ctrl>+<S> | Εμφάνιση πληροφοριών για την εγκατεστημένη μνήμη |
| <Esc> | Κύριο μενού: Έξοδος από το πρόγραμμα ρύθμισης BIOS Υπομενού: Έξοδος από το τρέχον υπομενού |

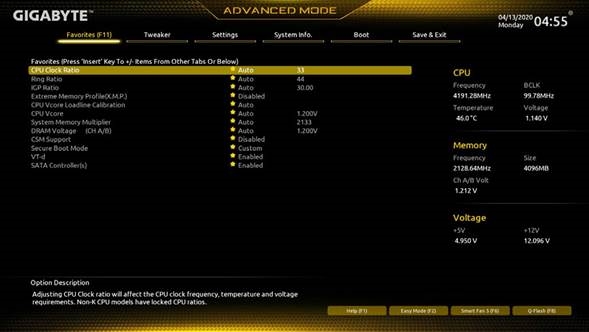

Αγαπημένα (F11)
Ορίστε τις επιλογές που χρησιμοποιείτε συχνά ως αγαπημένα και χρησιμοποιήστε το πλήκτρο <F11> για να μεταβείτε γρήγορα στη σελίδα όπου βρίσκονται όλες οι αγαπημένες σας επιλογές. Για να προσθέσετε ή να αφαιρέσετε μια αγαπημένη επιλογή, μεταβείτε στην αρχική σελίδα και πατήστε <Insert> στην επιλογή. Η επιλογή επισημαίνεται με ένα αστέρι εάν έχει οριστεί ως "αγαπημένο".

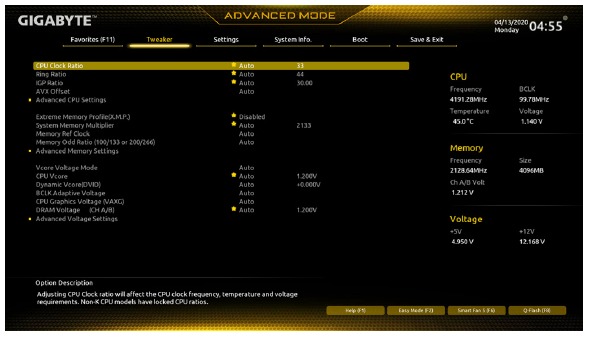

Tweaker
Το αν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις υπερχρονισμού/υπερφόρτωσης που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η εσφαλμένη εκτέλεση υπερχρονισμού/υπερφόρτωσης μπορεί να προκαλέσει ζημιά στην CPU, στο chipset ή στη μνήμη και να μειώσει τη διάρκεια ζωής αυτών των εξαρτημάτων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη τροποποίηση των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, καθαρίστε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)
CPU Clock Ratio
Σας επιτρέπει να αλλάξετε τον λόγο ρολογιού για την εγκατεστημένη CPU. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη.
Ring Ratio
Σας επιτρέπει να ορίσετε τον λόγο CPU Uncore. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που χρησιμοποιείται. (Προεπιλογή: Auto)
IGP Ratio (Σημείωση)
Σας επιτρέπει να ορίσετε τον λόγο γραφικών. (Προεπιλογή: Auto)
AVX Offset (Σημείωση)
Το AVX offset είναι η αρνητική μετατόπιση του λόγου AVX.
Advanced CPU Settings
CPU Over Temperature Protection(Σημείωση)
Σας επιτρέπει να ρυθμίσετε με ακρίβεια την τιμή μετατόπισης TJ Max. (Προεπιλογή: Auto)
FCLK Frequency for Early Power On
Σας επιτρέπει να ορίσετε τη συχνότητα FCLK. Οι επιλογές είναι: Normal(800Mhz), 1GHz, 400MHz. (Προεπιλογή: 1GHz)
Hyper-Threading Technology
Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε την τεχνολογία πολλαπλών νημάτων όταν χρησιμοποιείτε μια CPU Intel® που υποστηρίζει αυτήν τη λειτουργία. Αυτή η δυνατότητα λειτουργεί μόνο για λειτουργικά συστήματα που υποστηρίζουν τη λειτουργία πολλαπλών επεξεργαστών. Η ρύθμιση Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
No. of CPU Cores Enabled
Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων CPU που θα ενεργοποιηθούν σε μια CPU πολλαπλών πυρήνων Intel® (ο αριθμός των πυρήνων CPU μπορεί να διαφέρει ανάλογα με την CPU). Η ρύθμιση Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
VT-d
Ενεργοποιεί ή απενεργοποιεί την τεχνολογία εικονικοποίησης Intel® για κατευθυνόμενες εισόδους/εξόδους. (Προεπιλογή: Ενεργοποιημένο)
(Σημείωση) Αυτό το στοιχείο είναι διαθέσιμο μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές δυνατότητες των CPU Intel ®, επισκεφθείτε τον ιστότοπο της Intel.
Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Σημείωση)
Ενεργοποιεί ή απενεργοποιεί την Intel® Speed Shift Technology. Η ενεργοποίηση αυτής της δυνατότητας επιτρέπει στον επεξεργαστή να αυξήσει τη συχνότητα λειτουργίας του πιο γρήγορα και στη συνέχεια βελτιώνει την απόκριση του συστήματος. (Προεπιλογή: Ενεργοποιημένο)
CPU Thermal Monitor (Σημείωση)
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Intel® Thermal Monitor, μια λειτουργία προστασίας από υπερθέρμανση της CPU. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν όταν η CPU υπερθερμανθεί. Η ρύθμιση Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
Ring to Core offset (Down Bin)
Σας επιτρέπει να καθορίσετε αν θα απενεργοποιήσετε τη λειτουργία αυτόματης μείωσης του λόγου CPU Ring. Η ρύθμιση Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
CPU EIST Function (Σημείωση)
Ενεργοποιεί ή απενεργοποιεί την Enhanced Intel® Speed Step Technology (EIST). Ανάλογα με τη φόρτωση της CPU, η τεχνολογία Intel® EIST μπορεί δυναμικά και αποτελεσματικά να μειώσει την τάση και τη συχνότητα του πυρήνα της CPU για να μειώσει τη μέση κατανάλωση ενέργειας και την παραγωγή θερμότητας. Η ρύθμιση Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
Race To Halt (RTH) (Σημείωση)/Energy Efficient Turbo (Σημείωση)
Ενεργοποιεί ή απενεργοποιεί τις ρυθμίσεις που σχετίζονται με την εξοικονόμηση ενέργειας της CPU.
Voltage Optimization
Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε τη βελτιστοποίηση τάσης για να μειώσετε την κατανάλωση ενέργειας. (Προεπιλογή: Auto)
Intel(R) Turbo Boost Technology (Σημείωση)
Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε την τεχνολογία Intel® CPU Turbo Boost. Η ρύθμιση Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
Intel(R) Turbo Boost Max Technology 3.0 (Σημείωση)
Ενεργοποιεί ή απενεργοποιεί την Intel® Turbo Boost Max Technology 3.0. Η Intel® Turbo Boost Max Technology 3.0 επιτρέπει στο σύστημα να αναγνωρίσει τον πυρήνα καλύτερης απόδοσης του επεξεργαστή και σας επιτρέπει να κατευθύνετε με μη αυτόματο τρόπο τις πιο κρίσιμες φόρτους εργασίας σε αυτόν. Μπορείτε ακόμη και να προσαρμόσετε τη συχνότητα κάθε πυρήνα ξεχωριστά για βελτιστοποίηση της απόδοσης. (Προεπιλογή: Ενεργοποιημένο)
CPU Flex Ratio Override
Ενεργοποιεί ή απενεργοποιεί το CPU Flex Ratio. Ο μέγιστος λόγος ρολογιού CPU θα βασίζεται στην τιμή CPU Flex Ratio Settings (Ρυθμίσεις CPU Flex Ratio) εάν η ρύθμιση CPU Clock Ratio (Λόγος ρολογιού CPU) είναι Auto (Αυτόματο). (Προεπιλογή: Απενεργοποιημένο)
CPU Flex Ratio Settings
Σας επιτρέπει να ορίσετε το CPU Flex Ratio. Το ρυθμιζόμενο εύρος μπορεί να διαφέρει ανάλογα με την CPU.
Active Turbo Ratios
Turbo Ratio
Σας επιτρέπει να ορίσετε τους λόγους CPU Turbo για διαφορετικό αριθμό ενεργών πυρήνων. Η ρύθμιση Auto (Αυτόματο) ορίζει τους λόγους CPU Turbo σύμφωνα με τις προδιαγραφές της CPU. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η ρύθμιση Active Turbo Ratios (Ενεργοί λόγοι Turbo) είναι Enabled (Ενεργοποιημένο). (Προεπιλογή: Auto)
C-States Control
CPU Enhanced Halt (C1E)
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Intel® CPU Enhanced Halt (C1E), μια λειτουργία εξοικονόμησης ενέργειας CPU σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η ρύθμιση Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η ρύθμιση C-States Control (Έλεγχος καταστάσεων C) είναι Enabled (Ενεργοποιημένο). (Προεπιλογή: Auto)
(Σημείωση) Αυτό το στοιχείο είναι διαθέσιμο μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές δυνατότητες των CPU Intel ®, επισκεφθείτε τον ιστότοπο της Intel.
C3 State Support (Σημείωση)
Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει σε λειτουργία C3 σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C3 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C1. Η ρύθμιση Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η ρύθμιση C-States Control (Έλεγχος καταστάσεων C) είναι Enabled (Ενεργοποιημένο). (Προεπιλογή: Auto)
C6/C7 State Support
Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει σε λειτουργία C6/C7 σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C6/C7 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C3. Η ρύθμιση Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η ρύθμιση C-States Control (Έλεγχος καταστάσεων C) είναι Enabled (Ενεργοποιημένο). (Προεπιλογή: Auto)
Υποστήριξη κατάστασης C8 (Σημείωση)
Σας επιτρέπει να καθορίσετε εάν η CPU θα εισέλθει σε λειτουργία C8 σε κατάσταση αναστολής συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης αναστολής συστήματος για να μειωθεί η κατανάλωση ρεύματος. Η κατάσταση C8 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C6/C7. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η C-States Control έχει οριστεί σε Enabled (Ενεργοποιημένο). (Προεπιλογή: Auto)
Υποστήριξη κατάστασης C10 (Σημείωση)
Σας επιτρέπει να καθορίσετε εάν η CPU θα εισέλθει σε λειτουργία C10 σε κατάσταση αναστολής συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης αναστολής συστήματος για να μειωθεί η κατανάλωση ρεύματος. Η κατάσταση C10 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C8. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η C-States Control έχει οριστεί σε Enabled (Ενεργοποιημένο). (Προεπιλογή: Auto)
Όριο κατάστασης C πακέτου (Σημείωση)
Σας επιτρέπει να καθορίσετε το όριο C-state για τον επεξεργαστή. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η C-States Control έχει οριστεί σε Enabled (Ενεργοποιημένο). (Προεπιλογή: Auto)
Όρια ισχύος Turbo
Σας επιτρέπει να ορίσετε ένα όριο ισχύος για τη λειτουργία CPU Turbo. Όταν η κατανάλωση ισχύος της CPU υπερβαίνει το καθορισμένο όριο ισχύος, η CPU θα μειώσει αυτόματα τη συχνότητα του πυρήνα για να μειώσει την ισχύ. Η ρύθμιση Auto ορίζει το όριο ισχύος σύμφωνα με τις προδιαγραφές της CPU. (Προεπιλογή: Auto)
TDP ορίου ισχύος πακέτου (Watt) / Χρόνος ορίου ισχύος πακέτου
Σας επιτρέπει να ορίσετε το όριο ισχύος για τη λειτουργία CPU Turbo και πόσο χρόνο χρειάζεται για να λειτουργήσει στο καθορισμένο όριο ισχύος. Εάν υπερβείτε την καθορισμένη τιμή, η CPU θα μειώσει αυτόματα τη συχνότητα του πυρήνα για να μειώσει την ισχύ. Η ρύθμιση Auto ορίζει το όριο ισχύος σύμφωνα με τις προδιαγραφές της CPU. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Turbo Power Limits έχει οριστεί σε Enabled (Ενεργοποιημένο). (Προεπιλογή: Auto)
Όριο ισχύος DRAM / Χρόνος ορίου ισχύος DRAM
Σας επιτρέπει να ορίσετε το όριο ισχύος για τη λειτουργία μνήμης Turbo και πόσο χρόνο χρειάζεται για να λειτουργήσει στο καθορισμένο όριο ισχύος. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Turbo Power Limits έχει οριστεί σε Enabled (Ενεργοποιημένο). (Προεπιλογή: Auto)
Όριο ρεύματος πυρήνα (Amps)
Σας επιτρέπει να ορίσετε ένα όριο ρεύματος για τη λειτουργία CPU Turbo. Όταν το ρεύμα της CPU υπερβαίνει το καθορισμένο όριο ρεύματος, η CPU θα μειώσει αυτόματα τη συχνότητα του πυρήνα για να μειώσει το ρεύμα. Η ρύθμιση Auto ορίζει το όριο ισχύος σύμφωνα με τις προδιαγραφές της CPU. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Turbo Power Limits έχει οριστεί σε Enabled (Ενεργοποιημένο). (Προεπιλογή: Auto)
Έλεγχος ορίου Turbo ανά πυρήνα(Σημείωση)
Σας επιτρέπει να ελέγχετε το όριο κάθε πυρήνα CPU ξεχωριστά. (Προεπιλογή: Auto)
(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές λειτουργίες των CPU Intel®, επισκεφτείτε τον ιστότοπο της Intel.
Extreme Memory Profile (X.M.P.) (Σημείωση)
Επιτρέπει στο BIOS να διαβάσει τα δεδομένα SPD στη(ις) μονάδα(ες) μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένο.
Απενεργοποίηση Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Profile1 Χρησιμοποιεί τις ρυθμίσεις Profile 1.
Profile2 (Σημείωση) Χρησιμοποιεί τις ρυθμίσεις Profile 2.
Πολλαπλασιαστής μνήμης συστήματος
Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Η ρύθμιση Auto ορίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD μνήμης. (Προεπιλογή: Auto)
Ρολόι αναφοράς μνήμης
Σας επιτρέπει να προσαρμόσετε χειροκίνητα το ρολόι αναφοράς μνήμης. (Προεπιλογή: Auto)
Μονός λόγος μνήμης (100/133 ή 200/266)
Η ρύθμιση Enabled (Ενεργοποιημένο) επιτρέπει στο Qclk να εκτελείται σε μονή συχνότητα. (Προεπιλογή: Auto)
Ρυθμίσεις για προχωρημένους μνήμης
Tweaker πολλαπλασιαστή μνήμης
Παρέχει διαφορετικά επίπεδα αυτόματου συντονισμού μνήμης. (Προεπιλογή: Auto)
Παρεμβολή καναλιών
Ενεργοποιεί ή απενεργοποιεί την παρεμβολή καναλιών μνήμης. Η ρύθμιση Enabled (Ενεργοποιημένο) επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικά κανάλια της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
Παρεμβολή κατάταξης
Ενεργοποιεί ή απενεργοποιεί την παρεμβολή κατάταξης μνήμης. Η ρύθμιση Enabled (Ενεργοποιημένο) επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικές κατατάξεις της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
Λειτουργία εκκίνησης μνήμης
Παρέχει μεθόδους ανίχνευσης και εκπαίδευσης μνήμης.
Auto Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή)
Κανονική Το BIOS εκτελεί αυτόματα εκπαίδευση μνήμης. Λάβετε υπόψη ότι εάν το σύστημα γίνει ασταθές ή δεν μπορεί να εκκινηθεί, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/εκκαθάρισης CMOS για τον τρόπο διαγραφής των τιμών CMOS.)
Ενεργοποίηση γρήγορης εκκίνησης Παραλείψτε την ανίχνευση και την εκπαίδευση μνήμης σε ορισμένα συγκεκριμένα κριτήρια για ταχύτερη εκκίνηση μνήμης.
Απενεργοποίηση γρήγορης εκκίνησης Ανίχνευση και εκπαίδευση μνήμης σε κάθε εκκίνηση.
Χρονισμός μνήμης σε πραγματικό χρόνο
Σας επιτρέπει να ρυθμίσετε με ακρίβεια τους χρονισμούς μνήμης μετά το στάδιο του BIOS. (Προεπιλογή: Auto)
Ρυθμίσεις βελτίωσης μνήμης
Παρέχει διάφορες ρυθμίσεις βελτίωσης της απόδοσης της μνήμης: Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density και DDR-4500+. (Προεπιλογή: Auto)
Μήνυμα ανίχνευσης καναλιού μνήμης
Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται ένα μήνυμα ειδοποίησης όταν η μνήμη δεν είναι εγκατεστημένη στο βέλτιστο κανάλι μνήμης. (Προεπιλογή: Ενεργοποιημένο)
ƒ Πληροφορίες SPD
Εμφανίζει πληροφορίες σχετικά με την εγκατεστημένη μνήμη.
(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU και μια μονάδα μνήμης που υποστηρίζουν αυτήν τη λειτουργία.
Χρονισμοί καναλιών μνήμης
Τυπικός έλεγχος χρονισμού καναλιών, Προηγμένος έλεγχος χρονισμού καναλιών, Διάφορος έλεγχος χρονισμού καναλιών
Αυτές οι ενότητες παρέχουν ρυθμίσεις χρονισμού μνήμης. Σημείωση: Το σύστημά σας ενδέχεται να γίνει ασταθές ή να αποτύχει η εκκίνηση μετά την πραγματοποίηση αλλαγών στους χρονισμούς της μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας τις βελτιστοποιημένες προεπιλογές ή διαγράφοντας τις τιμές CMOS.
Λειτουργία τάσης Vcore/CPU Vcore/Dynamic Vcore (DVID)/Προσαρμοστική τάση BCLK/Τάση γραφικών CPU (VAXG)/Τάση DRAM (CH A/B)
Αυτά τα στοιχεία σάς επιτρέπουν να προσαρμόσετε τις τάσεις CPU Vcore και μνήμης.
Advanced Voltage Settings
Αυτό το υπομενού σάς επιτρέπει να διαμορφώσετε το επίπεδο βαθμονόμησης γραμμής φορτίου, το επίπεδο προστασίας από υπέρταση και το επίπεδο προστασίας από υπερένταση.

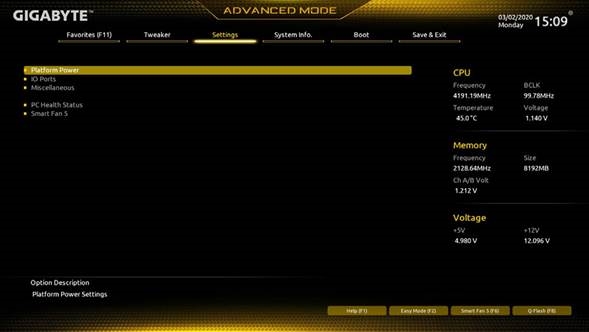

Ρυθμίσεις
Platform Power
Platform Power Management
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Active State Power Management (ASPM). (Προεπιλογή: Απενεργοποιημένο)
PEG ASPM
Σας επιτρέπει να ρυθμίσετε τη λειτουργία ASPM για τη συσκευή που είναι συνδεδεμένη στον δίαυλο CPU PEG. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Platform Power Management έχει οριστεί σε Enabled (Ενεργοποιημένο). (Προεπιλογή: Απενεργοποιημένο)
PCH ASPM
Σας επιτρέπει να ρυθμίσετε τη λειτουργία ASPM για τη συσκευή που είναι συνδεδεμένη στον δίαυλο PCI Express του Chipset. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Platform Power Management έχει οριστεί σε Enabled (Ενεργοποιημένο). (Προεπιλογή: Απενεργοποιημένο)
DMI ASPM
Σας επιτρέπει να ρυθμίσετε τη λειτουργία ASPM τόσο για την πλευρά της CPU όσο και για την πλευρά του Chipset της σύνδεσης DMI. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Platform Power Management έχει οριστεί σε Enabled (Ενεργοποιημένο). (Προεπιλογή: Απενεργοποιημένο)
Power On By Keyboard
Επιτρέπει την ενεργοποίηση του συστήματος από ένα συμβάν αφύπνισης πληκτρολογίου PS/2.
Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στην έξοδο +5VSB.
Disabled Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Password Ορίστε έναν κωδικό πρόσβασης με 1~5 χαρακτήρες για να ενεργοποιήσετε το σύστημα.
Keyboard 98 Πατήστε το κουμπί POWER στο πληκτρολόγιο Windows 98 για να ενεργοποιήσετε το σύστημα.
Any Key Πατήστε οποιοδήποτε πλήκτρο για να ενεργοποιήσετε το σύστημα.
Power On Password
Ορίστε τον κωδικό πρόσβασης όταν το Power On By Keyboard έχει οριστεί σε Password (Κωδικός πρόσβασης).
Πατήστε <Enter> σε αυτό το στοιχείο και ορίστε έναν κωδικό πρόσβασης με έως και 5 χαρακτήρες και, στη συνέχεια, πατήστε <Enter> για να τον αποδεχτείτε. Για να ενεργοποιήσετε το σύστημα, πληκτρολογήστε τον κωδικό πρόσβασης και πατήστε <Enter>.
Σημείωση: Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> σε αυτό το στοιχείο. Όταν σας ζητηθεί ο κωδικός πρόσβασης, πατήστε <Enter> ξανά χωρίς να εισαγάγετε τον κωδικό πρόσβασης για να καταργήσετε τις ρυθμίσεις κωδικού πρόσβασης.
Power On By Mouse
Επιτρέπει την ενεργοποίηση του συστήματος από ένα συμβάν αφύπνισης ποντικιού PS/2.
Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στην έξοδο +5VSB.
Disabled Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Move Μετακινήστε το ποντίκι για να ενεργοποιήσετε το σύστημα.
Double Click Κάντε διπλό κλικ στο αριστερό κουμπί του ποντικιού για να ενεργοποιήσετε το σύστημα.
ErP
Καθορίζει εάν το σύστημα θα καταναλώνει τη λιγότερη ισχύ στην κατάσταση S5 (τερματισμός). (Προεπιλογή: Απενεργοποιημένο)
Σημείωση: Όταν αυτό το στοιχείο έχει οριστεί σε Enabled (Ενεργοποιημένο), οι ακόλουθες λειτουργίες δεν θα είναι διαθέσιμες: Επαναφορά με Alarm (Ξυπνητήρι), ενεργοποίηση με ποντίκι και ενεργοποίηση με πληκτρολόγιο.
Soft-Off by PWR-BTTN
Διαμορφώνει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί λειτουργίας.
Instant-Off Πατήστε το κουμπί λειτουργίας και, στη συνέχεια, το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή)
Delay 4 Sec. Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν πατηθεί το κουμπί λειτουργίας για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα εισέλθει σε κατάσταση αναστολής λειτουργίας.
Resume by Alarm
Καθορίζει εάν θα ενεργοποιηθεί το σύστημα σε μια επιθυμητή ώρα. (Προεπιλογή: Απενεργοποιημένο) Εάν είναι ενεργοποιημένο, ορίστε την ημερομηνία και την ώρα ως εξής:
Wake up day: Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε ημέρα ή σε μια συγκεκριμένη ημέρα σε ένα μήνα.
Wake up hour/minute/second: Ορίστε την ώρα κατά την οποία θα ενεργοποιηθεί αυτόματα το σύστημα.
Σημείωση: Όταν χρησιμοποιείτε αυτήν τη λειτουργία, αποφύγετε τον ανεπαρκή τερματισμό από το λειτουργικό σύστημα ή την αφαίρεση της τροφοδοσίας AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.
Power Loading
Ενεργοποιεί ή απενεργοποιεί το εικονικό φορτίο. Όταν το τροφοδοτικό βρίσκεται σε χαμηλό φορτίο, θα ενεργοποιηθεί μια αυτοπροστασία με αποτέλεσμα να τερματιστεί ή να αποτύχει. Εάν συμβεί αυτό, ορίστε την επιλογή σε Enabled (Ενεργοποιημένο). Η επιλογή Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματο))
RC6(Render Standby)
Σας επιτρέπει να καθορίσετε εάν τα ενσωματωμένα γραφικά θα εισέλθουν σε κατάσταση αναμονής για να μειώσουν την κατανάλωση ενέργειας. (Προεπιλογή: Ενεργοποιημένο)
AC BACK
Καθορίζει την κατάσταση του συστήματος μετά την επιστροφή της τροφοδοσίας από μια απώλεια τροφοδοσίας AC.
Memory Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επιστροφή της τροφοδοσίας AC.
Always On Το σύστημα ενεργοποιείται κατά την επιστροφή της τροφοδοσίας AC.
Always Off Το σύστημα παραμένει απενεργοποιημένο κατά την επιστροφή της τροφοδοσίας AC. (Προεπιλογή)
IO Ports
Initial Display Output
Καθορίζει την πρώτη έναρξη της οθόνης από την εγκατεστημένη κάρτα γραφικών PCI Express ή τα ενσωματωμένα γραφικά.
IGFX (Σημείωση) Ορίζει τα ενσωματωμένα γραφικά ως την πρώτη οθόνη.
PCIe 1 Slot Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX16 ως την πρώτη οθόνη. (Προεπιλογή)
Internal Graphics
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένων γραφικών. (Προεπιλογή: Auto (Αυτόματο))
DVMT Pre-Allocated
Σας επιτρέπει να ορίσετε το μέγεθος της μνήμης ενσωματωμένων γραφικών. Οι επιλογές είναι: 0M~512M. (Προεπιλογή: 64M)
DVMT Total Gfx Mem
Σας επιτρέπει να διαθέσετε το μέγεθος μνήμης DVMT των ενσωματωμένων γραφικών. Οι επιλογές είναι: 128M, 256M, MAX. (Προεπιλογή: 256M)
Aperture Size
Σας επιτρέπει να ορίσετε τη μέγιστη ποσότητα μνήμης συστήματος που μπορεί να διατεθεί στην κάρτα γραφικών. Οι επιλογές είναι: 128MB, 256MB, 512MB, 1024MB και 2048MB. (Προεπιλογή: 256MB)
Onboard LAN Controller
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου LAN. (Προεπιλογή: Ενεργοποιημένο)
Εάν θέλετε να εγκαταστήσετε μια πρόσθετη κάρτα δικτύου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε το ενσωματωμένο LAN, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).
(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία.
Audio Controller
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου ήχου. (Προεπιλογή: Ενεργοποιημένο)
Εάν θέλετε να εγκαταστήσετε μια πρόσθετη κάρτα ήχου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε τον ενσωματωμένο ήχο, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).
Above 4G Decoding
Ενεργοποιεί ή απενεργοποιεί τις συσκευές με δυνατότητα 64-bit για αποκωδικοποίηση στον χώρο διευθύνσεων άνω των 4 GB (μόνο εάν το σύστημά σας υποστηρίζει αποκωδικοποίηση PCI 64-bit). Ορίστε σε Enabled (Ενεργοποιημένο) εάν είναι εγκατεστημένες περισσότερες από μία προηγμένες κάρτες γραφικών και τα προγράμματα οδήγησής τους δεν μπορούν να ξεκινήσουν κατά την είσοδο στο λειτουργικό σύστημα (λόγω του περιορισμένου χώρου διευθύνσεων μνήμης 4 GB). (Προεπιλογή: Απενεργοποιημένο)
IOAPIC 24-119 Entries
Ενεργοποιεί ή απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή: Ενεργοποιημένο)
Super IO Configuration
Serial Port
Ενεργοποιεί ή απενεργοποιεί τη σειριακή θύρα επί της μητρικής πλακέτας. (Προεπιλογή: Ενεργοποιημένο)
USB Configuration
Legacy USB Support
Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB στο MS-DOS. (Προεπιλογή: Ενεργοποιημένο)
XHCI Hand-off
Καθορίζει εάν θα ενεργοποιηθεί η λειτουργία XHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη XHCI Hand-off. (Προεπιλογή: Ενεργοποιημένο)
USB Mass Storage Driver Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Ενεργοποιημένο)
Mass Storage Devices
Εμφανίζει μια λίστα με τις συνδεδεμένες συσκευές μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB.
Network Stack Configuration
Network Stack
Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για την εγκατάσταση ενός λειτουργικού συστήματος μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Απενεργοποιημένο)
IPv4 PXE Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv4 PXE. Αυτό το στοιχείο μπορεί να ρυθμιστεί μόνο όταν είναι ενεργοποιημένο το Network Stack.
IPv4 HTTP Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο μπορεί να ρυθμιστεί μόνο όταν είναι ενεργοποιημένο το Network Stack.
IPv6 PXE Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv6 PXE. Αυτό το στοιχείο μπορεί να ρυθμιστεί μόνο όταν είναι ενεργοποιημένο το Network Stack.
IPv6 HTTP Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο μπορεί να ρυθμιστεί μόνο όταν είναι ενεργοποιημένο το Network Stack.
PXE boot wait time
Σας επιτρέπει να ρυθμίσετε τον χρόνο αναμονής πριν μπορέσετε να πατήσετε το <Esc> για να διακόψετε την εκκίνηση PXE. Αυτό το στοιχείο μπορεί να ρυθμιστεί μόνο όταν είναι ενεργοποιημένο το Network Stack. (Προεπιλογή: 0)
Media detect count
Σας επιτρέπει να ορίσετε τον αριθμό των φορών που θα ελεγχθεί η παρουσία μέσου. Αυτό το στοιχείο μπορεί να ρυθμιστεί μόνο όταν
είναι ενεργοποιημένο το Network Stack. (Προεπιλογή: 1)
NVMe Configuration
Εμφανίζει πληροφορίες για το M.2 NVME PCIe SSD σας, εάν είναι εγκατεστημένο.
SATA And RST Configuration
SATA Controller(s)
Ενεργοποιεί ή απενεργοποιεί τους ενσωματωμένους ελεγκτές SATA. (Προεπιλογή: Ενεργοποιημένο)
SATA Mode Selection
Ενεργοποιεί ή απενεργοποιεί το RAID για τους ελεγκτές SATA που είναι ενσωματωμένοι στο Chipset ή διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI.
Intel RST Premium With Intel Optane System Acceleration Ενεργοποιεί το RAID για τον ελεγκτή SATA.
AHCI Διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διεπαφής που επιτρέπει στον driver αποθήκευσης να ενεργοποιήσει προηγμένες λειτουργίες Serial ATA, όπως Native Command Queuing και hot plug. (Προεπιλογή)
Aggressive LPM Support
Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα εξοικονόμησης ενέργειας, ALPM (Aggressive Link Power Management), για τους ελεγκτές Chipset SATA. (Προεπιλογή: Απενεργοποιημένο)
Port 0/1/2/3
Ενεργοποιεί ή απενεργοποιεί κάθε θύρα SATA. (Προεπιλογή: Ενεργοποιημένο)
Hot plug
Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα άμεσης σύνδεσης για κάθε θύρα SATA. (Προεπιλογή: Απενεργοποιημένο)
Configured as eSATA
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για εξωτερικές συσκευές SATA.
EZ RAID
Σας επιτρέπει να ρυθμίσετε γρήγορα μια συστοιχία RAID. Ανατρέξτε στο Κεφάλαιο "Configuring a RAID Set" (Ρύθμιση παραμέτρων συνόλου RAID), για οδηγίες σχετικά με τη ρύθμιση παραμέτρων μιας συστοιχίας RAID.
Realtek PCIe GBE Family Controller
Αυτό το υπομενού παρέχει πληροφορίες σχετικά με τη διαμόρφωση LAN και σχετικές επιλογές διαμόρφωσης.
Miscellaneous
LEDs in System Power On State
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε τον φωτισμό LED της μητρικής πλακέτας όταν το σύστημα είναι ενεργοποιημένο.
Off Απενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο.
On Ενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο. (Προεπιλογή)
Intel Platform Trust Technology (PTT)
Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Intel® PTT. (Προεπιλογή: Απενεργοποιημένο)
Software Guard Extensions (SGX)
Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Intel® Software Guard Extensions. Αυτή η δυνατότητα επιτρέπει στο νόμιμο λογισμικό να λειτουργεί σε ένα ασφαλές περιβάλλον και προστατεύει το λογισμικό από επιθέσεις από κακόβουλο λογισμικό. Η επιλογή Software Controlled (Έλεγχος λογισμικού) σάς επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε αυτήν τη δυνατότητα με μια εφαρμογή που παρέχεται από την Intel. (Προεπιλογή: Software Controlled (Έλεγχος λογισμικού))
Max Link Speed
Σας επιτρέπει να ορίσετε τη λειτουργία των υποδοχών PCI Express σε Gen 1, Gen 2 ή Gen 3. Η πραγματική λειτουργία υπόκειται στην προδιαγραφή υλικού κάθε υποδοχής. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
3DMark01 Enhancement
Σας επιτρέπει να καθορίσετε εάν θα βελτιώσετε την απόδοση ορισμένων παλαιότερων δοκιμών αναφοράς. (Προεπιλογή: Απενεργοποιημένο)
„ Trusted Computing
Ενεργοποιεί ή απενεργοποιεί την Trusted Platform Module (TPM).
PC Health Status
Reset Case Open Status
Disabled Διατηρεί ή διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής πλαισίου. (Προεπιλογή)
Enabled Διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής πλαισίου και το πεδίο Case Open (Άνοιγμα θήκης) θα εμφανίζει "No" (Όχι) στην επόμενη εκκίνηση.
Case Open
Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης εισβολής πλαισίου που είναι συνδεδεμένη στην κεφαλίδα CI της μητρικής πλακέτας. Εάν αφαιρεθεί το κάλυμμα του πλαισίου του συστήματος, αυτό το πεδίο θα εμφανίσει "Yes" (Ναι), διαφορετικά θα εμφανίσει "No" (Όχι). Για να διαγράψετε την εγγραφή κατάστασης εισβολής πλαισίου, ορίστε το Reset Case Open Status (Επαναφορά κατάστασης ανοίγματος θήκης) σε Enabled (Ενεργοποιημένο), αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Εμφανίζει τις τρέχουσες τάσεις του συστήματος.
Smart Fan 5 & Monitor
Σας επιτρέπει να επιλέξετε έναν στόχο για παρακολούθηση και να κάνετε περαιτέρω προσαρμογές. (Προεπιλογή: CPU FAN (Ανεμιστήρας CPU))
Fan Speed Control
Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ανεμιστήρα και να προσαρμόσετε την ταχύτητα του ανεμιστήρα.
Normal Επιτρέπει στον ανεμιστήρα να λειτουργεί σε διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να προσαρμόσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή)
Silent Επιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες.
Manual Σας επιτρέπει να ελέγχετε την ταχύτητα του ανεμιστήρα στο γράφημα καμπύλης.
Full Speed Επιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες.
Fan Control Use Temperature Input
Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.
Temperature Interval
Σας επιτρέπει να επιλέξετε το διάστημα θερμοκρασίας για την αλλαγή της ταχύτητας του ανεμιστήρα.
Fan Control Mode
Auto Επιτρέπει στο BIOS να εντοπίσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα και ορίζει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή)
Voltage Η λειτουργία τάσης συνιστάται για ανεμιστήρα 3 ακίδων.
PWM Η λειτουργία PWM συνιστάται για ανεμιστήρα 4 ακίδων.
Fan Stop
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία διακοπής ανεμιστήρα. Μπορείτε να ορίσετε το όριο θερμοκρασίας χρησιμοποιώντας την καμπύλη θερμοκρασίας. Ο ανεμιστήρας σταματά να λειτουργεί όταν η θερμοκρασία είναι χαμηλότερη από το όριο. (Προεπιλογή: Απενεργοποιημένο)
Temperature
Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής προορισμού.
Fan Speed
Εμφανίζει τις τρέχουσες ταχύτητες του ανεμιστήρα.
Flow Rate
Εμφανίζει τη ροή του συστήματος υδρόψυξης.
Temperature Warning Control
Ορίζει το όριο προειδοποίησης για τη θερμοκρασία. Όταν η θερμοκρασία υπερβεί το όριο, το BIOS θα εκπέμψει προειδοποιητικό ήχο. Οι επιλογές είναι: Disabled (Απενεργοποιημένο) (προεπιλογή), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
Προειδοποίηση αποτυχίας ανεμιστήρα
Επιτρέπει στο σύστημα να εκπέμπει προειδοποιητικό ήχο εάν ο ανεμιστήρας δεν είναι συνδεδεμένος ή αποτύχει. Ελέγξτε την κατάσταση του ανεμιστήρα ή τη σύνδεση του ανεμιστήρα όταν συμβεί αυτό. (Προεπιλογή: Απενεργοποιημένο)

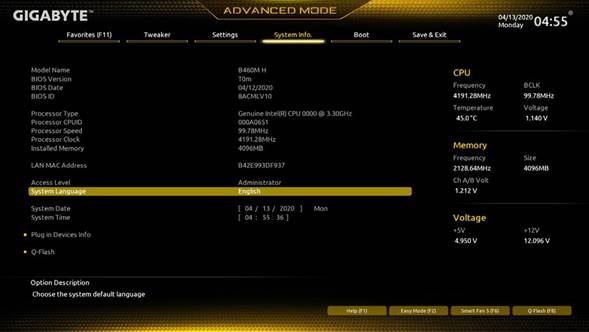

Πληροφορίες συστήματος
Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο της μητρικής πλακέτας σας και την έκδοση του BIOS. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ρυθμίσετε χειροκίνητα την ώρα του συστήματος.
Επίπεδο πρόσβασης
Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Administrator.) Το επίπεδο Administrator σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. το επίπεδο User σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.
Γλώσσα συστήματος
Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
Ημερομηνία συστήματος
Ορίζει την ημερομηνία συστήματος. Η μορφή ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημέρα και έτος. Χρησιμοποιήστε το πλήκτρο <Enter> για να αλλάξετε μεταξύ των πεδίων Μήνας, Ημέρα και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
Ώρα συστήματος
Ορίζει την ώρα του συστήματος. Η μορφή ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το πλήκτρο <Enter> για να αλλάξετε μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
Πληροφορίες συσκευών Plug in
Εμφανίζει πληροφορίες σχετικά με τις συσκευές σας PCI Express και M.2, εάν είναι εγκατεστημένες.
Q-Flash
Σας επιτρέπει να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash για να ενημερώσετε το BIOS ή να δημιουργήσετε αντίγραφα ασφαλείας της τρέχουσας διαμόρφωσης του BIOS.

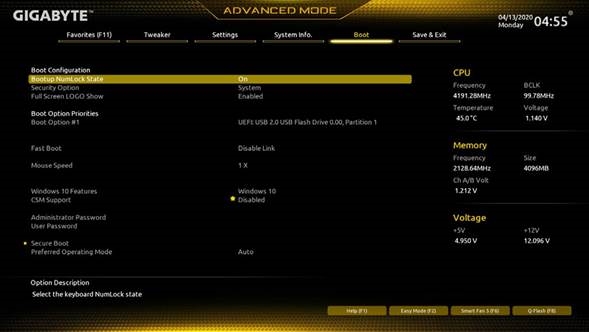

Εκκίνηση
Κατάσταση Bootup NumLock
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο του πληκτρολογίου μετά το POST. (Προεπιλογή: Ενεργοποιημένο)
Επιλογή ασφαλείας
Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινεί το σύστημα ή μόνο όταν εισέρχεστε στο BIOS Setup. Αφού διαμορφώσετε αυτό το στοιχείο, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Administrator Password/User Password.
Setup Απαιτείται κωδικός πρόσβασης μόνο για την είσοδο στο πρόγραμμα BIOS Setup.
System Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο πρόγραμμα BIOS Setup. (Προεπιλογή)
Εμφάνιση λογότυπου σε πλήρη οθόνη
Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο GIGABYTE κατά την εκκίνηση του συστήματος. Η επιλογή Disabled παρακάμπτει το λογότυπο GIGABYTE όταν ξεκινά το σύστημα. (Προεπιλογή: Ενεργοποιημένο)
Προτεραιότητες επιλογών εκκίνησης
Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν τη μορφή GPT θα έχουν το πρόθεμα "UEFI:" στη λίστα συσκευών εκκίνησης. Για να εκκινήσετε από ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, επιλέξτε τη συσκευή με το πρόθεμα "UEFI:".
Ή εάν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, όπως τα Windows 10 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει το δίσκο εγκατάστασης των Windows 10 64-bit και έχει το πρόθεμα "UEFI:".
Γρήγορη εκκίνηση
Ενεργοποιεί ή απενεργοποιεί τη Γρήγορη εκκίνηση για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Η επιλογή Ultra Fast παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Απενεργοποίηση σύνδεσης)
Υποστήριξη SATA
Μόνο συσκευές SATA τελευταίας εκκίνησης Εκτός από την προηγούμενη μονάδα εκκίνησης, όλες οι συσκευές SATA απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)
Όλες οι συσκευές SATA Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST.
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποιημένη ή Ultra Fast.
Υποστήριξη VGA
Σας επιτρέπει να επιλέξετε τον τύπο λειτουργικού συστήματος για εκκίνηση.
Αυτόματα Ενεργοποιεί μόνο το legacy option ROM.
EFI Driver Ενεργοποιεί το EFI option ROM. (Προεπιλογή)
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποιημένη ή Ultra Fast.
Υποστήριξη USB
Απενεργοποίηση σύνδεσης Όλες οι συσκευές USB απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Πλήρης αρχικοποίηση Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)
Μερική αρχικοποίηση Ένα μέρος των συσκευών USB απενεργοποιείται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποιημένη ή Ultra Fast. Αυτή η λειτουργία απενεργοποιείται όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ultra Fast.
Υποστήριξη συσκευών PS2
Απενεργοποίηση σύνδεσης Όλες οι συσκευές PS/2 απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Ενεργοποιημένο Όλες οι συσκευές PS/2 είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποιημένη ή Ultra Fast. Αυτή η λειτουργία απενεργοποιείται όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ultra Fast.
Υποστήριξη προγράμματος οδήγησης στοίβας NetWork
Απενεργοποίηση σύνδεσης Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή)
Ενεργοποιημένο Ενεργοποιεί την εκκίνηση από το δίκτυο.
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποιημένη ή Ultra Fast.
Επόμενη εκκίνηση μετά από απώλεια τροφοδοσίας AC
Κανονική εκκίνηση Ενεργοποιεί την κανονική εκκίνηση με την επιστροφή της τροφοδοσίας AC. (Προεπιλογή)
Γρήγορη εκκίνηση Διατηρεί τις ρυθμίσεις της Γρήγορης εκκίνησης με την επιστροφή της τροφοδοσίας AC. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποιημένη ή Ultra Fast.
Ταχύτητα ποντικιού
Σας επιτρέπει να ορίσετε την ταχύτητα κίνησης του δείκτη του ποντικιού. (Προεπιλογή: 1 X)
Δυνατότητες Windows 10
Σας επιτρέπει να επιλέξετε το λειτουργικό σύστημα που θα εγκατασταθεί. (Προεπιλογή: Windows 10)
Υποστήριξη CSM
Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Compatibility Support Module) για την υποστήριξη μιας διαδικασίας εκκίνησης legacy PC.
Απενεργοποιημένο Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS. (Προεπιλογή)
Ενεργοποιημένο Ενεργοποιεί το UEFI CSM.
LAN PXE Boot Option ROM
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το legacy option ROM για τον ελεγκτή LAN. (Προεπιλογή: Απενεργοποιημένο) Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποιημένο. & Έλεγχος επιλογής εκκίνησης αποθήκευσης
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το legacy option ROM για τον ελεγκτή συσκευής αποθήκευσης.
Να μην ξεκινήσει Απενεργοποιεί το option ROM.
UEFI Ενεργοποιεί μόνο το UEFI option ROM.
Legacy Ενεργοποιεί μόνο το legacy option ROM. (Προεπιλογή)
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποιημένο.
Άλλες συσκευές PCI
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το Legacy option ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.
Να μην ξεκινήσει Απενεργοποιεί το option ROM.
UEFI Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
Legacy Ενεργοποιεί μόνο το legacy option ROM.
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποιημένο.
Κωδικός πρόσβασης διαχειριστή
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
Κωδικός πρόσβασης χρήστη
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.
Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό. Όταν σας ζητηθεί ένας νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε ξανά <Enter> όταν σας ζητηθεί να επιβεβαιώσετε.
ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον Κωδικό πρόσβασης χρήστη, φροντίστε να ορίσετε πρώτα τον Κωδικό πρόσβασης διαχειριστή.
ƒ Ασφαλής εκκίνηση
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την Ασφαλή εκκίνηση και να διαμορφώσετε σχετικές ρυθμίσεις. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Απενεργοποιημένο.
Προτιμώμενη λειτουργία λειτουργίας
Σας επιτρέπει να επιλέξετε εάν θα εισέλθετε στην Easy mode ή στην Advanced mode μετά την είσοδο στο BIOS Setup. Η επιλογή Auto εισέρχεται στη λειτουργία BIOS όπου ήταν την τελευταία φορά. (Προεπιλογή: Auto)
Αποθήκευση & Έξοδος
Αποθήκευση & Έξοδος από το Setup
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα BIOS Setup. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο μενού του BIOS Setup.
Έξοδος χωρίς αποθήκευση
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό εξέρχεται από το BIOS Setup χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στο BIOS Setup στο CMOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο μενού του BIOS Setup.
Φόρτωση βελτιστοποιημένων προεπιλογών
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι) για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις του BIOS. Οι προεπιλεγμένες ρυθμίσεις του BIOS βοηθούν το σύστημα να λειτουργεί σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.
Παράκαμψη εκκίνησης
Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes (Ναι) για να επιβεβαιώσετε. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινήσει από αυτήν τη συσκευή.
Αποθήκευση προφίλ
Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις του BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.
Φόρτωση προφίλ
Εάν το σύστημά σας καταστεί ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις του BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις του BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της εκ νέου διαμόρφωσης των ρυθμίσεων του BIOS. Αρχικά επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως για την επαναφορά των ρυθμίσεων του BIOS στις τελευταίες ρυθμίσεις που λειτούργησαν σωστά (τελευταία γνωστή καλή εγγραφή).
Διαμόρφωση ενός σετ RAID
Επίπεδα RAID
| RAID 0 | RAID 1 | RAID 5 | RAID 10 | |
| Ελάχιστος Αριθμός σκληρών δίσκων | ≥2 | 2 | ≥3 | 4 |
| Χωρητικότητα πίνακα | Αριθμός σκληρών δίσκων * Μέγεθος του μικρότερου δίσκου | Μέγεθος του μικρότερου δίσκου | (Αριθμός σκληρών δίσκων -1) * Μέγεθος του μικρότερου δίσκου | (Αριθμός σκληρών δίσκων/2) * Μέγεθος του μικρότερου δίσκου |
| Ανοχή σφαλμάτων | Όχι | Ναι | Ναι | Ναι |
Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:
- Τουλάχιστον δύο σκληρούς δίσκους SATA ή SSD.(Σημείωση) (Για να διασφαλίσετε τη βέλτιστη απόδοση, συνιστάται να χρησιμοποιήσετε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα).
- Δίσκος εγκατάστασης Windows.
- Δίσκος οδηγού μητρικής πλακέτας.
- Μονάδα flash USB.
Διαμόρφωση του ενσωματωμένου ελεγκτή SATA
- Εγκατάσταση σκληρών δίσκων SATA στον υπολογιστή σας
Εγκαταστήστε τους σκληρούς δίσκους/SSD στις υποδοχές που ελέγχονται από το Chipset Intel® στη μητρική πλακέτα. Στη συνέχεια, συνδέστε τους συνδέσμους τροφοδοσίας από το τροφοδοτικό σας στους σκληρούς δίσκους. - Διαμόρφωση της λειτουργίας ελεγκτή SATA στο BIOS Setup
Βεβαιωθείτε ότι έχετε διαμορφώσει σωστά τη λειτουργία ελεγκτή SATA στο BIOS Setup του συστήματος.
Βήματα:
- Ενεργοποιήστε τον υπολογιστή σας και πατήστε <Delete> για να εισέλθετε στο BIOS Setup κατά τη διάρκεια του POST (Power-On Self-Test). Μεταβείτε στις Settings\IO Ports\SATA And RST Configuration (Ρυθμίσεις\Θύρες εισόδου/εξόδου\Διαμόρφωση SATA και RST), βεβαιωθείτε ότι η επιλογή SATA Controller(s) (Ελεγκτής(ες) SATA) είναι ενεργοποιημένη. Για να δημιουργήσετε RAID, ορίστε την επιλογή SATA Mode Selection (Επιλογή λειτουργίας SATA) σε Intel RST Premium With Intel Optane System Acceleration (Intel RST Premium με επιτάχυνση συστήματος Intel Optane). Στη συνέχεια, αποθηκεύστε τις ρυθμίσεις και επανεκκινήστε τον υπολογιστή σας. Σημείωση: Όταν χρησιμοποιείτε ένα PCIe SSD, φροντίστε να ορίσετε το στοιχείο Use RST Legacy OROM (Χρήση RST Legacy OROM) στην περιοχή Settings\IO Ports\SATA And RST Configuration (Ρυθμίσεις\Θύρες εισόδου/εξόδου\Διαμόρφωση SATA και RST) σε Disabled (Απενεργοποιημένο) και RST Control PCIe Storage Devices (Συσκευές αποθήκευσης PCIe ελέγχου RST) σε Manual (Χειροκίνητο). Στη συνέχεια, ανάλογα με τον σύνδεσμο M.2 που χρησιμοποιείτε, ορίστε το αντίστοιχο στοιχείο PCIe Storage Dev On Port XX (Συσκευή αποθήκευσης PCIe στην θύρα XX) σε RST Controlled (Ελέγχεται από RST). Τέλος, αποθηκεύστε τις ρυθμίσεις και κλείστε το BIOS Setup. Εάν θέλετε να χρησιμοποιήσετε NVMe PCIe SSD για να διαμορφώσετε το RAID, βεβαιωθείτε ότι έχετε ορίσει την NVMe RAID mode (Λειτουργία NVMe RAID) σε Enabled (Ενεργοποιημένο).
- Για να χρησιμοποιήσετε τη λειτουργία EZ RAID, ακολουθήστε τα βήματα στο "C-1". Για να διαμορφώσετε το UEFI RAID, ακολουθήστε τα βήματα στο "C-2". Για να εισέλθετε στο παλαιού τύπου RAID ROM, ανατρέξτε στο "C-3" για περισσότερες πληροφορίες. Τέλος, αποθηκεύστε τις ρυθμίσεις και κλείστε το BIOS Setup.
Τα μενού BIOS Setup που περιγράφονται σε αυτήν την ενότητα ενδέχεται να διαφέρουν από τις ακριβείς ρυθμίσεις για τη μητρική πλακέτα σας. Οι πραγματικές επιλογές του μενού BIOS Setup που θα δείτε εξαρτώνται από τη μητρική πλακέτα που έχετε και την έκδοση του BIOS.
C-1. Χρήση του EZ RAID
Οι μητρικές πλακέτες GIGABYTE σας παρέχουν τη λειτουργία EZ RAID, επιτρέποντάς σας να διαμορφώσετε γρήγορα μια διάταξη RAID με απλοποιημένα βήματα.
Βήματα:
- Μετά την επανεκκίνηση του υπολογιστή, εισέλθετε στο BIOS Setup και μεταβείτε στις Settings\EZ RAID (Ρυθμίσεις\EZ RAID). Πατήστε <Enter> στο στοιχείο EZ RAID (EZ RAID). Επιλέξτε τον τύπο των σκληρών δίσκων που χρησιμοποιείτε για το RAID στην καρτέλα Type (Τύπος) και, στη συνέχεια, πατήστε <Enter>.
- Μεταβείτε στην καρτέλα Mode (Λειτουργία) για να επιλέξετε ένα επίπεδο RAID. Τα υποστηριζόμενα επίπεδα RAID περιλαμβάνουν RAID 0, RAID 1, RAID 10 και RAID 5 (οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των εγκατεστημένων σκληρών δίσκων). Στη συνέχεια, πατήστε <Enter> για να μετακινηθείτε στην καρτέλα Create (Δημιουργία). Κάντε κλικ στην επιλογή Proceed (Συνέχεια) για να ξεκινήσετε. (Σημείωση) Λάβετε υπόψη ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για να δημιουργήσει ένα σετ RAID με έναν σκληρό δίσκο SATA.
- Μετά την ολοκλήρωση, θα επιστρέψετε στην οθόνη Intel(R) Rapid Storage Technology (Τεχνολογία ταχείας αποθήκευσης Intel(R)). Στην περιοχή RAID Volumes (Τόμοι RAID) μπορείτε να δείτε τον νέο τόμο RAID. Για να δείτε πιο λεπτομερείς πληροφορίες, πατήστε <Enter> στον τόμο για να ελέγξετε τις πληροφορίες σχετικά με το επίπεδο RAID, το μέγεθος του μπλοκ ριγών, το όνομα της συστοιχίας και τη χωρητικότητα της συστοιχίας κ.λπ.
C-2. Διαμόρφωση UEFI RAID
Βήματα:
- Στο BIOS Setup, μεταβείτε στην επιλογή Boot (Εκκίνηση) και ορίστε την επιλογή CSM Support (Υποστήριξη CSM) σε Disabled (Απενεργοποιημένο). Αποθηκεύστε τις αλλαγές και κλείστε το BIOS Setup.
- Μετά την επανεκκίνηση του συστήματος, εισέλθετε ξανά στο BIOS Setup. Στη συνέχεια, εισέλθετε στο υπομενού Settings\IO Ports\Intel(R) Rapid Storage Technology (Ρυθμίσεις\Θύρες εισόδου/εξόδου\Τεχνολογία ταχείας αποθήκευσης Intel(R)).
- Στο μενού Intel(R) Rapid Storage Technology (Τεχνολογία ταχείας αποθήκευσης Intel(R)), πατήστε <Enter> στην επιλογή Create RAID Volume (Δημιουργία τόμου RAID) για να εισέλθετε στην οθόνη Create RAID Volume (Δημιουργία τόμου RAID). Εισαγάγετε ένα όνομα τόμου με 1~16 γράμματα (τα γράμματα δεν μπορούν να είναι ειδικοί χαρακτήρες) στο στοιχείο Name (Όνομα) και πατήστε <Enter>. Στη συνέχεια, επιλέξτε ένα επίπεδο RAID. Τα υποστηριζόμενα επίπεδα RAID περιλαμβάνουν RAID 0, RAID 1, RAID 10 και RAID 5 (οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των εγκατεστημένων σκληρών δίσκων). Στη συνέχεια, χρησιμοποιήστε το πλήκτρο κάτω βέλους για να μετακινηθείτε στην επιλογή Select Disks (Επιλογή δίσκων).
- Στο στοιχείο Select Disks (Επιλογή δίσκων), επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στη διάταξη RAID. Πατήστε το πλήκτρο <Space> στους σκληρούς δίσκους που θα επιλεγούν (οι επιλεγμένοι σκληροί δίσκοι επισημαίνονται με "X"). Στη συνέχεια, ορίστε το μέγεθος του μπλοκ ριγών. Το μέγεθος του μπλοκ ριγών μπορεί να οριστεί από 4 KB έως 128 KB. Αφού επιλέξετε το μέγεθος του μπλοκ ριγών, ορίστε τη χωρητικότητα του τόμου.
- Αφού ορίσετε τη χωρητικότητα, μετακινηθείτε στην επιλογή Create Volume (Δημιουργία τόμου) και πατήστε <Enter> για να ξεκινήσετε.
- Μετά την ολοκλήρωση, θα επιστρέψετε στην οθόνη Intel(R) Rapid Storage Technology (Τεχνολογία ταχείας αποθήκευσης Intel(R)). Στην περιοχή RAID Volumes (Τόμοι RAID) μπορείτε να δείτε τον νέο τόμο RAID. Για να δείτε πιο λεπτομερείς πληροφορίες, πατήστε <Enter> στον τόμο για να ελέγξετε τις πληροφορίες σχετικά με το επίπεδο RAID, το μέγεθος του μπλοκ ριγών, το όνομα της συστοιχίας και τη χωρητικότητα της συστοιχίας κ.λπ.
C-3. Διαμόρφωση του Legacy RAID ROM
Θα χρειαστείτε μια διακριτή κάρτα γραφικών για να εισέλθετε στο βοηθητικό πρόγραμμα legacy RAID ROM. Εισέλθετε στο βοηθητικό πρόγραμμα ρύθμισης παραμέτρων του Intel® legacy RAID BIOS για να διαμορφώσετε μια διάταξη RAID. Παραλείψτε αυτό το βήμα και προχωρήστε με την εγκατάσταση του λειτουργικού συστήματος Windows για μια διαμόρφωση χωρίς RAID.
Βήματα:
- Στο BIOS Setup, μεταβείτε στο BIOS και ορίστε την επιλογή CSM Support (Υποστήριξη CSM) σε Enabled (Ενεργοποιημένο) και την επιλογή Storage Boot Option Control (Έλεγχος επιλογής εκκίνησης αποθήκευσης) σε Legacy (Παλαιού τύπου). Στη συνέχεια, μεταβείτε στις Settings\IO Ports\SATA And RST Configuration (Ρυθμίσεις\Θύρες εισόδου/εξόδου\Διαμόρφωση SATA και RST) και βεβαιωθείτε ότι η επιλογή Use RST Legacy OROM (Χρήση RST Legacy OROM) έχει οριστεί σε Enabled (Ενεργοποιημένο). Αποθηκεύστε τις αλλαγές και κλείστε το BIOS Setup. Αφού ξεκινήσει ο έλεγχος μνήμης POST και πριν ξεκινήσει η εκκίνηση του λειτουργικού συστήματος, αναζητήστε ένα μήνυμα που να λέει "Press <Ctrl-I> to enter Configuration Utility" ("Πατήστε <Ctrl-I> για να εισέλθετε στο βοηθητικό πρόγραμμα διαμόρφωσης"). Πατήστε <Ctrl> + <I> για να εισέλθετε στο Βοηθητικό Πρόγραμμα Διαμόρφωσης RAID.
- Αφού πατήσετε <Ctrl> + <I>, θα εμφανιστεί η οθόνη MAIN MENU (ΚΥΡΙΟ ΜΕΝΟΥ). Εάν θέλετε να δημιουργήσετε μια διάταξη RAID, επιλέξτε Create RAID Volume (Δημιουργία τόμου RAID) στο MAIN MENU (ΚΥΡΙΟ ΜΕΝΟΥ) και πατήστε <Enter>.
- Αφού εισέλθετε στην οθόνη CREATE VOLUME MENU (ΜΕΝΟΥ ΔΗΜΙΟΥΡΓΙΑΣ ΤΟΜΟΥ), εισαγάγετε ένα όνομα τόμου με 1~16 γράμματα (τα γράμματα δεν μπορούν να είναι ειδικοί χαρακτήρες) στο στοιχείο Name (Όνομα) και πατήστε <Enter>. Στη συνέχεια, επιλέξτε ένα επίπεδο RAID. Τα υποστηριζόμενα επίπεδα RAID περιλαμβάνουν RAID 0, RAID 1, RAID 10 και RAID 5 (οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των εγκατεστημένων σκληρών δίσκων). Πατήστε <Enter> για να συνεχίσετε.
- Στο στοιχείο Disks (Δίσκοι), επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στη διάταξη RAID. Εάν είναι εγκατεστημένοι μόνο δύο σκληροί δίσκοι, θα αντιστοιχιστούν αυτόματα στη διάταξη. Ορίστε το μέγεθος του μπλοκ ριγών εάν είναι απαραίτητο. Το μέγεθος του μπλοκ ριγών μπορεί να οριστεί από 4 KB έως 128 KB. Αφού επιλέξετε το μέγεθος του μπλοκ ριγών, πατήστε <Enter>.
- Εισαγάγετε τη χωρητικότητα της συστοιχίας και πατήστε <Enter>. Τέλος, πατήστε <Enter> στο στοιχείο Create Volume (Δημιουργία τόμου) για να ξεκινήσετε τη δημιουργία της διάταξης RAID. Όταν σας ζητηθεί να επιβεβαιώσετε εάν θα δημιουργήσετε αυτόν τον τόμο, πατήστε <Y> για να επιβεβαιώσετε ή <N> για να ακυρώσετε.
- Όταν ολοκληρωθεί, μπορείτε να δείτε λεπτομερείς πληροφορίες σχετικά με τη διάταξη RAID στην ενότητα DISK/VOLUME INFORMATION (ΠΛΗΡΟΦΟΡΙΕΣ ΔΙΣΚΟΥ/ΤΟΜΟΥ), συμπεριλαμβανομένου του επιπέδου RAID, του μεγέθους του μπλοκ ριγών, του ονόματος της συστοιχίας και της χωρητικότητας της συστοιχίας κ.λπ. Για να κλείσετε το βοηθητικό πρόγραμμα RAID BIOS, πατήστε <Esc> ή επιλέξτε 6. Exit (Έξοδος) στο MAIN MENU (ΚΥΡΙΟ ΜΕΝΟΥ).
Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση μιας διάταξης RAID.
Εγκαταστήστε το πρόγραμμα οδήγησης RAID και το λειτουργικό σύστημα
Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.
Εγκατάσταση του λειτουργικού συστήματος
Δεδομένου ότι ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη πρόγραμμα οδήγησης RAID, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID κατά τη διαδικασία εγκατάστασης των Windows. Αφού εγκατασταθεί το λειτουργικό σύστημα, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από τον δίσκο προγράμματος οδήγησης της μητρικής πλακέτας χρησιμοποιώντας το "Xpress Install" για να διασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε πρόσθετο πρόγραμμα οδήγησης RAID κατά τη διαδικασία εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:
- Αντιγράψτε τον φάκελο IRST στην περιοχή \Boot στον δίσκο του προγράμματος οδήγησης στη μονάδα flash USB.
- Κάντε εκκίνηση από τον δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που σας ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).
- Στη συνέχεια, αναζητήστε τη μονάδα flash USB και επιλέξτε τη θέση του προγράμματος οδήγησης. Η θέση του προγράμματος οδήγησης είναι η εξής: \IRST\f6flpy-x64
- Όταν εμφανιστεί μια οθόνη όπως φαίνεται, επιλέξτε Intel(R) Chipset SATA/PCIe RST Premium Controller και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης και να συνεχίσετε την εγκατάσταση του λειτουργικού συστήματος.
Εγκατάσταση μνήμης Intel® Optane™
Απαιτήσεις συστήματος
- Μνήμη Intel® Optane™
- Η μνήμη Optane™ πρέπει να έχει χωρητικότητα τουλάχιστον 16 GB και πρέπει να έχει ίση ή μικρότερη χωρητικότητα από τον σκληρό δίσκο/SSD που θα επιταχυνθεί.
- Η μνήμη Optane™ δεν μπορεί να χρησιμοποιηθεί για την επιτάχυνση μιας υπάρχουσας διάταξης RAID. ο επιταχυνόμενος σκληρός δίσκος/SSD δεν μπορεί να συμπεριληφθεί σε μια διάταξη RAID.
- Ο σκληρός δίσκος/SSD που θα επιταχυνθεί πρέπει να είναι σκληρός δίσκος SATA ή M.2 SATA SSD.
- Ο σκληρός δίσκος/SSD που θα επιταχυνθεί μπορεί να είναι μονάδα δίσκου συστήματος ή μονάδα δίσκου δεδομένων. Η μονάδα δίσκου συστήματος πρέπει να είναι μορφοποιημένη σε GPT και να έχει εγκατεστημένα τα Windows 10 64-bit (ή νεότερη έκδοση). Η μονάδα δίσκου δεδομένων πρέπει επίσης να είναι μορφοποιημένη σε GPT.
- Ο δίσκος προγραμμάτων οδήγησης μητρικής πλακέτας
Οδηγίες εγκατάστασης
A-1: Εγκατάσταση σε λειτουργία AHCI
Εάν ο ελεγκτής SATA έχει διαμορφωθεί σε λειτουργία AHCI, ακολουθήστε τα παρακάτω βήματα:
- Αφού εισέλθετε στο λειτουργικό σύστημα, τοποθετήστε το δίσκο προγραμμάτων οδήγησης μητρικής πλακέτας στην οπτική σας μονάδα δίσκου. Στην οθόνηXpress Install, επιλέξτε Intel(R) Optane(TM) Memory System Acceleration (Σημείωση) για εγκατάσταση. Ακολουθήστε τις οδηγίες στην οθόνη για να συνεχίσετε. Όταν ολοκληρωθεί, επανεκκινήστε το σύστημα.
- Αφού εισέλθετε ξανά στο λειτουργικό σύστημα, ακολουθήστε τις οδηγίες στην οθόνη για να ολοκληρώσετε τις ρυθμίσεις και, στη συνέχεια, η εφαρμογήIntel® Optane™ Memory θα εμφανιστεί αυτόματα. Όλα τα δεδομένα στη μνήμη Optane™ θα διαγραφούν. Βεβαιωθείτε ότι έχετε δημιουργήσει αντίγραφα ασφαλείας των δεδομένων πριν συνεχίσετε. Ακολουθήστε τις οδηγίες στην οθόνη για να συνεχίσετε. Όταν ολοκληρωθεί, επανεκκινήστε το σύστημα.
- Εκκινήστε την εφαρμογήIntel® Optane™ Memory από το μενού Έναρξη και βεβαιωθείτε ότι η μνήμη Intel® Optane™ έχει ενεργοποιηθεί. (Η λειτουργία ελεγκτή SATA αλλάζει σε "Intel RST Premium With Intel Optane System Acceleration" από τη λειτουργία AHCI. ΜΗΝ αλλάξετε τη λειτουργία ελεγκτή SATA ξανά σε AHCI. Κάτι τέτοιο θα προκαλέσει την αδυναμία σωστής λειτουργίας της μνήμης Optane™.)
- Εάν θέλετε να επιταχύνετε τη μονάδα δίσκου συστήματος, μπορείτε να επιλέξετε συγκεκριμένους φακέλους, αρχεία ή εφαρμογές για να επιταχύνετε χρησιμοποιώντας τη λειτουργίαIntel® Optane™ Memory Pinning. (Η μνήμη Intel® Optane™ που χρησιμοποιείται πρέπει να έχει χωρητικότητα τουλάχιστον 32 GB.)
(Σημείωση) Εάν το σύστημα έχει ήδη εγκατεστημένο το βοηθητικό πρόγραμμα Intel® Rapid Storage Technology, πρέπει πρώτα να το καταργήσετε πριν εγκαταστήσετε την εφαρμογή Intel(R) Optane(TM) Memory System Acceleration.
A-2: Εγκατάσταση σε λειτουργία Intel RST Premium With Intel Optane System Acceleration
Εάν ο ελεγκτής SATA έχει διαμορφωθεί σε λειτουργία Intel RST Premium With Intel Optane System Acceleration, ακολουθήστε τα παρακάτω βήματα:
- Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup, βεβαιωθείτε ότι ηCSM Support στο μενού Boot είναι απενεργοποιημένη.
- Μεταβείτε στην Settings\IO Ports\SATA And RST Configuration και βεβαιωθείτε ότι η USE RST Legacy OROM είναι απενεργοποιημένη και η RST Control PCIe Storage Devices έχει οριστεί σε Manual. Εάν θέλετε να ενεργοποιήσετε τη μνήμη Optane™ που είναι εγκατεστημένη στην υποδοχή M.2, ορίστε την PCIe Storage Device on Port 21 σε RST Controlled.
- Εισέλθετε στο λειτουργικό σύστημα, εκκινήστε το βοηθητικό πρόγραμμα Intel® Rapid Storage Technology από το μενού Έναρξη και, στη συνέχεια, ενεργοποιήστε τη μνήμη Intel® Optane™ στην οθόνη Intel® Optane™ Memory.
- Εκκινήστε το βοηθητικό πρόγραμμαIntel® Rapid Storage Technology από το μενού Έναρξη και βεβαιωθείτε ότι η μνήμη Intel® Optane™ έχει ενεργοποιηθεί. Εάν θέλετε να επιταχύνετε τη μονάδα δίσκου συστήματος, μπορείτε να επιλέξετε συγκεκριμένους φακέλους, αρχεία ή εφαρμογές για να επιταχύνετε χρησιμοποιώντας τη λειτουργία Intel® Optane™ Memory Pinning. (Η μνήμη Intel® Optane™ που χρησιμοποιείται πρέπει να έχει χωρητικότητα τουλάχιστον 32 GB.)
- Δεν μπορεί να χρησιμοποιηθεί μια μνήμη Optane™ για την επιτάχυνση ενός M.2 PCIe SSD.
- Μην αφαιρείτε απότομα τη μνήμη Optane™. Κάτι τέτοιο θα προκαλέσει τη διακοπή της σωστής λειτουργίας του λειτουργικού συστήματος.
- Εάν θέλετε να αλλάξετε/καταργήσετε τη μνήμη Optane™, πρέπει πρώτα να την απενεργοποιήσετε χρησιμοποιώντας την εφαρμογή Intel® Rapid Storage Technology ή Intel(R) Optane™ Memory.
- Μετά την ενεργοποίηση της μνήμης Optane™, οι σχετικές ρυθμίσεις του BIOS θα παραμείνουν ακόμα και μετά από μια ενημέρωση του BIOS.
Εγκατάσταση προγραμμάτων οδήγησης
- Πριν εγκαταστήσετε τα προγράμματα οδήγησης, εγκαταστήστε πρώτα το λειτουργικό σύστημα.

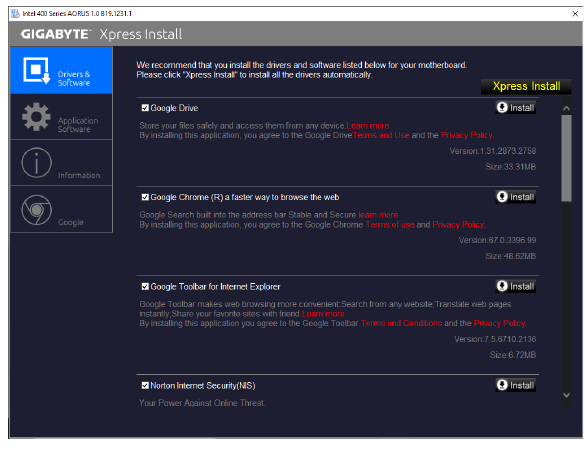

- Μετά την εγκατάσταση του λειτουργικού συστήματος, τοποθετήστε το δίσκο προγραμμάτων οδήγησης μητρικής πλακέτας στην οπτική σας μονάδα δίσκου. Κάντε κλικ στο μήνυμα "Πατήστε για να επιλέξετε τι θα συμβεί με αυτόν το δίσκο" στην επάνω δεξιά γωνία της οθόνης και επιλέξτε "RunRun.exe" (Εναλλακτικά, μεταβείτε στον Υπολογιστή μου, κάντε διπλό κλικ στην οπτική μονάδα δίσκου και εκτελέστε το πρόγραμμα Run.exe.)
Η "Xpress Install" θα σαρώσει αυτόματα το σύστημά σας και, στη συνέχεια, θα παραθέσει όλα τα προγράμματα οδήγησης που συνιστάται να εγκατασταθούν. Μπορείτε να κάνετε κλικ στο κουμπί Xpress Install και η "Xpress Install" θα εγκαταστήσει όλα τα επιλεγμένα προγράμματα οδήγησης. Ή κάντε κλικ στο βέλος
εικονίδιο για να εγκαταστήσετε μεμονωμένα τα προγράμματα οδήγησης που χρειάζεστε.
Επισκεφτείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.
Επισκεφτείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες σχετικά με την αντιμετώπιση προβλημάτων.
Επικοινωνήστε μαζί μας
GIGA-BYTE TECHNOLOGY CO., LTD.
Διεύθυνση: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
ΤΗΛ: +886-2-8912-4000, ΦΑΞ: +886-2-8912-4005
Τεχνική και μη τεχνική υποστήριξη (Πωλήσεις/Μάρκετινγκ): https://esupport.gigabyte.com
Διεύθυνση WEB (Αγγλικά): https://www.gigabyte.com
Διεύθυνση WEB (Κινεζικά): https://www.gigabyte.com/tw
- GIGABYTE eSupport
Για να υποβάλετε μια τεχνική ή μη τεχνική ερώτηση (Πωλήσεις/Μάρκετινγκ), συνδεθείτε στην ακόλουθη διεύθυνση: https://esupport.gigabyte.com
Αναφορές
Λήψη εγχειριδίου
Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.
Λήψη Εγχειρίδιο Gigabyte B460M H
