Gigabyte B460M H Priručnik
Za više detalja o proizvodu, posjetite web stranicu GIGABYTE.
Kako bi se smanjio utjecaj na globalno zatopljenje, materijali za pakiranje ovog proizvoda su reciklabilni i višekratno upotrebljivi. GIGABYTE radi s vama na zaštiti okoliša.
Za informacije vezane uz proizvod, provjerite našu web stranicu na: https://www.gigabyte.com
Identifikacija revizije vaše matične ploče
Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju vaše matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili kada tražite tehničke informacije.
Primjer:

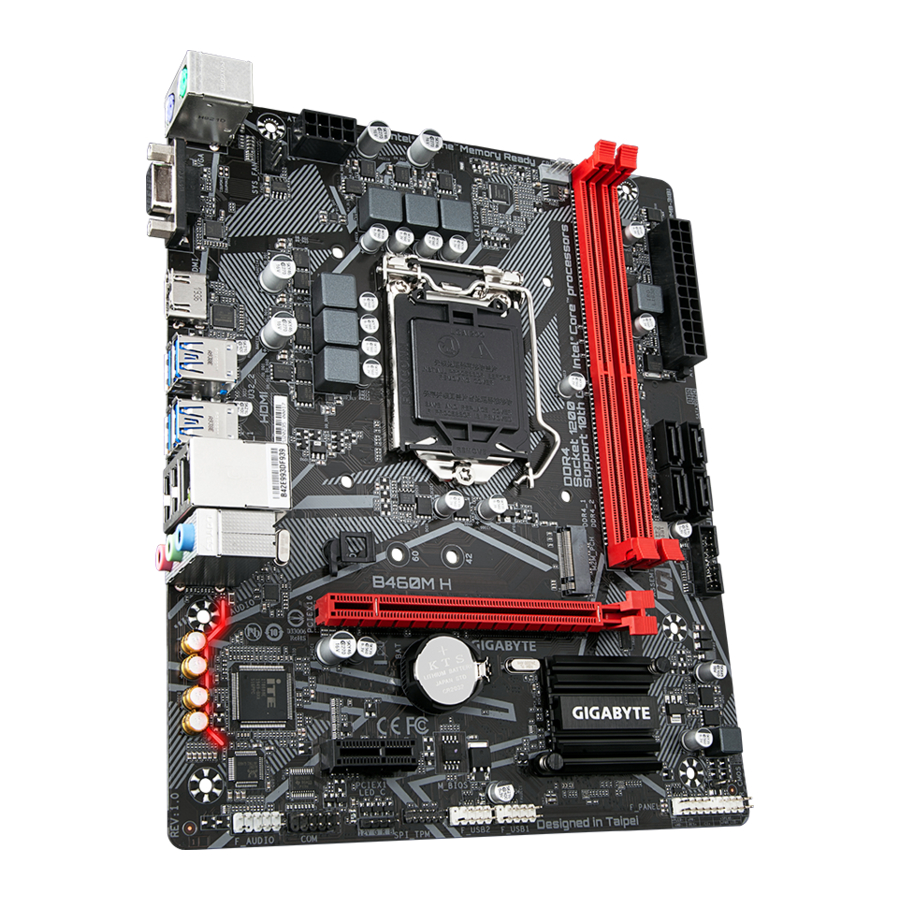

Raspored matične ploče B460M H
Sadržaj kutije
- Matična ploča B460M H
- Disk s upravljačkim programima za matičnu ploču
- Dva SATA kabela
- Korisnički priručnik
- I/O štitnik
* Gore navedeni sadržaj kutije služi samo kao referenca, a stvarni predmeti ovise o paketu proizvoda koji dobijete. Sadržaj kutije podložan je promjenama bez prethodne najave.
Instalacija hardvera
Mjere opreza pri instalaciji
Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti kao posljedica elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:
- Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
- Prije instalacije nemojte uklanjati ili lomiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju vam je dao vaš prodavač. Ove su naljepnice potrebne za validaciju jamstva.
- Uvijek isključite napajanje izmjeničnom strujom tako da isključite kabel za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
- Prilikom spajanja hardverskih komponenti na interne konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
- Prilikom rukovanja matičnom pločom izbjegavajte dodirivanje metalnih izvoda ili konektora.
- Najbolje je nositi narukvicu za elektrostatsko pražnjenje (ESD) prilikom rukovanja elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
- Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili unutar elektrostatičkog zaštitnog spremnika.
- Prije spajanja ili isključivanja kabela za napajanje iz matične ploče, provjerite je li napajanje isključeno.
- Prije uključivanja napajanja, provjerite je li napon napajanja postavljen prema lokalnom standardu napona.
- Prije upotrebe proizvoda provjerite jesu li svi kabeli i konektori za napajanje vaših hardverskih komponenti spojeni.
- Kako biste spriječili oštećenje matične ploče, pazite da vijci ne dođu u dodir s krugom matične ploče ili njezinim komponentama.
- Provjerite da na matičnoj ploči ili unutar kućišta računala nema preostalih vijaka ili metalnih komponenti.
- Nemojte stavljati računalni sustav na neravnu površinu.
- Nemojte stavljati računalni sustav u okruženje s visokom temperaturom ili vlažnom okruženju.
- Uključivanje napajanja računala tijekom postupka instalacije može dovesti do oštećenja komponenti sustava, kao i do tjelesnih ozljeda korisnika.
- Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se ovlaštenom računalnom tehničaru.
- Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, svakako se posavjetujte s uputama za instalaciju i/ili uzemljenje.
Specifikacije proizvoda
 CPU |
|
 Čipset | Intel® B460 Express čipset |
 Memorija |
|
| |
| |
| |
| |
| |
| |
 Ugrađena grafika |
|
 Audio |
|
| |
| |
 LAN Š |
|
 Utori za proširenje Š |
|
 Sučelje za pohranu Š |
|
| |
| |
| |
 USB | Čipset:
|
 Unutarnji priključci |
|
 Priključci stražnje ploče |
|
 I/O kontroler |
|
 Hardverski monitor |
|
 BIOS |
|
 Jedinstvene značajke |
|
 Jedinstvene značajke |
|
 Priloženi softver |
|
 Operativni sustav |
|
 Format |
|
* GIGABYTE zadržava pravo na izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne najave.
Posjetite web-mjesto GIGABYTE za popise podrške za CPU, memorijske module, SSD-ove i M.2 uređaje.
Posjetite stranicu Support\Utility List na web-mjestu GIGABYTE da biste preuzeli najnoviju verziju aplikacija.
Instaliranje CPU-a
Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:
- Provjerite podržava li matična ploča CPU. (Posjetite web-mjesto GIGABYTE za najnoviji popis podržanih CPU-a.)
- Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
- Pronađite pin jedan CPU-a. CPU se ne može umetnuti ako je pogrešno orijentiran. (Ili možete pronaći ureze s obje strane CPU-a i ključeve za poravnanje na utičnici CPU-a.)
- Nanesite ravnomjeran i tanak sloj toplinske paste na površinu CPU-a.
- Nemojte uključivati računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
- Postavite glavnu frekvenciju CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se postavljanje frekvencije sabirnice sustava iznad specifikacija hardvera jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to prema specifikacijama vašeg hardvera, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.
Instaliranje CPU-a
Pronađite ključeve za poravnanje na utičnici CPU-a na matičnoj ploči i ureze na CPU-u.
Nemojte uklanjati poklopac utičnice CPU-a prije umetanja CPU-a. Može iskočiti s noseće ploče automatski tijekom postupka ponovnog uključivanja poluge nakon umetanja CPU-a.
Instaliranje memorije
Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:
- Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. (Posjetite web-mjesto GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
- Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
- Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.
Konfiguracija memorije dvostrukog kanala
Ova matična ploča ima dvije memorijske utičnice i podržava tehnologiju dvostrukog kanala. Nakon instaliranja memorije, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje načina rada memorije dvostrukog kanala udvostručit će izvornu propusnost memorije.
Posjetite web-mjesto GIGABYTE za detalje o instalaciji hardvera.
Dvije memorijske utičnice podijeljene su u dva kanala, a svaki kanal ima jednu memorijsku utičnicu kako slijedi:
Kanal A: DDR4_1
Kanal B: DDR4_2
Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u načinu rada dvostrukog kanala.
- Način rada dvostrukog kanala ne može se omogućiti ako je instaliran samo jedan memorijski modul.
- Prilikom omogućavanja načina rada dvostrukog kanala s dva memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.
Instaliranje kartice za proširenje
Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:
- Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
- Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.
Priključci na stražnjoj ploči
- PS/2 priključak za tipkovnicu i PS/2 priključak za miš
Upotrijebite gornji priključak (zeleni) za spajanje PS/2 miša, a donji priključak (ljubičasti) za spajanje PS/2 tipkovnice. - D-Sub priključak
D-Sub priključak podržava 15-pinski D-Sub priključak i podržava maksimalnu razlučivost od 1920x1200 pri 60 Hz (stvarne podržane razlučivosti ovise o monitoru koji se koristi). Spojite monitor koji podržava D-Sub vezu na ovaj priključak. ![]()
HDMI priključak podržava HDCP 2.3 i Dolby TrueHD i DTS HD Master Audio formate. Također podržava do 192KHz/16bit 7.1-kanalni LPCM audio izlaz. Možete koristiti ovaj priključak za spajanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160 pri 30 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
![]()
Nakon instaliranja HDMI uređaja, provjerite je li zadani uređaj za reprodukciju zvuka postavljen na HDMI. (Naziv stavke može se razlikovati ovisno o vašem operativnom sustavu.)- USB 3.2 Gen 1 priključak
USB 3.2 Gen 1 priključak podržava USB 3.2 Gen 1 specifikaciju i kompatibilan je sa USB 2.0 specifikacijom. Upotrijebite ovaj priključak za USB uređaje.
- Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel s uređaja, a zatim ga uklonite s matične ploče.
- Prilikom uklanjanja kabela povucite ga ravno iz priključka. Nemojte ga pomicati s jedne na drugu stranu kako biste spriječili kratki spoj unutar priključka kabela.
- RJ-45 LAN priključak
Gigabit Ethernet LAN priključak omogućuje internetsku vezu brzinom do 1 Gbps. Slijedi opis stanja LED dioda LAN priključka.
LED dioda za vezu/brzinu:
| Stanje | Opis |
| Narančasta | Brzina prijenosa podataka od 1 Gbps |
| Zelena | Brzina prijenosa podataka od 100 Mbps |
| Isključeno | Brzina prijenosa podataka od 10 Mbps |
LED dioda aktivnosti:
| Stanje | Opis |
| Treperi | U tijeku je prijenos ili primanje podataka |
| Isključeno | Ne odvija se prijenos ili primanje podataka |
- USB 2.0/1.1 priključak
USB priključak podržava USB 2.0/1.1 specifikaciju. Upotrijebite ovaj priključak za USB uređaje. - Linijski ulaz/izlaz stražnjeg zvučnika (plavi)
Priključak za linijski ulaz. Upotrijebite ovaj audio priključak za uređaje s linijskim ulazom kao što su optički pogon, walkman itd. - Linijski izlaz/izlaz prednjeg zvučnika (zeleni)
Priključak za linijski izlaz. Upotrijebite ovaj audio priključak za slušalice ili 2-kanalni zvučnik. - Ulaz za mikrofon/izlaz središnjeg/subwoofer zvučnika (ružičasti)
Priključak za ulaz za mikrofon.
Konfiguracije audio priključaka:
| Priključak | Slušalice/ 2-kanalni | 4-kanalni | 5.1-kanalni | 7.1-kanalni |
 Linijski ulaz/izlaz stražnjeg zvučnika |  | | | |
 Linijski izlaz/izlaz prednjeg zvučnika | | | | |
 Ulaz za mikrofon/izlaz središnjeg/subwoofer zvučnika | | | ||
| Linijski izlaz prednje ploče/bočni izlaz zvučnika | |
- Integrirani HD (High Definition) audio nudi mogućnost ponovnog dodjeljivanja priključaka koja korisniku omogućuje promjenu funkcije za svaki priključak putem audio upravljačkog programa.
- Da biste konfigurirali 7.1-kanalni audio, morate otvoriti audio softver i odabrati Napredne postavke uređaja > Uređaj za reprodukciju da biste prvo promijenili zadanu postavku.
Posjetite web-mjesto GIGABYTE za detalje o konfiguriranju audio softvera.
Unutarnji priključci
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- LED_C
- M2M_SB
- SATA3 0/1/2/3
- F_PANEL
- F_AUDIO
- F_U32
- F_USB1/F_USB2
- COM
- SPI_TPM
- CLR_CMOS
- BAT
Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:
- Prvo provjerite jesu li vaši uređaji usklađeni s priključcima koje želite spojiti.
- Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
- Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na priključak na matičnoj ploči.
1/2) ATX_12V_2X4/ATX (2x4 12V priključak za napajanje i 2x12 glavni priključak za napajanje)
Korištenjem priključka za napajanje, napajanje može osigurati dovoljno stabilno napajanje za sve komponente na matičnoj ploči. Prije spajanja priključka za napajanje, prvo provjerite je li napajanje isključeno i jesu li svi uređaji pravilno instalirani. Priključak za napajanje ima dizajn otporan na pogreške. Spojite kabel za napajanje na priključak za napajanje u ispravnoj orijentaciji.
12V priključak za napajanje uglavnom napaja CPU. Ako 12V priključak za napajanje nije spojen, računalo se neće pokrenuti.
Kako bi se zadovoljili zahtjevi za proširenje, preporuča se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, rezultat može dovesti do nestabilnog ili nepodizajućeg sustava.
ATX_12V_2X4:
| Br. pina | Definicija | Br. pina | Definicija |
| 1 | GND (samo za 2x4-pinski 12V) | 5 | +12V (samo za 2x4-pinski 12V) |
| 2 | GND (samo za 2x4-pinski 12V) | 6 | +12V (samo za 2x4-pinski 12V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
ATX:
| Br. pina | Definicija | Br. pina | Definicija |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (soft On/Off) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (stand by +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (samo za 2x12-pinski ATX) | 23 | +5V (samo za 2x12-pinski ATX) |
| 12 | 3.3V (samo za 2x12-pinski ATX) | 24 | GND (samo za 2x12-pinski ATX) |
3/4) CPU_FAN/SYS_FAN (priključci za ventilator)
Svi priključci za ventilator na ovoj matičnoj ploči su 4-pinski. Većina priključaka za ventilator ima dizajn otporan na pogreške. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica uzemljenja). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno odvođenje topline, preporuča se ugradnja ventilatora sustava unutar kućišta.
| Br. pina | Definicija |
| 1 | GND |
| 2 | Kontrola brzine napona |
| 3 | Osjetilo |
| 4 | PWM kontrola brzine |
- Obavezno spojite kabele ventilatora na priključke ventilatora kako biste spriječili pregrijavanje procesora i sustava. Pregrijavanje može dovesti do oštećenja procesora ili se sustav može zamrznuti.
- Ovi priključci za ventilator nisu konfiguracijski kratkospojnici. Ne stavljajte kratkospojnik na priključke.
5) LED_C (RGB LED priključak za traku)
Priključak se može koristiti za spajanje standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2A (12V) i maksimalnom duljinom od 2 m.
| Br. pina | Definicija |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Spojite svoju RGB LED traku na priključak. Iglice za napajanje (označene trokutom na utikaču) LED trake moraju biti spojene na pin 1 (12V) ovog priključka. Neispravno spajanje može dovesti do oštećenja LED trake.
Za informacije o tome kako uključiti/isključiti svjetla LED trake posjetite web stranicu "Jedinstvene značajke" na GIGABYTE web stranici.
Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
6) M2M_SB (M.2 utor 3 priključak)
M.2 priključak podržava M.2 SATA SSD ili M.2 PCIe SSD i podržava SATA RAID konfiguraciju. Imajte na umu da se M.2 PCIe SSD ne može koristiti za izradu RAID skupa s SATA tvrdim diskom. Pogledajte poglavlje "Konfiguriranje RAID skupa" za upute o konfiguriranju RAID polja.
Slijedite korake u nastavku za ispravnu instalaciju M.2 SSD-a u M.2 priključak.
Korak 1:
Pronađite odgovarajuću rupu za montažu za M.2 SSD koji želite instalirati, a zatim prvo instalirajte kopču za montažu.
Korak 2:
Gurnite M.2 SSD u priključak pod kutom.
Korak 3:
Pritisnite M.2 SSD prema dolje, a zatim ga pričvrstite pritiskom na pin kopče u rupu za montažu.
Odaberite odgovarajuću rupu za montažnu kopču prema duljini M.2 SSD-a koji želite instalirati.
7) SATA3 0/1/2/3 (SATA 6Gb/s priključci)
SATA priključci su usklađeni sa SATA 6Gb/s standardom i kompatibilni su sa SATA 3Gb/s i SATA 1.5Gb/s standardom. Svaki SATA priključak podržava jedan SATA uređaj. Intel® Chipset podržava RAID 0, RAID 1, RAID 5 i RAID 10. Pogledajte poglavlje "Konfiguriranje RAID skupa" za upute o konfiguriranju RAID polja.
| Br. pina | Definicija |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
Da biste omogućili hot-plugging za SATA priključke, pogledajte poglavlje "BIOS Setup" (BIOS postavke), "Settings\IO Ports\ SATA And RST Configuration" (Postavke\IO priključci\SATA i RST konfiguracija) za više informacija.
8) F_PANEL (priključak prednje ploče)
Spojite prekidač za napajanje, prekidač za resetiranje, zvučnik, prekidač/senzor upada u kućište i indikator statusa sustava na kućištu na ovaj priključak prema dodjeli pinova u nastavku. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.
- PLED/PWR_LED (LED za napajanje):
| Status sustava | LED |
| S0 | Uključeno |
| S3/S4/S5 | Isključeno |
Spaja se na indikator stanja napajanja na prednjoj ploči kućišta. LED lampica svijetli kada sustav radi. LED lampica je isključena kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).
- PW (Prekidač za napajanje):
Spaja se na prekidač za napajanje na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača za napajanje (više informacija potražite u poglavlju "BIOS Setup," "Settings\Platform Power"). - SPEAK (Zvučnik):
Spaja se na zvučnik na prednjoj ploči kućišta. Sustav prijavljuje stanje pokretanja sustava izdavanjem zvučnog koda. Čut će se jedan kratki zvučni signal ako se prilikom pokretanja sustava ne otkrije nikakav problem. - HD (LED za aktivnost tvrdog diska):
Spaja se na LED za aktivnost tvrdog diska na prednjoj ploči kućišta. LED lampica svijetli kada tvrdi disk čita ili piše podatke. - RES (Prekidač za resetiranje):
Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje kako biste ponovno pokrenuli računalo ako se računalo zamrzne i ne može izvršiti normalno ponovno pokretanje. - CI (Priključak za provalu u kućište):
Spaja se na prekidač/senzor za provalu u kućište na kućištu koji može otkriti je li poklopac kućišta uklonjen. Za ovu funkciju potrebno je kućište s prekidačem/senzorom za provalu u kućište. - NC: Nema veze.
Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, prekidača za resetiranje, LED-a za napajanje, LED-a za aktivnost tvrdog diska, zvučnika itd. Prilikom spajanja modula prednje ploče kućišta na ovaj priključak, provjerite jesu li raspored žica i raspored pinova ispravno usklađeni.
9) F_AUDIO (Audio priključak prednje ploče)
Audio priključak prednje ploče podržava High Definition audio (HD). Možete spojiti audio modul prednje ploče kućišta na ovaj priključak. Provjerite jesu li raspored žica konektora modula usklađeni s rasporedom pinova priključka matične ploče. Neispravno spajanje konektora modula i priključka matične ploče onemogućit će rad uređaja ili ga čak oštetiti.
| Broj pina | Definicija | Broj pina | Definicija |
| 1 | MIC2_L | 6 | Sense |
| 2 | GND | 7 | FAUDIO_JD |
| 3 | MIC2_R | 8 | Nema pina |
| 4 | NC | 9 | LINE2_L |
| 5 | LINE2_R | 10 | Sense |
Neka kućišta imaju audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite rasporede žica, obratite se proizvođaču kućišta.
10) F_U32 (USB 3.2 Gen 1 priključak)
Priključak je u skladu sa specifikacijama USB 3.2 Gen 1 i USB 2.0 i može osigurati dva USB priključka. Za kupnju dodatne prednje ploče od 3,5 inča koja nudi dva USB 3.2 Gen 1 priključka, obratite se lokalnom prodavaču.
| Broj pina | Definicija | Broj pina | Definicija | Broj pina | Definicija |
| 1 | VBUS | 8 | D1- | 15 | SSTX2- |
| 2 | SSRX1- | 9 | D1+ | 16 | GND |
| 3 | SSRX1+ | 10 | NC | 17 | SSRX2+ |
| 4 | GND | 11 | D2+ | 18 | SSRX2- |
| 5 | SSTX1- | 12 | D2- | 19 | VBUS |
| 6 | SSTX1+ | 13 | GND | 20 | Nema pina |
| 7 | GND | 14 | SSTX2+ |
11) F_USB1/F_USB2 (USB 2.0/1.1 priključci)
Priključci su u skladu sa specifikacijama USB 2.0/1.1. Svaki USB priključak može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača, obratite se lokalnom prodavaču.
| Broj pina | Definicija | Broj pina | Definicija |
| 1 | Napajanje (5V) | 6 | USB DY+ |
| 2 | Napajanje (5V) | 7 | GND |
| 3 | USB DX- | 8 | GND |
| 4 | USB DY- | 9 | Nema pina |
| 5 | USB DX+ | 10 | NC |
- Nemojte priključivati kabel IEEE 1394 nosača (2x5-pinski) u USB 2.0/1.1 priključak.
- Prije instaliranja USB nosača, obavezno isključite računalo i izvucite kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.
12) COM (Priključak serijskog porta)
COM priključak može osigurati jedan serijski port putem dodatnog COM porta kabela. Za kupnju dodatnog COM porta kabela, obratite se lokalnom prodavaču.
| Broj pina | Definicija | Broj pina | Definicija |
| 1 | NDCD- | 6 | NDSR- |
| 2 | NSIN | 7 | NRTS- |
| 3 | NSOUT | 8 | NCTS- |
| 4 | NDTR- | 9 | NRI- |
| 5 | GND | 10 | Nema pina |
13) SPI_TPM (Priključak modula pouzdane platforme)
Na ovaj priključak možete spojiti SPI TPM (modul pouzdane platforme).
| Broj pina | Definicija | Broj pina | Definicija |
| 1 | Izlaz podataka | 7 | Odabir čipa |
| 2 | Napajanje (3,3V) | 8 | GND |
| 3 | Nema pina | 9 | IRQ |
| 4 | NC | 10 | NC |
| 5 | Ulaz podataka | 11 | NC |
| 6 | CLK | 12 | RST |
14) CLR_CMOS (Jumper za brisanje CMOS-a)
Koristite ovaj jumper za brisanje BIOS konfiguracije i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste izbrisali CMOS vrijednosti, dodirnite dva pina metalnim predmetom poput odvijača na nekoliko sekundi.
Otvoreno: Normalno
Kratko: Obriši CMOS vrijednosti
- Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije brisanja CMOS vrijednosti.
- Nakon ponovnog pokretanja sustava, idite na BIOS Setup kako biste učitali tvorničke postavke (odaberite Load Optimized Defaults) ili ručno konfigurirajte BIOS postavke (pogledajte poglavlje "BIOS Setup" za BIOS konfiguracije).
15) BAT (Baterija)
Baterija osigurava napajanje za održavanje vrijednosti (kao što su BIOS konfiguracije, datum i vrijeme) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu ili CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.
CMOS vrijednosti možete izbrisati uklanjanjem baterije:
- Isključite računalo i izvucite kabel za napajanje.
- Pažljivo izvadite bateriju iz držača baterije i pričekajte jednu minutu. (Ili upotrijebite metalni predmet poput odvijača da dodirnete pozitivni i negativni pol držača baterije, skraćujući ih na 5 sekundi.)
- Vratite bateriju.
- Uključite kabel za napajanje i ponovno pokrenite računalo.
- Uvijek isključite računalo i odspojite kabel za napajanje prije zamjene baterije.
- Zamijenite bateriju ekvivalentnom. Može doći do oštećenja vaših uređaja ako se baterija zamijeni neispravnim modelom.
- Obratite se mjestu kupnje ili lokalnom trgovcu ako ne možete sami zamijeniti bateriju ili niste sigurni koji je model baterije.
- Prilikom ugradnje baterije obratite pozornost na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana trebala bi biti okrenuta prema gore).
- Iskorištene baterije moraju se zbrinuti u skladu s lokalnim propisima o zaštiti okoliša.
Postavljanje BIOS-a
BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava, itd. BIOS uključuje program za postavljanje BIOS-a koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava.
Kada je napajanje isključeno, baterija na matičnoj ploči opskrbljuje CMOS potrebnim napajanjem kako bi vrijednosti konfiguracije ostale u CMOS-u.
Za pristup programu za postavljanje BIOS-a, pritisnite tipku <Delete> tijekom POST-a kada je napajanje uključeno.
Za nadogradnju BIOS-a, koristite GIGABYTE Q-Flash ili @BIOS uslužni program.
- Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosno kopiranje BIOS-a bez ulaska u operativni sustav.
- @BIOS je uslužni program temeljen na sustavu Windows koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.
- Budući da je bljeskanje BIOS-a potencijalno rizično, ako ne naiđete na probleme pri korištenju trenutne verzije BIOS-a, preporučuje se da ne bljeskate BIOS. Da biste bljeskali BIOS, učinite to oprezno. Neadekvatno bljeskanje BIOS-a može rezultirati neispravnim radom sustava.
- Preporučuje se da ne mijenjate zadane postavke (osim ako to ne morate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neadekvatna promjena postavki može rezultirati time da se sustav ne pokrene. Ako se to dogodi, pokušajte očistiti CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Učitaj optimizirane zadane postavke" u ovom poglavlju ili uvod u kratkospojnik baterije/očisti CMOS za način čišćenja CMOS vrijednosti.)
Početni zaslon
Sljedeći početni zaslon s logotipom pojavit će se kada se računalo pokrene.
Postoje dva različita načina rada BIOS-a, kao što slijedi, a možete koristiti tipku <F2> za prebacivanje između dva načina rada. Easy Mode (jednostavan način rada) omogućuje korisnicima brzi pregled trenutnih informacija o sustavu ili podešavanje za optimalne performanse. U Easy Mode (jednostavnom načinu rada) možete koristiti miš za kretanje kroz stavke konfiguracije. Advanced Mode (napredni način rada) pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje između stavki i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir željene stavke.
- Kada sustav nije stabilan kao inače, odaberite stavku Load Optimized Defaults (Učitaj optimizirane zadane postavke) da biste sustav postavili na zadane postavke.
- Izbornici za postavljanje BIOS-a opisani u ovom poglavlju služe samo za referencu i mogu se razlikovati ovisno o verziji BIOS-a.
Glavni izbornik
Tipke funkcija za napredni način rada
| <f><g> | Pomaknite traku za odabir da biste odabrali izbornik za postavljanje |
| <↑><↓> | Pomaknite traku za odabir da biste odabrali stavku konfiguracije u izborniku |
| <Enter>/Double Click (Dvostruki klik) | Izvršite naredbu ili uđite u izbornik |
| <+>/<Page Up> | Povećajte brojčanu vrijednost ili izvršite promjene |
| <->/<Page Down> | Smanjite brojčanu vrijednost ili izvršite promjene |
| <F1> | Prikažite opise funkcijskih tipki |
| <F2> | Prebacite se na Easy Mode (jednostavan način rada) |
| <F3> | Spremite trenutne postavke BIOS-a u profil |
| <F4> | Učitajte postavke BIOS-a iz prethodno stvorenog profila |
| <F5> | Vratite prethodne postavke BIOS-a za trenutne podizbornike |
| <F6> | Prikažite zaslon Smart Fan 5 |
| <F7> | Učitajte optimizirane zadane postavke BIOS-a za trenutne podizbornike |
| <F8> | Pristupite Q-Flash uslužnom programu |
| <F10> | Spremite sve promjene i izađite iz programa za postavljanje BIOS-a |
| <F11> | Prebacite se na podizbornik Favorites (favoriti) |
| <F12> | Snimite trenutni zaslon kao sliku i spremite ga na USB pogon |
| <Insert> | Dodajte ili uklonite omiljenu opciju |
| <Ctrl>+<S> | Prikažite informacije o instaliranoj memoriji |
| <Esc> | Glavni izbornik: Izađite iz programa za postavljanje BIOS-a Podizbornici: Izađite iz trenutnog podizbornika |
Favorites (F11) (Favoriti (F11))
Postavite često korištene opcije kao svoje favorite i koristite tipku <F11> za brzo prebacivanje na stranicu na kojoj se nalaze sve vaše omiljene opcije. Da biste dodali ili uklonili omiljenu opciju, idite na njezinu izvornu stranicu i pritisnite <Insert> na opciji. Opcija je označena zvjezdicom ako je postavljena kao "favorite" ("omiljena").
Tweaker
Hoće li sustav stabilno raditi s postavkama overclocka/prenapona koje ste napravili ovisi o vašim ukupnim konfiguracijama sustava. Nepravilno overklokiranje/prenapon može dovesti do oštećenja CPU-a, čipseta ili memorije i smanjiti vijek trajanja ovih komponenti. Ova je stranica namijenjena samo naprednim korisnicima i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neodgovarajuća promjena postavki može dovesti do toga da se sustav ne pokrene. Ako se to dogodi, obrišite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)
CPU Clock Ratio
Omogućuje vam promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o CPU-u koji se instalira.
Ring Ratio
Omogućuje vam postavljanje omjera CPU Uncore. Podesivi raspon ovisi o CPU-u koji se koristi. (Zadano: Auto)
IGP Ratio (Napomena)
Omogućuje vam postavljanje grafičkog omjera. (Zadano: Auto)
AVX Offset (Napomena)
AVX offset je negativni offset AVX omjera.
Advanced CPU Settings
CPU Over Temperature Protection(Napomena)
Omogućuje vam precizno podešavanje vrijednosti TJ Max offset. (Zadano: Auto)
FCLK Frequency for Early Power On
Omogućuje vam postavljanje FCLK frekvencije. Opcije su: Normal(800Mhz), 1GHz, 400MHz. (Zadano: 1GHz)
Hyper-Threading Technology
Omogućuje vam da odredite želite li omogućiti tehnologiju višestrukih niti kada koristite Intel® CPU koji podržava ovu funkciju. Ova značajka radi samo za operativne sustave koji podržavaju način rada s više procesora. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
No. of CPU Cores Enabled
Omogućuje vam odabir broja CPU jezgri koje želite omogućiti u Intel® multi-core CPU (broj CPU jezgri može varirati ovisno o CPU-u). Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
VT-d
Omogućuje ili onemogućuje Intel® Virtualization Technology for Directed I/O. (Zadano: Omogućeno)
(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku. Za više informacija o jedinstvenim značajkama Intel ® CPU-a, posjetite Intelovu web stranicu.
Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Napomena)
Omogućuje ili onemogućuje Intel® Speed Shift Technology. Omogućavanje ove značajke omogućuje procesoru da brže poveća svoju radnu frekvenciju, a zatim poboljšava odziv sustava. (Zadano: Omogućeno)
CPU Thermal Monitor (Napomena)
Omogućuje ili onemogućuje Intel® Thermal Monitor funkciju, funkciju zaštite od pregrijavanja CPU-a. Kada je omogućeno, frekvencija i napon jezgre CPU-a bit će smanjeni kada se CPU pregrije. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
Ring to Core offset (Down Bin)
Omogućuje vam da odredite želite li onemogućiti funkciju automatskog smanjenja omjera CPU Ring. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
CPU EIST Function (Napomena)
Omogućuje ili onemogućuje Enhanced Intel® Speed Step Technology (EIST). Ovisno o opterećenju CPU-a, Intel® EIST tehnologija može dinamički i učinkovito smanjiti napon i frekvenciju jezgre CPU-a kako bi se smanjila prosječna potrošnja energije i proizvodnja topline. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
Race To Halt (RTH) (Napomena)/Energy Efficient Turbo (Napomena)
Omogućuje ili onemogućuje postavke vezane uz uštedu energije CPU-a.
Voltage Optimization
Omogućuje vam da odredite želite li omogućiti optimizaciju napona radi smanjenja potrošnje energije. (Zadano: Auto)
Intel(R) Turbo Boost Technology (Napomena)
Omogućuje vam da odredite želite li omogućiti Intel® CPU Turbo Boost tehnologiju. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
Intel(R) Turbo Boost Max Technology 3.0 (Napomena)
Omogućuje ili onemogućuje Intel® Turbo Boost Max Technology 3.0. Intel® Turbo Boost Max Technology 3.0 omogućuje sustavu da identificira procesorovu jezgru s najboljim performansama i omogućuje vam da ručno usmjerite najkritičnija radna opterećenja na nju. Možete čak i pojedinačno prilagoditi frekvenciju svake jezgre za optimizaciju performansi. (Zadano: Omogućeno)
CPU Flex Ratio Override
Omogućuje ili onemogućuje CPU Flex Ratio. Maksimalni omjer takta CPU-a temeljit će se na vrijednosti CPU Flex Ratio Settings ako je CPU Clock Ratio postavljen na Auto. (Zadano: Onemogućeno)
CPU Flex Ratio Settings
Omogućuje vam postavljanje CPU Flex Ratio. Podesivi raspon može varirati ovisno o CPU-u.
Active Turbo Ratios
Turbo Ratio
Omogućuje vam postavljanje CPU Turbo omjera za različit broj aktivnih jezgri. Auto postavlja CPU Turbo omjere prema specifikacijama CPU-a. Ova stavka se može konfigurirati samo kada je Active Turbo Ratios postavljeno na Enabled. (Zadano: Auto)
C-States Control
CPU Enhanced Halt (C1E)
Omogućuje ili onemogućuje Intel® CPU Enhanced Halt (C1E) funkciju, funkciju uštede energije CPU-a u stanju zaustavljanja sustava. Kada je omogućeno, frekvencija i napon jezgre CPU-a bit će smanjeni tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je C-States Control postavljeno na Enabled. (Zadano: Auto)
(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku. Za više informacija o jedinstvenim značajkama Intel ® CPU-a, posjetite Intelovu web stranicu.
C3 State Support (Napomena)
Omogućuje vam da odredite želite li dopustiti CPU-u da uđe u C3 način rada u stanju zaustavljanja sustava. Kada je omogućeno, frekvencija i napon jezgre CPU-a bit će smanjeni tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. Stanje C3 je poboljšano stanje uštede energije od C1. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je C-States Control postavljeno na Enabled. (Zadano: Auto)
C6/C7 State Support
Omogućuje vam da odredite želite li dopustiti CPU-u da uđe u C6/C7 način rada u stanju zaustavljanja sustava. Kada je omogućeno, frekvencija i napon jezgre CPU-a bit će smanjeni tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. Stanje C6/C7 je poboljšano stanje uštede energije od C3. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je C-States Control postavljeno na Enabled. (Zadano: Auto)
Podrška za C8 stanje (Napomena)
Omogućuje vam da odredite hoćete li dopustiti CPU-u da uđe u C8 način rada u stanju zaustavljanja sustava. Kada je omogućeno, frekvencija jezgre CPU-a i napon bit će smanjeni tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. C8 stanje je poboljšano stanje uštede energije od C6/C7. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je C-States Control postavljeno na Enabled (Omogućeno). (Zadano: Auto)
Podrška za C10 stanje (Napomena)
Omogućuje vam da odredite hoćete li dopustiti CPU-u da uđe u C10 način rada u stanju zaustavljanja sustava. Kada je omogućeno, frekvencija jezgre CPU-a i napon bit će smanjeni tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. C10 stanje je poboljšano stanje uštede energije od C8. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je C-States Control postavljeno na Enabled (Omogućeno). (Zadano: Auto)
Ograničenje C stanja paketa (Napomena)
Omogućuje vam da odredite ograničenje C stanja za procesor. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je C-States Control postavljeno na Enabled (Omogućeno). (Zadano: Auto)
Ograničenja turbo snage
Omogućuje vam da postavite ograničenje snage za CPU Turbo način rada. Kada potrošnja energije CPU-a prijeđe određeno ograničenje snage, CPU će automatski smanjiti frekvenciju jezgre kako bi smanjio snagu. Auto postavlja ograničenje snage prema specifikacijama CPU-a. (Zadano: Auto)
Paket ograničenja snage TDP (vati) / Vrijeme ograničenja snage paketa
Omogućuje vam da postavite ograničenje snage za CPU Turbo način rada i koliko je vremena potrebno za rad pri određenom ograničenju snage. Ako se prekorači određena vrijednost, CPU će automatski smanjiti frekvenciju jezgre kako bi smanjio snagu. Auto postavlja ograničenje snage prema specifikacijama CPU-a. Ova stavka se može konfigurirati samo kada je Turbo Power Limits postavljeno na Enabled (Omogućeno). (Zadano: Auto)
Ograničenje snage DRAM-a / Vrijeme ograničenja snage DRAM-a
Omogućuje vam da postavite ograničenje snage za memorijski Turbo način rada i koliko je vremena potrebno za rad pri određenom ograničenju snage. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. Ova stavka se može konfigurirati samo kada je Turbo Power Limits postavljeno na Enabled (Omogućeno). (Zadano: Auto)
Ograničenje struje jezgre (amperi)
Omogućuje vam da postavite ograničenje struje za CPU Turbo način rada. Kada struja CPU-a prijeđe određeno ograničenje struje, CPU će automatski smanjiti frekvenciju jezgre kako bi smanjio struju. Auto postavlja ograničenje snage prema specifikacijama CPU-a. Ova stavka se može konfigurirati samo kada je Turbo Power Limits postavljeno na Enabled (Omogućeno). (Zadano: Auto)
Upravljanje ograničenjem turbo snage po jezgri (Napomena)
Omogućuje vam zasebno upravljanje ograničenjem svake jezgre CPU-a. (Zadano: Auto)
(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku. Za više informacija o jedinstvenim značajkama Intel ® CPU-a, posjetite Intelovu web stranicu.
Extreme Memory Profile (X.M.P.) (Napomena)
Omogućuje BIOS-u da čita SPD podatke na XMP memorijskom modulu(ima) kako bi se poboljšale performanse memorije kada je omogućeno.
Disabled Onemogućuje ovu funkciju. (Zadano)
Profile1 Koristi postavke profila 1.
Profile2 (Napomena) Koristi postavke profila 2.
Multiplikator sistemske memorije
Omogućuje vam da postavite množitelj sistemske memorije. Auto postavlja množitelj memorije prema podacima SPD memorije. (Zadano: Auto)
Referentni takt memorije
Omogućuje vam ručno podešavanje referentnog takta memorije. (Zadano: Auto)
Neparni omjer memorije (100/133 ili 200/266)
Enabled (Omogućeno) omogućuje Qclk-u da radi u neparnoj frekvenciji. (Zadano: Auto)
Napredne postavke memorije
Podešivač množitelja memorije
Pruža različite razine automatskog podešavanja memorije. (Zadano: Auto)
Prožimanje kanala
Omogućuje ili onemogućuje prožimanje memorijskih kanala. Enabled (Omogućeno) omogućuje sustavu istovremeni pristup različitim kanalima memorije kako bi se povećala izvedba i stabilnost memorije. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
Prožimanje rangova
Omogućuje ili onemogućuje prožimanje memorijskih rangova. Enabled (Omogućeno) omogućuje sustavu istovremeni pristup različitim rangovima memorije kako bi se povećala izvedba i stabilnost memorije. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
Način pokretanja memorije
Pruža metode detekcije i obuke memorije.
Auto Omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano)
Normalno BIOS automatski izvodi obuku memorije. Imajte na umu da ako sustav postane nestabilan ili se ne može pokrenuti, pokušajte očistiti CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte uvode u bateriju/clear CMOS kratkospojnik za način čišćenja CMOS vrijednosti.)
Omogući brzo pokretanje Preskočite detekciju i obuku memorije u nekim specifičnim kriterijima za brže pokretanje memorije.
Onemogući brzo pokretanje Otkrijte i obučite memoriju pri svakom pojedinačnom pokretanju.
Mjerenje vremena memorije u stvarnom vremenu
Omogućuje vam fino podešavanje vremena memorije nakon faze BIOS-a. (Zadano: Auto)
Postavke poboljšanja memorije
Pruža nekoliko postavki poboljšanja performansi memorije: Relax OC, Enhanced Stability (Poboljšana stabilnost), Normal, Enhanced Performance (Poboljšana izvedba), High Frequency (Visoka frekvencija), High Density (Visoka gustoća) i DDR-4500+. (Zadano: Auto)
Poruka o otkrivanju memorijskog kanala
Omogućuje vam da odredite hoćete li prikazati poruku upozorenja kada memorija nije instalirana u optimalnom memorijskom kanalu. (Zadano: Enabled (Omogućeno))
ƒ SPD Info
Prikazuje informacije o instaliranoj memoriji.
(Napomena) Ova stavka je prisutna samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.
Vremena memorijskih kanala
Standardna kontrola vremena kanala, Napredna kontrola vremena kanala, Razna kontrola vremena kanala
Ovi odjeljci pružaju postavke vremena memorije. Napomena: Vaš sustav može postati nestabilan ili se ne pokrenuti nakon što napravite promjene u vremenima memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih postavki ili čišćenjem CMOS vrijednosti.
Način napona Vcore/CPU Vcore/Dinamički Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)
Ove stavke vam omogućuju podešavanje napona CPU Vcore i memorije.
Advanced Voltage Settings
Ovaj vam podizbornik omogućuje konfiguriranje razine kalibracije linije opterećenja, razine zaštite od prenapona i razine zaštite od prekomjerne struje.
Postavke
Platform Power
Platform Power Management
Omogućuje ili onemogućuje funkciju upravljanja potrošnjom energije aktivnog stanja (ASPM). (Zadano: Disabled (Onemogućeno))
PEG ASPM
Omogućuje konfiguriranje ASPM načina rada za uređaj spojen na CPU PEG sabirnicu. Ova se stavka može konfigurirati samo ako je Platform Power Management postavljeno na Enabled (Omogućeno). (Zadano: Disabled (Onemogućeno))
PCH ASPM
Omogućuje konfiguriranje ASPM načina rada za uređaj spojen na PCI Express sabirnicu čipseta. Ova se stavka može konfigurirati samo ako je Platform Power Management postavljeno na Enabled (Omogućeno). (Zadano: Disabled (Onemogućeno))
DMI ASPM
Omogućuje konfiguriranje ASPM načina rada za CPU stranu i stranu čipseta DMI veze. Ova se stavka može konfigurirati samo ako je Platform Power Management postavljeno na Enabled (Omogućeno). (Zadano: Disabled (Onemogućeno))
Power On By Keyboard
Omogućuje uključivanje sustava događajem buđenja PS/2 tipkovnice.
Napomena: Za korištenje ove funkcije potrebno je ATX napajanje koje daje najmanje 1A na +5VSB vodu.
Disabled Onemogućuje ovu funkciju. (Zadano)
Password Postavite lozinku s 1~5 znakova za uključivanje sustava.
Keyboard 98 Pritisnite tipku POWER na tipkovnici Windows 98 za uključivanje sustava.
Any Key Pritisnite bilo koju tipku za uključivanje sustava.
Power On Password
Postavite lozinku kada je Power On By Keyboard postavljeno na Password (Lozinka).
Pritisnite <Enter> na ovoj stavci i postavite lozinku do 5 znakova, a zatim pritisnite <Enter> za prihvaćanje. Za uključivanje sustava unesite lozinku i pritisnite <Enter>.
Napomena: Za poništavanje lozinke pritisnite <Enter> na ovoj stavci. Kada se zatraži lozinka, ponovno pritisnite <Enter> bez unosa lozinke da biste obrisali postavke lozinke.
Power On By Mouse
Omogućuje uključivanje sustava događajem buđenja PS/2 miša.
Napomena: Za korištenje ove funkcije potrebno je ATX napajanje koje daje najmanje 1A na +5VSB vodu.
Disabled Onemogućuje ovu funkciju. (Zadano)
Move Pomaknite miš za uključivanje sustava.
Double Click Dvaput kliknite lijevu tipku miša za uključivanje sustava.
ErP
Određuje treba li sustav trošiti najmanje energije u stanju S5 (gašenje). (Zadano: Disabled (Onemogućeno))
Napomena: Kada je ova stavka postavljena na Enabled (Omogućeno), sljedeće funkcije neće biti dostupne: Resume by Alarm (Nastavi alarmom), uključivanje pomoću miša i uključivanje pomoću tipkovnice.
Soft-Off by PWR-BTTN
Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću tipke za uključivanje.
Instant-Off Pritisnite tipku za uključivanje i sustav će se odmah isključiti. (Zadano)
Delay 4 Sec. Pritisnite i držite tipku za uključivanje 4 sekunde za isključivanje sustava. Ako se tipka za uključivanje pritisne kraće od 4 sekunde, sustav će ući u stanje mirovanja.
Resume by Alarm
Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Disabled (Onemogućeno)) Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
Wake up day: Uključite sustav u određeno vrijeme svaki dan ili određenog dana u mjesecu.
Wake up hour/minute/second: Postavite vrijeme kada će se sustav automatski uključiti.
Napomena: Kada koristite ovu funkciju, izbjegavajte neadekvatno gašenje iz operativnog sustava ili uklanjanje izmjenične struje, jer postavke možda neće biti učinkovite.
Power Loading
Omogućuje ili onemogućuje lažno opterećenje. Kada je napajanje pri niskom opterećenju, aktivirat će se samozaštita koja će uzrokovati njegovo gašenje ili kvar. Ako se to dogodi, postavite na Enabled (Omogućeno). Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto (Automatski))
RC6(Render Standby)
Omogućuje određivanje hoće li ugrađena grafika ući u stanje mirovanja radi smanjenja potrošnje energije. (Zadano: Enabled (Omogućeno))
AC BACK
Određuje stanje sustava nakon povratka napajanja nakon gubitka napajanja izmjeničnom strujom.
Memory Sustav se vraća u svoje posljednje poznato budno stanje nakon povratka napajanja izmjeničnom strujom.
Always On Sustav se uključuje nakon povratka napajanja izmjeničnom strujom.
Always Off Sustav ostaje isključen nakon povratka napajanja izmjeničnom strujom. (Zadano)
IO Ports
Initial Display Output
Određuje prvo pokretanje prikaza monitora s instalirane PCI Express grafičke kartice ili ugrađene grafike.
IGFX (Napomena) Postavlja ugrađenu grafiku kao prvi zaslon.
PCIe 1 Slot Postavlja grafičku karticu na PCIEX16 utoru kao prvi zaslon. (Zadano)
Internal Graphics
Omogućuje ili onemogućuje funkciju ugrađene grafike. (Zadano: Auto (Automatski))
DVMT Pre-Allocated
Omogućuje postavljanje veličine memorije ugrađene grafike. Opcije su: 0M~512M. (Zadano: 64M)
DVMT Total Gfx Mem
Omogućuje dodjelu veličine DVMT memorije ugrađene grafike. Opcije su: 128M, 256M, MAX. (Zadano: 256M)
Aperture Size
Omogućuje postavljanje maksimalne količine sistemske memorije koja se može dodijeliti grafičkoj kartici. Opcije su: 128MB, 256MB, 512MB, 1024MB i 2048MB. (Zadano: 256MB)
Onboard LAN Controller
Omogućuje ili onemogućuje funkciju ugrađenog LAN-a. (Zadano: Enabled (Omogućeno))
Ako želite instalirati mrežnu karticu treće strane umjesto korištenja ugrađenog LAN-a, postavite ovu stavku na Disabled (Onemogućeno).
(Napomena) Ova je stavka prisutna samo kada instalirate CPU koji podržava ovu značajku.
Audio Controller
Omogućuje ili onemogućuje funkciju ugrađenog zvuka. (Zadano: Enabled (Omogućeno))
Ako želite instalirati zvučnu karticu treće strane umjesto korištenja ugrađenog zvuka, postavite ovu stavku na Disabled (Onemogućeno).
Above 4G Decoding
Omogućuje ili onemogućuje dekodiranje 64-bitnih uređaja u adresnom prostoru iznad 4 GB (samo ako vaš sustav podržava 64-bitno PCI dekodiranje). Postavite na Enabled (Omogućeno) ako je instalirana više od jedne napredne grafičke kartice i njihovi se upravljački programi ne mogu pokrenuti prilikom ulaska u operativni sustav (zbog ograničenog adresnog prostora memorije od 4 GB). (Zadano: Disabled (Onemogućeno))
IOAPIC 24-119 Entries
Omogućuje ili onemogućuje ovu funkciju. (Zadano: Enabled (Omogućeno))
Super IO Configuration
Serial Port
Omogućuje ili onemogućuje ugrađeni serijski priključak. (Zadano: Enabled (Omogućeno))
USB Configuration
Legacy USB Support
Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Enabled (Omogućeno))
XHCI Hand-off
Određuje hoće li se omogućiti značajka XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Enabled (Omogućeno))
USB Mass Storage Driver Support
Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Enabled (Omogućeno))
Mass Storage Devices
Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova se stavka pojavljuje samo kada je instaliran USB uređaj za pohranu.
Konfiguracija mrežnog sloja
Mrežni sloj
Onemogućuje ili omogućuje pokretanje s mreže radi instaliranja OS-a formata GPT, kao što je instaliranje OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
Podrška za IPv4 PXE
Omogućuje ili onemogućuje podršku za IPv4 PXE. Ova stavka može se konfigurirati samo kada je Network Stack omogućen.
Podrška za IPv4 HTTP
Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv4. Ova stavka može se konfigurirati samo kada je Network Stack omogućen.
Podrška za IPv6 PXE
Omogućuje ili onemogućuje podršku za IPv6 PXE. Ova stavka može se konfigurirati samo kada je Network Stack omogućen.
Podrška za IPv6 HTTP
Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv6. Ova stavka može se konfigurirati samo kada je Network Stack omogućen.
Vrijeme čekanja za PXE pokretanje
Omogućuje konfiguriranje vremena čekanja prije nego što možete pritisnuti <Esc> da biste prekinuli PXE pokretanje. Ova stavka može se konfigurirati samo kada je Network Stack omogućen. (Zadano: 0)
Broj otkrivanja medija
Omogućuje postavljanje broja provjera prisutnosti medija. Ova stavka može se konfigurirati samo kada je
Network Stack omogućen. (Zadano: 1)
NVMe konfiguracija
Prikazuje informacije o vašem M.2 NVME PCIe SSD-u ako je instaliran.
SATA i RST konfiguracija
SATA kontroler(i)
Omogućuje ili onemogućuje integrirane SATA kontrolere. (Zadano: Omogućeno)
Odabir SATA načina rada
Omogućuje ili onemogućuje RAID za SATA kontrolere integrirane u čipset ili konfigurira SATA kontrolere u AHCI način rada.
Intel RST Premium s Intel Optane ubrzanjem sustava Omogućuje RAID za SATA kontroler.
AHCI Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) specifikacija je sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne Serial ATA značajke kao što su Native Command Queuing i hot plug. (Zadano)
Agresivna podrška za LPM
Omogućuje ili onemogućuje značajku uštede energije, ALPM (Aggressive Link Power Management), za SATA kontrolere čipseta. (Zadano: Onemogućeno)
Priključak 0/1/2/3
Omogućuje ili onemogućuje svaki SATA priključak. (Zadano: Omogućeno)
Hot plug
Omogućuje ili onemogućuje mogućnost hot plug za svaki SATA priključak. (Zadano: Onemogućeno)
Konfigurirano kao eSATA
Omogućuje ili onemogućuje podršku za vanjske SATA uređaje.
EZ RAID
Omogućuje vam brzo postavljanje RAID polja. U poglavlju "Konfiguriranje RAID seta" potražite upute o konfiguriranju RAID polja.
Realtek PCIe GBE Family Controller
Ovaj podizbornik pruža informacije o LAN konfiguraciji i povezanim opcijama konfiguracije.
Razno
LED diode u stanju uključenog napajanja sustava
Omogućuje vam da omogućite ili onemogućite LED osvjetljenje matične ploče kada je sustav uključen.
Isključeno Onemogućuje odabrani način osvjetljenja kada je sustav uključen.
Uključeno Omogućuje odabrani način osvjetljenja kada je sustav uključen. (Zadano)
Intel Platform Trust Technology (PTT)
Omogućuje ili onemogućuje Intel® PTT tehnologiju. (Zadano: Onemogućeno)
Software Guard Extensions (SGX)
Omogućuje ili onemogućuje Intel® Software Guard Extensions tehnologiju. Ova značajka omogućuje legalnom softveru da radi u sigurnom okruženju i štiti softver od napada zlonamjernog softvera. Opcija Software Controlled (Upravljanje softverom) omogućuje vam da omogućite ili onemogućite ovu značajku pomoću aplikacije koju pruža Intel. (Zadano: Upravljanje softverom)
Maksimalna brzina veze
Omogućuje postavljanje načina rada PCI Express utora na Gen 1, Gen 2 ili Gen 3. Stvarni način rada ovisi o hardverskoj specifikaciji svakog utora. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
Poboljšanje 3DMark01
Omogućuje vam da odredite hoćete li poboljšati neke starije performanse benchmarka. (Zadano: Onemogućeno)
ƒ Pouzdano računalstvo
Omogućuje ili onemogućuje Trusted Platform Module (TPM).
Status stanja računala
Resetiraj status otvorenog kućišta
Onemogućeno Zadržava ili briše zapis prethodnog statusa upada u kućište. (Zadano)
Omogućeno Briše zapis prethodnog statusa upada u kućište i polje Case Open (Otvoreno kućište) prikazat će "No" (Ne) pri sljedećem pokretanju.
Otvoreno kućište
Prikazuje status detekcije uređaja za detekciju upada u kućište koji je priključen na CI priključak matične ploče. Ako se poklopac kućišta sustava ukloni, ovo će polje prikazati "Yes" (Da), inače će prikazati "No" (Ne). Da biste izbrisali zapis statusa upada u kućište, postavite Reset Case Open Status (Resetiraj status otvorenog kućišta) na Enabled (Omogućeno), spremite postavke u CMOS, a zatim ponovno pokrenite sustav.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Prikazuje trenutne napone sustava.
Smart Fan 5 & Monitor
Omogućuje odabir cilja za nadzor i daljnje prilagodbe. (Zadano: CPU FAN)
Kontrola brzine ventilatora
Omogućuje vam da odredite hoćete li omogućiti funkciju kontrole brzine ventilatora i prilagoditi brzinu ventilatora.
Normalno Omogućuje ventilatoru da radi različitim brzinama ovisno o temperaturi. Brzinu ventilatora možete prilagoditi pomoću alata System Information Viewer na temelju zahtjeva vašeg sustava. (Zadano)
Tiho Omogućuje ventilatoru da radi malim brzinama.
Ručno Omogućuje vam upravljanje brzinom ventilatora na grafikonu krivulje.
Puna brzina Omogućuje ventilatoru da radi punom brzinom.
Ulaz temperature za korištenje kontrole ventilatora
Omogućuje odabir referentne temperature za kontrolu brzine ventilatora.
Temperaturni interval
Omogućuje odabir temperaturnog intervala za promjenu brzine ventilatora.
Način upravljanja ventilatorom
Automatski Omogućuje BIOS-u da automatski otkrije vrstu instaliranog ventilatora i postavi optimalni način upravljanja. (Zadano)
Napon Način napona preporučuje se za ventilator s 3 priključka.
PWM Način PWM preporučuje se za ventilator s 4 priključka.
Zaustavljanje ventilatora
Omogućuje ili onemogućuje funkciju zaustavljanja ventilatora. Temperaturnu granicu možete postaviti pomoću temperaturne krivulje. Ventilator prestaje raditi kada je temperatura niža od granice. (Zadano: Onemogućeno)
Temperatura
Prikazuje trenutnu temperaturu odabranog ciljnog područja.
Brzina ventilatora
Prikazuje trenutne brzine ventilatora.
Protok
Prikazuje protok vašeg sustava vodenog hlađenja.
Kontrola upozorenja o temperaturi
Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Onemogućeno (zadano), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
Upozorenje na kvar ventilatora
Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili priključak ventilatora kada se to dogodi. (Zadano: Onemogućeno)
Informacije o sustavu
Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.
Razina pristupa
Prikazuje trenutnu razinu pristupa ovisno o vrsti zaštite lozinkom koja se koristi. (Ako nije postavljena lozinka, zadana vrijednost će se prikazati kao Administrator.) Razina administratora omogućuje vam promjene svih postavki BIOS-a; razina korisnika omogućuje vam promjene samo određenih postavki BIOS-a, ali ne svih.
Jezik sustava
Odabire zadani jezik koji koristi BIOS.
Datum sustava
Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, dan i godina. Koristite <Enter> za prebacivanje između polja Mjesec, Dan i Godina i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Vrijeme sustava
Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 13 sati je 13:00:00. Koristite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Informacije o priključenim uređajima
Prikazuje informacije o vašim PCI Express i M.2 uređajima ako su instalirani.
Q-Flash
Omogućuje pristup uslužnom programu Q-Flash za ažuriranje BIOS-a ili sigurnosno kopiranje trenutne konfiguracije BIOS-a.
Dizanje sustava
Stanje NumLock pri pokretanju
Omogućuje ili onemogućuje značajku Numlock na numeričkoj tipkovnici tipkovnice nakon POST-a. (Zadano: Uključeno)
Sigurnosna opcija
Određuje je li lozinka potrebna svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup. Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administratorska lozinka/Korisnička lozinka.
Postavljanje Lozinka je potrebna samo za ulazak u program BIOS Setup.
Sustav Lozinka je potrebna za pokretanje sustava i za ulazak u program BIOS Setup. (Zadano)
Prikazivanje logotipa preko cijelog zaslona
Omogućuje vam određivanje hoće li se logotip GIGABYTE prikazati pri pokretanju sustava. Onemogućeno preskače logotip GIGABYTE kada se sustav pokrene. (Zadano: Omogućeno)
Prioriteti opcija pokretanja sustava
Određuje cjelokupni redoslijed pokretanja s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će označeni prefiksom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:".
Ili ako želite instalirati operativni sustav koji podržava GPT particioniranje kao što je Windows 10 64-bitni, odaberite optički pogon koji sadrži instalacijski disk za Windows 10 64-bitni i ima prefiks "UEFI:".
Brzo pokretanje
Omogućuje ili onemogućuje Brzo pokretanje za skraćivanje procesa pokretanja OS-a. Ultra brzo pruža najveću brzinu pokretanja. (Zadano: Onemogući vezu)
SATA podrška
Samo SATA uređaji zadnjeg pokretanja Osim prethodnog pogona za pokretanje, svi SATA uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a. (Zadano)
Svi SATA uređaji Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.
Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
VGA podrška
Omogućuje vam odabir vrste operativnog sustava za pokretanje.
Automatski Omogućuje samo naslijeđeni opcijski ROM.
EFI upravljački program Omogućuje EFI opcijski ROM. (Zadano)
Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
USB podrška
Onemogući vezu Svi USB uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
Puno početno Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
Djelomično početno Dio USB uređaja je onemogućen prije dovršetka procesa pokretanja OS-a.
Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo. Ova funkcija je onemogućena kada je Brzo pokretanje postavljeno na Ultra brzo.
Podrška za PS2 uređaje
Onemogući vezu Svi PS/2 uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
Omogućeno Svi PS/2 uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo. Ova funkcija je onemogućena kada je Brzo pokretanje postavljeno na Ultra brzo.
Podrška za upravljački program mrežnog stoga
Onemogući vezu Onemogućuje pokretanje s mreže. (Zadano)
Omogućeno Omogućuje pokretanje s mreže.
Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
Sljedeće pokretanje nakon gubitka izmjenične struje
Normalno pokretanje Omogućuje normalno pokretanje pri povratku izmjenične struje. (Zadano)
Brzo pokretanje Zadržava postavke Brzog pokretanja pri povratku izmjenične struje. Ova stavka se može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
Brzina miša
Omogućuje vam postavljanje brzine pomicanja kursora miša. (Zadano: 1 X)
Značajke sustava Windows 10
Omogućuje vam odabir operativnog sustava koji će se instalirati. (Zadano: Windows 10)
CSM podrška
Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku naslijeđenom procesu pokretanja računala.
Onemogućeno Onemogućuje UEFI CSM i podržava samo proces pokretanja UEFI BIOS-a. (Zadano)
Omogućeno Omogućuje UEFI CSM.
LAN PXE Boot Option ROM
Omogućuje vam odabir želite li omogućiti naslijeđeni opcijski ROM za LAN kontroler. (Zadano: Onemogućeno) Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno. & Upravljanje opcijom pokretanja pohrane
Omogućuje vam odabir želite li omogućiti UEFI ili naslijeđeni opcijski ROM za kontroler uređaja za pohranu.
Ne pokreći Onemogućuje opcijski ROM.
UEFI Omogućuje samo UEFI opcijski ROM.
Naslijeđeno Omogućuje samo naslijeđeni opcijski ROM. (Zadano)
Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Ostali PCI uređaji
Omogućuje vam odabir želite li omogućiti UEFI ili naslijeđeni opcijski ROM za PCI kontroler uređaja osim LAN-a, uređaja za pohranu i grafičkih kontrolera.
Ne pokreći Onemogućuje opcijski ROM.
UEFI Omogućuje samo UEFI opcijski ROM. (Zadano)
Naslijeđeno Omogućuje samo naslijeđeni opcijski ROM.
Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Administratorska lozinka
Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Za razliku od korisničke lozinke, administratorska lozinka omogućuje vam promjene svih postavki BIOS-a.
Korisnička lozinka
Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Međutim, korisnička lozinka omogućuje vam promjene samo određenih postavki BIOS-a, ali ne svih.
Da biste poništili lozinku, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite točnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Ponovno pritisnite <Enter> kada se zatraži potvrda.
NAPOMENA: Prije postavljanja Korisničke lozinke, svakako prvo postavite Administratorsku lozinku.
ƒ Sigurno pokretanje
Omogućuje vam omogućavanje ili onemogućavanje Sigurnog pokretanja i konfiguriranje povezanih postavki. Ova stavka se može konfigurirati samo kada je CSM podrška postavljena na Onemogućeno.
Preferirani način rada operativnog sustava
Omogućuje vam odabir želite li ući u Jednostavni način rada ili Napredni način rada nakon ulaska u BIOS Setup. Automatski ulazi u način rada BIOS-a u kojem je bio zadnji put. (Zadano: Automatski)
Spremi & izađi
Spremi & izađi iz postavki
Pritisnite <Enter> na ovoj stavci i odaberite Da. Ovo sprema promjene u CMOS i izlazi iz programa BIOS Setup. Odaberite Ne ili pritisnite <Esc> za povratak na glavni izbornik BIOS Setup.
Izađi bez spremanja
Pritisnite <Enter> na ovoj stavci i odaberite Da. Ovo izlazi iz BIOS Setup bez spremanja promjena napravljenih u BIOS Setup u CMOS. Odaberite Ne ili pritisnite <Esc> za povratak na glavni izbornik BIOS Setup.
Učitaj optimizirane zadane postavke
Pritisnite <Enter> na ovoj stavci i odaberite Da za učitavanje optimalnih zadanih postavki BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte Optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja vrijednosti CMOS-a.
Prepiši pokretanje
Omogućuje vam odabir uređaja za neposredno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Da za potvrdu. Vaš sustav će se automatski ponovno pokrenuti i pokrenuti s tog uređaja.
Spremi profile
Ova funkcija vam omogućuje spremanje trenutnih postavki BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Postavljanje profila 1~ Postavljanje profila 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Odaberi datoteku na HDD/FDD/USB za spremanje profila na vaš uređaj za pohranu.
Učitaj profile
Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete koristiti ovu funkciju za učitavanje postavki BIOS-a iz prethodno stvorenog profila, bez gnjavaže ponovnog konfiguriranja postavki BIOS-a. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> za dovršetak. Možete odabrati Odaberi datoteku na HDD/FDD/USB za unos profila koji je prethodno stvoren s vašeg uređaja za pohranu ili učitavanje profila koji je automatski stvorio BIOS, kao što je vraćanje postavki BIOS-a na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).
Konfiguriranje RAID seta
RAID razine
| RAID 0 | RAID 1 | RAID 5 | RAID 10 | |
| Minimum Number of Hard Drives | ≥2 | 2 | ≥3 | 4 |
| Array Capacity | Number of hard drives * Size of the smallest drive | Size of the smallest drive | (Number of hard drives -1) * Size of the smallest drive | (Number of hard drives/2) * Size of the smallest drive |
| Fault Tolerance | No | Yes | Yes | Yes |
Prije nego što počnete, pripremite sljedeće stavke:
- Najmanje dva SATA tvrda diska ili SSD-a.(Napomena) (Za optimalne performanse preporučuje se korištenje dva tvrda diska identičnog modela i kapaciteta).
- Instalacijski disk za Windows.
- Disk s upravljačkim programima matične ploče.
- USB memorijski stick.
Konfiguriranje ugrađenog SATA kontrolera
- Instaliranje SATA tvrdog diska(ova) u vaše računalo
Instalirajte tvrde diskove/SSD-ove u priključke koje kontrolira Intel® čipset na matičnoj ploči. Zatim spojite konektore za napajanje s vašeg napajanja na tvrde diskove. - Konfiguriranje načina rada SATA kontrolera u BIOS postavkama
Provjerite jeste li ispravno konfigurirali način rada SATA kontrolera u postavkama sustava BIOS.
Koraci:
- Uključite računalo i pritisnite <Delete> za ulazak u BIOS postavke tijekom POST-a (Power-On Self-Test). Idite na Settings\IO Ports\SATA And RST Configuration, provjerite je li SATA Controller(s) omogućen. Za stvaranje RAID-a, postavite SATA Mode Selection na Intel RST Premium With Intel Optane System Acceleration. Zatim spremite postavke i ponovno pokrenite računalo. Napomena: Kada koristite PCIe SSD, provjerite jeste li postavili stavku Use RST Legacy OROM pod Settings\IO Ports\SATA And RST Configuration na Disabled i RST Control PCIe Storage Devices na Manual. Zatim, ovisno o M.2 konektoru koji koristite, postavite odgovarajuću stavku PCIe Storage Dev On Port XX na RST Controlled. Na kraju, spremite postavke i izađite iz BIOS postavki. Ako želite koristiti NVMe PCIe SSD-ove za konfiguriranje RAID-a, provjerite jeste li postavili NVMe RAID mode na Enabled.
- Da biste koristili značajku EZ RAID, slijedite korake u "C-1." Za konfiguriranje UEFI RAID-a, slijedite korake u "C-2." Za ulazak u naslijeđeni RAID ROM, pogledajte "C-3" za više informacija. Na kraju, spremite postavke i izađite iz BIOS postavki.
Izbornici BIOS postavki opisani u ovom odjeljku mogu se razlikovati od točnih postavki za vašu matičnu ploču. Stvarne opcije izbornika BIOS postavki koje ćete vidjeti ovisit će o matičnoj ploči koju imate i verziji BIOS-a.
C-1. Korištenje EZ RAID-a
Matične ploče GIGABYTE pružaju vam značajku EZ RAID, koja vam omogućuje brzo konfiguriranje RAID polja pojednostavljenim koracima.
Koraci:
- Nakon ponovnog pokretanja računala, uđite u BIOS postavke i idite na Settings\EZ RAID. Pritisnite <Enter> na stavci EZ RAID. Odaberite vrstu tvrdih diskova koje koristite za RAID u kartici Type, a zatim pritisnite <Enter>.
- Idite na karticu Mode da biste odabrali RAID razinu. Podržane RAID razine uključuju RAID 0, RAID 1, RAID 10 i RAID 5 (dostupni odabiri ovise o broju instaliranih tvrdih diskova). Zatim pritisnite <Enter> za prelazak na karticu Create. Kliknite Proceed za početak. (Napomena) Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID seta sa SATA tvrdim diskom.
- Nakon dovršetka, bit ćete vraćeni na zaslon Intel(R) Rapid Storage Technology. Pod RAID Volumes možete vidjeti novi RAID volumen. Da biste vidjeli detaljnije informacije, pritisnite <Enter> na volumenu da biste provjerili informacije o RAID razini, veličini trakastog bloka, nazivu polja i kapacitetu polja, itd.
C-2. UEFI RAID konfiguracija
Koraci:
- U BIOS postavkama, idite na Boot i postavite CSM Support na Disabled. Spremite promjene i izađite iz BIOS postavki.
- Nakon ponovnog pokretanja sustava, ponovno uđite u BIOS postavke. Zatim uđite u podizbornik Settings\IO Ports\Intel(R) Rapid Storage Technology.
- U izborniku Intel(R) Rapid Storage Technology pritisnite <Enter> na Create RAID Volume za ulazak na zaslon Create RAID Volume. Unesite naziv volumena s 1~16 slova (slova ne mogu biti posebni znakovi) pod stavkom Name i pritisnite <Enter>. Zatim odaberite RAID razinu. Podržane RAID razine uključuju RAID 0, RAID 1, RAID 10 i RAID 5 (dostupni odabiri ovise o broju instaliranih tvrdih diskova). Zatim upotrijebite tipku sa strelicom prema dolje za prelazak na Select Disks.
- Pod stavkom Select Disks odaberite tvrde diskove koje želite uključiti u RAID polje. Pritisnite tipku <Space> na tvrdim diskovima koje želite odabrati (odabrani tvrdi diskovi označeni su s "X"). Zatim postavite veličinu trakastog bloka. Veličina trakastog bloka može se postaviti od 4 KB do 128 KB. Nakon što ste odabrali veličinu trakastog bloka, postavite kapacitet volumena.
- Nakon postavljanja kapaciteta, prijeđite na Create Volume i pritisnite <Enter> za početak.
- Nakon dovršetka, bit ćete vraćeni na zaslon Intel(R) Rapid Storage Technology. Pod RAID Volumes možete vidjeti novi RAID volumen. Da biste vidjeli detaljnije informacije, pritisnite <Enter> na volumenu da biste provjerili informacije o RAID razini, veličini trakastog bloka, nazivu polja i kapacitetu polja, itd.
C-3. Konfiguriranje naslijeđenog RAID ROM-a
Trebat će vam diskretna grafička kartica za ulazak u uslužni program naslijeđenog RAID ROM-a. Uđite u uslužni program za postavljanje Intel® naslijeđenog RAID BIOS-a da biste konfigurirali RAID polje. Preskočite ovaj korak i nastavite s instalacijom operacijskog sustava Windows za konfiguraciju koja nije RAID.
Koraci:
- U BIOS postavkama, idite na BIOS i postavite CSM Support na Enabled i Storage Boot Option Control na Legacy. Zatim idite na Settings\IO Ports\SATA And RST Configuration i provjerite je li Use RST Legacy OROM postavljeno na Enabled. Spremite promjene i izađite iz BIOS postavki. Nakon što započne POST test memorije i prije nego što započne pokretanje operacijskog sustava, potražite poruku koja kaže "Press <Ctrl-I> to enter Configuration Utility" ("Pritisnite <Ctrl-I> za ulazak u uslužni program za konfiguraciju"). Pritisnite <Ctrl> + <I> za ulazak u uslužni program za konfiguraciju RAID-a.
- Nakon što pritisnete <Ctrl> + <I>, pojavit će se zaslon MAIN MENU. Ako želite stvoriti RAID polje, odaberite Create RAID Volume u MAIN MENU i pritisnite <Enter>.
- Nakon ulaska na zaslon CREATE VOLUME MENU, unesite naziv volumena s 1~16 slova (slova ne mogu biti posebni znakovi) pod stavkom Name i pritisnite <Enter>. Zatim odaberite RAID razinu. Podržane RAID razine uključuju RAID 0, RAID 1, RAID 10 i RAID 5 (dostupni odabiri ovise o broju instaliranih tvrdih diskova). Pritisnite <Enter> za nastavak.
- Pod stavkom Disks odaberite tvrde diskove koje želite uključiti u RAID polje. Ako su instalirana samo dva tvrda diska, oni će se automatski dodijeliti polju. Postavite veličinu trakastog bloka ako je potrebno. Veličina trakastog bloka može se postaviti od 4 KB do 128 KB. Nakon što ste odabrali veličinu trakastog bloka, pritisnite <Enter>.
- Unesite kapacitet polja i pritisnite <Enter>. Na kraju pritisnite <Enter> na stavci Create Volume da biste započeli stvaranje RAID polja. Kada se zatraži da potvrdite želite li stvoriti ovaj volumen, pritisnite <Y> za potvrdu ili <N> za otkazivanje.
- Kada završite, možete vidjeti detaljne informacije o RAID polju u odjeljku DISK/VOLUME INFORMATION, uključujući RAID razinu, veličinu trakastog bloka, naziv polja i kapacitet polja, itd. Da biste izašli iz uslužnog programa RAID BIOS, pritisnite <Esc> ili odaberite 6. Exit u MAIN MENU.
Posjetite web stranicu GIGABYTE za detalje o konfiguriranju RAID polja.
Instalirajte upravljački program RAID-a i operacijski sustav
S ispravnim postavkama BIOS-a, spremni ste za instalaciju operacijskog sustava.
Instaliranje operacijskog sustava
Budući da neki operacijski sustavi već uključuju upravljački program RAID-a, ne morate instalirati zaseban upravljački program RAID-a tijekom postupka instalacije sustava Windows. Nakon instalacije operacijskog sustava, preporučujemo da instalirate sve potrebne upravljačke programe s diska s upravljačkim programima matične ploče pomoću "Xpress Install" kako biste osigurali performanse i kompatibilnost sustava. Ako operacijski sustav koji se instalira zahtijeva da navedete dodatni upravljački program RAID-a tijekom postupka instalacije OS-a, pogledajte korake u nastavku:
- Kopirajte mapu IRST pod \Boot na disku s upravljačkim programima na svoj USB memorijski stick.
- Pokrenite sustav s instalacijskog diska za Windows i izvršite standardne korake instalacije OS-a. Kada se pojavi zaslon koji od vas traži da učitate upravljački program, odaberite Browse (Pregledaj).
- Zatim pregledajte USB flash pogon i odaberite mjesto upravljačkog programa. Mjesto upravljačkog programa je sljedeće: \IRST\f6flpy-x64
- Kada se pojavi zaslon kao što je prikazano, odaberite Intel(R) Chipset SATA/PCIe RST Premium Controller i kliknite Next (Dalje) da biste učitali upravljački program i nastavili s instalacijom OS-a.
Instalacija Intel® Optane™ memorije
Zahtjevi sustava
- Intel® Optane™ memorija
- Optane™ memorija mora imati kapacitet od najmanje 16 GB i mora imati jednak ili manji kapacitet od tvrdog diska/SSD-a koji se ubrzava.
- Optane™ memorija ne može se koristiti za ubrzavanje postojećeg RAID niza; ubrzani tvrdi disk/SSD ne može biti uključen u RAID niz.
- Tvrdi disk/SSD koji se ubrzava mora biti SATA tvrdi disk ili M.2 SATA SSD.
- Tvrdi disk/SSD koji se ubrzava može biti sistemski disk ili podatkovni disk. Sistemski disk mora biti formatiran kao GPT i na njemu mora biti instaliran Windows 10 64-bit (ili novija verzija). Podatkovni disk također mora biti formatiran kao GPT.
- Disk s upravljačkim programima matične ploče
Smjernice za instalaciju
A-1: Instalacija u AHCI načinu rada
Ako je SATA kontroler konfiguriran u AHCI načinu rada, slijedite korake u nastavku:
- Nakon ulaska u operativni sustav, umetnite disk s upravljačkim programima matične ploče u optički pogon. Na zaslonu Xpress Install odaberite Intel(R) Optane(TM) Memory System Acceleration (Napomena) za instalaciju. Slijedite upute na zaslonu za nastavak. Nakon dovršetka ponovno pokrenite sustav.
- Nakon ponovnog ulaska u operativni sustav, slijedite upute na zaslonu za dovršetak postavki, a zatim će se automatski pojaviti aplikacija Intel® Optane™ Memory. Svi podaci na Optane™ memoriji bit će izbrisani. Provjerite jeste li sigurnosno kopirali podatke prije nastavka. Slijedite upute na zaslonu za nastavak. Nakon dovršetka ponovno pokrenite sustav.
- Pokrenite aplikaciju Intel® Optane™ Memory iz izbornika Start i provjerite je li Intel® Optane™ memorija omogućena. (Način rada SATA kontrolera promijenjen je iz AHCI načina rada u "Intel RST Premium With Intel Optane System Acceleration". NEMOJTE vraćati način rada SATA kontrolera natrag u AHCI. To će uzrokovati da Optane™ memorija ne funkcionira ispravno.)
- Ako želite ubrzati sistemski disk, možete odabrati određene mape, datoteke ili aplikacije za ubrzavanje pomoću funkcije Intel® Optane™ Memory Pinning. (Korištena Intel® Optane™ memorija mora imati kapacitet od najmanje 32 GB.)
(Napomena) Ako sustav već ima instaliran uslužni program Intel® Rapid Storage Technology, prvo ga morate ukloniti prije instaliranja aplikacije Intel(R) Optane(TM) Memory System Acceleration.
A-2: Instalacija u načinu rada Intel RST Premium With Intel Optane System Acceleration
Ako je SATA kontroler konfiguriran u načinu rada Intel RST Premium With Intel Optane System Acceleration, slijedite korake u nastavku:
- Nakon ponovnog pokretanja sustava, idite u BIOS Setup i provjerite je li CSM Support pod izbornikom Boot onemogućen.
- Idite na Settings\IO Ports\SATA And RST Configuration i provjerite je li USE RST Legacy OROM onemogućen i je li RST Control PCIe Storage Devices postavljen na Manual. Ako želite omogućiti Optane™ memoriju instaliranu u M.2 priključku, postavite PCIe Storage Device on Port 21 na RST Controlled.
- Uđite u operativni sustav, pokrenite uslužni program Intel® Rapid Storage Technology iz izbornika Start, a zatim omogućite Intel® Optane™ Memory na zaslonu Intel® Optane™ Memory.
- Pokrenite uslužni program Intel® Rapid Storage Technology iz izbornika Start i provjerite je li Intel® Optane™ Memory omogućena. Ako želite ubrzati sistemski disk, možete odabrati određene mape, datoteke ili aplikacije za ubrzavanje pomoću funkcije Intel® Optane™ Memory Pinning. (Korištena Intel® Optane™ memorija mora imati kapacitet od najmanje 32 GB.)
- Optane™ memorija ne može se koristiti za ubrzavanje M.2 PCIe SSD-a.
- Nemojte naglo uklanjati Optane™ memoriju. To će uzrokovati da operativni sustav prestane ispravno funkcionirati.
- Ako želite promijeniti/ukloniti Optane™ memoriju, prvo je morate onemogućiti pomoću aplikacije Intel® Rapid Storage Technology ili Intel(R) Optane™ Memory.
- Nakon omogućavanja Optane™ memorije, povezane BIOS postavke ostat će čak i nakon ažuriranja BIOS-a.
Instalacija upravljačkih programa
- Prije instaliranja upravljačkih programa, prvo instalirajte operativni sustav.
- Nakon instaliranja operativnog sustava, umetnite disk s upravljačkim programima matične ploče u optički pogon. Kliknite na poruku "Tap to choose what happens with this disc" (Dodirnite za odabir što će se dogoditi s ovim diskom) u gornjem desnom kutu zaslona i odaberite "Run (Pokreni)Run.exe." (Ili idite na Moje računalo, dvokliknite optički pogon i izvršite program Run.exe.)
"Xpress Install" će automatski skenirati vaš sustav i zatim popisati sve upravljačke programe koji se preporučuju za instalaciju. Možete kliknuti gumb Xpress Install i "Xpress Install" će instalirati sve odabrane upravljačke programe. Ili kliknite strelicu
ikonu za pojedinačnu instalaciju upravljačkih programa koji su vam potrebni.
Posjetite web mjesto tvrtke GIGABYTE za više informacija o softveru.
Posjetite web mjesto tvrtke GIGABYTE za više informacija o rješavanju problema.
Kontaktirajte nas
GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw
- GIGABYTE eSupport
Za postavljanje tehničkog ili netehničkog pitanja (prodaja/marketing), povežite se na: https://esupport.gigabyte.com
Reference
Preuzmi priručnik
Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.
Preuzmi Gigabyte B460M H Priručnik
