Manual do Gigabyte B460M H
Para mais detalhes do produto, visite o site da GIGABYTE.
Para reduzir os impactos no aquecimento global, os materiais de embalagem deste produto são recicláveis e reutilizáveis. A GIGABYTE trabalha com você para proteger o meio ambiente.
Para obter informações relacionadas ao produto, verifique nosso site em: https://www.gigabyte.com
Identificando a revisão da sua placa-mãe
O número de revisão da sua placa-mãe se parece com isto: "REV: X.X." Por exemplo, "REV: 1.0" (REV: 1.0) significa que a revisão da placa-mãe é 1.0. Verifique a revisão da sua placa-mãe antes de atualizar o BIOS, os drivers ou ao procurar informações técnicas.
Exemplo:

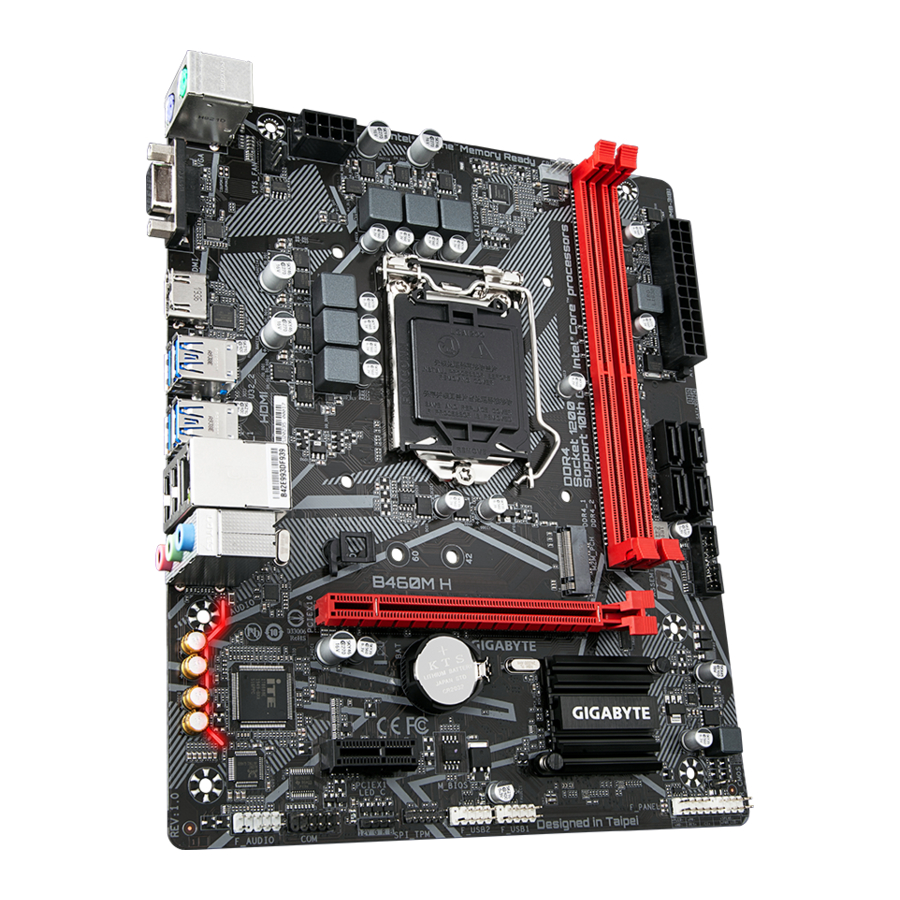

Layout da placa-mãe B460M H
Conteúdo da caixa
- Placa-mãe B460M H
- Disco de driver da placa-mãe
- Dois cabos SATA
- Manual do usuário
- Painel de E/S
* O conteúdo da caixa acima é apenas para referência e os itens reais devem depender da embalagem do produto que você obtém. O conteúdo da caixa está sujeito a alterações sem aviso prévio.
Instalação de Hardware
Precauções de Instalação
A placa-mãe contém inúmeros circuitos e componentes eletrônicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do usuário e siga estes procedimentos:
- Antes da instalação, certifique-se de que o chassi seja adequado para a placa-mãe.
- Antes da instalação, não remova ou quebre o adesivo S/N (Número de Série) da placa-mãe ou o adesivo de garantia fornecido pelo seu revendedor. Esses adesivos são necessários para a validação da garantia.
- Sempre desconecte a alimentação CA desconectando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
- Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que estejam conectados de forma firme e segura.
- Ao manusear a placa-mãe, evite tocar em quaisquer terminais ou conectores de metal.
- É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrônicos, como placa-mãe, CPU ou memória. Se você não tiver uma pulseira antiestática, mantenha as mãos secas e toque primeiro em um objeto de metal para eliminar a eletricidade estática.
- Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
- Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação esteja desligada.
- Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação foi ajustada de acordo com o padrão de tensão local.
- Antes de usar o produto, verifique se todos os cabos e conectores de alimentação de seus componentes de hardware estão conectados.
- Para evitar danos à placa-mãe, não permita que os parafusos entrem em contato com o circuito da placa-mãe ou seus componentes.
- Certifique-se de que não haja parafusos ou componentes de metal restantes colocados na placa-mãe ou dentro da caixa do computador.
- Não coloque o sistema de computador em uma superfície irregular.
- Não coloque o sistema de computador em um ambiente de alta temperatura ou úmido.
- Ligar a energia do computador durante o processo de instalação pode causar danos aos componentes do sistema, bem como danos físicos ao usuário.
- Se você não tiver certeza sobre alguma etapa de instalação ou tiver um problema relacionado ao uso do produto, consulte um técnico de informática certificado.
- Se você usar um adaptador, cabo de alimentação de extensão ou filtro de linha, certifique-se de consultar suas instruções de instalação e/ou aterramento.
Especificações do Produto
 CPU |
|
 Chipset | Chipset Intel® B460 Express |
 Memória |
|
| |
| |
| |
| |
| |
| |
 Gráficos Integrados |
|
 Áudio |
|
| |
| |
 LAN |
|
 Slots de Expansão |
|
 Interface de Armazenamento |
|
| |
| |
| |
 USB | Chipset:
|
 Conectores Internos |
|
 Conectores do Painel Traseiro |
|
 Controlador de E/S |
|
 Monitor de Hardware |
|
 BIOS |
|
 Recursos Exclusivos |
|
 Recursos Exclusivos |
|
 Software Incluído |
|
 Sistema Operacional |
|
 Formato |
|
* A GIGABYTE reserva-se o direito de fazer quaisquer alterações nas especificações do produto e nas informações relacionadas ao produto sem aviso prévio.
Visite o site da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.
Visite a página Support\Utility List no site da GIGABYTE para baixar a versão mais recente dos aplicativos.
Instalando a CPU
Leia as seguintes diretrizes antes de começar a instalar a CPU:
- Certifique-se de que a placa-mãe suporte a CPU. (Acesse o site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
- Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a CPU para evitar danos ao hardware.
- Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente. (Ou você pode localizar os entalhes em ambos os lados da CPU e as chaves de alinhamento no soquete da CPU.)
- Aplique uma camada uniforme e fina de massa térmica na superfície da CPU.
- Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, pode ocorrer superaquecimento e danos à CPU.
- Defina a frequência do host da CPU de acordo com as especificações da CPU. Não é recomendável que a frequência do barramento do sistema seja definida além das especificações do hardware, pois não atende aos requisitos padrão para os periféricos. Se você deseja definir a frequência além das especificações padrão, faça-o de acordo com as especificações do hardware, incluindo a CPU, placa de vídeo, memória, disco rígido, etc.
Instalando a CPU
Localize as chaves de alinhamento no soquete da CPU da placa-mãe e os entalhes na CPU.
Não remova a tampa do soquete da CPU antes de inserir a CPU. Ela pode se soltar da placa de carga automaticamente durante o processo de reengate da alavanca depois de inserir a CPU.
Instalando a memória
Leia as seguintes diretrizes antes de começar a instalar a memória:
- Certifique-se de que a placa-mãe suporte a memória. É recomendável que se utilize memória da mesma capacidade, marca, velocidade e chips. (Acesse o site da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
- Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a memória para evitar danos ao hardware.
- Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado em uma direção. Se não conseguir inserir a memória, troque a direção.
Configuração de memória Dual Channel
Esta placa-mãe oferece dois soquetes de memória e suporta a tecnologia Dual Channel. Depois que a memória é instalada, o BIOS detecta automaticamente as especificações e a capacidade da memória. Habilitar o modo de memória Dual Channel dobrará a largura de banda da memória original.
Visite o site da GIGABYTE para obter detalhes sobre a instalação do hardware.
Os dois soquetes de memória são divididos em dois canais e cada canal tem um soquete de memória, como a seguir:
Canal A: DDR4_1
Canal B: DDR4_2
Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo Dual Channel.
- O modo Dual Channel não pode ser habilitado se apenas um módulo de memória estiver instalado.
- Ao habilitar o modo Dual Channel com dois módulos de memória, é recomendável que se utilize memória da mesma capacidade, marca, velocidade e chips.
Instalando uma placa de expansão
Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:
- Certifique-se de que a placa-mãe suporte a placa de expansão. Leia atentamente o manual que veio com sua placa de expansão.
- Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos ao hardware.
Conectores do painel traseiro
- Porta de teclado PS/2 e mouse PS/2
Use a porta superior (verde) para conectar um mouse PS/2 e a porta inferior (roxa) para conectar um teclado PS/2. - Porta D-Sub
A porta D-Sub suporta um conector D-Sub de 15 pinos e suporta uma resolução máxima de 1920x1200@60 Hz (as resoluções reais suportadas dependem do monitor que está sendo usado). Conecte um monitor que suporte conexão D-Sub a esta porta. ![]()
A porta HDMI suporta HDCP 2.3 e formatos Dolby TrueHD e DTS HD Master Audio. Ela também suporta saída de áudio LPCM de 7.1 canais de até 192KHz/16 bits. Você pode usar esta porta para conectar seu monitor compatível com HDMI. A resolução máxima suportada é 4096x2160@30 Hz, mas as resoluções reais suportadas dependem do monitor que está sendo usado.
![]()
Depois de instalar o dispositivo HDMI, certifique-se de definir o dispositivo de reprodução de som padrão para HDMI. (O nome do item pode ser diferente dependendo do seu sistema operacional.)- Porta USB 3.2 Gen 1
A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB.
- Ao remover o cabo conectado a um conector do painel traseiro, primeiro remova o cabo do dispositivo e, em seguida, remova-o da placa-mãe.
- Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balanceie de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.
- Porta LAN RJ-45
A porta Gigabit Ethernet LAN oferece conexão à Internet com taxa de dados de até 1 Gbps. A seguir, descreve os estados dos LEDs da porta LAN.
LED de conexão/velocidade:
| Estado | Descrição |
| Laranja | Taxa de dados de 1 Gbps |
| Verde | Taxa de dados de 100 Mbps |
| Desligado | Taxa de dados de 10 Mbps |
LED de atividade:
| Estado | Descrição |
| Piscando | Transmissão ou recebimento de dados ocorrendo |
| Desligado | Nenhuma transmissão ou recebimento de dados ocorrendo |
- Porta USB 2.0/1.1
A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB. - Entrada de linha/Saída de alto-falante traseiro (azul)
O conector de entrada de linha. Use este conector de áudio para dispositivos de entrada de linha, como uma unidade óptica, walkman, etc. - Saída de linha/Saída de alto-falante frontal (verde)
O conector de saída de linha. Use este conector de áudio para um fone de ouvido ou alto-falante de 2 canais. - Entrada de microfone/Saída de alto-falante central/subwoofer (rosa)
O conector de entrada de microfone.
Configurações do conector de áudio:
| Conector | Fone de ouvido/ 2 canais | 4 canais | 5.1 canais | 7.1 canais |
 Entrada de linha/Saída de alto-falante traseiro |  | | | |
 Saída de linha/Saída de alto-falante frontal | | | | |
 Entrada de microfone/Saída de alto-falante central/subwoofer | | | ||
| Saída de linha do painel frontal/Lateral Saída de alto-falante | |
- O áudio HD (alta definição) integrado oferece capacidade de retificação de conector que permite ao usuário alterar a função de cada conector através do driver de áudio.
- Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Device advanced settings (Configurações avançadas do dispositivo) > Playback Device (Dispositivo de reprodução) para alterar a configuração padrão primeiro.
Visite o site da GIGABYTE para obter detalhes sobre como configurar o software de áudio.
Conectores Internos
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- LED_C
- M2M_SB
- SATA3 0/1/2/3
- F_PANEL
- F_AUDIO
- F_U32
- F_USB1/F_USB2
- COM
- SPI_TPM
- CLR_CMOS
- BAT
Leia as seguintes orientações antes de conectar dispositivos externos:
- Primeiro, certifique-se de que seus dispositivos são compatíveis com os conectores que você deseja conectar.
- Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.
- Depois de instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi conectado firmemente ao conector na placa-mãe.
1/2) ATX_12V_2X4/ATX (Conector de alimentação 2x4 12V e conector de alimentação principal 2x12)
Com o uso do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes na placa-mãe. Antes de conectar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação está desligada e todos os dispositivos estão instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo de alimentação ao conector de alimentação na orientação correta.
O conector de alimentação de 12V fornece energia principalmente para a CPU. Se o conector de alimentação de 12V não estiver conectado, o computador não iniciará.
Para atender aos requisitos de expansão, recomenda-se que seja usada uma fonte de alimentação que possa suportar alto consumo de energia (500W ou superior). Se for usada uma fonte de alimentação que não fornece a energia necessária, o resultado pode levar a um sistema instável ou não inicializável.
ATX_12V_2X4:
| Nº do pino | Definição | Nº do pino | Definição |
| 1 | GND (apenas para 2x4 pinos 12V) | 5 | +12V (apenas para 2x4 pinos 12V) |
| 2 | GND (apenas para 2x4 pinos 12V) | 6 | +12V (apenas para 2x4 pinos 12V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
ATX:
| Nº do pino | Definição | Nº do pino | Definição |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (ligar/desligar suavemente) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (stand by +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (apenas para 2x12 pinos ATX) | 23 | +5V (apenas para ATX de 2x12 pinos) |
| 12 | 3.3V (apenas para ATX de 2x12 pinos) | 24 | GND (apenas para ATX de 2x12 pinos) |
3/4) CPU_FAN/SYS_FAN (Headers de ventoinha)
Todos os headers de ventoinha nesta placa-mãe são de 4 pinos. A maioria dos headers de ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo de ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controle de velocidade requer o uso de uma ventoinha com design de controle de velocidade da ventoinha. Para uma ótima dissipação de calor, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassi.
| Nº do pino | Definição |
| 1 | GND |
| 2 | Controle de velocidade de tensão |
| 3 | Sentido |
| 4 | Controle de velocidade PWM |
- Certifique-se de conectar os cabos da ventoinha aos headers da ventoinha para evitar que sua CPU e sistema superaqueçam. O superaquecimento pode resultar em danos à CPU ou o sistema pode travar.
- Esses headers de ventoinha não são blocos de jumper de configuração. Não coloque uma tampa de jumper nos headers.
5) LED_C (Header de faixa de LED RGB)
O header pode ser usado para conectar uma faixa de LED RGB 5050 padrão (12V/G/R/B), com potência máxima de 2A (12V) e comprimento máximo de 2m.
| Nº do pino | Definição |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Conecte sua faixa de LED RGB ao header. O pino de alimentação (marcado com um triângulo no plugue) da faixa de LED deve ser conectado ao pino 1 (12V) deste header. A conexão incorreta pode levar a danos à faixa de LED.
Para saber como ligar/desligar as luzes da faixa de LED, visite a página da web "Recursos exclusivos" do site da GIGABYTE.
Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.
6) M2M_SB (Conector M.2 Socket 3)
O conector M.2 suporta SSDs M.2 SATA ou SSDs M.2 PCIe e suporta a configuração SATA RAID. Observe que um SSD M.2 PCIe não pode ser usado para criar um conjunto RAID com um disco rígido SATA. Consulte o capítulo "Configurando um conjunto RAID" para obter instruções sobre como configurar um array RAID.
Siga os passos abaixo para instalar corretamente um SSD M.2 no conector M.2.
Passo 1:
Localize o orifício de montagem adequado para o SSD M.2 a ser instalado e, em seguida, instale o clipe de montagem primeiro.
Passo 2:
Deslize o SSD M.2 para dentro do conector em um ângulo.
Passo 3:
Pressione o SSD M.2 para baixo e, em seguida, prenda-o pressionando o pino do clipe no orifício de montagem.
Selecione o orifício adequado para o clipe de montagem de acordo com o comprimento do SSD M.2 a ser instalado.
7) SATA3 0/1/2/3 (Conectores SATA 6Gb/s)
Os conectores SATA estão em conformidade com o padrão SATA 6Gb/s e são compatíveis com o padrão SATA 3Gb/s e SATA 1.5Gb/s. Cada conector SATA suporta um único dispositivo SATA. O chipset Intel® suporta RAID 0, RAID 1, RAID 5 e RAID 10. Consulte o capítulo "Configurando um conjunto RAID" para obter instruções sobre como configurar um array RAID.
| Nº do pino | Definição |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
Para ativar o hot-plugging para as portas SATA, consulte o capítulo "Configuração do BIOS", "Configurações\Portas de E/S\Configuração SATA e RST" para obter mais informações.
8) F_PANEL (Header do painel frontal)
Conecte a chave de alimentação, a chave de reset, o alto-falante, a chave/sensor de intrusão do chassi e o indicador de status do sistema no chassi a este header de acordo com as atribuições de pinos abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.
- PLED/PWR_LED (LED de alimentação):
| Status do sistema | LED |
| S0 | Ligado |
| S3/S4/S5 | Desligado |
Conecta-se ao indicador de status de energia no painel frontal do chassi. O LED fica aceso quando o sistema está operando. O LED fica apagado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).
- PW (Interruptor de alimentação):
Conecta-se ao interruptor de alimentação no painel frontal do chassi. Você pode configurar a maneira de desligar seu sistema usando o interruptor de alimentação (consulte o capítulo "Configuração do BIOS", "Configurações\Alimentação da plataforma" para obter mais informações). - SPEAK (Alto-falante):
Conecta-se ao alto-falante no painel frontal do chassi. O sistema informa o status de inicialização do sistema emitindo um código sonoro. Um único bipe curto será ouvido se nenhum problema for detectado na inicialização do sistema. - HD (LED de atividade do disco rígido):
Conecta-se ao LED de atividade do disco rígido no painel frontal do chassi. O LED fica aceso quando o disco rígido está lendo ou gravando dados. - RES (Interruptor de reinicialização):
Conecta-se ao interruptor de reinicialização no painel frontal do chassi. Pressione o interruptor de reinicialização para reiniciar o computador se ele travar e não conseguir realizar uma reinicialização normal. - CI (Header de Intrusão do Chassi):
Conecta-se ao interruptor/sensor de intrusão do chassi no chassi que pode detectar se a tampa do chassi foi removida. Esta função requer um chassi com um interruptor/sensor de intrusão do chassi. - NC: Sem conexão.
O design do painel frontal pode variar de acordo com o chassi. Um módulo de painel frontal consiste principalmente em interruptor de alimentação, interruptor de reinicialização, LED de alimentação, LED de atividade do disco rígido, alto-falante e etc. Ao conectar o módulo do painel frontal do chassi a este header, certifique-se de que as atribuições de fio e as atribuições de pino correspondam corretamente.
9) F_AUDIO (Header de Áudio do Painel Frontal)
O header de áudio do painel frontal suporta áudio de alta definição (HD). Você pode conectar o módulo de áudio do painel frontal do chassi a este header. Certifique-se de que as atribuições de fio do conector do módulo correspondam às atribuições de pino do header da placa-mãe. A conexão incorreta entre o conector do módulo e o header da placa-mãe fará com que o dispositivo não funcione ou até mesmo o danifique.
| Nº do pino | Definição | Nº do pino | Definição |
| 1 | MIC2_L | 6 | Sense |
| 2 | GND | 7 | FAUDIO_JD |
| 3 | MIC2_R | 8 | Sem pino |
| 4 | NC | 9 | LINE2_L |
| 5 | LINE2_R | 10 | Sense |
Alguns chassis fornecem um módulo de áudio do painel frontal que possui conectores separados em cada fio em vez de um único plugue. Para obter informações sobre como conectar o módulo de áudio do painel frontal que possui diferentes atribuições de fio, entre em contato com o fabricante do chassi.
10) F_U32 (Header USB 3.2 Gen 1)
O header está em conformidade com a especificação USB 3.2 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para comprar o painel frontal opcional de 3,5" que fornece duas portas USB 3.2 Gen 1, entre em contato com o revendedor local.
| Nº do pino | Definição | Nº do pino | Definição | Nº do pino | Definição |
| 1 | VBUS | 8 | D1- | 15 | SSTX2- |
| 2 | SSRX1- | 9 | D1+ | 16 | GND |
| 3 | SSRX1+ | 10 | NC | 17 | SSRX2+ |
| 4 | GND | 11 | D2+ | 18 | SSRX2- |
| 5 | SSTX1- | 12 | D2- | 19 | VBUS |
| 6 | SSTX1+ | 13 | GND | 20 | Sem pino |
| 7 | GND | 14 | SSTX2+ |
11) F_USB1/F_USB2 (Headers USB 2.0/1.1)
Os headers estão em conformidade com a especificação USB 2.0/1.1. Cada header USB pode fornecer duas portas USB por meio de um bracket USB opcional. Para comprar o bracket USB opcional, entre em contato com o revendedor local.
| Nº do pino | Definição | Nº do pino | Definição |
| 1 | Alimentação (5V) | 6 | USB DY+ |
| 2 | Alimentação (5V) | 7 | GND |
| 3 | USB DX- | 8 | GND |
| 4 | USB DY- | 9 | Sem pino |
| 5 | USB DX+ | 10 | NC |
- Não conecte o cabo do bracket IEEE 1394 (2x5 pinos) no header USB 2.0/1.1.
- Antes de instalar o bracket USB, certifique-se de desligar o computador e desconectar o cabo de alimentação da tomada para evitar danos ao bracket USB.
12) COM (Header da Porta Serial)
O header COM pode fornecer uma porta serial por meio de um cabo de porta COM opcional. Para comprar o cabo de porta COM opcional, entre em contato com o revendedor local.
| Nº do pino | Definição | Nº do pino | Definição |
| 1 | NDCD- | 6 | NDSR- |
| 2 | NSIN | 7 | NRTS- |
| 3 | NSOUT | 8 | NCTS- |
| 4 | NDTR- | 9 | NRI- |
| 5 | GND | 10 | Sem pino |
13) SPI_TPM (Header do Módulo de Plataforma Confiável)
Você pode conectar um SPI TPM (Módulo de Plataforma Confiável) a este header.
| Nº do pino | Definição | Nº do pino | Definição |
| 1 | Saída de dados | 7 | Seleção de chip |
| 2 | Alimentação (3,3V) | 8 | GND |
| 3 | Sem pino | 9 | IRQ |
| 4 | NC | 10 | NC |
| 5 | Entrada de dados | 11 | NC |
| 6 | CLK | 12 | RST |
14) CLR_CMOS (Jumper Clear CMOS)
Use este jumper para limpar a configuração do BIOS e redefinir os valores do CMOS para os padrões de fábrica. Para limpar os valores do CMOS, use um objeto de metal como uma chave de fenda para tocar os dois pinos por alguns segundos.
Aberto: Normal
Curto: Limpar valores do CMOS
- Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de limpar os valores do CMOS.
- Após a reinicialização do sistema, vá para a Configuração do BIOS para carregar os padrões de fábrica (selecione Carregar padrões otimizados) ou configure manualmente as configurações do BIOS (consulte o capítulo "Configuração do BIOS" para configurações do BIOS).
15) BAT (Bateria)
A bateria fornece energia para manter os valores (como configurações do BIOS, informações de data e hora) no CMOS quando o computador está desligado. Substitua a bateria quando a tensão da bateria cair para um nível baixo, ou os valores do CMOS podem não ser precisos ou podem ser perdidos.
Você pode limpar os valores do CMOS removendo a bateria:
- Desligue o computador e desconecte o cabo de alimentação.
- Remova cuidadosamente a bateria do suporte da bateria e espere um minuto. (Ou use um objeto de metal como uma chave de fenda para tocar os terminais positivo e negativo do suporte da bateria, fazendo com que fiquem em curto por 5 segundos.)
- Substitua a bateria.
- Conecte o cabo de alimentação e reinicie o computador.
- Sempre desligue o computador e desconecte o cabo de alimentação antes de substituir a bateria.
- Substitua a bateria por uma equivalente. Danos aos seus dispositivos podem ocorrer se a bateria for substituída por um modelo incorreto.
- Entre em contato com o local da compra ou revendedor local se não conseguir substituir a bateria sozinho ou se não tiver certeza sobre o modelo da bateria.
- Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar voltado para cima).
- As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.
Configuração do BIOS
O BIOS (Sistema Básico de Entrada e Saída) registra os parâmetros de hardware do sistema no CMOS na placa-mãe. Suas principais funções incluem conduzir o Power-On Self-Test (POST) durante a inicialização do sistema, salvar os parâmetros do sistema e carregar o sistema operacional, etc. O BIOS inclui um programa de configuração do BIOS que permite ao usuário modificar as configurações básicas de configuração do sistema ou ativar certos recursos do sistema.
Quando a energia é desligada, a bateria na placa-mãe fornece a energia necessária para o CMOS para manter os valores de configuração no CMOS.
Para acessar o programa de configuração do BIOS, pressione a tecla <Delete> durante o POST quando a energia é ligada.
Para atualizar o BIOS, use o GIGABYTE Q-Flash ou o utilitário @BIOS.
- O Q-Flash permite que o usuário atualize ou faça backup do BIOS de forma rápida e fácil sem entrar no sistema operacional.
- @BIOS é um utilitário baseado no Windows que pesquisa e baixa a versão mais recente do BIOS da Internet e atualiza o BIOS.
- Como o flash do BIOS é potencialmente arriscado, se você não encontrar problemas ao usar a versão atual do BIOS, é recomendável não fazer o flash do BIOS. Para fazer o flash do BIOS, faça-o com cautela. O flash inadequado do BIOS pode resultar em mau funcionamento do sistema.
- Recomenda-se não alterar as configurações padrão (a menos que seja necessário) para evitar instabilidade do sistema ou outros resultados inesperados. Alterar inadequadamente as configurações pode resultar na falha do sistema ao inicializar. Se isso ocorrer, tente limpar os valores do CMOS e redefinir a placa para os valores padrão. (Consulte a seção "Load Optimized Defaults" (Carregar padrões otimizados) neste capítulo ou as introduções do jumper da bateria/limpar CMOS para obter informações sobre como limpar os valores do CMOS.)
Tela de inicialização
A seguinte tela de logotipo de inicialização aparecerá quando o computador for inicializado.
Existem dois modos de BIOS diferentes, conforme a seguir, e você pode usar a tecla <F2> para alternar entre os dois modos. O Easy Mode (Modo fácil) permite que os usuários visualizem rapidamente as informações atuais do sistema ou façam ajustes para obter o desempenho ideal. No Easy Mode (Modo fácil), você pode usar o mouse para percorrer os itens de configuração. O Advanced Mode (Modo avançado) fornece configurações detalhadas do BIOS. Você pode pressionar as teclas de seta no teclado para se mover entre os itens e pressionar <Enter> para aceitar ou entrar em um submenu. Ou você pode usar o mouse para selecionar o item desejado.
- Quando o sistema não estiver estável como de costume, selecione o item Load Optimized Defaults (Carregar padrões otimizados) para definir o sistema para os padrões.
- Os menus de configuração do BIOS descritos neste capítulo são apenas para referência e podem diferir de acordo com a versão do BIOS.
O menu principal
Advanced Mode Function Keys (Teclas de função do modo avançado)
| <f><g> | Move the selection bar to select a setup menu (Mova a barra de seleção para selecionar um menu de configuração) |
| <↑><↓> | Move the selection bar to select an configuration item on a menu (Mova a barra de seleção para selecionar um item de configuração em um menu) |
| <Enter>/Double Click | Execute command or enter a menu (Executar comando ou entrar em um menu) |
| <+>/<Page Up> | Increase the numeric value or make changes (Aumentar o valor numérico ou fazer alterações) |
| <->/<Page Down> | Decrease the numeric value or make changes (Diminuir o valor numérico ou fazer alterações) |
| <F1> | Show descriptions of the function keys (Mostrar descrições das teclas de função) |
| <F2> | Switch to Easy Mode (Alternar para o modo fácil) |
| <F3> | Save the current BIOS settings to a profile (Salvar as configurações atuais do BIOS em um perfil) |
| <F4> | Load the BIOS settings from a profile created before (Carregar as configurações do BIOS de um perfil criado antes) |
| <F5> | Restore the previous BIOS settings for the current submenus (Restaurar as configurações anteriores do BIOS para os submenus atuais) |
| <F6> | Display the Smart Fan 5 screen (Exibir a tela do Smart Fan 5) |
| <F7> | Load the Optimized BIOS default settings for the current submenus (Carregar as configurações padrão otimizadas do BIOS para os submenus atuais) |
| <F8> | Access the Q-Flash utility (Acessar o utilitário Q-Flash) |
| <F10> | Save all the changes and exit the BIOS Setup program (Salvar todas as alterações e sair do programa de configuração do BIOS) |
| <F11> | Switch to the Favorites submenu (Alternar para o submenu Favoritos) |
| <F12> | Capture the current screen as an image and save it to your USB drive (Capture a tela atual como uma imagem e salve-a em sua unidade USB) |
| <Insert> | Add or remove a favorite option (Adicionar ou remover uma opção favorita) |
| <Ctrl>+<S> | Display information on the installed memory (Exibir informações sobre a memória instalada) |
| <Esc> | Main Menu: Exit the BIOS Setup program (Menu principal: sair do programa de configuração do BIOS) Submenus: Exit current submenu (Submenus: sair do submenu atual) |
Favoritos (F11)
Defina suas opções usadas com frequência como seus favoritos e use a tecla <F11> para alternar rapidamente para a página onde todas as suas opções favoritas estão localizadas. Para adicionar ou remover uma opção favorita, vá para sua página original e pressione <Insert> na opção. A opção é marcada com um sinal de estrela se definida como "favorite" (favorita).
Tweaker
A estabilidade do sistema com as configurações de overclock/sobretensão que você fez depende das configurações gerais do sistema. Fazer overclock/sobretensão incorretamente pode resultar em danos à CPU, chipset ou memória e reduzir a vida útil desses componentes. Esta página destina-se apenas a usuários avançados e recomendamos que você não altere as configurações padrão para evitar instabilidade do sistema ou outros resultados inesperados. (Alterar inadequadamente as configurações pode resultar na falha de inicialização do sistema. Se isso ocorrer, limpe os valores do CMOS e redefina a placa para os valores padrão.)
CPU Clock Ratio
Permite alterar a taxa de clock da CPU instalada. A faixa ajustável depende da CPU instalada.
Ring Ratio
Permite definir a taxa CPU Uncore. A faixa ajustável depende da CPU que está sendo usada. (Padrão: Auto)
IGP Ratio (Observação)
Permite definir a taxa de gráficos. (Padrão: Auto)
AVX Offset (Observação)
AVX offset é o offset negativo da taxa AVX.
Advanced CPU Settings
CPU Over Temperature Protection(Observação)
Permite ajustar o valor de offset TJ Max. (Padrão: Auto)
FCLK Frequency for Early Power On
Permite definir a frequência FCLK. As opções são: Normal (800 MHz), 1 GHz, 400 MHz. (Padrão: 1 GHz)
Hyper-Threading Technology
Permite determinar se deve habilitar a tecnologia multi-threading ao usar uma CPU Intel® que oferece suporte a essa função. Este recurso funciona apenas para sistemas operacionais que oferecem suporte ao modo multi-processador. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
No. of CPU Cores Enabled
Permite selecionar o número de núcleos de CPU para habilitar em uma CPU multi-core Intel® (o número de núcleos de CPU pode variar de acordo com a CPU). Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
VT-d
Ativa ou desativa a tecnologia de virtualização Intel® para E/S direcionada. (Padrão: Ativado)
(Observação) Este item está presente apenas quando você instala uma CPU que oferece suporte a este recurso. Para obter mais informações sobre os recursos exclusivos das CPUs Intel ®, visite o site da Intel.
Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Observação)
Ativa ou desativa a tecnologia Intel® Speed Shift. Habilitar este recurso permite que o processador aumente sua frequência operacional mais rapidamente e, em seguida, melhora a capacidade de resposta do sistema. (Padrão: Ativado)
CPU Thermal Monitor (Observação)
Ativa ou desativa a função Intel® Thermal Monitor, uma função de proteção contra superaquecimento da CPU. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas quando a CPU estiver superaquecida. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
Ring to Core offset (Down Bin)
Permite determinar se deve desativar a função de redução automática da taxa CPU Ring. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
CPU EIST Function (Observação)
Ativa ou desativa a tecnologia Enhanced Intel® Speed Step (EIST). Dependendo do carregamento da CPU, a tecnologia Intel® EIST pode diminuir de forma dinâmica e eficaz a tensão da CPU e a frequência do núcleo para diminuir o consumo médio de energia e a produção de calor. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
Race To Halt (RTH) (Observação)/Energy Efficient Turbo (Observação)
Ativa ou desativa as configurações relacionadas à economia de energia da CPU.
Voltage Optimization
Permite determinar se deve habilitar a otimização de tensão para reduzir o consumo de energia. (Padrão: Auto)
Intel(R) Turbo Boost Technology (Observação)
Permite determinar se deve habilitar a tecnologia Intel® CPU Turbo Boost. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
Intel(R) Turbo Boost Max Technology 3.0 (Observação)
Ativa ou desativa a tecnologia Intel® Turbo Boost Max Technology 3.0. A tecnologia Intel® Turbo Boost Max Technology 3.0 permite que o sistema identifique o núcleo de melhor desempenho do processador e permite que você direcione manualmente as cargas de trabalho mais críticas para ele. Você pode até ajustar a frequência de cada núcleo individualmente para otimização de desempenho. (Padrão: Ativado)
CPU Flex Ratio Override
Ativa ou desativa o CPU Flex Ratio. A taxa máxima de clock da CPU será baseada no valor CPU Flex Ratio Settings se CPU Clock Ratio estiver definido como Auto. (Padrão: Desativado)
CPU Flex Ratio Settings
Permite definir o CPU Flex Ratio. A faixa ajustável pode variar de acordo com a CPU.
Active Turbo Ratios
Turbo Ratio
Permite definir as taxas Turbo da CPU para diferentes números de núcleos ativos. Auto define as taxas Turbo da CPU de acordo com as especificações da CPU. Este item é configurável somente quando Active Turbo Ratios está definido como Enabled. (Padrão: Auto)
C-States Control
CPU Enhanced Halt (C1E)
Ativa ou desativa a função Intel® CPU Enhanced Halt (C1E), uma função de economia de energia da CPU no estado de paralisação do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de paralisação do sistema para diminuir o consumo de energia. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável somente quando C-States Control está definido como Enabled. (Padrão: Auto)
(Observação) Este item está presente apenas quando você instala uma CPU que oferece suporte a este recurso. Para obter mais informações sobre os recursos exclusivos das CPUs Intel ®, visite o site da Intel.
C3 State Support (Observação)
Permite determinar se deve deixar a CPU entrar no modo C3 no estado de paralisação do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de paralisação do sistema para diminuir o consumo de energia. O estado C3 é um estado de economia de energia mais aprimorado do que o C1. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável somente quando C-States Control está definido como Enabled. (Padrão: Auto)
C6/C7 State Support
Permite determinar se deve deixar a CPU entrar no modo C6/C7 no estado de paralisação do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de paralisação do sistema para diminuir o consumo de energia. O estado C6/C7 é um estado de economia de energia mais aprimorado do que o C3. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável somente quando C-States Control está definido como Enabled. (Padrão: Auto)
Suporte ao estado C8 (Nota)
Permite que você determine se deseja permitir que a CPU entre no modo C8 no estado de parada do sistema. Quando ativado, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de parada do sistema para diminuir o consumo de energia. O estado C8 é um estado de economia de energia mais aprimorado do que o C6/C7. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States Control está definido como Enabled (Ativado). (Padrão: Auto)
Suporte ao estado C10 (Nota)
Permite que você determine se deseja permitir que a CPU entre no modo C10 no estado de parada do sistema. Quando ativado, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de parada do sistema para diminuir o consumo de energia. O estado C10 é um estado de economia de energia mais aprimorado do que o C8. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States Control está definido como Enabled (Ativado). (Padrão: Auto)
Limite do estado C do pacote (Nota)
Permite que você especifique o limite do estado C para o processador. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States Control está definido como Enabled (Ativado). (Padrão: Auto)
Limites de energia Turbo
Permite que você defina um limite de energia para o modo CPU Turbo. Quando o consumo de energia da CPU excede o limite de energia especificado, a CPU reduz automaticamente a frequência do núcleo para reduzir a energia. Auto define o limite de energia de acordo com as especificações da CPU. (Padrão: Auto)
TDP do limite de energia do pacote (Watts) / Tempo do limite de energia do pacote
Permite que você defina o limite de energia para o modo CPU Turbo e quanto tempo leva para operar no limite de energia especificado. Se o valor especificado for excedido, a CPU reduzirá automaticamente a frequência do núcleo para reduzir a energia. Auto define o limite de energia de acordo com as especificações da CPU. Este item é configurável apenas quando Turbo Power Limits está definido como Enabled (Ativado). (Padrão: Auto)
Limite de energia DRAM / Tempo de limite de energia DRAM
Permite que você defina o limite de energia para o modo Turbo de memória e quanto tempo leva para operar no limite de energia especificado. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando Turbo Power Limits está definido como Enabled (Ativado). (Padrão: Auto)
Limite de corrente do núcleo (Amps)
Permite que você defina um limite de corrente para o modo CPU Turbo. Quando a corrente da CPU excede o limite de corrente especificado, a CPU reduz automaticamente a frequência do núcleo para reduzir a corrente. Auto define o limite de energia de acordo com as especificações da CPU. Este item é configurável apenas quando Turbo Power Limits está definido como Enabled (Ativado). (Padrão: Auto)
Controle de limite Turbo por núcleo(Nota)
Permite controlar cada limite de núcleo da CPU separadamente. (Padrão: Auto)
(Nota) Este item está presente apenas quando você instala uma CPU que oferece suporte a este recurso. Para obter mais informações sobre os recursos exclusivos das CPUs Intel ®, visite o site da Intel.
Extreme Memory Profile (X.M.P.) (Nota)
Permite que o BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.
Disabled Desativa esta função. (Padrão)
Profile1 Usa as configurações do Perfil 1.
Profile2 (Nota) Usa as configurações do Perfil 2.
Multiplicador de memória do sistema
Permite que você defina o multiplicador de memória do sistema. Auto define o multiplicador de memória de acordo com os dados SPD da memória. (Padrão: Auto)
Clock de referência da memória
Permite ajustar manualmente o clock de referência da memória. (Padrão: Auto)
Taxa ímpar de memória (100/133 ou 200/266)
Enabled (Ativado) permite que o Qclk seja executado em frequência ímpar. (Padrão: Auto)
Configurações avançadas de memória
Ajuste do multiplicador de memória
Fornece diferentes níveis de ajuste automático da memória. (Padrão: Auto)
Intercalação de canal
Ativa ou desativa a intercalação de canal de memória. Enabled (Ativado) permite que o sistema acesse simultaneamente diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
Intercalação de classificação
Ativa ou desativa a intercalação de classificação de memória. Enabled (Ativado) permite que o sistema acesse simultaneamente diferentes classificações da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
Modo de inicialização da memória
Fornece métodos de detecção e treinamento de memória.
Auto Permite que o BIOS configure automaticamente esta configuração. (Padrão)
Normal O BIOS executa automaticamente o treinamento da memória. Observe que, se o sistema se tornar instável ou não inicializável, tente limpar os valores do CMOS e redefinir a placa para os valores padrão. (Consulte as apresentações do jumper de bateria/limpeza do CMOS para saber como limpar os valores do CMOS.)
Enable Fast Boot (Ativar inicialização rápida) Ignorar a detecção e o treinamento da memória em alguns critérios específicos para uma inicialização mais rápida da memória.
Disable Fast Boot (Desativar inicialização rápida) Detectar e treinar a memória em cada inicialização.
Tempo de memória em tempo real
Permite ajustar os tempos de memória após o estágio do BIOS. (Padrão: Auto)
Configurações de aprimoramento de memória
Fornece várias configurações de aprimoramento de desempenho de memória: Relax OC, Enhanced Stability (Estabilidade aprimorada), Normal, Enhanced Performance (Desempenho aprimorado), High Frequency (Alta frequência), High Density (Alta densidade) e DDR-4500+. (Padrão: Auto)
Mensagem de detecção de canal de memória
Permite que você determine se deseja exibir uma mensagem de alerta quando a memória não estiver instalada no canal de memória ideal. (Padrão: Ativado)
ƒ Informações SPD
Exibe informações sobre a memória instalada.
(Nota) Este item está presente apenas quando você instala uma CPU e um módulo de memória que oferecem suporte a este recurso.
Tempos dos canais de memória
Controle de tempo padrão dos canais, Controle de tempo avançado dos canais, Controle de tempo diverso dos canais
Estas seções fornecem configurações de tempo de memória. Nota: Seu sistema pode se tornar instável ou falhar ao inicializar depois que você fizer alterações nos tempos de memória. Se isso ocorrer, redefina a placa para os valores padrão carregando os padrões otimizados ou limpando os valores do CMOS.
Modo de voltagem Vcore/Vcore da CPU/Vcore dinâmico (DVID)/Voltagem adaptativa BCLK/Voltagem gráfica da CPU (VAXG)/Voltagem DRAM (CH A/B)
Esses itens permitem que você ajuste as voltagens Vcore da CPU e da memória.
Configurações Avançadas de Voltagem
Este submenu permite que você configure o nível de Calibração da Linha de Carga, o nível de proteção contra sobretensão e o nível de proteção contra sobrecorrente.
Configurações
Platform Power
Platform Power Management
Ativa ou desativa a função Active State Power Management (ASPM). (Padrão: Desativado)
PEG ASPM
Permite configurar o modo ASPM para o dispositivo conectado ao barramento CPU PEG. Este item só pode ser configurado quando Platform Power Management estiver definido como Enabled (Ativado). (Padrão: Desativado)
PCH ASPM
Permite configurar o modo ASPM para o dispositivo conectado ao barramento PCI Express do chipset. Este item só pode ser configurado quando Platform Power Management estiver definido como Enabled (Ativado). (Padrão: Desativado)
DMI ASPM
Permite configurar o modo ASPM para o lado da CPU e o lado do chipset do link DMI. Este item só pode ser configurado quando Platform Power Management estiver definido como Enabled (Ativado). (Padrão: Desativado)
Power On By Keyboard
Permite que o sistema seja ligado por um evento de despertar do teclado PS/2.
Observação: para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no cabo +5VSB.
Disabled Desativa esta função. (Padrão)
Password Defina uma senha com 1 a 5 caracteres para ligar o sistema.
Keyboard 98 Pressione o botão POWER no teclado Windows 98 para ligar o sistema.
Any Key Pressione qualquer tecla para ligar o sistema.
Power On Password
Defina a senha quando Power On By Keyboard estiver definido como Password (Senha).
Pressione <Enter> neste item e defina uma senha com até 5 caracteres e pressione <Enter> para aceitar. Para ligar o sistema, digite a senha e pressione <Enter>.
Observação: para cancelar a senha, pressione <Enter> neste item. Quando solicitado a senha, pressione <Enter> novamente sem digitar a senha para limpar as configurações de senha.
Power On By Mouse
Permite que o sistema seja ligado por um evento de despertar do mouse PS/2.
Observação: para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no cabo +5VSB.
Disabled Desativa esta função. (Padrão)
Move Mova o mouse para ligar o sistema.
Double Click Clique duas vezes no botão esquerdo do mouse para ligar o sistema.
ErP
Determina se o sistema deve consumir menos energia no estado S5 (desligamento). (Padrão: Desativado)
Observação: quando este item estiver definido como Enabled (Ativado), as seguintes funções ficarão indisponíveis: Resume by Alarm, power on by mouse e power on by keyboard.
Soft-Off by PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS usando o botão liga/desliga.
Instant-Off Pressione o botão liga/desliga e o sistema será desligado instantaneamente. (Padrão)
Delay 4 Sec. Pressione e segure o botão liga/desliga por 4 segundos para desligar o sistema. Se o botão liga/desliga for pressionado por menos de 4 segundos, o sistema entrará no modo de suspensão.
Resume by Alarm
Determina se o sistema deve ser ligado em um horário desejado. (Padrão: Desativado) Se ativado, defina a data e a hora da seguinte forma:
Wake up day: Ligue o sistema em um horário específico em cada dia ou em um dia específico do mês.
Wake up hour/minute/second: Defina a hora em que o sistema será ligado automaticamente.
Observação: ao usar esta função, evite o desligamento inadequado do sistema operacional ou a remoção da alimentação CA, ou as configurações podem não ser eficazes.
Power Loading
Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com baixa carga, uma autoproteção será ativada, fazendo com que ela desligue ou falhe. Se isso ocorrer, defina como Enabled (Ativado). Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
RC6(Render Standby)
Permite determinar se os gráficos integrados devem entrar no modo de espera para diminuir o consumo de energia. (Padrão: Ativado)
AC BACK
Determina o estado do sistema após o retorno da energia de uma perda de energia CA.
Memory O sistema retorna ao seu último estado de ativação conhecido após o retorno da energia CA.
Always On O sistema é ligado após o retorno da energia CA.
Always Off O sistema permanece desligado após o retorno da energia CA. (Padrão)
IO Ports
Initial Display Output
Especifica a primeira inicialização da tela do monitor da placa de vídeo PCI Express instalada ou dos gráficos integrados.
IGFX (Observação) Define os gráficos integrados como a primeira tela.
PCIe 1 Slot Define a placa de vídeo no slot PCIEX16 como a primeira tela. (Padrão)
Internal Graphics
Ativa ou desativa a função de gráficos integrados. (Padrão: Auto)
DVMT Pre-Allocated
Permite definir o tamanho da memória gráfica integrada. As opções são: 0M~512M. (Padrão: 64M)
DVMT Total Gfx Mem
Permite alocar o tamanho da memória DVMT dos gráficos integrados. As opções são: 128M, 256M, MAX. (Padrão: 256M)
Aperture Size
Permite definir a quantidade máxima de memória do sistema que pode ser alocada para a placa de vídeo. As opções são: 128 MB, 256 MB, 512 MB, 1024 MB e 2048 MB. (Padrão: 256 MB)
Onboard LAN Controller
Ativa ou desativa a função LAN integrada. (Padrão: Ativado)
Se você deseja instalar uma placa de rede adicional de terceiros em vez de usar a LAN integrada, defina este item como Disabled (Desativado).
(Observação) Este item está presente apenas quando você instala uma CPU que suporta este recurso.
Audio Controller
Ativa ou desativa a função de áudio integrada. (Padrão: Ativado)
Se você deseja instalar uma placa de áudio adicional de terceiros em vez de usar o áudio integrado, defina este item como Disabled (Desativado).
Above 4G Decoding
Ativa ou desativa dispositivos compatíveis com 64 bits para serem decodificados no espaço de endereço acima de 4 GB (somente se o seu sistema suportar decodificação PCI de 64 bits). Defina como Enabled (Ativado) se mais de uma placa de vídeo avançada estiver instalada e seus drivers não puderem ser iniciados ao entrar no sistema operacional (devido ao espaço de endereço de memória limitado de 4 GB). (Padrão: Desativado)
IOAPIC 24-119 Entries
Ativa ou desativa esta função. (Padrão: Ativado)
Super IO Configuration
Serial Port
Ativa ou desativa a porta serial integrada. (Padrão: Ativado)
USB Configuration
Legacy USB Support
Permite que o teclado/mouse USB seja usado no MS-DOS. (Padrão: Ativado)
XHCI Hand-off
Determina se deve ativar o recurso XHCI Hand-off para um sistema operacional sem suporte a XHCI Hand-off. (Padrão: Ativado)
USB Mass Storage Driver Support
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Padrão: Ativado)
Mass Storage Devices
Exibe uma lista de dispositivos de armazenamento em massa USB conectados. Este item aparece apenas quando um dispositivo de armazenamento USB está instalado.
Configuração da Pilha de Rede
Pilha de Rede
Desativa ou ativa a inicialização pela rede para instalar um SO de formato GPT, como a instalação do SO pelo servidor dos Serviços de Implantação do Windows. (Padrão: Desativado)
Suporte a IPv4 PXE
Ativa ou desativa o suporte a IPv4 PXE. Este item é configurável somente quando a Pilha de Rede está ativada.
Suporte a HTTP IPv4
Ativa ou desativa o suporte à inicialização HTTP para IPv4. Este item é configurável somente quando a Pilha de Rede está ativada.
Suporte a IPv6 PXE
Ativa ou desativa o suporte a IPv6 PXE. Este item é configurável somente quando a Pilha de Rede está ativada.
Suporte a HTTP IPv6
Ativa ou desativa o suporte à inicialização HTTP para IPv6. Este item é configurável somente quando a Pilha de Rede está ativada.
Tempo de espera de inicialização PXE
Permite configurar quanto tempo esperar antes de pressionar <Esc> para abortar a inicialização PXE. Este item é configurável somente quando a Pilha de Rede está ativada. (Padrão: 0)
Contagem de detecção de mídia
Permite definir o número de vezes para verificar a presença de mídia. Este item é configurável somente quando
a Pilha de Rede está ativada. (Padrão: 1)
Configuração NVMe
Exibe informações sobre seu SSD PCIe M.2 NVME, se instalado.
Configuração SATA e RST
Controlador(es) SATA
Ativa ou desativa os controladores SATA integrados. (Padrão: Ativado)
Seleção do Modo SATA
Ativa ou desativa o RAID para os controladores SATA integrados no Chipset ou configura os controladores SATA para o modo AHCI.
Intel RST Premium com Aceleração do Sistema Intel Optane Ativa o RAID para o controlador SATA.
AHCI Configura os controladores SATA para o modo AHCI. Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o driver de armazenamento habilite recursos Serial ATA avançados, como Native Command Queuing e hot plug. (Padrão)
Suporte LPM Agressivo
Ativa ou desativa o recurso de economia de energia, ALPM (Aggressive Link Power Management), para os controladores SATA do Chipset. (Padrão: Desativado)
Porta 0/1/2/3
Ativa ou desativa cada porta SATA. (Padrão: Ativado)
Hot plug
Ativa ou desativa a capacidade de hot plug para cada porta SATA. (Padrão: Desativado)
Configurado como eSATA
Ativa ou desativa o suporte para dispositivos SATA externos.
EZ RAID
Permite configurar rapidamente um array RAID. Consulte o capítulo "Configuring a RAID Set" (Configurando um Conjunto RAID) para obter instruções sobre como configurar um array RAID.
Controlador da família Realtek PCIe GBE
Este submenu fornece informações sobre a configuração da LAN e as opções de configuração relacionadas.
Diversos
LEDs no Estado de Energia Ligado do Sistema
Permite ativar ou desativar a iluminação LED da placa-mãe quando o sistema está ligado.
Desligado Desativa o modo de iluminação selecionado quando o sistema está ligado.
Ligado Ativa o modo de iluminação selecionado quando o sistema está ligado. (Padrão)
Intel Platform Trust Technology (PTT)
Ativa ou desativa a Tecnologia PTT Intel®. (Padrão: Desativado)
Software Guard Extensions (SGX)
Ativa ou desativa a tecnologia Intel® Software Guard Extensions. Esse recurso permite que o software legal opere em um ambiente seguro e protege o software contra ataques de software malicioso. A opção Software Controlled (Controlado por Software) permite ativar ou desativar esse recurso com um aplicativo fornecido pela Intel. (Padrão: Controlado por Software)
Max Link Speed
Permite definir o modo de operação dos slots PCI Express para Gen 1, Gen 2 ou Gen 3. O modo de operação real está sujeito à especificação de hardware de cada slot. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
Aprimoramento 3DMark01
Permite determinar se deve aprimorar algum desempenho de benchmark legado. (Padrão: Desativado)
Computação Confiável
Ativa ou desativa o Trusted Platform Module (TPM).
Status de Integridade do PC
Redefinir Status de Abertura do Gabinete
Desativado Mantém ou limpa o registro do status anterior de intrusão no chassi. (Padrão)
Ativado Limpa o registro do status anterior de intrusão no chassi e o campo Case Open (Gabinete Aberto) mostrará "No" (Não) na próxima inicialização.
Gabinete Aberto
Exibe o status de detecção do dispositivo de detecção de intrusão no chassi conectado ao cabeçalho CI da placa-mãe. Se a tampa do chassi do sistema for removida, este campo mostrará "Yes" (Sim), caso contrário, mostrará "No" (Não). Para limpar o registro de status de intrusão no chassi, defina Reset Case Open Status (Redefinir Status de Abertura do Gabinete) como Enabled (Ativado), salve as configurações no CMOS e reinicie o sistema.
CPU Vcore/CPU VCCSA/Tensão do canal A/B da DRAM/+3,3V/+5V/+12V/CPU VAXG
Exibe as tensões atuais do sistema.
Smart Fan 5 & Monitor
Permite selecionar um alvo para monitorar e fazer ajustes adicionais. (Padrão: CPU FAN)
Controle de Velocidade do Ventilador
Permite determinar se deve ativar a função de controle de velocidade do ventilador e ajustar a velocidade do ventilador.
Normal Permite que o ventilador funcione em diferentes velocidades de acordo com a temperatura. Você pode ajustar a velocidade do ventilador com o System Information Viewer com base nos requisitos do sistema. (Padrão)
Silencioso Permite que o ventilador funcione em baixas velocidades.
Manual Permite controlar a velocidade do ventilador no gráfico de curvas.
Velocidade Máxima Permite que o ventilador funcione em velocidades máximas.
Fan Control Use Temperature Input
Permite selecionar a temperatura de referência para o controle de velocidade do ventilador.
Temperature Interval
Permite selecionar o intervalo de temperatura para a mudança de velocidade do ventilador.
Fan Control Mode
Auto Permite que o BIOS detecte automaticamente o tipo de ventilador instalado e define o modo de controle ideal. (Padrão)
Voltage O modo de voltagem é recomendado para um ventilador de 3 pinos.
PWM O modo PWM é recomendado para um ventilador de 4 pinos.
Fan Stop
Ativa ou desativa a função de parada do ventilador. Você pode definir o limite de temperatura usando a curva de temperatura. O ventilador para de funcionar quando a temperatura está abaixo do limite. (Padrão: Desativado)
Temperature
Exibe a temperatura atual da área alvo selecionada.
Fan Speed
Exibe as velocidades atuais do ventilador.
Flow Rate
Exibe a taxa de fluxo do seu sistema de resfriamento a água.
Temperature Warning Control
Define o limite de aviso para a temperatura. Quando a temperatura excede o limite, o BIOS emite um som de aviso. As opções são: Desativado (padrão), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
Aviso de falha da ventoinha
Permite que o sistema emita um som de aviso se a ventoinha não estiver conectada ou falhar. Verifique a condição da ventoinha ou a conexão da ventoinha quando isso ocorrer. (Padrão: Desativado)
Informações do Sistema
Esta seção fornece informações sobre o modelo da sua placa-mãe e a versão da BIOS. Você também pode selecionar o idioma padrão usado pela BIOS e definir manualmente a hora do sistema.
Nível de Acesso
Exibe o nível de acesso atual dependendo do tipo de proteção por senha usada. (Se nenhuma senha for definida, o padrão será exibido como Administrator.) O nível de Administrador permite que você faça alterações em todas as configurações da BIOS; o nível de Usuário só permite que você faça alterações em certas configurações da BIOS, mas não em todas.
Idioma do Sistema
Seleciona o idioma padrão usado pela BIOS.
Data do Sistema
Define a data do sistema. O formato da data é semana (somente leitura), mês, data e ano. Use <Enter> para alternar entre os campos Mês, Data e Ano e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
Hora do Sistema
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Use <Enter> para alternar entre os campos Hora, Minuto e Segundo e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
Informações sobre Dispositivos Conectados
Exibe informações sobre seus dispositivos PCI Express e M.2, se instalados.
Q-Flash
Permite que você acesse o utilitário Q-Flash para atualizar a BIOS ou fazer backup da configuração atual da BIOS.
Boot
Estado de NumLock na Inicialização
Ativa ou desativa o recurso Numlock no teclado numérico do teclado após o POST. (Padrão: Ligado)
Opção de Segurança
Especifica se uma senha é necessária sempre que o sistema é inicializado ou apenas quando você entra na Configuração da BIOS. Depois de configurar este item, defina as senhas no item Senha do Administrador/Senha do Usuário.
Setup Uma senha é necessária apenas para entrar no programa de Configuração da BIOS.
System Uma senha é necessária para inicializar o sistema e para entrar no programa de Configuração da BIOS. (Padrão)
Mostrar LOGO em Tela Cheia
Permite que você determine se deseja exibir o Logotipo da GIGABYTE na inicialização do sistema. Disabled (Desativado) ignora o Logotipo da GIGABYTE quando o sistema é iniciado. (Padrão: Ativado)
Prioridades de Opção de Boot
Especifica a ordem geral de boot dos dispositivos disponíveis. Dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a string "UEFI:" na lista de dispositivos de boot. Para fazer o boot a partir de um sistema operacional que suporte o particionamento GPT, selecione o dispositivo prefixado com a string "UEFI:".
Ou, se você quiser instalar um sistema operacional que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade óptica que contém o disco de instalação do Windows 10 de 64 bits e é prefixada com a string "UEFI:".
Boot Rápido
Ativa ou desativa o Boot Rápido para encurtar o processo de boot do SO. Ultra Fast (Ultra Rápido) fornece a velocidade de boot mais rápida. (Padrão: Desativar Link)
Suporte SATA
Apenas Dispositivos SATA do Último Boot Exceto pela unidade de boot anterior, todos os dispositivos SATA são desativados antes que o processo de boot do SO seja concluído. (Padrão)
Todos os Dispositivos SATA Todos os dispositivos SATA são funcionais no sistema operacional e durante o POST.
Este item é configurável apenas quando o Boot Rápido está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).
Suporte VGA
Permite que você selecione qual tipo de sistema operacional inicializar.
Auto Ativa apenas a ROM de opção legada.
Driver EFI Ativa a ROM de opção EFI. (Padrão)
Este item é configurável apenas quando o Boot Rápido está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).
Suporte USB
Desativar Link Todos os dispositivos USB são desativados antes que o processo de boot do SO seja concluído.
Inicialização Completa Todos os dispositivos USB são funcionais no sistema operacional e durante o POST. (Padrão)
Inicialização Parcial Parte dos dispositivos USB são desativados antes que o processo de boot do SO seja concluído.
Este item é configurável apenas quando o Boot Rápido está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido). Esta função é desativada quando o Boot Rápido está definido como Ultra Fast (Ultra Rápido).
Suporte a Dispositivos PS2
Desativar Link Todos os dispositivos PS/2 são desativados antes que o processo de boot do SO seja concluído.
Ativado Todos os dispositivos PS/2 são funcionais no sistema operacional e durante o POST. (Padrão)
Este item é configurável apenas quando o Boot Rápido está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido). Esta função é desativada quando o Boot Rápido está definido como Ultra Fast (Ultra Rápido).
Suporte ao Driver de Pilha de Rede
Desativar Link Desativa o boot a partir da rede. (Padrão)
Ativado Ativa o boot a partir da rede.
Este item é configurável apenas quando o Boot Rápido está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).
Próximo Boot Após Queda de Energia CA
Boot Normal Ativa a inicialização normal após o retorno da energia CA. (Padrão)
Boot Rápido Mantém as configurações de Boot Rápido após o retorno da energia CA. Este item é configurável apenas quando o Boot Rápido está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).
Velocidade do Mouse
Permite que você defina a velocidade de movimento do cursor do mouse. (Padrão: 1 X)
Recursos do Windows 10
Permite que você selecione o sistema operacional a ser instalado. (Padrão: Windows 10)
Suporte CSM
Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de boot de PC legado.
Desativado Desativa o UEFI CSM e suporta apenas o processo de boot UEFI BIOS. (Padrão)
Ativado Ativa o UEFI CSM.
LAN PXE Boot Option ROM
Permite que você selecione se deseja ativar a ROM de opção legada para o controlador LAN. (Padrão: Desativado) Este item é configurável apenas quando o Suporte CSM está definido como Enabled (Ativado). & Controle de Opção de Boot de Armazenamento
Permite que você selecione se deseja ativar a ROM de opção UEFI ou legada para o controlador do dispositivo de armazenamento.
Não iniciar Desativa a ROM de opção.
UEFI Ativa apenas a ROM de opção UEFI.
Legado Ativa apenas a ROM de opção legada. (Padrão)
Este item é configurável apenas quando o Suporte CSM está definido como Enabled (Ativado).
Outros dispositivos PCI
Permite que você selecione se deseja ativar a ROM de opção UEFI ou Legada para o controlador do dispositivo PCI, exceto para os controladores LAN, dispositivo de armazenamento e gráficos.
Não iniciar Desativa a ROM de opção.
UEFI Ativa apenas a ROM de opção UEFI. (Padrão)
Legado Ativa apenas a ROM de opção legada.
Este item é configurável apenas quando o Suporte CSM está definido como Enabled (Ativado).
Senha do Administrador
Permite que você configure uma senha de administrador. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na Configuração da BIOS. Diferentemente da senha de usuário, a senha de administrador permite que você faça alterações em todas as configurações da BIOS.
Senha do Usuário
Permite que você configure uma senha de usuário. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na Configuração da BIOS. No entanto, a senha de usuário permite que você faça alterações apenas em certas configurações da BIOS, mas não em todas.
Para cancelar a senha, pressione <Enter> no item de senha e, quando solicitado a senha, insira a correta primeiro. Quando solicitado uma nova senha, pressione <Enter> sem inserir nenhuma senha. Pressione <Enter> novamente quando solicitado a confirmar.
OBSERVAÇÃO: Antes de definir a Senha do Usuário, certifique-se de definir a Senha do Administrador primeiro.
ƒ Boot Seguro
Permite que você ative ou desative o Boot Seguro e configure as configurações relacionadas. Este item é configurável apenas quando o Suporte CSM está definido como Disabled (Desativado).
Modo de Operação Preferido
Permite que você selecione se deseja entrar no modo Fácil ou no modo Avançado após entrar na Configuração da BIOS. Auto entra no modo da BIOS onde estava da última vez. (Padrão: Auto)
Salvar e Sair
Salvar e Sair da Configuração
Pressione <Enter> neste item e selecione Yes (Sim). Isso salva as alterações no CMOS e sai do programa de Configuração da BIOS. Selecione No (Não) ou pressione <Esc> para retornar ao Menu Principal de Configuração da BIOS.
Sair Sem Salvar
Pressione <Enter> neste item e selecione Yes (Sim). Isso sai da Configuração da BIOS sem salvar as alterações feitas na Configuração da BIOS no CMOS. Selecione No (Não) ou pressione <Esc> para retornar ao Menu Principal de Configuração da BIOS.
Carregar Padrões Otimizados
Pressione <Enter> neste item e selecione Yes (Sim) para carregar as configurações padrão ideais da BIOS. As configurações padrão da BIOS ajudam o sistema a operar em estado ideal. Sempre carregue os padrões otimizados após atualizar a BIOS ou após limpar os valores do CMOS.
Substituição de Boot
Permite que você selecione um dispositivo para inicializar imediatamente. Pressione <Enter> no dispositivo que você selecionar e selecione Yes (Sim) para confirmar. Seu sistema será reiniciado automaticamente e inicializado a partir desse dispositivo.
Salvar Perfis
Esta função permite que você salve as configurações atuais da BIOS em um perfil. Você pode criar até 8 perfis e salvar como Setup Profile 1~ Setup Profile 8. Pressione <Enter> para concluir. Ou você pode selecionar Select File in HDD/FDD/USB (Selecionar Arquivo em HDD/FDD/USB) para salvar o perfil no seu dispositivo de armazenamento.
Carregar Perfis
Se o seu sistema ficar instável e você tiver carregado as configurações padrão da BIOS, você pode usar esta função para carregar as configurações da BIOS de um perfil criado antes, sem os problemas de reconfigurar as configurações da BIOS. Primeiro, selecione o perfil que deseja carregar e pressione <Enter> para concluir. Você pode selecionar Select File in HDD/FDD/USB (Selecionar Arquivo em HDD/FDD/USB) para inserir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pela BIOS, como reverter as configurações da BIOS para as últimas configurações que funcionaram corretamente (último registro bom conhecido).
Configurando um conjunto RAID
Níveis de RAID
| RAID 0 | RAID 1 | RAID 5 | RAID 10 | |
| Mínimo Número de discos rígidos | ≥2 | 2 | ≥3 | 4 |
| Capacidade da matriz | Número de discos rígidos * Tamanho da menor unidade | Tamanho da menor unidade | (Número de discos rígidos -1) * Tamanho da menor unidade | (Número de discos rígidos/2) * Tamanho da menor unidade |
| Tolerância a falhas | Não | Sim | Sim | Sim |
Antes de começar, prepare os seguintes itens:
- Pelo menos dois discos rígidos SATA ou SSDs.(Nota) (Para garantir o desempenho ideal, recomenda-se que você use dois discos rígidos com modelo e capacidade idênticos).
- Disco de instalação do Windows.
- Disco de driver da placa-mãe.
- Uma unidade flash USB.
Configurando o controlador SATA integrado
- Instalando disco(s) rígido(s) SATA em seu computador
Instale os discos rígidos/SSDs nos conectores controlados pelo Chipset Intel® na placa-mãe. Em seguida, conecte os conectores de alimentação da fonte de alimentação aos discos rígidos. - Configurando o modo do controlador SATA na configuração do BIOS
Certifique-se de configurar o modo do controlador SATA corretamente na configuração do BIOS do sistema.
Etapas:
- Ligue o computador e pressione <Delete> para entrar na configuração do BIOS durante o POST (Power-On Self-Test). Vá para Settings\IO Ports\SATA And RST Configuration, certifique-se de que SATA Controller(s) esteja ativado. Para criar RAID, defina SATA Mode Selection para Intel RST Premium With Intel Optane System Acceleration. Em seguida, salve as configurações e reinicie o computador. Nota: ao usar um SSD PCIe, certifique-se de definir o item Use RST Legacy OROM em Settings\IO Ports\SATA And RST Configuration como Disabled e RST Control PCIe Storage Devices como Manual. Em seguida, dependendo do conector M.2 que você usa, defina o item PCIe Storage Dev On Port XX correspondente como RST Controlled. Finalmente, salve as configurações e saia da configuração do BIOS. Se você quiser usar SSDs NVMe PCIe para configurar RAID, certifique-se de definir NVMe RAID mode como Enabled.
- Para usar o recurso EZ RAID, siga as etapas em "C-1". Para configurar o UEFI RAID, siga as etapas em "C-2". Para entrar no RAID ROM herdado, consulte "C-3" para obter mais informações. Finalmente, salve as configurações e saia da configuração do BIOS.
Os menus de configuração do BIOS descritos nesta seção podem diferir das configurações exatas da sua placa-mãe. As opções reais do menu de configuração do BIOS que você verá dependerão da placa-mãe que você tem e da versão do BIOS.
C-1. Usando EZ RAID
As placas-mãe GIGABYTE fornecem o recurso EZ RAID, permitindo que você configure rapidamente um array RAID com etapas simplificadas.
Etapas:
- Depois de reiniciar o computador, entre na configuração do BIOS e vá para Settings\EZ RAID. Pressione <Enter> no item EZ RAID. Selecione o tipo de discos rígidos que você usa para RAID na guia Type e pressione <Enter>.
- Vá para a guia Mode para selecionar um nível RAID. Os níveis de RAID suportados incluem RAID 0, RAID 1, RAID 10 e RAID 5 (as seleções disponíveis dependem do número de discos rígidos instalados). Em seguida, pressione <Enter> para mover para a guia Create. Clique em Proceed para começar. (Nota) Observe que um SSD M.2 PCIe não pode ser usado para criar um conjunto RAID com um disco rígido SATA.
- Depois de concluir, você será levado de volta à tela Intel(R) Rapid Storage Technology. Em RAID Volumes você pode ver o novo volume RAID. Para ver informações mais detalhadas, pressione <Enter> no volume para verificar as informações sobre o nível RAID, tamanho do bloco de faixa, nome da matriz e capacidade da matriz, etc.
C-2. Configuração de UEFI RAID
Etapas:
- Na configuração do BIOS, vá para Boot e defina CSM Support como Disabled. Salve as alterações e saia da configuração do BIOS.
- Depois que o sistema for reinicializado, entre na configuração do BIOS novamente. Em seguida, entre no submenu Settings\IO Ports\Intel(R) Rapid Storage Technology.
- No menu Intel(R) Rapid Storage Technology, pressione <Enter> em Create RAID Volume para entrar na tela Create RAID Volume. Insira um nome de volume com 1 a 16 letras (as letras não podem ser caracteres especiais) no item Name e pressione <Enter>. Em seguida, selecione um nível RAID. Os níveis de RAID suportados incluem RAID 0, RAID 1, RAID 10 e RAID 5 (as seleções disponíveis dependem do número de discos rígidos instalados). Em seguida, use a tecla de seta para baixo para mover para Select Disks.
- No item Select Disks, selecione os discos rígidos a serem incluídos no array RAID. Pressione a tecla <Space> nos discos rígidos a serem selecionados (os discos rígidos selecionados são marcados com "X"). Em seguida, defina o tamanho do bloco de faixa. O tamanho do bloco de faixa pode ser definido de 4 KB a 128 KB. Depois de selecionar o tamanho do bloco de faixa, defina a capacidade do volume.
- Depois de definir a capacidade, mova para Create Volume e pressione <Enter> para começar.
- Depois de concluir, você será levado de volta à tela Intel(R) Rapid Storage Technology. Em RAID Volumes você pode ver o novo volume RAID. Para ver informações mais detalhadas, pressione <Enter> no volume para verificar as informações sobre o nível RAID, tamanho do bloco de faixa, nome da matriz e capacidade da matriz, etc.
C-3. Configurando ROM RAID herdada
Você precisará de uma placa gráfica discreta para entrar no utilitário RAID ROM herdado. Entre no utilitário de configuração do BIOS RAID herdado da Intel® para configurar um array RAID. Ignore esta etapa e prossiga com a instalação do sistema operacional Windows para uma configuração não RAID.
Etapas:
- Na configuração do BIOS, vá para BIOS e defina CSM Support como Enabled e Storage Boot Option Control como Legacy. Em seguida, vá para Settings\IO Ports\SATA And RST Configuration e certifique-se de que Use RST Legacy OROM esteja definido como Enabled. Salve as alterações e saia da configuração do BIOS. Depois que o teste de memória POST começar e antes do início da inicialização do sistema operacional, procure uma mensagem que diga "Press <Ctrl-I> to enter Configuration Utility" (Pressione <Ctrl-I> para entrar no Utilitário de configuração). Pressione <Ctrl> + <I> para entrar no Utilitário de configuração RAID.
- Depois de pressionar <Ctrl> + <I>, a tela MAIN MENU (MENU PRINCIPAL) aparecerá. Se você quiser criar um array RAID, selecione Create RAID Volume (Criar volume RAID) no MENU PRINCIPAL e pressione <Enter>.
- Depois de entrar na tela CREATE VOLUME MENU (MENU CRIAR VOLUME), insira um nome de volume com 1 a 16 letras (as letras não podem ser caracteres especiais) no item Name (Nome) e pressione <Enter>. Em seguida, selecione um nível RAID. Os níveis de RAID suportados incluem RAID 0, RAID 1, RAID 10 e RAID 5 (as seleções disponíveis dependem do número de discos rígidos instalados). Pressione <Enter> para prosseguir.
- No item Disks (Discos), selecione os discos rígidos a serem incluídos no array RAID. Se apenas dois discos rígidos estiverem instalados, eles serão automaticamente atribuídos ao array. Defina o tamanho do bloco de faixa, se necessário. O tamanho do bloco de faixa pode ser definido de 4 KB a 128 KB. Depois de selecionar o tamanho do bloco de faixa, pressione <Enter>.
- Insira a capacidade do array e pressione <Enter>. Finalmente, pressione <Enter> no item Create Volume (Criar volume) para começar a criar o array RAID. Quando for solicitado que você confirme se deseja criar este volume, pressione <Y> para confirmar ou <N> para cancelar.
- Quando concluído, você pode ver informações detalhadas sobre o array RAID na seção DISK/VOLUME INFORMATION (INFORMAÇÕES DO DISCO/VOLUME), incluindo o nível RAID, tamanho do bloco de faixa, nome do array e capacidade do array, etc. Para sair do utilitário RAID BIOS, pressione <Esc> ou selecione 6. Exit (6. Sair) no MAIN MENU (MENU PRINCIPAL).
Visite o site da GIGABYTE para obter detalhes sobre a configuração de um array RAID.
Instale o driver RAID e o sistema operacional
Com as configurações corretas do BIOS, você está pronto para instalar o sistema operacional.
Instalando o sistema operacional
Como alguns sistemas operacionais já incluem o driver RAID, você não precisa instalar um driver RAID separado durante o processo de instalação do Windows. Depois que o sistema operacional for instalado, recomendamos que você instale todos os drivers necessários do disco de driver da placa-mãe usando "Xpress Install" para garantir o desempenho e a compatibilidade do sistema. Se o sistema operacional a ser instalado exigir que você forneça um driver RAID adicional durante o processo de instalação do sistema operacional, consulte as etapas abaixo:
- Copie a pasta IRST em \Boot no disco de driver para sua unidade flash USB.
- Inicialize a partir do disco de instalação do Windows e execute as etapas de instalação padrão do sistema operacional. Quando a tela solicitando que você carregue o driver aparecer, selecione Browse (Procurar).
- Em seguida, procure a unidade flash USB e selecione o local do driver. O local do driver é o seguinte: \IRST\f6flpy-x64
- Quando uma tela como a mostrada aparecer, selecione Intel(R) Chipset SATA/PCIe RST Premium Controller e clique em Next (Avançar) para carregar o driver e continuar a instalação do sistema operacional.
Instalando uma memória Intel® Optane™
Requisitos do sistema
- Memória Intel® Optane™
- A memória Optane™ deve ter pelo menos 16 GB de capacidade e deve ter capacidade igual ou menor do que o disco rígido/SSD a ser acelerado.
- A memória Optane™ não pode ser usada para acelerar um array RAID existente; o disco rígido/SSD acelerado não pode ser incluído em um array RAID.
- O disco rígido/SSD a ser acelerado deve ser um disco rígido SATA ou um SSD M.2 SATA.
- O disco rígido/SSD a ser acelerado pode ser uma unidade de sistema ou uma unidade de dados. A unidade de sistema deve ser formatada em GPT e ter o Windows 10 de 64 bits (ou versão posterior) instalado nela. A unidade de dados também deve ser formatada em GPT.
- O disco de driver da placa-mãe
Diretrizes de instalação
A-1: Instalação no modo AHCI
Se o controlador SATA foi configurado no modo AHCI, siga as etapas abaixo:
- Depois de entrar no sistema operacional, insira o disco de driver da placa-mãe na unidade óptica. Na tela Xpress Install, selecione Intel(R) Optane(TM) Memory System Acceleration (Observação) para instalar. Siga as instruções na tela para continuar. Quando concluído, reinicie o sistema.
- Depois de entrar novamente no sistema operacional, siga as instruções na tela para concluir as configurações e, em seguida, o aplicativo Intel® Optane™ Memory aparecerá automaticamente. Todos os dados na memória Optane™ serão apagados. Certifique-se de fazer backup dos dados antes de continuar. Siga as instruções na tela para prosseguir. Quando concluído, reinicie o sistema.
- Inicie o aplicativo Intel® Optane™ Memory no menu Iniciar e certifique-se de que a memória Intel® Optane™ foi ativada. (O modo do controlador SATA é alterado para "Intel RST Premium With Intel Optane System Acceleration" do modo AHCI. NÃO altere o modo do controlador SATA de volta para AHCI. Isso fará com que a memória Optane™ não funcione corretamente.)
- Se você quiser acelerar a unidade de sistema, você pode selecionar pastas, arquivos ou aplicativos específicos para acelerar usando a função Intel® Optane™ Memory Pinning. (A memória Intel® Optane™ usada deve ter pelo menos 32 GB de capacidade.)
(Observação) Se o sistema já tiver o utilitário Intel® Rapid Storage Technology instalado, você deverá removê-lo primeiro antes de instalar o aplicativo Intel(R) Optane(TM) Memory System Acceleration.
A-2: Instalação no modo Intel RST Premium With Intel Optane System Acceleration
Se o controlador SATA foi configurado no modo Intel RST Premium With Intel Optane System Acceleration, siga as etapas abaixo:
- Depois que o sistema for reiniciado, vá para a configuração do BIOS e certifique-se de que o CSM Support no menu Boot esteja desativado.
- Vá para Settings\IO Ports\SATA And RST Configuration e certifique-se de que USE RST Legacy OROM está desativado e RST Control PCIe Storage Devices está definido como Manual. Se você quiser habilitar a memória Optane™ instalada no conector M.2, defina PCIe Storage Device on Port 21 como RST Controlled.
- Entre no sistema operacional, inicie o utilitário Intel® Rapid Storage Technology no menu Iniciar e, em seguida, ative a memória Intel® Optane™ na tela Intel® Optane™ Memory.
- Inicie o utilitário Intel® Rapid Storage Technology no menu Iniciar e certifique-se de que a memória Intel® Optane™ foi ativada. Se você quiser acelerar a unidade de sistema, você pode selecionar pastas, arquivos ou aplicativos específicos para acelerar usando a função Intel® Optane™ Memory Pinning. (A memória Intel® Optane™ usada deve ter pelo menos 32 GB de capacidade.)
- Uma memória Optane™ não pode ser usada para acelerar um SSD M.2 PCIe.
- Não remova abruptamente a memória Optane™. Isso fará com que o sistema operacional pare de funcionar corretamente.
- Se você quiser alterar/remover a memória Optane™, você deve desativá-la usando o aplicativo Intel® Rapid Storage Technology ou Intel(R) Optane™ Memory primeiro.
- Depois de habilitar a memória Optane™, as configurações do BIOS relacionadas permanecerão mesmo após uma atualização do BIOS.
Instalação de drivers
- Antes de instalar os drivers, primeiro instale o sistema operacional.
- Depois de instalar o sistema operacional, insira o disco de driver da placa-mãe na unidade óptica. Clique na mensagem "Toque para escolher o que acontece com este disco" no canto superior direito da tela e selecione "Executar Run.exe." (Ou vá para Meu Computador, clique duas vezes na unidade óptica e execute o programa Run.exe.)
"Xpress Install" (Instalação expressa) verificará automaticamente seu sistema e, em seguida, listará todos os drivers recomendados para instalar. Você pode clicar no botão Xpress Install (Instalação expressa) e "Xpress Install" (Instalação expressa) instalará todos os drivers selecionados. Ou clique na seta
ícone para instalar individualmente os drivers que você precisa.
Visite o site da GIGABYTE para obter mais informações sobre o software.
Visite o site da GIGABYTE para obter mais informações sobre solução de problemas.
Contate-nos
GIGA-BYTE TECHNOLOGY CO., LTD.
Endereço: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte técnico e não técnico (Vendas/Marketing): https://esupport.gigabyte.com
Endereço WEB (inglês): https://www.gigabyte.com
Endereço WEB (chinês): https://www.gigabyte.com/tw
- GIGABYTE eSupport
Para enviar uma pergunta técnica ou não técnica (Vendas/Marketing), acesse: https://esupport.gigabyte.com
Referências
Baixar manual
Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
Baixar Manual do Gigabyte B460M H
