Gigabyte B460M H Manual

Isi

1 Mengidentifikasi Revisi Motherboard Anda
2 Tata Letak Motherboard B460M H
3 Pemasangan Perangkat Keras
4 Pengaturan BIOS
5 Mengonfigurasi Set RAID
6 Memasang Memori Intel Optane
7 Instalasi Driver
8 Hubungi Kami
9 Referensi
10 Unduh manual
11 Dalam Bahasa Lain

Untuk detail produk lebih lanjut, silakan kunjungi situs web GIGABYTE.

Untuk mengurangi dampak pemanasan global, bahan kemasan produk ini dapat didaur ulang dan digunakan kembali. GIGABYTE bekerja sama dengan Anda untuk melindungi lingkungan.

Untuk informasi terkait produk, periksa di situs web kami di: https://www.gigabyte.com

Mengidentifikasi Revisi Motherboard Anda

Nomor revisi pada motherboard Anda terlihat seperti ini: "REV: X.X." Contohnya, "REV: 1.0" berarti revisi motherboard adalah 1.0. Periksa revisi motherboard Anda sebelum memperbarui BIOS motherboard, driver, atau saat mencari informasi teknis.

Contoh:

Tata Letak Motherboard B460M H

Isi Kotak

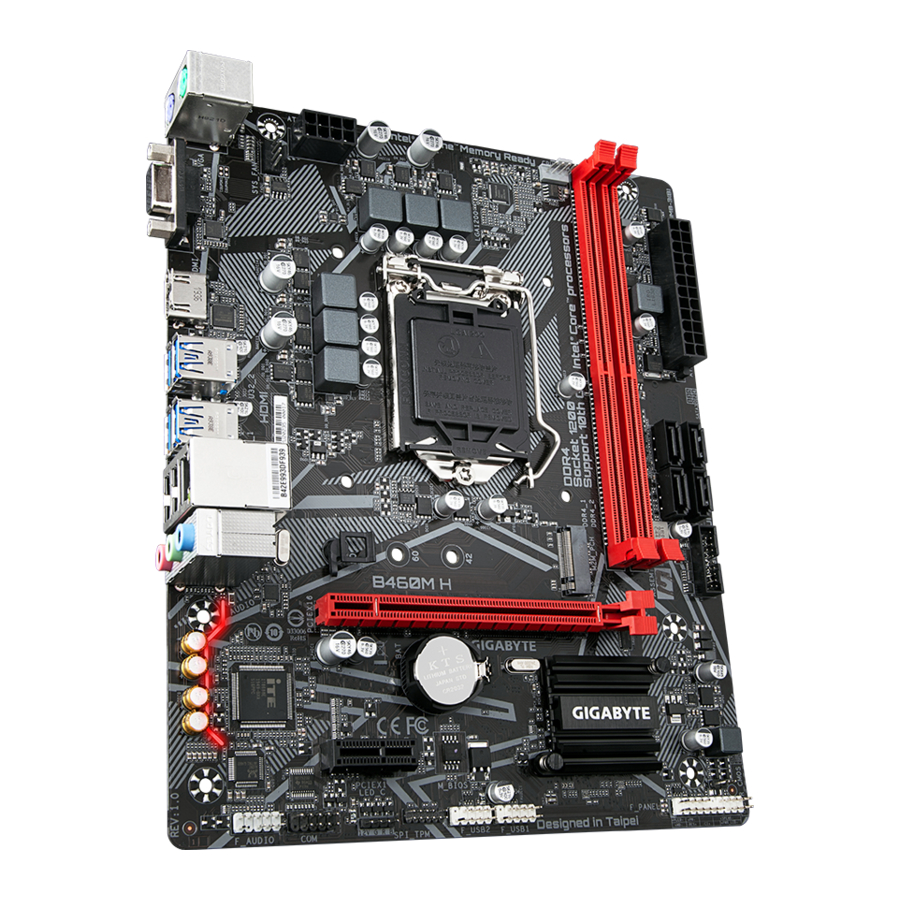

Motherboard B460M H
Disk driver motherboard
Dua kabel SATA
Manual Pengguna
Pelindung I/O

* Isi kotak di atas hanya untuk referensi dan item sebenarnya akan bergantung pada paket produk yang Anda dapatkan. Isi kotak dapat berubah tanpa pemberitahuan.

Pemasangan Perangkat Keras

Tindakan Pencegahan Pemasangan

Motherboard berisi banyak sirkuit dan komponen elektronik halus yang dapat rusak akibat pelepasan muatan listrik statis (ESD). Sebelum pemasangan, baca manual pengguna dengan saksama dan ikuti prosedur ini:

Sebelum pemasangan, pastikan sasis sesuai untuk motherboard.
Sebelum pemasangan, jangan lepaskan atau merusak stiker S/N (Nomor Seri) motherboard atau stiker garansi yang disediakan oleh dealer Anda. Stiker ini diperlukan untuk validasi garansi.
Selalu cabut daya AC dengan mencabut kabel daya dari stopkontak sebelum memasang atau melepas motherboard atau komponen perangkat keras lainnya.
Saat menghubungkan komponen perangkat keras ke konektor internal pada motherboard, pastikan komponen tersebut terhubung dengan kencang dan aman.
Saat menangani motherboard, hindari menyentuh kabel atau konektor logam apa pun.
Sebaiknya kenakan tali pergelangan tangan pelepasan muatan listrik statis (ESD) saat menangani komponen elektronik seperti motherboard, CPU, atau memori. Jika Anda tidak memiliki tali pergelangan tangan ESD, jaga agar tangan Anda tetap kering dan pertama-tama sentuh benda logam untuk menghilangkan listrik statis.
Sebelum memasang motherboard, letakkan di atas alas antistatis atau di dalam wadah pelindung elektrostatik.
Sebelum menghubungkan atau mencabut kabel catu daya dari motherboard, pastikan catu daya telah dimatikan.
Sebelum menghidupkan daya, pastikan tegangan catu daya telah disetel sesuai dengan standar tegangan setempat.
Sebelum menggunakan produk, harap verifikasi bahwa semua kabel dan konektor daya komponen perangkat keras Anda terhubung.
Untuk mencegah kerusakan pada motherboard, jangan biarkan sekrup bersentuhan dengan sirkuit motherboard atau komponennya.
Pastikan tidak ada sisa sekrup atau komponen logam yang ditempatkan di motherboard atau di dalam casing komputer.
Jangan letakkan sistem komputer di atas permukaan yang tidak rata.
Jangan letakkan sistem komputer di lingkungan yang bersuhu tinggi atau basah.
Menghidupkan daya komputer selama proses pemasangan dapat menyebabkan kerusakan pada komponen sistem serta bahaya fisik bagi pengguna.
Jika Anda tidak yakin tentang langkah-langkah pemasangan atau memiliki masalah terkait dengan penggunaan produk, silakan berkonsultasi dengan teknisi komputer bersertifikat.
Jika Anda menggunakan adaptor, kabel daya ekstensi, atau strip daya, pastikan untuk berkonsultasi dengan petunjuk pemasangan dan/atau pembumiannya.

Spesifikasi Produk

CPU	Mendukung prosesor Intel^® Core^™ i9 Generasi ke-10/prosesor Intel^® Core^™ i7/ Prosesor Intel^® Core^™ i5/Intel^® Core^™ i3/prosesor Intel^® Pentium^®/Intel^® Celeron^® dalam paket LGA1200 (Kunjungi situs web GIGABYTE untuk daftar dukungan CPU terbaru.) Cache L3 bervariasi tergantung CPU
Chipset	Intel^® B460 Express Chipset
Memori	Prosesor Intel^® Core^™ i9/i7: - Mendukung modul memori DDR4 2933/2666/2400/2133 MHz
	Prosesor Intel^® Core^™ i5/i3/Pentium^®/Celeron^®: - Mendukung modul memori DDR4 2666/2400/2133 MHz
	2 x soket DDR4 DIMM yang mendukung hingga 64 GB (kapasitas DIMM tunggal 32 GB) memori sistem
	Arsitektur memori dual channel
	Mendukung modul memori ECC Un-buffered DIMM 1Rx8/2Rx8 (beroperasi dalam mode non-ECC)
	Mendukung modul memori non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
	Mendukung modul memori Extreme Memory Profile (XMP) (Kunjungi situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
Grafis Onboard	Prosesor Grafis Terintegrasi-Dukungan Intel^® HD Graphics: 1 x port D-Sub, mendukung resolusi maksimum 1920x1200@60 Hz 1 x port HDMI, mendukung resolusi maksimum 4096x2160@30 Hz * Mendukung versi HDMI 1.4 dan HDCP 2.3. Memori bersama maksimum 512 MB
Audio	Codec Realtek^® ALC887
	Audio Definisi Tinggi
	2/4/5.1/7.1-channel * Untuk mengonfigurasi audio 7.1-channel, Anda perlu membuka perangkat lunak audio dan memilih Pengaturan lanjutan perangkat > Perangkat Pemutaran untuk mengubah pengaturan default terlebih dahulu. Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi perangkat lunak audio.
LAN Š	Chip Realtek^® GbE LAN (1000/100 Mbit)
Slot Ekspansi Š	1 x slot PCI Express x16, berjalan pada x16 1 x slot PCI Express x1 (Slot PCI Express sesuai dengan standar PCI Express 3.0.)
Antarmuka Penyimpanan Š	1 x konektor M.2 (Socket 3, kunci M, tipe 2242/2260/2280 SATA dan dukungan PCIe x4/ x2 SSD)
	4 x konektor SATA 6Gb/s
	Mendukung SATA RAID 0, RAID 1, RAID 5, dan RAID 10 * Lihat "Konektor Internal," untuk pemberitahuan instalasi untuk konektor M.2 dan SATA.
	Intel^® Optane^™ Memory Ready
USB	Chipset: 6 x port USB 3.2 Gen 1 (4 port di panel belakang, 2 port tersedia melalui header USB internal) 6 x port USB 2.0/1.1 (2 port di panel belakang, 4 port tersedia melalui header USB internal)
Konektor Internal	1 x konektor daya utama ATX 24-pin 1 x konektor daya ATX 12V 8-pin 1 x header kipas CPU 1 x header kipas sistem 1 x header strip LED RGB 4 x konektor SATA 6Gb/s 1 x konektor M.2 Socket 3 1 x header panel depan 1 x header audio panel depan 1 x header USB 3.2 Gen 1 2 x header USB 2.0/1.1 1 x header Trusted Platform Module (Untuk GC-TPM2.0 SPI/GC-TPM2.0 SPI hanya modul 2.0) 1 x header port serial 1 x jumper Clear CMOS
Konektor Panel Belakang	1 x port mouse PS/2 1 x port keyboard PS/2 1 x port D-Sub 1 x port HDMI 4 x port USB 3.2 Gen 1 2 x port USB 2.0/1.1 1 x port RJ-45 3 x jack audio
I/O Controller	Chip iTE ® I/O Controller
Monitor Perangkat Keras	Deteksi voltase Deteksi suhu Deteksi kecepatan kipas Peringatan panas berlebih Peringatan kegagalan kipas Kontrol kecepatan kipas * Apakah fungsi kontrol kecepatan kipas didukung atau tidak akan bergantung pada cooler yang Anda pasang.
BIOS	1 x flash 128 Mbit Penggunaan AMI UEFI BIOS berlisensi PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fitur Unik	Dukungan untuk APP Center * Aplikasi yang tersedia di APP Center mungkin berbeda menurut model motherboard. Fungsi yang didukung dari setiap aplikasi juga dapat bervariasi tergantung pada spesifikasi motherboard. @BIOS Ambient LED EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup System Information Viewer
Fitur Unik	Dukungan untuk Q-Flash Dukungan untuk Xpress Install
Perangkat Lunak Bundel	Norton^® Internet Security (versi OEM) Realtek^® 8118 Gaming LAN Bandwidth Control Utility
Sistem Operasi	Mendukung Windows 10 64-bit
Form Factor	Micro ATX Form Factor; 22.6cm x 18.5cm

* GIGABYTE berhak untuk membuat perubahan apa pun pada spesifikasi produk dan informasi terkait produk tanpa pemberitahuan sebelumnya.

Silakan kunjungi situs web GIGABYTE untuk daftar dukungan CPU, modul memori, SSD, dan perangkat M.2.

Silakan kunjungi halaman Support\Utility List di situs web GIGABYTE untuk mengunduh aplikasi versi terbaru.

Memasang CPU

Bacalah panduan berikut sebelum Anda mulai memasang CPU:

Pastikan bahwa motherboard mendukung CPU. (Kunjungi situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang CPU untuk mencegah kerusakan perangkat keras.
Temukan pin satu CPU. CPU tidak dapat dimasukkan jika orientasinya salah. (Atau Anda dapat menemukan takik di kedua sisi CPU dan tombol penyelarasan pada soket CPU.)
Oleskan lapisan gemuk termal yang rata dan tipis pada permukaan CPU.
Jangan hidupkan komputer jika pendingin CPU tidak terpasang, jika tidak, panas berlebih dan kerusakan CPU dapat terjadi.
Atur frekuensi host CPU sesuai dengan spesifikasi CPU. Tidak disarankan frekuensi bus sistem diatur melebihi spesifikasi perangkat keras karena tidak memenuhi persyaratan standar untuk periferal. Jika Anda ingin mengatur frekuensi melebihi spesifikasi standar, harap lakukan sesuai dengan spesifikasi perangkat keras Anda termasuk CPU, kartu grafis, memori, hard drive, dll.

Memasang CPU
Temukan tombol penyelarasan pada soket CPU motherboard dan takik pada CPU.

Jangan lepaskan penutup soket CPU sebelum memasukkan CPU. Mungkin akan lepas dari pelat beban secara otomatis selama proses pemasangan kembali tuas setelah Anda memasukkan CPU.

Memasang Memori

Bacalah panduan berikut sebelum Anda mulai memasang memori:

Pastikan bahwa motherboard mendukung memori. Disarankan untuk menggunakan memori dengan kapasitas, merek, kecepatan, dan chip yang sama. (Kunjungi situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang memori untuk mencegah kerusakan perangkat keras.
Modul memori memiliki desain anti-bodoh. Modul memori hanya dapat dipasang dalam satu arah. Jika Anda tidak dapat memasukkan memori, ubah arahnya.

Konfigurasi Memori Dual Channel
Motherboard ini menyediakan dua soket memori dan mendukung Teknologi Dual Channel. Setelah memori dipasang, BIOS akan secara otomatis mendeteksi spesifikasi dan kapasitas memori. Mengaktifkan mode memori Dual Channel akan menggandakan bandwidth memori asli.

Silakan kunjungi situs web GIGABYTE untuk detail tentang pemasangan perangkat keras.

Dua soket memori dibagi menjadi dua saluran dan setiap saluran memiliki satu soket memori sebagai berikut:
Saluran A: DDR4_1
Saluran B: DDR4_2

Karena keterbatasan CPU, baca panduan berikut sebelum memasang memori dalam mode Dual Channel.

Mode Dual Channel tidak dapat diaktifkan jika hanya satu modul memori yang terpasang.
Saat mengaktifkan mode Dual Channel dengan dua modul memori, disarankan untuk menggunakan memori dengan kapasitas, merek, kecepatan, dan chip yang sama.

Memasang Kartu Ekspansi

Bacalah panduan berikut sebelum Anda mulai memasang kartu ekspansi:

Pastikan motherboard mendukung kartu ekspansi. Baca dengan cermat manual yang disertakan dengan kartu ekspansi Anda.
Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang kartu ekspansi untuk mencegah kerusakan perangkat keras.

Konektor Panel Belakang

Port Keyboard PS/2 dan Mouse PS/2
Gunakan port atas (hijau) untuk menghubungkan mouse PS/2 dan port bawah (ungu) untuk menghubungkan keyboard PS/2.
Port D-Sub
Port D-Sub mendukung konektor D-Sub 15-pin dan mendukung resolusi maksimum 1920x1200@60 Hz (resolusi aktual yang didukung bergantung pada monitor yang digunakan). Hubungkan monitor yang mendukung koneksi D-Sub ke port ini.
Port HDMI mendukung format HDCP 2.3 dan Dolby TrueHD dan DTS HD Master Audio. Ini juga mendukung output audio LPCM 7.1 saluran hingga 192KHz/16bit. Anda dapat menggunakan port ini untuk menghubungkan monitor yang mendukung HDMI Anda. Resolusi maksimum yang didukung adalah 4096x2160@30 Hz, tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.
Setelah memasang perangkat HDMI, pastikan untuk mengatur perangkat pemutaran suara default ke HDMI. (Nama item mungkin berbeda tergantung pada sistem operasi Anda.)
Port USB 3.2 Gen 1
Port USB 3.2 Gen 1 mendukung spesifikasi USB 3.2 Gen 1 dan kompatibel dengan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.

Saat melepas kabel yang terhubung ke konektor panel belakang, pertama lepaskan kabel dari perangkat Anda dan kemudian lepaskan dari motherboard.
Saat melepas kabel, tarik lurus keluar dari konektor. Jangan menggoyangkannya dari sisi ke sisi untuk mencegah korsleting listrik di dalam konektor kabel.

Port LAN RJ-45
Port LAN Gigabit Ethernet menyediakan koneksi Internet dengan kecepatan data hingga 1 Gbps. Berikut ini menjelaskan status LED port LAN.

LED Koneksi/Kecepatan:

Status	Deskripsi
Oranye	Kecepatan data 1 Gbps
Hijau	Kecepatan data 100 Mbps
Mati	Kecepatan data 10 Mbps

LED Aktivitas:

Status	Deskripsi
Berkedip	Transmisi atau penerimaan data sedang terjadi
Mati	Tidak ada transmisi atau penerimaan data yang terjadi

Port USB 2.0/1.1
Port USB mendukung spesifikasi USB 2.0/1.1. Gunakan port ini untuk perangkat USB.
Line In/Speaker Belakang Out (Biru)
Jack line in. Gunakan jack audio ini untuk perangkat line in seperti drive optik, walkman, dll.
Line Out/Speaker Depan Out (Hijau)
Jack line out. Gunakan jack audio ini untuk headphone atau speaker 2-channel.
Mic In/Speaker Tengah/Subwoofer Out (Merah Muda)
Jack Mic in.

Konfigurasi Jack Audio:

Jack	Headphone/ 2-channel	4-channel	5.1-channel	7.1-channel
Line In/Speaker Belakang Out
Line Out/Speaker Depan Out
Mic In/Speaker Tengah/Subwoofer Out
Line Out Panel Depan/Samping Speaker Out

Audio HD (High Definition) terintegrasi menyediakan kemampuan penugasan ulang jack yang memungkinkan pengguna untuk mengubah fungsi untuk setiap jack melalui driver audio.
Untuk mengonfigurasi audio 7.1-channel, Anda perlu membuka perangkat lunak audio dan memilih Pengaturan lanjutan perangkat > Perangkat Pemutaran untuk mengubah pengaturan default terlebih dahulu.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi perangkat lunak audio.

Konektor Internal

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN
LED_C
M2M_SB
SATA3 0/1/2/3
F_PANEL
F_AUDIO
F_U32
F_USB1/F_USB2
COM
SPI_TPM
CLR_CMOS
BAT

Bacalah panduan berikut sebelum menghubungkan perangkat eksternal:

Pertama, pastikan perangkat Anda sesuai dengan konektor yang ingin Anda sambungkan.
Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.
Setelah memasang perangkat dan sebelum menghidupkan komputer, pastikan kabel perangkat telah terpasang dengan aman ke konektor di motherboard.

1/2) ATX_12V_2X4/ATX (Konektor Daya 2x4 12V dan Konektor Daya Utama 2x12)
Dengan penggunaan konektor daya, catu daya dapat memasok daya stabil yang cukup ke semua komponen pada motherboard. Sebelum menyambungkan konektor daya, pertama pastikan catu daya dimatikan dan semua perangkat terpasang dengan benar. Konektor daya memiliki desain yang aman. Sambungkan kabel catu daya ke konektor daya dengan orientasi yang benar.

Konektor daya 12V terutama memasok daya ke CPU. Jika konektor daya 12V tidak terhubung, komputer tidak akan menyala.

Untuk memenuhi persyaratan ekspansi, disarankan agar catu daya yang dapat menahan konsumsi daya tinggi digunakan (500W atau lebih besar). Jika catu daya digunakan yang tidak menyediakan daya yang diperlukan, hasilnya dapat menyebabkan sistem tidak stabil atau tidak dapat di-boot.

ATX_12V_2X4:

Nomor Pin	Definisi	Nomor Pin	Definisi
1	GND (Hanya untuk 12V 2x4-pin)	5	+12V (Hanya untuk 12V 2x4-pin)
2	GND (Hanya untuk 12V 2x4-pin)	6	+12V (Hanya untuk 12V 2x4-pin)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Nomor Pin	Definisi	Nomor Pin	Definisi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Hanya untuk 2x12-pin ATX)	23	+5V (Hanya untuk ATX 2x12-pin)
12	3.3V (Hanya untuk ATX 2x12-pin)	24	GND (Hanya untuk ATX 2x12-pin)

3/4) CPU_FAN/SYS_FAN (Header Kipas)
Semua header kipas pada motherboard ini adalah 4-pin. Sebagian besar header kipas memiliki desain penyisipan yang aman. Saat menyambungkan kabel kipas, pastikan untuk menyambungkannya dalam orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan memerlukan penggunaan kipas dengan desain kontrol kecepatan kipas. Untuk pembuangan panas yang optimal, disarankan agar kipas sistem dipasang di dalam sasis.

Nomor Pin	Definisi
1	GND
2	Kontrol Kecepatan Tegangan
3	Sense
4	Kontrol Kecepatan PWM

Pastikan untuk menyambungkan kabel kipas ke header kipas untuk mencegah CPU dan sistem Anda dari panas berlebih. Panas berlebih dapat mengakibatkan kerusakan pada CPU atau sistem dapat hang.
Header kipas ini bukan blok jumper konfigurasi. Jangan memasang tutup jumper pada header.

5) LED_C (Header Strip LED RGB)
Header dapat digunakan untuk menyambungkan strip LED RGB 5050 standar (12V/G/R/B), dengan daya maksimum 2A (12V) dan panjang maksimum 2m.

Nomor Pin	Definisi
1	12V
2	G
3	R
4	B

Sambungkan strip LED RGB Anda ke header. Pin daya (ditandai dengan segitiga pada steker) dari strip LED harus disambungkan ke Pin 1 (12V) dari header 1 ini. Koneksi yang salah dapat menyebabkan kerusakan pada strip LED.

Untuk cara menghidupkan/mematikan lampu strip LED, silakan kunjungi halaman web "Fitur Unik" dari situs web GIGABYTE.

Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.

6) M2M_SB (Konektor Soket 3 M.2)
Konektor M.2 mendukung M.2 SATA SSD atau M.2 PCIe SSD dan mendukung konfigurasi SATA RAID. Harap dicatat bahwa M.2 PCIe SSD tidak dapat digunakan untuk membuat set RAID dengan hard drive SATA. Lihat Bab "Mengonfigurasi Set RAID," untuk petunjuk tentang mengonfigurasi larik RAID.

Ikuti langkah-langkah di bawah ini untuk memasang M.2 SSD dengan benar di konektor M.2.

Langkah 1:
Temukan lubang pemasangan yang tepat untuk M.2 SSD yang akan dipasang dan kemudian pasang klip pemasangan terlebih dahulu.

Langkah 2:
Geser M.2 SSD ke dalam konektor pada suatu sudut.

Langkah 3:
Tekan M.2 SSD ke bawah dan kemudian kencangkan dengan menekan pin klip ke dalam lubang pemasangan.

Pilih lubang yang tepat untuk klip pemasangan sesuai dengan panjang M.2 SSD yang akan dipasang.

7) SATA3 0/1/2/3 (Konektor SATA 6Gb/s)
Konektor SATA sesuai dengan standar SATA 6Gb/s dan kompatibel dengan standar SATA 3Gb/s dan SATA 1.5Gb/s. Setiap konektor SATA mendukung perangkat SATA tunggal. Intel^® Chipset mendukung RAID 0, RAID 1, RAID 5, dan RAID 10. Lihat Bab "Mengonfigurasi Set RAID," untuk petunjuk tentang mengonfigurasi larik RAID.

Nomor Pin	Definisi
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Untuk mengaktifkan hot-plugging untuk port SATA, lihat Bab "Pengaturan BIOS," "Pengaturan\Port IO\Konfigurasi SATA Dan RST," untuk informasi lebih lanjut.

8) F_PANEL (Header Panel Depan)
Sambungkan sakelar daya, sakelar reset, speaker, sakelar/sensor intrusi sasis, dan indikator status sistem pada sasis ke header ini sesuai dengan penugasan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menyambungkan kabel.

PLED/PWR_LED (LED Daya):

Status Sistem	LED
S0	Hidup
S3/S4/S5	Mati

Terhubung ke indikator status daya pada panel depan sasis. LED menyala saat sistem beroperasi. LED mati saat sistem dalam keadaan tidur S3/S4 atau dimatikan (S5).

PW (Sakelar Daya):
Terhubung ke sakelar daya pada panel depan sasis. Anda dapat mengonfigurasi cara mematikan sistem Anda menggunakan sakelar daya (lihat Bab "BIOS Setup," "Settings\Platform Power," untuk informasi lebih lanjut).
SPEAK (Speaker):
Terhubung ke speaker pada panel depan sasis. Sistem melaporkan status startup sistem dengan mengeluarkan kode bunyi. Satu bunyi pendek akan terdengar jika tidak ada masalah yang terdeteksi saat startup sistem.
HD (LED Aktivitas Hard Drive):
Terhubung ke LED aktivitas hard drive pada panel depan sasis. LED menyala saat hard drive sedang membaca atau menulis data.
RES (Tombol Reset):
Terhubung ke tombol reset pada panel depan sasis. Tekan tombol reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan restart normal.
CI (Header Intrusi Sasis):
Terhubung ke sakelar/sensor intrusi sasis pada sasis yang dapat mendeteksi jika penutup sasis telah dilepas. Fungsi ini membutuhkan sasis dengan sakelar/sensor intrusi sasis.
NC: Tidak ada koneksi.

Desain panel depan dapat berbeda menurut sasis. Modul panel depan terutama terdiri dari sakelar daya, tombol reset, LED daya, LED aktivitas hard drive, speaker, dll. Saat menghubungkan modul panel depan sasis Anda ke header ini, pastikan tugas kabel dan tugas pin sesuai dengan benar.

9) F_AUDIO (Header Audio Panel Depan)
Header audio panel depan mendukung audio Definisi Tinggi (HD). Anda dapat menghubungkan modul audio panel depan sasis Anda ke header ini. Pastikan tugas kabel konektor modul sesuai dengan tugas pin header motherboard. Koneksi yang salah antara konektor modul dan header motherboard akan membuat perangkat tidak dapat bekerja atau bahkan merusaknya.

No. Pin	Definisi	No. Pin	Definisi
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Beberapa sasis menyediakan modul audio panel depan yang memiliki konektor terpisah pada setiap kabel, bukan satu colokan. Untuk informasi tentang menghubungkan modul audio panel depan yang memiliki tugas kabel yang berbeda, hubungi produsen sasis.

10) F_U32 (Header USB 3.2 Gen 1)
Header ini sesuai dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0 dan dapat menyediakan dua port USB. Untuk membeli panel depan 3.5" opsional yang menyediakan dua port USB 3.2 Gen 1, hubungi dealer setempat.

No. Pin	Definisi	No. Pin	Definisi	No. Pin	Definisi
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	No Pin
7	GND	14	SSTX2+

11) F_USB1/F_USB2 (Header USB 2.0/1.1)
Header ini sesuai dengan spesifikasi USB 2.0/1.1. Setiap header USB dapat menyediakan dua port USB melalui braket USB opsional. Untuk membeli braket USB opsional, hubungi dealer setempat.

No. Pin	Definisi	No. Pin	Definisi
1	Daya (5V)	6	USB DY+
2	Daya (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

Jangan colokkan kabel braket IEEE 1394 (2x5-pin) ke header USB 2.0/1.1.
Sebelum memasang braket USB, pastikan untuk mematikan komputer Anda dan mencabut kabel daya dari stopkontak untuk mencegah kerusakan pada braket USB.

12) COM (Header Port Serial)
Header COM dapat menyediakan satu port serial melalui kabel port COM opsional. Untuk membeli kabel port COM opsional, hubungi dealer setempat.

No. Pin	Definisi	No. Pin	Definisi
1	NDCD-	6	NDSR-
2	NSIN	7	NRTS-
3	NSOUT	8	NCTS-
4	NDTR-	9	NRI-
5	GND	10	No Pin

13) SPI_TPM (Header Modul Platform Tepercaya)
Anda dapat menghubungkan SPI TPM (Trusted Platform Module) ke header ini.

No. Pin	Definisi	No. Pin	Definisi
1	Data Output	7	Chip Select
2	Daya (3.3V)	8	GND
3	No Pin	9	IRQ
4	NC	10	NC
5	Data Input	11	NC
6	CLK	12	RST

14) CLR_CMOS (Jumper Clear CMOS)
Gunakan jumper ini untuk menghapus konfigurasi BIOS dan mengatur ulang nilai CMOS ke default pabrik. Untuk menghapus nilai CMOS, gunakan benda logam seperti obeng untuk menyentuh kedua pin selama beberapa detik.

Buka: Normal
Pendek: Hapus Nilai CMOS

Selalu matikan komputer Anda dan cabut kabel daya dari stopkontak sebelum menghapus nilai CMOS.
Setelah sistem dimulai ulang, buka BIOS Setup untuk memuat default pabrik (pilih Muat Default yang Dioptimalkan) atau konfigurasi pengaturan BIOS secara manual (lihat Bab "BIOS Setup," untuk konfigurasi BIOS).

15) BAT (Baterai)
Baterai menyediakan daya untuk menyimpan nilai (seperti konfigurasi BIOS, tanggal, dan informasi waktu) di CMOS saat komputer dimatikan. Ganti baterai saat voltase baterai turun ke level rendah, atau nilai CMOS mungkin tidak akurat atau mungkin hilang.

Anda dapat menghapus nilai CMOS dengan melepas baterai:

Matikan komputer Anda dan cabut kabel daya.
Lepaskan baterai dengan hati-hati dari tempat baterai dan tunggu selama satu menit. (Atau gunakan benda logam seperti obeng untuk menyentuh terminal positif dan negatif tempat baterai, membuatnya terhubung singkat selama 5 detik.)
Ganti baterai.
Colokkan kabel daya dan mulai ulang komputer Anda.

Selalu matikan komputer Anda dan cabut kabel daya sebelum mengganti baterai.
Ganti baterai dengan baterai yang setara. Kerusakan pada perangkat Anda dapat terjadi jika baterai diganti dengan model yang salah.
Hubungi tempat pembelian atau dealer lokal jika Anda tidak dapat mengganti baterai sendiri atau tidak yakin tentang model baterai.
Saat memasang baterai, perhatikan orientasi sisi positif (+) dan sisi negatif (-) baterai (sisi positif harus menghadap ke atas).
Baterai bekas harus ditangani sesuai dengan peraturan lingkungan setempat.

Pengaturan BIOS

BIOS (Basic Input and Output System) mencatat parameter perangkat keras sistem di CMOS pada motherboard. Fungsi utamanya mencakup melakukan Power-On Self-Test (POST) selama penyalaan sistem, menyimpan parameter sistem dan memuat sistem operasi, dll. BIOS menyertakan program Pengaturan BIOS yang memungkinkan pengguna untuk mengubah pengaturan konfigurasi sistem dasar atau untuk mengaktifkan fitur sistem tertentu.

Saat daya dimatikan, baterai pada motherboard memasok daya yang diperlukan ke CMOS untuk menyimpan nilai konfigurasi di CMOS.

Untuk mengakses program Pengaturan BIOS, tekan tombol <Delete> selama POST saat daya dinyalakan.

Untuk meningkatkan versi BIOS, gunakan utilitas GIGABYTE Q-Flash atau @BIOS.

Q-Flash memungkinkan pengguna untuk dengan cepat dan mudah meningkatkan atau mencadangkan BIOS tanpa memasuki sistem operasi.
@BIOS adalah utilitas berbasis Windows yang mencari dan mengunduh versi BIOS terbaru dari Internet dan memperbarui BIOS.

Karena flashing BIOS berpotensi berisiko, jika Anda tidak mengalami masalah menggunakan versi BIOS saat ini, disarankan agar Anda tidak melakukan flashing BIOS. Untuk melakukan flashing BIOS, lakukan dengan hati-hati. Flashing BIOS yang tidak memadai dapat mengakibatkan kerusakan sistem.
Disarankan agar Anda tidak mengubah pengaturan default (kecuali jika Anda perlu melakukannya) untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. Mengubah pengaturan secara tidak memadai dapat mengakibatkan kegagalan sistem untuk melakukan boot. Jika ini terjadi, coba hapus nilai CMOS dan atur ulang board ke nilai default. (Lihat bagian "Muat Default yang Dioptimalkan" di bab ini atau pengantar jumper baterai/hapus CMOS untuk cara menghapus nilai CMOS.)

Layar Startup

Layar Logo startup berikut akan muncul saat komputer melakukan boot.

Ada dua mode BIOS yang berbeda sebagai berikut dan Anda dapat menggunakan tombol <F2> untuk beralih di antara kedua mode tersebut. Mode Mudah memungkinkan pengguna untuk dengan cepat melihat informasi sistem mereka saat ini atau untuk melakukan penyesuaian untuk kinerja optimal. Dalam Mode Mudah, Anda dapat menggunakan mouse Anda untuk berpindah melalui item konfigurasi. Mode Lanjutan menyediakan pengaturan BIOS terperinci. Anda dapat menekan tombol panah pada keyboard Anda untuk berpindah di antara item dan menekan <Enter> untuk menerima atau memasuki sub-menu. Atau Anda dapat menggunakan mouse Anda untuk memilih item yang Anda inginkan.

Saat sistem tidak stabil seperti biasa, pilih item Load Optimized Defaults (Muat Default yang Dioptimalkan) untuk mengatur sistem Anda ke defaultnya.
Menu Pengaturan BIOS yang dijelaskan dalam bab ini hanya untuk referensi dan mungkin berbeda menurut versi BIOS.

Tombol Fungsi Mode Lanjutan

<f><g>	Pindahkan bilah pilihan untuk memilih menu pengaturan
<↑><↓>	Pindahkan bilah pilihan untuk memilih item konfigurasi pada menu
<Enter>/Klik Ganda	Jalankan perintah atau masuki menu
<+>/<Page Up>	Tingkatkan nilai numerik atau buat perubahan
<->/<Page Down>	Kurangi nilai numerik atau buat perubahan
<F1>	Tampilkan deskripsi tombol fungsi
<F2>	Beralih ke Mode Mudah
<F3>	Simpan pengaturan BIOS saat ini ke profil
<F4>	Muat pengaturan BIOS dari profil yang dibuat sebelumnya
<F5>	Pulihkan pengaturan BIOS sebelumnya untuk submenu saat ini
<F6>	Tampilkan layar Smart Fan 5
<F7>	Muat pengaturan default BIOS yang Dioptimalkan untuk submenu saat ini
<F8>	Akses utilitas Q-Flash
<F10>	Simpan semua perubahan dan keluar dari program Pengaturan BIOS
<F11>	Beralih ke submenu Favorit
<F12>	Ambil layar saat ini sebagai gambar dan simpan ke drive USB Anda
<Insert>	Tambahkan atau hapus opsi favorit
<Ctrl>+<S>	Tampilkan informasi tentang memori yang terpasang
<Esc>	Menu Utama: Keluar dari program Pengaturan BIOS Submenu: Keluar dari submenu saat ini

Favorit (F11)

Atur opsi yang sering Anda gunakan sebagai favorit Anda dan gunakan tombol <F11> untuk dengan cepat beralih ke halaman tempat semua opsi favorit Anda berada. Untuk menambahkan atau menghapus opsi favorit, buka halaman aslinya dan tekan <Insert> pada opsi tersebut. Opsi tersebut ditandai dengan tanda bintang jika ditetapkan sebagai "favorit".

Tweaker

Apakah sistem akan bekerja secara stabil dengan pengaturan overclock/overvoltage yang Anda buat tergantung pada konfigurasi sistem Anda secara keseluruhan. Melakukan overclock/overvoltage secara tidak benar dapat mengakibatkan kerusakan pada CPU, chipset, atau memori dan mengurangi masa pakai komponen-komponen ini. Halaman ini hanya untuk pengguna tingkat lanjut dan kami menyarankan Anda untuk tidak mengubah pengaturan default untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. (Mengubah pengaturan secara tidak tepat dapat mengakibatkan kegagalan sistem untuk melakukan boot. Jika ini terjadi, hapus nilai CMOS dan atur ulang board ke nilai default.)

CPU Clock Ratio
Memungkinkan Anda mengubah rasio clock untuk CPU yang terpasang. Rentang yang dapat disesuaikan tergantung pada CPU yang dipasang.

Ring Ratio
Memungkinkan Anda mengatur rasio CPU Uncore. Rentang yang dapat disesuaikan tergantung pada CPU yang digunakan. (Default: Auto)

IGP Ratio ^(Catatan)
Memungkinkan Anda mengatur Rasio Grafis. (Default: Auto)

AVX Offset ^(Catatan)
AVX offset adalah offset negatif dari rasio AVX.

Advanced CPU Settings
CPU Over Temperature Protection^(Catatan)
Memungkinkan Anda untuk menyempurnakan nilai offset TJ Max. (Default: Auto)

FCLK Frequency for Early Power On
Memungkinkan Anda mengatur frekuensi FCLK. Pilihannya adalah: Normal(800Mhz), 1GHz, 400MHz. (Default: 1GHz)

Hyper-Threading Technology
Memungkinkan Anda untuk menentukan apakah akan mengaktifkan teknologi multi-threading saat menggunakan CPU Intel^® yang mendukung fungsi ini. Fitur ini hanya berfungsi untuk sistem operasi yang mendukung mode multi-prosesor. Auto membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)

No. of CPU Cores Enabled
Memungkinkan Anda memilih jumlah core CPU yang akan diaktifkan dalam CPU multi-core Intel^® (jumlah core CPU dapat bervariasi menurut CPU). Auto membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)

VT-d
Mengaktifkan atau menonaktifkan Intel^® Virtualization Technology for Directed I/O. (Default: Diaktifkan)

(Catatan) Item ini hanya ada saat Anda memasang CPU yang mendukung fitur ini. Untuk informasi lebih lanjut tentang fitur unik CPU Intel ®, silakan kunjungi situs web Intel.

Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^(Catatan)
Mengaktifkan atau menonaktifkan Intel^® Speed Shift Technology. Mengaktifkan fitur ini memungkinkan prosesor untuk meningkatkan frekuensi operasinya lebih cepat dan kemudian meningkatkan responsivitas sistem. (Default: Diaktifkan)

CPU Thermal Monitor ^(Catatan)
Mengaktifkan atau menonaktifkan fungsi Intel^® Thermal Monitor, fungsi perlindungan CPU dari panas berlebih. Saat diaktifkan, frekuensi dan tegangan inti CPU akan dikurangi saat CPU terlalu panas. Auto membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)

Ring to Core offset (Down Bin)
Memungkinkan Anda untuk menentukan apakah akan menonaktifkan fungsi auto-down rasio CPU Ring. Auto membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)

CPU EIST Function ^(Catatan)
Mengaktifkan atau menonaktifkan Enhanced Intel^® Speed Step Technology (EIST). Bergantung pada pemuatan CPU, teknologi Intel^® EIST dapat secara dinamis dan efektif menurunkan tegangan dan frekuensi inti CPU untuk mengurangi konsumsi daya rata-rata dan produksi panas. Auto membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)

Race To Halt (RTH) ^(Catatan)/Energy Efficient Turbo ^(Catatan)
Mengaktifkan atau menonaktifkan pengaturan terkait penghematan daya CPU.

Voltage Optimization
Memungkinkan Anda untuk menentukan apakah akan mengaktifkan optimasi tegangan untuk mengurangi konsumsi daya. (Default: Auto)

Intel(R) Turbo Boost Technology ^(Catatan)
Memungkinkan Anda untuk menentukan apakah akan mengaktifkan teknologi Intel^® CPU Turbo Boost. Auto membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)

Intel(R) Turbo Boost Max Technology 3.0 ^(Catatan)
Mengaktifkan atau menonaktifkan Intel^® Turbo Boost Max Technology 3.0. Intel^® Turbo Boost Max Technology 3.0 memungkinkan sistem untuk mengidentifikasi inti kinerja terbaik prosesor dan memungkinkan Anda secara manual mengarahkan beban kerja paling penting ke sana. Anda bahkan dapat menyesuaikan frekuensi setiap inti secara individual untuk optimalisasi kinerja. (Default: Diaktifkan)

CPU Flex Ratio Override
Mengaktifkan atau menonaktifkan CPU Flex Ratio. Rasio clock CPU maksimum akan didasarkan pada nilai CPU Flex Ratio Settings jika CPU Clock Ratio diatur ke Auto. (Default: Dinonaktifkan)

CPU Flex Ratio Settings
Memungkinkan Anda mengatur CPU Flex Ratio. Rentang yang dapat disesuaikan dapat bervariasi menurut CPU.

Active Turbo Ratios

Turbo Ratio
Memungkinkan Anda mengatur rasio CPU Turbo untuk jumlah inti aktif yang berbeda. Auto mengatur rasio CPU Turbo sesuai dengan spesifikasi CPU. Item ini hanya dapat dikonfigurasi ketika Active Turbo Ratios diatur ke Enabled. (Default: Auto)

C-States Control

CPU Enhanced Halt (C1E)
Mengaktifkan atau menonaktifkan fungsi Intel^® CPU Enhanced Halt (C1E), fungsi hemat daya CPU dalam keadaan berhenti sistem. Saat diaktifkan, frekuensi dan tegangan inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Auto membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. Item ini hanya dapat dikonfigurasi ketika C-States Control diatur ke Enabled. (Default: Auto)

(Catatan) Item ini hanya ada saat Anda memasang CPU yang mendukung fitur ini. Untuk informasi lebih lanjut tentang fitur unik CPU Intel ®, silakan kunjungi situs web Intel.

C3 State Support ^(Catatan)
Memungkinkan Anda untuk menentukan apakah akan membiarkan CPU memasuki mode C3 dalam keadaan berhenti sistem. Saat diaktifkan, frekuensi dan tegangan inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Keadaan C3 adalah keadaan hemat daya yang lebih ditingkatkan daripada C1. Auto membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. Item ini hanya dapat dikonfigurasi ketika C-States Control diatur ke Enabled. (Default: Auto)

C6/C7 State Support
Memungkinkan Anda untuk menentukan apakah akan membiarkan CPU memasuki mode C6/C7 dalam keadaan berhenti sistem. Saat diaktifkan, frekuensi dan tegangan inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Keadaan C6/C7 adalah keadaan hemat daya yang lebih ditingkatkan daripada C3. Auto membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. Item ini hanya dapat dikonfigurasi ketika C-States Control diatur ke Enabled. (Default: Auto)

Dukungan Status C8 ^(Catatan)
Memungkinkan Anda menentukan apakah akan membiarkan CPU memasuki mode C8 dalam keadaan sistem berhenti. Jika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan sistem berhenti untuk mengurangi konsumsi daya. Status C8 adalah status hemat daya yang lebih ditingkatkan daripada C6/C7. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. Item ini hanya dapat dikonfigurasi jika C-States Control diatur ke Enabled. (Default: Auto)

Dukungan Status C10 ^(Catatan)
Memungkinkan Anda menentukan apakah akan membiarkan CPU memasuki mode C10 dalam keadaan sistem berhenti. Jika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan sistem berhenti untuk mengurangi konsumsi daya. Status C10 adalah status hemat daya yang lebih ditingkatkan daripada C8. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. Item ini hanya dapat dikonfigurasi jika C-States Control diatur ke Enabled. (Default: Auto)

Batas Status C Paket ^(Catatan)
Memungkinkan Anda menentukan batas status C untuk prosesor. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. Item ini hanya dapat dikonfigurasi jika C-States Control diatur ke Enabled. (Default: Auto)

ikon Batas Daya Turbo
Memungkinkan Anda mengatur batas daya untuk mode CPU Turbo. Ketika konsumsi daya CPU melebihi batas daya yang ditentukan, CPU akan secara otomatis mengurangi frekuensi inti untuk mengurangi daya. Auto mengatur batas daya sesuai dengan spesifikasi CPU. (Default: Auto)

Paket Batas Daya TDP (Watt) / Waktu Batas Daya Paket
Memungkinkan Anda mengatur batas daya untuk mode CPU Turbo dan berapa lama waktu yang dibutuhkan untuk beroperasi pada batas daya yang ditentukan. Jika nilai yang ditentukan terlampaui, CPU akan secara otomatis mengurangi frekuensi inti untuk mengurangi daya. Auto mengatur batas daya sesuai dengan spesifikasi CPU. Item ini hanya dapat dikonfigurasi jika Turbo Power Limits diatur ke Enabled. (Default: Auto)

Batas Daya DRAM / Waktu Batas Daya DRAM
Memungkinkan Anda mengatur batas daya untuk mode memori Turbo dan berapa lama waktu yang dibutuhkan untuk beroperasi pada batas daya yang ditentukan. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. Item ini hanya dapat dikonfigurasi jika Turbo Power Limits diatur ke Enabled. (Default: Auto)

Batas Arus Inti (Ampere)
Memungkinkan Anda mengatur batas arus untuk mode CPU Turbo. Ketika arus CPU melebihi batas arus yang ditentukan, CPU akan secara otomatis mengurangi frekuensi inti untuk mengurangi arus. Auto mengatur batas daya sesuai dengan spesifikasi CPU. Item ini hanya dapat dikonfigurasi jika Turbo Power Limits diatur ke Enabled. (Default: Auto)

ikon Kontrol Batas Turbo Per Inti ^(Catatan)
Memungkinkan Anda mengontrol batas setiap inti CPU secara terpisah. (Default: Auto)

(Catatan) Item ini hanya ada jika Anda memasang CPU yang mendukung fitur ini. Untuk informasi lebih lanjut tentang fitur unik CPU Intel ®, silakan kunjungi situs web Intel.

Extreme Memory Profile (X.M.P.) ^(Catatan)
Memungkinkan BIOS membaca data SPD pada modul memori XMP untuk meningkatkan kinerja memori saat diaktifkan.

ikon Disabled Menonaktifkan fungsi ini. (Default)
ikon Profile1 Menggunakan pengaturan Profil 1.
ikon Profile2 ^(Catatan) Menggunakan pengaturan Profil 2.

Pengganda Memori Sistem
Memungkinkan Anda mengatur pengganda memori sistem. Auto mengatur pengganda memori sesuai dengan data SPD memori. (Default: Auto)

Clock Referensi Memori
Memungkinkan Anda menyesuaikan clock referensi memori secara manual. (Default: Auto)

Rasio Ganjil Memori (100/133 atau 200/266)
Enabled memungkinkan Qclk berjalan dalam frekuensi ganjil. (Default: Auto)

ikon Pengaturan Memori Tingkat Lanjut

Tweaker Pengganda Memori
Menyediakan tingkat penyetelan otomatis memori yang berbeda. (Default: Auto)

Penyisipan Saluran
Mengaktifkan atau menonaktifkan penyisipan saluran memori. Enabled memungkinkan sistem untuk secara bersamaan mengakses saluran memori yang berbeda untuk meningkatkan kinerja dan stabilitas memori. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)

Penyisipan Peringkat
Mengaktifkan atau menonaktifkan penyisipan peringkat memori. Enabled memungkinkan sistem untuk secara bersamaan mengakses peringkat memori yang berbeda untuk meningkatkan kinerja dan stabilitas memori. Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Auto)

Mode Booting Memori
Menyediakan metode deteksi dan pelatihan memori.

Auto Memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default)
ikon Normal BIOS secara otomatis melakukan pelatihan memori. Harap perhatikan bahwa jika sistem menjadi tidak stabil atau tidak dapat di-boot, coba hapus nilai CMOS dan atur ulang papan ke nilai default. (Lihat pengantar jumper baterai/clear CMOS untuk cara menghapus nilai CMOS.)
ikon Aktifkan Fast Boot Lewati deteksi dan pelatihan memori dalam beberapa kriteria tertentu untuk booting memori yang lebih cepat.
ikon Nonaktifkan Fast Boot Mendeteksi dan melatih memori di setiap booting.

Pewaktuan Memori Realtime
Memungkinkan Anda menyempurnakan pewaktuan memori setelah tahap BIOS. (Default: Auto)

Pengaturan Peningkatan Memori
Menyediakan beberapa pengaturan peningkatan kinerja memori: Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density, dan DDR-4500+. (Default: Auto)

Pesan Deteksi Saluran Memori
Memungkinkan Anda menentukan apakah akan menampilkan pesan peringatan ketika memori tidak dipasang di saluran memori optimal. (Default: Enabled)

ƒ Info SPD
Menampilkan informasi tentang memori yang terpasang.

(Catatan) Item ini hanya ada jika Anda memasang CPU dan modul memori yang mendukung fitur ini.

ikon Pewaktuan Saluran Memori
Kontrol Pewaktuan Standar Saluran, Kontrol Pewaktuan Tingkat Lanjut Saluran, Kontrol Pewaktuan Lain-lain Saluran
Bagian ini menyediakan pengaturan pewaktuan memori. Catatan: Sistem Anda mungkin menjadi tidak stabil atau gagal melakukan booting setelah Anda membuat perubahan pada pewaktuan memori. Jika ini terjadi, harap atur ulang papan ke nilai default dengan memuat default yang dioptimalkan atau menghapus nilai CMOS.

Mode Voltase Vcore/CPU Vcore/Vcore Dinamis (DVID)/Voltase Adaptif BCLK/Voltase Grafik CPU (VAXG)/Voltase DRAM (CH A/B)
Item ini memungkinkan Anda menyesuaikan voltase CPU Vcore dan memori.

Pengaturan Tegangan Lanjutan
Submenu ini memungkinkan Anda untuk mengonfigurasi tingkat Kalibrasi Beban-Garis, tingkat perlindungan tegangan berlebih, dan tingkat perlindungan arus berlebih.

Pengaturan

Platform Power

Platform Power Management
Mengaktifkan atau menonaktifkan fungsi Active State Power Management (ASPM). (Default: Dinonaktifkan)

PEG ASPM
Memungkinkan Anda mengonfigurasi mode ASPM untuk perangkat yang terhubung ke bus CPU PEG. Item ini dapat dikonfigurasi hanya jika Platform Power Management diatur ke Enabled. (Default: Dinonaktifkan)

PCH ASPM
Memungkinkan Anda mengonfigurasi mode ASPM untuk perangkat yang terhubung ke bus PCI Express Chipset. Item ini dapat dikonfigurasi hanya jika Platform Power Management diatur ke Enabled. (Default: Dinonaktifkan)

DMI ASPM
Memungkinkan Anda mengonfigurasi mode ASPM untuk sisi CPU dan sisi Chipset dari tautan DMI. Item ini dapat dikonfigurasi hanya jika Platform Power Management diatur ke Enabled. (Default: Dinonaktifkan)

Power On By Keyboard
Memungkinkan sistem dinyalakan oleh peristiwa wake-up keyboard PS/2.
Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada kabel +5VSB.

Disabled Menonaktifkan fungsi ini. (Default)
Password Setel kata sandi dengan 1~5 karakter untuk menghidupkan sistem.
Keyboard 98 Tekan tombol POWER pada keyboard Windows 98 untuk menghidupkan sistem.
Any Key Tekan tombol apa saja untuk menghidupkan sistem.

Power On Password
Setel kata sandi ketika Power On By Keyboard diatur ke Password.
Tekan <Enter> pada item ini dan setel kata sandi dengan hingga 5 karakter lalu tekan <Enter> untuk menerima. Untuk menghidupkan sistem, masukkan kata sandi dan tekan <Enter>.
Catatan: Untuk membatalkan kata sandi, tekan <Enter> pada item ini. Saat diminta kata sandi, tekan <Enter> lagi tanpa memasukkan kata sandi untuk menghapus pengaturan kata sandi.

Power On By Mouse
Memungkinkan sistem dinyalakan oleh peristiwa wake-up mouse PS/2.
Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada kabel +5VSB.

Disabled Menonaktifkan fungsi ini. (Default)
Move Gerakkan mouse untuk menghidupkan sistem.
Double Click Klik dua kali tombol kiri pada mouse untuk menghidupkan sistem.

ErP
Menentukan apakah sistem mengonsumsi daya paling sedikit dalam keadaan S5 (shutdown). (Default: Dinonaktifkan)
Catatan: Ketika item ini diatur ke Enabled, fungsi-fungsi berikut akan menjadi tidak tersedia: Resume by Alarm, power on by mouse, dan power on by keyboard.

Soft-Off by PWR-BTTN
Mengonfigurasi cara mematikan komputer dalam mode MS-DOS menggunakan tombol daya.

Instant-Off Tekan tombol daya dan kemudian sistem akan mati seketika. (Default)
Delay 4 Sec. Tekan dan tahan tombol daya selama 4 detik untuk mematikan sistem. Jika tombol daya ditekan kurang dari 4 detik, sistem akan masuk ke mode suspend.

Resume by Alarm
Menentukan apakah akan menghidupkan sistem pada waktu yang diinginkan. (Default: Dinonaktifkan) Jika diaktifkan, atur tanggal dan waktu sebagai berikut:

Wake up day: Hidupkan sistem pada waktu tertentu setiap hari atau pada hari tertentu dalam sebulan.
Wake up hour/minute/second: Setel waktu di mana sistem akan dihidupkan secara otomatis.

Catatan: Saat menggunakan fungsi ini, hindari shutdown yang tidak memadai dari sistem operasi atau pelepasan daya AC, atau pengaturan mungkin tidak efektif.

Power Loading
Mengaktifkan atau menonaktifkan dummy load. Ketika catu daya berada pada beban rendah, perlindungan diri akan aktif sehingga menyebabkan catu daya mati atau gagal. Jika ini terjadi, harap atur ke Enabled. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)

RC6(Render Standby)
Memungkinkan Anda menentukan apakah akan membiarkan grafis onboard masuk ke mode standby untuk mengurangi konsumsi daya. (Default: Diaktifkan)

AC BACK
Menentukan keadaan sistem setelah kembalinya daya dari kehilangan daya AC.

Memory Sistem kembali ke keadaan bangun terakhirnya setelah kembalinya daya AC.
Always On Sistem dihidupkan setelah kembalinya daya AC.
Always Off Sistem tetap mati setelah kembalinya daya AC. (Default)

IO Ports

Initial Display Output
Menentukan inisiasi pertama tampilan monitor dari kartu grafis PCI Express yang terpasang atau grafis onboard.

IGFX ^(Catatan) Mengatur grafis onboard sebagai tampilan pertama.
PCIe 1 Slot Mengatur kartu grafis pada slot PCIEX16 sebagai tampilan pertama. (Default)

Internal Graphics
Mengaktifkan atau menonaktifkan fungsi grafis onboard. (Default: Auto)

DVMT Pre-Allocated
Memungkinkan Anda mengatur ukuran memori grafis onboard. Pilihannya adalah: 0M~512M. (Default: 64M)

DVMT Total Gfx Mem
Memungkinkan Anda mengalokasikan ukuran memori DVMT dari grafis onboard. Pilihannya adalah: 128M, 256M, MAX. (Default: 256M)

Aperture Size
Memungkinkan Anda mengatur jumlah maksimum memori sistem yang dapat dialokasikan ke kartu grafis. Pilihannya adalah: 128MB, 256MB, 512MB, 1024MB, dan 2048MB. (Default: 256MB)

Onboard LAN Controller
Mengaktifkan atau menonaktifkan fungsi LAN onboard. (Default: Diaktifkan)
Jika Anda ingin menginstal kartu jaringan add-in pihak ke-3 alih-alih menggunakan LAN onboard, atur item ini ke Disabled.

(Catatan) Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini.

Audio Controller
Mengaktifkan atau menonaktifkan fungsi audio onboard. (Default: Diaktifkan)
Jika Anda ingin menginstal kartu audio add-in pihak ke-3 alih-alih menggunakan audio onboard, atur item ini ke Disabled.

Above 4G Decoding
Mengaktifkan atau menonaktifkan perangkat berkemampuan 64-bit untuk didekodekan di ruang alamat di atas 4 GB (hanya jika sistem Anda mendukung dekode PCI 64-bit). Atur ke Enabled jika lebih dari satu kartu grafis canggih dipasang dan drivernya tidak dapat diluncurkan saat memasuki sistem operasi (karena ruang alamat memori 4 GB yang terbatas). (Default: Dinonaktifkan)

IOAPIC 24-119 Entries
Mengaktifkan atau menonaktifkan fungsi ini. (Default: Diaktifkan)

Super IO Configuration

Serial Port
Mengaktifkan atau menonaktifkan port serial onboard. (Default: Diaktifkan)

USB Configuration

Legacy USB Support
Memungkinkan keyboard/mouse USB digunakan di MS-DOS. (Default: Diaktifkan)

XHCI Hand-off
Menentukan apakah akan mengaktifkan fitur XHCI Hand-off untuk sistem operasi tanpa dukungan XHCI Hand-off. (Default: Diaktifkan)

USB Mass Storage Driver Support
Mengaktifkan atau menonaktifkan dukungan untuk perangkat penyimpanan USB. (Default: Diaktifkan)

Mass Storage Devices
Menampilkan daftar perangkat penyimpanan massal USB yang terhubung. Item ini hanya muncul ketika perangkat penyimpanan USB diinstal.

Konfigurasi Tumpukan Jaringan

Tumpukan Jaringan
Menonaktifkan atau mengaktifkan booting dari jaringan untuk menginstal OS format GPT, seperti menginstal OS dari server Windows Deployment Services. (Default: Dinonaktifkan)

Dukungan IPv4 PXE
Mengaktifkan atau menonaktifkan Dukungan IPv4 PXE. Item ini hanya dapat dikonfigurasi saat Tumpukan Jaringan diaktifkan.

Dukungan IPv4 HTTP
Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv4. Item ini hanya dapat dikonfigurasi saat Tumpukan Jaringan diaktifkan.

Dukungan IPv6 PXE
Mengaktifkan atau menonaktifkan Dukungan IPv6 PXE. Item ini hanya dapat dikonfigurasi saat Tumpukan Jaringan diaktifkan.

Dukungan IPv6 HTTP
Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv6. Item ini hanya dapat dikonfigurasi saat Tumpukan Jaringan diaktifkan.

Waktu tunggu boot PXE
Memungkinkan Anda untuk mengonfigurasi berapa lama menunggu sebelum Anda dapat menekan <Esc> untuk membatalkan boot PXE. Item ini hanya dapat dikonfigurasi saat Tumpukan Jaringan diaktifkan. (Default: 0)

Jumlah deteksi media
Memungkinkan Anda untuk mengatur berapa kali memeriksa keberadaan media. Item ini hanya dapat dikonfigurasi saat

Tumpukan Jaringan diaktifkan. (Default: 1)

Konfigurasi NVMe
Menampilkan informasi pada M.2 NVME PCIe SSD Anda jika terpasang.

Konfigurasi SATA dan RST

Kontroler SATA
Mengaktifkan atau menonaktifkan kontroler SATA terintegrasi. (Default: Diaktifkan)

Pemilihan Mode SATA
Mengaktifkan atau menonaktifkan RAID untuk kontroler SATA yang terintegrasi di Chipset atau mengonfigurasi kontroler SATA ke mode AHCI.

Intel RST Premium Dengan Akselerasi Sistem Intel Optane Mengaktifkan RAID untuk kontroler SATA.
AHCI Mengonfigurasi kontroler SATA ke mode AHCI. Advanced Host Controller Interface (AHCI) adalah spesifikasi antarmuka yang memungkinkan driver penyimpanan untuk mengaktifkan fitur Serial ATA tingkat lanjut seperti Native Command Queuing dan hot plug. (Default)

Dukungan LPM Agresif
Mengaktifkan atau menonaktifkan fitur hemat daya, ALPM (Aggressive Link Power Management), untuk kontroler Chipset SATA. (Default: Dinonaktifkan)

Port 0/1/2/3
Mengaktifkan atau menonaktifkan setiap port SATA. (Default: Diaktifkan)

Hot plug
Mengaktifkan atau menonaktifkan kemampuan hot plug untuk setiap port SATA. (Default: Dinonaktifkan)

Dikonfigurasi sebagai eSATA
Mengaktifkan atau menonaktifkan dukungan untuk perangkat SATA eksternal.

EZ RAID
Memungkinkan Anda untuk dengan cepat mengatur array RAID. Lihat Bab "Mengonfigurasi Set RAID," untuk instruksi tentang mengonfigurasi array RAID.

Pengontrol Keluarga Realtek PCIe GBE
Sub-menu ini menyediakan informasi tentang konfigurasi LAN dan opsi konfigurasi terkait.

Lain-lain

LED dalam Keadaan Sistem Menyala
Memungkinkan Anda untuk mengaktifkan atau menonaktifkan lampu LED motherboard saat sistem menyala.

Mati Menonaktifkan mode pencahayaan yang dipilih saat sistem menyala.
Hidup Mengaktifkan mode pencahayaan yang dipilih saat sistem menyala. (Default)

Intel Platform Trust Technology (PTT)
Mengaktifkan atau menonaktifkan Intel^® PTT Technology. (Default: Dinonaktifkan)

Software Guard Extensions (SGX)
Mengaktifkan atau menonaktifkan teknologi Intel^® Software Guard Extensions. Fitur ini memungkinkan perangkat lunak legal untuk beroperasi di lingkungan yang aman dan melindungi perangkat lunak terhadap serangan dari perangkat lunak berbahaya. Opsi Software Controlled (Dikontrol Perangkat Lunak) memungkinkan Anda untuk mengaktifkan atau menonaktifkan fitur ini dengan aplikasi yang disediakan Intel. (Default: Software Controlled)

Kecepatan Tautan Maksimal
Memungkinkan Anda untuk mengatur mode operasi slot PCI Express ke Gen 1, Gen 2, atau Gen 3. Mode operasi aktual tunduk pada spesifikasi perangkat keras setiap slot. Auto (Otomatis) membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Otomatis)

Peningkatan 3DMark01
Memungkinkan Anda untuk menentukan apakah akan meningkatkan beberapa kinerja benchmark lama. (Default: Dinonaktifkan)

Komputasi Tepercaya
Mengaktifkan atau menonaktifkan Trusted Platform Module (TPM).

Status Kesehatan PC

Atur Ulang Status Casing Terbuka

Dinonaktifkan Menyimpan atau menghapus catatan status intrusi sasis sebelumnya. (Default)
Diaktifkan Menghapus catatan status intrusi sasis sebelumnya dan kolom Case Open (Casing Terbuka) akan menampilkan "No" (Tidak) pada boot berikutnya.

Casing Terbuka
Menampilkan status deteksi perangkat deteksi intrusi sasis yang terpasang ke header CI motherboard. Jika penutup sasis sistem dilepas, bidang ini akan menampilkan "Yes" (Ya), jika tidak, akan menampilkan "No" (Tidak). Untuk menghapus catatan status intrusi sasis, atur Reset Case Open Status (Atur Ulang Status Casing Terbuka) ke Enabled (Diaktifkan), simpan pengaturan ke CMOS, lalu mulai ulang sistem Anda.

CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Menampilkan voltase sistem saat ini.

Smart Fan 5 **SIGNamp; Monitor
Memungkinkan Anda untuk memilih target untuk dipantau dan untuk melakukan penyesuaian lebih lanjut. (Default: CPU FAN)

Kontrol Kecepatan Kipas
Memungkinkan Anda untuk menentukan apakah akan mengaktifkan fungsi kontrol kecepatan kipas dan menyesuaikan kecepatan kipas.
Normal Memungkinkan kipas berjalan pada kecepatan yang berbeda sesuai dengan suhu. Anda dapat menyesuaikan kecepatan kipas dengan System Information Viewer berdasarkan persyaratan sistem Anda. (Default)
Senyap Memungkinkan kipas berjalan pada kecepatan rendah.
Manual Memungkinkan Anda untuk mengontrol kecepatan kipas dalam grafik kurva.
Kecepatan Penuh Memungkinkan kipas berjalan pada kecepatan penuh.

Input Suhu Penggunaan Kontrol Kipas
Memungkinkan Anda untuk memilih suhu referensi untuk kontrol kecepatan kipas.

Interval Suhu
Memungkinkan Anda untuk memilih interval suhu untuk perubahan kecepatan kipas.

Mode Kontrol Kipas
Otomatis Memungkinkan BIOS secara otomatis mendeteksi jenis kipas yang terpasang dan mengatur mode kontrol optimal. (Default)
Voltase Mode voltase direkomendasikan untuk kipas 3-pin.
PWM Mode PWM direkomendasikan untuk kipas 4-pin.

Hentikan Kipas
Mengaktifkan atau menonaktifkan fungsi hentikan kipas. Anda dapat mengatur batas suhu menggunakan kurva suhu. Kipas berhenti beroperasi saat suhu lebih rendah dari batas. (Default: Dinonaktifkan)

Suhu
Menampilkan suhu saat ini dari area target yang dipilih.

Kecepatan Kipas
Menampilkan kecepatan kipas saat ini.

Laju Aliran
Menampilkan laju aliran sistem pendingin air Anda.

Kontrol Peringatan Suhu
Menetapkan ambang batas peringatan untuk suhu. Saat suhu melebihi ambang batas, BIOS akan mengeluarkan suara peringatan. Pilihannya adalah: Dinonaktifkan (default), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.

Peringatan Kerusakan Kipas
Memungkinkan sistem mengeluarkan suara peringatan jika kipas tidak terhubung atau rusak. Periksa kondisi kipas atau sambungan kipas saat ini terjadi. (Default: Dinonaktifkan)

Info Sistem

Bagian ini memberikan informasi tentang model motherboard dan versi BIOS Anda. Anda juga dapat memilih bahasa default yang digunakan oleh BIOS dan mengatur waktu sistem secara manual.

Tingkat Akses
Menampilkan tingkat akses saat ini tergantung pada jenis proteksi kata sandi yang digunakan. (Jika tidak ada kata sandi yang ditetapkan, default akan ditampilkan sebagai Administrator.) Tingkat Administrator memungkinkan Anda membuat perubahan pada semua pengaturan BIOS; tingkat Pengguna hanya memungkinkan Anda membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya.

Bahasa Sistem
Memilih bahasa default yang digunakan oleh BIOS.

Tanggal Sistem
Mengatur tanggal sistem. Format tanggal adalah minggu (hanya baca), bulan, tanggal, dan tahun. Gunakan <Enter> untuk beralih di antara bidang Bulan, Tanggal, dan Tahun dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.

Waktu Sistem
Mengatur waktu sistem. Format waktu adalah jam, menit, dan detik. Misalnya, pukul 1 siang adalah 13:00:00. Gunakan <Enter> untuk beralih di antara bidang Jam, Menit, dan Detik dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.

Info Perangkat yang Terpasang
Menampilkan informasi tentang perangkat PCI Express dan M.2 Anda jika terpasang.

Q-Flash
Memungkinkan Anda mengakses utilitas Q-Flash untuk memperbarui BIOS atau mencadangkan konfigurasi BIOS saat ini.

Boot

Status NumLock saat Boot
Mengaktifkan atau menonaktifkan fitur Numlock pada keypad numerik keyboard setelah POST. (Default: Aktif)

Opsi Keamanan
Menentukan apakah kata sandi diperlukan setiap kali sistem melakukan boot, atau hanya ketika Anda memasuki BIOS Setup. Setelah mengonfigurasi item ini, atur kata sandi di bawah item Kata Sandi Administrator/Kata Sandi Pengguna.
Setup Kata sandi hanya diperlukan untuk memasuki program BIOS Setup.
Sistem Kata sandi diperlukan untuk melakukan boot sistem dan untuk memasuki program BIOS Setup. (Default)

Tampilkan LOGO Layar Penuh
Memungkinkan Anda menentukan apakah akan menampilkan Logo GIGABYTE saat sistem dimulai. Dinonaktifkan melewati Logo GIGABYTE saat sistem dimulai. (Default: Diaktifkan)

Prioritas Opsi Boot
Menentukan urutan boot keseluruhan dari perangkat yang tersedia. Perangkat penyimpanan yang dapat dilepas yang mendukung format GPT akan diberi awalan string "UEFI:" pada daftar perangkat boot. Untuk melakukan boot dari sistem operasi yang mendukung partisi GPT, pilih perangkat yang diberi awalan string "UEFI:".

Atau jika Anda ingin menginstal sistem operasi yang mendukung partisi GPT seperti Windows 10 64-bit, pilih drive optik yang berisi disk instalasi Windows 10 64-bit dan diberi awalan string "UEFI:".

Boot Cepat
Mengaktifkan atau menonaktifkan Boot Cepat untuk mempersingkat proses boot OS. Ultra Cepat memberikan kecepatan boot tercepat. (Default: Nonaktifkan Tautan)

Dukungan SATA
Hanya Perangkat SATA Boot Terakhir Kecuali drive boot sebelumnya, semua perangkat SATA dinonaktifkan sebelum proses boot OS selesai. (Default)

Semua Perangkat SATA Semua perangkat SATA berfungsi dalam sistem operasi dan selama POST.
Item ini hanya dapat dikonfigurasi ketika Boot Cepat diatur ke Diaktifkan atau Ultra Cepat.

Dukungan VGA
Memungkinkan Anda memilih jenis sistem operasi yang akan di-boot.
Otomatis Mengaktifkan hanya ROM opsi lama.
Driver EFI Mengaktifkan ROM opsi EFI. (Default)

Item ini hanya dapat dikonfigurasi ketika Boot Cepat diatur ke Diaktifkan atau Ultra Cepat.

Dukungan USB
Nonaktifkan Tautan Semua perangkat USB dinonaktifkan sebelum proses boot OS selesai.
Inisialisasi Penuh Semua perangkat USB berfungsi dalam sistem operasi dan selama POST. (Default)
Inisialisasi Parsial Sebagian perangkat USB dinonaktifkan sebelum proses boot OS selesai.

Item ini hanya dapat dikonfigurasi ketika Boot Cepat diatur ke Diaktifkan atau Ultra Cepat. Fungsi ini dinonaktifkan ketika Boot Cepat diatur ke Ultra Cepat.

Dukungan Perangkat PS2
Nonaktifkan Tautan Semua perangkat PS/2 dinonaktifkan sebelum proses boot OS selesai.
Diaktifkan Semua perangkat PS/2 berfungsi dalam sistem operasi dan selama POST. (Default)

Item ini hanya dapat dikonfigurasi ketika Boot Cepat diatur ke Diaktifkan atau Ultra Cepat. Fungsi ini dinonaktifkan ketika Boot Cepat diatur ke Ultra Cepat.

Dukungan Driver Tumpukan Jaringan
Nonaktifkan Tautan Menonaktifkan booting dari jaringan. (Default)
Diaktifkan Mengaktifkan booting dari jaringan.

Item ini hanya dapat dikonfigurasi ketika Boot Cepat diatur ke Diaktifkan atau Ultra Cepat.

Boot Berikutnya Setelah Kehilangan Daya AC
Boot Normal Mengaktifkan boot normal setelah kembalinya daya AC. (Default)
Boot Cepat Mempertahankan pengaturan Boot Cepat setelah kembalinya daya AC. Item ini hanya dapat dikonfigurasi ketika Boot Cepat diatur ke Diaktifkan atau Ultra Cepat.

Kecepatan Mouse
Memungkinkan Anda mengatur kecepatan gerakan kursor mouse. (Default: 1 X)

Fitur Windows 10
Memungkinkan Anda memilih sistem operasi yang akan diinstal. (Default: Windows 10)

Dukungan CSM
Mengaktifkan atau menonaktifkan UEFI CSM (Compatibility Support Module) untuk mendukung proses boot PC lama.

Dinonaktifkan Menonaktifkan UEFI CSM dan hanya mendukung proses boot UEFI BIOS. (Default)
Diaktifkan Mengaktifkan UEFI CSM.

LAN PXE Boot Option ROM
Memungkinkan Anda memilih apakah akan mengaktifkan ROM opsi lama untuk pengontrol LAN. (Default: Dinonaktifkan) Item ini hanya dapat dikonfigurasi ketika Dukungan CSM diatur ke Diaktifkan. & Kontrol Opsi Boot Penyimpanan

Memungkinkan Anda memilih apakah akan mengaktifkan ROM opsi UEFI atau lama untuk pengontrol perangkat penyimpanan.

Jangan luncurkan Menonaktifkan ROM opsi.
UEFI Hanya mengaktifkan ROM opsi UEFI.
Lama Hanya mengaktifkan ROM opsi lama. (Default)

Item ini hanya dapat dikonfigurasi ketika Dukungan CSM diatur ke Diaktifkan.

Perangkat PCI Lainnya
Memungkinkan Anda memilih apakah akan mengaktifkan ROM opsi UEFI atau Lama untuk pengontrol perangkat PCI selain pengontrol LAN, perangkat penyimpanan, dan grafis.

Jangan luncurkan Menonaktifkan ROM opsi.
UEFI Hanya mengaktifkan ROM opsi UEFI. (Default)
Lama Hanya mengaktifkan ROM opsi lama.

Item ini hanya dapat dikonfigurasi ketika Dukungan CSM diatur ke Diaktifkan.

Kata Sandi Administrator
Memungkinkan Anda mengonfigurasi kata sandi administrator. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki BIOS Setup. Berbeda dari kata sandi pengguna, kata sandi administrator memungkinkan Anda membuat perubahan pada semua pengaturan BIOS.

Kata Sandi Pengguna
Memungkinkan Anda mengonfigurasi kata sandi pengguna. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki BIOS Setup. Namun, kata sandi pengguna hanya memungkinkan Anda membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya.

Untuk membatalkan kata sandi, tekan <Enter> pada item kata sandi dan ketika diminta kata sandi, masukkan yang benar terlebih dahulu. Ketika diminta kata sandi baru, tekan <Enter> tanpa memasukkan kata sandi apa pun. Tekan <Enter> lagi ketika diminta untuk mengonfirmasi.

CATATAN: Sebelum mengatur Kata Sandi Pengguna, pastikan untuk mengatur Kata Sandi Administrator terlebih dahulu.

ƒ Boot Aman
Memungkinkan Anda mengaktifkan atau menonaktifkan Boot Aman dan mengonfigurasi pengaturan terkait. Item ini hanya dapat dikonfigurasi ketika Dukungan CSM diatur ke Dinonaktifkan.

Mode Operasi yang Disukai
Memungkinkan Anda memilih apakah akan memasuki mode Mudah atau mode Lanjutan setelah memasuki BIOS Setup. Otomatis memasuki mode BIOS di mana terakhir kali berada. (Default: Otomatis)

Simpan & Keluar

Simpan & Keluar dari Pengaturan
Tekan <Enter> pada item ini dan pilih Ya. Ini menyimpan perubahan ke CMOS dan keluar dari program BIOS Setup. Pilih Tidak atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.

Keluar Tanpa Menyimpan
Tekan <Enter> pada item ini dan pilih Ya. Ini keluar dari BIOS Setup tanpa menyimpan perubahan yang dibuat di BIOS Setup ke CMOS. Pilih Tidak atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.

Muat Default yang Dioptimalkan
Tekan <Enter> pada item ini dan pilih Ya untuk memuat pengaturan default BIOS yang optimal. Pengaturan default BIOS membantu sistem beroperasi dalam keadaan optimal. Selalu muat default yang Dioptimalkan setelah memperbarui BIOS atau setelah membersihkan nilai CMOS.

Boot Override
Memungkinkan Anda memilih perangkat untuk segera melakukan boot. Tekan <Enter> pada perangkat yang Anda pilih dan pilih Ya untuk mengonfirmasi. Sistem Anda akan memulai ulang secara otomatis dan melakukan boot dari perangkat itu.

Simpan Profil
Fungsi ini memungkinkan Anda menyimpan pengaturan BIOS saat ini ke profil. Anda dapat membuat hingga 8 profil dan menyimpan sebagai Setup Profile 1~ Setup Profile 8. Tekan <Enter> untuk menyelesaikan. Atau Anda dapat memilih Pilih File di HDD/FDD/USB untuk menyimpan profil ke perangkat penyimpanan Anda.

Muat Profil
Jika sistem Anda menjadi tidak stabil dan Anda telah memuat pengaturan default BIOS, Anda dapat menggunakan fungsi ini untuk memuat pengaturan BIOS dari profil yang dibuat sebelumnya, tanpa kesulitan mengonfigurasi ulang pengaturan BIOS. Pertama pilih profil yang ingin Anda muat dan kemudian tekan <Enter> untuk menyelesaikan. Anda dapat memilih Pilih File di HDD/FDD/USB untuk memasukkan profil yang sebelumnya dibuat dari perangkat penyimpanan Anda atau memuat profil yang dibuat secara otomatis oleh BIOS, seperti mengembalikan pengaturan BIOS ke pengaturan terakhir yang berfungsi dengan benar (rekaman terakhir yang diketahui baik).

Mengonfigurasi Set RAID

Tingkat RAID

	RAID 0	RAID 1	RAID 5	RAID 10
Minimum Jumlah Hard Drive	≥2	2	≥3	4
Kapasitas Array	Jumlah hard drive * Ukuran drive terkecil	Ukuran drive terkecil	(Jumlah hard drive -1) * Ukuran drive terkecil	(Jumlah hard drive/2) * Ukuran drive terkecil
Toleransi Kesalahan	Tidak	Ya	Ya	Ya

Sebelum Anda mulai, siapkan item-item berikut:

Setidaknya dua hard drive SATA atau SSD.^(Catatan) (Untuk memastikan kinerja optimal, disarankan agar Anda menggunakan dua hard drive dengan model dan kapasitas yang identik).
Disk pengaturan Windows.
Disk driver motherboard.
USB thumb drive.

Mengonfigurasi Kontroler SATA Onboard

Memasang hard drive SATA di komputer Anda
Pasang hard drive/SSD di konektor yang dikontrol Chipset Intel^® di motherboard. Kemudian sambungkan konektor daya dari catu daya Anda ke hard drive.
Mengonfigurasi mode kontroler SATA di Pengaturan BIOS
Pastikan untuk mengonfigurasi mode kontroler SATA dengan benar di Pengaturan BIOS sistem.

Langkah-langkah:

Nyalakan komputer Anda dan tekan <Delete> untuk masuk ke Pengaturan BIOS selama POST (Power-On Self-Test). BukaSettings\IO Ports\SATA And RST Configuration, pastikan SATA Controller(s) diaktifkan. Untuk membuat RAID, atur SATA Mode Selection ke Intel RST Premium With Intel Optane System Acceleration. Kemudian simpan pengaturan dan mulai ulang komputer Anda. Catatan: Saat menggunakan PCIe SSD, pastikan untuk mengatur item Use RST Legacy OROM di bawah Settings\IO Ports\SATA And RST Configuration ke Disabled dan RST Control PCIe Storage Devices ke Manual. Kemudian tergantung konektor M.2 yang Anda gunakan, atur item PCIe Storage Dev On Port XX yang sesuai ke RST Controlled. Terakhir, simpan pengaturan dan keluar dari Pengaturan BIOS. Jika Anda ingin menggunakan NVMe PCIe SSD untuk mengonfigurasi RAID, pastikan untuk mengatur NVMe RAID mode ke Enabled.
Untuk menggunakan fitur EZ RAID, ikuti langkah-langkah di "C-1." Untuk mengonfigurasi UEFI RAID, ikuti langkah-langkah di "C-2." Untuk masuk ke ROM RAID lama, lihat "C-3" untuk informasi lebih lanjut. Terakhir, simpan pengaturan dan keluar dari Pengaturan BIOS.

Menu Pengaturan BIOS yang dijelaskan di bagian ini mungkin berbeda dari pengaturan yang tepat untuk motherboard Anda. Opsi menu Pengaturan BIOS aktual yang akan Anda lihat akan bergantung pada motherboard yang Anda miliki dan versi BIOS.

C-1. Menggunakan EZ RAID
Motherboard GIGABYTE memberi Anda fitur EZ RAID, yang memungkinkan Anda mengonfigurasi array RAID dengan cepat dengan langkah-langkah yang disederhanakan.

Langkah-langkah:

Setelah memulai ulang komputer, masuk ke Pengaturan BIOS dan buka Settings\EZ RAID. Tekan <Enter> pada item EZ RAID. Pilih jenis hard drive yang Anda gunakan untuk RAID di tab Type dan kemudian tekan <Enter>.
Buka tab Mode untuk memilih tingkat RAID. Tingkat RAID yang didukung meliputi RAID 0, RAID 1, RAID 10, dan RAID 5 (pilihan yang tersedia bergantung pada jumlah hard drive yang dipasang). Kemudian tekan <Enter> untuk pindah ke tab Create. Klik Proceed untuk memulai. (Catatan) Harap perhatikan bahwa M.2 PCIe SSD tidak dapat digunakan untuk membuat set RAID dengan hard drive SATA.
Setelah selesai, Anda akan dibawa kembali ke layar Intel(R) Rapid Storage Technology. Di bawah RAID Volumes Anda dapat melihat volume RAID baru. Untuk melihat informasi lebih rinci, tekan <Enter> pada volume untuk memeriksa informasi tentang tingkat RAID, ukuran blok stripe, nama array, dan kapasitas array, dll.

C-2. Konfigurasi UEFI RAID

Langkah-langkah:

Di Pengaturan BIOS, bukaBoot dan atur CSM Support ke Disabled. Simpan perubahan dan keluar dari Pengaturan BIOS.
Setelah sistem reboot, masuk lagi ke Pengaturan BIOS. Kemudian masuk ke sub-menu Settings\IO Ports\Intel(R) Rapid Storage Technology.
Di menu Intel(R) Rapid Storage Technology, tekan <Enter> pada Create RAID Volume untuk masuk ke layar Create RAID Volume. Masukkan nama volume dengan 1~16 huruf (huruf tidak boleh karakter khusus) di bawah item Name dan tekan <Enter>. Kemudian, pilih tingkat RAID. Tingkat RAID yang didukung meliputi RAID 0, RAID 1, RAID 10, dan RAID 5 (pilihan yang tersedia bergantung pada jumlah hard drive yang dipasang). Selanjutnya, gunakan tombol panah bawah untuk berpindah ke Select Disks.
Di bawah item Select Disks, pilih hard drive yang akan disertakan dalam array RAID. Tekan tombol <Space> pada hard drive yang akan dipilih (hard drive yang dipilih ditandai dengan "X"). Kemudian atur ukuran blok stripe. Ukuran blok stripe dapat diatur dari 4 KB hingga 128 KB. Setelah Anda memilih ukuran blok stripe, atur kapasitas volume.
Setelah mengatur kapasitas, pindah ke Create Volume dan tekan <Enter> untuk memulai.
Setelah selesai, Anda akan dibawa kembali ke layar Intel(R) Rapid Storage Technology. Di bawah RAID Volumes Anda dapat melihat volume RAID baru. Untuk melihat informasi lebih rinci, tekan <Enter> pada volume untuk memeriksa informasi tentang tingkat RAID, ukuran blok stripe, nama array, dan kapasitas array, dll.

C-3. Mengonfigurasi Legacy RAID ROM
Anda memerlukan kartu grafis diskrit untuk masuk ke utilitas ROM RAID lama. Masuk ke utilitas pengaturan RAID BIOS lama Intel^® untuk mengonfigurasi array RAID. Lewati langkah ini dan lanjutkan dengan pemasangan sistem operasi Windows untuk konfigurasi non-RAID.

Langkah-langkah:

Di Pengaturan BIOS, buka BIOS dan atur CSM Support ke Enabled dan Storage Boot Option Control ke Legacy. Selanjutnya, buka Settings\IO Ports\SATA And RST Configuration dan pastikan Use RST Legacy OROM diatur ke Enabled. Simpan perubahan dan keluar dari Pengaturan BIOS. Setelah pengujian memori POST dimulai dan sebelum sistem operasi boot dimulai, cari pesan yang mengatakan "Press <Ctrl-I> to enter Configuration Utility". Tekan <Ctrl> + <I> untuk masuk ke Utilitas Konfigurasi RAID.
Setelah Anda menekan <Ctrl> + <I>, layar MAIN MENU akan muncul. Jika Anda ingin membuat array RAID, pilih Create RAID Volume di MAIN MENU dan tekan <Enter>.
Setelah masuk ke layar CREATE VOLUME MENU, masukkan nama volume dengan 1~16 huruf (huruf tidak boleh karakter khusus) di bawah item Name dan tekan <Enter>. Kemudian, pilih tingkat RAID. Tingkat RAID yang didukung meliputi RAID 0, RAID 1, RAID 10, dan RAID 5 (pilihan yang tersedia bergantung pada jumlah hard drive yang dipasang). Tekan <Enter> untuk melanjutkan.
Di bawah item Disks, pilih hard drive yang akan disertakan dalam array RAID. Jika hanya dua hard drive yang dipasang, mereka akan secara otomatis ditugaskan ke array. Atur ukuran blok stripe jika perlu. Ukuran blok stripe dapat diatur dari 4 KB hingga 128 KB. Setelah Anda memilih ukuran blok stripe, tekan <Enter>.
Masukkan kapasitas array dan tekan <Enter>. Terakhir, tekan <Enter> pada item Create Volume untuk mulai membuat array RAID. Saat diminta untuk mengonfirmasi apakah akan membuat volume ini, tekan <Y> untuk mengonfirmasi atau <N> untuk membatalkan.
Setelah selesai, Anda dapat melihat informasi rinci tentang array RAID di bagian DISK/VOLUME INFORMATION, termasuk tingkat RAID, ukuran blok stripe, nama array, dan kapasitas array, dll. Untuk keluar dari utilitas RAID BIOS, tekan <Esc> atau pilih 6. Exit di MAIN MENU.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi array RAID.

Pasang driver RAID dan sistem operasi
Dengan pengaturan BIOS yang benar, Anda siap untuk memasang sistem operasi.

Memasang Sistem Operasi
Karena beberapa sistem operasi sudah menyertakan driver RAID, Anda tidak perlu memasang driver RAID terpisah selama proses pemasangan Windows. Setelah sistem operasi dipasang, kami sarankan Anda memasang semua driver yang diperlukan dari disk driver motherboard menggunakan "Xpress Install" untuk memastikan kinerja dan kompatibilitas sistem. Jika sistem operasi yang akan dipasang mengharuskan Anda menyediakan driver RAID tambahan selama proses pemasangan OS, silakan merujuk ke langkah-langkah di bawah ini:

Salin folder IRST di bawah \Boot di disk driver ke USB thumb drive Anda.
Boot dari disk pengaturan Windows dan lakukan langkah-langkah pemasangan OS standar. Saat layar yang meminta Anda untuk memuat driver muncul, pilih Browse (Telusuri).
Kemudian telusuri ke USB flash drive dan pilih lokasi driver. Lokasi driver adalah sebagai berikut: \IRST\f6flpy-x64
Saat layar seperti yang ditunjukkan, pilih Intel(R) Chipset SATA/PCIe RST Premium Controller dan klik Next (Berikutnya) untuk memuat driver dan melanjutkan pemasangan OS.

Memasang Memori Intel^® Optane^™

Persyaratan Sistem

Memori Intel^® Optane^™
Memori Optane^™ harus memiliki kapasitas minimal 16 GB, dan harus memiliki kapasitas yang sama atau lebih kecil dari hard drive/SSD yang akan dipercepat.
Memori Optane^™ tidak dapat digunakan untuk mempercepat larik RAID yang ada; hard drive/SSD yang dipercepat tidak dapat disertakan dalam larik RAID.
Hard drive/SSD yang akan dipercepat harus berupa hard drive SATA atau SSD SATA M.2.
Hard drive/SSD yang akan dipercepat dapat berupa drive sistem atau drive data. Drive sistem harus diformat GPT dan memiliki Windows 10 64-bit (atau versi yang lebih baru) yang terinstal di dalamnya. Drive data juga harus diformat GPT.
Disk driver motherboard

Panduan Instalasi
A-1: Instalasi dalam mode AHCI
Jika pengontrol SATA telah dikonfigurasi dalam mode AHCI, harap ikuti langkah-langkah di bawah ini:

Setelah memasuki sistem operasi, masukkan disk driver motherboard ke dalam drive optik Anda. Pada layar Xpress Install, pilih Intel(R) Optane(TM) Memory System Acceleration ^(Catatan) untuk menginstal. Ikuti instruksi pada layar untuk melanjutkan. Setelah selesai, mulai ulang sistem.
Setelah memasuki kembali sistem operasi, ikuti instruksi pada layar untuk menyelesaikan pengaturan, dan kemudian aplikasi Intel^® Optane^™ Memory akan muncul secara otomatis. Semua data pada memori Optane^™ akan dihapus. Pastikan Anda mencadangkan data sebelum melanjutkan. Ikuti instruksi pada layar untuk melanjutkan. Setelah selesai, mulai ulang sistem.
Luncurkan aplikasi Intel^® Optane^™ Memory dari menu Mulai dan pastikan Memori Intel^® Optane^™ telah diaktifkan. (Mode pengontrol SATA diubah menjadi "Intel RST Premium With Intel Optane System Acceleration" dari mode AHCI. JANGAN mengubah mode pengontrol SATA Anda kembali ke AHCI. Melakukannya akan menyebabkan memori Optane^™ tidak dapat berfungsi dengan benar.)
Jika Anda ingin mempercepat drive sistem, Anda dapat memilih folder, file, atau aplikasi tertentu untuk dipercepat menggunakan fungsi Intel^® Optane^™ Memory Pinning. (Memori Intel^® Optane^™ yang digunakan harus memiliki kapasitas minimal 32 GB.)

(Catatan) Jika sistem sudah memiliki utilitas Intel^® Rapid Storage Technology yang terinstal, Anda harus menghapusnya terlebih dahulu sebelum menginstal aplikasi Intel(R) Optane(TM) Memory System Acceleration.

A-2: Instalasi dalam mode Intel RST Premium With Intel Optane System Acceleration
Jika pengontrol SATA telah dikonfigurasi dalam mode Intel RST Premium With Intel Optane System Acceleration, harap ikuti langkah-langkah di bawah ini:

Setelah sistem dimulai ulang, masuk ke Pengaturan BIOS, pastikan CSM Support di bawah menu Boot dinonaktifkan.
Buka Settings\IO Ports\SATA And RST Configuration dan pastikan USE RST Legacy OROM dinonaktifkan dan RST Control PCIe Storage Devices diatur ke Manual. Jika Anda ingin mengaktifkan memori Optane^™ yang terpasang di konektor M.2, atur PCIe Storage Device on Port 21 ke RST Controlled.
Masukkan sistem operasi, luncurkan utilitas Intel^® Rapid Storage Technology dari menu Mulai, lalu aktifkan Memori Intel^® Optane^™ di layar Intel^® Optane^™ Memory.
Luncurkan utilitas Intel^® Rapid Storage Technology dari menu Mulai dan pastikan Memori Intel^® Optane^™ telah diaktifkan. Jika Anda ingin mempercepat drive sistem, Anda dapat memilih folder, file, atau aplikasi tertentu untuk dipercepat menggunakan fungsi Intel^® Optane^™ Memory Pinning. (Memori Intel^® Optane^™ yang digunakan harus memiliki kapasitas minimal 32 GB.)

Memori Optane^™ tidak dapat digunakan untuk mempercepat SSD PCIe M.2.
Jangan tiba-tiba melepas memori Optane^™. Melakukannya akan menyebabkan sistem operasi berhenti berfungsi dengan benar.
Jika Anda ingin mengubah/melepas memori Optane^™, Anda harus menonaktifkannya terlebih dahulu menggunakan aplikasi Intel^® Rapid Storage Technology atau Intel(R) Optane^™ Memory.
Setelah mengaktifkan memori Optane^™, pengaturan BIOS terkait akan tetap ada bahkan setelah pembaruan BIOS.

Instalasi Driver

Sebelum menginstal driver, instal terlebih dahulu sistem operasi.
Setelah menginstal sistem operasi, masukkan disk driver motherboard ke dalam drive optik Anda. Klik pesan "Tap to choose what happens with this disc" (Ketuk untuk memilih apa yang terjadi dengan disk ini) di sudut kanan atas layar dan pilih "RunRun.exe." (Jalankan Run.exe). (Atau buka Komputer Saya, klik dua kali drive optik dan jalankan program Run.exe.)

"Xpress Install" (Instal Xpress) akan secara otomatis memindai sistem Anda dan kemudian mencantumkan semua driver yang direkomendasikan untuk diinstal. Anda dapat mengeklik tombol Xpress Install (Instal Xpress) dan "Xpress Install" (Instal Xpress) akan menginstal semua driver yang dipilih. Atau klik panah ikon untuk menginstal driver yang Anda butuhkan satu per satu.
