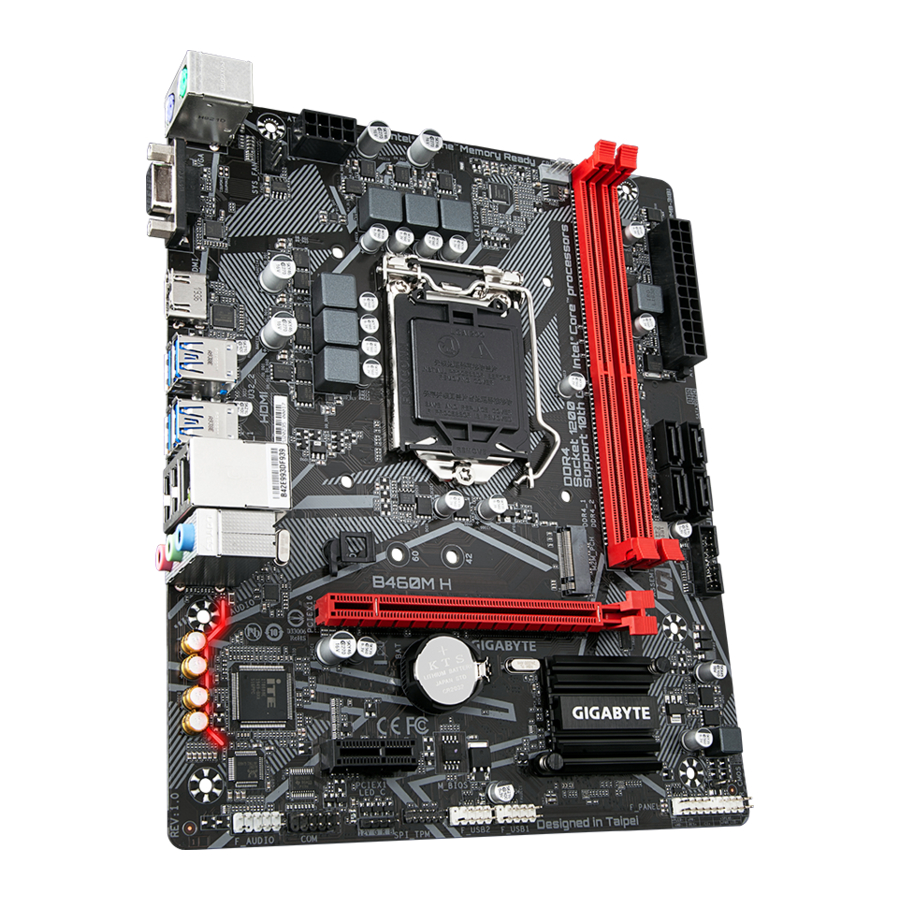

„Gigabyte B460M H“ vadovas

Norėdami gauti daugiau informacijos apie produktą, apsilankykite GIGABYTE svetainėje.

Siekiant sumažinti poveikį visuotiniam atšilimui, šio produkto pakavimo medžiagos yra perdirbamos ir pakartotinai naudojamos. GIGABYTE kartu su jumis saugo aplinką.

Norėdami gauti informacijos apie produktą, apsilankykite mūsų svetainėje: https://www.gigabyte.com

Motininės plokštės versijos nustatymas

Motininės plokštės versijos numeris atrodo taip: "REV: X.X." Pavyzdžiui, "REV: 1.0" reiškia, kad motininės plokštės versija yra 1.0. Prieš atnaujindami motininės plokštės BIOS, tvarkykles arba ieškodami techninės informacijos, patikrinkite motininės plokštės versiją.

Pavyzdys:

B460M H motininės plokštės išdėstymas

Dėžutės turinys

• B460M H motininė plokštė
• Motininės plokštės tvarkyklės diskas
• Du SATA kabeliai
• Vartotojo vadovas
• I/O ekranas

* Aukščiau pateiktas dėžutės turinys yra tik informacinio pobūdžio, o tikrieji elementai priklauso nuo jūsų įsigyto produkto paketo. Dėžutės turinys gali būti keičiamas be išankstinio įspėjimo.

Aparatinės įrangos diegimas

Atsargumo priemonės diegiant

Pagrindinėje plokštėje yra daug subtilių elektroninių grandinių ir komponentų, kurie gali būti pažeisti dėl elektrostatinės iškrovos (ESD). Prieš diegdami atidžiai perskaitykite vartotojo vadovą ir laikykitės šių procedūrų:

• Prieš diegdami įsitikinkite, kad korpusas tinka pagrindinei plokštei.
• Prieš diegdami nenuimkite ir nepažeiskite pagrindinės plokštės S/N (serijos numerio) lipduko arba garantinio lipduko, kurį pateikė jūsų pardavėjas. Šie lipdukai reikalingi garantijos patvirtinimui.
• Prieš diegdami arba išimdami pagrindinę plokštę ar kitus aparatinės įrangos komponentus, visada atjunkite kintamosios srovės maitinimą ištraukdami maitinimo laidą iš maitinimo lizdo.
• Jungdami aparatinės įrangos komponentus prie vidinių jungčių pagrindinėje plokštėje, įsitikinkite, kad jie yra tvirtai ir saugiai prijungti.
• Dirbdami su pagrindine plokšte, venkite liesti metalinius laidus ar jungtis.
• Geriausia dėvėti elektrostatinės iškrovos (ESD) riešo dirželį dirbant su elektroniniais komponentais, tokiais kaip pagrindinė plokštė, CPU arba atmintis. Jei neturite ESD riešo dirželio, laikykite rankas sausas ir pirmiausia palieskite metalinį objektą, kad pašalintumėte statinį elektros krūvį.
• Prieš diegdami pagrindinę plokštę, laikykite ją ant antistatinio padėklo arba elektrostatinės ekranavimo talpyklos viduje.
• Prieš prijungdami arba atjungdami maitinimo laido kabelį nuo pagrindinės plokštės, įsitikinkite, kad maitinimo šaltinis yra išjungtas.
• Prieš įjungdami maitinimą, įsitikinkite, kad maitinimo šaltinio įtampa nustatyta pagal vietinį įtampos standartą.
• Prieš naudodami produktą, patikrinkite, ar visi jūsų aparatinės įrangos komponentų kabeliai ir maitinimo jungtys yra prijungti.
• Kad nepažeistumėte pagrindinės plokštės, neleiskite, kad varžtai liestųsi su pagrindinės plokštės grandine ar jos komponentais.
• Įsitikinkite, kad ant pagrindinės plokštės ar kompiuterio korpuse nėra likusių varžtų ar metalinių komponentų.
• Nestatykite kompiuterinės sistemos ant nelygaus paviršiaus.
• Nestatykite kompiuterinės sistemos aukštos temperatūros arba drėgnoje aplinkoje.
• Kompiuterio maitinimo įjungimas diegimo proceso metu gali sugadinti sistemos komponentus ir fiziškai pakenkti vartotojui.
• Jei nesate tikri dėl bet kurio diegimo veiksmo arba turite problemų, susijusių su produkto naudojimu, kreipkitės į sertifikuotą kompiuterių specialistą.
• Jei naudojate adapterį, ilginamąjį maitinimo laidą arba maitinimo juostą, būtinai pasikonsultuokite dėl jo diegimo ir (arba) įžeminimo instrukcijų.

Produkto specifikacijos

CPU	10-osios kartos Intel® Core™ i9 procesorių / Intel® Core™ i7 procesorių / Intel® Core™ i5 procesorių / Intel® Core™ i3 procesorių / Intel® Pentium® procesorių / Intel® Celeron® procesorių, skirtų LGA1200 lizdui, palaikymas (naujausią CPU palaikymo sąrašą rasite GIGABYTE svetainėje). L3 talpykla priklauso nuo CPU
Lustų rinkinys	Intel® B460 Express lustų rinkinys
Atmintis	Intel® Core™ i9/i7 procesoriai: - DDR4 2933/2666/2400/2133 MHz atminties modulių palaikymas
	Intel® Core™ i5/i3/Pentium®/Celeron® procesoriai: - DDR4 2666/2400/2133 MHz atminties modulių palaikymas
	2 x DDR4 DIMM lizdai, palaikantys iki 64 GB (32 GB vieno DIMM talpos) sistemos atminties
	Dvikanalė atminties architektūra
	ECC Un-buffered DIMM 1Rx8/2Rx8 atminties modulių palaikymas (veikia ne ECC režimu)
	Ne ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 atminties modulių palaikymas
	Extreme Memory Profile (XMP) atminties modulių palaikymas (Naujausią palaikomą atminties spartą ir atminties modulius rasite GIGABYTE svetainėje.)
Integruota grafika	Integruotas grafikos procesorius – Intel® HD Graphics palaikymas: 1 x D-Sub prievadas, palaikantis didžiausią 1920 x 1200@60 Hz raišką 1 x HDMI prievadas, palaikantis didžiausią 4096 x 2160@30 Hz raišką * HDMI 1.4 versijos ir HDCP 2.3 palaikymas. Didžiausia bendra atmintis – 512 MB
Garsas	Realtek® ALC887 kodekas
	Didelės raiškos garsas
	2/4/5.1/7.1 kanalų * Norėdami konfigūruoti 7.1 kanalų garsą, turite atidaryti garso programinę įrangą ir pirmiausia pasirinkti Device advanced settings (Įrenginio išplėstiniai nustatymai) > Playback Device (Atkūrimo įrenginys), kad pakeistumėte numatytąjį nustatymą. Norėdami gauti daugiau informacijos apie garso programinės įrangos konfigūravimą, apsilankykite GIGABYTE svetainėje.
LAN	Realtek® GbE LAN lustas (1000/100 Mbit)
Plėtimo lizdai	1 x PCI Express x16 lizdas, veikiantis x16 greičiu 1 x PCI Express x1 lizdas (PCI Express lizdai atitinka PCI Express 3.0 standartą.)
Saugojimo sąsaja	1 x M.2 jungtis (3 lizdas, M raktas, 2242/2260/2280 SATA tipo ir PCIe x4/ x2 SSD palaikymas)
	4 x SATA 6 Gb/s jungtys
	SATA RAID 0, RAID 1, RAID 5 ir RAID 10 palaikymas * M.2 ir SATA jungčių įrengimo pranešimus žr. „Vidinės jungtys“.
	Intel® Optane™ Memory Ready
USB	Lustų rinkinys: 6 x USB 3.2 Gen 1 prievadai (4 prievadai galiniame skydelyje, 2 prievadai pasiekiami per vidinę USB jungtį) 6 x USB 2.0/1.1 prievadai (2 prievadai galiniame skydelyje, 4 prievadai pasiekiami per vidines USB jungtis)
Vidinės jungtys	1 x 24 kontaktų ATX pagrindinė maitinimo jungtis 1 x 8 kontaktų ATX 12 V maitinimo jungtis 1 x CPU ventiliatoriaus jungtis 1 x sistemos ventiliatoriaus jungtis 1 x RGB LED juostos jungtis 4 x SATA 6 Gb/s jungtys 1 x M.2 3 lizdo jungtis 1 x priekinio skydelio jungtis 1 x priekinio skydelio garso jungtis 1 x USB 3.2 Gen 1 jungtis 2 x USB 2.0/1.1 jungtys 1 x Trusted Platform Module jungtis (skirta tik GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 moduliui) 1 x nuosekliojo prievado jungtis 1 x Clear CMOS džemperis
Galinių skydelių jungtys	1 x PS/2 pelės prievadas 1 x PS/2 klaviatūros prievadas 1 x D-Sub prievadas 1 x HDMI prievadas 4 x USB 3.2 Gen 1 prievadai 2 x USB 2.0/1.1 prievadai 1 x RJ-45 prievadas 3 x garso lizdai
I/O valdiklis	iTE ® I/O valdiklio lustas
Aparatinės įrangos monitorius	Įtampos aptikimas Temperatūros aptikimas Ventiliatoriaus greičio aptikimas Įspėjimas apie perkaitimą Įspėjimas apie ventiliatoriaus gedimą Ventiliatoriaus greičio valdymas * Ar ventiliatoriaus greičio valdymo funkcija palaikoma, priklausys nuo įdiegto aušintuvo.
BIOS	1 x 128 Mbit flash Naudojama licencijuota AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikalios funkcijos	APP Center palaikymas * APP Center esančios programos gali skirtis priklausomai nuo pagrindinės plokštės modelio. Kiekvienos programos palaikomos funkcijos taip pat gali skirtis priklausomai nuo pagrindinės plokštės specifikacijų. @BIOS Ambient LED EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup System Information Viewer
Unikalios funkcijos	Q-Flash palaikymas Xpress Install palaikymas
Pridedama programinė įranga	Norton® Internet Security (OEM versija) Realtek® 8118 Gaming LAN Bandwidth Control Utility
Operacinė sistema	Windows 10 64 bitų palaikymas
Formos faktorius	Micro ATX formos faktorius; 22,6 cm x 18,5 cm

* GIGABYTE pasilieka teisę be išankstinio įspėjimo keisti produkto specifikacijas ir su produktu susijusią informaciją.

Norėdami rasti CPU, atminties modulių, SSD ir M.2 įrenginių palaikymo sąrašus, apsilankykite GIGABYTE svetainėje.

Norėdami atsisiųsti naujausią programų versiją, apsilankykite GIGABYTE svetainės puslapyje Support\Utility List (Palaikymas\Komunalinių paslaugų sąrašas).

Procesoriaus įdėjimas

Prieš pradėdami diegti procesorių, perskaitykite šias gaires:

• Įsitikinkite, kad pagrindinė plokštė palaiko CPU. (Eikite į GIGABYTE svetainę, kur rasite naujausią CPU palaikymo sąrašą.)
• Prieš įdėdami procesorių, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos pažeidimų.
• Suraskite pirmąjį procesoriaus kaištį. Procesorius negali būti įdėtas, jei jis orientuotas neteisingai. (Arba galite rasti įpjovas abiejose CPU pusėse ir sulyginimo klavišus CPU lizde.)
• Užtepkite tolygų ir ploną terminio tepalo sluoksnį ant CPU paviršiaus.
• Neįjunkite kompiuterio, jei neįdėtas CPU aušintuvas, nes gali perkaisti ir sugesti CPU.
• Nustatykite CPU pagrindinį dažnį pagal CPU specifikacijas. Nerekomenduojama nustatyti sistemos magistralės dažnio viršijant aparatinės įrangos specifikacijas, nes jis neatitinka standartinių periferinių įrenginių reikalavimų. Jei norite nustatyti dažnį viršijant standartines specifikacijas, darykite tai pagal savo aparatinės įrangos specifikacijas, įskaitant CPU, vaizdo plokštę, atmintį, standųjį diską ir kt.

CPU įdėjimas
Raskite sulyginimo klavišus ant pagrindinės plokštės CPU lizdo ir įpjovas ant CPU.

Neišimkite CPU lizdo dangtelio prieš įdėdami CPU. Jis gali automatiškai atšokti nuo apkrovos plokštės, kai vėl įjungsite svirtį įdėję CPU.

Atminties įdėjimas

Prieš pradėdami diegti atmintį, perskaitykite šias gaires:

• Įsitikinkite, kad pagrindinė plokštė palaiko atmintį. Rekomenduojama naudoti tos pačios talpos, prekės ženklo, greičio ir lustų atmintį. (Eikite į GIGABYTE svetainę, kur rasite naujausius palaikomus atminties greičius ir atminties modulius.)
• Prieš įdėdami atmintį, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos pažeidimų.
• Atminties moduliai turi apsaugotą nuo klaidų dizainą. Atminties modulį galima įdėti tik viena kryptimi. Jei negalite įdėti atminties, pakeiskite kryptį.

Dviejų kanalų atminties konfigūracija
Šioje pagrindinėje plokštėje yra du atminties lizdai ir palaikoma dviejų kanalų technologija. Įdiegus atmintį, BIOS automatiškai aptiks atminties specifikacijas ir talpą. Įjungus dviejų kanalų atminties režimą, atminties pralaidumas padvigubės.

Norėdami gauti daugiau informacijos apie aparatinės įrangos diegimą, apsilankykite GIGABYTE svetainėje.

Du atminties lizdai yra padalyti į du kanalus ir kiekvienas kanalas turi vieną atminties lizdą, kaip nurodyta toliau:
A kanalas: DDR4_1
B kanalas: DDR4_2

Dėl CPU apribojimų, prieš diegdami atmintį dviejų kanalų režimu, perskaitykite šias gaires.

1. Dviejų kanalų režimas negali būti įjungtas, jei įdiegtas tik vienas atminties modulis.
2. Kai įjungiamas dviejų kanalų režimas su dviem atminties moduliais, rekomenduojama naudoti tos pačios talpos, prekės ženklo, greičio ir lustų atmintį.

Išplėtimo plokštės įdėjimas

Prieš pradėdami diegti išplėtimo plokštę, perskaitykite šias gaires:

• Įsitikinkite, kad pagrindinė plokštė palaiko išplėtimo plokštę. Atidžiai perskaitykite vadovą, kuris buvo pateiktas kartu su išplėtimo plokšte.
• Prieš įdėdami išplėtimo plokštę, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos pažeidimų.

Galinių plokščių jungtys

1. PS/2 klaviatūros ir PS/2 pelės prievadas
   Naudokite viršutinį prievadą (žalią), kad prijungtumėte PS/2 pelę, o apatinį prievadą (violetinį) - PS/2 klaviatūrą.
2. D-Sub prievadas
   D-Sub prievadas palaiko 15 kontaktų D-Sub jungtį ir maksimalią 1920 x 1200 @ 60 Hz skiriamąją gebą (palaikomos faktinės skiriamosios gebos priklauso nuo naudojamo monitoriaus). Prijunkite monitorių, kuris palaiko D-Sub jungtį, prie šio prievado.
3.
   HDMI prievadas palaiko HDCP 2.3 ir Dolby TrueHD bei DTS HD Master Audio formatus. Jis taip pat palaiko iki 192 KHz / 16 bitų 7.1 kanalų LPCM garso išvestį. Galite naudoti šį prievadą, kad prijungtumėte HDMI palaikantį monitorių. Didžiausia palaikoma skiriamoji geba yra 4096 x 2160 @ 30 Hz, tačiau palaikomos faktinės skiriamosios gebos priklauso nuo naudojamo monitoriaus.
   Įdiegę HDMI įrenginį, įsitikinkite, kad nustatėte numatytąjį garso atkūrimo įrenginį į HDMI. (Elemento pavadinimas gali skirtis priklausomai nuo jūsų operacinės sistemos.)
4. USB 3.2 Gen 1 prievadas
   USB 3.2 Gen 1 prievadas palaiko USB 3.2 Gen 1 specifikaciją ir yra suderinamas su USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams.

• Išimdami kabelį, prijungtą prie galinės plokštės jungties, pirmiausia išimkite kabelį iš įrenginio, o tada išimkite jį iš pagrindinės plokštės.
• Išimdami kabelį, traukite jį tiesiai iš jungties. Nekiškite jo į šonus, kad išvengtumėte trumpojo jungimo kabelio jungties viduje.

5. RJ-45 LAN prievadas
   Gigabit Ethernet LAN prievadas suteikia interneto ryšį iki 1 Gbps duomenų perdavimo sparta. Toliau aprašomos LAN prievado šviesos diodų būsenos.

Ryšio / greičio šviesos diodas:

Būsena	Aprašymas
Oranžinė	1 Gbps duomenų perdavimo sparta
Žalia	100 Mbps duomenų perdavimo sparta
Išjungta	10 Mbps duomenų perdavimo sparta

Veiklos šviesos diodas:

Būsena	Aprašymas
Mirksi	Vyksta duomenų perdavimas arba priėmimas
Išjungta	Duomenų perdavimas arba priėmimas nevyksta

6. USB 2.0/1.1 prievadas
   USB prievadas palaiko USB 2.0/1.1 specifikaciją. Naudokite šį prievadą USB įrenginiams.
7. Line In / Galinio garsiakalbio išvestis (mėlyna)
   Linijos įvesties lizdas. Naudokite šį garso lizdą linijos įvesties įrenginiams, pvz., optiniam įrenginiui, walkman ir kt.
8. Line Out / Priekinio garsiakalbio išvestis (žalia)
   Linijos išvesties lizdas. Naudokite šį garso lizdą ausinėms arba 2 kanalų garsiakalbiui.
9. Mic In / Center / Subwoofer garsiakalbio išvestis (rožinė)
   Mikrofono įvesties lizdas.

Garso lizdų konfigūracijos:

Lizdas	Ausinės / 2 kanalų	4 kanalų	5.1 kanalų	7.1 kanalų
Line In / Galinio garsiakalbio išvestis
Line Out / Priekinio garsiakalbio išvestis
Mic In / Center / Subwoofer garsiakalbio išvestis
Priekinės plokštės linijos išvestis / Šoninis Garsiakalbio išvestis

• Integruotas HD (didelės raiškos) garsas suteikia lizdo paskirties keitimo galimybę, kuri leidžia vartotojui pakeisti kiekvieno lizdo funkciją per garso tvarkyklę.
• Norėdami sukonfigūruoti 7.1 kanalų garsą, turite atidaryti garso programinę įrangą ir pasirinkti Įrenginio išplėstiniai nustatymai > Atkūrimo įrenginys, kad pirmiausia pakeistumėte numatytąjį nustatymą.

Norėdami gauti daugiau informacijos apie garso programinės įrangos konfigūravimą, apsilankykite GIGABYTE svetainėje.

Vidinės jungtys

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN
5. LED_C
6. M2M_SB
7. SATA3 0/1/2/3
8. F_PANEL
9. F_AUDIO
10. F_U32
11. F_USB1/F_USB2
12. COM
13. SPI_TPM
14. CLR_CMOS
15. BAT

Prieš prijungdami išorinius įrenginius, perskaitykite toliau pateiktas gaires:

• Pirmiausia įsitikinkite, kad jūsų įrenginiai atitinka jungtis, kurias norite prijungti.
• Prieš įdiegdami įrenginius, būtinai išjunkite įrenginius ir kompiuterį. Ištraukite maitinimo laidą iš maitinimo lizdo, kad nepažeistumėte įrenginių.
• Įdiegę įrenginį ir prieš įjungdami kompiuterį, įsitikinkite, kad įrenginio kabelis yra saugiai pritvirtintas prie pagrindinės plokštės jungties.

1/2) ATX_12V_2X4/ATX (2x4 12V maitinimo jungtis ir 2x12 pagrindinė maitinimo jungtis)
Naudojant maitinimo jungtį, maitinimo šaltinis gali tiekti pakankamai stabilios energijos visiems pagrindinės plokštės komponentams. Prieš prijungdami maitinimo jungtį, pirmiausia įsitikinkite, kad maitinimo šaltinis yra išjungtas ir visi įrenginiai tinkamai įdiegti. Maitinimo jungtis turi patikimą konstrukciją. Prijunkite maitinimo laidą prie maitinimo jungties teisinga kryptimi.

12 V maitinimo jungtis daugiausia tiekia energiją CPU. Jei 12 V maitinimo jungtis neprijungta, kompiuteris neįsijungs.

Norint patenkinti plėtimo reikalavimus, rekomenduojama naudoti maitinimo šaltinį, kuris gali atlaikyti didelį energijos suvartojimą (500 W ar daugiau). Jei naudojamas maitinimo šaltinis, kuris neteikia reikiamos galios, sistema gali būti nestabili arba neįkraunama.

ATX_12V_2X4:

Kaiščio Nr.	Apibrėžimas	Kaiščio Nr.	Apibrėžimas
1	GND (tik 2x4 kontaktų 12 V)	5	+12V (tik 2x4 kontaktų 12 V)
2	GND (tik 2x4 kontaktų 12 V)	6	+12V (tik 2x4 kontaktų 12 V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Kaiščio Nr.	Apibrėžimas	Kaiščio Nr.	Apibrėžimas
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (tik 2x12 kontaktų ATX)	23	+5V (tik 2x12 kontaktų ATX)
12	3.3V (tik 2x12 kontaktų ATX)	24	GND (tik 2x12 kontaktų ATX)

3/4) CPU_FAN/SYS_FAN (ventiliatoriaus jungtys)
Visos ventiliatoriaus jungtys šioje pagrindinėje plokštėje yra 4 kontaktų. Dauguma ventiliatoriaus jungčių turi patikimą įterpimo konstrukciją. Jungdami ventiliatoriaus kabelį, būtinai prijunkite jį teisinga kryptimi (juodas jungties laidas yra įžeminimo laidas). Greičio valdymo funkcijai reikia naudoti ventiliatorių su ventiliatoriaus greičio valdymo konstrukcija. Norint optimalaus šilumos išsklaidymo, rekomenduojama korpuso viduje įrengti sistemos ventiliatorių.

Kaiščio Nr.	Apibrėžimas
1	GND
2	Įtampos greičio valdymas
3	Jutiklis
4	PWM greičio valdymas

• Būtinai prijunkite ventiliatoriaus kabelius prie ventiliatoriaus jungčių, kad CPU ir sistema neperkaistų. Perkaitimas gali sugadinti CPU arba sistema gali užstrigti.
• Šios ventiliatoriaus jungtys nėra konfigūracijos trumpiklių blokai. Nedėkite trumpiklio dangtelio ant jungčių.

5) LED_C (RGB LED juostos jungtis)
Jungtį galima naudoti norint prijungti standartinę 5050 RGB LED juostą (12V/G/R/B), kurios didžiausia galia yra 2A (12V) ir didžiausias ilgis 2 m.

Kaiščio Nr.	Apibrėžimas
1	12V
2	G
3	R
4	B

Prijunkite RGB LED juostą prie jungties. LED juostos maitinimo kontaktas (pažymėtas trikampiu ant kištuko) turi būti prijungtas prie šios jungties 1 kaiščio (12 V). Netinkamas prijungimas gali sugadinti LED juostą.

Norėdami sužinoti, kaip įjungti/išjungti LED juostos lemputes, apsilankykite GIGABYTE svetainės tinklalapyje "Unikalios funkcijos".

Prieš įdiegdami įrenginius, būtinai išjunkite įrenginius ir kompiuterį. Ištraukite maitinimo laidą iš maitinimo lizdo, kad nepažeistumėte įrenginių.

6) M2M_SB (M.2 lizdo 3 jungtis)
M.2 jungtis palaiko M.2 SATA SSD arba M.2 PCIe SSD ir palaiko SATA RAID konfigūraciją. Atminkite, kad M.2 PCIe SSD negalima naudoti norint sukurti RAID rinkinį su SATA standžiuoju disku. RAID masyvo konfigūravimo instrukcijas rasite skyriuje "RAID rinkinio konfigūravimas".

Norėdami teisingai įdiegti M.2 SSD į M.2 jungtį, atlikite toliau nurodytus veiksmus.

1 žingsnis:
Raskite tinkamą tvirtinimo angą įdiegiamam M.2 SSD ir pirmiausia įdiekite tvirtinimo spaustuką.

2 žingsnis:
Įstumkite M.2 SSD į jungtį kampu.

3 žingsnis:
Paspauskite M.2 SSD žemyn ir pritvirtinkite jį įspausdami spaustuko kaištį į tvirtinimo angą.

Pasirinkite tinkamą tvirtinimo spaustuko angą pagal įdiegiamo M.2 SSD ilgį.

7) SATA3 0/1/2/3 (SATA 6Gb/s jungtys)
SATA jungtys atitinka SATA 6Gb/s standartą ir yra suderinamos su SATA 3Gb/s ir SATA 1.5Gb/s standartu. Kiekviena SATA jungtis palaiko vieną SATA įrenginį. Intel^® lustų rinkinys palaiko RAID 0, RAID 1, RAID 5 ir RAID 10. RAID masyvo konfigūravimo instrukcijas rasite skyriuje "RAID rinkinio konfigūravimas".

Kaiščio Nr.	Apibrėžimas
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Norėdami įgalinti SATA prievadų prijungimą karštuoju būdu, žr. skyrių "BIOS sąranka", "Nustatymai\IO prievadai\SATA ir RST konfigūracija", kad gautumėte daugiau informacijos.

8) F_PANEL (priekinio skydelio jungtis)
Prijunkite maitinimo jungiklį, atstatymo jungiklį, garsiakalbį, korpuso įsibrovimo jungiklį / jutiklį ir sistemos būsenos indikatorių ant korpuso prie šios jungties pagal toliau pateiktus kaiščių priskyrimus. Prieš prijungdami laidus, atkreipkite dėmesį į teigiamus ir neigiamus kaiščius.

• PLED/PWR_LED (maitinimo LED):

Sistemos būsena	LED
S0	Įjungtas
S3/S4/S5	Išjungtas

Jungiasi prie maitinimo būsenos indikatoriaus, esančio priekiniame korpuso skydelyje. Šviesos diodas šviečia, kai sistema veikia. Šviesos diodas nedega, kai sistema yra S3/S4 miego būsenoje arba išjungta (S5).

• PW (maitinimo jungiklis):
  Jungiasi prie maitinimo jungiklio, esančio priekiniame korpuso skydelyje. Galite konfigūruoti, kaip išjungti sistemą naudojant maitinimo jungiklį (daugiau informacijos rasite skyriuje "BIOS sąranka", "Nustatymai\Platformos maitinimas").
• SPEAK (garsiakalbis):
  Jungiasi prie garsiakalbio, esančio priekiniame korpuso skydelyje. Sistema praneša apie sistemos paleidimo būseną pyptelėjimo kodu. Vienas trumpas pyptelėjimas bus girdimas, jei sistemos paleidimo metu nebus aptikta jokių problemų.
• HD (kietojo disko veiklos šviesos diodas):
  Jungiasi prie kietojo disko veiklos šviesos diodo, esančio priekiniame korpuso skydelyje. Šviesos diodas šviečia, kai kietasis diskas skaito arba rašo duomenis.
• RES (atstatymo jungiklis):
  Jungiasi prie atstatymo jungiklio, esančio priekiniame korpuso skydelyje. Paspauskite atstatymo jungiklį, kad iš naujo paleistumėte kompiuterį, jei kompiuteris užstringa ir nepavyksta atlikti įprasto paleidimo iš naujo.
• CI (korpuso įsibrovimo jungtis):
  Jungiasi prie korpuso įsibrovimo jungiklio / jutiklio ant korpuso, kuris gali aptikti, ar korpuso dangtis buvo nuimtas. Šiai funkcijai reikalingas korpusas su korpuso įsibrovimo jungikliu / jutikliu.
• NC: Nėra jungties.

Priekinio skydelio dizainas gali skirtis priklausomai nuo korpuso. Priekinio skydelio modulį daugiausia sudaro maitinimo jungiklis, atstatymo jungiklis, maitinimo šviesos diodas, kietojo disko veiklos šviesos diodas, garsiakalbis ir kt. Jungdami korpuso priekinio skydelio modulį prie šios jungties, įsitikinkite, kad laidų priskyrimas ir kaiščių priskyrimas atitinka teisingai.

9) F_AUDIO (priekinio skydelio garso jungtis)
Priekinio skydelio garso jungtis palaiko didelės raiškos (HD) garsą. Galite prijungti korpuso priekinio skydelio garso modulį prie šios jungties. Įsitikinkite, kad modulio jungties laidų priskyrimas atitinka pagrindinės plokštės jungties kaiščių priskyrimą. Netinkamas modulio jungties ir pagrindinės plokštės jungties sujungimas gali priversti įrenginį neveikti arba net jį sugadinti.

Kaiščio Nr.	Apibrėžimas	Kaiščio Nr.	Apibrėžimas
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Nėra kaiščio
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Kai kurie korpusai turi priekinio skydelio garso modulį, kuris turi atskiras jungtis ant kiekvieno laido, o ne vieną kištuką. Norėdami gauti informacijos apie priekinio skydelio garso modulio, kuris turi skirtingą laidų priskyrimą, prijungimą, kreipkitės į korpuso gamintoją.

10) F_U32 (USB 3.2 Gen 1 jungtis)
Jungtis atitinka USB 3.2 Gen 1 ir USB 2.0 specifikacijas ir gali suteikti du USB prievadus. Norėdami įsigyti papildomą 3,5 colio priekinį skydelį, kuris suteikia du USB 3.2 Gen 1 prievadus, kreipkitės į vietinį pardavėją.

Kaiščio Nr.	Apibrėžimas	Kaiščio Nr.	Apibrėžimas	Kaiščio Nr.	Apibrėžimas
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Nėra kaiščio
7	GND	14	SSTX2+

11) F_USB1/F_USB2 (USB 2.0/1.1 jungtys)
Jungtys atitinka USB 2.0/1.1 specifikacijas. Kiekviena USB jungtis gali suteikti du USB prievadus per papildomą USB laikiklį. Norėdami įsigyti papildomą USB laikiklį, kreipkitės į vietinį pardavėją.

Kaiščio Nr.	Apibrėžimas	Kaiščio Nr.	Apibrėžimas
1	Maitinimas (5V)	6	USB DY+
2	Maitinimas (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Nėra kaiščio
5	USB DX+	10	NC

• Nejunkite IEEE 1394 laikiklio (2x5 kontaktų) kabelio į USB 2.0/1.1 jungtį.
• Prieš įdiegdami USB laikiklį, būtinai išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte USB laikiklio.

12) COM (nuosekliojo prievado jungtis)
COM jungtis gali suteikti vieną nuoseklųjį prievadą per papildomą COM prievado kabelį. Norėdami įsigyti papildomą COM prievado kabelį, kreipkitės į vietinį pardavėją.

Kaiščio Nr.	Apibrėžimas	Kaiščio Nr.	Apibrėžimas
1	NDCD-	6	NDSR-
2	NSIN	7	NRTS-
3	NSOUT	8	NCTS-
4	NDTR-	9	NRI-
5	GND	10	Nėra kaiščio

13) SPI_TPM (patikimo platformos modulio jungtis)
Galite prijungti SPI TPM (patikimą platformos modulį) prie šios jungties.

Kaiščio Nr.	Apibrėžimas	Kaiščio Nr.	Apibrėžimas
1	Duomenų išvestis	7	Lusto pasirinkimas
2	Maitinimas (3.3V)	8	GND
3	Nėra kaiščio	9	IRQ
4	NC	10	NC
5	Duomenų įvestis	11	NC
6	CLK	12	RST

14) CLR_CMOS (CMOS valymo trumpiklis)
Naudokite šį trumpiklį, kad išvalytumėte BIOS konfigūraciją ir atstatytumėte CMOS reikšmes į gamyklinius numatytuosius nustatymus. Norėdami išvalyti CMOS reikšmes, naudokite metalinį objektą, pvz., atsuktuvą, kad kelias sekundes paliestumėte du kaiščius.

Atidaryta: normalu
Sujungta: išvalyti CMOS reikšmes

• Prieš valydami CMOS reikšmes, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo.
• Paleidę sistemą iš naujo, eikite į BIOS sąranką, kad įkeltumėte gamyklinius numatytuosius nustatymus (pasirinkite Įkelti optimizuotus numatytuosius nustatymus) arba rankiniu būdu sukonfigūruokite BIOS nustatymus (BIOS konfigūracijas rasite skyriuje "BIOS sąranka").

15) BAT (baterija)
Baterija tiekia energiją, kad išlaikytų reikšmes (pvz., BIOS konfigūracijas, datos ir laiko informaciją) CMOS, kai kompiuteris yra išjungtas. Pakeiskite bateriją, kai baterijos įtampa nukrenta iki žemo lygio, kitaip CMOS reikšmės gali būti netikslios arba gali būti prarastos.

Galite išvalyti CMOS reikšmes išimdami bateriją:

1. Išjunkite kompiuterį ir atjunkite maitinimo laidą.
2. Švelniai išimkite bateriją iš baterijos laikiklio ir palaukite vieną minutę. (Arba naudokite metalinį objektą, pvz., atsuktuvą, kad paliestumėte teigiamą ir neigiamą baterijos laikiklio gnybtus, trumpam sujungdami juos 5 sekundėms.)
3. Pakeiskite bateriją.
4. Įjunkite maitinimo laidą ir paleiskite kompiuterį iš naujo.

• Prieš keisdami akumuliatorių, visada išjunkite kompiuterį ir atjunkite maitinimo laidą.
• Pakeiskite akumuliatorių lygiaverčiu. Pakeitus akumuliatorių netinkamu modeliu, galite sugadinti įrenginius.
• Jei negalite patys pakeisti akumuliatoriaus arba nesate tikri dėl akumuliatoriaus modelio, kreipkitės į pirkimo vietą arba vietinį pardavėją.
• Montuodami akumuliatorių, atkreipkite dėmesį į teigiamosios pusės (+) ir neigiamosios pusės (-) orientaciją (teigiama pusė turi būti nukreipta į viršų).
• Naudotus akumuliatorius reikia tvarkyti pagal vietinius aplinkosaugos reglamentus.

BIOS sąranka

BIOS (pagrindinė įvesties ir išvesties sistema) įrašo sistemos aparatūros parametrus CMOS atmintyje, esančioje pagrindinėje plokštėje. Pagrindinės jos funkcijos apima savitikros (POST) atlikimą įjungiant sistemą, sistemos parametrų išsaugojimą ir operacinės sistemos įkėlimą ir kt. BIOS apima BIOS sąrankos programą, leidžiančią vartotojui modifikuoti pagrindinius sistemos konfigūracijos nustatymus arba aktyvuoti tam tikras sistemos funkcijas.

Kai maitinimas išjungiamas, pagrindinėje plokštėje esanti baterija tiekia reikiamą energiją CMOS atmintinei, kad konfigūracijos reikšmės būtų išsaugotos CMOS atmintinėje.

Norėdami pasiekti BIOS sąrankos programą, įjungus maitinimą, savitikros metu paspauskite klavišą <Delete>.

Norėdami atnaujinti BIOS, naudokite GIGABYTE Q-Flash arba @BIOS įrankį.

• Q-Flash leidžia vartotojui greitai ir lengvai atnaujinti arba atsarginę BIOS kopiją neįeinant į operacinę sistemą.
• @BIOS yra Windows pagrindu sukurta priemonė, kuri ieško ir atsisiunčia naujausią BIOS versiją iš interneto ir atnaujina BIOS.

• Kadangi BIOS atnaujinimas yra potencialiai rizikingas, jei nekyla problemų naudojant dabartinę BIOS versiją, rekomenduojama neatnaujinti BIOS. Norėdami atnaujinti BIOS, elkitės atsargiai. Netinkamas BIOS atnaujinimas gali sukelti sistemos gedimą.
• Rekomenduojama nekeisti numatytųjų nustatymų (nebent to reikia), kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. Netinkamas nustatymų keitimas gali sukelti sistemos įkrovos gedimą. Jei taip atsitiks, pabandykite išvalyti CMOS reikšmes ir iš naujo nustatyti plokštę į numatytąsias reikšmes. (Žiūrėkite šio skyriaus "Įkelti optimizuotas numatytąsias reikšmes" skyrių arba baterijos / CMOS trumpiklio išvalymo įvadus, kaip išvalyti CMOS reikšmes.)

Pradinis ekranas

Įkrovus kompiuteriui, pasirodys toks pradinis logotipo ekranas.

Yra du skirtingi BIOS režimai, kaip nurodyta toliau, ir galite naudoti klavišą <F2>, kad perjungtumėte du režimus. Easy Mode (paprastas režimas) leidžia vartotojams greitai peržiūrėti esamą sistemos informaciją arba atlikti pakeitimus, kad būtų pasiektas optimalus našumas. Easy Mode (paprastuoju režimu) galite naudoti pelę, kad pereitumėte konfigūracijos elementus. Advanced Mode (išplėstinis režimas) suteikia išsamius BIOS nustatymus. Galite paspausti rodyklių klavišus klaviatūroje, kad judėtumėte tarp elementų, ir paspausti <Enter>, kad patvirtintumėte arba įvestumėte submeniu. Arba galite naudoti pelę, kad pasirinktumėte norimą elementą.

• Kai sistema nėra stabili kaip įprastai, pasirinkite elementą Load Optimized Defaults (įkelti optimizuotus numatytuosius nustatymus), kad nustatytumėte sistemos numatytuosius nustatymus.
• Šiame skyriuje aprašyti BIOS sąrankos meniu yra tik informaciniai ir gali skirtis priklausomai nuo BIOS versijos.

Pagrindinis meniu

Advanced Mode Function Keys

<f><g>	Perkelkite pasirinkimo juostą, kad pasirinktumėte sąrankos meniu
<↑><↓>	Perkelkite pasirinkimo juostą, kad meniu pasirinktumėte konfigūracijos elementą
<Enter>/Double Click	Įvykdykite komandą arba įveskite meniu
<+>/<Page Up>	Padidinkite skaitinę reikšmę arba atlikite pakeitimus
<->/<Page Down>	Sumažinkite skaitinę reikšmę arba atlikite pakeitimus
<F1>	Rodyti funkcijų klavišų aprašymus
<F2>	Perjungti į Easy Mode (paprastą režimą)
<F3>	Išsaugokite dabartinius BIOS nustatymus į profilį
<F4>	Įkelkite BIOS nustatymus iš anksčiau sukurto profilio
<F5>	Atkurkite ankstesnius BIOS nustatymus dabartiniams submeniu
<F6>	Rodyti Smart Fan 5 ekraną
<F7>	Įkelkite optimizuotus BIOS numatytuosius nustatymus dabartiniams submeniu
<F8>	Pasiekite Q-Flash įrankį
<F10>	Išsaugokite visus pakeitimus ir išeikite iš BIOS sąrankos programos
<F11>	Perjungti į Favorites (mėgstamiausių) submeniu
<F12>	Užfiksuokite dabartinį ekraną kaip vaizdą ir išsaugokite jį į USB atmintinę
<Insert>	Pridėkite arba pašalinkite mėgstamiausią parinktį
<Ctrl>+<S>	Rodyti informaciją apie įdiegtą atmintį
<Esc>	Pagrindinis meniu: išeikite iš BIOS sąrankos programos Submeniu: išeikite iš dabartinio submeniu

Favorites (F11)

Nustatykite dažnai naudojamas parinktis kaip mėgstamiausias ir naudokite klavišą <F11>, kad greitai perjungtumėte į puslapį, kuriame yra visos jūsų mėgstamiausios parinktys. Norėdami pridėti arba pašalinti mėgstamiausią parinktį, eikite į jos originalų puslapį ir paspauskite <Insert> ant parinkties. Parinktis pažymėta žvaigždute, jei nustatyta kaip "favorite" ("mėgstamiausia").

„Tweaker“

Ar sistema veiks stabiliai su jūsų atliktais spartinimo / viršįtampio nustatymais, priklauso nuo bendros sistemos konfigūracijos. Neteisingas spartinimas / viršįtampis gali sugadinti procesorių, mikroschemų rinkinį arba atmintį ir sutrumpinti šių komponentų naudojimo laiką. Šis puslapis skirtas tik patyrusiems vartotojams ir rekomenduojame nekeisti numatytųjų nustatymų, kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. (Netinkamai pakeitus nustatymus, sistema gali nepasileisti. Jei taip atsitiko, išvalykite CMOS reikšmes ir nustatykite plokštę į numatytąsias reikšmes.)

CPU Clock Ratio
Leidžia keisti įdiegto procesoriaus takto dažnį. Reguliuojamas diapazonas priklauso nuo įdiegto procesoriaus.

Ring Ratio
Leidžia nustatyti CPU Uncore dažnį. Reguliuojamas diapazonas priklauso nuo naudojamo procesoriaus. (Numatytasis: Auto)

IGP Ratio ^(Pastaba)
Leidžia nustatyti grafikos dažnį. (Numatytasis: Auto)

AVX Offset ^(Pastaba)
AVX poslinkis yra neigiamas AVX dažnio poslinkis.

Advanced CPU Settings
CPU Over Temperature Protection^(Pastaba)
Leidžia tiksliai sureguliuoti TJ Max poslinkio reikšmę. (Numatytasis: Auto)

FCLK Frequency for Early Power On
Leidžia nustatyti FCLK dažnį. Galimos parinktys: Normal(800Mhz), 1GHz, 400MHz. (Numatytasis: 1GHz)

Hyper-Threading Technology
Leidžia nustatyti, ar įjungti daugiasriegę technologiją naudojant Intel^® procesorių, kuris palaiko šią funkciją. Ši funkcija veikia tik operacinėse sistemose, kurios palaiko kelių procesorių režimą. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)

No. of CPU Cores Enabled
Leidžia pasirinkti CPU branduolių, kuriuos norite įjungti, skaičių Intel^® kelių branduolių procesoriuje (CPU branduolių skaičius gali skirtis priklausomai nuo procesoriaus). Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)

VT-d
Įjungia arba išjungia Intel^® virtualizavimo technologiją, skirtą tiesioginei įvesties / išvesties operacijoms. (Numatytasis: Įjungta)

(Pastaba) Šis elementas yra tik tada, kai įdiegiate procesorių, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie unikalias Intel ® CPU funkcijas, apsilankykite Intel svetainėje.

Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^(Pastaba)
Įjungia arba išjungia Intel^® Speed Shift technologiją. Įjungus šią funkciją, procesorius gali greičiau padidinti savo veikimo dažnį ir pagerinti sistemos atsaką. (Numatytasis: Įjungta)

CPU Thermal Monitor ^(Pastaba)
Įjungia arba išjungia Intel^® Thermal Monitor funkciją, CPU perkaitimo apsaugos funkciją. Kai įjungta, CPU branduolio dažnis ir įtampa bus sumažinti, kai CPU perkaista. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)

Ring to Core offset (Down Bin)
Leidžia nustatyti, ar išjungti CPU Ring dažnio automatinio mažinimo funkciją. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)

CPU EIST Function ^(Pastaba)
Įjungia arba išjungia Enhanced Intel^® Speed Step Technology (EIST). Priklausomai nuo CPU apkrovos, Intel^® EIST technologija gali dinamiškai ir efektyviai sumažinti CPU įtampą ir branduolio dažnį, kad sumažėtų vidutinis energijos suvartojimas ir šilumos gamyba. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)

Race To Halt (RTH) ^(Pastaba)/Energy Efficient Turbo ^(Pastaba)
Įjungia arba išjungia CPU energijos taupymo nustatymus.

Voltage Optimization
Leidžia nustatyti, ar įjungti įtampos optimizavimą, kad sumažėtų energijos suvartojimas. (Numatytasis: Auto)

Intel(R) Turbo Boost Technology ^(Pastaba)
Leidžia nustatyti, ar įjungti Intel^® CPU Turbo Boost technologiją. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)

Intel(R) Turbo Boost Max Technology 3.0 ^(Pastaba)
Įjungia arba išjungia Intel^® Turbo Boost Max Technology 3.0. Intel^® Turbo Boost Max Technology 3.0 leidžia sistemai nustatyti geriausiai veikiantį procesoriaus branduolį ir leidžia rankiniu būdu nukreipti svarbiausias darbo krūvis į jį. Taip pat galite individualiai reguliuoti kiekvieno branduolio dažnį, kad optimizuotumėte našumą. (Numatytasis: Įjungta)

CPU Flex Ratio Override
Įjungia arba išjungia CPU Flex Ratio. Didžiausias CPU takto dažnis bus pagrįstas CPU Flex Ratio Settings reikšme, jei CPU Clock Ratio nustatyta į Auto. (Numatytasis: Išjungta)

CPU Flex Ratio Settings
Leidžia nustatyti CPU Flex Ratio. Reguliuojamas diapazonas gali skirtis priklausomai nuo procesoriaus.

Active Turbo Ratios

Turbo Ratio
Leidžia nustatyti CPU Turbo dažnius skirtingam aktyvių branduolių skaičiui. Auto nustato CPU Turbo dažnius pagal CPU specifikacijas. Šis elementas konfigūruojamas tik tada, kai Active Turbo Ratios nustatyta į Enabled. (Numatytasis: Auto)

C-States Control

CPU Enhanced Halt (C1E)
Įjungia arba išjungia Intel^® CPU Enhanced Halt (C1E) funkciją, CPU energijos taupymo funkciją sistemos sustabdymo būsenoje. Kai įjungta, CPU branduolio dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. Šis elementas konfigūruojamas tik tada, kai C-States Control nustatyta į Enabled. (Numatytasis: Auto)

(Pastaba) Šis elementas yra tik tada, kai įdiegiate procesorių, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie unikalias Intel ® CPU funkcijas, apsilankykite Intel svetainėje.

C3 State Support ^(Pastaba)
Leidžia nustatyti, ar CPU gali pereiti į C3 režimą sistemos sustabdymo būsenoje. Kai įjungta, CPU branduolio dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. C3 būsena yra labiau patobulinta energijos taupymo būsena nei C1. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. Šis elementas konfigūruojamas tik tada, kai C-States Control nustatyta į Enabled. (Numatytasis: Auto)

C6/C7 State Support
Leidžia nustatyti, ar CPU gali pereiti į C6/C7 režimą sistemos sustabdymo būsenoje. Kai įjungta, CPU branduolio dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. C6/C7 būsena yra labiau patobulinta energijos taupymo būsena nei C3. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. Šis elementas konfigūruojamas tik tada, kai C-States Control nustatyta į Enabled. (Numatytasis: Auto)

C8 State Support ^(Note)
Leidžia nustatyti, ar procesoriui leisti pereiti į C8 režimą, kai sistema yra sustojusi. Kai įjungta, procesoriaus branduolio dažnis ir įtampa bus sumažinti sistemos sustojimo metu, kad sumažėtų energijos suvartojimas. C8 būsena yra labiau patobulinta energijos taupymo būsena nei C6/C7. Auto leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. Šis elementas konfigūruojamas tik tada, kai C-States Control nustatyta į Enabled (įjungta). (Numatytasis: Auto)

C10 State Support ^(Note)
Leidžia nustatyti, ar procesoriui leisti pereiti į C10 režimą, kai sistema yra sustojusi. Kai įjungta, procesoriaus branduolio dažnis ir įtampa bus sumažinti sistemos sustojimo metu, kad sumažėtų energijos suvartojimas. C10 būsena yra labiau patobulinta energijos taupymo būsena nei C8. Auto leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. Šis elementas konfigūruojamas tik tada, kai C-States Control nustatyta į Enabled (įjungta). (Numatytasis: Auto)

Package C State Limit^(Note)
Leidžia nurodyti procesoriaus C būsenos ribą. Auto leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. Šis elementas konfigūruojamas tik tada, kai C-States Control nustatyta į Enabled (įjungta). (Numatytasis: Auto)

Turbo Power Limits
Leidžia nustatyti procesoriaus Turbo režimo galios ribą. Kai procesoriaus energijos suvartojimas viršija nurodytą galios ribą, procesorius automatiškai sumažins branduolio dažnį, kad sumažintų energijos suvartojimą. Auto nustato galios ribą pagal procesoriaus specifikacijas. (Numatytasis: Auto)

Package Power Limit TDP (Watts) / Package Power Limit Time
Leidžia nustatyti procesoriaus Turbo režimo galios ribą ir kiek laiko jis veiks nurodyta galios riba. Jei nurodyta vertė viršijama, procesorius automatiškai sumažins branduolio dažnį, kad sumažintų energiją. Auto nustato galios ribą pagal procesoriaus specifikacijas. Šis elementas konfigūruojamas tik tada, kai Turbo Power Limits nustatyta į Enabled (įjungta). (Numatytasis: Auto)

DRAM Power Limit / DRAM Power Limit Time
Leidžia nustatyti atminties Turbo režimo galios ribą ir kiek laiko ji veiks nurodyta galios riba. Auto leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. Šis elementas konfigūruojamas tik tada, kai Turbo Power Limits nustatyta į Enabled (įjungta). (Numatytasis: Auto)

Core Current Limit (Amps)
Leidžia nustatyti procesoriaus Turbo režimo srovės ribą. Kai procesoriaus srovė viršija nurodytą srovės ribą, procesorius automatiškai sumažins branduolio dažnį, kad sumažintų srovę. Auto nustato galios ribą pagal procesoriaus specifikacijas. Šis elementas konfigūruojamas tik tada, kai Turbo Power Limits nustatyta į Enabled (įjungta). (Numatytasis: Auto)

Turbo Per Core Limit Control^(Note)
Leidžia atskirai valdyti kiekvieno procesoriaus branduolio ribą. (Numatytasis: Auto)

(Pastaba) Šis elementas yra tik tada, kai įdiegiate procesorių, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie unikalias Intel ® procesorių funkcijas, apsilankykite Intel svetainėje.

Extreme Memory Profile (X.M.P.) ^(Note)
Leidžia BIOS nuskaityti SPD duomenis iš XMP atminties modulio (-ių), kad pagerintų atminties veikimą, kai įjungta.

Disabled Išjungia šią funkciją. (Numatytasis)
Profile1 Naudoja Profile 1 (Profilio 1) nustatymus.
Profile2 ^(Note) Naudoja Profile 2 (Profilio 2) nustatymus.

System Memory Multiplier
Leidžia nustatyti sistemos atminties daugiklį. Auto nustato atminties daugiklį pagal atminties SPD duomenis. (Numatytasis: Auto)

Memory Ref Clock
Leidžia rankiniu būdu reguliuoti atminties atskaitos laikrodį. (Numatytasis: Auto)

Memory Odd Ratio (100/133 or 200/266)
Enabled (įjungta) leidžia Qclk veikti nelyginiu dažniu. (Numatytasis: Auto)

Advanced Memory Settings

Memory Multiplier Tweaker
Suteikia skirtingus atminties automatinio derinimo lygius. (Numatytasis: Auto)

Channel Interleaving
Įjungia arba išjungia atminties kanalų persipynimą. Enabled (įjungta) leidžia sistemai vienu metu pasiekti skirtingus atminties kanalus, kad padidėtų atminties našumas ir stabilumas. Auto leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto)

Rank Interleaving
Įjungia arba išjungia atminties eilių persipynimą. Enabled (įjungta) leidžia sistemai vienu metu pasiekti skirtingas atminties eiles, kad padidėtų atminties našumas ir stabilumas. Auto leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto)

Memory Boot Mode
Suteikia atminties aptikimo ir apmokymo metodus.

Auto Leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis)
Normal BIOS automatiškai atlieka atminties apmokymą. Atminkite, kad jei sistema taps nestabili arba neįkraunama, pabandykite išvalyti CMOS reikšmes ir iš naujo nustatyti plokštę į numatytąsias vertes. (Žr. akumuliatoriaus/CMOS džemperio išvalymo įvadus, kaip išvalyti CMOS reikšmes.)
Enable Fast Boot Praleiskite atminties aptikimą ir apmokymą pagal tam tikrus kriterijus, kad atmintis greičiau įsikrautų.
Disable Fast Boot Aptikti ir apmokyti atmintį kiekvieno paleidimo metu.

Realtime Memory Timing
Leidžia tiksliai sureguliuoti atminties laiką po BIOS etapo. (Numatytasis: Auto)

Memory Enhancement Settings
Suteikia keletą atminties našumo patobulinimo nustatymų: Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density ir DDR-4500+. (Numatytasis: Auto)

Memory Channel Detection Message
Leidžia nustatyti, ar rodyti įspėjamąjį pranešimą, kai atmintis neįdiegta optimaliame atminties kanale. (Numatytasis: Įjungta)

SPD Info
Rodo informaciją apie įdiegtą atmintį.

(Pastaba) Šis elementas yra tik tada, kai įdiegiate procesorių ir atminties modulį, kurie palaiko šią funkciją.

Memory Channels Timings
Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
Šiose sekcijose pateikiami atminties laiko nustatymai. Pastaba: jūsų sistema gali tapti nestabili arba nepavyks įkrauti po to, kai atliksite atminties laiko pakeitimus. Jei taip atsitiks, atkurkite plokštės numatytąsias vertes įkeldami optimizuotas numatytąsias vertes arba išvalydami CMOS reikšmes.

Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)
Šie elementai leidžia reguliuoti CPU Vcore ir atminties įtampas.

Išplėstiniai įtampos nustatymai
Šis submeniu leidžia konfigūruoti apkrovos linijos kalibravimo lygį, apsaugos nuo viršįtampių lygį ir apsaugos nuo viršsrovių lygį.

Nustatymai

Platform Power

Platform Power Management
Įgalina arba išjungia "Active State Power Management" (ASPM) funkciją. (Numatytasis: Išjungta)

PEG ASPM
Leidžia konfigūruoti ASPM režimą įrenginiui, prijungtam prie CPU PEG magistralės. Šis elementas konfigūruojamas tik tada, kai Platform Power Management nustatytas į Enabled (įgalintas). (Numatytasis: Išjungta)

PCH ASPM
Leidžia konfigūruoti ASPM režimą įrenginiui, prijungtam prie mikroschemos PCI Express magistralės. Šis elementas konfigūruojamas tik tada, kai Platform Power Management nustatytas į Enabled (įgalintas). (Numatytasis: Išjungta)

DMI ASPM
Leidžia konfigūruoti DMI jungties ASPM režimą tiek CPU pusėje, tiek mikroschemos pusėje. Šis elementas konfigūruojamas tik tada, kai Platform Power Management nustatytas į Enabled (įgalintas). (Numatytasis: Išjungta)

Power On By Keyboard
Leidžia sistemą įjungti PS/2 klaviatūros pažadinimo įvykiu.
Pastaba: Norėdami naudoti šią funkciją, jums reikia ATX maitinimo šaltinio, kuris suteiktų bent 1A +5VSB laidu.

Disabled Išjungia šią funkciją. (Numatytasis)
Password Nustatykite slaptažodį su 1–5 simboliais, kad įjungtumėte sistemą.
Keyboard 98 Paspauskite POWER mygtuką Windows 98 klaviatūroje, kad įjungtumėte sistemą.
Any Key Paspauskite bet kurį klavišą, kad įjungtumėte sistemą.

Power On Password
Nustatykite slaptažodį, kai Power On By Keyboard nustatytas į Password (slaptažodis).
Paspauskite <Enter> ant šio elemento ir nustatykite slaptažodį su iki 5 simbolių, tada paspauskite <Enter>, kad priimtumėte. Norėdami įjungti sistemą, įveskite slaptažodį ir paspauskite <Enter>.
Pastaba: Norėdami atšaukti slaptažodį, paspauskite <Enter> ant šio elemento. Kai būsite paraginti įvesti slaptažodį, dar kartą paspauskite <Enter> neįvesdami slaptažodžio, kad išvalytumėte slaptažodžio nustatymus.

Power On By Mouse
Leidžia sistemą įjungti PS/2 pelės pažadinimo įvykiu.
Pastaba: Norėdami naudoti šią funkciją, jums reikia ATX maitinimo šaltinio, kuris suteiktų bent 1A +5VSB laidu.

Disabled Išjungia šią funkciją. (Numatytasis)
Move Perkelkite pelę, kad įjungtumėte sistemą.
Double Click Dukart spustelėkite kairįjį pelės mygtuką, kad įjungtumėte sistemą.

ErP
Nustato, ar sistema naudos mažiausiai energijos S5 (išjungimo) būsenoje. (Numatytasis: Išjungta)
Pastaba: Kai šis elementas nustatytas į Enabled (įgalintas), šios funkcijos taps nepasiekiamos: atnaujinimas pagal žadintuvą, įjungimas pele ir įjungimas klaviatūra.

Soft-Off by PWR-BTTN
Konfigūruoja, kaip išjungti kompiuterį MS-DOS režimu naudojant maitinimo mygtuką.

Instant-Off Paspauskite maitinimo mygtuką ir sistema bus išjungta iškart. (Numatytasis)
Delay 4 Sec. Paspauskite ir palaikykite maitinimo mygtuką 4 sekundes, kad išjungtumėte sistemą. Jei maitinimo mygtukas paspaudžiamas mažiau nei 4 sekundes, sistema pereis į budėjimo režimą.

Resume by Alarm
Nustato, ar įjungti sistemą norimu laiku. (Numatytasis: Išjungta) Jei įgalintas, nustatykite datą ir laiką, kaip nurodyta toliau:

Wake up day: Įjunkite sistemą konkrečiu laiku kiekvieną dieną arba konkrečią mėnesio dieną.
Wake up hour/minute/second: Nustatykite laiką, kada sistema bus įjungta automatiškai.

Pastaba: Kai naudojate šią funkciją, venkite netinkamo išjungimo iš operacinės sistemos arba kintamosios srovės maitinimo nutraukimo, nes nustatymai gali būti neveiksmingi.

Power Loading
Įgalina arba išjungia fiktyvią apkrovą. Kai maitinimo šaltinis yra mažos apkrovos, įsijungs apsauga, dėl kurios jis išsijungs arba suges. Jei taip atsitinka, nustatykite į Enabled (įgalinta). Auto (automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto (automatinis))

RC6(Render Standby)
Leidžia nustatyti, ar įjungti integruotą grafiką į budėjimo režimą, siekiant sumažinti energijos suvartojimą. (Numatytasis: Įgalinta)

AC BACK
Nustato sistemos būseną po maitinimo atstatymo po kintamosios srovės dingimo.

Memory Sistema grįžta į paskutinę žinomą aktyvią būseną, kai grįžta kintamosios srovės maitinimas.
Always On Sistema įjungiama grįžus kintamosios srovės maitinimui.
Always Off Sistema lieka išjungta grįžus kintamosios srovės maitinimui. (Numatytasis)

IO Ports

Initial Display Output
Nurodo pirmąjį monitoriaus ekrano inicijavimą iš įdiegtos PCI Express vaizdo plokštės arba integruotos grafikos.

IGFX ^(Pastaba) Nustato integruotą grafiką kaip pirmąjį ekraną.
PCIe 1 Slot Nustato vaizdo plokštę PCIEX16 lizde kaip pirmąjį ekraną. (Numatytasis)

Internal Graphics
Įgalina arba išjungia integruotą grafikos funkciją. (Numatytasis: Auto (automatinis))

DVMT Pre-Allocated
Leidžia nustatyti integruotos grafikos atminties dydį. Parinktys: 0M~512M. (Numatytasis: 64M)

DVMT Total Gfx Mem
Leidžia paskirstyti integruotos grafikos DVMT atminties dydį. Parinktys: 128M, 256M, MAX. (Numatytasis: 256M)

Aperture Size
Leidžia nustatyti didžiausią sistemos atminties kiekį, kuris gali būti skirtas vaizdo plokštei. Parinktys: 128MB, 256MB, 512MB, 1024MB ir 2048MB. (Numatytasis: 256MB)

Onboard LAN Controller
Įgalina arba išjungia integruotą LAN funkciją. (Numatytasis: Įgalinta)
Jei norite įdiegti trečiosios šalies papildomą tinklo plokštę, o ne naudoti integruotą LAN, nustatykite šį elementą į Disabled (išjungta).

(Pastaba) Šis elementas rodomas tik tada, kai įdiegiate CPU, kuris palaiko šią funkciją.

Audio Controller
Įgalina arba išjungia integruotą garso funkciją. (Numatytasis: Įgalinta)
Jei norite įdiegti trečiosios šalies papildomą garso plokštę, o ne naudoti integruotą garsą, nustatykite šį elementą į Disabled (išjungta).

Above 4G Decoding
Įgalina arba išjungia 64 bitų įrenginių dekodavimą virš 4 GB adresų erdvės (tik jei jūsų sistema palaiko 64 bitų PCI dekodavimą). Nustatykite į Enabled (įgalinta), jei įdiegta daugiau nei viena pažangi vaizdo plokštė ir jų tvarkyklės negali būti paleistos įėjus į operacinę sistemą (dėl ribotos 4 GB atminties adresų erdvės). (Numatytasis: Išjungta)

IOAPIC 24-119 Entries
Įgalina arba išjungia šią funkciją. (Numatytasis: Įgalinta)

Super IO Configuration

Serial Port
Įgalina arba išjungia integruotą nuoseklųjį prievadą. (Numatytasis: Įgalinta)

USB Configuration

Legacy USB Support
Leidžia naudoti USB klaviatūrą / pelę MS-DOS sistemoje. (Numatytasis: Įgalinta)

XHCI Hand-off
Nustato, ar įgalinti XHCI Hand-off funkciją operacinei sistemai be XHCI Hand-off palaikymo. (Numatytasis: Įgalinta)

USB Mass Storage Driver Support
Įgalina arba išjungia USB atminties įrenginių palaikymą. (Numatytasis: Įgalinta)

Mass Storage Devices
Rodo prijungtų USB atminties įrenginių sąrašą. Šis elementas rodomas tik tada, kai įdiegtas USB atminties įrenginys.

Tinklo dėklo konfigūracija

Tinklo dėklas
Išjungia arba įjungia įkrovimą iš tinklo, kad būtų galima įdiegti GPT formato OS, pavyzdžiui, įdiegti OS iš Windows Deployment Services serverio. (Numatytasis: išjungtas)

IPv4 PXE palaikymas
Įjungia arba išjungia IPv4 PXE palaikymą. Šį elementą galima konfigūruoti tik tada, kai įjungtas Network Stack.

IPv4 HTTP palaikymas
Įjungia arba išjungia HTTP įkrovos palaikymą IPv4. Šį elementą galima konfigūruoti tik tada, kai įjungtas Network Stack.

IPv6 PXE palaikymas
Įjungia arba išjungia IPv6 PXE palaikymą. Šį elementą galima konfigūruoti tik tada, kai įjungtas Network Stack.

IPv6 HTTP palaikymas
Įjungia arba išjungia HTTP įkrovos palaikymą IPv6. Šį elementą galima konfigūruoti tik tada, kai įjungtas Network Stack.

PXE įkrovos laukimo trukmė
Leidžia konfigūruoti, kiek laiko laukti, kol galėsite paspausti <Esc>, kad atšauktumėte PXE įkrovą. Šį elementą galima konfigūruoti tik tada, kai įjungtas Network Stack. (Numatytasis: 0)

Medijos aptikimo skaičius
Leidžia nustatyti, kiek kartų tikrinti, ar yra medijos. Šį elementą galima konfigūruoti tik tada, kai

Įjungtas Network Stack. (Numatytasis: 1)

NVMe konfigūracija
Rodo informaciją apie jūsų M.2 NVME PCIe SSD, jei jis įdiegtas.

SATA ir RST konfigūracija

SATA valdiklis (-iai)
Įjungia arba išjungia integruotus SATA valdiklius. (Numatytasis: įjungtas)

SATA režimo pasirinkimas
Įjungia arba išjungia RAID, skirtą SATA valdikliams, integruotiems į mikroschemų rinkinį, arba konfigūruoja SATA valdiklius į AHCI režimą.

Intel RST Premium su Intel Optane sistemos spartinimu Įjungia RAID, skirtą SATA valdikliui.
AHCI Konfigūruoja SATA valdiklius į AHCI režimą. Advanced Host Controller Interface (AHCI) yra sąsajos specifikacija, leidžianti saugyklos tvarkyklei įjungti išplėstines Serial ATA funkcijas, tokias kaip Native Command Queuing ir hot plug. (Numatytasis)

Agresyvus LPM palaikymas
Įjungia arba išjungia energijos taupymo funkciją ALPM (Aggressive Link Power Management), skirtą Chipset SATA valdikliams. (Numatytasis: išjungtas)

Port 0/1/2/3
Įjungia arba išjungia kiekvieną SATA prievadą. (Numatytasis: įjungtas)

Karštasis prijungimas
Įjungia arba išjungia karštojo prijungimo galimybę kiekvienam SATA prievadui. (Numatytasis: išjungtas)

Konfigūruotas kaip eSATA
Įjungia arba išjungia išorinių SATA įrenginių palaikymą.

EZ RAID
Leidžia greitai nustatyti RAID masyvą. Žr. skyrių "Configuring a RAID Set" (RAID rinkinio konfigūravimas), kad gautumėte RAID masyvo konfigūravimo instrukcijas.

Realtek PCIe GBE Family Controller
Šis submeniu pateikia informaciją apie LAN konfigūraciją ir susijusias konfigūravimo parinktis.

Įvairūs

Šviesos diodai sistemos įjungimo būsenoje
Leidžia įjungti arba išjungti pagrindinės plokštės LED apšvietimą, kai sistema yra įjungta.

Išjungta Išjungia pasirinktą apšvietimo režimą, kai sistema yra įjungta.
Įjungta Įjungia pasirinktą apšvietimo režimą, kai sistema yra įjungta. (Numatytasis)

Intel Platform Trust Technology (PTT)
Įjungia arba išjungia Intel^® PTT technologiją. (Numatytasis: išjungtas)

Software Guard Extensions (SGX)
Įjungia arba išjungia Intel^® Software Guard Extensions technologiją. Ši funkcija leidžia teisėtai programinei įrangai veikti saugioje aplinkoje ir apsaugo programinę įrangą nuo kenkėjiškos programinės įrangos atakų. Parinktis Software Controlled (programinės įrangos valdoma) leidžia įjungti arba išjungti šią funkciją naudojant Intel pateiktą programą. (Numatytasis: programinės įrangos valdoma)

Maksimalus jungties greitis
Leidžia nustatyti PCI Express lizdų veikimo režimą į Gen 1, Gen 2 arba Gen 3. Faktinis veikimo režimas priklauso nuo kiekvieno lizdo aparatinės įrangos specifikacijos. Auto (automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: automatinis)

3DMark01 patobulinimas
Leidžia nustatyti, ar patobulinti senų etalonų našumą. (Numatytasis: išjungtas)

Patikimas skaičiavimas
Įjungia arba išjungia Trusted Platform Module (TPM).

PC sveikatos būklė

Atkurti korpuso atidarymo būseną

Išjungta Išsaugo arba išvalo ankstesnės korpuso įsibrovimo būsenos įrašą. (Numatytasis)
Įjungta Išvalo ankstesnės korpuso įsibrovimo būsenos įrašą, o lauke Case Open (korpusas atidarytas) kito įkrovimo metu bus rodoma "No" (ne).

Korpusas atidarytas
Rodo prie pagrindinės plokštės CI antraštės prijungto korpuso įsibrovimo aptikimo įrenginio aptikimo būseną. Jei sistemos korpuso dangtis nuimtas, šiame lauke bus rodoma "Yes" (taip), kitu atveju bus rodoma "No" (ne). Norėdami išvalyti korpuso įsibrovimo būsenos įrašą, nustatykite Reset Case Open Status (atkurti korpuso atidarymo būseną) į Enabled (įjungta), išsaugokite nustatymus CMOS ir iš naujo paleiskite sistemą.

CPU Vcore/CPU VCCSA/DRAM kanalo A/B įtampa/+3,3 V/+5 V/+12 V/CPU VAXG
Rodo dabartinę sistemos įtampą.

Smart Fan 5 ir Monitorius
Leidžia pasirinkti tikslą, kurį norite stebėti, ir atlikti tolesnius pakeitimus. (Numatytasis: CPU VENTILIATORIUS)

Ventiliatoriaus greičio valdymas
Leidžia nustatyti, ar įjungti ventiliatoriaus greičio valdymo funkciją ir reguliuoti ventiliatoriaus greitį.
Normalus Leidžia ventiliatoriui suktis skirtingais greičiais pagal temperatūrą. Ventiliatoriaus greitį galite reguliuoti naudodami System Information Viewer pagal savo sistemos reikalavimus. (Numatytasis)
Tylus Leidžia ventiliatoriui suktis mažu greičiu.
Rankinis Leidžia valdyti ventiliatoriaus greitį kreivės grafike.
Pilnas greitis Leidžia ventiliatoriui suktis dideliu greičiu.

Ventiliatoriaus valdymo naudojimo temperatūros įvestis
Leidžia pasirinkti atskaitos temperatūrą ventiliatoriaus greičio valdymui.

Temperatūros intervalas
Leidžia pasirinkti temperatūros intervalą ventiliatoriaus greičio keitimui.

Ventiliatoriaus valdymo režimas
Automatinis Leidžia BIOS automatiškai aptikti įdiegto ventiliatoriaus tipą ir nustato optimalų valdymo režimą. (Numatytasis)
Įtampa Įtampos režimas rekomenduojamas 3 kontaktų ventiliatoriui.
PWM PWM režimas rekomenduojamas 4 kontaktų ventiliatoriui.

Ventiliatoriaus sustabdymas
Įjungia arba išjungia ventiliatoriaus sustabdymo funkciją. Temperatūros ribą galite nustatyti naudodami temperatūros kreivę. Ventiliatorius sustoja, kai temperatūra yra žemesnė už ribą. (Numatytasis: išjungtas)

Temperatūra
Rodo dabartinę pasirinktos tikslinės srities temperatūrą.

Ventiliatoriaus greitis
Rodo dabartinį ventiliatoriaus greitį.

Srauto greitis
Rodo jūsų vandens aušinimo sistemos srauto greitį.

Temperatūros įspėjimo valdymas
Nustato temperatūros įspėjimo ribą. Kai temperatūra viršija ribą, BIOS skleis įspėjamąjį garsą. Galimos parinktys: išjungtas (numatytasis), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.

Fan Fail Warning
Leidžia sistemai skleisti įspėjamąjį garsą, jei ventiliatorius neprijungtas arba sugenda. Kai tai įvyksta, patikrinkite ventiliatoriaus būklę arba ventiliatoriaus jungtį. (Numatytasis: Išjungta)

Sistemos informacija

Šiame skyriuje pateikiama informacija apie jūsų pagrindinės plokštės modelį ir BIOS versiją. Taip pat galite pasirinkti numatytąją BIOS naudojamą kalbą ir rankiniu būdu nustatyti sistemos laiką.

Prieigos lygis
Rodo dabartinį prieigos lygį, priklausomai nuo naudojamo slaptažodžio apsaugos tipo. (Jei slaptažodis nenustatytas, numatytasis bus rodomas kaip Administratorius.) Administratoriaus lygis leidžia keisti visus BIOS nustatymus; Vartotojo lygis leidžia keisti tik tam tikrus BIOS nustatymus, bet ne visus.

Sistemos kalba
Pasirenka numatytąją BIOS naudojamą kalbą.

Sistemos data
Nustato sistemos datą. Datos formatas yra savaitė (tik skaitymui), mėnuo, diena ir metai. Naudokite <Enter>, kad perjungtumėte Mėnesio, Dienos ir Metų laukus, o norėdami nustatyti norimą vertę, naudokite <Page Up> arba <Page Down> klavišą.

Sistemos laikas
Nustato sistemos laiką. Laiko formatas yra valanda, minutė ir sekundė. Pavyzdžiui, 13 val. yra 13:00:00. Naudokite <Enter>, kad perjungtumėte Valandos, Minutės ir Sekundės laukus, o norėdami nustatyti norimą vertę, naudokite <Page Up> arba <Page Down> klavišą.

Įdiekite įrenginių informaciją
Rodo informaciją apie jūsų PCI Express ir M.2 įrenginius, jei jie įdiegti.

Q-Flash
Leidžia pasiekti Q-Flash įrankį, kad atnaujintumėte BIOS arba sukurtumėte esamos BIOS konfigūracijos atsarginę kopiją.

Įkrova

Bootup NumLock State
Įjungia arba išjungia Numlock funkciją klaviatūros skaitmeninėje klaviatūroje po POST. (Numatytasis: Įjungta)

Apsaugos parinktis
Nurodo, ar slaptažodis reikalingas kiekvieną kartą paleidžiant sistemą, ar tik įvedant BIOS sąranką. Sukonfigūravę šį elementą, nustatykite slaptažodžius po elementu Administratoriaus slaptažodis/Vartotojo slaptažodis.
Sąranka Slaptažodis reikalingas tik norint įeiti į BIOS sąrankos programą.
Sistema Slaptažodis reikalingas norint paleisti sistemą ir įeiti į BIOS sąrankos programą. (Numatytasis)

Viso ekrano LOGO rodymas
Leidžia nustatyti, ar paleidžiant sistemą rodyti GIGABYTE logotipą. Išjungta praleidžia GIGABYTE logotipą, kai sistema paleidžiama. (Numatytasis: Įjungta)

Įkrovos parinkčių prioritetai
Nurodo bendrą įkrovos tvarką iš galimų įrenginių. Išimamiems atminties įrenginiams, palaikantiems GPT formatą, įkrovos įrenginių sąraše bus pridėta "UEFI:" eilutė. Norėdami paleisti iš operacinės sistemos, palaikančios GPT skaidymą, pasirinkite įrenginį, kurio pradžioje yra "UEFI:" eilutė.

Arba, jei norite įdiegti operacinę sistemą, palaikančią GPT skaidymą, pvz., Windows 10 64 bitų, pasirinkite optinį diską, kuriame yra Windows 10 64 bitų diegimo diskas ir kurio pradžioje yra "UEFI:" eilutė.

Greita įkrova
Įjungia arba išjungia Greitą įkrovą, kad sutrumpintumėte OS įkrovos procesą. Itin greita suteikia didžiausią įkrovos greitį. (Numatytasis: Išjungti nuorodą)

SATA palaikymas
Tik paskutiniai įkrauti SATA įrenginiai Išskyrus ankstesnį įkrovos diską, visi SATA įrenginiai yra išjungiami prieš baigiant OS įkrovos procesą. (Numatytasis)

Visi SATA įrenginiai Visi SATA įrenginiai veikia operacinėje sistemoje ir per POST.
Šis elementas konfigūruojamas tik tada, kai Greita įkrova nustatyta į Įjungta arba Itin greita.

VGA palaikymas
Leidžia pasirinkti, kokio tipo operacinę sistemą paleisti.
Automatinis Įjungia tik senąją parinkčių ROM.
EFI tvarkyklė Įjungia EFI parinkčių ROM. (Numatytasis)

Šis elementas konfigūruojamas tik tada, kai Greita įkrova nustatyta į Įjungta arba Itin greita.

USB palaikymas
Išjungti nuorodą Visi USB įrenginiai yra išjungiami prieš baigiant OS įkrovos procesą.
Visiškas pradinis Visi USB įrenginiai veikia operacinėje sistemoje ir per POST. (Numatytasis)
Dalinis pradinis Dalis USB įrenginių yra išjungiami prieš baigiant OS įkrovos procesą.

Šis elementas konfigūruojamas tik tada, kai Greita įkrova nustatyta į Įjungta arba Itin greita. Ši funkcija išjungta, kai Greita įkrova nustatyta į Itin greita.

PS2 įrenginių palaikymas
Išjungti nuorodą Visi PS/2 įrenginiai yra išjungiami prieš baigiant OS įkrovos procesą.
Įjungta Visi PS/2 įrenginiai veikia operacinėje sistemoje ir per POST. (Numatytasis)

Šis elementas konfigūruojamas tik tada, kai Greita įkrova nustatyta į Įjungta arba Itin greita. Ši funkcija išjungta, kai Greita įkrova nustatyta į Itin greita.

Tinklo dėklo tvarkyklės palaikymas
Išjungti nuorodą Išjungia įkrovą iš tinklo. (Numatytasis)
Įjungta Įjungia įkrovą iš tinklo.

Šis elementas konfigūruojamas tik tada, kai Greita įkrova nustatyta į Įjungta arba Itin greita.

Kitas įkrovimas po kintamosios srovės maitinimo praradimo
Normali įkrova Įjungia normalų įkrovimą grįžus kintamosios srovės maitinimui. (Numatytasis)
Greita įkrova Išlaiko Greitos įkrovos nustatymus grįžus kintamosios srovės maitinimui. Šis elementas konfigūruojamas tik tada, kai Greita įkrova nustatyta į Įjungta arba Itin greita.

Pelės greitis
Leidžia nustatyti pelės žymeklio judėjimo greitį. (Numatytasis: 1 X)

Windows 10 funkcijos
Leidžia pasirinkti, kurią operacinę sistemą įdiegti. (Numatytasis: Windows 10)

CSM palaikymas
Įjungia arba išjungia UEFI CSM (suderinamumo palaikymo modulį), kad palaikytų senąjį PC įkrovos procesą.

Išjungta Išjungia UEFI CSM ir palaiko tik UEFI BIOS įkrovos procesą. (Numatytasis)
Įjungta Įjungia UEFI CSM.

LAN PXE įkrovos parinkties ROM
Leidžia pasirinkti, ar įjungti senąją parinkties ROM LAN valdikliui. (Numatytasis: Išjungta) Šis elementas konfigūruojamas tik tada, kai CSM palaikymas nustatytas į Įjungta. & Atminties įkrovos parinkties valdymas

Leidžia pasirinkti, ar įjungti UEFI ar senąją parinkties ROM atminties įrenginio valdikliui.

Neleisti paleisti Išjungia parinkties ROM.
UEFI Įjungia tik UEFI parinkties ROM.
Sena Įjungia tik senąją parinkties ROM. (Numatytasis)

Šis elementas konfigūruojamas tik tada, kai CSM palaikymas nustatytas į Įjungta.

Kiti PCI įrenginiai
Leidžia pasirinkti, ar įjungti UEFI ar Senąją parinkties ROM PCI įrenginio valdikliui, išskyrus LAN, atminties įrenginį ir grafikos valdiklius.

Neleisti paleisti Išjungia parinkties ROM.
UEFI Įjungia tik UEFI parinkties ROM. (Numatytasis)
Sena Įjungia tik senąją parinkties ROM.

Šis elementas konfigūruojamas tik tada, kai CSM palaikymas nustatytas į Įjungta.

Administratoriaus slaptažodis
Leidžia konfigūruoti administratoriaus slaptažodį. Paspauskite <Enter> ant šio elemento, įveskite slaptažodį ir paspauskite <Enter>. Jūsų bus paprašyta patvirtinti slaptažodį. Vėl įveskite slaptažodį ir paspauskite <Enter>. Turite įvesti administratoriaus slaptažodį (arba vartotojo slaptažodį) paleidžiant sistemą ir įvedant BIOS sąranką. Skirtingai nuo vartotojo slaptažodžio, administratoriaus slaptažodis leidžia keisti visus BIOS nustatymus.

Vartotojo slaptažodis
Leidžia konfigūruoti vartotojo slaptažodį. Paspauskite <Enter> ant šio elemento, įveskite slaptažodį ir paspauskite <Enter>. Jūsų bus paprašyta patvirtinti slaptažodį. Vėl įveskite slaptažodį ir paspauskite <Enter>. Turite įvesti administratoriaus slaptažodį (arba vartotojo slaptažodį) paleidžiant sistemą ir įvedant BIOS sąranką. Tačiau vartotojo slaptažodis leidžia keisti tik tam tikrus BIOS nustatymus, bet ne visus.

Norėdami atšaukti slaptažodį, paspauskite <Enter> ant slaptažodžio elemento ir, kai bus paprašyta slaptažodžio, pirmiausia įveskite teisingą slaptažodį. Kai būsite paraginti įvesti naują slaptažodį, paspauskite <Enter> neįvesdami jokio slaptažodžio. Vėl paspauskite <Enter>, kai būsite paraginti patvirtinti.

PASTABA: prieš nustatydami Vartotojo slaptažodį, būtinai pirmiausia nustatykite Administratoriaus slaptažodį.

ƒ Saugi įkrova
Leidžia įjungti arba išjungti Saugią įkrovą ir konfigūruoti susijusius nustatymus. Šis elementas konfigūruojamas tik tada, kai CSM palaikymas nustatytas į Išjungta.

Pageidaujamas veikimo režimas
Leidžia pasirinkti, ar įvedus BIOS sąranką įeiti į Paprastą režimą ar Išplėstinį režimą. Automatinis įeina į BIOS režimą, kuriame buvo paskutinį kartą. (Numatytasis: Automatinis)

Išsaugoti ir išeiti

Išsaugoti ir išeiti iš sąrankos
Paspauskite <Enter> ant šio elemento ir pasirinkite Taip. Tai išsaugo CMOS pakeitimus ir išeina iš BIOS sąrankos programos. Pasirinkite Ne arba paspauskite <Esc>, kad grįžtumėte į BIOS sąrankos pagrindinį meniu.

Išeiti neišsaugojus
Paspauskite <Enter> ant šio elemento ir pasirinkite Taip. Tai išeina iš BIOS sąrankos neišsaugant BIOS sąrankoje atliktų pakeitimų į CMOS. Pasirinkite Ne arba paspauskite <Esc>, kad grįžtumėte į BIOS sąrankos pagrindinį meniu.

Įkelti optimizuotus numatytuosius nustatymus
Paspauskite <Enter> ant šio elemento ir pasirinkite Taip, kad įkeltumėte optimalius BIOS numatytuosius nustatymus. BIOS numatytieji nustatymai padeda sistemai veikti optimaliai. Visada įkelkite optimizuotus numatytuosius nustatymus atnaujinę BIOS arba išvalę CMOS reikšmes.

Įkrovos nepaisymas
Leidžia pasirinkti įrenginį, kurį norite nedelsiant paleisti. Paspauskite <Enter> ant pasirinkto įrenginio ir pasirinkite Taip, kad patvirtintumėte. Jūsų sistema automatiškai paleis iš naujo ir paleis iš to įrenginio.

Išsaugoti profilius
Ši funkcija leidžia išsaugoti dabartinius BIOS nustatymus į profilį. Galite sukurti iki 8 profilių ir išsaugoti kaip Sąrankos profilis 1 ~ Sąrankos profilis 8. Paspauskite <Enter>, kad užbaigtumėte. Arba galite pasirinkti Pasirinkti failą HDD/FDD/USB, kad išsaugotumėte profilį į atminties įrenginį.

Įkelti profilius
Jei jūsų sistema tampa nestabili ir įkėlėte BIOS numatytuosius nustatymus, galite naudoti šią funkciją, kad įkeltumėte BIOS nustatymus iš anksčiau sukurto profilio, be rūpesčių iš naujo konfigūruoti BIOS nustatymus. Pirmiausia pasirinkite profilį, kurį norite įkelti, ir paspauskite <Enter>, kad užbaigtumėte. Galite pasirinkti Pasirinkti failą HDD/FDD/USB, kad įvestumėte anksčiau sukurtą profilį iš atminties įrenginio arba įkeltumėte automatiškai BIOS sukurtą profilį, pvz., grąžinti BIOS nustatymus į paskutinius tinkamai veikusius nustatymus (paskutinis žinomas geras įrašas).

RAID rinkinio konfigūravimas

RAID lygiai

	RAID 0	RAID 1	RAID 5	RAID 10
Minimalus kietųjų diskų skaičius	≥2	2	≥3	4
Masyvo talpa	Kietųjų diskų skaičius * Mažiausio disko dydis	Mažiausio disko dydis	(Kietųjų diskų skaičius -1) * Mažiausio disko dydis	(Kietųjų diskų skaičius/2) * Mažiausio disko dydis
Atsparumas gedimams	Ne	Taip	Taip	Taip

Prieš pradėdami, paruoškite šiuos elementus:

• Bent du SATA kietieji diskai arba SSD.^(Pastaba) (Norint užtikrinti optimalų našumą, rekomenduojama naudoti du kietuosius diskus su identišku modeliu ir talpa).
• „Windows“ sąrankos diskas.
• Pagrindinės plokštės tvarkyklės diskas.
• USB atmintinė.

Integruoto SATA valdiklio konfigūravimas

1. SATA kietojo (-ųjų) disko (-ų) įdiegimas kompiuteryje
   Įdiekite kietuosius diskus / SSD į „Intel“^® lustų rinkinio valdomas jungtis pagrindinėje plokštėje. Tada prijunkite maitinimo jungtis nuo maitinimo šaltinio prie kietųjų diskų.
2. SATA valdiklio režimo konfigūravimas BIOS sąrankoje
   Įsitikinkite, kad SATA valdiklio režimas teisingai sukonfigūruotas sistemos BIOS sąrankoje.

Žingsniai:

1. Įjunkite kompiuterį ir paspauskite <Delete>, kad įeitumėte į BIOS sąranką POST (Power-On Self-Test) metu. Eikite į Settings\IO Ports\SATA And RST Configuration, įsitikinkite, kad SATA Controller(s) yra įjungtas. Norėdami sukurti RAID, nustatykite SATA Mode Selection į Intel RST Premium With Intel Optane System Acceleration. Tada išsaugokite nustatymus ir iš naujo paleiskite kompiuterį. Pastaba: naudojant PCIe SSD, įsitikinkite, kad elementas Use RST Legacy OROM, esantis Settings\IO Ports\SATA And RST Configuration, yra nustatytas į Disabled, o RST Control PCIe Storage Devices – į Manual. Tada, atsižvelgiant į naudojamą M.2 jungtį, nustatykite atitinkamą elementą PCIe Storage Dev On Port XX į RST Controlled. Galiausiai išsaugokite nustatymus ir išeikite iš BIOS sąrankos. Jei norite naudoti NVMe PCIe SSD RAID konfigūravimui, įsitikinkite, kad NVMe RAID mode yra nustatytas į Enabled.
2. Norėdami naudoti EZ RAID funkciją, atlikite veiksmus, nurodytus "C-1". Norėdami konfigūruoti UEFI RAID, atlikite veiksmus, nurodytus "C-2". Norėdami įeiti į senąją RAID ROM, daugiau informacijos rasite "C-3". Galiausiai išsaugokite nustatymus ir išeikite iš BIOS sąrankos.

Šiame skyriuje aprašyti BIOS sąrankos meniu gali skirtis nuo tikslių jūsų pagrindinės plokštės nustatymų. Tikrosios BIOS sąrankos meniu parinktys, kurias matysite, priklausys nuo jūsų pagrindinės plokštės ir BIOS versijos.

C-1. EZ RAID naudojimas
GIGABYTE pagrindinės plokštės suteikia jums EZ RAID funkciją, leidžiančią greitai konfigūruoti RAID masyvą supaprastintais veiksmais.

Žingsniai:

1. Iš naujo paleidę kompiuterį, įeikite į BIOS sąranką ir eikite į Settings\EZ RAID. Paspauskite <Enter> ant elemento EZ RAID. Skirtuke Type pasirinkite kietųjų diskų, kuriuos naudojate RAID, tipą ir paspauskite <Enter>.
2. Eikite į skirtuką Mode, kad pasirinktumėte RAID lygį. Palaikomi RAID lygiai yra RAID 0, RAID 1, RAID 10 ir RAID 5 (galimos parinktys priklauso nuo įdiegtų kietųjų diskų skaičiaus). Tada paspauskite <Enter>, kad pereitumėte į skirtuką Create. Spustelėkite Proceed, kad pradėtumėte. (Pastaba) Atkreipkite dėmesį, kad M.2 PCIe SSD negalima naudoti kuriant RAID rinkinį su SATA kietuoju disku.
3. Baigę būsite grąžinti į ekraną Intel(R) Rapid Storage Technology. Skiltyje RAID Volumes galite pamatyti naują RAID tomą. Norėdami pamatyti išsamesnę informaciją, paspauskite <Enter> ant tomo, kad patikrintumėte informaciją apie RAID lygį, juostų bloko dydį, masyvo pavadinimą ir masyvo talpą ir kt.

C-2. UEFI RAID konfigūracija

Žingsniai:

1. BIOS sąrankoje eikite į Boot ir nustatykite CSM Support į Disabled. Išsaugokite pakeitimus ir išeikite iš BIOS sąrankos.
2. Paleidus sistemą iš naujo, vėl įeikite į BIOS sąranką. Tada įeikite į submeniu Settings\IO Ports\Intel(R) Rapid Storage Technology.
3. Meniu Intel(R) Rapid Storage Technology paspauskite <Enter> ant Create RAID Volume, kad įeitumėte į ekraną Create RAID Volume. Įveskite tomo pavadinimą su 1–16 raidžių (raidės negali būti specialūs simboliai) po elementu Name ir paspauskite <Enter>. Tada pasirinkite RAID lygį. Palaikomi RAID lygiai yra RAID 0, RAID 1, RAID 10 ir RAID 5 (galimos parinktys priklauso nuo įdiegtų kietųjų diskų skaičiaus). Tada naudokite rodyklės žemyn klavišą, kad pereitumėte į Select Disks.
4. Po elementu Select Disks pasirinkite kietuosius diskus, kurie bus įtraukti į RAID masyvą. Paspauskite <Space> klavišą ant pasirenkamų kietųjų diskų (pasirinkti kietieji diskai pažymėti "X"). Tada nustatykite juostų bloko dydį. Juostų bloko dydis gali būti nustatytas nuo 4 KB iki 128 KB. Pasirinkę juostų bloko dydį, nustatykite tomo talpą.
5. Nustatę talpą, pereikite prie Create Volume ir paspauskite <Enter>, kad pradėtumėte.
6. Baigę būsite grąžinti į ekraną Intel(R) Rapid Storage Technology. Skiltyje RAID Volumes galite pamatyti naują RAID tomą. Norėdami pamatyti išsamesnę informaciją, paspauskite <Enter> ant tomo, kad patikrintumėte informaciją apie RAID lygį, juostų bloko dydį, masyvo pavadinimą ir masyvo talpą ir kt.

C-3. Senosios RAID ROM konfigūravimas
Norėdami įeiti į senąją RAID ROM priemonę, jums reikės atskiros grafikos plokštės. Įeikite į „Intel“^® senąją RAID BIOS sąrankos priemonę, kad sukonfigūruotumėte RAID masyvą. Praleiskite šį žingsnį ir tęskite „Windows“ operacinės sistemos diegimą, jei konfigūracija nėra RAID.

Žingsniai:

1. BIOS sąrankoje eikite į BIOS ir nustatykite CSM Support į Enabled, o Storage Boot Option Control – į Legacy. Tada eikite į Settings\IO Ports\SATA And RST Configuration ir įsitikinkite, kad Use RST Legacy OROM yra nustatyta į Enabled. Išsaugokite pakeitimus ir išeikite iš BIOS sąrankos. Prasidėjus POST atminties testui ir prieš pradedant operacinės sistemos įkrovą, ieškokite pranešimo, kuriame rašoma "Press <Ctrl-I> to enter Configuration Utility". Paspauskite <Ctrl> + <I>, kad įeitumėte į RAID konfigūravimo priemonę.
2. Paspaudus <Ctrl> + <I>, pasirodys ekranas MAIN MENU. Jei norite sukurti RAID masyvą, pasirinkite Create RAID Volume MAIN MENU ir paspauskite <Enter>.
3. Įėjus į ekraną CREATE VOLUME MENU, įveskite tomo pavadinimą su 1–16 raidžių (raidės negali būti specialūs simboliai) po elementu Name ir paspauskite <Enter>. Tada pasirinkite RAID lygį. Palaikomi RAID lygiai yra RAID 0, RAID 1, RAID 10 ir RAID 5 (galimos parinktys priklauso nuo įdiegtų kietųjų diskų skaičiaus). Paspauskite <Enter>, kad tęstumėte.
4. Po elementu Disks pasirinkite kietuosius diskus, kurie bus įtraukti į RAID masyvą. Jei įdiegti tik du kietieji diskai, jie bus automatiškai priskirti masyvui. Jei reikia, nustatykite juostų bloko dydį. Juostų bloko dydis gali būti nustatytas nuo 4 KB iki 128 KB. Pasirinkę juostų bloko dydį, paspauskite <Enter>.
5. Įveskite masyvo talpą ir paspauskite <Enter>. Galiausiai paspauskite <Enter> ant elemento Create Volume, kad pradėtumėte kurti RAID masyvą. Kai būsite paraginti patvirtinti, ar kurti šį tomą, paspauskite <Y>, kad patvirtintumėte, arba <N>, kad atšauktumėte.
6. Baigę galite pamatyti išsamią informaciją apie RAID masyvą skiltyje DISK/VOLUME INFORMATION, įskaitant RAID lygį, juostų bloko dydį, masyvo pavadinimą ir masyvo talpą ir kt. Norėdami išeiti iš RAID BIOS priemonės, paspauskite <Esc> arba pasirinkite 6. Exit MAIN MENU.

Norėdami gauti daugiau informacijos apie RAID masyvo konfigūravimą, apsilankykite GIGABYTE svetainėje.

Įdiekite RAID tvarkyklę ir operacinę sistemą
Teisingai nustatę BIOS, galite įdiegti operacinę sistemą.

Operacinės sistemos diegimas
Kadangi kai kuriose operacinėse sistemose jau yra RAID tvarkyklė, jums nereikia įdiegti atskiros RAID tvarkyklės diegiant „Windows“. Įdiegę operacinę sistemą, rekomenduojame įdiegti visas reikiamas tvarkykles iš pagrindinės plokštės tvarkyklės disko naudodami "Xpress Install", kad užtikrintumėte sistemos našumą ir suderinamumą. Jei operacinė sistema, kurią norite įdiegti, reikalauja, kad pateiktumėte papildomą RAID tvarkyklę OS diegimo proceso metu, skaitykite toliau pateiktus veiksmus:

1. Nukopijuokite aplanką IRST iš \Boot tvarkyklės diske į USB atmintinę.
2. Įkelkite iš „Windows“ sąrankos disko ir atlikite standartinius OS diegimo veiksmus. Kai pasirodys ekranas, prašantis įkelti tvarkyklę, pasirinkite Browse (Naršyti).
3. Tada naršykite USB atmintinėje ir pasirinkite tvarkyklės vietą. Tvarkyklės vieta yra tokia: \IRST\f6flpy-x64
4. Kai pasirodys toks ekranas, pasirinkite Intel(R) Chipset SATA/PCIe RST Premium Controller ir spustelėkite Next (Kitas), kad įkeltumėte tvarkyklę ir tęstumėte OS diegimą.

„Intel^® Optane^™“ atminties įdiegimas

Sistemos reikalavimai

1. „Intel^® Optane^™“ atmintis
2. „Optane^™“ atmintis turi būti ne mažesnės nei 16 GB talpos ir turi būti lygios arba mažesnės talpos nei pagreitintinas standusis diskas / SSD.
3. „Optane^™“ atmintis negali būti naudojama esamam RAID masyvui pagreitinti; pagreitintas standusis diskas / SSD negali būti įtrauktas į RAID masyvą.
4. Pagreitintinas standusis diskas / SSD turi būti SATA standusis diskas arba M.2 SATA SSD.
5. Pagreitintinas standusis diskas / SSD gali būti sistemos diskas arba duomenų diskas. Sistemos diskas turi būti suformatuotas GPT formatu ir jame turi būti įdiegta „Windows 10“ 64 bitų versija (arba naujesnė versija). Duomenų diskas taip pat turi būti suformatuotas GPT formatu.
6. Pagrindinės plokštės tvarkyklės diskas

Diegimo gairės
A-1: diegimas AHCI režimu
Jei SATA valdiklis buvo sukonfigūruotas AHCI režimu, atlikite toliau nurodytus veiksmus:

1. Įėję į operacinę sistemą, į optinį įrenginį įdėkite pagrindinės plokštės tvarkyklės diską. Ekrane Xpress Install pasirinkite Intel(R) Optane(TM) Memory System Acceleration ^(Pastaba), kad įdiegtumėte. Norėdami tęsti, vadovaukitės ekrane pateikiamomis instrukcijomis. Baigę iš naujo paleiskite sistemą.
2. Iš naujo įėję į operacinę sistemą, vadovaukitės ekrane pateikiamomis instrukcijomis, kad užbaigtumėte nustatymus, ir tada automatiškai pasirodys programa Intel^® Optane^™ Memory. Visi „Optane^™“ atminties duomenys bus ištrinti. Prieš tęsdami įsitikinkite, kad atsarginės duomenų kopijos sukurtos. Norėdami tęsti, vadovaukitės ekrane pateikiamomis instrukcijomis. Baigę iš naujo paleiskite sistemą.
3. Paleiskite programą Intel^® Optane^™ Memory iš meniu „Pradėti“ ir įsitikinkite, kad „Intel^® Optane^™“ atmintis įjungta. (SATA valdiklio režimas iš AHCI režimo pakeičiamas į „Intel RST Premium With Intel Optane System Acceleration“. NEgrąžinkite SATA valdiklio režimo atgal į AHCI. Jei taip padarysite, „Optane^™“ atmintis negalės tinkamai veikti.)
4. Jei norite pagreitinti sistemos diską, galite pasirinkti konkrečius aplankus, failus arba programas, kad pagreitintumėte naudodami funkciją Intel^® Optane^™ Memory Pinning. (Naudojama „Intel^® Optane^™“ atmintis turi būti ne mažesnės nei 32 GB talpos.)

(Pastaba) Jei sistemoje jau įdiegta „Intel^® Rapid Storage Technology“ priemonė, pirmiausia turite ją pašalinti prieš įdiegdami „Intel(R) Optane(TM) Memory System Acceleration“ programą.

A-2: diegimas „Intel RST Premium With Intel Optane System Acceleration“ režimu
Jei SATA valdiklis buvo sukonfigūruotas „Intel RST Premium With Intel Optane System Acceleration“ režimu, atlikite toliau nurodytus veiksmus:

1. Sistemai paleidus iš naujo, eikite į BIOS sąranką, įsitikinkite, kad CSM Support meniu Boot yra išjungtas.
2. Eikite į Settings\IO Ports\SATA And RST Configuration ir įsitikinkite, kad USE RST Legacy OROM yra išjungta, o RST Control PCIe Storage Devices nustatyta į Manual. Jei norite įjungti „Optane^™“ atmintį, įdiegtą M.2 jungtyje, nustatykite PCIe Storage Device on Port 21 į RST Controlled.
3. Įeikite į operacinę sistemą, paleiskite „Intel^® Rapid Storage Technology“ priemonę iš meniu „Pradėti“ ir tada ekrane Intel^® Optane^™ Memory įjunkite „Intel^® Optane^™“ atmintį.
4. Paleiskite priemonę Intel^® Rapid Storage Technology iš meniu „Pradėti“ ir įsitikinkite, kad „Intel^® Optane^™“ atmintis įjungta. Jei norite pagreitinti sistemos diską, galite pasirinkti konkrečius aplankus, failus arba programas, kad pagreitintumėte naudodami funkciją Intel^® Optane^™ Memory Pinning. (Naudojama „Intel^® Optane^™“ atmintis turi būti ne mažesnės nei 32 GB talpos.)

• „Optane^™“ atmintis negali būti naudojama M.2 PCIe SSD pagreitinti.
• Staiga neišimkite „Optane^™“ atminties. Taip padarius, operacinė sistema nustos tinkamai veikti.
• Jei norite pakeisti / pašalinti „Optane^™“ atmintį, pirmiausia turite ją išjungti naudodami „Intel^® Rapid Storage Technology“ arba „Intel(R) Optane^™ Memory“ programą.
• Įjungus „Optane^™“ atmintį, susiję BIOS nustatymai liks net atnaujinus BIOS.

Tvarkyklių įdiegimas

• Prieš įdiegdami tvarkykles, pirmiausia įdiekite operacinę sistemą.
• Įdiegę operacinę sistemą, į optinį įrenginį įdėkite pagrindinės plokštės tvarkyklės diską. Viršutiniame dešiniajame ekrano kampe spustelėkite pranešimą „Bakstelėkite, kad pasirinktumėte, kas nutiks su šiuo disku“ ir pasirinkite „RunRun.exe.“ (Arba eikite į „Mano kompiuteris“, dukart spustelėkite optinį įrenginį ir paleiskite programą Run.exe.)

„Xpress Install“ automatiškai nuskaito jūsų sistemą ir tada pateikia visų tvarkyklių, kurias rekomenduojama įdiegti, sąrašą. Galite spustelėti mygtuką Xpress Install ir „Xpress Install“ įdiegs visas pasirinktas tvarkykles. Arba spustelėkite rodyklę piktogramą, kad atskirai įdiegtumėte reikiamas tvarkykles.

Apsilankykite GIGABYTE svetainėje, kad gautumėte daugiau informacijos apie programinę įrangą.

Apsilankykite GIGABYTE svetainėje, kad gautumėte daugiau informacijos apie trikčių šalinimą.

Susisiekite su mumis

GIGA-BYTE TECHNOLOGY CO., LTD.

Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan

TEL: +886-2-8912-4000, FAX: +886-2-8912-4005

Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com

WEB address (English): https://www.gigabyte.com

WEB address (Chinese): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Norėdami pateikti techninį arba ne techninį (pardavimų / rinkodaros) klausimą, susisiekite: https://esupport.gigabyte.com

Nuorodos

• GIGABYTE Global
• GIGABYTE - eSupport
• GIGABYTE 技嘉科技

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti „Gigabyte B460M H“ vadovas

Prieinamos kalbos
