Manual da Gigabyte B460M H
Para obter mais detalhes sobre o produto, visite o site da GIGABYTE.
Para reduzir os impactos no aquecimento global, os materiais de embalagem deste produto são recicláveis e reutilizáveis. A GIGABYTE trabalha consigo para proteger o ambiente.
Para obter informações relacionadas com o produto, consulte o nosso site em: https://www.gigabyte.com
Identificar a Revisão da Sua Placa Mãe
O número de revisão na sua placa mãe tem este aspeto: "REV: X.X." Por exemplo, "REV: 1.0" (REV: 1.0) significa que a revisão da placa mãe é 1.0. Verifique a revisão da sua placa mãe antes de atualizar a BIOS, os controladores da placa mãe ou ao procurar informações técnicas.
Exemplo:

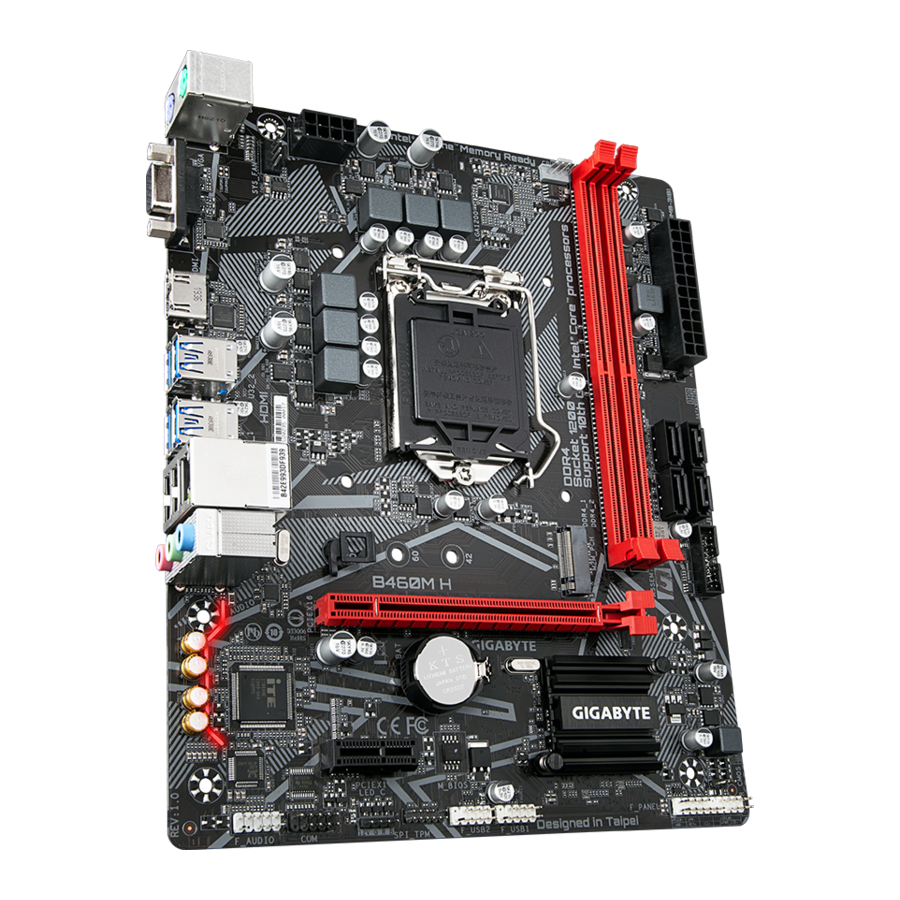

Layout da Placa Mãe B460M H
Conteúdo da Caixa
- Placa mãe B460M H
- Disco de controladores da placa mãe
- Dois cabos SATA
- Manual do Utilizador
- Proteção de E/S
* O conteúdo da caixa acima é apenas para referência e os itens reais dependem da embalagem do produto que obtém. O conteúdo da caixa está sujeito a alterações sem aviso prévio.
Instalação de Hardware
Precauções de instalação
A placa-mãe contém vários circuitos e componentes eletrónicos delicados que podem ficar danificados devido a descargas eletrostáticas (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:
- Antes da instalação, certifique-se de que o chassis é adequado para a placa-mãe.
- Antes da instalação, não remova nem danifique o autocolante S/N (número de série) da placa-mãe ou o autocolante de garantia fornecido pelo seu revendedor. Estes autocolantes são necessários para a validação da garantia.
- Desligue sempre a alimentação CA, desligando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
- Ao ligar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que estão ligados de forma firme e segura.
- Ao manusear a placa-mãe, evite tocar em quaisquer condutores ou conectores metálicos.
- É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrónicos, como uma placa-mãe, CPU ou memória. Se não tiver uma pulseira antiestática, mantenha as mãos secas e toque primeiro num objeto metálico para eliminar a eletricidade estática.
- Antes de instalar a placa-mãe, coloque-a sobre uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
- Antes de ligar ou desligar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
- Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com a norma de tensão local.
- Antes de usar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão ligados.
- Para evitar danos na placa-mãe, não permita que os parafusos entrem em contacto com o circuito da placa-mãe ou os seus componentes.
- Certifique-se de que não há parafusos ou componentes metálicos soltos colocados na placa-mãe ou dentro da caixa do computador.
- Não coloque o sistema de computador numa superfície irregular.
- Não coloque o sistema de computador num ambiente húmido ou de alta temperatura.
- Ligar a alimentação do computador durante o processo de instalação pode causar danos aos componentes do sistema, bem como danos físicos ao utilizador.
- Se não tiver certeza sobre alguma etapa de instalação ou tiver um problema relacionado com o uso do produto, consulte um técnico de informática certificado.
- Se usar um adaptador, cabo de alimentação de extensão ou régua de tomadas, certifique-se de consultar as suas instruções de instalação e/ou ligação à terra.
Especificações do Produto
 CPU |
|
 Chipset | Chipset Intel® B460 Express |
 Memória |
|
| |
| |
| |
| |
| |
| |
 Gráficos Integrados |
|
 Áudio |
|
| |
| |
 LAN Š |
|
 Expansion Slots Š |
|
 Interface de Armazenamento Š |
|
| |
| |
| |
 USB | Chipset:
|
 Internal Connectors |
|
 Back Panel Connectors |
|
 I/O Controller |
|
 Hardware Monitor |
|
 BIOS |
|
 Unique Features |
|
 Funcionalidades Exclusivas |
|
 Software Incluído |
|
 Sistema Operativo |
|
 Formato |
|
* A GIGABYTE reserva-se o direito de fazer quaisquer alterações às especificações do produto e às informações relacionadas com o produto sem aviso prévio.
Visite o site da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.
Visite a página Support\Utility List (Lista de utilitários de suporte) no site da GIGABYTE para transferir a versão mais recente das aplicações.
Instalar a CPU
Leia as seguintes diretrizes antes de começar a instalar a CPU:
- Certifique-se de que a placa-mãe suporta a CPU. (Aceda ao site da GIGABYTE para obter a lista de CPUs suportadas mais recente.)
- Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar a CPU para evitar danos no hardware.
- Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente. (Ou pode localizar os entalhes em ambos os lados da CPU e as chaves de alinhamento no encaixe da CPU.)
- Aplique uma camada uniforme e fina de massa térmica na superfície da CPU.
- Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, pode ocorrer sobreaquecimento e danos na CPU.
- Defina a frequência do host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações do hardware, uma vez que não cumpre os requisitos padrão para os periféricos. Se pretender definir a frequência além das especificações padrão, faça-o de acordo com as especificações do seu hardware, incluindo a CPU, placa gráfica, memória, disco rígido, etc.
Instalar a CPU
Localize as chaves de alinhamento no encaixe da CPU da placa-mãe e os entalhes na CPU.
Não remova a tampa do encaixe da CPU antes de inserir a CPU. Ela pode soltar-se da placa de carga automaticamente durante o processo de reengate da alavanca após inserir a CPU.
Instalar a memória
Leia as seguintes diretrizes antes de começar a instalar a memória:
- Certifique-se de que a placa-mãe suporta a memória. Recomenda-se que seja utilizada memória com a mesma capacidade, marca, velocidade e chips. (Aceda ao site da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
- Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar a memória para evitar danos no hardware.
- Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado numa direção. Se não conseguir inserir a memória, mude a direção.
Configuração de memória de canal duplo
Esta placa-mãe fornece dois encaixes de memória e suporta a tecnologia de canal duplo. Depois de a memória ser instalada, a BIOS detetará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória de canal duplo duplicará a largura de banda da memória original.
Visite o site da GIGABYTE para obter detalhes sobre a instalação do hardware.
Os dois encaixes de memória são divididos em dois canais e cada canal tem um encaixe de memória da seguinte forma:
Canal A: DDR4_1
Canal B: DDR4_2
Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo de canal duplo.
- O modo de canal duplo não pode ser ativado se apenas um módulo de memória estiver instalado.
- Ao ativar o modo de canal duplo com dois módulos de memória, recomenda-se que seja utilizada memória com a mesma capacidade, marca, velocidade e chips.
Instalar uma placa de expansão
Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:
- Certifique-se de que a placa-mãe suporta a placa de expansão. Leia atentamente o manual que acompanha a sua placa de expansão.
- Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos no hardware.
Conectores do painel traseiro
- Porta de teclado PS/2 e rato PS/2
Utilize a porta superior (verde) para ligar um rato PS/2 e a porta inferior (roxa) para ligar um teclado PS/2. - Porta D-Sub
A porta D-Sub suporta um conetor D-Sub de 15 pinos e suporta uma resolução máxima de 1920 x 1200 a 60 Hz (as resoluções reais suportadas dependem do monitor que está a ser utilizado). Ligue um monitor que suporte a ligação D-Sub a esta porta. ![]()
A porta HDMI suporta os formatos HDCP 2.3 e Dolby TrueHD e DTS HD Master Audio. Também suporta saída de áudio LPCM de 7.1 canais até 192 KHz/16 bits. Pode utilizar esta porta para ligar o seu monitor com suporte para HDMI. A resolução máxima suportada é 4096 x 2160 a 30 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado.
![]()
Depois de instalar o dispositivo HDMI, certifique-se de que define o dispositivo de reprodução de som predefinido para HDMI. (O nome do item pode diferir consoante o seu sistema operativo.)- Porta USB 3.2 Gen 1
A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Utilize esta porta para dispositivos USB.
- Ao remover o cabo ligado a um conetor do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
- Ao remover o cabo, puxe-o diretamente para fora do conetor. Não o balance de um lado para o outro para evitar um curto-circuito elétrico no interior do conetor do cabo.
- Porta LAN RJ-45
A porta LAN Gigabit Ethernet fornece ligação à Internet com uma taxa de dados até 1 Gbps. A seguir, descrevem-se os estados dos LED da porta LAN.
LED de ligação/velocidade:
| Estado | Descrição |
| Laranja | Taxa de dados de 1 Gbps |
| Verde | Taxa de dados de 100 Mbps |
| Desligado | Taxa de dados de 10 Mbps |
LED de atividade:
| Estado | Descrição |
| A piscar | Está a ocorrer transmissão ou receção de dados |
| Desligado | Não está a ocorrer transmissão ou receção de dados |
- Porta USB 2.0/1.1
A porta USB suporta a especificação USB 2.0/1.1. Utilize esta porta para dispositivos USB. - Entrada de linha/Saída de altifalante traseiro (azul)
A tomada de entrada de linha. Utilize esta tomada de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc. - Saída de linha/Saída de altifalante frontal (verde)
A tomada de saída de linha. Utilize esta tomada de áudio para auscultadores ou um altifalante de 2 canais. - Entrada de microfone/Saída de altifalante central/subwoofer (rosa)
A tomada de entrada de microfone.
Configurações das tomadas de áudio:
| Tomada | Auscultadores/ 2 canais | 4 canais | 5.1 canais | 7.1 canais |
 Entrada de linha/Saída de altifalante traseiro |  | | | |
 Saída de linha/Saída de altifalante frontal | | | | |
 Entrada de microfone/Saída de altifalante central/subwoofer | | | ||
| Saída de linha do painel frontal/Lateral Saída de altifalante | |
- O áudio HD (alta definição) integrado fornece capacidade de redirecionamento de tomadas que permite ao utilizador alterar a função de cada tomada através do controlador de áudio.
- Para configurar áudio de 7.1 canais, precisa de abrir o software de áudio e selecionar Device advanced settings (Definições avançadas do dispositivo) > Playback Device (Dispositivo de reprodução) para alterar primeiro a definição predefinida.
Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.
Conectores Internos
- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN
- LED_C
- M2M_SB
- SATA3 0/1/2/3
- F_PANEL
- F_AUDIO
- F_U32
- F_USB1/F_USB2
- COM
- SPI_TPM
- CLR_CMOS
- BAT
Leia as seguintes diretrizes antes de conectar dispositivos externos:
- Primeiro, certifique-se de que os seus dispositivos são compatíveis com os conectores que pretende ligar.
- Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o seu computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.
- Após instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo está bem ligado ao conector na motherboard.
1/2) ATX_12V_2X4/ATX (Conector de Alimentação 2x4 12V e Conector de Alimentação Principal 2x12)
Com a utilização do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente a todos os componentes da motherboard. Antes de ligar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação está desligada e de que todos os dispositivos estão corretamente instalados. O conector de alimentação possui um design à prova de falhas. Ligue o cabo de alimentação ao conector de alimentação na orientação correta.
O conector de alimentação de 12 V fornece principalmente energia à CPU. Se o conector de alimentação de 12 V não estiver ligado, o computador não arranca.
Para satisfazer os requisitos de expansão, recomenda-se a utilização de uma fonte de alimentação que suporte um elevado consumo de energia (500 W ou superior). Se for utilizada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não arrancável.
ATX_12V_2X4:
| N.º do Pin | Definição | N.º do Pin | Definição |
| 1 | GND (Apenas para 2x4 pinos 12V) | 5 | +12V (Apenas para 2x4 pinos 12V) |
| 2 | GND (Apenas para 2x4 pinos 12V) | 6 | +12V (Apenas para 2x4 pinos 12V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
ATX:
| N.º do Pin | Definição | N.º do Pin | Definição |
| 1 | 3,3 V | 13 | 3,3 V |
| 2 | 3,3 V | 14 | -12 V |
| 3 | GND | 15 | GND |
| 4 | +5 V | 16 | PS_ON (Ligar/Desligar suave) |
| 5 | GND | 17 | GND |
| 6 | +5 V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good (Alimentação OK) | 20 | NC |
| 9 | 5VSB (stand by +5V) | 21 | +5 V |
| 10 | +12 V | 22 | +5 V |
| 11 | +12V (Apenas para 2x12 pinos ATX) | 23 | +5 V (Apenas para ATX de 2x12 pinos) |
| 12 | 3,3 V (Apenas para ATX de 2x12 pinos) | 24 | GND (Apenas para ATX de 2x12 pinos) |
3/4) CPU_FAN/SYS_FAN (Bicha de Ventoinha)
Todas as bichas de ventoinha nesta motherboard têm 4 pinos. A maioria das bichas de ventoinha possui um design de inserção à prova de falhas. Ao ligar um cabo de ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo de velocidade requer a utilização de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis.
| N.º do Pin | Definição |
| 1 | GND |
| 2 | Controlo de Velocidade da Voltagem |
| 3 | Sensor |
| 4 | Controlo de Velocidade PWM |
- Certifique-se de que liga os cabos da ventoinha às bichas da ventoinha para evitar que a sua CPU e sistema sobreaqueçam. O sobreaquecimento pode resultar em danos na CPU ou o sistema pode bloquear.
- Estas bichas de ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nas bichas.
5) LED_C (Bicha de Tira LED RGB)
A bicha pode ser utilizada para ligar uma tira LED RGB 5050 padrão (12 V/G/R/B), com potência máxima de 2 A (12 V) e comprimento máximo de 2 m.
| N.º do Pin | Definição |
| 1 | 12 V |
| 2 | G |
| 3 | R |
| 4 | B |
Ligue a sua tira LED RGB à bicha. O pino de alimentação (marcado com um triângulo na ficha) da tira LED deve ser ligado ao Pino 1 (12 V) desta bicha. Uma ligação incorreta pode danificar a tira LED.
Para saber como ligar/desligar as luzes da tira LED, visite a página da Web "Funcionalidades Únicas" do site da GIGABYTE.
Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o seu computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.
6) M2M_SB (Conector de Socket 3 M.2)
O conector M.2 suporta SSDs SATA M.2 ou SSDs PCIe M.2 e suporta a configuração SATA RAID. Tenha em atenção que um SSD PCIe M.2 não pode ser utilizado para criar um conjunto RAID com um disco rígido SATA. Consulte o capítulo "Configurar um Conjunto RAID" para obter instruções sobre como configurar uma matriz RAID.
Siga os passos abaixo para instalar corretamente um SSD M.2 no conector M.2.
Passo 1:
Localize o orifício de montagem adequado para o SSD M.2 a ser instalado e, em seguida, instale primeiro o clipe de montagem.
Passo 2:
Deslize o SSD M.2 para o conector num ângulo.
Passo 3:
Pressione o SSD M.2 para baixo e, em seguida, fixe-o pressionando o pino do clipe no orifício de montagem.
Selecione o orifício adequado para o clipe de montagem de acordo com o comprimento do SSD M.2 a ser instalado.
7) SATA3 0/1/2/3 (Conectores SATA 6 Gb/s)
Os conectores SATA estão em conformidade com o padrão SATA 6 Gb/s e são compatíveis com o padrão SATA 3 Gb/s e SATA 1,5 Gb/s. Cada conector SATA suporta um único dispositivo SATA. O Chipset Intel® suporta RAID 0, RAID 1, RAID 5 e RAID 10. Consulte o capítulo "Configurar um Conjunto RAID" para obter instruções sobre como configurar uma matriz RAID.
| N.º do Pin | Definição |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
Para ativar a ligação dinâmica para as portas SATA, consulte o capítulo "Configuração da BIOS", "Definições\Portas de E/S\Configuração SATA e RST", para obter mais informações.
8) F_PANEL (Bicha do Painel Frontal)
Ligue o interruptor de alimentação, o interruptor de reinicialização, o altifalante, o interruptor/sensor de intrusão do chassis e o indicador de estado do sistema no chassis a esta bicha de acordo com as atribuições de pinos abaixo. Observe os pinos positivo e negativo antes de ligar os cabos.
- PLED/PWR_LED (LED de Alimentação):
| Estado do Sistema | LED |
| S0 | Ligado |
| S3/S4/S5 | Desligado |
Liga-se ao indicador de estado de energia no painel frontal do chassis. O LED está aceso quando o sistema está a funcionar. O LED está apagado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).
- PW (Interruptor de alimentação):
Liga-se ao interruptor de alimentação no painel frontal do chassis. Pode configurar a forma de desligar o sistema utilizando o interruptor de alimentação (consulte o capítulo "Configuração da BIOS", "Definições\Alimentação da plataforma" para obter mais informações). - SPEAK (Altifalante):
Liga-se ao altifalante no painel frontal do chassis. O sistema reporta o estado de arranque do sistema emitindo um código de sinal sonoro. Um único sinal sonoro curto será ouvido se não for detetado qualquer problema no arranque do sistema. - HD (LED de atividade do disco rígido):
Liga-se ao LED de atividade do disco rígido no painel frontal do chassis. O LED está aceso quando o disco rígido está a ler ou a escrever dados. - RES (Interruptor de reinício):
Liga-se ao interruptor de reinício no painel frontal do chassis. Prima o interruptor de reinício para reiniciar o computador se este bloquear e não conseguir efetuar um reinício normal. - CI (Conetor de intrusão no chassis):
Liga-se ao interruptor/sensor de intrusão no chassis que consegue detetar se a tampa do chassis foi removida. Esta função requer um chassis com um interruptor/sensor de intrusão no chassis. - NC: Sem ligação.
O design do painel frontal pode variar consoante o chassis. Um módulo de painel frontal consiste principalmente num interruptor de alimentação, interruptor de reinício, LED de alimentação, LED de atividade do disco rígido, altifalante, etc. Ao ligar o módulo do painel frontal do chassis a este conetor, certifique-se de que as atribuições dos fios e as atribuições dos pinos correspondem corretamente.
9) F_AUDIO (Conetor de áudio do painel frontal)
O conetor de áudio do painel frontal suporta áudio de alta definição (HD). Pode ligar o módulo de áudio do painel frontal do chassis a este conetor. Certifique-se de que as atribuições dos fios do conector do módulo correspondem às atribuições dos pinos do conetor da placa-mãe. A ligação incorreta entre o conector do módulo e o conetor da placa-mãe fará com que o dispositivo não funcione ou até o danifique.
| N.º do pino | Definição | N.º do pino | Definição |
| 1 | MIC2_L | 6 | Sense |
| 2 | GND | 7 | FAUDIO_JD |
| 3 | MIC2_R | 8 | Sem pino |
| 4 | NC | 9 | LINE2_L |
| 5 | LINE2_R | 10 | Sense |
Alguns chassis fornecem um módulo de áudio do painel frontal que tem conectores separados em cada fio em vez de uma única ficha. Para obter informações sobre como ligar o módulo de áudio do painel frontal que tem diferentes atribuições de fios, contacte o fabricante do chassis.
10) F_U32 (Conetor USB 3.2 Gen 1)
O conetor está em conformidade com a especificação USB 3.2 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.2 Gen 1, contacte o revendedor local.
| N.º do pino | Definição | N.º do pino | Definição | N.º do pino | Definição |
| 1 | VBUS | 8 | D1- | 15 | SSTX2- |
| 2 | SSRX1- | 9 | D1+ | 16 | GND |
| 3 | SSRX1+ | 10 | NC | 17 | SSRX2+ |
| 4 | GND | 11 | D2+ | 18 | SSRX2- |
| 5 | SSTX1- | 12 | D2- | 19 | VBUS |
| 6 | SSTX1+ | 13 | GND | 20 | Sem pino |
| 7 | GND | 14 | SSTX2+ |
11) F_USB1/F_USB2 (Conetores USB 2.0/1.1)
Os conetores estão em conformidade com a especificação USB 2.0/1.1. Cada conetor USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, contacte o revendedor local.
| N.º do pino | Definição | N.º do pino | Definição |
| 1 | Alimentação (5 V) | 6 | USB DY+ |
| 2 | Alimentação (5 V) | 7 | GND |
| 3 | USB DX- | 8 | GND |
| 4 | USB DY- | 9 | Sem pino |
| 5 | USB DX+ | 10 | NC |
- Não ligue o cabo do suporte IEEE 1394 (2x5 pinos) ao conetor USB 2.0/1.1.
- Antes de instalar o suporte USB, certifique-se de que desliga o computador e desliga o cabo de alimentação da tomada para evitar danos no suporte USB.
12) COM (Conetor da porta série)
O conetor COM pode fornecer uma porta série através de um cabo de porta COM opcional. Para adquirir o cabo de porta COM opcional, contacte o revendedor local.
| N.º do pino | Definição | N.º do pino | Definição |
| 1 | NDCD- | 6 | NDSR- |
| 2 | NSIN | 7 | NRTS- |
| 3 | NSOUT | 8 | NCTS- |
| 4 | NDTR- | 9 | NRI- |
| 5 | GND | 10 | Sem pino |
13) SPI_TPM (Conetor do Trusted Platform Module)
Pode ligar um SPI TPM (Trusted Platform Module) a este conetor.
| N.º do pino | Definição | N.º do pino | Definição |
| 1 | Saída de dados | 7 | Seleção do chip |
| 2 | Alimentação (3,3 V) | 8 | GND |
| 3 | Sem pino | 9 | IRQ |
| 4 | NC | 10 | NC |
| 5 | Entrada de dados | 11 | NC |
| 6 | CLK | 12 | RST |
14) CLR_CMOS (Jumper Clear CMOS)
Utilize este jumper para limpar a configuração da BIOS e repor os valores da CMOS para os predefinidos de fábrica. Para limpar os valores da CMOS, utilize um objeto de metal como uma chave de fendas para tocar nos dois pinos durante alguns segundos.
Aberto: Normal
Curto: Limpar valores da CMOS
- Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de limpar os valores da CMOS.
- Após o reinício do sistema, aceda à configuração da BIOS para carregar os valores predefinidos de fábrica (selecione Load Optimized Defaults (Carregar valores predefinidos otimizados)) ou configure manualmente as definições da BIOS (consulte o capítulo "Configuração da BIOS" para obter as configurações da BIOS).
15) BAT (Bateria)
A bateria fornece energia para manter os valores (como as configurações da BIOS, informações de data e hora) na CMOS quando o computador está desligado. Substitua a bateria quando a tensão da bateria baixar para um nível baixo, caso contrário, os valores da CMOS podem não ser precisos ou podem ser perdidos.
Pode limpar os valores da CMOS removendo a bateria:
- Desligue o computador e desligue o cabo de alimentação.
- Remova cuidadosamente a bateria do suporte da bateria e aguarde um minuto. (Ou utilize um objeto de metal como uma chave de fendas para tocar nos terminais positivo e negativo do suporte da bateria, tornando-os curtos durante 5 segundos.)
- Substitua a bateria.
- Ligue o cabo de alimentação e reinicie o computador.
- Desligue sempre o computador e retire o cabo de alimentação antes de substituir a bateria.
- Substitua a bateria por uma equivalente. Podem ocorrer danos nos seus dispositivos se a bateria for substituída por um modelo incorreto.
- Contacte o local de compra ou um revendedor local se não conseguir substituir a bateria sozinho ou se tiver dúvidas sobre o modelo da bateria.
- Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve ficar virado para cima).
- As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.
Configuração do BIOS
O BIOS (Sistema Básico de Entrada e Saída) regista os parâmetros de hardware do sistema na CMOS na motherboard. As suas principais funções incluem realizar o Power-On Self-Test (POST) durante o arranque do sistema, guardar os parâmetros do sistema e carregar o sistema operativo, etc. O BIOS inclui um programa de Configuração do BIOS que permite ao utilizador modificar as configurações básicas do sistema ou ativar determinadas funcionalidades do sistema.
Quando a alimentação é desligada, a bateria na motherboard fornece a energia necessária à CMOS para manter os valores de configuração na CMOS.
Para aceder ao programa de Configuração do BIOS, prima a tecla <Delete> durante o POST quando a alimentação é ligada.
Para atualizar o BIOS, utilize o GIGABYTE Q-Flash ou a ferramenta @BIOS.
- O Q-Flash permite ao utilizador atualizar ou fazer cópias de segurança do BIOS de forma rápida e fácil sem entrar no sistema operativo.
- O @BIOS é uma ferramenta baseada no Windows que procura e transfere a versão mais recente do BIOS da Internet e atualiza o BIOS.
- Como a atualização do BIOS é potencialmente arriscada, se não tiver problemas ao utilizar a versão atual do BIOS, recomenda-se que não atualize o BIOS. Para atualizar o BIOS, faça-o com precaução. Uma atualização inadequada do BIOS pode resultar num mau funcionamento do sistema.
- Recomenda-se que não altere as definições predefinidas (a menos que necessite) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Load Optimized Defaults" (Carregar Predefinições Otimizadas) neste capítulo ou as apresentações do jumper da bateria/limpar CMOS para saber como limpar os valores da CMOS.)
Ecrã de Arranque
O seguinte ecrã com o logótipo de arranque irá aparecer quando o computador arrancar.
Existem dois modos de BIOS diferentes, como se segue, e pode utilizar a tecla <F2> para alternar entre os dois modos. O Modo Fácil permite aos utilizadores ver rapidamente as informações atuais do sistema ou fazer ajustes para um desempenho ideal. No Modo Fácil, pode utilizar o rato para se deslocar pelos itens de configuração. O Modo Avançado fornece definições detalhadas do BIOS. Pode premir as teclas de seta no teclado para se deslocar entre os itens e premir <Enter> para aceitar ou entrar num submenu. Ou pode utilizar o rato para selecionar o item que pretende.
- Quando o sistema não estiver estável como habitualmente, selecione o item Load Optimized Defaults (Carregar Predefinições Otimizadas) para definir o sistema para as suas predefinições.
- Os menus de Configuração do BIOS descritos neste capítulo são apenas para referência e podem diferir consoante a versão do BIOS.
O Menu Principal
Teclas de Função do Modo Avançado
| <f><g> | Mova a barra de seleção para selecionar um menu de configuração |
| <↑><↓> | Mova a barra de seleção para selecionar um item de configuração num menu |
| <Enter>/Double Click | Execute o comando ou entre num menu |
| <+>/<Page Up> | Aumente o valor numérico ou faça alterações |
| <->/<Page Down> | Diminua o valor numérico ou faça alterações |
| <F1> | Apresentar descrições das teclas de função |
| <F2> | Mudar para o Modo Fácil |
| <F3> | Guardar as definições atuais do BIOS num perfil |
| <F4> | Carregar as definições do BIOS a partir de um perfil criado anteriormente |
| <F5> | Restaurar as definições anteriores do BIOS para os submenus atuais |
| <F6> | Apresentar o ecrã Smart Fan 5 |
| <F7> | Carregar as definições predefinidas otimizadas do BIOS para os submenus atuais |
| <F8> | Aceder à ferramenta Q-Flash |
| <F10> | Guardar todas as alterações e sair do programa de Configuração do BIOS |
| <F11> | Mudar para o submenu Favoritos |
| <F12> | Capturar o ecrã atual como uma imagem e guardá-la na unidade USB |
| <Insert> | Adicionar ou remover uma opção favorita |
| <Ctrl>+<S> | Apresentar informações sobre a memória instalada |
| <Esc> | Menu Principal: Sair do programa de Configuração do BIOS Submenus: Sair do submenu atual |
Favoritos (F11)
Defina as opções que utiliza frequentemente como favoritas e utilize a tecla <F11> para mudar rapidamente para a página onde todas as suas opções favoritas estão localizadas. Para adicionar ou remover uma opção favorita, vá para a sua página original e prima <Insert> na opção. A opção é marcada com um sinal de estrela se for definida como "favorita".
Tweaker
A estabilidade do sistema com as definições de overclock/sobretensão que efetuou depende das configurações gerais do seu sistema. A realização incorreta de overclock/sobretensão pode resultar em danos na CPU, chipset ou memória e reduzir a vida útil destes componentes. Esta página destina-se apenas a utilizadores avançados e recomendamos que não altere as definições predefinidas para evitar a instabilidade do sistema ou outros resultados inesperados. (A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, limpe os valores do CMOS e reponha os valores predefinidos da placa.)
CPU Clock Ratio
Permite alterar o rácio de relógio para a CPU instalada. O intervalo ajustável depende da CPU instalada.
Ring Ratio
Permite definir o rácio CPU Uncore. O intervalo ajustável depende da CPU que está a ser utilizada. (Predefinição: Auto)
IGP Ratio (Nota)
Permite definir o rácio de gráficos. (Predefinição: Auto)
AVX Offset (Nota)
AVX offset é o offset negativo do rácio AVX.
Advanced CPU Settings
CPU Over Temperature Protection(Nota)
Permite ajustar o valor de offset TJ Max. (Predefinição: Auto)
FCLK Frequency for Early Power On
Permite definir a frequência FCLK. As opções são: Normal(800Mhz), 1GHz, 400MHz. (Predefinição: 1GHz)
Hyper-Threading Technology
Permite determinar se pretende ativar a tecnologia multi-threading ao utilizar uma CPU Intel® que suporte esta função. Esta funcionalidade só funciona para sistemas operativos que suportam o modo multi-processador. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
No. of CPU Cores Enabled
Permite selecionar o número de núcleos de CPU a ativar numa CPU multi-core Intel® (o número de núcleos de CPU pode variar consoante a CPU). Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
VT-d
Ativa ou desativa a Tecnologia de virtualização Intel® para E/S direcionada. (Predefinição: Ativado)
(Nota) Este item só está presente quando instala uma CPU que suporte esta funcionalidade. Para obter mais informações sobre as funcionalidades exclusivas das CPUs Intel ®, visite o site da Intel.
Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Nota)
Ativa ou desativa a Tecnologia Speed Shift Intel®. Ao ativar esta funcionalidade, o processador consegue aumentar a sua frequência de funcionamento mais rapidamente, o que melhora a capacidade de resposta do sistema. (Predefinição: Ativado)
CPU Thermal Monitor (Nota)
Ativa ou desativa a função Thermal Monitor Intel®, uma função de proteção contra o sobreaquecimento da CPU. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas quando a CPU estiver sobreaquecida. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
Ring to Core offset (Down Bin)
Permite determinar se pretende desativar a função de redução automática do rácio CPU Ring. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
CPU EIST Function (Nota)
Ativa ou desativa a tecnologia Enhanced Intel® Speed Step (EIST). Dependendo do carregamento da CPU, a tecnologia Intel® EIST pode diminuir de forma dinâmica e eficaz a voltagem e a frequência do núcleo da CPU para diminuir o consumo médio de energia e a produção de calor. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
Race To Halt (RTH) (Nota)/Energy Efficient Turbo (Nota)
Ativa ou desativa as definições relacionadas com a poupança de energia da CPU.
Voltage Optimization
Permite determinar se pretende ativar a otimização de voltagem para reduzir o consumo de energia. (Predefinição: Auto)
Intel(R) Turbo Boost Technology (Nota)
Permite determinar se pretende ativar a tecnologia Turbo Boost da CPU Intel®. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
Intel(R) Turbo Boost Max Technology 3.0 (Nota)
Ativa ou desativa a Tecnologia Turbo Boost Max Intel® 3.0. A Tecnologia Turbo Boost Max Intel® 3.0 permite que o sistema identifique o núcleo de melhor desempenho do processador e permite direcionar manualmente as cargas de trabalho mais críticas para o mesmo. Pode até ajustar a frequência de cada núcleo individualmente para otimizar o desempenho. (Predefinição: Ativado)
CPU Flex Ratio Override
Ativa ou desativa o Rácio Flex CPU. O rácio de relógio máximo da CPU será baseado no valor de CPU Flex Ratio Settings (Definições do Rácio Flex CPU) se CPU Clock Ratio (Rácio de Relógio da CPU) estiver definido como Auto (Automático). (Predefinição: Desativado)
CPU Flex Ratio Settings
Permite definir o Rácio Flex CPU. O intervalo ajustável pode variar consoante a CPU.
Active Turbo Ratios
Turbo Ratio
Permite definir os rácios Turbo da CPU para diferentes números de núcleos ativos. Auto (Automático) define os rácios Turbo da CPU de acordo com as especificações da CPU. Este item só pode ser configurado quando Active Turbo Ratios (Rácios Turbo Ativos) está definido como Enabled (Ativado). (Predefinição: Auto)
C-States Control
CPU Enhanced Halt (C1E)
Ativa ou desativa a função CPU Enhanced Halt (C1E) Intel®, uma função de poupança de energia da CPU no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. Auto (Automático) permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control (Controlo de Estados C) está definido como Enabled (Ativado). (Predefinição: Auto)
(Nota) Este item só está presente quando instala uma CPU que suporte esta funcionalidade. Para obter mais informações sobre as funcionalidades exclusivas das CPUs Intel ®, visite o site da Intel.
C3 State Support (Nota)
Permite determinar se pretende deixar a CPU entrar no modo C3 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C3 é um estado de poupança de energia mais avançado do que o C1. Auto (Automático) permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control (Controlo de Estados C) está definido como Enabled (Ativado). (Predefinição: Auto)
C6/C7 State Support
Permite determinar se pretende deixar a CPU entrar no modo C6/C7 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C6/C7 é um estado de poupança de energia mais avançado do que o C3. Auto (Automático) permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control (Controlo de Estados C) está definido como Enabled (Ativado). (Predefinição: Auto)
Suporte para o Estado C8 (Nota)
Permite determinar se pretende que a CPU entre no modo C8 no estado de paragem do sistema. Quando ativado, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C8 é um estado de poupança de energia mais avançado do que o C6/C7. Auto permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control estiver definido como Enabled (Ativado). (Predefinição: Auto)
Suporte para o Estado C10 (Nota)
Permite determinar se pretende que a CPU entre no modo C10 no estado de paragem do sistema. Quando ativado, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C10 é um estado de poupança de energia mais avançado do que o C8. Auto permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control estiver definido como Enabled (Ativado). (Predefinição: Auto)
Limite do Estado C do Pacote (Nota)
Permite especificar o limite do estado C para o processador. Auto permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control estiver definido como Enabled (Ativado). (Predefinição: Auto)
Limites de Potência Turbo
Permite definir um limite de potência para o modo CPU Turbo. Quando o consumo de energia da CPU exceder o limite de potência especificado, a CPU irá reduzir automaticamente a frequência do núcleo para reduzir a potência. Auto define o limite de potência de acordo com as especificações da CPU. (Predefinição: Auto)
TDP do Limite de Potência do Pacote (Watts) / Tempo do Limite de Potência do Pacote
Permite definir o limite de potência para o modo CPU Turbo e quanto tempo demora a operar no limite de potência especificado. Se o valor especificado for excedido, a CPU irá reduzir automaticamente a frequência do núcleo para reduzir a potência. Auto define o limite de potência de acordo com as especificações da CPU. Este item só pode ser configurado quando Turbo Power Limits estiver definido como Enabled (Ativado). (Predefinição: Auto)
Limite de Potência DRAM / Tempo do Limite de Potência DRAM
Permite definir o limite de potência para o modo Turbo da memória e quanto tempo demora a operar no limite de potência especificado. Auto permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando Turbo Power Limits estiver definido como Enabled (Ativado). (Predefinição: Auto)
Limite de Corrente do Núcleo (Amperes)
Permite definir um limite de corrente para o modo CPU Turbo. Quando a corrente da CPU exceder o limite de corrente especificado, a CPU irá reduzir automaticamente a frequência do núcleo para reduzir a corrente. Auto define o limite de potência de acordo com as especificações da CPU. Este item só pode ser configurado quando Turbo Power Limits estiver definido como Enabled (Ativado). (Predefinição: Auto)
Controlo do Limite Turbo Por Núcleo(Nota)
Permite controlar separadamente cada limite do núcleo da CPU. (Predefinição: Auto)
(Nota) Este item só está presente quando instala uma CPU que suporta esta funcionalidade. Para obter mais informações sobre as funcionalidades exclusivas das CPUs Intel ®, visite o site da Intel.
Extreme Memory Profile (X.M.P.) (Nota)
Permite que a BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.
Desativado Desativa esta função. (Predefinição)
Profile1 Utiliza as definições do Perfil 1.
Profile2 (Nota) Utiliza as definições do Perfil 2.
Multiplicador da Memória do Sistema
Permite definir o multiplicador da memória do sistema. Auto define o multiplicador da memória de acordo com os dados SPD da memória. (Predefinição: Auto)
Relógio de Referência da Memória
Permite ajustar manualmente o relógio de referência da memória. (Predefinição: Auto)
Rácio Ímpar da Memória (100/133 ou 200/266)
Enabled (Ativado) permite que o Qclk seja executado com frequência ímpar. (Predefinição: Auto)
Definições Avançadas da Memória
Ajustador do Multiplicador da Memória
Fornece diferentes níveis de sintonização automática da memória. (Predefinição: Auto)
Intercalação de Canais
Ativa ou desativa a intercalação de canais de memória. Enabled (Ativado) permite que o sistema aceda simultaneamente a diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
Intercalação de Posições
Ativa ou desativa a intercalação de posições de memória. Enabled (Ativado) permite que o sistema aceda simultaneamente a diferentes posições da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
Modo de Arranque da Memória
Fornece métodos de deteção e formação de memória.
Auto Permite que a BIOS configure automaticamente esta definição. (Predefinição)
Normal A BIOS executa automaticamente a formação da memória. Tenha em atenção que, se o sistema se tornar instável ou não for possível arrancar, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte as introduções da bateria/jumper de limpeza da CMOS para saber como limpar os valores da CMOS.)
Enable Fast Boot (Ativar Arranque Rápido) Ignora a deteção e formação da memória em alguns critérios específicos para um arranque da memória mais rápido.
Disable Fast Boot (Desativar Arranque Rápido) Deteta e forma a memória em cada arranque.
Temporização da Memória em Tempo Real
Permite ajustar com precisão as temporizações da memória após a fase da BIOS. (Predefinição: Auto)
Definições de Melhoramento da Memória
Fornece várias definições de melhoramento do desempenho da memória: Relax OC, Enhanced Stability (Estabilidade Melhorada), Normal, Enhanced Performance (Desempenho Melhorado), High Frequency (Alta Frequência), High Density (Alta Densidade) e DDR-4500+. (Predefinição: Auto)
Mensagem de Deteção de Canais de Memória
Permite determinar se pretende apresentar uma mensagem de alerta quando a memória não está instalada no canal de memória ideal. (Predefinição: Ativado)
ƒ Informações SPD
Apresenta informações sobre a memória instalada.
(Nota) Este item só está presente quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.
Temporizações dos Canais de Memória
Controlo de Temporização Padrão dos Canais, Controlo de Temporização Avançado dos Canais, Controlo de Temporização Diversa dos Canais
Estas secções fornecem definições de temporização da memória. Nota: O seu sistema pode tornar-se instável ou não conseguir arrancar depois de efetuar alterações nas temporizações da memória. Se isto acontecer, reponha a placa para os valores predefinidos carregando as predefinições otimizadas ou limpando os valores da CMOS.
Modo de Voltagem Vcore/CPU Vcore/Vcore Dinâmica (DVID)/Voltagem Adaptativa BCLK/Voltagem Gráfica da CPU (VAXG)/Voltagem DRAM (CH A/B)
Estes itens permitem ajustar a voltagem Vcore da CPU e as voltagens da memória.
Definições Avançadas de Voltagem
Este submenu permite-lhe configurar o nível de Calibração da Linha de Carga, o nível de proteção contra sobretensão e o nível de proteção contra sobrecorrente.
Definições
Platform Power
Platform Power Management
Ativa ou desativa a função Active State Power Management (ASPM). (Predefinição: Desativado)
PEG ASPM
Permite-lhe configurar o modo ASPM para o dispositivo ligado ao bus CPU PEG. Este item só é configurável quando Platform Power Management está definido como Enabled (Ativado). (Predefinição: Desativado)
PCH ASPM
Permite-lhe configurar o modo ASPM para o dispositivo ligado ao bus PCI Express do chipset. Este item só é configurável quando Platform Power Management está definido como Enabled (Ativado). (Predefinição: Desativado)
DMI ASPM
Permite-lhe configurar o modo ASPM para o lado da CPU e o lado do chipset da ligação DMI. Este item só é configurável quando Platform Power Management está definido como Enabled (Ativado). (Predefinição: Desativado)
Power On By Keyboard
Permite que o sistema seja ligado por um evento de ativação do teclado PS/2.
Nota: Para utilizar esta função, necessita de uma fonte de alimentação ATX que forneça, pelo menos, 1A no cabo +5VSB.
Disabled Desativa esta função. (Predefinição)
Password Define uma palavra-passe com 1 a 5 carateres para ligar o sistema.
Keyboard 98 Prima o botão POWER no teclado Windows 98 para ligar o sistema.
Any Key Prima qualquer tecla para ligar o sistema.
Power On Password
Defina a palavra-passe quando Power On By Keyboard está definido como Password (Palavra-passe).
Prima <Enter> neste item e defina uma palavra-passe com até 5 carateres e, em seguida, prima <Enter> para aceitar. Para ligar o sistema, introduza a palavra-passe e prima <Enter>.
Nota: Para cancelar a palavra-passe, prima <Enter> neste item. Quando lhe for solicitada a palavra-passe, prima <Enter> novamente sem introduzir a palavra-passe para limpar as definições da palavra-passe.
Power On By Mouse
Permite que o sistema seja ligado por um evento de ativação do rato PS/2.
Nota: Para utilizar esta função, necessita de uma fonte de alimentação ATX que forneça, pelo menos, 1A no cabo +5VSB.
Disabled Desativa esta função. (Predefinição)
Move Mova o rato para ligar o sistema.
Double Click Faça duplo clique no botão esquerdo do rato para ligar o sistema.
ErP
Determina se o sistema deve consumir a menor quantidade de energia possível no estado S5 (desligado). (Predefinição: Desativado)
Nota: Quando este item está definido como Enabled (Ativado), as seguintes funções ficam indisponíveis: Resume by Alarm, ativar por rato e ativar por teclado.
Soft-Off by PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS utilizando o botão de alimentação.
Instant-Off Prima o botão de alimentação e o sistema será desligado instantaneamente. (Predefinição)
Delay 4 Sec. Prima e mantenha premido o botão de alimentação durante 4 segundos para desligar o sistema. Se o botão de alimentação for premido durante menos de 4 segundos, o sistema entrará no modo de suspensão.
Resume by Alarm
Determina se deve ligar o sistema a uma hora pretendida. (Predefinição: Desativado) Se estiver ativado, defina a data e a hora da seguinte forma:
Wake up day: Ligue o sistema a uma hora específica em cada dia ou num dia específico de um mês.
Wake up hour/minute/second: Defina a hora a que o sistema será ligado automaticamente.
Nota: Ao utilizar esta função, evite um encerramento inadequado do sistema operativo ou a remoção da alimentação CA, caso contrário, as definições poderão não ser eficazes.
Power Loading
Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com carga baixa, uma autoproteção será ativada, fazendo com que esta se desligue ou falhe. Se isto ocorrer, defina para Enabled (Ativado). Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
RC6(Render Standby)
Permite-lhe determinar se deve permitir que a placa gráfica integrada entre no modo de espera para diminuir o consumo de energia. (Predefinição: Ativado)
AC BACK
Determina o estado do sistema após o retorno da energia de uma perda de alimentação CA.
Memory O sistema regressa ao seu último estado de ativação conhecido após o retorno da alimentação CA.
Always On O sistema é ligado após o retorno da alimentação CA.
Always Off O sistema permanece desligado após o retorno da alimentação CA. (Predefinição)
IO Ports
Initial Display Output
Especifica o primeiro início da apresentação do monitor a partir da placa gráfica PCI Express instalada ou da placa gráfica integrada.
IGFX (Nota) Define a placa gráfica integrada como a primeira apresentação.
PCIe 1 Slot Define a placa gráfica na ranhura PCIEX16 como a primeira apresentação. (Predefinição)
Internal Graphics
Ativa ou desativa a função da placa gráfica integrada. (Predefinição: Auto)
DVMT Pre-Allocated
Permite-lhe definir o tamanho da memória da placa gráfica integrada. As opções são: 0M~512M. (Predefinição: 64M)
DVMT Total Gfx Mem
Permite-lhe alocar o tamanho da memória DVMT da placa gráfica integrada. As opções são: 128M, 256M, MAX. (Predefinição: 256M)
Aperture Size
Permite-lhe definir a quantidade máxima de memória do sistema que pode ser alocada para a placa gráfica. As opções são: 128MB, 256MB, 512MB, 1024MB e 2048MB. (Predefinição: 256MB)
Onboard LAN Controller
Ativa ou desativa a função LAN integrada. (Predefinição: Ativado)
Se pretender instalar uma placa de rede adicional de terceiros em vez de utilizar a LAN integrada, defina este item como Disabled (Desativado).
(Nota) Este item só está presente quando instala uma CPU que suporta esta funcionalidade.
Audio Controller
Ativa ou desativa a função de áudio integrada. (Predefinição: Ativado)
Se pretender instalar uma placa de áudio adicional de terceiros em vez de utilizar o áudio integrado, defina este item como Disabled (Desativado).
Above 4G Decoding
Ativa ou desativa dispositivos com capacidade de 64 bits para serem descodificados no espaço de endereços acima de 4 GB (apenas se o seu sistema suportar descodificação PCI de 64 bits). Defina como Enabled (Ativado) se estiver instalada mais do que uma placa gráfica avançada e os respetivos controladores não puderem ser iniciados ao entrar no sistema operativo (devido ao espaço de endereços de memória limitado de 4 GB). (Predefinição: Desativado)
IOAPIC 24-119 Entries
Ativa ou desativa esta função. (Predefinição: Ativado)
Super IO Configuration
Serial Port
Ativa ou desativa a porta série integrada. (Predefinição: Ativado)
USB Configuration
Legacy USB Support
Permite que o teclado/rato USB sejam utilizados no MS-DOS. (Predefinição: Ativado)
XHCI Hand-off
Determina se deve ativar a funcionalidade XHCI Hand-off para um sistema operativo sem suporte para XHCI Hand-off. (Predefinição: Ativado)
USB Mass Storage Driver Support
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Predefinição: Ativado)
Mass Storage Devices
Apresenta uma lista de dispositivos de armazenamento de massa USB ligados. Este item só aparece quando um dispositivo de armazenamento USB está instalado.
Configuração da pilha de rede
Network Stack
Desativa ou ativa o arranque a partir da rede para instalar um SO de formato GPT, tal como a instalação do SO a partir do servidor dos Serviços de Implementação do Windows. (Predefinição: Desativado)
Suporte IPv4 PXE
Ativa ou desativa o Suporte IPv4 PXE. Este item só pode ser configurado quando o Network Stack está ativado.
IPv4 HTTP Support
Ativa ou desativa o suporte de arranque HTTP para IPv4. Este item só pode ser configurado quando o Network Stack está ativado.
Suporte IPv6 PXE
Ativa ou desativa o Suporte IPv6 PXE. Este item só pode ser configurado quando o Network Stack está ativado.
IPv6 HTTP Support
Ativa ou desativa o suporte de arranque HTTP para IPv6. Este item só pode ser configurado quando o Network Stack está ativado.
PXE boot wait time
Permite-lhe configurar o tempo de espera antes de poder premir <Esc> para anular o arranque PXE. Este item só pode ser configurado quando o Network Stack está ativado. (Predefinição: 0)
Media detect count
Permite-lhe definir o número de vezes para verificar a presença de multimédia. Este item só pode ser configurado quando
o Network Stack está ativado. (Predefinição: 1)
NVMe Configuration
Apresenta informações sobre o seu SSD PCIe NVME M.2, caso esteja instalado.
SATA And RST Configuration
SATA Controller(s)
Ativa ou desativa os controladores SATA integrados. (Predefinição: Ativado)
SATA Mode Selection
Ativa ou desativa o RAID para os controladores SATA integrados no chipset ou configura os controladores SATA para o modo AHCI.
Intel RST Premium With Intel Optane System Acceleration Ativa o RAID para o controlador SATA.
AHCI Configura os controladores SATA para o modo AHCI. A Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o controlador de armazenamento ative funcionalidades Serial ATA avançadas, tais como Native Command Queuing e hot plug. (Predefinição)
Aggressive LPM Support
Ativa ou desativa a funcionalidade de poupança de energia, ALPM (Aggressive Link Power Management), para os controladores SATA do chipset. (Predefinição: Desativado)
Port 0/1/2/3
Ativa ou desativa cada porta SATA. (Predefinição: Ativado)
Hot plug
Ativa ou desativa a capacidade de hot plug para cada porta SATA. (Predefinição: Desativado)
Configured as eSATA
Ativa ou desativa o suporte para dispositivos SATA externos.
EZ RAID
Permite-lhe configurar rapidamente uma matriz RAID. Consulte o capítulo "Configurar um conjunto RAID" para obter instruções sobre como configurar uma matriz RAID.
Realtek PCIe GBE Family Controller
Este submenu fornece informações sobre a configuração LAN e opções de configuração relacionadas.
Miscellaneous
LEDs in System Power On State
Permite-lhe ativar ou desativar a iluminação LED da placa de sistema quando o sistema está ligado.
Off Desativa o modo de iluminação selecionado quando o sistema está ligado.
On Ativa o modo de iluminação selecionado quando o sistema está ligado. (Predefinição)
Intel Platform Trust Technology (PTT)
Ativa ou desativa a Tecnologia PTT Intel®. (Predefinição: Desativado)
Software Guard Extensions (SGX)
Ativa ou desativa a tecnologia Software Guard Extensions da Intel®. Esta funcionalidade permite que software legal opere num ambiente seguro e protege o software contra ataques de software malicioso. A opção Software Controlled (Controlado por software) permite-lhe ativar ou desativar esta funcionalidade com uma aplicação fornecida pela Intel. (Predefinição: Controlado por software)
Max Link Speed
Permite-lhe definir o modo de operação das ranhuras PCI Express para Gen 1, Gen 2 ou Gen 3. O modo de operação real está sujeito à especificação de hardware de cada ranhura. A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
3DMark01 Enhancement
Permite-lhe determinar se pretende melhorar algum desempenho de benchmark legado. (Predefinição: Desativado)
Trusted Computing
Ativa ou desativa o Trusted Platform Module (TPM).
PC Health Status
Reset Case Open Status
Disabled Mantém ou limpa o registo do estado de intrusão do chassis anterior. (Predefinição)
Enabled Limpa o registo do estado de intrusão do chassis anterior e o campo Case Open (Caixa aberta) apresentará "No" (Não) no próximo arranque.
Case Open
Apresenta o estado de deteção do dispositivo de deteção de intrusão do chassis anexado ao cabeçalho CI da placa de sistema. Se a tampa do chassis do sistema for removida, este campo apresentará "Yes" (Sim), caso contrário, apresentará "No" (Não). Para limpar o registo do estado de intrusão do chassis, defina Reset Case Open Status (Repor estado da caixa aberta) para Enabled (Ativado), guarde as definições no CMOS e, em seguida, reinicie o sistema.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Apresenta as tensões atuais do sistema.
Smart Fan 5 & Monitor
Permite-lhe selecionar um alvo para monitorizar e fazer mais ajustes. (Predefinição: CPU FAN)
Fan Speed Control
Permite-lhe determinar se pretende ativar a função de controlo da velocidade da ventoinha e ajustar a velocidade da ventoinha.
Normal Permite que a ventoinha funcione a velocidades diferentes de acordo com a temperatura. Pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Predefinição)
Silent Permite que a ventoinha funcione a velocidades lentas.
Manual Permite-lhe controlar a velocidade da ventoinha no gráfico de curva.
Full Speed Permite que a ventoinha funcione a velocidades máximas.
Fan Control Use Temperature Input
Permite-lhe selecionar a temperatura de referência para o controlo da velocidade da ventoinha.
Temperature Interval
Permite-lhe selecionar o intervalo de temperatura para a alteração da velocidade da ventoinha.
Fan Control Mode
Auto Permite que o BIOS detete automaticamente o tipo de ventoinha instalada e defina o modo de controlo ideal. (Predefinição)
Voltage O modo de tensão é recomendado para uma ventoinha de 3 pinos.
PWM O modo PWM é recomendado para uma ventoinha de 4 pinos.
Fan Stop
Ativa ou desativa a função de paragem da ventoinha. Pode definir o limite de temperatura utilizando a curva de temperatura. A ventoinha para de funcionar quando a temperatura está abaixo do limite. (Predefinição: Desativado)
Temperature
Apresenta a temperatura atual da área alvo selecionada.
Fan Speed
Apresenta as velocidades atuais da ventoinha.
Flow Rate
Apresenta o caudal do seu sistema de arrefecimento a água.
Temperature Warning Control
Define o limite de aviso para a temperatura. Quando a temperatura excede o limite, o BIOS emite um som de aviso. As opções são: Desativado (predefinição), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
Aviso de Falha da Ventoinha
Permite que o sistema emita um som de aviso se a ventoinha não estiver ligada ou falhar. Verifique a condição da ventoinha ou a ligação da ventoinha quando isto ocorrer. (Predefinição: Desativado)
Informação do Sistema
Esta secção fornece informações sobre o modelo da sua motherboard e a versão da BIOS. Também pode selecionar o idioma predefinido utilizado pela BIOS e definir manualmente a hora do sistema.
Nível de Acesso
Exibe o nível de acesso atual, dependendo do tipo de proteção por palavra-passe utilizada. (Se não for definida nenhuma palavra-passe, o valor predefinido será apresentado como Administrador.) O nível de Administrador permite-lhe fazer alterações a todas as definições da BIOS; o nível de Utilizador apenas lhe permite fazer alterações a determinadas definições da BIOS, mas não a todas.
Idioma do Sistema
Seleciona o idioma predefinido utilizado pela BIOS.
Data do Sistema
Define a data do sistema. O formato da data é semana (apenas de leitura), mês, data e ano. Utilize <Enter> para alternar entre os campos Mês, Data e Ano e utilize a tecla <Page Up> ou <Page Down> para definir o valor pretendido.
Hora do Sistema
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Utilize <Enter> para alternar entre os campos Hora, Minuto e Segundo e utilize a tecla <Page Up> ou <Page Down> para definir o valor pretendido.
Informação dos Dispositivos Ligados
Exibe informações sobre os seus dispositivos PCI Express e M.2, se estiverem instalados.
Q-Flash
Permite-lhe aceder ao utilitário Q-Flash para atualizar a BIOS ou fazer uma cópia de segurança da configuração atual da BIOS.
Arranque
Estado NumLock no Arranque
Ativa ou desativa a funcionalidade Numlock no teclado numérico do teclado após o POST. (Predefinição: Ligado)
Opção de Segurança
Especifica se é necessária uma palavra-passe sempre que o sistema arranca ou apenas quando entra na Configuração da BIOS. Após configurar este item, defina a(s) palavra(s)-passe no item Palavra-passe de Administrador/Palavra-passe de Utilizador.
Configuração É necessária uma palavra-passe apenas para entrar no programa de Configuração da BIOS.
Sistema É necessária uma palavra-passe para arrancar o sistema e para entrar no programa de Configuração da BIOS. (Predefinição)
Mostrar LOGÓTIPO em Ecrã Inteiro
Permite-lhe determinar se pretende apresentar o Logótipo da GIGABYTE no arranque do sistema. Desativado ignora o Logótipo da GIGABYTE quando o sistema arranca. (Predefinição: Ativado)
Prioridades da Opção de Arranque
Especifica a ordem de arranque geral a partir dos dispositivos disponíveis. Os dispositivos de armazenamento removíveis que suportam o formato GPT terão o prefixo "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporte o particionamento GPT, selecione o dispositivo com o prefixo "UEFI:".
Ou, se pretender instalar um sistema operativo que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 10 de 64 bits e que tem o prefixo "UEFI:".
Arranque Rápido
Ativa ou desativa o Arranque Rápido para encurtar o processo de arranque do SO. Ultra Rápido proporciona a velocidade de arranque mais rápida. (Predefinição: Desativar Ligação)
Suporte SATA
Apenas Dispositivos SATA do Último Arranque Exceto para a unidade de arranque anterior, todos os dispositivos SATA são desativados antes da conclusão do processo de arranque do SO. (Predefinição)
Todos os Dispositivos SATA Todos os dispositivos SATA estão funcionais no sistema operativo e durante o POST.
Este item só pode ser configurado quando Arranque Rápido está definido como Ativado ou Ultra Rápido.
Suporte VGA
Permite-lhe selecionar que tipo de sistema operativo arrancar.
Automático Ativa apenas a ROM de opção legada.
Driver EFI Ativa a ROM de opção EFI. (Predefinição)
Este item só pode ser configurado quando Arranque Rápido está definido como Ativado ou Ultra Rápido.
Suporte USB
Desativar Ligação Todos os dispositivos USB são desativados antes da conclusão do processo de arranque do SO.
Inicialização Completa Todos os dispositivos USB estão funcionais no sistema operativo e durante o POST. (Predefinição)
Inicialização Parcial Parte dos dispositivos USB são desativados antes da conclusão do processo de arranque do SO.
Este item só pode ser configurado quando Arranque Rápido está definido como Ativado ou Ultra Rápido. Esta função é desativada quando Arranque Rápido está definido como Ultra Rápido.
Suporte de Dispositivos PS2
Desativar Ligação Todos os dispositivos PS/2 são desativados antes da conclusão do processo de arranque do SO.
Ativado Todos os dispositivos PS/2 estão funcionais no sistema operativo e durante o POST. (Predefinição)
Este item só pode ser configurado quando Arranque Rápido está definido como Ativado ou Ultra Rápido. Esta função é desativada quando Arranque Rápido está definido como Ultra Rápido.
Suporte de Driver da Pilha de Rede
Desativar Ligação Desativa o arranque a partir da rede. (Predefinição)
Ativado Ativa o arranque a partir da rede.
Este item só pode ser configurado quando Arranque Rápido está definido como Ativado ou Ultra Rápido.
Próximo Arranque Após Falha de Alimentação CA
Arranque Normal Ativa o arranque normal após o retorno da alimentação CA. (Predefinição)
Arranque Rápido Mantém as definições de Arranque Rápido após o retorno da alimentação CA. Este item só pode ser configurado quando Arranque Rápido está definido como Ativado ou Ultra Rápido.
Velocidade do Rato
Permite-lhe definir a velocidade de movimento do cursor do rato. (Predefinição: 1 X)
Funcionalidades do Windows 10
Permite-lhe selecionar o sistema operativo a instalar. (Predefinição: Windows 10)
Suporte CSM
Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de arranque de PC legado.
Desativado Desativa o UEFI CSM e suporta apenas o processo de arranque da BIOS UEFI. (Predefinição)
Ativado Ativa o UEFI CSM.
ROM da Opção de Arranque LAN PXE
Permite-lhe selecionar se pretende ativar a ROM de opção legada para o controlador LAN. (Predefinição: Desativado) Este item só pode ser configurado quando Suporte CSM está definido como Ativado. & Controlo da Opção de Arranque de Armazenamento
Permite-lhe selecionar se pretende ativar a ROM de opção UEFI ou legada para o controlador do dispositivo de armazenamento.
Não Iniciar Desativa a ROM de opção.
UEFI Ativa apenas a ROM de opção UEFI.
Legado Ativa apenas a ROM de opção legada. (Predefinição)
Este item só pode ser configurado quando Suporte CSM está definido como Ativado.
Outros dispositivos PCI
Permite-lhe selecionar se pretende ativar a ROM de opção UEFI ou Legada para o controlador de dispositivo PCI que não os controladores LAN, de dispositivo de armazenamento e gráficos.
Não Iniciar Desativa a ROM de opção.
UEFI Ativa apenas a ROM de opção UEFI. (Predefinição)
Legado Ativa apenas a ROM de opção legada.
Este item só pode ser configurado quando Suporte CSM está definido como Ativado.
Palavra-passe de Administrador
Permite-lhe configurar uma palavra-passe de administrador. Prima <Enter> neste item, digite a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á solicitado que confirme a palavra-passe. Digite a palavra-passe novamente e prima <Enter>. Deve introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. Ao contrário da palavra-passe de utilizador, a palavra-passe de administrador permite-lhe fazer alterações a todas as definições da BIOS.
Palavra-passe de Utilizador
Permite-lhe configurar uma palavra-passe de utilizador. Prima <Enter> neste item, digite a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á solicitado que confirme a palavra-passe. Digite a palavra-passe novamente e prima <Enter>. Deve introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. No entanto, a palavra-passe de utilizador apenas lhe permite fazer alterações a determinadas definições da BIOS, mas não a todas.
Para cancelar a palavra-passe, prima <Enter> no item da palavra-passe e, quando lhe for solicitada a palavra-passe, introduza primeiro a correta. Quando lhe for solicitada uma nova palavra-passe, prima <Enter> sem introduzir qualquer palavra-passe. Prima <Enter> novamente quando lhe for solicitado que confirme.
NOTA: Antes de definir a Palavra-passe de Utilizador, certifique-se de que define primeiro a Palavra-passe de Administrador.
ƒ Arranque Seguro
Permite-lhe ativar ou desativar o Arranque Seguro e configurar as definições relacionadas. Este item só pode ser configurado quando Suporte CSM está definido como Desativado.
Modo de Funcionamento Preferencial
Permite-lhe selecionar se pretende entrar no modo Fácil ou no modo Avançado após entrar na Configuração da BIOS. Automático entra no modo da BIOS onde estava da última vez. (Predefinição: Automático)
Guardar e Sair
Guardar e Sair da Configuração
Prima <Enter> neste item e selecione Sim. Isto guarda as alterações no CMOS e sai do programa de Configuração da BIOS. Selecione Não ou prima <Esc> para regressar ao Menu Principal da Configuração da BIOS.
Sair Sem Guardar
Prima <Enter> neste item e selecione Sim. Isto sai da Configuração da BIOS sem guardar as alterações efetuadas na Configuração da BIOS no CMOS. Selecione Não ou prima <Esc> para regressar ao Menu Principal da Configuração da BIOS.
Carregar Predefinições Otimizadas
Prima <Enter> neste item e selecione Sim para carregar as definições predefinidas da BIOS ideais. As definições predefinidas da BIOS ajudam o sistema a funcionar no estado ideal. Carregue sempre as predefinições Otimizadas após atualizar a BIOS ou após limpar os valores do CMOS.
Ignorar Arranque
Permite-lhe selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Sim para confirmar. O seu sistema será reiniciado automaticamente e arrancará a partir desse dispositivo.
Guardar Perfis
Esta função permite-lhe guardar as definições atuais da BIOS num perfil. Pode criar até 8 perfis e guardar como Perfil de Configuração 1 ~ Perfil de Configuração 8. Prima <Enter> para concluir. Ou pode selecionar Selecionar Ficheiro em HDD/FDD/USB para guardar o perfil no seu dispositivo de armazenamento.
Carregar Perfis
Se o seu sistema se tornar instável e tiver carregado as definições predefinidas da BIOS, pode utilizar esta função para carregar as definições da BIOS a partir de um perfil criado anteriormente, sem os problemas de reconfigurar as definições da BIOS. Primeiro, selecione o perfil que pretende carregar e, em seguida, prima <Enter> para concluir. Pode selecionar Selecionar Ficheiro em HDD/FDD/USB para introduzir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pela BIOS, como reverter as definições da BIOS para as últimas definições que funcionaram corretamente (último registo válido conhecido).
Configurar um Conjunto RAID
Níveis de RAID
| RAID 0 | RAID 1 | RAID 5 | RAID 10 | |
| Mínimo Número de Discos Rígidos | ≥2 | 2 | ≥3 | 4 |
| Capacidade do Array | Número de discos rígidos * Tamanho do menor disco | Tamanho do menor disco | (Número de discos rígidos -1) * Tamanho do menor disco | (Número de discos rígidos/2) * Tamanho do menor disco |
| Tolerância a Falhas | Não | Sim | Sim | Sim |
Antes de começar, prepare os seguintes itens:
- Pelo menos dois discos rígidos SATA ou SSDs.(Nota) (Para garantir um desempenho ideal, recomenda-se que utilize dois discos rígidos com modelo e capacidade idênticos).
- Disco de configuração do Windows.
- Disco de drivers da motherboard.
- Uma pen USB.
Configurar o Controlador SATA Integrado
- Instalar disco(s) rígido(s) SATA no seu computador
Instale os discos rígidos/SSDs nos conectores controlados pelo Chipset Intel® na motherboard. Em seguida, conecte os conectores de alimentação da sua fonte de alimentação aos discos rígidos. - Configurar o modo do controlador SATA na configuração do BIOS
Certifique-se de configurar o modo do controlador SATA corretamente na configuração do BIOS do sistema.
Passos:
- Ligue o seu computador e prima <Delete> para entrar na configuração do BIOS durante o POST (Power-On Self-Test). Vá paraSettings\IO Ports\SATA And RST Configuration, certifique-se de que SATA Controller(s) está ativado. Para criar RAID, defina SATA Mode Selection para Intel RST Premium With Intel Optane System Acceleration. Em seguida, guarde as definições e reinicie o seu computador. Nota: ao usar um SSD PCIe, certifique-se de definir o item Use RST Legacy OROM em Settings\IO Ports\SATA And RST Configuration para Disabled e RST Control PCIe Storage Devices para Manual. Em seguida, dependendo do conector M.2 que utiliza, defina o item PCIe Storage Dev On Port XX correspondente para RST Controlled. Por fim, guarde as definições e saia da configuração do BIOS. Se quiser usar SSDs NVMe PCIe para configurar RAID, certifique-se de definir NVMe RAID mode para Enabled.
- Para usar a funcionalidade EZ RAID, siga os passos em "C-1". Para configurar UEFI RAID, siga os passos em "C-2". Para entrar na ROM RAID legado, consulte "C-3" para obter mais informações. Por fim, guarde as definições e saia da configuração do BIOS.
Os menus de configuração do BIOS descritos nesta secção podem diferir das definições exatas para a sua motherboard. As opções de menu de configuração do BIOS reais que verá dependem da motherboard que tem e da versão do BIOS.
C-1. Usar EZ RAID
As motherboards GIGABYTE fornecem-lhe a funcionalidade EZ RAID, permitindo-lhe configurar rapidamente um array RAID com passos simplificados.
Passos:
- Depois de reiniciar o computador, entre na configuração do BIOS e vá para Settings\EZ RAID. Prima <Enter> no item EZ RAID. Selecione o tipo de discos rígidos que usa para RAID no separador Type e, em seguida, prima <Enter>.
- Vá para o separador Mode para selecionar um nível de RAID. Os níveis de RAID suportados incluem RAID 0, RAID 1, RAID 10 e RAID 5 (as seleções disponíveis dependem do número de discos rígidos instalados). Em seguida, prima <Enter> para mover para o separador Create. Clique em Proceed para começar. (Nota) Tenha em atenção que um SSD M.2 PCIe não pode ser usado para criar um conjunto RAID com um disco rígido SATA.
- Após concluir, será levado de volta para o ecrã Intel(R) Rapid Storage Technology. Em RAID Volumes pode ver o novo volume RAID. Para ver informações mais detalhadas, prima <Enter> no volume para verificar informações sobre o nível de RAID, tamanho do bloco de stripe, nome do array e capacidade do array, etc.
C-2. Configuração UEFI RAID
Passos:
- Na configuração do BIOS, vá paraBoot e defina CSM Support para Disabled. Guarde as alterações e saia da configuração do BIOS.
- Após o sistema reiniciar, entre novamente na configuração do BIOS. Em seguida, entre no sub-menu Settings\IO Ports\Intel(R) Rapid Storage Technology.
- No menu Intel(R) Rapid Storage Technology, prima <Enter> em Create RAID Volume para entrar no ecrã Create RAID Volume. Introduza um nome de volume com 1~16 letras (as letras não podem ser caracteres especiais) em Name e prima <Enter>. Em seguida, selecione um nível de RAID. Os níveis de RAID suportados incluem RAID 0, RAID 1, RAID 10 e RAID 5 (as seleções disponíveis dependem do número de discos rígidos instalados). Em seguida, use a tecla de seta para baixo para mover para Select Disks.
- Em Select Disks, selecione os discos rígidos a incluir no array RAID. Prima a tecla <Space> nos discos rígidos a serem selecionados (os discos rígidos selecionados são marcados com "X"). Em seguida, defina o tamanho do bloco de stripe. O tamanho do bloco de stripe pode ser definido de 4 KB a 128 KB. Depois de selecionar o tamanho do bloco de stripe, defina a capacidade do volume.
- Depois de definir a capacidade, mova para Create Volume e prima <Enter> para começar.
- Após concluir, será levado de volta para o ecrã Intel(R) Rapid Storage Technology. Em RAID Volumes pode ver o novo volume RAID. Para ver informações mais detalhadas, prima <Enter> no volume para verificar informações sobre o nível de RAID, tamanho do bloco de stripe, nome do array e capacidade do array, etc.
C-3. Configurar ROM RAID Legado
Precisará de uma placa gráfica discreta para entrar no utilitário ROM RAID legado. Entre no utilitário de configuração do BIOS RAID legado Intel® para configurar um array RAID. Ignore este passo e prossiga com a instalação do sistema operativo Windows para uma configuração não RAID.
Passos:
- Na configuração do BIOS, vá para BIOS e defina CSM Support para Enabled e Storage Boot Option Control para Legacy. Em seguida, vá para Settings\IO Ports\SATA And RST Configuration e certifique-se de que Use RST Legacy OROM está definido para Enabled. Guarde as alterações e saia da configuração do BIOS. Depois de o teste de memória POST começar e antes de o arranque do sistema operativo começar, procure uma mensagem que diga "Press <Ctrl-I> to enter Configuration Utility". Prima <Ctrl> + <I> para entrar no Utilitário de Configuração de RAID.
- Depois de premir <Ctrl> + <I>, o ecrã MAIN MENU aparecerá. Se quiser criar um array RAID, selecione Create RAID Volume no MAIN MENU e prima <Enter>.
- Depois de entrar no ecrã CREATE VOLUME MENU, introduza um nome de volume com 1~16 letras (as letras não podem ser caracteres especiais) em Name e prima <Enter>. Em seguida, selecione um nível de RAID. Os níveis de RAID suportados incluem RAID 0, RAID 1, RAID 10 e RAID 5 (as seleções disponíveis dependem do número de discos rígidos instalados). Prima <Enter> para prosseguir.
- Em Disks, selecione os discos rígidos a incluir no array RAID. Se apenas dois discos rígidos estiverem instalados, serão automaticamente atribuídos ao array. Defina o tamanho do bloco de stripe, se necessário. O tamanho do bloco de stripe pode ser definido de 4 KB a 128 KB. Depois de selecionar o tamanho do bloco de stripe, prima <Enter>.
- Introduza a capacidade do array e prima <Enter>. Por fim, prima <Enter> no item Create Volume para começar a criar o array RAID. Quando for solicitado a confirmar se pretende criar este volume, prima <Y> para confirmar ou <N> para cancelar.
- Quando concluído, pode ver informações detalhadas sobre o array RAID na secção DISK/VOLUME INFORMATION, incluindo o nível de RAID, o tamanho do bloco de stripe, o nome do array e a capacidade do array, etc. Para sair do utilitário BIOS RAID, prima <Esc> ou selecione 6. Exit em MAIN MENU.
Visite o website da GIGABYTE para obter detalhes sobre a configuração de um array RAID.
Instalar o driver RAID e o sistema operativo
Com as definições corretas do BIOS, está pronto para instalar o sistema operativo.
Instalar o Sistema Operativo
Como alguns sistemas operativos já incluem o driver RAID, não precisa de instalar um driver RAID separado durante o processo de instalação do Windows. Depois de o sistema operativo estar instalado, recomendamos que instale todos os drivers necessários a partir do disco de drivers da motherboard usando "Xpress Install" para garantir o desempenho e a compatibilidade do sistema. Se o sistema operativo a ser instalado exigir que forneça um driver RAID adicional durante o processo de instalação do SO, consulte os passos abaixo:
- Copie a pasta IRST em \Boot no disco de drivers para a sua pen USB.
- Arranque a partir do disco de configuração do Windows e execute os passos de instalação padrão do SO. Quando o ecrã solicitar que carregue o driver, selecione Browse (Procurar).
- Em seguida, procure a pen USB e selecione a localização do driver. A localização do driver é a seguinte: \IRST\f6flpy-x64
- Quando aparecer um ecrã como o mostrado, selecione Intel(R) Chipset SATA/PCIe RST Premium Controller e clique em Next (Seguinte) para carregar o driver e continuar a instalação do SO.
Instalar uma memória Intel® Optane™
Requisitos do sistema
- Memória Intel® Optane™
- A memória Optane™ deve ter uma capacidade de pelo menos 16 GB e deve ter uma capacidade igual ou inferior à do disco rígido/SSD a ser acelerado.
- A memória Optane™ não pode ser usada para acelerar um conjunto RAID existente; o disco rígido/SSD acelerado não pode ser incluído num conjunto RAID.
- O disco rígido/SSD a ser acelerado deve ser um disco rígido SATA ou um SSD SATA M.2.
- O disco rígido/SSD a ser acelerado pode ser uma unidade de sistema ou uma unidade de dados. A unidade de sistema deve ser formatada em GPT e ter o Windows 10 de 64 bits (ou versão posterior) instalado. A unidade de dados também deve ser formatada em GPT.
- O disco de controladores da motherboard
Diretrizes de instalação
A-1: Instalação no modo AHCI
Se o controlador SATA tiver sido configurado no modo AHCI, siga os passos abaixo:
- Após entrar no sistema operativo, insira o disco de controladores da motherboard na sua unidade ótica. No ecrã Xpress Install, selecione Intel(R) Optane(TM) Memory System Acceleration (Nota) para instalar. Siga as instruções apresentadas no ecrã para continuar. Quando concluído, reinicie o sistema.
- Após voltar a entrar no sistema operativo, siga as instruções apresentadas no ecrã para concluir as definições e, em seguida, a aplicação Intel® Optane™ Memory irá aparecer automaticamente. Todos os dados na memória Optane™ serão apagados. Certifique-se de que faz uma cópia de segurança dos dados antes de continuar. Siga as instruções apresentadas no ecrã para prosseguir. Quando concluído, reinicie o sistema.
- Inicie a aplicação Intel® Optane™ Memory no menu Iniciar e certifique-se de que a memória Intel® Optane™ foi ativada. (O modo do controlador SATA é alterado para "Intel RST Premium With Intel Optane System Acceleration" a partir do modo AHCI. NÃO volte a alterar o modo do controlador SATA para AHCI. Caso o faça, a memória Optane™ não conseguirá funcionar corretamente.)
- Se pretender acelerar a unidade de sistema, pode selecionar pastas, ficheiros ou aplicações específicas para acelerar utilizando a função Intel® Optane™ Memory Pinning. (A memória Intel® Optane™ utilizada deve ter uma capacidade de pelo menos 32 GB.)
(Nota) Se o sistema já tiver a utilidade Intel® Rapid Storage Technology instalada, tem de removê-la primeiro antes de instalar a aplicação Intel(R) Optane(TM) Memory System Acceleration.
A-2: Instalação no modo Intel RST Premium With Intel Optane System Acceleration
Se o controlador SATA tiver sido configurado no modo Intel RST Premium With Intel Optane System Acceleration, siga os passos abaixo:
- Após o sistema reiniciar, aceda à Configuração do BIOS e certifique-se de que o CSM Support no menu Boot está desativado.
- Aceda a Settings\IO Ports\SATA And RST Configuration e certifique-se de que USE RST Legacy OROM está desativado e RST Control PCIe Storage Devices está definido como Manual (Manual). Se pretender ativar a memória Optane™ instalada no conector M.2, defina PCIe Storage Device on Port 21 como RST Controlled (Controlado por RST).
- Entre no sistema operativo, inicie a utilidade Intel® Rapid Storage Technology no menu Iniciar e, em seguida, ative a memória Intel® Optane™ no ecrã Intel® Optane™ Memory.
- Inicie a utilidade Intel® Rapid Storage Technology no menu Iniciar e certifique-se de que a memória Intel® Optane™ foi ativada. Se pretender acelerar a unidade de sistema, pode selecionar pastas, ficheiros ou aplicações específicas para acelerar utilizando a função Intel® Optane™ Memory Pinning. (A memória Intel® Optane™ utilizada deve ter uma capacidade de pelo menos 32 GB.)
- Uma memória Optane™ não pode ser usada para acelerar um SSD PCIe M.2.
- Não remova abruptamente a memória Optane™. Caso o faça, o sistema operativo deixará de funcionar corretamente.
- Se pretender alterar/remover a memória Optane™, deve desativá-la primeiro utilizando a aplicação Intel® Rapid Storage Technology ou Intel(R) Optane™ Memory.
- Após ativar a memória Optane™, as definições do BIOS relacionadas permanecerão mesmo após uma atualização do BIOS.
Instalação de Controladores
- Antes de instalar os controladores, instale primeiro o sistema operativo.
- Após instalar o sistema operativo, insira o disco de controladores da motherboard na sua unidade ótica. Clique na mensagem "Toque para escolher o que acontece com este disco" no canto superior direito do ecrã e selecione "ExecutarRun.exe." (Ou aceda a O Meu Computador, faça duplo clique na unidade ótica e execute o programa Run.exe.)
"Xpress Install" irá analisar automaticamente o seu sistema e, em seguida, listar todos os controladores que são recomendados para instalar. Pode clicar no botão Xpress Install e o "Xpress Install" irá instalar todos os controladores selecionados. Ou clique no ícone de seta
para instalar individualmente os controladores de que necessita.
Visite o site da GIGABYTE para obter mais informações sobre o software.
Visite o site da GIGABYTE para obter mais informações sobre a resolução de problemas.
Contacte-nos
GIGA-BYTE TECHNOLOGY CO., LTD.
Morada: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte Técnico e Não Técnico (Vendas/Marketing): https://esupport.gigabyte.com
Endereço WEB (Inglês): https://www.gigabyte.com
Endereço WEB (Chinês): https://www.gigabyte.com/tw
- GIGABYTE eSupport
Para enviar uma questão técnica ou não técnica (Vendas/Marketing), siga a seguinte ligação: https://esupport.gigabyte.com
Referências
Descarregar manual
Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
Descarregar Manual da Gigabyte B460M H
