Gigabyte H310M DS2 Handleiding

Inhoud

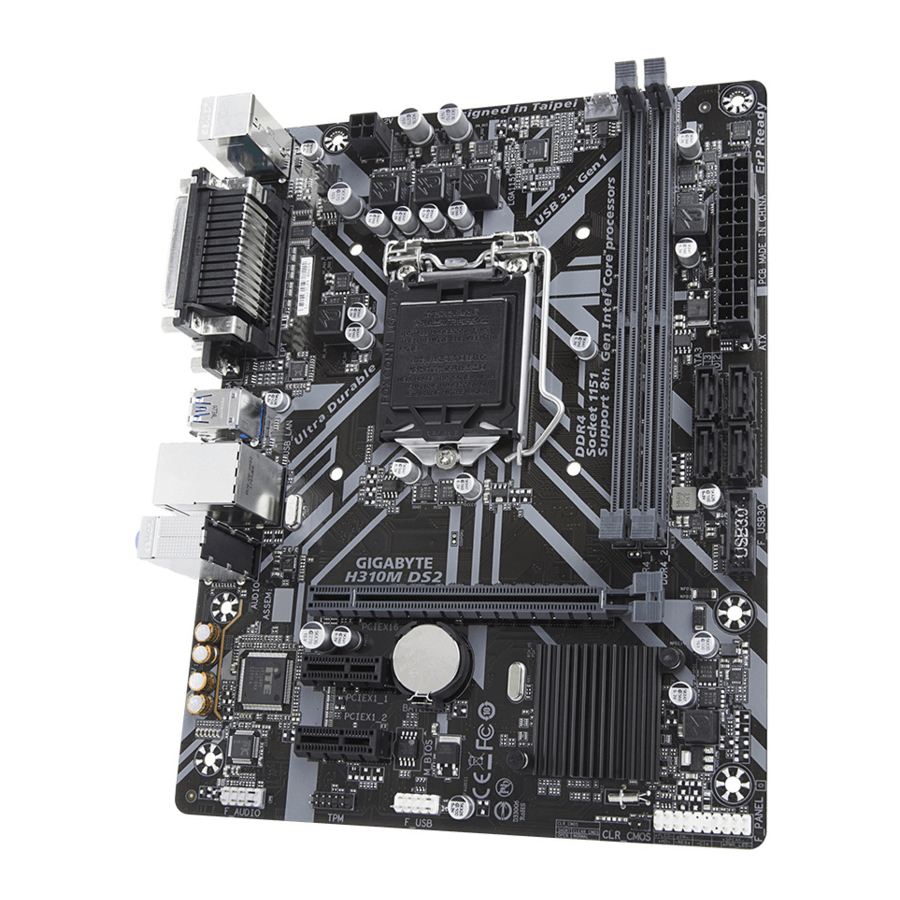

H310M DS2 Moederbordindeling

Moederbordindeling

Inhoud van de doos

  • H310M DS2-moederbord
  • Moederbord-driverdisk
  • Twee SATA-kabels
  • Gebruikershandleiding
  • I/O-afscherming

* De bovenstaande inhoud van de doos is alleen ter referentie en de werkelijke items zijn afhankelijk van het productpakket dat u ontvangt. De inhoud van de doos kan zonder kennisgeving worden gewijzigd.

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:

  • Zorg er vóór de installatie voor dat de behuizing geschikt is voor het moederbord.
  • Verwijder of breek vóór de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker die door uw dealer is verstrekt. Deze stickers zijn vereist voor garantievalidatie.
  • Verwijder altijd de wisselstroom door het netsnoer uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
  • Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg er dan voor dat ze stevig en veilig zijn aangesloten.
  • Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
  • Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
  • Plaats het moederbord vóór de installatie op een antistatisch kussen of in een elektrostatisch afgeschermde container.
  • Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
  • Voordat u de stroom inschakelt, moet u ervoor zorgen dat de spanning van de voeding is ingesteld volgens de plaatselijke spanningsnorm.
  • Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardwarecomponenten zijn aangesloten.
  • Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
  • Zorg ervoor dat er geen achtergebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing zijn geplaatst.
  • Plaats het computersysteem niet op een oneffen ondergrond.
  • Plaats het computersysteem niet in een omgeving met een hoge temperatuur of een vochtige omgeving.
  • Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en fysiek letsel bij de gebruiker.
  • Als u onzeker bent over installatiestappen of een probleem hebt met betrekking tot het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
  • Als u een adapter, verlengkabel of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

Productspecificaties

Productspecificaties - Tabel 1
Productspecificaties - Tabel 2

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.

Ga naar de website van GIGABYTE voor ondersteuningslijsten van CPU's, geheugenmodules en SSD's.

Ga naar de pagina Support\Utility List op de website van GIGABYTE om de nieuwste versie van apps te downloaden.

De CPU installeren

voorzichtigLees de volgende richtlijnen voordat u begint met het installeren van de CPU:

  • Zorg ervoor dat het moederbord de CPU ondersteunt. (Ga naar de website van GIGABYTE voor de meest recente lijst met CPU-ondersteuning.)
  • Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
  • Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of u kunt de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket vinden.)
  • Breng een gelijkmatige en dunne laag thermisch vet aan op het oppervlak van de CPU.
  • Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kunnen oververhitting en schade aan de CPU optreden.
  • Stel de CPU-hostfrequentie in volgens de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen boven de hardwarespecificaties, omdat deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie wilt instellen boven de standaardspecificaties, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

De CPU installeren
Zoek de uitlijningssleutels op de CPU-socket van het moederbord en de inkepingen op de CPU.
De CPU installeren
voorzichtigVerwijder het deksel van de CPU-socket niet voordat u de CPU plaatst. Het kan automatisch van de laadplaat springen tijdens het opnieuw inschakelen van de hendel nadat u de CPU hebt geplaatst.

Het geheugen installeren

voorzichtigLees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

  • Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen met dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
  • Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
  • Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai dan de richting om.

Dual Channel-geheugenconfiguratie
Dit moederbord biedt twee geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Door de Dual Channel-geheugenmodus in te schakelen, wordt de originele geheugenbandbreedte verdubbeld.
Ga naar de website van GIGABYTE voor meer informatie over hardware-installatie.

De twee DDR4-geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft één geheugensocket als volgt:
Kanaal A: DDR4_1
Kanaal B: DDR4_2
Vanwege CPU-beperkingen, lees de volgende richtlijnen voordat u het geheugen in de Dual Channel-modus installeert.

  1. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
  2. Wanneer u de Dual Channel-modus inschakelt met twee geheugenmodules, wordt aanbevolen om geheugen met dezelfde capaciteit, merk, snelheid en chips te gebruiken.

Een uitbreidingskaart installeren

voorzichtigLees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

  • Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
  • Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Aansluitingen achterpaneel

Aansluitingen achterpaneel

  1. USB 2.0/1.1-poort
    De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
  2. PS/2-toetsenbord-/muispoort
    Gebruik deze poort om een PS/2-muis of -toetsenbord aan te sluiten.
  3. Parallelle poort
    Gebruik de parallelle poort om apparaten zoals een printer, scanner enz. aan te sluiten. De parallelle poort wordt ook wel een printerpoort genoemd.
  4. Seriële poort
    Gebruik de seriële poort om apparaten zoals een muis, modem of andere randapparatuur aan te sluiten.
  5. D-Sub-poort
    De D-Sub-poort ondersteunt een 15-pins D-Sub-connector en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor aan die D-Sub-verbindingen ondersteunt op deze poort.
  6. USB 3.1 Gen 1-poort
    De USB 3.1 Gen 1-poort ondersteunt de USB 3.1 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
  7. RJ-45 LAN-poort
    De Gigabit Ethernet LAN-poort biedt een internetverbinding met een gegevenssnelheid tot 1 Gbps. Het volgende beschrijft de statussen van de LED's van de LAN-poort.

    Verbindings-/snelheids-LED:
    Status Beschrijving
    Oranje Gegevenssnelheid van 1 Gbps
    Groen Gegevenssnelheid van 100 Mbps
    Uit Gegevenssnelheid van 10 Mbps
    Activiteits-LED:
    Status Beschrijving
    Knipperend Gegevensoverdracht of -ontvangst vindt plaats
    Uit Er vindt geen gegevensoverdracht of -ontvangst plaats
  8. Line In/Rear Speaker Out (blauw)
    De line-in-aansluiting. Gebruik deze audio-aansluiting voor line-in-apparaten zoals een optisch station, walkman, enz.
  9. Line Out/Front Speaker Out (groen)
    De line-out-aansluiting. Voor een betere geluidskwaliteit wordt aanbevolen om uw hoofdtelefoon/luidspreker aan te sluiten op deze aansluiting (de werkelijke effecten kunnen variëren afhankelijk van het gebruikte apparaat).
  10. Mic In/Center/Subwoofer Speaker Out (roze)
    De microfooningang.
    Audio-aansluitingconfiguraties:
    Aansluiting Hoofdtelefoon/ 2-kanaals 4-kanaals 6-kanaals 8-kanaals
    1. Line In/Rear Speaker Out
    1. Line Out/Front Speaker Out
    1. Mic In/Center/Subwoofer Speaker Out
    Line Out voorpaneel/Side Speaker Out

informatieOm 7.1-kanaals audio te configureren, moet u een HD-audio-module op het voorpaneel gebruiken en de meerkanaals audiofunctie inschakelen via de audiodriver.

voorzichtigheid

  • Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
  • Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg hem niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.

Interne connectoren

Interne connectoren

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN
  5. SATA3 0/1/2/3
  6. F_PANEL
  1. F_AUDIO
  2. F_USB30
  3. F_USB
  4. TPM
  5. CLR_CMOS
  6. BAT

waarschuwingLees de volgende richtlijnen voordat u externe apparaten aansluit:

  • Zorg er eerst voor dat uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
  • Zorg ervoor dat u de apparaten en uw computer uitschakelt voordat u de apparaten installeert. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
  • Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.

ATX_12V/ATX (2x2 12V-stroomconnector en 2x12 hoofdstroomconnector)
Met behulp van de stroomconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u er eerst voor zorgen dat de voeding is uitgeschakeld en dat alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een onfeilbaar ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector.
De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet.
informatieOm aan de uitbreidingsvereisten te voldoen, wordt aanbevolen een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als er een voeding wordt gebruikt die niet het vereiste vermogen levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

ATX_12V:

Pin nr. Definitie
1 GND
2 GND
3 +12V
4 +12V

ATX:

Pin nr. Definitie Pin nr. Definitie
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (zacht aan/uit)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (stand-by +5V) 21 +5V
10 +12V 22 +5V
11 +12V (alleen voor 2x12-pins ATX) 23 +5V (alleen voor 2x12-pins ATX)
12 3.3V (alleen voor 2x12-pins ATX) 24 GND (alleen voor 2x12-pins ATX)

CPU_FAN/SYS_FAN (ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een onfeilbaar insteekontwerp. Wanneer u een ventilatorkabel aansluit, moet u ervoor zorgen dat u deze in de juiste richting aansluit (de zwarte connectordraad is de massadraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

Pin nr. Definitie
1 GND
2 Spanningssnelheidsregeling
3 Detectie
4 PWM-snelheidsregeling

waarschuwing

  • Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
  • Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.

SATA3 0/1/2/3 (SATA 6Gb/s-connectoren)
De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat.

Pin nr. Definitie
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND

informatieRaadpleeg hoofdstuk "BIOS Setup", "Peripherals\SATA And RST Configuration" voor meer informatie over het inschakelen van hot-plugging voor de SATA-poorten.

F_PANEL (Frontpaneelconnector)
Sluit de aan/uit-schakelaar, resetknop, luidspreker, schakelaar/sensor voor chassisintrusie en systeemstatusindicator op het chassis aan op deze connector volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.
F_PANEL-connector

  • PLED/PWR_LED (Power-LED):
    Wordt aangesloten op de stroomstatusindicator op het voorpaneel van het chassis. De LED brandt wanneer het systeem in werking is. De LED is uit wanneer het systeem in de S3/S4-slaapstand staat of is uitgeschakeld (S5).
    Systeemstatus LED
    S0 Aan
    S3/S4/S5 Uit
  • PW (Aan/uit-schakelaar):
    Wordt aangesloten op de aan/uit-schakelaar op het voorpaneel van het chassis. U kunt de manier configureren om uw systeem uit te schakelen met behulp van de aan/uit-schakelaar (raadpleeg hoofdstuk "BIOS Setup", "Power" voor meer informatie).
  • SPEAK (Luidspreker):
    Wordt aangesloten op de luidspreker op het voorpaneel van het chassis. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te laten horen. Er is een enkele korte pieptoon te horen als er geen probleem wordt gedetecteerd tijdens het opstarten van het systeem.
  • HD (Activiteits-LED harde schijf):
    Wordt aangesloten op de activiteits-LED van de harde schijf op het voorpaneel van het chassis. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
  • RES (Resetknop):
    Wordt aangesloten op de resetknop op het voorpaneel van het chassis. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.
  • CI (Connector voor chassisintrusie):
    Wordt aangesloten op de schakelaar/sensor voor chassisintrusie op het chassis die kan detecteren of de chassisafdekking is verwijderd. Deze functie vereist een chassis met een schakelaar/sensor voor chassisintrusie.
  • NC: Geen verbinding.
    informatieHet ontwerp van het voorpaneel kan per chassis verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, resetknop, power-LED, activiteits-LED voor de harde schijf, luidspreker, enz. Wanneer u de voorpaneelmodule van uw chassis op deze connector aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

F_AUDIO (Audio-connector voorpaneel)
De audio-connector op het voorpaneel ondersteunt High Definition audio (HD). U kunt uw audiomodule van het voorpaneel van het chassis aansluiten op deze connector. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordconnector. Een onjuiste verbinding tussen de moduleconnector en de moederbordconnector zorgt ervoor dat het apparaat niet meer werkt of zelfs beschadigd raakt.
F_AUDIO-connector

Pin nr. Definitie Pin nr. Definitie
1 MIC2_L 6 Sense
2 GND 7 FAUDIO_JD
3 MIC2_R 8 Geen pin
4 NC 9 LINE2_L
5 LINE2_R 10 Sense

informatieSommige chassis zijn voorzien van een audiomodule op het voorpaneel met gescheiden connectoren op elke draad in plaats van een enkele stekker. Neem contact op met de fabrikant van het chassis voor informatie over het aansluiten van de audiomodule op het voorpaneel met verschillende draadtoewijzingen.

F_USB30 (USB 3.1 Gen 1-connector)
De connector voldoet aan de USB 3.1 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten leveren. Neem contact op met de plaatselijke dealer voor de aanschaf van het optionele 3,5-inch voorpaneel met twee USB 3.1 Gen 1-poorten.
F_USB30-connector

Pin nr. Definitie Pin nr. Definitie
1 VBUS 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 GND
4 GND 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 GND
7 GND 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS
10 NC 20 Geen pin

F_USB (USB 2.0/1.1-connector)
De connector voldoet aan de USB 2.0/1.1-specificatie. Elke USB-connector kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aanschaf van de optionele USB-beugel.
F_USB-connector

Pin nr. Definitie Pin nr. Definitie
1 Stroom (5V) 6 USB DY+
2 Stroom (5V) 7 GND
3 USB DX- 8 GND
4 USB DY- 9 Geen pin
5 USB DX+ 10 NC

voorzichtig

  • Sluit de IEEE 1394-beugelkabel (2x5-pins) niet aan op de USB 2.0/1.1-connector.
  • Voordat u de USB-beugel installeert, moet u uw computer uitschakelen en de stekker van het netsnoer uit het stopcontact halen om schade aan de USB-beugel te voorkomen.

TPM (Trusted Platform Module-connector)
U kunt een TPM (Trusted Platform Module) op deze connector aansluiten.
TPM-connector

Pin nr. Definitie Pin nr. Definitie
1 LAD0 7 LAD3
2 VCC3 8 GND
3 LAD1 9 LFRAME
4 Geen pin 10 NC
5 LAD2 11 SERIRQ
6 LCLK 12 LRESET

CLR_CMOS (Clear CMOS Jumper)
Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp zoals een schroevendraaier om de twee pinnen een paar seconden aan te raken.

Open: Normaal Open: Normaal
Kort: CMOS-waarden wissen Kort: CMOS-waarden wissen

voorzichtig

  • Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de CMOS-waarden wist.
  • Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (raadpleeg Hoofdstuk "BIOS Setup" voor BIOS-configuraties).

BAT (Batterij)
De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning daalt tot een laag niveau, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.
U kunt de CMOS-waarden wissen door de batterij te verwijderen:

  1. Schakel uw computer uit en haal de stekker uit het stopcontact.
  2. Verwijder de batterij voorzichtig uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp zoals een schroevendraaier om de positieve en negatieve aansluitingen van de batterijhouder aan te raken, zodat ze 5 seconden kortsluiten.)
  3. Vervang de batterij.
  4. Steek de stekker in het stopcontact en start uw computer opnieuw op.

voorzichtig

  • Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de batterij vervangt.
  • Vervang de batterij door een gelijkwaardige. Er kunnen schade aan uw apparaten optreden als de batterij wordt vervangen door een onjuist model.
  • Neem contact op met de plaats van aankoop of een lokale dealer als u de batterij niet zelf kunt vervangen of niet zeker bent van het batterijmodel.
  • Let er bij het plaatsen van de batterij op dat de positieve kant (+) en de negatieve kant (-) van de batterij correct zijn georiënteerd (de positieve kant moet naar boven wijzen).
  • Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.

BIOS-instellingen

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies omvatten het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS Setup-programma waarmee de gebruiker de basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.
Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.
Om toegang te krijgen tot het BIOS Setup-programma, drukt u op de <Delete>-toets tijdens de POST wanneer de stroom is ingeschakeld.
Gebruik de GIGABYTE Q-Flash- of @BIOS-utility om de BIOS te upgraden.

  • Met Q-Flash kan de gebruiker snel en eenvoudig de BIOS upgraden of een back-up maken zonder het besturingssysteem te openen.
  • @BIOS is een Windows-gebaseerde utility die de nieuwste versie van de BIOS zoekt en downloadt van het internet en de BIOS bijwerkt.

voorzichtig

  • Omdat het flashen van de BIOS potentieel riskant is, wordt het aanbevolen om de BIOS niet te flashen als u geen problemen ondervindt bij het gebruik van de huidige versie van de BIOS. Wees voorzichtig bij het flashen van de BIOS. Onvoldoende BIOS-flashing kan leiden tot een storing in het systeem.
  • Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onvoldoende wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het moederbord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" in dit hoofdstuk of de introducties van de batterij/clear CMOS-jumper voor het wissen van de CMOS-waarden.)

Opstartscherm

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart. (Voorbeeld BIOS-versie: F1a)
Opstartscherm
Er zijn twee verschillende BIOS-modi, zoals hieronder wordt weergegeven, en u kunt de <F2>-toets gebruiken om tussen de twee modi te schakelen. De Classic Setup-modus biedt gedetailleerde BIOS-instellingen. U kunt op de pijltoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren. In de Easy Mode kunnen gebruikers snel hun huidige systeeminformatie bekijken of aanpassingen maken voor optimale prestaties. In de Easy Mode kunt u uw muis gebruiken om door de configuratie-items te bewegen.

informatie

  • Als het systeem niet stabiel is zoals gewoonlijk, selecteer dan het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) om uw systeem terug te zetten naar de standaardwaarden.
  • De BIOS Setup-menu's die in dit hoofdstuk worden beschreven, dienen alleen ter referentie en kunnen verschillen per BIOS-versie.

Het hoofdmenu

Het hoofdmenu

Functietoetsen Classic Setup

<><> Verplaats de selectiebalk om een setupmenu te selecteren
<><> Verplaats de selectiebalk om een configuratie-item in een menu te selecteren
<Enter> Voer een opdracht uit of open een menu
<+>/<Page Up> Verhoog de numerieke waarde of breng wijzigingen aan
<->/<Page Down> Verlaag de numerieke waarde of breng wijzigingen aan
<F1> Toon beschrijvingen van de functietoetsen
<F2> Schakel over naar Easy Mode
<F5> Herstel de vorige BIOS-instellingen voor de huidige submenu's
<F7> Laad de geoptimaliseerde BIOS-standaardinstellingen voor de huidige submenu's
<F8> Open de Q-Flash-utility
<F9> Systeeminformatie weergeven
<F10> Sla alle wijzigingen op en sluit het BIOS Setup-programma
<F12> Leg het huidige scherm vast als een afbeelding en sla het op uw USB-drive op
<Esc> Hoofdmenu: Sluit het BIOS Setup-programma Submenu's: Sluit het huidige submenu

M.I.T.


voorzichtigOf het systeem stabiel werkt met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algehele systeemconfiguraties. Onjuist overklokken/overspanning kan leiden tot schade aan de CPU, chipset of geheugen en de levensduur van deze componenten verkorten. Deze pagina is uitsluitend bedoeld voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet kan opstarten. Als dit gebeurt, wis dan de CMOS-waarden en reset het bord naar de standaardwaarden.)

  • Geavanceerde frequentie-instellingen
    Host Clock Value
    Geeft de huidige werkfrequentie van de hostklok weer.
    Graphics Slice Ratio (Opmerking)
    Hiermee kunt u de Graphics Slice Ratio instellen.
    Graphics UnSlice Ratio (Opmerking)
    Hiermee kunt u de Graphics UnSlice Ratio instellen.
    CPU Clock Ratio
    Hiermee kunt u de klokratio voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de geïnstalleerde CPU.
    CPU Frequency
    Geeft de huidige werkfrequentie van de CPU weer.
    FCLK Frequency for Early Power On
    Hiermee kunt u de FCLK-frequentie instellen. Opties zijn: Normal(800Mhz), 1GHz, 400MHz. (Standaard: 1GHz)
  • Geavanceerde CPU-kerninstellingen
    CPU Clock Ratio, CPU Frequency, FCLK Frequency for Early Power On
    De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings.
    (Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga voor meer informatie over de unieke functies van Intel® CPU's naar de website van Intel.
    AVX Offset (Opmerking)
    AVX-offset is de negatieve offset van de AVX-ratio.
    Uncore Ratio
    Hiermee kunt u de CPU Uncore-ratio instellen. Het instelbare bereik is afhankelijk van de CPU die wordt gebruikt.
    Uncore Frequency
    Geeft de huidige CPU Uncore-frequentie weer.
    CPU Flex Ratio Override
    Schakelt de CPU Flex Ratio in of uit. De maximale CPU-klokratio is gebaseerd op de waarde van CPU Flex Ratio Settings als CPU Clock Ratio is ingesteld op Auto (Automatisch). (Standaard: Uitgeschakeld)
    CPU Flex Ratio Settings
    Hiermee kunt u de CPU Flex Ratio instellen. Het instelbare bereik kan per CPU verschillen.
    Intel(R) Turbo Boost Technology (Opmerking)
    Hiermee kunt u bepalen of u de Intel® CPU Turbo Boost-technologie wilt inschakelen. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
    Turbo Ratio (Opmerking)
    Hiermee kunt u de CPU Turbo-ratio's instellen voor verschillende aantallen actieve cores. Auto (Automatisch) stelt de CPU Turbo-ratio's in volgens de CPU-specificaties. (Standaard: Auto (Automatisch))
    Power Limit TDP (Watts) / Power Limit Time
    Hiermee kunt u de vermogenslimiet instellen voor de CPU Turbo-modus en hoe lang het duurt om op de opgegeven vermogenslimiet te werken. Als de opgegeven waarde wordt overschreden, verlaagt de CPU automatisch de kernfrequentie om het vermogen te verminderen. Auto (Automatisch) stelt de vermogenslimiet in volgens de CPU-specificaties. (Standaard: Auto (Automatisch))
    Core Current Limit (Amps)
    Hiermee kunt u een stroomlimiet instellen voor de CPU Turbo-modus. Wanneer de CPU-stroom de opgegeven stroomlimiet overschrijdt, verlaagt de CPU automatisch de kernfrequentie om de stroom te verminderen. Auto (Automatisch) stelt de vermogenslimiet in volgens de CPU-specificaties. (Standaard: Auto (Automatisch))
    Turbo Per Core Limit Control (Opmerking)
    Hiermee kunt u elke CPU-kernlimiet afzonderlijk regelen. (Standaard: Auto (Automatisch))
    No. of CPU Cores Enabled (Opmerking)
    Hiermee kunt u het aantal CPU-cores selecteren dat moet worden ingeschakeld in een Intel® multi-core CPU (het aantal CPU-cores kan per CPU verschillen). Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
    Hyper-Threading Technology (Opmerking)
    Hiermee kunt u bepalen of u multi-threading technologie wilt inschakelen bij gebruik van een Intel® CPU die deze functie ondersteunt. Deze functie werkt alleen voor besturingssystemen die de multi-processor modus ondersteunen. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
    Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Opmerking)
    Schakelt Intel® Speed Shift Technology in of uit. Door deze functie in te schakelen, kan de processor zijn werkfrequentie sneller verhogen en de systeemresponsiviteit verbeteren. (Standaard: Auto (Automatisch))
    CPU Enhanced Halt (C1E) (Opmerking)
    Schakelt de Intel® CPU Enhanced Halt (C1E) functie in of uit, een energiebesparende CPU-functie in de systeemstopstatus. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstatus om het stroomverbruik te verminderen. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
    (Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga voor meer informatie over de unieke functies van Intel® CPU's naar de website van Intel.
    C3 State Support (Opmerking)
    Hiermee kunt u bepalen of de CPU in de C3-modus mag gaan in de systeemstopstatus. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstatus om het stroomverbruik te verminderen. De C3-status is een verbeterde energiebesparende status dan C1. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
    C6/C7 State Support (Opmerking)
    Hiermee kunt u bepalen of de CPU in de C6/C7-modus mag gaan in de systeemstopstatus. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstatus om het stroomverbruik te verminderen. De C6/C7-status is een verbeterde energiebesparende status dan C3. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
    C8 State Support (Opmerking)
    Hiermee kunt u bepalen of de CPU in de C8-modus mag gaan in de systeemstopstatus. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstatus om het stroomverbruik te verminderen. De C8-status is een verbeterde energiebesparende status dan C6/C7. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
    C10 State Support (Opmerking)
    Hiermee kunt u bepalen of de CPU in de C10-modus mag gaan in de systeemstopstatus. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd tijdens de systeemstopstatus om het stroomverbruik te verminderen. De C10-status is een verbeterde energiebesparende status dan C8. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
    Package C State Limit (Opmerking)
    Hiermee kunt u de C-state limiet voor de processor specificeren. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
    CPU Thermal Monitor (Opmerking)
    Schakelt de Intel® Thermal Monitor functie in of uit, een CPU-oververhittingsbeveiligingsfunctie. Indien ingeschakeld, worden de CPU-kernfrequentie en -spanning verlaagd wanneer de CPU oververhit raakt. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
    Ring to Core offset (Down Bin)
    Hiermee kunt u bepalen of u de CPU Ring ratio auto-down functie wilt uitschakelen. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
    CPU EIST Function (Opmerking)
    Schakelt Enhanced Intel® Speed Step Technology (EIST) in of uit. Afhankelijk van de CPU-belasting kan Intel® EIST technologie de CPU-spanning en -kernfrequentie dynamisch en effectief verlagen om het gemiddelde stroomverbruik en de warmteproductie te verminderen. Auto (Automatisch) laat het BIOS deze instelling automatisch configureren. (Standaard: Auto (Automatisch))
    Race To Halt (RTH) (Opmerking)/Energy Efficient Turbo(Opmerking)
    Schakelt de CPU energiebesparende gerelateerde instellingen in of uit.
    Voltage Optimization
    Hiermee kunt u bepalen of u spanningsoptimalisatie wilt inschakelen om het stroomverbruik te verminderen. (Standaard: Auto (Automatisch))
    Hardware Prefetcher
    Hiermee kunt u bepalen of u hardware prefetcher wilt inschakelen om gegevens en instructies van het geheugen naar de cache te prefetchen. (Standaard: Auto (Automatisch))
    (Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Ga voor meer informatie over de unieke functies van Intel® CPU's naar de website van Intel.
    Adjacent Cache Line Prefetch
    Hiermee kunt u bepalen of u het prefetch-mechanisme voor aangrenzende cachelijnen wilt inschakelen waarmee de processor de aangevraagde cachelijn en de daaropvolgende cachelijn kan ophalen. (Standaard: Auto (Automatisch))
    Extreme Memory Profile (X.M.P.) (Opmerking)
    Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer ingeschakeld.
    Disabled Schakelt deze functie uit. (Standaard)
    Profile1 Gebruikt de instellingen van Profiel 1.
    Profile2 (Opmerking) Gebruikt de instellingen van Profiel 2.

    Icoon System Memory Multiplier
    Hiermee kunt u de systeemgeheugenvermenigvuldiger instellen. Auto stelt de geheugenvermenigvuldiger in volgens geheugen-SPD-gegevens. (Standaard: Auto)
    Icoon Memory Ref Clock
    Hiermee kunt u de geheugenreferentieklok handmatig aanpassen. (Standaard: Auto)
    Icoon Memory Odd Ratio (100/133 or 200/266)
    Hiermee kunt u de geheugenreferentieklok handmatig aanpassen. (Standaard: Auto)
    Icoon Memory Frequency (MHz)
    De eerste waarde van de geheugenfrequentie is de normale werkfrequentie van het gebruikte geheugen; de tweede is de geheugenfrequentie die automatisch wordt aangepast volgens de instellingen van de System Memory Multiplier.

  • Advanced Memory Settings
    Icoon Extreme Memory Profile (X.M.P.) (Opmerking), System Memory Multiplier, Memory Ref Clock, Memory Odd Ratio (100/133 or 200/266), Memory Frequency(MHz)
    De bovenstaande instellingen zijn synchroon met de instellingen onder dezelfde items in het menu Advanced Frequency Settings.
    Icoon Memory Boot Mode (Opmerking)
    Biedt methoden voor geheugendetectie en -training.
    IcoonAuto Hiermee kan het BIOS deze instelling automatisch configureren. (Standaard)
    IcoonNormal Het BIOS voert automatisch geheugentraining uit. Houd er rekening mee dat als het systeem onstabiel of onopstartbaar wordt, u de CMOS-waarden kunt wissen en het moederbord kunt resetten naar de standaardwaarden. (Raadpleeg de introductie van de batterij/clear CMOS-jumper voor het wissen van de CMOS-waarden.)
    IcoonEnable Fast Boot S kip geheugendetectie en -training in bepaalde specifieke criteria voor sneller geheugen opstarten.
    IcoonDisable Fast Boot Detecteert en traint het geheugen bij elke afzonderlijke opstart.

    IcoonRealtime Memory Timing
    Hiermee kunt u de geheugentimings na de BIOS-fase verfijnen. (Standaard: Auto)
    Icoon Memory Enhancement Settings
    Biedt verschillende instellingen voor het verbeteren van de geheugenprestaties: Normal (basale prestaties), Relax OC, Enhanced Stability en Enhanced Performance. (Standaard: Normal)
    Icoon Memory Timing Mode
    Manual en Advanced Manual staan toe dat de Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving, en geheugentiming instellingen hieronder configureerbaar zijn. Opties zijn: Auto (standaard), Manual, Advanced Manual.
    (Opmerking) Dit item is alleen aanwezig als u een CPU en een geheugenmodule installeert die deze functie ondersteunen.
    IcoonProfile DDR Voltage
    Bij gebruik van een niet-XMP-geheugenmodule of wanneer Extreme Memory Profile (X.M.P.) is ingesteld op Disabled, wordt de waarde weergegeven volgens uw geheugenspecificatie. Wanneer Extreme Memory Profile (X.M.P.) is ingesteld op Profile1 of Profile2, wordt de waarde weergegeven volgens de SPD-gegevens op het XMP-geheugen.
    Icoon Memory Multiplier Tweaker
    Biedt verschillende niveaus van automatisch afstemmen van het geheugen. (Standaard: Auto)
    Icoon Channel Interleaving
    Schakelt geheugenkanaalinterleaving in of uit. Enabled zorgt ervoor dat het systeem tegelijkertijd toegang heeft tot verschillende kanalen van het geheugen om de geheugenprestaties en stabiliteit te verbeteren. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
    Icoon Rank Interleaving
    Schakelt geheugenranginterleaving in of uit. Enabled zorgt ervoor dat het systeem tegelijkertijd toegang heeft tot verschillende rangen van het geheugen om de geheugenprestaties en stabiliteit te verbeteren. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)

  • Channel A/B Memory Sub Timings
    Dit submenu biedt geheugentiminginstellingen voor elk geheugenkanaal. De respectievelijke schermen met timinginstellingen zijn alleen configureerbaar wanneer Memory Timing Mode is ingesteld op Manual of Advanced Manual. Opmerking: uw systeem kan onstabiel worden of niet meer opstarten nadat u wijzigingen hebt aangebracht in de geheugentimings. Als dit gebeurt, zet u het moederbord terug naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.
  • Advanced Voltage Settings
  • Advanced Power Settings
    Dit gedeelte biedt opties voor spanningsregeling van de Loadline.
  • CPU Core Voltage Control
    Dit gedeelte biedt opties voor CPU-spanningsregeling.
  • DRAM Voltage Control
    Dit gedeelte biedt opties voor geheugenspanningsregeling.
  • Internal VR Control
    Dit gedeelte biedt opties voor VR-spanningsregeling.
  • PC Health Status
    Icoon Reset Case Open Status
    IcoonDisabled Behoudt of wist de record van de vorige status van indringing in de behuizing. (Standaard)
    IcoonEnabled Wist de record van de vorige status van indringing in de behuizing en het veld Case Open zal "Nee" tonen bij de volgende opstart.

    Icoon Case Open
    Geeft de detectiestatus weer van het chassisindringingsdetectieapparaat dat is aangesloten op de CI-header van het moederbord. Als de systeembehuizing is verwijderd, toont dit veld "Yes", anders toont het "No". Om de statusrecord van indringing in de behuizing te wissen, stelt u Reset Case Open Status in op Enabled, slaat u de instellingen op in de CMOS en start u uw systeem opnieuw op.
    Icoon CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Geeft de huidige systeemspanningen weer.

  • Miscellaneous Settings
    Icoon Max Link Speed
    Hiermee kunt u de werkingsmodus van de PCI Express-slots instellen op Gen 1, Gen 2 of Gen 3. De werkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke slot. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
    Icoon 3DMark01 Enhancement
    Hiermee kunt u bepalen of u de prestaties van sommige oudere benchmarks wilt verbeteren. (Standaard: Uitgeschakeld)
  • Smart Fan 5 Settings & Monitor
    Hiermee kunt u een doel selecteren om te bewaken en verdere aanpassingen te maken. (Standaard: CPU FAN)
    Icoon Fan Speed Control
    Hiermee kunt u bepalen of u de functie voor ventilator snelheidsregeling wilt inschakelen en de ventilator snelheid wilt aanpassen.
    Icoon Normal A llows de ventilator om op verschillende snelheden te draaien afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard)
    IcoonSilent Hiermee kan de ventilator op lage snelheid draaien.
    IcoonManual Hiermee kunt u de ventilatorsnelheid in de curvegrafiek regelen.
    IcoonFull Speed Hiermee kan de ventilator op volle snelheid draaien.
    Icoon Fan Control Use Temperature Input
    Hiermee kunt u de referentietemperatuur voor de regeling van de ventilatorsnelheid selecteren.
    IcoonTemperature Interval
    Hiermee kunt u het temperatuurinterval voor de wijziging van de ventilatorsnelheid selecteren.
    Icoon Fan Control Mode
    Icoon Auto Laat het BIOS automatisch het type geïnstalleerde ventilator/pomp detecteren en stelt de optimale besturingsmodus in. (Standaard)
    Icoon Voltage Spanningsmodus wordt aanbevolen voor een 3-pins ventilator.
    Icoon PWM PWM-modus wordt aanbevolen voor een 4-pins ventilator.
    Icoon Fan Stop
    Schakelt de ventilatorstopfunctie in of uit. U kunt de temperatuurlimiet instellen met behulp van de temperatuurcurve. De ventilator stopt wanneer de temperatuur lager is dan de limiet. (Standaard: Uitgeschakeld)
    Icoon Temperature
    Geeft de huidige temperatuur van het geselecteerde doelgebied weer.
    Icoon Fan Speed
    Geeft de huidige ventilatorsnelheden weer.
    Icoon Temperature Warning Control
    Stelt de waarschuwing drempel in voor temperatuur. Wanneer de temperatuur de drempel overschrijdt, geeft het BIOS een waarschuwingsgeluid af. Opties zijn: Disabled (standaard), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
    Icoon Fan Fail Warning
    Hiermee kan het systeem een waarschuwingsgeluid afgeven als de ventilator niet is aangesloten of uitvalt. Controleer de ventilatorconditie of ventilatoraansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld)

Systeem


Dit onderdeel geeft informatie over het model van je moederbord en de BIOS-versie. Je kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en handmatig de systeem tijd instellen.
pictogram Toegangsniveau
Toont het huidige toegangsniveau afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het beheerdersniveau kun je wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kun je alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.
pictogram Systeemtaal
Selecteert de standaardtaal die door het BIOS wordt gebruikt.
pictogram Systeemdatum
Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om te schakelen tussen de velden Maand, Dag en Jaar en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
pictogram Systeemtijd
Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. Bijvoorbeeld, 1 uur 's middags is 13:00:00. Gebruik <Enter> om te schakelen tussen de velden Uur, Minuut en Seconde en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.

BIOS


pictogramBootup NumLock State
Schakelt de Numlock-functie in of uit op het numerieke toetsenblok van het toetsenbord na de POST. (Standaard: Aan)
pictogram Security Option
Specificeert of een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer je de BIOS Setup opent.
Na het configureren van dit item, stel je het/de wachtwoord(en) in onder het item Administrator Password/User Password.

pictogramSetup Een wachtwoord is alleen vereist voor het openen van het BIOS Setup-programma.
pictogramSystem Een wachtwoord is vereist voor het opstarten van het systeem en voor het openen van het BIOS Setup-programma. (Standaard)

pictogram Full Screen LOGO Show
Hiermee kun je bepalen of het GIGABYTE-logo moet worden weergegeven tijdens het opstarten van het systeem. Disabled (uitgeschakeld) slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
pictogram Boot Option Priorities
Specificeert de algemene opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" in de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteer je het apparaat met het voorvoegsel "UEFI:".
Of als je een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 7 64-bit, selecteer je het optische station dat de Windows 7 64-bit installatieschijf bevat en het voorvoegsel "UEFI:" heeft.
pictogram Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Specificeert de opstartvolgorde voor een specifiek apparaattype, zoals harde schijven, optische stations, diskettestations en apparaten die de functie Boot from LAN ondersteunen, enz. Druk op <Enter> op dit item om het submenu te openen dat de apparaten van hetzelfde type weergeeft die zijn aangesloten. Dit item is alleen aanwezig als er ten minste één apparaat van dit type is geïnstalleerd.
pictogram Fast Boot
Schakelt Fast Boot in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
pictogram SATA Support

pictogramLast Boot HDD Only Behalve de vorige opstartschijf, zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
pictogramAll Sata Devices Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)

Dit item kan alleen worden geconfigureerd wanneer Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast.

pictogram VGA Support
Hiermee kun je selecteren welk type besturingssysteem je wilt opstarten.

pictogramAuto Schakelt alleen legacy option ROM in.
pictogramEFI Driver Schakelt EFI option ROM in. (Standaard)

Dit item kan alleen worden geconfigureerd wanneer Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast.

pictogramUSB Support

pictogramDisabled Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
pictogramFull Initial Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.
pictogramPartial Initial Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)

Dit item kan alleen worden geconfigureerd wanneer Fast Boot is ingesteld op Enabled (ingeschakeld). Deze functie is uitgeschakeld wanneer Fast Boot is ingesteld op Ultra Fast.

pictogramPS2 Devices Support

pictogramDisabled Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
pictogramEnabled Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)

Dit item kan alleen worden geconfigureerd wanneer Fast Boot is ingesteld op Enabled (ingeschakeld). Deze functie is uitgeschakeld wanneer Fast Boot is ingesteld op Ultra Fast.

pictogramNetWork Stack Driver Support

pictogramDisabled Schakelt opstarten vanaf het netwerk uit. (Standaard)
pictogramEnabled Schakelt opstarten vanaf het netwerk in.

Dit item kan alleen worden geconfigureerd wanneer Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast.

pictogram Next Boot After AC Power Loss

pictogramNormal Boot Schakelt normaal opstarten in bij terugkeer van de wisselstroom. (Standaard)
pictogramFast Boot Behoudt de Fast Boot-instellingen bij terugkeer van de wisselstroom.

Dit item kan alleen worden geconfigureerd wanneer Fast Boot is ingesteld op Enabled (ingeschakeld) of Ultra Fast.

pictogram Mouse Speed
Hiermee kun je de bewegingssnelheid van de muiscursor instellen. (Standaard: 1 X)
pictogramCSM Support
Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-opstartproces te ondersteunen.

pictogramDisabled Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces.
pictogramEnabled Schakelt UEFI CSM in. (Standaard)

pictogramLAN PXE Boot Option ROM
Hiermee kun je selecteren of je de legacy option ROM voor de LAN-controller wilt inschakelen. (Standaard: Uitgeschakeld) Dit item kan alleen worden geconfigureerd wanneer CSM Support is ingesteld op Enabled (ingeschakeld).

pictogramStorage Boot Option Control
Hiermee kun je selecteren of je de UEFI- of legacy option ROM voor de opslagapparaatcontroller wilt inschakelen.

pictogramDo not launch Schakelt option ROM uit.
pictogramLegacy Schakelt alleen legacy option ROM in.
pictogramUEFI Schakelt alleen UEFI option ROM in. (Standaard)

Dit item kan alleen worden geconfigureerd wanneer CSM Support is ingesteld op Enabled (ingeschakeld).

pictogramOther PCI Device
Hiermee kun je selecteren of je de UEFI- of Legacy option ROM wilt inschakelen voor de PCI-apparaatcontroller, anders dan de LAN-, opslagapparaat- en grafische controllers.

pictogramDo not launch Schakelt option ROM uit.
pictogramLegacy Schakelt alleen legacy option ROM in.
pictogramUEFI Schakelt alleen UEFI option ROM in. (Standaard)

Dit item kan alleen worden geconfigureerd wanneer CSM Support is ingesteld op Enabled (ingeschakeld).

pictogramAdministrator Password
Hiermee kun je een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. Je wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. Je moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. In tegenstelling tot het gebruikerswachtwoord, kun je met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
pictogram User Password
Hiermee kun je een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. Je wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. Je moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Met het gebruikerswachtwoord kun je echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.
Om het wachtwoord te annuleren, druk je op <Enter> op het wachtwoorditem en voer je eerst het juiste wachtwoord in wanneer je om het wachtwoord wordt gevraagd. Wanneer je om een nieuw wachtwoord wordt gevraagd, druk je op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer je wordt gevraagd om te bevestigen.
OPMERKING: Voordat je het gebruikerswachtwoord instelt, moet je eerst het beheerderswachtwoord instellen.

Randapparatuur

Initial Display Output
Specificeert de eerste initiatie van de monitorweergave vanaf de geïnstalleerde PCI Express-videokaart of de onboard graphics.

IGFX Stelt de onboard graphics in als de eerste weergave.
PCIe 1 Slot Stelt de videokaart op de PCIEX16-slot in als de eerste weergave. (Standaard)

OnBoard LAN Controller
Schakelt de onboard LAN-functie in of uit. (Standaard: Ingeschakeld)
Als u een netwerkkaart van een derde partij wilt installeren in plaats van de onboard LAN te gebruiken, zet u dit item op Disabled (Uitgeschakeld).
Above 4G Decoding
Schakelt 64-bit apparaten in of uit om te worden gedecodeerd in een adresruimte boven 4 GB (alleen als uw systeem 64-bit PCI-decodering ondersteunt). Zet op Enabled (Ingeschakeld) als er meer dan één geavanceerde videokaart is geïnstalleerd en hun drivers niet kunnen worden gestart bij het openen van het besturingssysteem (vanwege de beperkte geheugenadresruimte van 4 GB). (Standaard: Uitgeschakeld)
Intel Platform Trust Technology (PTT)
Schakelt Intel® PTT-technologie in of uit. (Standaard: Uitgeschakeld)
Software Guard Extensions (SGX)
Schakelt de Intel® Software Guard Extensions-technologie in of uit. Deze functie stelt legale software in staat om in een veilige omgeving te werken en beschermt de software tegen aanvallen van kwaadaardige software. Met de optie Software Controlled (Softwaregestuurd) kunt u deze functie in- of uitschakelen met een door Intel geleverde applicatie. (Standaard: Softwaregestuurd)

  • OffBoard SATA Controller Configuration
    Geeft informatie weer over uw PCIe SSD indien geïnstalleerd.
  • Trusted Computing
    Schakelt Trusted Platform Module (TPM) in of uit.
  • Super IO Configuration
    Serial Port
    Schakelt de onboard seriële poort in of uit. (Standaard: Ingeschakeld)
    Parallel Port
    Schakelt de onboard parallelle poort in of uit. (Standaard: Ingeschakeld)
  • Intel(R) Bios Guard Technology
    Schakelt de Intel® BIOS Guard-functie in of uit, die het BIOS beschermt tegen kwaadaardige aanvallen.
  • USB Configuration & Legacy USB Support
    Maakt het mogelijk om USB-toetsenbord/muis te gebruiken in MS-DOS. (Standaard: Ingeschakeld)
    XHCI Hand-off
    Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Uitgeschakeld)
    USB Mass Storage Driver Support
    Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
    Port 60/64 Emulation
    Schakelt emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy-ondersteuning voor USB-toetsenborden/muizen in MS-DOS of in een besturingssysteem dat USB-apparaten niet native ondersteunt. (Standaard: Ingeschakeld)
    Mass Storage Devices
    Geeft een lijst weer van aangesloten USB-opslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.
  • Network Stack Configuration
    Network Stack
    Schakelt het opstarten vanaf het netwerk uit of in om een GPT-indeling OS te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
    Ipv4 PXE Support
    Schakelt IPv4 PXE-ondersteuning in of uit. Dit item is alleen configureerbaar wanneer Network Stack (Netwerkstack) is ingeschakeld.
    Ipv4 HTTP Support
    Schakelt HTTP-bootondersteuning voor IPv4 in of uit. Dit item is alleen configureerbaar wanneer Network Stack (Netwerkstack) is ingeschakeld.
    Ipv6 PXE Support
    Schakelt IPv6 PXE-ondersteuning in of uit. Dit item is alleen configureerbaar wanneer Network Stack (Netwerkstack) is ingeschakeld.
    Ipv6 HTTP Support
    Schakelt HTTP-bootondersteuning voor IPv6 in of uit. Dit item is alleen configureerbaar wanneer Network Stack (Netwerkstack) is ingeschakeld.
    PXE boot wait time
    Hiermee kunt u configureren hoe lang u wilt wachten voordat u op <Esc> kunt drukken om het PXE-bootproces af te breken. Dit item is alleen configureerbaar wanneer Network Stack (Netwerkstack) is ingeschakeld. (Standaard: 0)
    Media detect count
    Hiermee kunt u instellen hoe vaak de aanwezigheid van media moet worden gecontroleerd. Dit item is alleen configureerbaar wanneer
    Network Stack (Netwerkstack) is ingeschakeld. (Standaard: 1)
  • NVMe Configuration
    Geeft informatie weer over uw PCIe SSD indien geïnstalleerd.
  • SATA And RST Configuration & SATA Controller(s)
    Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
    SATA Mode Selection
    Hiermee kunt u bepalen of de in de chipset geïntegreerde SATA-controller moet worden geconfigureerd in AHCI-modus.
    AHCI Configureert de SATA-controllers in AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee de opslagdriver geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot plug. (Standaard)
    Aggressive LPM Support
    Schakelt de energiebesparingsfunctie ALPM (Aggressive Link Power Management) in of uit voor de Chipset SATA-controllers. (Standaard: Ingeschakeld)
    Port 0/1/2/3
    Schakelt elke SATA-poort in of uit. (Standaard: Ingeschakeld)
    Hot plug
    Schakelt de hot-plug-mogelijkheid voor elke SATA-poort in of uit. (Standaard: Uitgeschakeld)
    Configured as eSATA
    Schakelt ondersteuning voor externe SATA-apparaten in of uit.

Chipset


VT-d (Note)
Schakelt Intel® Virtualization Technology for Directed I/O in of uit. (Standaard: Ingeschakeld)
Internal Graphics
Schakelt de onboard graphics-functie in of uit. (Standaard: Auto)
DVMT Pre-Allocated
Hiermee kunt u de grootte van het onboard graphics-geheugen instellen. Opties zijn: 32M~1024M. (Standaard: 64M)
DVMT Total Gfx Mem
Hiermee kunt u de DVMT-geheugengrootte van de onboard graphics toewijzen. Opties zijn: 128M, 256M, MAX. (Standaard: 256M)
Audio Controller
Schakelt de onboard audiofunctie in of uit. (Standaard: Ingeschakeld)
Als u een audio-kaart van een derde partij wilt installeren in plaats van de onboard audio te gebruiken, zet u dit item op Uitgeschakeld.
High Precision Timer
Schakelt High Precision Event Timer (HPET) in het besturingssysteem in of uit. (Standaard: Ingeschakeld) & IOAPIC 24-119 Entries
Schakelt deze functie in of uit. (Standaard: Ingeschakeld)
(Note (Opmerking)) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt. Voor meer informatie over de unieke functies van Intel® CPU's, gaat u naar de website van Intel.

Stroom


Platform Power Management
Schakelt de functie Active State Power Management (ASPM) in of uit. (Standaard: Ingeschakeld)
PEG ASPM
Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de CPU PEG-bus. Dit item kan alleen worden geconfigureerd wanneer Platform Power Management is ingesteld op Enabled (Ingeschakeld). (Standaard: Uitgeschakeld)
PCH ASPM
Hiermee kunt u de ASPM-modus configureren voor het apparaat dat is aangesloten op de PCI Express-bus van de chipset. Dit item kan alleen worden geconfigureerd wanneer Platform Power Management is ingesteld op Enabled (Ingeschakeld). (Standaard: Uitgeschakeld)
DMI ASPM
Hiermee kunt u de ASPM-modus configureren voor zowel de CPU-zijde als de chipset-zijde van de DMI-verbinding. Dit item kan alleen worden geconfigureerd wanneer Platform Power Management is ingesteld op Enabled (Ingeschakeld). (Standaard: Ingeschakeld)
AC BACK
Bepaalt de status van het systeem na terugkeer van stroom na een AC-stroomuitval.

Memory Het systeem keert terug naar de laatst bekende actieve status bij terugkeer van de wisselstroom.
Always On Het systeem wordt ingeschakeld bij terugkeer van de wisselstroom.
Always Off Het systeem blijft uitgeschakeld bij terugkeer van de wisselstroom. (Standaard)

Power On By Keyboard
Hiermee kan het systeem worden ingeschakeld door een PS/2-toetsenbord wake-up event.
Opmerking: om deze functie te gebruiken, hebt u een ATX-voeding nodig die minstens 1A levert op de +5VSB-leiding.

Disabled Schakelt deze functie uit. (Standaard)
Password Stel een wachtwoord in met 1~5 tekens om het systeem in te schakelen.
Keyboard 98 Druk op de POWER-knop op het Windows 98-toetsenbord om het systeem in te schakelen.
Any Key Druk op een willekeurige toets om het systeem in te schakelen.

Power On Password
Stel het wachtwoord in wanneer Power On By Keyboard is ingesteld op Password (Wachtwoord).
Druk op <Enter> op dit item en stel een wachtwoord in met maximaal 5 tekens en druk vervolgens op <Enter> om te accepteren. Om het systeem in te schakelen, voert u het wachtwoord in en drukt u op <Enter>.
Opmerking: Om het wachtwoord te annuleren, drukt u op <Enter> op dit item. Wanneer u om het wachtwoord wordt gevraagd, drukt u nogmaals op <Enter> zonder het wachtwoord in te voeren om de wachtwoordinstellingen te wissen.
Power On By Mouse
Hiermee kan het systeem worden ingeschakeld door een PS/2-muis wake-up event.
Opmerking: om deze functie te gebruiken, hebt u een ATX-voeding nodig die minstens 1A levert op de +5VSB-leiding.

Disabled Schakelt deze functie uit. (Standaard)
Move Beweeg de muis om het systeem in te schakelen.
Double Click Dubbelklik op de linkerknop van de muis om het systeem in te schakelen.

ErP
Bepaalt of het systeem het minste stroom verbruikt in de S5-status (afsluiten). (Standaard: Uitgeschakeld)
Opmerking: wanneer dit item is ingesteld op Enabled (Ingeschakeld), zijn de volgende functies niet beschikbaar: Hervatten via alarm, inschakelen via muis en inschakelen via toetsenbord.
Soft-Off by PWR-BTTN
Configureert de manier om de computer in MS-DOS-modus uit te schakelen met behulp van de aan/uit-knop.
Instant-Off (Direct uit) Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard) Delay 4 Sec. (4 seconden vertraging) Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem in de sluimerstand.
Resume by Alarm
Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld) Als dit is ingeschakeld, stelt u de datum en tijd als volgt in:
Wake up day (Wakker worden dag): Schakel het systeem in op een bepaald tijdstip op elke dag of op een specifieke dag in een maand.
Wake up hour/minute/second (Wakker worden uur/minuut/seconde): Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.
Opmerking: wanneer u deze functie gebruikt, vermijd dan onvoldoende afsluiten vanuit het besturingssysteem of het verwijderen van de wisselstroom, anders zijn de instellingen mogelijk niet effectief.
Power Loading
Schakelt dummy load in of uit. Wanneer de voeding een lage belasting heeft, wordt een zelfbescherming geactiveerd die ervoor zorgt dat deze wordt uitgeschakeld of defect raakt. Als dit gebeurt, stel dit dan in op Enabled (Ingeschakeld). Auto laat het BIOS automatisch deze instelling configureren. (Standaard: Auto)
CEC 2019 Ready
Hiermee kunt u selecteren of het systeem het stroomverbruik mag aanpassen wanneer het zich in de status afsluiten, inactief of stand-by bevindt om te voldoen aan de CEC (California Energy Commission) 2019-normen. (Standaard: Uitgeschakeld)
RC6(Render Standby)
Hiermee kunt u bepalen of de ingebouwde grafische kaart in de stand-by modus mag gaan om het stroomverbruik te verminderen. (Standaard: Ingeschakeld)

Opslaan & afsluiten

Save & Exit Setup
Druk op <Enter> op dit item en selecteer Yes (Ja). Dit slaat de wijzigingen op in de CMOS en sluit het BIOS Setup-programma af. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup Main Menu.
Exit Without Saving
Druk op <Enter> op dit item en selecteer Yes (Ja). Dit sluit de BIOS Setup af zonder de wijzigingen die in BIOS Setup zijn aangebracht op te slaan in de CMOS. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup Main Menu. & Load Optimized Defaults
Druk op <Enter> op dit item en selecteer Yes (Ja) om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem optimaal te werken. Laad altijd de geoptimaliseerde standaardinstellingen na het updaten van het BIOS of na het wissen van de CMOS-waarden.
Boot Override
Hiermee kunt u een apparaat selecteren om direct van op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes (Ja) om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en start op vanaf dat apparaat.
Save Profiles
Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profile 1~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het profiel op te slaan op uw opslagapparaat.
Load Profiles
Als uw systeem instabiel wordt en u de BIOS-standaardinstellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder het gedoe van het opnieuw configureren van de BIOS-instellingen. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het eerder gemaakte profiel van uw opslagapparaat in te voeren of het profiel automatisch door het BIOS te laten maken, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).

Installatie van stuurprogramma's

informatie

  • Installeer eerst het besturingssysteem voordat u de stuurprogramma's installeert.
  • Nadat u het besturingssysteem hebt geïnstalleerd, plaatst u de stuurprogrammadisk van het moederbord in uw optische drive. Klik op het bericht "Tik om te kiezen wat er met deze schijf moet gebeuren" in de rechterbovenhoek van het scherm en selecteer "RunRun.exe." (Of ga naar Deze computer, dubbelklik op de optische drive en voer het programma Run.exe uit.)

"Xpress Install" (Xpress installatie) scant automatisch uw systeem en geeft vervolgens een lijst weer van alle stuurprogramma's die worden aanbevolen om te installeren. U kunt op de knop Xpress Install (Xpress installatie) klikken en "Xpress Install" (Xpress installatie) zal alle geselecteerde stuurprogramma's installeren. Of klik op het pijltje pictogram om de stuurprogramma's die u nodig hebt individueel te installeren.

Bezoek de website van GIGABYTE voor meer software-informatie.

Bezoek de website van GIGABYTE voor meer informatie over het oplossen van problemen.

Uw moederbordrevisie identificeren
Het revisienummer op uw moederbord ziet er zo uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het moederbord-BIOS, de stuurprogramma's bijwerkt of wanneer u op zoek bent naar technische informatie.
Voorbeeld:
Uw moederbordrevisie identificeren

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Gigabyte H310M DS2 Handleiding

Beschikbare talen

Gerelateerde Handleidingen voor Gigabyte H310M DS2

Inhoudsopgave
