Příručka k Gigabyte H310M DS2

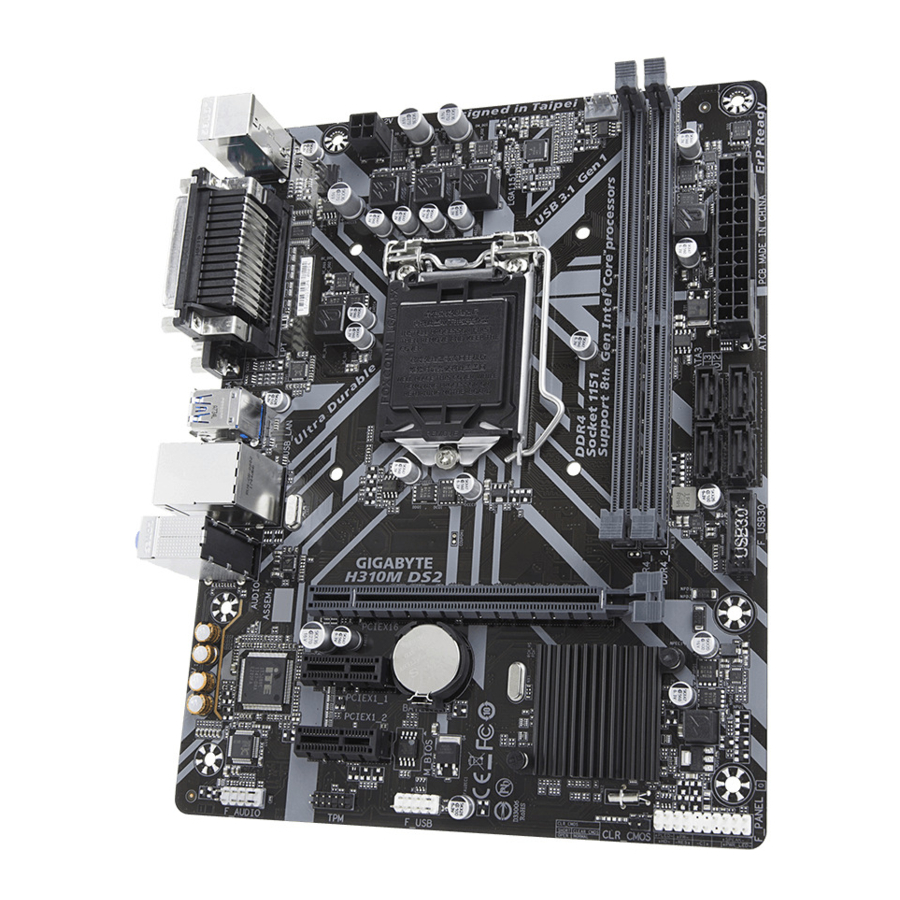

Rozložení základní desky H310M DS2

Obsah balení

• Základní deska H310M DS2
• Disk s ovladači základní desky
• Dva SATA kabely
• Uživatelská příručka
• I/O Shield

* Výše uvedený obsah balení slouží pouze jako reference a skutečné položky závisí na balení produktu, které získáte. Obsah balení se může změnit bez upozornění.

Instalace hardwaru

Bezpečnostní opatření při instalaci

Základní deska obsahuje četné citlivé elektronické obvody a součástky, které se mohou poškodit v důsledku elektrostatického výboje (ESD). Před instalací si pečlivě přečtěte uživatelskou příručku a dodržujte následující postupy:

• Před instalací se ujistěte, že je skříň vhodná pro základní desku.
• Před instalací neodstraňujte ani nepoškozujte nálepku S/N (sériové číslo) základní desky nebo záruční nálepku poskytnutou vaším prodejcem. Tyto nálepky jsou nutné pro ověření záruky.
• Před instalací nebo demontáží základní desky nebo jiných hardwarových komponent vždy odpojte napájení střídavým proudem vytažením napájecího kabelu ze zásuvky.
• Při připojování hardwarových komponent k interním konektorům na základní desce se ujistěte, že jsou pevně a bezpečně připojeny.
• Při manipulaci se základní deskou se nedotýkejte žádných kovových vodičů nebo konektorů.
• Při manipulaci s elektronickými součástkami, jako je základní deska, CPU nebo paměť, je nejlepší nosit antistatický náramek (ESD). Pokud antistatický náramek nemáte, mějte ruce suché a nejprve se dotkněte kovového předmětu, abyste odstranili statickou elektřinu.
• Před instalací základní desky ji umístěte na antistatickou podložku nebo do elektrostatického stínícího obalu.
• Před připojením nebo odpojením napájecího kabelu ze základní desky se ujistěte, že je napájecí zdroj vypnutý.
• Před zapnutím napájení se ujistěte, že bylo nastaveno napětí napájecího zdroje podle místní normy napětí.
• Před použitím produktu ověřte, zda jsou připojeny všechny kabely a napájecí konektory hardwarových komponent.
• Abyste zabránili poškození základní desky, zabraňte kontaktu šroubů s obvody základní desky nebo jejími součástmi.
• Ujistěte se, že na základní desce nebo uvnitř počítačové skříně nezůstaly žádné zbylé šrouby nebo kovové součásti.
• Neumisťujte počítačový systém na nerovný povrch.
• Neumisťujte počítačový systém do prostředí s vysokou teplotou nebo vlhkostí.
• Zapnutí napájení počítače během procesu instalace může vést k poškození součástí systému i k fyzickému poškození uživatele.
• Pokud si nejste jisti některým z instalačních kroků nebo máte problém související s používáním produktu, poraďte se s certifikovaným technikem počítačů.
• Pokud používáte adaptér, prodlužovací napájecí kabel nebo rozvodku, ujistěte se, že jste se seznámili s pokyny pro instalaci a/nebo uzemnění.

Specifikace produktu

* Společnost GIGABYTE si vyhrazuje právo provádět jakékoli změny ve specifikacích produktu a informacích souvisejících s produktem bez předchozího upozornění.

Seznamy podporovaných procesorů, paměťových modulů a SSD naleznete na webových stránkách společnosti GIGABYTE.

Nejnovější verze aplikací si můžete stáhnout na webových stránkách společnosti GIGABYTE na stránce Support\Utility List (Podpora/Seznam utilit).

Instalace CPU

Před zahájením instalace CPU si přečtěte následující pokyny:

• Ujistěte se, že základní deska podporuje CPU. (Nejnovější seznam podporovaných procesorů naleznete na webových stránkách společnosti GIGABYTE.)
• Před instalací CPU vždy vypněte počítač a odpojte napájecí kabel ze zásuvky, abyste zabránili poškození hardwaru.
• Vyhledejte kolík číslo jedna CPU. Pokud je CPU orientován nesprávně, nelze jej vložit. (Nebo můžete vyhledat zářezy na obou stranách CPU a zarovnávací klíče na patici CPU.)
• Naneste rovnoměrnou a tenkou vrstvu teplovodivé pasty na povrch CPU.
• Pokud není nainstalován chladič CPU, nezapínejte počítač, jinak může dojít k přehřátí a poškození CPU.
• Nastavte frekvenci hostitele CPU podle specifikací CPU. Nedoporučuje se nastavovat frekvenci systémové sběrnice nad rámec hardwarových specifikací, protože nesplňuje standardní požadavky pro periferie. Pokud si přejete nastavit frekvenci nad rámec standardních specifikací, proveďte to podle specifikací vašeho hardwaru, včetně CPU, grafické karty, paměti, pevného disku atd.

Instalace CPU
Vyhledejte zarovnávací klíče na patici CPU základní desky a zářezy na CPU.

Před vložením CPU neodstraňujte kryt patice CPU. Během procesu opětovného zapojení páky po vložení CPU může automaticky vyskočit z přítlačné desky.

Instalace paměti

Před zahájením instalace paměti si přečtěte následující pokyny:

• Ujistěte se, že základní deska podporuje paměť. Doporučuje se používat paměť stejné kapacity, značky, rychlosti a čipů. (Nejnovější podporované rychlosti paměti a paměťové moduly naleznete na webových stránkách společnosti GIGABYTE.)
• Před instalací paměti vždy vypněte počítač a odpojte napájecí kabel ze zásuvky, abyste zabránili poškození hardwaru.
• Paměťové moduly mají spolehlivou konstrukci. Paměťový modul lze nainstalovat pouze jedním směrem. Pokud nemůžete paměť vložit, změňte směr.

Konfigurace dvoukanálové paměti
Tato základní deska poskytuje dvě paměťové patice a podporuje technologii Dual Channel. Po instalaci paměti systém BIOS automaticky rozpozná specifikace a kapacitu paměti. Povolení režimu dvoukanálové paměti zdvojnásobí původní šířku pásma paměti.
Podrobnosti o instalaci hardwaru naleznete na webových stránkách společnosti GIGABYTE.

Dvě paměťové patice DDR4 jsou rozděleny do dvou kanálů a každý kanál má jednu paměťovou patici, jak následuje:
Kanál A: DDR4_1
Kanál B: DDR4_2
Kvůli omezením CPU si před instalací paměti v režimu Dual Channel přečtěte následující pokyny.

1. Režim Dual Channel nelze povolit, pokud je nainstalován pouze jeden paměťový modul.
2. Při povolování režimu Dual Channel se dvěma paměťovými moduly se doporučuje používat paměť stejné kapacity, značky, rychlosti a čipů.

Instalace rozšiřující karty

Před zahájením instalace rozšiřující karty si přečtěte následující pokyny:

• Ujistěte se, že základní deska podporuje rozšiřující kartu. Pečlivě si přečtěte příručku, která byla dodána s vaší rozšiřující kartou.
• Před instalací rozšiřující karty vždy vypněte počítač a odpojte napájecí kabel ze zásuvky, abyste zabránili poškození hardwaru.

Konektory zadního panelu

1. Port USB 2.0/1.1
   Port USB podporuje specifikaci USB 2.0/1.1. Použijte tento port pro zařízení USB.
2. Port klávesnice/myši PS/2
   Použijte tento port pro připojení myši nebo klávesnice PS/2.
3. Paralelní port
   Použijte paralelní port pro připojení zařízení, jako je tiskárna, skener atd. Paralelní port se také nazývá port tiskárny.
4. Sériový port
   Použijte sériový port pro připojení zařízení, jako je myš, modem nebo jiná periferní zařízení.
5. Port D-Sub
   Port D-Sub podporuje 15kolíkový konektor D-Sub a podporuje maximální rozlišení 1920x1200@60 Hz (skutečná podporovaná rozlišení závisí na používaném monitoru). Připojte k tomuto portu monitor, který podporuje připojení D-Sub.
6. Port USB 3.1 Gen 1
   Port USB 3.1 Gen 1 podporuje specifikaci USB 3.1 Gen 1 a je kompatibilní se specifikací USB 2.0. Použijte tento port pro zařízení USB.
7. Port RJ-45 LAN
   Gigabitový ethernetový LAN port poskytuje připojení k internetu s rychlostí až 1 Gbps. Následuje popis stavů LED portu LAN.

   LED připojení/rychlosti:

   Stav	Popis
   Oranžová	Rychlost přenosu dat 1 Gbps
   Zelená	Rychlost přenosu dat 100 Mbps
   Vypnuto	Rychlost přenosu dat 10 Mbps

   LED aktivity:

   Stav	Popis
   Bliká	Probíhá přenos nebo příjem dat
   Vypnuto	Neprobíhá žádný přenos ani příjem dat

8. Vstup linky/Výstup zadního reproduktoru (modrý)
   Vstupní konektor linky. Použijte tento audio konektor pro linková zařízení, jako je optická mechanika, walkman atd.
9. Výstup linky/Výstup předního reproduktoru (zelený)
   Výstupní konektor linky. Pro lepší kvalitu zvuku doporučujeme připojit sluchátka/reproduktor k tomuto konektoru (skutečné efekty se mohou lišit podle použitého zařízení).
10. Vstup mikrofonu/Výstup středového/subwooferového reproduktoru (růžový)
    Vstupní konektor mikrofonu.
    Konfigurace audio konektorů:

    Konektor	Sluchátka/ 2kanálové	4kanálové	6kanálové	8kanálové
    Vstup linky/Výstup zadního reproduktoru
    Výstup linky/Výstup předního reproduktoru
    Vstup mikrofonu/Výstup středového/subwooferového reproduktoru
    Výstup linky předního panelu/Výstup bočního reproduktoru

Pro konfiguraci 7.1kanálového zvuku musíte použít audio modul HD na předním panelu a povolit funkci vícekanálového zvuku prostřednictvím zvukového ovladače.

• Při odpojování kabelu připojeného ke konektoru zadního panelu nejprve odpojte kabel od zařízení a poté jej odpojte od základní desky.
• Při odpojování kabelu jej vytáhněte rovně z konektoru. Nekývejte jím ze strany na stranu, abyste zabránili elektrickému zkratu uvnitř konektoru kabelu.

Podrobnosti o konfiguraci zvukového softwaru naleznete na webových stránkách společnosti GIGABYTE.

Interní konektory

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN
5. SATA3 0/1/2/3
6. F_PANEL

7. F_AUDIO
8. F_USB30
9. F_USB
10. TPM
11. CLR_CMOS
12. BAT

Před připojením externích zařízení si přečtěte následující pokyny:

• Nejprve se ujistěte, že vaše zařízení jsou kompatibilní s konektory, které chcete připojit.
• Před instalací zařízení se ujistěte, že jste zařízení i počítač vypnuli. Odpojte napájecí kabel ze zásuvky, abyste zabránili poškození zařízení.
• Po instalaci zařízení a před zapnutím počítače se ujistěte, že je kabel zařízení bezpečně připojen ke konektoru na základní desce.

ATX_12V/ATX (2x2 12V napájecí konektor a 2x12 hlavní napájecí konektor)
Pomocí napájecího konektoru může napájecí zdroj dodávat dostatečně stabilní napájení všem komponentám na základní desce. Před připojením napájecího konektoru se nejprve ujistěte, že je napájecí zdroj vypnutý a všechna zařízení jsou správně nainstalována. Napájecí konektor má spolehlivou konstrukci. Připojte napájecí kabel ke konektoru napájení ve správné orientaci.
12V napájecí konektor napájí hlavně CPU. Pokud není 12V napájecí konektor připojen, počítač se nespustí.
Pro splnění požadavků na rozšíření se doporučuje použít napájecí zdroj, který vydrží vysokou spotřebu energie (500 W nebo více). Pokud je použit napájecí zdroj, který neposkytuje požadovaný výkon, může to vést k nestabilnímu nebo nespustitelnému systému.

ATX_12V:

Číslo pinu	Definice
1	GND
2	GND
3	+12V
4	+12V

ATX:

Číslo pinu	Definice	Číslo pinu	Definice
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Only for 2x12-pin ATX)	23	+5V (Only for 2x12-pin ATX)
12	3.3V (Only for 2x12-pin ATX)	24	GND (Only for 2x12-pin ATX)

CPU_FAN/SYS_FAN (konektory ventilátorů)
Všechny konektory ventilátorů na této základní desce jsou 4kolíkové. Většina konektorů ventilátorů má spolehlivou konstrukci pro zasunutí. Při připojování kabelu ventilátoru jej nezapomeňte připojit ve správné orientaci (černý vodič konektoru je zemnící vodič). Funkce ovládání otáček vyžaduje použití ventilátoru s konstrukcí pro ovládání otáček. Pro optimální odvod tepla se doporučuje instalovat systémový ventilátor uvnitř šasi.

Číslo pinu	Definice
1	GND
2	Řízení rychlosti napětí
3	Senzor
4	PWM řízení rychlosti

• Ujistěte se, že jste připojili kabely ventilátorů ke konektorům ventilátorů, aby nedošlo k přehřátí procesoru a systému. Přehřátí může vést k poškození procesoru nebo k zablokování systému.
• Tyto konektory ventilátorů nejsou konfigurační propojovací bloky. Nepokládejte na konektory propojovací krytku.

SATA3 0/1/2/3 (SATA 6Gb/s konektory)
Konektory SATA odpovídají standardu SATA 6Gb/s a jsou kompatibilní se standardem SATA 3Gb/s a SATA 1.5Gb/s. Každý konektor SATA podporuje jedno zařízení SATA.

Číslo pinu	Definice
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Chcete-li povolit funkci hot-plugging pro porty SATA, přečtěte si kapitolu "Nastavení systému BIOS", "Periferní zařízení\Konfigurace SATA a RST", kde najdete další informace.

F_PANEL (konektor čelního panelu)
Připojte vypínač napájení, resetovací spínač, reproduktor, spínač/senzor narušení šasi a indikátor stavu systému na šasi k tomuto konektoru podle níže uvedeného schématu pinů. Před připojením kabelů si všimněte kladných a záporných pinů.

• PLED/PWR_LED (Power LED):
  Připojuje se k indikátoru stavu napájení na čelním panelu šasi. LED dioda svítí, když je systém v provozu. LED dioda nesvítí, když je systém ve spánkovém režimu S3/S4 nebo je vypnutý (S5).

  Stav systému	LED
  S0	Zapnuto
  S3/S4/S5	Vypnuto

• PW (vypínač napájení):
  Připojuje se k vypínači napájení na čelním panelu šasi. Můžete konfigurovat způsob vypnutí systému pomocí vypínače napájení (více informací naleznete v kapitole "BIOS Setup," "Power").
• SPEAK (reproduktor):
  Připojuje se k reproduktoru na čelním panelu šasi. Systém hlásí stav spouštění systému vydáváním zvukového signálu. Pokud při spuštění systému nejsou zjištěny žádné problémy, uslyšíte jedno krátké pípnutí.
• HD (LED indikující aktivitu pevného disku):
  Připojuje se k LED indikující aktivitu pevného disku na čelním panelu šasi. LED dioda svítí, když pevný disk čte nebo zapisuje data.
• RES (resetovací spínač):
  Připojuje se k resetovacímu spínači na čelním panelu šasi. Stisknutím resetovacího spínače restartujte počítač, pokud počítač zamrzne a nepodaří se provést normální restart.
• CI (konektor pro narušení šasi):
  Připojuje se ke spínači/senzoru narušení šasi na šasi, který dokáže zjistit, zda byl sejmut kryt šasi. Tato funkce vyžaduje šasi se spínačem/senzorem narušení šasi.
• NC: Bez připojení.
  Konstrukce čelního panelu se může lišit podle šasi. Modul čelního panelu se skládá hlavně z vypínače napájení, resetovacího spínače, LED napájení, LED indikující aktivitu pevného disku, reproduktoru atd. Při připojování modulu čelního panelu šasi k tomuto konektoru se ujistěte, že se přiřazení vodičů a pinů správně shodují.

F_AUDIO (konektor pro audio na čelním panelu)
Konektor pro audio na čelním panelu podporuje High Definition audio (HD). K tomuto konektoru můžete připojit audio modul čelního panelu šasi. Ujistěte se, že se přiřazení vodičů konektoru modulu shoduje s přiřazením pinů konektoru základní desky. Nesprávné připojení konektoru modulu a konektoru základní desky způsobí, že zařízení nebude fungovat, nebo se dokonce poškodí.

Číslo pinu	Definice	Číslo pinu	Definice
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Některé šasi poskytují audio modul čelního panelu, který má na každém vodiči oddělené konektory namísto jediné zástrčky. Pro informace o připojení audio modulu čelního panelu, který má různá přiřazení vodičů, kontaktujte výrobce šasi.

F_USB30 (konektor USB 3.1 Gen 1)
Konektor odpovídá specifikaci USB 3.1 Gen 1 a USB 2.0 a může poskytovat dva porty USB. Pro zakoupení volitelného 3,5" čelního panelu, který poskytuje dva porty USB 3.1 Gen 1, kontaktujte místního prodejce.

Číslo pinu	Definice	Číslo pinu	Definice
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

F_USB (konektor USB 2.0/1.1)
Konektor odpovídá specifikaci USB 2.0/1.1. Každý konektor USB může poskytovat dva porty USB prostřednictvím volitelné USB konzoly. Pro zakoupení volitelné USB konzoly kontaktujte místního prodejce.

Číslo pinu	Definice	Číslo pinu	Definice
1	Power (5V)	6	USB DY+
2	Power (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

• Nezapojujte kabel konzoly IEEE 1394 (2x5-pin) do konektoru USB 2.0/1.1.
• Před instalací USB konzoly se ujistěte, že jste vypnuli počítač a odpojili napájecí kabel ze zásuvky, abyste předešli poškození USB konzoly.

TPM (konektor Trusted Platform Module)
K tomuto konektoru můžete připojit TPM (Trusted Platform Module).

Číslo pinu	Definice	Číslo pinu	Definice
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	No Pin	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

CLR_CMOS (propojka Clear CMOS)
Použijte tuto propojku k vymazání konfigurace systému BIOS a resetování hodnot CMOS do továrního nastavení. Chcete-li vymazat hodnoty CMOS, dotkněte se kovovým předmětem, například šroubovákem, obou pinů po dobu několika sekund.

	Open: Normal
	Short: Clear CMOS Values

• Před vymazáním hodnot CMOS vždy vypněte počítač a odpojte napájecí kabel ze zásuvky.
• Po restartování systému přejděte do nastavení systému BIOS a načtěte výchozí tovární nastavení (vyberte možnost Load Optimized Defaults (Načíst optimalizované výchozí hodnoty)) nebo ručně nakonfigurujte nastavení systému BIOS (viz kapitola "Nastavení systému BIOS" pro konfigurace systému BIOS).

BAT (baterie)
Baterie napájí, aby se hodnoty (například konfigurace systému BIOS, informace o datu a času) v CMOS uchovaly, když je počítač vypnutý. Baterii vyměňte, když napětí baterie klesne na nízkou úroveň, jinak nemusí být hodnoty CMOS přesné nebo se mohou ztratit.
Hodnoty CMOS můžete vymazat vyjmutím baterie:

1. Vypněte počítač a odpojte napájecí kabel.
2. Jemně vyjměte baterii z držáku baterie a počkejte jednu minutu. (Nebo použijte kovový předmět, například šroubovák, a dotkněte se kladných a záporných svorek držáku baterie, aby se na 5 sekund zkratovaly.)
3. Vyměňte baterii.
4. Zapojte napájecí kabel a restartujte počítač.

• Před výměnou baterie vždy vypněte počítač a odpojte napájecí kabel.
• Vyměňte baterii za ekvivalentní. Pokud je baterie vyměněna za nesprávný model, může dojít k poškození vašich zařízení.
• Pokud si nejste jisti modelem baterie nebo si nejste jisti, zda můžete baterii sami vyměnit, obraťte se na místo zakoupení nebo na místního prodejce.
• Při instalaci baterie dbejte na orientaci kladné strany (+) a záporné strany (-) baterie (kladná strana by měla směřovat nahoru).
• S použitými bateriemi je nutné nakládat v souladu s místními environmentálními předpisy.

Nastavení BIOS

BIOS (Basic Input and Output System) zaznamenává hardwarové parametry systému do CMOS na základní desce. Mezi jeho hlavní funkce patří provádění autotestu po zapnutí (POST) při spuštění systému, ukládání parametrů systému a načítání operačního systému atd. BIOS obsahuje program BIOS Setup, který uživateli umožňuje upravit základní nastavení konfigurace systému nebo aktivovat určité funkce systému.
Když je vypnuto napájení, baterie na základní desce dodává potřebnou energii do CMOS, aby se hodnoty konfigurace v CMOS uchovaly.
Pro přístup k programu BIOS Setup stiskněte klávesu <Delete> během POST, když je zapnuto napájení.
Chcete-li upgradovat systém BIOS, použijte buď nástroj GIGABYTE Q-Flash nebo @BIOS.

• Q-Flash umožňuje uživateli rychle a snadno upgradovat nebo zálohovat systém BIOS bez vstupu do operačního systému.
• @BIOS je nástroj pro systém Windows, který vyhledává a stahuje nejnovější verzi systému BIOS z Internetu a aktualizuje systém BIOS.

• Protože aktualizace systému BIOS je potenciálně riskantní, pokud nenarazíte na problémy při používání aktuální verze systému BIOS, doporučuje se systém BIOS neaktualizovat. Chcete-li systém BIOS aktualizovat, provádějte to opatrně. Neodborná aktualizace systému BIOS může vést k poruše systému.
• Doporučuje se neměnit výchozí nastavení (pokud to není nutné), aby se zabránilo nestabilitě systému nebo jiným neočekávaným výsledkům. Neodborná změna nastavení může vést k selhání spuštění systému. Pokud k tomu dojde, zkuste vymazat hodnoty CMOS a resetovat desku na výchozí hodnoty. (Informace o tom, jak vymazat hodnoty CMOS, naleznete v části „Load Optimized Defaults“ v této kapitole nebo v úvodech o baterii/propojce pro vymazání CMOS.)

Úvodní obrazovka

Při spuštění počítače se zobrazí následující úvodní obrazovka s logem. (Vzorová verze systému BIOS: F1a)

Existují dva různé režimy BIOS, jak je uvedeno níže, a mezi těmito dvěma režimy můžete přepínat pomocí klávesy <F2>. Režim Classic Setup poskytuje podrobné nastavení systému BIOS. Klávesami se šipkami na klávesnici se můžete pohybovat mezi položkami a stisknutím klávesy <Enter> potvrdit nebo vstoupit do podnabídky. Nebo můžete pomocí myši vybrat požadovanou položku. Easy Mode umožňuje uživatelům rychle zobrazit aktuální informace o systému nebo provádět úpravy pro optimální výkon. V Easy Mode můžete pomocí myši procházet konfiguračními položkami.

• Pokud systém není obvykle stabilní, vyberte položku Load Optimized Defaults (Načíst optimalizovaná výchozí nastavení) a nastavte systém na výchozí hodnoty.
• Nabídky nastavení systému BIOS popsané v této kapitole jsou pouze orientační a mohou se lišit v závislosti na verzi systému BIOS.

Hlavní nabídka

Funkční klávesy klasického nastavení

<><>	Přesunutím pruhu výběru vyberte nabídku nastavení
<><>	Přesuňte pruh výběru a vyberte konfigurační položku v nabídce
<Enter>	Spusťte příkaz nebo vstupte do nabídky
<+>/<Page Up>	Zvyšte číselnou hodnotu nebo proveďte změny
<->/<Page Down>	Snižte číselnou hodnotu nebo proveďte změny
<F1>	Zobrazit popis funkčních kláves
<F2>	Přepnout do Easy Mode
<F5>	Obnovte předchozí nastavení systému BIOS pro aktuální podnabídky
<F7>	Načtěte optimalizovaná výchozí nastavení systému BIOS pro aktuální podnabídky
<F8>	Získejte přístup k nástroji Q-Flash
<F9>	Zobrazit informace o systému
<F10>	Uložte všechny změny a ukončete program BIOS Setup
<F12>	Zachytit aktuální obrazovku jako obrázek a uložit ji na USB disk
<Esc>	Hlavní nabídka: Ukončit program BIOS Setup Podnabídky: Ukončit aktuální podnabídku

M.I.T.

Zda bude systém pracovat stabilně s nastavením přetaktování/přepětí, které jste provedli, závisí na celkové konfiguraci vašeho systému. Nesprávné provedení přetaktování/přepětí může vést k poškození CPU, čipové sady nebo paměti a snížit životnost těchto komponent. Tato stránka je určena pouze pro pokročilé uživatele a doporučujeme neměnit výchozí nastavení, aby se předešlo nestabilitě systému nebo jiným neočekávaným výsledkům. (Neadekvátní změna nastavení může vést k selhání spuštění systému. Pokud k tomu dojde, vymažte hodnoty CMOS a resetujte desku na výchozí hodnoty.)

• Advanced Frequency Settings (Pokročilé nastavení frekvence)
  Host Clock Value (Hodnota frekvence hostitelských hodin)
  Zobrazuje aktuální provozní frekvenci hostitelských hodin.
  Graphics Slice Ratio ^(Poznámka)
  Umožňuje nastavit poměr řezu grafiky.
  Graphics UnSlice Ratio ^(Poznámka)
  Umožňuje nastavit poměr nerozřezané grafiky.
  CPU Clock Ratio (Poměr taktu CPU)
  Umožňuje měnit poměr taktu pro nainstalovaný CPU. Nastavitelný rozsah závisí na nainstalovaném CPU.
  CPU Frequency (Frekvence CPU)
  Zobrazuje aktuální provozní frekvenci CPU.
  FCLK Frequency for Early Power On (Frekvence FCLK pro časné zapnutí)
  Umožňuje nastavit frekvenci FCLK. Možnosti jsou: Normal(800Mhz) (Normální (800 MHz)), 1 GHz, 400 MHz. (Výchozí: 1 GHz)
• Advanced CPU Core Settings (Pokročilé nastavení jader CPU)
  CPU Clock Ratio, CPU Frequency, FCLK Frequency for Early Power On (Poměr taktu CPU, Frekvence CPU, Frekvence FCLK pro časné zapnutí)
  Výše uvedená nastavení jsou synchronní s nastaveními pod stejnými položkami v nabídce Advanced Frequency Settings (Pokročilé nastavení frekvence).
  (Poznámka) Tato položka je přítomna pouze v případě, že nainstalujete CPU, který tuto funkci podporuje. Další informace o jedinečných funkcích procesorů Intel^® naleznete na webových stránkách společnosti Intel.
  AVX Offset (Note)
  AVX offset je záporný offset AVX poměru.
  Uncore Ratio (Poměr Uncore)
  Umožňuje nastavit poměr Uncore CPU. Nastavitelný rozsah závisí na použitém CPU.
  Uncore Frequency (Frekvence Uncore)
  Zobrazuje aktuální frekvenci Uncore CPU.
  CPU Flex Ratio Override (Přepsání poměru CPU Flex)
  Povolí nebo zakáže CPU Flex Ratio. Maximální poměr taktu CPU bude založen na hodnotě CPU Flex Ratio Settings (Nastavení poměru CPU Flex), pokud je CPU Clock Ratio (Poměr taktu CPU) nastaven na Auto (Automaticky). (Výchozí: Disabled (Zakázáno))
  CPU Flex Ratio Settings (Nastavení poměru CPU Flex)
  Umožňuje nastavit CPU Flex Ratio. Nastavitelný rozsah se může lišit podle CPU.
  Intel(R) Turbo Boost Technology ^(Poznámka)
  Umožňuje určit, zda povolit technologii Intel^® CPU Turbo Boost. Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
  Turbo Ratio ^(Poznámka)
  Umožňuje nastavit poměry CPU Turbo pro různý počet aktivních jader. Auto (Automaticky) nastavuje poměry CPU Turbo podle specifikací CPU. (Výchozí: Auto (Automaticky))
  Power Limit TDP (Watts) / Power Limit Time (Limit spotřeby TDP (Watty) / Doba limitu spotřeby)
  Umožňuje nastavit limit spotřeby pro režim CPU Turbo a jak dlouho trvá provoz při zadaném limitu spotřeby. Pokud je zadaná hodnota překročena, CPU automaticky sníží frekvenci jádra, aby se snížila spotřeba energie. Auto (Automaticky) nastavuje limit spotřeby podle specifikací CPU. (Výchozí: Auto (Automaticky))
  Core Current Limit (Amps) (Proudový limit jádra (Ampéry))
  Umožňuje nastavit proudový limit pro režim CPU Turbo. Když proud CPU překročí zadaný proudový limit, CPU automaticky sníží frekvenci jádra, aby se snížil proud. Auto (Automaticky) nastavuje limit spotřeby podle specifikací CPU. (Výchozí: Auto (Automaticky))
  Turbo Per Core Limit Control ^(Poznámka)
  Umožňuje samostatně řídit limit každého jádra CPU. (Výchozí: Auto (Automaticky))
  No. of CPU Cores Enabled ^(Poznámka)
  Umožňuje vybrat počet jader CPU, která se mají povolit ve více jádrovém CPU Intel^® (počet jader CPU se může lišit podle CPU). Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
  Hyper-Threading Technology ^(Poznámka)
  Umožňuje určit, zda povolit technologii multi-threading při použití CPU Intel^®, který tuto funkci podporuje. Tato funkce funguje pouze pro operační systémy, které podporují režim více procesorů. Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
  Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^(Poznámka)
  Povolí nebo zakáže technologii Intel^® Speed Shift. Povolení této funkce umožňuje procesoru rychleji zvyšovat svou provozní frekvenci a poté zlepšuje odezvu systému. (Výchozí: Auto (Automaticky))
  CPU Enhanced Halt (C1E) ^(Poznámka)
  Povolí nebo zakáže funkci Intel^® CPU Enhanced Halt (C1E), funkci úspory energie CPU ve stavu zastavení systému. Když je povolena, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
  (Note (Poznámka)) Tato položka je přítomna pouze v případě, že nainstalujete CPU, který tuto funkci podporuje. Další informace o jedinečných funkcích procesorů Intel^® naleznete na webových stránkách společnosti Intel.
  C3 State Support ^(Poznámka)
  Umožňuje určit, zda má CPU vstoupit do režimu C3 ve stavu zastavení systému. Když je povoleno, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Stav C3 je vylepšenější stav úspory energie než C1. Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
  C6/C7 State Support ^(Poznámka)
  Umožňuje určit, zda má CPU vstoupit do režimu C6/C7 ve stavu zastavení systému. Když je povoleno, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Stav C6/C7 je vylepšenější stav úspory energie než C3. Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
  C8 State Support ^(Poznámka)
  Umožňuje určit, zda má CPU vstoupit do režimu C8 ve stavu zastavení systému. Když je povoleno, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Stav C8 je vylepšenější stav úspory energie než C6/C7. Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
  C10 State Support ^(Poznámka)
  Umožňuje určit, zda má CPU vstoupit do režimu C10 ve stavu zastavení systému. Když je povoleno, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Stav C10 je vylepšenější stav úspory energie než C8. Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
  Package C State Limit ^(Poznámka)
  Umožňuje zadat limit C-stavu pro procesor. Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
  CPU Thermal Monitor ^(Poznámka)
  Povolí nebo zakáže funkci Intel^® Thermal Monitor, funkci ochrany CPU proti přehřátí. Když je povolena, frekvence a napětí jádra CPU se sníží, když se CPU přehřeje. Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
  Ring to Core offset (Down Bin)
  Umožňuje určit, zda zakázat funkci automatického snížení poměru CPU Ring. Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
  CPU EIST Function ^(Poznámka)
  Povolí nebo zakáže Enhanced Intel^® Speed Step Technology (EIST). V závislosti na zatížení CPU může technologie Intel^® EIST dynamicky a efektivně snižovat napětí a frekvenci jádra CPU, aby se snížila průměrná spotřeba energie a produkce tepla. Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
  Race To Halt (RTH) ^(Poznámka)/Energy Efficient Turbo^(Poznámka)
  Povolí nebo zakáže nastavení související s úsporou energie CPU.
  Voltage Optimization (Optimalizace napětí)
  Umožňuje určit, zda povolit optimalizaci napětí pro snížení spotřeby energie. (Výchozí: Auto (Automaticky))
  Hardware Prefetcher (Hardwarový předběžný výběr)
  Umožňuje určit, zda povolit hardwarový předběžný výběr pro předběžné načtení dat a instrukcí z paměti do mezipaměti. (Výchozí: Auto (Automaticky))
  (Note) (Poznámka) Tato položka je přítomna pouze v případě, že nainstalujete CPU, který tuto funkci podporuje. Další informace o jedinečných funkcích procesorů Intel^® naleznete na webových stránkách společnosti Intel.
  Adjacent Cache Line Prefetch (Předběžný výběr sousední řádky mezipaměti)
  Umožňuje určit, zda povolit mechanismus předběžného výběru sousední řádky mezipaměti, který procesoru umožňuje načíst požadovanou řádku mezipaměti i následující řádku mezipaměti. (Výchozí: Auto (Automaticky))
  Extreme Memory Profile (X.M.P.) ^(Poznámka)
  Umožňuje systému BIOS číst data SPD na paměťovém modulu (modulech) XMP pro zvýšení výkonu paměti, když je povoleno.

  Disabled	Zakáže tuto funkci. (Výchozí)
  Profile1	Použije nastavení profilu 1.
  Profile2 (Note)	Použije nastavení profilu 2.

  System Memory Multiplier
  Umožňuje nastavit násobič systémové paměti. Auto nastaví násobič paměti podle údajů SPD paměti. (Výchozí: Auto)
  Memory Ref Clock
  Umožňuje ruční nastavení referenčních hodin paměti. (Výchozí: Auto)
  Memory Odd Ratio (100/133 or 200/266)
  Umožňuje ruční nastavení referenčních hodin paměti. (Výchozí: Auto)
  Memory Frequency (MHz)
  První hodnota frekvence paměti je normální provozní frekvence používané paměti; druhá je frekvence paměti, která se automaticky upravuje podle nastavení System Memory Multiplier.

• Advanced Memory Settings
  Extreme Memory Profile (X.M.P.) ^(Poznámka), System Memory Multiplier, Memory Ref Clock, Memory Odd Ratio (100/133 or 200/266), Memory Frequency(MHz)
  Výše uvedená nastavení jsou synchronní s nastaveními pod stejnými položkami v nabídce Advanced Frequency Settings.
  Memory Boot Mode ^(Poznámka)
  Poskytuje metody detekce a trénování paměti.

  Auto	Umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí)
  Normal	Systém BIOS automaticky provede trénování paměti. Upozorňujeme, že pokud se systém stane nestabilním nebo nespustitelným, zkuste vymazat hodnoty CMOS a resetovat desku na výchozí hodnoty. (Informace o vymazání hodnot CMOS naleznete v úvodu k baterii/propojce pro vymazání CMOS.)
  Enable Fast Boot	Přeskočí detekci a trénování paměti v některých specifických kritériích pro rychlejší spuštění paměti.
  Disable Fast Boot	Detekuje a trénuje paměť při každém spuštění.

  Realtime Memory Timing
  Umožňuje jemné doladění časování paměti po fázi systému BIOS. (Výchozí: Auto)
  Memory Enhancement Settings
  Poskytuje několik nastavení pro vylepšení výkonu paměti: Normal (základní výkon), Relax OC, Enhanced Stability a Enhanced Performance. (Výchozí: Normal)
  Memory Timing Mode
  Manual a Advanced Manual umožňují konfigurovat Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving a níže uvedená nastavení časování paměti. Možnosti jsou: Auto (výchozí), Manual, Advanced Manual.
  (Poznámka) Tato položka je přítomna pouze při instalaci procesoru a paměťového modulu, které tuto funkci podporují.
  Profile DDR Voltage
  Při použití paměťového modulu, který není XMP, nebo je-li Extreme Memory Profile (X.M.P.) nastaven na Disabled, se hodnota zobrazí podle specifikace paměti. Pokud je Extreme Memory Profile (X.M.P.) nastaven na Profile1 nebo Profile2, hodnota se zobrazí podle údajů SPD v paměti XMP.
  Memory Multiplier Tweaker
  Poskytuje různé úrovně automatického ladění paměti. (Výchozí: Auto)
  Channel Interleaving
  Povoluje nebo zakazuje prokládání paměťových kanálů. Enabled umožňuje systému současně přistupovat k různým kanálům paměti pro zvýšení výkonu a stability paměti. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
  Rank Interleaving
  Povoluje nebo zakazuje prokládání paměťových pozic. Enabled umožňuje systému současně přistupovat k různým pozicím paměti pro zvýšení výkonu a stability paměti. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)

• Channel A/B Memory Sub Timings
  Tato podnabídka poskytuje nastavení časování paměti pro každý kanál paměti. Příslušné obrazovky nastavení časování jsou konfigurovatelné pouze tehdy, když je Memory Timing Mode nastaven na Manual nebo Advanced Manual. Poznámka: Po provedení změn v časování paměti se může systém stát nestabilním nebo se nemusí spustit. Pokud k tomu dojde, resetujte desku na výchozí hodnoty načtením optimalizovaných výchozích hodnot nebo vymazáním hodnot CMOS.
• Advanced Voltage Settings
• Advanced Power Settings
  Tato část poskytuje možnosti řízení napětí Loadline.
• CPU Core Voltage Control
  Tato část poskytuje možnosti řízení napětí CPU.
• DRAM Voltage Control
  Tato část poskytuje možnosti řízení napětí paměti.
• Internal VR Control
  Tato část poskytuje možnosti řízení napětí VR.
• PC Health Status
  Reset Case Open Status

  Disabled	Zachová nebo vymaže záznam o předchozím stavu narušení šasi. (Výchozí)
  Enabled	Vymaže záznam o předchozím stavu narušení šasi a pole Case Open zobrazí při příštím spuštění "No".

  Case Open
  Zobrazuje stav detekce zařízení pro detekci narušení šasi připojeného k záhlaví CI na základní desce. Pokud je kryt šasi systému odstraněn, zobrazí se v tomto poli "Yes", jinak se zobrazí "No". Chcete-li vymazat záznam o stavu narušení šasi, nastavte Reset Case Open Status na Enabled, uložte nastavení do CMOS a restartujte systém.
  CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Zobrazuje aktuální systémová napětí.

• Miscellaneous Settings
  Max Link Speed
  Umožňuje nastavit provozní režim slotů PCI Express na Gen 1, Gen 2 nebo Gen 3. Skutečný provozní režim závisí na hardwarové specifikaci každého slotu. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
  3DMark01 Enhancement
  Umožňuje určit, zda se má zvýšit výkon některých starších benchmarků. (Výchozí: Disabled)
• Smart Fan 5 Settings & Monitor
  Umožňuje vybrat cíl pro monitorování a provést další úpravy. (Výchozí: CPU FAN)
  Fan Speed Control
  Umožňuje určit, zda se má povolit funkce řízení otáček ventilátoru a upravit otáčky ventilátoru.

  Normal	Umožňuje ventilátoru běžet různými rychlostmi v závislosti na teplotě. Otáčky ventilátoru můžete upravit pomocí nástroje System Information Viewer podle požadavků systému. (Výchozí)
  Silent	Umožňuje ventilátoru běžet nízkou rychlostí.
  Manual	Umožňuje ovládat otáčky ventilátoru v křivkovém grafu.
  Full Speed	Umožňuje ventilátoru běžet na plné otáčky.

  Fan Control Use Temperature Input
  Umožňuje vybrat referenční teplotu pro řízení otáček ventilátoru.
  Temperature Interval
  Umožňuje vybrat teplotní interval pro změnu otáček ventilátoru.
  Fan Control Mode

  Auto	Umožňuje systému BIOS automaticky detekovat typ nainstalovaného ventilátoru/čerpadla a nastavit optimální režim řízení. (Výchozí)
  Voltage	Režim Voltage se doporučuje pro 3kolíkový ventilátor.
  PWM	Režim PWM se doporučuje pro 4kolíkový ventilátor.

  Fan Stop
  Povoluje nebo zakazuje funkci zastavení ventilátoru. Teplotní limit můžete nastavit pomocí teplotní křivky. Ventilátor se zastaví, když je teplota nižší než limit. (Výchozí: Disabled)
  Temperature
  Zobrazuje aktuální teplotu vybrané cílové oblasti.
  Fan Speed
  Zobrazuje aktuální otáčky ventilátoru.
  Temperature Warning Control
  Nastavuje prahovou hodnotu upozornění pro teplotu. Když teplota překročí prahovou hodnotu, systém BIOS vydá varovný zvuk. Možnosti jsou: Disabled (výchozí), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  Fan Fail Warning
  Umožňuje systému vydat varovný zvuk, pokud ventilátor není připojen nebo selže. V takovém případě zkontrolujte stav ventilátoru nebo připojení ventilátoru. (Výchozí: Disabled)

Systém

Tato část poskytuje informace o modelu vaší základní desky a verzi systému BIOS. Můžete také vybrat výchozí jazyk používaný systémem BIOS a ručně nastavit systémový čas.
Úroveň přístupu
Zobrazuje aktuální úroveň přístupu v závislosti na typu použité ochrany heslem. (Pokud není nastaveno žádné heslo, jako výchozí se zobrazí Administrátor.) Úroveň administrátora vám umožňuje provádět změny ve všech nastaveních systému BIOS; úroveň uživatele vám umožňuje provádět změny pouze v určitých nastaveních systému BIOS, ale ne ve všech.
Jazyk systému
Vybere výchozí jazyk používaný systémem BIOS.
Datum systému
Nastaví datum systému. Formát data je týden (pouze pro čtení), měsíc, den a rok. Pomocí klávesy <Enter> můžete přepínat mezi poli Měsíc, Den a Rok a pomocí klávesy <Page Up> nebo <Page Down> nastavit požadovanou hodnotu.
Čas systému
Nastaví systémový čas. Formát času je hodina, minuta a sekunda. Například 13:00 je 13:00:00. Pomocí klávesy <Enter> můžete přepínat mezi poli Hodina, Minuta a Sekunda a pomocí klávesy <Page Up> nebo <Page Down> nastavit požadovanou hodnotu.

BIOS

Bootup NumLock State
Povolí nebo zakáže funkci Numlock na numerické klávesnici klávesnice po testu POST. (Výchozí: Zapnuto)
Security Option
Určuje, zda je heslo vyžadováno při každém spuštění systému, nebo pouze při vstupu do nastavení systému BIOS. Po konfiguraci této položky nastavte heslo(a) v položce Administrator Password/User Password.

Setup	Heslo je vyžadováno pouze pro vstup do programu nastavení systému BIOS.
System	Heslo je vyžadováno pro spuštění systému a pro vstup do programu nastavení systému BIOS. (Výchozí)

Full Screen LOGO Show
Umožňuje určit, zda se má při spuštění systému zobrazit logo GIGABYTE. Disabled (Zakázáno) přeskočí logo GIGABYTE při spuštění systému. (Výchozí: Povoleno)
Boot Option Priorities
Určuje celkové pořadí spouštění z dostupných zařízení. Zařízení pro vyměnitelné úložiště, která podporují formát GPT, budou v seznamu spouštěcích zařízení předponou "UEFI:". Chcete-li spustit operační systém, který podporuje dělení GPT, vyberte zařízení s předponou "UEFI:".
Nebo pokud chcete nainstalovat operační systém, který podporuje dělení GPT, jako je Windows 7 64bit, vyberte optickou jednotku, která obsahuje instalační disk Windows 7 64bit a má předponu "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Určuje pořadí spouštění pro konkrétní typ zařízení, jako jsou pevné disky, optické jednotky, disketové jednotky a zařízení, která podporují funkci Boot from LAN atd. Stisknutím klávesy <Enter> na této položce vstoupíte do podnabídky, která zobrazuje zařízení stejného typu, která jsou připojena. Tato položka je přítomna pouze v případě, že je nainstalováno alespoň jedno zařízení tohoto typu.
Fast Boot
Povolí nebo zakáže funkci Fast Boot (Rychlé spuštění) pro zkrácení procesu spouštění operačního systému. Ultra Fast (Ultra rychlé) poskytuje nejrychlejší rychlost spouštění. (Výchozí: Zakázáno)
SATA Support

Last Boot HDD Only	Kromě předchozího spouštěcího disku jsou všechna zařízení SATA deaktivována před dokončením procesu spouštění operačního systému.
All Sata Devices	Všechna zařízení SATA jsou funkční v operačním systému a během testu POST. (Výchozí)

Tato položka je konfigurovatelná pouze v případě, že je funkce Fast Boot (Rychlé spuštění) nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé).

VGA Support
Umožňuje vybrat, který typ operačního systému se má spustit.

Auto	Povolí pouze starší verzi ROM.
EFI Driver	Povolí EFI option ROM. (Výchozí)

Tato položka je konfigurovatelná pouze v případě, že je funkce Fast Boot (Rychlé spuštění) nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé).

USB Support

Disabled	Všechna zařízení USB jsou deaktivována před dokončením procesu spouštění operačního systému.
Full Initial	Všechna zařízení USB jsou funkční v operačním systému a během testu POST.
Partial Initial	Část zařízení USB je deaktivována před dokončením procesu spouštění operačního systému. (Výchozí)

Tato položka je konfigurovatelná pouze v případě, že je funkce Fast Boot (Rychlé spuštění) nastavena na Enabled (Povoleno). Tato funkce je deaktivována, když je funkce Fast Boot (Rychlé spuštění) nastavena na Ultra Fast (Ultra rychlé).

PS2 Devices Support

Disabled	Všechna zařízení PS/2 jsou deaktivována před dokončením procesu spouštění operačního systému.
Enabled	Všechna zařízení PS/2 jsou funkční v operačním systému a během testu POST. (Výchozí)

Tato položka je konfigurovatelná pouze v případě, že je funkce Fast Boot (Rychlé spuštění) nastavena na Enabled (Povoleno). Tato funkce je deaktivována, když je funkce Fast Boot (Rychlé spuštění) nastavena na Ultra Fast (Ultra rychlé).

NetWork Stack Driver Support

Disabled	Zakáže spouštění ze sítě. (Výchozí)
Enabled	Povolí spouštění ze sítě.

Tato položka je konfigurovatelná pouze v případě, že je funkce Fast Boot (Rychlé spuštění) nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé).

Next Boot After AC Power Loss

Normal Boot	Povolí normální spuštění po obnovení napájení střídavým proudem. (Výchozí)
Fast Boot	Zachová nastavení rychlého spuštění po obnovení napájení střídavým proudem.

Tato položka je konfigurovatelná pouze v případě, že je funkce Fast Boot (Rychlé spuštění) nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé).

Mouse Speed
Umožňuje nastavit rychlost pohybu kurzoru myši. (Výchozí: 1 X)
CSM Support
Povolí nebo zakáže UEFI CSM (Compatibility Support Module) pro podporu staršího procesu spouštění PC.

Disabled	Zakáže UEFI CSM a podporuje pouze proces spouštění UEFI BIOS.
Enabled	Povolí UEFI CSM. (Výchozí)

LAN PXE Boot Option ROM
Umožňuje vybrat, zda chcete povolit starší verzi ROM pro řadič LAN. (Výchozí: Zakázáno) Tato položka je konfigurovatelná pouze v případě, že je funkce CSM Support (Podpora CSM) nastavena na Enabled (Povoleno).

Storage Boot Option Control
Umožňuje vybrat, zda chcete povolit UEFI nebo starší verzi ROM pro řadič úložného zařízení.

Do not launch	Zakáže option ROM.
Legacy	Povolí pouze starší verzi ROM.
UEFI	Povolí pouze UEFI option ROM. (Výchozí)

Tato položka je konfigurovatelná pouze v případě, že je funkce CSM Support (Podpora CSM) nastavena na Enabled (Povoleno).

Other PCI Device
Umožňuje vybrat, zda chcete povolit UEFI nebo Legacy option ROM pro řadič zařízení PCI jiný než řadiče LAN, úložných zařízení a grafiky.

Do not launch	Zakáže option ROM.
Legacy	Povolí pouze starší verzi ROM.
UEFI	Povolí pouze UEFI option ROM. (Výchozí)

Tato položka je konfigurovatelná pouze v případě, že je funkce CSM Support (Podpora CSM) nastavena na Enabled (Povoleno).

Administrator Password
Umožňuje konfigurovat heslo administrátora. Stiskněte klávesu <Enter> na této položce, zadejte heslo a poté stiskněte klávesu <Enter>. Budete požádáni o potvrzení hesla. Zadejte heslo znovu a stiskněte klávesu <Enter>. Heslo administrátora (nebo uživatelské heslo) musíte zadat při spuštění systému a při vstupu do nastavení systému BIOS. Na rozdíl od uživatelského hesla vám heslo administrátora umožňuje provádět změny ve všech nastaveních systému BIOS.
User Password
Umožňuje konfigurovat uživatelské heslo. Stiskněte klávesu <Enter> na této položce, zadejte heslo a poté stiskněte klávesu <Enter>. Budete požádáni o potvrzení hesla. Zadejte heslo znovu a stiskněte klávesu <Enter>. Heslo administrátora (nebo uživatelské heslo) musíte zadat při spuštění systému a při vstupu do nastavení systému BIOS. Uživatelské heslo vám však umožňuje provádět změny pouze v určitých nastaveních systému BIOS, ale ne ve všech.
Chcete-li heslo zrušit, stiskněte klávesu <Enter> na položce hesla a když budete požádáni o heslo, zadejte nejprve správné heslo. Po zobrazení výzvy k zadání nového hesla stiskněte klávesu <Enter> bez zadání hesla. Stiskněte <Enter> znovu, když budete vyzváni k potvrzení.
POZNÁMKA: Před nastavením uživatelského hesla se ujistěte, že jste nejprve nastavili heslo administrátora.

Periferie

Initial Display Output
Určuje první inicializaci zobrazení monitoru z nainstalované grafické karty PCI Express nebo integrované grafické karty.

IGFX	Nastaví integrovanou grafiku jako první zobrazení.
PCIe 1 Slot	Nastaví grafickou kartu na slotu PCIEX16 jako první zobrazení. (Výchozí)

OnBoard LAN Controller
Povolí nebo zakáže integrovanou funkci LAN. (Výchozí: Povoleno)
Pokud si přejete nainstalovat síťovou kartu jiného výrobce namísto použití integrované LAN, nastavte tuto položku na Disabled (Zakázáno).
Above 4G Decoding
Povolí nebo zakáže dekódování 64bitových zařízení v adresním prostoru nad 4 GB (pouze pokud váš systém podporuje 64bitové dekódování PCI). Nastavte na Enabled (Povoleno), pokud je nainstalována více než jedna pokročilá grafická karta a jejich ovladače nelze spustit při vstupu do operačního systému (z důvodu omezeného adresního prostoru paměti 4 GB). (Výchozí: Zakázáno)
Intel Platform Trust Technology (PTT)
Povolí nebo zakáže technologii Intel^® PTT. (Výchozí: Zakázáno)
Software Guard Extensions (SGX)
Povolí nebo zakáže technologii Intel^® Software Guard Extensions. Tato funkce umožňuje legálnímu softwaru fungovat v bezpečném prostředí a chrání software před útoky škodlivého softwaru. Možnost Software Controlled (Řízeno softwarem) umožňuje povolit nebo zakázat tuto funkci pomocí aplikace poskytnuté společností Intel. (Výchozí: Řízeno softwarem)

• OffBoard SATA Controller Configuration
  Zobrazuje informace o vašem PCIe SSD, pokud je nainstalován.
• Trusted Computing
  Povolí nebo zakáže Trusted Platform Module (TPM).
• Super IO Configuration
  Serial Port
  Povolí nebo zakáže integrovaný sériový port. (Výchozí: Povoleno)
  Parallel Port
  Povolí nebo zakáže integrovaný paralelní port. (Výchozí: Povoleno)
• Intel(R) Bios Guard Technology
  Povolí nebo zakáže funkci Intel^® BIOS Guard, která chrání BIOS před škodlivými útoky.
• USB Configuration & Legacy USB Support
  Umožňuje používat USB klávesnici/myš v MS-DOS. (Výchozí: Povoleno)
  XHCI Hand-off
  Určuje, zda se má povolit funkce XHCI Hand-off pro operační systém bez podpory XHCI Hand-off. (Výchozí: Zakázáno)
  USB Mass Storage Driver Support
  Povolí nebo zakáže podporu pro USB úložná zařízení. (Výchozí: Povoleno)
  Port 60/64 Emulation
  Povolí nebo zakáže emulaci I/O portů 64h a 60h. Toto by mělo být povoleno pro plnou podporu starších USB klávesnic/myší v MS-DOS nebo v operačním systému, který nativně nepodporuje USB zařízení. (Výchozí: Povoleno)
  Mass Storage Devices
  Zobrazuje seznam připojených USB velkokapacitních úložných zařízení. Tato položka se zobrazí pouze tehdy, když je nainstalováno USB úložné zařízení.
• Network Stack Configuration
  Network Stack
  Zakáže nebo povolí spouštění ze sítě pro instalaci OS ve formátu GPT, například instalace OS ze serveru Windows Deployment Services. (Výchozí: Zakázáno)
  Ipv4 PXE Support
  Povolí nebo zakáže podporu IPv4 PXE. Tuto položku lze konfigurovat pouze tehdy, když je povolena funkce Network Stack.
  Ipv4 HTTP Support
  Povolí nebo zakáže podporu spouštění HTTP pro IPv4. Tuto položku lze konfigurovat pouze tehdy, když je povolena funkce Network Stack.
  Ipv6 PXE Support
  Povolí nebo zakáže podporu IPv6 PXE. Tuto položku lze konfigurovat pouze tehdy, když je povolena funkce Network Stack.
  Ipv6 HTTP Support
  Povolí nebo zakáže podporu spouštění HTTP pro IPv6. Tuto položku lze konfigurovat pouze tehdy, když je povolena funkce Network Stack.
  PXE boot wait time
  Umožňuje konfigurovat, jak dlouho čekat, než budete moci stisknout <Esc> pro přerušení spouštění PXE. Tuto položku lze konfigurovat pouze tehdy, když je povolena funkce Network Stack. (Výchozí: 0)
  Media detect count
  Umožňuje nastavit počet pokusů o zjištění přítomnosti média. Tuto položku lze konfigurovat pouze tehdy, když je
  povolena funkce Network Stack. (Výchozí: 1)
• NVMe Configuration
  Zobrazuje informace o vašem PCIe SSD, pokud je nainstalován.
• SATA And RST Configuration & SATA Controller(s)
  Povolí nebo zakáže integrované SATA řadiče. (Výchozí: Povoleno)
  SATA Mode Selection
  Umožňuje rozhodnout, zda nakonfigurovat SATA řadič integrovaný v čipové sadě do režimu AHCI.
  AHCI Konfiguruje SATA řadiče do režimu AHCI. Advanced Host Controller Interface (AHCI) je specifikace rozhraní, která umožňuje ovladači úložiště povolit pokročilé funkce Serial ATA, jako je Native Command Queuing a hot plug. (Výchozí)
  Aggressive LPM Support
  Povolí nebo zakáže funkci úspory energie, ALPM (Aggressive Link Power Management), pro SATA řadiče čipové sady. (Výchozí: Povoleno)
  Port 0/1/2/3
  Povolí nebo zakáže každý port SATA. (Výchozí: Povoleno)
  Hot plug
  Povolí nebo zakáže možnost hot plug pro každý port SATA. (Výchozí: Zakázáno)
  Configured as eSATA
  Povolí nebo zakáže podporu pro externí zařízení SATA.

Čipová sada

VT-d (Note)
Povolí nebo zakáže virtualizační technologii Intel^® pro Directed I/O. (Výchozí: Povoleno)
Internal Graphics
Povolí nebo zakáže funkci integrované grafiky. (Výchozí: Auto)
DVMT Pre-Allocated
Umožňuje nastavit velikost paměti integrované grafiky. Možnosti jsou: 32M~1024M. (Výchozí: 64M)
DVMT Total Gfx Mem
Umožňuje alokovat velikost paměti DVMT pro integrovanou grafiku. Možnosti jsou: 128M, 256M, MAX. (Výchozí: 256M)
Audio Controller
Povolí nebo zakáže funkci integrovaného zvuku. (Výchozí: Povoleno)
Pokud si přejete nainstalovat zvukovou kartu jiného výrobce namísto použití integrovaného zvuku, nastavte tuto položku na Zakázáno.
High Precision Timer
Povolí nebo zakáže časovač High Precision Event Timer (HPET) v operačním systému. (Výchozí: Povoleno) & IOAPIC 24-119 Entries
Povolí nebo zakáže tuto funkci. (Výchozí: Povoleno)
(Note (Poznámka)) Tato položka je přítomna pouze tehdy, když nainstalujete CPU, který tuto funkci podporuje. Další informace o jedinečných funkcích procesorů Intel^® naleznete na webových stránkách společnosti Intel.

Napájení

Řízení spotřeby platformy
Povolí nebo zakáže funkci Active State Power Management (ASPM). (Výchozí: Povoleno)
PEG ASPM
Umožňuje konfigurovat režim ASPM pro zařízení připojené k CPU PEG sběrnici. Tato položka je konfigurovatelná pouze tehdy, když je Řízení spotřeby platformy nastaveno na Povoleno. (Výchozí: Zakázáno)
PCH ASPM
Umožňuje konfigurovat režim ASPM pro zařízení připojené k PCI Express sběrnici čipové sady. Tato položka je konfigurovatelná pouze tehdy, když je Řízení spotřeby platformy nastaveno na Povoleno. (Výchozí: Zakázáno)
DMI ASPM
Umožňuje konfigurovat režim ASPM pro stranu CPU i stranu čipové sady DMI propojení. Tato položka je konfigurovatelná pouze tehdy, když je Řízení spotřeby platformy nastaveno na Povoleno. (Výchozí: Povoleno)
AC BACK
Určuje stav systému po obnovení napájení po výpadku střídavého proudu.

Paměť	Systém se po obnovení napájení střídavým proudem vrátí do svého posledního známého aktivního stavu.
Vždy zapnuto	Systém se po obnovení napájení střídavým proudem zapne.
Vždy vypnuto	Systém zůstane po obnovení napájení střídavým proudem vypnutý. (Výchozí)

Zapnutí pomocí klávesnice
Umožňuje zapnout systém pomocí události probuzení z klávesnice PS/2.
Poznámka: Pro použití této funkce potřebujete zdroj ATX, který poskytuje alespoň 1A na vodiči +5VSB.

Zakázáno	Zakáže tuto funkci. (Výchozí)
Heslo	Nastavte heslo s 1~5 znaky pro zapnutí systému.
Klávesnice 98	Stiskněte tlačítko POWER na klávesnici Windows 98 pro zapnutí systému.
Libovolná klávesa	Stisknutím libovolné klávesy zapnete systém.

Heslo pro zapnutí
Nastavte heslo, když je Zapnutí pomocí klávesnice nastaveno na Heslo.
Stiskněte <Enter> na této položce a nastavte heslo s až 5 znaky a poté stiskněte <Enter> pro potvrzení. Pro zapnutí systému zadejte heslo a stiskněte <Enter>.
Poznámka: Pro zrušení hesla stiskněte <Enter> na této položce. Po zobrazení výzvy k zadání hesla stiskněte <Enter> znovu bez zadání hesla pro vymazání nastavení hesla.
Zapnutí pomocí myši
Umožňuje zapnout systém pomocí události probuzení z myši PS/2.
Poznámka: Pro použití této funkce potřebujete zdroj ATX, který poskytuje alespoň 1A na vodiči +5VSB.

Zakázáno	Zakáže tuto funkci. (Výchozí)
Přesunout	Přesunutím myši zapnete systém.
Dvojité kliknutí	Dvojitým kliknutím levým tlačítkem myši zapnete systém.

ErP
Určuje, zda má systém spotřebovávat nejméně energie ve stavu S5 (vypnutí). (Výchozí: Zakázáno)
Poznámka: Když je tato položka nastavena na Povoleno, následující funkce nebudou dostupné: Obnovení pomocí alarmu, zapnutí pomocí myši a zapnutí pomocí klávesnice.
Soft-Off pomocí PWR-BTTN
Konfiguruje způsob vypnutí počítače v režimu MS-DOS pomocí tlačítka napájení.
Instant-Off Stiskněte tlačítko napájení a systém se okamžitě vypne. (Výchozí) Delay 4 Sec. Stiskněte a podržte tlačítko napájení po dobu 4 sekund pro vypnutí systému. Pokud je tlačítko napájení stisknuto kratší dobu než 4 sekundy, systém přejde do režimu spánku.
Obnovení pomocí alarmu
Určuje, zda se má systém zapnout v požadovaný čas. (Výchozí: Zakázáno) Pokud je povoleno, nastavte datum a čas následovně:
Den probuzení: Zapne systém ve specifický čas každý den nebo ve specifický den v měsíci.
Hodina/minuta/sekunda probuzení: Nastavte čas, ve který se má systém automaticky zapnout.
Poznámka: Při používání této funkce se vyvarujte nedostatečnému vypnutí z operačního systému nebo odpojení napájení střídavým proudem, jinak nastavení nemusí být účinné.
Power Loading
Povolí nebo zakáže umělé zatížení. Když je zdroj napájení při nízkém zatížení, aktivuje se vlastní ochrana, která způsobí jeho vypnutí nebo selhání. Pokud k tomu dojde, nastavte na Povoleno. Auto umožňuje BIOSu automaticky konfigurovat toto nastavení. (Výchozí: Auto)
CEC 2019 Ready
Umožňuje vybrat, zda má systém upravit spotřebu energie, když je ve stavu vypnutí, nečinnosti nebo pohotovostním režimu, aby splňoval normy CEC (California Energy Commission) 2019. (Výchozí: Zakázáno)
RC6 (Render Standby)
Umožňuje určit, zda má integrovaná grafika přejít do pohotovostního režimu pro snížení spotřeby energie. (Výchozí: Povoleno)

Uložit a ukončit

Uložit a ukončit nastavení
Stiskněte <Enter> na této položce a vyberte Ano. Tím se uloží změny do CMOS a ukončí program BIOS Setup. Vyberte Ne nebo stiskněte <Esc> pro návrat do hlavní nabídky BIOS Setup.
Ukončit bez uložení
Stiskněte <Enter> na této položce a vyberte Ano. Tím se ukončí BIOS Setup bez uložení změn provedených v BIOS Setup do CMOS. Vyberte Ne nebo stiskněte <Esc> pro návrat do hlavní nabídky BIOS Setup. & Načíst optimalizované výchozí hodnoty
Stiskněte <Enter> na této položce a vyberte Ano pro načtení optimálních výchozích nastavení BIOSu. Výchozí nastavení BIOSu pomáhají systému pracovat v optimálním stavu. Vždy načtěte optimalizované výchozí hodnoty po aktualizaci BIOSu nebo po vymazání hodnot CMOS.
Přepsání spouštění
Umožňuje vybrat zařízení pro okamžité spuštění. Stiskněte <Enter> na zařízení, které vyberete, a vyberte Ano pro potvrzení. Váš systém se automaticky restartuje a spustí z tohoto zařízení.
Uložit profily
Tato funkce umožňuje uložit aktuální nastavení BIOSu do profilu. Můžete vytvořit až 8 profilů a uložit je jako Setup Profile 1~ Setup Profile 8. Stiskněte <Enter> pro dokončení. Nebo můžete vybrat Vybrat soubor na HDD/FDD/USB pro uložení profilu do vašeho úložného zařízení.
Načíst profily
Pokud se váš systém stane nestabilním a načetli jste výchozí nastavení BIOSu, můžete použít tuto funkci pro načtení nastavení BIOSu z dříve vytvořeného profilu, bez potíží s opětovnou konfigurací nastavení BIOSu. Nejprve vyberte profil, který chcete načíst, a poté stiskněte <Enter> pro dokončení. Můžete vybrat Vybrat soubor na HDD/FDD/USB pro zadání profilu dříve vytvořeného z vašeho úložného zařízení nebo načtení profilu automaticky vytvořeného BIOSem, například pro obnovení nastavení BIOSu na poslední nastavení, které fungovalo správně (poslední známý funkční záznam).

Instalace ovladačů

• Před instalací ovladačů nejprve nainstalujte operační systém.
• Po instalaci operačního systému vložte disk s ovladači základní desky do optické mechaniky. Klikněte na zprávu "Klepnutím vyberte, co se má s tímto diskem stát" v pravém horním rohu obrazovky a vyberte "SpustitRun.exe." (Nebo přejděte do Tento počítač, dvakrát klikněte na optickou mechaniku a spusťte program Run.exe.)

"Xpress Install" (Expresní instalace) automaticky prohledá váš systém a poté zobrazí seznam všech ovladačů, které se doporučují nainstalovat. Můžete kliknout na tlačítko Xpress Install a "Xpress Install" (Expresní instalace) nainstaluje všechny vybrané ovladače. Nebo klikněte na šipku pro individuální instalaci ovladačů, které potřebujete.

Další informace o softwaru naleznete na webových stránkách společnosti GIGABYTE.

Další informace o řešení problémů naleznete na webových stránkách společnosti GIGABYTE.

Identifikace revize vaší základní desky
Číslo revize na vaší základní desce vypadá takto: "REV: X.X." Například "REV: 1.0" znamená, že revize základní desky je 1.0. Před aktualizací systému BIOS, ovladačů základní desky nebo při hledání technických informací zkontrolujte revizi základní desky.
Příklad:

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Příručka k Gigabyte H310M DS2

Dostupné jazyky
