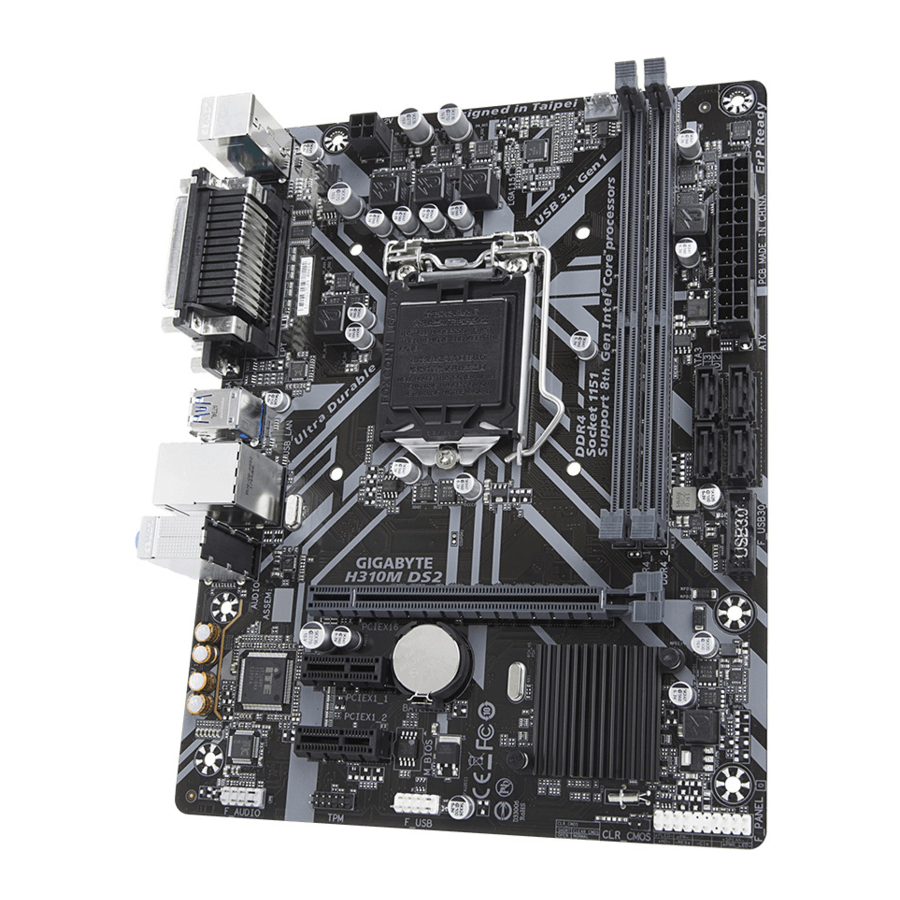

Gigabyte H310M DS2 -käyttöohje

Sisältö

H310M DS2 -emolevyn asettelu

Emolevyn asettelu

Pakkauksen sisältö

  • H310M DS2 -emolevy
  • Emolevyn ohjainlevy
  • Kaksi SATA-kaapelia
  • Käyttöohje
  • I/O-suojus

* Yllä oleva pakkauksen sisältö on vain viitteellinen, ja todelliset tuotteet riippuvat hankkimastasi tuotepakkauksesta. Pakkauksen sisältöä voidaan muuttaa ilman erillistä ilmoitusta.

Laitteiston asennus

Asennusvarotoimet

Emolevy sisältää lukuisia herkkiä elektronisia piirejä ja komponentteja, jotka voivat vaurioitua sähköstaattisen purkauksen (ESD) seurauksena. Ennen asennusta lue käyttöohje huolellisesti ja noudata näitä ohjeita:

  • Varmista ennen asennusta, että kotelo sopii emolevylle.
  • Älä ennen asennusta poista tai riko emolevyn S/N-tarraa (sarjanumero) tai jälleenmyyjän toimittamaa takuutarran. Nämä tarrat vaaditaan takuun vahvistamiseen.
  • Irrota aina vaihtovirta irrottamalla virtajohto pistorasiasta ennen emolevyn tai muiden laitteistokomponenttien asentamista tai poistamista.
  • Kun liität laitteistokomponentteja emolevyn sisäisiin liittimiin, varmista, että ne on liitetty tiukasti ja turvallisesti.
  • Kun käsittelet emolevyä, vältä koskettamasta metallijohtoja tai liittimiä.
  • On parasta käyttää sähköstaattisen purkauksen (ESD) ranneketta, kun käsittelet elektronisia komponentteja, kuten emolevyä, suoritinta tai muistia. Jos sinulla ei ole ESD-ranneketta, pidä kätesi kuivina ja kosketa ensin metalliesinettä staattisen sähkön poistamiseksi.
  • Aseta emolevy ennen asennusta antistaattiselle alustalle tai sähköstaattisesti suojattuun säiliöön.
  • Varmista ennen virtalähteen kaapelin liittämistä tai irrottamista emolevystä, että virtalähde on kytketty pois päältä.
  • Varmista ennen virran kytkemistä, että virtalähteen jännite on asetettu paikallisen jännitestandardin mukaisesti.
  • Ennen tuotteen käyttöä varmista, että kaikki laitteistokomponenttien kaapelit ja virtaliittimet on kytketty.
  • Älä anna ruuvien koskettaa emolevyn piiriä tai sen komponentteja, jotta emolevy ei vaurioidu.
  • Varmista, että emolevylle tai tietokoneen koteloon ei ole jäänyt ylimääräisiä ruuveja tai metallikomponentteja.
  • Älä aseta tietokonejärjestelmää epätasaiselle alustalle.
  • Älä aseta tietokonejärjestelmää korkean lämpötilan tai kosteaan ympäristöön.
  • Tietokoneen virran kytkeminen asennuksen aikana voi johtaa järjestelmän komponenttien vaurioitumiseen sekä käyttäjän fyysiseen vahingoittumiseen.
  • Jos olet epävarma jostakin asennusvaiheesta tai sinulla on tuotteen käyttöön liittyvä ongelma, ota yhteyttä valtuutettuun tietokneteknikkoon.
  • Jos käytät adapteria, jatkojohtoa tai jatkojohtoa, muista tutustua sen asennus- ja/tai maadoitusohjeisiin.

Tuotetiedot

Tuotetiedot - Taulukko 1
Tuotetiedot - Taulukko 2

* GIGABYTE pidättää oikeuden tehdä muutoksia tuotteen teknisiin tietoihin ja tuotteeseen liittyviin tietoihin ilman ennakkoilmoitusta.

Katso suorittimien, muistimoduulien ja SSD-levyjen tukiluettelot GIGABYTE:n verkkosivustolta.

Lataa sovellusten uusin versio GIGABYTE:n verkkosivuston Support\Utility List -sivulta.

Suorittimen asentaminen

varoitusLue seuraavat ohjeet ennen suorittimen asentamista:

  • Varmista, että emolevy tukee suoritinta. (Katso uusin suorittimen tukiluettelo GIGABYTE:n verkkosivustolta.)
  • Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen suorittimen asentamista, jotta laitteisto ei vaurioidu.
  • Etsi suorittimen nasta yksi. Suoritinta ei voi asentaa, jos se on suunnattu väärin. (Tai voit etsiä lovet suorittimen molemmilta puolilta ja kohdistusmerkit suorittimen kannasta.)
  • Levitä tasainen ja ohut kerros lämpötahnaa suorittimen pinnalle.
  • Älä käynnistä tietokonetta, jos suorittimen jäähdytintä ei ole asennettu, muuten suoritin voi ylikuumentua ja vaurioitua.
  • Aseta suorittimen isäntätaajuus suorittimen teknisten tietojen mukaisesti. Järjestelmäväylän taajuutta ei suositella asetettavaksi laitteistomääritysten ulkopuolelle, koska se ei täytä oheislaitteiden vakiovaatimuksia. Jos haluat asettaa taajuuden vakiomääritysten ulkopuolelle, tee se laitteistomääritystesi mukaisesti, mukaan lukien suoritin, näytönohjain, muisti, kiintolevy jne.

Suorittimen asentaminen
Etsi emolevyn suorittimen kannan kohdistusmerkit ja suorittimen lovet.
Suorittimen asentaminen
varoitusÄlä poista suorittimen kannen kantta ennen suorittimen asettamista. Se voi ponnahtaa irti kuormituslevystä automaattisesti, kun kytket vivun uudelleen suorittimen asettamisen jälkeen.

Muistin asentaminen

varoitusLue seuraavat ohjeet ennen muistin asentamista:

  • Varmista, että emolevy tukee muistia. On suositeltavaa käyttää saman kapasiteetin, merkin, nopeuden ja sirujen muistia. (Katso uusimmat tuetut muistinopeudet ja muistimoduulit GIGABYTE:n verkkosivustolta.)
  • Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen muistin asentamista, jotta laitteisto ei vaurioidu.
  • Muistimoduuleissa on erehtymätön rakenne. Muistimoduulin voi asentaa vain yhteen suuntaan. Jos et pysty asettamaan muistia, vaihda suuntaa.

Dual Channel -muistikokoonpano
Tässä emolevyssä on kaksi muistikantaa ja se tukee Dual Channel -tekniikkaa. Kun muisti on asennettu, BIOS tunnistaa automaattisesti muistin tekniset tiedot ja kapasiteetin. Dual Channel -muistitilan käyttöönotto kaksinkertaistaa alkuperäisen muistikaistanleveyden.
Katso laitteiston asennuksen tiedot GIGABYTE:n verkkosivustolta.

Kaksi DDR4-muistikantaa on jaettu kahteen kanavaan, ja jokaisella kanavalla on yksi muistikanta seuraavasti:
Kanava A: DDR4_1
Kanava B: DDR4_2
Suorittimen rajoitusten vuoksi lue seuraavat ohjeet ennen muistin asentamista Dual Channel -tilassa.

  1. Dual Channel -tilaa ei voi ottaa käyttöön, jos vain yksi muistimoduuli on asennettu.
  2. Kun otat Dual Channel -tilan käyttöön kahdella muistimoduulilla, on suositeltavaa käyttää saman kapasiteetin, merkin, nopeuden ja sirujen muistia.

Laajennuskortin asentaminen

varoitusLue seuraavat ohjeet ennen laajennuskortin asentamista:

  • Varmista, että emolevy tukee laajennuskorttia. Lue laajennuskortin mukana tullut ohjekirja huolellisesti.
  • Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen laajennuskortin asentamista, jotta laitteisto ei vaurioidu.

Takapaneelin liittimet

Takapaneelin liittimet

  1. USB 2.0/1.1 -portti
    USB-portti tukee USB 2.0/1.1 -määritystä. Käytä tätä porttia USB-laitteille.
  2. PS/2-näppäimistö/hiiriportti
    Käytä tätä porttia PS/2-hiiren tai -näppäimistön liittämiseen.
  3. Rinnakkaisportti
    Käytä rinnakkaisporttia laitteiden, kuten tulostimen, skannerin jne. liittämiseen. Rinnakkaisporttia kutsutaan myös tulostinportiksi.
  4. Sarjaportti
    Käytä sarjaporttia laitteiden, kuten hiiren, modeemin tai muiden oheislaitteiden liittämiseen.
  5. D-Sub-portti
    D-Sub-portti tukee 15-nastaista D-Sub-liitintä ja enimmäistarkkuutta 1920x1200@60 Hz (tuetut todelliset tarkkuudet riippuvat käytettävästä näytöstä). Liitä näyttö, joka tukee D-Sub-liitäntää tähän porttiin.
  6. USB 3.1 Gen 1 -portti
    USB 3.1 Gen 1 -portti tukee USB 3.1 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.
  7. RJ-45 LAN -portti
    Gigabit Ethernet LAN -portti tarjoaa Internet-yhteyden jopa 1 Gbps:n tiedonsiirtonopeudella. Seuraavassa kuvataan LAN-portin LED-tilat.

    Yhteys/nopeus-LED:
    Tila Kuvaus
    Oranssi 1 Gbps:n tiedonsiirtonopeus
    Vihreä 100 Mbps:n tiedonsiirtonopeus
    Pois 10 Mbps:n tiedonsiirtonopeus
    Aktiivisuus-LED:
    Tila Kuvaus
    Vilkkuu Tietoa lähetetään tai vastaanotetaan
    Pois Tietoa ei lähetetä eikä vastaanoteta
  8. Linjatulo/takakaiutinlähtö (sininen)
    Linjatuloliitäntä. Käytä tätä ääniliitäntää linjatulolaitteille, kuten optiselle asemalle, Walkmanille jne.
  9. Linjalähtö/etukaiutinlähtö (vihreä)
    Linjalähtöliitäntä. Paremman äänenlaadun saavuttamiseksi on suositeltavaa liittää kuulokkeet/kaiutin tähän liitäntään (todelliset tehosteet voivat vaihdella käytetyn laitteen mukaan).
  10. Mikrofonitulo/keski-/subwoofer-kaiutinlähtö (vaaleanpunainen)
    Mikrofonituloliitäntä.
    Ääniliitinkokoonpanot:
    Liitin Kuulokkeet/ 2-kanavainen 4-kanavainen 6-kanavainen 8-kanavainen
    1. Linjatulo/takakaiutinlähtö
    1. Linjalähtö/etukaiutinlähtö
    1. Mikrofonitulo/keski-/subwoofer-kaiutinlähtö
    Etupaneelin linjalähtö/sivukaiutinlähtö

tiedotJos haluat määrittää 7.1-kanavaisen äänen, sinun on käytettävä HD-etupaneelin äänimoduulia ja otettava monikanavainen ääniominaisuus käyttöön ääniohjaimen kautta.

varoitus

  • Kun irrotat takapaneelin liittimeen kytkettyä kaapelia, irrota ensin kaapeli laitteesta ja irrota se sitten emolevystä.
  • Kun irrotat kaapelin, vedä se suoraan ulos liittimestä. Älä keinuta sitä sivulta toiselle, jotta kaapelin liittimessä ei pääse syntymään oikosulkua.

Katso GIGABYTE:n verkkosivuilta lisätietoja ääniohjelmiston määrittämisestä.

Sisäiset liittimet

Sisäiset liittimet

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN
  5. SATA3 0/1/2/3
  6. F_PANEL
  1. F_AUDIO
  2. F_USB30
  3. F_USB
  4. TPM
  5. CLR_CMOS
  6. BAT

varoitusLue seuraavat ohjeet ennen ulkoisten laitteiden liittämistä:

  • Varmista ensin, että laitteesi ovat yhteensopivia liittimien kanssa, joihin haluat ne liittää.
  • Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta välttääksesi laitteiden vahingoittumisen.
  • Laitteen asentamisen jälkeen ja ennen tietokoneen käynnistämistä, varmista että laitteen kaapeli on kiinnitetty kunnolla emolevyn liittimeen.

ATX_12V/ATX (2x2 12V virtaliitin ja 2x12 päävirtaliitin)
Virtaliittimen avulla virtalähde voi syöttää riittävästi vakaata virtaa kaikille emolevyn komponenteille. Ennen virtaliittimen liittämistä, varmista ensin, että virtalähde on sammutettu ja kaikki laitteet on asennettu oikein. Virtaliittimessä on erehtymätön muotoilu. Liitä virtalähteen kaapeli virtaliittimeen oikeassa asennossa.
12 V:n virtaliitin syöttää pääasiassa virtaa suorittimelle. Jos 12 V:n virtaliitintä ei ole liitetty, tietokone ei käynnisty.
tärkeää tietoaLaajennusvaatimusten täyttämiseksi on suositeltavaa käyttää virtalähdettä, joka kestää suurta virrankulutusta (500 W tai enemmän). Jos käytetään virtalähdettä, joka ei tarjoa vaadittavaa tehoa, seurauksena voi olla epävakaa tai käynnistymätön järjestelmä.

ATX_12V:

Pin No. Määritelmä
1 GND
2 GND
3 +12V
4 +12V

ATX:

Pin No. Määritelmä Pin No. Määritelmä
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (soft On/Off)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (stand by +5V) 21 +5V
10 +12V 22 +5V
11 +12V (Only for 2x12-pin ATX) 23 +5V (Only for 2x12-pin ATX)
12 3.3V (Only for 2x12-pin ATX) 24 GND (Only for 2x12-pin ATX)

CPU_FAN/SYS_FAN (Tuuletinliittimet)
Kaikki tämän emolevyn tuuletinliittimet ovat 4-nastaisia. Useimmissa tuuletinliittimissä on erehtymätön lisäyssuunnittelu. Kun liität tuuletinkaapelin, varmista että liität sen oikeassa asennossa (musta liittimen johto on maadoitusjohto). Nopeudensäätötoiminto vaatii tuulettimen, jossa on tuulettimen nopeudensäätö. Optimaalisen lämmönpoiston takaamiseksi on suositeltavaa asentaa järjestelmätuuletin kotelon sisään.

Pin No. Määritelmä
1 GND
2 Jännitteen nopeudensäätö
3 Tunnistus
4 PWM-nopeudensäätö

varoitus

  • Muista liittää tuuletinkaapelit tuuletinliittimiin estääksesi suorittimen ja järjestelmän ylikuumenemisen. Ylikuumeneminen voi johtaa suorittimen vaurioitumiseen tai järjestelmä voi jumittua.
  • Nämä tuuletinliittimet eivät ole konfiguraatiohyppypalikoita. Älä aseta hyppypalikkaa liittimiin.

SATA3 0/1/2/3 (SATA 6Gb/s -liittimet)
SATA-liittimet ovat SATA 6Gb/s -standardin mukaisia ja yhteensopivia SATA 3Gb/s- ja SATA 1.5Gb/s -standardien kanssa. Jokainen SATA-liitin tukee yhtä SATA-laitetta.

Pin No. Määritelmä
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND

tärkeää tietoaJos haluat ottaa hot-plugging-toiminnon käyttöön SATA-porteissa, katso luvusta "BIOS-asetukset", "Oheislaitteet\SATA ja RST -kokoonpano" lisätietoja.

F_PANEL (etupaneelin otsikko)
Liitä virtakytkin, nollauskytkin, kaiutin, kotelon tunkeutumiskytkin/-anturi ja järjestelmän tilan ilmaisin kotelon tähän liittimeen alla olevien nastamääritysten mukaisesti. Huomioi positiiviset ja negatiiviset nastat ennen kaapeleiden liittämistä.
F_PANEL (etupaneelin otsikko)

  • PLED/PWR_LED (virran merkkivalo):
    Yhdistää kotelon etupaneelin virran tilan ilmaisinvaloon. LED palaa, kun järjestelmä on toiminnassa. LED on pois päältä, kun järjestelmä on S3/S4-lepotilassa tai sammutettu (S5).
    Järjestelmän tila LED
    S0 Päällä
    S3/S4/S5 Pois päältä
  • PW (virtakytkin):
    Yhdistää kotelon etupaneelin virtakytkimeen. Voit määrittää tavan sammuttaa järjestelmä virtakytkimellä (lisätietoja on luvussa "BIOS-asetukset", "Virta").
  • SPEAK (kaiutin):
    Yhdistää kotelon etupaneelin kaiuttimeen. Järjestelmä raportoi järjestelmän käynnistystilan antamalla äänimerkin. Yksi lyhyt äänimerkki kuuluu, jos järjestelmä ei havaitse ongelmia käynnistyksen yhteydessä.
  • HD (kiintolevyn toiminnan merkkivalo):
    Yhdistää kotelon etupaneelin kiintolevyn toiminnan merkkivaloon. LED palaa, kun kiintolevy lukee tai kirjoittaa tietoja.
  • RES (nollauskytkin):
    Yhdistää kotelon etupaneelin nollauskytkimeen. Käynnistä tietokone uudelleen painamalla nollauskytkintä, jos tietokone jumiutuu eikä suorita normaalia uudelleenkäynnistystä.
  • CI (kotelon tunkeutumisen otsikko):
    Yhdistää kotelon tunkeutumiskytkimeen/-anturiin kotelossa, joka voi havaita, onko kotelon kansi poistettu. Tämä toiminto edellyttää koteloa, jossa on kotelon tunkeutumiskytkin/-anturi.
  • NC: Ei yhteyttä.
    tietoaEtupaneelin rakenne voi vaihdella kotelon mukaan. Etupaneelimoduuli koostuu pääasiassa virtakytkimestä, nollauskytkimestä, virran merkkivalosta, kiintolevyn toiminnan merkkivalosta, kaiuttimesta jne. Kun liität kotelon etupaneelimoduulin tähän liittimeen, varmista, että johdinten ja nastojen määritykset vastaavat oikein.

F_AUDIO (etupaneelin ääniliitin)
Etupaneelin ääniliitin tukee teräväpiirtoääntä (HD). Voit liittää kotelon etupaneelin äänimoduulin tähän liittimeen. Varmista, että moduulin liittimen johdinmääritykset vastaavat emolevyn liittimen nastamäärityksiä. Moduulin liittimen ja emolevyn liittimen väärä liitäntä voi aiheuttaa laitteen toimimattomuuden tai jopa vahingoittaa sitä.
Etupaneelin ääniliitin

Nastan numero Määritelmä Nastan numero Määritelmä
1 MIC2_L 6 Sense
2 GND 7 FAUDIO_JD
3 MIC2_R 8 No Pin
4 NC 9 LINE2_L
5 LINE2_R 10 Sense

tietoaJoissakin koteloissa on etupaneelin äänimoduuli, jossa on erilliset liittimet jokaisessa johdossa yhden pistokkeen sijaan. Jos haluat lisätietoja etupaneelin äänimoduulin liittämisestä, jossa on erilaiset johdinmääritykset, ota yhteyttä kotelon valmistajaan.

F_USB30 (USB 3.1 Gen 1 -liitin)
Liitin on USB 3.1 Gen 1- ja USB 2.0 -määritysten mukainen ja voi tarjota kaksi USB-porttia. Jos haluat ostaa valinnaisen 3,5 tuuman etupaneelin, joka tarjoaa kaksi USB 3.1 Gen 1 -porttia, ota yhteyttä paikalliseen jälleenmyyjään.

Nastan numero Määritelmä Nastan numero Määritelmä
1 VBUS 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 GND
4 GND 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 GND
7 GND 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS
10 NC 20 No Pin

F_USB (USB 2.0/1.1 -liitin)
Liitin on USB 2.0/1.1 -määritysten mukainen. Jokainen USB-liitin voi tarjota kaksi USB-porttia valinnaisen USB-kiinnikkeen kautta. Jos haluat ostaa valinnaisen USB-kiinnikkeen, ota yhteyttä paikalliseen jälleenmyyjään.

Nastan numero Määritelmä Nastan numero Määritelmä
1 Virta (5V) 6 USB DY+
2 Virta (5V) 7 GND
3 USB DX- 8 GND
4 USB DY- 9 No Pin
5 USB DX+ 10 NC

varovaisuutta

  • Älä kytke IEEE 1394 -kiinnikkeen (2x5-nastainen) kaapelia USB 2.0/1.1 -liittimeen.
  • Ennen USB-kiinnikkeen asentamista, muista sammuttaa tietokone ja irrottaa virtajohto pistorasiasta, jotta USB-kiinnike ei vaurioidu.

TPM (Trusted Platform Module -liitin)
Voit liittää TPM:n (Trusted Platform Module) tähän liittimeen.

Nastan numero Määritelmä Nastan numero Määritelmä
1 LAD0 7 LAD3
2 VCC3 8 GND
3 LAD1 9 LFRAME
4 No Pin 10 NC
5 LAD2 11 SERIRQ
6 LCLK 12 LRESET

CLR_CMOS (Clear CMOS -hyppyjohdin)
Tällä hyppyjohtimella voit tyhjentää BIOS-kokoonpanon ja palauttaa CMOS-arvot tehdasasetuksiin. Voit tyhjentää CMOS-arvot koskettamalla kahta nastaa muutaman sekunnin ajan metalliesineellä, kuten ruuvimeisselillä.

Auki: Normaali
Oikosulku: Tyhjennä CMOS-arvot

Varoitus

  • Sammuta tietokone aina ja irrota virtajohto pistorasiasta ennen CMOS-arvojen tyhjentämistä.
  • Kun järjestelmä on käynnistetty uudelleen, siirry BIOS Setup -ohjelmaan lataamaan tehdasasetukset (valitse Load Optimized Defaults (Lataa optimoidut oletusasetukset)) tai määritä BIOS-asetukset manuaalisesti (katso BIOS-kokoonpanot luvusta "BIOS Setup").

BAT (akku)
Akku antaa virtaa arvojen (kuten BIOS-kokoonpanojen, päivämäärän ja kellonajan) säilyttämiseksi CMOS:ssä, kun tietokone on sammutettu. Vaihda akku, kun akun jännite laskee alhaiselle tasolle, tai CMOS-arvot eivät välttämättä ole tarkkoja tai ne saattavat kadota.
Voit tyhjentää CMOS-arvot poistamalla akun:

  1. Sammuta tietokone ja irrota virtajohto.
  2. Irrota akku varovasti akkukotelosta ja odota minuutti. (Tai kosketa metalliesineellä, kuten ruuvimeisselillä, akkukotelon positiivisia ja negatiivisia napoja aiheuttaen niihin oikosulun 5 sekunnin ajaksi.)
  3. Vaihda akku.
  4. Kytke virtajohto ja käynnistä tietokone uudelleen.

Varoitus

  • Sammuta tietokone aina ja irrota virtajohto ennen akun vaihtamista.
  • Vaihda akku vastaavaan akkuun. Laitteesi voivat vaurioitua, jos akku vaihdetaan väärään malliin.
  • Ota yhteyttä ostopaikkaan tai paikalliseen jälleenmyyjään, jos et pysty vaihtamaan akkua itse tai olet epävarma akkumallista.
  • Kun asennat akun, huomioi akun positiivisen (+) ja negatiivisen (-) puolen suunta (positiivisen puolen tulee olla ylöspäin).
  • Käytetyt akut on käsiteltävä paikallisten ympäristömääräysten mukaisesti.

BIOS-asetukset

BIOS (Basic Input and Output System) tallentaa järjestelmän laitteistoparametrit emolevyn CMOS-muistiin. Sen tärkeimpiin toimintoihin kuuluu virran kytkemisen jälkeisen itsetestin (POST) suorittaminen järjestelmän käynnistyksen aikana, järjestelmäparametrien tallentaminen ja käyttöjärjestelmän lataaminen jne. BIOS sisältää BIOS-asetusohjelman, jonka avulla käyttäjä voi muuttaa järjestelmän peruskokoonpanoasetuksia tai aktivoida tiettyjä järjestelmäominaisuuksia.
Kun virta katkaistaan, emolevyn akku syöttää tarvittavan virran CMOS-muistiin pitääkseen kokoonpanoarvot CMOS-muistissa.
Pääset BIOS-asetusohjelmaan painamalla <Delete>-näppäintä POST-testin aikana, kun virta on kytketty.
Päivitä BIOS käyttämällä joko GIGABYTE Q-Flash- tai @BIOS-apuohjelmaa.

  • Q-Flashin avulla käyttäjä voi nopeasti ja helposti päivittää tai varmuuskopioida BIOSin ilman, että käyttöjärjestelmään tarvitsee kirjautua.
  • @BIOS on Windows-pohjainen apuohjelma, joka etsii ja lataa BIOSin uusimman version Internetistä ja päivittää BIOSin.

varoitus

  • Koska BIOSin päivittäminen on mahdollisesti riskialtista, on suositeltavaa olla päivittämättä BIOSia, jos et kohtaa ongelmia nykyisen BIOS-version käytössä. Jos päivität BIOSin, tee se varoen. Virheellinen BIOSin päivittäminen voi johtaa järjestelmän toimintahäiriöön.
  • On suositeltavaa, että et muuta oletusasetuksia (ellei sinun ole pakko), jotta vältät järjestelmän epävakaisuuden tai muita odottamattomia tuloksia. Asetusten virheellinen muuttaminen voi johtaa siihen, että järjestelmää ei voi käynnistää. Jos näin käy, yritä tyhjentää CMOS-arvot ja palauttaa emolevy oletusarvoihin. (Katso "Lataa optimoidut oletusarvot" -osio tässä luvussa tai akun/CMOS-hyppyjohdon esittelyt saadaksesi tietoa CMOS-arvojen tyhjentämisestä.)

Käynnistysnäyttö

Seuraava käynnistyslogo näkyy, kun tietokone käynnistyy. (Esimerkki BIOS-versiosta: F1a)
Käynnistysnäyttö
On olemassa kaksi eri BIOS-tilaa seuraavasti, ja voit käyttää <F2>-näppäintä vaihtaaksesi kahden tilan välillä. Classic Setup -tila tarjoaa yksityiskohtaiset BIOS-asetukset. Voit siirtyä näppäimistön nuolinäppäimillä kohteiden välillä ja painaa <Enter> hyväksyäksesi tai siirtyäksesi alivalikkoon. Tai voit käyttää hiirtäsi valitaksesi haluamasi kohteen. Easy Mode (helppo tila) antaa käyttäjien nopeasti tarkastella nykyisiä järjestelmätietojaan tai tehdä säätöjä optimaalisen suorituskyvyn saavuttamiseksi. Helpossa tilassa voit käyttää hiirtäsi siirtyäksesi kokoonpanoesineiden läpi.

tärkeää tietoa

  • Kun järjestelmä ei ole vakaa tavalliseen tapaan, valitseLoad Optimized Defaults (Lataa optimoidut oletusarvot) -kohde asettaaksesi järjestelmäsi oletusarvoihin.
  • Tässä luvussa kuvatut BIOS-asetusvalikot ovat vain viitteellisiä ja voivat vaihdella BIOS-version mukaan.

Päävalikko

Päävalikko

Classic Setup -toimintonäppäimet

<><> Siirrä valintapalkki asetusvalikon valitsemiseksi
<><> Siirrä valintapalkki valitaksesi määrityskohteen valikossa
<Enter> Suorita komento tai siirry valikkoon
<+>/<Page Up> Lisää numeerista arvoa tai tee muutoksia
<->/<Page Down> Vähennä numeerista arvoa tai tee muutoksia
<F1> Näytä toimintonäppäinten kuvaukset
<F2> Vaihda Easy Mode -tilaan
<F5> Palauta nykyisten alivalikkojen edelliset BIOS-asetukset
<F7> Lataa optimoidut BIOS-oletusasetukset nykyisille alivalikoille
<F8> Avaa Q-Flash-apuohjelma
<F9> Näytä järjestelmätiedot
<F10> Tallenna kaikki muutokset ja poistu BIOS-asetusohjelmasta
<F12> Kaappaa nykyinen näyttö kuvana ja tallenna se USB-asemallesi
<Esc> Päävalikko: Poistu BIOS-asetusohjelmasta Alivalikot: Poistu nykyisestä alivalikosta

M.I.T.


varoitusJärjestelmän vakaa toiminta tekemiesi ylikellotus- ja ylijännitysasetusten kanssa riippuu järjestelmän kokonaiskokoonpanosta. Virheellinen ylikellotus/ylijännite voi vahingoittaa suoritinta, piirisarjaa tai muistia ja lyhentää näiden komponenttien käyttöikää. Tämä sivu on tarkoitettu vain edistyneille käyttäjille, ja suosittelemme, että et muuta oletusasetuksia järjestelmän epävakauden tai muiden odottamattomien tulosten välttämiseksi. (Asetusten riittämätön muuttaminen voi johtaa järjestelmän käynnistymisen epäonnistumiseen. Jos näin käy, tyhjennä CMOS-arvot ja palauta emolevy oletusarvoihin.)

  • Advanced Frequency Settings (Lisätaajuusasetukset)
    Host Clock Value (Isäntäkellon arvo)
    Näyttää nykyisen toimivan isäntäkellotaajuuden.
    Graphics Slice Ratio (Note)
    Voit asettaa grafiikkaleikkeen suhteen.
    Graphics UnSlice Ratio (Note)
    Voit asettaa grafiikkanonleikkeen suhteen.
    CPU Clock Ratio (Suorittimen kellosuhde)
    Voit muuttaa asennetun suorittimen kellosuhdetta. Säädettävä alue riippuu asennetusta suorittimesta.
    CPU Frequency (Suorittimen taajuus)
    Näyttää nykyisen toimivan suorittimen taajuuden.
    FCLK Frequency for Early Power On (FCLK-taajuus varhaiselle virran kytkemiselle)
    Voit asettaa FCLK-taajuuden. Vaihtoehdot ovat: Normal(800Mhz), 1GHz, 400MHz. (Oletus: 1 GHz)
  • Advanced CPU Core Settings (Suorittimen ytimen lisäasetukset)
    CPU Clock Ratio (Suorittimen kellosuhde), CPU Frequency (Suorittimen taajuus), FCLK Frequency for Early Power On (FCLK-taajuus varhaiselle virran kytkemiselle)
    Yllä olevat asetukset ovat synkronisia samojen kohteiden kanssa Advanced Frequency Settings (Lisätaajuusasetukset) -valikossa.
    (Huom.) Tämä kohde on käytettävissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta. Lisätietoja Intel®-suorittimien ainutlaatuisista ominaisuuksista on Intelin verkkosivustolla.
    AVX Offset (Note)
    AVX-offset on AVX-suhteen negatiivinen offset.
    Uncore Ratio (Ydinten suhde)
    Voit asettaa suorittimen ydinten suhteen. Säädettävä alue riippuu käytettävästä suorittimesta.
    Uncore Frequency (Ydinten taajuus)
    Näyttää nykyisen suorittimen ydinten taajuuden.
    CPU Flex Ratio Override (Suorittimen joustavan suhteen ohitus)
    Ottaa suorittimen joustavan suhteen käyttöön tai poistaa sen käytöstä. Suurin suorittimen kellosuhde perustuu CPU Flex Ratio Settings (Suorittimen joustavan suhteen asetukset) -arvoon, jos CPU Clock Ratio (Suorittimen kellosuhde) on asetettu arvoon Auto (Automaattinen). (Oletus: Disabled (Poistettu käytöstä))
    CPU Flex Ratio Settings (Suorittimen joustavan suhteen asetukset)
    Voit asettaa suorittimen joustavan suhteen. Säädettävä alue voi vaihdella suorittimen mukaan.
    Intel(R) Turbo Boost Technology (Note)
    Voit määrittää, otetaanko Intel®-suorittimen Turbo Boost -tekniikka käyttöön. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
    Turbo Ratio (Note)
    Voit asettaa suorittimen turbosuhteet eri määrille aktiivisia ytimiä. Auto (Automaattinen) asettaa suorittimen turbosuhteet suorittimen teknisten tietojen mukaisesti. (Oletus: Auto (Automaattinen))
    Power Limit TDP (Watts) / Power Limit Time (Tehoraja TDP (wattia) / Tehoraja-aika)
    Voit asettaa tehorajan suorittimen turbotilalle ja kuinka kauan kestää toimia määritetyllä tehorajalla. Jos määritetty arvo ylitetään, suoritin pienentää automaattisesti ydintaajuutta tehon vähentämiseksi. Auto (Automaattinen) asettaa tehorajan suorittimen teknisten tietojen mukaisesti. (Oletus: Auto (Automaattinen))
    Core Current Limit (Amps) (Ytimen virtaraja (ampeeria))
    Voit asettaa virtarajan suorittimen turbotilalle. Kun suorittimen virta ylittää määritetyn virtarajan, suoritin pienentää automaattisesti ydintaajuutta virran vähentämiseksi. Auto (Automaattinen) asettaa tehorajan suorittimen teknisten tietojen mukaisesti. (Oletus: Auto (Automaattinen))
    Turbo Per Core Limit Control (Note)
    Voit hallita kunkin suorittimen ytimen rajaa erikseen. (Oletus: Auto (Automaattinen))
    No. of CPU Cores Enabled (Note)
    Voit valita Intel®-moniydinsuorittimessa käyttöön otettavien suorittimen ytimien määrän (suorittimen ytimien määrä voi vaihdella suorittimen mukaan). Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
    Hyper-Threading Technology (Note)
    Voit määrittää, otetaanko monisäikeistystekniikka käyttöön, kun käytät Intel®-suoritinta, joka tukee tätä toimintoa. Tämä ominaisuus toimii vain käyttöjärjestelmissä, jotka tukevat moniprosessoritilaa. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
    Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Note)
    Ottaa Intel® Speed Shift -tekniikan käyttöön tai poistaa sen käytöstä. Tämän ominaisuuden ottaminen käyttöön mahdollistaa sen, että prosessori nostaa toimintataajuuttaan nopeammin ja parantaa sitten järjestelmän reagointikykyä. (Oletus: Auto (Automaattinen))
    CPU Enhanced Halt (C1E) (Note)
    Ottaa Intel®-suorittimen parannetun pysäytystoiminnon (C1E) käyttöön tai poistaa sen käytöstä, joka on suorittimen virransäästötoiminto järjestelmän pysäytystilassa. Kun toiminto on käytössä, suorittimen ydintaajuutta ja jännitettä pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
    (Note) Tämä kohde on käytettävissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta. Lisätietoja Intel®-suorittimien ainutlaatuisista ominaisuuksista on Intelin verkkosivustolla.
    C3 State Support (Note)
    Voit määrittää, päästetäänkö suoritin C3-tilaan järjestelmän pysäytystilassa. Kun toiminto on käytössä, suorittimen ydintaajuutta ja jännitettä pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. C3-tila on parannettu virransäästötila kuin C1. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
    C6/C7 State Support (Note)
    Voit määrittää, päästetäänkö suoritin C6/C7-tilaan järjestelmän pysäytystilassa. Kun toiminto on käytössä, suorittimen ydintaajuutta ja jännitettä pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. C6/C7-tila on parannettu virransäästötila kuin C3. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
    C8 State Support (Note)
    Voit määrittää, päästetäänkö suoritin C8-tilaan järjestelmän pysäytystilassa. Kun toiminto on käytössä, suorittimen ydintaajuutta ja jännitettä pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. C8-tila on parannettu virransäästötila kuin C6/C7. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
    C10 State Support (Note)
    Voit määrittää, päästetäänkö suoritin C10-tilaan järjestelmän pysäytystilassa. Kun toiminto on käytössä, suorittimen ydintaajuutta ja jännitettä pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. C10-tila on parannettu virransäästötila kuin C8. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
    Package C State Limit (Note)
    Voit määrittää prosessorin C-tilan rajan. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
    CPU Thermal Monitor (Note)
    Ottaa Intel® Thermal Monitor -toiminnon käyttöön tai poistaa sen käytöstä, joka on suorittimen ylikuumenemissuojaustoiminto. Kun toiminto on käytössä, suorittimen ydintaajuutta ja jännitettä pienennetään, kun suoritin on ylikuumentunut. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
    Ring to Core offset (Down Bin)
    Voit määrittää, poistetaanko suorittimen Ring-suhteen automaattinen alennustoiminto käytöstä. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
    CPU EIST Function (Note)
    Ottaa Enhanced Intel® Speed Step Technology (EIST) -tekniikan käyttöön tai poistaa sen käytöstä. Suorittimen kuormituksesta riippuen Intel® EIST -tekniikka voi dynaamisesti ja tehokkaasti alentaa suorittimen jännitettä ja ydintaajuutta keskimääräisen virrankulutuksen ja lämmöntuotannon vähentämiseksi. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
    Race To Halt (RTH) (Note)/Energy Efficient Turbo(Note)
    Ottaa suorittimen virransäästöön liittyvät asetukset käyttöön tai poistaa ne käytöstä.
    Voltage Optimization
    Voit määrittää, otetaanko jännitteen optimointi käyttöön virrankulutuksen vähentämiseksi. (Oletus: Auto (Automaattinen))
    Hardware Prefetcher
    Voit määrittää, otetaanko laitteistopohjainen esihakutoiminto käyttöön tietojen ja ohjeiden esihakemiseksi muistista välimuistiin. (Oletus: Auto (Automaattinen))
    (Note) Tämä kohde on käytettävissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta. Lisätietoja Intel®-suorittimien ainutlaatuisista ominaisuuksista on Intelin verkkosivustolla.
    Adjacent Cache Line Prefetch
    Voit määrittää, otetaanko käyttöön viereisen välimuistilinjan esihakumekanismi, jonka avulla prosessori voi hakea pyydetyn välimuistilinjan sekä seuraavan välimuistilinjan. (Oletus: Auto (Automaattinen))
    Extreme Memory Profile (X.M.P.) (Note)
    Mahdollistaa BIOSin lukea SPD-tiedot XMP-muistimoduulista/-moduuleista muistin suorituskyvyn parantamiseksi, kun se on käytössä.
    Disabled Poistaa tämän toiminnon käytöstä. (Oletus)
    Profile1 Käyttää Profile 1 (Profiili 1) -asetuksia.
    Profile2 (Note) Käyttää Profile 2 (Profiili 2) -asetuksia.

    Muistin järjestelmän kerroin System Memory Multiplier
    Voit määrittää järjestelmän muistin kertoimen. Auto asettaa muistin kertoimen muistin SPD-datan mukaan. (Oletus: Auto)
    Muistin referenssikello Memory Ref Clock
    Voit säätää muistin referenssikelloa manuaalisesti. (Oletus: Auto)
    Muistin pariton suhde (100/133 tai 200/266) Memory Odd Ratio (100/133 or 200/266)
    Voit säätää muistin referenssikelloa manuaalisesti. (Oletus: Auto)
    Muistin taajuus (MHz) Memory Frequency (MHz)
    Ensimmäinen muistin taajuusarvo on käytetyn muistin normaali toimintataajuus; toinen on muistin taajuus, joka säädetään automaattisesti System Memory Multiplier -asetusten mukaan.

  • Advanced Memory Settings
    Edistyneet muistiasetukset Extreme Memory Profile (X.M.P.) (Huom.), System Memory Multiplier, Memory Ref Clock, Memory Odd Ratio (100/133 or 200/266), Memory Frequency(MHz)
    Yllä olevat asetukset ovat synkronisia samojen kohteiden kanssa Advanced Frequency Settings -valikossa.
    Muistin käynnistystila Memory Boot Mode (Huom.)
    Tarjoaa muistin tunnistus- ja koulutusmenetelmiä.
    AutoAuto Antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus)
    NormaaliNormal BIOS suorittaa muistin koulutuksen automaattisesti. Huomaa, että jos järjestelmä muuttuu epävakaaksi tai ei käynnisty, yritä tyhjentää CMOS-arvot ja palauttaa emolevy oletusarvoihin. (Katso akun/tyhjennä CMOS-hyppyjohdon esittelyt, kuinka CMOS-arvot tyhjennetään.)
    Ota nopea käynnistys käyttöönEnable Fast Boot Jätä muistin tunnistus ja koulutus väliin joissakin erityisissä kriteereissä muistin nopeamman käynnistyksen saavuttamiseksi.
    Poista nopea käynnistys käytöstäDisable Fast Boot Tunnista ja kouluta muisti jokaisessa käynnistyksessä.

    Reaaliaikainen muistin ajoitusRealtime Memory Timing
    Voit hienosäätää muistiajastuksia BIOS-vaiheen jälkeen. (Oletus: Auto)
    Muistin parannusasetukset Memory Enhancement Settings
    Tarjoaa useita muistin suorituskyvyn parannusasetuksia: Normal (perussuorituskyky), Relax OC, Enhanced Stability ja Enhanced Performance. (Oletus: Normaali)
    Muistin ajoitustila Memory Timing Mode
    Manual ja Advanced Manual sallivat Memory Multiplier Tweaker-, Channel Interleaving-, Rank Interleaving- ja alla olevien muistiajastusasetusten määrittämisen. Vaihtoehdot ovat: Auto (oletus), Manual, Advanced Manual.
    (Huom.) Tämä kohde on käytettävissä vain, kun asennat suoritinta ja muistimoduulia, jotka tukevat tätä ominaisuutta.
    Profiilin DDR-jänniteProfile DDR Voltage
    Kun käytät ei-XMP-muistimoduulia tai Extreme Memory Profile (X.M.P.) -asetus on Disabled, arvo näytetään muistin teknisten tietojen mukaisesti. Kun Extreme Memory Profile (X.M.P.) -asetukseksi on määritetty Profile1 tai Profile2, arvo näytetään XMP-muistin SPD-datan mukaisesti.
    Muistikertoimen säätö Memory Multiplier Tweaker
    Tarjoaa eri tasoja muistin automaattiselle viritykselle. (Oletus: Auto)
    Kanavien lomitus Channel Interleaving
    Ottaa muistikanavan lomituksen käyttöön tai poistaa sen käytöstä. Enabled sallii järjestelmän samanaikaisesti käyttää muistin eri kanavia muistin suorituskyvyn ja vakauden parantamiseksi. Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
    Sijoitusten lomitus Rank Interleaving
    Ottaa muistin sijoituksen lomituksen käyttöön tai poistaa sen käytöstä. Enabled sallii järjestelmän samanaikaisesti käyttää muistin eri sijoituksia muistin suorituskyvyn ja vakauden parantamiseksi. Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)

  • Channel A/B Memory Sub Timings
    Tämä alivalikko tarjoaa muistin ajoitusasetukset kullekin muistikanavalle. Vastaavat ajoitusasetusnäytöt ovat määritettävissä vain, kun Memory Timing Mode -asetukseksi on määritetty Manual tai Advanced Manual. Huomautus: Järjestelmäsi voi muuttua epävakaaksi tai se ei ehkä käynnisty, kun olet tehnyt muutoksia muistin ajoituksiin. Jos näin tapahtuu, palauta emolevy oletusarvoihin lataamalla optimoidut oletusarvot tai tyhjentämällä CMOS-arvot.
  • Advanced Voltage Settings
  • Advanced Power Settings
    Tämä osio tarjoaa Loadline-jännitteen säätömahdollisuuksia.
  • CPU Core Voltage Control
    Tämä osio tarjoaa suorittimen jännitteen säätömahdollisuuksia.
  • DRAM Voltage Control
    Tämä osio tarjoaa muistin jännitteen säätömahdollisuuksia.
  • Internal VR Control
    Tämä osio tarjoaa VR-jännitteen säätömahdollisuuksia.
  • PC Health Status
    Kotelon avaustilan nollaus Reset Case Open Status
    Poistettu käytöstäDisabled Säilyttää tai tyhjentää edellisen kotelon tunkeutumisen tilan. (Oletus)
    KäytössäEnabled Tyhjentää edellisen kotelon tunkeutumisen tilan, ja Kotelo auki -kentässä näkyy "Ei" seuraavassa käynnistyksessä.

    Kotelo auki Case Open
    Näyttää emolevyn CI-otsikkoon liitetyn kotelon tunkeutumisen tunnistuslaitteen tunnistustilan. Jos järjestelmän kotelon kansi poistetaan, tässä kentässä näkyy "Kyllä", muuten siinä näkyy "Ei". Jos haluat tyhjentää kotelon tunkeutumisen tilan, aseta Reset Case Open Status -asetukseksi Enabled, tallenna asetukset CMOSiin ja käynnistä sitten järjestelmä uudelleen.
    CPU Vcore/CPU VCCSA/DRAM-kanava A/B -jännite/+3,3 V/+5 V/+12 V/CPU VAXG CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Näyttää järjestelmän nykyiset jännitteet.

  • Miscellaneous Settings
    Muut asetukset Max Link Speed
    Voit määrittää PCI Express -paikkojen toimintatilan Gen 1:ksi, Gen 2:ksi tai Gen 3:ksi. Todellinen toimintatila riippuu kunkin paikan laitteistomäärityksistä. Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
    3DMark01-parannus 3DMark01 Enhancement
    Voit määrittää, parannetaanko joitain vanhoja vertailuarvojen suorituskykyä. (Oletus: Poistettu käytöstä)
  • Smart Fan 5 Settings & Monitor
    Voit valita valvottavan kohteen ja tehdä lisäsäätöjä. (Oletus: CPU FAN)
    Tuulettimen nopeuden säätö Fan Speed Control
    Voit määrittää, otetaanko tuulettimen nopeuden säätötoiminto käyttöön ja säädetäänkö tuulettimen nopeutta.
    Normal Antaa tuulettimen pyöriä eri nopeuksilla lämpötilan mukaan. Voit säätää tuulettimen nopeutta System Information Viewerin avulla järjestelmävaatimustesi perusteella. (Oletus)
    Silent Antaa tuulettimen pyöriä hitailla nopeuksilla.
    Manual Voit säätää tuulettimen nopeutta käyräkaaviossa.
    Full Speed Antaa tuulettimen pyöriä täydellä nopeudella.
    Tuulettimen säätö Käytä lämpötilatuloa Fan Control Use Temperature Input
    Voit valita viitelämpötilan tuulettimen nopeuden säätöä varten.
    LämpötilaväliTemperature Interval
    Voit valita lämpötilavälin tuulettimen nopeuden muutosta varten.
    Tuulettimen säätötila Fan Control Mode
    Auto Antaa BIOSin havaita automaattisesti asennetun tuulettimen/pumpun tyypin ja asettaa optimaalisen säätötilan. (Oletus)
    Voltage Jännitetilaa suositellaan 3-nastaiselle tuulettimelle.
    PWM PWM-tilaa suositellaan 4-nastaiselle tuulettimelle.
    Tuulettimen pysäytys Fan Stop
    Ottaa tuulettimen pysäytystoiminnon käyttöön tai poistaa sen käytöstä. Voit asettaa lämpötilarajan lämpötilakäyrän avulla. Tuuletin pysähtyy, kun lämpötila on rajaa alhaisempi. (Oletus: Poistettu käytöstä)
    Lämpötila Temperature
    Näyttää valitun kohdealueen nykyisen lämpötilan.
    Tuulettimen nopeus Fan Speed
    Näyttää nykyiset tuulettimen nopeudet.
    Lämpötilavaroituksen säätö Temperature Warning Control
    Asettaa lämpötilan varoituskynnyksen. Kun lämpötila ylittää kynnyksen, BIOS antaa varoitusäänen. Vaihtoehdot ovat: Disabled (oletus), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
    Tuuletin vika varoitus Fan Fail Warning
    Antaa järjestelmän antaa varoitusäänen, jos tuuletinta ei ole kytketty tai se epäonnistuu. Tarkista tuulettimen kunto tai tuulettimen liitäntä, kun näin tapahtuu. (Oletus: Poistettu käytöstä)

Järjestelmä


Tässä osiossa on tietoja emolevysi mallista ja BIOS-versiosta. Voit myös valita BIOSin käyttämän oletuskielen ja asettaa järjestelmän ajan manuaalisesti.
Käyttötaso
Näyttää nykyisen käyttötason käytetyn salasanasuojauksen tyypin mukaan. (Jos salasanaa ei ole asetettu, oletusarvo näkyy muodossa Administrator.) Järjestelmänvalvojan tasolla voit tehdä muutoksia kaikkiin BIOS-asetuksiin; Käyttäjätasolla voit tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta et kaikkiin.
Järjestelmän kieli
Valitsee BIOSin käyttämän oletuskielen.
Järjestelmän päivämäärä
Asettaa järjestelmän päivämäärän. Päivämäärän muoto on viikko (vain luku), kuukausi, päivä ja vuosi. Käytä <Enter>-näppäintä vaihtaaksesi Kuukausi-, Päivä- ja Vuosi-kenttien välillä ja käytä <Page Up>- tai <Page Down>-näppäintä asettaaksesi halutun arvon.
Järjestelmän aika
Asettaa järjestelmän ajan. Aikamuoto on tunti, minuutti ja sekunti. Esimerkiksi klo 13.00 on 13:00:00. Käytä <Enter>-näppäintä vaihtaaksesi Tunti-, Minuutti- ja Sekunti-kenttien välillä ja käytä <Page Up>- tai <Page Down>-näppäintä asettaaksesi halutun arvon.

BIOS


Bootup NumLock State
Ottaa Numlock-toiminnon käyttöön tai poistaa sen käytöstä näppäimistön numeronäppäimistössä POST-toiminnon jälkeen. (Oletus: Päällä)
Security Option
Määrittää, tarvitaanko salasana aina, kun järjestelmä käynnistyy, vai vain kun siirryt BIOS-asetuksiin.
Kun olet määrittänyt tämän kohdan, aseta salasanat kohdan Administrator Password/User Password alle.

Setup Salasana vaaditaan vain BIOS-asetusohjelmaan siirtymistä varten.
System Salasana vaaditaan järjestelmän käynnistämiseen ja BIOS-asetuksiin siirtymiseen -ohjelma. (Oletus)

Full Screen LOGO Show
Voit määrittää, näytetäänkö GIGABYTE-logo järjestelmän käynnistyessä. Disabled ohittaa GIGABYTE-logon, kun järjestelmä käynnistyy. (Oletus: Käytössä)
Boot Option Priorities
Määrittää yleisen käynnistysjärjestyksen käytettävissä olevista laitteista. Irrotettavat tallennuslaitteet, jotka tukevat GPT-muotoa, merkitään etuliitteellä "UEFI:" käynnistyslaiteluettelossa. Jos haluat käynnistää GPT-osiointia tukevasta käyttöjärjestelmästä, valitse laite, jonka edessä on "UEFI:"-merkkijono.
Tai jos haluat asentaa käyttöjärjestelmän, joka tukee GPT-osiointia, kuten Windows 7 64-bittinen, valitse optinen asema, joka sisältää Windows 7 64-bittisen asennuslevyn ja jonka edessä on "UEFI:"-merkkijono.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Määrittää käynnistysjärjestyksen tietylle laitetyypille, kuten kiintolevyille, optisille asemille, levykeasemille ja laitteille, jotka tukevat Käynnistä LANista -toimintoa jne. Paina <Enter> tässä kohdassa siirtyäksesi alivalikkoon, jossa näkyvät samantyyppiset laitteet, jotka on yhdistetty. Tämä kohta on käytettävissä vain, jos vähintään yksi tämän tyyppinen laite on asennettu.
Fast Boot
Ottaa Fast Bootin käyttöön tai poistaa sen käytöstä lyhentääkseen käyttöjärjestelmän käynnistysprosessia. Ultra Fast tarjoaa nopeimman käynnistysnopeuden. (Oletus: Poistettu käytöstä)
SATA Support

Last Boot HDD Only Paitsi edellistä käynnistysasemaa, kaikki SATA-laitteet on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.
All Sata Devices Kaikki SATA-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-toiminnon aikana. (Oletus)

Tämä kohta on määritettävissä vain, kun Fast Boot on asetettu tilaan Enabled tai Ultra Fast.

VGA Support
Voit valita, minkä tyyppisen käyttöjärjestelmän haluat käynnistää.

Auto Ottaa käyttöön vain vanhan option ROM -muistin.
EFI Driver Ottaa EFI-option ROM -muistin käyttöön. (Oletus)

Tämä kohta on määritettävissä vain, kun Fast Boot on asetettu tilaan Enabled tai Ultra Fast.

USB Support

Disabled Kaikki USB-laitteet on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.
Full Initial Kaikki USB-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-toiminnon aikana.
Partial Initial Osa USB-laitteista on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä. (Oletus)

Tämä kohta on määritettävissä vain, kun Fast Boot on asetettu tilaan Enabled. Tämä toiminto on poistettu käytöstä, kun Fast Boot on asetettu tilaan Ultra Fast.

PS2 Devices Support

Disabled Kaikki PS/2-laitteet on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.
Enabled Kaikki PS/2-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-toiminnon aikana. (Oletus)

Tämä kohta on määritettävissä vain, kun Fast Boot on asetettu tilaan Enabled. Tämä toiminto on poistettu käytöstä, kun Fast Boot on asetettu tilaan Ultra Fast.

NetWork Stack Driver Support

Disabled Poistaa käynnistyksen verkosta käytöstä. (Oletus)
Enabled Ottaa käynnistyksen verkosta käyttöön.

Tämä kohta on määritettävissä vain, kun Fast Boot on asetettu tilaan Enabled tai Ultra Fast.

Next Boot After AC Power Loss

Normal Boot Ottaa normaalin käynnistyksen käyttöön vaihtovirran palautuessa. (Oletus)
Fast Boot Säilyttää Fast Boot -asetukset vaihtovirran palautuessa.

Tämä kohta on määritettävissä vain, kun Fast Boot on asetettu tilaan Enabled tai Ultra Fast.

Mouse Speed
Voit asettaa hiiren kohdistimen liikkumisnopeuden. (Oletus: 1 X)
CSM Support
Ottaa UEFI CSM:n (Compatibility Support Module) käyttöön tai poistaa sen käytöstä, jotta vanhaa PC-käynnistysprosessia voidaan tukea.

Disabled Poistaa UEFI CSM:n käytöstä ja tukee vain UEFI BIOS -käynnistysprosessia.
Enabled Ottaa UEFI CSM:n käyttöön. (Oletus)

LAN PXE Boot Option ROM
Voit valita, otetaanko LAN-ohjaimen vanha option ROM käyttöön. (Oletus: Poistettu käytöstä) Tämä kohta on määritettävissä vain, kun CSM Support on asetettu tilaan Enabled.

Storage Boot Option Control
Voit valita, otetaanko UEFI- vai vanha option ROM -muisti käyttöön tallennuslaiteohjaimelle.

Do not launch Poistaa option ROM -muistin käytöstä.
Legacy Ottaa käyttöön vain vanhan option ROM -muistin.
UEFI Ottaa käyttöön vain UEFI-option ROM -muistin. (Oletus)

Tämä kohta on määritettävissä vain, kun CSM Support on asetettu tilaan Enabled.

Other PCI Device
Voit valita, otetaanko UEFI- vai Legacy-option ROM -muisti käyttöön muulle PCI-laiteohjaimelle kuin LAN-, tallennuslaite- ja grafiikkaohjaimille.

Do not launch Poistaa option ROM -muistin käytöstä.
Legacy Ottaa käyttöön vain vanhan option ROM -muistin.
UEFI Ottaa käyttöön vain UEFI-option ROM -muistin. (Oletus)

Tämä kohta on määritettävissä vain, kun CSM Support on asetettu tilaan Enabled.

Administrator Password
Voit määrittää järjestelmänvalvojan salasanan. Paina tässä kohdassa <Enter>, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Sinun on annettava järjestelmänvalvojan salasana (tai käyttäjän salasana) järjestelmän käynnistyessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasanasta poiketen järjestelmänvalvojan salasanalla voit tehdä muutoksia kaikkiin BIOS-asetuksiin.
User Password
Voit määrittää käyttäjän salasanan. Paina tässä kohdassa <Enter>, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Sinun on annettava järjestelmänvalvojan salasana (tai käyttäjän salasana) järjestelmän käynnistyessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasanalla voit kuitenkin tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta et kaikkiin.
Voit peruuttaa salasanan painamalla <Enter> salasana-kohdassa ja kun salasanaa kysytään, anna ensin oikea salasana. Kun sinua pyydetään antamaan uusi salasana, paina <Enter> antamatta salasanaa. Paina <Enter> uudelleen, kun sinua pyydetään vahvistamaan.
HUOMAUTUS: Ennen kuin asetat käyttäjän salasanan, muista asettaa ensin järjestelmänvalvojan salasana.

Oheislaitteet

Initial Display Output
Määrittää näytön ensimmäisen käynnistyksen asennetulta PCI Express -näytönohjaimelta tai integroidulta näytönohjaimelta.

IGFX Asettaa integroidun näytönohjaimen ensimmäiseksi näytöksi.
PCIe 1 Slot Asettaa näytönohjaimen PCIEX16-paikassa ensimmäiseksi näytöksi. (Oletus)

OnBoard LAN Controller
Ottaa käyttöön tai poistaa käytöstä integroidun LAN-toiminnon. (Oletus: Käytössä)
Jos haluat asentaa kolmannen osapuolen lisäverkkokortin integroidun LANin sijaan, aseta tämä kohde Disabled (Poistettu käytöstä) -tilaan.
Above 4G Decoding
Ottaa käyttöön tai poistaa käytöstä 64-bittiset laitteet, jotka dekoodataan yli 4 Gt:n osoiteavaruudessa (vain, jos järjestelmäsi tukee 64-bittistä PCI-dekoodausta). Aseta Enabled (Käytössä) -tilaan, jos asennettu on useampi kuin yksi edistynyt näytönohjain ja niiden ohjaimia ei voida käynnistää käyttöjärjestelmään siirryttäessä (rajoitetun 4 Gt:n muistiosoiteavaruuden vuoksi). (Oletus: Poistettu käytöstä)
Intel Platform Trust Technology (PTT)
Ottaa käyttöön tai poistaa käytöstä Intel® PTT -teknologian. (Oletus: Poistettu käytöstä)
Software Guard Extensions (SGX)
Ottaa käyttöön tai poistaa käytöstä Intel® Software Guard Extensions -teknologian. Tämän ominaisuuden avulla laillinen ohjelmisto voi toimia turvallisessa ympäristössä ja suojaa ohjelmistoa haitallisten ohjelmistojen hyökkäyksiltä. Software Controlled (Ohjelmiston ohjaama) -vaihtoehdon avulla voit ottaa tämän ominaisuuden käyttöön tai poistaa sen käytöstä Intelin toimittamalla sovelluksella. (Oletus: Ohjelmiston ohjaama)

  • OffBoard SATA Controller Configuration
    Näyttää tietoja PCIe SSD -asemastasi, jos se on asennettu.
  • Trusted Computing
    Ottaa käyttöön tai poistaa käytöstä Trusted Platform Module (TPM).
  • Super IO Configuration
    Serial Port
    Ottaa käyttöön tai poistaa käytöstä integroidun sarjaportin. (Oletus: Käytössä)
    Parallel Port
    Ottaa käyttöön tai poistaa käytöstä integroidun rinnakkaisportin. (Oletus: Käytössä)
  • Intel(R) Bios Guard Technology
    Ottaa käyttöön tai poistaa käytöstä Intel® BIOS Guard -ominaisuuden, joka suojaa BIOSia haitallisilta hyökkäyksiltä.
  • USB Configuration & Legacy USB Support
    Sallii USB-näppäimistön/hiiren käytön MS-DOSissa. (Oletus: Käytössä)
    XHCI Hand-off
    Määrittää, otetaanko XHCI Hand-off -ominaisuus käyttöön käyttöjärjestelmää varten, jolla ei ole XHCI Hand-off -tukea. (Oletus: Poistettu käytöstä)
    USB Mass Storage Driver Support
    Ottaa käyttöön tai poistaa käytöstä USB-tallennuslaitteiden tuen. (Oletus: Käytössä)
    Port 60/64 Emulation
    Ottaa käyttöön tai poistaa käytöstä I/O-porttien 64h ja 60h emuloinnin. Tämä pitäisi ottaa käyttöön, jotta USB-näppäimistöjä/hiiriä tuetaan täysin MS-DOSissa tai käyttöjärjestelmässä, joka ei natiivisti tue USB-laitteita. (Oletus: Käytössä)
    Mass Storage Devices
    Näyttää luettelon yhdistetyistä USB-massamuistilaitteista. Tämä kohde näkyy vain, kun USB-tallennuslaite on asennettu.
  • Network Stack Configuration
    Network Stack
    Poistaa käytöstä tai ottaa käyttöön käynnistyksen verkosta GPT-muotoisen käyttöjärjestelmän asentamista varten, kuten käyttöjärjestelmän asentamisen Windows Deployment Services -palvelimelta. (Oletus: Poistettu käytöstä)
    Ipv4 PXE Support
    Ottaa käyttöön tai poistaa käytöstä IPv4 PXE -tuen. Tämä kohde on määritettävissä vain, kun Network Stack (Verkkopino) on käytössä.
    Ipv4 HTTP Support
    Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv4:lle. Tämä kohde on määritettävissä vain, kun Network Stack (Verkkopino) on käytössä.
    Ipv6 PXE Support
    Ottaa käyttöön tai poistaa käytöstä IPv6 PXE -tuen. Tämä kohde on määritettävissä vain, kun Network Stack (Verkkopino) on käytössä.
    Ipv6 HTTP Support
    Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv6:lle. Tämä kohde on määritettävissä vain, kun Network Stack (Verkkopino) on käytössä.
    PXE boot wait time
    Voit määrittää, kuinka kauan odotetaan, ennen kuin voit painaa <Esc> peruuttaaksesi PXE-käynnistyksen. Tämä kohde on määritettävissä vain, kun Network Stack (Verkkopino) on käytössä. (Oletus: 0)
    Media detect count
    Voit asettaa, kuinka monta kertaa median läsnäolo tarkistetaan. Tämä kohde on määritettävissä vain, kun
    Network Stack (Verkkopino) on käytössä. (Oletus: 1)
  • NVMe Configuration
    Näyttää tietoja PCIe SSD -asemastasi, jos se on asennettu.
  • SATA And RST Configuration & SATA Controller(s)
    Ottaa käyttöön tai poistaa käytöstä integroidut SATA-ohjaimet. (Oletus: Käytössä)
    SATA Mode Selection
    Voit päättää, määritetäänkö piirisarjaan integroitu SATA-ohjain AHCI-tilaan.
    AHCI Määrittää SATA-ohjaimet AHCI-tilaan. Advanced Host Controller Interface (AHCI) on liitäntämääritys, jonka avulla tallennusohjain voi ottaa käyttöön edistyneitä Serial ATA -ominaisuuksia, kuten Native Command Queuing ja hot plug. (Oletus)
    Aggressive LPM Support
    Ottaa käyttöön tai poistaa käytöstä virransäästöominaisuuden, ALPM (Aggressive Link Power Management), piirisarjan SATA-ohjaimille. (Oletus: Käytössä)
    Port 0/1/2/3
    Ottaa käyttöön tai poistaa käytöstä jokaisen SATA-portin. (Oletus: Käytössä)
    Hot plug
    Ottaa käyttöön tai poistaa käytöstä hot plug -ominaisuuden jokaiselle SATA-portille. (Oletus: Poistettu käytöstä)
    Configured as eSATA
    Ottaa käyttöön tai poistaa käytöstä ulkoisten SATA-laitteiden tuen.

Piirisarja


VT-d (Note)
Ottaa käyttöön tai poistaa käytöstä Intel® Virtualization Technology for Directed I/O -tekniikan. (Oletus: Käytössä)
Internal Graphics
Ottaa käyttöön tai poistaa käytöstä integroidun näytönohjaimen. (Oletus: Auto)
DVMT Pre-Allocated
Voit asettaa integroidun näytönohjaimen muistin koon. Vaihtoehdot ovat: 32M~1024M. (Oletus: 64M)
DVMT Total Gfx Mem
Voit määrittää integroidun näytönohjaimen DVMT-muistin koon. Vaihtoehdot ovat: 128M, 256M, MAX. (Oletus: 256M)
Audio Controller
Ottaa käyttöön tai poistaa käytöstä integroidun äänen. (Oletus: Käytössä)
Jos haluat asentaa kolmannen osapuolen lisääänikortin integroidun äänen sijaan, aseta tämä kohde Poistettu käytöstä -tilaan.
High Precision Timer
Ottaa käyttöön tai poistaa käytöstä High Precision Event Timer (HPET) -ajastimen käyttöjärjestelmässä. (Oletus: Käytössä) & IOAPIC 24-119 Entries
Ottaa käyttöön tai poistaa käytöstä tämän toiminnon. (Oletus: Käytössä)
(Note (Huomautus)) Tämä kohde on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta. Lisätietoja Intel® CPU:iden ainutlaatuisista ominaisuuksista on Intelin verkkosivustolla.

Virta


Platform Power Management
Ottaa Active State Power Management -toiminnon (ASPM) käyttöön tai poistaa sen käytöstä. (Oletus: Käytössä)
PEG ASPM
Voit määrittää ASPM-tilan laitteelle, joka on liitetty CPU PEG -väylään. Tämä kohde on määritettävissä vain, kun Platform Power Management on asetettu tilaan Enabled (Käytössä). (Oletus: Ei käytössä)
PCH ASPM
Voit määrittää ASPM-tilan laitteelle, joka on liitetty piirisarjan PCI Express -väylään. Tämä kohde on määritettävissä vain, kun Platform Power Management on asetettu tilaan Enabled (Käytössä). (Oletus: Ei käytössä)
DMI ASPM
Voit määrittää ASPM-tilan sekä CPU:n puolelle että piirisarjan puolelle DMI-linkissä. Tämä kohde on määritettävissä vain, kun Platform Power Management on asetettu tilaan Enabled (Käytössä). (Oletus: Käytössä)
AC BACK
Määrittää järjestelmän tilan, kun virta palautuu vaihtovirtakatkoksen jälkeen.

Muisti Järjestelmä palaa viimeiseen tunnettuun hereilläolotilaansa, kun vaihtovirta palautuu.
Aina päällä Järjestelmä käynnistetään, kun vaihtovirta palautuu.
Aina pois päältä Järjestelmä pysyy pois päältä, kun vaihtovirta palautuu. (Oletus)

Power On By Keyboard
Sallii järjestelmän käynnistämisen PS/2-näppäimistön herätystapahtumalla.
Huomautus: Jotta voit käyttää tätä toimintoa, tarvitset ATX-virtalähteen, joka tuottaa vähintään 1 A +5VSB-liittimessä.

Ei käytössä Poistaa tämän toiminnon käytöstä. (Oletus)
Salasana Aseta 1–5 merkin pituinen salasana järjestelmän käynnistämiseksi.
Näppäimistö 98 Käynnistä järjestelmä painamalla Windows 98 -näppäimistön POWER-painiketta.
Mikä tahansa näppäin Käynnistä järjestelmä painamalla mitä tahansa näppäintä.

Power On Password
Aseta salasana, kun Power On By Keyboard on asetettu tilaan Password (Salasana).
Paina <Enter> tässä kohdassa ja aseta enintään 5 merkin pituinen salasana ja paina sitten <Enter> hyväksyäksesi. Käynnistä järjestelmä syöttämällä salasana ja painamalla <Enter>.
Huomautus: Voit peruuttaa salasanan painamalla <Enter> tässä kohdassa. Kun sinua pyydetään antamaan salasana, paina <Enter> uudelleen antamatta salasanaa tyhjentääksesi salasana-asetukset.
Power On By Mouse
Sallii järjestelmän käynnistämisen PS/2-hiiren herätystapahtumalla.
Huomautus: Jotta voit käyttää tätä toimintoa, tarvitset ATX-virtalähteen, joka tuottaa vähintään 1 A +5VSB-liittimessä.

Ei käytössä Poistaa tämän toiminnon käytöstä. (Oletus)
Siirrä Siirrä hiirtä käynnistääksesi järjestelmän.
Kaksoisnapsautus Kaksoisnapsauta hiiren vasenta painiketta käynnistääksesi järjestelmän.

ErP
Määrittää, kuluttaako järjestelmä mahdollisimman vähän virtaa S5-tilassa (sammutus). (Oletus: Ei käytössä)
Huomautus: Kun tämä kohde on asetettu tilaan Enabled (Käytössä), seuraavat toiminnot eivät ole käytettävissä: Herätys hälytyksellä, virran kytkeminen hiirellä ja virran kytkeminen näppäimistöllä.
Soft-Off by PWR-BTTN
Määrittää tavan sammuttaa tietokone MS-DOS-tilassa virtapainikkeella.
Instant-Off (Välitön sammutus) Paina virtapainiketta, jolloin järjestelmä sammuu välittömästi. (Oletus) Delay 4 Sec. (Viive 4 sekuntia) Paina virtapainiketta ja pidä sitä painettuna 4 sekunnin ajan sammuttaaksesi järjestelmän. Jos virtapainiketta painetaan alle 4 sekunnin ajan, järjestelmä siirtyy lepotilaan.
Resume by Alarm
Määrittää, käynnistetäänkö järjestelmä haluttuna ajankohtana. (Oletus: Ei käytössä) Jos käytössä, aseta päivämäärä ja aika seuraavasti:
Wake up day (Herätyspäivä): Käynnistä järjestelmä tiettyyn aikaan joka päivä tai tiettynä päivänä kuukaudessa.
Wake up hour/minute/second (Herätystunti/minuutti/sekunti): Aseta aika, jolloin järjestelmä käynnistetään automaattisesti.
Huomautus: Kun käytät tätä toimintoa, vältä riittämätöntä sammutusta käyttöjärjestelmästä tai vaihtovirran irrottamista, koska asetukset eivät välttämättä ole tehokkaita.
Power Loading
Ottaa keinokuorman käyttöön tai poistaa sen käytöstä. Kun virtalähde on pienellä kuormituksella, aktivoituu itsesuojatoiminto, joka aiheuttaa sen sammumisen tai vikaantumisen. Jos näin tapahtuu, aseta tilaan Enabled (Käytössä). Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
CEC 2019 Ready
Voit valita, sallitaanko järjestelmän säätää virrankulutusta, kun se on sammutettuna, käyttämättömänä tai valmiustilassa, jotta se on CEC (California Energy Commission) 2019 -standardien mukainen. (Oletus: Ei käytössä)
RC6(Render Standby)
Voit määrittää, annetaanko integroidun näytönohjaimen siirtyä valmiustilaan virrankulutuksen vähentämiseksi. (Oletus: Käytössä)

Tallenna ja poistu

Save & Exit Setup
Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä). Tämä tallentaa muutokset CMOS-muistiin ja poistuu BIOS Setup -ohjelmasta. Valitse No (Ei) tai paina <Esc> palataksesi BIOS Setup -päävalikkoon.
Exit Without Saving
Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä). Tämä poistuu BIOS Setup -ohjelmasta tallentamatta BIOS Setupissa tehtyjä muutoksia CMOS-muistiin. Valitse No (Ei) tai paina <Esc> palataksesi BIOS Setup -päävalikkoon. & Load Optimized Defaults
Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä) ladataksesi optimaaliset BIOS-oletusasetukset. BIOS-oletusasetukset auttavat järjestelmää toimimaan optimaalisessa tilassa. Lataa aina optimoidut oletusasetukset BIOSin päivittämisen jälkeen tai CMOS-arvojen tyhjentämisen jälkeen.
Boot Override
Voit valita laitteen, josta käynnistetään välittömästi. Paina <Enter> valitsemassasi laitteessa ja valitse vahvistukseksi Yes (Kyllä). Järjestelmä käynnistyy automaattisesti uudelleen ja käynnistyy kyseisestä laitteesta.
Save Profiles
Tämän toiminnon avulla voit tallentaa nykyiset BIOS-asetukset profiiliin. Voit luoda jopa 8 profiilia ja tallentaa ne nimellä Setup Profile 1 ~ Setup Profile 8. Suorita loppuun painamalla <Enter>. Tai voit valita Select File in HDD/FDD/USB (Valitse tiedosto HDD/FDD/USB-laitteessa) tallentaaksesi profiilin tallennuslaitteeseen.
Load Profiles
Jos järjestelmäsi muuttuu epävakaaksi ja olet ladannut BIOSin oletusasetukset, voit käyttää tätä toimintoa BIOS-asetusten lataamiseen aiemmin luodusta profiilista ilman BIOS-asetusten uudelleenmäärityksen vaivaa. Valitse ensin ladattava profiili ja suorita sitten loppuun painamalla <Enter>. Voit valita Select File in HDD/FDD/USB (Valitse tiedosto HDD/FDD/USB-laitteessa) syöttääksesi aiemmin tallennuslaitteesta luodun profiilin tai ladata BIOSin automaattisesti luoman profiilin, kuten palauttaa BIOS-asetukset viimeisiksi asetuksiksi, jotka toimivat oikein (viimeisin tunnettu hyvä tietue).

Ohjainten asennus

tietoa

  • Ennen ohjainten asentamista asenna ensin käyttöjärjestelmä.
  • Käyttöjärjestelmän asentamisen jälkeen aseta emolevyn ohjainlevy optiseen asemaan. Napsauta viestiä "Valitse, mitä tälle levylle tapahtuu" näytön oikeassa yläkulmassa ja valitse "SuoritaRun.exe." (Tai mene Oma tietokone -kohtaan, kaksoisnapsauta optista asemaa ja suorita Run.exe-ohjelma.)

"Xpress Install" (Xpress-asennus) skannaa järjestelmäsi automaattisesti ja listaa kaikki asennettavat suositellut ohjaimet. Voit napsauttaa Xpress Install (Xpress-asennus) -painiketta, jolloin "Xpress Install" (Xpress-asennus) asentaa kaikki valitut ohjaimet. Tai napsauta nuoli-kuvaketta asentaaksesi tarvitsemasi ohjaimet yksitellen.

Lisätietoja ohjelmistoista on GIGABYTE:n verkkosivustolla.

Lisätietoja vianmäärityksestä on GIGABYTE:n verkkosivustolla.

Emolevyn version tunnistaminen
Emolevyn versionumero näyttää tältä: "REV: X.X". Esimerkiksi "REV: 1.0" tarkoittaa, että emolevyn versio on 1.0. Tarkista emolevyn versio ennen emolevyn BIOSin ja ohjainten päivittämistä tai teknisten tietojen etsimistä.
Esimerkki:
Emolevyn version tunnistaminen

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Gigabyte H310M DS2 -käyttöohje

Saatavilla olevat kielet

Aiheeseen liittyvät käyttöohjeet: Gigabyte H310M DS2

Sisällysluettelo
