Panduan Gigabyte H310M DS2

Isi

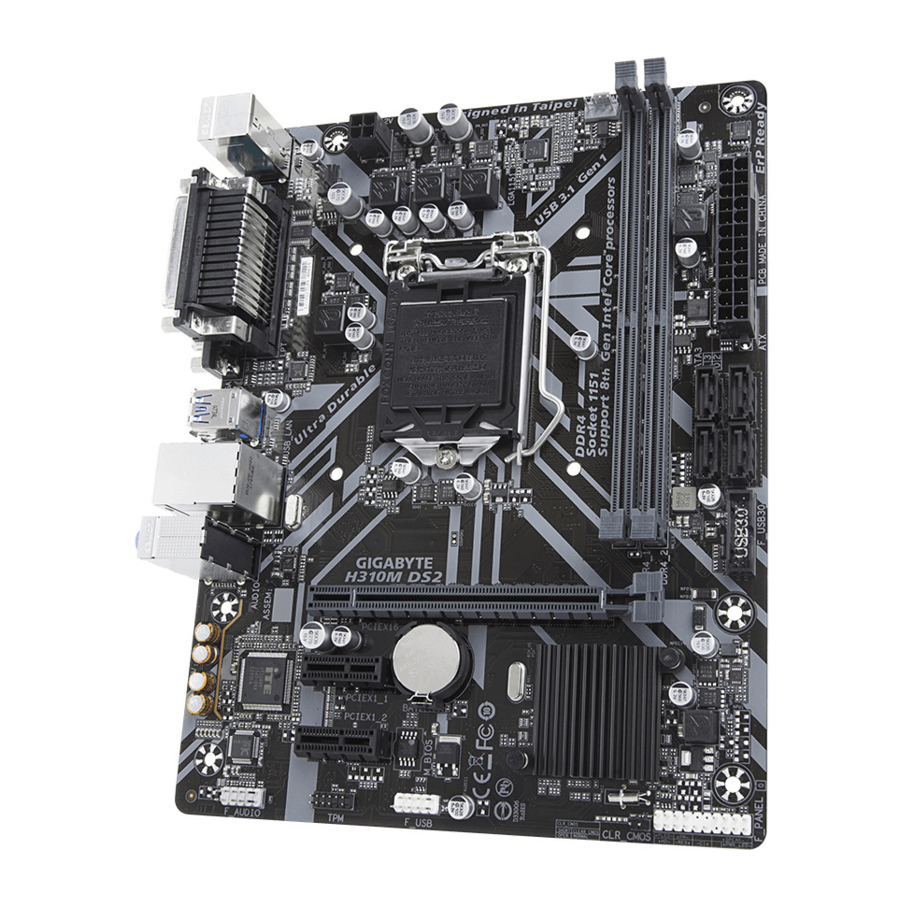

Tata Letak Motherboard H310M DS2

Tata Letak Motherboard

Isi Kotak

  • Motherboard H310M DS2
  • Disk driver Motherboard
  • Dua kabel SATA
  • Panduan Pengguna
  • Pelindung I/O

* Isi kotak di atas hanya sebagai referensi dan item sebenarnya akan bergantung pada paket produk yang Anda dapatkan. Isi kotak dapat berubah tanpa pemberitahuan.

Instalasi Perangkat Keras

Tindakan Pencegahan Instalasi

Motherboard berisi banyak sekali sirkuit dan komponen elektronik halus yang dapat rusak akibat pelepasan muatan elektrostatik (ESD). Sebelum instalasi, baca dengan saksama buku petunjuk pengguna dan ikuti prosedur berikut:

  • Sebelum instalasi, pastikan sasis sesuai untuk motherboard.
  • Sebelum instalasi, jangan melepas atau merusak stiker S/N (Nomor Seri) motherboard atau stiker garansi yang disediakan oleh dealer Anda. Stiker ini diperlukan untuk validasi garansi.
  • Selalu cabut daya AC dengan mencabut kabel daya dari stopkontak sebelum memasang atau melepas motherboard atau komponen perangkat keras lainnya.
  • Saat menghubungkan komponen perangkat keras ke konektor internal pada motherboard, pastikan komponen tersebut terhubung dengan kencang dan aman.
  • Saat menangani motherboard, hindari menyentuh kabel atau konektor logam apa pun.
  • Sebaiknya kenakan tali pergelangan tangan pelepasan muatan elektrostatik (ESD) saat menangani komponen elektronik seperti motherboard, CPU, atau memori. Jika Anda tidak memiliki tali pergelangan tangan ESD, jaga agar tangan Anda tetap kering dan sentuh terlebih dahulu benda logam untuk menghilangkan listrik statis.
  • Sebelum memasang motherboard, letakkan di atas alas antistatis atau di dalam wadah pelindung elektrostatik.
  • Sebelum menghubungkan atau mencabut kabel catu daya dari motherboard, pastikan catu daya telah dimatikan.
  • Sebelum menghidupkan daya, pastikan voltase catu daya telah diatur sesuai dengan standar voltase setempat.
  • Sebelum menggunakan produk, harap verifikasi bahwa semua kabel dan konektor daya komponen perangkat keras Anda terhubung.
  • Untuk mencegah kerusakan pada motherboard, jangan biarkan sekrup bersentuhan dengan sirkuit motherboard atau komponennya.
  • Pastikan tidak ada sekrup atau komponen logam sisa yang diletakkan di motherboard atau di dalam casing komputer.
  • Jangan letakkan sistem komputer di permukaan yang tidak rata.
  • Jangan letakkan sistem komputer di lingkungan yang bersuhu tinggi atau basah.
  • Menghidupkan daya komputer selama proses instalasi dapat menyebabkan kerusakan pada komponen sistem serta bahaya fisik pada pengguna.
  • Jika Anda tidak yakin tentang langkah-langkah instalasi apa pun atau memiliki masalah terkait penggunaan produk, harap konsultasikan dengan teknisi komputer bersertifikat.
  • Jika Anda menggunakan adaptor, kabel daya ekstensi, atau strip daya, pastikan untuk berkonsultasi dengan petunjuk pemasangan dan/atau pembumiannya.

Spesifikasi Produk

Spesifikasi Produk - Tabel 1
Spesifikasi Produk - Tabel 2

* GIGABYTE berhak untuk membuat perubahan apa pun pada spesifikasi produk dan informasi terkait produk tanpa pemberitahuan sebelumnya.

Silakan kunjungi situs web GIGABYTE untuk daftar dukungan CPU, modul memori, dan SSD.

Silakan kunjungi halaman Daftar Dukungan\Utilitas di situs web GIGABYTE untuk mengunduh aplikasi versi terbaru.

Memasang CPU

perhatianBaca panduan berikut sebelum Anda mulai memasang CPU:

  • Pastikan motherboard mendukung CPU. (Buka situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang CPU untuk mencegah kerusakan perangkat keras.
  • Temukan pin satu CPU. CPU tidak dapat dimasukkan jika orientasinya salah. (Atau Anda dapat menemukan takik di kedua sisi CPU dan kunci penyelarasan pada soket CPU.)
  • Oleskan lapisan gemuk termal yang merata dan tipis pada permukaan CPU.
  • Jangan hidupkan komputer jika pendingin CPU tidak dipasang, jika tidak, panas berlebih dan kerusakan CPU dapat terjadi.
  • Atur frekuensi host CPU sesuai dengan spesifikasi CPU. Tidak disarankan agar frekuensi bus sistem diatur di luar spesifikasi perangkat keras karena tidak memenuhi persyaratan standar untuk periferal. Jika Anda ingin mengatur frekuensi di luar spesifikasi standar, harap lakukan sesuai dengan spesifikasi perangkat keras Anda termasuk CPU, kartu grafis, memori, hard drive, dll.

Memasang CPU
Temukan kunci penyelarasan pada soket CPU motherboard dan takik pada CPU.
Memasang CPU
perhatianJangan melepas penutup soket CPU sebelum memasukkan CPU. Penutup tersebut dapat terlepas dari pelat beban secara otomatis selama proses memasang kembali tuas setelah Anda memasukkan CPU.

Memasang Memori

perhatianBaca panduan berikut sebelum Anda mulai memasang memori:

  • Pastikan motherboard mendukung memori. Disarankan untuk menggunakan memori dengan kapasitas, merek, kecepatan, dan chip yang sama. (Buka situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang memori untuk mencegah kerusakan perangkat keras.
  • Modul memori memiliki desain yang mudah dipasang. Modul memori hanya dapat dipasang dalam satu arah. Jika Anda tidak dapat memasukkan memori, ubah arahnya.

Konfigurasi Memori Saluran Ganda
Motherboard ini menyediakan dua soket memori dan mendukung Teknologi Saluran Ganda. Setelah memori dipasang, BIOS akan secara otomatis mendeteksi spesifikasi dan kapasitas memori. Mengaktifkan mode memori Saluran Ganda akan menggandakan bandwidth memori asli.
Silakan kunjungi situs web GIGABYTE untuk detail tentang instalasi perangkat keras.

Dua soket memori DDR4 dibagi menjadi dua saluran dan setiap saluran memiliki satu soket memori sebagai berikut:
Saluran A: DDR4_1
Saluran B: DDR4_2
Karena keterbatasan CPU, baca panduan berikut sebelum memasang memori dalam mode Saluran Ganda.

  1. Mode Saluran Ganda tidak dapat diaktifkan jika hanya satu modul memori yang dipasang.
  2. Saat mengaktifkan mode Saluran Ganda dengan dua modul memori, disarankan untuk menggunakan memori dengan kapasitas, merek, kecepatan, dan chip yang sama.

Memasang Kartu Ekspansi

perhatianBaca panduan berikut sebelum Anda mulai memasang kartu ekspansi:

  • Pastikan motherboard mendukung kartu ekspansi. Baca dengan saksama manual yang disertakan dengan kartu ekspansi Anda.
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang kartu ekspansi untuk mencegah kerusakan perangkat keras.

Konektor Panel Belakang

Konektor Panel Belakang

  1. Port USB 2.0/1.1
    Port USB mendukung spesifikasi USB 2.0/1.1. Gunakan port ini untuk perangkat USB.
  2. Port Keyboard/Mouse PS/2
    Gunakan port ini untuk menghubungkan mouse atau keyboard PS/2.
  3. Port Paralel
    Gunakan port paralel untuk menghubungkan perangkat seperti printer, pemindai, dan lain-lain. Port paralel juga disebut port printer.
  4. Port Serial
    Gunakan port serial untuk menghubungkan perangkat seperti mouse, modem, atau perangkat tambahan lainnya.
  5. Port D-Sub
    Port D-Sub mendukung konektor D-Sub 15-pin dan mendukung resolusi maksimum 1920x1200@60 Hz (resolusi aktual yang didukung tergantung pada monitor yang digunakan). Hubungkan monitor yang mendukung koneksi D-Sub ke port ini.
  6. Port USB 3.1 Gen 1
    Port USB 3.1 Gen 1 mendukung spesifikasi USB 3.1 Gen 1 dan kompatibel dengan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
  7. Port LAN RJ-45
    Port LAN Gigabit Ethernet menyediakan koneksi Internet hingga kecepatan data 1 Gbps. Berikut ini adalah status LED port LAN.

    LED Koneksi/Kecepatan:
    Status Deskripsi
    Oranye Kecepatan data 1 Gbps
    Hijau Kecepatan data 100 Mbps
    Mati Kecepatan data 10 Mbps
    LED Aktivitas:
    Status Deskripsi
    Berkedip Transmisi atau penerimaan data sedang berlangsung
    Mati Tidak ada transmisi atau penerimaan data yang terjadi
  8. Line In/Speaker Belakang Keluar (Biru)
    Jack line in. Gunakan jack audio ini untuk perangkat line in seperti optical drive, walkman, dll.
  9. Line Out/Speaker Depan Keluar (Hijau)
    Jack line out. Untuk kualitas suara yang lebih baik, disarankan agar Anda menghubungkan headphone/speaker Anda ke jack ini (efek sebenarnya dapat bervariasi menurut perangkat yang digunakan).
  10. Mic In/Speaker Tengah/Subwoofer Keluar (Merah Muda)
    Jack Mic in.
    Konfigurasi Jack Audio:
    Jack Headphone/ 2-channel 4-channel 6-channel 8-channel
    1. Line In/Speaker Belakang Keluar
    1. Line Out/Speaker Depan Keluar
    1. Mic In/Speaker Tengah/Subwoofer Keluar
    Line Out Panel Depan/Speaker Samping Keluar

informasiUntuk mengonfigurasi audio 7.1-channel, Anda harus menggunakan modul audio panel depan HD dan mengaktifkan fitur audio multi-channel melalui driver audio.

perhatian

  • Saat melepas kabel yang terhubung ke konektor panel belakang, pertama-tama lepaskan kabel dari perangkat Anda dan kemudian lepaskan dari motherboard.
  • Saat melepas kabel, tarik lurus keluar dari konektor. Jangan menggoyangkannya dari sisi ke sisi untuk mencegah korsleting listrik di dalam konektor kabel.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi perangkat lunak audio.

Konektor Internal

Konektor Internal

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN
  5. SATA3 0/1/2/3
  6. F_PANEL
  1. F_AUDIO
  2. F_USB30
  3. F_USB
  4. TPM
  5. CLR_CMOS
  6. BAT

perhatianBaca panduan berikut sebelum menghubungkan perangkat eksternal:

  • Pertama, pastikan perangkat Anda sesuai dengan konektor yang ingin Anda hubungkan.
  • Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.
  • Setelah memasang perangkat dan sebelum menghidupkan komputer, pastikan kabel perangkat telah terpasang dengan aman ke konektor di motherboard.

ATX_12V/ATX (Konektor Daya 2x2 12V dan Konektor Daya Utama 2x12)
Dengan penggunaan konektor daya, catu daya dapat memasok daya stabil yang cukup ke semua komponen di motherboard. Sebelum menghubungkan konektor daya, pertama-tama pastikan catu daya dimatikan dan semua perangkat telah terpasang dengan benar. Konektor daya memiliki desain yang mudah dipasang. Hubungkan kabel catu daya ke konektor daya dalam orientasi yang benar.
Konektor daya 12V terutama memasok daya ke CPU. Jika konektor daya 12V tidak terhubung, komputer tidak akan menyala.
informasiUntuk memenuhi persyaratan ekspansi, disarankan agar catu daya yang dapat menahan konsumsi daya tinggi digunakan (500W atau lebih tinggi). Jika catu daya digunakan yang tidak menyediakan daya yang dibutuhkan, hasilnya dapat menyebabkan sistem yang tidak stabil atau tidak dapat di-boot.

ATX_12V:

No. Pin Definisi
1 GND
2 GND
3 +12V
4 +12V

ATX:

No. Pin Definisi No. Pin Definisi
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (soft On/Off)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (stand by +5V) 21 +5V
10 +12V 22 +5V
11 +12V (Only for 2x12-pin ATX) 23 +5V (Only for 2x12-pin ATX)
12 3.3V (Only for 2x12-pin ATX) 24 GND (Only for 2x12-pin ATX)

CPU_FAN/SYS_FAN (Header Kipas)
Semua header kipas pada motherboard ini adalah 4-pin. Sebagian besar header kipas memiliki desain pemasangan yang mudah. Saat menghubungkan kabel kipas, pastikan untuk menghubungkannya dalam orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan membutuhkan penggunaan kipas dengan desain kontrol kecepatan kipas. Untuk pembuangan panas yang optimal, disarankan agar kipas sistem dipasang di dalam sasis.

No. Pin Definisi
1 GND
2 Kontrol Kecepatan Voltase
3 Sense
4 Kontrol Kecepatan PWM

perhatian

  • Pastikan untuk menghubungkan kabel kipas ke header kipas untuk mencegah CPU dan sistem Anda dari panas berlebih. Panas berlebih dapat mengakibatkan kerusakan pada CPU atau sistem dapat hang.
  • Header kipas ini bukan blok jumper konfigurasi. Jangan letakkan tutup jumper pada header.

SATA3 0/1/2/3 (Konektor SATA 6Gb/s)
Konektor SATA sesuai dengan standar SATA 6Gb/s dan kompatibel dengan standar SATA 3Gb/s dan SATA 1.5Gb/s. Setiap konektor SATA mendukung satu perangkat SATA.

No. Pin Definisi
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND

informasiUntuk mengaktifkan hot-plugging untuk port SATA, lihat Bab "Pengaturan BIOS," "Peripherals\SATA And RST Configuration," untuk informasi lebih lanjut.

F_PANEL (Header Panel Depan)
Sambungkan sakelar daya, sakelar reset, speaker, sakelar/sensor intrusi sasis, dan indikator status sistem pada sasis ke header ini sesuai dengan penugasan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menyambungkan kabel.
Diagram header panel depan

  • PLED/PWR_LED (LED Daya):
    Menyambung ke indikator status daya pada panel depan sasis. LED menyala saat sistem beroperasi. LED mati saat sistem dalam keadaan tidur S3/S4 atau dimatikan (S5).
    Status Sistem LED
    S0 Menyala
    S3/S4/S5 Mati
  • PW (Sakelar Daya):
    Menyambung ke sakelar daya pada panel depan sasis. Anda dapat mengonfigurasi cara mematikan sistem Anda menggunakan sakelar daya (lihat Bab "BIOS Setup," "Power," untuk informasi selengkapnya).
  • SPEAK (Speaker):
    Menyambung ke speaker pada panel depan sasis. Sistem melaporkan status startup sistem dengan mengeluarkan kode bunyi. Satu bunyi pendek akan terdengar jika tidak ada masalah yang terdeteksi saat startup sistem.
  • HD (LED Aktivitas Hard Drive):
    Menyambung ke LED aktivitas hard drive pada panel depan sasis. LED menyala saat hard drive membaca atau menulis data.
  • RES (Sakelar Reset):
    Menyambung ke sakelar reset pada panel depan sasis. Tekan sakelar reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan restart normal.
  • CI (Header Intrusi Sasis):
    Menyambung ke sakelar/sensor intrusi sasis pada sasis yang dapat mendeteksi apakah penutup sasis telah dilepas. Fungsi ini memerlukan sasis dengan sakelar/sensor intrusi sasis.
  • NC: Tidak ada koneksi.
    informasiDesain panel depan dapat berbeda berdasarkan sasis. Modul panel depan terutama terdiri dari sakelar daya, sakelar reset, LED daya, LED aktivitas hard drive, speaker, dll. Saat menyambungkan modul panel depan sasis Anda ke header ini, pastikan penugasan kabel dan penugasan pin cocok dengan benar.

F_AUDIO (Header Audio Panel Depan)
Header audio panel depan mendukung audio High Definition (HD). Anda dapat menyambungkan modul audio panel depan sasis Anda ke header ini. Pastikan penugasan kabel konektor modul sesuai dengan penugasan pin header motherboard. Koneksi yang salah antara konektor modul dan header motherboard akan menyebabkan perangkat tidak dapat bekerja atau bahkan merusaknya.
Diagram header audio panel depan

No. Pin Definisi No. Pin Definisi
1 MIC2_L 6 Sense
2 GND 7 FAUDIO_JD
3 MIC2_R 8 Tidak Ada Pin
4 NC 9 LINE2_L
5 LINE2_R 10 Sense

informasiBeberapa sasis menyediakan modul audio panel depan yang memiliki konektor terpisah pada setiap kabel, bukan steker tunggal. Untuk informasi tentang menyambungkan modul audio panel depan yang memiliki penugasan kabel yang berbeda, hubungi produsen sasis.

F_USB30 (Header USB 3.1 Gen 1)
Header sesuai dengan spesifikasi USB 3.1 Gen 1 dan USB 2.0 dan dapat menyediakan dua port USB. Untuk membeli panel depan 3,5" opsional yang menyediakan dua port USB 3.1 Gen 1, hubungi dealer setempat.
Diagram header USB 3.1 Gen 1

No. Pin Definisi No. Pin Definisi
1 VBUS 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 GND
4 GND 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 GND
7 GND 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS
10 NC 20 Tidak Ada Pin

F_USB (Header USB 2.0/1.1)
Header sesuai dengan spesifikasi USB 2.0/1.1. Setiap header USB dapat menyediakan dua port USB melalui braket USB opsional. Untuk membeli braket USB opsional, hubungi dealer setempat.
Diagram header USB 2.0/1.1

No. Pin Definisi No. Pin Definisi
1 Daya (5V) 6 USB DY+
2 Daya (5V) 7 GND
3 USB DX- 8 GND
4 USB DY- 9 Tidak Ada Pin
5 USB DX+ 10 NC

perhatian

  • Jangan colokkan kabel braket IEEE 1394 (2x5-pin) ke header USB 2.0/1.1.
  • Sebelum memasang braket USB, pastikan untuk mematikan komputer Anda dan mencabut kabel daya dari stopkontak untuk mencegah kerusakan pada braket USB.

TPM (Header Trusted Platform Module)
Anda dapat menyambungkan TPM (Trusted Platform Module) ke header ini.
Diagram header Trusted Platform Module

No. Pin Definisi No. Pin Definisi
1 LAD0 7 LAD3
2 VCC3 8 GND
3 LAD1 9 LFRAME
4 Tidak Ada Pin 10 NC
5 LAD2 11 SERIRQ
6 LCLK 12 LRESET

CLR_CMOS (Clear CMOS Jumper)
Gunakan jumper ini untuk menghapus konfigurasi BIOS dan mengatur ulang nilai CMOS ke pengaturan pabrik. Untuk menghapus nilai CMOS, gunakan benda logam seperti obeng untuk menyentuh kedua pin selama beberapa detik.

Terbuka: Normal Terbuka: Normal
Pendek: Hapus Nilai CMOS Pendek: Hapus Nilai CMOS

perhatian

  • Selalu matikan komputer Anda dan cabut kabel daya dari stop kontak sebelum menghapus nilai CMOS.
  • Setelah sistem dimulai ulang, buka BIOS Setup untuk memuat pengaturan pabrik (pilih Load Optimized Defaults) atau konfigurasikan pengaturan BIOS secara manual (lihat Bab "BIOS Setup," untuk konfigurasi BIOS).

BAT (Battery)
Baterai menyediakan daya untuk menyimpan nilai (seperti konfigurasi BIOS, tanggal, dan informasi waktu) dalam CMOS saat komputer dimatikan. Ganti baterai saat tegangan baterai turun ke level rendah, atau nilai CMOS mungkin tidak akurat atau mungkin hilang.
Anda dapat menghapus nilai CMOS dengan melepas baterai:

  1. Matikan komputer Anda dan cabut kabel daya.
  2. Lepaskan baterai dengan hati-hati dari dudukan baterai dan tunggu selama satu menit. (Atau gunakan benda logam seperti obeng untuk menyentuh terminal positif dan negatif dari dudukan baterai, membuatnya pendek selama 5 detik.)
  3. Ganti baterai.
  4. Colokkan kabel daya dan mulai ulang komputer Anda.

perhatian

  • Selalu matikan komputer Anda dan cabut kabel daya sebelum mengganti baterai.
  • Ganti baterai dengan yang setara. Kerusakan pada perangkat Anda dapat terjadi jika baterai diganti dengan model yang salah.
  • Hubungi tempat pembelian atau dealer lokal jika Anda tidak dapat mengganti baterai sendiri atau tidak yakin tentang model baterai.
  • Saat memasang baterai, perhatikan orientasi sisi positif (+) dan sisi negatif (-) baterai (sisi positif harus menghadap ke atas).
  • Baterai bekas harus ditangani sesuai dengan peraturan lingkungan setempat.

Pengaturan BIOS

BIOS (Basic Input and Output System) mencatat parameter perangkat keras sistem di CMOS pada motherboard. Fungsi utamanya meliputi melakukan Power-On Self-Test (POST) selama penyalaan sistem, menyimpan parameter sistem dan memuat sistem operasi, dll. BIOS menyertakan program Pengaturan BIOS yang memungkinkan pengguna untuk memodifikasi pengaturan konfigurasi sistem dasar atau untuk mengaktifkan fitur sistem tertentu.
Ketika daya dimatikan, baterai pada motherboard memasok daya yang diperlukan ke CMOS untuk menyimpan nilai konfigurasi di CMOS.
Untuk mengakses program Pengaturan BIOS, tekan tombol <Delete> selama POST saat daya dinyalakan.
Untuk memutakhirkan BIOS, gunakan utilitas GIGABYTE Q-Flash atau @BIOS.

  • Q-Flash memungkinkan pengguna untuk dengan cepat dan mudah memutakhirkan atau mencadangkan BIOS tanpa memasuki sistem operasi.
  • @BIOS adalah utilitas berbasis Windows yang mencari dan mengunduh versi BIOS terbaru dari Internet dan memperbarui BIOS.

perhatian

  • Karena flashing BIOS berpotensi berisiko, jika Anda tidak menemui masalah menggunakan versi BIOS saat ini, disarankan agar Anda tidak melakukan flashing BIOS. Untuk melakukan flashing BIOS, lakukan dengan hati-hati. Flashing BIOS yang tidak memadai dapat mengakibatkan malfungsi sistem.
  • Disarankan agar Anda tidak mengubah pengaturan default (kecuali jika Anda perlu) untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. Mengubah pengaturan secara tidak memadai dapat mengakibatkan kegagalan sistem untuk melakukan booting. Jika ini terjadi, coba hapus nilai CMOS dan setel ulang board ke nilai default. (Lihat bagian "Muat Default yang Dioptimalkan" di bab ini atau pengantar jumper baterai/hapus CMOS untuk cara menghapus nilai CMOS.)

Layar Startup

Layar Logo startup berikut akan muncul saat komputer melakukan booting. (Contoh Versi BIOS: F1a)
Layar Startup
Ada dua mode BIOS yang berbeda sebagai berikut dan Anda dapat menggunakan tombol <F2> untuk beralih di antara kedua mode tersebut. Mode Pengaturan Klasik menyediakan pengaturan BIOS yang mendetail. Anda dapat menekan tombol panah pada keyboard Anda untuk bergerak di antara item dan tekan <Enter> untuk menerima atau memasuki sub-menu. Atau Anda dapat menggunakan mouse Anda untuk memilih item yang Anda inginkan. Mode Mudah memungkinkan pengguna untuk dengan cepat melihat informasi sistem mereka saat ini atau untuk melakukan penyesuaian untuk kinerja optimal. Dalam Mode Mudah, Anda dapat menggunakan mouse Anda untuk bergerak melalui item konfigurasi.

informasi

  • Ketika sistem tidak stabil seperti biasa, pilih item Load Optimized Defaults untuk mengatur sistem Anda ke defaultnya.
  • Menu Pengaturan BIOS yang dijelaskan dalam bab ini hanya untuk referensi dan mungkin berbeda menurut versi BIOS.

Menu Utama

Menu Utama

Tombol Fungsi Pengaturan Klasik

<><> Pindahkan bilah pilihan untuk memilih menu pengaturan
<><> Pindahkan bilah pilihan untuk memilih item konfigurasi pada menu
<Enter> Jalankan perintah atau masuki menu
<+>/<Page Up> Tingkatkan nilai numerik atau buat perubahan
<->/<Page Down> Kurangi nilai numerik atau buat perubahan
<F1> Tampilkan deskripsi tombol fungsi
<F2> Beralih ke Mode Mudah
<F5> Pulihkan pengaturan BIOS sebelumnya untuk sub-menu saat ini
<F7> Muat pengaturan default BIOS yang Dioptimalkan untuk sub-menu saat ini
<F8> Akses utilitas Q-Flash
<F9> Tampilkan informasi sistem
<F10> Simpan semua perubahan dan keluar dari program Pengaturan BIOS
<F12> Ambil layar saat ini sebagai gambar dan simpan ke drive USB Anda
<Esc> Menu Utama: Keluar dari program Pengaturan BIOS Sub-menu: Keluar dari sub-menu saat ini

M.I.T.


perhatianApakah sistem akan bekerja secara stabil dengan pengaturan overclock/overvoltage yang Anda buat bergantung pada konfigurasi sistem Anda secara keseluruhan. Melakukan overclock/overvoltage secara tidak benar dapat mengakibatkan kerusakan pada CPU, chipset, atau memori dan mengurangi masa pakai komponen-komponen ini. Halaman ini hanya untuk pengguna tingkat lanjut dan kami menyarankan Anda untuk tidak mengubah pengaturan default untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. (Mengubah pengaturan secara tidak tepat dapat mengakibatkan sistem gagal melakukan boot. Jika ini terjadi, hapus nilai CMOS dan atur ulang papan ke nilai default.)

  • Pengaturan Frekuensi Lanjutan
    Nilai Clock Host
    Menampilkan frekuensi Clock Host yang sedang beroperasi.
    Rasio Slice Grafis (Catatan)
    Memungkinkan Anda untuk mengatur Rasio Slice Grafis.
    Rasio UnSlice Grafis (Catatan)
    Memungkinkan Anda untuk mengatur Rasio UnSlice Grafis.
    Rasio Clock CPU
    Memungkinkan Anda untuk mengubah rasio clock untuk CPU yang terpasang. Rentang yang dapat disesuaikan bergantung pada CPU yang terpasang.
    Frekuensi CPU
    Menampilkan frekuensi CPU yang sedang beroperasi.
    Frekuensi FCLK untuk Early Power On
    Memungkinkan Anda untuk mengatur frekuensi FCLK. Pilihannya adalah: Normal(800Mhz), 1GHz, 400MHz. (Default: 1GHz)
  • Pengaturan Inti CPU Lanjutan
    Rasio Clock CPU, Frekuensi CPU, Frekuensi FCLK untuk Early Power On
    Pengaturan di atas sinkron dengan pengaturan yang ada di bawah item yang sama pada menu Pengaturan Frekuensi Lanjutan.
    (Catatan) Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini. Untuk informasi lebih lanjut tentang fitur unik CPU Intel®, silakan kunjungi situs web Intel.
    AVX Offset (Catatan)
    AVX offset adalah offset negatif dari rasio AVX.
    Rasio Uncore
    Memungkinkan Anda untuk mengatur rasio Uncore CPU. Rentang yang dapat disesuaikan bergantung pada CPU yang digunakan.
    Frekuensi Uncore
    Menampilkan frekuensi Uncore CPU saat ini.
    CPU Flex Ratio Override
    Mengaktifkan atau menonaktifkan CPU Flex Ratio. Rasio clock CPU maksimum akan didasarkan pada nilai Pengaturan CPU Flex Ratio jika Rasio Clock CPU diatur ke Auto (Otomatis). (Default: Dinonaktifkan)
    Pengaturan CPU Flex Ratio
    Memungkinkan Anda untuk mengatur CPU Flex Ratio. Rentang yang dapat disesuaikan dapat bervariasi menurut CPU.
    Intel(R) Turbo Boost Technology (Catatan)
    Memungkinkan Anda untuk menentukan apakah akan mengaktifkan teknologi Intel® CPU Turbo Boost. Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Turbo Ratio (Catatan)
    Memungkinkan Anda untuk mengatur rasio Turbo CPU untuk jumlah inti aktif yang berbeda. Auto (Otomatis) mengatur rasio Turbo CPU sesuai dengan spesifikasi CPU. (Default: Auto)
    Batas Daya TDP (Watt) / Waktu Batas Daya
    Memungkinkan Anda untuk mengatur batas daya untuk mode Turbo CPU dan berapa lama waktu yang dibutuhkan untuk beroperasi pada batas daya yang ditentukan. Jika nilai yang ditentukan terlampaui, CPU akan secara otomatis mengurangi frekuensi inti untuk mengurangi daya. Auto (Otomatis) mengatur batas daya sesuai dengan spesifikasi CPU. (Default: Auto)
    Batas Arus Inti (Ampere)
    Memungkinkan Anda untuk mengatur batas arus untuk mode Turbo CPU. Ketika arus CPU melebihi batas arus yang ditentukan, CPU akan secara otomatis mengurangi frekuensi inti untuk mengurangi arus. Auto (Otomatis) mengatur batas daya sesuai dengan spesifikasi CPU. (Default: Auto)
    Turbo Per Core Limit Control (Catatan)
    Memungkinkan Anda untuk mengontrol setiap batas inti CPU secara terpisah. (Default: Auto)
    Jumlah Inti CPU yang Diaktifkan (Catatan)
    Memungkinkan Anda untuk memilih jumlah inti CPU yang akan diaktifkan dalam CPU multi-inti Intel® (jumlah inti CPU dapat bervariasi menurut CPU). Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Hyper-Threading Technology (Catatan)
    Memungkinkan Anda untuk menentukan apakah akan mengaktifkan teknologi multi-threading ketika menggunakan CPU Intel® yang mendukung fungsi ini. Fitur ini hanya berfungsi untuk sistem operasi yang mendukung mode multi-prosesor. Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Intel(R) Speed Shift Technology (Teknologi Intel® Speed Shift) (Catatan)
    Mengaktifkan atau menonaktifkan Teknologi Intel® Speed Shift. Mengaktifkan fitur ini memungkinkan prosesor untuk meningkatkan frekuensi operasinya lebih cepat dan kemudian meningkatkan responsivitas sistem. (Default: Auto)
    CPU Enhanced Halt (C1E) (Catatan)
    Mengaktifkan atau menonaktifkan fungsi CPU Enhanced Halt (C1E) Intel®, fungsi hemat daya CPU dalam keadaan berhenti sistem. Ketika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    (Catatan) Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini. Untuk informasi lebih lanjut tentang fitur unik CPU Intel®, silakan kunjungi situs web Intel.
    Dukungan State C3 (Catatan)
    Memungkinkan Anda untuk menentukan apakah akan membiarkan CPU memasuki mode C3 dalam keadaan berhenti sistem. Ketika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. State C3 adalah state hemat daya yang lebih ditingkatkan daripada C1. Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Dukungan State C6/C7 (Catatan)
    Memungkinkan Anda untuk menentukan apakah akan membiarkan CPU memasuki mode C6/C7 dalam keadaan berhenti sistem. Ketika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. State C6/C7 adalah state hemat daya yang lebih ditingkatkan daripada C3. Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Dukungan State C8 (Catatan)
    Memungkinkan Anda untuk menentukan apakah akan membiarkan CPU memasuki mode C8 dalam keadaan berhenti sistem. Ketika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. State C8 adalah state hemat daya yang lebih ditingkatkan daripada C6/C7. Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Dukungan State C10 (Catatan)
    Memungkinkan Anda untuk menentukan apakah akan membiarkan CPU memasuki mode C10 dalam keadaan berhenti sistem. Ketika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. State C10 adalah state hemat daya yang lebih ditingkatkan daripada C8. Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Batas Paket State C (Catatan)
    Memungkinkan Anda untuk menentukan batas C-state untuk prosesor. Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Monitor Termal CPU (Catatan)
    Mengaktifkan atau menonaktifkan fungsi Monitor Termal Intel®, fungsi perlindungan panas berlebih CPU. Ketika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi ketika CPU terlalu panas. Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Ring to Core offset (Down Bin)
    Memungkinkan Anda untuk menentukan apakah akan menonaktifkan fungsi penurunan otomatis rasio Ring CPU. Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Fungsi CPU EIST (Catatan)
    Mengaktifkan atau menonaktifkan Teknologi Enhanced Intel® Speed Step (EIST). Tergantung pada pemuatan CPU, teknologi Intel® EIST dapat secara dinamis dan efektif menurunkan voltase dan frekuensi inti CPU untuk mengurangi konsumsi daya rata-rata dan produksi panas. Auto (Otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Race To Halt (RTH) (Catatan)/Energy Efficient Turbo(Catatan)
    Mengaktifkan atau menonaktifkan pengaturan terkait penghematan daya CPU.
    Optimalisasi Voltase
    Memungkinkan Anda untuk menentukan apakah akan mengaktifkan optimalisasi voltase untuk mengurangi konsumsi daya. (Default: Auto)
    Prefetcher Perangkat Keras
    Memungkinkan Anda untuk menentukan apakah akan mengaktifkan prefetcher perangkat keras untuk mengambil data dan instruksi dari memori ke dalam cache. (Default: Auto)
    (Catatan) Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini. Untuk informasi lebih lanjut tentang fitur unik CPU Intel®, silakan kunjungi situs web Intel.
    Prefetch Jalur Cache Berdekatan
    Memungkinkan Anda untuk menentukan apakah akan mengaktifkan mekanisme prefetch jalur cache yang berdekatan yang memungkinkan prosesor mengambil jalur cache yang diminta serta jalur cache berikutnya. (Default: Auto)
    Extreme Memory Profile (X.M.P.) (Catatan)
    Memungkinkan BIOS untuk membaca data SPD pada modul memori XMP untuk meningkatkan kinerja memori ketika diaktifkan.
    Disabled Menonaktifkan fungsi ini. (Default)
    Profile1 Menggunakan pengaturan Profil 1.
    Profile2 (Catatan) Menggunakan pengaturan Profil 2.

    Ikon System Memory Multiplier
    Memungkinkan Anda untuk mengatur pengganda memori sistem. Auto (otomatis) mengatur pengganda memori sesuai dengan data SPD memori. (Default: Auto)
    Ikon Memory Ref Clock
    Memungkinkan Anda untuk menyesuaikan clock referensi memori secara manual. (Default: Auto)
    Ikon Memory Odd Ratio (100/133 or 200/266)
    Memungkinkan Anda untuk menyesuaikan clock referensi memori secara manual. (Default: Auto)
    Ikon Memory Frequency (MHz)
    Nilai frekuensi memori pertama adalah frekuensi operasi normal dari memori yang digunakan; yang kedua adalah frekuensi memori yang secara otomatis disesuaikan sesuai dengan pengaturan System Memory Multiplier (Pengganda Memori Sistem).

  • Advanced Memory Settings
    Ikon Extreme Memory Profile (X.M.P.) (Catatan), System Memory Multiplier, Memory Ref Clock, Memory Odd Ratio (100/133 or 200/266), Memory Frequency(MHz)
    Pengaturan di atas sinkron dengan item yang sama pada menu Advanced Frequency Settings (Pengaturan Frekuensi Tingkat Lanjut).
    Ikon Memory Boot Mode (Catatan)
    Menyediakan metode deteksi dan pelatihan memori.
    IkonAuto Membiarkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default)
    IkonNormal BIOS secara otomatis melakukan pelatihan memori. Harap perhatikan bahwa jika sistem menjadi tidak stabil atau tidak dapat di-boot, coba bersihkan nilai CMOS dan atur ulang board ke nilai default. (Lihat pengantar tentang jumper baterai/clear CMOS untuk cara membersihkan nilai CMOS.)
    IkonEnable Fast Boot Melewatkan deteksi dan pelatihan memori dalam beberapa kriteria khusus untuk boot memori yang lebih cepat.
    IkonDisable Fast Boot Mendeteksi dan melatih memori di setiap boot.

    IkonRealtime Memory Timing
    Memungkinkan Anda untuk menyempurnakan pengaturan waktu memori setelah tahap BIOS. (Default: Auto)
    Ikon Memory Enhancement Settings
    Menyediakan beberapa pengaturan peningkatan kinerja memori: Normal (kinerja dasar), Relax OC, Enhanced Stability, dan Enhanced Performance. (Default: Normal)
    Ikon Memory Timing Mode
    Manual (Manual) dan Advanced Manual (Manual Tingkat Lanjut) memungkinkan Memory Multiplier Tweaker (Pengubah Pengganda Memori), Channel Interleaving (Penyisipan Saluran), Rank Interleaving (Penyisipan Tingkat), dan pengaturan waktu memori di bawah ini dapat dikonfigurasi. Pilihannya adalah: Auto (default), Manual, Advanced Manual.
    (Catatan) Item ini hanya ada ketika Anda memasang CPU dan modul memori yang mendukung fitur ini.
    IkonProfile DDR Voltage
    Saat menggunakan modul memori non-XMP atau Extreme Memory Profile (X.M.P.) diatur ke Disabled (Dinonaktifkan), nilai ditampilkan sesuai dengan spesifikasi memori Anda. Ketika Extreme Memory Profile (X.M.P.) diatur ke Profile1 atau Profile2, nilai ditampilkan sesuai dengan data SPD pada memori XMP.
    Ikon Memory Multiplier Tweaker
    Menyediakan berbagai tingkat penyetelan otomatis memori. (Default: Auto)
    Ikon Channel Interleaving
    Mengaktifkan atau menonaktifkan penyisipan saluran memori. Enabled (Diaktifkan) memungkinkan sistem untuk secara bersamaan mengakses saluran memori yang berbeda untuk meningkatkan kinerja dan stabilitas memori. Auto (otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Ikon Rank Interleaving
    Mengaktifkan atau menonaktifkan penyisipan tingkat memori. Enabled (Diaktifkan) memungkinkan sistem untuk secara bersamaan mengakses tingkat memori yang berbeda untuk meningkatkan kinerja dan stabilitas memori. Auto (otomatis) memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)

  • Channel A/B Memory Sub Timings
    Sub-menu ini menyediakan pengaturan waktu memori untuk setiap saluran memori. Layar pengaturan waktu masing-masing dapat dikonfigurasi hanya ketika Memory Timing Mode (Mode Pengaturan Waktu Memori) diatur ke Manual (Manual) atau Advanced Manual (Manual Tingkat Lanjut). Catatan: Sistem Anda mungkin menjadi tidak stabil atau gagal boot setelah Anda membuat perubahan pada pengaturan waktu memori. Jika ini terjadi, harap atur ulang board ke nilai default dengan memuat default yang dioptimalkan atau membersihkan nilai CMOS.
  • Advanced Voltage Settings (Pengaturan Tegangan Tingkat Lanjut)
  • Advanced Power Settings (Pengaturan Daya Tingkat Lanjut)
    Bagian ini menyediakan opsi kontrol tegangan Loadline.
  • CPU Core Voltage Control (Kontrol Tegangan Inti CPU)
    Bagian ini menyediakan opsi kontrol tegangan CPU.
  • DRAM Voltage Control (Kontrol Tegangan DRAM)
    Bagian ini menyediakan opsi kontrol tegangan memori.
  • Internal VR Control (Kontrol VR Internal)
    Bagian ini menyediakan opsi kontrol tegangan VR.
  • PC Health Status
    Ikon Reset Case Open Status
    IkonDisabled Menyimpan atau menghapus catatan status intrusi sasis sebelumnya. (Default)
    IkonEnabled Menghapus catatan status intrusi sasis sebelumnya dan field Case Open (Kasus Terbuka) akan menampilkan "No" (Tidak) saat boot berikutnya.

    Ikon Case Open
    Menampilkan status deteksi perangkat deteksi intrusi sasis yang terpasang ke header CI motherboard. Jika penutup sasis sistem dilepas, field ini akan menampilkan "Yes" (Ya), jika tidak, field ini akan menampilkan "No" (Tidak). Untuk menghapus catatan status intrusi sasis, atur Reset Case Open Status (Atur Ulang Status Kasus Terbuka) ke Enabled (Diaktifkan), simpan pengaturan ke CMOS, lalu mulai ulang sistem Anda.
    Ikon CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Menampilkan tegangan sistem saat ini.

  • Miscellaneous Settings (Pengaturan Lain-lain)
    Ikon Max Link Speed
    Memungkinkan Anda untuk mengatur mode operasi slot PCI Express ke Gen 1, Gen 2, atau Gen 3. Mode operasi aktual tunduk pada spesifikasi perangkat keras dari setiap slot. Auto (Otomatis) memungkinkan BIOS untuk secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
    Ikon 3DMark01 Enhancement
    Memungkinkan Anda untuk menentukan apakah akan meningkatkan beberapa kinerja benchmark lama. (Default: Disabled)
  • Smart Fan 5 Settings & Monitor
    Memungkinkan Anda untuk memilih target untuk dipantau dan untuk membuat penyesuaian lebih lanjut. (Default: CPU FAN)
    Ikon Fan Speed Control
    Memungkinkan Anda untuk menentukan apakah akan mengaktifkan fungsi kontrol kecepatan kipas dan menyesuaikan kecepatan kipas.
    Ikon Normal Memungkinkan kipas untuk berjalan pada kecepatan yang berbeda sesuai dengan suhu. Anda dapat menyesuaikan kecepatan kipas dengan System Information Viewer berdasarkan persyaratan sistem Anda. (Default)
    IkonSilent Memungkinkan kipas untuk berjalan pada kecepatan lambat.
    IkonManual Memungkinkan Anda untuk mengontrol kecepatan kipas dalam grafik kurva.
    IkonFull Speed Memungkinkan kipas untuk berjalan pada kecepatan penuh.
    Ikon Fan Control Use Temperature Input
    Memungkinkan Anda untuk memilih suhu referensi untuk kontrol kecepatan kipas.
    IkonTemperature Interval
    Memungkinkan Anda untuk memilih interval suhu untuk perubahan kecepatan kipas.
    Ikon Fan Control Mode
    Ikon Auto Membiarkan BIOS secara otomatis mendeteksi jenis kipas/pompa yang dipasang dan mengatur mode kontrol yang optimal. (Default)
    Ikon Voltage Mode tegangan direkomendasikan untuk kipas 3-pin.
    Ikon PWM Mode PWM direkomendasikan untuk kipas 4-pin.
    Ikon Fan Stop
    Mengaktifkan atau menonaktifkan fungsi penghentian kipas. Anda dapat mengatur batas suhu menggunakan kurva suhu. Kipas berhenti beroperasi ketika suhu lebih rendah dari batas. (Default: Disabled)
    Ikon Temperature
    Menampilkan suhu saat ini dari area target yang dipilih.
    Ikon Fan Speed
    Menampilkan kecepatan kipas saat ini.
    Ikon Temperature Warning Control
    Mengatur ambang batas peringatan untuk suhu. Ketika suhu melebihi ambang batas, BIOS akan mengeluarkan suara peringatan. Pilihannya adalah: Disabled (Dinonaktifkan) (default), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
    Ikon Fan Fail Warning
    Memungkinkan sistem untuk mengeluarkan suara peringatan jika kipas tidak terhubung atau gagal. Periksa kondisi kipas atau koneksi kipas saat ini terjadi. (Default: Disabled)

Sistem


Bagian ini memberikan informasi tentang model motherboard dan versi BIOS Anda. Anda juga dapat memilih bahasa default yang digunakan oleh BIOS dan mengatur waktu sistem secara manual.
Access Level
Menampilkan tingkat akses saat ini tergantung pada jenis perlindungan kata sandi yang digunakan. (Jika tidak ada kata sandi yang diatur, default akan ditampilkan sebagai Administrator.) Tingkat Administrator memungkinkan Anda untuk membuat perubahan pada semua pengaturan BIOS; tingkat Pengguna hanya memungkinkan Anda untuk membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya.
System Language
Memilih bahasa default yang digunakan oleh BIOS.
System Date
Mengatur tanggal sistem. Format tanggal adalah minggu (hanya baca), bulan, tanggal, dan tahun. Gunakan <Enter> untuk beralih di antara bidang Bulan, Tanggal, dan Tahun dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.
System Time
Mengatur waktu sistem. Format waktu adalah jam, menit, dan detik. Misalnya, pukul 1 siang adalah 13:00:00. Gunakan <Enter> untuk beralih di antara bidang Jam, Menit, dan Detik dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.

BIOS


Bootup NumLock State
Mengaktifkan atau menonaktifkan fitur Numlock pada keypad numerik keyboard setelah POST. (Default: Aktif)
Security Option
Menentukan apakah kata sandi diperlukan setiap kali sistem melakukan booting, atau hanya ketika Anda masuk ke BIOS Setup. Setelah mengonfigurasi item ini, atur kata sandi di bawah item Administrator Password/User Password.

Setup Kata sandi hanya diperlukan untuk masuk ke program BIOS Setup.
System Kata sandi diperlukan untuk mem-boot sistem dan untuk masuk ke program BIOS Setup. (Default)

Full Screen LOGO Show
Memungkinkan Anda untuk menentukan apakah akan menampilkan Logo GIGABYTE saat sistem dimulai. Disabled melewati Logo GIGABYTE saat sistem dimulai. (Default: Diaktifkan)
Boot Option Priorities
Menentukan urutan boot keseluruhan dari perangkat yang tersedia. Perangkat penyimpanan yang dapat dilepas yang mendukung format GPT akan diawali dengan string "UEFI:" pada daftar perangkat boot. Untuk boot dari sistem operasi yang mendukung partisi GPT, pilih perangkat yang diawali dengan string "UEFI:".
Atau jika Anda ingin menginstal sistem operasi yang mendukung partisi GPT seperti Windows 7 64-bit, pilih drive optik yang berisi disk instalasi Windows 7 64-bit dan diawali dengan string "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Menentukan urutan boot untuk jenis perangkat tertentu, seperti hard drive, drive optik, drive disket, dan perangkat yang mendukung fungsi Boot dari LAN, dll. Tekan <Enter> pada item ini untuk masuk ke submenu yang menyajikan perangkat dari jenis yang sama yang terhubung. Item ini hanya ada jika setidaknya satu perangkat untuk jenis ini diinstal.
Fast Boot
Mengaktifkan atau menonaktifkan Fast Boot untuk memperpendek proses boot OS. Ultra Fast menyediakan kecepatan bootup tercepat. (Default: Dinonaktifkan)
SATA Support

Last Boot HDD Only Kecuali untuk drive boot sebelumnya, semua perangkat SATA dinonaktifkan sebelum proses boot OS selesai.
All Sata Devices Semua perangkat SATA berfungsi dalam sistem operasi dan selama POST. (Default)

Item ini dapat dikonfigurasi hanya ketika Fast Boot diatur ke Enabled atau Ultra Fast.

VGA Support
Memungkinkan Anda untuk memilih jenis sistem operasi yang akan di-boot.

Auto Mengaktifkan ROM opsi warisan saja.
EFI Driver Mengaktifkan ROM opsi EFI. (Default)

Item ini dapat dikonfigurasi hanya ketika Fast Boot diatur ke Enabled atau Ultra Fast.

USB Support

Disabled Semua perangkat USB dinonaktifkan sebelum proses boot OS selesai.
Full Initial Semua perangkat USB berfungsi dalam sistem operasi dan selama POST.
Partial Initial Sebagian perangkat USB dinonaktifkan sebelum proses boot OS selesai. (Default)

Item ini dapat dikonfigurasi hanya ketika Fast Boot diatur ke Enabled. Fungsi ini dinonaktifkan ketika Fast Boot diatur ke Ultra Fast.

PS2 Devices Support

Disabled Semua perangkat PS/2 dinonaktifkan sebelum proses boot OS selesai.
Enabled Semua perangkat PS/2 berfungsi dalam sistem operasi dan selama POST. (Default)

Item ini dapat dikonfigurasi hanya ketika Fast Boot diatur ke Enabled. Fungsi ini dinonaktifkan ketika Fast Boot diatur ke Ultra Fast.

NetWork Stack Driver Support

Disabled Menonaktifkan booting dari jaringan. (Default)
Enabled Mengaktifkan booting dari jaringan.

Item ini dapat dikonfigurasi hanya ketika Fast Boot diatur ke Enabled atau Ultra Fast.

Next Boot After AC Power Loss

Normal Boot Mengaktifkan bootup normal setelah kembalinya daya AC. (Default)
Fast Boot Menyimpan pengaturan Fast Boot setelah kembalinya daya AC.

Item ini dapat dikonfigurasi hanya ketika Fast Boot diatur ke Enabled atau Ultra Fast.

Mouse Speed
Memungkinkan Anda untuk mengatur kecepatan gerakan kursor mouse. (Default: 1 X)
CSM Support
Mengaktifkan atau menonaktifkan UEFI CSM (Compatibility Support Module) untuk mendukung proses boot PC lama.

Disabled Menonaktifkan UEFI CSM dan hanya mendukung proses boot UEFI BIOS.
Enabled Mengaktifkan UEFI CSM. (Default)

LAN PXE Boot Option ROM
Memungkinkan Anda untuk memilih apakah akan mengaktifkan ROM opsi warisan untuk pengontrol LAN. (Default: Dinonaktifkan) Item ini dapat dikonfigurasi hanya ketika CSM Support diatur ke Enabled.

Storage Boot Option Control
Memungkinkan Anda untuk memilih apakah akan mengaktifkan UEFI atau ROM opsi warisan untuk pengontrol perangkat penyimpanan.

Do not launch Menonaktifkan ROM opsi.
Legacy Mengaktifkan ROM opsi warisan saja.
UEFI Mengaktifkan ROM opsi UEFI saja. (Default)

Item ini dapat dikonfigurasi hanya ketika CSM Support diatur ke Enabled.

Other PCI Device
Memungkinkan Anda untuk memilih apakah akan mengaktifkan UEFI atau ROM opsi Warisan untuk pengontrol perangkat PCI selain pengontrol LAN, perangkat penyimpanan, dan grafis.

Do not launch Menonaktifkan ROM opsi.
Legacy Mengaktifkan ROM opsi warisan saja.
UEFI Mengaktifkan ROM opsi UEFI saja. (Default)

Item ini dapat dikonfigurasi hanya ketika CSM Support diatur ke Enabled.

Administrator Password
Memungkinkan Anda untuk mengonfigurasi kata sandi administrator. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki BIOS Setup. Berbeda dengan kata sandi pengguna, kata sandi administrator memungkinkan Anda untuk membuat perubahan pada semua pengaturan BIOS.
User Password
Memungkinkan Anda untuk mengonfigurasi kata sandi pengguna. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki BIOS Setup. Namun, kata sandi pengguna hanya memungkinkan Anda untuk membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya.
Untuk membatalkan kata sandi, tekan <Enter> pada item kata sandi dan ketika diminta untuk kata sandi, masukkan yang benar terlebih dahulu. Ketika diminta untuk kata sandi baru, tekan <Enter> tanpa memasukkan kata sandi apa pun. Tekan <Enter> lagi ketika diminta untuk mengonfirmasi.
CATATAN: Sebelum mengatur Kata Sandi Pengguna, pastikan untuk mengatur Kata Sandi Administrator terlebih dahulu.

Periferal

Output Tampilan Awal
Menentukan inisiasi pertama tampilan monitor dari kartu grafis PCI Express yang terpasang atau grafis onboard.

IGFX Mengatur grafis onboard sebagai tampilan pertama.
PCIe 1 Slot Mengatur kartu grafis pada slot PCIEX16 sebagai tampilan pertama. (Default)

Pengontrol LAN OnBoard
Mengaktifkan atau menonaktifkan fungsi LAN onboard. (Default: Diaktifkan)
Jika Anda ingin memasang kartu jaringan tambahan pihak ke-3 alih-alih menggunakan LAN onboard, atur item ini ke Disabled (Dinonaktifkan).
Dekode Di Atas 4G
Mengaktifkan atau menonaktifkan perangkat berkemampuan 64-bit untuk didekode di ruang alamat di atas 4 GB (hanya jika sistem Anda mendukung dekode PCI 64-bit). Atur ke Enabled (Diaktifkan) jika lebih dari satu kartu grafis canggih terpasang dan drivernya tidak dapat diluncurkan saat memasuki sistem operasi (karena ruang alamat memori 4 GB yang terbatas). (Default: Dinonaktifkan)
Intel Platform Trust Technology (PTT)
Mengaktifkan atau menonaktifkan Intel® PTT Technology. (Default: Dinonaktifkan)
Software Guard Extensions (SGX)
Mengaktifkan atau menonaktifkan teknologi Intel® Software Guard Extensions. Fitur ini memungkinkan perangkat lunak legal beroperasi di lingkungan yang aman dan melindungi perangkat lunak dari serangan perangkat lunak berbahaya. Opsi Software Controlled (Dikontrol Perangkat Lunak) memungkinkan Anda mengaktifkan atau menonaktifkan fitur ini dengan aplikasi yang disediakan Intel. (Default: Software Controlled (Dikontrol Perangkat Lunak))

  • Konfigurasi Pengontrol SATA OffBoard
    Menampilkan informasi tentang PCIe SSD Anda jika terpasang.
  • Trusted Computing
    Mengaktifkan atau menonaktifkan Trusted Platform Module (TPM).
  • Konfigurasi Super IO
    Port Serial
    Mengaktifkan atau menonaktifkan port serial onboard. (Default: Diaktifkan)
    Port Paralel
    Mengaktifkan atau menonaktifkan port paralel onboard. (Default: Diaktifkan)
  • Intel(R) Bios Guard Technology
    Mengaktifkan atau menonaktifkan fitur Intel® BIOS Guard, yang melindungi BIOS dari serangan berbahaya.
  • Konfigurasi USB & Dukungan USB Legacy
    Memungkinkan keyboard/mouse USB digunakan di MS-DOS. (Default: Diaktifkan)
    XHCI Hand-off
    Menentukan apakah akan mengaktifkan fitur XHCI Hand-off untuk sistem operasi tanpa dukungan XHCI Hand-off. (Default: Dinonaktifkan)
    Dukungan Driver Penyimpanan Massal USB
    Mengaktifkan atau menonaktifkan dukungan untuk perangkat penyimpanan USB. (Default: Diaktifkan)
    Emulasi Port 60/64
    Mengaktifkan atau menonaktifkan emulasi port I/O 64h dan 60h. Ini harus diaktifkan untuk dukungan legacy penuh untuk keyboard/mouse USB di MS-DOS atau di sistem operasi yang tidak mendukung perangkat USB secara native. (Default: Diaktifkan)
    Perangkat Penyimpanan Massal
    Menampilkan daftar perangkat penyimpanan massal USB yang terhubung. Item ini muncul hanya ketika perangkat penyimpanan USB terpasang.
  • Konfigurasi Tumpukan Jaringan
    Tumpukan Jaringan
    Menonaktifkan atau mengaktifkan booting dari jaringan untuk menginstal OS format GPT, seperti menginstal OS dari server Windows Deployment Services. (Default: Dinonaktifkan)
    Dukungan Ipv4 PXE
    Mengaktifkan atau menonaktifkan Dukungan IPv4 PXE. Item ini dapat dikonfigurasi hanya jika Network Stack (Tumpukan Jaringan) diaktifkan.
    Dukungan Ipv4 HTTP
    Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv4. Item ini dapat dikonfigurasi hanya jika Network Stack (Tumpukan Jaringan) diaktifkan.
    Dukungan Ipv6 PXE
    Mengaktifkan atau menonaktifkan Dukungan IPv6 PXE. Item ini dapat dikonfigurasi hanya jika Network Stack (Tumpukan Jaringan) diaktifkan.
    Dukungan Ipv6 HTTP
    Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv6. Item ini dapat dikonfigurasi hanya jika Network Stack (Tumpukan Jaringan) diaktifkan.
    Waktu tunggu boot PXE
    Memungkinkan Anda mengonfigurasi berapa lama menunggu sebelum Anda dapat menekan <Esc> untuk membatalkan boot PXE. Item ini dapat dikonfigurasi hanya jika Network Stack (Tumpukan Jaringan) diaktifkan. (Default: 0)
    Jumlah deteksi media
    Memungkinkan Anda mengatur berapa kali untuk memeriksa keberadaan media. Item ini dapat dikonfigurasi hanya ketika
    Network Stack (Tumpukan Jaringan) diaktifkan. (Default: 1)
  • Konfigurasi NVMe
    Menampilkan informasi tentang PCIe SSD Anda jika terpasang.
  • Konfigurasi SATA Dan RST & Pengontrol SATA
    Mengaktifkan atau menonaktifkan pengontrol SATA terintegrasi. (Default: Diaktifkan)
    Pemilihan Mode SATA
    Memungkinkan Anda memutuskan apakah akan mengonfigurasi pengontrol SATA yang terintegrasi dalam Chipset ke mode AHCI.
    AHCI Mengonfigurasi pengontrol SATA ke mode AHCI. Advanced Host Controller Interface (AHCI) adalah spesifikasi antarmuka yang memungkinkan driver penyimpanan untuk mengaktifkan fitur Serial ATA tingkat lanjut seperti Native Command Queuing dan hot plug. (Default)
    Dukungan LPM Agresif
    Mengaktifkan atau menonaktifkan fitur hemat daya, ALPM (Aggressive Link Power Management), untuk pengontrol Chipset SATA. (Default: Diaktifkan)
    Port 0/1/2/3
    Mengaktifkan atau menonaktifkan setiap port SATA. (Default: Diaktifkan)
    Hot plug
    Mengaktifkan atau menonaktifkan kemampuan hot plug untuk setiap port SATA. (Default: Dinonaktifkan)
    Dikonfigurasi sebagai eSATA
    Mengaktifkan atau menonaktifkan dukungan untuk perangkat SATA eksternal.

Chipset


VT-d (Catatan)
Mengaktifkan atau menonaktifkan Intel® Virtualization Technology for Directed I/O. (Default: Diaktifkan)
Grafis Internal
Mengaktifkan atau menonaktifkan fungsi grafis onboard. (Default: Otomatis)
DVMT Pra-Alokasi
Memungkinkan Anda mengatur ukuran memori grafis onboard. Pilihannya adalah: 32M~1024M. (Default: 64M)
Memori Gfx Total DVMT
Memungkinkan Anda mengalokasikan ukuran memori DVMT dari grafis onboard. Pilihannya adalah: 128M, 256M, MAX. (Default: 256M)
Pengontrol Audio
Mengaktifkan atau menonaktifkan fungsi audio onboard. (Default: Diaktifkan)
Jika Anda ingin memasang kartu audio tambahan pihak ke-3 alih-alih menggunakan audio onboard, atur item ini ke Disabled (Dinonaktifkan).
Timer Presisi Tinggi
Mengaktifkan atau menonaktifkan High Precision Event Timer (HPET) di sistem operasi. (Default: Diaktifkan) & Entri IOAPIC 24-119
Mengaktifkan atau menonaktifkan fungsi ini. (Default: Diaktifkan)
(Note (Catatan)) Item ini ada hanya ketika Anda memasang CPU yang mendukung fitur ini. Untuk informasi selengkapnya tentang fitur unik CPU Intel®, silakan kunjungi situs web Intel.

Daya


Platform Power Management
Mengaktifkan atau menonaktifkan fungsi Active State Power Management (ASPM). (Default: Diaktifkan)
PEG ASPM
Memungkinkan Anda mengonfigurasi mode ASPM untuk perangkat yang terhubung ke bus CPU PEG. Item ini hanya dapat dikonfigurasi jika Platform Power Management diatur ke Enabled (Diaktifkan). (Default: Dinonaktifkan)
PCH ASPM
Memungkinkan Anda mengonfigurasi mode ASPM untuk perangkat yang terhubung ke bus PCI Express Chipset. Item ini hanya dapat dikonfigurasi jika Platform Power Management diatur ke Enabled (Diaktifkan). (Default: Dinonaktifkan)
DMI ASPM
Memungkinkan Anda mengonfigurasi mode ASPM untuk sisi CPU dan sisi Chipset dari tautan DMI. Item ini hanya dapat dikonfigurasi jika Platform Power Management diatur ke Enabled (Diaktifkan). (Default: Diaktifkan)
AC BACK
Menentukan status sistem setelah daya kembali dari kehilangan daya AC.

Memory Sistem kembali ke kondisi aktif terakhir saat daya AC kembali.
Always On Sistem dihidupkan saat daya AC kembali.
Always Off Sistem tetap mati saat daya AC kembali. (Default)

Power On By Keyboard
Memungkinkan sistem dihidupkan oleh kejadian wake-up keyboard PS/2.
Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada kabel +5VSB.

Disabled Menonaktifkan fungsi ini. (Default)
Password Tetapkan kata sandi dengan 1~5 karakter untuk menghidupkan sistem.
Keyboard 98 Tekan tombol POWER pada keyboard Windows 98 untuk menghidupkan sistem.
Any Key Tekan tombol apa saja untuk menghidupkan sistem.

Power On Password
Tetapkan kata sandi saat Power On By Keyboard diatur ke Password.
Tekan <Enter> pada item ini dan tetapkan kata sandi dengan maksimal 5 karakter lalu tekan <Enter> untuk menerima. Untuk menghidupkan sistem, masukkan kata sandi dan tekan <Enter>.
Catatan: Untuk membatalkan kata sandi, tekan <Enter> pada item ini. Saat diminta memasukkan kata sandi, tekan <Enter> lagi tanpa memasukkan kata sandi untuk menghapus pengaturan kata sandi.
Power On By Mouse
Memungkinkan sistem dihidupkan oleh kejadian wake-up mouse PS/2.
Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada kabel +5VSB.

Disabled Menonaktifkan fungsi ini. (Default)
Move Gerakkan mouse untuk menghidupkan sistem.
Double Click Klik dua kali tombol kiri pada mouse untuk menghidupkan sistem.

ErP
Menentukan apakah sistem akan mengonsumsi daya paling sedikit dalam kondisi S5 (shutdown). (Default: Dinonaktifkan)
Catatan: Saat item ini diatur ke Enabled (Diaktifkan), fungsi berikut tidak akan tersedia: Resume by Alarm, power on by mouse, dan power on by keyboard.
Soft-Off by PWR-BTTN
Mengonfigurasi cara mematikan komputer dalam mode MS-DOS menggunakan tombol daya.
Instant-Off (Mati Instan) Tekan tombol daya dan sistem akan langsung mati. (Default) Delay 4 Sec. (Tunda 4 Detik) Tekan dan tahan tombol daya selama 4 detik untuk mematikan sistem. Jika tombol daya ditekan kurang dari 4 detik, sistem akan masuk ke mode penangguhan.
Resume by Alarm
Menentukan apakah akan menghidupkan sistem pada waktu yang diinginkan. (Default: Dinonaktifkan) Jika diaktifkan, tetapkan tanggal dan waktu sebagai berikut:
Wake up day: Menghidupkan sistem pada waktu tertentu setiap hari atau pada hari tertentu dalam sebulan.
Wake up hour/minute/second: Menetapkan waktu sistem akan dihidupkan secara otomatis.
Catatan: Saat menggunakan fungsi ini, hindari pematian yang tidak memadai dari sistem operasi atau pelepasan daya AC, atau pengaturan mungkin tidak efektif.
Power Loading
Mengaktifkan atau menonaktifkan dummy load. Saat catu daya berada pada beban rendah, perlindungan diri akan aktif sehingga menyebabkan catu daya mati atau gagal. Jika ini terjadi, harap atur ke Enabled (Diaktifkan). Auto memungkinkan BIOS mengonfigurasi pengaturan ini secara otomatis. (Default: Otomatis)
CEC 2019 Ready
Memungkinkan Anda memilih apakah akan mengizinkan sistem menyesuaikan konsumsi daya saat dalam kondisi shutdown, idle, atau standby untuk mematuhi Standar CEC (California Energy Commission) 2019. (Default: Dinonaktifkan)
RC6(Render Standby)
Memungkinkan Anda menentukan apakah akan mengizinkan grafis onboard masuk ke mode standby untuk mengurangi konsumsi daya. (Default: Diaktifkan)

Simpan & Keluar

Save & Exit Setup
Tekan <Enter> pada item ini dan pilih Yes (Ya). Tindakan ini menyimpan perubahan ke CMOS dan keluar dari program BIOS Setup. Pilih No (Tidak) atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.
Exit Without Saving
Tekan <Enter> pada item ini dan pilih Yes (Ya). Tindakan ini keluar dari BIOS Setup tanpa menyimpan perubahan yang dibuat di BIOS Setup ke CMOS. Pilih No (Tidak) atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup. & Load Optimized Defaults
Tekan <Enter> pada item ini dan pilih Yes (Ya) untuk memuat pengaturan default BIOS yang optimal. Pengaturan default BIOS membantu sistem beroperasi dalam kondisi optimal. Selalu muat default yang dioptimalkan setelah memperbarui BIOS atau setelah menghapus nilai CMOS.
Boot Override
Memungkinkan Anda memilih perangkat untuk boot secara langsung. Tekan <Enter> pada perangkat yang Anda pilih dan pilih Yes (Ya) untuk mengonfirmasi. Sistem Anda akan restart secara otomatis dan boot dari perangkat tersebut.
Save Profiles
Fungsi ini memungkinkan Anda menyimpan pengaturan BIOS saat ini ke profil. Anda dapat membuat hingga 8 profil dan menyimpannya sebagai Setup Profile 1~ Setup Profile 8. Tekan <Enter> untuk menyelesaikan. Atau Anda dapat memilih Select File in HDD/FDD/USB untuk menyimpan profil ke perangkat penyimpanan Anda.
Load Profiles
Jika sistem Anda menjadi tidak stabil dan Anda telah memuat pengaturan default BIOS, Anda dapat menggunakan fungsi ini untuk memuat pengaturan BIOS dari profil yang dibuat sebelumnya, tanpa perlu repot mengonfigurasi ulang pengaturan BIOS. Pertama, pilih profil yang ingin Anda muat lalu tekan <Enter> untuk menyelesaikan. Anda dapat memilih Select File in HDD/FDD/USB untuk memasukkan profil yang sebelumnya dibuat dari perangkat penyimpanan Anda atau memuat profil yang dibuat secara otomatis oleh BIOS, seperti mengembalikan pengaturan BIOS ke pengaturan terakhir yang berfungsi dengan baik (rekaman terakhir yang diketahui baik).

Pemasangan Driver

informasi

  • Sebelum memasang driver, pertama instal sistem operasi terlebih dahulu.
  • Setelah menginstal sistem operasi, masukkan disk driver motherboard ke dalam drive optik Anda. Klik pada pesan "Ketuk untuk memilih apa yang terjadi dengan disk ini" di sudut kanan atas layar dan pilih "JalankanRun.exe." (Atau buka Komputer Saya, klik dua kali drive optik dan jalankan program Run.exe.)

"Xpress Install" (Instal Xpress) akan secara otomatis memindai sistem Anda dan kemudian mencantumkan semua driver yang direkomendasikan untuk dipasang. Anda dapat mengeklik tombol Xpress Install dan "Xpress Install" (Instal Xpress) akan menginstal semua driver yang dipilih. Atau klik ikon panah untuk menginstal driver yang Anda butuhkan secara individual.

Silakan kunjungi situs web GIGABYTE untuk informasi perangkat lunak lebih lanjut.

Silakan kunjungi situs web GIGABYTE untuk informasi pemecahan masalah lebih lanjut.

Mengidentifikasi Revisi Motherboard Anda
Nomor revisi pada motherboard Anda terlihat seperti ini: "REV: X.X." Misalnya, "REV: 1.0" berarti revisi motherboard adalah 1.0. Periksa revisi motherboard Anda sebelum memperbarui BIOS motherboard, driver, atau saat mencari informasi teknis.
Contoh:
Mengidentifikasi Revisi Motherboard Anda

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Panduan Gigabyte H310M DS2

Bahasa yang tersedia

Manual Terkait untuk Gigabyte H310M DS2

Daftar Isi
