Manual de la Gigabyte H310M DS2

Contenido

1 Distribución de la placa base H310M DS2
2 Instalación del hardware
3 Configuración de la BIOS
4 Instalación de los controladores
5 Descargar el manual
6 En otros idiomas

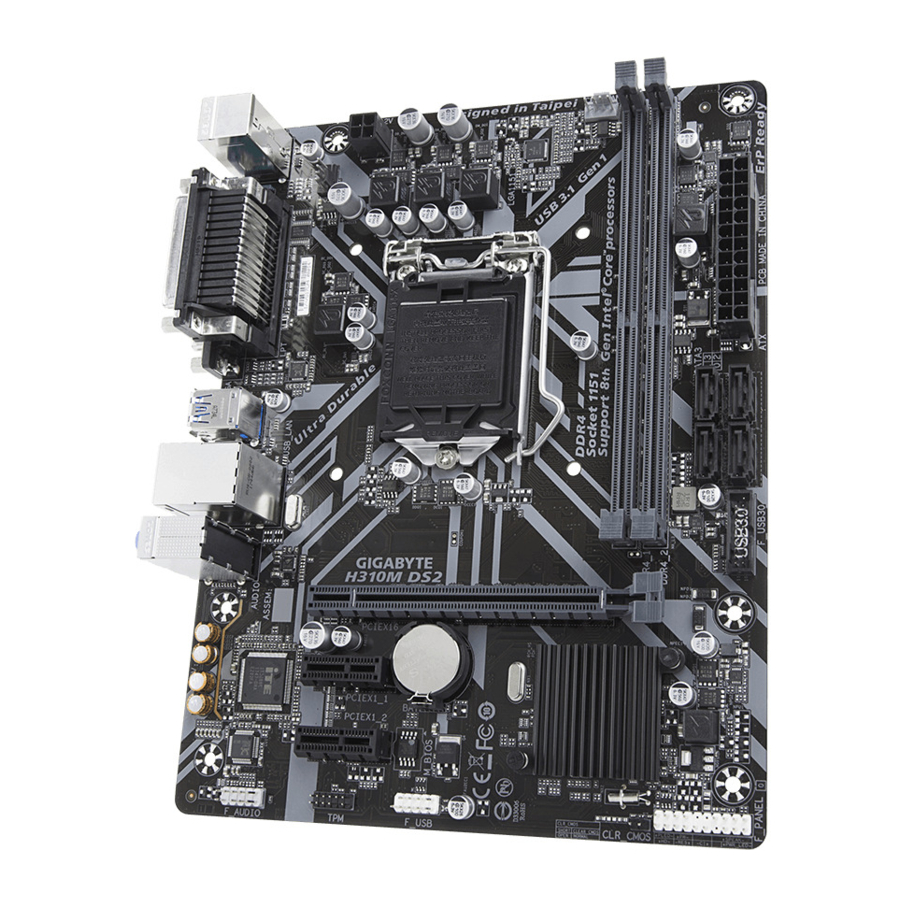

Distribución de la placa base H310M DS2

Contenido de la caja

Placa base H310M DS2
Disco de controladores de la placa base
Dos cables SATA
Manual de usuario
Panel de E/S

* El contenido de la caja anterior es solo de referencia y los elementos reales dependerán del paquete del producto que obtenga. El contenido de la caja está sujeto a cambios sin previo aviso.

Instalación del hardware

Precauciones de instalación

La placa base contiene numerosos circuitos y componentes electrónicos delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
Antes de la instalación, no quite ni rompa la pegatina del número de serie (S/N) de la placa base ni la pegatina de garantía proporcionada por su distribuidor. Estas pegatinas son necesarias para la validación de la garantía.
Siempre retire la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o quitar la placa base u otros componentes de hardware.
Cuando conecte componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
Cuando manipule la placa base, evite tocar los conductores o conectores metálicos.
Lo mejor es usar una pulsera de descarga electrostática (ESD) cuando manipule componentes electrónicos como una placa base, CPU o memoria. Si no tiene una pulsera ESD, mantenga las manos secas y primero toque un objeto metálico para eliminar la electricidad estática.
Antes de instalar la placa base, colóquela sobre una almohadilla antiestática o dentro de un contenedor de protección electrostática.
Antes de conectar o desenchufar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación esté apagada.
Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
Asegúrese de que no queden tornillos o componentes metálicos colocados en la placa base o dentro de la carcasa del ordenador.
No coloque el sistema informático sobre una superficie irregular.
No coloque el sistema informático en un entorno húmedo o de alta temperatura.
Encender la alimentación del ordenador durante el proceso de instalación puede provocar daños en los componentes del sistema, así como daños físicos al usuario.
Si no está seguro de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
Si utiliza un adaptador, un cable de alimentación de extensión o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Especificaciones del producto

* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.

Visite el sitio web de GIGABYTE para obtener listas de soporte de CPU, módulos de memoria y SSD.

Visite la página Support\Utility List (Lista de soporte/utilidades) en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Instalación de la CPU

Lea las siguientes pautas antes de comenzar a instalar la CPU:

Asegúrese de que la placa base sea compatible con la CPU. (Vaya al sitio web de GIGABYTE para obtener la última lista de soporte de CPU).
Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
Ubique el pin uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente. (O puede ubicar las muescas en ambos lados de la CPU y las teclas de alineación en el zócalo de la CPU).
Aplique una capa uniforme y delgada de grasa térmica en la superficie de la CPU.
No encienda el ordenador si no está instalado el refrigerador de la CPU; de lo contrario, podría sobrecalentarse y dañar la CPU.
Establezca la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU
Ubique las teclas de alineación en el zócalo de la CPU de la placa base y las muescas en la CPU.

No retire la cubierta del zócalo de la CPU antes de insertar la CPU. Puede desprenderse de la placa de carga automáticamente durante el proceso de volver a enganchar la palanca después de insertar la CPU.

Instalación de la memoria

Lea las siguientes pautas antes de comenzar a instalar la memoria:

Asegúrese de que la placa base admita la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips. (Vaya al sitio web de GIGABYTE para conocer las últimas velocidades de memoria y módulos de memoria compatibles).
Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
Los módulos de memoria tienen un diseño a prueba de errores. Un módulo de memoria se puede instalar en una sola dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal
Esta placa base proporciona dos zócalos de memoria y es compatible con la tecnología de doble canal. Después de instalar la memoria, el BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. Habilitar el modo de memoria de doble canal duplicará el ancho de banda de memoria original.
Visite el sitio web de GIGABYTE para obtener detalles sobre la instalación del hardware.

Los dos zócalos de memoria DDR4 están divididos en dos canales y cada canal tiene un zócalo de memoria de la siguiente manera:
Canal A: DDR4_1
Canal B: DDR4_2
Debido a las limitaciones de la CPU, lea las siguientes pautas antes de instalar la memoria en el modo de doble canal.

El modo de doble canal no se puede habilitar si solo está instalado un módulo de memoria.
Cuando se habilita el modo de doble canal con dos módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.

Instalación de una tarjeta de expansión

Lea las siguientes pautas antes de comenzar a instalar una tarjeta de expansión:

Asegúrese de que la placa base admita la tarjeta de expansión. Lea atentamente el manual que venía con su tarjeta de expansión.
Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Conectores del panel trasero

Puerto USB 2.0/1.1
El puerto USB es compatible con la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB.
Puerto de teclado/ratón PS/2
Utilice este puerto para conectar un ratón o teclado PS/2.
Puerto paralelo
Utilice el puerto paralelo para conectar dispositivos como una impresora, un escáner, etc. El puerto paralelo también se denomina puerto de impresora.
Puerto serie
Utilice el puerto serie para conectar dispositivos como un ratón, un módem u otros periféricos.
Puerto D-Sub
El puerto D-Sub admite un conector D-Sub de 15 pines y admite una resolución máxima de 1920x1200 a 60 Hz (las resoluciones reales admitidas dependen del monitor que se utilice). Conecte un monitor que admita la conexión D-Sub a este puerto.
Puerto USB 3.1 Gen 1
El puerto USB 3.1 Gen 1 admite la especificación USB 3.1 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.

Puerto LAN RJ-45
El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 1 Gbps. A continuación, se describen los estados de los LED del puerto LAN.

LED de conexión/velocidad:

Estado	Descripción
Naranja	Velocidad de datos de 1 Gbps
Verde	Velocidad de datos de 100 Mbps
Apagado	Velocidad de datos de 10 Mbps

LED de actividad:

Estado	Descripción
Parpadeando	Se está produciendo la transmisión o recepción de datos
Apagado	No se está produciendo la transmisión ni la recepción de datos

Entrada de línea/Salida de altavoz trasero (azul)
La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea como una unidad óptica, un walkman, etc.
Salida de línea/Salida de altavoz frontal (verde)
La toma de salida de línea. Para una mejor calidad de sonido, se recomienda que conecte los auriculares/altavoces a esta toma (los efectos reales pueden variar según el dispositivo que se utilice).

Entrada de micrófono/Salida de altavoz central/subwoofer (rosa)
La toma de entrada de micrófono.
Configuraciones de las tomas de audio:

Toma	Auriculares/2 canales	4 canales	6 canales	8 canales
Entrada de línea/Salida de altavoz trasero
Salida de línea/Salida de altavoz frontal
Entrada de micrófono/Salida de altavoz central/subwoofer
Salida de línea del panel frontal/Salida de altavoz lateral

Para configurar el audio de 7.1 canales, tiene que utilizar un módulo de audio del panel frontal HD y habilitar la función de audio multicanal a través del controlador de audio.

Cuando retire el cable conectado a un conector del panel trasero, primero retire el cable del dispositivo y, a continuación, retírelo de la placa base.
Cuando retire el cable, tire de él hacia fuera del conector. No lo mueva de lado a lado para evitar un cortocircuito eléctrico dentro del conector del cable.

Visite el sitio web de GIGABYTE para obtener más información sobre la configuración del software de audio.

Conectores internos

ATX_12V
ATX
CPU_FAN
SYS_FAN
SATA3 0/1/2/3
F_PANEL

F_AUDIO
F_USB30
F_USB
TPM
CLR_CMOS
BAT

Lea las siguientes directrices antes de conectar dispositivos externos:

Primero, asegúrese de que sus dispositivos cumplen con los conectores que desea conectar.
Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su ordenador. Desenchufe el cable de alimentación de la toma de corriente para evitar dañar los dispositivos.
Después de instalar el dispositivo y antes de encender el ordenador, asegúrese de que el cable del dispositivo se ha conectado de forma segura al conector de la placa base.

ATX_12V/ATX (Conector de alimentación de 2x2 12 V y conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación está apagada y de que todos los dispositivos están correctamente instalados. El conector de alimentación posee un diseño a prueba de fallos. Conecte el cable de alimentación al conector de alimentación en la orientación correcta.
El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, el ordenador no arrancará.
Para satisfacer los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o superior). Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado puede ser un sistema inestable o que no arranque.

ATX_12V:

N.º de pin	Definición
1	GND
2	GND
3	+12V
4	+12V

ATX:

N.º de pin	Definición	N.º de pin	Definición
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (encendido/apagado suave)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (en espera +5 V)	21	+5V
10	+12V	22	+5V
11	+12V (solo para ATX de 2x12 pines)	23	+5V (solo para ATX de 2x12 pines)
12	3.3V (solo para ATX de 2x12 pines)	24	GND (solo para ATX de 2x12 pines)

CPU_FAN/SYS_FAN (conectores de ventilador)
Todos los conectores de ventilador de esta placa base son de 4 pines. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de fallos. Al conectar un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable del conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación óptima del calor, se recomienda instalar un ventilador del sistema dentro del chasis.

N.º de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sensor
4	Control de velocidad PWM

Asegúrese de conectar los cables del ventilador a los conectores del ventilador para evitar que la CPU y el sistema se sobrecalienten. El sobrecalentamiento puede dañar la CPU o el sistema puede colgarse.
Estos conectores de ventilador no son bloques de puentes de configuración. No coloque una tapa de puente en los conectores.

SATA3 0/1/2/3 (conectores SATA de 6 Gb/s)
Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con los estándares SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un único dispositivo SATA.

N.º de pin	Definición
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Para habilitar la conexión en caliente para los puertos SATA, consulte el capítulo "Configuración de la BIOS", "Periféricos\Configuración SATA y RST", para obtener más información.

F_PANEL (Cabecera del panel frontal)
Conecte el interruptor de encendido, el interruptor de reinicio, el altavoz, el interruptor/sensor de intrusión en el chasis y el indicador de estado del sistema en el chasis a esta cabecera según las asignaciones de pines que se indican a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.

PLED/PWR_LED (LED de alimentación):
Se conecta al indicador de estado de alimentación en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).

Estado del sistema LED

S0 Encendido

S3/S4/S5 Apagado
PW (Interruptor de alimentación):
Se conecta al interruptor de alimentación en el panel frontal del chasis. Puede configurar la forma de apagar el sistema utilizando el interruptor de alimentación (consulte el capítulo "Configuración de la BIOS", "Alimentación" para obtener más información).
SPEAK (Altavoz):
Se conecta al altavoz en el panel frontal del chasis. El sistema informa del estado de inicio del sistema emitiendo un código de pitido. Se escuchará un único pitido corto si no se detecta ningún problema al iniciar el sistema.
HD (LED de actividad del disco duro):
Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
RES (Interruptor de reinicio):
Se conecta al interruptor de reinicio en el panel frontal del chasis. Pulse el interruptor de reinicio para reiniciar el ordenador si este se bloquea y no puede realizar un reinicio normal.
CI (Cabecera de intrusión en el chasis):
Se conecta al interruptor/sensor de intrusión en el chasis que puede detectar si se ha retirado la cubierta del chasis. Esta función requiere un chasis con un interruptor/sensor de intrusión en el chasis.
NC: Sin conexión.
El diseño del panel frontal puede variar según el chasis. Un módulo de panel frontal consta principalmente de un interruptor de alimentación, un interruptor de reinicio, un LED de alimentación, un LED de actividad del disco duro, un altavoz, etc. Al conectar el módulo del panel frontal del chasis a esta cabecera, asegúrese de que las asignaciones de los cables y las asignaciones de los pines coincidan correctamente.

F_AUDIO (Cabecera de audio del panel frontal)
La cabecera de audio del panel frontal admite audio de alta definición (HD). Puede conectar el módulo de audio del panel frontal del chasis a esta cabecera. Asegúrese de que las asignaciones de los cables del conector del módulo coincidan con las asignaciones de los pines de la cabecera de la placa base. Una conexión incorrecta entre el conector del módulo y la cabecera de la placa base hará que el dispositivo no pueda funcionar o incluso lo dañe.

N.º de pin	Definición	N.º de pin	Definición
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

F_USB30 (Cabecera USB 3.1 Gen 1)
La cabecera cumple con las especificaciones USB 3.1 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.1 Gen 1, póngase en contacto con el distribuidor local.

N.º de pin	Definición	N.º de pin	Definición
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

F_USB (Cabecera USB 2.0/1.1)
La cabecera cumple con las especificaciones USB 2.0/1.1. Cada cabecera USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.

N.º de pin	Definición	N.º de pin	Definición
1	Power (5V)	6	USB DY+
2	Power (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

No enchufe el cable del soporte IEEE 1394 (2x5 pines) en la cabecera USB 2.0/1.1.
Antes de instalar el soporte USB, asegúrese de apagar el ordenador y desenchufar el cable de alimentación de la toma de corriente para evitar daños en el soporte USB.

TPM (Cabecera del módulo de plataforma segura)
Puede conectar un TPM (módulo de plataforma segura) a esta cabecera.

N.º de pin	Definición	N.º de pin	Definición
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	No Pin	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

CLR_CMOS (Puente Clear CMOS)
Utilice este puente para borrar la configuración de la BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica. Para borrar los valores de la CMOS, utilice un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.

	Abierto: Normal
	Corto: Borrar valores de la CMOS

Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de borrar los valores de la CMOS.
Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults (Cargar valores predeterminados optimizados)) o configure manualmente los ajustes de la BIOS (consulte el capítulo "Configuración de la BIOS" para las configuraciones de la BIOS).

BAT (Batería)
La batería proporciona energía para mantener los valores (como las configuraciones de la BIOS, la fecha y la hora) en la CMOS cuando el ordenador está apagado. Reemplace la batería cuando el voltaje de la batería baje a un nivel bajo, o los valores de la CMOS pueden no ser precisos o pueden perderse.
Puede borrar los valores de la CMOS retirando la batería:

Apague el ordenador y desenchufe el cable de alimentación.
Retire suavemente la batería del soporte de la batería y espere un minuto. (O utilice un objeto metálico como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortos durante 5 segundos).
Reemplace la batería.
Enchufe el cable de alimentación y reinicie el ordenador.

Apague siempre el ordenador y desenchufe el cable de alimentación antes de reemplazar la batería.
Reemplace la batería por una equivalente. Se pueden producir daños en los dispositivos si la batería se reemplaza por un modelo incorrecto.
Póngase en contacto con el lugar de compra o con el distribuidor local si no puede reemplazar la batería por sí mismo o si no está seguro del modelo de batería.
Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe mirar hacia arriba).
Las baterías usadas deben manipularse de acuerdo con las normativas medioambientales locales.

Configuración de la BIOS

La BIOS (Sistema Básico de Entrada/Salida) registra los parámetros de hardware del sistema en la CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el guardado de los parámetros del sistema y la carga del sistema operativo, etc. La BIOS incluye un programa de configuración de la BIOS que permite al usuario modificar los ajustes básicos de configuración del sistema o activar ciertas funciones del sistema.
Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria a la CMOS para mantener los valores de configuración en la CMOS.
Para acceder al programa de configuración de la BIOS, pulse la tecla <Delete> durante la POST cuando se encienda la alimentación.
Para actualizar la BIOS, utilice la utilidad GIGABYTE Q-Flash o @BIOS.

Q-Flash permite al usuario actualizar o hacer copias de seguridad de la BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
@BIOS es una utilidad basada en Windows que busca y descarga la última versión de la BIOS de Internet y la actualiza.

Dado que el flasheo de la BIOS es potencialmente arriesgado, si no tiene problemas al usar la versión actual de la BIOS, se recomienda que no flashee la BIOS. Para flashear la BIOS, hágalo con precaución. Un flasheo inadecuado de la BIOS puede provocar un mal funcionamiento del sistema.
Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La alteración inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Load Optimized Defaults" (Cargar valores predeterminados optimizados) de este capítulo o las introducciones del puente de la batería/borrado de la CMOS para saber cómo borrar los valores de la CMOS).

Pantalla de inicio

Aparecerá la siguiente pantalla con el logotipo de inicio cuando el ordenador se arranque. (Ejemplo de versión de la BIOS: F1a)

Existen dos modos de BIOS diferentes, como se indica a continuación, y puede utilizar la tecla <F2> para cambiar entre los dos modos. El modo de configuración Classic proporciona ajustes detallados de la BIOS. Puede pulsar las teclas de flecha de su teclado para moverse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee. Easy Mode permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para un rendimiento óptimo. En Easy Mode, puede utilizar el ratón para desplazarse por los elementos de configuración.

Cuando el sistema no sea estable como de costumbre, seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) para establecer su sistema a sus valores predeterminados.
Los menús de configuración de la BIOS que se describen en este capítulo son sólo para referencia y pueden diferir según la versión de la BIOS.

Teclas de función de configuración Classic

<><>	Mueve la barra de selección para seleccionar un menú de configuración
<><>	Mueve la barra de selección para seleccionar un elemento de configuración en un menú
<Enter>	Ejecuta el comando o entra en un menú
<+>/<Page Up>	Aumenta el valor numérico o realiza cambios
<->/<Page Down>	Disminuye el valor numérico o realiza cambios
<F1>	Muestra las descripciones de las teclas de función
<F2>	Cambia a Easy Mode (Modo fácil)
<F5>	Restaura la configuración anterior de la BIOS para los submenús actuales
<F7>	Carga la configuración predeterminada optimizada de la BIOS para los submenús actuales
<F8>	Accede a la utilidad Q-Flash
<F9>	Muestra la información del sistema
<F10>	Guarda todos los cambios y sale del programa de configuración de la BIOS
<F12>	Captura la pantalla actual como una imagen y la guarda en su unidad USB
<Esc>	Menú principal: Sale del programa de configuración de la BIOS Submenús: Sale del submenú actual

M.I.T.

La estabilidad del sistema con los ajustes de overclocking/sobrevoltaje que haya realizado depende de las configuraciones generales del sistema. Realizar overclocking/sobrevoltaje de forma incorrecta puede dañar la CPU, el chipset o la memoria, y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no altere la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (Alterar la configuración de forma inadecuada puede provocar que el sistema no se inicie. Si esto ocurre, borre los valores de la CMOS y restablezca la placa a los valores predeterminados).

Ajustes avanzados de frecuencia
Valor de reloj del host
Muestra la frecuencia de reloj del host en funcionamiento actual.
Relación de segmento de gráficos ^(Nota)
Le permite establecer la relación de segmento de gráficos.
Relación de no segmento de gráficos ^(Nota)
Le permite establecer la relación de no segmento de gráficos.
Relación de reloj de la CPU
Le permite modificar la relación de reloj para la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
Frecuencia de la CPU
Muestra la frecuencia de la CPU en funcionamiento actual.
Frecuencia FCLK para encendido temprano
Le permite establecer la frecuencia FCLK. Las opciones son: Normal(800Mhz), 1GHz, 400MHz. (Predeterminado: 1 GHz)

Ajustes avanzados del núcleo de la CPU

Relación de reloj de la CPU, frecuencia de la CPU, frecuencia FCLK para encendido temprano
Los ajustes anteriores son sincrónicos con los de los mismos elementos en el menú Ajustes avanzados de frecuencia.
(Nota) Este elemento solo está presente cuando se instala una CPU que es compatible con esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.

Compensación AVX (Nota)
La compensación AVX es la compensación negativa de la relación AVX.

Relación Uncore
Le permite establecer la relación Uncore de la CPU. El rango ajustable depende de la CPU que se esté utilizando.

Frecuencia Uncore
Muestra la frecuencia Uncore de la CPU actual.

Anulación de la relación flexible de la CPU
Activa o desactiva la relación flexible de la CPU. La relación de reloj máxima de la CPU se basará en el valor de Ajustes de la relación flexible de la CPU si Relación de reloj de la CPU está establecido en Auto. (Predeterminado: Desactivado)

Ajustes de la relación flexible de la CPU
Le permite establecer la relación flexible de la CPU. El rango ajustable puede variar según la CPU.

Tecnología Intel(R) Turbo Boost ^(Nota)
Le permite determinar si desea activar la tecnología Intel^® CPU Turbo Boost. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)

Relación Turbo ^(Nota)
Le permite establecer las relaciones Turbo de la CPU para diferentes números de núcleos activos. Auto establece las relaciones Turbo de la CPU de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)

TDP del límite de alimentación (vatios) / Tiempo límite de alimentación
Le permite establecer el límite de alimentación para el modo CPU Turbo y el tiempo que tarda en funcionar al límite de alimentación especificado. Si se supera el valor especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la alimentación. Auto establece el límite de alimentación de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)

Límite de corriente del núcleo (amperios)
Le permite establecer un límite de corriente para el modo CPU Turbo. Cuando la corriente de la CPU supera el límite de corriente especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la corriente. Auto establece el límite de alimentación de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)

Control del límite Turbo por núcleo ^(Nota)
Le permite controlar cada límite de núcleo de la CPU por separado. (Predeterminado: Auto)
N.º de núcleos de CPU activados ^(Nota)
Le permite seleccionar el número de núcleos de CPU que se activarán en una CPU multinúcleo Intel^® (el número de núcleos de CPU puede variar según la CPU). Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)

Tecnología Hyper-Threading ^(Nota)
Le permite determinar si desea activar la tecnología Multi-Threading cuando se utiliza una CPU Intel^® que es compatible con esta función. Esta característica solo funciona para sistemas operativos que admiten el modo multiprocesador. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)

Tecnología Intel(R) Speed Shift (Tecnología Intel^® Speed Shift) ^(Nota)
Activa o desactiva la tecnología Intel^® Speed Shift. La activación de esta característica permite que el procesador aumente su frecuencia de funcionamiento más rápidamente y, a continuación, mejora la capacidad de respuesta del sistema. (Predeterminado: Auto)

CPU Enhanced Halt (C1E) ^(Nota)
Activa o desactiva la función CPU Enhanced Halt (C1E) de Intel^®, una función de ahorro de energía de la CPU en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
(Nota) Este elemento solo está presente cuando se instala una CPU que es compatible con esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.

Compatibilidad con el estado C3 ^(Nota)
Le permite determinar si desea permitir que la CPU entre en el modo C3 en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C3 es un estado de ahorro de energía más mejorado que C1. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Compatibilidad con el estado C6/C7 ^(Nota)
Le permite determinar si desea permitir que la CPU entre en el modo C6/C7 en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C6/C7 es un estado de ahorro de energía más mejorado que C3. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Compatibilidad con el estado C8 ^(Nota)
Le permite determinar si desea permitir que la CPU entre en el modo C8 en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C8 es un estado de ahorro de energía más mejorado que C6/C7. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Compatibilidad con el estado C10 ^(Nota)
Le permite determinar si desea permitir que la CPU entre en el modo C10 en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C10 es un estado de ahorro de energía más mejorado que C8. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)

Límite de estado C del paquete ^(Nota)
Le permite especificar el límite de estado C para el procesador. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)

Monitor térmico de la CPU ^(Nota)
Activa o desactiva la función Monitor térmico de Intel^®, una función de protección contra el sobrecalentamiento de la CPU. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán cuando la CPU se sobrecaliente. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Compensación de anillo a núcleo (Down Bin)
Le permite determinar si desea desactivar la función de reducción automática de la relación de anillo de la CPU. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Función EIST de la CPU ^(Nota)
Activa o desactiva la tecnología Enhanced Intel^® Speed Step (EIST). Dependiendo de la carga de la CPU, la tecnología Intel^® EIST puede reducir de forma dinámica y eficaz el voltaje de la CPU y la frecuencia del núcleo para disminuir el consumo medio de energía y la producción de calor. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)

Race To Halt (RTH) ^(Nota)/Turbo eficiente energéticamente^(Nota)
Activa o desactiva la configuración relacionada con el ahorro de energía de la CPU.
Optimización de voltaje
Le permite determinar si desea activar la optimización de voltaje para reducir el consumo de energía. (Predeterminado: Auto)

Captador previo de hardware
Le permite determinar si desea activar el captador previo de hardware para captar previamente los datos y las instrucciones de la memoria en la caché. (Predeterminado: Auto)
(Nota) Este elemento solo está presente cuando se instala una CPU que es compatible con esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.

Captación previa de línea de caché adyacente
Le permite determinar si desea activar el mecanismo de captación previa de línea de caché adyacente que permite al procesador recuperar la línea de caché solicitada, así como la línea de caché posterior. (Predeterminado: Auto)
Perfil de memoria extrema (X.M.P.) ^(Nota)
Permite a la BIOS leer los datos SPD en el/los módulo(s) de memoria XMP para mejorar el rendimiento de la memoria cuando está activado.

Disabled	Desactiva esta función. (Predeterminado)
Profile1	Utiliza la configuración del perfil 1.
Profile2 (Note)	Utiliza la configuración del perfil 2.

Multiplicador de memoria del sistema
Le permite configurar el multiplicador de memoria del sistema. Auto (Automático) establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)
Reloj de referencia de la memoria
Le permite ajustar manualmente el reloj de referencia de la memoria. (Predeterminado: Auto)
Relación impar de la memoria (100/133 o 200/266)
Le permite ajustar manualmente el reloj de referencia de la memoria. (Predeterminado: Auto)
Frecuencia de la memoria (MHz)
El primer valor de frecuencia de la memoria es la frecuencia de funcionamiento normal de la memoria que se utiliza; el segundo es la frecuencia de la memoria que se ajusta automáticamente de acuerdo con la configuración del Multiplicador de memoria del sistema.

Configuración avanzada de la memoria

Perfil de memoria extrema (X.M.P.) ^(Nota), Multiplicador de memoria del sistema, Reloj de referencia de la memoria, Relación impar de la memoria (100/133 o 200/266), Frecuencia de la memoria (MHz)
La configuración anterior es sincrónica con la de los mismos elementos en el menú Configuración avanzada de frecuencia.
Modo de inicio de la memoria ^(Nota)
Proporciona métodos de detección y entrenamiento de la memoria.

Auto	Permite que la BIOS configure automáticamente esta configuración. (Predeterminado)
Normal	La BIOS realiza automáticamente el entrenamiento de la memoria. Tenga en cuenta que si el sistema se vuelve inestable o no se puede arrancar, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte las introducciones de la batería/jumper de borrado de la CMOS para saber cómo borrar los valores de la CMOS).
Enable Fast Boot	Omitir la detección y el entrenamiento de la memoria en algunos criterios específicos para un arranque de la memoria más rápido.
Disable Fast Boot	Detectar y entrenar la memoria en cada arranque.

Tiempo de memoria en tiempo real
Le permite ajustar con precisión los tiempos de la memoria después de la etapa de la BIOS. (Predeterminado: Auto)
Configuración de mejora de la memoria
Proporciona varias configuraciones de mejora del rendimiento de la memoria: Normal (rendimiento básico), Relax OC, Estabilidad mejorada y Rendimiento mejorado. (Predeterminado: Normal)
Modo de temporización de la memoria
Manual y Manual avanzado permite que el Ajustador del multiplicador de memoria, Entrelazado de canales, Entrelazado de rangos, y la configuración de temporización de la memoria a continuación sea configurable. Las opciones son: Auto (predeterminado), Manual, Manual avanzado.
(Nota) Este elemento está presente solo cuando se instala una CPU y un módulo de memoria que admiten esta función.
Voltaje DDR del perfil
Cuando se utiliza un módulo de memoria no XMP o Perfil de memoria extrema (X.M.P.) está configurado como Desactivado, el valor se muestra de acuerdo con la especificación de su memoria. Cuando Perfil de memoria extrema (X.M.P.) está configurado como Perfil1 o Perfil2, el valor se muestra de acuerdo con los datos SPD en la memoria XMP.
Ajustador del multiplicador de memoria
Proporciona diferentes niveles de ajuste automático de la memoria. (Predeterminado: Auto)
Entrelazado de canales
Activa o desactiva el entrelazado de canales de memoria. Activado permite que el sistema acceda simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
Entrelazado de rangos
Activa o desactiva el entrelazado de rangos de memoria. Activado permite que el sistema acceda simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)

Subtemporizaciones de la memoria del canal A/B
Este submenú proporciona la configuración de temporización de la memoria para cada canal de memoria. Las pantallas de configuración de temporización respectivas se pueden configurar solo cuando Modo de temporización de la memoria está configurado como Manual o Manual avanzado. Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en la temporización de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores de la CMOS.
Configuración avanzada de voltaje
Configuración avanzada de energía
Esta sección proporciona opciones de control de voltaje de la línea de carga.
Control de voltaje del núcleo de la CPU
Esta sección proporciona opciones de control de voltaje de la CPU.
Control de voltaje de la DRAM
Esta sección proporciona opciones de control de voltaje de la memoria.
Control interno de VR
Esta sección proporciona opciones de control de voltaje de VR.

Estado de salud del PC

Restablecer el estado de apertura de la caja

Disabled	Mantiene o borra el registro del estado de intrusión anterior en el chasis. (Predeterminado)
Enabled	Borra el registro del estado de intrusión anterior en el chasis y el campo de apertura de la caja mostrará "No" en el próximo arranque.

Caja abierta
Muestra el estado de detección del dispositivo de detección de intrusiones en el chasis conectado al encabezado CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Sí"; de lo contrario, mostrará "No". Para borrar el registro del estado de intrusión en el chasis, configure Restablecer el estado de apertura de la caja en Activado, guarde la configuración en la CMOS y, a continuación, reinicie el sistema.
Voltaje del Vcore de la CPU/VCCSA de la CPU/Voltaje del canal A/B de la DRAM/+3,3 V/+5 V/+12 V/VAXG de la CPU
Muestra los voltajes actuales del sistema.

Configuración miscelánea
Velocidad máxima de enlace
Le permite establecer el modo de funcionamiento de las ranuras PCI Express en Gen 1, Gen 2 o Gen 3. El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
Mejora de 3DMark01
Le permite determinar si desea mejorar el rendimiento de algunos puntos de referencia heredados. (Predeterminado: Desactivado)

Configuración de Smart Fan 5 & Monitor
Le permite seleccionar un objetivo para supervisar y realizar ajustes adicionales. (Predeterminado: CPU FAN)
Control de velocidad del ventilador
Le permite determinar si desea activar la función de control de velocidad del ventilador y ajustar la velocidad del ventilador.

Normal	Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer según los requisitos de su sistema. (Predeterminado)
Silent	Permite que el ventilador funcione a velocidades lentas.
Manual	Le permite controlar la velocidad del ventilador en el gráfico de curvas.
Full Speed	Permite que el ventilador funcione a toda velocidad.

Temperatura de entrada de uso del control del ventilador
Le permite seleccionar la temperatura de referencia para el control de la velocidad del ventilador.

Intervalo de temperatura
Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.

Modo de control del ventilador

Auto	Permite que la BIOS detecte automáticamente el tipo de ventilador/bomba instalado y establece el modo de control óptimo. (Predeterminado)
Voltage	Se recomienda el modo de voltaje para un ventilador de 3 pines.
PWM	Se recomienda el modo PWM para un ventilador de 4 pines.

Parada del ventilador
Activa o desactiva la función de parada del ventilador. Puede establecer el límite de temperatura utilizando la curva de temperatura. El ventilador se detiene cuando la temperatura es inferior al límite. (Predeterminado: Desactivado)

Temperatura
Muestra la temperatura actual del área objetivo seleccionada.

Velocidad del ventilador
Muestra las velocidades actuales del ventilador.
Control de advertencia de temperatura
Establece el umbral de advertencia para la temperatura. Cuando la temperatura supera el umbral, la BIOS emitirá un sonido de advertencia. Las opciones son: Desactivado (predeterminado), 60 ^oC/140 ^oF, 70 ^oC/158 ^oF, 80 ^oC/176 ^oF, 90 ^oC/194 ^oF.

Advertencia de fallo del ventilador
Permite que el sistema emita un sonido de advertencia si el ventilador no está conectado o falla. Compruebe el estado del ventilador o la conexión del ventilador cuando esto ocurra. (Predeterminado: Desactivado)

Sistema

En esta sección se proporciona información sobre el modelo de la placa base y la versión de la BIOS. También puede seleccionar el idioma predeterminado que utiliza la BIOS y establecer manualmente la hora del sistema.
Access Level
Muestra el nivel de acceso actual en función del tipo de protección con contraseña utilizada. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrator). El nivel de administrador le permite realizar cambios en todos los ajustes de la BIOS; el nivel de usuario solo le permite realizar cambios en determinados ajustes de la BIOS, pero no en todos.
System Language
Selecciona el idioma predeterminado que utiliza la BIOS.
System Date
Establece la fecha del sistema. El formato de la fecha es semana (solo lectura), mes, día y año. Utilice <Enter> para cambiar entre los campos Mes, Día y Año y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
System Time
Establece la hora del sistema. El formato de la hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Utilice <Enter> para cambiar entre los campos Hora, Minuto y Segundo y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.

BIOS

Bootup NumLock State
Activa o desactiva la función Bloq Num en el teclado numérico del teclado después de la POST. (Predeterminado: Activado)
Security Option
Especifica si se requiere una contraseña cada vez que se arranca el sistema, o solo cuando se entra en la configuración de la BIOS.
Después de configurar este elemento, establezca la(s) contraseña(s) en el elemento Administrator Password/User Password.

Setup	Solo se requiere una contraseña para entrar en el programa de configuración de la BIOS.
System	Se requiere una contraseña para arrancar el sistema y para entrar en la configuración de la BIOS. (Predeterminado)

Full Screen LOGO Show
Le permite determinar si desea mostrar el logotipo de GIGABYTE al iniciar el sistema. Disabled omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado)
Boot Option Priorities
Especifica el orden de arranque general desde los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionado GPT, seleccione el dispositivo con el prefijo "UEFI:".
O si desea instalar un sistema operativo que admita el particionado GPT como Windows 7 de 64 bits, seleccione la unidad óptica que contenga el disco de instalación de Windows 7 de 64 bits y que tenga el prefijo "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Especifica el orden de arranque para un tipo de dispositivo específico, como discos duros, unidades ópticas, disqueteras y dispositivos que admiten la función Boot from LAN, etc. Pulse <Enter> en este elemento para entrar en el submenú que presenta los dispositivos del mismo tipo que están conectados. Este elemento está presente solo si hay al menos un dispositivo de este tipo instalado.
Fast Boot
Activa o desactiva el Arranque rápido para acortar el proceso de arranque del SO. Ultra Fast proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivado)
SATA Support

Last Boot HDD Only	A excepción de la unidad de arranque anterior, todos los dispositivos SATA se desactivan antes de que finalice el proceso de arranque del sistema operativo.
All Sata Devices	Todos los dispositivos SATA son funcionales en el sistema operativo y durante la POST. (Predeterminado)

Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast.

VGA Support
Le permite seleccionar el tipo de sistema operativo que desea arrancar.

Auto	Activa solo la opción ROM heredada.
EFI Driver	Activa la opción ROM EFI. (Predeterminado)

Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast.

USB Support

Disabled	Todos los dispositivos USB se desactivan antes de que finalice el proceso de arranque del sistema operativo.
Full Initial	Todos los dispositivos USB son funcionales en el sistema operativo y durante la POST.
Partial Initial	Parte de los dispositivos USB se desactivan antes de que finalice el proceso de arranque del sistema operativo. (Predeterminado)

Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled. Esta función se desactiva cuando Fast Boot está establecido en Ultra Fast.

PS2 Devices Support

Disabled	Todos los dispositivos PS/2 se desactivan antes de que finalice el proceso de arranque del sistema operativo.
Enabled	Todos los dispositivos PS/2 son funcionales en el sistema operativo y durante la POST. (Predeterminado)

Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled. Esta función se desactiva cuando Fast Boot está establecido en Ultra Fast.

NetWork Stack Driver Support

Disabled	Desactiva el arranque desde la red. (Predeterminado)
Enabled	Activa el arranque desde la red.

Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast.

Next Boot After AC Power Loss

Normal Boot	Activa el arranque normal al volver la alimentación de CA. (Predeterminado)
Fast Boot	Mantiene la configuración de Arranque rápido al volver la alimentación de CA.

Este elemento solo se puede configurar cuando Fast Boot está establecido en Enabled o Ultra Fast.

Mouse Speed
Le permite establecer la velocidad de movimiento del cursor del ratón. (Predeterminado: 1 X)
CSM Support
Activa o desactiva UEFI CSM (Compatibility Support Module) para admitir un proceso de arranque de PC heredado.

Disabled	Desactiva UEFI CSM y solo admite el proceso de arranque UEFI BIOS.
Enabled	Activa UEFI CSM. (Predeterminado)

LAN PXE Boot Option ROM
Le permite seleccionar si desea activar la opción ROM heredada para el controlador LAN. (Predeterminado: Desactivado) Este elemento solo se puede configurar cuando CSM Support está establecido en Enabled.

Storage Boot Option Control
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador del dispositivo de almacenamiento.

Do not launch	Desactiva la opción ROM.
Legacy	Activa solo la opción ROM heredada.
UEFI	Activa solo la opción ROM UEFI. (Predeterminado)

Este elemento solo se puede configurar cuando CSM Support está establecido en Enabled.

Other PCI Device
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador del dispositivo PCI que no sean los controladores LAN, del dispositivo de almacenamiento y de gráficos.

Do not launch	Desactiva la opción ROM.
Legacy	Activa solo la opción ROM heredada.
UEFI	Activa solo la opción ROM UEFI. (Predeterminado)

Este elemento solo se puede configurar cuando CSM Support está establecido en Enabled.

Administrator Password
Le permite configurar una contraseña de administrador. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la configuración de la BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todos los ajustes de la BIOS.
User Password
Le permite configurar una contraseña de usuario. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la configuración de la BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en determinados ajustes de la BIOS, pero no en todos.
Para cancelar la contraseña, pulse <Enter> en el elemento de la contraseña y, cuando se le solicite la contraseña, introduzca primero la correcta. Cuando se le pida una nueva contraseña, pulse <Enter> sin introducir ninguna contraseña. Pulse <Enter> de nuevo cuando se le pida que confirme.
NOTE: Antes de establecer la contraseña de usuario, asegúrese de establecer primero la contraseña de administrador.

Periféricos

Salida de pantalla inicial
Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o los gráficos integrados.

IGFX	Establece los gráficos integrados como la primera pantalla.
Ranura PCIe 1	Establece la tarjeta gráfica en la ranura PCIEX16 como la primera pantalla. (Predeterminado)

Controlador LAN integrado
Activa o desactiva la función LAN integrada. (Predeterminado: Activado)
Si desea instalar una tarjeta de red adicional de terceros en lugar de utilizar la LAN integrada, establezca este elemento en Disabled (Desactivado).
Decodificación Above 4G
Permite o impide que los dispositivos con capacidad de 64 bits se decodifiquen en un espacio de direcciones superior a 4 GB (solo si su sistema admite la decodificación PCI de 64 bits). Establezca esta opción en Enabled (Activado) si hay más de una tarjeta gráfica avanzada instalada y sus controladores no se pueden iniciar al entrar en el sistema operativo (debido al espacio de direcciones de memoria limitado de 4 GB). (Predeterminado: Desactivado)
Tecnología Intel Platform Trust (PTT)
Activa o desactiva la tecnología Intel^® PTT. (Predeterminado: Desactivado)
Extensiones de protección de software (SGX)
Activa o desactiva la tecnología Intel^® Software Guard Extensions. Esta función permite que el software legal funcione en un entorno seguro y protege el software contra ataques de software malicioso. La opción Software Controlled (Controlado por software) le permite activar o desactivar esta función con una aplicación proporcionada por Intel. (Predeterminado: Controlado por software)

Configuración del controlador SATA OffBoard
Muestra información sobre su SSD PCIe si está instalado.
Trusted Computing
Activa o desactiva el Módulo de plataforma segura (TPM).
Super IO Configuration
Serial Port (Puerto serie)
Activa o desactiva el puerto serie integrado. (Predeterminado: Activado)
Parallel Port (Puerto paralelo)
Activa o desactiva el puerto paralelo integrado. (Predeterminado: Activado)
Tecnología Intel(R) Bios Guard
Activa o desactiva la función Intel^® BIOS Guard, que protege la BIOS de ataques maliciosos.
USB Configuration (Configuración USB) y Legacy USB Support (Soporte USB heredado)
Permite utilizar el teclado/ratón USB en MS-DOS. (Predeterminado: Activado)
XHCI Hand-off
Determina si se debe activar la función XHCI Hand-off para un sistema operativo sin soporte XHCI Hand-off. (Predeterminado: Desactivado)
USB Mass Storage Driver Support (Soporte del controlador de almacenamiento masivo USB)
Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado)
Port 60/64 Emulation (Emulación de puerto 60/64)
Activa o desactiva la emulación de los puertos de E/S 64h y 60h. Esto debe estar activado para una compatibilidad heredada total con teclados/ratones USB en MS-DOS o en un sistema operativo que no sea compatible de forma nativa con dispositivos USB. (Predeterminado: Activado)
Mass Storage Devices (Dispositivos de almacenamiento masivo)
Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento solo aparece cuando se instala un dispositivo de almacenamiento USB.
Network Stack Configuration (Configuración de pila de red)
Network Stack (Pila de red)
Desactiva o activa el arranque desde la red para instalar un sistema operativo con formato GPT, como la instalación del sistema operativo desde el servidor de Servicios de implementación de Windows. (Predeterminado: Desactivado)
Ipv4 PXE Support (Soporte PXE Ipv4)
Activa o desactiva el soporte de IPv4 PXE. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado.
Ipv4 HTTP Support (Soporte HTTP Ipv4)
Activa o desactiva la compatibilidad con el arranque HTTP para IPv4. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado.
Ipv6 PXE Support (Soporte PXE Ipv6)
Activa o desactiva el soporte de IPv6 PXE. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado.
Ipv6 HTTP Support (Soporte HTTP Ipv6)
Activa o desactiva la compatibilidad con el arranque HTTP para IPv6. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado.
PXE boot wait time (Tiempo de espera de arranque PXE)
Le permite configurar cuánto tiempo esperar antes de que pueda pulsar <Esc> para cancelar el arranque PXE. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado. (Predeterminado: 0)
Media detect count (Recuento de detección de medios)
Le permite establecer el número de veces que se debe comprobar la presencia de medios. Este elemento solo se puede configurar cuando
Network Stack (Pila de red) está activado. (Predeterminado: 1)
NVMe Configuration (Configuración NVMe)
Muestra información sobre su SSD PCIe si está instalado.
SATA And RST Configuration (Configuración SATA y RST) y SATA Controller(s) (Controlador(es) SATA)
Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
SATA Mode Selection (Selección de modo SATA)
Le permite decidir si configurar el controlador SATA integrado en el Chipset en modo AHCI.
AHCI Configura los controladores SATA en modo AHCI. La Interfaz avanzada de controlador host (AHCI) es una especificación de interfaz que permite al controlador de almacenamiento habilitar funciones Serial ATA avanzadas, como Native Command Queuing y hot plug. (Predeterminado)
Aggressive LPM Support (Soporte LPM agresivo)
Activa o desactiva la función de ahorro de energía, ALPM (Administración agresiva de energía de enlace), para los controladores SATA del Chipset. (Predeterminado: Activado)
Port 0/1/2/3 (Puerto 0/1/2/3)
Activa o desactiva cada puerto SATA. (Predeterminado: Activado)
Hot plug (Conexión en caliente)
Activa o desactiva la capacidad de conexión en caliente para cada puerto SATA. (Predeterminado: Desactivado)
Configured as eSATA (Configurado como eSATA)
Activa o desactiva la compatibilidad con dispositivos SATA externos.

Chipset

VT-d (Nota)
Activa o desactiva la tecnología de virtualización Intel^® para E/S dirigida. (Predeterminado: Activado)
Internal Graphics (Gráficos internos)
Activa o desactiva la función de gráficos integrados. (Predeterminado: Automático)
DVMT Pre-Allocated (DVMT preasignado)
Le permite establecer el tamaño de la memoria de gráficos integrada. Las opciones son: 32M~1024M. (Predeterminado: 64M)
DVMT Total Gfx Mem (Memoria Gfx total DVMT)
Le permite asignar el tamaño de memoria DVMT de los gráficos integrados. Las opciones son: 128M, 256M, MAX. (Predeterminado: 256M)
Audio Controller (Controlador de audio)
Activa o desactiva la función de audio integrada. (Predeterminado: Activado)
Si desea instalar una tarjeta de audio adicional de terceros en lugar de utilizar el audio integrado, establezca este elemento en Desactivado.
High Precision Timer (Temporizador de alta precisión)
Activa o desactiva el temporizador de eventos de alta precisión (HPET) en el sistema operativo. (Predeterminado: Activado) y IOAPIC 24-119 Entries (Entradas IOAPIC 24-119)
Activa o desactiva esta función. (Predeterminado: Activado)
(Note (Nota)) Este elemento solo está presente cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.

Alimentación

Administración de energía de la plataforma
Activa o desactiva la función Administración de energía de estado activo (ASPM). (Predeterminado: Activado)
PEG ASPM
Le permite configurar el modo ASPM para el dispositivo conectado al bus CPU PEG. Este elemento solo se puede configurar cuando Administración de energía de la plataforma está configurado en Activado. (Predeterminado: Desactivado)
PCH ASPM
Le permite configurar el modo ASPM para el dispositivo conectado al bus PCI Express del chipset. Este elemento solo se puede configurar cuando Administración de energía de la plataforma está configurado en Activado. (Predeterminado: Desactivado)
DMI ASPM
Le permite configurar el modo ASPM tanto para el lado de la CPU como para el lado del chipset del enlace DMI. Este elemento solo se puede configurar cuando Administración de energía de la plataforma está configurado en Activado. (Predeterminado: Activado)
AC BACK
Determina el estado del sistema después del restablecimiento de la alimentación tras un corte de alimentación de CA.

Memory	El sistema vuelve a su último estado de activación conocido tras el restablecimiento de la alimentación de CA.
Always On	El sistema se enciende al restablecerse la alimentación de CA.
Always Off	El sistema permanece apagado al restablecerse la alimentación de CA. (Predeterminado)

Power On By Keyboard
Permite que el sistema se encienda mediante un evento de reactivación del teclado PS/2.
Nota: para utilizar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1 A en el cable +5VSB.

Disabled	Desactiva esta función. (Predeterminado)
Password	Establezca una contraseña de 1 a 5 caracteres para encender el sistema.
Keyboard 98	Pulse el botón POWER en el teclado de Windows 98 para encender el sistema.
Any Key	Pulse cualquier tecla para encender el sistema.

Power On Password
Establezca la contraseña cuando Power On By Keyboard esté configurado en Password.
Pulse <Enter> en este elemento y establezca una contraseña de hasta 5 caracteres y, a continuación, pulse <Enter> para aceptarla. Para encender el sistema, introduzca la contraseña y pulse <Enter>.
Nota: para cancelar la contraseña, pulse <Enter> en este elemento. Cuando se le solicite la contraseña, pulse <Enter> de nuevo sin introducir la contraseña para borrar los ajustes de la contraseña.
Power On By Mouse
Permite que el sistema se encienda mediante un evento de reactivación del ratón PS/2.
Nota: para utilizar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1 A en el cable +5VSB.

Disabled	Desactiva esta función. (Predeterminado)
Move	Mueva el ratón para encender el sistema.
Double Click	Haga doble clic en el botón izquierdo del ratón para encender el sistema.

ErP
Determina si se permite que el sistema consuma la menor cantidad de energía en el estado S5 (apagado). (Predeterminado: Desactivado)
Nota: cuando este elemento está configurado en Enabled, las siguientes funciones dejarán de estar disponibles: Reanudación por alarma, encendido por ratón y encendido por teclado.
Soft-Off by PWR-BTTN
Configura la forma de apagar el ordenador en modo MS-DOS utilizando el botón de encendido.
Instant-Off (apagado instantáneo) Pulse el botón de encendido y el sistema se apagará al instante. (Predeterminado) Delay 4 Sec. (retardo de 4 segundos) Mantenga pulsado el botón de encendido durante 4 segundos para apagar el sistema. Si el botón de encendido se pulsa durante menos de 4 segundos, el sistema entrará en modo de suspensión.
Resume by Alarm
Determina si se debe encender el sistema a la hora deseada. (Predeterminado: Desactivado) Si está activado, establezca la fecha y la hora de la siguiente manera:
Wake up day (día de reactivación): encienda el sistema a una hora específica de cada día o en un día específico del mes.
Wake up hour/minute/second (hora/minuto/segundo de reactivación): establezca la hora a la que se encenderá el sistema automáticamente.
Nota: al utilizar esta función, evite un apagado inadecuado del sistema operativo o la retirada de la alimentación de CA, ya que la configuración podría no ser efectiva.
Power Loading
Activa o desactiva la carga ficticia. Cuando la fuente de alimentación tiene poca carga, se activará una autoprotección que provocará que se apague o falle. Si esto ocurre, configúrelo en Enabled. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
CEC 2019 Ready
Le permite seleccionar si desea permitir que el sistema ajuste el consumo de energía cuando está en estado de apagado, inactivo o de espera para cumplir con los estándares CEC (California Energy Commission) 2019. (Predeterminado: Desactivado)
RC6(Render Standby)
Le permite determinar si desea permitir que los gráficos integrados entren en modo de espera para disminuir el consumo de energía. (Predeterminado: Activado)

Guardar y salir

Save & Exit Setup
Pulse <Enter> en este elemento y seleccione Yes (sí). Esto guarda los cambios en la CMOS y sale del programa de configuración de la BIOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración de la BIOS.
Exit Without Saving
Pulse <Enter> en este elemento y seleccione Yes (sí). Esto sale de la configuración de la BIOS sin guardar los cambios realizados en la configuración de la BIOS en la CMOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración de la BIOS. & Load Optimized Defaults
Pulse <Enter> en este elemento y seleccione Yes (sí) para cargar la configuración predeterminada óptima de la BIOS. La configuración predeterminada de la BIOS ayuda a que el sistema funcione en un estado óptimo. Cargue siempre los valores predeterminados optimizados después de actualizar la BIOS o después de borrar los valores de la CMOS.
Boot Override
Le permite seleccionar un dispositivo para arrancar inmediatamente. Pulse <Enter> en el dispositivo que seleccione y seleccione Yes (sí) para confirmar. El sistema se reiniciará automáticamente y arrancará desde ese dispositivo.
Save Profiles
Esta función le permite guardar la configuración actual de la BIOS en un perfil. Puede crear hasta 8 perfiles y guardarlos como Setup Profile 1~ Setup Profile 8. Pulse <Enter> para completar. O puede seleccionar Select File in HDD/FDD/USB para guardar el perfil en su dispositivo de almacenamiento.
Load Profiles
Si su sistema se vuelve inestable y ha cargado la configuración predeterminada de la BIOS, puede utilizar esta función para cargar la configuración de la BIOS desde un perfil creado anteriormente, sin la molestia de tener que volver a configurar la configuración de la BIOS. Primero seleccione el perfil que desea cargar y, a continuación, pulse <Enter> para completar. Puede seleccionar Select File in HDD/FDD/USB para introducir el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por la BIOS, como revertir la configuración de la BIOS a la última configuración que funcionó correctamente (último registro bueno conocido).

Instalación de los controladores

Antes de instalar los controladores, primero instale el sistema operativo.
Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Toque para elegir qué hacer con este disco" en la esquina superior derecha de la pantalla y seleccione "EjecutarRun.exe." (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).

"Xpress Install" (Instalación rápida) escaneará automáticamente su sistema y luego listará todos los controladores que se recomiendan instalar. Puede hacer clic en el botón Xpress Install y "Xpress Install" (Instalación rápida) instalará todos los controladores seleccionados. O haga clic en el icono de flecha para instalar individualmente los controladores que necesite.

Visite el sitio web de GIGABYTE para obtener más información sobre el software.

Visite el sitio web de GIGABYTE para obtener más información sobre la resolución de problemas.

Identificación de la revisión de su placa base
El número de revisión de su placa base tiene este aspecto: "REV: X.X.". Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o de buscar información técnica.
Ejemplo:

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de la Gigabyte H310M DS2
