Priručnik za Gigabyte H310M DS2

Sadržaj

1 Raspored matične ploče H310M DS2
2 Instalacija hardvera
3 Postavljanje BIOS-a
4 Instalacija upravljačkih programa
5 Preuzmi priručnik
6 Na drugim jezicima

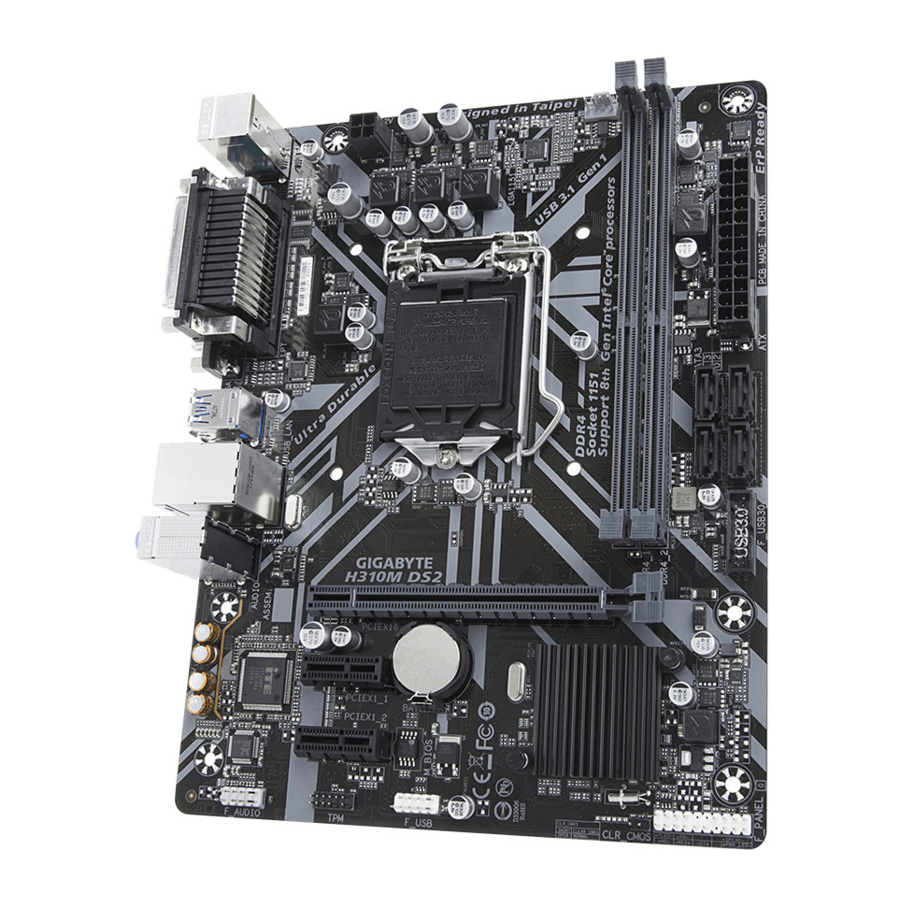

Raspored matične ploče H310M DS2

Sadržaj kutije

Matična ploča H310M DS2
Disk s upravljačkim programima za matičnu ploču
Dva SATA kabela
Korisnički priručnik
I/O štitnik

* Navedeni sadržaj kutije služi samo kao referenca, a stvarni predmeti ovise o paketu proizvoda koji dobijete. Sadržaj kutije podložan je promjenama bez prethodne najave.

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti kao posljedica elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
Prije instalacije nemojte uklanjati ili trgati naljepnicu S/N (serijski broj) matične ploče ili naljepnicu jamstva koju vam je dao prodavač. Ove naljepnice su potrebne za provjeru valjanosti jamstva.
Uvijek isključite napajanje izmjeničnom strujom tako da isključite kabel za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
Kada spajate hardverske komponente na unutarnje konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
Kada rukujete matičnom pločom, izbjegavajte dodirivanje metalnih izvoda ili konektora.
Najbolje je nositi narukvicu za elektrostatsko pražnjenje (ESD) kada rukujete elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili u spremnik za elektrostatsku zaštitu.
Prije spajanja ili odspajanja kabela napajanja s matične ploče, provjerite je li napajanje isključeno.
Prije uključivanja napajanja provjerite je li napon napajanja postavljen prema lokalnom standardu napona.
Prije korištenja proizvoda provjerite jesu li svi kabeli i konektori napajanja vaših hardverskih komponenti spojeni.
Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u kontakt s krugom matične ploče ili njezinim komponentama.
Provjerite nema li preostalih vijaka ili metalnih komponenti na matičnoj ploči ili unutar kućišta računala.
Ne postavljajte računalni sustav na neravnu površinu.
Ne postavljajte računalni sustav u okruženje s visokom temperaturom ili vlagom.
Uključivanje računala tijekom postupka instalacije može dovesti do oštećenja komponenti sustava, kao i do fizičke ozljede korisnika.
Ako niste sigurni u bilo koji korak instalacije ili imate problem povezan s korištenjem proizvoda, obratite se ovlaštenom računalnom tehničaru.
Ako koristite adapter, produžni kabel za napajanje ili razdjelnik napajanja, obavezno se posavjetujte s uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne najave.

Posjetite web stranicu tvrtke GIGABYTE za popise podrške za CPU, memorijske module i SSD-ove.

Posjetite stranicu Popis podrške\uslužnih programa na web stranici tvrtke GIGABYTE kako biste preuzeli najnoviju verziju aplikacija.

Instaliranje CPU-a

oprez Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:

Provjerite podržava li matična ploča CPU. (Posjetite web stranicu tvrtke GIGABYTE za najnoviji popis podrške za CPU.)
Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
Pronađite pin jedan od CPU-a. CPU se ne može umetnuti ako je pogrešno orijentiran. (Ili možete pronaći ureze s obje strane CPU-a i ključeve za poravnanje na utičnici CPU-a.)
Nanesite ravnomjeran i tanak sloj termalne paste na površinu CPU-a.
Nemojte uključivati računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
Postavite glavnu frekvenciju CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se postavljanje frekvencije sistemske sabirnice iznad hardverskih specifikacija jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to prema specifikacijama vašeg hardvera, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instaliranje CPU-a
Pronađite ključeve za poravnanje na utičnici CPU-a matične ploče i ureze na CPU-u.

oprez Nemojte uklanjati poklopac utičnice CPU-a prije umetanja CPU-a. Može iskočiti s ploče za opterećenje automatski tijekom procesa ponovnog uključivanja poluge nakon što umetnete CPU.

Instaliranje memorije

oprez Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. (Posjetite web stranicu tvrtke GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Konfiguracija dvokanalne memorije
Ova matična ploča ima dva utora za memoriju i podržava tehnologiju dvokanalnog rada. Nakon što se memorija instalira, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje dvokanalnog memorijskog načina rada udvostručit će izvornu propusnost memorije.
Posjetite web stranicu tvrtke GIGABYTE za detalje o instalaciji hardvera.

Dva DDR4 utora za memoriju podijeljena su u dva kanala i svaki kanal ima jedan utor za memoriju kao što slijedi:
Kanal A: DDR4_1
Kanal B: DDR4_2
Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u dvokanalnom načinu rada.

Dvokanalni način rada ne može se omogućiti ako je instaliran samo jedan memorijski modul.
Prilikom omogućavanja dvokanalnog načina rada s dva memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.

Instaliranje kartice za proširenje

oprez Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:

Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

USB 2.0/1.1 priključak
USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje.
PS/2 priključak za tipkovnicu/miš
Koristite ovaj priključak za spajanje PS/2 miša ili tipkovnice.
Paralelni priključak
Koristite paralelni priključak za spajanje uređaja kao što su pisač, skener itd. Paralelni priključak se također naziva priključkom za pisač.
Serijski priključak
Koristite serijski priključak za spajanje uređaja kao što su miš, modem ili drugi periferni uređaji.
D-Sub priključak
D-Sub priključak podržava 15-pinski D-Sub konektor i podržava maksimalnu rezoluciju od 1920x1200@60 Hz (podržane stvarne rezolucije ovise o monitoru koji se koristi). Spojite monitor koji podržava D-Sub vezu na ovaj priključak.
USB 3.1 Gen 1 priključak
USB 3.1 Gen 1 priključak podržava USB 3.1 Gen 1 specifikaciju i kompatibilan je sa USB 2.0 specifikacijom. Koristite ovaj priključak za USB uređaje.

RJ-45 LAN priključak
Gigabit Ethernet LAN priključak omogućuje internetsku vezu brzinom prijenosa podataka do 1 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.

LED za vezu/brzinu:

Stanje	Opis
Narančasta	Brzina prijenosa podataka od 1 Gbps
Zelena	Brzina prijenosa podataka od 100 Mbps
Isključeno	Brzina prijenosa podataka od 10 Mbps

LED za aktivnost:

Stanje	Opis
Treperi	Prijenos ili primanje podataka je u tijeku
Isključeno	Nema prijenosa ili primanja podataka

Ulaz za liniju/Izlaz za stražnji zvučnik (plavi)
Priključak za ulaz linije. Koristite ovaj audio priključak za uređaje s ulazom linije kao što su optički pogon, walkman itd.
Izlaz za liniju/Izlaz za prednji zvučnik (zeleni)
Priključak za izlaz linije. Za bolju kvalitetu zvuka preporučuje se da slušalice/zvučnik spojite na ovaj priključak (stvarni učinci mogu varirati ovisno o uređaju koji se koristi).

Ulaz za mikrofon/Izlaz za središnji/subwoofer zvučnik (ružičasti)
Priključak za ulaz mikrofona.
Konfiguracije audio priključaka:

Priključak	Slušalice/ 2-kanalni	4-kanalni	6-kanalni	8-kanalni
Ulaz za liniju/Izlaz za stražnji zvučnik
Izlaz za liniju/Izlaz za prednji zvučnik
Ulaz za mikrofon/Izlaz za središnji/subwoofer zvučnik
Izlaz za liniju na prednjoj ploči/Izlaz za bočni zvučnik

Za konfiguriranje 7.1-kanalnog zvuka, morate koristiti HD audio modul na prednjoj ploči i omogućiti višekanalnu audio značajku putem audio upravljačkog programa.

oprez

Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel iz uređaja, a zatim ga uklonite s matične ploče.
Prilikom uklanjanja kabela, povucite ga ravno iz konektora. Nemojte ga pomicati s jedne strane na drugu kako biste spriječili električni kratki spoj unutar konektora kabela.

Posjetite web-mjesto tvrtke GIGABYTE za detalje o konfiguriranju audio softvera.

Unutarnji priključci

ATX_12V
ATX
CPU_FAN
SYS_FAN
SATA3 0/1/2/3
F_PANEL

F_AUDIO
F_USB30
F_USB
TPM
CLR_CMOS
BAT

oprez Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:

Prvo provjerite jesu li vaši uređaji u skladu s priključcima koje želite spojiti.
Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na priključak na matičnoj ploči.

ATX_12V/ATX (2x2 12V priključak za napajanje i 2x12 glavni priključak za napajanje)
Korištenjem priključka za napajanje, napajanje može osigurati dovoljno stabilnog napajanja svim komponentama na matičnoj ploči. Prije spajanja priključka za napajanje, prvo provjerite je li napajanje isključeno i jesu li svi uređaji ispravno instalirani. Priključak za napajanje ima pouzdan dizajn. Spojite kabel za napajanje na priključak za napajanje u ispravnoj orijentaciji.
Priključak za napajanje od 12 V uglavnom napaja CPU. Ako priključak za napajanje od 12 V nije spojen, računalo se neće pokrenuti.
Kako bi se zadovoljili zahtjevi za proširenje, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, rezultat može dovesti do nestabilnog ili nepokretljivog sustava.

ATX_12V:

Broj pina	Definicija
1	GND
2	GND
3	+12V
4	+12V

ATX:

Broj pina	Definicija	Broj pina	Definicija
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Only for 2x12-pin ATX)	23	+5V (Only for 2x12-pin ATX)
12	3.3V (Only for 2x12-pin ATX)	24	GND (Only for 2x12-pin ATX)

CPU_FAN/SYS_FAN (Priključci za ventilatore)
Svi priključci za ventilatore na ovoj matičnoj ploči su 4-pinski. Većina priključaka za ventilatore ima pouzdan dizajn umetanja. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica za uzemljenje). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno odvođenje topline, preporučuje se ugradnja ventilatora sustava unutar kućišta.

Broj pina	Definicija
1	GND
2	Kontrola brzine napona
3	Sense
4	PWM kontrola brzine

oprez

Obavezno spojite kabele ventilatora na priključke ventilatora kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može zamrznuti.
Ovi priključci za ventilatore nisu konfiguracijski kratkospojnici. Ne stavljajte kratkospojnik na priključke.

SATA3 0/1/2/3 (SATA 6Gb/s priključci)
SATA priključci su u skladu sa SATA 6Gb/s standardom i kompatibilni su sa SATA 3Gb/s i SATA 1.5Gb/s standardom. Svaki SATA priključak podržava jedan SATA uređaj.

Broj pina	Definicija
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Da biste omogućili hot-plugging za SATA priključke, pogledajte poglavlje "BIOS Setup," "Peripherals\SATA And RST Configuration," za više informacija.

F_PANEL (zaglavlje prednje ploče)
Povežite prekidač napajanja, prekidač za resetiranje, zvučnik, prekidač/senzor upada u kućište i indikator statusa sustava na kućištu s ovim zaglavljem prema dolje navedenim rasporedima pinova. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.

PLED/PWR_LED (LED napajanja):
Povezuje se s indikatorom statusa napajanja na prednjoj ploči kućišta. LED je uključen kada sustav radi. LED je isključen kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).

Status sustava LED

S0 Uključeno

S3/S4/S5 Isključeno
PW (Prekidač napajanja):
Povezuje se s prekidačem napajanja na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača napajanja (pogledajte poglavlje "BIOS Setup," "Power," za više informacija).
SPEAK (Zvučnik):
Povezuje se sa zvučnikom na prednjoj ploči kućišta. Sustav prijavljuje status pokretanja sustava izdavanjem koda zvučnog signala. Jedan kratki zvučni signal čut će se ako se ne otkrije problem pri pokretanju sustava.
HD (LED aktivnosti tvrdog diska):
Povezuje se s LED-om aktivnosti tvrdog diska na prednjoj ploči kućišta. LED je uključen kada tvrdi disk čita ili piše podatke.
RES (Prekidač za resetiranje):
Povezuje se s prekidačem za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje kako biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvršiti normalno ponovno pokretanje.
CI (Zaglavlje upada u kućište):
Povezuje se s prekidačem/senzorom upada u kućište na kućištu koji može otkriti je li poklopac kućišta uklonjen. Ova funkcija zahtijeva kućište s prekidačem/senzorom upada u kućište.
NC: Nema veze.
Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača napajanja, prekidača za resetiranje, LED-a napajanja, LED-a aktivnosti tvrdog diska, zvučnika itd. Prilikom spajanja modula prednje ploče kućišta na ovo zaglavlje, provjerite jesu li rasporedi žica i rasporedi pinova ispravno usklađeni.

F_AUDIO (Audio zaglavlje prednje ploče)
Audio zaglavlje prednje ploče podržava High Definition audio (HD). Možete spojiti audio modul prednje ploče kućišta na ovo zaglavlje. Provjerite jesu li rasporedi žica konektora modula usklađeni s rasporedima pinova zaglavlja matične ploče. Neispravno spajanje konektora modula i zaglavlja matične ploče onemogućit će rad uređaja ili ga čak oštetiti.

Broj pina	Definicija	Broj pina	Definicija
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Neka kućišta nude audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite rasporede žica, obratite se proizvođaču kućišta.

F_USB30 (USB 3.1 Gen 1 zaglavlje)
Zaglavlje je u skladu sa specifikacijama USB 3.1 Gen 1 i USB 2.0 i može osigurati dva USB priključka. Za kupnju dodatne prednje ploče od 3,5" koja nudi dva USB 3.1 Gen 1 priključka, obratite se lokalnom prodavaču.

Broj pina	Definicija	Broj pina	Definicija
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

F_USB (USB 2.0/1.1 zaglavlje)
Zaglavlje je u skladu sa specifikacijama USB 2.0/1.1. Svako USB zaglavlje može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača, obratite se lokalnom prodavaču.

Broj pina	Definicija	Broj pina	Definicija
1	Power (5V)	6	USB DY+
2	Power (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

oprez

Nemojte priključivati kabel IEEE 1394 nosača (2x5-pin) u USB 2.0/1.1 zaglavlje.
Prije instaliranja USB nosača, obavezno isključite računalo i iskopčajte kabel napajanja iz utičnice kako biste spriječili oštećenje USB nosača.

TPM (Trusted Platform Module zaglavlje)
Možete spojiti TPM (Trusted Platform Module) na ovo zaglavlje.

Broj pina	Definicija	Broj pina	Definicija
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	No Pin	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

CLR_CMOS (Clear CMOS Jumper)
Upotrijebite ovaj kratkospojnik za brisanje BIOS konfiguracije i vraćanje CMOS vrijednosti na tvorničke postavke. Za brisanje CMOS vrijednosti, koristite metalni predmet kao što je odvijač da dodirnete dva pina na nekoliko sekundi.

	Otvoreno: Normalno
	Kratko: Obriši CMOS vrijednosti

Oprez

Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije brisanja CMOS vrijednosti.
Nakon ponovnog pokretanja sustava, idite na BIOS Setup za učitavanje tvorničkih postavki (odaberite Load Optimized Defaults (Učitaj optimizirane postavke)) ili ručno konfigurirajte BIOS postavke (pogledajte poglavlje "BIOS Setup," za BIOS konfiguracije).

BAT (baterija)
Baterija osigurava napajanje za zadržavanje vrijednosti (kao što su BIOS konfiguracije, podaci o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu, ili CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.
Možete obrisati CMOS vrijednosti uklanjanjem baterije:

Isključite računalo i iskopčajte kabel za napajanje.
Pažljivo izvadite bateriju iz držača baterije i pričekajte jednu minutu. (Ili koristite metalni predmet kao što je odvijač da dodirnete pozitivne i negativne terminale držača baterije, čineći ih kratkim na 5 sekundi.)
Zamijenite bateriju.
Uključite kabel za napajanje i ponovno pokrenite računalo.

Oprez

Uvijek isključite računalo i iskopčajte kabel za napajanje prije zamjene baterije.
Zamijenite bateriju ekvivalentnom. Oštećenje vaših uređaja može se dogoditi ako se baterija zamijeni s pogrešnim modelom.
Obratite se mjestu kupnje ili lokalnom distributeru ako ne možete sami zamijeniti bateriju ili niste sigurni u model baterije.
Prilikom instaliranja baterije, obratite pozornost na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana treba biti okrenuta prema gore).
Istrošene baterije moraju se zbrinuti u skladu s lokalnim propisima o zaštiti okoliša.

Postavljanje BIOS-a

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (Power-On Self-Test, POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava, itd. BIOS uključuje program za postavljanje BIOS-a koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava.
Kada je napajanje isključeno, baterija na matičnoj ploči osigurava potrebno napajanje CMOS-u kako bi se vrijednosti konfiguracije zadržale u CMOS-u.
Za pristup programu za postavljanje BIOS-a, pritisnite tipku <Delete> tijekom POST-a kada je napajanje uključeno.
Za nadogradnju BIOS-a, koristite GIGABYTE Q-Flash ili @BIOS uslužni program.

Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosnu kopiju BIOS-a bez ulaska u operativni sustav.
@BIOS je uslužni program za Windows koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.

oprez

Budući da je ažuriranje BIOS-a potencijalno rizično, ako ne naiđete na probleme pri korištenju trenutne verzije BIOS-a, preporučuje se da ne ažurirate BIOS. Za ažuriranje BIOS-a, učinite to s oprezom. Neadekvatno ažuriranje BIOS-a može rezultirati neispravnim radom sustava.
Preporučuje se da ne mijenjate zadane postavke (osim ako to ne morate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neadekvatna promjena postavki može rezultirati neuspjehom pokretanja sustava. Ako se to dogodi, pokušajte obrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Učitaj optimizirane zadane postavke" u ovom poglavlju ili uvode o kratkospojniku za bateriju/brisanje CMOS-a za način brisanja CMOS vrijednosti.)

Zaslon za pokretanje

Sljedeći zaslon s logotipom za pokretanje pojavit će se kada se računalo pokrene. (Primjer verzije BIOS-a: F1a)

Postoje dva različita načina rada BIOS-a kao što slijedi i možete koristiti tipku <F2> za prebacivanje između dva načina rada. Klasični način postavljanja pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje između stavki i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir željene stavke. Jednostavan način rada omogućuje korisnicima brz pregled trenutnih informacija o sustavu ili podešavanje za optimalne performanse. U jednostavnom načinu rada možete koristiti miš za kretanje kroz stavke konfiguracije.

Kada sustav nije stabilan kao inače, odaberite stavku Load Optimized Defaults (Učitaj optimizirane zadane postavke) da biste sustav postavili na zadane vrijednosti.
Izbornici za postavljanje BIOS-a opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.

Tipke funkcija klasičnog postavljanja

<><>	Pomaknite traku za odabir da biste odabrali izbornik za postavljanje
<><>	Pomaknite traku za odabir da biste odabrali stavku konfiguracije u izborniku
<Enter>	Izvršite naredbu ili uđite u izbornik
<+>/<Page Up>	Povećajte brojčanu vrijednost ili izvršite promjene
<->/<Page Down>	Smanjite brojčanu vrijednost ili izvršite promjene
<F1>	Prikažite opise funkcijskih tipki
<F2>	Prebacite se na jednostavan način rada
<F5>	Vratite prethodne postavke BIOS-a za trenutne podizbornike
<F7>	Učitajte optimizirane zadane postavke BIOS-a za trenutne podizbornike
<F8>	Pristupite uslužnom programu Q-Flash
<F9>	Prikažite informacije o sustavu
<F10>	Spremite sve promjene i izađite iz programa za postavljanje BIOS-a
<F12>	Snimite trenutni zaslon kao sliku i spremite ga na USB pogon
<Esc>	Glavni izbornik: Izađite iz programa za postavljanje BIOS-a Podizbornici: Izađite iz trenutnog podizbornika

M.I.T.

oprez Ovisi o vašim cjelokupnim konfiguracijama sustava hoće li sustav raditi stabilno s postavkama overclocka/prenapona koje ste napravili. Nepravilno izvođenje overclocka/prenapona može dovesti do oštećenja CPU-a, čipseta ili memorije i smanjiti vijek trajanja tih komponenti. Ova je stranica namijenjena samo naprednim korisnicima i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neadekvatna promjena postavki može dovesti do neuspjeha pokretanja sustava. Ako se to dogodi, izbrišite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

Napredne postavke frekvencije
Vrijednost takta glavnog računala
Prikazuje trenutnu radnu frekvenciju takta glavnog računala.
Omjer grafičkog odsječka ^(Napomena)
Omogućuje vam postavljanje omjera grafičkog odsječka.
Omjer neodsječenog grafičkog prikaza ^(Napomena)
Omogućuje vam postavljanje omjera neodsječenog grafičkog prikaza.
Omjer takta CPU-a
Omogućuje vam promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o CPU-u koji se instalira.
Frekvencija CPU-a
Prikazuje trenutnu radnu frekvenciju CPU-a.
Frekvencija FCLK za rano uključivanje napajanja
Omogućuje vam postavljanje frekvencije FCLK. Opcije su: Normalno (800 MHz), 1 GHz, 400 MHz. (Zadano: 1 GHz)

Napredne postavke jezgre CPU-a

Omjer takta CPU-a, frekvencija CPU-a, frekvencija FCLK za rano uključivanje napajanja
Gornje postavke sinkrone su s onima pod istim stavkama u izborniku Napredne postavke frekvencije.
(Napomena) Ova se stavka pojavljuje samo kada instalirate CPU koji podržava ovu značajku. Za više informacija o jedinstvenim značajkama Intel^® CPU-a, posjetite web-mjesto tvrtke Intel.

AVX Offset (Napomena)
AVX offset je negativni offset AVX omjera.

Uncore Ratio
Omogućuje vam postavljanje CPU Uncore omjera. Podesivi raspon ovisi o CPU-u koji se koristi.

Uncore Frequency
Prikazuje trenutnu CPU Uncore frekvenciju.

CPU Flex Ratio Override
Omogućuje ili onemogućuje CPU Flex Ratio. Najveći omjer takta CPU-a temeljit će se na vrijednosti CPU Flex Ratio Settings ako je CPU Clock Ratio postavljen na Auto (Automatski). (Zadano: Onemogućeno)

CPU Flex Ratio Settings
Omogućuje vam postavljanje CPU Flex Ratio. Podesivi raspon može varirati ovisno o CPU-u.

Intel(R) Turbo Boost Technology ^(Napomena)
Omogućuje vam da odredite želite li omogućiti Intel^® CPU Turbo Boost tehnologiju. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)

Turbo Ratio ^(Napomena)
Omogućuje vam postavljanje CPU Turbo omjera za različit broj aktivnih jezgri. Auto (Automatski) postavlja CPU Turbo omjere u skladu sa specifikacijama CPU-a. (Zadano: Automatski)

Power Limit TDP (Watts) / Power Limit Time
Omogućuje vam postavljanje ograničenja snage za CPU Turbo način rada i koliko je vremena potrebno za rad pri određenom ograničenju snage. Ako se navedena vrijednost prekorači, CPU će automatski smanjiti frekvenciju jezgre kako bi se smanjila snaga. Auto (Automatski) postavlja ograničenje snage u skladu sa specifikacijama CPU-a. (Zadano: Automatski)

Core Current Limit (Amps)
Omogućuje vam postavljanje ograničenja struje za CPU Turbo način rada. Kada struja CPU-a premaši navedeno ograničenje struje, CPU će automatski smanjiti frekvenciju jezgre kako bi se smanjila struja. Auto (Automatski) postavlja ograničenje snage u skladu sa specifikacijama CPU-a. (Zadano: Automatski)

Turbo Per Core Limit Control ^(Napomena)
Omogućuje vam zasebno upravljanje ograničenjem svake jezgre CPU-a. (Zadano: Automatski)
Br. omogućenih jezgri CPU-a ^(Napomena)
Omogućuje vam odabir broja jezgri CPU-a koje želite omogućiti u Intel^® višejezgrenom CPU-u (broj jezgri CPU-a može se razlikovati ovisno o CPU-u). Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)

Hyper-Threading Technology ^(Napomena)
Omogućuje vam da odredite želite li omogućiti tehnologiju višestrukih niti kada koristite Intel^® CPU koji podržava ovu funkciju. Ova značajka radi samo za operativne sustave koji podržavaju način rada s više procesora. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)

Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^(Napomena)
Omogućuje ili onemogućuje Intel^® Speed Shift Technology. Omogućavanje ove značajke omogućuje procesoru da brže poveća svoju radnu frekvenciju, a zatim poboljšava odziv sustava. (Zadano: Automatski)

CPU Enhanced Halt (C1E) ^(Napomena)
Omogućuje ili onemogućuje Intel^® CPU Enhanced Halt (C1E) funkciju, funkciju uštede energije CPU-a u stanju zaustavljanja sustava. Kada je omogućena, frekvencija i napon jezgre CPU-a smanjit će se tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
(Napomena) Ova se stavka pojavljuje samo kada instalirate CPU koji podržava ovu značajku. Za više informacija o jedinstvenim značajkama Intel^® CPU-a, posjetite web-mjesto tvrtke Intel.

C3 State Support ^(Napomena)
Omogućuje vam da odredite želite li dopustiti CPU-u da uđe u C3 način rada u stanju zaustavljanja sustava. Kada je omogućena, frekvencija i napon jezgre CPU-a smanjit će se tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. Stanje C3 je poboljšano stanje uštede energije od C1. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
C6/C7 State Support ^(Napomena)
Omogućuje vam da odredite želite li dopustiti CPU-u da uđe u C6/C7 način rada u stanju zaustavljanja sustava. Kada je omogućena, frekvencija i napon jezgre CPU-a smanjit će se tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. Stanje C6/C7 je poboljšano stanje uštede energije od C3. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
C8 State Support ^(Napomena)
Omogućuje vam da odredite želite li dopustiti CPU-u da uđe u C8 način rada u stanju zaustavljanja sustava. Kada je omogućena, frekvencija i napon jezgre CPU-a smanjit će se tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. Stanje C8 je poboljšano stanje uštede energije od C6/C7. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
C10 State Support ^(Napomena)
Omogućuje vam da odredite želite li dopustiti CPU-u da uđe u C10 način rada u stanju zaustavljanja sustava. Kada je omogućena, frekvencija i napon jezgre CPU-a smanjit će se tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. Stanje C10 je poboljšano stanje uštede energije od C8. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)

Package C State Limit ^(Napomena)
Omogućuje vam da odredite ograničenje C stanja za procesor. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)

CPU Thermal Monitor ^(Napomena)
Omogućuje ili onemogućuje Intel^® Thermal Monitor funkciju, funkciju zaštite od pregrijavanja CPU-a. Kada je omogućena, frekvencija i napon jezgre CPU-a smanjit će se kada se CPU pregrije. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
Ring to Core offset (Down Bin)
Omogućuje vam da odredite želite li onemogućiti funkciju automatskog smanjenja omjera CPU Ring. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
CPU EIST Function ^(Napomena)
Omogućuje ili onemogućuje Enhanced Intel^® Speed Step Technology (EIST). Ovisno o opterećenju CPU-a, Intel^® EIST tehnologija može dinamički i učinkovito smanjiti napon i frekvenciju jezgre CPU-a kako bi se smanjila prosječna potrošnja energije i proizvodnja topline. Auto (Automatski) omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)

Race To Halt (RTH) ^(Napomena)/Energy Efficient Turbo^(Napomena)
Omogućuje ili onemogućuje postavke povezane s uštedom energije CPU-a.
Voltage Optimization
Omogućuje vam da odredite želite li omogućiti optimizaciju napona za smanjenje potrošnje energije. (Zadano: Automatski)

Hardware Prefetcher
Omogućuje vam da odredite želite li omogućiti hardverski prefetcher za preuzimanje podataka i uputa iz memorije u predmemoriju. (Zadano: Automatski)
(Napomena) Ova se stavka pojavljuje samo kada instalirate CPU koji podržava ovu značajku. Za više informacija o jedinstvenim značajkama Intel^® CPU-a, posjetite web-mjesto tvrtke Intel.

Adjacent Cache Line Prefetch
Omogućuje vam da odredite želite li omogućiti mehanizam preuzimanja susjedne linije predmemorije koji procesoru omogućuje dohvaćanje tražene linije predmemorije, kao i sljedeće linije predmemorije. (Zadano: Automatski)
Extreme Memory Profile (X.M.P.) ^(Napomena)
Omogućuje BIOS-u da pročita SPD podatke na XMP memorijskom modulu(ima) kako bi poboljšao performanse memorije kada je omogućen.

Disabled	Onemogućuje ovu funkciju. (Zadano)
Profile1	Koristi postavke profila 1.
Profile2 (Napomena)	Koristi postavke profila 2.

System Memory Multiplier
Omogućuje vam postavljanje množitelja sistemske memorije. Auto postavlja množitelj memorije prema podacima SPD memorije. (Zadano: Auto)
Memory Ref Clock
Omogućuje vam ručno podešavanje referentnog takta memorije. (Zadano: Auto)
Memory Odd Ratio (100/133 or 200/266)
Omogućuje vam ručno podešavanje referentnog takta memorije. (Zadano: Auto)
Memory Frequency (MHz)
Prva vrijednost frekvencije memorije je normalna radna frekvencija memorije koja se koristi; druga je frekvencija memorije koja se automatski podešava prema postavkama System Memory Multiplier.

Advanced Memory Settings

Extreme Memory Profile (X.M.P.) ^(Napomena), System Memory Multiplier, Memory Ref Clock, Memory Odd Ratio (100/133 or 200/266), Memory Frequency(MHz)
Gore navedene postavke sinkronizirane su s onima pod istim stavkama u izborniku Advanced Frequency Settings.
Memory Boot Mode ^(Napomena)
Pruža metode detekcije i treniranja memorije.

Auto	Dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano)
Normal	BIOS automatski izvodi treniranje memorije. Imajte na umu da ako sustav postane nestabilan ili se ne može pokrenuti, pokušajte obrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte uvode u bateriju/clear CMOS kratkospojnik za način brisanja CMOS vrijednosti.)
Enable Fast Boot	Preskočite detekciju i treniranje memorije u nekim specifičnim kriterijima za brže podizanje memorije.
Disable Fast Boot	Otkrijte i trenirajte memoriju pri svakom pojedinačnom pokretanju.

Realtime Memory Timing
Omogućuje fino podešavanje vremena memorije nakon faze BIOS-a. (Zadano: Auto)
Memory Enhancement Settings
Pruža nekoliko postavki za poboljšanje performansi memorije: Normal (osnovne performanse), Relax OC, Enhanced Stability i Enhanced Performance. (Zadano: Normal)
Memory Timing Mode
Manual i Advanced Manual omogućuju konfiguriranje Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving i postavki vremena memorije u nastavku. Opcije su: Auto (zadano), Manual, Advanced Manual.
(Napomena) Ova stavka je prisutna samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.
Profile DDR Voltage
Kada koristite memorijski modul koji nije XMP ili je Extreme Memory Profile (X.M.P.) postavljen na Disabled, vrijednost se prikazuje prema vašoj specifikaciji memorije. Kada je Extreme Memory Profile (X.M.P.) postavljen na Profile1 ili Profile2, vrijednost se prikazuje prema SPD podacima na XMP memoriji.
Memory Multiplier Tweaker
Pruža različite razine automatskog ugađanja memorije. (Zadano: Auto)
Channel Interleaving
Omogućuje ili onemogućuje preplitanje memorijskih kanala. Enabled omogućuje sustavu da istovremeno pristupa različitim kanalima memorije kako bi se povećala izvedba i stabilnost memorije. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
Rank Interleaving
Omogućuje ili onemogućuje preplitanje memorijskih rangova. Enabled omogućuje sustavu da istovremeno pristupa različitim rangovima memorije kako bi se povećala izvedba i stabilnost memorije. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)

Channel A/B Memory Sub Timings
Ovaj podizbornik pruža postavke vremena memorije za svaki kanal memorije. Odgovarajući zasloni za postavljanje vremena mogu se konfigurirati samo kada je Memory Timing Mode postavljen na Manual ili Advanced Manual. Napomena: Vaš sustav može postati nestabilan ili se neće moći pokrenuti nakon što napravite promjene u vremenima memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih postavki ili brisanjem CMOS vrijednosti.
Advanced Voltage Settings
Advanced Power Settings
Ovaj odjeljak pruža opcije kontrole napona Loadline.
CPU Core Voltage Control
Ovaj odjeljak pruža opcije kontrole napona CPU-a.
DRAM Voltage Control
Ovaj odjeljak pruža opcije kontrole napona memorije.
Internal VR Control
Ovaj odjeljak pruža opcije kontrole napona VR.

PC Health Status

Reset Case Open Status

Disabled	Zadržava ili briše zapis o prethodnom statusu upada u kućište. (Zadano)
Enabled	Briše zapis o prethodnom statusu upada u kućište, a polje Case Open će pri sljedećem pokretanju prikazati "No".

Case Open
Prikazuje status detekcije uređaja za detekciju upada u kućište koji je priključen na CI zaglavlje matične ploče. Ako se poklopac kućišta sustava ukloni, ovo polje će prikazati "Yes", inače će prikazati "No". Da biste izbrisali zapis statusa upada u kućište, postavite Reset Case Open Status na Enabled, spremite postavke u CMOS i ponovno pokrenite sustav.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Prikazuje trenutne napone sustava.

Miscellaneous Settings
Max Link Speed
Omogućuje vam postavljanje načina rada PCI Express utora na Gen 1, Gen 2 ili Gen 3. Stvarni način rada ovisi o hardverskoj specifikaciji svakog utora. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
3DMark01 Enhancement
Omogućuje vam da odredite hoćete li poboljšati neke naslijeđene performanse benchmarka. (Zadano: Disabled)

Smart Fan 5 Settings & Monitor
Omogućuje vam odabir cilja za praćenje i daljnje podešavanje. (Zadano: CPU FAN)
Fan Speed Control
Omogućuje vam da odredite hoćete li omogućiti funkciju kontrole brzine ventilatora i podesiti brzinu ventilatora.

Normal	Omogućuje ventilatoru da radi različitim brzinama ovisno o temperaturi. Možete podesiti brzinu ventilatora pomoću programa System Information Viewer na temelju zahtjeva vašeg sustava. (Zadano)
Silent	Omogućuje ventilatoru da radi malim brzinama.
Manual	Omogućuje vam kontrolu brzine ventilatora u krivuljnom grafikonu.
Full Speed	Omogućuje ventilatoru da radi punom brzinom.

Fan Control Use Temperature Input
Omogućuje vam odabir referentne temperature za kontrolu brzine ventilatora.

Temperature Interval
Omogućuje vam odabir temperaturnog intervala za promjenu brzine ventilatora.

Fan Control Mode

Auto	Omogućuje BIOS-u da automatski otkrije vrstu instaliranog ventilatora/pumpe i postavlja optimalni način upravljanja. (Zadano)
Voltage	Način rada Voltage preporučuje se za 3-pinski ventilator.
PWM	PWM način rada preporučuje se za 4-pinski ventilator.

Fan Stop
Omogućuje ili onemogućuje funkciju zaustavljanja ventilatora. Temperaturno ograničenje možete postaviti pomoću temperaturne krivulje. Ventilator se zaustavlja kada je temperatura niža od ograničenja. (Zadano: Disabled)

Temperature
Prikazuje trenutnu temperaturu odabranog ciljnog područja.

Fan Speed
Prikazuje trenutne brzine ventilatora.
Temperature Warning Control
Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Disabled (zadano), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.

Fan Fail Warning
Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili priključak ventilatora kada se to dogodi. (Zadano: Disabled)

Sustav

Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti sistemsko vrijeme.
Ikona Razina pristupa
Prikazuje trenutnu razinu pristupa ovisno o vrsti zaštite lozinkom koja se koristi. (Ako nije postavljena lozinka, zadana postavka prikazat će se kao Administrator.) Razina administratora omogućuje vam promjene svih postavki BIOS-a; razina korisnika dopušta vam samo promjene određenih postavki BIOS-a, ali ne svih.
Ikona Jezik sustava
Odabire zadani jezik koji koristi BIOS.
Ikona Datum sustava
Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, dan i godina. Koristite <Enter> za prebacivanje između polja Mjesec, Dan i Godina i upotrijebite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Vrijeme sustava
Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 13 sati je 13:00:00. Koristite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda i upotrijebite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.

BIOS

Ikona Bootup NumLock State
Omogućuje ili onemogućuje značajku Numlock na numeričkoj tipkovnici nakon POST-a. (Zadano: Uključeno)
Ikona Security Option
Određuje je li lozinka potrebna svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup.
Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administrator Password/User Password.

Setup	Lozinka je potrebna samo za ulazak u program BIOS Setup.
System	Lozinka je potrebna za pokretanje sustava i za ulazak u program BIOS Setup. (Zadano)

Ikona Full Screen LOGO Show
Omogućuje vam da odredite hoće li se logotip GIGABYTE prikazati pri pokretanju sustava. Disabled preskače logotip GIGABYTE kada se sustav pokrene. (Zadano: Omogućeno)
Ikona Boot Option Priorities
Određuje ukupni redoslijed pokretanja s dostupnih uređaja. Uređaji za pohranu koji se mogu ukloniti i koji podržavaju GPT format bit će prefiksirani nizom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:".
Ili, ako želite instalirati operativni sustav koji podržava GPT particioniranje kao što je Windows 7 64-bitni, odaberite optički pogon koji sadrži instalacijski disk za Windows 7 64-bitni i koji ima prefiks "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Određuje redoslijed pokretanja za određenu vrstu uređaja, kao što su tvrdi diskovi, optički pogoni, disketni pogoni i uređaji koji podržavaju funkciju Boot from LAN, itd. Pritisnite <Enter> na ovoj stavci da biste ušli u podizbornik koji predstavlja uređaje iste vrste koji su povezani. Ova stavka je prisutna samo ako je instaliran barem jedan uređaj za ovu vrstu.
Fast Boot
Omogućuje ili onemogućuje Fast Boot kako bi se skratio proces pokretanja OS-a. Ultra Fast pruža najbržu brzinu pokretanja. (Zadano: Onemogućeno)
SATA Support

Last Boot HDD Only	Osim prethodnog pogona za pokretanje, svi SATA uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
All Sata Devices	Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)

Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.

Ikona VGA Support
Omogućuje vam odabir vrste operativnog sustava za pokretanje.

Auto	Omogućuje samo legacy option ROM.
EFI Driver	Omogućuje EFI option ROM. (Zadano)

Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.

Ikona USB Support

Disabled	Svi USB uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
Full Initial	Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.
Partial Initial	Dio USB uređaja je onemogućen prije dovršetka procesa pokretanja OS-a. (Zadano)

Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled. Ova funkcija je onemogućena kada je Fast Boot postavljen na Ultra Fast.

PS2 Devices Support

Disabled	Svi PS/2 uređaji su onemogućeni prije dovršetka procesa pokretanja OS-a.
Enabled	Svi PS/2 uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)

Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled. Ova funkcija je onemogućena kada je Fast Boot postavljen na Ultra Fast.

Ikona NetWork Stack Driver Support

Disabled	Onemogućuje pokretanje s mreže. (Zadano)
Enabled	Omogućuje pokretanje s mreže.

Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.

Ikona Next Boot After AC Power Loss

Normal Boot	Omogućuje normalno pokretanje po povratku napajanja izmjeničnom strujom. (Zadano)
Fast Boot	Zadržava postavke Fast Boot po povratku napajanja izmjeničnom strujom.

Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.

Ikona Mouse Speed
Omogućuje vam postavljanje brzine pomicanja kursora miša. (Zadano: 1 X)
Ikona CSM Support
Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku legacy PC procesu pokretanja.

Disabled	Onemogućuje UEFI CSM i podržava samo proces pokretanja UEFI BIOS-a.
Enabled	Omogućuje UEFI CSM. (Zadano)

Ikona LAN PXE Boot Option ROM
Omogućuje vam odabir želite li omogućiti legacy option ROM za LAN kontroler. (Zadano: Onemogućeno) Ova stavka se može konfigurirati samo kada je CSM Support postavljen na Enabled.

Ikona Storage Boot Option Control
Omogućuje vam odabir želite li omogućiti UEFI ili legacy option ROM za kontroler uređaja za pohranu.

Do not launch	Onemogućuje option ROM.
Legacy	Omogućuje samo legacy option ROM.
UEFI	Omogućuje samo UEFI option ROM. (Zadano)

Ova stavka se može konfigurirati samo kada je CSM Support postavljen na Enabled.

Other PCI Device
Omogućuje vam odabir želite li omogućiti UEFI ili Legacy option ROM za PCI kontroler uređaja osim LAN, uređaja za pohranu i grafičkih kontrolera.

Do not launch	Onemogućuje option ROM.
Legacy	Omogućuje samo legacy option ROM.
UEFI	Omogućuje samo UEFI option ROM. (Zadano)

Ova stavka se može konfigurirati samo kada je CSM Support postavljen na Enabled.

Ikona Administrator Password
Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Za razliku od korisničke lozinke, administratorska lozinka omogućuje vam promjene svih postavki BIOS-a.
Ikona User Password
Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Međutim, korisnička lozinka omogućuje vam samo promjene određenih postavki BIOS-a, ali ne svih.
Za otkazivanje lozinke, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite točnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Pritisnite <Enter> ponovno kada se zatraži potvrda.
NAPOMENA: Prije postavljanja korisničke lozinke, obavezno prvo postavite administratorsku lozinku.

Periferija

Početni izlaz zaslona
Određuje prvo pokretanje zaslona monitora s instalirane PCI Express grafičke kartice ili integrirane grafike.

IGFX	Postavlja integriranu grafiku kao prvi zaslon.
PCIe 1 Slot	Postavlja grafičku karticu na utoru PCIEX16 kao prvi zaslon. (Zadano)

Ugrađeni LAN kontroler
Omogućuje ili onemogućuje ugrađenu LAN funkciju. (Zadano: Omogućeno)
Ako umjesto ugrađenog LAN-a želite instalirati mrežnu karticu treće strane, postavite ovu stavku na Disabled (Onemogućeno).
Dekodiranje iznad 4G
Omogućuje ili onemogućuje dekodiranje 64-bitnih uređaja u adresnom prostoru iznad 4 GB (samo ako vaš sustav podržava 64-bitno PCI dekodiranje). Postavite na Enabled (Omogućeno) ako je instalirana više od jedne napredne grafičke kartice i njihovi se upravljački programi ne mogu pokrenuti prilikom ulaska u operativni sustav (zbog ograničenog adresnog prostora memorije od 4 GB). (Zadano: Onemogućeno)
Intel Platform Trust Technology (PTT)
Omogućuje ili onemogućuje Intel^® PTT tehnologiju. (Zadano: Onemogućeno)
Software Guard Extensions (SGX)
Omogućuje ili onemogućuje Intel^® Software Guard Extensions tehnologiju. Ova značajka omogućuje zakonitom softveru rad u sigurnom okruženju i štiti softver od napada zlonamjernog softvera. Opcija Software Controlled (Softverski kontrolirano) omogućuje vam da omogućite ili onemogućite ovu značajku pomoću aplikacije koju nudi Intel. (Zadano: Softverski kontrolirano)

OffBoard SATA Controller Configuration
Prikazuje informacije o vašem PCIe SSD-u ako je instaliran.
Pouzdano računalstvo
Omogućuje ili onemogućuje Trusted Platform Module (TPM).
Super IO Configuration
Serijski priključak
Omogućuje ili onemogućuje ugrađeni serijski priključak. (Zadano: Omogućeno)
Paralelni priključak
Omogućuje ili onemogućuje ugrađeni paralelni priključak. (Zadano: Omogućeno)
Intel(R) Bios Guard Technology
Omogućuje ili onemogućuje značajku Intel^® BIOS Guard, koja štiti BIOS od zlonamjernih napada.
USB Configuration & Legacy USB Support
Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
XHCI Hand-off
Određuje hoće li se omogućiti značajka XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Onemogućeno)
USB Mass Storage Driver Support
Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
Port 60/64 Emulation
Omogućuje ili onemogućuje emulaciju I/O priključaka 64h i 60h. To bi trebalo biti omogućeno za potpunu podršku naslijeđenih USB tipkovnica/miševa u MS-DOS-u ili u operativnom sustavu koji izvorno ne podržava USB uređaje. (Zadano: Omogućeno)
Mass Storage Devices
Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova se stavka pojavljuje samo kada je instaliran USB uređaj za pohranu.
Network Stack Configuration
Network Stack
Onemogućuje ili omogućuje pokretanje s mreže radi instaliranja OS-a u GPT formatu, kao što je instaliranje OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
Ipv4 PXE Support
Omogućuje ili onemogućuje IPv4 PXE podršku. Ova stavka se može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
Ipv4 HTTP Support
Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv4. Ova stavka se može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
Ipv6 PXE Support
Omogućuje ili onemogućuje IPv6 PXE podršku. Ova stavka se može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
Ipv6 HTTP Support
Omogućuje ili onemogućuje HTTP podršku za pokretanje za IPv6. Ova stavka se može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
PXE boot wait time
Omogućuje vam da konfigurirate koliko dugo čekati prije nego što možete pritisnuti <Esc> za prekid PXE pokretanja. Ova stavka se može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen. (Zadano: 0)
Media detect count
Omogućuje vam postavljanje broja provjera prisutnosti medija. Ova stavka se može konfigurirati samo kada je
Network Stack (Mrežni stog) omogućen. (Zadano: 1)
NVMe Configuration
Prikazuje informacije o vašem PCIe SSD-u ako je instaliran.
SATA And RST Configuration & SATA Controller(s)
Omogućuje ili onemogućuje integrirane SATA kontrolere. (Zadano: Omogućeno)
SATA Mode Selection
Omogućuje vam da odlučite hoćete li konfigurirati SATA kontroler integriran u čipset u AHCI način rada.
AHCI Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) je specifikacija sučelja koja omogućuje upravljačkom programu pohrane da omogući napredne značajke Serial ATA, kao što su Native Command Queuing i hot plug. (Zadano)
Aggressive LPM Support
Omogućuje ili onemogućuje značajku uštede energije, ALPM (Aggressive Link Power Management), za SATA kontrolere čipseta. (Zadano: Omogućeno)
Port 0/1/2/3
Omogućuje ili onemogućuje svaki SATA priključak. (Zadano: Omogućeno)
Hot plug
Omogućuje ili onemogućuje mogućnost vrućeg priključivanja za svaki SATA priključak. (Zadano: Onemogućeno)
Configured as eSATA
Omogućuje ili onemogućuje podršku za vanjske SATA uređaje.

Čipset

VT-d (Napomena)
Omogućuje ili onemogućuje Intel^® Virtualization Technology for Directed I/O. (Zadano: Omogućeno)
Internal Graphics
Omogućuje ili onemogućuje ugrađenu grafičku funkciju. (Zadano: Auto)
DVMT Pre-Allocated
Omogućuje vam postavljanje veličine memorije ugrađene grafike. Opcije su: 32M~1024M. (Zadano: 64M)
DVMT Total Gfx Mem
Omogućuje vam dodjelu veličine DVMT memorije ugrađene grafike. Opcije su: 128M, 256M, MAX. (Zadano: 256M)
Audio Controller
Omogućuje ili onemogućuje ugrađenu audio funkciju. (Zadano: Omogućeno)
Ako umjesto ugrađenog zvuka želite instalirati zvučnu karticu treće strane, postavite ovu stavku na Disabled (Onemogućeno).
High Precision Timer
Omogućuje ili onemogućuje High Precision Event Timer (HPET) u operativnom sustavu. (Zadano: Omogućeno) & IOAPIC 24-119 Entries
Omogućuje ili onemogućuje ovu funkciju. (Zadano: Omogućeno)
(Note (Napomena)) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku. Za više informacija o jedinstvenim značajkama Intel^® CPU-a, posjetite Intelovo web-mjesto.

Napajanje

Upravljanje napajanjem platforme
Omogućuje ili onemogućuje funkciju upravljanja napajanjem aktivnog stanja (ASPM). (Zadano: Omogućeno)
PEG ASPM
Omogućuje vam konfiguriranje ASPM načina rada za uređaj spojen na CPU PEG sabirnicu. Ova se stavka može konfigurirati samo kada je Upravljanje napajanjem platforme postavljeno na Enabled (Omogućeno). (Zadano: Onemogućeno)
PCH ASPM
Omogućuje vam konfiguriranje ASPM načina rada za uređaj spojen na PCI Express sabirnicu čipseta. Ova se stavka može konfigurirati samo kada je Upravljanje napajanjem platforme postavljeno na Enabled (Omogućeno). (Zadano: Onemogućeno)
DMI ASPM
Omogućuje vam konfiguriranje ASPM načina rada za CPU stranu i stranu čipseta DMI veze. Ova se stavka može konfigurirati samo kada je Upravljanje napajanjem platforme postavljeno na Enabled (Omogućeno). (Zadano: Omogućeno)
AC BACK
Određuje stanje sustava nakon povratka napajanja nakon gubitka AC napajanja.

Memorija	Sustav se vraća u svoje zadnje poznato budno stanje nakon povratka AC napajanja.
Uvijek uključeno	Sustav se uključuje nakon povratka AC napajanja.
Uvijek isključeno	Sustav ostaje isključen nakon povratka AC napajanja. (Zadano)

Uključivanje tipkovnicom
Omogućuje uključivanje sustava pomoću događaja buđenja PS/2 tipkovnice.
Napomena: Da biste koristili ovu funkciju, potreban vam je ATX izvor napajanja koji osigurava najmanje 1A na +5VSB izvodu.

Onemogućeno	Onemogućuje ovu funkciju. (Zadano)
Lozinka	Postavite lozinku s 1~5 znakova za uključivanje sustava.
Tipkovnica 98	Pritisnite tipku POWER na tipkovnici Windows 98 da biste uključili sustav.
Bilo koja tipka	Pritisnite bilo koju tipku za uključivanje sustava.

Lozinka za uključivanje
Postavite lozinku kada je Power On By Keyboard (Uključivanje tipkovnicom) postavljeno na Password (Lozinka).
Pritisnite <Enter> na ovoj stavci i postavite lozinku s do 5 znakova, a zatim pritisnite <Enter> za prihvaćanje. Za uključivanje sustava unesite lozinku i pritisnite <Enter>.
Napomena: Da biste otkazali lozinku, pritisnite <Enter> na ovoj stavci. Kada se zatraži lozinka, ponovno pritisnite <Enter> bez unosa lozinke da biste izbrisali postavke lozinke.
Uključivanje mišem
Omogućuje uključivanje sustava pomoću događaja buđenja PS/2 miša.
Napomena: Da biste koristili ovu funkciju, potreban vam je ATX izvor napajanja koji osigurava najmanje 1A na +5VSB izvodu.

Onemogućeno	Onemogućuje ovu funkciju. (Zadano)
Pomak	Pomaknite miš da biste uključili sustav.
Dvostruki klik	Dvaput kliknite lijevu tipku miša da biste uključili sustav.

ErP
Određuje hoće li sustav trošiti najmanje energije u stanju S5 (gašenje). (Zadano: Onemogućeno)
Napomena: Kada je ova stavka postavljena na Enabled (Omogućeno), sljedeće funkcije neće biti dostupne: Nastavak pomoću alarma, uključivanje mišem i uključivanje tipkovnicom.
Soft-Off pomoću PWR-BTTN
Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću gumba za napajanje.
Instant-Off (Trenutno isključivanje) Pritisnite gumb za napajanje i sustav će se odmah isključiti. (Zadano) Delay 4 Sec. (Odgoda 4 sek.) Pritisnite i držite gumb za napajanje 4 sekunde da biste isključili sustav. Ako se gumb za napajanje pritisne kraće od 4 sekunde, sustav će ući u stanje mirovanja.
Nastavak pomoću alarma
Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno) Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
Wake up day (Dan buđenja): Uključite sustav u određeno vrijeme svaki dan ili određenog dana u mjesecu.
Wake up hour/minute/second (Sat/minuta/sekunda buđenja): Postavite vrijeme u koje će se sustav automatski uključiti.
Napomena: Kada koristite ovu funkciju, izbjegavajte neadekvatno gašenje iz operativnog sustava ili uklanjanje AC napajanja, inače postavke možda neće biti učinkovite.
Opterećenje napajanja
Omogućuje ili onemogućuje lažno opterećenje. Kada je izvor napajanja pri niskom opterećenju, aktivirat će se samozaštita koja će uzrokovati gašenje ili kvar. Ako se to dogodi, postavite na Enabled (Omogućeno). Auto omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Automatski)
CEC 2019 Ready
Omogućuje vam da odaberete hoćete li dopustiti sustavu da prilagodi potrošnju energije kada je u stanju gašenja, mirovanja ili čekanja kako bi se uskladio sa standardima CEC (California Energy Commission) 2019. (Zadano: Onemogućeno)
RC6 (Render Standby)
Omogućuje vam da odredite hoćete li dopustiti ugrađenoj grafici da uđe u stanje čekanja kako bi se smanjila potrošnja energije. (Zadano: Omogućeno)

Spremi & izađi

Spremi i izađi iz postavki
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da). Time se spremaju promjene u CMOS i izlazi iz programa BIOS Setup. Odaberite No (Ne) ili pritisnite <Esc> za povratak na glavni izbornik BIOS Setup.
Izađi bez spremanja
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da). Time se izlazi iz BIOS Setup bez spremanja promjena napravljenih u BIOS Setup u CMOS. & Učitaj optimizirane zadane postavke
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da) za učitavanje optimalnih zadanih postavki BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja vrijednosti CMOS-a.
Boot Override
Omogućuje vam da odaberete uređaj za neposredno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Yes (Da) za potvrdu. Vaš će se sustav automatski ponovno pokrenuti i pokrenuti s tog uređaja.
Spremi profile
Ova vam funkcija omogućuje spremanje trenutnih postavki BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Setup Profile 1 ~ Setup Profile 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Select File in HDD/FDD/USB (Odaberi datoteku u HDD/FDD/USB) da biste spremili profil na svoj uređaj za pohranu.
Učitaj profile
Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete upotrijebiti ovu funkciju za učitavanje postavki BIOS-a iz prethodno stvorenog profila, bez gnjavaže ponovnog konfiguriranja postavki BIOS-a. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> za dovršetak. Možete odabrati Select File in HDD/FDD/USB (Odaberi datoteku u HDD/FDD/USB) da biste unijeli profil prethodno stvoren s vašeg uređaja za pohranu ili učitali profil koji je automatski stvorio BIOS, kao što je vraćanje postavki BIOS-a na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).

Instalacija upravljačkih programa

Prije instaliranja upravljačkih programa, prvo instalirajte operativni sustav.
Nakon instaliranja operativnog sustava, umetnite disk s upravljačkim programima matične ploče u optički pogon. Kliknite na poruku "Dodirnite da biste odabrali što se događa s ovim diskom" u gornjem desnom kutu zaslona i odaberite "PokreniRun.exe." (Ili idite na Moje računalo, dvaput kliknite optički pogon i pokrenite program Run.exe.)

"Xpress Install" (Xpress instalacija) automatski će skenirati vaš sustav i zatim navesti sve upravljačke programe koje se preporučuje instalirati. Možete kliknuti gumb Xpress Install i "Xpress Install" (Xpress instalacija) će instalirati sve odabrane upravljačke programe. Ili kliknite strelicu ikonu za pojedinačno instaliranje upravljačkih programa koji su vam potrebni.

Posjetite web stranicu GIGABYTE za više informacija o softveru.

Posjetite web stranicu GIGABYTE za više informacija o rješavanju problema.

Identifikacija revizije vaše matične ploče
Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" (REV: 1.0) znači da je revizija matične ploče 1.0. Provjerite reviziju matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili kada tražite tehničke informacije.
Primjer:
Identifikacija revizije vaše matične ploče
