Εγχειρίδιο Gigabyte H310M DS2

Περιεχόμενα

1 Διάταξη μητρικής πλακέτας H310M DS2
2 Εγκατάσταση Υλικού
3 Ρύθμιση BIOS
4 Εγκατάσταση Drivers
5 Λήψη εγχειριδίου
6 Σε άλλες γλώσσες

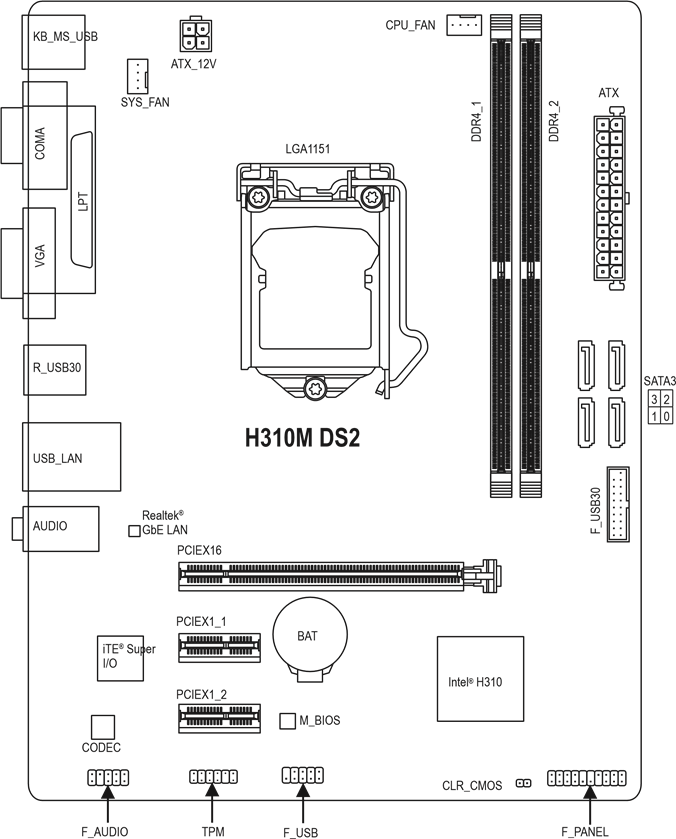

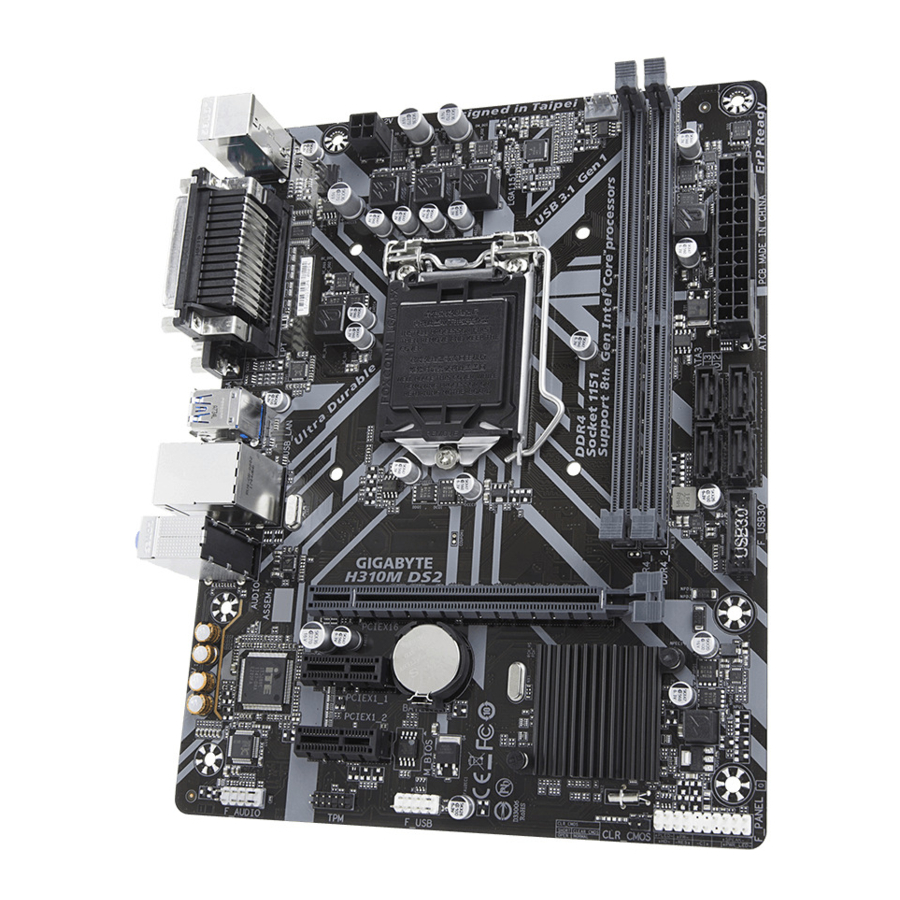

Διάταξη μητρικής πλακέτας H310M DS2

Διάταξη μητρικής πλακέτας

Περιεχόμενα συσκευασίας

Μητρική πλακέτα H310M DS2
Δίσκος οδηγών μητρικής πλακέτας
Δύο καλώδια SATA
Εγχειρίδιο χρήστη
Θωράκιση I/O

* Τα παραπάνω περιεχόμενα του κουτιού είναι μόνο για αναφορά και τα πραγματικά αντικείμενα εξαρτώνται από τη συσκευασία του προϊόντος που θα προμηθευτείτε. Τα περιεχόμενα του κουτιού υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Σειριακός Αριθμός) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
Να αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
Όταν συνδέετε εξαρτήματα υλικού στους εσωτερικούς συνδετήρες της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικά καλώδια ή συνδετήρες.
Είναι καλύτερο να φοράτε έναν καρπό ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε καρπό ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω σε ένα αντιστατικό ταμπόν ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι συνδετήρες τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέψετε στις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν τοποθετηθεί στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανώμαλη επιφάνεια.
Μην τοποθετείτε το σύστημα του υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διαδικασία εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
Εάν δεν είστε βέβαιοι για οποιοδήποτε βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης τροφοδοσίας ή μια πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης και/ή γείωσης.

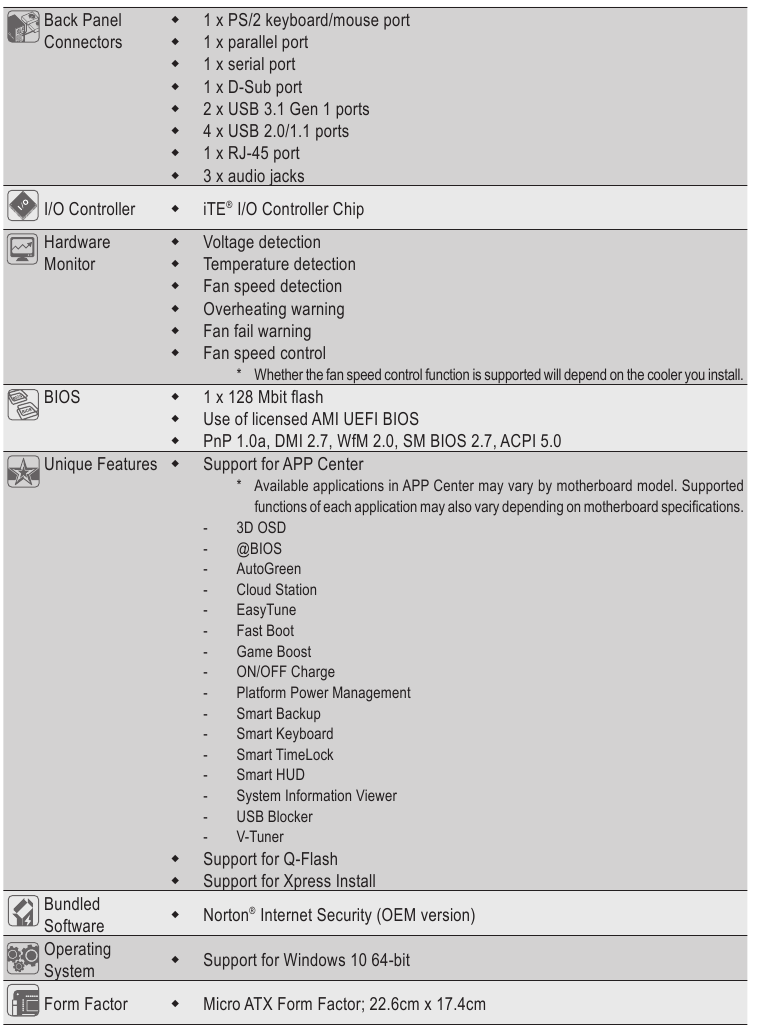

Προδιαγραφές Προϊόντος

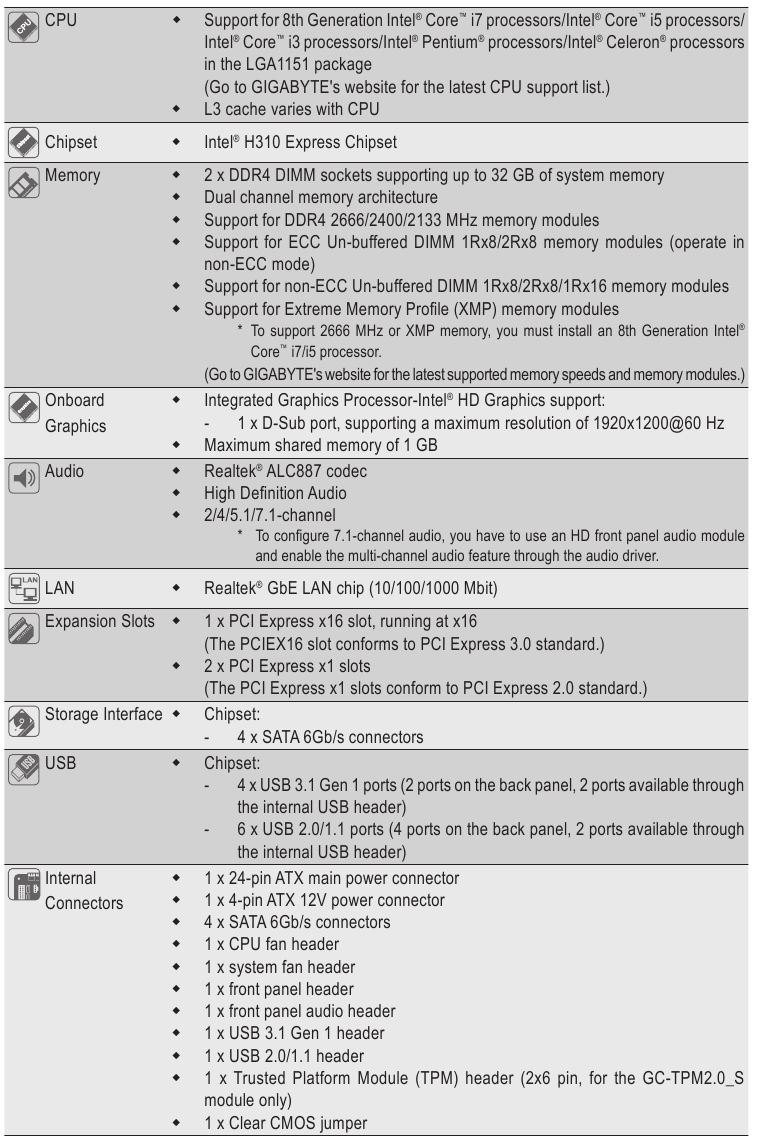

Προδιαγραφές Προϊόντος - Πίνακας 1

* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

Επισκεφτείτε την ιστοσελίδα της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης και SSD.

Επισκεφτείτε τη σελίδα Support\Utility List στην ιστοσελίδα της GIGABYTE για να κατεβάσετε την τελευταία έκδοση των εφαρμογών.

Εγκατάσταση της CPU

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Μεταβείτε στην ιστοσελίδα της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποφύγετε ζημιά στο υλικό.
Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να εισαχθεί εάν έχει λανθασμένο προσανατολισμό. (Ή μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα κλειδιά ευθυγράμμισης στην υποδοχή CPU.)
Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
Μην ενεργοποιήσετε τον υπολογιστή εάν δεν είναι εγκατεστημένο το ψυγείο CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά της CPU.
Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας του διαύλου συστήματος πέρα από τις προδιαγραφές υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν επιθυμείτε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

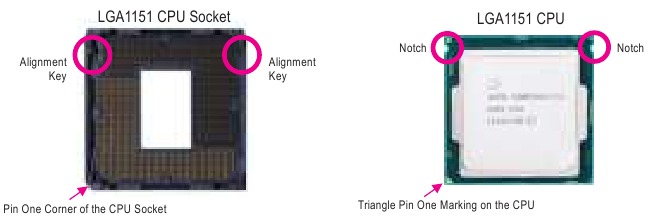

Εγκατάσταση της CPU
Εντοπίστε τα κλειδιά ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.

Μην αφαιρέσετε το κάλυμμα της υποδοχής CPU πριν εισαγάγετε την CPU. Μπορεί να αποσπαστεί από την πλάκα φόρτωσης αυτόματα κατά τη διαδικασία επανασύμπλεξης του μοχλού αφού εισαγάγετε την CPU.

Εγκατάσταση της Μνήμης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται να χρησιμοποιείται μνήμη ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Μεταβείτε στην ιστοσελίδα της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο προς μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση Μνήμης Διπλού Καναλιού
Αυτή η μητρική πλακέτα παρέχει δύο υποδοχές μνήμης και υποστηρίζει την Τεχνολογία Διπλού Καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης Διπλού Καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης της μνήμης.
Επισκεφτείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

Οι δύο υποδοχές μνήμης DDR4 χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει μία υποδοχή μνήμης ως εξής:
Κανάλι A: DDR4_1
Κανάλι B: DDR4_2
Λόγω περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία Διπλού Καναλιού.

Η λειτουργία Διπλού Καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
Όταν ενεργοποιείτε τη λειτουργία Διπλού Καναλιού με δύο μονάδες μνήμης, συνιστάται να χρησιμοποιείται μνήμη ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.

Εγκατάσταση μιας Κάρτας Επέκτασης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνοδεύει την κάρτα επέκτασης.
Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποφύγετε ζημιά στο υλικό.

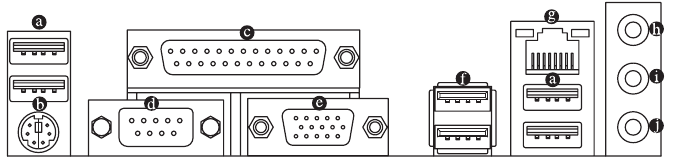

Συνδέσεις στην πίσω πλευρά

Θύρα USB 2.0/1.1
Η θύρα USB υποστηρίζει τις προδιαγραφές USB 2.0/1.1. Χρησιμοποιήστε αυτή τη θύρα για συσκευές USB.
Θύρα πληκτρολογίου/ποντικιού PS/2
Χρησιμοποιήστε αυτή τη θύρα για να συνδέσετε ένα ποντίκι ή πληκτρολόγιο PS/2.
Παράλληλη θύρα
Χρησιμοποιήστε την παράλληλη θύρα για να συνδέσετε συσκευές όπως έναν εκτυπωτή, σαρωτή κ.λπ. Η παράλληλη θύρα ονομάζεται επίσης θύρα εκτυπωτή.
Σειριακή θύρα
Χρησιμοποιήστε τη σειριακή θύρα για να συνδέσετε συσκευές όπως ποντίκι, μόντεμ ή άλλα περιφερειακά.
Θύρα D-Sub
Η θύρα D-Sub υποστηρίζει μια υποδοχή D-Sub 15 ακίδων και υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz (οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται). Συνδέστε μια οθόνη που υποστηρίζει σύνδεση D-Sub σε αυτήν τη θύρα.
Θύρα USB 3.1 Gen 1
Η θύρα USB 3.1 Gen 1 υποστηρίζει τις προδιαγραφές USB 3.1 Gen 1 και είναι συμβατή με τις προδιαγραφές USB 2.0. Χρησιμοποιήστε αυτή τη θύρα για συσκευές USB.

Θύρα RJ-45 LAN
Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Διαδίκτυο με ρυθμό δεδομένων έως και 1 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.

LED σύνδεσης/ταχύτητας:

Κατάσταση	Περιγραφή
Πορτοκαλί	Ρυθμός δεδομένων 1 Gbps
Πράσινο	Ρυθμός δεδομένων 100 Mbps
Απενεργοποίηση	Ρυθμός δεδομένων 10 Mbps

LED δραστηριότητας:

Κατάσταση	Περιγραφή
Αναβοσβήνει	Εκτελείται μετάδοση ή λήψη δεδομένων
Απενεργοποίηση	Δεν εκτελείται μετάδοση ή λήψη δεδομένων

Είσοδος γραμμής/Έξοδος πίσω ηχείου (μπλε)
Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια μονάδα οπτικού δίσκου, walkman κ.λπ.
Έξοδος γραμμής/Έξοδος μπροστινού ηχείου (πράσινο)
Η υποδοχή εξόδου γραμμής. Για καλύτερη ποιότητα ήχου, συνιστάται να συνδέσετε τα ακουστικά/ηχεία σας σε αυτήν την υποδοχή (τα πραγματικά εφέ ενδέχεται να διαφέρουν ανάλογα με τη συσκευή που χρησιμοποιείται).

Είσοδος μικροφώνου/Έξοδος ηχείου κέντρου/υπογούφερ (ροζ)
Η υποδοχή εισόδου μικροφώνου.
Διαμορφώσεις υποδοχής ήχου:

Υποδοχή	Ακουστικά/ 2 καναλιών	4 καναλιών	6 καναλιών	8 καναλιών
Είσοδος γραμμής/Έξοδος πίσω ηχείου
Έξοδος γραμμής/Έξοδος μπροστινού ηχείου
Είσοδος μικροφώνου/Έξοδος ηχείου κέντρου/υπογούφερ
Έξοδος γραμμής μπροστινού πίνακα/Έξοδος πλευρικού ηχείου

πληροφορίες Για να διαμορφώσετε ήχο 7.1 καναλιών, πρέπει να χρησιμοποιήσετε μια μονάδα ήχου HD μπροστινού πίνακα και να ενεργοποιήσετε τη δυνατότητα ήχου πολλαπλών καναλιών μέσω του προγράμματος οδήγησης ήχου.

Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια υποδοχή του πίσω πίνακα, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
Όταν αφαιρείτε το καλώδιο, τραβήξτε το ίσια έξω από την υποδοχή. Μην το κουνάτε από τη μία πλευρά στην άλλη για να αποφύγετε ένα βραχυκύκλωμα μέσα στην υποδοχή του καλωδίου.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.

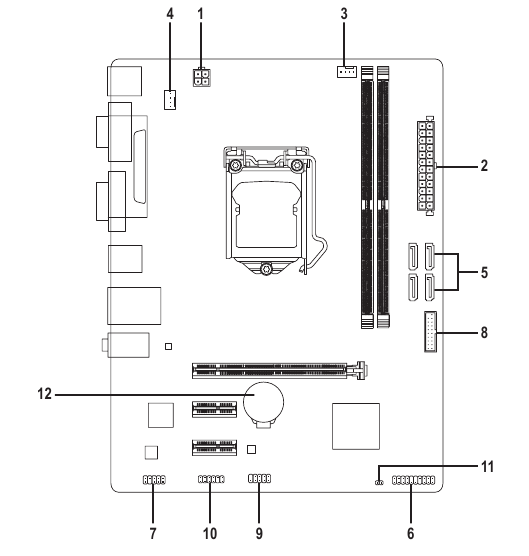

Εσωτερικές Συνδέσεις

ATX_12V
ATX
CPU_FAN
SYS_FAN
SATA3 0/1/2/3
F_PANEL

F_AUDIO
F_USB30
F_USB
TPM
CLR_CMOS
BAT

Διαβάστε τις παρακάτω οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

Πρώτα βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις συνδέσεις που θέλετε να συνδέσετε.
Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
Αφού εγκαταστήσετε τη συσκευή και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

ATX_12V/ATX (Υποδοχή τροφοδοσίας 2x2 12V και κύρια υποδοχή τροφοδοσίας 2x12)
Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή τροφοδοσία σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει αδιάβροχο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας με τη σωστή κατεύθυνση.
Η υποδοχή τροφοδοσίας 12V τροφοδοτεί κυρίως την CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.
πληροφορίες Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση ενός τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500W ή μεγαλύτερη). Εάν χρησιμοποιηθεί ένα τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

ATX_12V:

Αρ. ακίδας	Ορισμός
1	GND
2	GND
3	+12V
4	+12V

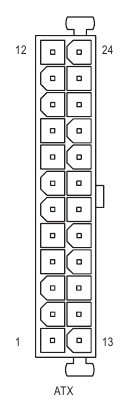

ATX:

Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Only for 2x12-pin ATX)	23	+5V (Only for 2x12-pin ATX)
12	3.3V (Only for 2x12-pin ATX)	24	GND (Only for 2x12-pin ATX)

CPU_FAN/SYS_FAN (Κεφαλίδες ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αδιάβροχο σχέδιο εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.

Αρ. ακίδας	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Sense
4	Έλεγχος ταχύτητας PWM

Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια του ανεμιστήρα στις κεφαλίδες του ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις κεφαλίδες.

SATA3 0/1/2/3 (Συνδέσεις SATA 6Gb/s)
Οι συνδέσεις SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με το πρότυπο SATA 3Gb/s και SATA 1.5Gb/s. Κάθε σύνδεση SATA υποστηρίζει μία μόνο συσκευή SATA.

Αρ. ακίδας	Ορισμός
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Για να ενεργοποιήσετε τη δυνατότητα hot-plugging για τις θύρες SATA, ανατρέξτε στο κεφάλαιο "BIOS Setup" (Ρύθμιση BIOS), "Peripherals\SATA And RST Configuration" (Περιφερειακά\Ρύθμιση SATA και RST), για περισσότερες πληροφορίες.

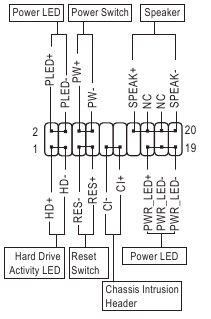

F_PANEL (Επικεφαλίδα μπροστινού πίνακα)
Συνδέστε τον διακόπτη λειτουργίας, τον διακόπτη επαναφοράς, το ηχείο, τον διακόπτη/αισθητήρα εισβολής στο περίβλημα και την ένδειξη κατάστασης συστήματος στο περίβλημα σε αυτήν την επικεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και τις αρνητικές ακίδες πριν συνδέσετε τα καλώδια.
F_PANEL

PLED/PWR_LED (LED λειτουργίας):
Συνδέεται στην ένδειξη κατάστασης λειτουργίας στην μπροστινή πλευρά του περιβλήματος. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).

Κατάσταση συστήματος LED

S0 Ενεργοποίηση

S3/S4/S5 Απενεργοποίηση
PW (Διακόπτης λειτουργίας):
Συνδέεται στον διακόπτη λειτουργίας στην μπροστινή πλευρά του περιβλήματος. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη λειτουργίας (ανατρέξτε στο κεφάλαιο "Ρύθμιση BIOS", "Λειτουργία", για περισσότερες πληροφορίες).
SPEAK (Ηχείο):
Συνδέεται στο ηχείο στην μπροστινή πλευρά του περιβλήματος. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκπέμποντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα απλό σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
HD (LED δραστηριότητας σκληρού δίσκου):
Συνδέεται στην λυχνία LED δραστηριότητας του σκληρού δίσκου στην μπροστινή πλευρά του περιβλήματος. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή εγγράφει δεδομένα.
RES (Διακόπτης επαναφοράς):
Συνδέεται στον διακόπτη επαναφοράς στην μπροστινή πλευρά του περιβλήματος. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής "παγώσει" και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
CI (Επικεφαλίδα εισβολής στο περίβλημα):
Συνδέεται στον διακόπτη/αισθητήρα εισβολής περιβλήματος στο περίβλημα που μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του περιβλήματος. Αυτή η λειτουργία απαιτεί ένα περίβλημα με διακόπτη/αισθητήρα εισβολής περιβλήματος.
NC: Καμία σύνδεση.
Η σχεδίαση του μπροστινού πίνακα ενδέχεται να διαφέρει ανάλογα με το περίβλημα. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη λειτουργίας, διακόπτη επαναφοράς, λυχνία LED λειτουργίας, λυχνία LED δραστηριότητας σκληρού δίσκου, ηχείο κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του περιβλήματός σας σε αυτήν την επικεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων έχουν αντιστοιχιστεί σωστά.

F_AUDIO (Επικεφαλίδα ήχου μπροστινού πίνακα)
Η επικεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του περιβλήματός σας σε αυτήν την επικεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας αντιστοιχούν στις αντιστοιχίσεις ακίδων της επικεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της επικεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και θα την καταστρέψει.
F_AUDIO

Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Ορισμένα περιβλήματα παρέχουν μια μονάδα ήχου μπροστινού πίνακα που διαθέτει ξεχωριστούς συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του περιβλήματος.

F_USB30 (Επικεφαλίδα USB 3.1 Gen 1)
Η επικεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.1 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για την αγορά της προαιρετικής πρόσοψης 3,5" που παρέχει δύο θύρες USB 3.1 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
F_USB30

Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

F_USB (Επικεφαλίδα USB 2.0/1.1)
Η επικεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 2.0/1.1. Κάθε επικεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
F_USB

Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	Τροφοδοσία (5V)	6	USB DY+
2	Τροφοδοσία (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

Μην συνδέετε το καλώδιο βραχίονα IEEE 1394 (2x5 ακίδων) στην κεφαλίδα USB 2.0/1.1.
Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.

TPM (Επικεφαλίδα Trusted Platform Module)
Μπορείτε να συνδέσετε ένα TPM (Trusted Platform Module) σε αυτήν την επικεφαλίδα.
TPM

Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	No Pin	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

CLR_CMOS (Clear CMOS Jumper)
Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να καθαρίσετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές του CMOS στις εργοστασιακές προεπιλογές. Για να διαγράψετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.

	Open: Normal
	Short: Clear CMOS Values

Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν διαγράψετε τις τιμές CMOS.
Μετά την επανεκκίνηση του συστήματος, μεταβείτε στην Εγκατάσταση BIOS για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults) ή διαμορφώστε χειροκίνητα τις ρυθμίσεις BIOS (ανατρέξτε στο κεφάλαιο "BIOS Setup," για διαμορφώσεις BIOS).

BAT (Battery)
Η μπαταρία παρέχει ρεύμα για να διατηρήσει τις τιμές (όπως διαμορφώσεις BIOS, πληροφορίες ημερομηνίας και ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο ή οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.
Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:

Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
Αφαιρέστε προσεκτικά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
Αντικαταστήστε την μπαταρία.
Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.

Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα λανθασμένο μοντέλο.
Επικοινωνήστε με το μέρος αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
Οι χρησιμοποιημένες μπαταρίες πρέπει να υποβάλλονται σε επεξεργασία σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

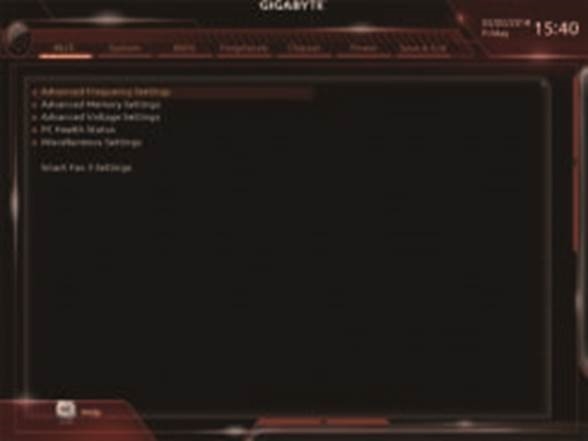

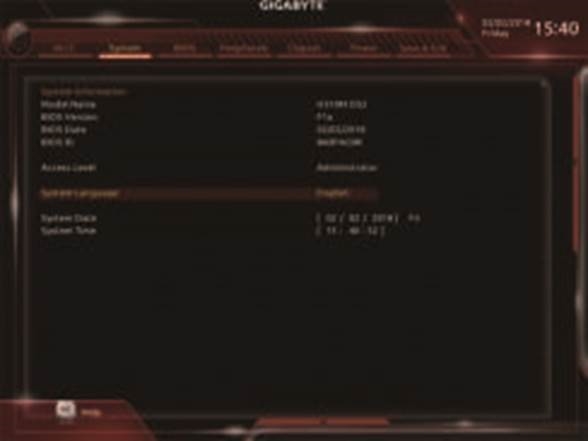

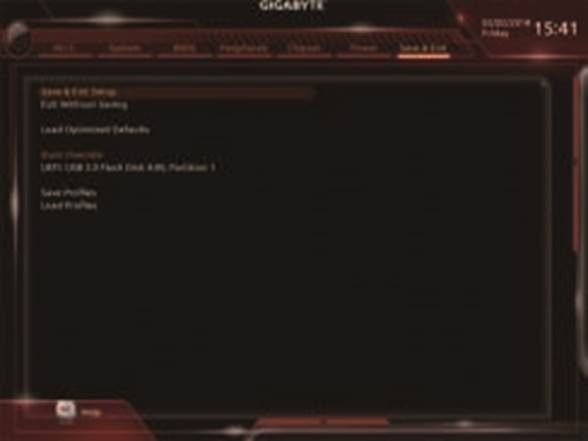

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης BIOS που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.
Όταν απενεργοποιείται η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.
Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης του BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιείται η τροφοδοσία.
Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το @BIOS.

Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows και το οποίο αναζητά και κατεβάζει την πιο πρόσφατη έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.

Επειδή το φλας BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε φλας το BIOS. Για να κάνετε φλας το BIOS, κάντε το με προσοχή. Η ανεπαρκής ανανέωση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ανεπαρκής τροποποίηση των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, δοκιμάστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/clear CMOS για τον τρόπο διαγραφής των τιμών CMOS.)

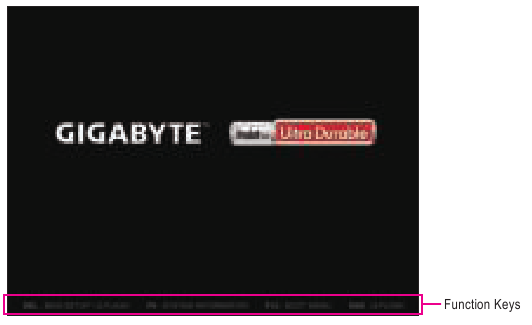

Οθόνη εκκίνησης

Η ακόλουθη οθόνη με το λογότυπο εκκίνησης θα εμφανιστεί κατά την εκκίνηση του υπολογιστή. (Δείγμα έκδοσης BIOS: F1a)

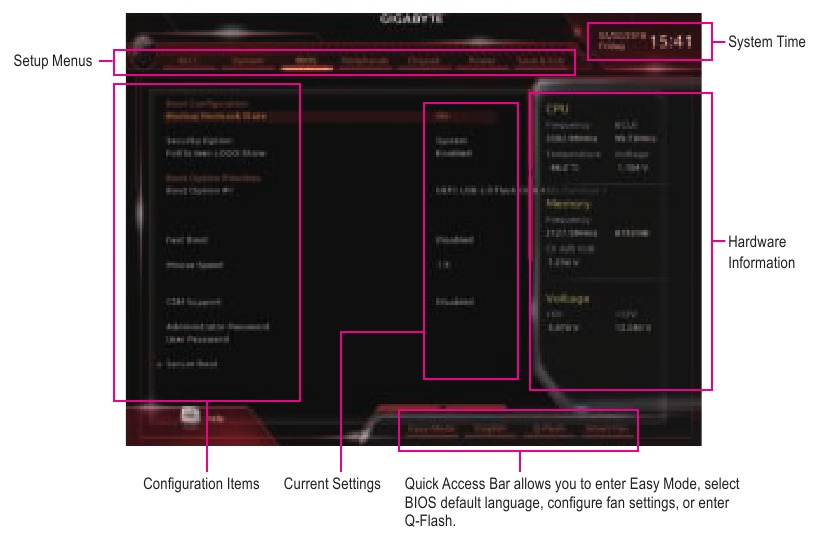

Οθόνη εκκίνησης
Υπάρχουν δύο διαφορετικές λειτουργίες BIOS ως εξής και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για να κάνετε εναλλαγή μεταξύ των δύο λειτουργιών. Η λειτουργία Classic Setup παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Ή μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε. Η λειτουργία Easy Mode επιτρέπει στους χρήστες να βλέπουν γρήγορα τις τρέχουσες πληροφορίες του συστήματός τους ή να κάνουν προσαρμογές για βέλτιστη απόδοση. Στην Easy Mode, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης.

πληροφορίες

Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults για να επαναφέρετε το σύστημά σας στις προεπιλογές του.
Τα μενού ρύθμισης BIOS που περιγράφονται σε αυτό το κεφάλαιο είναι μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.

Λειτουργικά πλήκτρα Classic Setup

<><>	Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα μενού ρύθμισης
<><>	Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα στοιχείο διαμόρφωσης σε ένα μενού
<Enter>	Εκτελέστε εντολή ή εισέλθετε σε ένα μενού
<+>/<Page Up>	Αυξήστε την αριθμητική τιμή ή κάντε αλλαγές
<->/<Page Down>	Μειώστε την αριθμητική τιμή ή κάντε αλλαγές
<F1>	Εμφάνιση περιγραφών των λειτουργικών πλήκτρων
<F2>	Μετάβαση στην Easy Mode
<F5>	Επαναφορά των προηγούμενων ρυθμίσεων BIOS για τα τρέχοντα υπομενού
<F7>	Φόρτωση των βελτιστοποιημένων προεπιλεγμένων ρυθμίσεων BIOS για τα τρέχοντα υπομενού
<F8>	Πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash
<F9>	Εμφάνιση πληροφοριών συστήματος
<F10>	Αποθηκεύστε όλες τις αλλαγές και κλείστε το πρόγραμμα ρύθμισης BIOS
<F12>	Αποτυπώστε την τρέχουσα οθόνη ως εικόνα και αποθηκεύστε την στη μονάδα USB
<Esc>	Κύριο μενού: Έξοδος από το πρόγραμμα ρύθμισης BIOS Υπομενού: Έξοδος από το τρέχον υπομενού

M.I.T.

Εάν το σύστημα θα λειτουργεί σταθερά με τις ρυθμίσεις overclock/υπέρτασης που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η λανθασμένη εκτέλεση overclock/υπέρτασης μπορεί να οδηγήσει σε ζημιά στην CPU, στο chipset ή στη μνήμη και να μειώσει τη ωφέλιμη διάρκεια ζωής αυτών των εξαρτημάτων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη τροποποίηση των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, διαγράψτε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)

Advanced Frequency Settings (Ρυθμίσεις Σύνθετης Συχνότητας)
Host Clock Value (Τιμή Ρολογιού Κεντρικού Υπολογιστή)
Εμφανίζει την τρέχουσα συχνότητα λειτουργίας Host Clock.
Graphics Slice Ratio ^{(Σημείωση)}
Σας επιτρέπει να ορίσετε την αναλογία Graphics Slice.
Graphics UnSlice Ratio ^{(Σημείωση)}
Σας επιτρέπει να ορίσετε την αναλογία Graphics UnSlice.
CPU Clock Ratio (Αναλογία Ρολογιού CPU)
Σας επιτρέπει να αλλάξετε την αναλογία ρολογιού για την εγκατεστημένη CPU. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη.
CPU Frequency (Συχνότητα CPU)
Εμφανίζει την τρέχουσα συχνότητα λειτουργίας CPU.
FCLK Frequency for Early Power On (Συχνότητα FCLK για Έγκαιρη Ενεργοποίηση)
Σας επιτρέπει να ορίσετε τη συχνότητα FCLK. Οι επιλογές είναι: Normal(800Mhz) (Κανονική(800Mhz)), 1GHz, 400MHz. (Προεπιλογή: 1GHz)

Advanced CPU Core Settings (Ρυθμίσεις Σύνθετου Πυρήνα CPU)

CPU Clock Ratio (Αναλογία Ρολογιού CPU), CPU Frequency (Συχνότητα CPU), FCLK Frequency for Early Power On (Συχνότητα FCLK για Έγκαιρη Ενεργοποίηση)
Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού Advanced Frequency Settings (Ρυθμίσεις Σύνθετης Συχνότητας).
(Σημείωση) Αυτό το στοιχείο είναι παρόν μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτή τη δυνατότητα. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές δυνατότητες των CPU Intel^®, επισκεφθείτε την ιστοσελίδα της Intel.

AVX Offset (Αντιστάθμιση AVX) (Σημείωση)
Η αντιστάθμιση AVX είναι η αρνητική αντιστάθμιση της αναλογίας AVX.

Uncore Ratio (Αναλογία Uncore)
Σας επιτρέπει να ορίσετε την αναλογία CPU Uncore. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που χρησιμοποιείται.

Uncore Frequency (Συχνότητα Uncore)
Εμφανίζει την τρέχουσα συχνότητα CPU Uncore.

CPU Flex Ratio Override (Παράκαμψη Αναλογίας CPU Flex)
Ενεργοποιεί ή απενεργοποιεί την αναλογία CPU Flex. Η μέγιστη αναλογία ρολογιού CPU θα βασίζεται στην τιμή CPU Flex Ratio Settings (Ρυθμίσεις Αναλογίας CPU Flex) εάν το CPU Clock Ratio (Αναλογία Ρολογιού CPU) έχει οριστεί σε Auto (Αυτόματα). (Προεπιλογή: Απενεργοποιημένο)

CPU Flex Ratio Settings (Ρυθμίσεις Αναλογίας CPU Flex)
Σας επιτρέπει να ορίσετε την αναλογία CPU Flex. Το ρυθμιζόμενο εύρος μπορεί να διαφέρει ανάλογα με την CPU.

Intel(R) Turbo Boost Technology ^{(Σημείωση)}
Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε την τεχνολογία Intel^® CPU Turbo Boost. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))

Turbo Ratio ^{(Σημείωση)}
Σας επιτρέπει να ορίσετε τις αναλογίες CPU Turbo για διαφορετικό αριθμό ενεργών πυρήνων. Η επιλογή Auto (Αυτόματα) ορίζει τις αναλογίες CPU Turbo σύμφωνα με τις προδιαγραφές της CPU. (Προεπιλογή: Auto (Αυτόματα))

Power Limit TDP (Watts) / Power Limit Time (Χρονικό Όριο Ισχύος (Watt) / Χρόνος Ορίου Ισχύος)
Σας επιτρέπει να ορίσετε το όριο ισχύος για τη λειτουργία CPU Turbo και πόσο χρόνο χρειάζεται για να λειτουργήσει στο καθορισμένο όριο ισχύος. Εάν η καθορισμένη τιμή υπερβεί, η CPU θα μειώσει αυτόματα τη συχνότητα του πυρήνα για να μειώσει την ισχύ. Η επιλογή Auto (Αυτόματα) ορίζει το όριο ισχύος σύμφωνα με τις προδιαγραφές της CPU. (Προεπιλογή: Auto (Αυτόματα))

Core Current Limit (Amps) (Όριο Ρεύματος Πυρήνα (Amps))
Σας επιτρέπει να ορίσετε ένα όριο ρεύματος για τη λειτουργία CPU Turbo. Όταν το ρεύμα CPU υπερβεί το καθορισμένο όριο ρεύματος, η CPU θα μειώσει αυτόματα τη συχνότητα του πυρήνα για να μειώσει το ρεύμα. Η επιλογή Auto (Αυτόματα) ορίζει το όριο ισχύος σύμφωνα με τις προδιαγραφές της CPU. (Προεπιλογή: Auto (Αυτόματα))

Turbo Per Core Limit Control ^{(Σημείωση)}
Σας επιτρέπει να ελέγχετε ξεχωριστά το όριο κάθε πυρήνα CPU. (Προεπιλογή: Auto (Αυτόματα))
No. of CPU Cores Enabled ^{(Σημείωση)}
Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων CPU που θα ενεργοποιήσετε σε μια CPU Intel^® πολλαπλών πυρήνων (ο αριθμός των πυρήνων CPU μπορεί να διαφέρει ανάλογα με την CPU). Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))

Hyper-Threading Technology ^{(Σημείωση)}
Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε την τεχνολογία πολλαπλών νημάτων όταν χρησιμοποιείτε μια CPU Intel^® που υποστηρίζει αυτή τη λειτουργία. Αυτή η δυνατότητα λειτουργεί μόνο για λειτουργικά συστήματα που υποστηρίζουν λειτουργία πολλαπλών επεξεργαστών. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))

Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^{(Σημείωση)}
Ενεργοποιεί ή απενεργοποιεί την Intel^® Speed Shift Technology. Η ενεργοποίηση αυτής της δυνατότητας επιτρέπει στον επεξεργαστή να αυξήσει πιο γρήγορα τη συχνότητα λειτουργίας του και στη συνέχεια βελτιώνει την ανταπόκριση του συστήματος. (Προεπιλογή: Auto (Αυτόματα))

CPU Enhanced Halt (C1E) ^{(Σημείωση)}
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Intel^® CPU Enhanced Halt (C1E), μια λειτουργία εξοικονόμησης ενέργειας CPU σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
(Σημείωση) Αυτό το στοιχείο είναι παρόν μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτή τη δυνατότητα. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές δυνατότητες των CPU Intel^®, επισκεφθείτε την ιστοσελίδα της Intel.

C3 State Support ^{(Σημείωση)}
Σας επιτρέπει να καθορίσετε εάν θα αφήσετε την CPU να εισέλθει σε λειτουργία C3 σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C3 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C1. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
C6/C7 State Support ^{(Σημείωση)}
Σας επιτρέπει να καθορίσετε εάν θα αφήσετε την CPU να εισέλθει σε λειτουργία C6/C7 σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C6/C7 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C3. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
C8 State Support ^{(Σημείωση)}
Σας επιτρέπει να καθορίσετε εάν θα αφήσετε την CPU να εισέλθει σε λειτουργία C8 σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C8 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C6/C7. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
C10 State Support ^{(Σημείωση)}
Σας επιτρέπει να καθορίσετε εάν θα αφήσετε την CPU να εισέλθει σε λειτουργία C10 σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C10 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C8. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))

Package C State Limit ^{(Σημείωση)}
Σας επιτρέπει να καθορίσετε το όριο C-state για τον επεξεργαστή. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))

CPU Thermal Monitor ^{(Σημείωση)}
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Intel^® Thermal Monitor, μια λειτουργία προστασίας από υπερθέρμανση της CPU. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν όταν η CPU υπερθερμανθεί. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
Ring to Core offset (Down Bin)
Σας επιτρέπει να καθορίσετε εάν θα απενεργοποιήσετε τη λειτουργία αυτόματης μείωσης της αναλογίας CPU Ring. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))
CPU EIST Function ^{(Σημείωση)}
Ενεργοποιεί ή απενεργοποιεί την Enhanced Intel^® Speed Step Technology (EIST). Ανάλογα με τη φόρτωση της CPU, η τεχνολογία Intel^® EIST μπορεί να μειώσει δυναμικά και αποτελεσματικά την τάση και τη συχνότητα του πυρήνα της CPU για να μειώσει τη μέση κατανάλωση ενέργειας και την παραγωγή θερμότητας. Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματα))

Race To Halt (RTH) ^{(Σημείωση)}/Energy Efficient Turbo^{(Σημείωση)}
Ενεργοποιεί ή απενεργοποιεί τις ρυθμίσεις που σχετίζονται με την εξοικονόμηση ενέργειας της CPU.
Voltage Optimization (Βελτιστοποίηση Τάσης)
Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τη βελτιστοποίηση τάσης για να μειώσετε την κατανάλωση ενέργειας. (Προεπιλογή: Auto (Αυτόματα))

Hardware Prefetcher (Προεπιλογέας Υλικού)
Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τον προεπιλογέα υλικού για να προεπιλέξετε δεδομένα και οδηγίες από τη μνήμη στην cache. (Προεπιλογή: Auto (Αυτόματα))
(Σημείωση) Αυτό το στοιχείο είναι παρόν μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτή τη δυνατότητα. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές δυνατότητες των CPU Intel^®, επισκεφθείτε την ιστοσελίδα της Intel.

Adjacent Cache Line Prefetch (Προεπιλογή Γειτονικής Γραμμής Cache)
Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τον μηχανισμό προεπιλογής γειτονικής γραμμής cache που επιτρέπει στον επεξεργαστή να ανακτήσει τη ζητούμενη γραμμή cache καθώς και την επόμενη γραμμή cache. (Προεπιλογή: Auto (Αυτόματα))
Extreme Memory Profile (X.M.P.) ^{(Σημείωση)}
Επιτρέπει στο BIOS να διαβάσει τα δεδομένα SPD στην(ες) μονάδα(ες) μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένη.

Disabled (Απενεργοποιημένο)	Απενεργοποιεί αυτή τη λειτουργία. (Προεπιλογή)
Profile1 (Προφίλ 1)	Χρησιμοποιεί ρυθμίσεις Προφίλ 1.
Profile2 (Προφίλ 2) (Σημείωση)	Χρησιμοποιεί ρυθμίσεις Προφίλ 2.

Πολλαπλασιαστής μνήμης συστήματος
Σας επιτρέπει να ρυθμίσετε τον πολλαπλασιαστή μνήμης συστήματος. Το Auto (Αυτόματα) ρυθμίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD της μνήμης. (Προεπιλογή: Auto)
Ρολόι αναφοράς μνήμης
Σας επιτρέπει να ρυθμίσετε χειροκίνητα το ρολόι αναφοράς μνήμης. (Προεπιλογή: Auto)
Περίεργος λόγος μνήμης (100/133 ή 200/266)
Σας επιτρέπει να ρυθμίσετε χειροκίνητα το ρολόι αναφοράς μνήμης. (Προεπιλογή: Auto)
Συχνότητα μνήμης (MHz)
Η πρώτη τιμή συχνότητας μνήμης είναι η κανονική συχνότητα λειτουργίας της μνήμης που χρησιμοποιείται. η δεύτερη είναι η συχνότητα μνήμης που προσαρμόζεται αυτόματα σύμφωνα με τις ρυθμίσεις System Memory Multiplier (Πολλαπλασιαστής μνήμης συστήματος).

Ρυθμίσεις για προχωρημένους για τη μνήμη

Extreme Memory Profile (X.M.P.) ^{(Σημείωση)}, System Memory Multiplier (Πολλαπλασιαστής μνήμης συστήματος), Memory Ref Clock (Ρολόι αναφοράς μνήμης), Memory Odd Ratio (Περίεργος λόγος μνήμης) (100/133 ή 200/266), Memory Frequency (Συχνότητα μνήμης) (MHz)
Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού Advanced Frequency Settings (Ρυθμίσεις προηγμένης συχνότητας).
Memory Boot Mode ^{(Σημείωση)}
Παρέχει μεθόδους ανίχνευσης και εκπαίδευσης μνήμης.

Auto	Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή)
Normal	Το BIOS εκτελεί αυτόματα εκπαίδευση μνήμης. Λάβετε υπόψη ότι εάν το σύστημα καταστεί ασταθές ή μη εκκινήσιμο, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/εκκαθάρισης CMOS για τον τρόπο εκκαθάρισης των τιμών CMOS.)
Enable Fast Boot	S κιπ ανίχνευση και εκπαίδευση μνήμης σε ορισμένα συγκεκριμένα κριτήρια για ταχύτερη μνήμη εκκίνηση.
Disable Fast Boot	Ανίχνευση και εκπαίδευση μνήμης σε κάθε εκκίνηση.

Χρονισμός μνήμης σε πραγματικό χρόνο
Σας επιτρέπει να ρυθμίσετε με ακρίβεια τους χρονισμούς μνήμης μετά το στάδιο του BIOS. (Προεπιλογή: Auto)
Ρυθμίσεις βελτίωσης μνήμης
Παρέχει πολλές ρυθμίσεις βελτίωσης απόδοσης μνήμης: Normal (κανονική απόδοση), Relax OC, Enhanced Stability (Ενισχυμένη σταθερότητα) και Enhanced Performance (Ενισχυμένη απόδοση). (Προεπιλογή: Normal)
Λειτουργία χρονισμού μνήμης
Τα Manual (Χειροκίνητα) και Advanced Manual (Προηγμένα χειροκίνητα) επιτρέπουν τη διαμόρφωση των ρυθμίσεων Memory Multiplier Tweaker (Τσίμπημα πολλαπλασιαστή μνήμης), Channel Interleaving (Εναλλαγή καναλιών), Rank Interleaving (Εναλλαγή βαθμίδων) και χρονισμού μνήμης που ακολουθούν. Οι επιλογές είναι: Auto (αυτόματα) (προεπιλογή), Manual (χειροκίνητα), Advanced Manual (προηγμένα χειροκίνητα).
(Σημείωση) Αυτό το στοιχείο είναι παρόν μόνο όταν εγκαθιστάτε μια CPU και μια μονάδα μνήμης που υποστηρίζουν αυτήν τη δυνατότητα.
Τάση Profile DDR
Όταν χρησιμοποιείτε μια μη-XMP μονάδα μνήμης ή το Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης) έχει οριστεί σε Disabled (Απενεργοποιημένο), η τιμή εμφανίζεται σύμφωνα με τις προδιαγραφές της μνήμης σας. Όταν το Extreme Memory Profile (X.M.P.) (Προφίλ ακραίας μνήμης) έχει οριστεί σε Profile1 ή Profile2, η τιμή εμφανίζεται σύμφωνα με τα δεδομένα SPD στην μνήμη XMP.
Memory Multiplier Tweaker (Τσίμπημα πολλαπλασιαστή μνήμης)
Παρέχει διαφορετικά επίπεδα αυτόματου συντονισμού μνήμης. (Προεπιλογή: Auto)
Channel Interleaving (Εναλλαγή καναλιών)
Ενεργοποιεί ή απενεργοποιεί την εναλλαγή καναλιών μνήμης. Το Enabled (Ενεργοποιημένο) επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικά κανάλια της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Το Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
Rank Interleaving (Εναλλαγή βαθμίδων)
Ενεργοποιεί ή απενεργοποιεί την εναλλαγή βαθμίδων μνήμης. Το Enabled (Ενεργοποιημένο) επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικές βαθμίδες της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Το Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)

Δευτερεύοντες χρονισμοί μνήμης καναλιού A/B
Αυτό το υπομενού παρέχει ρυθμίσεις χρονισμού μνήμης για κάθε κανάλι μνήμης. Οι αντίστοιχες οθόνες ρύθμισης χρονισμού είναι διαμορφώσιμες μόνο όταν η Memory Timing Mode (Λειτουργία χρονισμού μνήμης) έχει οριστεί σε Manual (Χειροκίνητα) ή Advanced Manual (Προηγμένα χειροκίνητα). Σημείωση: Το σύστημά σας ενδέχεται να καταστεί ασταθές ή να αποτύχει η εκκίνηση μετά την πραγματοποίηση αλλαγών στους χρονισμούς μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας βελτιστοποιημένες προεπιλογές ή εκκαθαρίζοντας τις τιμές CMOS.
Ρυθμίσεις προηγμένης τάσης
Ρυθμίσεις προηγμένης ισχύος
Αυτή η ενότητα παρέχει επιλογές ελέγχου τάσης γραμμής φορτίου.
Έλεγχος τάσης πυρήνα CPU
Αυτή η ενότητα παρέχει επιλογές ελέγχου τάσης CPU.
Έλεγχος τάσης DRAM
Αυτή η ενότητα παρέχει επιλογές ελέγχου τάσης μνήμης.
Εσωτερικός έλεγχος VR
Αυτή η ενότητα παρέχει επιλογές ελέγχου τάσης VR.

Κατάσταση εύρυθμης λειτουργίας PC

Επαναφορά κατάστασης ανοίγματος θήκης

Disabled	Διατηρεί ή εκκαθαρίζει την εγγραφή της προηγούμενης κατάστασης παραβίασης πλαισίου. (Προεπιλογή)
Enabled	Εκκαθαρίζει την εγγραφή της προηγούμενης κατάστασης παραβίασης πλαισίου και το πεδίο Case Open (Άνοιγμα θήκης) θα θα εμφανίζει "No" (Όχι) στην επόμενη εκκίνηση.

Case Open (Άνοιγμα θήκης)
Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης παραβίασης πλαισίου που είναι συνδεδεμένη στην κεφαλίδα CI της μητρικής πλακέτας. Εάν αφαιρεθεί το κάλυμμα του πλαισίου του συστήματος, αυτό το πεδίο θα εμφανίσει "Yes" (Ναι), διαφορετικά θα εμφανίσει "No" (Όχι). Για να εκκαθαρίσετε την εγγραφή κατάστασης παραβίασης πλαισίου, ορίστε το Reset Case Open Status (Επαναφορά κατάστασης ανοίγματος θήκης) σε Enabled (Ενεργοποιημένο), αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.
Τάση CPU Vcore/CPU VCCSA/DRAM καναλιού A/B/+3,3V/+5V/+12V/CPU VAXG
Εμφανίζει τις τρέχουσες τάσεις του συστήματος.

Διάφορες ρυθμίσεις
Max Link Speed (Μέγιστη ταχύτητα συνδέσμου)
Σας επιτρέπει να ορίσετε τη λειτουργία των υποδοχών PCI Express σε Gen 1, Gen 2 ή Gen 3. Η πραγματική λειτουργία υπόκειται στην προδιαγραφή υλικού κάθε υποδοχής. Το Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
3DMark01 Enhancement (Βελτίωση 3DMark01)
Σας επιτρέπει να καθορίσετε εάν θα βελτιώσετε την απόδοση ορισμένων παλαιότερων συγκριτικών αξιολογήσεων. (Προεπιλογή: Disabled)

Smart Fan 5 Settings (Ρυθμίσεις Smart Fan 5) & Monitor (Οθόνη)
Σας επιτρέπει να επιλέξετε έναν στόχο για παρακολούθηση και να κάνετε περαιτέρω προσαρμογές. (Προεπιλογή: CPU FAN)
Fan Speed Control (Έλεγχος ταχύτητας ανεμιστήρα)
Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας του ανεμιστήρα και να ρυθμίσετε την ταχύτητα του ανεμιστήρα.

Normal	A επιτρέπει στον ανεμιστήρα να λειτουργεί σε διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να ρυθμίσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer (Πρόγραμμα προβολής πληροφοριών συστήματος) με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή)
Silent	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες.
Manual	Σας επιτρέπει να ελέγχετε την ταχύτητα του ανεμιστήρα στο γράφημα καμπύλης.
Full Speed	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες.

Fan Control Use Temperature Input (Έλεγχος ανεμιστήρα Χρήση εισόδου θερμοκρασίας)
Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.

Temperature Interval (Διάστημα θερμοκρασίας)
Σας επιτρέπει να επιλέξετε το διάστημα θερμοκρασίας για την αλλαγή ταχύτητας του ανεμιστήρα.

Fan Control Mode (Λειτουργία ελέγχου ανεμιστήρα)

Auto	Επιτρέπει στο BIOS να ανιχνεύσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα/αντλίας και να ορίσει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή)
Voltage	Η λειτουργία τάσης συνιστάται για έναν ανεμιστήρα 3 ακίδων.
PWM	Η λειτουργία PWM συνιστάται για έναν ανεμιστήρα 4 ακίδων.

Fan Stop (Διακοπή ανεμιστήρα)
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία διακοπής του ανεμιστήρα. Μπορείτε να ορίσετε το όριο θερμοκρασίας χρησιμοποιώντας την καμπύλη θερμοκρασίας. Ο ανεμιστήρας σταματά να λειτουργεί όταν η θερμοκρασία είναι χαμηλότερη από το όριο. (Προεπιλογή: Disabled)

Temperature (Θερμοκρασία)
Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής στόχου.

Fan Speed (Ταχύτητα ανεμιστήρα)
Εμφανίζει τις τρέχουσες ταχύτητες του ανεμιστήρα.
Temperature Warning Control (Έλεγχος προειδοποίησης θερμοκρασίας)
Ορίζει το όριο προειδοποίησης για τη θερμοκρασία. Όταν η θερμοκρασία υπερβαίνει το όριο, το BIOS θα εκπέμψει προειδοποιητικό ήχο. Οι επιλογές είναι: Disabled (Απενεργοποιημένο) (προεπιλογή), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.

Fan Fail Warning (Προειδοποίηση αστοχίας ανεμιστήρα)
Επιτρέπει στο σύστημα να εκπέμψει προειδοποιητικό ήχο εάν ο ανεμιστήρας δεν είναι συνδεδεμένος ή αποτύχει. Ελέγξτε την κατάσταση του ανεμιστήρα ή τη σύνδεση του ανεμιστήρα όταν συμβεί αυτό. (Προεπιλογή: Disabled)

Σύστημα

Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο της μητρικής πλακέτας και την έκδοση του BIOS σας. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε χειροκίνητα την ώρα του συστήματος.
Επίπεδο πρόσβασης
Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Διαχειριστής.) Το επίπεδο διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. το επίπεδο χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.
Γλώσσα συστήματος
Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
Ημερομηνία συστήματος
Ορίζει την ημερομηνία του συστήματος. Η μορφή ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημέρα και έτος. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Μήνας, Ημέρα και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
Ώρα συστήματος
Ορίζει την ώρα του συστήματος. Η μορφή ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.

BIOS

Κατάσταση Bootup NumLock
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο του πληκτρολογίου μετά το POST. (Προεπιλογή: Ενεργοποίηση)
Επιλογή ασφαλείας
Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινεί το σύστημα ή μόνο όταν εισέρχεστε στο BIOS Setup. Μετά τη διαμόρφωση αυτού του στοιχείου, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Κωδικός πρόσβασης διαχειριστή/Κωδικός πρόσβασης χρήστη.

Setup	Απαιτείται κωδικός πρόσβασης μόνο για την είσοδο στο πρόγραμμα BIOS Setup.
Σύστημα	Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο BIOS Setup πρόγραμμα. (Προεπιλογή)

Εμφάνιση λογότυπου πλήρους οθόνης
Σας επιτρέπει να καθορίσετε αν θα εμφανίζεται το λογότυπο GIGABYTE κατά την εκκίνηση του συστήματος. Η επιλογή Απενεργοποίηση παραλείπει το λογότυπο GIGABYTE όταν ξεκινά το σύστημα. (Προεπιλογή: Ενεργοποίηση)
Προτεραιότητες επιλογών εκκίνησης
Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν μορφή GPT θα έχουν το πρόθεμα "UEFI:" στη λίστα συσκευών εκκίνησης. Για να κάνετε εκκίνηση από ένα λειτουργικό σύστημα που υποστηρίζει διαμέριση GPT, επιλέξτε τη συσκευή με πρόθεμα "UEFI:".
Ή αν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμέριση GPT, όπως τα Windows 7 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει το δίσκο εγκατάστασης των Windows 7 64-bit και έχει το πρόθεμα "UEFI:".
Προτεραιότητες BBS σκληρού δίσκου/μονάδας CD/DVD ROM/μονάδας δισκέτας/συσκευής δικτύου
Καθορίζει τη σειρά εκκίνησης για έναν συγκεκριμένο τύπο συσκευής, όπως σκληρούς δίσκους, μονάδες οπτικών δίσκων, μονάδες δισκέτας και συσκευές που υποστηρίζουν τη λειτουργία Boot from LAN κ.λπ. Πατήστε <Enter> σε αυτό το στοιχείο για να εισέλθετε στο υπομενού που παρουσιάζει τις συσκευές του ίδιου τύπου που είναι συνδεδεμένες. Αυτό το στοιχείο υπάρχει μόνο εάν έχει εγκατασταθεί τουλάχιστον μία συσκευή για αυτόν τον τύπο.
Γρήγορη εκκίνηση
Ενεργοποιεί ή απενεργοποιεί τη Γρήγορη εκκίνηση για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Η Εξαιρετικά γρήγορη παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Απενεργοποίηση)
Υποστήριξη SATA

Μόνο ο τελευταίος σκληρός δίσκος εκκίνησης	Εκτός από την προηγούμενη μονάδα δίσκου εκκίνησης, όλες οι συσκευές SATA απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Όλες οι συσκευές Sata	Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποίηση ή Εξαιρετικά γρήγορη.

Υποστήριξη VGA
Σας επιτρέπει να επιλέξετε τον τύπο του λειτουργικού συστήματος για εκκίνηση.

Αυτόματα	Ενεργοποιεί μόνο το legacy option ROM.
Πρόγραμμα οδήγησης EFI	Ενεργοποιεί το EFI option ROM. (Προεπιλογή)

Υποστήριξη USB

Απενεργοποιήθηκε	Όλες οι συσκευές USB απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Πλήρης αρχικοποίηση	Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST.
Μερική αρχικοποίηση	Ένα μέρος των συσκευών USB απενεργοποιείται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη εκκίνηση έχει οριστεί σε Ενεργοποίηση. Αυτή η λειτουργία απενεργοποιείται όταν η Γρήγορη εκκίνηση έχει οριστεί σε Εξαιρετικά γρήγορη.

Υποστήριξη συσκευών PS2

Απενεργοποιήθηκε	Όλες οι συσκευές PS/2 απενεργοποιούνται πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Ενεργοποιήθηκε	Όλες οι συσκευές PS/2 είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)

Υποστήριξη προγράμματος οδήγησης στοίβας NetWork

Απενεργοποιήθηκε	Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή)
Ενεργοποιήθηκε	Ενεργοποιεί την εκκίνηση από το δίκτυο.

Επόμενη εκκίνηση μετά από απώλεια ρεύματος AC

Κανονική εκκίνηση	Ενεργοποιεί την κανονική εκκίνηση κατά την επιστροφή του ρεύματος AC. (Προεπιλογή)
Γρήγορη εκκίνηση	Διατηρεί τις ρυθμίσεις Γρήγορης εκκίνησης κατά την επιστροφή του ρεύματος AC.

Ταχύτητα ποντικιού
Σας επιτρέπει να ορίσετε την ταχύτητα κίνησης του κέρσορα του ποντικιού. (Προεπιλογή: 1 X)
Υποστήριξη CSM
Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Compatibility Support Module) για να υποστηρίξει μια διαδικασία εκκίνησης παλαιού υπολογιστή.

Απενεργοποιήθηκε	Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS.
Ενεργοποιήθηκε	Ενεργοποιεί το UEFI CSM. (Προεπιλογή)

LAN PXE Boot Option ROM
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το legacy option ROM για τον ελεγκτή LAN. (Προεπιλογή: Απενεργοποίηση) Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποίηση.

Έλεγχος επιλογής εκκίνησης αποθήκευσης
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το legacy option ROM για τον ελεγκτή συσκευής αποθήκευσης.

Να μην ξεκινήσει	Απενεργοποιεί το option ROM.
Legacy	Ενεργοποιεί μόνο το legacy option ROM.
UEFI	Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποίηση.

Άλλη συσκευή PCI
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το Legacy option ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.

Να μην ξεκινήσει	Απενεργοποιεί το option ROM.
Legacy	Ενεργοποιεί μόνο το legacy option ROM.
UEFI	Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποίηση.

Κωδικός πρόσβασης διαχειριστή
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
Κωδικός πρόσβασης χρήστη
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.
Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό. Όταν σας ζητηθεί νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε ξανά <Enter> όταν σας ζητηθεί να επιβεβαιώσετε.
ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον κωδικό πρόσβασης χρήστη, φροντίστε να ορίσετε πρώτα τον κωδικό πρόσβασης διαχειριστή.

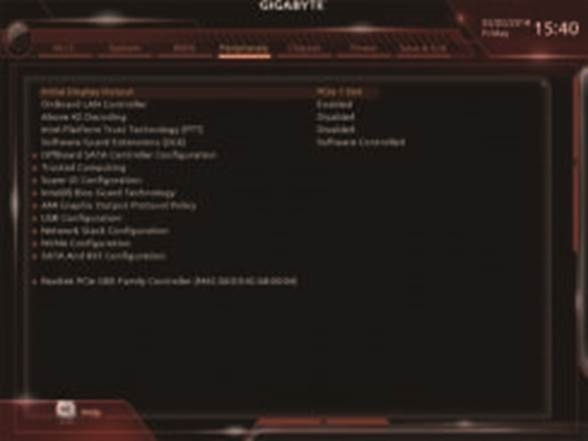

Περιφερειακά

Initial Display Output
Καθορίζει την πρώτη έναρξη της οθόνης από την εγκατεστημένη κάρτα γραφικών PCI Express ή τα ενσωματωμένα γραφικά.

IGFX	Ορίζει τα ενσωματωμένα γραφικά ως την πρώτη οθόνη.
PCIe 1 Slot	Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX16 ως την πρώτη οθόνη. (Προεπιλογή)

OnBoard LAN Controller
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία LAN ενσωματωμένης. (Προεπιλογή: Ενεργοποιημένο)
Εάν επιθυμείτε να εγκαταστήσετε μια προσθήκη κάρτας δικτύου τρίτου μέρους αντί να χρησιμοποιήσετε την ενσωματωμένη LAN, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).
Above 4G Decoding
Ενεργοποιεί ή απενεργοποιεί συσκευές με δυνατότητα 64-bit για αποκωδικοποίηση σε χώρο διευθύνσεων άνω των 4 GB (μόνο εάν το σύστημά σας υποστηρίζει αποκωδικοποίηση PCI 64-bit). Ορίστε σε Enabled (Ενεργοποιημένο) εάν είναι εγκατεστημένες περισσότερες από μία κάρτες γραφικών υψηλής τεχνολογίας και τα προγράμματα οδήγησής τους δεν μπορούν να εκκινηθούν κατά την είσοδο στο λειτουργικό σύστημα (λόγω του περιορισμένου χώρου διευθύνσεων μνήμης 4 GB). (Προεπιλογή: Disabled (Απενεργοποιημένο))
Intel Platform Trust Technology (PTT)
Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Intel^® PTT. (Προεπιλογή: Απενεργοποιημένο)
Software Guard Extensions (SGX)
Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Intel^® Software Guard Extensions. Αυτή η δυνατότητα επιτρέπει στο νόμιμο λογισμικό να λειτουργεί σε ένα ασφαλές περιβάλλον και προστατεύει το λογισμικό από επιθέσεις από κακόβουλο λογισμικό. Η επιλογή Software Controlled (Έλεγχος από λογισμικό) σάς επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε αυτήν τη δυνατότητα με μια εφαρμογή που παρέχεται από την Intel. (Προεπιλογή: Software Controlled (Έλεγχος από λογισμικό))

OffBoard SATA Controller Configuration
Εμφανίζει πληροφορίες σχετικά με τον PCIe SSD σας, εάν είναι εγκατεστημένος.
Trusted Computing
Ενεργοποιεί ή απενεργοποιεί το Trusted Platform Module (TPM).
Super IO Configuration
Serial Port (Σειριακή θύρα)
Ενεργοποιεί ή απενεργοποιεί τη σειριακή θύρα ενσωματωμένης. (Προεπιλογή: Ενεργοποιημένο)
Parallel Port (Παράλληλη θύρα)
Ενεργοποιεί ή απενεργοποιεί την παράλληλη θύρα ενσωματωμένης. (Προεπιλογή: Ενεργοποιημένο)
Intel(R) Bios Guard Technology
Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα Intel^® BIOS Guard, η οποία προστατεύει το BIOS από κακόβουλες επιθέσεις.
USB Configuration (Διαμόρφωση USB) & Legacy USB Support (Υποστήριξη USB Legacy)
Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB στο MS-DOS. (Προεπιλογή: Ενεργοποιημένο)
XHCI Hand-off
Καθορίζει εάν θα ενεργοποιηθεί η δυνατότητα XHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη XHCI Hand-off. (Προεπιλογή: Απενεργοποιημένο)
USB Mass Storage Driver Support (Υποστήριξη προγράμματος οδήγησης μαζικής αποθήκευσης USB)
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Ενεργοποιημένο)
Port 60/64 Emulation
Ενεργοποιεί ή απενεργοποιεί την εξομοίωση των θυρών I/O 64h και 60h. Αυτό θα πρέπει να ενεργοποιηθεί για πλήρη υποστήριξη legacy για πληκτρολόγια/ποντίκια USB στο MS-DOS ή σε λειτουργικό σύστημα που δεν υποστηρίζει εγγενώς συσκευές USB. (Προεπιλογή: Ενεργοποιημένο)
Mass Storage Devices (Συσκευές μαζικής αποθήκευσης)
Εμφανίζει μια λίστα με συνδεδεμένες συσκευές μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB.
Network Stack Configuration (Διαμόρφωση στοίβας δικτύου)
Network Stack
Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για την εγκατάσταση ενός λειτουργικού συστήματος μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Απενεργοποιημένο)
Ipv4 PXE Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv4 PXE. Αυτό το στοιχείο είναι ρυθμιζόμενο μόνο όταν είναι ενεργοποιημένο το Network Stack.
Ipv4 HTTP Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο είναι ρυθμιζόμενο μόνο όταν είναι ενεργοποιημένο το Network Stack.
Ipv6 PXE Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv6 PXE. Αυτό το στοιχείο είναι ρυθμιζόμενο μόνο όταν είναι ενεργοποιημένο το Network Stack.
Ipv6 HTTP Support
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο είναι ρυθμιζόμενο μόνο όταν είναι ενεργοποιημένο το Network Stack.
PXE boot wait time
Σας επιτρέπει να διαμορφώσετε πόσο χρόνο να περιμένετε πριν μπορέσετε να πατήσετε <Esc> για να διακόψετε την εκκίνηση PXE. Αυτό το στοιχείο είναι ρυθμιζόμενο μόνο όταν είναι ενεργοποιημένο το Network Stack. (Προεπιλογή: 0)
Media detect count
Σας επιτρέπει να ορίσετε τον αριθμό των φορών που θα ελέγξετε την παρουσία μέσων. Αυτό το στοιχείο είναι ρυθμιζόμενο μόνο όταν
το Network Stack είναι ενεργοποιημένο. (Προεπιλογή: 1)
NVMe Configuration
Εμφανίζει πληροφορίες σχετικά με τον PCIe SSD σας, εάν είναι εγκατεστημένος.
SATA And RST Configuration (Διαμόρφωση SATA και RST) & SATA Controller(s)
Ενεργοποιεί ή απενεργοποιεί τους ενσωματωμένους ελεγκτές SATA. (Προεπιλογή: Ενεργοποιημένο)
SATA Mode Selection
Σας επιτρέπει να αποφασίσετε εάν θα διαμορφώσετε τον ελεγκτή SATA που είναι ενσωματωμένος στο Chipset σε λειτουργία AHCI.
AHCI Διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διεπαφής που επιτρέπει στο πρόγραμμα οδήγησης αποθήκευσης να ενεργοποιήσει προηγμένες δυνατότητες Serial ATA, όπως Native Command Queuing και hot plug. (Προεπιλογή)
Aggressive LPM Support
Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα εξοικονόμησης ενέργειας, ALPM (Aggressive Link Power Management), για τους ελεγκτές Chipset SATA. (Προεπιλογή: Ενεργοποιημένο)
Port 0/1/2/3
Ενεργοποιεί ή απενεργοποιεί κάθε θύρα SATA. (Προεπιλογή: Ενεργοποιημένο)
Hot plug
Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα hot plug για κάθε θύρα SATA. (Προεπιλογή: Απενεργοποιημένο)
Configured as eSATA
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για εξωτερικές συσκευές SATA.

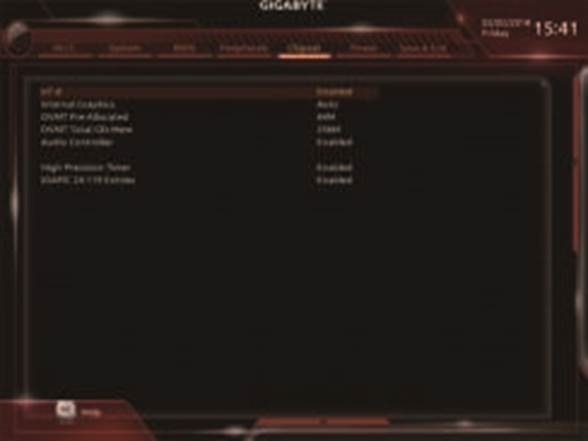

Chipset

VT-d (Note) (VT-d (Σημείωση))
Ενεργοποιεί ή απενεργοποιεί την τεχνολογία εικονικοποίησης Intel^® για κατευθυνόμενη είσοδο/έξοδο. (Προεπιλογή: Ενεργοποιημένο)
Internal Graphics
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένων γραφικών. (Προεπιλογή: Αυτόματο)
DVMT Pre-Allocated
Σας επιτρέπει να ορίσετε το μέγεθος μνήμης των ενσωματωμένων γραφικών. Οι επιλογές είναι: 32M~1024M. (Προεπιλογή: 64M)
DVMT Total Gfx Mem
Σας επιτρέπει να κατανείμετε το μέγεθος μνήμης DVMT των ενσωματωμένων γραφικών. Οι επιλογές είναι: 128M, 256M, MAX. (Προεπιλογή: 256M)
Audio Controller
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ήχου ενσωματωμένης. (Προεπιλογή: Ενεργοποιημένο)
Εάν επιθυμείτε να εγκαταστήσετε μια προσθήκη κάρτας ήχου τρίτου μέρους αντί να χρησιμοποιήσετε τον ενσωματωμένο ήχο, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).
High Precision Timer
Ενεργοποιεί ή απενεργοποιεί το High Precision Event Timer (HPET) στο λειτουργικό σύστημα. (Προεπιλογή: Ενεργοποιημένο) & IOAPIC 24-119 Entries
Ενεργοποιεί ή απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή: Ενεργοποιημένο)
(Note (Σημείωση)) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές δυνατότητες των CPU Intel^®, επισκεφθείτε την ιστοσελίδα της Intel.

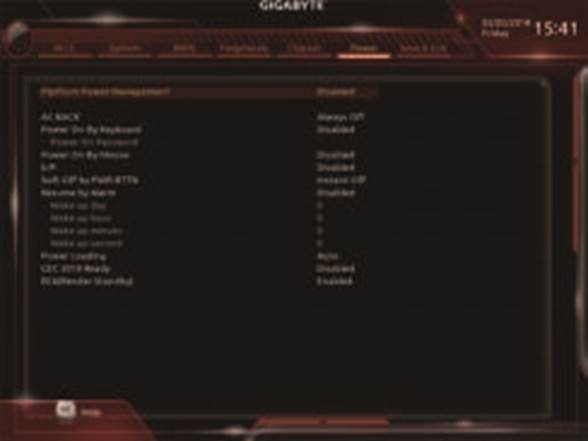

Ισχύς

Διαχείριση Ισχύος Πλατφόρμας
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Active State Power Management (ASPM). (Προεπιλογή: Ενεργοποιημένο)
PEG ASPM
Σας επιτρέπει να διαμορφώσετε τη λειτουργία ASPM για τη συσκευή που είναι συνδεδεμένη στον δίαυλο CPU PEG. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Διαχείριση Ισχύος Πλατφόρμας έχει οριστεί σε Ενεργοποιημένο. (Προεπιλογή: Απενεργοποιημένο)
PCH ASPM
Σας επιτρέπει να διαμορφώσετε τη λειτουργία ASPM για τη συσκευή που είναι συνδεδεμένη στον δίαυλο PCI Express του chipset. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Διαχείριση Ισχύος Πλατφόρμας έχει οριστεί σε Ενεργοποιημένο. (Προεπιλογή: Απενεργοποιημένο)
DMI ASPM
Σας επιτρέπει να διαμορφώσετε τη λειτουργία ASPM τόσο για την πλευρά της CPU όσο και για την πλευρά του Chipset της σύνδεσης DMI. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Διαχείριση Ισχύος Πλατφόρμας έχει οριστεί σε Ενεργοποιημένο. (Προεπιλογή: Ενεργοποιημένο)
AC BACK
Καθορίζει την κατάσταση του συστήματος μετά την επιστροφή της τροφοδοσίας από μια απώλεια ισχύος AC.

Μνήμη	Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επιστροφή της ισχύος AC.
Πάντα Ενεργό	Το σύστημα ενεργοποιείται κατά την επιστροφή της ισχύος AC.
Πάντα Απενεργοποιημένο	Το σύστημα παραμένει απενεργοποιημένο κατά την επιστροφή της ισχύος AC. (Προεπιλογή)

Ενεργοποίηση με Πληκτρολόγιο
Επιτρέπει την ενεργοποίηση του συστήματος από ένα συμβάν αφύπνισης πληκτρολογίου PS/2.
Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1Α στο καλώδιο +5VSB.

Απενεργοποιημένο	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Κωδικός πρόσβασης	Ορίστε έναν κωδικό πρόσβασης με 1~5 χαρακτήρες για να ενεργοποιήσετε το σύστημα.
Πληκτρολόγιο 98	Πατήστε το κουμπί POWER στο πληκτρολόγιο Windows 98 για να ενεργοποιήσετε το σύστημα.
Οποιοδήποτε πλήκτρο	Πατήστε οποιοδήποτε πλήκτρο για να ενεργοποιήσετε το σύστημα.

Κωδικός Πρόσβασης Ενεργοποίησης
Ορίστε τον κωδικό πρόσβασης όταν η Ενεργοποίηση με Πληκτρολόγιο έχει οριστεί σε Κωδικός Πρόσβασης.
Πατήστε <Enter> σε αυτό το στοιχείο και ορίστε έναν κωδικό πρόσβασης με έως και 5 χαρακτήρες και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Για να ενεργοποιήσετε το σύστημα, εισαγάγετε τον κωδικό πρόσβασης και πατήστε <Enter>.
Σημείωση: Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> σε αυτό το στοιχείο. Όταν σας ζητηθεί ο κωδικός πρόσβασης, πατήστε ξανά <Enter> χωρίς να εισαγάγετε τον κωδικό πρόσβασης για να διαγράψετε τις ρυθμίσεις κωδικού πρόσβασης.
Ενεργοποίηση με Ποντίκι
Επιτρέπει την ενεργοποίηση του συστήματος από ένα συμβάν αφύπνισης ποντικιού PS/2.
Σημείωση: Για να χρησιμοποιήσετε αυτήν τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1Α στο καλώδιο +5VSB.

Απενεργοποιημένο	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Μετακίνηση	Μετακινήστε το ποντίκι για να ενεργοποιήσετε το σύστημα.
Διπλό Κλικ	Κάντε διπλό κλικ στο αριστερό κουμπί του ποντικιού για να ενεργοποιήσετε το σύστημα.

ErP
Καθορίζει εάν θα επιτρέπεται στο σύστημα να καταναλώνει την ελάχιστη ισχύ στην κατάσταση S5 (τερματισμός λειτουργίας). (Προεπιλογή: Απενεργοποιημένο)
Σημείωση: Όταν αυτό το στοιχείο έχει οριστεί σε Ενεργοποιημένο, οι ακόλουθες λειτουργίες θα καταστούν μη διαθέσιμες: Επανέναρξη με Ξυπνητήρι, ενεργοποίηση με ποντίκι και ενεργοποίηση με πληκτρολόγιο.
Soft-Off by PWR-BTTN
Διαμορφώνει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί τροφοδοσίας.
Άμεση απενεργοποίηση Πατήστε το κουμπί τροφοδοσίας και, στη συνέχεια, το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή) Καθυστέρηση 4 δευτ. Πατήστε και κρατήστε πατημένο το κουμπί τροφοδοσίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν πατηθεί το κουμπί τροφοδοσίας για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα εισέλθει σε λειτουργία αναστολής.
Επανέναρξη με Ξυπνητήρι
Καθορίζει εάν θα ενεργοποιείται το σύστημα σε μια επιθυμητή ώρα. (Προεπιλογή: Απενεργοποιημένο) Εάν είναι ενεργοποιημένο, ορίστε την ημερομηνία και την ώρα ως εξής:
Ημέρα αφύπνισης: Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε ημέρα ή σε μια συγκεκριμένη ημέρα του μήνα.
Ώρα/λεπτό/δευτερόλεπτο αφύπνισης: Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιείται αυτόματα.
Σημείωση: Όταν χρησιμοποιείτε αυτήν τη λειτουργία, αποφύγετε τον ανεπαρκή τερματισμό λειτουργίας από το λειτουργικό σύστημα ή την αφαίρεση της ισχύος AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.
Φόρτωση Ισχύος
Ενεργοποιεί ή απενεργοποιεί το εικονικό φορτίο. Όταν το τροφοδοτικό είναι σε χαμηλό φορτίο, θα ενεργοποιηθεί μια αυτοπροστασία που θα το προκαλέσει να τερματιστεί ή να αποτύχει. Εάν συμβεί αυτό, ορίστε το σε Ενεργοποιημένο. Αυτόματο επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Αυτόματο)
Έτοιμο για CEC 2019
Σας επιτρέπει να επιλέξετε εάν θα επιτρέπεται στο σύστημα να προσαρμόζει την κατανάλωση ισχύος όταν βρίσκεται σε κατάσταση τερματισμού λειτουργίας, αδράνειας ή αναμονής, προκειμένου να συμμορφωθεί με τα πρότυπα CEC (California Energy Commission) 2019. (Προεπιλογή: Απενεργοποιημένο)
RC6 (Απόδοση Αναμονής)
Σας επιτρέπει να καθορίσετε εάν θα επιτρέπεται στα ενσωματωμένα γραφικά να εισέλθουν σε κατάσταση αναμονής για να μειώσουν την κατανάλωση ισχύος. (Προεπιλογή: Ενεργοποιημένο)

Αποθήκευση & Έξοδος

Αποθήκευση & Έξοδος από την Εγκατάσταση
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Ναι. Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα εγκατάστασης του BIOS. Επιλέξτε Όχι ή πατήστε <Esc> για να επιστρέψετε στο κύριο μενού εγκατάστασης του BIOS.
Έξοδος Χωρίς Αποθήκευση
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Ναι. Αυτό εξέρχεται από την εγκατάσταση του BIOS χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στην εγκατάσταση του BIOS στο CMOS. Επιλέξτε Όχι ή πατήστε <Esc> για να επιστρέψετε στο κύριο μενού εγκατάστασης του BIOS. & Φόρτωση Βελτιστοποιημένων Προεπιλογών
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Ναι για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις του BIOS. Οι προεπιλεγμένες ρυθμίσεις του BIOS βοηθούν το σύστημα να λειτουργεί σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις Βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.
Παράκαμψη Εκκίνησης
Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Ναι για επιβεβαίωση. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινηθεί από αυτήν τη συσκευή.
Αποθήκευση Προφίλ
Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις του BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να τα αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή Αρχείου σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.
Φόρτωση Προφίλ
Εάν το σύστημά σας γίνει ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις του BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις του BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της εκ νέου διαμόρφωσης των ρυθμίσεων του BIOS. Πρώτα επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή Αρχείου σε HDD/FDD/USB) για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως για να επαναφέρετε τις ρυθμίσεις του BIOS στις τελευταίες ρυθμίσεις που λειτουργούσαν σωστά (τελευταία γνωστή καλή εγγραφή).

Εγκατάσταση Drivers

πληροφορίες

Πριν εγκαταστήσετε τους οδηγούς, εγκαταστήστε πρώτα το λειτουργικό σύστημα.
Μετά την εγκατάσταση του λειτουργικού συστήματος, τοποθετήστε το δίσκο οδηγού της μητρικής πλακέτας στην οπτική σας μονάδα δίσκου. Κάντε κλικ στο μήνυμα "Πατήστε για να επιλέξετε τι θα συμβεί με αυτόν το δίσκο" στην επάνω δεξιά γωνία της οθόνης και επιλέξτε "RunRun.exe." (Ή πηγαίνετε στον Υπολογιστή μου, κάντε διπλό κλικ στην οπτική μονάδα δίσκου και εκτελέστε το πρόγραμμα Run.exe.)

Το "Xpress Install" θα σαρώσει αυτόματα το σύστημά σας και στη συνέχεια θα παραθέσει όλους τους οδηγούς που συνιστάται να εγκαταστήσετε. Μπορείτε να κάνετε κλικ στο κουμπί Xpress Install και το "Xpress Install" θα εγκαταστήσει όλους τους επιλεγμένους οδηγούς. Ή κάντε κλικ στο βέλος για να εγκαταστήσετε μεμονωμένα τους οδηγούς που χρειάζεστε.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες αντιμετώπισης προβλημάτων.

Αναγνώριση της αναθεώρησης της μητρικής σας πλακέτας
Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα μοιάζει με αυτό: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής πλακέτας πριν ενημερώσετε το BIOS της μητρικής πλακέτας, τους οδηγούς ή όταν αναζητάτε τεχνικές πληροφορίες.
Παράδειγμα:
Αναγνώριση της αναθεώρησης της μητρικής σας πλακέτας

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο Gigabyte H310M DS2
