„Gigabyte H310M DS2“ vadovas

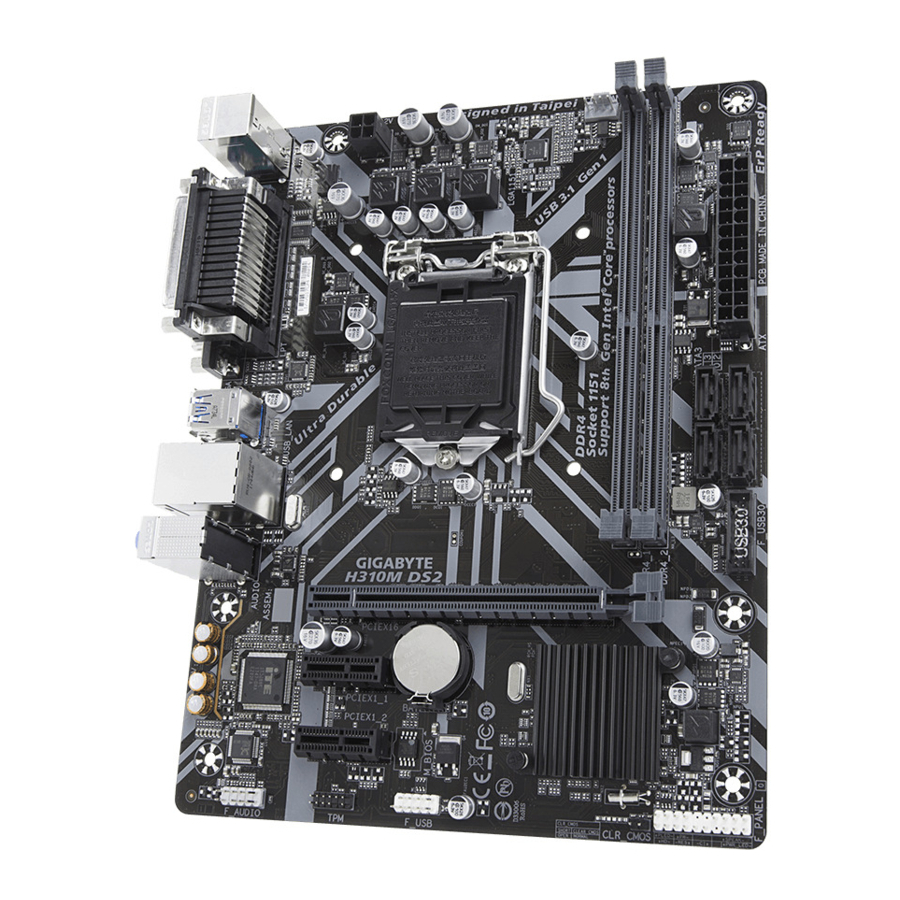

„H310M DS2“ pagrindinės plokštės išdėstymas

Dėžutės turinys

• „H310M DS2“ pagrindinė plokštė
• Pagrindinės plokštės tvarkyklės diskas
• Du SATA kabeliai
• Vartotojo vadovas
• Įvesties / išvesties skydas

* Aukščiau pateiktas dėžutės turinys yra tik informacinis, o faktiniai elementai priklauso nuo įsigyto produkto paketo. Dėžutės turinys gali būti keičiamas be išankstinio įspėjimo.

Aparatinės įrangos diegimas

Diegimo atsargumo priemonės

Pagrindinėje plokštėje yra daug subtilių elektroninių grandinių ir komponentų, kurie gali būti pažeisti dėl elektrostatinės iškrovos (ESD). Prieš diegdami atidžiai perskaitykite vartotojo vadovą ir atlikite šias procedūras:

• Prieš diegdami įsitikinkite, kad korpusas tinkamas pagrindinei plokštei.
• Prieš diegdami nenuimkite ir nepažeiskite pagrindinės plokštės S/N (serijos numerio) lipduko arba garantinio lipduko, kurį pateikė jūsų pardavėjas. Šie lipdukai reikalingi garantijos patvirtinimui.
• Prieš įdėdami arba išimdami pagrindinę plokštę ar kitus aparatinės įrangos komponentus, visada atjunkite kintamosios srovės maitinimą ištraukdami maitinimo laidą iš maitinimo lizdo.
• Jungdami aparatinės įrangos komponentus prie vidinių pagrindinės plokštės jungčių, įsitikinkite, kad jie yra tvirtai ir saugiai prijungti.
• Dirbdami su pagrindine plokšte venkite liesti bet kokius metalinius laidus ar jungtis.
• Dirbant su elektroniniais komponentais, tokiais kaip pagrindinė plokštė, CPU arba atmintis, geriausia dėvėti elektrostatinės iškrovos (ESD) riešo dirželį. Jei neturite ESD riešo dirželio, laikykite rankas sausas ir pirmiausia palieskite metalinį objektą, kad pašalintumėte statinę elektros energiją.
• Prieš įdėdami pagrindinę plokštę, padėkite ją ant antistatinio padėklo arba įdėkite į elektrostatinį ekranavimo konteinerį.
• Prieš prijungdami arba atjungdami maitinimo kabelį nuo pagrindinės plokštės, įsitikinkite, kad maitinimo šaltinis yra išjungtas.
• Prieš įjungdami maitinimą įsitikinkite, kad maitinimo šaltinio įtampa nustatyta pagal vietinį įtampos standartą.
• Prieš naudodami gaminį patikrinkite, ar visi jūsų aparatinės įrangos komponentų kabeliai ir maitinimo jungtys yra prijungti.
• Kad nepažeistumėte pagrindinės plokštės, neleiskite varžtams liestis su pagrindinės plokštės grandine ar jos komponentais.
• Įsitikinkite, kad ant pagrindinės plokštės arba kompiuterio korpuse nėra likusių varžtų ar metalinių komponentų.
• Nestatykite kompiuterio sistemos ant nelygaus paviršiaus.
• Nestatykite kompiuterio sistemos aukštoje temperatūroje arba drėgnoje aplinkoje.
• Kompiuterio maitinimo įjungimas diegimo metu gali sugadinti sistemos komponentus ir fiziškai pakenkti naudotojui.
• Jei nesate tikri dėl bet kokių diegimo veiksmų arba turite problemų, susijusių su produkto naudojimu, kreipkitės į sertifikuotą kompiuterių techniką.
• Jei naudojate adapterį, ilginamąjį maitinimo kabelį arba maitinimo juostą, būtinai pasikonsultuokite dėl jo įrengimo ir (arba) įžeminimo instrukcijų.

Produkto specifikacijos

* GIGABYTE pasilieka teisę be išankstinio įspėjimo keisti gaminio specifikacijas ir su produktu susijusią informaciją.

Apsilankykite GIGABYTE svetainėje, kur rasite CPU, atminties modulių ir SSD palaikymo sąrašus.

Apsilankykite GIGABYTE svetainės puslapyje Support\Utility List (Palaikymas\Naudingų programų sąrašas), kad atsisiųstumėte naujausią programų versiją.

CPU įdiegimas

Prieš pradėdami diegti CPU, perskaitykite šias gaires:

• Įsitikinkite, kad pagrindinė plokštė palaiko CPU. (Eikite į GIGABYTE svetainę, kur rasite naujausią CPU palaikymo sąrašą.)
• Prieš įdėdami CPU, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos pažeidimų.
• Suraskite CPU pirmąjį kontaktą. CPU negalima įdėti, jei jis orientuotas neteisingai. (Arba galite surasti įpjovas abiejose CPU pusėse ir išlyginimo klavišus ant CPU lizdo.)
• Ant CPU paviršiaus užtepkite tolygų ir ploną terminio tepalo sluoksnį.
• Neįjunkite kompiuterio, jei neįdėtas CPU aušintuvas, kitaip gali perkaisti ir sugesti CPU.
• Nustatykite CPU pagrindinį dažnį pagal CPU specifikacijas. Nerekomenduojama nustatyti sistemos magistralės dažnio virš aparatinės įrangos specifikacijų, nes jis neatitinka standartinių periferinių įrenginių reikalavimų. Jei norite nustatyti dažnį virš standartinių specifikacijų, darykite tai pagal savo aparatinės įrangos specifikacijas, įskaitant CPU, vaizdo plokštę, atmintį, standųjį diską ir kt.

CPU įdiegimas
Suraskite išlyginimo klavišus ant pagrindinės plokštės CPU lizdo ir įpjovas ant CPU.

Neišimkite CPU lizdo dangtelio prieš įdėdami CPU. Jis gali automatiškai atšokti nuo apkrovos plokštės, kai vėl įjungsite svirtį įdėję CPU.

Atminties įdiegimas

Prieš pradėdami diegti atmintį, perskaitykite šias gaires:

• Įsitikinkite, kad pagrindinė plokštė palaiko atmintį. Rekomenduojama naudoti tos pačios talpos, prekės ženklo, greičio ir lustų atmintį. (Eikite į GIGABYTE svetainę, kur rasite naujausius palaikomus atminties greičius ir atminties modulius.)
• Prieš įdėdami atmintį, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos pažeidimų.
• Atminties moduliai turi apsaugotą konstrukciją. Atminties modulį galima įdėti tik viena kryptimi. Jei negalite įdėti atminties, pakeiskite kryptį.

Dviejų kanalų atminties konfigūracija
Šioje pagrindinėje plokštėje yra du atminties lizdai ir ji palaiko Dual Channel Technology (dviejų kanalų technologiją). Įdiegus atmintį, BIOS automatiškai aptiks atminties specifikacijas ir talpą. Įjungus Dual Channel (dviejų kanalų) atminties režimą, atminties pralaidumas padvigubės.
Išsamesnės informacijos apie aparatinės įrangos diegimą rasite GIGABYTE svetainėje.

Du DDR4 atminties lizdai yra padalinti į du kanalus, o kiekvienas kanalas turi vieną atminties lizdą, kaip nurodyta toliau:
A kanalas: DDR4_1
B kanalas: DDR4_2
Dėl CPU apribojimų prieš įdėdami atmintį į Dual Channel (dviejų kanalų) režimą perskaitykite šias gaires.

1. Dual Channel (dviejų kanalų) režimo negalima įjungti, jei įdėtas tik vienas atminties modulis.
2. Kai įjungiate Dual Channel (dviejų kanalų) režimą su dviem atminties moduliais, rekomenduojama naudoti tos pačios talpos, prekės ženklo, greičio ir lustų atmintį.

Plėtimo plokštės įdiegimas

Prieš pradėdami diegti plėtimo plokštę, perskaitykite šias gaires:

• Įsitikinkite, kad pagrindinė plokštė palaiko plėtimo plokštę. Atidžiai perskaitykite vadovą, pateiktą kartu su plėtimo plokšte.
• Prieš įdėdami plėtimo plokštę, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos pažeidimų.

Galinių jungčių skydelis

1. USB 2.0/1.1 prievadas
   USB prievadas palaiko USB 2.0/1.1 specifikaciją. Naudokite šį prievadą USB įrenginiams.
2. PS/2 klaviatūros/pelės prievadas
   Naudokite šį prievadą PS/2 pelei ar klaviatūrai prijungti.
3. Paralelinis prievadas
   Naudokite paraleliniam prievadui įrenginiams, tokiems kaip spausdintuvas, skaitytuvas ir kt., prijungti. Paralelinis prievadas taip pat vadinamas spausdintuvo prievadu.
4. Serijinis prievadas
   Naudokite serijiniam prievadui įrenginiams, tokiems kaip pelė, modemas ar kiti periferiniai įrenginiai, prijungti.
5. D-Sub prievadas
   D-Sub prievadas palaiko 15 kontaktų D-Sub jungtį ir didžiausią 1920x1200@60 Hz raišką (faktinės palaikomos raiškos priklauso nuo naudojamo monitoriaus). Prijunkite monitorių, kuris palaiko D-Sub jungtį, prie šio prievado.
6. USB 3.1 Gen 1 prievadas
   USB 3.1 Gen 1 prievadas palaiko USB 3.1 Gen 1 specifikaciją ir yra suderinamas su USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams.
7. RJ-45 LAN prievadas
   Gigabitinis eterneto LAN prievadas suteikia interneto ryšį iki 1 Gbps duomenų perdavimo sparta. Toliau aprašomos LAN prievado šviesos diodų būsenos.

   Ryšio/greičio šviesos diodas:

   Būsena	Aprašymas
   Oranžinė	1 Gbps duomenų perdavimo sparta
   Žalia	100 Mbps duomenų perdavimo sparta
   Išjungta	10 Mbps duomenų perdavimo sparta

   Aktyvumo šviesos diodas:

   Būsena	Aprašymas
   Mirksi	Vyksta duomenų perdavimas arba priėmimas
   Išjungta	Duomenų perdavimas arba priėmimas nevyksta

8. Linijos įvestis/galinio garsiakalbio išvestis (mėlyna)
   Linijos įvesties lizdas. Naudokite šį garso lizdą linijos įvesties įrenginiams, tokiems kaip optinis diskų įrenginys, walkman ir kt.
9. Linijos išvestis/priekinio garsiakalbio išvestis (žalia)
   Linijos išvesties lizdas. Siekiant geresnės garso kokybės, rekomenduojama prijungti ausines/garsiakalbį prie šio lizdo (tikrasis poveikis gali skirtis priklausomai nuo naudojamo įrenginio).
10. Mikrofono įvestis/centro/žemų dažnių garsiakalbio išvestis (rožinė)
    Mikrofono įvesties lizdas.
    Garso lizdo konfigūracijos:

    Lizdas	Ausinės/ 2 kanalų	4 kanalų	6 kanalų	8 kanalų
    Linijos įvestis/galinio garsiakalbio išvestis
    Linijos išvestis/priekinio garsiakalbio išvestis
    Mikrofono įvestis/centro/žemų dažnių garsiakalbio išvestis
    Priekinio skydelio linijos išvestis/šoninio garsiakalbio išvestis

Norėdami sukonfigūruoti 7.1 kanalų garsą, turite naudoti HD priekinio skydelio garso modulį ir įjungti kelių kanalų garso funkciją per garso tvarkyklę.

• Atjungdami kabelį, prijungtą prie galinio skydelio jungties, pirmiausia atjunkite kabelį nuo įrenginio, o tada atjunkite jį nuo pagrindinės plokštės.
• Atjungdami kabelį, traukite jį tiesiai iš jungties. Nekiškite jo į šonus, kad išvengtumėte elektros šoko kabelio jungtyje.

Norėdami gauti daugiau informacijos apie garso programinės įrangos konfigūravimą, apsilankykite GIGABYTE svetainėje.

Vidinės jungtys

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN
5. SATA3 0/1/2/3
6. F_PANEL

7. F_AUDIO
8. F_USB30
9. F_USB
10. TPM
11. CLR_CMOS
12. BAT

Prieš jungdami išorinius įrenginius, perskaitykite šias gaires:

• Pirmiausia įsitikinkite, kad jūsų įrenginiai atitinka jungtis, prie kurių norite juos prijungti.
• Prieš įdiegdami įrenginius, būtinai išjunkite įrenginius ir kompiuterį. Ištraukite maitinimo laidą iš maitinimo lizdo, kad nepažeistumėte įrenginių.
• Įdiegę įrenginį ir prieš įjungdami kompiuterį, įsitikinkite, kad įrenginio kabelis yra saugiai pritvirtintas prie pagrindinės plokštės jungties.

ATX_12V/ATX (2x2 12 V maitinimo jungtis ir 2x12 pagrindinė maitinimo jungtis)
Naudojant maitinimo jungtį, maitinimo šaltinis gali tiekti pakankamai stabilios energijos visiems pagrindinės plokštės komponentams. Prieš jungdami maitinimo jungtį, pirmiausia įsitikinkite, kad maitinimo šaltinis yra išjungtas ir visi įrenginiai tinkamai įdiegti. Maitinimo jungtis turi apsaugotą dizainą. Prijunkite maitinimo kabelį prie maitinimo jungties tinkama orientacija.
12 V maitinimo jungtis daugiausia tiekia energiją CPU. Jei 12 V maitinimo jungtis neprijungta, kompiuteris neįsijungs.
Norint patenkinti plėtimo reikalavimus, rekomenduojama naudoti maitinimo šaltinį, kuris gali atlaikyti didelį energijos suvartojimą (500 W ar didesnį). Jei naudojamas maitinimo šaltinis, kuris nesuteikia reikiamos energijos, rezultatas gali būti nestabili arba neįkraunama sistema.

ATX_12V:

Kaiščio Nr.	Apibrėžimas
1	GND
2	GND
3	+12V
4	+12V

ATX:

Kaiščio Nr.	Apibrėžimas	Kaiščio Nr.	Apibrėžimas
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Only for 2x12-pin ATX)	23	+5V (Only for 2x12-pin ATX)
12	3.3V (Only for 2x12-pin ATX)	24	GND (Only for 2x12-pin ATX)

CPU_FAN/SYS_FAN (Ventiliatoriaus jungtys)
Visos šios pagrindinės plokštės ventiliatoriaus jungtys yra 4 kontaktų. Dauguma ventiliatoriaus jungčių turi apsaugotą įdėjimo dizainą. Jungdami ventiliatoriaus kabelį, būtinai prijunkite jį tinkama kryptimi (juodas jungties laidas yra įžeminimo laidas). Greičio valdymo funkcijai reikia naudoti ventiliatorių su ventiliatoriaus greičio valdymo dizainu. Norint optimaliai išsklaidyti šilumą, rekomenduojama į korpusą įdiegti sistemos ventiliatorių.

Kaiščio Nr.	Apibrėžimas
1	GND
2	Įtampos greičio valdymas
3	Jutiklis
4	PWM greičio valdymas

• Būtinai prijunkite ventiliatoriaus laidus prie ventiliatoriaus jungčių, kad CPU ir sistema neperkaistų. Perkaitimas gali sugadinti CPU arba sistema gali užstrigti.
• Šios ventiliatoriaus jungtys nėra konfigūracijos trumpiklių blokai. Nedėkite trumpiklio dangtelio ant jungčių.

SATA3 0/1/2/3 (SATA 6Gb/s jungtys)
SATA jungtys atitinka SATA 6Gb/s standartą ir yra suderinamos su SATA 3Gb/s ir SATA 1.5Gb/s standartu. Kiekviena SATA jungtis palaiko vieną SATA įrenginį.

Kaiščio Nr.	Apibrėžimas
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Norėdami įjungti „hot-plugging“ SATA prievadams, žr. skyrių „BIOS sąranka“, „Peripherals\SATA And RST Configuration“, kad gautumėte daugiau informacijos.

F_PANEL (priekinio skydelio jungtis)
Prijunkite maitinimo jungiklį, atstatymo jungiklį, garsiakalbį, įsibrovimo į korpusą jungiklį/jutiklį ir sistemos būsenos indikatorių ant korpuso prie šios jungties pagal toliau pateiktas kontaktų priskyrimo schemas. Prieš prijungdami laidus, atkreipkite dėmesį į teigiamus ir neigiamus kontaktus.

• PLED/PWR_LED (maitinimo šviesos diodas):
  Jungiasi prie maitinimo būsenos indikatoriaus ant priekinio korpuso skydelio. Šviesos diodas šviečia, kai sistema veikia. Šviesos diodas nedega, kai sistema yra S3/S4 miego būsenoje arba išjungta (S5).

  Sistemos būsena	Šviesos diodas
  S0	Įjungtas
  S3/S4/S5	Išjungtas

• PW (maitinimo jungiklis):
  Jungiasi prie maitinimo jungiklio ant priekinio korpuso skydelio. Galite konfigūruoti, kaip išjungti sistemą naudojant maitinimo jungiklį (daugiau informacijos rasite skyriuje „BIOS sąranka“, „Maitinimas“).
• SPEAK (garsiakalbis):
  Jungiasi prie garsiakalbio ant priekinio korpuso skydelio. Sistema praneša apie sistemos paleidimo būseną pyptelėjimo kodu. Vienas trumpas pyptelėjimas bus girdimas, jei sistemos paleidimo metu nebus aptikta jokių problemų.
• HD (kietojo disko veiklos šviesos diodas):
  Jungiasi prie kietojo disko veiklos šviesos diodo ant priekinio korpuso skydelio. Šviesos diodas šviečia, kai kietasis diskas nuskaito arba rašo duomenis.
• RES (atstatymo jungiklis):
  Jungiasi prie atstatymo jungiklio ant priekinio korpuso skydelio. Paspauskite atstatymo jungiklį, kad iš naujo paleistumėte kompiuterį, jei kompiuteris užšąla ir nepavyksta atlikti įprasto paleidimo.
• CI (įsibrovimo į korpusą jungtis):
  Jungiasi prie įsibrovimo į korpusą jungiklio/jutiklio ant korpuso, kuris gali aptikti, ar korpuso dangtis buvo nuimtas. Šiai funkcijai reikalingas korpusas su įsibrovimo į korpusą jungikliu/jutikliu.
• NC: nėra jungties.
  Priekinio skydelio dizainas gali skirtis priklausomai nuo korpuso. Priekinio skydelio modulį daugiausia sudaro maitinimo jungiklis, atstatymo jungiklis, maitinimo šviesos diodas, kietojo disko veiklos šviesos diodas, garsiakalbis ir t. t. Jungdami korpuso priekinio skydelio modulį prie šios jungties, įsitikinkite, kad laidų priskyrimas ir kontaktų priskyrimas atitinka vienas kitą.

F_AUDIO (priekinio skydelio garso jungtis)
Priekinio skydelio garso jungtis palaiko „High Definition“ (HD) garsą. Galite prijungti korpuso priekinio skydelio garso modulį prie šios jungties. Įsitikinkite, kad modulio jungties laidų priskyrimas atitinka pagrindinės plokštės jungties kontaktų priskyrimą. Netinkamai prijungus modulio jungtį ir pagrindinės plokštės jungtį, įrenginys neveiks arba netgi gali būti sugadintas.

Kontakto nr.	Apibrėžimas	Kontakto nr.	Apibrėžimas
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Kai kuriuose korpusuose yra priekinio skydelio garso modulis, kuris turi atskiras jungtis ant kiekvieno laido, o ne vieną kištuką. Norėdami gauti informacijos apie priekinio skydelio garso modulio, kuris turi skirtingą laidų priskyrimą, prijungimą, susisiekite su korpuso gamintoju.

F_USB30 (USB 3.1 Gen 1 jungtis)
Jungtis atitinka USB 3.1 Gen 1 ir USB 2.0 specifikacijas ir gali suteikti du USB prievadus. Norėdami įsigyti papildomą 3,5 colio priekinį skydelį, kuris suteikia du USB 3.1 Gen 1 prievadus, susisiekite su vietiniu pardavėju.

Kontakto nr.	Apibrėžimas	Kontakto nr.	Apibrėžimas
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

F_USB (USB 2.0/1.1 jungtis)
Jungtis atitinka USB 2.0/1.1 specifikacijas. Kiekviena USB jungtis gali suteikti du USB prievadus per papildomą USB laikiklį. Norėdami įsigyti papildomą USB laikiklį, susisiekite su vietiniu pardavėju.

Kontakto nr.	Apibrėžimas	Kontakto nr.	Apibrėžimas
1	Maitinimas (5V)	6	USB DY+
2	Maitinimas (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

• Nejunkite IEEE 1394 laikiklio (2x5 kontaktų) laido į USB 2.0/1.1 jungtį.
• Prieš įdėdami USB laikiklį, būtinai išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte USB laikiklio.

TPM (patikimos platformos modulio jungtis)
Galite prijungti TPM (patikimos platformos modulį) prie šios jungties.

Kontakto nr.	Apibrėžimas	Kontakto nr.	Apibrėžimas
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	No Pin	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

CLR_CMOS (Clear CMOS džemperis)
Naudokite šį džemperį norėdami išvalyti BIOS konfigūraciją ir atkurti CMOS reikšmes į gamyklinius numatymus. Norėdami išvalyti CMOS reikšmes, naudokite metalinį objektą, pvz., atsuktuvą, kad kelias sekundes paliestumėte du kontaktus.

	Atidaryta: Normalu
	Trumpas: išvalyti CMOS reikšmes

• Prieš išvalydami CMOS reikšmes, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo.
• Paleidę sistemą iš naujo, eikite į BIOS sąranką, kad įkeltumėte gamyklinius numatymus (pasirinkite Load Optimized Defaults (įkelti optimizuotus numatymus)) arba rankiniu būdu sukonfigūruokite BIOS nustatymus (žr. skyrių „BIOS sąranka“, skirtą BIOS konfigūracijoms).

BAT (baterija)
Baterija tiekia energiją, kad kompiuteriui išjungus CMOS išliktų reikšmės (pvz., BIOS konfigūracijos, datos ir laiko informacija). Pakeiskite bateriją, kai baterijos įtampa nukrenta iki žemo lygio, kitaip CMOS reikšmės gali būti netikslios arba gali būti prarastos.
Galite išvalyti CMOS reikšmes išimdami bateriją:

1. Išjunkite kompiuterį ir atjunkite maitinimo laidą.
2. Švelniai išimkite bateriją iš baterijos laikiklio ir palaukite vieną minutę. (Arba naudokite metalinį objektą, pvz., atsuktuvą, kad paliestumėte teigiamą ir neigiamą baterijos laikiklio gnybtus, trumpai juos sujungdami 5 sekundes.)
3. Pakeiskite bateriją.
4. Įjunkite maitinimo laidą ir paleiskite kompiuterį iš naujo.

• Prieš keisdami bateriją, visada išjunkite kompiuterį ir atjunkite maitinimo laidą.
• Pakeiskite bateriją lygiaverte. Jei baterija pakeičiama netinkamu modeliu, galite sugadinti įrenginius.
• Susisiekite su pirkimo vieta arba vietiniu pardavėju, jei negalite patys pakeisti baterijos arba nesate tikri dėl baterijos modelio.
• Montuodami bateriją, atkreipkite dėmesį į teigiamos pusės (+) ir neigiamos pusės (-) orientaciją (teigiama pusė turi būti nukreipta į viršų).
• Naudotos baterijos turi būti tvarkomos pagal vietinius aplinkosaugos reglamentus.

BIOS sąranka

BIOS (Basic Input and Output System) įrašo sistemos aparatinės įrangos parametrus CMOS atmintyje pagrindinėje plokštėje. Pagrindinės jo funkcijos apima Power-On Self-Test (POST) atlikimą sistemos paleidimo metu, sistemos parametrų išsaugojimą ir operacinės sistemos įkėlimą ir kt. BIOS apima BIOS sąrankos programą, leidžiančią vartotojui modifikuoti pagrindinius sistemos konfigūracijos nustatymus arba suaktyvinti tam tikras sistemos funkcijas.
Kai išjungiamas maitinimas, pagrindinės plokštės baterija tiekia reikiamą energiją CMOS atmintinei, kad konfigūracijos reikšmės išliktų CMOS atmintyje.
Norėdami pasiekti BIOS sąrankos programą, įjungus maitinimą, POST metu paspauskite klavišą <Delete>.
Norėdami atnaujinti BIOS, naudokite GIGABYTE Q-Flash arba @BIOS įrankį.

• Q-Flash leidžia vartotojui greitai ir lengvai atnaujinti arba atsarginę BIOS kopiją, neįeinant į operacinę sistemą.
• @BIOS yra Windows pagrindu veikianti programa, kuri ieško ir atsisiunčia naujausią BIOS versiją iš interneto ir atnaujina BIOS.

• Kadangi BIOS atnaujinimas yra potencialiai rizikingas, jei nekyla problemų naudojant dabartinę BIOS versiją, rekomenduojama neatnaujinti BIOS. Norėdami atnaujinti BIOS, darykite tai atsargiai. Netinkamas BIOS atnaujinimas gali sukelti sistemos veikimo sutrikimus.
• Rekomenduojama nekeisti numatytųjų nustatymų (nebent to reikia), kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. Netinkamas nustatymų keitimas gali sukelti sistemos paleidimo gedimą. Jei taip atsitiks, pabandykite išvalyti CMOS reikšmes ir iš naujo nustatyti plokštę į numatytąsias reikšmes. (Žiūrėkite šio skyriaus skyrių "Load Optimized Defaults" arba akumuliatoriaus/aiškaus CMOS trumpiklio įvadus, kaip išvalyti CMOS reikšmes.)

Paleidimo ekranas

Įkrovus kompiuteriui, pasirodys šis paleidimo logotipo ekranas. (BIOS versijos pavyzdys: F1a)

Yra du skirtingi BIOS režimai, kaip nurodyta toliau, ir galite naudoti klavišą <F2>, kad perjungtumėte du režimus. Klasikinis sąrankos režimas suteikia išsamius BIOS nustatymus. Galite paspausti rodyklių klavišus klaviatūroje, kad judėtumėte tarp elementų, ir paspausti <Enter>, kad patvirtintumėte arba įeitumėte į submeniu. Arba galite naudoti pelę, kad pasirinktumėte norimą elementą. Easy Mode leidžia vartotojams greitai peržiūrėti savo dabartinę sistemos informaciją arba atlikti koregavimus, kad pasiektų optimalų našumą. Easy Mode režimu galite naudoti pelę, kad judėtumėte per konfigūracijos elementus.

• Kai sistema nėra stabili kaip įprasta, pasirinkite elementą Load Optimized Defaults, kad nustatytumėte sistemos numatytuosius nustatymus.
• Šiame skyriuje aprašyti BIOS sąrankos meniu yra skirti tik nuorodai ir gali skirtis priklausomai nuo BIOS versijos.

Pagrindinis meniu

Classic Setup Function Keys

<><>	Perkelkite pasirinkimo juostą, kad pasirinktumėte sąrankos meniu
<><>	Perkelkite pasirinkimo juostą, kad pasirinktumėte konfigūracijos elementą meniu
<Enter>	Vykdykite komandą arba įveskite meniu
<+>/<Page Up>	Padidinkite skaitinę vertę arba atlikite pakeitimus
<->/<Page Down>	Sumažinkite skaitinę vertę arba atlikite pakeitimus
<F1>	Rodyti funkcijų klavišų aprašymus
<F2>	Perjunkite į Easy Mode
<F5>	Atkurkite ankstesnius BIOS nustatymus dabartiniams submeniu
<F7>	Įkelkite optimizuotus BIOS numatytuosius nustatymus dabartiniams submeniu
<F8>	Pasiekite Q-Flash įrankį
<F9>	Rodyti sistemos informaciją
<F10>	Išsaugokite visus pakeitimus ir išeikite iš BIOS sąrankos programos
<F12>	Nufotografuokite dabartinį ekraną kaip vaizdą ir išsaugokite jį į USB diską
<Esc>	Pagrindinis meniu: išeikite iš BIOS sąrankos programos Submeniu: išeikite iš dabartinio submeniu

M.I.T.

Ar sistema stabiliai veiks su jūsų nustatytais spartinimo / per didelės įtampos nustatymais, priklauso nuo bendros sistemos konfigūracijos. Netinkamas spartinimas / per didelė įtampa gali sugadinti procesorių, lustų rinkinį arba atmintį ir sutrumpinti šių komponentų naudojimo laiką. Šis puslapis skirtas tik pažengusiems vartotojams ir rekomenduojame nekeisti numatytųjų nustatymų, kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. (Netinkamas nustatymų keitimas gali sukelti sistemos paleidimo gedimą. Jei taip atsitiks, išvalykite CMOS reikšmes ir nustatykite plokštę į numatytąsias reikšmes.)

• Išplėstiniai dažnio nustatymai
  Pagrindinio takto reikšmė
  Rodo dabartinį pagrindinio takto dažnį.
  Grafikos skilties santykis ^(Pastaba)
  Leidžia nustatyti grafikos skilties santykį.
  Grafikos neskilties santykis ^(Pastaba)
  Leidžia nustatyti grafikos neskilties santykį.
  Procesoriaus takto santykis
  Leidžia pakeisti įdiegto procesoriaus takto santykį. Reguliuojamas diapazonas priklauso nuo įdiegto procesoriaus.
  Procesoriaus dažnis
  Rodo dabartinį veikiančio procesoriaus dažnį.
  FCLK dažnis ankstyvam įjungimui
  Leidžia nustatyti FCLK dažnį. Galimos parinktys: Normal(800Mhz), 1GHz, 400MHz. (Numatytasis: 1GHz)
• Išplėstiniai procesoriaus šerdies nustatymai
  Procesoriaus takto santykis, Procesoriaus dažnis, FCLK dažnis ankstyvam įjungimui
  Aukščiau pateikti nustatymai yra sinchroniniai su tais pačiais elementais Išplėstiniai dažnio nustatymai meniu.
  (Pastaba) Šis elementas rodomas tik įdiegus procesorių, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie Intel^® procesorių unikalias funkcijas, apsilankykite „Intel“ svetainėje.
  AVX poslinkis (Pastaba)
  AVX poslinkis yra neigiamas AVX santykio poslinkis.
  Nešerdies santykis
  Leidžia nustatyti procesoriaus nešerdies santykį. Reguliuojamas diapazonas priklauso nuo naudojamo procesoriaus.
  Nešerdies dažnis
  Rodo dabartinį procesoriaus nešerdies dažnį.
  Procesoriaus lankstaus santykio nepaisymas
  Įgalina arba išjungia procesoriaus lankstų santykį. Didžiausias procesoriaus takto santykis bus pagrįstas Procesoriaus lankstaus santykio nustatymai reikšme, jei Procesoriaus takto santykis yra nustatytas į Auto (Automatinis). (Numatytasis: Išjungta)
  Procesoriaus lankstaus santykio nustatymai
  Leidžia nustatyti procesoriaus lankstų santykį. Reguliuojamas diapazonas gali skirtis priklausomai nuo procesoriaus.
  Intel(R) Turbo Boost Technology ^(Pastaba)
  Leidžia nustatyti, ar įgalinti „Intel^®“ procesoriaus „Turbo Boost“ technologiją. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
  Turbo santykis ^(Pastaba)
  Leidžia nustatyti procesoriaus „Turbo“ santykius skirtingam aktyvių šerdžių skaičiui. Auto (Automatinis) nustato procesoriaus „Turbo“ santykius pagal procesoriaus specifikacijas. (Numatytasis: Automatinis)
  Galios riba TDP (vatais) / Galios ribos laikas
  Leidžia nustatyti procesoriaus „Turbo“ režimo galios ribą ir kiek laiko reikia veikti esant nurodytai galios ribai. Jei nurodyta vertė viršijama, procesorius automatiškai sumažins šerdies dažnį, kad sumažintų galią. Auto (Automatinis) nustato galios ribą pagal procesoriaus specifikacijas. (Numatytasis: Automatinis)
  Šerdies srovės riba (amperais)
  Leidžia nustatyti srovės ribą procesoriaus „Turbo“ režimui. Kai procesoriaus srovė viršija nurodytą srovės ribą, procesorius automatiškai sumažins šerdies dažnį, kad sumažintų srovę. Auto (Automatinis) nustato galios ribą pagal procesoriaus specifikacijas. (Numatytasis: Automatinis)
  „Turbo“ šerdies ribos valdymas ^(Pastaba)
  Leidžia atskirai valdyti kiekvienos procesoriaus šerdies ribą. (Numatytasis: Automatinis)
  Įgalintų procesoriaus šerdžių skaičius ^(Pastaba)
  Leidžia pasirinkti procesoriaus šerdžių skaičių, kurį norite įgalinti „Intel^®“ kelių šerdžių procesoriuje (procesoriaus šerdžių skaičius gali skirtis priklausomai nuo procesoriaus). Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
  „Hyper-Threading“ technologija ^(Pastaba)
  Leidžia nustatyti, ar įgalinti kelių srautų technologiją naudojant „Intel^®“ procesorių, kuris palaiko šią funkciją. Ši funkcija veikia tik operacinėse sistemose, kurios palaiko kelių procesorių režimą. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
  Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^(Pastaba)
  Įgalina arba išjungia „Intel^® Speed Shift“ technologiją. Įgalinus šią funkciją, procesorius gali greičiau padidinti savo veikimo dažnį ir pagerinti sistemos atsaką. (Numatytasis: Automatinis)
  Procesoriaus patobulintas sustabdymas (C1E) ^(Pastaba)
  Įgalina arba išjungia „Intel^®“ procesoriaus patobulintą sustabdymo (C1E) funkciją, procesoriaus energijos taupymo funkciją sistemos sustabdymo būsenoje. Kai įgalinta, procesoriaus šerdies dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, siekiant sumažinti energijos suvartojimą. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
  (Pastaba) Šis elementas rodomas tik įdiegus procesorių, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie „Intel^®“ procesorių unikalias funkcijas, apsilankykite „Intel“ svetainėje.
  C3 būsenos palaikymas ^(Pastaba)
  Leidžia nustatyti, ar procesoriui leisti įjungti C3 režimą sistemos sustabdymo būsenoje. Kai įgalinta, procesoriaus šerdies dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, siekiant sumažinti energijos suvartojimą. C3 būsena yra labiau patobulinta energijos taupymo būsena nei C1. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
  C6/C7 būsenos palaikymas ^(Pastaba)
  Leidžia nustatyti, ar procesoriui leisti įjungti C6/C7 režimą sistemos sustabdymo būsenoje. Kai įgalinta, procesoriaus šerdies dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, siekiant sumažinti energijos suvartojimą. C6/C7 būsena yra labiau patobulinta energijos taupymo būsena nei C3. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
  C8 būsenos palaikymas ^(Pastaba)
  Leidžia nustatyti, ar procesoriui leisti įjungti C8 režimą sistemos sustabdymo būsenoje. Kai įgalinta, procesoriaus šerdies dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, siekiant sumažinti energijos suvartojimą. C8 būsena yra labiau patobulinta energijos taupymo būsena nei C6/C7. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
  C10 būsenos palaikymas ^(Pastaba)
  Leidžia nustatyti, ar procesoriui leisti įjungti C10 režimą sistemos sustabdymo būsenoje. Kai įgalinta, procesoriaus šerdies dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, siekiant sumažinti energijos suvartojimą. C10 būsena yra labiau patobulinta energijos taupymo būsena nei C8. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
  Paketo C būsenos riba ^(Pastaba)
  Leidžia nurodyti procesoriaus C būsenos ribą. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
  Procesoriaus terminis monitorius ^(Pastaba)
  Įgalina arba išjungia „Intel^®“ terminio monitoriaus funkciją, procesoriaus apsaugos nuo perkaitimo funkciją. Kai įgalinta, procesoriaus šerdies dažnis ir įtampa bus sumažinti, kai procesorius perkaista. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
  Žiedo iki šerdies poslinkis (žemyn)
  Leidžia nustatyti, ar išjungti procesoriaus žiedo santykio automatinio sumažinimo funkciją. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
  Procesoriaus EIST funkcija ^(Pastaba)
  Įgalina arba išjungia patobulintą „Intel^® Speed Step“ technologiją (EIST). Priklausomai nuo procesoriaus apkrovos, „Intel^® EIST“ technologija gali dinamiškai ir efektyviai sumažinti procesoriaus įtampą ir šerdies dažnį, kad sumažintų vidutinį energijos suvartojimą ir šilumos gamybą. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
  Lenktynės į sustabdymą (RTH) ^(Pastaba)/Energiją taupantis „Turbo“^(Pastaba)
  Įgalina arba išjungia su procesoriaus energijos taupymu susijusius nustatymus.
  Įtampos optimizavimas
  Leidžia nustatyti, ar įgalinti įtampos optimizavimą, kad sumažintumėte energijos suvartojimą. (Numatytasis: Automatinis)
  Aparatinės įrangos išankstinis nuskaitymas
  Leidžia nustatyti, ar įgalinti aparatinės įrangos išankstinį nuskaitymą, kad iš atminties į talpyklą būtų iš anksto nuskaitomi duomenys ir instrukcijos. (Numatytasis: Automatinis)
  (Pastaba) Šis elementas rodomas tik įdiegus procesorių, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie „Intel^®“ procesorių unikalias funkcijas, apsilankykite „Intel“ svetainėje.
  Gretimos talpyklos eilutės išankstinis nuskaitymas
  Leidžia nustatyti, ar įgalinti gretimos talpyklos eilutės išankstinio nuskaitymo mechanizmą, leidžiantį procesoriui atkurti prašomą talpyklos eilutę ir paskesnę talpyklos eilutę. (Numatytasis: Automatinis)
  Ekstremalus atminties profilis (X.M.P.) ^(Pastaba)
  Leidžia BIOS nuskaityti SPD duomenis XMP atminties modulyje (-iuose), kad pagerintų atminties veikimą, kai įgalinta.

  Disabled	Išjungia šią funkciją. (Numatytasis)
  Profile1	Naudoja 1 profilio nustatymus.
  Profile2 (Pastaba)	Naudoja 2 profilio nustatymus.

  System Memory Multiplier (Sistemos atminties daugiklis)
  Leidžia nustatyti sistemos atminties daugiklį. Auto (Automatinis) nustato atminties daugiklį pagal atminties SPD duomenis. (Numatytasis: Auto (Automatinis))
  Memory Ref Clock (Atminties atskaitos laikrodis)
  Leidžia rankiniu būdu reguliuoti atminties atskaitos laikrodį. (Numatytasis: Auto (Automatinis))
  Memory Odd Ratio (100/133 or 200/266) (Atminties nelyginis santykis (100/133 arba 200/266))
  Leidžia rankiniu būdu reguliuoti atminties atskaitos laikrodį. (Numatytasis: Auto (Automatinis))
  Memory Frequency (MHz) (Atminties dažnis (MHz))
  Pirmoji atminties dažnio reikšmė yra normalus naudojamos atminties veikimo dažnis; antroji yra atminties dažnis, kuris automatiškai reguliuojamas pagal System Memory Multiplier (Sistemos atminties daugiklis) nustatymus.

• Advanced Memory Settings (Išplėstiniai atminties nustatymai)
  Extreme Memory Profile (X.M.P.) ^(Pastaba), System Memory Multiplier, Memory Ref Clock, Memory Odd Ratio (100/133 or 200/266), Memory Frequency(MHz)
  Aukščiau nurodyti nustatymai yra sinchroniniai su tais pačiais elementais, esančiais Advanced Frequency Settings (Išplėstiniai dažnio nustatymai) meniu.
  Memory Boot Mode ^(Pastaba) (Atminties paleidimo režimas)
  Pateikia atminties aptikimo ir apmokymo metodus.

  Auto	Leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis)
  Normal	BIOS automatiškai atlieka atminties apmokymą. Atminkite, kad jei sistema taps nestabili arba nebus galima įkrauti, pabandykite išvalyti CMOS reikšmes ir iš naujo nustatyti plokštę į numatytąsias reikšmes. (Žr. akumuliatoriaus / CMOS trumpiklio išvalymo įvadus, kaip išvalyti CMOS reikšmes.)
  Enable Fast Boot	Praleiskite atminties aptikimą ir apmokymą pagal kai kuriuos konkrečius kriterijus, kad atminties paleidimas būtų greitesnis.
  Disable Fast Boot	Aptikti ir apmokyti atmintį kiekvieną kartą paleidžiant.

  Realtime Memory Timing (Realaus laiko atminties laikas)
  Leidžia tiksliai sureguliuoti atminties laiką po BIOS etapo. (Numatytasis: Auto (Automatinis))
  Memory Enhancement Settings (Atminties tobulinimo nustatymai)
  Pateikia keletą atminties našumo tobulinimo nustatymų: Normal (įprastas našumas), Relax OC, Enhanced Stability (patobulintas stabilumas) ir Enhanced Performance (patobulintas našumas). (Numatytasis: Normal (įprastas))
  Memory Timing Mode (Atminties laiko režimas)
  Manual (Rankinis) ir Advanced Manual (Išplėstinis rankinis) leidžia konfigūruoti Memory Multiplier Tweaker (Atminties daugiklio reguliavimas), Channel Interleaving (Kanalų persipynimas), Rank Interleaving (Eilių persipynimas) ir toliau nurodytus atminties laiko nustatymus. Galimos parinktys: Auto (automatinis) (numatytasis), Manual (rankinis), Advanced Manual (išplėstinis rankinis).
  (Pastaba) Šis elementas rodomas tik įdiegus procesorių ir atminties modulį, kuris palaiko šią funkciją.
  Profile DDR Voltage (Profilio DDR įtampa)
  Kai naudojamas ne XMP atminties modulis arba Extreme Memory Profile (X.M.P.) (Išplėstinis atminties profilis (X.M.P.)) nustatytas į Disabled (Išjungtas), reikšmė rodoma pagal jūsų atminties specifikaciją. Kai Extreme Memory Profile (X.M.P.) (Išplėstinis atminties profilis (X.M.P.)) nustatytas į Profile1 (Profilis1) arba Profile2 (Profilis2), reikšmė rodoma pagal SPD duomenis XMP atmintyje.
  Memory Multiplier Tweaker (Atminties daugiklio reguliavimas)
  Pateikia skirtingus atminties automatinio derinimo lygius. (Numatytasis: Auto (Automatinis))
  Channel Interleaving (Kanalų persipynimas)
  Įjungia arba išjungia atminties kanalų persipynimą. Enabled (Įjungta) leidžia sistemai vienu metu pasiekti skirtingus atminties kanalus, kad padidėtų atminties našumas ir stabilumas. Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
  Rank Interleaving (Eilių persipynimas)
  Įjungia arba išjungia atminties eilių persipynimą. Enabled (Įjungta) leidžia sistemai vienu metu pasiekti skirtingas atminties eiles, kad padidėtų atminties našumas ir stabilumas. Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))

• Channel A/B Memory Sub Timings (A/B kanalų atminties papildomas laikas)
  Šis submeniu pateikia atminties laiko nustatymus kiekvienam atminties kanalui. Atitinkami laiko nustatymų ekranai yra konfigūruojami tik tada, kai Memory Timing Mode (Atminties laiko režimas) nustatytas į Manual (Rankinis) arba Advanced Manual (Išplėstinis rankinis). Pastaba: jūsų sistema gali tapti nestabili arba neįsijungti, kai pakeisite atminties laiką. Jei taip atsitiks, iš naujo nustatykite plokštę į numatytąsias reikšmes įkeldami optimizuotus numatytuosius nustatymus arba išvalydami CMOS reikšmes.
• Advanced Voltage Settings (Išplėstiniai įtampos nustatymai)
• Advanced Power Settings (Išplėstiniai galios nustatymai)
  Šiame skyriuje pateikiamos Loadline įtampos valdymo parinktys.
• CPU Core Voltage Control (CPU šerdies įtampos valdymas)
  Šiame skyriuje pateikiamos CPU įtampos valdymo parinktys.
• DRAM Voltage Control (DRAM įtampos valdymas)
  Šiame skyriuje pateikiamos atminties įtampos valdymo parinktys.
• Internal VR Control (Vidinis VR valdymas)
  Šiame skyriuje pateikiamos VR įtampos valdymo parinktys.
• PC Health Status (PC sveikatos būklė)
  Reset Case Open Status (Atkurti korpuso atidarymo būseną)

  Disabled	Išlaiko arba išvalo ankstesnės važiuoklės įsibrovimo būsenos įrašą. (Numatytasis)
  Enabled	Išvalo ankstesnės važiuoklės įsibrovimo būsenos įrašą ir lauke Case Open (Korpusas atidarytas) kitą kartą paleidžiant bus rodoma "No" (Ne).

  Case Open (Korpusas atidarytas)
  Rodo važiuoklės įsibrovimo aptikimo įrenginio, prijungto prie pagrindinės plokštės CI antraštės, aptikimo būseną. Jei sistemos važiuoklės dangtis nuimtas, šiame lauke bus rodoma "Yes" (Taip), kitu atveju bus rodoma "No" (Ne). Norėdami išvalyti važiuoklės įsibrovimo būsenos įrašą, nustatykite Reset Case Open Status (Atkurti korpuso atidarymo būseną) į Enabled (Įjungta), išsaugokite nustatymus CMOS ir iš naujo paleiskite sistemą.
  CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG (CPU Vcore/CPU VCCSA/DRAM kanalo A/B įtampa/+3,3 V/+5 V/+12 V/CPU VAXG)
  Rodo dabartines sistemos įtampas.

• Miscellaneous Settings (Įvairūs nustatymai)
  Max Link Speed (Maksimalus ryšio greitis)
  Leidžia nustatyti PCI Express lizdų veikimo režimą į Gen 1, Gen 2 arba Gen 3. Faktinis veikimo režimas priklauso nuo kiekvieno lizdo aparatinės įrangos specifikacijos. Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
  3DMark01 Enhancement (3DMark01 tobulinimas)
  Leidžia nustatyti, ar patobulinti kai kurių senesnių etaloninių testų našumą. (Numatytasis: Disabled (Išjungta))
• Smart Fan 5 Settings (Išmanaus ventiliatoriaus 5 nustatymai) & Monitor (Monitorius)
  Leidžia pasirinkti tikslą, kurį norite stebėti, ir atlikti tolesnius koregavimus. (Numatytasis: CPU FAN (CPU ventiliatorius))
  Fan Speed Control (Ventiliatoriaus greičio valdymas)
  Leidžia nustatyti, ar įjungti ventiliatoriaus greičio valdymo funkciją ir reguliuoti ventiliatoriaus greitį.

  Normalus	Leidžia ventiliatoriui veikti skirtingu greičiu pagal temperatūrą. Galite reguliuoti ventiliatoriaus greitį naudodami System Information Viewer (Sistemos informacijos peržiūros priemonę) pagal savo sistemos reikalavimus. (Numatytasis)
  Tylus	Leidžia ventiliatoriui veikti mažu greičiu.
  Rankinis	Leidžia valdyti ventiliatoriaus greitį kreivės grafike.
  Pilnas greitis	Leidžia ventiliatoriui veikti visu greičiu.

  Fan Control Use Temperature Input (Ventiliatoriaus valdymo temperatūros įvesties naudojimas)
  Leidžia pasirinkti atskaitos temperatūrą ventiliatoriaus greičio valdymui.
  Temperature Interval (Temperatūros intervalas)
  Leidžia pasirinkti temperatūros intervalą ventiliatoriaus greičio keitimui.
  Fan Control Mode (Ventiliatoriaus valdymo režimas)

  Auto	Leidžia BIOS automatiškai aptikti įdiegto ventiliatoriaus / siurblio tipą ir nustatyti optimalų valdymo režimą. (Numatytasis)
  Įtampa	Įtampos režimas rekomenduojamas 3 kontaktų ventiliatoriui.
  PWM	PWM režimas rekomenduojamas 4 kontaktų ventiliatoriui.

  Fan Stop (Ventiliatoriaus sustabdymas)
  Įjungia arba išjungia ventiliatoriaus sustabdymo funkciją. Galite nustatyti temperatūros ribą naudodami temperatūros kreivę. Ventiliatorius sustoja, kai temperatūra yra žemesnė už ribą. (Numatytasis: Disabled (Išjungta))
  Temperature (Temperatūra)
  Rodo dabartinę pasirinktos tikslinės srities temperatūrą.
  Fan Speed (Ventiliatoriaus greitis)
  Rodo dabartinį ventiliatoriaus greitį.
  Temperature Warning Control (Temperatūros įspėjimo valdymas)
  Nustato temperatūros įspėjimo ribą. Kai temperatūra viršija ribą, BIOS skleis įspėjamąjį garsą. Galimos parinktys: Disabled (išjungta) (numatytasis), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  Fan Fail Warning (Ventiliatoriaus gedimo įspėjimas)
  Leidžia sistemai skleisti įspėjamąjį garsą, jei ventiliatorius nėra prijungtas arba sugenda. Patikrinkite ventiliatoriaus būklę arba ventiliatoriaus jungtį, kai tai įvyksta. (Numatytasis: Disabled (Išjungta))

Sistema

Šiame skyriuje pateikiama informacija apie jūsų pagrindinės plokštės modelį ir BIOS versiją. Taip pat galite pasirinkti numatytąją BIOS naudojamą kalbą ir rankiniu būdu nustatyti sistemos laiką.
Prieigos lygis
Rodo dabartinį prieigos lygį, atsižvelgiant į naudojamą slaptažodžio apsaugos tipą. (Jei slaptažodis nenustatytas, numatytasis bus rodomas kaip Administratorius.) Administratoriaus lygis leidžia keisti visus BIOS nustatymus; Vartotojo lygis leidžia keisti tik tam tikrus BIOS nustatymus, bet ne visus.
Sistemos kalba
Pasirenka numatytąją BIOS naudojamą kalbą.
Sistemos data
Nustato sistemos datą. Datos formatas yra savaitė (tik skaitymui), mėnuo, data ir metai. Naudokite <Enter>, kad perjungtumėte mėnesio, datos ir metų laukus, ir naudokite <Page Up> arba <Page Down> klavišą, kad nustatytumėte norimą reikšmę.
Sistemos laikas
Nustato sistemos laiką. Laiko formatas yra valanda, minutė ir sekundė. Pavyzdžiui, 13 val. yra 13:00:00. Naudokite <Enter>, kad perjungtumėte valandos, minutės ir sekundės laukus, ir naudokite <Page Up> arba <Page Down> klavišą, kad nustatytumėte norimą reikšmę.

BIOS

NumLock būsena paleidžiant
Įjungia arba išjungia „Numlock“ funkciją klaviatūros skaitmeninėje klaviatūroje po POST. (Numatytasis: įjungta)
Saugos parinktis
Nurodo, ar slaptažodžio reikia kiekvieną kartą paleidžiant sistemą, ar tik įeinant į BIOS sąranką.
Sukonfigūravę šį elementą, nustatykite slaptažodžius po elementu Administratoriaus slaptažodis / Vartotojo slaptažodis.

Sąranka	Slaptažodžio reikia tik norint įeiti į BIOS sąrankos programą.
Sistema	Slaptažodžio reikia norint paleisti sistemą ir įeiti į BIOS sąrankos programą. (Numatytasis)

Viso ekrano LOGO rodymas
Leidžia nustatyti, ar sistemos paleidimo metu rodyti GIGABYTE logotipą. Išjungta praleidžia GIGABYTE logotipą, kai sistema paleidžiama. (Numatytasis: įjungta)
Paleidimo parinkčių prioritetai
Nurodo bendrą paleidimo tvarką iš galimų įrenginių. Išimamiems atminties įrenginiams, palaikantiems GPT formatą, paleidimo įrenginių sąraše bus pridėtas priešdėlis "UEFI:". Norėdami paleisti iš operacinės sistemos, kuri palaiko GPT skaidymą, pasirinkite įrenginį su priešdėliu "UEFI:".
Arba, jei norite įdiegti operacinę sistemą, kuri palaiko GPT skaidymą, pvz., Windows 7 64 bitų, pasirinkite optinį diskų įrenginį, kuriame yra Windows 7 64 bitų diegimo diskas ir kuris turi priešdėlį "UEFI:".
Kietojo disko/CD/DVD ROM įrenginio/diskelio įrenginio/tinklo įrenginio BBS prioritetai
Nurodo konkretaus įrenginio tipo, pvz., kietųjų diskų, optinių diskų įrenginių, diskelių įrenginių ir įrenginių, kurie palaiko paleidimo iš LAN funkciją, ir t. t., paleidimo tvarką. Norėdami įeiti į submeniu, kuriame pateikiami to paties tipo prijungti įrenginiai, spustelėkite <Enter> šį elementą. Šis elementas pateikiamas tik tada, kai įdiegtas bent vienas šio tipo įrenginys.
Greitas paleidimas
Įjungia arba išjungia greitą paleidimą, kad sutrumpėtų OS paleidimo procesas. Ypač greitas užtikrina greičiausią paleidimo greitį. (Numatytasis: išjungta)
SATA palaikymas

Tik paskutinis paleistas HDD	Išskyrus ankstesnį paleidimo diską, visi SATA įrenginiai išjungiami prieš baigiant OS paleidimo procesą.
Visi SATA įrenginiai	Visi SATA įrenginiai veikia operacinėje sistemoje ir POST metu. (Numatytasis)

Šį elementą galima konfigūruoti tik tada, kai Greitas paleidimas nustatytas kaip Įjungtas arba Ypač greitas.

VGA palaikymas
Leidžia pasirinkti, kokio tipo operacinę sistemą paleisti.

Automatinis	Įgalina tik senstelėjusios parinkties ROM.
EFI tvarkyklė	Įgalina EFI parinkties ROM. (Numatytasis)

Šį elementą galima konfigūruoti tik tada, kai Greitas paleidimas nustatytas kaip Įjungtas arba Ypač greitas.

USB palaikymas

Išjungtas	Visi USB įrenginiai išjungiami prieš baigiant OS paleidimo procesą.
Visiškas pirminis	Visi USB įrenginiai veikia operacinėje sistemoje ir POST metu.
Dalinis pirminis	Dalis USB įrenginių išjungiami prieš baigiant OS paleidimo procesą. (Numatytasis)

Šį elementą galima konfigūruoti tik tada, kai Greitas paleidimas nustatytas kaip Įjungtas. Ši funkcija išjungta, kai Greitas paleidimas nustatytas kaip Ypač greitas.

PS2 įrenginių palaikymas

Išjungtas	Visi PS/2 įrenginiai išjungiami prieš baigiant OS paleidimo procesą.
Įjungtas	Visi PS/2 įrenginiai veikia operacinėje sistemoje ir POST metu. (Numatytasis)

Šį elementą galima konfigūruoti tik tada, kai Greitas paleidimas nustatytas kaip Įjungtas. Ši funkcija išjungta, kai Greitas paleidimas nustatytas kaip Ypač greitas.

Tinklo rietuvės tvarkyklės palaikymas

Išjungtas	Išjungia paleidimą iš tinklo. (Numatytasis)
Įjungtas	Įgalina paleidimą iš tinklo.

Šį elementą galima konfigūruoti tik tada, kai Greitas paleidimas nustatytas kaip Įjungtas arba Ypač greitas.

Kitas paleidimas po kintamosios srovės maitinimo dingimo

Įprastas paleidimas	Įgalina įprastą paleidimą grąžinus kintamosios srovės maitinimą. (Numatytasis)
Greitas paleidimas	Grąžinus kintamosios srovės maitinimą, išlaiko greito paleidimo nustatymus.

Šį elementą galima konfigūruoti tik tada, kai Greitas paleidimas nustatytas kaip Įjungtas arba Ypač greitas.

Pelės greitis
Leidžia nustatyti pelės žymeklio judėjimo greitį. (Numatytasis: 1 X)
CSM palaikymas
Įgalina arba išjungia UEFI CSM (suderinamumo palaikymo modulį), kad būtų palaikomas senstelėjęs kompiuterio paleidimo procesas.

Išjungtas	Išjungia UEFI CSM ir palaiko tik UEFI BIOS paleidimo procesą.
Įjungtas	Įgalina UEFI CSM. (Numatytasis)

LAN PXE paleidimo parinkties ROM
Leidžia pasirinkti, ar įgalinti LAN valdiklio senstelėjusią parinkties ROM. (Numatytasis: išjungta) Šį elementą galima konfigūruoti tik tada, kai CSM palaikymas nustatytas kaip Įjungtas.

Atminties paleidimo parinkties valdymas
Leidžia pasirinkti, ar įgalinti UEFI arba senstelėjusią parinkties ROM atminties įrenginio valdikliui.

Nepaleisti	Išjungia parinkties ROM.
Senstelėjęs	Įgalina tik senstelėjusią parinkties ROM.
UEFI	Įgalina tik UEFI parinkties ROM. (Numatytasis)

Šį elementą galima konfigūruoti tik tada, kai CSM palaikymas nustatytas kaip Įjungtas.

Kitas PCI įrenginys
Leidžia pasirinkti, ar įgalinti UEFI arba senstelėjusią parinkties ROM PCI įrenginio valdikliui, išskyrus LAN, atminties įrenginį ir grafikos valdiklius.

Nepaleisti	Išjungia parinkties ROM.
Senstelėjęs	Įgalina tik senstelėjusią parinkties ROM.
UEFI	Įgalina tik UEFI parinkties ROM. (Numatytasis)

Šį elementą galima konfigūruoti tik tada, kai CSM palaikymas nustatytas kaip Įjungtas.

Administratoriaus slaptažodis
Leidžia konfigūruoti administratoriaus slaptažodį. Paspauskite <Enter> šį elementą, įveskite slaptažodį ir paspauskite <Enter>. Jūsų bus paprašyta patvirtinti slaptažodį. Įveskite slaptažodį dar kartą ir paspauskite <Enter>. Turite įvesti administratoriaus slaptažodį (arba vartotojo slaptažodį) paleidžiant sistemą ir įeidami į BIOS sąranką. Skirtingai nuo vartotojo slaptažodžio, administratoriaus slaptažodis leidžia keisti visus BIOS nustatymus.
Vartotojo slaptažodis
Leidžia konfigūruoti vartotojo slaptažodį. Paspauskite <Enter> šį elementą, įveskite slaptažodį ir paspauskite <Enter>. Jūsų bus paprašyta patvirtinti slaptažodį. Įveskite slaptažodį dar kartą ir paspauskite <Enter>. Turite įvesti administratoriaus slaptažodį (arba vartotojo slaptažodį) paleidžiant sistemą ir įeidami į BIOS sąranką. Tačiau vartotojo slaptažodis leidžia keisti tik tam tikrus BIOS nustatymus, bet ne visus.
Norėdami atšaukti slaptažodį, paspauskite <Enter> ant slaptažodžio elemento ir, kai būsite paprašyti slaptažodžio, pirmiausia įveskite teisingą slaptažodį. Kai būsite paraginti įvesti naują slaptažodį, paspauskite <Enter> neįvesdami jokio slaptažodžio. Paspauskite <Enter> dar kartą, kai būsite paraginti patvirtinti.
PASTABA: prieš nustatydami vartotojo slaptažodį, būtinai pirmiausia nustatykite administratoriaus slaptažodį.

Periferiniai įrenginiai

Pirminė ekrano išvestis
Nurodo pirmą monitoriaus ekrano inicijavimą iš įdiegtos PCI Express vaizdo plokštės arba integruotos vaizdo plokštės.

IGFX	Nustato integruotą vaizdo plokštę kaip pirmąjį ekraną.
PCIe 1 Slot	Nustato vaizdo plokštę PCIEX16 lizde kaip pirmąjį ekraną. (Numatytasis)

Integruotas LAN valdiklis
Įgalina arba išjungia integruotą LAN funkciją. (Numatytasis: Įgalintas)
Jei norite įdiegti trečiosios šalies papildomą tinklo plokštę, o ne naudoti integruotą LAN, nustatykite šį elementą į Disabled (išjungta).
Dekodavimas virš 4G
Įgalina arba išjungia 64 bitų įrenginių dekodavimą virš 4 GB adreso erdvės (tik jei jūsų sistema palaiko 64 bitų PCI dekodavimą). Nustatykite į Enabled (įgalinta), jei įdiegta daugiau nei viena pažangi vaizdo plokštė ir jų tvarkyklės negali būti paleistos įvedant operacinę sistemą (dėl ribotos 4 GB atminties adreso erdvės). (Numatytasis: Išjungtas)
Intel Platform Trust Technology (PTT)
Įgalina arba išjungia „Intel^® PTT Technology“. (Numatytasis: Išjungtas)
Software Guard Extensions (SGX)
Įgalina arba išjungia „Intel^® Software Guard Extensions“ technologiją. Ši funkcija leidžia teisėtai programinei įrangai veikti saugioje aplinkoje ir apsaugo programinę įrangą nuo kenkėjiškos programinės įrangos atakų. Parinktis Software Controlled (programinės įrangos valdoma) leidžia įgalinti arba išjungti šią funkciją naudojant „Intel“ pateiktą programą. (Numatytasis: Programinės įrangos valdoma)

• OffBoard SATA Controller Configuration (išorinė SATA valdiklio konfigūracija)
  Rodo informaciją apie jūsų PCIe SSD, jei jis įdiegtas.
• Trusted Computing (patikimas kompiuteris)
  Įgalina arba išjungia „Trusted Platform Module“ (TPM).
• Super IO Configuration (super IO konfigūracija)
  Serial Port (nuoseklusis prievadas)
  Įgalina arba išjungia integruotą nuoseklųjį prievadą. (Numatytasis: Įgalintas)
  Parallel Port (paralelinis prievadas)
  Įgalina arba išjungia integruotą lygiagretųjį prievadą. (Numatytasis: Įgalintas)
• Intel(R) Bios Guard Technology
  Įgalina arba išjungia „Intel^® BIOS Guard“ funkciją, kuri apsaugo BIOS nuo kenkėjiškų atakų.
• USB Configuration (USB konfigūracija) & Legacy USB Support (senstelėjęs USB palaikymas)
  Leidžia naudoti USB klaviatūrą / pelę MS-DOS. (Numatytasis: Įgalintas)
  XHCI Hand-off
  Nustato, ar įgalinti XHCI Hand-off funkciją operacinei sistemai be XHCI Hand-off palaikymo. (Numatytasis: Išjungtas)
  USB Mass Storage Driver Support
  Įgalina arba išjungia USB atminties įrenginių palaikymą. (Numatytasis: Įgalintas)
  Port 60/64 Emulation
  Įgalina arba išjungia I/O prievadų 64h ir 60h emuliavimą. Tai turėtų būti įgalinta norint visiškai palaikyti USB klaviatūras / peles MS-DOS arba operacinėje sistemoje, kuri iš prigimties nepalaiko USB įrenginių. (Numatytasis: Įgalintas)
  Mass Storage Devices (atminties įrenginiai)
  Rodo prijungtų USB atminties įrenginių sąrašą. Šis elementas rodomas tik tada, kai įdiegtas USB atminties įrenginys.
• Network Stack Configuration (tinklo rietuvės konfigūracija)
  Network Stack
  Išjungia arba įgalina paleidimą iš tinklo, norint įdiegti GPT formato OS, pvz., diegiant OS iš „Windows Deployment Services“ serverio. (Numatytasis: Išjungtas)
  Ipv4 PXE Support
  Įgalina arba išjungia IPv4 PXE palaikymą. Šį elementą galima konfigūruoti tik tada, kai įgalintas Network Stack.
  Ipv4 HTTP Support
  Įgalina arba išjungia HTTP paleidimo palaikymą IPv4. Šį elementą galima konfigūruoti tik tada, kai įgalintas Network Stack.
  Ipv6 PXE Support
  Įgalina arba išjungia IPv6 PXE palaikymą. Šį elementą galima konfigūruoti tik tada, kai įgalintas Network Stack.
  Ipv6 HTTP Support
  Įgalina arba išjungia HTTP paleidimo palaikymą IPv6. Šį elementą galima konfigūruoti tik tada, kai įgalintas Network Stack.
  PXE boot wait time
  Leidžia jums konfigūruoti, kiek laiko laukti, kol galėsite paspausti <Esc>, kad atšauktumėte PXE paleidimą. Šį elementą galima konfigūruoti tik tada, kai įgalintas Network Stack. (Numatytasis: 0)
  Media detect count
  Leidžia jums nustatyti, kiek kartų tikrinti laikmenos buvimą. Šį elementą galima konfigūruoti tik tada, kai
  Network Stack yra įgalintas. (Numatytasis: 1)
• NVMe Configuration (NVMe konfigūracija)
  Rodo informaciją apie jūsų PCIe SSD, jei jis įdiegtas.
• SATA And RST Configuration (SATA ir RST konfigūracija) & SATA Controller(s) (SATA valdiklis (-iai))
  Įgalina arba išjungia integruotus SATA valdiklius. (Numatytasis: Įgalintas)
  SATA Mode Selection
  Leidžia jums nuspręsti, ar konfigūruoti SATA valdiklį, integruotą į mikroschemų rinkinį, į AHCI režimą.
  AHCI Konfigūruoja SATA valdiklius į AHCI režimą. „Advanced Host Controller Interface“ (AHCI) yra sąsajos specifikacija, leidžianti atminties tvarkyklei įgalinti pažangias „Serial ATA“ funkcijas, tokias kaip „Native Command Queuing“ ir „hot plug“. (Numatytasis)
  Aggressive LPM Support
  Įgalina arba išjungia energijos taupymo funkciją ALPM (Aggressive Link Power Management) mikroschemų rinkinio SATA valdikliams. (Numatytasis: Įgalintas)
  Port 0/1/2/3 (prievadas 0/1/2/3)
  Įgalina arba išjungia kiekvieną SATA prievadą. (Numatytasis: Įgalintas)
  Hot plug
  Įgalina arba išjungia kiekvieno SATA prievado „hot plug“ galimybę. (Numatytasis: Išjungtas)
  Configured as eSATA (sukonfigūruotas kaip eSATA)
  Įgalina arba išjungia išorinių SATA įrenginių palaikymą.

Mikroschemų rinkinys

VT-d (Pastaba)
Įgalina arba išjungia „Intel^® Virtualization Technology for Directed I/O“. (Numatytasis: Įgalintas)
Internal Graphics (vidinė grafika)
Įgalina arba išjungia integruotą grafikos funkciją. (Numatytasis: Automatinis)
DVMT Pre-Allocated
Leidžia nustatyti integruotos grafikos atminties dydį. Galimos parinktys: 32M–1024M. (Numatytasis: 64M)
DVMT Total Gfx Mem
Leidžia jums paskirstyti integruotos grafikos DVMT atminties dydį. Galimos parinktys: 128M, 256M, MAX. (Numatytasis: 256M)
Audio Controller (garso valdiklis)
Įgalina arba išjungia integruotą garso funkciją. (Numatytasis: Įgalintas)
Jei norite įdiegti trečiosios šalies papildomą garso plokštę, o ne naudoti integruotą garso įrangą, nustatykite šį elementą į Disabled (išjungta).
High Precision Timer (didelio tikslumo laikmatis)
Įgalina arba išjungia didelio tikslumo įvykių laikmatį (HPET) operacinėje sistemoje. (Numatytasis: Įgalintas) & IOAPIC 24-119 Entries
Įgalina arba išjungia šią funkciją. (Numatytasis: Įgalintas)
(Note (pastaba)) Šis elementas rodomas tik tada, kai įdiegiate CPU, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie unikalias „Intel^® CPUs'“ funkcijas, apsilankykite „Intel“ svetainėje.

Maitinimas

Platform Power Management (Platformos energijos valdymas)
Įjungia arba išjungia "Active State Power Management" (ASPM) funkciją. (Numatytasis: Įjungta)
PEG ASPM
Leidžia konfigūruoti ASPM režimą įrenginiui, prijungtam prie CPU PEG magistralės. Šį elementą galima konfigūruoti tik tada, kai Platform Power Management (Platformos energijos valdymas) nustatyta į Enabled (Įjungta). (Numatytasis: Išjungta)
PCH ASPM
Leidžia konfigūruoti ASPM režimą įrenginiui, prijungtam prie mikroschemų rinkinio PCI Express magistralės. Šį elementą galima konfigūruoti tik tada, kai Platform Power Management (Platformos energijos valdymas) nustatyta į Enabled (Įjungta). (Numatytasis: Išjungta)
DMI ASPM
Leidžia konfigūruoti ASPM režimą tiek CPU pusėje, tiek mikroschemų rinkinio DMI jungties pusėje. Šį elementą galima konfigūruoti tik tada, kai Platform Power Management (Platformos energijos valdymas) nustatyta į Enabled (Įjungta). (Numatytasis: Įjungta)
AC BACK (Kintamosios srovės atkūrimas)
Nustato sistemos būseną po maitinimo atnaujinimo po kintamosios srovės dingimo.

Memory	Sistema grįžta į paskutinę žinomą aktyvią būseną, kai atkuriamas kintamosios srovės maitinimas.
Always On	Sistema įjungiama, kai atkuriamas kintamosios srovės maitinimas.
Always Off	Sistema išlieka išjungta, kai atkuriamas kintamosios srovės maitinimas. (Numatytasis)

Power On By Keyboard (Įjungimas klaviatūra)
Leidžia įjungti sistemą PS/2 klaviatūros pažadinimo įvykiu.
Pastaba: norint naudoti šią funkciją, reikalingas ATX maitinimo šaltinis, tiekiantis bent 1 A +5VSB laidu.

Disabled	Išjungia šią funkciją. (Numatytasis)
Password	Nustatykite 1–5 simbolių slaptažodį, kad įjungtumėte sistemą.
Keyboard 98	Paspauskite POWER (Maitinimo) mygtuką Windows 98 klaviatūroje, kad įjungtumėte sistemą.
Any Key	Paspauskite bet kurį klavišą, kad įjungtumėte sistemą.

Power On Password (Įjungimo slaptažodis)
Nustatykite slaptažodį, kai Power On By Keyboard (Įjungimas klaviatūra) nustatytas į Password (Slaptažodis).
Paspauskite <Enter> ant šio elemento ir nustatykite slaptažodį iki 5 simbolių, tada paspauskite <Enter>, kad patvirtintumėte. Norėdami įjungti sistemą, įveskite slaptažodį ir paspauskite <Enter>.
Pastaba: norėdami atšaukti slaptažodį, paspauskite <Enter> ant šio elemento. Kai būsite paraginti įvesti slaptažodį, dar kartą paspauskite <Enter> neįvesdami slaptažodžio, kad išvalytumėte slaptažodžio nustatymus.
Power On By Mouse (Įjungimas pele)
Leidžia įjungti sistemą PS/2 pelės pažadinimo įvykiu.
Pastaba: norint naudoti šią funkciją, reikalingas ATX maitinimo šaltinis, tiekiantis bent 1 A +5VSB laidu.

Disabled	Išjungia šią funkciją. (Numatytasis)
Move	Perkelkite pelę, kad įjungtumėte sistemą.
Double Click	Dukart spustelėkite kairįjį pelės mygtuką, kad įjungtumėte sistemą.

ErP
Nustato, ar sistemai leisti sunaudoti mažiausiai energijos S5 (išjungimo) būsenoje. (Numatytasis: Išjungta)
Pastaba: kai šis elementas nustatytas į Enabled (Įjungta), šios funkcijos bus nepasiekiamos: Resume by Alarm (Atsigavimas pagal žadintuvą), įjungimas pele ir įjungimas klaviatūra.
Soft-Off by PWR-BTTN (Programinis išjungimas PWR-BTTN mygtuku)
Konfigūruoja, kaip išjungti kompiuterį MS-DOS režimu naudojant maitinimo mygtuką.
Instant-Off (Momentinis išjungimas) Paspauskite maitinimo mygtuką ir sistema bus išjungta akimirksniu. (Numatytasis) Delay 4 Sec. (Delsimas 4 sek.) Paspauskite ir palaikykite maitinimo mygtuką 4 sekundes, kad išjungtumėte sistemą. Jei maitinimo mygtukas paspaudžiamas trumpiau nei 4 sekundes, sistema pereis į miego režimą.
Resume by Alarm (Atsigavimas pagal žadintuvą)
Nustato, ar įjungti sistemą norimu laiku. (Numatytasis: Išjungta) Jei įjungta, nustatykite datą ir laiką taip:
Wake up day (Pažadinimo diena): įjunkite sistemą tam tikru laiku kiekvieną dieną arba tam tikrą mėnesio dieną.
Wake up hour/minute/second (Pažadinimo valanda/minutė/sekundė): nustatykite laiką, kada sistema bus įjungta automatiškai.
Pastaba: naudojant šią funkciją, venkite netinkamo išjungimo iš operacinės sistemos arba kintamosios srovės maitinimo pašalinimo, nes nustatymai gali būti neveiksmingi.
Power Loading (Maitinimo apkrova)
Įjungia arba išjungia fiktyvią apkrovą. Kai maitinimo šaltinis yra mažos apkrovos, suaktyvinama apsauga, dėl kurios jis išsijungia arba sugenda. Jei taip atsitinka, nustatykite į Enabled (Įjungta). Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Automatinis)
CEC 2019 Ready (CEC 2019 paruošta)
Leidžia pasirinkti, ar leisti sistemai reguliuoti energijos suvartojimą, kai ji yra išjungta, neveikia arba veikia budėjimo režimu, kad atitiktų CEC (Kalifornijos energijos komisijos) 2019 standartus. (Numatytasis: Išjungta)
RC6(Render Standby) ("Render" budėjimo režimas)
Leidžia nustatyti, ar leisti integruotai grafikai pereiti į budėjimo režimą, kad sumažėtų energijos suvartojimas. (Numatytasis: Įjungta)

Įrašyti ir išeiti

Save & Exit Setup (Įrašyti ir išeiti iš sąrankos)
Paspauskite <Enter> ant šio elemento ir pasirinkite Yes (Taip). Tai įrašo pakeitimus į CMOS ir išeina iš BIOS sąrankos programos. Pasirinkite No (Ne) arba paspauskite <Esc>, kad grįžtumėte į BIOS sąrankos pagrindinį meniu.
Exit Without Saving (Išeiti neįrašius)
Paspauskite <Enter> ant šio elemento ir pasirinkite Yes (Taip). Tai išeina iš BIOS sąrankos neįrašius BIOS sąrankoje atliktų pakeitimų į CMOS. Pasirinkite No (Ne) arba paspauskite <Esc>, kad grįžtumėte į BIOS sąrankos pagrindinį meniu. & Load Optimized Defaults (Įkelti optimizuotas numatytuosius nustatymus)
Paspauskite <Enter> ant šio elemento ir pasirinkite Yes (Taip), kad įkeltumėte optimalius BIOS numatytuosius nustatymus. BIOS numatytieji nustatymai padeda sistemai veikti optimaliai. Visada įkelkite optimizuotus numatytuosius nustatymus atnaujinę BIOS arba išvalę CMOS reikšmes.
Boot Override (Paleidimo nepaisymas)
Leidžia pasirinkti įrenginį, iš kurio iš karto paleisti sistemą. Paspauskite <Enter> ant pasirinkto įrenginio ir pasirinkite Yes (Taip), kad patvirtintumėte. Jūsų sistema bus paleista iš naujo automatiškai ir paleista iš to įrenginio.
Save Profiles (Išsaugoti profilius)
Ši funkcija leidžia išsaugoti dabartinius BIOS nustatymus į profilį. Galite sukurti iki 8 profilių ir išsaugoti kaip sąrankos profilį 1~ sąrankos profilį 8. Paspauskite <Enter>, kad užbaigtumėte. Arba galite pasirinkti Select File in HDD/FDD/USB (Pasirinkti failą HDD/FDD/USB), kad išsaugotumėte profilį savo saugojimo įrenginyje.
Load Profiles (Įkelti profilius)
Jei jūsų sistema tampa nestabili ir įkėlėte BIOS numatytuosius nustatymus, galite naudoti šią funkciją, kad įkeltumėte BIOS nustatymus iš anksčiau sukurto profilio, be vargo iš naujo konfigūruoti BIOS nustatymus. Pirmiausia pasirinkite profilį, kurį norite įkelti, tada paspauskite <Enter>, kad užbaigtumėte. Galite pasirinkti Select File in HDD/FDD/USB (Pasirinkti failą HDD/FDD/USB), kad įvestumėte profilį, anksčiau sukurtą iš jūsų saugojimo įrenginio, arba įkeltumėte profilį, automatiškai sukurtą BIOS, pvz., grąžinti BIOS nustatymus į paskutinius nustatymus, kurie veikė tinkamai (paskutinis žinomas geras įrašas).

Tvarkyklių diegimas

• Prieš diegiant tvarkykles, pirmiausia įdiekite operacinę sistemą.
• Įdiegę operacinę sistemą, įdėkite pagrindinės plokštės tvarkyklių diską į optinį diskų įrenginį. Ekrano viršutiniame dešiniajame kampe spustelėkite pranešimą „Bakstelėkite, kad pasirinktumėte, kas nutiks su šiuo disku“ ir pasirinkite „PaleistiRun.exe.“ (Arba eikite į Mano kompiuteris, dukart spustelėkite optinį diskų įrenginį ir paleiskite Run.exe programą.)

"Xpress Install" (Automatinis diegimas) automatiškai nuskaito jūsų sistemą ir pateikia visas rekomenduojamas įdiegti tvarkykles. Galite spustelėti mygtuką Xpress Install ir "Xpress Install" (Automatinis diegimas) įdiegs visas pasirinktas tvarkykles. Arba spustelėkite rodyklę piktogramą, kad atskirai įdiegtumėte reikiamas tvarkykles.

Norėdami gauti daugiau informacijos apie programinę įrangą, apsilankykite GIGABYTE svetainėje.

Norėdami gauti daugiau informacijos apie trikčių šalinimą, apsilankykite GIGABYTE svetainėje.

Pagrindinės plokštės versijos nustatymas
Pagrindinės plokštės versijos numeris atrodo taip: "REV: X.X." Pavyzdžiui, "REV: 1.0" reiškia, kad pagrindinės plokštės versija yra 1.0. Prieš atnaujindami pagrindinės plokštės BIOS, tvarkykles arba ieškodami techninės informacijos, patikrinkite savo pagrindinės plokštės versiją.
Pavyzdys:

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti „Gigabyte H310M DS2“ vadovas

Prieinamos kalbos
