Instrukcja obsługi Gigabyte H310M DS2

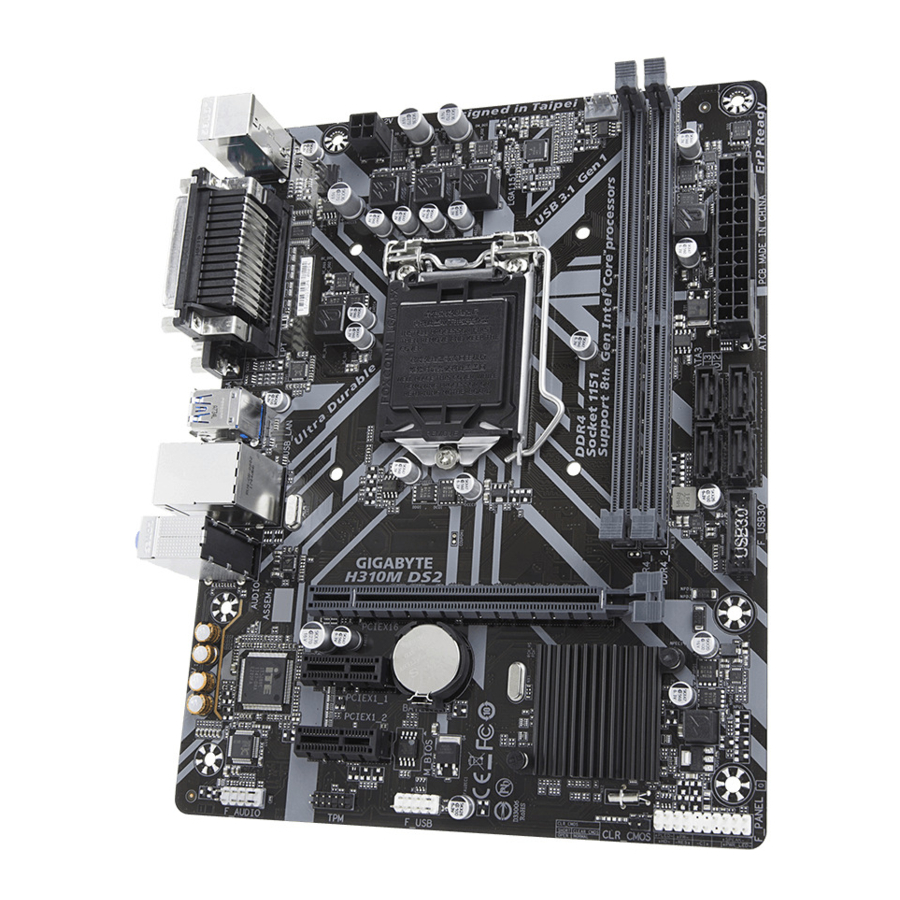

Układ płyty głównej H310M DS2

Zawartość opakowania

• Płyta główna H310M DS2
• Dysk ze sterownikami płyty głównej
• Dwa kable SATA
• Instrukcja obsługi
• Osłona I/O

* Powyższa zawartość opakowania ma charakter wyłącznie poglądowy, a rzeczywiste elementy zależą od zakupionego pakietu produktu. Zawartość opakowania może ulec zmianie bez powiadomienia.

Instalacja sprzętu

Środki ostrożności podczas instalacji

Płyta główna zawiera liczne delikatne obwody elektroniczne i komponenty, które mogą ulec uszkodzeniu w wyniku wyładowań elektrostatycznych (ESD). Przed instalacją należy uważnie przeczytać instrukcję obsługi i postępować zgodnie z poniższymi procedurami:

• Przed instalacją upewnij się, że obudowa jest odpowiednia dla płyty głównej.
• Przed instalacją nie należy usuwać ani zrywać naklejki z numerem seryjnym (S/N) płyty głównej ani naklejki gwarancyjnej dostarczonej przez sprzedawcę. Naklejki te są wymagane do weryfikacji gwarancji.
• Zawsze odłączaj zasilanie prądem zmiennym, odłączając przewód zasilający od gniazdka elektrycznego przed instalacją lub demontażem płyty głównej lub innych elementów sprzętowych.
• Podczas podłączania elementów sprzętowych do wewnętrznych złączy na płycie głównej upewnij się, że są one podłączone mocno i bezpiecznie.
• Podczas obchodzenia się z płytą główną unikaj dotykania metalowych styków lub złączy.
• Najlepiej jest nosić pasek antystatyczny (ESD) podczas obchodzenia się z elementami elektronicznymi, takimi jak płyta główna, procesor lub pamięć. Jeśli nie masz paska antystatycznego, utrzymuj suche ręce i najpierw dotknij metalowego przedmiotu, aby wyeliminować elektryczność statyczną.
• Przed zainstalowaniem płyty głównej umieść ją na podkładce antystatycznej lub w pojemniku ekranującym przed wyładowaniami elektrostatycznymi.
• Przed podłączeniem lub odłączeniem kabla zasilającego od płyty głównej upewnij się, że zasilacz jest wyłączony.
• Przed włączeniem zasilania upewnij się, że napięcie zasilania zostało ustawione zgodnie z lokalną normą napięcia.
• Przed użyciem produktu sprawdź, czy wszystkie kable i złącza zasilania elementów sprzętowych są podłączone.
• Aby zapobiec uszkodzeniu płyty głównej, nie dopuszczaj do kontaktu śrub z obwodem płyty głównej lub jej elementami.
• Upewnij się, że na płycie głównej lub wewnątrz obudowy komputera nie znajdują się żadne resztki śrub lub elementów metalowych.
• Nie umieszczaj systemu komputerowego na nierównej powierzchni.
• Nie umieszczaj systemu komputerowego w środowisku o wysokiej temperaturze lub wilgotności.
• Włączenie zasilania komputera podczas procesu instalacji może prowadzić do uszkodzenia elementów systemu, a także do obrażeń ciała użytkownika.
• W przypadku wątpliwości co do jakichkolwiek czynności instalacyjnych lub problemów związanych z użytkowaniem produktu należy skonsultować się z certyfikowanym technikiem komputerowym.
• W przypadku korzystania z adaptera, przedłużacza lub listwy zasilającej należy zapoznać się z instrukcjami instalacji i/lub uziemienia.

Specyfikacje produktu

* GIGABYTE zastrzega sobie prawo do wprowadzania zmian w specyfikacjach produktu i informacjach związanych z produktem bez wcześniejszego powiadomienia.

Odwiedź witrynę internetową firmy GIGABYTE, aby uzyskać listę obsługiwanych procesorów, modułów pamięci i dysków SSD.

Odwiedź stronę Support\Utility List w witrynie internetowej firmy GIGABYTE, aby pobrać najnowszą wersję aplikacji.

Instalacja procesora

Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji procesora:

• Upewnij się, że płyta główna obsługuje procesor. (Przejdź do witryny internetowej firmy GIGABYTE, aby uzyskać najnowszą listę obsługiwanych procesorów).
• Zawsze wyłączaj komputer i odłączaj przewód zasilający od gniazdka elektrycznego przed instalacją procesora, aby zapobiec uszkodzeniu sprzętu.
• Zlokalizuj pin pierwszy procesora. Procesor nie może być włożony, jeśli jest nieprawidłowo zorientowany. (Możesz również zlokalizować wycięcia po obu stronach procesora i klucze wyrównania na gnieździe procesora).
• Nałóż równą i cienką warstwę pasty termoprzewodzącej na powierzchnię procesora.
• Nie włączaj komputera, jeśli nie jest zainstalowany cooler procesora, w przeciwnym razie może dojść do przegrzania i uszkodzenia procesora.
• Ustaw częstotliwość hosta procesora zgodnie ze specyfikacjami procesora. Nie zaleca się ustawiania częstotliwości magistrali systemowej powyżej specyfikacji sprzętowych, ponieważ nie spełnia to standardowych wymagań dla urządzeń peryferyjnych. Jeśli chcesz ustawić częstotliwość powyżej standardowych specyfikacji, zrób to zgodnie ze specyfikacjami sprzętowymi, w tym procesora, karty graficznej, pamięci, dysku twardego itp.

Instalacja procesora
Zlokalizuj klucze wyrównania na gnieździe procesora płyty głównej i wycięcia na procesorze.

Nie zdejmuj osłony gniazda procesora przed włożeniem procesora. Może ona wyskoczyć z płyty obciążeniowej automatycznie podczas ponownego angażowania dźwigni po włożeniu procesora.

Instalacja pamięci

Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji pamięci:

• Upewnij się, że płyta główna obsługuje pamięć. Zaleca się stosowanie pamięci o tej samej pojemności, marce, prędkości i chipach. (Przejdź do witryny internetowej firmy GIGABYTE, aby uzyskać najnowsze obsługiwane prędkości pamięci i moduły pamięci).
• Zawsze wyłączaj komputer i odłączaj przewód zasilający od gniazdka elektrycznego przed instalacją pamięci, aby zapobiec uszkodzeniu sprzętu.
• Moduły pamięci mają konstrukcję zabezpieczającą przed błędami. Moduł pamięci można zainstalować tylko w jednym kierunku. Jeśli nie możesz włożyć pamięci, zmień kierunek.

Konfiguracja pamięci Dual Channel
Ta płyta główna udostępnia dwa gniazda pamięci i obsługuje technologię Dual Channel. Po zainstalowaniu pamięci system BIOS automatycznie wykryje specyfikacje i pojemność pamięci. Włączenie trybu pamięci Dual Channel podwoi oryginalną przepustowość pamięci.
Odwiedź witrynę internetową firmy GIGABYTE, aby uzyskać szczegółowe informacje na temat instalacji sprzętu.

Dwa gniazda pamięci DDR4 są podzielone na dwa kanały, a każdy kanał ma jedno gniazdo pamięci w następujący sposób:
Kanał A: DDR4_1
Kanał B: DDR4_2
Ze względu na ograniczenia procesora przeczytaj poniższe wskazówki przed zainstalowaniem pamięci w trybie Dual Channel.

1. Tryb Dual Channel nie może być włączony, jeśli zainstalowany jest tylko jeden moduł pamięci.
2. Podczas włączania trybu Dual Channel z dwoma modułami pamięci zaleca się stosowanie pamięci o tej samej pojemności, marce, prędkości i chipach.

Instalacja karty rozszerzeń

Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji karty rozszerzeń:

• Upewnij się, że płyta główna obsługuje kartę rozszerzeń. Uważnie przeczytaj instrukcję dołączoną do karty rozszerzeń.
• Zawsze wyłączaj komputer i odłączaj przewód zasilający od gniazdka elektrycznego przed instalacją karty rozszerzeń, aby zapobiec uszkodzeniu sprzętu.

Złącza panelu tylnego

1. Port USB 2.0/1.1
   Port USB obsługuje specyfikację USB 2.0/1.1. Użyj tego portu dla urządzeń USB.
2. Port klawiatury/myszy PS/2
   Użyj tego portu do podłączenia myszy lub klawiatury PS/2.
3. Port równoległy
   Użyj portu równoległego do podłączenia urządzeń takich jak drukarka, skaner itp. Port równoległy jest również nazywany portem drukarki.
4. Port szeregowy
   Użyj portu szeregowego do podłączenia urządzeń takich jak mysz, modem lub inne urządzenia peryferyjne.
5. Port D-Sub
   Port D-Sub obsługuje 15-pinowe złącze D-Sub i obsługuje maksymalną rozdzielczość 1920x1200@60 Hz (rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora). Podłącz monitor obsługujący połączenie D-Sub do tego portu.
6. Port USB 3.1 Gen 1
   Port USB 3.1 Gen 1 obsługuje specyfikację USB 3.1 Gen 1 i jest kompatybilny ze specyfikacją USB 2.0. Użyj tego portu dla urządzeń USB.
7. Port RJ-45 LAN
   Port Gigabit Ethernet LAN zapewnia połączenie z Internetem z szybkością do 1 Gb/s. Poniżej opisano stany diod LED portu LAN.

   Dioda LED połączenia/prędkości:

   Stan	Opis
   Pomarańczowy	Szybkość transmisji danych 1 Gb/s
   Zielony	Szybkość transmisji danych 100 Mb/s
   Wyłączony	Szybkość transmisji danych 10 Mb/s

   Dioda LED aktywności:

   Stan	Opis
   Miga	Trwa przesyłanie lub odbieranie danych
   Wyłączony	Nie trwa przesyłanie ani odbieranie danych

8. Wejście liniowe/Wyjście głośnika tylnego (Niebieskie)
   Gniazdo wejścia liniowego. Użyj tego gniazda audio dla urządzeń wejścia liniowego, takich jak napęd optyczny, walkman itp.
9. Wyjście liniowe/Wyjście głośnika przedniego (Zielone)
   Gniazdo wyjścia liniowego. Dla lepszej jakości dźwięku zaleca się podłączenie słuchawek/głośników do tego gniazda (rzeczywiste efekty mogą się różnić w zależności od używanego urządzenia).
10. Wejście mikrofonowe/Wyjście głośnika centralnego/subwoofera (Różowe)
    Gniazdo wejścia mikrofonowego.
    Konfiguracje gniazd audio:

    Gniazdo	Słuchawki/2-kanałowe	4-kanałowe	6-kanałowe	8-kanałowe
    Wejście liniowe/Wyjście głośnika tylnego
    Wyjście liniowe/Wyjście głośnika przedniego
    Wejście mikrofonowe/Wyjście głośnika centralnego/subwoofera
    Wyjście liniowe panelu przedniego/Wyjście głośnika bocznego

Aby skonfigurować dźwięk 7.1-kanałowy, musisz użyć modułu audio HD na panelu przednim i włączyć funkcję dźwięku wielokanałowego za pomocą sterownika audio.

• Podczas odłączania kabla podłączonego do złącza na panelu tylnym, najpierw odłącz kabel od urządzenia, a następnie od płyty głównej.
• Podczas odłączania kabla wyciągnij go prosto ze złącza. Nie kołysz nim na boki, aby zapobiec zwarciu elektrycznemu wewnątrz złącza kabla.

Odwiedź stronę internetową GIGABYTE, aby uzyskać szczegółowe informacje na temat konfigurowania oprogramowania audio.

Złącza wewnętrzne

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN
5. SATA3 0/1/2/3
6. F_PANEL

7. F_AUDIO
8. F_USB30
9. F_USB
10. TPM
11. CLR_CMOS
12. BAT

Przeczytaj poniższe wskazówki przed podłączeniem urządzeń zewnętrznych:

• Najpierw upewnij się, że twoje urządzenia są zgodne ze złączami, które chcesz podłączyć.
• Przed zainstalowaniem urządzeń wyłącz je i komputer. Odłącz przewód zasilający od gniazdka, aby zapobiec uszkodzeniu urządzeń.
• Po zainstalowaniu urządzenia i przed włączeniem komputera upewnij się, że kabel urządzenia jest dobrze przymocowany do złącza na płycie głównej.

ATX_12V/ATX (2x2 12V Power Connector i 2x12 Main Power Connector)
Dzięki użyciu złącza zasilania zasilacz może dostarczyć wystarczającą ilość stabilnej mocy do wszystkich komponentów na płycie głównej. Przed podłączeniem złącza zasilania upewnij się, że zasilacz jest wyłączony, a wszystkie urządzenia są prawidłowo zainstalowane. Złącze zasilania posiada konstrukcję zabezpieczającą przed błędami. Podłącz kabel zasilający do złącza zasilania we właściwej orientacji.
Złącze zasilania 12V zasila głównie procesor. Jeśli złącze zasilania 12V nie jest podłączone, komputer nie uruchomi się.
Aby sprostać wymaganiom dotyczącym rozbudowy, zaleca się stosowanie zasilacza, który wytrzyma wysoki pobór mocy (500 W lub więcej). Użycie zasilacza, który nie zapewnia wymaganego zasilania, może prowadzić do niestabilnego lub nieuruchamialnego systemu.

ATX_12V:

Nr pinu	Definicja
1	GND
2	GND
3	+12V
4	+12V

ATX:

Nr pinu	Definicja	Nr pinu	Definicja
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Only for 2x12-pin ATX)	23	+5V (Only for 2x12-pin ATX)
12	3.3V (Only for 2x12-pin ATX)	24	GND (Only for 2x12-pin ATX)

CPU_FAN/SYS_FAN (Złącza wentylatorów)
Wszystkie złącza wentylatorów na tej płycie głównej mają 4 piny. Większość złączy wentylatorów posiada konstrukcję zabezpieczającą przed błędami włożenia. Podłączając kabel wentylatora, pamiętaj o podłączeniu go we właściwej orientacji (czarny przewód złącza to przewód uziemiający). Funkcja kontroli prędkości wymaga użycia wentylatora z konstrukcją kontroli prędkości wentylatora. Dla optymalnego odprowadzania ciepła zaleca się zainstalowanie wentylatora systemowego wewnątrz obudowy.

Nr pinu	Definicja
1	GND
2	Regulacja prędkości napięcia
3	Czujnik
4	Regulacja prędkości PWM

• Pamiętaj, aby podłączyć kable wentylatorów do złączy wentylatorów, aby zapobiec przegrzaniu procesora i systemu. Przegrzanie może spowodować uszkodzenie procesora lub zawieszenie się systemu.
• Te złącza wentylatorów nie są blokami zworek konfiguracyjnych. Nie umieszczaj zworki na złączach.

SATA3 0/1/2/3 (Złącza SATA 6Gb/s)
Złącza SATA są zgodne ze standardem SATA 6Gb/s i są kompatybilne ze standardem SATA 3Gb/s i SATA 1.5Gb/s. Każde złącze SATA obsługuje pojedyncze urządzenie SATA.

Nr pinu	Definicja
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Aby włączyć możliwość podłączania urządzeń podczas pracy systemu dla portów SATA, zapoznaj się z rozdziałem „Ustawienia BIOS”, „Peripherals\SATA And RST Configuration”, aby uzyskać więcej informacji.

F_PANEL (nagłówek panelu przedniego)
Podłącz przełącznik zasilania, przełącznik resetowania, głośnik, przełącznik/czujnik naruszenia obudowy oraz wskaźnik stanu systemu na obudowie do tego nagłówka zgodnie z poniższymi przypisami pinów. Zwróć uwagę na dodatnie i ujemne piny przed podłączeniem kabli.

• PLED/PWR_LED (dioda LED zasilania):
  Podłącza się do wskaźnika stanu zasilania na panelu przednim obudowy. Dioda LED świeci, gdy system działa. Dioda LED jest wyłączona, gdy system jest w stanie uśpienia S3/S4 lub jest wyłączony (S5).

  Stan systemu	LED
  S0	Włączona
  S3/S4/S5	Wyłączona

• PW (przełącznik zasilania):
  Podłącza się do przełącznika zasilania na panelu przednim obudowy. Możesz skonfigurować sposób wyłączania systemu za pomocą przełącznika zasilania (więcej informacji można znaleźć w rozdziale "Ustawienia BIOS", "Zasilanie").
• SPEAK (głośnik):
  Podłącza się do głośnika na panelu przednim obudowy. System raportuje stan uruchomienia systemu, emitując kod dźwiękowy. Krótki pojedynczy sygnał dźwiękowy zostanie usłyszany, jeśli podczas uruchamiania systemu nie zostanie wykryty żaden problem.
• HD (dioda LED aktywności dysku twardego):
  Podłącza się do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED świeci, gdy dysk twardy odczytuje lub zapisuje dane.
• RES (przełącznik resetowania):
  Podłącza się do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania, aby ponownie uruchomić komputer, jeśli komputer zawiesza się i nie może wykonać normalnego ponownego uruchomienia.
• CI (nagłówek naruszenia obudowy):
  Podłącza się do przełącznika/czujnika naruszenia obudowy na obudowie, który może wykryć, czy pokrywa obudowy została zdjęta. Ta funkcja wymaga obudowy z przełącznikiem/czujnikiem naruszenia obudowy.
• NC: Brak połączenia.
  Konstrukcja panelu przedniego może się różnić w zależności od obudowy. Moduł panelu przedniego składa się głównie z przełącznika zasilania, przełącznika resetowania, diody LED zasilania, diody LED aktywności dysku twardego, głośnika itp. Podczas podłączania modułu panelu przedniego obudowy do tego nagłówka, upewnij się, że przypisania przewodów i przypisania pinów są prawidłowo dopasowane.

F_AUDIO (nagłówek audio panelu przedniego)
Nagłówek audio panelu przedniego obsługuje dźwięk High Definition (HD). Możesz podłączyć moduł audio panelu przedniego obudowy do tego nagłówka. Upewnij się, że przypisania przewodów złącza modułu pasują do przypisania pinów nagłówka płyty głównej. Nieprawidłowe połączenie między złączem modułu a nagłówkiem płyty głównej spowoduje, że urządzenie nie będzie działać lub nawet je uszkodzi.

Nr pinu	Definicja	Nr pinu	Definicja
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Brak pinu
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Niektóre obudowy są wyposażone w moduł audio na panelu przednim, który ma oddzielne złącza na każdym przewodzie zamiast pojedynczej wtyczki. Aby uzyskać informacje o podłączaniu modułu audio panelu przedniego, który ma różne przypisania przewodów, skontaktuj się z producentem obudowy.

F_USB30 (nagłówek USB 3.1 Gen 1)
Nagłówek jest zgodny ze specyfikacją USB 3.1 Gen 1 i USB 2.0 i może zapewnić dwa porty USB. Aby zakupić opcjonalny panel przedni 3,5", który zapewnia dwa porty USB 3.1 Gen 1, skontaktuj się z lokalnym sprzedawcą.

Nr pinu	Definicja	Nr pinu	Definicja
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Brak pinu

F_USB (nagłówek USB 2.0/1.1)
Nagłówek jest zgodny ze specyfikacją USB 2.0/1.1. Każdy nagłówek USB może zapewnić dwa porty USB za pośrednictwem opcjonalnego wspornika USB. Aby zakupić opcjonalny wspornik USB, skontaktuj się z lokalnym sprzedawcą.

Nr pinu	Definicja	Nr pinu	Definicja
1	Zasilanie (5V)	6	USB DY+
2	Zasilanie (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Brak pinu
5	USB DX+	10	NC

• Nie podłączaj kabla wspornika IEEE 1394 (2x5-pin) do nagłówka USB 2.0/1.1.
• Przed zainstalowaniem wspornika USB upewnij się, że wyłączyłeś komputer i odłączyłeś przewód zasilający od gniazdka, aby zapobiec uszkodzeniu wspornika USB.

TPM (nagłówek Trusted Platform Module)
Możesz podłączyć TPM (Trusted Platform Module) do tego nagłówka.

Nr pinu	Definicja	Nr pinu	Definicja
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	Brak pinu	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

CLR_CMOS (zworka Clear CMOS)
Użyj tej zworki, aby wyczyścić konfigurację BIOS-u i przywrócić wartości CMOS do ustawień fabrycznych. Aby wyczyścić wartości CMOS, użyj metalowego przedmiotu, takiego jak śrubokręt, aby dotknąć dwóch pinów przez kilka sekund.

	Otwarte: Normalne
	Zwarcie: Wyczyść wartości CMOS

• Zawsze wyłączaj komputer i odłączaj przewód zasilający od gniazdka przed wyczyszczeniem wartości CMOS.
• Po ponownym uruchomieniu systemu przejdź do BIOS Setup, aby załadować ustawienia fabryczne (wybierz Load Optimized Defaults (Załaduj ustawienia zoptymalizowane)) lub ręcznie skonfiguruj ustawienia BIOS-u (patrz rozdział "BIOS Setup" (Ustawienia BIOS-u) dotyczący konfiguracji BIOS-u).

BAT (Bateria)
Bateria zapewnia zasilanie, aby zachować wartości (takie jak konfiguracje BIOS-u, data i godzina) w CMOS, gdy komputer jest wyłączony. Wymień baterię, gdy napięcie baterii spadnie do niskiego poziomu lub wartości CMOS mogą być niedokładne lub mogą zostać utracone.
Możesz wyczyścić wartości CMOS, wyjmując baterię:

1. Wyłącz komputer i odłącz przewód zasilający.
2. Delikatnie wyjmij baterię z uchwytu baterii i odczekaj jedną minutę. (Lub użyj metalowego przedmiotu, takiego jak śrubokręt, aby dotknąć dodatnich i ujemnych zacisków uchwytu baterii, zwierając je na 5 sekund).
3. Wymień baterię.
4. Podłącz przewód zasilający i ponownie uruchom komputer.

• Zawsze wyłączaj komputer i odłączaj przewód zasilający przed wymianą baterii.
• Wymień baterię na równoważną. Uszkodzenie urządzeń może wystąpić, jeśli bateria zostanie wymieniona na nieprawidłowy model.
• Skontaktuj się z miejscem zakupu lub lokalnym dealerem, jeśli nie możesz samodzielnie wymienić baterii lub nie masz pewności co do modelu baterii.
• Podczas instalowania baterii zwróć uwagę na orientację strony dodatniej (+) i strony ujemnej (-) baterii (strona dodatnia powinna być skierowana do góry).
• Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami ochrony środowiska.

Konfiguracja BIOS

BIOS (Basic Input and Output System) zapisuje parametry sprzętowe systemu w pamięci CMOS na płycie głównej. Jego główne funkcje obejmują przeprowadzenie autotestu po włączeniu zasilania (POST) podczas uruchamiania systemu, zapisywanie parametrów systemu i ładowanie systemu operacyjnego itp. BIOS zawiera program konfiguracji BIOS, który umożliwia użytkownikowi modyfikowanie podstawowych ustawień konfiguracyjnych systemu lub aktywowanie niektórych funkcji systemu.
Po wyłączeniu zasilania bateria na płycie głównej dostarcza niezbędną energię do CMOS, aby zachować wartości konfiguracyjne w CMOS.
Aby uzyskać dostęp do programu konfiguracji BIOS, naciśnij klawisz <Delete> podczas testu POST po włączeniu zasilania.
Aby zaktualizować BIOS, użyj narzędzia GIGABYTE Q-Flash lub @BIOS.

• Q-Flash umożliwia użytkownikowi szybką i łatwą aktualizację lub tworzenie kopii zapasowych BIOS bez wchodzenia do systemu operacyjnego.
• @BIOS to narzędzie oparte na systemie Windows, które wyszukuje i pobiera najnowszą wersję BIOS z Internetu i aktualizuje BIOS.

• Ponieważ flashowanie BIOS jest potencjalnie ryzykowne, jeśli nie napotkasz problemów podczas korzystania z bieżącej wersji BIOS, zaleca się, aby nie flashować BIOS. Aby sflashować BIOS, zrób to ostrożnie. Nieprawidłowe flashowanie BIOS może spowodować nieprawidłowe działanie systemu.
• Zaleca się, aby nie zmieniać ustawień domyślnych (chyba że jest to konieczne), aby zapobiec niestabilności systemu lub innym nieoczekiwanym wynikom. Nieprawidłowa zmiana ustawień może spowodować, że system nie uruchomi się. W takim przypadku spróbuj wyczyścić wartości CMOS i zresetować płytę do wartości domyślnych. (Zapoznaj się z rozdziałem "Load Optimized Defaults" (Załaduj zoptymalizowane ustawienia domyślne) w tym rozdziale lub wprowadzeniem do zworki baterii/clear CMOS, aby dowiedzieć się, jak wyczyścić wartości CMOS).

Ekran startowy

Po uruchomieniu komputera pojawi się następujący ekran z logo startowym. (Przykładowa wersja BIOS: F1a)

Istnieją dwa różne tryby BIOS, jak opisano poniżej, i możesz użyć klawisza <F2>, aby przełączać się między tymi dwoma trybami. Tryb Classic Setup (klasycznej konfiguracji) zapewnia szczegółowe ustawienia BIOS. Możesz naciskać klawisze strzałek na klawiaturze, aby poruszać się między elementami i nacisnąć <Enter>, aby zaakceptować lub wejść do podmenu. Możesz też użyć myszy, aby wybrać żądany element. Easy Mode (tryb łatwy) pozwala użytkownikom szybko przeglądać aktualne informacje o systemie lub dokonywać regulacji w celu uzyskania optymalnej wydajności. W trybie Easy Mode (tryb łatwy) możesz używać myszy do poruszania się po elementach konfiguracji.

• Gdy system nie jest stabilny jak zwykle, wybierz element Load Optimized Defaults (Załaduj zoptymalizowane ustawienia domyślne), aby ustawić domyślne ustawienia systemu.
• Menu konfiguracji BIOS opisane w tym rozdziale mają charakter wyłącznie informacyjny i mogą się różnić w zależności od wersji BIOS.

Menu główne

Classic Setup Function Keys (Klawisze funkcyjne klasycznej konfiguracji)

<><>	Przesuń pasek wyboru, aby wybrać menu konfiguracji
<><>	Przesuń pasek wyboru, aby wybrać element konfiguracji w menu
<Enter>	Wykonaj polecenie lub wejdź do menu
<+>/<Page Up>	Zwiększ wartość liczbową lub wprowadź zmiany
<->/<Page Down>	Zmniejsz wartość liczbową lub wprowadź zmiany
<F1>	Pokaż opisy klawiszy funkcyjnych
<F2>	Przełącz na Easy Mode (tryb łatwy)
<F5>	Przywróć poprzednie ustawienia BIOS dla bieżących podmenu
<F7>	Załaduj zoptymalizowane ustawienia domyślne BIOS dla bieżących podmenu
<F8>	Uzyskaj dostęp do narzędzia Q-Flash
<F9>	Wyświetl informacje o systemie
<F10>	Zapisz wszystkie zmiany i wyjdź z programu konfiguracji BIOS
<F12>	Przechwyć bieżący ekran jako obraz i zapisz go na dysku USB
<Esc>	Menu główne: Wyjdź z programu konfiguracji BIOS Podmenu: Wyjdź z bieżącego podmenu

M.I.T.

To, czy system będzie działał stabilnie z wprowadzonymi ustawieniami podkręcania/podwyższania napięcia, zależy od ogólnej konfiguracji systemu. Nieprawidłowe podkręcanie/podwyższanie napięcia może spowodować uszkodzenie procesora, chipsetu lub pamięci oraz skrócić okres użytkowania tych komponentów. Ta strona jest przeznaczona wyłącznie dla zaawansowanych użytkowników i zalecamy, aby nie zmieniać ustawień domyślnych, aby zapobiec niestabilności systemu lub innym nieoczekiwanym wynikom. (Niewłaściwa zmiana ustawień może spowodować niepowodzenie uruchomienia systemu. W takim przypadku wyczyść wartości CMOS i zresetuj płytę do wartości domyślnych.)

• Zaawansowane ustawienia częstotliwości
  Wartość zegara hosta
  Wyświetla bieżącą częstotliwość zegara hosta.
  Współczynnik wycinka graficznego ^(Uwaga)
  Umożliwia ustawienie współczynnika wycinka graficznego.
  Współczynnik niewycinka graficznego ^(Uwaga)
  Umożliwia ustawienie współczynnika niewycinka graficznego.
  Mnożnik zegara CPU
  Umożliwia zmianę mnożnika zegara zainstalowanego procesora. Regulowany zakres zależy od zainstalowanego procesora.
  Częstotliwość CPU
  Wyświetla bieżącą częstotliwość pracy procesora.
  Częstotliwość FCLK dla wczesnego włączenia zasilania
  Umożliwia ustawienie częstotliwości FCLK. Dostępne opcje to: Normal(800Mhz), 1GHz, 400MHz. (Domyślnie: 1GHz)
• Zaawansowane ustawienia rdzeni CPU
  Mnożnik zegara CPU, Częstotliwość CPU, Częstotliwość FCLK dla wczesnego włączenia zasilania
  Powyższe ustawienia są zsynchronizowane z tymi samymi elementami w menu Zaawansowane ustawienia częstotliwości.
  (Uwaga) Ten element jest obecny tylko wtedy, gdy zainstalujesz procesor, który obsługuje tę funkcję. Więcej informacji o unikalnych funkcjach procesorów Intel^® można znaleźć na stronie internetowej firmy Intel.
  Przesunięcie AVX (Uwaga)
  Przesunięcie AVX to ujemne przesunięcie współczynnika AVX.
  Współczynnik Uncore
  Umożliwia ustawienie współczynnika CPU Uncore. Regulowany zakres zależy od używanego procesora.
  Częstotliwość Uncore
  Wyświetla bieżącą częstotliwość CPU Uncore.
  Zastąpienie elastycznego współczynnika CPU
  Włącza lub wyłącza elastyczny współczynnik CPU. Maksymalny mnożnik zegara CPU będzie oparty na wartości Ustawienia elastycznego współczynnika CPU, jeśli opcja Mnożnik zegara CPU jest ustawiona na Auto (Automatyczny). (Domyślnie: Wyłączone)
  Ustawienia elastycznego współczynnika CPU
  Umożliwia ustawienie elastycznego współczynnika CPU. Regulowany zakres może się różnić w zależności od procesora.
  Technologia Intel(R) Turbo Boost ^(Uwaga)
  Umożliwia określenie, czy włączyć technologię Intel^® CPU Turbo Boost. Auto (Automatyczny) umożliwia systemowi BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto (Automatyczny))
  Współczynnik Turbo ^(Uwaga)
  Umożliwia ustawienie współczynników CPU Turbo dla różnej liczby aktywnych rdzeni. Auto (Automatyczny) ustawia współczynniki CPU Turbo zgodnie ze specyfikacjami procesora. (Domyślnie: Auto (Automatyczny))
  Limit mocy TDP (Waty) / Czas limitu mocy
  Umożliwia ustawienie limitu mocy dla trybu CPU Turbo oraz czasu jego działania przy określonym limicie mocy. W przypadku przekroczenia określonej wartości procesor automatycznie zmniejszy częstotliwość rdzenia w celu zmniejszenia poboru mocy. Auto (Automatyczny) ustawia limit mocy zgodnie ze specyfikacjami procesora. (Domyślnie: Auto (Automatyczny))
  Limit prądu rdzenia (Ampery)
  Umożliwia ustawienie limitu prądu dla trybu CPU Turbo. Gdy prąd procesora przekroczy określony limit prądu, procesor automatycznie zmniejszy częstotliwość rdzenia w celu zmniejszenia prądu. Auto (Automatyczny) ustawia limit mocy zgodnie ze specyfikacjami procesora. (Domyślnie: Auto (Automatyczny))
  Kontrola limitu Turbo na rdzeń ^(Uwaga)
  Umożliwia oddzielną kontrolę limitu każdego rdzenia procesora. (Domyślnie: Auto (Automatyczny))
  Liczba włączonych rdzeni CPU ^(Uwaga)
  Umożliwia wybranie liczby rdzeni CPU do włączenia w wielordzeniowym procesorze Intel^® (liczba rdzeni CPU może się różnić w zależności od procesora). Auto (Automatyczny) umożliwia systemowi BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto (Automatyczny))
  Technologia Hyper-Threading ^(Uwaga)
  Umożliwia określenie, czy włączyć technologię wielowątkowości podczas korzystania z procesora Intel^®, który obsługuje tę funkcję. Ta funkcja działa tylko w systemach operacyjnych, które obsługują tryb wieloprocesorowy. Auto (Automatyczny) umożliwia systemowi BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto (Automatyczny))
  Technologia Intel(R) Speed Shift (Technologia Intel^® Speed Shift) ^(Uwaga)
  Włącza lub wyłącza technologię Intel^® Speed Shift. Włączenie tej funkcji pozwala procesorowi szybciej zwiększyć częstotliwość roboczą, a następnie poprawia responsywność systemu. (Domyślnie: Auto (Automatyczny))
  Ulepszone zatrzymanie CPU (C1E) ^(Uwaga)
  Włącza lub wyłącza funkcję ulepszonego zatrzymania CPU (C1E) firmy Intel^®, funkcję oszczędzania energii procesora w stanie zatrzymania systemu. Po włączeniu częstotliwość i napięcie rdzenia procesora zostaną zmniejszone podczas stanu zatrzymania systemu, aby zmniejszyć zużycie energii. Auto (Automatyczny) umożliwia systemowi BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto (Automatyczny))
  (Uwaga) Ten element jest obecny tylko wtedy, gdy zainstalujesz procesor, który obsługuje tę funkcję. Więcej informacji o unikalnych funkcjach procesorów Intel^® można znaleźć na stronie internetowej firmy Intel.
  Obsługa stanu C3 ^(Uwaga)
  Umożliwia określenie, czy zezwolić procesorowi na przejście do trybu C3 w stanie zatrzymania systemu. Po włączeniu częstotliwość i napięcie rdzenia procesora zostaną zmniejszone podczas stanu zatrzymania systemu, aby zmniejszyć zużycie energii. Stan C3 to bardziej zaawansowany stan oszczędzania energii niż C1. Auto (Automatyczny) umożliwia systemowi BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto (Automatyczny))
  Obsługa stanu C6/C7 ^(Uwaga)
  Umożliwia określenie, czy zezwolić procesorowi na przejście do trybu C6/C7 w stanie zatrzymania systemu. Po włączeniu częstotliwość i napięcie rdzenia procesora zostaną zmniejszone podczas stanu zatrzymania systemu, aby zmniejszyć zużycie energii. Stan C6/C7 to bardziej zaawansowany stan oszczędzania energii niż C3. Auto (Automatyczny) umożliwia systemowi BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto (Automatyczny))
  Obsługa stanu C8 ^(Uwaga)
  Umożliwia określenie, czy zezwolić procesorowi na przejście do trybu C8 w stanie zatrzymania systemu. Po włączeniu częstotliwość i napięcie rdzenia procesora zostaną zmniejszone podczas stanu zatrzymania systemu, aby zmniejszyć zużycie energii. Stan C8 to bardziej zaawansowany stan oszczędzania energii niż C6/C7. Auto (Automatyczny) umożliwia systemowi BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto (Automatyczny))
  Obsługa stanu C10 ^(Uwaga)
  Umożliwia określenie, czy zezwolić procesorowi na przejście do trybu C10 w stanie zatrzymania systemu. Po włączeniu częstotliwość i napięcie rdzenia procesora zostaną zmniejszone podczas stanu zatrzymania systemu, aby zmniejszyć zużycie energii. Stan C10 to bardziej zaawansowany stan oszczędzania energii niż C8. Auto (Automatyczny) umożliwia systemowi BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto (Automatyczny))
  Limit stanu C pakietu ^(Uwaga)
  Umożliwia określenie limitu stanu C dla procesora. Auto (Automatyczny) umożliwia systemowi BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto (Automatyczny))
  Monitor termiczny CPU ^(Uwaga)
  Włącza lub wyłącza funkcję monitora termicznego Intel^®, funkcję ochrony przed przegrzaniem procesora. Po włączeniu częstotliwość i napięcie rdzenia procesora zostaną zmniejszone, gdy procesor się przegrzeje. Auto (Automatyczny) umożliwia systemowi BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto (Automatyczny))
  Przesunięcie pierścienia do rdzenia (Down Bin)
  Umożliwia określenie, czy wyłączyć funkcję automatycznego obniżania współczynnika pierścienia CPU. Auto (Automatyczny) umożliwia systemowi BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto (Automatyczny))
  Funkcja CPU EIST ^(Uwaga)
  Włącza lub wyłącza ulepszoną technologię Intel^® Speed Step (EIST). W zależności od obciążenia procesora, technologia Intel^® EIST może dynamicznie i skutecznie obniżać napięcie i częstotliwość rdzenia procesora, aby zmniejszyć średnie zużycie energii i wytwarzanie ciepła. Auto (Automatyczny) umożliwia systemowi BIOS automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto (Automatyczny))
  Wyścig do zatrzymania (RTH) ^(Uwaga)/Turbo energooszczędne^(Uwaga)
  Włącza lub wyłącza ustawienia związane z oszczędzaniem energii procesora.
  Optymalizacja napięcia
  Umożliwia określenie, czy włączyć optymalizację napięcia w celu zmniejszenia zużycia energii. (Domyślnie: Auto (Automatyczny))
  Wstępne pobieranie sprzętowe
  Umożliwia określenie, czy włączyć wstępne pobieranie sprzętowe w celu wstępnego pobierania danych i instrukcji z pamięci do pamięci podręcznej. (Domyślnie: Auto (Automatyczny))
  (Uwaga) Ten element jest obecny tylko wtedy, gdy zainstalujesz procesor, który obsługuje tę funkcję. Więcej informacji o unikalnych funkcjach procesorów Intel^® można znaleźć na stronie internetowej firmy Intel.
  Wstępne pobieranie sąsiedniej linii pamięci podręcznej
  Umożliwia określenie, czy włączyć mechanizm wstępnego pobierania sąsiedniej linii pamięci podręcznej, który umożliwia procesorowi pobranie żądanej linii pamięci podręcznej, a także kolejnej linii pamięci podręcznej. (Domyślnie: Auto (Automatyczny))
  Profil Extreme Memory (X.M.P.) ^(Uwaga)
  Umożliwia systemowi BIOS odczyt danych SPD z modułów pamięci XMP w celu zwiększenia wydajności pamięci po włączeniu.

  Wyłączone	Wyłącza tę funkcję. (Domyślnie)
  Profil1	Używa ustawień Profilu 1.
  Profil2 (Uwaga)	Używa ustawień Profilu 2.

  System Memory Multiplier
  Umożliwia ustawienie mnożnika pamięci systemowej. Auto ustawia mnożnik pamięci zgodnie z danymi SPD pamięci. (Domyślnie: Auto)
  Memory Ref Clock
  Umożliwia ręczną regulację zegara referencyjnego pamięci. (Domyślnie: Auto)
  Memory Odd Ratio (100/133 or 200/266)
  Umożliwia ręczną regulację zegara referencyjnego pamięci. (Domyślnie: Auto)
  Memory Frequency (MHz)
  Pierwsza wartość częstotliwości pamięci to normalna częstotliwość robocza używanej pamięci; druga to częstotliwość pamięci, która jest automatycznie dostosowywana zgodnie z ustawieniami System Memory Multiplier.

• Zaawansowane ustawienia pamięci
  Extreme Memory Profile (X.M.P.) ^(Uwaga), System Memory Multiplier, Memory Ref Clock, Memory Odd Ratio (100/133 or 200/266), Memory Frequency(MHz)
  Powyższe ustawienia są synchroniczne z tymi samymi elementami w menu Advanced Frequency Settings.
  Memory Boot Mode ^(Uwaga)
  Zapewnia metody wykrywania i trenowania pamięci.

  Auto	Umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślne)
  Normal	BIOS automatycznie przeprowadza trenowanie pamięci. Należy pamiętać, że jeśli system stanie się niestabilny lub nie będzie można go uruchomić, spróbuj wyczyścić wartości CMOS i zresetować płytę do wartości domyślnych. (Informacje na temat czyszczenia wartości CMOS znajdują się we wprowadzeniach do baterii/zworki czyszczącej CMOS).
  Enable Fast Boot	Pomija wykrywanie i trenowanie pamięci w niektórych określonych kryteriach, aby przyspieszyć uruchamianie pamięci.
  Disable Fast Boot	Wykrywa i trenuje pamięć przy każdym uruchomieniu.

  Realtime Memory Timing
  Umożliwia precyzyjne dostrojenie taktowania pamięci po etapie BIOS-u. (Domyślnie: Auto)
  Memory Enhancement Settings
  Zapewnia kilka ustawień poprawy wydajności pamięci: Normal (podstawowa wydajność), Relax OC, Enhanced Stability i Enhanced Performance. (Domyślnie: Normal)
  Memory Timing Mode
  Manual (ręczny) i Advanced Manual (zaawansowany ręczny) umożliwiają konfigurowanie ustawień Memory Multiplier Tweaker (narzędzie do regulacji mnożnika pamięci), Channel Interleaving (przeplot kanałów), Rank Interleaving (przeplot rang) i taktowania pamięci poniżej. Opcje to: Auto (domyślne), Manual, Advanced Manual.
  (Uwaga) Ten element jest obecny tylko wtedy, gdy zainstalujesz procesor i moduł pamięci, które obsługują tę funkcję.
  Profile DDR Voltage
  Podczas korzystania z modułu pamięci innego niż XMP lub gdy opcja Extreme Memory Profile (X.M.P.) jest ustawiona na Disabled (wyłączone), wartość jest wyświetlana zgodnie ze specyfikacją pamięci. Gdy opcja Extreme Memory Profile (X.M.P.) jest ustawiona na Profile1 lub Profile2, wartość jest wyświetlana zgodnie z danymi SPD w pamięci XMP.
  Memory Multiplier Tweaker
  Zapewnia różne poziomy automatycznego dostrajania pamięci. (Domyślnie: Auto)
  Channel Interleaving
  Włącza lub wyłącza przeplot kanałów pamięci. Enabled (włączone) umożliwia systemowi jednoczesny dostęp do różnych kanałów pamięci w celu zwiększenia wydajności i stabilności pamięci. Auto umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto)
  Rank Interleaving
  Włącza lub wyłącza przeplot rang pamięci. Enabled (włączone) umożliwia systemowi jednoczesny dostęp do różnych rang pamięci w celu zwiększenia wydajności i stabilności pamięci. Auto umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto)

• Ustawienia podrzędne taktowania pamięci kanałów A/B
  To podmenu zawiera ustawienia taktowania pamięci dla każdego kanału pamięci. Ekrany ustawień taktowania są konfigurowalne tylko wtedy, gdy opcja Memory Timing Mode (tryb taktowania pamięci) jest ustawiona na Manual (ręczny) lub Advanced Manual (zaawansowany ręczny). Uwaga: Twój system może stać się niestabilny lub może nie uruchomić się po wprowadzeniu zmian w taktowaniu pamięci. W takim przypadku zresetuj płytę do wartości domyślnych, ładując zoptymalizowane wartości domyślne lub czyszcząc wartości CMOS.
• Zaawansowane ustawienia napięcia
• Zaawansowane ustawienia zasilania
  Ta sekcja zawiera opcje kontroli napięcia Loadline.
• Kontrola napięcia rdzenia procesora
  Ta sekcja zawiera opcje kontroli napięcia procesora.
• Kontrola napięcia DRAM
  Ta sekcja zawiera opcje kontroli napięcia pamięci.
• Wewnętrzna kontrola VR
  Ta sekcja zawiera opcje kontroli napięcia VR.
• PC Health Status
  Reset Case Open Status

  Disabled	Zachowuje lub usuwa zapis poprzedniego stanu naruszenia obudowy. (Domyślne)
  Enabled	Usuwa zapis poprzedniego stanu naruszenia obudowy, a pole Case Open (obudowa otwarta) pokaże "No" (nie) przy następnym uruchomieniu.

  Case Open
  Wyświetla stan wykrycia urządzenia do wykrywania naruszenia obudowy podłączonego do złącza CI płyty głównej. Jeśli pokrywa obudowy systemu zostanie zdjęta, to pole pokaże "Yes" (tak), w przeciwnym razie pokaże "No" (nie). Aby wyczyścić zapis stanu naruszenia obudowy, ustaw Reset Case Open Status na Enabled (włączone), zapisz ustawienia w CMOS, a następnie uruchom ponownie system.
  CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Wyświetla bieżące napięcia systemu.

• Różne ustawienia
  Max Link Speed
  Umożliwia ustawienie trybu pracy gniazd PCI Express na Gen 1, Gen 2 lub Gen 3. Rzeczywisty tryb pracy zależy od specyfikacji sprzętowej każdego gniazda. Auto umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie: Auto)
  3DMark01 Enhancement
  Umożliwia określenie, czy poprawić wydajność niektórych starszych benchmarków. (Domyślnie: Wyłączone)
• Smart Fan 5 Settings & Monitor
  Umożliwia wybranie celu do monitorowania i dokonanie dalszych korekt. (Domyślnie: CPU FAN)
  Fan Speed Control
  Umożliwia określenie, czy włączyć funkcję kontroli prędkości wentylatora i regulację prędkości wentylatora.

  Normal	Umożliwia pracę wentylatora z różnymi prędkościami w zależności od temperatury. Możesz regulować prędkość wentylatora za pomocą System Information Viewer w zależności od wymagań systemu. (Domyślne)
  Silent	Umożliwia pracę wentylatora z niskimi prędkościami.
  Manual	Umożliwia sterowanie prędkością wentylatora na wykresie krzywej.
  Full Speed	Umożliwia pracę wentylatora z pełną prędkością.

  Fan Control Use Temperature Input
  Umożliwia wybranie temperatury odniesienia dla kontroli prędkości wentylatora.
  Temperature Interval
  Umożliwia wybranie interwału temperatury dla zmiany prędkości wentylatora.
  Fan Control Mode

  Auto	Umożliwia BIOS-owi automatyczne wykrycie typu zainstalowanego wentylatora/pompy i ustawienie optymalnego trybu sterowania. (Domyślne)
  Voltage	Tryb napięciowy jest zalecany dla wentylatora 3-pinowego.
  PWM	Tryb PWM jest zalecany dla wentylatora 4-pinowego.

  Fan Stop
  Włącza lub wyłącza funkcję zatrzymania wentylatora. Możesz ustawić limit temperatury za pomocą krzywej temperatury. Wentylator zatrzymuje się, gdy temperatura jest niższa niż limit. (Domyślnie: Wyłączone)
  Temperature
  Wyświetla bieżącą temperaturę wybranego obszaru docelowego.
  Fan Speed
  Wyświetla bieżące prędkości wentylatora.
  Temperature Warning Control
  Ustawia próg ostrzegawczy dla temperatury. Gdy temperatura przekroczy próg, BIOS wyemituje dźwięk ostrzegawczy. Opcje to: Disabled (wyłączone) (domyślne), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  Fan Fail Warning
  Umożliwia systemowi emitowanie dźwięku ostrzegawczego, jeśli wentylator nie jest podłączony lub ulegnie awarii. W takim przypadku sprawdź stan wentylatora lub jego podłączenie. (Domyślnie: Wyłączone)

System

Ta sekcja zawiera informacje o modelu płyty głównej i wersji BIOS-u. Możesz również wybrać domyślny język używany przez BIOS i ręcznie ustawić czas systemowy.
Access Level
Wyświetla bieżący poziom dostępu w zależności od użytego rodzaju ochrony hasłem. (Jeśli nie ustawiono hasła, domyślnie wyświetlany będzie Administrator). Poziom administratora pozwala na wprowadzanie zmian we wszystkich ustawieniach BIOS-u; poziom użytkownika pozwala na wprowadzanie zmian tylko w niektórych ustawieniach BIOS-u, ale nie we wszystkich.
System Language
Wybiera domyślny język używany przez BIOS.
System Date
Ustawia datę systemową. Format daty to dzień tygodnia (tylko do odczytu), miesiąc, dzień i rok. Użyj <Enter>, aby przełączać się między polami miesiąca, dnia i roku, oraz użyj klawisza <Page Up> lub <Page Down>, aby ustawić żądaną wartość.
System Time
Ustawia czas systemowy. Format czasu to godzina, minuta i sekunda. Na przykład godzina 13:00 to 13:00:00. Użyj <Enter>, aby przełączać się między polami godziny, minuty i sekundy, oraz użyj klawisza <Page Up> lub <Page Down>, aby ustawić żądaną wartość.

BIOS

Bootup NumLock State
Włącza lub wyłącza funkcję Numlock na klawiaturze numerycznej po zakończeniu testu POST. (Domyślnie: On)
Security Option
Określa, czy hasło jest wymagane za każdym razem, gdy system się uruchamia, czy tylko podczas wchodzenia do konfiguracji BIOS-u.
Po skonfigurowaniu tej opcji ustaw hasła w pozycji Administrator Password/User Password.

Setup	Hasło jest wymagane tylko do wejścia do programu konfiguracji BIOS-u.
System	Hasło jest wymagane do uruchomienia systemu i wejścia do programu konfiguracji BIOS-u. (Domyślnie)

Full Screen LOGO Show
Pozwala określić, czy ma być wyświetlane logo GIGABYTE podczas uruchamiania systemu. Disabled (wyłączone) pomija logo GIGABYTE podczas uruchamiania systemu. (Domyślnie: Włączone)
Boot Option Priorities
Określa ogólną kolejność rozruchu z dostępnych urządzeń. Nośniki wymienne obsługujące format GPT będą miały przedrostek "UEFI:" na liście urządzeń rozruchowych. Aby uruchomić system operacyjny obsługujący partycjonowanie GPT, wybierz urządzenie z przedrostkiem "UEFI:".
Lub, jeśli chcesz zainstalować system operacyjny obsługujący partycjonowanie GPT, taki jak Windows 7 64-bit, wybierz napęd optyczny, który zawiera dysk instalacyjny Windows 7 64-bit i ma przedrostek "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Określa kolejność rozruchu dla określonego typu urządzenia, takiego jak dyski twarde, napędy optyczne, stacje dyskietek i urządzenia obsługujące funkcję Boot from LAN itp. Naciśnij <Enter> na tej pozycji, aby przejść do podmenu, które prezentuje urządzenia tego samego typu, które są podłączone. Ta pozycja jest obecna tylko wtedy, gdy zainstalowane jest co najmniej jedno urządzenie tego typu.
Fast Boot
Włącza lub wyłącza funkcję Fast Boot (szybki rozruch), aby skrócić proces uruchamiania systemu operacyjnego. Ultra Fast zapewnia najszybsze uruchamianie. (Domyślnie: Wyłączone)
SATA Support

Last Boot HDD Only	Z wyjątkiem poprzedniego dysku rozruchowego, wszystkie urządzenia SATA są wyłączone przed zakończeniem procesu uruchamiania systemu operacyjnego.
All Sata Devices	Wszystkie urządzenia SATA są funkcjonalne w systemie operacyjnym i podczas testu POST. (Domyślnie)

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Fast Boot jest ustawiona na Enabled (włączone) lub Ultra Fast.

VGA Support
Umożliwia wybranie typu systemu operacyjnego do uruchomienia.

Auto	Włącza tylko starszą wersję opcji ROM.
EFI Driver	Włącza EFI option ROM. (Domyślnie)

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Fast Boot jest ustawiona na Enabled (włączone) lub Ultra Fast.

USB Support

Disabled	Wszystkie urządzenia USB są wyłączone przed zakończeniem procesu uruchamiania systemu operacyjnego.
Full Initial	Wszystkie urządzenia USB są funkcjonalne w systemie operacyjnym i podczas testu POST.
Partial Initial	Część urządzeń USB jest wyłączona przed zakończeniem procesu uruchamiania systemu operacyjnego. (Domyślnie)

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Fast Boot jest ustawiona na Enabled (włączone). Ta funkcja jest wyłączona, gdy opcja Fast Boot jest ustawiona na Ultra Fast.

PS2 Devices Support

Disabled	Wszystkie urządzenia PS/2 są wyłączone przed zakończeniem procesu uruchamiania systemu operacyjnego.
Enabled	Wszystkie urządzenia PS/2 są funkcjonalne w systemie operacyjnym i podczas testu POST. (Domyślnie)

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Fast Boot jest ustawiona na Enabled (włączone). Ta funkcja jest wyłączona, gdy opcja Fast Boot jest ustawiona na Ultra Fast.

NetWork Stack Driver Support

Disabled	Wyłącza uruchamianie z sieci. (Domyślnie)
Enabled	Włącza uruchamianie z sieci.

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Fast Boot jest ustawiona na Enabled (włączone) lub Ultra Fast.

Next Boot After AC Power Loss

Normal Boot	Umożliwia normalne uruchomienie po powrocie zasilania prądem zmiennym. (Domyślnie)
Fast Boot	Zachowuje ustawienia szybkiego rozruchu (Fast Boot) po powrocie zasilania prądem zmiennym.

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Fast Boot jest ustawiona na Enabled (włączone) lub Ultra Fast.

Mouse Speed
Pozwala ustawić prędkość ruchu kursora myszy. (Domyślnie: 1 X)
CSM Support
Włącza lub wyłącza UEFI CSM (Compatibility Support Module), aby obsługiwać starszy proces rozruchu komputera PC.

Disabled	Wyłącza UEFI CSM i obsługuje tylko proces rozruchu UEFI BIOS.
Enabled	Włącza UEFI CSM. (Domyślnie)

LAN PXE Boot Option ROM
Umożliwia wybranie, czy ma być włączona starsza wersja opcji ROM dla kontrolera LAN. (Domyślnie: Wyłączone) Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja CSM Support jest ustawiona na Enabled (włączone).

Storage Boot Option Control
Umożliwia wybranie, czy ma być włączona opcja UEFI, czy starsza wersja opcji ROM dla kontrolera urządzenia pamięci masowej.

Do not launch	Wyłącza option ROM.
Legacy	Włącza tylko starszą wersję opcji ROM.
UEFI	Włącza tylko UEFI option ROM. (Domyślnie)

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja CSM Support jest ustawiona na Enabled (włączone).

Other PCI Device
Umożliwia wybranie, czy ma być włączona opcja UEFI, czy Legacy option ROM dla kontrolera urządzenia PCI innego niż kontroler LAN, urządzenia pamięci masowej i grafiki.

Do not launch	Wyłącza option ROM.
Legacy	Włącza tylko starszą wersję opcji ROM.
UEFI	Włącza tylko UEFI option ROM. (Domyślnie)

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja CSM Support jest ustawiona na Enabled (włączone).

Administrator Password
Umożliwia skonfigurowanie hasła administratora. Naciśnij <Enter> na tej pozycji, wpisz hasło, a następnie naciśnij <Enter>. Zostaniesz poproszony o potwierdzenie hasła. Wpisz hasło ponownie i naciśnij <Enter>. Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i podczas wchodzenia do konfiguracji BIOS-u. W odróżnieniu od hasła użytkownika, hasło administratora pozwala na wprowadzanie zmian we wszystkich ustawieniach BIOS-u.
User Password
Umożliwia skonfigurowanie hasła użytkownika. Naciśnij <Enter> na tej pozycji, wpisz hasło, a następnie naciśnij <Enter>. Zostaniesz poproszony o potwierdzenie hasła. Wpisz hasło ponownie i naciśnij <Enter>. Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i podczas wchodzenia do konfiguracji BIOS-u. Jednakże hasło użytkownika pozwala na wprowadzanie zmian tylko w niektórych ustawieniach BIOS-u, ale nie we wszystkich.
Aby anulować hasło, naciśnij <Enter> na pozycji hasła, a gdy zostaniesz poproszony o hasło, najpierw wprowadź poprawne. Gdy zostaniesz poproszony o nowe hasło, naciśnij <Enter> bez wprowadzania hasła. Naciśnij <Enter> ponownie, gdy zostaniesz poproszony o potwierdzenie.
UWAGA: Przed ustawieniem hasła użytkownika należy najpierw ustawić hasło administratora.

Urządzenia peryferyjne

Initial Display Output
Określa pierwszą inicjację wyświetlacza monitora z zainstalowanej karty graficznej PCI Express lub zintegrowanej karty graficznej.

IGFX	Ustawia zintegrowaną kartę graficzną jako pierwszy wyświetlacz.
PCIe 1 Slot	Ustawia kartę graficzną w slocie PCIEX16 jako pierwszy wyświetlacz. (Domyślnie)

OnBoard LAN Controller
Włącza lub wyłącza wbudowaną funkcję LAN. (Domyślnie: Włączone)
Jeśli chcesz zainstalować kartę sieciową innej firmy zamiast korzystać z wbudowanej karty LAN, ustaw ten element na Disabled (Wyłączone).
Above 4G Decoding
Włącza lub wyłącza dekodowanie urządzeń obsługujących 64-bity w przestrzeni adresowej powyżej 4 GB (tylko jeśli system obsługuje 64-bitowe dekodowanie PCI). Ustaw na Enabled (Włączone), jeśli zainstalowano więcej niż jedną zaawansowaną kartę graficzną, a ich sterowniki nie mogą zostać uruchomione podczas wchodzenia do systemu operacyjnego (z powodu ograniczonej przestrzeni adresowej pamięci 4 GB). (Domyślnie: Wyłączone)
Intel Platform Trust Technology (PTT)
Włącza lub wyłącza technologię Intel^® PTT. (Domyślnie: Wyłączone)
Software Guard Extensions (SGX)
Włącza lub wyłącza technologię Intel^® Software Guard Extensions. Ta funkcja umożliwia legalnemu oprogramowaniu działanie w bezpiecznym środowisku i chroni oprogramowanie przed atakami złośliwego oprogramowania. Opcja Software Controlled (Sterowane przez oprogramowanie) umożliwia włączenie lub wyłączenie tej funkcji za pomocą aplikacji dostarczonej przez firmę Intel. (Domyślnie: Sterowane przez oprogramowanie)

• OffBoard SATA Controller Configuration
  Wyświetla informacje o dysku PCIe SSD, jeśli jest zainstalowany.
• Trusted Computing
  Włącza lub wyłącza Trusted Platform Module (TPM).
• Super IO Configuration
  Serial Port
  Włącza lub wyłącza wbudowany port szeregowy. (Domyślnie: Włączone)
  Parallel Port
  Włącza lub wyłącza wbudowany port równoległy. (Domyślnie: Włączone)
• Intel(R) Bios Guard Technology
  Włącza lub wyłącza funkcję Intel^® BIOS Guard, która chroni BIOS przed złośliwymi atakami.
• USB Configuration & Legacy USB Support
  Umożliwia korzystanie z klawiatury/myszy USB w systemie MS-DOS. (Domyślnie: Włączone)
  XHCI Hand-off
  Określa, czy włączyć funkcję XHCI Hand-off dla systemu operacyjnego bez obsługi XHCI Hand-off. (Domyślnie: Wyłączone)
  USB Mass Storage Driver Support
  Włącza lub wyłącza obsługę urządzeń pamięci masowej USB. (Domyślnie: Włączone)
  Port 60/64 Emulation
  Włącza lub wyłącza emulację portów I/O 64h i 60h. Należy to włączyć dla pełnej obsługi starszych wersji klawiatur/myszy USB w MS-DOS lub w systemie operacyjnym, który natywnie nie obsługuje urządzeń USB. (Domyślnie: Włączone)
  Mass Storage Devices
  Wyświetla listę podłączonych urządzeń pamięci masowej USB. Ten element pojawia się tylko wtedy, gdy jest zainstalowane urządzenie pamięci masowej USB.
• Network Stack Configuration
  Network Stack
  Wyłącza lub włącza uruchamianie z sieci w celu zainstalowania systemu operacyjnego w formacie GPT, na przykład instalację systemu operacyjnego z serwera Windows Deployment Services. (Domyślnie: Wyłączone)
  Ipv4 PXE Support
  Włącza lub wyłącza obsługę IPv4 PXE. Ten element można konfigurować tylko wtedy, gdy opcja Network Stack (Stos sieciowy) jest włączona.
  Ipv4 HTTP Support
  Włącza lub wyłącza obsługę rozruchu HTTP dla IPv4. Ten element można konfigurować tylko wtedy, gdy opcja Network Stack (Stos sieciowy) jest włączona.
  Ipv6 PXE Support
  Włącza lub wyłącza obsługę IPv6 PXE. Ten element można konfigurować tylko wtedy, gdy opcja Network Stack (Stos sieciowy) jest włączona.
  Ipv6 HTTP Support
  Włącza lub wyłącza obsługę rozruchu HTTP dla IPv6. Ten element można konfigurować tylko wtedy, gdy opcja Network Stack (Stos sieciowy) jest włączona.
  PXE boot wait time
  Umożliwia skonfigurowanie, jak długo czekać, zanim będzie można nacisnąć <Esc>, aby przerwać rozruch PXE. Ten element można konfigurować tylko wtedy, gdy opcja Network Stack (Stos sieciowy) jest włączona. (Domyślnie: 0)
  Media detect count
  Umożliwia ustawienie liczby sprawdzeń obecności nośnika. Ten element można konfigurować tylko wtedy, gdy
  opcja Network Stack (Stos sieciowy) jest włączona. (Domyślnie: 1)
• NVMe Configuration
  Wyświetla informacje o dysku PCIe SSD, jeśli jest zainstalowany.
• SATA And RST Configuration & SATA Controller(s)
  Włącza lub wyłącza zintegrowane kontrolery SATA. (Domyślnie: Włączone)
  SATA Mode Selection
  Umożliwia określenie, czy skonfigurować kontroler SATA zintegrowany w Chipsecie w trybie AHCI.
  AHCI Konfiguruje kontrolery SATA w trybie AHCI. Advanced Host Controller Interface (AHCI) to specyfikacja interfejsu, która umożliwia sterownikowi pamięci masowej włączenie zaawansowanych funkcji Serial ATA, takich jak Native Command Queuing i hot plug. (Domyślnie)
  Aggressive LPM Support
  Włącza lub wyłącza funkcję oszczędzania energii, ALPM (Aggressive Link Power Management), dla kontrolerów Chipset SATA. (Domyślnie: Włączone)
  Port 0/1/2/3
  Włącza lub wyłącza każdy port SATA. (Domyślnie: Włączone)
  Hot plug
  Włącza lub wyłącza możliwość podłączania na gorąco dla każdego portu SATA. (Domyślnie: Wyłączone)
  Configured as eSATA
  Włącza lub wyłącza obsługę zewnętrznych urządzeń SATA.

Chipset

VT-d (Note)
Włącza lub wyłącza technologię Intel^® Virtualization Technology for Directed I/O. (Domyślnie: Włączone)
Internal Graphics
Włącza lub wyłącza wbudowaną funkcję graficzną. (Domyślnie: Auto)
DVMT Pre-Allocated
Umożliwia ustawienie rozmiaru pamięci wbudowanej karty graficznej. Opcje to: 32M~1024M. (Domyślnie: 64M)
DVMT Total Gfx Mem
Umożliwia przydzielenie rozmiaru pamięci DVMT wbudowanej karty graficznej. Opcje to: 128M, 256M, MAX. (Domyślnie: 256M)
Audio Controller
Włącza lub wyłącza wbudowaną funkcję audio. (Domyślnie: Włączone)
Jeśli chcesz zainstalować kartę dźwiękową innej firmy zamiast korzystać z wbudowanego audio, ustaw ten element na Wyłączone.
High Precision Timer
Włącza lub wyłącza High Precision Event Timer (HPET) w systemie operacyjnym. (Domyślnie: Włączone) & IOAPIC 24-119 Entries
Włącza lub wyłącza tę funkcję. (Domyślnie: Włączone)
(Note (Uwaga)) Ten element jest obecny tylko wtedy, gdy zainstalujesz procesor, który obsługuje tę funkcję. Więcej informacji na temat unikalnych funkcji procesorów Intel^® można znaleźć na stronie internetowej firmy Intel.

Zasilanie

Zarządzanie energią platformy
Włącza lub wyłącza funkcję Active State Power Management (ASPM). (Domyślnie: Włączone)
PEG ASPM
Umożliwia konfigurację trybu ASPM dla urządzenia podłączonego do magistrali CPU PEG. Ta pozycja jest konfigurowalna tylko wtedy, gdy Platform Power Management jest ustawione na Enabled (Włączone). (Domyślnie: Wyłączone)
PCH ASPM
Umożliwia konfigurację trybu ASPM dla urządzenia podłączonego do magistrali PCI Express chipsetu. Ta pozycja jest konfigurowalna tylko wtedy, gdy Platform Power Management jest ustawione na Enabled (Włączone). (Domyślnie: Wyłączone)
DMI ASPM
Umożliwia konfigurację trybu ASPM zarówno po stronie CPU, jak i chipsetu łącza DMI. Ta pozycja jest konfigurowalna tylko wtedy, gdy Platform Power Management jest ustawione na Enabled (Włączone). (Domyślnie: Włączone)
AC BACK
Określa stan systemu po powrocie zasilania po jego utracie.

Pamięć	System powraca do ostatniego znanego stanu aktywności po powrocie zasilania.
Zawsze włączony	System włącza się po powrocie zasilania.
Zawsze wyłączony	System pozostaje wyłączony po powrocie zasilania. (Domyślnie)

Włączanie zasilania przez klawiaturę
Umożliwia włączenie systemu przez zdarzenie wybudzenia z klawiatury PS/2.
Uwaga: Aby użyć tej funkcji, potrzebny jest zasilacz ATX zapewniający co najmniej 1A na przewodzie +5VSB.

Wyłączone	Wyłącza tę funkcję. (Domyślnie)
Hasło	Ustaw hasło składające się z 1~5 znaków, aby włączyć system.
Klawiatura 98	Naciśnij przycisk POWER na klawiaturze Windows 98, aby włączyć system.
Dowolny klawisz	Naciśnij dowolny klawisz, aby włączyć system.

Hasło włączania zasilania
Ustaw hasło, gdy opcja Power On By Keyboard (Włączanie zasilania przez klawiaturę) jest ustawiona na Password (Hasło).
Naciśnij <Enter> na tej pozycji i ustaw hasło składające się z maksymalnie 5 znaków, a następnie naciśnij <Enter>, aby zaakceptować. Aby włączyć system, wprowadź hasło i naciśnij <Enter>.
Uwaga: Aby anulować hasło, naciśnij <Enter> na tej pozycji. Po wyświetleniu monitu o hasło, naciśnij ponownie <Enter> bez wprowadzania hasła, aby wyczyścić ustawienia hasła.
Włączanie zasilania przez mysz
Umożliwia włączenie systemu przez zdarzenie wybudzenia z myszy PS/2.
Uwaga: Aby użyć tej funkcji, potrzebny jest zasilacz ATX zapewniający co najmniej 1A na przewodzie +5VSB.

Wyłączone	Wyłącza tę funkcję. (Domyślnie)
Ruch	Porusz myszą, aby włączyć system.
Podwójne kliknięcie	Kliknij dwukrotnie lewym przyciskiem myszy, aby włączyć system.

ErP
Określa, czy system ma zużywać najmniej energii w stanie S5 (wyłączenie). (Domyślnie: Wyłączone)
Uwaga: Gdy ta pozycja jest ustawiona na Enabled (Włączone), następujące funkcje staną się niedostępne: Resume by Alarm (Wznów przez alarm), włączanie zasilania przez mysz i włączanie zasilania przez klawiaturę.
Wyłączanie programowe przyciskiem PWR-BTTN
Konfiguruje sposób wyłączania komputera w trybie MS-DOS za pomocą przycisku zasilania.
Instant-Off (Natychmiastowe wyłączenie) Naciśnij przycisk zasilania, a system zostanie natychmiast wyłączony. (Domyślnie) Delay 4 Sec. (Opóźnienie 4 s) Naciśnij i przytrzymaj przycisk zasilania przez 4 sekundy, aby wyłączyć system. Jeśli przycisk zasilania zostanie naciśnięty na krócej niż 4 sekundy, system przejdzie w tryb uśpienia.
Wznów przez alarm
Określa, czy włączyć system o żądanej godzinie. (Domyślnie: Wyłączone) Jeśli włączone, ustaw datę i godzinę w następujący sposób:
Dzień budzenia: Włącz system o określonej godzinie każdego dnia lub w określony dzień miesiąca.
Godzina/minuta/sekunda budzenia: Ustaw godzinę, o której system zostanie włączony automatycznie.
Uwaga: Podczas korzystania z tej funkcji należy unikać nieprawidłowego wyłączania z systemu operacyjnego lub odłączania zasilania, ponieważ ustawienia mogą nie być skuteczne.
Obciążenie zasilania
Włącza lub wyłącza obciążenie pozorne. Gdy zasilacz jest przy niskim obciążeniu, aktywuje się samoczynna ochrona, powodując jego wyłączenie lub awarię. Jeśli tak się stanie, ustaw na Enabled (Włączone). Auto pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto)
Gotowość CEC 2019
Umożliwia wybranie, czy system ma dostosowywać zużycie energii, gdy jest w stanie wyłączenia, bezczynności lub czuwania, aby spełnić normy CEC (California Energy Commission) 2019. (Domyślnie: Wyłączone)
RC6 (Render Standby)
Umożliwia określenie, czy zintegrowana karta graficzna ma przechodzić w tryb czuwania, aby zmniejszyć zużycie energii. (Domyślnie: Włączone)

Zapisz i wyjdź

Zapisz i wyjdź z ustawień
Naciśnij <Enter> na tej pozycji i wybierz Yes (Tak). Spowoduje to zapisanie zmian w CMOS i wyjście z programu BIOS Setup. Wybierz No (Nie) lub naciśnij <Esc>, aby powrócić do menu głównego BIOS Setup.
Wyjdź bez zapisywania
Naciśnij <Enter> na tej pozycji i wybierz Yes (Tak). Spowoduje to wyjście z BIOS Setup bez zapisywania zmian wprowadzonych w BIOS Setup do CMOS. Wybierz No (Nie) lub naciśnij <Esc>, aby powrócić do menu głównego BIOS Setup. & Załaduj zoptymalizowane ustawienia domyślne
Naciśnij <Enter> na tej pozycji i wybierz Yes (Tak), aby załadować optymalne domyślne ustawienia BIOS. Domyślne ustawienia BIOS pomagają systemowi działać w optymalnym stanie. Zawsze ładuj zoptymalizowane ustawienia domyślne po aktualizacji BIOS lub po wyczyszczeniu wartości CMOS.
Boot Override
Umożliwia wybranie urządzenia, z którego ma nastąpić natychmiastowe uruchomienie. Naciśnij <Enter> na wybranym urządzeniu i wybierz Yes (Tak), aby potwierdzić. System uruchomi się ponownie automatycznie i uruchomi się z tego urządzenia.
Zapisz profile
Ta funkcja umożliwia zapisanie bieżących ustawień BIOS do profilu. Możesz utworzyć do 8 profili i zapisać je jako Setup Profile 1~ Setup Profile 8. Naciśnij <Enter>, aby zakończyć. Możesz także wybrać Select File in HDD/FDD/USB (Wybierz plik w HDD/FDD/USB), aby zapisać profil na urządzeniu pamięci masowej.
Load Profiles
Jeśli system stanie się niestabilny i załadowano domyślne ustawienia BIOS, możesz użyć tej funkcji, aby załadować ustawienia BIOS z wcześniej utworzonego profilu, bez konieczności ponownej konfiguracji ustawień BIOS. Najpierw wybierz profil, który chcesz załadować, a następnie naciśnij <Enter>, aby zakończyć. Możesz wybrać Select File in HDD/FDD/USB (Wybierz plik w HDD/FDD/USB), aby wprowadzić profil utworzony wcześniej z urządzenia pamięci masowej lub załadować profil utworzony automatycznie przez BIOS, na przykład przywracając ustawienia BIOS do ostatnich ustawień, które działały poprawnie (ostatni znany dobry rekord).

Instalacja sterowników

• Przed instalacją sterowników należy najpierw zainstalować system operacyjny.
• Po zainstalowaniu systemu operacyjnego włóż dysk ze sterownikami płyty głównej do napędu optycznego. Kliknij wiadomość "Dotknij, aby wybrać, co ma się stać z tym dyskiem" w prawym górnym rogu ekranu i wybierz "UruchomRun.exe." (Lub przejdź do Mój Komputer, kliknij dwukrotnie napęd optyczny i uruchom program Run.exe.)

"Xpress Install" (instalacja Xpress) automatycznie przeskanuje system, a następnie wyświetli listę wszystkich sterowników, które są zalecane do zainstalowania. Możesz kliknąć przycisk Xpress Install, a "Xpress Install" (instalacja Xpress) zainstaluje wszystkie wybrane sterowniki. Lub kliknij strzałkę ikonę, aby indywidualnie zainstalować potrzebne sterowniki.

Odwiedź stronę internetową GIGABYTE, aby uzyskać więcej informacji o oprogramowaniu.

Odwiedź stronę internetową GIGABYTE, aby uzyskać więcej informacji na temat rozwiązywania problemów.

Identyfikacja wersji płyty głównej
Numer wersji na płycie głównej wygląda tak: "REV: X.X." Na przykład "REV: 1.0" oznacza, że wersja płyty głównej to 1.0. Sprawdź wersję płyty głównej przed aktualizacją BIOS-u, sterowników lub podczas wyszukiwania informacji technicznych.
Przykład:

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.

Pobierz Instrukcja obsługi Gigabyte H310M DS2

Dostępne języki
