VEILIGHEIDSVOORSCHRIFTEN

Betekenis van de symbolen:
	Het niet naleven van deze waarschuwing impliceert het risico op persoonlijk letsel, in sommige gevallen zelfs met dodelijke afloop
	Het niet naleven van deze waarschuwing impliceert het risico op schade, in sommige gevallen zelfs ernstige schade, aan eigendommen, installaties of dieren.

Als u gas ruikt of u zich zorgen maakt over de veiligheid van gas, kunt u de National Gas Emergency Service gratis bellen op 0800 111 999, op elk moment, dag en nacht.

Voer geen handelingen uit waarbij het apparaat wordt geopend.
Elektrocutie door spanningvoerende componenten. Persoonlijk letsel veroorzaakt door brandwonden door oververhitte componenten, of wonden veroorzaakt door scherpe randen of uitsteeksels.

Voer geen handelingen uit waarbij het apparaat uit de installatieruimte wordt verwijderd.
Elektrocutie door spanningvoerende componenten. Overstroming veroorzaakt door water dat lekt uit losgekoppelde leidingen.
Explosies, branden of intoxicatie veroorzaakt door gas dat lekt uit losgekoppelde leidingen.

Beschadig de voedingskabel niet.
Elektrocutie door spanningvoerende, niet-geïsoleerde draden.
Laat niets bovenop het apparaat liggen.
Persoonlijk letsel veroorzaakt door een object dat van het apparaat valt als gevolg van trillingen. Schade aan het apparaat of items eronder veroorzaakt door het object dat eraf valt als gevolg van trillingen.
Klim niet op het apparaat.
Persoonlijk letsel veroorzaakt door het vallen van het apparaat.
Schade aan het apparaat of objecten eronder veroorzaakt doordat het apparaat uit de installatieruimte valt.
Klim niet op stoelen, krukken, ladders of onstabiele steunen om het apparaat schoon te maken.
Persoonlijk letsel veroorzaakt door vallen van hoogte of snijwonden (per ongeluk dichtklappende trapladders).
Probeer het apparaat niet schoon te maken zonder het eerst uit te schakelen en de externe schakelaar in de OFF-stand te zetten.
Elektrocutie door spanningvoerende componenten.
Gebruik geen insecticiden, oplosmiddelen of agressieve reinigingsmiddelen om het apparaat schoon te maken.
Schade aan plastic en gelakte onderdelen.
Gebruik het apparaat niet voor ander dan normaal huishoudelijk gebruik.
Schade aan het apparaat veroorzaakt door overbelasting.
Schade veroorzaakt aan objecten die verkeerd worden behandeld.
Laat kinderen of onervaren personen het apparaat niet bedienen.
Schade aan het apparaat veroorzaakt door oneigenlijk gebruik.
Als u een brandlucht of rook uit het apparaat detecteert, koppel het dan los van de elektriciteitsvoorziening, sluit de hoofdgaskraan, open alle ramen en roep hulp in.
Persoonlijk letsel veroorzaakt door brandwonden, rookinademing, intoxicatie.
Als er een sterke gaslucht hangt, sluit dan de hoofdgaskraan, open alle ramen en roep hulp in.
Explosies, branden of intoxicatie.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

DE INSTALLATIE EN EERSTE ONTSTEKING VAN DE KETEL MOET WORDEN UITGEVOERD DOOR EEN GEKWALIFICEERDE, GEREGISTREERDE GASMONTEUR IN OVEREENSTEMMING MET DE GASVEILIGHEIDSVOORSCHRIFTEN (INSTALLATIE & GEBRUIK) EN ALLE ANDERE NATIONALE VOORSCHRIFTEN MET BETREKKING TOT INSTALLATIE, EN IN OVEREENSTEMMING MET ALLE VEREISTEN DIE ZIJN VASTGESTELD DOOR PLAATSELIJKE AUTORITEITEN EN ORGANISATIES VOOR DE VOLKSGEZONDHEID.
NADAT DE KETEL IS GEÏNSTALLEERD, MOET DE INSTALLATEUR ERVOOR ZORGEN DAT DE EINDGEBRUIKER DE CONFORMITEITSVERKLARING EN DE BEDIENINGSINSTRUCTIES ONTVANGT EN ALLE NODIGE INFORMATIE VERSTREKT OVER HOE DE KETEL EN DE VEILIGHEIDSVOORZIENINGEN MOETEN WORDEN GEBRUIKT.

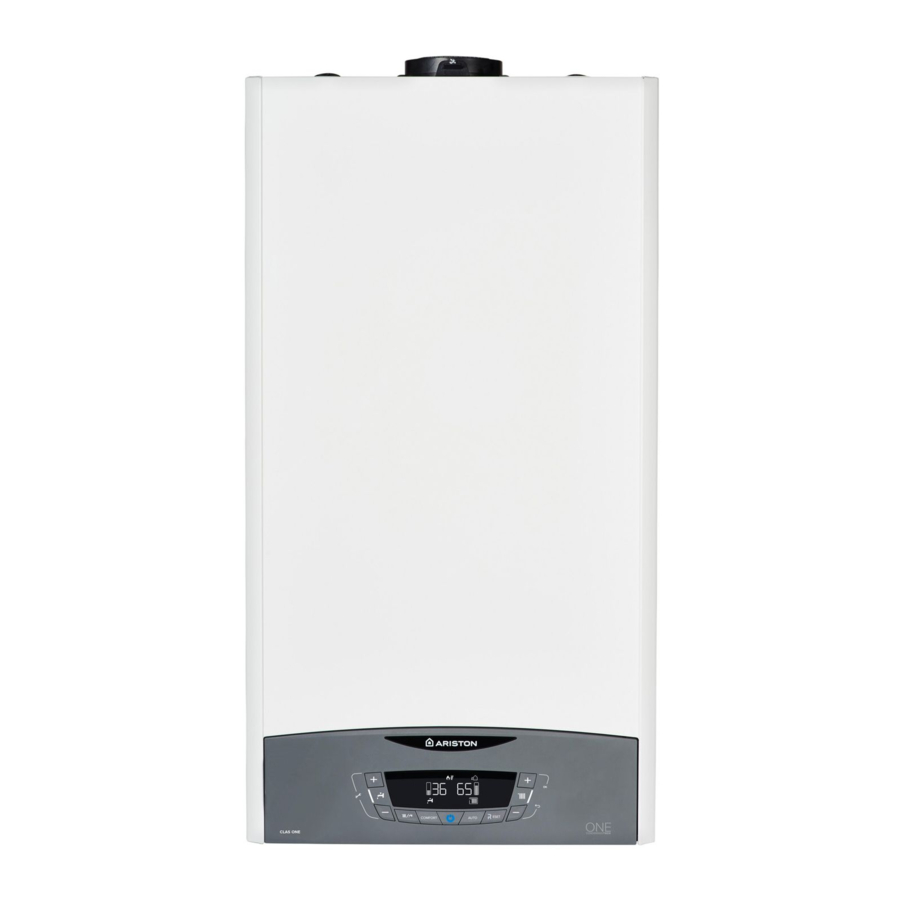

Dit apparaat is ontworpen om warm water te produceren voor huishoudelijk gebruik (combi-versie).
Het moet worden aangesloten op een verwarmingssysteem en een distributienetwerk voor warm tapwater, die beide compatibel moeten zijn met de prestaties en vermogensniveaus.
Het gebruik van het apparaat voor andere dan de gespecificeerde doeleinden is ten strengste verboden. De fabrikant kan niet aansprakelijk worden gesteld voor schade veroorzaakt door oneigenlijk, onjuist en onredelijk gebruik van het apparaat of door het niet naleven van de instructies in deze handleiding.
Installatie, onderhoud en alle andere interventies moeten worden uitgevoerd in volledige overeenstemming met de geldende wettelijke voorschriften en de instructies van de fabrikant.
Onjuiste installatie kan schade toebrengen aan personen, dieren en bezittingen; het productiebedrijf kan niet aansprakelijk worden gesteld voor schade die daardoor ontstaat. In geval van onderhoud of andere structurele werkzaamheden in de onmiddellijke nabijheid van de kanalen of rookgasafvoerapparaten en hun accessoires, schakelt u het apparaat uit door de externe bipolaire schakelaar in de "OFF"-stand te zetten en de gaskraan te sluiten.
Wanneer de werkzaamheden zijn voltooid, vraag dan een gekwalificeerde technicus om de efficiëntie van de kanalen en de apparaten te controleren. Als de ketel gedurende een langere periode buiten gebruik is, wordt aanbevolen de elektrische voeding te ontkoppelen en de externe gaskraan te sluiten. Als lage temperaturen worden verwacht, moeten de ketel en de systeempijpleidingen worden afgetapt om vorstschade te voorkomen.
Schakel de ketel uit en zet de externe schakelaar "OFF" om de buitenkant van het apparaat schoon te maken.
Laat kinderen of onervaren personen het apparaat niet zonder toezicht gebruiken.

* De installatie moet zijn uitgevoerd door een Gas Safe Registered engineer. Neem voor meer informatie contact met ons op via 0333 240 8777.

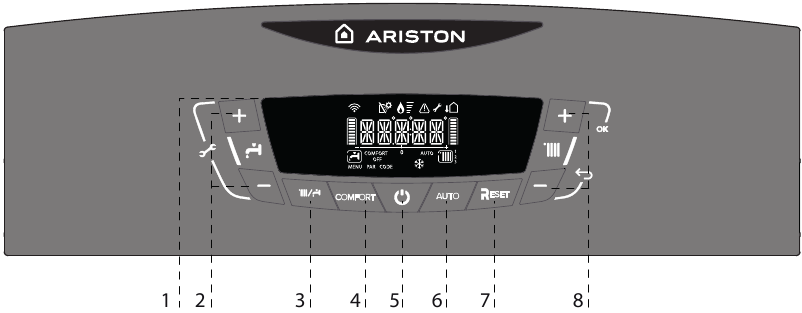

Bedieningspaneel

Legenda:

1. Display
2. Aanpassingsknop voor warm tapwater +/- (a)
3. MODE (MODUS)-knop (Selectie bedrijfsmodus zomer/winter)
4. COMFORT-knop
5. Aan/uit-knop
6. Auto-knop (Om Thermoregulation te activeren)
7. RESET-knop
8. Instelknop verwarmingstemperatuur +/- (b)

Legenda:
	Cijfers die het volgende aangeven: ketelstatus temperatuuraanduiding met balkniveau foutcodesignalen (ERROR) Verzoek om op de RESET-knop te drukken (ketelblokkering) menu-instellingen
	Verzoek om technische assistentie
	Vlam gedetecteerd met aanduiding van gebruikt vermogen
	Verwarmingsbedrijf ingesteld
	Verwarmingsbedrijf actief
	Warmwaterbedrijf ingesteld
	Warmwaterbedrijf actief
	Warmwatercomfort geactiveerd
	Ketel uit met antivriesfunctie actief
	Antivorstfunctie actief
AUTO	AUTO-functie geactiveerd
	Hoogrendementsbedrijf (lage C.H.-aanvoertemperatuur)
	Zonnetemperatuursensor aangesloten - optioneel
	Foutsignalen Het display toont de code
	Externe temperatuur weergegeven (met externe sensor optioneel)
	Wi-Fi actief (Kit Optioneel - CLAS ONE)

Eerste bedieningsprocedures

Controleer de waterdruk op de manometer en zorg ervoor dat de waarde tussen 0,6 en 1,5 bar ligt wanneer het systeem koud is. Als de druk net onder de minimumwaarde ligt, zal het display een vulprocedure aanvragen - zie de bovenstaande opmerking.

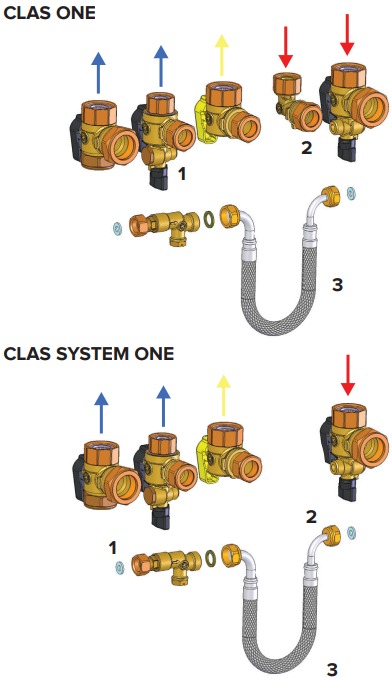

VULPROCEDURE
HERSTEL DE JUISTE DRUK MET BEHULP VAN DE VULSLANG (ONDER AAN DE KETEL). WANNEER DE MANOMETER EEN DRUK VAN 1 BAR AANGEEFT, SLUIT U DE VULKRAAN. TIJDENS HET VULLEN ACTIVEERT DE KETEL AUTOMATISCH DE ONTLUCHTINGSCYCLUS, HET DISPLAY TOONT "PURGE PURGE".
AAN HET EINDE VAN DE FUNCTIE (7 MINUTEN) KEERT HET DISPLAY TERUG NAAR DE NORMALE WEERGAVE.

Herstel de juiste druk met behulp van de vulslang.
Als de druk zeer frequent daalt, kan er ergens in het systeem een waterlek zijn. In dat geval moet een loodgieter worden gecontacteerd.

Opmerking.
Aansluitingen gezien vanaf de achterkant van de ketel.

1. Om het systeem opnieuw onder druk te zetten, moet u ervoor zorgen dat de flexibele slang 3 is aangesloten
2. Open langzaam de kranen 1 & 2 (zie bovenstaande diagrammen)
3. Er zal water te horen zijn dat het systeem binnenkomt
4. Wanneer de manometer 1,5 bar aangeeft, sluit u de kranen 1 & 2

LET OP!
ONTLUCHTINGSCYCLUS
DE ONTLUCHTINGSCYCLUS WORDT AUTOMATISCH GEACTIVEERD WANNEER DE KETEL VOOR DE EERSTE KEER WORDT INGESCHAKELD OF NA DE FOUT 108 "FILL" (VULLEN) - ONVOLDOENDE WATERDRUK.

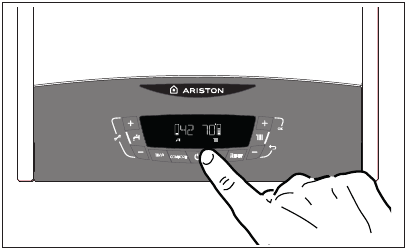

Ontstekingsprocedure

Druk op de AAN/UIT (ON/OFF)-knop op het bedieningspaneel om de ketel in te schakelen

Het display toont:

• de bedrijfsmodus:
• de ingestelde temperatuur in de centrale verwarmingsmodus
• de ingestelde temperatuur van het warme water in warm tapwater

Bedieningsmodus selecteren

Gebruik de MODE-knop 3 om de gewenste bedrijfsmodus te selecteren.

Bedieningsmodus		Display
verwarming + warmwaterproductie voor huishoudelijk gebruik - WINTER
alleen warmwaterproductie voor huishoudelijk gebruik - ZOMER
ALLEEN VERWARMING CLAS SYSTEM ONE

De ontsteking van de brander wordt op het display aangegeven door het symbool de streepjes eronder geven het gebruikte vermogen aan.

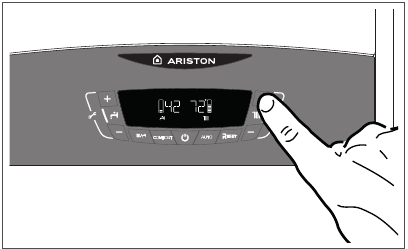

De verwarming aanpassen

Het is mogelijk om de temperatuur van het verwarmingswater in te stellen door op de knoppen 8 te drukken.
De temperatuur die kan worden bereikt, varieert van 20°C tot 45°C (lage temperatuur) en van 35°C tot 82°C (hoge temperatuur).

Temperatuur warm tapwater aanpassen

alleen voor CLAS ONE MODELS
Het is mogelijk om de temperatuur van het warme tapwater in te stellen door op de knoppen 2 te drukken. Er kan een temperatuur worden verkregen die varieert van 36°C tot 60°C. De eerder ingestelde waarde knippert op het display.

De verwarming uitschakelen

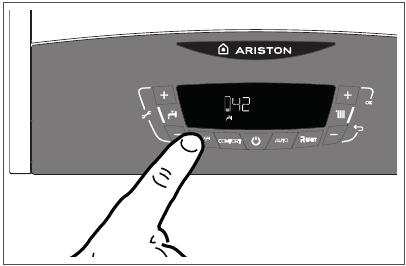

Om de verwarming uit te schakelen, drukt u op de MODE-knop 3; het symbool voor de verwarmingswerking verdwijnt van het display. De Mode-knop kan worden gebruikt om het productieproces van warm tapwater actief te houden of om het in de stand-by stand te plaatsen (modi gedeactiveerd). In de onderstaande afbeelding blijft de ketel alleen actief voor de productie van warm tapwater, waarbij de ingestelde temperatuur wordt aangegeven.

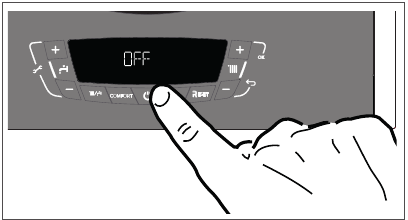

De unit uitschakelen

Om de ketel uit te schakelen, drukt u op de AAN/UIT-knop, het display wordt uitgeschakeld.
De antivriesfunctie blijft actief.

LET OP!!
Schakel de ketel volledig uit door de externe elektrische schakelaar in de OFF-stand te zetten. Sluit de gaskraan.

COMFORT-functie

De ketel maakt het mogelijk om het 'comfort'-niveau voor de output van warm tapwater te verhogen via de "COMFORT"-functie. Deze functie houdt de secundaire wisselaar (of een externe tank) warm gedurende de perioden waarin de ketel inactief is, waardoor de initiële thermische conditie van het getrokken water op een hogere temperatuur komt.

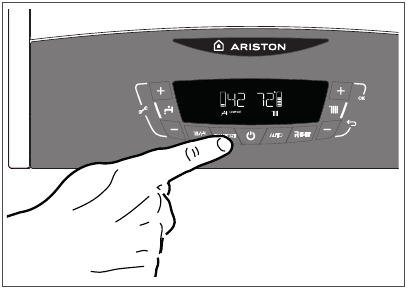

Deze functie kan worden ingeschakeld door op de COMFORT-knop 4 te drukken.
Wanneer de functie is ingeschakeld, verschijnt de tekst COMFORT op het display.

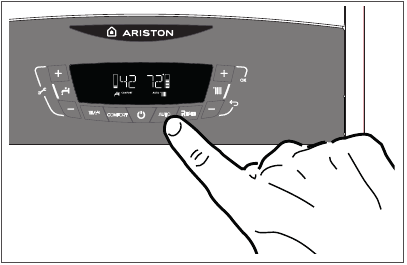

Automatische knop en temperatuuraanpassing activeren

De AUTO-functie zorgt ervoor dat de werking van de ketel kan worden aangepast aan de omgevingsomstandigheden en aan het type systeem waarop deze is geïnstalleerd.
Een comfortabele temperatuur wordt zo snel mogelijk in de ruimte bereikt, zonder verspilling van geld, energie of efficiëntie, terwijl de slijtage van de onderdelen aanzienlijk wordt verminderd.
Uw installateur zal u adviseren over de apparaten die op de ketel kunnen worden aangesloten en zal deze programmeren volgens het systeem.
In normale ketels wordt de watertemperatuur in de verwarmingselementen meestal ingesteld op een hoge waarde (70-80°C), waardoor een effectieve verwarming wordt gegarandeerd tijdens de weinige echt koude winterdagen. Het wordt dan overdreven op minder koude dagen (waarvan er veel zijn), die meer typisch zijn voor de herfst- en winterseizoenen. Dit leidt tot overmatige ruimteverwarming nadat de thermostaat is uitgeschakeld, wat resulteert in energieverspilling en oncomfortabele omstandigheden in de ruimte.
De AUTO-functie "neemt de controle" over de ketel en selecteert het beste werkingsregime op basis van de omgevingsomstandigheden, externe apparaten die op de ketel zijn aangesloten en de vereiste prestaties. Hij beslist voortdurend op welk vermogensniveau moet worden gewerkt op basis van de omgevingsomstandigheden en de vereiste ruimtetemperatuur.

Uitschakelcondities van het apparaat

De ketel is beschermd tegen storingen door middel van interne controles die worden uitgevoerd door de elektronische P.C.B., die de werking van de ketel stopt indien nodig. In het geval dat de ketel op deze manier wordt uitgeschakeld, verschijnt er een code op het display van het bedieningspaneel die verwijst naar het type uitschakeling en de reden erachter.
Er kunnen twee soorten uitschakelingen voorkomen:

Veiligheidsuitschakeling

Dit type fout is "vluchtig", wat betekent dat de ketel automatisch weer start zodra het probleem dat de uitschakeling heeft veroorzaakt, is verholpen; en de foutcode (bijv. / ) knippert op het display en het symbool verschijnt.
Zodra de oorzaak van de uitschakeling verdwijnt, start de ketel weer op en blijft hij normaal werken. Als de ketel nog steeds een veiligheidsuitschakeling aangeeft, schakel hem dan uit. Zorg ervoor dat de externe elektrische schakelaar in de OFF-stand staat, sluit de gaskraan en neem contact op met een gekwalificeerde technicus.

Veiligheidsuitschakeling als gevolg van onvoldoende waterdruk

Als de waterdruk in het verwarmingscircuit onvoldoende is, voert de ketel een veiligheidsuitschakeling uit.
Code 108 ( ) verschijnt op het display.
Het systeem kan opnieuw worden opgestart en de waterdruk kan opnieuw in evenwicht worden gebracht met behulp van de vulprocedure - zie noot 1.
Als de herstelbalans vaak wordt uitgevoerd, schakel dan de ketel uit, breng de externe elektrische schakelaar in de OFF-stand, sluit de gaskraan en neem contact op met een gekwalificeerde technicus om te controleren op waterlekken.

OPMERKING 1 - VULPROCEDURE
HERSTEL DE JUISTE DRUK MET BEHULP VAN DE VULLEIDING (ONDER DE KETEL GEPLAATST). WANNEER DE DRUKMETER EEN DRUK VAN 1 BAR AANGEEFT, SLUIT U DE VULKRAAN. TIJDENS HET VULLEN ACTIVEERT DE KETEL AUTOMATISCH DE ONTLUCHTINGSCYCLUS, HET DISPLAY TOONT "PURGE PURGE" (SPOELEN SPOELEN).
AAN HET EINDE VAN DE FUNCTIE (7 MINUTEN) KEERT HET DISPLAY TERUG NAAR DE NORMALE WEERGAVE.

Bedrijfsuitschakeling

Dit type fout is "niet-vluchtig", wat betekent dat het niet automatisch wordt verwijderd.

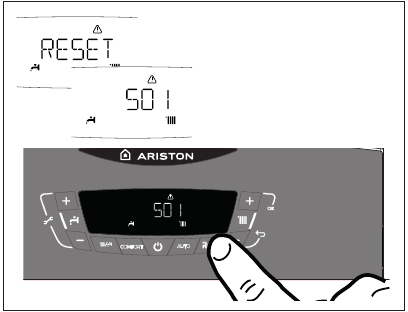

Op het display knippert en de foutcode, bijv. Err/501 en het symbool verschijnt.
In dit geval start de ketel niet automatisch opnieuw, maar kan deze worden gereset door op de knop te drukken.
Als het probleem zich na een aantal pogingen om het apparaat te resetten opnieuw voordoet, neem dan contact op met een gekwalificeerde technicus.

Als deze uitschakeling regelmatig optreedt, neem dan contact op met een erkend servicecentrum voor hulp. Om veiligheidsredenen staat de ketel maximaal 5 resetbewerkingen toe in 15 minuten (individuele keren drukken op de knop). Als de uitschakeling af en toe of een geïsoleerde gebeurtenis is, is dit niet noodzakelijkerwijs een probleem.

Antivriesinrichting

De antivriesfunctie werkt op de temperatuursonde van de centrale verwarming, onafhankelijk van andere instellingen, wanneer de elektrische voeding is ingeschakeld. Als de temperatuur van het primaire circuit onder de 8°C daalt, zal de pomp 2 minuten draaien.
Na de twee minuten circulatie (vast) controleert de ketel het volgende:

1. als de temperatuur van de centrale verwarming > 8°C is, stopt de pomp;
2. als de temperatuur van de centrale verwarming tussen 4 en 8°C ligt, draait de pomp nog twee minuten;

3. als de temperatuur van de centrale verwarming < 4°C is, zal de brander (verwarmingsstand) op minimaal vermogen branden totdat de temperatuur 33°C bereikt, de brander zal uitgaan en de pomp zal nog twee minuten blijven draaien.


De activering van de antivriesfunctie wordt gesymboliseerd door .

De antivriesinrichting wordt alleen geactiveerd wanneer (met de ketel die correct werkt):

• de systeemdruk correct is;
• de ketel elektrisch wordt gevoed;
• er een gastoevoer is.

Wijziging van gastype

Onze ketels zijn ontworpen om te functioneren met aardgas (methaan, G20) of LPG (propaan, G31).
Als u van het ene gas naar het andere moet overschakelen, moet u contact opnemen met een Gas Safe Registered-ingenieur of bel Ariston op 0333 240 8777.

Onderhoud

Plan een jaarlijkse servicebeurt voor de ketel met een Gas Safe Registered-ingenieur.
Correct onderhoud leidt altijd tot besparingen op de kosten van het draaien van het systeem.
Het niet regelen van een jaarlijkse servicebeurt voor het apparaat maakt de garantie van het apparaat ongeldig.

Garantie

De boiler moet jaarlijks worden onderhouden door een lokale Gas Safe Registered-ingenieur of rechtstreeks door Ariston, wat kan worden geregeld door te bellen naar 0333 240 8777.

Registratie is online op www.ariston.com/uk

Gefabriceerd door
Ariston S.p. A.
Viale Aristide Merloni 45
60044 Fabriano (AN)
ITALY
ariston.com

Geïmporteerd door
Ariston UK Ltd
3 Juniper West
Basildon
SS15 6SJ
UK
ariston.com/uk

Referenties

• http://www.ariston.com/uk
• http://ariston.com
• http://ariston.com/uk

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ariston CLAS ONE, CALS SYSTEM ONE, 47-116-85, 47-116-86 Handleiding

Beschikbare talen
