SANGEAN WR-11BT+ - Manual do Rádio de Madeira AM/FM/AUX

Instruções de segurança importantes

1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não use este aparelho perto da água.
6. Limpe apenas com um pano limpo e seco.
7. Não bloqueie nenhuma abertura de ventilação. Instale de acordo com as instruções do fabricante.
8. Não instale perto de fontes de calor, como radiadores, aquecedores, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
9. Não anule o propósito de segurança do plugue polarizado ou com aterramento. Um plugue polarizado tem duas lâminas, uma mais larga que a outra. Um plugue com aterramento tem duas lâminas e um terceiro pino de aterramento. A lâmina larga ou o terceiro pino são fornecidos para sua segurança. Se o plugue fornecido não se encaixar na sua tomada, consulte um eletricista para substituir a tomada obsoleta.
10. Proteja o cabo de alimentação de ser pisado ou prensado, principalmente nas extremidades dos cabos de alimentação, na tomada da parede e onde o cabo de alimentação sai do rádio.
11. Use apenas anexos/acessórios especificados pelo fabricante.
12. Use apenas com o carrinho, suporte, tripé, suporte ou mesa especificados pelo fabricante ou vendidos com o aparelho. Quando um carrinho for usado, tenha cuidado ao mover a combinação carrinho/aparelho para evitar ferimentos por tombamento.
13. Desconecte este aparelho durante tempestades com raios ou quando não for usado por longos períodos de tempo.
14. Encaminhe todos os serviços de manutenção para pessoal de serviço qualificado. A manutenção é necessária quando o aparelho foi danificado de alguma forma, como cabo de alimentação ou plugue danificado, líquido foi derramado ou objetos caíram no aparelho, o aparelho foi exposto à chuva ou umidade, não funciona normalmente ou caiu.
15. Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou umidade.
16. A marca de risco de choque e o símbolo gráfico associado são fornecidos na parte traseira da unidade.
17. O aparelho não deve ser exposto a gotejamento ou respingos de líquidos e nenhum objeto cheio de líquidos deve ser colocado no rádio.
18. Pressão sonora excessiva em seus ouvidos com ou sem fones de ouvido pode prejudicar sua capacidade auditiva.


A marca e os logotipos Bluetooth^® são marcas registradas de propriedade da Bluetooth SIG, Inc. e qualquer uso de tais marcas pela SANGEAN ELECTRONICS.

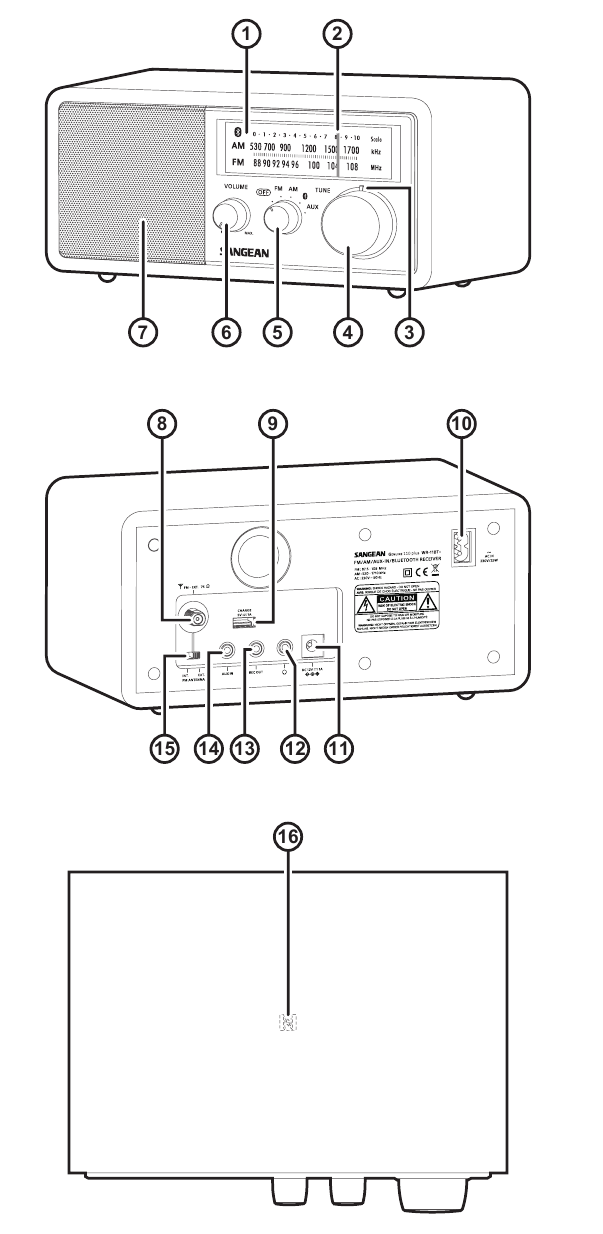

Controles e conexões

Escala do dial
Indicador do dial
Indicador LED de sintonia
Botão de controle de sintonia
Botão de seleção de energia e banda
Botão de controle de volume
Alto-falante
Terminal de antena externa tipo F
Tomada de carregamento USB
Tomada do cabo de alimentação CA
Tomada de entrada CC de 12V
Tomada de fone de ouvido
Tomada de saída REC
Tomada de entrada Aux
Interruptor de antena externa/interna
Área de detecção NFC

Ligue seu rádio

Operação CA

Antes de conectar o cabo CA no rádio, certifique-se de que a voltagem CA esteja correta. Insira o plugue na extremidade do cabo de alimentação fornecido na tomada de alimentação CA na parte traseira do rádio.

Operação CC

Para uso externo, você pode alimentar o rádio usando uma tomada de entrada CC de 12V de uma fonte de alimentação CC (não incluída) (por exemplo, da fonte de alimentação de veículos ou barcos). Um adaptador de alimentação CA com 1 Ampere e centro positivo na polaridade também pode alimentar o rádio em casa.

Operando seu rádio FM / AM

1. O rádio vem com uma antena AM / FM embutida. Para melhorar a recepção AM, gire seu rádio para obter a melhor recepção. Para melhorar a recepção FM, insira a extremidade da antena de fio FM fornecida no terminal de antena tipo F e ajuste o fio para obter a melhor recepção. Um cabo coaxial de 75ohm para uma antena externa também pode ser conectado ao terminal. Certifique-se de mudar o interruptor de antena externa/interna para a posição externa ao usar a antena de fio fornecida ou conectado a uma antena externa. Em alguns países europeus, pode ser necessário conectar o adaptador de terminal de antena fornecido (apenas versão UE) para conectar a uma antena externa.
2. Ligue seu rádio girando o botão Power (Ligar) para a posição FM / AM.
3. Gire o botão Tuning Control (Controle de Sintonia) para selecionar a estação desejada. O indicador Tuning LED (LED de Sintonia) aparecerá mais brilhante quando a melhor sintonia for alcançada.
4. Ajuste o botão Volume Control (Controle de Volume) para uma audição confortável.
5. Para desligar o rádio, gire o botão Power (Ligar) para a posição OFF (Desligado).

Ouvindo música via Bluetooth

Você precisa emparelhar seu dispositivo Bluetooth com seu rádio antes de poder conectar automaticamente para reproduzir/transmitir música via Bluetooth através do seu WR-11BT+. O emparelhamento cria uma 'conexão' para que os dois dispositivos possam se reconhecer.

Emparelhando seu dispositivo Bluetooth pela primeira vez

1. Gire o botão seletor de banda para selecionar a função Bluetooth. O ícone do Bluetooth no painel piscará em azul.
2. Ative o Bluetooth no seu dispositivo de acordo com o manual do usuário do dispositivo para conectar ao seu WR-11BT+. Alguns smartphones equipados com versões Bluetooth anteriores à BT2.1 podem precisar inserir o código de acesso "0000".
3. Uma vez conectado, haverá um bipe e o ícone do Bluetooth permanecerá iluminado em azul. Agora você pode reproduzir música do seu dispositivo habilitado para Bluetooth no WR-11BT+.

NOTA:

• Se houver 2 dispositivos Bluetooth procurando pelo WR-11BT+, ele mostrará sua disponibilidade em ambos os dispositivos. No entanto, se um dispositivo se conectar com o WR-11BT+ primeiro, o outro dispositivo Bluetooth não encontrará o WR-11BT+ na sua lista.
• Se você tirar seu dispositivo fonte do alcance, a conexão será temporariamente desconectada do seu rádio. Seu rádio se reconectará automaticamente se o dispositivo fonte for trazido de volta ao alcance dentro de 3 minutos. Caso contrário, você precisará reconectar manualmente seu dispositivo ao rádio novamente. Esteja ciente de que, durante o período de desconexão, nenhum outro dispositivo Bluetooth pode emparelhar ou conectar com seu rádio.
• Se 'SANGEAN WR-11BT+' aparecer na sua lista de dispositivos Bluetooth, mas seu dispositivo não conseguir se conectar a ele, exclua o item Sangean WR-11BT+ da sua lista e emparelhe o dispositivo com o WR-11BT+ novamente seguindo os passos descritos anteriormente.
• O alcance de operação efetivo entre o WR-11BT+ e seu dispositivo emparelhado é de aproximadamente 10 metros (30 pés). Qualquer obstáculo entre o sistema e o dispositivo pode reduzir o alcance operacional.
• O desempenho da conectividade Bluetooth / NFC pode variar dependendo dos dispositivos Bluetooth conectados. Consulte as capacidades Bluetooth do seu dispositivo antes de conectar ao seu rádio. Nem todos os recursos podem ser suportados em alguns dispositivos Bluetooth emparelhados.
• Com alguns telefones celulares, fazer/receber chamadas, mensagens de texto, e-mails ou quaisquer outras atividades não relacionadas ao streaming de áudio podem silenciar o streaming de áudio Bluetooth ou até mesmo desconectar temporariamente do seu dispositivo. Tal comportamento é uma função do dispositivo conectado e não indica uma falha no seu rádio.

Reproduzindo um dispositivo fonte Bluetooth previamente emparelhado

O WR-11BT+ pode memorizar até 2 dispositivos fonte Bluetooth emparelhados, quando a memória excede essa quantidade, o dispositivo de emparelhamento mais antigo será sobrescrito do dispositivo.
Se seu dispositivo fonte Bluetooth já foi emparelhado com o WR-11BT+ anteriormente, a unidade memorizará seu dispositivo fonte Bluetooth e tentará se reconectar com um dispositivo fonte Bluetooth na memória que foi conectado por último. Se o último dispositivo fonte Bluetooth conectado não estiver disponível, o WR-11BT+ tentará se conectar ao penúltimo dispositivo fonte Bluetooth.

Desconectando seu dispositivo Bluetooth

Gire o botão seletor de banda para qualquer outra banda ou posição desligada (off) ou desconecte o dispositivo habilitado para Bluetooth. A luz LED para o ícone do Bluetooth começará a piscar indicando a desativação do Bluetooth.

Emparelhando e reproduzindo seu dispositivo via NFC

O WR-11BT+ está equipado com o recurso sem fio NFC (Near Field Communication), que permite que dispositivos habilitados para NFC emparelhem e reproduzam música no WR-11BT+. Para dispositivos não NFC, consulte a seção acima para o emparelhamento Bluetooth padrão.

1. Gire o botão seletor de banda para a configuração Bluetooth. O ícone do Bluetooth no painel piscará em azul.
2. Ligue o recurso NFC no seu dispositivo.
3. Toque a área NFC do seu dispositivo de reprodução contra a área NFC do rádio. O WR-11BT+ emparelhará automaticamente seu dispositivo. Se você estiver emparelhando com o WR-11BT+ pela primeira vez, seu dispositivo habilitado para NFC será solicitado a permissão para conectar com o WR-11BT+. Uma vez emparelhado com um dispositivo, haverá um bipe e o ícone do Bluetooth permanecerá iluminado em azul.
4. Use os controles no seu dispositivo para reproduzir (Play) / pausar (Pause) e navegar pelas faixas.

NOTA:

• Se você gostaria de conectar outro dispositivo Bluetooth via NFC, desconecte o dispositivo Bluetooth conectado existente primeiro.
• A localização da área de detecção NFC não é a mesma em todos os dispositivos. Ao conectar com outro dispositivo Bluetooth via NFC, consulte o guia do usuário do seu dispositivo para obter mais informações.
• Algumas capas ou revestimentos metálicos para telefones celulares podem reduzir a sensibilidade do NFC. Certifique-se de removê-lo antes de ativar o NFC.

Desconectando seu dispositivo habilitado para NFC

Para desconectar seu dispositivo, basta tocá-lo novamente na parte superior da unidade. A luz LED para o ícone do Bluetooth começará a piscar em azul indicando a desativação do Bluetooth.

Uso de fones de ouvido

O fone de ouvido usado com este rádio deve ser equipado com um conector de 3,5 mm. Insira o conector dos fones de ouvido no soquete marcado com na parte traseira do rádio. Quando os fones de ouvido são conectados, o alto-falante é automaticamente desconectado.

Soquete AUX IN

Um soquete de entrada auxiliar de 3,5 mm é fornecido na parte traseira do seu rádio para permitir que um sinal de áudio seja alimentado na unidade a partir de um dispositivo de áudio externo, como iPod, MP3 ou CD player.

1. Gire o botão seletor de banda para selecionar "AUX".
2. Conecte uma fonte de áudio externa (por exemplo, iPod, MP3 ou CD player) ao soquete de entrada auxiliar.
3. Ajuste a configuração de volume no seu iPod, MP3 ou CD player para garantir um nível de sinal adequado do player e, em seguida, gire o botão de controle de volume no rádio conforme necessário para uma audição confortável.

Soquete REC Out

O rádio pode ser usado como um sintonizador separado conectando esta saída a um receptor estéreo ou pré-amplificador ou você pode usar esta saída para fazer gravações em mono de programas de áudio.

Carregando com o soquete USB

Seu rádio tem um soquete USB que se destina a carregar um iPhone, smartphone ou dispositivos similares. O tempo de carregamento pode variar e, em alguns casos, pode levar mais tempo para carregar do que ao usar a unidade de carregamento dos fabricantes fornecida com o smartphone. Devido à interferência, o WR-11BT+ só pode carregar seu iPhone, smartphone ou dispositivo similar quando o rádio está desligado.

• O conector USB só pode fornecer energia para dispositivos USB com uma entrada máxima de 1A 5V. Ele não suporta discos rígidos externos e alguns telefones celulares ou dispositivos eletrônicos.
• O carregador pode não fornecer energia para alguns dispositivos USB.
• Não conecte uma fonte de energia à porta USB. Caso contrário, existe risco de incêndio. A porta USB destina-se apenas a carregar dispositivos de baixa tensão.
• Não insira um prego, fio, etc. na porta de alimentação USB. Caso contrário, um curto-circuito pode causar fumaça ou incêndio.
• Não conecte este soquete USB com a porta USB do seu PC, pois é altamente possível que isso cause a quebra de ambas as unidades.
• Nunca use o soquete USB em condições chuvosas ou úmidas para evitar que a umidade entre no rádio.


Especificações

Cobertura de Frequência	FM 87.50-108 MHz
	AM 520-1710 kHz
Alimentação	AC 230V / 50Hz / 25W (versão europeia)
	(Para a exigência de energia real, consulte o painel traseiro)
Sistema de Antena Interna	Antena de ferrite embutida AM
	Antena de fio embutida FM
Terminal de Antena Externa	Terminal de antena tipo F FM
Potência de Saída	6.5W 10% T.H.D. @ 100Hz
Entrada para Fones de Ouvido	Jack estéreo de 3,5 mm de diâmetro
Saída	3mW + 3mW
Entrada Auxiliar (Aux In Socket)	Jack estéreo de 3,5 mm de diâmetro.
Sensibilidade de Entrada	IN 300mV Saída 7W @ 100Hz
Impedância de Entrada	47kohm
REC OUT	impedância de saída: 2.2kohm
DC IN	Pino central positivo de 12V / 1A (tensão operacional 9-14 V)
Diâmetro Externo	5.5mm
Diâmetro Interno	2.0mm
Potência Máxima Fornecida da Entrada USB (USB Socket)	5V, 1A
Bluetooth
Especificação Bluetooth	Bluetooth® Ver 4.1
Suporte de Perfil (Profile Support)	A2DP
CODEC de Áudio Bluetooth (Bluetooth Audio CODEC)	SBC
Potência de Transmissão (Transmitting Power)	Especificação Power Class 2
Alcance da Linha de Visão (Line of Sight Range)	10 metros / 30 pés
A frequência e a potência máxima transmitida	2402MHz ~ 2480MHz: 0dBm (Bluetooth EDR)
Faixa de Temperatura de Operação (Operating Temperature Range)	0°C a +35°C
Acessórios	Fio da antena do terminal FM F
	Cabo de Alimentação AC (AC Power Cord)
	Adaptador de terminal F para PAL (apenas versão europeia)
Dimensão	240 (L) x 119 (A) x 168 (P) mm
	9.44" (L) x 4.68" (A) x 6.61" (P)
Peso	2.375kg.
	5.23lbs.

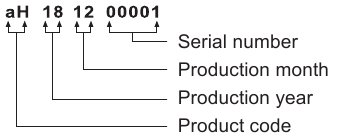

※ O rótulo de código de barras no produto é definido como abaixo:
	Número de série (Serial number) Mês de produção (Production month) Ano de produção (Production year) Código do produto (Product code)

A empresa reserva-se o direito de alterar as especificações sem aviso prévio.

Se, em algum momento no futuro, você precisar descartar este produto, observe que: Produtos elétricos residuais não devem ser descartados com o lixo doméstico. Por favor, recicle onde existirem instalações. Consulte a sua autoridade local ou revendedor para obter informações sobre reciclagem. (Diretiva de Resíduos de Equipamentos Elétricos e Eletrônicos)
