VTech RM5754HD, RM5754-2HD - Manual de Instalação do Monitor de Vídeo de 5"

O que o Monitor de Vídeo HD faz?

Parabéns pela aquisição do seu novo produto VTech. Antes de usar este monitor de vídeo HD, por favor, leia as Instruções de segurança importantes.
Para suporte, compras e todas as novidades da VTech, visite nosso site em www.vtechcanada.com.

O Monitor de Vídeo Inteligente Wi-Fi 1080p de 5 polegadas da VTech permite que você fique perto do seu bebê quando estiver em movimento ou ausente.
Este monitor é habilitado para Wi-Fi, que usa sua rede sem fio doméstica para transmitir vídeo e áudio ao vivo através da unidade de câmera HD e da unidade de pais com tela colorida de 5 polegadas. Ele permite que você mantenha uma conexão constante com seu bebê.

Você também pode monitorar a partir do seu smartphone e tablet.
O Monitor de Vídeo Inteligente Wi-Fi 1080p de 5 polegadas da VTech usa o aplicativo MyVTech Baby 1080p para permitir que você veja e ouça instantaneamente o que está acontecendo com seu bebê de qualquer lugar do mundo.
O aplicativo pode ser obtido na App Store ou na Google Play^TM Store, diretamente do seu smartphone ou

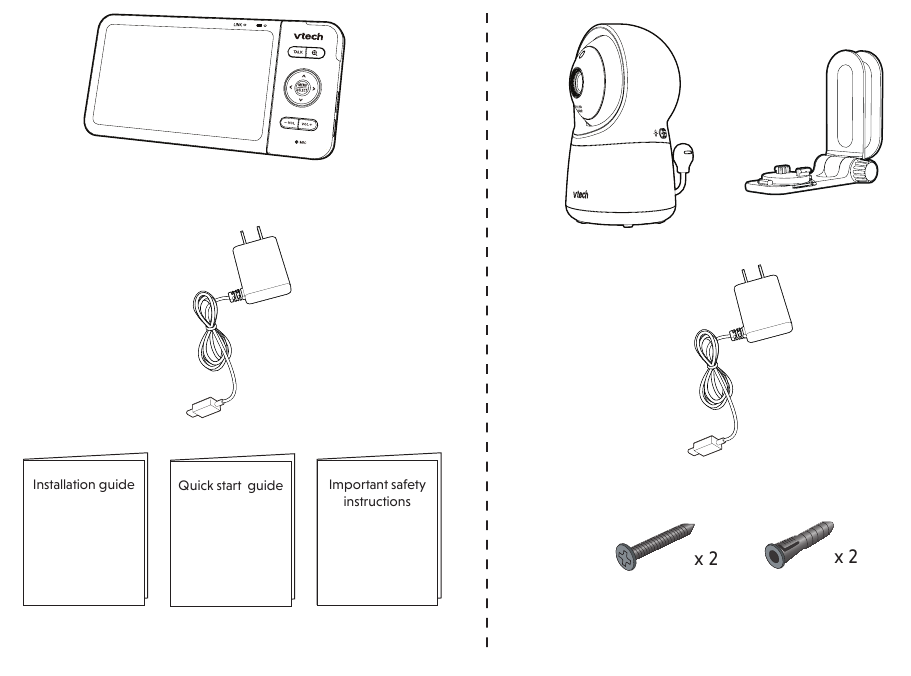

O que vem na caixa

Seu pacote de monitor de vídeo HD contém os seguintes itens. Guarde seu recibo de compra e a embalagem original caso seja necessário o serviço de garantia.

Requisitos

Para acesso móvel:

Rede	Wi-Fi
Roteador Wi-Fi	2.4GHz 802.11 b/g/n
Conexão de internet	Largura de banda de upload de 1.5 Mbps @ 720p ou 2.5 Mbps @1080p por câmera
Aplicativo móvel MyVTech Baby 1080p	Conecte até 10 unidades de câmera

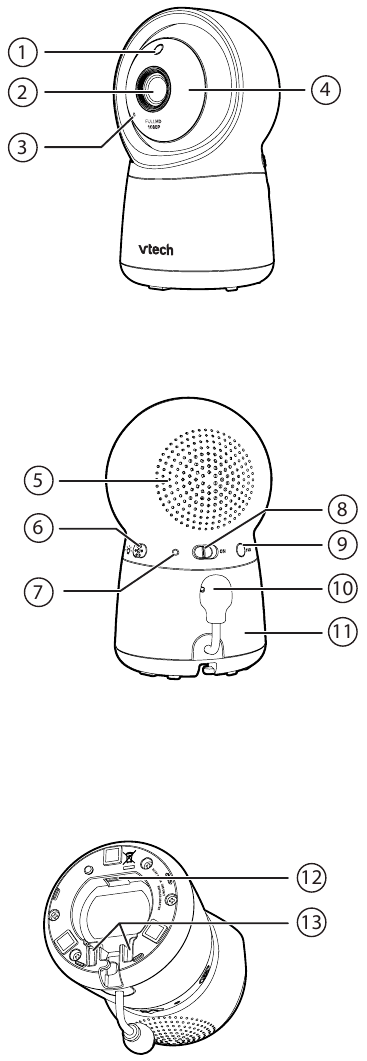

Visão geral da unidade da câmera

1. Sensor de luz
2. Lente da câmera
3. Microfone
4. LEDs infravermelhos
   • Permitem que você veja claramente em um ambiente escuro.
5. Alto-falante
6.
   Pressione para ligar ou desligar a luz noturna.
7. Indicador de LED
   • Vermelho aceso continuamente quando a unidade da câmera está se conectando à unidade dos pais diretamente no modo local.
   • Verde aceso continuamente quando a unidade da câmera e a unidade dos pais estão se conectando à sua rede Wi-Fi doméstica através do roteador Wi-Fi.
   • Pisca em vermelho lentamente durante a transmissão de vídeo no modo local.
   • Pisca em verde lentamente durante a transmissão de vídeo através da rede Wi-Fi doméstica.
8. ON (LIGADO)
   Interruptor de ligar/desligar.
9. PAIR (PAREAR)
   Redefinir a unidade da câmera para o padrão de fábrica.
   1. Pressione e segure a tecla PAIR (PAREAR) até ouvir um bipe.
   2. Solte a tecla PAIR (PAREAR) e, em seguida, pressione a tecla PAIR (PAREAR) novamente cinco vezes até ouvir outro bipe.
   3. A unidade da câmera emitirá outro bipe quando a redefinição for concluída. Em seguida, a unidade da câmera será reinicializada.
10. Sensor de temperatura
11. Luz noturna
12. Entrada de energia
13. Slots para montagem na parede
    O suporte de montagem na parede está incluído no seu pacote.

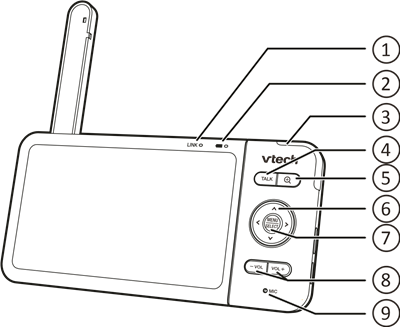

Visão geral da unidade dos pais

1. Luz de LED LINK (CONEXÃO)
   • Acesa quando a unidade dos pais está conectada à unidade da câmera.
   • Pisca quando a conexão com a unidade da câmera é perdida.
2. Luz de LED
   • Acesa quando a unidade dos pais está conectada à energia CA e a bateria está carregando.
   • Apagada quando a unidade dos pais está desconectada da energia CA ou quando a unidade dos pais está conectada à energia CA e a bateria está totalmente carregada.
   • Pisca quando a bateria da unidade dos pais está fraca e precisa ser carregada.
3. Luz indicadora de som de 3 níveis
   • Verde acesa quando um nível de som baixo é detectado pela unidade da câmera.
   • Verde e âmbar acesas quando um nível de som moderado é detectado pela unidade da câmera.
   • Verde, âmbar e vermelho acesas quando um nível de som alto é detectado pela unidade da câmera.
4. TALK (FALAR)
   • Pressione e segure para falar com a unidade da câmera.
   • Enquanto estiver em um submenu, pressione para sair.
5.
   Pressione para aumentar/diminuir o zoom.
6. Teclas de seta


• Pressione para navegar para a esquerda, para cima, para a direita ou para baixo, dentro do menu principal e dos submenus.
• Ao visualizar a imagem da unidade da câmera, pressione para mover a unidade da câmera para a esquerda, para cima, para a direita ou para baixo.
• Ao visualizar a imagem ampliada, pressione para mover a imagem ampliada para a esquerda, para cima, para a direita ou para baixo.

7. MENU/SELECT (MENU/SELECIONAR)
   • Pressione para entrar no menu principal.
   • Enquanto estiver em um menu, pressione para escolher um item ou salvar uma configuração.
8. - VOL/ VOL +
   • Aumentar ou diminuir o volume da unidade dos pais.
9. Microfone

10. Alto-falante
11. Tecla POWER (LIGAR)
12. Entrada de energia
13. RESET (REINICIAR)
    • Forçar a reinicialização da unidade dos pais.
14. Antena
15. Suporte

Como o sistema funciona

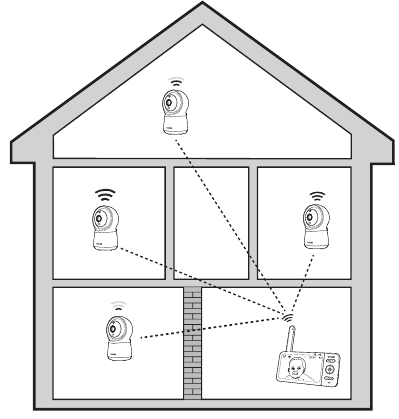

Modo local

A unidade dos pais e a unidade da câmera do seu monitor de vídeo se conectam entre si no Modo local por padrão, o que permite que você transmita vídeo ao vivo assim que sai da caixa. A conexão do Modo local permite que você transmita vídeo ao vivo apenas da unidade dos pais.

DICA: Você pode experimentar uma intensidade de sinal reduzida se a unidade dos pais e a unidade da câmera estiverem muito distantes ou se houver fatores de obstrução, como paredes internas, entre elas. Aproxime a unidade dos pais da unidade da câmera para melhorar a intensidade do sinal. Você também pode configurar o Modo remoto para se conectar através da sua rede Wi-Fi doméstica para melhorar a conexão entre a unidade dos pais e a unidade da câmera.

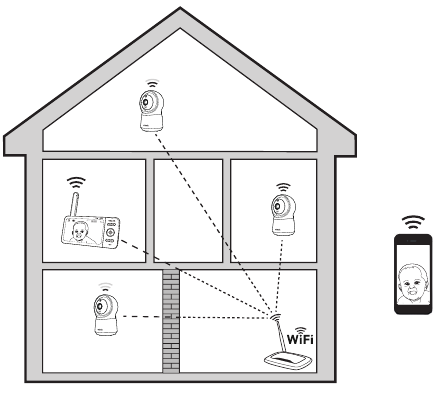

Modo remoto

Você pode continuar usando seu monitor de vídeo com a conexão do Modo local ou pode configurar seu monitor na conexão do Modo remoto.
O Modo remoto usa sua rede Wi-Fi doméstica para conectar seu monitor de vídeo. Ele suporta a transmissão de vídeo ao vivo através da unidade dos pais e do aplicativo para smartphone.
Recomendamos que você configure seu monitor no Modo remoto para desfrutar da transmissão de vídeo ao vivo através da unidade dos pais com uma conexão melhor.
Se você deseja transmitir vídeo ao vivo remotamente com seu dispositivo móvel, baixe e instale o aplicativo móvel MyVTech Baby 1080p. Com o aplicativo móvel, seu roteador Wi-Fi (não incluído) fornece conectividade com a Internet para seu sistema de monitor de vídeo HD. Ele serve como um canal de comunicação entre sua unidade da câmera e seu dispositivo móvel, permitindo que você monitore e/ou controle sua unidade da câmera onde quer que esteja. Para obter detalhes, consulte a seção Acesso móvel no guia de início rápido.


NOTA: Sua unidade dos pais detecta a intensidade do sinal de conexão. Se você conectou seu monitor de vídeo à sua rede Wi-Fi doméstica, sua unidade dos pais muda automaticamente para o modo local ou remoto - aquele que tem a intensidade de sinal mais forte.

Proteja sua privacidade e segurança online

A VTech se preocupa com sua privacidade e tranquilidade. É por isso que reunimos uma lista de práticas recomendadas do setor para ajudar a manter sua conexão sem fio privada e seus dispositivos protegidos quando estiverem online. Recomendamos que você revise cuidadosamente e considere seguir as dicas a seguir.

Garanta que sua conexão sem fio esteja segura.

• Antes de instalar um dispositivo, certifique-se de que o sinal sem fio do seu roteador esteja criptografado, selecionando a configuração "WPA2-PSK com AES" no menu de segurança sem fio do seu roteador.

Altere as configurações padrão.

• Altere o nome da rede sem fio (SSID) padrão do seu roteador sem fio para algo exclusivo.
• Altere as senhas padrão para senhas fortes e exclusivas. Uma senha forte:
  • Tem pelo menos 10 caracteres.
  • É complexa.
  • Não contém palavras do dicionário ou informações pessoais.
  • Contém uma mistura de letras maiúsculas, letras minúsculas, caracteres especiais e números.

Mantenha seus dispositivos atualizados.

• Baixe os patches de segurança dos fabricantes assim que estiverem disponíveis. Isso garantirá que você sempre tenha as atualizações de segurança mais recentes.
• Se o recurso estiver disponível, habilite as atualizações automáticas para versões futuras. Desative o Universal Plug and Play (UPnP) no seu roteador.
• O UPnP habilitado em um roteador pode limitar a eficácia do seu firewall, permitindo que outros dispositivos de rede abram portas de entrada sem qualquer intervenção ou aprovação sua. Um vírus ou outro programa de malware pode usar essa função para comprometer a segurança de toda a rede.

Para obter mais informações sobre conexões sem fio e proteção de seus dados, revise os seguintes recursos de especialistas do setor:

1. Federal Communications Commission: Wireless Connections and Bluetooth Security Tips – www.fcc.gov/consumers/guides/how-protect-yourself-online.
2. U.S. Department of Homeland Security: Before You Connect a New Computer to the Internet – www.us-cert.gov/ncas/tips/ST15-003.
3. Federal Trade Commission: Using IP Cameras Safely – https://www.consumer.ftc.gov/articles/0382-using-ip-cameras-safely.
4. Wi-Fi Alliance: Discover Wi-Fi Security – http://www.wi-fi.org/discover-wi-fi/security.

Conecte, carregue e ligue o monitor do bebê

Conecte o monitor do bebê

NOTAS:

• A bateria recarregável na unidade dos pais é embutida.
• Use apenas os adaptadores de energia fornecidos com este produto.
• Certifique-se de que a unidade dos pais e a unidade da câmera não estejam conectadas às tomadas elétricas controladas por interruptor.
• Conecte os adaptadores de energia apenas em uma posição vertical ou de montagem no chão. Os pinos dos adaptadores não são projetados para suportar o peso da unidade dos pais e da unidade da câmera, portanto, não os conecte a nenhuma tomada de teto, embaixo da mesa ou do gabinete. Caso contrário, os adaptadores podem não se conectar corretamente às tomadas.
• Certifique-se de que a unidade dos pais, a unidade da câmera e os cabos do adaptador de energia estejam fora do alcance das crianças.
• Para manter a conformidade com as diretrizes de exposição à RF da FCC, coloque a unidade da câmera a pelo menos 20 cm de pessoas próximas.

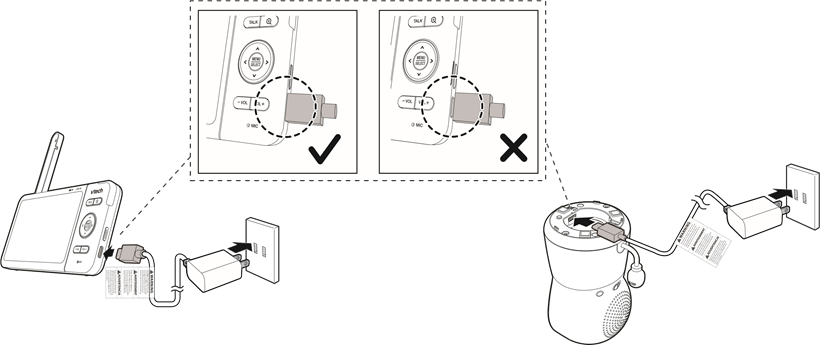

Carregue a bateria da unidade dos pais

A unidade dos pais funciona com bateria recarregável ou energia CA. Para monitorar continuamente seu bebê, mantenha a unidade dos pais conectada à energia CA. Somente com a bateria, a unidade dos pais pode funcionar sem fio por um curto período de tempo.

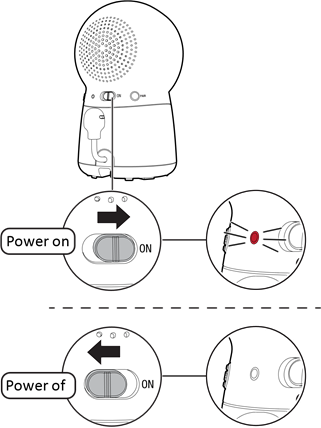

Deslize o interruptor para ON (LIGADO) para ligar a unidade da câmera.

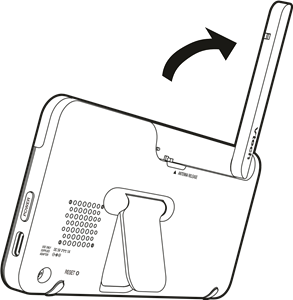

Levante a antena da unidade dos pais para uma melhor recepção

Carregue a bateria antes de usar

NOTAS:

• A unidade dos pais está totalmente carregada após 8 horas de carregamento contínuo.
• O tempo de espera varia dependendo do seu uso real.

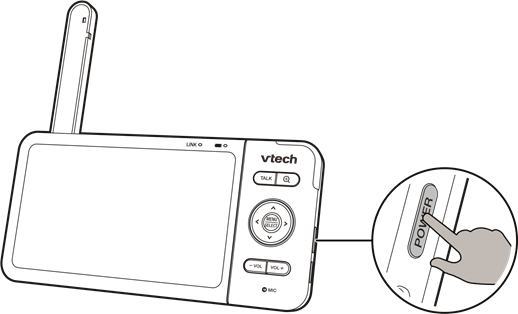

Depois que a unidade dos pais estiver totalmente carregada, pressione POWER (LIGAR) até que a tela de boas-vindas apareça.

O ícone da bateria indica o status da bateria (veja a tabela a seguir).

Indicadores de bateria	Status da bateria	Ação
A tela exibe e . A luz pisca.	A bateria tem muito pouca carga e pode ser usada por apenas um curto período de tempo.	Carregue sem interrupção (cerca de 30 minutos).
O ícone da bateria fica sólido .	A bateria está totalmente carregada.	Para manter a bateria carregada, conecte-a à energia CA quando não estiver em uso.

Configure o monitor de vídeo HD para acesso móvel (opcional)

Depois de conectar a unidade dos pais e a unidade da câmera, você pode transmitir vídeo ao vivo no modo local imediatamente. Você também pode configurar a conexão entre o sistema do seu monitor de vídeo HD e a rede Wi-Fi doméstica para uma melhor conexão entre a unidade dos pais e a unidade da câmera. Você também pode baixar e instalar o aplicativo móvel MyVTech Baby 1080p para transmitir vídeo remotamente.
Para obter detalhes, consulte o guia de início rápido incluído no pacote.

Configuração do monitor de vídeo HD para acesso móvel:

• Configurar conexão Wi-Fi
• Emparelhar a câmera com o dispositivo móvel

Para instalar o aplicativo móvel MyVTech Baby 1080p:
Navegue na App Store ou na Google Play Store e procure o aplicativo móvel com a palavra-chave "myvtech baby 1080p".
OU
Digitalize o código QR para obter o aplicativo.

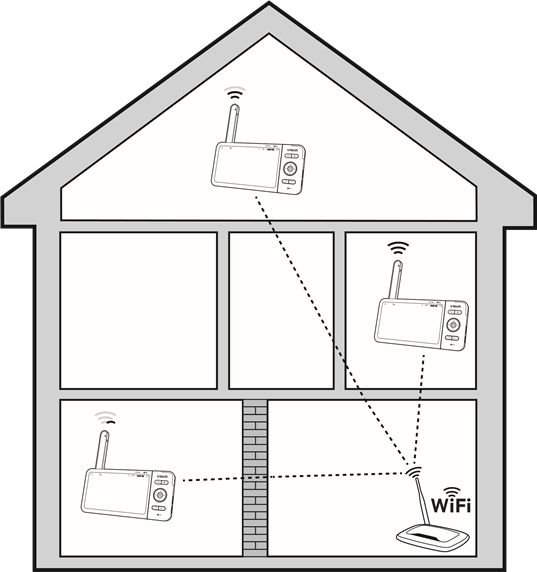

Teste o local para a unidade da câmera

Se você planeja instalar a unidade da câmera em um local designado e usar sua rede Wi-Fi doméstica para conectar o monitor de vídeo, você precisa testar quais áreas de monitoramento selecionadas dentro da casa têm boa intensidade de sinal Wi-Fi. Depois de ligar a unidade dos pais, você pode usar o indicador de intensidade do sinal Wi-Fi da unidade dos pais para ajudar na verificação. Depois de identificar o local adequado, você pode instalar a unidade da câmera. Ajuste a distância entre a unidade da câmera e o roteador Wi-Fi, se necessário.

DICA: Dependendo do ambiente e dos fatores de obstrução, como o efeito da distância e das paredes internas na intensidade do sinal, você pode experimentar uma redução no sinal Wi-Fi. Para melhorar a intensidade do sinal Wi-Fi, ajuste a distância ou a direção da unidade dos pais. Verifique novamente com a unidade dos pais.

Teste o nível de som e posicione o monitor de vídeo HD

NOTA:

• Este monitor de vídeo HD destina-se a ser uma ajuda. Não é um substituto para a supervisão adequada de um adulto e não deve ser usado como tal.

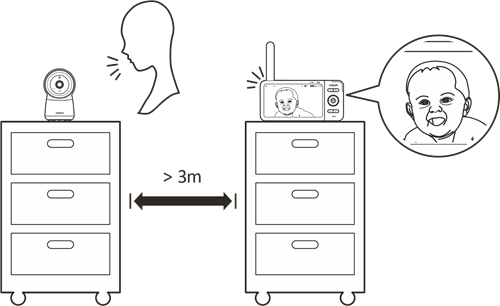

Testando o nível de som do monitor de vídeo HD

Para proteção auditiva, certifique-se de que a unidade dos pais esteja a mais de 3 metros (10 pés) de distância da unidade da câmera. Se você ouvir algum ruído agudo vindo da unidade dos pais, mova a unidade dos pais para mais longe até que o ruído pare. Você também pode pressionar - VOL na unidade dos pais para diminuir ou silenciar o ruído.

DICA:

• Aumente o volume do alto-falante da unidade dos pais se não conseguir ouvir os sons transmitidos pela unidade da câmera.

Posicionando o monitor de vídeo HD

• Mantenha a unidade da câmera fora do alcance do seu bebê. Nunca coloque ou monte a unidade da câmera dentro do berço ou cercadinho do bebê.

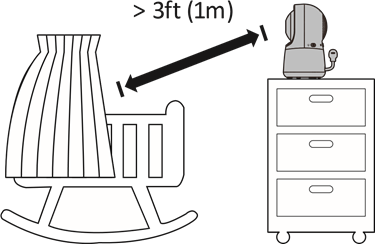

1. Coloque a unidade da câmera a mais de 1 metro (3 pés) de distância do seu bebê.

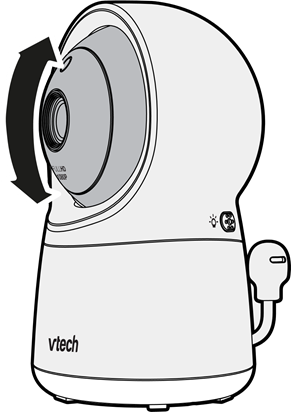

2. Ajuste o ângulo da câmera para apontar para o seu bebê.

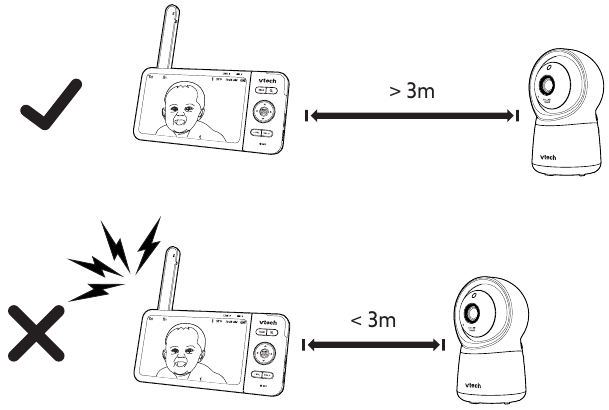

3. Para evitar causar ruídos estridentes agudos do seu monitor de vídeo HD:

• Certifique-se de que a unidade da câmera e a unidade dos pais estejam a mais de 3 metros (10 pés) de distância;
  OU
• Abaixe o volume da unidade dos pais.

Monte a unidade da câmera (opcional)

NOTAS:

• Verifique a intensidade da recepção e o ângulo da câmera antes de fazer os furos.
• Os tipos de parafusos e buchas que você precisa dependem da composição da parede. Pode ser necessário comprar os parafusos e buchas separadamente para montar as unidades da câmera.

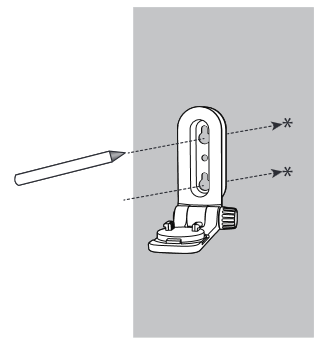

1. Coloque o suporte de montagem na parede em uma parede e, em seguida, use um lápis para marcar dois furos em paralelo. Remova o suporte de montagem na parede e faça dois furos na parede (broca de 7/32 polegadas).


2. Se você fizer os furos em um montante, vá para o passo 3.

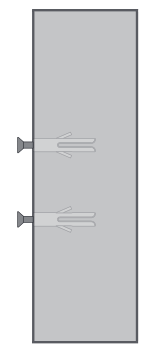

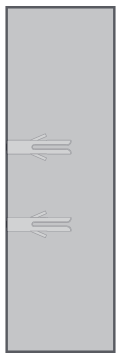

• Se você fizer os furos em um objeto diferente de um montante, insira as buchas na parede nos furos. Bata suavemente nas extremidades com um martelo até que as buchas na parede estejam niveladas com a parede.


3. Alinhe o suporte de montagem na parede e os parafusos com os furos na parede, conforme mostrado. Aperte primeiro o parafuso no furo do meio, para que a posição do suporte de montagem na parede fique fixa. Você pode apertar o outro parafuso no furo superior.

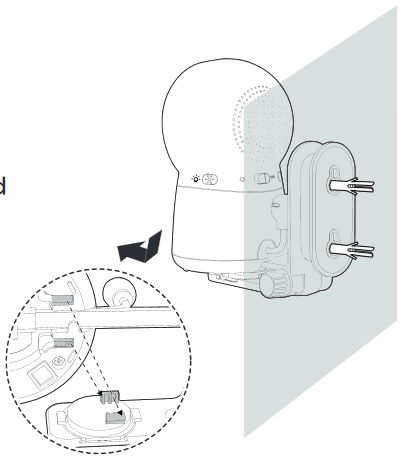

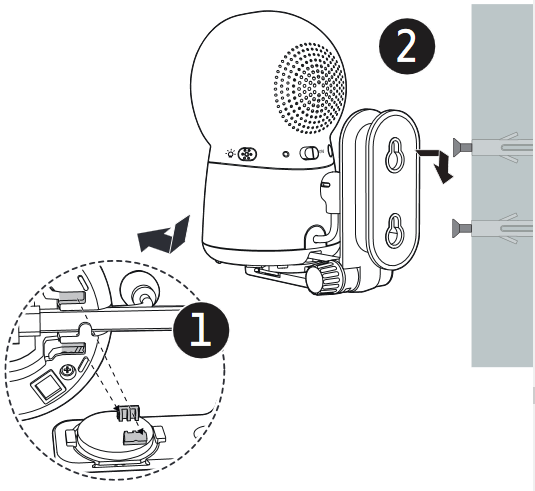

4. Coloque a unidade da câmera no suporte de montagem na parede e, em seguida, deslize-a para frente até que ela se encaixe no lugar. Conecte o adaptador de energia à unidade da câmera e a uma fonte de alimentação não controlada por um interruptor de parede.

   OU

3. Insira os parafusos nos furos e aperte os parafusos até que apenas 1/4 de polegada dos parafusos estejam expostos.

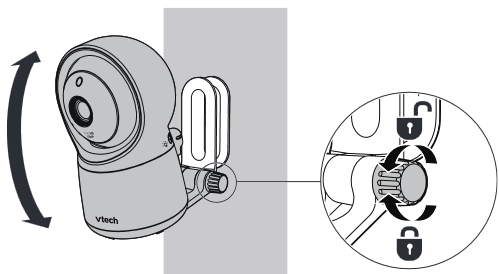

4. Coloque a unidade da câmera no suporte de montagem na parede e, em seguida, deslize-a para frente até que ela se encaixe no lugar. Alinhe os furos no suporte de montagem na parede com os parafusos na parede e deslize o suporte de montagem na parede para baixo até que ele se encaixe no lugar.


5. Você pode maximizar os ângulos de visão da unidade da câmera inclinando o suporte de montagem na parede. Segure a unidade da câmera e, em seguida, gire o botão no sentido anti-horário. Isso afrouxará a junta do suporte de montagem na parede. Incline a unidade da câmera para cima ou para baixo para ajustar ao seu ângulo preferido.


Cuidados gerais com o produto

Para manter este produto funcionando bem e com boa aparência, siga estas orientações:

• Evite colocá-lo perto de aparelhos de aquecimento e dispositivos que geram ruído elétrico (por exemplo, motores ou lâmpadas fluorescentes).
• NÃO o exponha à luz solar direta ou umidade.
• Evite deixar o produto cair ou tratá-lo com brutalidade.
• Limpe com um pano macio.
• NÃO mergulhe a unidade dos pais e a unidade da câmera em água e não as limpe sob a torneira.
• NÃO use spray de limpeza ou produtos de limpeza líquidos.
• Certifique-se de que a unidade dos pais e a unidade da câmera estejam secas antes de conectá-las novamente à rede elétrica.

Armazenamento

Quando não for usar o monitor de vídeo HD por algum tempo, guarde a unidade dos pais, a unidade da câmera e os adaptadores em um local fresco e seco.

Perguntas frequentes

A seguir, as perguntas mais frequentes sobre o monitor de vídeo HD. Se você não encontrar a resposta para sua pergunta na tabela abaixo, visite nosso site em www.vtechcanada.com ou ligue para 1-888-211-2005.

Posso desligar a tela da unidade dos pais, mas continuar ouvindo o som da unidade da câmera?	O visor LCD da unidade dos pais diminuirá automaticamente após ficar inativo por algum tempo. Pressionar MENU/SELECT (MENU/SELECIONAR) ligará o visor LCD novamente.
Por que a unidade da câmera não responde normalmente?	Tente o seguinte (na ordem listada) para uma solução comum: Desconecte a energia da unidade da câmera. Aguarde alguns minutos antes de conectar a energia de volta à unidade da câmera. Reinicie a unidade dos pais.
Por que minha tela está em preto e branco?	A unidade da câmera tem um sensor de luz que mede a luz ambiente. Quando a luz ambiente está fraca, como durante a noite ou em um quarto escuro, a câmera ativa seus LEDs infravermelhos e exibe a visão da câmera em preto e branco.
Por que minha câmera mostra offline? Por que a conexão é perdida de vez em quando?	A unidade da câmera pode perder a conexão com a Internet. Verifique sua rede e as configurações do roteador. Outros produtos eletrônicos podem causar interferência na sua câmera. Tente instalar sua câmera o mais longe possível desses dispositivos eletrônicos.
Por que não ouço um som/Por que não consigo ouvir meu bebê chorar?	O volume do alto-falante da unidade dos pais pode estar muito baixo. Pressione VOL + para aumentar o volume. Você pode ter definido um nível de sensibilidade de som baixo. Defina a sensibilidade de som para um nível mais alto. Para obter detalhes, acesse www.vtechcanada.com para tópicos de ajuda online.

Garantia limitada

Qual é a duração do período de garantia limitada?
O período de garantia limitada para o Produto se estende por UM (1) ANO a partir da data de compra. Se a VTech reparar ou substituir um Produto Materialmente Defeituoso sob os termos desta garantia limitada, esta garantia limitada também se aplica ao Produto reparado ou substituído por um período de

1. 90 dias a partir da data em que o Produto reparado ou substituído é enviado a você ou
2. o tempo restante na garantia original de um ano; o que for mais longo.

Como obter o serviço de garantia?
Para obter o serviço de garantia no Canadá, visite nosso site em www.vtechcanada.com ou ligue para 1-888-211-2005.

Guarde o recibo de compra original como comprovante de compra.

Especificações técnicas

Frequência	Unidade da câmera: 2412 - 2462 MHz
Canais	11
LCD	LCD colorido de 5'' (IPS 1280x720 pixels)
Alcance efetivo nominal	Potência máxima permitida pela FCC e IC. O alcance operacional real pode variar de acordo com as condições ambientais no momento do uso.
Requisitos de energia	Adaptador de energia da unidade dos pais: Saída: 5V DC 1000mA Unidade dos pais: bateria de íon de lítio de 3,7V Adaptador de energia da unidade da câmera: Saída: 5V DC 1000mA

Google Play e o logotipo do Google Play são marcas comerciais da Google LLC.
App Store é uma marca comercial da Apple Inc., registrada nos EUA e em outros países.

As especificações estão sujeitas a alterações sem aviso prévio.
© 2019 VTech Technologies Canada Ltd.
Todos os direitos reservados. 12/19. RM5754-XHD_CA_IG_V2
Número do pedido do documento: 91-011934-020-100
