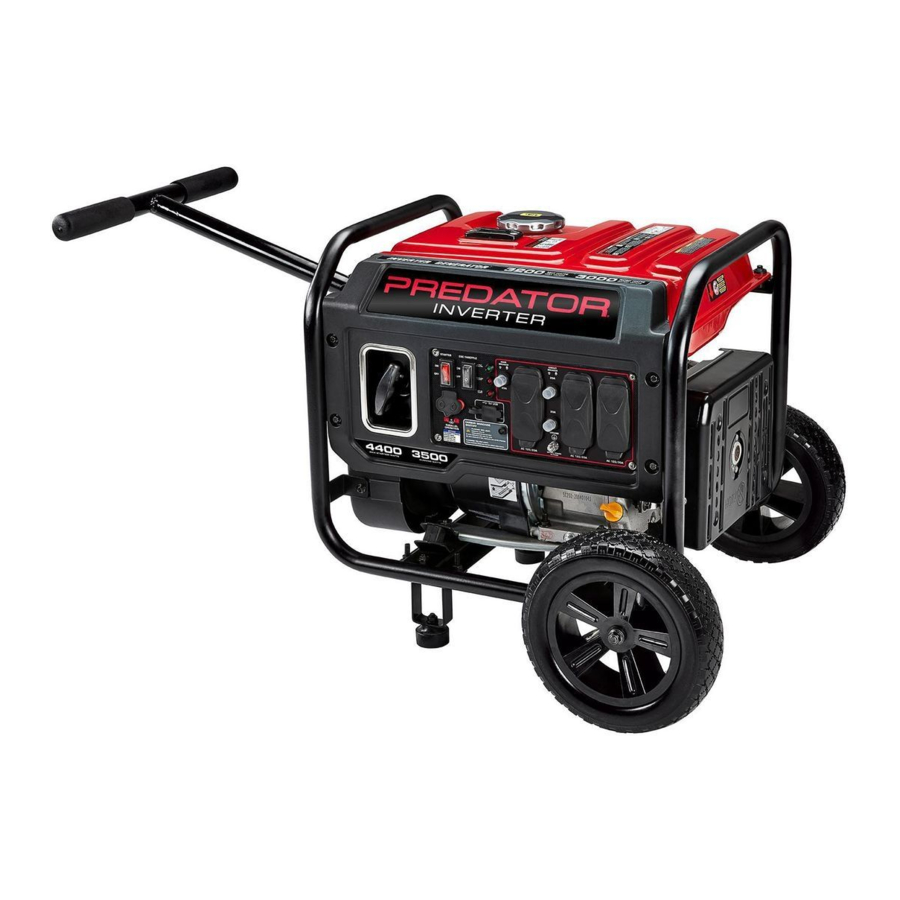

Predator 4400 Watt, 57509 - Manual do Gerador Inversor

Segurança

SÍMBOLOS E DEFINIÇÕES DE AVISO
	Este é o símbolo de alerta de segurança. É usado para alertá-lo para potenciais perigos de lesões pessoais. Obedeça a todas as mensagens de segurança que seguem este símbolo para evitar possíveis lesões ou morte.
	Indica uma situação perigosa que, se não for evitada, resultará em morte ou ferimentos graves.
	Indica uma situação perigosa que, se não for evitada, pode resultar em morte ou ferimentos graves.
	Indica uma situação perigosa que, se não for evitada, pode resultar em ferimentos ligeiros ou moderados.
	Aborda práticas não relacionadas com lesões pessoais.

Definições de Símbolos

Símbolo	Propriedade ou Declaração
RPM	Rotações Por Minuto
HP	Cavalos de Potência
AWG	American Wire Gauge (bitola de fio americana)
	marcação relativa ao Risco de Lesões Oculares. Use óculos de proteção com proteção lateral aprovados pela ANSI.
	Leia o manual antes da configuração e/ou utilização.
	marcação relativa ao Risco de Perda de Audição. Use proteção auditiva.
	marcação relativa ao Risco de Lesões Respiratórias. Opere o motor NO EXTERIOR e longe de janelas, portas e respiradouros.
	marcação relativa ao Risco de Incêndio ao manusear combustível. Não fume ao manusear combustível.
	marcação relativa ao Risco de Incêndio. Não reabasteça enquanto estiver a operar. Mantenha objetos inflamáveis longe do motor.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Leia todas as instruções.
Não seguir todas as instruções listadas abaixo pode resultar em incêndio, ferimentos graves e/ou MORTE. Os avisos e precauções discutidos neste manual não podem cobrir todas as condições e situações possíveis que possam ocorrer. Deve ser entendido pelo operador que o bom senso e a cautela são fatores que não podem ser incorporados a este produto, mas devem ser fornecidos pelo operador.
GUARDE ESTAS INSTRUÇÕES

1. O combustível de gasolina e os fumos são inflamáveis e potencialmente explosivos. Use procedimentos adequados de armazenamento e manuseamento de combustível. Não armazene combustível ou outros materiais inflamáveis nas proximidades.
2. Tenha vários extintores de incêndio de classe ABC nas proximidades.
3. A operação deste gerador pode criar faíscas que podem iniciar incêndios em torno de vegetação seca. Um corta-faíscas pode ser necessário. O operador deve contactar as agências de combate a incêndios locais para obter informações sobre leis ou regulamentos relativos aos requisitos de prevenção de incêndios.
4. Configure e use apenas numa superfície plana, nivelada e bem ventilada.
5. Todas as conexões e condutas do Gerador para a carga devem ser instaladas apenas por eletricistas treinados e licenciados, e em conformidade com todos os códigos e padrões elétricos locais, estaduais e federais relevantes, e outros regulamentos onde aplicável.

6. As conexões para energia de reserva para um sistema elétrico de um edifício devem ser feitas por um eletricista qualificado. A conexão deve isolar a energia do Gerador da energia da rede elétrica e deve estar em conformidade com todas as leis e códigos elétricos aplicáveis.
7. Use óculos de proteção aprovados pela ANSI, luvas de trabalho resistentes e máscara/respirador contra poeira durante a configuração.
8. Use apenas lubrificantes e combustível recomendados no quadro de Especificações deste manual.
9. Conexões inadequadas a um sistema elétrico de um edifício podem permitir que a corrente elétrica do Gerador retorne para as linhas de serviço público. Esse retorno pode eletrocutar trabalhadores da empresa de serviços públicos ou outros que entrem em contacto com as linhas durante uma queda de energia, e o Gerador pode explodir, queimar ou causar incêndios quando a energia da rede elétrica for restaurada. Consulte a empresa de serviços públicos e um eletricista qualificado se pretender usar o Gerador para energia de reserva.
10. Não opere o Gerador antes de aterrar. O Gerador deve ser aterrado de acordo com todos os códigos e padrões elétricos relevantes antes da operação.

Precauções de operação

1.
   PERIGO DE MONÓXIDO DE CARBONO
   Usar um gerador dentro de casa PODE MATÁ-LO EM MINUTOS.
   O escape do gerador contém monóxido de carbono. Este é um veneno que não pode ver nem cheirar.

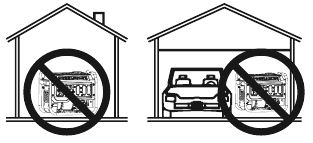

   NUNCA use dentro de casa ou numa garagem, MESMO QUE as portas e janelas estejam abertas.

   Use APENAS NO EXTERIOR e longe de janelas, portas e respiradouros.

4. Ao usar geradores, mantenha-os ao ar livre e longe de portas, janelas e aberturas abertas para evitar que níveis tóxicos de monóxido de carbono se acumulem no interior.
5. Se começar a sentir-se doente, tonto ou fraco ao usar um gerador, procure ar fresco imediatamente. O monóxido de carbono dos geradores pode levar rapidamente à incapacitação total e à morte.
6. Mantenha as crianças afastadas do gerador, especialmente enquanto este estiver em funcionamento.
7. Mantenha todos os espectadores a pelo menos seis pés (aproximadamente 1,8 metros) do motor durante o funcionamento.
8. Perigo de incêndio! Não encha o tanque de gasolina enquanto o motor estiver funcionando. Não opere se houver gasolina derramada.
   Limpe a gasolina derramada antes de ligar o motor. Não opere perto de luz piloto ou chama aberta.
9. Não toque no motor durante o uso. Deixe o motor esfriar após o uso.
10. Nunca armazene combustível ou outros materiais inflamáveis perto do motor.
11. Se o produto conectado operar de forma anormal ou invulgarmente lenta, pare imediatamente de usar o gerador como fonte de energia. Leia e siga o manual de instruções do produto a ser alimentado para garantir que ele possa ser alimentado de forma segura e eficiente por um gerador portátil.
12. Antes de conectar um aparelho ou cabo de alimentação ao gerador: Certifique-se de que está em boas condições de funcionamento. Aparelhos ou cabos de alimentação defeituosos podem criar um potencial de choque elétrico.
13. Não exceda a potência de funcionamento do gerador. Certifique-se de que a classificação elétrica total de todas as ferramentas ou aparelhos conectados ao gerador ao mesmo tempo não exceda a do gerador. Verifique se o pico de partida não ultrapassará o limite do gerador.
14. Evite sobrecarregar substancialmente, o que acionará o disjuntor. Sobrecarregar ligeiramente o gerador pode não acionar o disjuntor, mas levará à falha prematura do gerador.
15. Não tente conectar ou desconectar as conexões de carga enquanto estiver em água ou em solo molhado ou encharcado.
16. Não toque em partes eletricamente energizadas do gerador e cabos ou condutores de interconexão com qualquer parte do corpo ou com qualquer objeto condutor não isolado.
17. Conecte o gerador apenas a uma carga que seja compatível com as características elétricas e a potência de funcionamento do gerador.
18. Isole todas as conexões e fios desconectados.
19. Proteja-se contra choque elétrico.
    Evite o contato do corpo com superfícies aterradas, como canos, radiadores, fogões e refrigeradores.
20. Use apenas um meio de transporte adequado e dispositivos de elevação com capacidade de suporte de peso suficiente ao transportar o gerador.
21. Prenda o gerador em veículos de transporte para evitar que role, escorregue e incline.
22. As aplicações industriais devem seguir os requisitos da OSHA.
23. Não deixe o gerador sem vigilância quando estiver funcionando. Desligue o gerador (e remova as chaves de segurança, se disponíveis) antes de sair da área de trabalho.
24. O gerador pode produzir altos níveis de ruído. A exposição prolongada a níveis de ruído acima de 85 dBA é perigosa para a audição. Use proteção auricular ao operar o gerador ou ao trabalhar nas proximidades enquanto ele estiver funcionando.
25. Mantenha as portas de acesso nos invólucros trancadas.
26. Use óculos de segurança aprovados pela ANSI e proteção auricular durante o uso.
27. Pessoas com pacemakers devem consultar seus médicos antes de usar. Campos eletromagnéticos próximos a um pacemaker cardíaco podem causar interferência ou falha no pacemaker. É necessário ter cuidado ao se aproximar do magneto do motor ou do motor de arranque de recuo.
28. Use apenas acessórios recomendados pela Harbor Freight Tools para o seu modelo. Acessórios que podem ser adequados para um gerador podem se tornar perigosos quando usados em outro gerador.
29. Não opere em atmosferas explosivas, como na presença de líquidos, gases ou poeira inflamáveis. Motores movidos a gasolina podem inflamar a poeira ou os vapores.
30. Fique alerta, observe o que está fazendo e use o bom senso ao operar este gerador. Não use quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos.
31. Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o cabelo, as roupas e as luvas longe de peças móveis. Roupas largas, joias ou cabelos compridos podem ficar presos em peças móveis.
32. As peças, especialmente os componentes do sistema de escape, ficam muito quentes durante o uso. Mantenha-se afastado de peças quentes.
33. Não cubra o gerador durante o funcionamento.
34. Mantenha o gerador e a área circundante limpos em todos os momentos. Mantenha o gerador a pelo menos 5 pés (aproximadamente 1,5 metros) de objetos combustíveis.
35. Não fume ou permita faíscas, chamas ou outras fontes de ignição perto do gerador, especialmente ao reabastecer.
36. Use o gerador, acessórios, etc., de acordo com estas instruções e da maneira pretendida para o tipo específico de gerador, levando em consideração as condições de trabalho e o trabalho a ser realizado. O uso do gerador para operações diferentes daquelas pretendidas pode resultar em uma situação perigosa.
37. Não opere o gerador com vazamentos conhecidos no sistema de combustível do motor.

38. Quando ocorrerem derramamentos de combustível ou óleo, eles devem ser limpos imediatamente. Descarte fluidos e materiais de limpeza de acordo com todos os códigos e regulamentos locais, estaduais ou federais. Armazene panos de óleo em um recipiente de metal coberto e ventilado na parte inferior.
39. Mantenha as mãos e os pés longe de peças móveis. Não se incline sobre ou através do gerador durante o funcionamento.

40. Antes de usar, verifique se há desalinhamento ou emperramento de peças móveis, quebra de peças e qualquer outra condição que possa afetar a operação do gerador. Se estiver danificado, mande consertar o gerador antes de usar. Muitos acidentes são causados por geradores mal conservados.
41. Use o gerador correto para a aplicação. Não modifique o gerador e não use o gerador para um propósito para o qual não foi projetado.

Precauções do Kit Paralelo

PARA EVITAR LESÕES GRAVES, MORTE E DANOS AO GERADOR E/OU GERADOR DEVIDO A CHOQUE ELÉTRICO E INCÊNDIO:

1. Siga as instruções do Kit paralelo fornecidas com o Kit para conexão e uso de um Kit paralelo.
2. Conecte apenas dois geradores inversores idênticos juntos usando um Kit Paralelo.
3. Conecte o Kit Paralelo apenas aos terminais marcados "Parallel Outlets" (Tomadas Paralelas) na frente do Gerador.

4. Não remova ou conecte um Kit Paralelo enquanto o Gerador estiver funcionando.
5. Não use um Kit Paralelo que esteja conectado a apenas um Gerador.

Precauções de serviço

1. Antes do serviço, manutenção ou limpeza:
   1. Desligue todos os dispositivos do gerador.
   2. Coloque o interruptor na posição "OFF" (desligado).
   3. Feche a válvula de combustível.
   4. Deixe o motor arrefecer completamente.
   5. Em seguida, remova a tampa da vela de ignição da vela de ignição.
2. Mantenha todas as proteções de segurança no lugar e em bom estado de funcionamento. As proteções de segurança incluem silenciador, filtro de ar, proteções mecânicas e escudos térmicos, entre outras proteções.
3. Mantenha todo o equipamento elétrico limpo e seco. Substitua qualquer fiação onde o isolamento esteja rachado, cortado, desgastado ou degradado de outra forma. Substitua os terminais que estejam gastos, descoloridos ou corroídos. Mantenha os terminais limpos e apertados.
4. Não altere ou ajuste nenhuma peça do gerador ou do seu motor que esteja selada pelo fabricante ou distribuidor. Apenas um técnico de serviço qualificado pode ajustar as peças que podem aumentar ou diminuir a velocidade regulada do motor.
5. Use óculos de segurança aprovados pela ANSI, luvas de trabalho resistentes e máscara/respirador contra poeira durante o serviço.
6. Mantenha as etiquetas e placas de identificação no gerador. Estas contêm informações importantes. Se estiverem ilegíveis ou em falta, contacte a Harbor Freight Tools para obter uma substituição.
7. Solicite a manutenção do gerador por uma pessoa qualificada, utilizando apenas peças de substituição idênticas. Isto garantirá que a segurança do gerador seja mantida. Não tente realizar nenhum procedimento de serviço ou manutenção que não esteja explicado neste manual ou quaisquer procedimentos sobre os quais não tenha certeza da sua capacidade de realizar com segurança ou corretamente.
8. Guarde o gerador fora do alcance das crianças.
9. Siga a manutenção programada do motor e do gerador.

Reabastecimento:

1. Não reabasteça o depósito de combustível enquanto o motor estiver a funcionar ou quente.
2. Não fume, nem permita faíscas, chamas ou outras fontes de ignição perto do gerador, especialmente durante o reabastecimento.
3. Não encha o depósito de combustível até ao topo.
   Deixe um pouco de espaço para o combustível expandir conforme necessário.
4. Reabasteça apenas numa área bem ventilada.
5. Limpe qualquer combustível derramado e deixe o excesso evaporar antes de ligar o motor. Para evitar INCÊNDIOS, não ligue o motor enquanto o cheiro de combustível pairar no ar.

GUARDE ESTAS INSTRUÇÕES.

Configuração

Leia a secção COMPLETA DE INFORMAÇÕES DE SEGURANÇA IMPORTANTES no início deste manual, incluindo todo o texto sob os subtítulos, antes de configurar ou utilizar este produto.

PARA EVITAR LESÕES GRAVES E INCÊNDIOS: Opere apenas com o corta-faíscas adequado instalado.

O funcionamento deste gerador pode criar faíscas que podem iniciar incêndios em torno da vegetação seca. Pode ser necessário um corta-faíscas. O operador deve contactar as agências locais de combate a incêndios para obter informações sobre as leis ou regulamentos relativos aos requisitos de prevenção de incêndios.

Em altitudes elevadas, o carburador, o regulador e quaisquer outras peças do motor que controlem a relação ar-combustível terão de ser ajustados por um mecânico qualificado para permitir uma utilização eficiente em altitude e para evitar danos no motor e em quaisquer outros dispositivos utilizados com este produto.

Aterramento

1. O gerador deve ser devidamente aterrado de acordo com todos os códigos e normas elétricas relevantes antes da operação. Peça a um eletricista qualificado para aterrar a unidade se não estiver qualificado para o fazer.

2. Para aterrar o gerador, ligue um fio de aterramento #4 AWG (não incluído) do terminal de aterramento no painel de controlo a uma haste de aterramento (não incluída). A haste de aterramento deve ser uma haste de cobre ou latão (elétrodo) cravada na terra que possa aterrar adequadamente o gerador.
3. Consulte os regulamentos locais para obter informações sobre a fonte de aterramento.

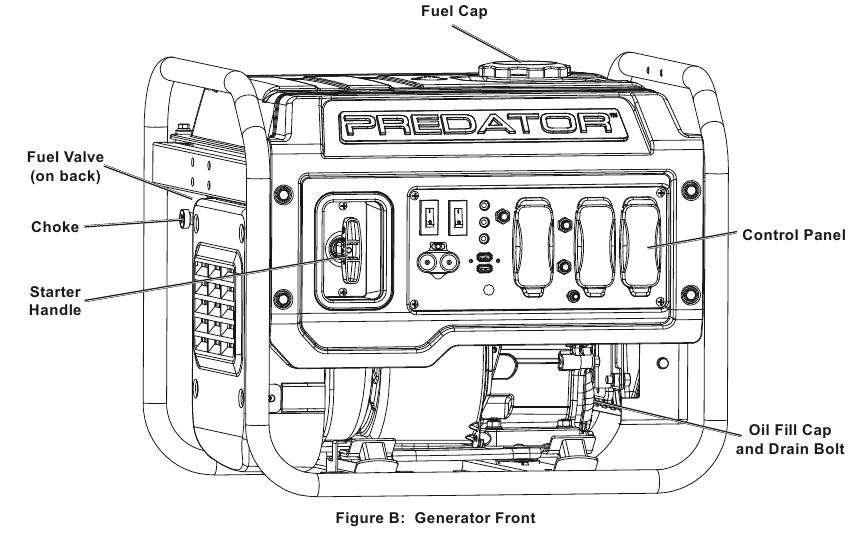

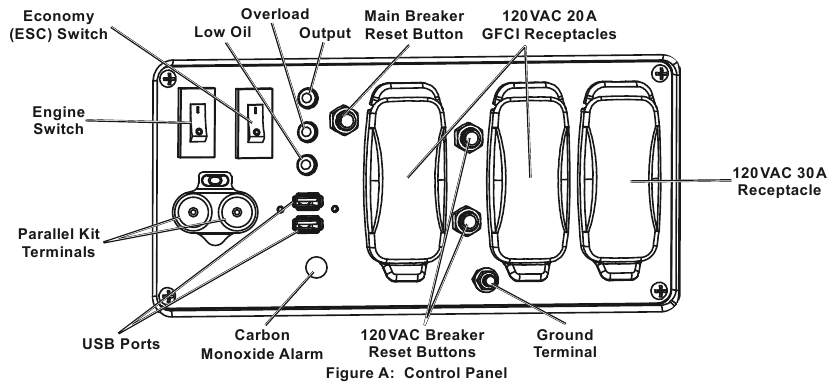

Componentes e Controlos

PARA EVITAR LESÕES GRAVES: Siga as instruções do Kit paralelo para a ligação e utilização de um Kit paralelo (Kit paralelo e instruções vendidos separadamente).

Operação

Leia a secção COMPLETA DE INFORMAÇÕES DE SEGURANÇA IMPORTANTES no início deste manual, incluindo todo o texto sob os subtítulos, antes de configurar ou utilizar este produto.

Verificações pré-arranque
Inspecione o motor e o gerador à procura de peças danificadas, soltas e em falta antes da configuração e do arranque. Se forem encontrados problemas, não utilize o gerador até que seja devidamente reparado.

1. Certifique-se de que o motor está parado e nivelado.
2. Limpe a parte superior da tampa de enchimento de óleo/vareta medidora e a área circundante. Remova a tampa/vareta medidora, rodando-a no sentido anti-horário.

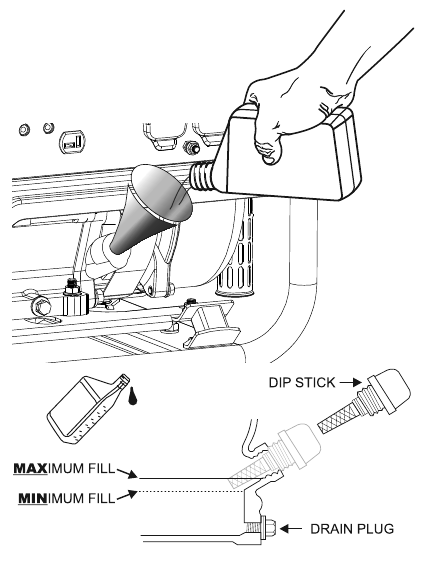

3. Verifique o nível do óleo. O nível do óleo deve estar até à borda do orifício, conforme mostrado.
4. Conforme necessário, adicione o tipo de óleo apropriado até que o nível do óleo esteja no nível adequado.
   O óleo SAE 10W-30 é recomendado para uso geral.
5. Enrosque novamente a tampa de enchimento de óleo/vareta medidora no sentido horário.

AVISO: Não faça funcionar o motor com pouco óleo. O motor desligar-se-á se o nível do óleo do motor estiver muito baixo.

Verificação e enchimento de combustível

PARA EVITAR LESÕES GRAVES POR INCÊNDIO:
Encha o depósito de combustível numa área bem ventilada, longe de fontes de ignição. Se o motor estiver quente devido à utilização, desligue-o e espere que arrefeça antes de adicionar combustível. Não fume.

1. Limpe a tampa do combustível e a área circundante.
2. Desaperte e remova a tampa do combustível.
3. Remova o filtro e remova qualquer sujidade e detritos. Em seguida, substitua o filtro.
   Nota: Não utilize gasolina com mais de 10% de etanol (E10). Não utilize etanol E85. Adicione estabilizador de combustível à gasolina ou a garantia será ANULADA.
   Nota: Não utilize gasolina que tenha sido armazenada num recipiente de combustível de metal ou num recipiente de combustível sujo. Pode fazer com que partículas entrem no carburador, afetando o desempenho do motor e/ou causando danos.
4. Se necessário, encha o depósito de combustível até cerca de 2,5 cm abaixo do gargalo de enchimento do depósito de combustível com gasolina sem chumbo de 87 octanas ou superior que tenha sido tratada com um aditivo estabilizador de combustível. Siga as recomendações do fabricante do estabilizador de combustível para utilização.
5. Substitua a tampa do combustível.
6. Limpe qualquer combustível derramado e deixe o excesso evaporar antes de ligar o motor. Para evitar INCÊNDIOS, não ligue o motor enquanto o cheiro de combustível pairar no ar.

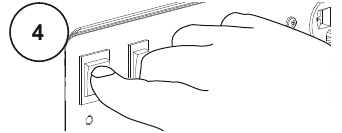

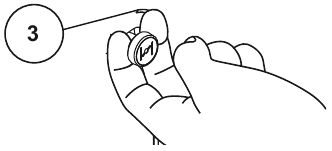

Arranque do motor
Antes de ligar o motor

1. Inspecione o gerador e o motor.
2. Desligue todas as cargas elétricas do gerador.
3. Encha o motor com a quantidade e o tipo corretos de gasolina sem chumbo tratada com estabilizador e óleo.

DESLIGAMENTO POR MONÓXIDO DE CARBONO

PARA EVITAR LESÕES GRAVES E MORTE POR INALAÇÃO DE MONÓXIDO DE CARBONO:
O sensor de monóxido de carbono é apenas uma camada adicional de proteção. Não utilize o gerador em nenhuma área ou situação que permita a acumulação de monóxido de carbono.

• LUZ VERMELHA INTERMITENTE: Níveis perigosos de gás de monóxido de carbono acumularam-se e o gerador desligar-se-á. Saia imediatamente até que a área tenha arejado. Mova o gerador para uma área bem ventilada antes da operação.

O sensor de monóxido de carbono só deve ser reparado por um técnico qualificado para restaurá-lo às configurações originais. Não modifique ou adultere o sensor de monóxido de carbono. Não seguir estas instruções pode resultar em morte ou lesões graves devido ao mau funcionamento do sensor de monóxido de carbono.

Ligar cargas de 120 V CA ao gerador
Calcular o consumo de energia:
O consumo de energia pode ser calculado multiplicando volts e amperes. O número resultante é a potência.

• Nunca exceda a potência de funcionamento do gerador ou qualquer classificação de amperagem da tomada.
• Consulte os manuais do proprietário do aparelho/ferramenta para determinar a potência dos dispositivos de carga elétrica.
• Os cabos de alimentação longos e os cabos de extensão consomem energia adicional. Mantenha o comprimento do cabo no mínimo.

Estimativas de potência
Consulte a documentação do seu dispositivo para obter os requisitos de potência de arranque e de funcionamento. Verifique as potências da placa de identificação em todas as cargas antes de ligar ao gerador. Ligue o cabo de alimentação do aparelho/ferramenta de 120 volts à tomada de 120 V CA no gerador. Ligue os aparelhos da maior para a menor carga.
Nota: Não deixe que o gerador fique completamente sem combustível com dispositivos ligados. A saída de um gerador pode aumentar drasticamente à medida que fica sem combustível, causando danos aos dispositivos ligados.

Indicador de sobrecarga
Nota: A luz OVERLOAD (sobrecarga) pode acender-se durante alguns segundos quando um dispositivo grande arranca. Isto é normal para cargas que se aproximam da capacidade deste gerador.

1. A carga total combinada através da tomada do gerador não deve exceder a potência de funcionamento da unidade.
2. Se a luz OVERLOAD (sobrecarga) acender e o gerador parar de produzir energia, foi sobrecarregado.
3. Desligue e desconecte todos os dispositivos elétricos e pare o motor. Compare os requisitos do dispositivo com a classificação do gerador e reduza a potência total dos dispositivos ligados, se necessário. Afaste qualquer coisa que possa estar a limitar a ventilação do gerador.

4. Verifique se algum disjuntor disparou e certifique-se de que TODOS os disjuntores são reiniciados antes de ligar o gerador novamente.
5. Reinicie o motor e volte a ligar os dispositivos, tendo o cuidado de não sobrecarregar o gerador.

Indicador de óleo baixo

1. Se o nível do óleo do motor estiver muito baixo, a luz LOW OIL (óleo baixo) acende-se e o motor desligar-se-á automaticamente.
2. O motor não pode ser reiniciado até que a quantidade adequada de óleo tenha sido adicionada. Adicione o tipo de óleo apropriado até que o nível do óleo esteja no nível adequado. O óleo SAE 10W-30 é recomendado para uso geral.

AVISO: Não faça funcionar o motor com pouco óleo. O motor desligar-se-á se o nível do óleo do motor estiver muito baixo.

Interruptor de economia (ESC)

1. Ligue o interruptor de economia (ESC) para limitar o ruído e o consumo de combustível para cargas de gerador mais leves.
2. Desligue o interruptor de economia (ESC) para operar o motor a toda a velocidade:
   1. ao arrancar
   2. quando uma carga pesada é aplicada

1. Desligue todos os dispositivos de carga elétrica e desconecte-os do gerador.
2. Se o interruptor de economia (ESC) estiver ligado (ON), coloque-o na posição OFF (desligado).
3. Desligue o interruptor (Switch OFF).
4. Feche a válvula de combustível.

Manutenção

PARA EVITAR LESÕES GRAVES DEVIDO A UM ARRANQUE ACIDENTAL:
Coloque o interruptor do gerador na posição "OFF" (desligado), feche a válvula de combustível, espere que o motor arrefeça e desligue a tampa da vela de ignição antes de realizar qualquer procedimento de inspeção, manutenção ou limpeza.
PARA EVITAR LESÕES GRAVES DEVIDO A FALHAS NO GERADOR:
Não utilize um gerador danificado. Se ocorrerem ruídos, vibrações ou fumo excessivo anormais, mande corrigir o problema antes de utilizar o equipamento novamente.
Siga todas as instruções de manutenção neste manual. O motor pode falhar criticamente se não for feita a manutenção adequada.
Muitos procedimentos de manutenção, incluindo os que não estão detalhados neste manual, terão de ser realizados por um técnico qualificado por motivos de segurança. Se tiver alguma dúvida sobre a sua capacidade de fazer a manutenção do gerador ou do motor em segurança, solicite a um técnico qualificado que faça a manutenção do gerador.

Plano de Limpeza, Manutenção e Lubrificação
Nota: Este plano de manutenção destina-se unicamente a servir de guia geral. Se o desempenho diminuir ou se o gerador funcionar de forma invulgar, verifique os sistemas imediatamente. As necessidades de manutenção de cada gerador serão diferentes, dependendo de fatores como o ciclo de trabalho, a temperatura, a qualidade do ar, a qualidade do combustível e outros fatores.
Nota: Os procedimentos seguintes são adicionais às verificações e à manutenção regulares explicadas como parte do funcionamento normal do motor e do gerador.

Procedimento	Antes de Cada Utilização	A Cada 3 Meses ou 50 Horas de Utilização	A Cada 6 Meses ou 100 Horas de Utilização	Anualmente ou a Cada 300 Horas de Utilização	A Cada 2 Anos
Limpar a parte exterior do motor com uma escova Verificar o nível do óleo do motor Verificar o filtro de ar
Limpar/substituir o filtro de ar		*
Mudar o óleo do motor Verificar e limpar o corta-faíscas Verificar e limpar a vela de ignição
Verificar/ajustar a velocidade de ralenti Verificar/ajustar a folga das válvulas Limpar o depósito de combustível, o filtro e o carburador Limpar a acumulação de carbono da câmara de combustão				**
Substituir a tubagem de combustível, se necessário					**

* Faça a manutenção com mais frequência quando utilizado em áreas com poeira.
** Estes itens devem ser reparados por um técnico qualificado.

Verificação e Abastecimento de Combustível


PARA EVITAR LESÕES GRAVES DEVIDO A INCÊNDIO:
Encha o depósito de combustível numa área bem ventilada, longe de fontes de ignição. Se o motor estiver quente devido à utilização, desligue-o e espere que arrefeça antes de adicionar combustível. Não fume.

1. Limpe a tampa do combustível e a área circundante.
2. Desaperte e retire a tampa do combustível.
3. Retire o filtro e remova qualquer sujidade e detritos. Em seguida, volte a colocar o filtro.
   Nota: Não utilize gasolina com mais de 10% de etanol (E10). Não utilize etanol E85. Adicione um estabilizador de combustível à gasolina, caso contrário, a garantia será ANULADA.
   Nota: Não utilize gasolina que tenha sido armazenada num recipiente de combustível de metal ou num recipiente de combustível sujo. Pode fazer com que partículas entrem no carburador, afetando o desempenho do motor e/ou causando danos.
4. Se necessário, encha o depósito de combustível até cerca de 2,5 cm abaixo do gargalo de enchimento do depósito de combustível com gasolina sem chumbo de 87 octanas ou superior que tenha sido tratada com um aditivo estabilizador de combustível. Siga as recomendações do fabricante do estabilizador de combustível para a utilização.
5. Volte a colocar a tampa do combustível.
6. Limpe qualquer combustível derramado e deixe o excesso evaporar antes de ligar o motor. Para evitar INCÊNDIO, não ligue o motor enquanto o cheiro a combustível persistir no ar.

1. Certifique-se de que o motor está parado e nivelado.
2. Levante e incline o gerador. Retire o bujão de drenagem na parte inferior da máquina e, em seguida, coloque o gerador novamente numa superfície nivelada.
3. Limpe a parte superior da tampa de enchimento de óleo/vareta medidora e a área circundante. Retire a tampa/vareta medidora, rodando-a no sentido anti-horário.
4. Coloque um recipiente de drenagem de óleo por baixo do gerador e centre-o por baixo da abertura do bujão de drenagem. Retire o parafuso de drenagem de óleo, incline ligeiramente o gerador para facilitar a drenagem e espere que o óleo drene completamente. Recicle o óleo usado.
5. Incline o gerador e volte a colocar o bujão de drenagem e, em seguida, coloque o gerador novamente numa superfície nivelada.
6. Volte a colocar o parafuso de drenagem de óleo e adicione o tipo de óleo apropriado até que o nível de óleo esteja no nível adequado. Recomenda-se óleo SAE 10W-30 para uso geral.
   Nota: Certifique-se de que o gerador está nivelado ao adicionar óleo para evitar o enchimento excessivo, o que pode causar danos ao motor.
7. Verifique o nível do óleo. O nível do óleo deve estar até à borda do orifício, conforme mostrado.
8. Enrosque a tampa de enchimento de óleo/vareta medidora novamente no sentido horário.
   AVISO: Não coloque o motor a funcionar com pouco óleo. O motor não arranca com pouco ou nenhum óleo do motor.

• Para elementos de filtro de espuma: Lave o elemento em água morna e detergente suave várias vezes. Enxague. Esprema o excesso de água e deixe secar completamente. Mergulhe o filtro em óleo leve brevemente e, em seguida, esprema o excesso de óleo.

3. Instale o filtro limpo.
4. Fixe a tampa do filtro de ar antes de utilizar.

Manutenção do Corta-Faíscas

PARA EVITAR LESÕES GRAVES E INCÊNDIO: Utilize apenas com o corta-faíscas adequado instalado.

O funcionamento deste gerador pode criar faíscas que podem iniciar incêndios em torno de vegetação seca. Poderá ser necessário um corta-faíscas. O operador deve contactar as agências locais de combate a incêndios para obter informações sobre as leis ou regulamentos relativos aos requisitos de prevenção de incêndios.

1. Deixe o gerador arrefecer completamente.
2. Retire os parafusos que prendem o suporte do corta-faíscas no lugar.
3. Limpe o corta-faíscas utilizando uma escova de arame (vendida separadamente). Substitua o corta-faíscas se estiver danificado.

Manutenção da vela de ignição

1. Desligue a tampa da vela de ignição da extremidade da vela. Limpe os detritos da área em torno da vela de ignição.
2. Utilizando uma chave de vela de ignição, retire a vela de ignição.
3. Inspecione a vela de ignição: Se o elétrodo estiver oleoso, limpe-o utilizando um pano limpo e seco. Se o elétrodo tiver depósitos, lustre-o utilizando papel de esmeril. Se o isolador branco estiver rachado ou lascado, a vela de ignição precisa de ser substituída.
   AVISO: Utilize apenas vela de ignição do tipo F6RTC ou equivalente. A utilização de uma vela de ignição incorreta pode danificar o motor.
4. Ao instalar uma vela de ignição nova, ajuste a folga da vela de acordo com a especificação no gráfico de especificações. Não force o elétrodo, pois a vela de ignição pode ser danificada.
5. Aplique material anti-gripante nas roscas da vela de ignição. Instale a vela de ignição nova ou a vela de ignição limpa no motor.

Armazenamento
Quando o gerador permanecer inativo por mais de 20 dias, prepare o motor para o armazenamento da seguinte forma:

1. LIMPEZA:
   Espere que o motor arrefeça e, em seguida, limpe o motor com um pano seco.
   AVISO: Não limpe com água. A água entrará gradualmente no motor e causará danos.
2. COMBUSTÍVEL:
   Para proteger o depósito de combustível durante o armazenamento, encha o depósito com gasolina fresca que tenha sido tratada com um aditivo estabilizador de combustível. Siga as recomendações do fabricante do estabilizador de combustível para a utilização. Consulte Verificação e Abastecimento de Combustível.
   A gasolina envelhecida que não tenha sido tratada com um estabilizador antecipadamente deve ser drenada com segurança e não deve passar pelo motor.

   Para evitar lesões graves e incêndio, feche a válvula de combustível antes de drenar o carburador.
   Depois de fechar a válvula de combustível, coloque um recipiente apropriado por baixo do carburador e retire cuidadosamente o parafuso de drenagem da parte inferior da cuba do carburador, permitindo que o combustível drene completamente. Volte a colocar o parafuso de drenagem após a drenagem.


   PARA EVITAR LESÕES GRAVES DEVIDO A INCÊNDIO: Drene o depósito de combustível numa área bem ventilada, longe de fontes de ignição. Se o motor estiver quente devido à utilização, desligue-o e espere que arrefeça antes de drenar o combustível. Não fume.
3. LUBRIFICAÇÃO:
   1. Mude o óleo do motor.
   2. Limpe a área em torno da vela de ignição. Retire a vela de ignição e verta uma colher de sopa de óleo do motor no cilindro através do orifício da vela de ignição.
   3. Volte a colocar a vela de ignição, mas deixe a tampa da vela de ignição desligada.
   4. Puxe a pega do motor de arranque para distribuir o óleo no cilindro. Pare após uma ou duas rotações quando sentir o pistão iniciar o curso de compressão (quando começar a sentir resistência).
4. ÁREA DE ARMAZENAMENTO:
   Cubra e armazene numa área seca, nivelada e bem ventilada, fora do alcance das crianças. A área de armazenamento também deve estar longe de fontes de ignição, como aquecedores de água, máquinas de secar roupa e fornos.
   AVISO: Durante longos períodos de armazenamento, o motor deve ser ligado a cada 3 meses e deixado a funcionar durante 15 a 20 minutos, caso contrário, a garantia será ANULADA.
5. APÓS O ARMAZENAMENTO:
   Antes de ligar o motor após o armazenamento, tenha em mente que a gasolina não tratada deteriorar-se-á rapidamente. Drene o depósito de combustível e mude para combustível fresco se a gasolina não tratada estiver parada há um mês, se a gasolina tratada estiver parada para além do período de tempo recomendado pelo estabilizador de combustível ou se o motor não arrancar.

Resolução de problemas

Siga todas as precauções de segurança sempre que diagnosticar ou fizer a manutenção do gerador ou do motor.

O sistema de controlo de emissões para este Motor tem garantia para os padrões estabelecidos pela Agência de Proteção Ambiental dos EUA. Para obter informações sobre a garantia, consulte as últimas páginas deste manual.

Visite o nosso site em: http://www.harborfreight.com
Envie um e-mail para o nosso suporte técnico em: productsupport@harborfreight.com
Envie um e-mail para o nosso suporte de motor em: predator@harborfreight.com
Para questões técnicas, ligue para 1-888-866-5797.

Copyright © 2020 by Harbor Freight Tools ®. Todos os direitos reservados. Nenhuma parte deste manual ou qualquer ilustração aqui contida pode ser reproduzida de qualquer forma ou maneira sem o consentimento expresso por escrito da Harbor Freight Tools. Os diagramas neste manual podem não ser desenhados proporcionalmente. Devido a melhorias contínuas, o produto real pode diferir ligeiramente do produto aqui descrito. As ferramentas necessárias para a montagem e manutenção podem não estar incluídas.
