Manual dos Microfones Vocais de Cabeça Shure BETA53, BETA54

Descrição Geral

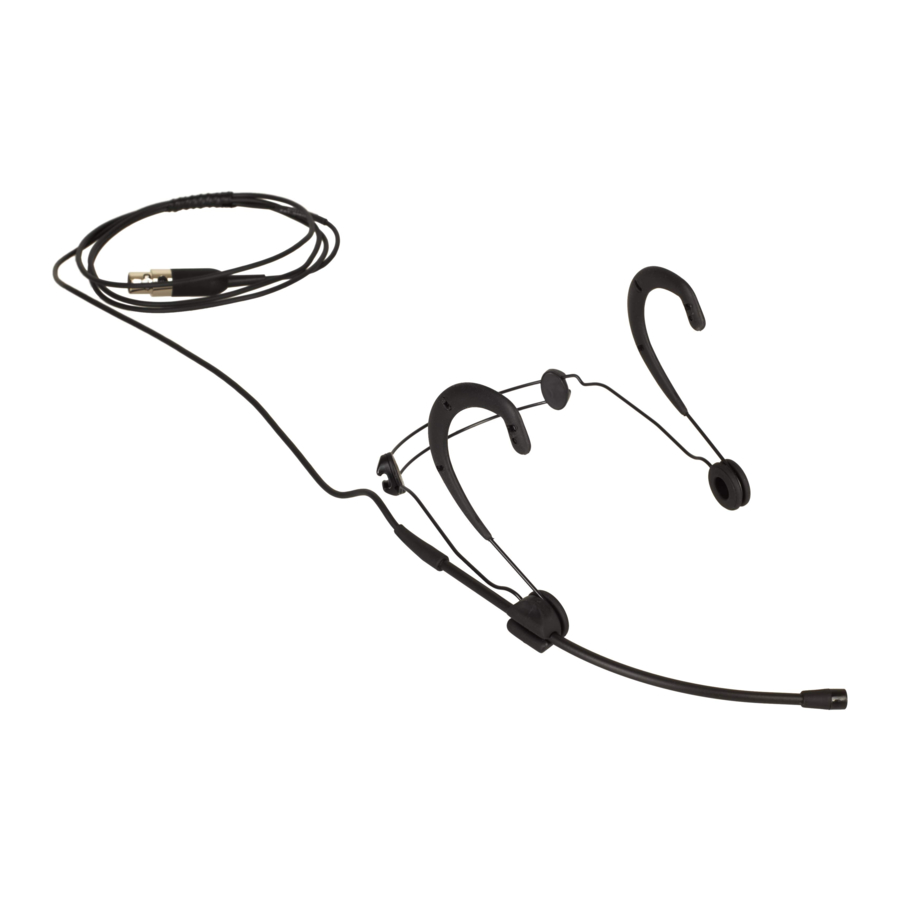

Os modelos BETA53 e BETA54 da Shure são microfones de cabeça condensadores de eletreto subminiatura. Eles fornecem qualidade de som e confiabilidade intransigentes com visibilidade mínima em aplicações como transmissão, teatro e digressões. Apesar do seu pequeno tamanho, o elemento condensador de cada microfone oferece uma reprodução completa, clara e natural da fala e dos vocais. O microfone apresenta uma estrutura de arame durável e de baixo perfil que é totalmente ajustável para estabilidade e conforto. Uma caixa de transporte de plástico protege o microfone e os seus acessórios.

Características do BETA53

• Padrão polar omnidirecional para ruído de manuseamento mínimo e posicionamento flexível do microfone
• A resposta de frequência estendida e plana fornece reprodução precisa da fala e vocal
• Duas tampas de proteção intercambiáveis para modelagem de resposta
• Os para-brisas de espuma minimizam o ruído da respiração e o "popping"
• Disponível com um pré-amplificador em linha ou com um conector TA4F para aplicações sem fios
• Opção de acabamento preto ou bege para se adequar ao seu ambiente de atuação

Características do BETA54

• O padrão polar supercardióide fornece ganho máximo antes do feedback e rejeição de ambiente
• Resposta de frequência estendida adaptada para performances vocais
• Capaz de lidar com níveis de pressão sonora (SPL) extremamente altos
• Os para-brisas de espuma de encaixe permanecem no lugar durante movimentos intensos
• Disponível com um pré-amplificador em linha ou com um conector TA4F para aplicações sem fios
• Opção de acabamento preto ou bege para se adequar ao seu ambiente de atuação

Modelos Disponíveis

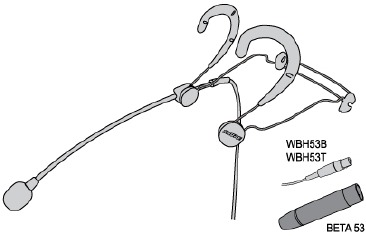

Modelos Beta53

• Omnidirecional
• Para transmissão e palco
• Acabamento preto
• Pré-amplificador em linha destacável para aplicações com fios
• Requer alimentação fantasma

Modelos Sem Fios

Estes modelos são para uso com sistemas de microfone sem fios Shure. O conector TA4F conecta-se a bodypacks sem fios (pré-amplificador em linha não incluído).

• WBH53B (preto)
• WBH53T (bege)

Acessórios

Todos os modelos incluem:

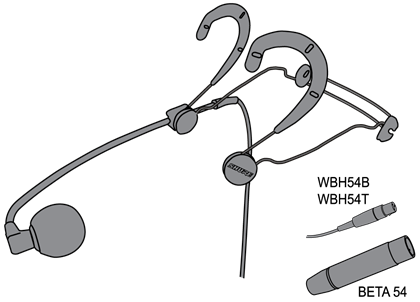

Modelos Beta54

• Supercardióide
• Para palco e performance vocal
• Acabamento preto
• Pré-amplificador em linha destacável para aplicações com fios
• Requer alimentação fantasma

Modelos Sem Fios

Estes modelos são para uso com sistemas de microfone sem fios Shure. O conector TA4F conecta-se a bodypacks sem fios (pré-amplificador em linha não incluído).

• WBH54B (preto)
• WBH54T (bege)

Acessórios

Todos os modelos incluem:

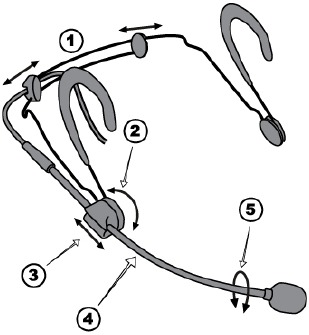

Ajustar a Estrutura de Cabeça e o Microfone

1. Ajustar a largura da estrutura de cabeça
2. Ajustar a altura do braço
3. Ajustar o comprimento do braço
4. Não tente dobrar o braço do microfone!
5. "Role" o braço para ajustes subtis da posição do microfone

Para-brisas

Cuidado e Manutenção

• Os para-brisas de espuma podem ser limpos com água e sabão.
• Para a melhor qualidade de som, substitua as tampas de proteção e os para-brisas danificados ou entupidos.

Para-brisas
Segure firmemente a estrutura interna do para-brisas ao conectar ou remover. Não puxe a própria espuma.

• Para conectar, empurre o para-brisas até que ele se encaixe sobre o cartucho.
• Para remover, puxe o para-brisas diretamente do cartucho.

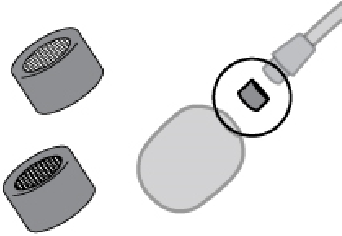

Tampas de Proteção

Tampa de proteção padrão:

• Malha dourada
• Sem atenuação

Tampa de proteção filtrada:

• Malha prateada
• Atenua altas frequências

Sempre use o BETA54 apenas com a tampa de proteção padrão. Usar o microfone sem tampa ou com a tampa filtrada degradará a qualidade do som e alterará o padrão polar do microfone.

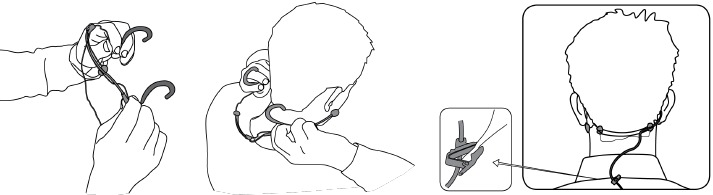

Posicionar o Microfone

BETA53/54

• Posicione o microfone omnidirecional BETA53 ou direcional BETA54 perto do canto da boca

• Se necessário, role o braço para evitar o contacto com a pele e os pelos faciais

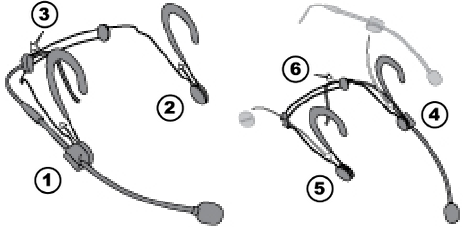

Inverter o Braço

O braço do microfone pode ser reinstalado para posicioná-lo no lado esquerdo ou direito da cabeça.

• Desencaixe cuidadosamente o suporte do braço ①, a almofada com logótipo ② e o cabo do microfone ③ da estrutura de cabeça.
• Reconecte o suporte do braço ao lado oposto da estrutura de arame ④.
• Reconecte a almofada com logótipo ⑤ e o cabo do microfone ⑥.

Especificações

BETA 53 / WBH53 / RPM627

Tipo
Condensador de Eletreto

Resposta de Frequência
20 a 20.000 Hz

Padrão Polar
Omnidirecional

Impedância de Saída (RPM627)
160 Ω

Sensibilidade
a 1kHz, tensão de circuito aberto

SPL Máximo
1 kHz a 1% THD ^[2]

Relação Sinal-Ruído^[3]
55,0 dB

Gama Dinâmica
a 1kHz

Ruído Próprio
SPL equivalente, ponderado A, típico
42,5 dB

Requisitos de Alimentação

Polaridade

Peso

Cabo
1,5 Metros (5 Pés)

^[1] 1 Pa=94 dB SPL
^[2] THD do pré-amplificador do microfone quando o nível do sinal de entrada aplicado é equivalente à saída do cartucho no SPL especificado
^[3] A relação S/N é a diferença entre 94 dB SPL e SPL equivalente de ruído próprio, ponderado A

BETA 54 / WBH54 / RPM627

Tipo
Condensador de Eletreto

Resposta de Frequência
50 a 20.000 Hz

Padrão Polar
Supercardióide

Impedância de Saída (RPM627)
160 Ω

Sensibilidade
a 1kHz, tensão de circuito aberto

SPL Máximo
1 kHz a 1% THD ^[2]

Relação Sinal-Ruído^[3]
55,0 dB

Gama Dinâmica
a 1kHz

Ruído Próprio
SPL equivalente, ponderado A, típico
43,1 dB

Requisitos de Alimentação

Polaridade

Peso

^[1] 1 Pa=94 dB SPL
^[2] THD do pré-amplificador do microfone quando o nível do sinal de entrada aplicado é equivalente à saída do cartucho no SPL especificado
^[3] A relação S/N é a diferença entre 94 dB SPL e SPL equivalente de ruído próprio, ponderado A

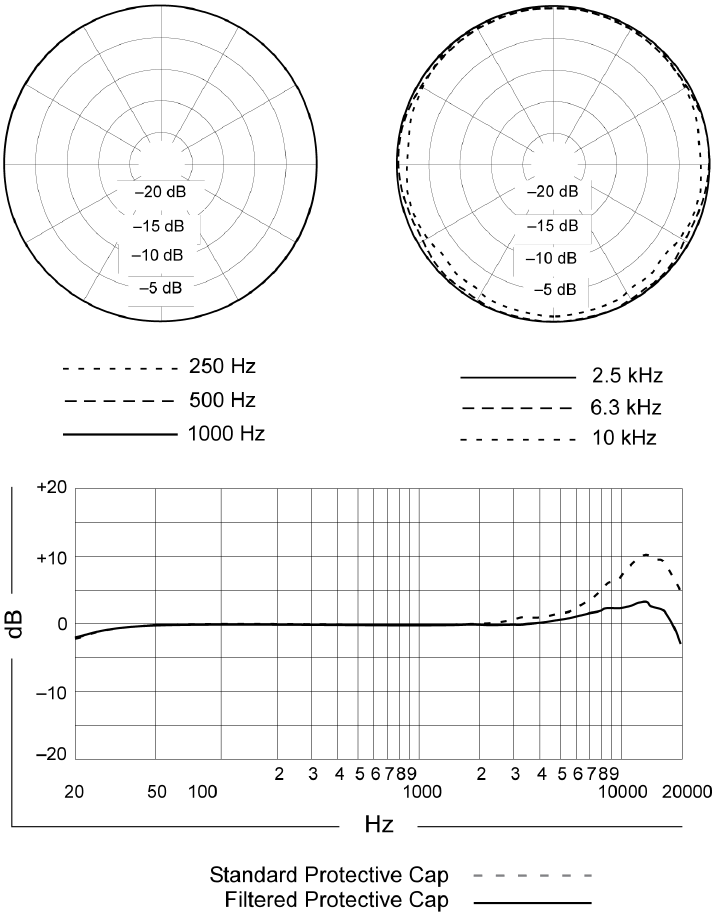

Padrão Polar Típico e Resposta de Frequência do BETA53

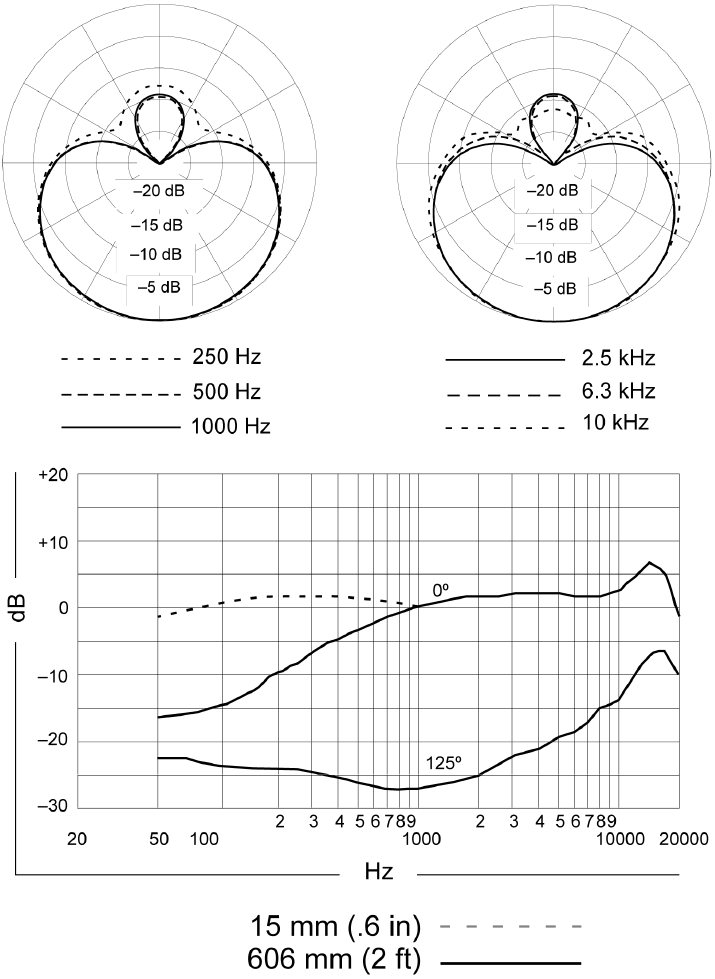

Padrão Polar Típico e Resposta de Frequência do BETA54

Acessórios

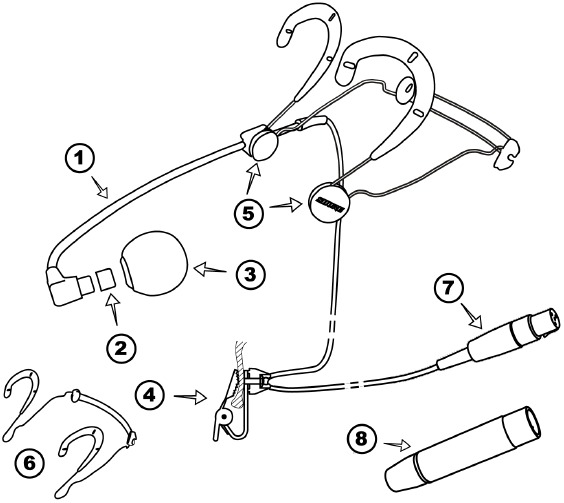

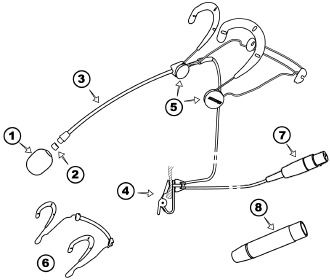

Peças de Substituição

BETA54

BETA53
