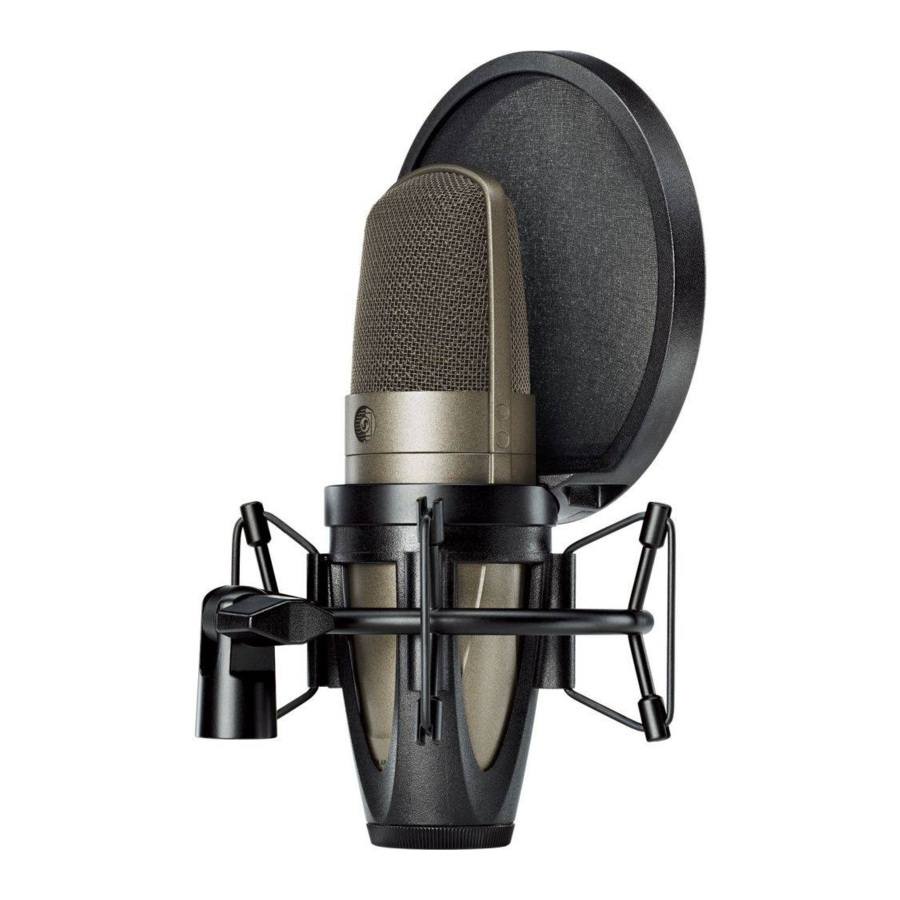

Manual do Microfone Condensador Cardióide Shure KSM42

Introdução

Obrigado por selecionar a série KSM da Shure.
Mais de 90 anos de experiência em áudio contribuíram para tornar este um dos melhores microfones disponíveis. Se tiver alguma questão que não seja respondida neste guia, contacte a Shure Applications Engineering através do número 847-600-8440, de segunda a sexta-feira, das 8:00 às 16:30, CST. Na Europa, ligue para 49-7262-92490. Na Ásia, ligue para 852-2893-4290. O nosso endereço web é www.shure.com.

Descrição Geral

Este microfone condensador cardióide de endereço lateral premium apresenta um grande diafragma duplo otimizado para gravação vocal de classe mundial e aplicações de performance. Com uma resposta de frequência personalizada e extensa filtragem de pop interna e externa, o design de padrão único e diafragma duplo do KSM42 exibe uma resposta de frequência excecionalmente suave e uma gama dinâmica ultra-ampla. O KSM42 é a principal escolha para capturar performances vocais sofisticadas e íntimas.

Funcionalidades

• O padrão polar cardióide altamente consistente cria um "sweet spot" (ponto ideal) amplo e uma resposta fora do eixo natural
• Design de diafragma duplo com uma frente ativa, ultra fina (2,5 microns) de ouro de 24 quilates, baixa massa, diafragma de 1 polegada Mylar ®
• O diafragma traseiro passivo oferece um controlo excecional do efeito de proximidade de baixa frequência
• O roll-off (atenuação) de baixa frequência personalizado minimiza o ruído ambiente de baixa frequência
• Grelha de malha integrada de três estágios protege contra o vento e o ruído da respiração - acessório de filtro pop magnético para proteção pop adicional
• A suspensão de borracha ShureLock ® de gaiola aberta com filtro pop magnético de baixo perfil produz um espaço natural entre o artista e o microfone
• Ruído próprio extremamente baixo para gravação vocal de estúdio crítica
• A tecnologia avançada de pré-amplificador exibe um ruído próprio extremamente baixo com uma gama dinâmica superior, resposta transitória e distorção ultra-baixa para gravação transparente
• Componentes eletrónicos premium e conectores internos e externos banhados a ouro
• Caixa de fundição de zinco durável e grelha de aço de baixo carbono endurecido
• Suspensão interna para reduzir o manuseamento indesejado e o ruído do suporte

Características de Desempenho

• Resposta de frequência consistente, independentemente da distância
• Nível de saída alto
• Sistema de proteção de filtragem pop extensivo (interno e externo)
• Capacidade de SPL (nível de pressão sonora) de entrada alta
• Distorção ultra-baixa
• Resposta polar uniforme
• Rejeição de modo comum superior e supressão de interferência de radiofrequência.

Aplicações

O KSM42 foi projetado principalmente para:

• Vocais a solo e de apoio
• Locuções
• Discurso

Os usos secundários podem incluir:

• Conjuntos - captação de ambiente de sala coral ou orquestral
• Instrumentos acústicos - piano, guitarra e instrumentos de cordas
• Instrumentos de sopro - metais e madeiras

Operação

Requisitos de Alimentação

Este microfone requer alimentação fantasma e funciona melhor com uma fonte de 48 Vdc (IEC-61938). No entanto, funcionará com headroom e sensibilidade ligeiramente reduzidos com fontes tão baixas quanto 11 Vdc.

A maioria dos misturadores modernos fornece alimentação fantasma. Deve usar um cabo de microfone balanceado: XLR para XLR ou XLR para TRS.

Suporte de Suspensão

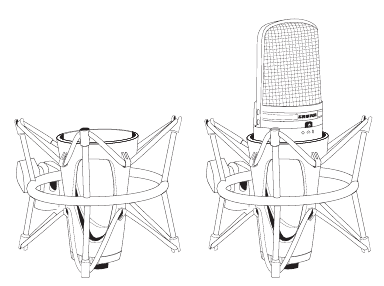

Use o suporte de suspensão de borracha ShureLockC] fornecido para fixar o microfone a um suporte de chão ou de braço.

Enrosque o anel de travamento serrilhado firmemente na base do microfone. Não aperte demais.

Posicionando o Microfone

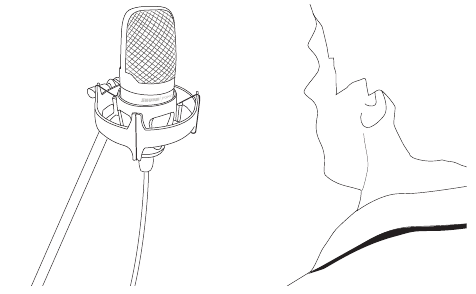

A frente do microfone é marcada pelo logótipo da Shure. Posicione este lado em direção à fonte sonora.

Filtro Pop

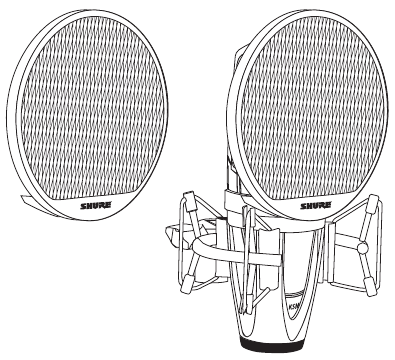

Uma grelha de malha integrada de três estágios protege contra o vento e o ruído da respiração. Use o acessório de filtro pop incluído para proteção adicional contra a respiração e ruídos "explosivos". O filtro pop fixa-se magneticamente à frente do anel de suspensão.

Redução do Efeito de Proximidade

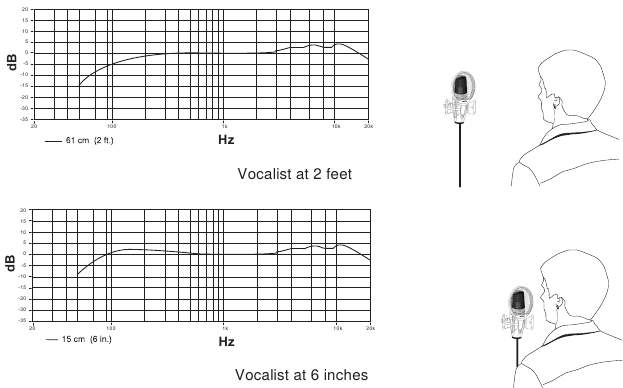

Para contrariar o efeito de proximidade, o KSM42 usa dois diafragmas, um ativo e outro passivo, para criar uma mudança de fase acústica na parte traseira do microfone. Isso produz um "sweet spot" (ponto ideal) amplo de resposta de baixa frequência uniforme, permitindo que o artista se mova para mais perto ou mais longe do microfone com mudanças mínimas na qualidade do som.

Especificações

Tipo de Transdutor
Diafragma Duplo, Frontal Ativo, Condensador Polarizado Externamente

Padrão Polar
Cardióide

Resposta de Frequência
60 a 20.000 Hz

Impedância de Saída
147 Ω

Sensibilidade
tensão de circuito aberto, @ 1 kHz, típico
–37 dBV/Pa[1] (14,1 mV)

SPL Máximo
1 kHz a 1% THD[2]

Relação Sinal-Ruído[3]
86 dB

Gama Dinâmica
@ 1 kHz

Nível de Clipping
20 Hz a 20 kHz, 1% THD

Ruído Próprio
SPL equivalente, ponderado A, típico
8,5 dB SPL-A

Rejeição de Modo Comum
10 a 100.000 kHz
≥60 dB

Conector
Áudio profissional de três pinos (XLR), macho, balanceado

Polaridade
A pressão positiva no diafragma produz tensão positiva no pino 2 em relação ao pino 3

Requisitos de Alimentação
Alimentação fantasma de 11-52 V DC[4] (IEC-61 938), 6 mA

Peso Líquido
494 g com suporte de suspensão e filtro pop: 820 g
^{0 1 2 3}

⁰[l] I Pa=94 dB SPL

¹[2]THD do pré-amplificador do microfone quando o nível do sinal de entrada aplicado é equivalente à saída do cartucho no SPL especificado

²[3]A relação S/N é a diferença entre 94 dB SPL e SPL equivalente de ruído próprio, ponderado A

³[4]Todas as especificações medidas com uma fonte de alimentação fantasma de 48 Vdc. O microfone funciona com tensões mais baixas, mas com headroom e sensibilidade ligeiramente reduzidos.

Resposta de Frequência Típica

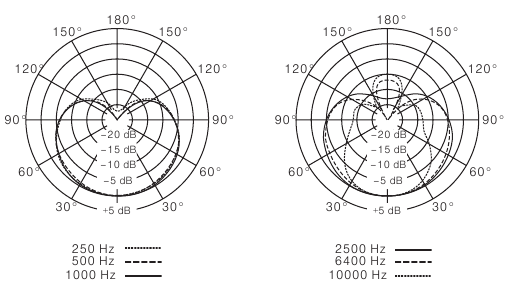

Padrões Polares Típicos

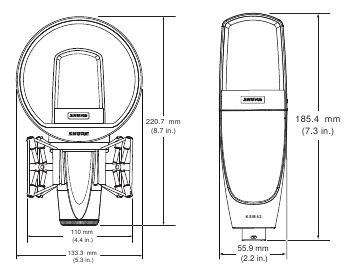

Dimensões Gerais

Acessórios Fornecidos

Acessórios Opcionais

Peças de Substituição
