Manual do Microfone de Diafragma Duplo Multipadrão Shure KSM44A

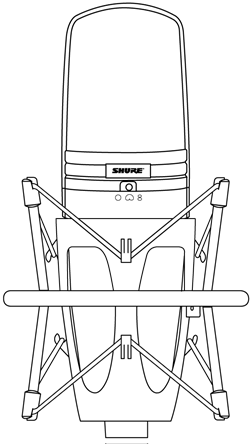

Descrição Geral

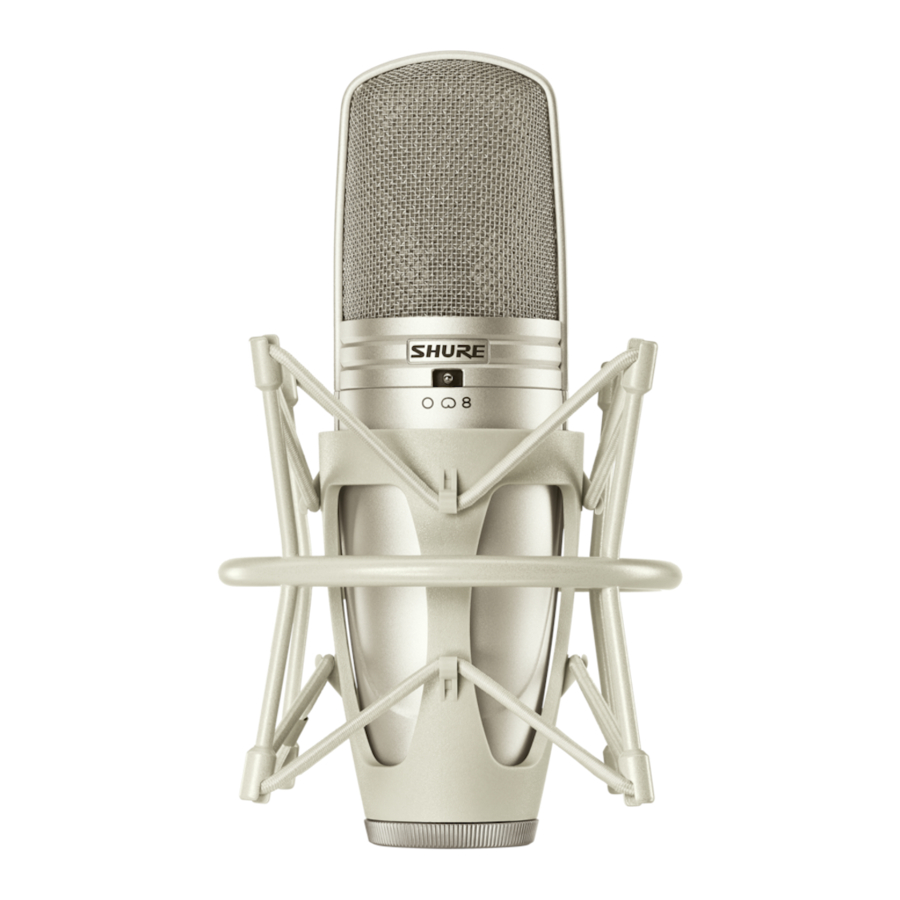

O Shure^® KSM44A é um microfone condensador de endereço lateral, de diafragma grande e de alta qualidade, com múltiplas opções de padrão polar (cardióide, omnidirecional, bidirecional). O design refinado e sofisticado do KSM44A apresenta diafragmas duplos de 1 polegada com polarização externa, filtragem interna extensiva de pop e tecnologia de pré-amplificador avançada Prethos^® para um limite mínimo inovador de auto-ruído. O KSM44A é a principal escolha para o mais alto nível de desempenho profissional em estúdio e palco.

Funcionalidades

• Múltiplos padrões polares (cardióide, omnidirecional e bidirecional) para máxima flexibilidade numa ampla variedade de aplicações de gravação
• Diafragmas duplos de 1 polegada, com polarização externa, ultrafinos, 2,5 μm, folheados a ouro de 24 quilates, de baixa massa, Mylar^® proporcionam uma resposta de frequência superior
• Tecnologia de Pré-amplificador Avançada Prethos^®: O pré-amplificador Classe A, discreto e sem transformador proporciona transparência, resposta transiente extremamente rápida e sem distorção de crossover. Minimiza as distorções harmónicas e de intermodulação.
• Componentes eletrónicos premium e conectores internos e externos banhados a ouro
• O filtro subsónico elimina o ruído de vibração mecânica abaixo de 17 Hz
• Atenuador de 15 dB comutável para lidar com níveis de pressão sonora (SPLs) extremamente altos
• O filtro de baixa frequência comutável de 3 posições ajuda a reduzir o ruído de fundo indesejado ou a neutralizar o efeito de proximidade
• A grelha de proteção "pop" integrada de três estágios reduz as oclusivas e outros ruídos de respiração
• O suporte anti-choque interno reduz o manuseamento e o ruído do suporte

Características de Desempenho

• Resposta polar extremamente uniforme
• Resposta de frequência estendida
• Auto-ruído mínimo
• Reprodução excecional de baixa frequência
• Capaz de suportar SPLs altos
• Nível de saída alto
• Sem distorção de crossover
• Rejeição de modo comum superior e supressão de interferência de radiofrequência (RFI)

Aplicações

O KSM44A oferece resultados superiores em qualquer aplicação que exija um microfone de alta qualidade. Algumas aplicações típicas estão listadas abaixo.

• Vocais (estúdio ou ao vivo)
• Instrumentos acústicos, como piano, guitarra, bateria, percussão, cordas
• Instrumentos de sopro e madeira
• Instrumentos de baixa frequência, como contrabaixo, baixo elétrico, bombo
• Microfonação suspensa para bateria ou percussão
• Conjuntos corais ou orquestrais
• Ambiente de sala ou microfonação estéreo

Os ambientes acústicos e as colocações de microfones afetam fortemente o som obtido ao microfonar uma fonte, especialmente com um microfone de alta resolução como o KSM44A. Pode ser necessário experimentar com a colocação, tratamentos de sala e padrão polar para obter o melhor som geral para cada aplicação.

Operação

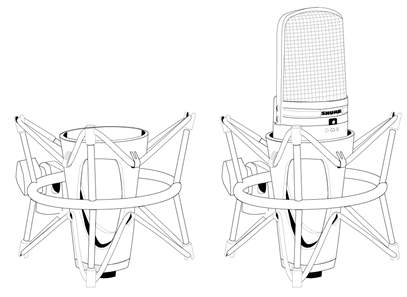

Suporte de Suspensão

Use o suporte de suspensão de borracha ShureLock^® fornecido para fixar o microfone a um suporte de chão ou de boom.

Enrosque o anel de travamento serrilhado firmemente na base do microfone. Não aperte demais.

Requisitos de Alimentação

Este microfone requer alimentação fantasma e tem o melhor desempenho com uma fonte de 48 V DC (IEC-61938). No entanto, ele funcionará com headroom e sensibilidade ligeiramente reduzidos com fontes tão baixas quanto 11 Vdc.
A maioria dos mixers modernos fornece alimentação fantasma. Deve usar um cabo de microfone balanceado: XLR para XLR ou XLR para TRS.

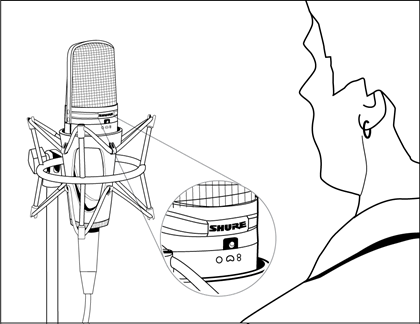

Posicionamento

Posicione a frente do microfone, com SHURE^®, em direção à fonte de som desejada. Posicione a parte traseira do microfone, com o logótipo vintage do círculo S, em direção a quaisquer fontes de som indesejadas.

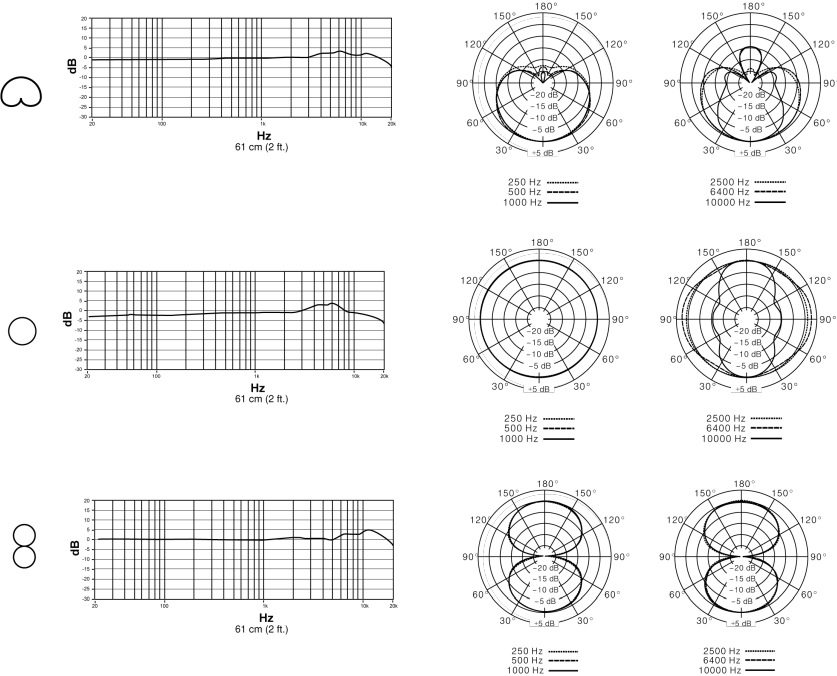

Selecionando um Padrão Polar

O interruptor de três posições na frente do microfone define o padrão de resposta polar. Isso muda a sensibilidade do microfone aos sons vindos de diferentes ângulos.

Cardióide.
Capta o som diretamente na frente do microfone e é menos sensível aos sons na parte de trás. Isso é mais comumente usado em gravações de estúdio e aplicações de som ao vivo.

Omnidirecional.
Capta sons de todas as direções. Melhor para captar o ambiente da sala e para microfonar várias fontes simultaneamente, como um conjunto ou vários cantores. O padrão polar omnidirecional não exibe efeito de proximidade.

Bidirecional.
Capta igualmente da frente e da parte de trás do microfone, rejeitando os sons das laterais. Frequentemente usado para gravação estéreo (como técnicas de meio-lateral e Blumlein).

Nota: Tal como acontece com todos os microfones bidirecionais, os sons captados na parte de trás estarão fora de polaridade com a fonte. Os da frente estão em polaridade com a fonte.

O interruptor produz ruído mecânico que, quando amplificado, pode danificar os altifalantes. Abaixe o volume de quaisquer altifalantes ou silencie o microfone na mesa de mistura antes de usar o interruptor.

Selecionando a Resposta de Baixa Frequência

Um interruptor de três posições na parte de trás do microfone permite ajustar a resposta de baixa frequência. Use o filtro de baixa frequência para reduzir o ruído do vento, o ruído da sala ou o efeito de proximidade.

Resposta plana.
Fornece o som mais natural na maioria das aplicações.

Corte de baixa frequência.
Fornece um corte de 18 dB por oitava a 80 Hz. Ajuda a eliminar o ruído do chão e o ruído de baixa frequência da sala dos sistemas de aquecimento e ar condicionado. Esta configuração também pode ser usada para compensar o efeito de proximidade ou para reduzir as baixas frequências que fazem com que um instrumento soe aborrecido ou turvo.

Rolloff de baixa frequência.
Fornece um filtro de rolloff de 6 dB por oitava a 115 Hz. Use isso para compensar o efeito de proximidade ou para reduzir as baixas frequências que podem fazer com que um instrumento soe aborrecido ou turvo.

Definindo a Atenuação

O interruptor de atenuação permite reduzir o nível do sinal sem alterar a resposta de frequência. Isso pode evitar que sons extremamente altos sobrecarreguem os circuitos do microfone.

0 dB
Para níveis de som "silenciosos" a "normais".

−15 dB
Para uso com fontes de som extremamente altas, como bateria, trompas ou gabinetes de guitarra altos.

Impedância de Carga

A capacidade máxima de SPL, o nível de corte de saída e a faixa dinâmica variam com a impedância de carga de entrada do pré-amplificador ao qual conecta o microfone. A Shure recomenda uma impedância de carga de entrada mínima de 1000 Ω. A maioria dos pré-amplificadores de microfone modernos atendem a este requisito. Uma impedância mais alta resulta em melhor desempenho para estas especificações.

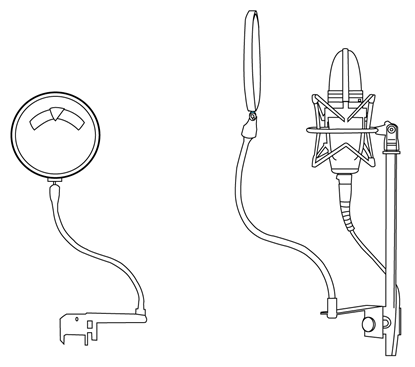

Filtro Pop Integral

A grelha do microfone consiste em 3 camadas de malha separadas que atuam como um filtro pop integral. Isso ajuda a reduzir o ruído do vento e da respiração. Dependendo do artista, uma tela de proteção pop externa ou um para-brisas pode ser necessário ao microfonar vocalistas de perto.

Especificações

Tipo de Cápsula
Condensador de Diafragma Duplo, com Polarização Externa

Padrão Polar
selecionável
Cardióide, Omnidirecional, Bidirecional

Resposta de Frequência
20 a 20.000 Hz

Impedância de Saída
50 Ω

Sensibilidade
tensão de circuito aberto, @ 1 kHz, típica

SPL Máximo
1 kHz a 1% THD ^[2]

Relação Sinal-Ruído ^[3]

Faixa Dinâmica
@ 1 kHz

Nível de Corte
20 Hz a 20 kHz, 1% THD

Auto-Ruído
SPL equivalente, ponderado A, típico

Rejeição de Modo Comum
10 a 100.000 kHz
≥50 dB

Interruptor do Atenuador
-15 dB

Interruptor do Filtro de Baixa Frequência
Plano, –6 dB/oitava abaixo de 115 Hz ou –18 dB/oitava abaixo de 80 Hz

Conector
Áudio profissional de três pinos (XLR), macho, balanceado

Polaridade
A pressão positiva no diafragma produz tensão positiva no pino 2 em relação ao pino 3

Requisitos de Alimentação
Alimentação fantasma de 11–52 V DC ^[4] (IEC-61938) 5,8 mA, máximo

Peso Líquido
492 g (17,4 oz.)

Dimensões

^[1] 1 Pa=94 dB SPL
^[2] THD do pré-amplificador do microfone quando o nível do sinal de entrada aplicado é equivalente à saída da cápsula no SPL especificado
^[3] A relação S/N é a diferença entre 94 dB SPL e SPL equivalente de auto-ruído, ponderado A
^[4] Todas as especificações medidas com uma fonte de alimentação fantasma de 48 Vdc. O microfone funciona com tensões mais baixas, mas com headroom e sensibilidade ligeiramente reduzidos.

ACESSÓRIOS E PEÇAS

Acessórios Fornecidos

Acessórios Opcionais
