Shure KSM137 - Manual do Microfone de Instrumento

Descrição Geral

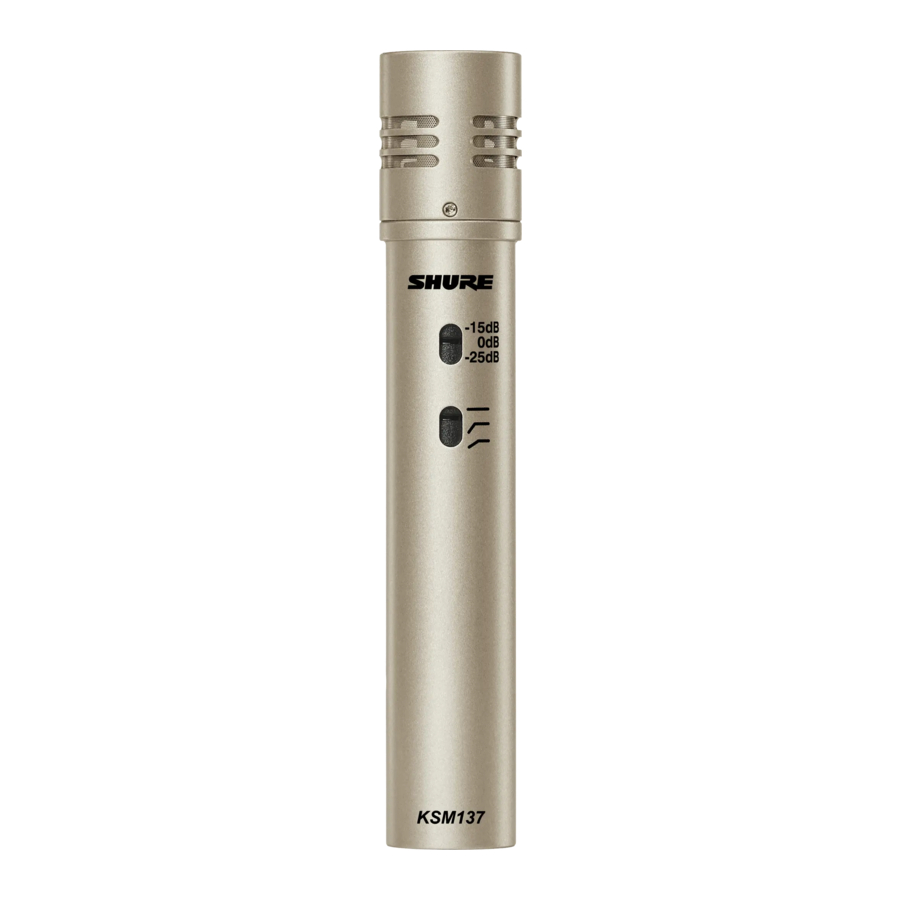

O KSM137 é um microfone condensador de alta qualidade, de endereço final, com um padrão polar cardioide, projetado para gravações de estúdio altamente críticas e produções de som ao vivo. O seu pré-amplificador de Classe A, discreto e sem transformador, proporciona uma captura de som extremamente transparente, e um atenuador comutável de três posições e um filtro de corte de graves permitem o manuseamento de níveis de pressão sonora (SPL) extremamente altos e uma resposta de graves controlada. Versátil, durável e preciso, o KSM137 é um microfone excecional tanto para aplicações ao vivo como em estúdio.

Funcionalidades

• Um padrão polar cardioide altamente consistente
• Diafragma Mylar^® de baixa massa, folheado a ouro de 24 quilates, ultrafino, de 2,5 μm para uma resposta transitória superior
• Pré-amplificador de Classe A, discreto e sem transformador para transparência, resposta transitória extremamente rápida, sem distorção de crossover e distorção harmónica e de intermodulação mínima
• Componentes eletrónicos de alta qualidade, incluindo conectores internos e externos banhados a ouro
• O filtro subsónico elimina o ruído de baixa frequência (inferior a 17 Hz) causado pela vibração mecânica
• Interruptor de atenuação de três posições (0 dB, 15 dB e 25 dB) para lidar com SPLs extremamente altos
• O interruptor de filtro de baixa frequência de três posições reduz o ruído de vibração do suporte e neutraliza o efeito de proximidade

Características de Desempenho

• Resposta polar extremamente uniforme
• Resposta de frequência alargada
• Auto-ruído mínimo
• Reprodução excecional de baixa frequência
• Capaz de suportar SPLs elevados
• Nível de saída elevado
• Sem distorção de crossover
• Rejeição de modo comum superior e supressão de interferência de radiofrequência (RFI)

Variações de Modelo

Este microfone pode ser adquirido como um par estéreo (KSM137/SL STEREO). Além dos acessórios padrão, o par estéreo inclui um adaptador de suporte estéreo (A27M) para montar dois microfones num único suporte.

Aplicações

• Instrumentos de sopro de metal e de madeira
• Orquestras, coros e conjuntos de sopro
• Microfonação suspensa de baterias e instrumentos de percussão
• Microfonação de proximidade de instrumentos acústicos, como piano, guitarra, violinos, bateria e percussão
• Instrumentos de baixa frequência, como contrabaixo e bombo
• Amplificadores de guitarra elétrica e baixo
• Vocais e fala
• Ambiente da sala

Nota: A qualidade do som é fortemente afetada pela localização do microfone e pela acústica da sala. Para obter o melhor som geral para uma aplicação específica, pode ser necessário experimentar a colocação do microfone e os tratamentos da sala.

Requisitos de Alimentação

Este microfone requer alimentação fantasma e funciona melhor com uma fonte de 48 Vdc (IEC-61938). No entanto, funcionará com uma folga e sensibilidade ligeiramente reduzidas com fontes tão baixas quanto 11 Vdc.
A maioria dos misturadores modernos fornece alimentação fantasma. Deve usar um cabo de microfone balanceado: XLR para XLR.

Montagem do Microfone

Use o suporte de microfone fornecido com suportes de chão ou de braço. Visite www.shure.com para obter mais opções de montagem:

• Para reduzir a captação de vibrações mecânicas indesejadas de baixa frequência, use um suporte amortecedor isolante.
• Para aplicações estéreo, use o adaptador de microfone estéreo Shure A27M opcional.

Seleção da Resposta de Baixa Frequência

Um interruptor de três posições na parte de trás do microfone permite ajustar a resposta de baixa frequência. Use o filtro de baixa frequência para reduzir o ruído do vento, o ruído da sala ou o efeito de proximidade.

Resposta plana.
Fornece o som mais natural na maioria das aplicações.

Corte de baixa frequência.
Fornece um corte de 18 dB por oitava a 80 Hz. Ajuda a eliminar o ruído do chão e o ruído da sala de baixa frequência dos sistemas de aquecimento e ar condicionado. Esta configuração também pode ser usada para compensar o efeito de proximidade ou para reduzir as baixas frequências que tornam um instrumento com um som baço ou enlameado.

Rolloff de baixa frequência.
Fornece um filtro de rolloff de 6 dB por oitava a 115 Hz. Use isto para compensar o efeito de proximidade ou para reduzir as baixas frequências que podem tornar um instrumento com um som baço ou enlameado.

Definir Atenuação

O interruptor de atenuação permite reduzir o nível do sinal sem alterar a resposta de frequência. Isto pode impedir que sons extremamente altos sobrecarreguem o circuito do microfone.

0 dB
Para níveis de som "silenciosos" a "normais".

−15 dB
Para uso com fontes de som extremamente altas, como baterias, trompas ou colunas de guitarra altas.

−25 dB
Para uso em proximidade (menos de 10 cm) a fontes de som extremamente altas, como baterias, trompas ou colunas de guitarra altas.

Impedância de Carga

A capacidade máxima de SPL, o nível de corte de saída e a gama dinâmica variam com a impedância de carga de entrada do pré-amplificador ao qual liga o microfone. A Shure recomenda uma impedância de carga de entrada mínima de 1000 Ω. A maioria dos pré-amplificadores de microfone modernos atendem a este requisito. Uma impedância mais alta resulta num melhor desempenho para estas especificações.

Adaptador de Suporte para Par Estéreo

As técnicas de microfonação estéreo dão profundidade e posicionamento espacial às fontes de som para aplicações de transmissão, gravação ou reforço de som. O Shure A27M permite montar dois microfones num único suporte com uma ampla gama de ângulos e separações verticais para uma variedade de configurações estéreo coincidentes e com espaçamento reduzido.

Instalação

1. Ajuste a separação vertical, conforme mostrado.
2. Monte num suporte e prenda os microfones usando adaptadores de suporte de rosca de 5/8"-27.
3. Ajuste o ângulo do microfone usando o botão serrilhado. Use as marcas de referência de 45 graus na parte superior do botão para definir o ângulo desejado.

Técnicas Estéreo

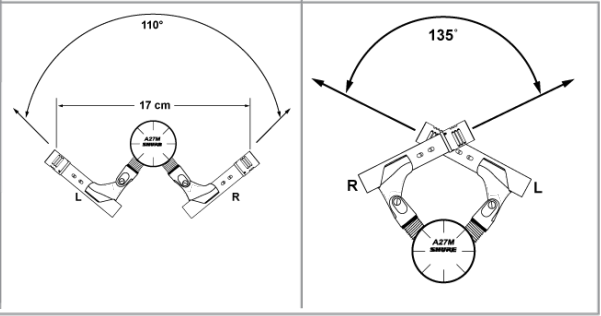

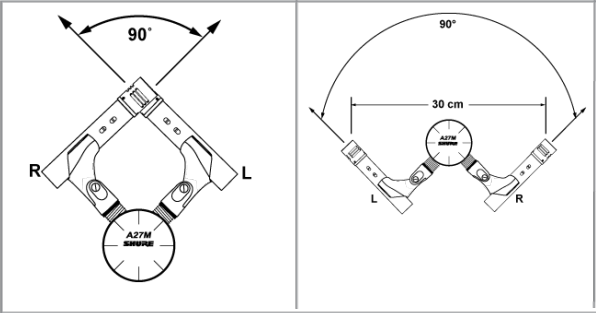

Esta tabela exibe as técnicas estéreo mais comuns. Tenha em mente que a técnica de microfonação é em grande parte uma questão de gosto pessoal; não existe uma posição de microfone "correta". Para obter mais informações, pesquise "Stereo Techniques" ("Técnicas Estéreo") em www.shure.com (www.shure.com/stereo-tech).

Especificações

Tipo de Cápsula
Condensador de eletreto

Padrão Polar
Cardioide

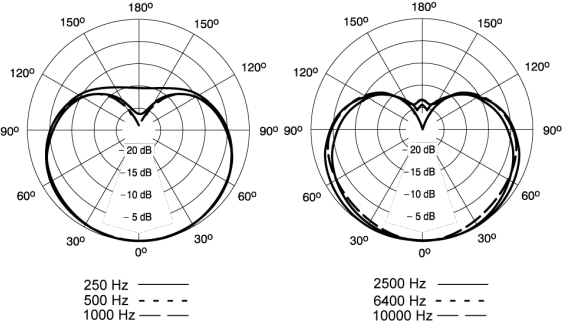

Padrões Polares Típicos

Resposta de Frequência
20 a 20.000 Hz

Resposta de Frequência Típica

Impedância de Saída
150 Ω

Sensibilidade
tensão de circuito aberto, @ 1 kHz, típica
–37 dBV/Pa^[1] (14,1 mV)

SPL Máximo
1 kHz a 1% THD^[2]

Relação Sinal-Ruído^[3]
80 dB

Gama Dinâmica
@ 1 kHz

Nível de Corte
20 Hz a 20 kHz, 1% THD

Auto-Ruído
SPL equivalente, ponderado A, típico
14 dB SPL-A

Rejeição de Modo Comum
10 a 100.000 kHz
≥50 dB

Interruptor de Atenuação
0, -15, -25 dB

Interruptor de Filtro de Baixa Frequência
Plano, –6 dB/oitava abaixo de 115 Hz, ou –18 dB/oitava abaixo de 80 Hz

Conector
Áudio profissional de três pinos (XLR), macho, balanceado

Polaridade
A pressão positiva no diafragma produz tensão positiva no pino 2 em relação ao pino 3

Requisitos de Alimentação
Alimentação fantasma de 11–52 V DC^[4] (IEC-61938)
4,7 mA, máximo

Peso Líquido
100 g (3,5 oz.)

Dimensões Gerais

^[1] 1 Pa=94 dB SPL
^[2] THD do pré-amplificador do microfone quando o nível do sinal de entrada aplicado é equivalente à saída da cápsula no SPL especificado
^[3] A relação S/N é a diferença entre 94 dB SPL e SPL equivalente de auto-ruído, ponderado A
^[4] Todas as especificações medidas com uma fonte de alimentação fantasma de 48 Vdc. O microfone funciona com tensões mais baixas, mas com uma folga e sensibilidade ligeiramente reduzidas.

Acessórios

Acessórios Fornecidos

Acessórios Opcionais

Nota: Apenas estéreo KSM137/SL.
