Shure KSM11 - Manual da Cápsula de Microfone Sem Fio

Descrição Geral

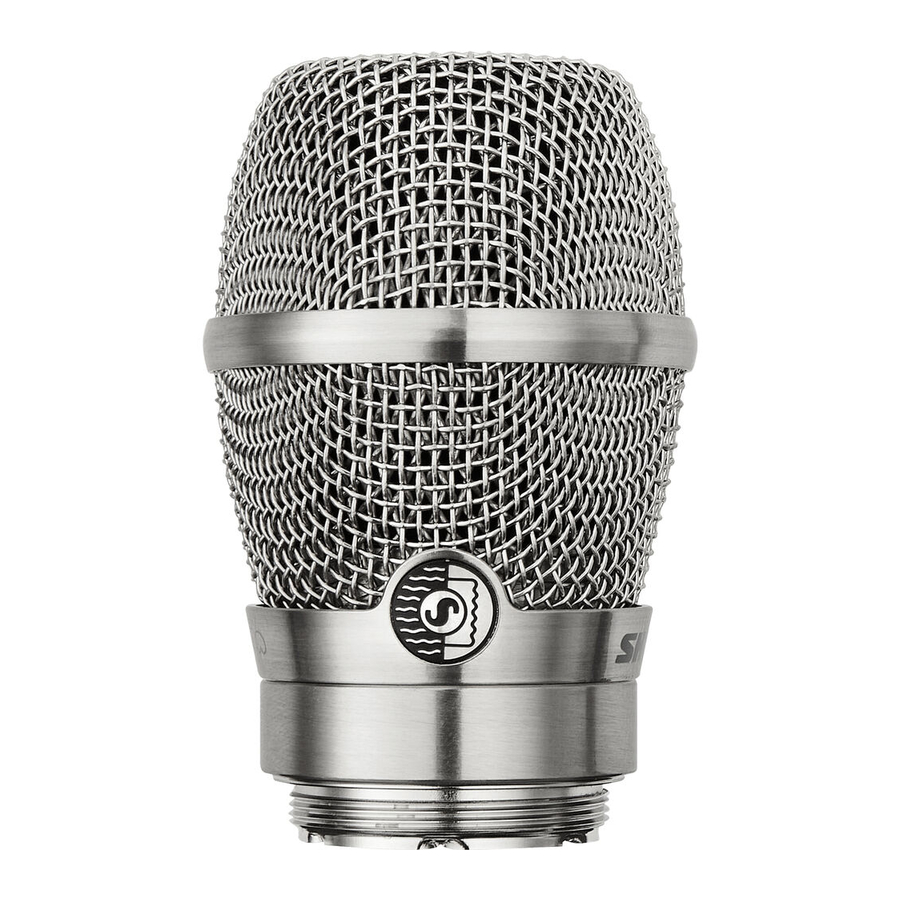

A cápsula de microfone vocal sem fio Shure KSM11 é especificamente otimizada para proteger e apresentar com mais precisão os vocais dos artistas em produções de som ao vivo sem fio digitais modernas. À medida que os palcos têm transitado para uma adoção mais completa da tecnologia digital, a Shure desenvolveu o KSM11 para tirar partido do aumento da linearidade e do controlo possibilitados por esta transição. Apresentando um design de condensador cardioide premium, o KSM11 oferece uma rejeição fora do eixo quase perfeita e uma resposta polar altamente consistente a partir de uma combinação habilmente elaborada de tecnologia de transdutor e montagem anti-choque. O resultado é uma combinação elegante e natural de clareza de baixos e médios e detalhes essenciais de alta qualidade, projetada especificamente para aplicações sem fio de alto nível, incluindo apresentações ao vivo, gravação de eventos ao vivo e streaming premium.

Recursos

• Cápsula de condensador sem fio proprietária que utiliza um diafragma de ouro de ¾" e eletrónica premium para uma faixa dinâmica e resposta a transientes excecionais.
• O padrão polar cardioide profundo e altamente consistente reduz a distorção de fase fora do eixo para uma reprodução vocal com foco impecável para fornecer uma resposta de baixa frequência rica e completa, médios lineares e transparentes e detalhes naturais de alta qualidade.
• Design simplificado para uma pegada geral da cápsula menor e mais leve.
• Sistema de isolamento suspenso avançado para ruído de manuseio virtualmente zero.
• Grelha de aço endurecido resistente a amassados com filtragem pop de redução de plosivas de 3 estágios para vocais consistentes e sem artefatos.
• Disponível em acabamento preto ou níquel escovado para uso com transmissores sem fio portáteis Shure compatíveis.

Configuração e Compatibilidade

Para usar a cápsula de microfone KSM11, enrosque-a num transmissor sem fio ou cabo com fio compatível.

O KSM11 é compatível com todos os transmissores portáteis Shure com cápsulas removíveis. Também é compatível com o acessório XLR de cabo com fio Shure VPH, permitindo que o KSM11 seja usado em conexões XLR típicas.

Variações de Modelo

A cápsula de microfone KSM11 está disponível em acabamento preto ou níquel escovado. Pode ser adquirido como parte de um sistema sem fio Shure ou como uma atualização para um transmissor portátil sem fio existente.

RPW192: Cápsula de condensador KSM11 com acabamento preto.

RPW194: Cápsula de condensador KSM11 com acabamento em níquel escovado.

Acessórios e Peças

Acessórios Opcionais

Peças de Reposição

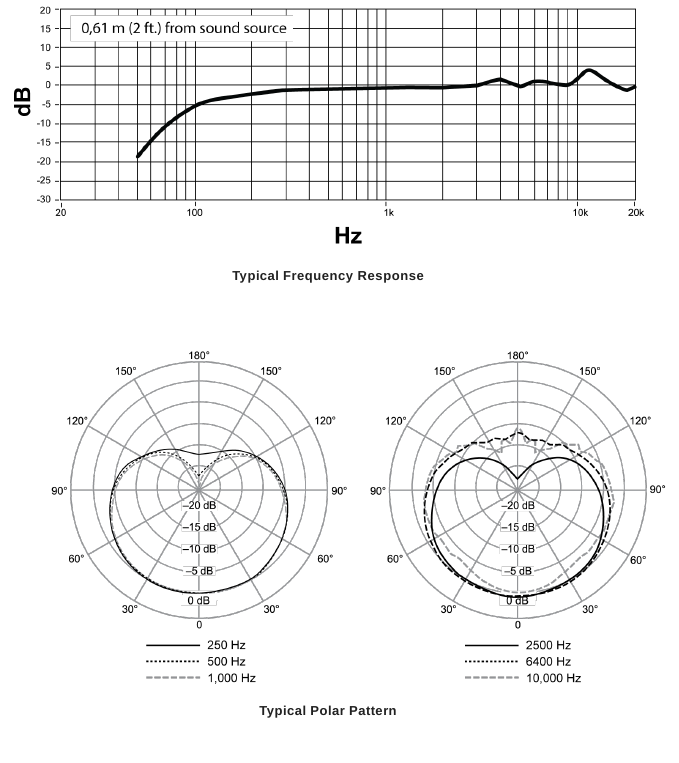

Especificações

As especificações foram calculadas usando um cartucho KSM11 com transmissores portáteis sem fio digitais Shure. Elas podem variar ligeiramente dependendo do transmissor usado.

Tipo
Condensador de eletreto

Padrão Polar
Cardioide

Resposta de Frequência
50 a 20.000 Hz

Impedância de Saída (1 kHz)
250 Ω com 5 VCC

Sensibilidade
a 1kHz, tensão de circuito aberto -46,5 dBV/Pa
1 Pa=94 dB SPL

SPL Máximo
151 dBSPL com 5 VCC

Relação Sinal-Ruído
71,5 dB
A relação S/N é a diferença entre 94 dB SPL e SPL equivalente de ruído próprio, ponderado A

Faixa Dinâmica
128,5 dB com 5 VCC

Nível de Clipping
10 dBV com 5 VCC

Ruído Próprio
22,5 dBSPL típico, SPL equivalente, ponderado A

Polaridade
A pressão positiva no diafragma produz tensão positiva no transmissor em relação ao terra

Requisitos de Alimentação
Polarização de 5 volts do transmissor Shure

Peso
150 g (5,3 oz.)

Caixa
Alumínio e grelha de aço

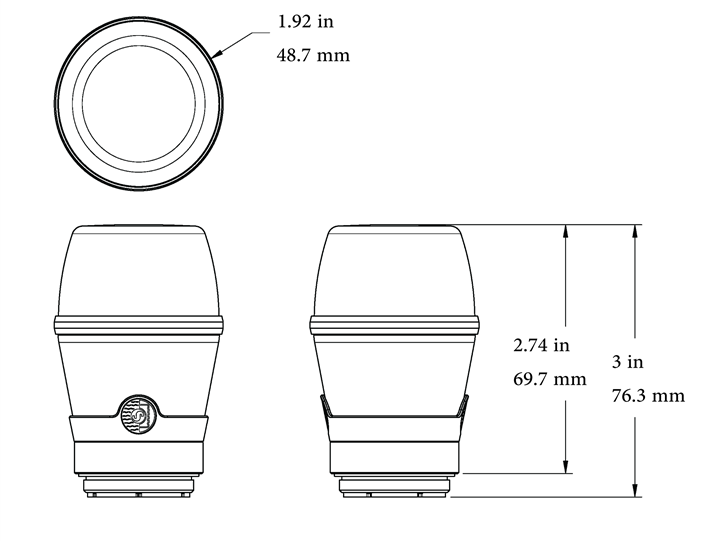

Dimensões

PRECAUÇÕES DE SEGURANÇA

Antes de usar este produto, leia e guarde os avisos e instruções de segurança anexos.

Ignorar estes avisos pode causar ferimentos graves ou morte como resultado de operação incorreta.
Se água ou outros objetos estranhos entrarem no interior do dispositivo, pode resultar em incêndio ou choque elétrico.
Não tente modificar este produto. Fazer isso pode resultar em ferimentos pessoais e/ou falha do produto.

Ignorar estas precauções pode causar ferimentos moderados ou danos materiais como resultado de operação incorreta.
Nunca desmonte ou modifique o dispositivo, pois podem ocorrer falhas.
Não o sujeite a força extrema e não puxe o cabo, pois podem ocorrer falhas.
Mantenha o microfone seco e evite a exposição a temperaturas e humidade extremas.
