Manual do Microfone Vocal Shure KSM8

Introdução

Mais de 90 anos de experiência em áudio contribuíram para tornar este um dos melhores microfones disponíveis.
Se tiver alguma questão que não seja respondida neste guia, entre em contacto com a Shure Applications
Engineering pelo número 847-600-8440, de segunda a sexta-feira, das 8:00 às 16:30, CST. Na Europa, ligue para 49-7262-92490. Na Ásia, ligue para 852-2893-4290. O nosso endereço web é www.shure.com.

Descrição Geral

O Microfone Shure KSM8 Dualdyne™ é o primeiro microfone dinâmico de dupla membrana portátil do mundo, concebido para aplicações vocais profissionais em ambientes de som ao vivo e de estúdio. A Shure elevou a tecnologia e o desempenho dos microfones dinâmicos a um novo nível inovador com o desenvolvimento do KSM8 Dualdyne premium. Ao atingir um nível de saída superior, minimizando ao mesmo tempo o efeito de proximidade a um grau inigualável, o microfone fornece um sinal limpo, ricamente detalhado, com o mínimo de feedback. Com fabrico de última geração a partir de componentes superiores, cada KSM8 Dualdyne é meticulosamente fabricado e testado para manter os padrões de qualidade da construção Shure de classe mundial, mesmo nos ambientes ao vivo mais exigentes.

Variações do Modelo

O microfone KSM8 está disponível em preto ou com acabamento em níquel escovado. Também pode ser adquirido como parte de um sistema sem fios Shure ou como uma atualização para um transmissor portátil sem fios existente.

KSM8/B: Microfone dinâmico de dupla membrana superior com acabamento em preto.
KSM8/N: Microfone dinâmico de dupla membrana superior com acabamento em níquel escovado.

Funcionalidades

Este cartucho de dupla membrana oferece maior consistência em todo o espectro de frequências à medida que a distância entre o microfone e a fonte se altera. Esta tecnologia revolucionária oferece os seguintes benefícios:

• Efeito de proximidade reduzido
• Graves limpos e naturais
• Resposta suave de alta frequência sem um pico de presença pronunciado
• Distância de trabalho aumentada

Componentes Premium

O KSM8 oferece resultados excecionais e resiste aos rigores da utilização diária nos ambientes de som ao vivo mais exigentes.

• O avançado amortecedor pneumático interno e o Sistema de Estabilização da Membrana (DSS™ com patente pendente) funcionam em conjunto para evitar ruídos de manuseamento
• O verdadeiro padrão cardioide evita o feedback e fornece uma resposta fora do eixo consistente
• Grelha endurecida e resistente a amolgadelas, revestida com tecido hidrofóbico que rejeita a humidade, bem como as oclusivas, para anos de utilização de alta qualidade

Cuidados e Manutenção

A grelha do KSM8 é revestida com um tecido hidrofóbico permanentemente fixo. O utilizador não deve tentar remover ou substituir este revestimento. O exterior da grelha pode ser limpo utilizando suavemente água morna com sabão e uma escova de dentes macia.

Se a grelha ficar danificada ou deformada, entre em contacto com o Departamento de Assistência da Shure para obter uma substituição.

Rodar o cartucho no amortecedor ou tocar na segunda membrana pode resultar em danos permanentes no microfone e pode resultar numa alteração indesejável na resposta de frequência. Não existem peças no interior que possam ser reparadas pelo utilizador.

Aplicações

O KSM8 Dualdyne foi concebido para se destacar como um microfone vocal, resistindo ao mesmo tempo à punição do reforço de som ao vivo profissional, mas também pode ser utilizado para captar outras fontes. Para obter informações sobre a utilização e as aplicações do microfone ou para uma análise mais abrangente da tecnologia por detrás do microfone, visite www.shure.com para obter publicações educativas sobre estes e outros tópicos:

• Técnicas de microfone para reforço de som ao vivo
• Técnicas de microfone para gravação
• Efeito de proximidade

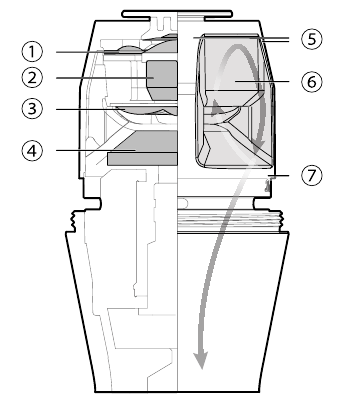

O Cartucho Shure Dualdyne™

O Cartucho KSM8 Dualdyne™ utiliza um sistema de fluxo de ar de entrada lateral invertido. O som entra no microfone através das entradas laterais e passa através da segunda membrana traseira antes de atingir a membrana frontal. Ao utilizar a segunda membrana na rede de resistência, as baixas frequências são parcialmente bloqueadas de entrar no cartucho, resultando numa resposta natural de graves com efeito de proximidade controlado e sem perda de clareza.

1. Membrana Frontal
2. Íman
3. Membrana Traseira
4. Cavidade 2
5. Canais de Som
6. Cavidade 1
7. Entrada de Som Lateral

Efeito de Proximidade Reduzido

Com os microfones tradicionais, a resposta de baixa frequência aumenta à medida que o artista se aproxima do microfone. Um forte pico de presença centrado em torno de 4 a 5 kHz é utilizado para contrariar o aumento dos graves.

O microfone de dupla membrana reduz significativamente o efeito de proximidade e a resposta de baixa frequência permanece consistente com a distância. Isto proporciona uma resposta mais natural em toda a gama vocal, eliminando a necessidade de um forte pico de presença.

membrana única

dupla membrana

Distância de Trabalho
Dinâmico tradicional microfone	0 a 2,5 cm	2,5 a 7,6 cm	7,6 a 15,2 cm
	Graves aumentados	Equilibrado	Graves diminuídos
KSM8	Equilibrado

Distância de Trabalho Aumentada

Os microfones tradicionais confinam o artista a uma distância específica do microfone. Devem manter esta distância para evitar variações no tom.
A resposta equilibrada do microfone de dupla membrana permite que o artista se mova mais livremente sem afetar a qualidade do som.

Menos Processamento de Sinal Necessário

Os engenheiros de som ao vivo utilizam frequentemente o processamento de sinal, como a equalização, para mitigar tanto o efeito de proximidade dos microfones tradicionais como para compensar a técnica inadequada do microfone (como quando um artista cobre a grelha com a mão).

O microfone de dupla membrana oferece uma resposta mais suave em toda a gama vocal e é menos suscetível ao manuseamento inadequado do microfone, exigindo menos processamento de sinal corretivo e resultando num som mais natural.

Linearidade Excecional Fora do Eixo

Quando fontes indesejadas fora do eixo se infiltram nos microfones vocais, podem degradar a coerência de fase e comprometer a qualidade da fonte. O KSM8 proporciona maior imunidade a estes problemas, devido à resposta polar linear em todo o espectro de frequências.

Design e Construção

O design mecânico do KSM8 oferece avanços que beneficiam o desempenho e a estética do microfone.

Tecnologia Avançada de Amortecedor Pneumático

O Sistema de Estabilização da Membrana (DSS™) funciona com o amortecedor pneumático de bombeamento para isolar e suspender o cartucho, reduzindo o ruído de manuseamento. Além de diminuir o movimento indesejado, o pistão móvel e as cavidades internas foram precisamente concebidos para estabilizar a membrana em meio à vibração mecânica. Os engenheiros da Shure patentearam originalmente esta tecnologia há mais de 50 anos, e a Shure é o único fabricante de microfones a implementá-la com sucesso.

Design Inovador de Grelha Endurecida

A grelha exterior foi temperada para proporcionar anos de resistência a amolgadelas. O interior da grelha é revestido com um tecido hidrofóbico. Este tecido resistente à humidade protege o cartucho, proporcionando ao mesmo tempo uma proteção superior contra estalos, garantindo anos de usabilidade e durabilidade.

Acessórios

Acessórios Fornecidos

Acessórios Opcionais

Peças de Substituição

Especificações

Tipo
Dinâmico de Dupla Membrana (bobina móvel)

Resposta de Frequência
40 a 16.000 Hz

Padrão Polar
Cardioide

Impedância de Saída
300 Ω

Sensibilidade
a 1 kHz, tensão de circuito aberto
-51,5 dBV/Pa[1] (1,85 mV)

Polaridade
A pressão positiva na membrana produz tensão positiva no pino 2 em relação ao pino 3

Peso Líquido
330 g (11,64 oz.)

Conector
Áudio profissional de três pinos (XLR), macho

Invólucro
Alumínio Fundido com Acabamento em Tinta ou Níquel Escovado
^[1] 1 Pa=94 dB SPL

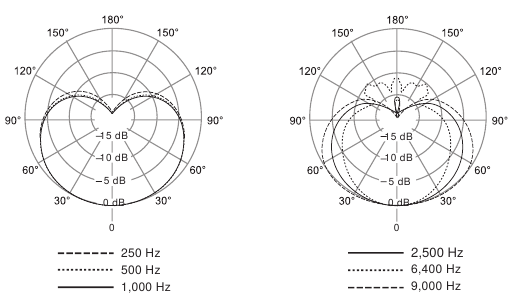

Padrão Polar

Resposta de Frequência

Dimensões
