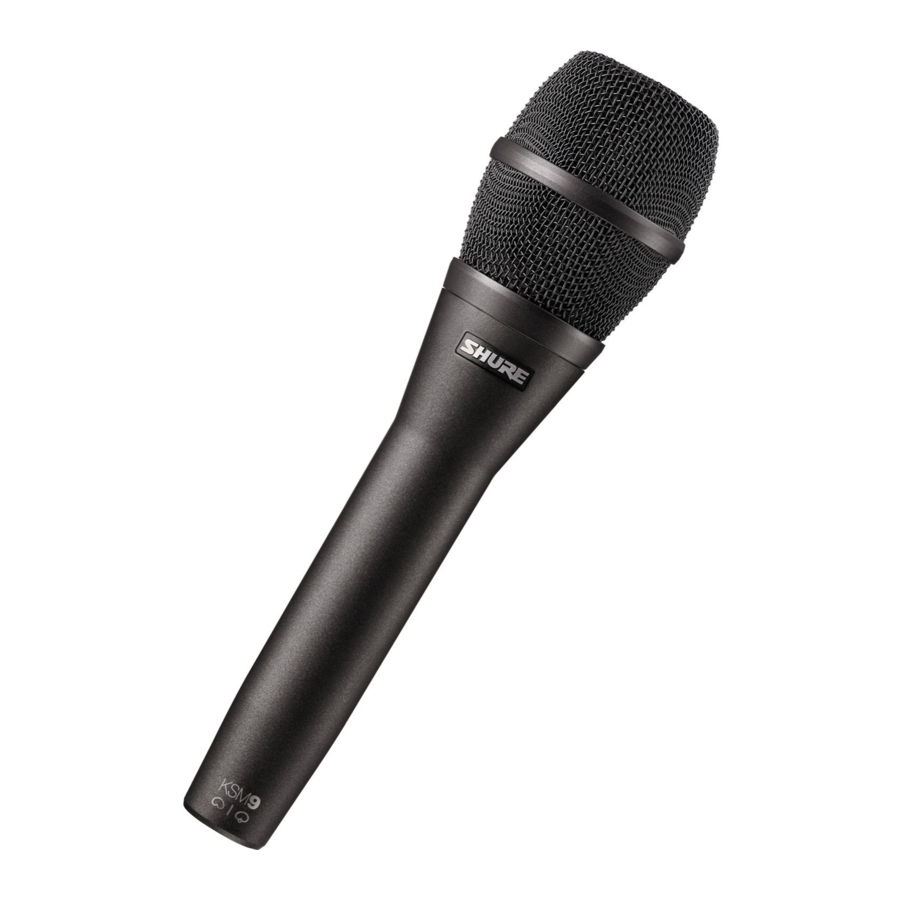

Manual do Microfone Vocal de Mão Shure KSM9

Descrição Geral

Em consonância com a lendária inovação dos microfones Shure, o KSM9 é o primeiro condensador de mão com diafragmas duplos e padrões polares variáveis. Como um microfone vocal premium, o KSM9 captura a subtileza vocal com detalhes extraordinários para fornecer articulação clara, flexibilidade funcional e reprodução vocal precisa para apresentações ao vivo. A circuitaria do pré-amplificador Classe A sem transformador e os diafragmas duplos revestidos a ouro capturam um som transparente, revelando todas as nuances e subtilezas numa performance vocal. O KSM9 usa um sistema de suspensão anti-choque avançado para eliminar virtualmente o ruído de manuseamento, mesmo nos ambientes ao vivo mais exigentes.

Funcionalidades

• Diafragmas duplos de 3/4" revestidos a ouro e de baixa massa Mylar^® fornecem resposta de frequência superior e controlo de proximidade
• Padrões polares duplos (cardioide e supercardioide) para máxima flexibilidade numa ampla variedade de aplicações de desempenho
• Pré-amplificador Classe A, discreto e sem transformador para transparência, resposta transiente extremamente rápida e sem distorção de crossover, minimizando as distorções harmónicas e de intermodulação
• Sistema de suspensão anti-choque avançado que isola o cartucho do ruído de manuseamento e do suporte
• O filtro subsónico elimina o ruído de vibração mecânica abaixo de 17 Hz
• Componentes eletrónicos premium, incluindo conectores internos e externos banhados a ouro
• Grelha de proteção "pop" integrada de três estágios reduz as oclusivas, o vento e outros ruídos de respiração

Características de Desempenho

• Resposta polar extremamente uniforme
• Resposta de frequência estendida
• Auto-ruído mínimo
• Reprodução excecional de baixa frequência
• Capaz de suportar altos SPLs
• Alto nível de saída
• Sem distorção de crossover
• Rejeição de modo comum superior e supressão de interferência de radiofrequência (RFI)

Variações de Modelo

A série KSM9 consiste em dois modelos com padrões polares únicos e comutáveis e uma variedade de acabamentos.

KSM9HS: Apresenta padrões polares hipercardioide e subcardioide com um acabamento preto.

KSM9: Apresenta padrões polares cardioide e supercardioide com um acabamento cinza-carvão ou champanhe.

Aplicações

O KSM9 foi projetado para capturar e controlar as nuances sónicas detalhadas do desempenho crítico em estúdio, enquanto suporta a exigência do reforço de som profissional ao vivo. A resposta de frequência dos dois padrões é quase idêntica, permitindo que os artistas se adaptem facilmente a qualquer local.

O padrão de captação cardioide é ideal em apresentações ao vivo para músicos com monitores intra-auriculares, fornecendo um som quente e completo. Esta configuração fornece excelente ganho antes do feedback, com coloração mínima fora do eixo.

O padrão de captação supercardioide fornece o máximo de isolamento de som e é ideal para aplicações em que existem altos níveis de ruído ambiente ou onde vários instrumentos ou vocalistas estão próximos.

Operação

Efeito de Proximidade

Os microfones direcionais aumentam progressivamente as frequências graves à medida que o microfone é colocado mais perto da fonte. Este fenómeno, conhecido como efeito de proximidade, pode ser usado para criar um som mais quente e poderoso. No entanto, geralmente exige que o vocalista mantenha uma distância consistente do microfone para evitar alterar a resposta de baixa frequência.

O design de diafragma duplo do KSM9 ajuda a controlar e minimizar o efeito de proximidade, resultando numa resposta de baixa frequência mais uniforme. Isso permite que o artista se mova para mais perto ou mais longe do microfone com alterações mínimas na qualidade do som.

Selecionando um Padrão Polar

Cardioide: Captura o som diretamente em frente ao microfone e tem a maior rejeição de 180 graus em direção à parte traseira. Um padrão cardioide tem um ângulo de cobertura mais amplo, resultando num aumento da captação fora do eixo. Este é o padrão mais comum em gravações de estúdio e aplicações de som ao vivo.

Supercardioide: Captura o som diretamente em frente ao microfone e tem a maior rejeição de som em pontos de 120 graus em direção à parte traseira do microfone. Um padrão supercardioide tem um ângulo de cobertura mais estreito de 115 graus, resultando num aumento da rejeição fora do eixo. Este padrão é ideal para ambientes ruidosos ou aplicações quando as fontes de som estão muito próximas.

Requisitos de Alimentação

Este microfone requer alimentação fantasma e funciona melhor com uma fonte de 48 V DC (IEC-61938), mas pode operar com fontes tão baixas quanto 11 V DC. A maioria dos mixers modernos fornece alimentação fantasma e requer o uso de um cabo de microfone balanceado: XLR para XLR ou XLR para TRS.

Impedância de Carga

A capacidade máxima de SPL, o nível de corte de saída e a faixa dinâmica variam com a impedância de carga de entrada do pré-amplificador ao qual o microfone está conectado. A Shure recomenda uma impedância de carga de entrada mínima de 1000 Ohms. A maioria dos pré-amplificadores de microfone modernos atendem a este requisito. Uma impedância mais alta resulta num melhor desempenho para estas especificações.

Filtro Pop Integral

A grelha do microfone consiste em 3 camadas de malha separadas que atuam como um filtro pop integral. Isso ajuda a reduzir o ruído do vento e da respiração. Dependendo do artista, uma tela de proteção pop externa ou um para-brisas pode ser necessário ao microfonar vocalistas de perto.

Acessórios e Peças

Acessórios Fornecidos

Acessórios Opcionais

Peças de Reposição

Especificações

^[1] 1 Pa=94 dB SPL

^[2]THD do pré-amplificador do microfone quando o nível do sinal de entrada aplicado é equivalente à saída do cartucho no SPL especificado

^[3]A relação S/N é a diferença entre 94 dB SPL e o SPL equivalente do auto ruído, ponderado A

^[4]Todas as especificações medidas com uma fonte de alimentação fantasma de 48 Vdc. O microfone opera em tensões mais baixas, mas com headroom e sensibilidade ligeiramente reduzidos.
