Manual do Microfone Shure MV5C - Home Office

Descrição Geral

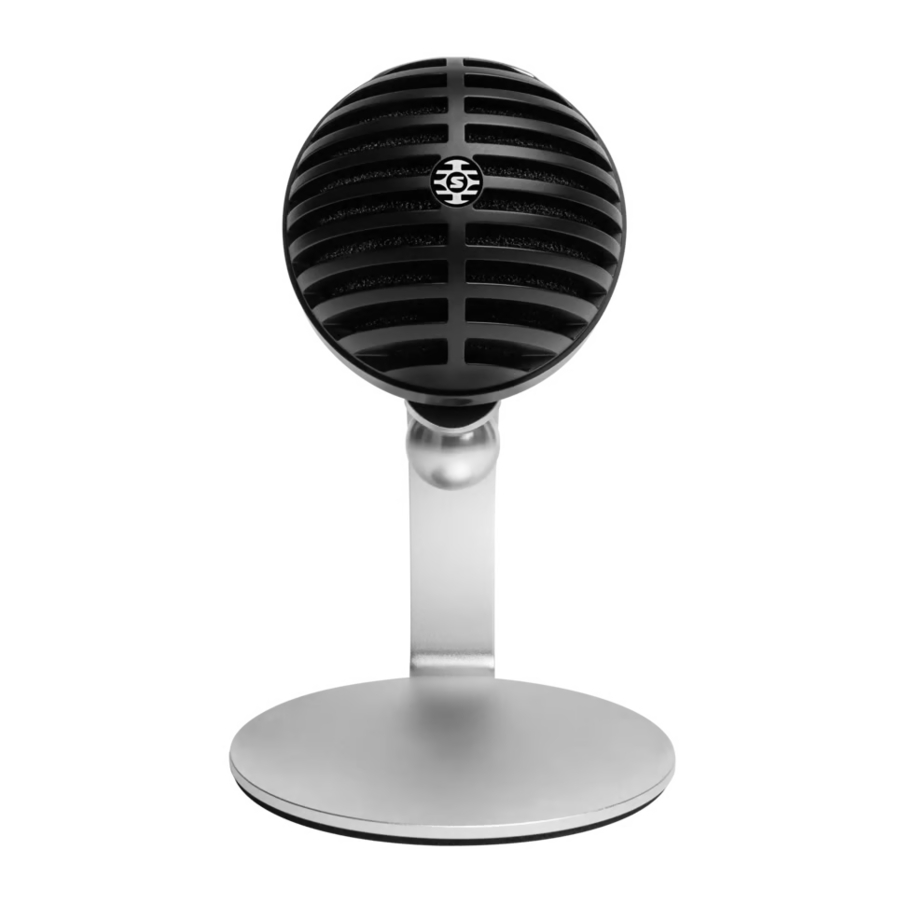

O microfone Shure MV5C conecta-se diretamente a um computador através de uma ligação USB. Ideal para aplicações de conferência, o MV5C apresenta um modo de voz predefinido para uma reprodução vocal nítida.

Funcionalidades

• Design Conveniente e Compacto: Este microfone elegante e durável é montado no suporte de mesa MV5C incluído ou em qualquer suporte com um adaptador de rosca de 1/4".
• Plug and Play: O MV5C torna-se automaticamente o dispositivo de entrada de áudio ativo quando ligado a um computador. A saída de áudio permanecerá nas colunas do computador ou na saída de auscultadores.
• Modos Predefinidos: Minimize o tempo de configuração com o modo DSP predefinido, concebido para ajustar automaticamente o seu ganho, equalização e compressão para aplicações de voz.

Configuração Rápida

1. Ligue o microfone ao seu computador. Utilize o cabo apropriado (USB-A ou USB-C).
   O LED de estado verde central indica uma ligação bem-sucedida.
2. Confirme que o MV5C é o dispositivo de áudio selecionado.
   A maioria dos computadores deteta automaticamente o MV5C e atribui-o como o dispositivo de áudio principal. Se as definições do seu computador forem predefinidas para outro dispositivo, abra o painel de controlo de som e selecione MV5C.
   Nota: Na primeira vez que se ligar ao MV5C, a reprodução de áudio permanecerá atribuída à saída previamente selecionada. Isto significa que o microfone será ativado para entrada de áudio, mas não para saída. A saída de áudio continuará a ser feita através da coluna do computador ou da saída de auscultadores.
3. Mantenha premido o botão MODE (modo) enquanto liga o MV5C para ativar a saída de auscultadores do MV5C.
   A saída de auscultadores do MV5C não está ativada para garantir que a sua reprodução de áudio não é interrompida. No entanto, para ativar a saída de auscultadores do MV5C, mantenha premido o botão MODE (modo) enquanto liga o MV5C. O LED dos auscultadores ficará verde para indicar que a saída de auscultadores está ativa.
4. Prima o botão MODE (modo) para ativar e desativar o modo de voz.
   O modo de voz é uma predefinição de ganho, compressão e EQ concebida para otimizar o tom e a clareza da voz. O LED verde do ícone de voz indica que o modo de voz está ativado.
5. Na sua aplicação de conferência, selecione o MV5C como a fonte de entrada.
   Consulte o guia do utilizador do seu software para obter informações sobre como atribuir fontes de entrada.

Para obter mais informações sobre as opções de monitorização, consulte a secção Opções de Monitorização para o MV5C.

Ligações e Controlos

1. Botão de Seleção de Modo
   Prima para ativar e desativar o modo de voz.
2. Botão Mute (silenciar)
   Prima para silenciar a entrada do microfone. Todos os LEDs do MV5C ficarão vermelhos quando o microfone estiver silenciado.
3. Controlo de Volume dos Auscultadores
   Ajusta o volume dos auscultadores quando a saída de auscultadores do MV5C está ativada.
4. Saída de Auscultadores
   Ligue quaisquer auscultadores com um conector de 3,5 mm (1/8 de polegada).
5. Porta Micro USB
   Utilize o cabo apropriado (USB-A ou USB-C) para ligar o MV5C a um computador.
6. Indicador de Monitorização (LED dos Auscultadores)

   Comportamento do LED	Estado
   Verde	A saída de auscultadores está ativada. A monitorização direta está ligada.
   Vermelho	A saída de auscultadores está ativada. A monitorização direta está desligada.
   Desligado	A saída de auscultadores está desativada.

   Nota: A monitorização direta refere-se à audição da reprodução através da saída de auscultadores do MV5C.

7. Indicador de Estado

   Comportamento do LED	Estado
   Verde	Ligação USB ativa
   Vermelho (todos os 3 LEDs)	Silenciado

8. Modo de Voz
   O indicador LED ilumina-se quando o modo de voz é selecionado.

Modos Predefinidos

Estes modos selecionáveis ajustam as definições de ganho, equalização e dinâmica para realçar as melhores características de som para as suas necessidades de gravação de voz.

Modo	Aplicação	Características
Voz	Utilize para voz ou vocais em aplicações de conferência	Uma mistura de ganho predefinido, compressão e processamento de EQ que otimiza o som da sua voz para clareza. Um de-esser reduz a sibilância (o som áspero que ocorre quando as palavras com um "S" são faladas).
Plano	Adequado para qualquer aplicação	Um sinal completamente não processado (sem definições de equalização ou compressão utilizadas). Adiciona flexibilidade ao processar o áudio após a gravação.

Colocação

Para aplicações de conferência, coloque o MV5C a 30-46 cm (12-18 polegadas) do seu rosto e selecione o modo de voz. Para obter os melhores resultados, coloque o microfone ligeiramente à esquerda ou à direita do seu teclado com o logótipo circular da Shure apontado para a sua boca. Isto orienta corretamente o microfone para uma captação de som ideal.

Ajustar o Nível do Microfone

O nível do microfone (ganho) normalmente não precisa de ser ajustado ao utilizar o microfone com uma plataforma de conferência. No entanto, se ouvir distorção ou o áudio estiver demasiado baixo, ajuste o nível do microfone no painel de controlo de áudio ou som do seu computador.
Tenha o seguinte em mente:

• Defina o nível do microfone antes de ajustar o volume dos auscultadores.
• O volume dos auscultadores não afeta o nível do sinal enviado para o computador.

Ajustar o Nível dos Auscultadores

Ajuste facilmente o nível de monitorização dos auscultadores utilizando o botão giratório do MV5C ao ativar a saída de auscultadores do MV5C.

Aceder ao Painel de Controlo

Windows

1. Abra a janela Definições, selecione Sistema > Som.
2. Selecione Shure MV5C como o seu dispositivo de entrada.
3. Ajuste o ganho utilizando o controlo de deslize Níveis.

Mac^®

1. Em Preferências do Sistema, selecione Som.
2. Selecione o dispositivo Shure MV5C como a sua fonte de Entrada e Saída.
3. Utilize o controlo de deslize Volume de Entrada para ajustar o ganho.

Opções de Monitorização para o MV5C

Ouvir Através da Saída do Computador

Ligue o MV5C ao seu computador utilizando o cabo USB e ouça através das colunas incorporadas do seu computador ou da saída de auscultadores. Se estiver a ouvir a reprodução de áudio do computador, o LED dos auscultadores no MV5C estará desligado porque a saída de auscultadores está desligada.

Ouvir Através da Saída de Auscultadores (Monitorização Direta)

Quando a saída de auscultadores do MV5C está ativada, a tomada de auscultadores fornece uma mistura igual do sinal direto do microfone (a sua voz) e da reprodução de áudio do computador (a sua conferência). Isto permite-lhe ajustar convenientemente o volume dos auscultadores para ambos com um controlo, o botão giratório do MV5C.
Mantenha premido o botão Mode (modo) do MV5C enquanto se liga ao seu computador utilizando o cabo USB. Agora ligue os auscultadores à saída de auscultadores do MV5C para ouvir a reprodução de áudio. Se estiver a ouvir áudio da saída de auscultadores, o LED dos auscultadores no MV5C estará verde.
Para desligar o áudio dos auscultadores, mantenha premido o botão mode (modo) do MV5C. O LED dos auscultadores ficará âmbar.

Dica: Ao ligar o microfone ao seu computador pela primeira vez, certifique-se de que aumenta o nível de volume no painel de controlo de som do computador para um sinal de áudio forte. Em seguida, ajuste o nível dos auscultadores para uma monitorização confortável.

Resolução de Problemas

Nota: Contacte o Serviço de Assistência e Reparação da Shure se continuar a ter algum problema.

Requisitos do Sistema e Compatibilidade

Especificações

Modos DSP (Predefinições)
Voz/Plano

Tipo de Cápsula
Condensador de Eletreto (16 mm)

Padrão Polar
Unidirecional (Cardióide)

Profundidade de Bits
16 bits/24 bits

Taxa de Amostragem
48 kHz

Resposta de Frequência
20 Hz a 20.000 Hz

Intervalo de Ganho Ajustável
0 a +36 dB

Sensibilidade
40 dBFS/Pa a 1 kHz[1] [2}

SPL Máximo
130 dB SPL [2]

Saída de Auscultadores
3,5 mm (1/8')

Requisitos de Alimentação
Alimentado através do conector USB

Atenuação do Interruptor Mute (silenciar)
Sim

Suporte de Montagem
Incluído

Adaptador de Suporte
Rosca de 1/4 de polegada 20 (montagem de tripé padrão)

Invólucro
PC/ABS

Peso Líquido

Dimensões
66 x 67 x 65 mm A x L x P

Dimensões com Suporte
89 x 142 x 97 mm A x L x P

Cabo
Cabo USB-A de 1 m/Cabo USB-C de 1 m

[1] 1 Pa=94 dB SPL
[2] Com Ganho Mínimo, Modo Plano

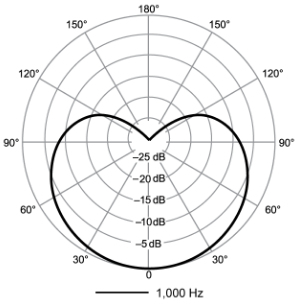

Padrão Polar

Resposta de Frequência

Acessórios

Acessórios Fornecidos
