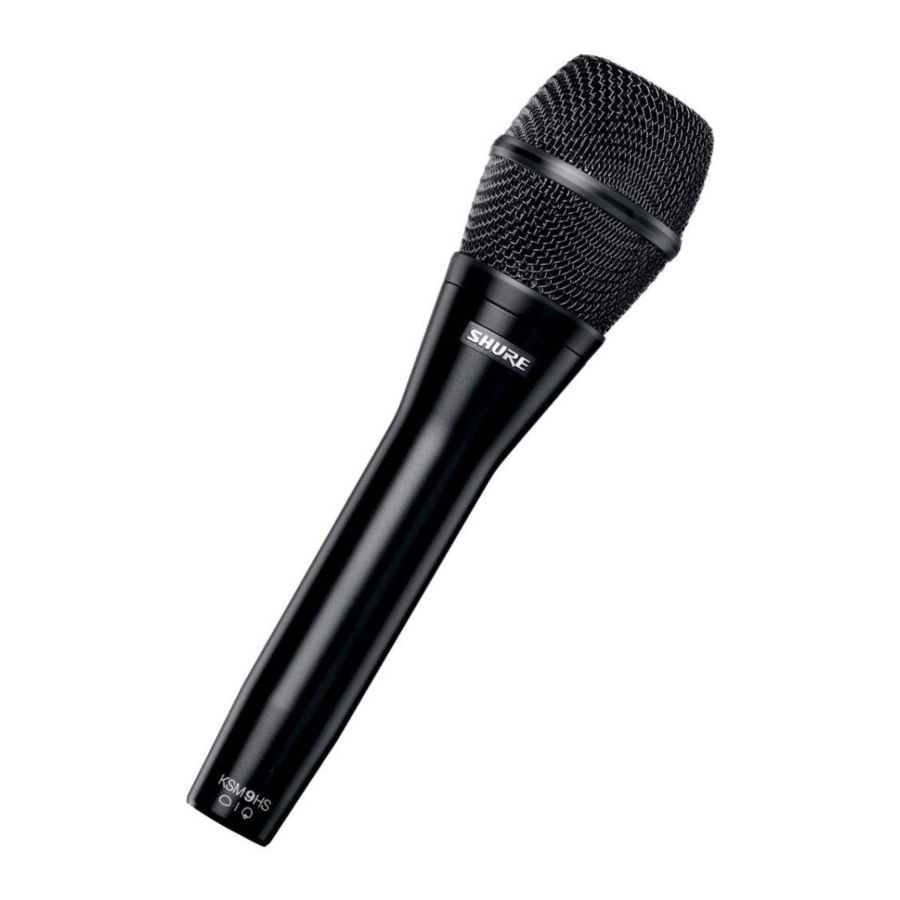

Shure KSM9HS - Manual do Microfone Vocal de Mão

Descrição Geral

Expandindo o sucesso e a inovação do KSM9, o KSM9HS oferece um novo conjunto de padrões polares (hipercardióide e subcardióide) para fornecer a flexibilidade necessária para alcançar resultados ideais em qualquer ambiente. O padrão hipercardióide oferece excelente ganho antes do feedback e uma resposta de frequência de graves focada, enquanto o padrão subcardióide produz um som aberto e natural e reduz ainda mais o efeito de proximidade. Como um microfone vocal premium, o KSM9HS captura a sutileza vocal com detalhes extraordinários para fornecer articulação clara, flexibilidade funcional e reprodução vocal precisa para apresentações ao vivo. O circuito de pré-amplificador Classe A sem transformador e os diafragmas duplos folheados a ouro capturam um som transparente, revelando todas as nuances e sutilezas em uma performance vocal. O KSM9HS usa um sistema de suspensão anti-choque avançado para eliminar virtualmente o ruído de manuseio, mesmo nos ambientes ao vivo mais exigentes.

Recursos

• Diafragmas duplos de Mylar® folheados a ouro de 3/4" de baixa massa fornecem resposta de frequência superior e controle de proximidade
• Padrões polares duplos (hipercardióide e subcardióide) para máxima flexibilidade em uma ampla variedade de aplicações de desempenho
• Pré-amplificador Classe A, discreto, sem transformador para transparência, resposta transiente extremamente rápida e sem distorção de crossover, minimizando a distorção harmônica e de intermodulação
• Sistema de suspensão anti-choque avançado que isola o cartucho do ruído de manuseio e do suporte
• O filtro subsônico elimina o ruído de vibração mecânica abaixo de 17 Hz
• Componentes eletrônicos premium, incluindo conectores internos e externos banhados a ouro
• A grade de proteção 'pop' integrada de três estágios reduz plosivas, vento e outros ruídos de respiração

Características de Desempenho

• Resposta polar extremamente uniforme
• Resposta de frequência estendida
• Auto-ruído mínimo
• Reprodução excepcional de baixa frequência
• Capaz de suportar altos SPLs
• Alto nível de saída
• Sem distorção de crossover
• Rejeição de modo comum superior e supressão de interferência de radiofrequência (RFI)

Variações de Modelo

A série KSM9 consiste em dois modelos com padrões polares exclusivos e comutáveis e uma variedade de acabamentos.

KSM9HS: Possui padrões polares hipercardióide e subcardióide com acabamento preto.

KSM9: Possui padrões polares cardióide e supercardióide com acabamento em cinza carvão ou champanhe.

Aplicações

O KSM9HS captura e controla as nuances sônicas detalhadas de performances de estúdio críticas, enquanto suporta a punição do reforço de som ao vivo profissional.

O padrão de captação hipercardióide oferece excelente rejeição fora do eixo e ganho estendido antes do feedback, tornando-o uma escolha ideal em ambientes ruidosos.

O padrão de captação subcardióide oferece um amplo ângulo de cobertura com rejeição sutil fora do eixo, resultando em um som natural e efeito de proximidade minimizado. O amplo ângulo de cobertura torna este padrão adequado para capturar várias fontes ao mesmo tempo.

Operação

Efeito de Proximidade

Microfones direcionais aumentam progressivamente as frequências graves à medida que o microfone é colocado mais perto da fonte. Este fenômeno, conhecido como efeito de proximidade, pode ser usado para criar um som mais quente e poderoso. No entanto, geralmente requer que o vocalista mantenha uma distância consistente do microfone para evitar alterar a resposta de baixa frequência.

O design de diafragma duplo do KSM9HS ajuda a controlar e minimizar o efeito de proximidade, resultando em uma resposta de baixa frequência mais uniforme. Isso permite que o artista se mova para mais perto ou mais longe do microfone com mudanças mínimas na qualidade do som.

Selecionando um Padrão Polar

Hypercardioid: Use a configuração hipercardióide para evitar feedback e obter o máximo de isolamento em ambientes ruidosos. Este padrão de captação é altamente direcional, com a maior sensibilidade ocorrendo na frente do microfone e a rejeição máxima fora do eixo ocorrendo a 110 graus em direção a cada lado.

Subcardioid: Use a configuração subcardióide para capturar mais características do ambiente e extrair detalhes em ambientes silenciosos. Este padrão de captação é direcional, mas muito mais amplo do que a configuração hipercardióide. A maior sensibilidade ocorre na frente do microfone, enquanto a rejeição máxima ocorre a 180 graus em direção à parte traseira do microfone.

Requisitos de Alimentação

Este microfone requer alimentação fantasma e funciona melhor com uma fonte de 48 V DC (IEC-61938), mas pode operar com fontes de até 11 V DC. A maioria dos mixers modernos^[1] fornece alimentação fantasma e requer o uso de um cabo de microfone balanceado: XLR para XLR ou XLR para TRS.

Impedância de Carga

A capacidade máxima de SPL, o nível de corte de saída e a faixa dinâmica variam com a impedância de carga de entrada do pré-amplificador ao qual o microfone está conectado. A Shure recomenda uma impedância de carga de entrada mínima de 1000 Ohms. A maioria dos pré-amplificadores de microfone modernos atendem a este requisito. Uma impedância mais alta resulta em melhor desempenho para essas especificações.

Filtro Pop Integral

A grade do microfone consiste em 3 camadas de malha separadas que atuam como um filtro pop integral. Isso ajuda a reduzir o ruído do vento e da respiração. Dependendo do artista, uma tela de proteção pop externa ou um protetor de vento pode ser necessário ao microfonar vocalistas de perto.

Especificações

Tipo de Cartucho
Condensador de Eletreto

Padrão Polar
Hipercardióide, Subcardióide (selecionável)

Resposta de Frequência
50 a 20.000 Hz

Impedância de Saída
145 Ω

Sensibilidade
tensão de circuito aberto, @ 1 kHz, típico

Máximo
SPL 1 kHz a 1% THD[2]

Relação Sinal-Ruído[3]

Faixa Dinâmica
@ 1 kHz

Nível de Corte
20 Hz a 20 kHz, 1% THD

Auto-Ruído
SPL equivalente, ponderado A, típico

Rejeição de Modo Comum
20 a 80.000 Hz
≥60 dB

Conector
Áudio profissional de três pinos (XLR), macho, balanceado

Polaridade
A pressão positiva no diafragma produz tensão positiva no pino 2 em relação ao pino 3

Requisitos de Alimentação
Alimentação fantasma de 11 a 52 V DC[4] (IEC-61938) 5,4 mA, típico

Peso Líquido
300 g (10,6 oz.)

Acessórios e Peças

Acessórios Fornecidos

Acessórios Opcionais

Protetor de Vento de Espuma A85WS

Peças de Reposição

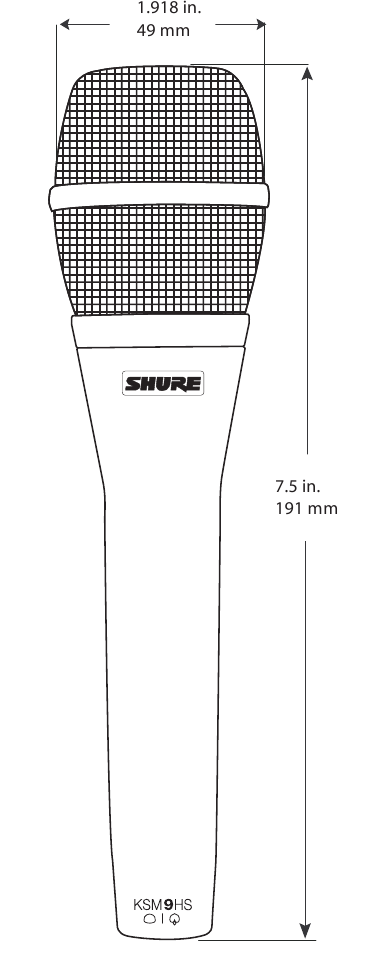

Dimensões

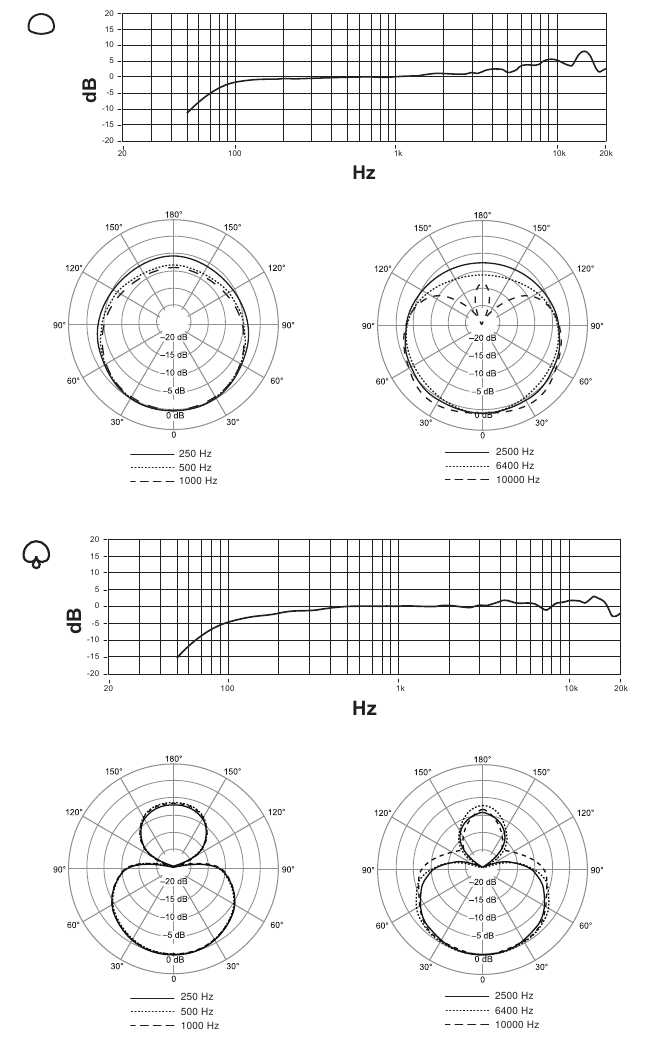

Especificações Específicas
