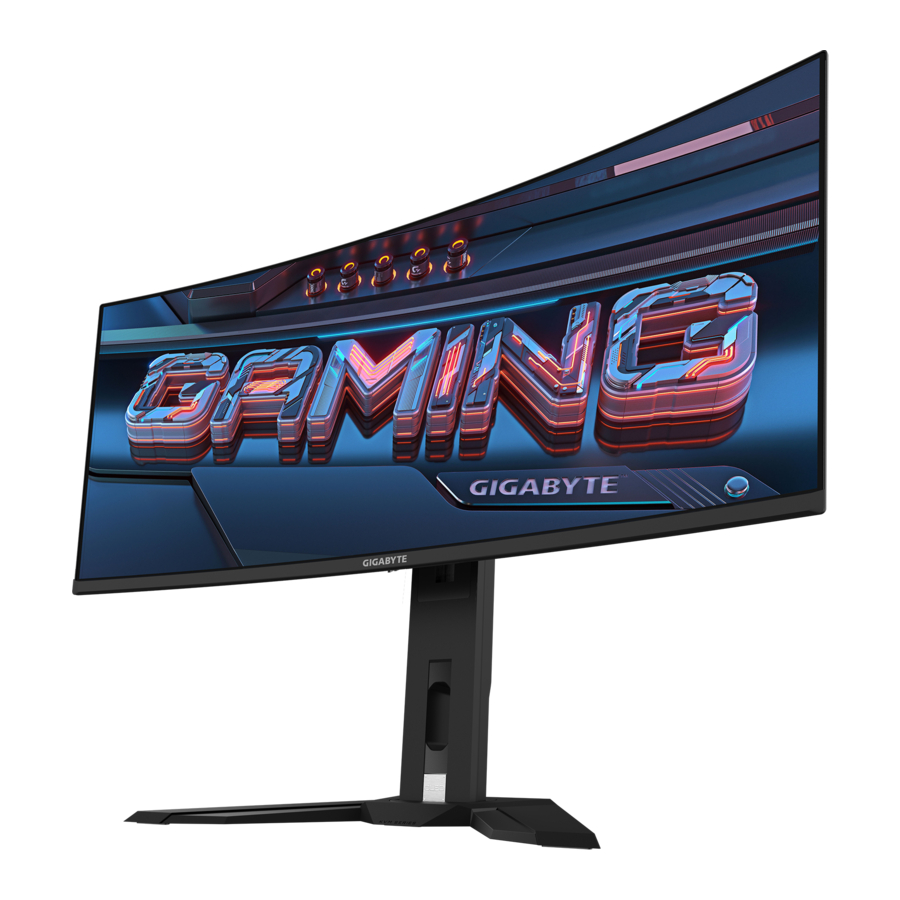

Manual do Gigabyte MO34WQC, MO34WQC2

INTRODUÇÃO

Conteúdo da embalagem

Os seguintes itens vêm com a sua embalagem. Se algum deles estiver em falta, contacte o seu revendedor local.

Nota:
Guarde a embalagem e os materiais de embalagem para um possível transporte do monitor.

Remover a película protetora do ecrã com a lingueta de remoção

Instruções sobre a utilização da lingueta de remoção:

1. A lingueta de remoção está localizada conforme indicado pela seta vermelha na imagem abaixo.

2. Remova a película protetora do ecrã na direção indicada pela seta vermelha na imagem abaixo.
   Nota: Para evitar danos no ecrã, evite usar as unhas ou quaisquer objetos afiados para remover a película protetora. Em vez disso, use fita adesiva para levantar e remover a película protetora.


Visão geral do produto

Vista frontal

1. Botão de controlo
2. LED de alimentação
3. Interruptor KVM
4. Interruptor tático

Vista traseira

1. Jack AC IN
2. Portas HDMI (x2)
3. DisplayPort
4. Porta USB Type-C
5. Porta USB upstream
6. Portas USB 3.2 (x2)
7. Jack do microfone
8. Jack dos auscultadores

Preparar a sua unidade para montagem na parede

Nota: Use apenas um kit de montagem na parede compatível com VESA de 100 x 100 mm para montar o monitor na parede. Consulte o guia de instalação incluído no kit de suporte de montagem na parede. Quantidade e tamanho do parafuso de montagem VESA: mínimo de 4 x M4 x 10 mm.

UTILIZAR O DISPOSITIVO

Ligar/Desligar a Alimentação

Ligar a alimentação

1. Ligue uma extremidade do cabo de alimentação ao jack AC IN na parte traseira do monitor.
2. Ligue a outra extremidade do cabo de alimentação a uma tomada elétrica.
3. Prima o botão Control para ligar o monitor. O LED de alimentação acender-se-á a branco, indicando que o monitor está pronto a usar.


Desligar a alimentação
Prima o botão Control durante 2 segundos para desligar o monitor.
Nota: Quando o menu Main aparecer no ecrã, também pode desligar o monitor movendo o botão Control para baixo ( ) e selecionando "Power Off" (Desligar). Consulte a secção "Guia das Teclas de Função".

Selecionar a Fonte de Entrada

1. Mova o botão Control para a direita ( ) para entrar no menu Input.
2. Mova o botão Control para cima/baixo ( ) para selecionar a fonte de entrada pretendida. Em seguida, prima o botão Control para confirmar.

OPERAÇÕES

Menu de Mudança Rápida

Por predefinição, o botão Control foi atribuído com a função específica.

Nota: Para alterar as funções predefinidas, consulte a secção "Mudança Rápida".

Para aceder às funções de Mudança Rápida, faça o seguinte:

• Mova o botão Control para cima () para entrar no menu Black Equalizer.
  Mova o botão Control para cima/baixo () para ajustar a definição e prima o botão Control para confirmar.

• Mova o botão Control para baixo () para entrar no menu Picture Mode.
  Mova o botão Control para cima/baixo () para selecionar a opção pretendida e prima o botão Control para confirmar.

• Mova o botão Control para a esquerda () para entrar no menu Volume.
  Mova o botão Control para cima/baixo () para selecionar o volume pretendido e prima o botão Control para confirmar.

• Mova o botão Control para a direita () para entrar no menu Input. Consulte a secção "Selecionar a Fonte de Entrada".

Nota: Para fechar o menu Quick Switch, mova o botão Control para a esquerda ().

Guia da Tecla de Função

• Prima o botão Control para apresentar o menu Principal.
  Em seguida, utilize o botão Control (para cima/baixo/esquerda/direita) para selecionar uma página de função e configurar as definições relacionadas.


OLED Care

• Quando o menu Main é apresentado no ecrã, mova o botão Control para a esquerda () para entrar no menu OLED Care.

• Status: Mostra o estado atual do ecrã, como o tempo de utilização do ecrã e o estado de execução da função Pixel Clean.
• Settings: Configure as funções de OLED Care conforme abaixo.
  • Pixel Clean: Quando o monitor é utilizado durante mais de 4 horas, é recomendado iniciar este processo para limpar e atualizar o ecrã OLED de compensação de píxeis.
  • Static Control: Reduz o brilho do ecrã quando a imagem permanece estática.
  • Pixel Shift: Move o conteúdo do ecrã por píxeis para evitar a retenção de imagens estáticas.
  • APL Stabilize: Ajusta o brilho do ecrã para estabilizar o Nível Médio de Imagem (APL).
  • Sub-Logo Dim: Reduz o brilho da barra de tarefas e dos logótipos estáticos para evitar a retenção de imagens.
  • Corner Dim: Reduz o brilho nos quatro cantos do ecrã.
  • Reset Settings: Repõe todas as funções de OLED Care para o padrão.

Game Assist

• Quando o menu Main é apresentado no ecrã, mova o botão Control para a direita () para entrar no menu Game Assist.

• GAME INFO: Ative/Desative as informações de jogo apresentadas no ecrã.
• Crosshair: Selecione o tipo de mira para ajudar a apontar.
• Tactical Switch: Configure as funções do botão Tactical Switch.
  • Resolution Switch (predefinição): Ajuste o tamanho do ecrã e a resolução para as opções especificadas.
    Nota: Feche a aplicação de ecrã inteiro antes de ativar o Resolution Switch (mudança de resolução).
  • Function: Selecione outras funcionalidades para Tactical Switch. (Apenas uma função pode ser selecionada de cada vez.)
• Eagle Eye: Ative/Desative uma janela que pode ampliar uma área específica do ecrã e ajustar as definições relacionadas.
• Dashboard: Ative/Desative as informações do sistema do PC apresentadas no ecrã.
  Nota: A instalação de software oficial e uma ligação USB entre o monitor e o PC são necessárias.
• Display Alignment: Mostra as linhas de alinhamento para ajudar nas definições de vários monitores.

Configurar as Definições do Dispositivo

Quando o botão Main Control para cima () para entrar no menu Settings (Definições).

Gaming

Configure as definições relacionadas com o jogo.

Item	Description
Black Equalizer	Ajuste a visibilidade das áreas escuras na imagem para melhorar os detalhes e melhorar a visibilidade em cenas escuras.
Super Resolution	Melhore a qualidade geral da imagem para fornecer visuais detalhados mais nítidos.
Display Mode	Selecione a proporção do ecrã. Nota: Esta opção não é compatível com as funções AMD FreeSync Premium Pro e PIP/PBP.
AMD FreeSync Premium Pro	Ative/Desative o recebimento do sinal FreeSync.

Imagem

Configure as definições relacionadas com a imagem.

Item	Description
Picture	Selecione diferentes definições predefinidas para otimizar a apresentação visual com base no tipo de conteúdo ou personalize as preferências pessoais.

Nota: O Monitor utiliza um painel Low Blue Light e o modo de imagem "Standard" (Brilho: 85%, Contraste: 50%, Temperatura da Cor: Normal) está em conformidade com a Certificação TÜV Rheinland Hardware Low Blue Light.

Ecrã

Configure as definições relacionadas com o ecrã.

Item	Description
Input	Selecione a fonte de entrada.
KVM	Configure as funções KVM para controlar dois computadores ou dispositivos com um único teclado e rato.
RGB Range	Defina manualmente o intervalo de RGB ou deteção automática.
Apply Picture Mode	Defina o modo de Imagem para aplicar a todas as fontes de entrada ou à fonte de entrada atual.

PIP/PBP

Configure as definições relacionadas com Picture-In-Picture e Picture-By-Picture.

Nota: A função PIP/PBP não pode ser ativada ao receber sinais HDR e FreeSync.

Sistema

Configure as definições relacionadas com o sistema.

Item	Description
Audio	Configure as definições relacionadas com o áudio.
OSD Settings	Configure as definições relacionadas com o menu On-Screen-Display.
Quick Switch	Atribua as funções de Quick Switch (Mudança Rápida) ao botão Control.
Other Settings	Resolution Notice: Ative/Desative as informações de resolução ao mudar ou reiniciar a fonte do sinal do ecrã. Input Auto Switch: Ative/Desative a mudança automática para uma fonte de entrada disponível. Auto Power OFF: Ative/Desative o temporizador para desligar automaticamente o monitor. LED Indicator: Selecione o tipo de indicador de LED de alimentação. Type-C Compatibility: Ative esta opção para mais compatibilidade com dispositivos móveis. HDMI Version: Selecione a versão HDMI. HDMI-CEC: Quando esta função é ativada, os dispositivos CEC como a PS5, XBOX podem ligar o monitor quando são ativados e desligar o ecrã quando entram em modo de espera ou desligado. USB(A/C) Charge: Ative/Desative a função de carregamento USB Type-A e Type-C.

Idioma

Selecione o idioma pretendido para o menu OSD.

Repor Tudo

Restaure o monitor para as suas definições predefinidas de fábrica.

ESPECIFICAÇÕES

Artigo	Especificações
Modelo	MO34WQC2	MO34WQC
Tamanho do painel	34 polegadas
Rácio de aspeto	21:9
Curvatura	1800R
Resolução	WQHD (3440 x 1440)
Vida útil do LED	30 000 horas (mín.)
Espaçamento de píxeis	231,5 x 231,5 um
Brilho	SDR 250 nits
Rácio de contraste	1,5 M:1
Profundidade de cor	1,07 B (10 bits)
Área de visualização ativa	800,06 (H) x 337,06 (V) mm
Ângulo de visualização	178° (H)/178° (V)
Terminais de entrada/saída	2 x HDMI 2.1 1 x DP 1.4 2 x USB 3.2 (a jusante, 5 V/1,5 A) 1 x USB a montante 1 x USB Type-C (5 V/3 A, 9 V/2 A, 12 V/1,5 A, 15 V/1 A) 1 x Microfone 1 x Auscultadores
Fonte de alimentação	AC100 ~ 240 V, 50/60 Hz
Consumos de energia	Modo ligado: 48 W Em espera: 0,5 W Modo desligado: 0,3 W	Modo ligado: 44 W Em espera: 0,5 W Modo desligado: 0,3 W
	Nota: As condições de teste seguem as normas CEC.
Dimensões (L x A x P)	811,7 x 594,8 x 245 mm (com suporte) 811,7 x 362,8 x 107,9 mm (sem suporte)
Peso	9,86 kg (com suporte) 6,68 kg (sem suporte)
Intervalo de temperaturas (em funcionamento)	0 °C a 40 °C

Nota: As especificações estão sujeitas a alterações sem aviso prévio.

LISTA DE TEMPORIZAÇÃO SUPORTADA

Modelo	MO34WQC2			MO34WQC
Lista de temporização	HDMI 1	HDMI 2	DP(TYPE-C)	HDMI 1	HDMI 2	DP(TYPE-C)
640 x 480/60 Hz	V	V	V	V	V	V
640 x 480/67 Hz	V	V	V	V	V	V
640 x 480/72 Hz	V	V	V	V	V	V
640 x 480/75 Hz	V	V	V	V	V	V
720 x 400/70 Hz	V	V	V	V	V	V
720 x 480/60 Hz	V	V	V	V	V	V
720 x 576/50 Hz	V	V		V	V
800 x 600/56 Hz	V	V	V	V	V	V
800 x 600/60 Hz	V	V	V	V	V	V
800 x 600/72 Hz	V	V	V	V	V	V
800 x 600/75 Hz	V	V	V	V	V	V
832 x 624/75 Hz	V	V	V	V	V	V
1024 x 768/60 Hz	V	V	V	V	V	V
1024 x 768/70 Hz	V	V	V	V	V	V
1024 x 768/75 Hz	V	V	V	V	V	V
1152 x 864/75 Hz	V	V	V	V	V	V
1152 x 870/75 Hz	V	V	V	V	V	V
1280 x 720/50 Hz	V	V	V	V	V	V
1280 x 720/60 Hz	V	V	V	V	V	V
1280 x 720/100 Hz	V	V	V	V	V	V
1280 x 800/60 Hz	V	V	V	V	V	V
1280 x 960/60 Hz	V	V	V	V	V	V
1280 x 1024/60 Hz	V	V	V	V	V	V
1280 x 1024/75 Hz	V	V	V	V	V	V
1440 x 480/60 Hz	V	V	V	V	V	V
1440 x 900/60 Hz	V	V	V	V	V	V
1680 x 1050/60 Hz	V	V	V	V	V	V
1920 x 1080/24 Hz	V	V		V	V
1920 x 1080/50 Hz	V	V	V	V	V	V
1920 x 1080/60 Hz	V	V	V	V	V	V
1920 x 1080/100 Hz	V	V	V	V	V	V
1920 x 1080/120 Hz	V	V	V	V	V	V
1920 x 1080/175 Hz				V	V	V
1920 x 1080/240 Hz	V	V	V
2560 x 1440/60 Hz	V	V	V	V	V	V
2560 x 1440/120 Hz	V	V	V	V	V	V
2560 x 1440/175 Hz				V	V	V
2560 x 1440/240 Hz	V	V	V
3440 x 1440/50 Hz	V	V		V	V
3440 x 1440/60 Hz	V	V	V	V	V	V
3440 x 1440/100 Hz	V	V	V	V	V	V
3440 x 1440/175 Hz				V	V	V
3440 x 1440/240 Hz	V	V	V
1720 x 1440/60 Hz(PBP)	V	V	V	V	V	V

RESOLUÇÃO DE PROBLEMAS

Problema	Possível(eis) solução(ões)
Sem alimentação	Certifique-se de que o cabo de alimentação está devidamente ligado à fonte de alimentação e ao monitor. Verifique o cabo e a ficha para garantir que não estão danificados. Certifique-se de que o monitor está ligado.
Não aparece imagem no ecrã	Certifique-se de que o monitor e o computador estão devidamente ligados e que ambos os dispositivos estão ligados. Certifique-se de que selecionou a fonte de entrada correta. Consulte a secção "Operações".
A imagem não preenche todo o ecrã	Experimente uma definição diferente de Display Mode (modo de visualização) (rácio de aspeto). Consulte a secção "Jogos".
As cores estão distorcidas	Certifique-se de que o cabo do sinal de entrada está devidamente ligado. Configure as definições relacionadas com a imagem. Consulte a secção "Imagem".
Não há som ou o volume está baixo	Certifique-se de que o cabo dos auscultadores está devidamente ligado. Ajuste o nível de volume. Consulte a secção "Sistema". Ajuste as definições relacionadas com o som do seu computador.

Nota: Se o problema persistir, contacte o nosso serviço de apoio ao cliente para obter assistência adicional.

CUIDADOS BÁSICOS

• Limpe o ecrã com um pano macio e sem fiapos para remover qualquer poeira residual.
• Pulverize ou aplique o fluido de limpeza num pano macio. Em seguida, limpe o ecrã suavemente com o pano húmido.

Nota:

• Certifique-se de que o pano está húmido, mas não molhado.
• Ao limpar, evite aplicar pressão excessiva no ecrã.
• Produtos de limpeza ácidos ou abrasivos podem danificar o ecrã.

INFORMAÇÕES DE SERVIÇO DA GIGABYTE

Para obter mais informações sobre o serviço, visite o site oficial da GIGABYTE.
https://www.gigabyte.com/

INFORMAÇÕES DE SEGURANÇA

Precauções de segurança

Leia atentamente as seguintes Precauções de segurança antes de utilizar o monitor.

• Utilize apenas os acessórios fornecidos com o monitor ou os que são recomendados pelo fabricante.
• Mantenha o saco de embalagem de plástico do produto num local que não possa ser alcançado por crianças.
• Antes de ligar o monitor à tomada elétrica, certifique-se de que a tensão nominal do cabo de alimentação é compatível com a especificação de energia no país onde se encontra.
• A ficha do cabo de alimentação deve ser ligada a uma tomada elétrica devidamente ligada e com ligação à terra.
• Não toque na ficha com as mãos molhadas, pois pode facilmente causar choque elétrico.
• Coloque o monitor num local estável e bem ventilado.
• Não coloque o monitor perto de fontes de calor, como radiadores elétricos ou luz solar direta.
• Os orifícios ou aberturas no monitor são para ventilação. Não tape nem bloqueie os orifícios de ventilação com quaisquer objetos.
• Não utilize o monitor perto de água, bebidas ou todos os tipos de líquidos. Caso contrário, pode resultar em choque elétrico ou danos no monitor.
• Certifique-se de que desliga o monitor da tomada elétrica antes de o limpar.
• Como a superfície do ecrã é fácil de riscar, evite tocar na superfície com qualquer objeto duro ou afiado.
• Utilize um pano macio sem fiapos em vez de um lenço de papel para limpar o ecrã. Pode utilizar um limpa-vidros para limpar o monitor, se necessário. No entanto, nunca pulverize o produto de limpeza diretamente no ecrã.
• Desligue o cabo de alimentação se o monitor não for utilizado durante um longo período de tempo.
• Não tente desmontar ou reparar o monitor sozinho.

Precauções de risco de estabilidade

O produto pode cair, causando ferimentos pessoais graves ou morte. Para evitar ferimentos, este produto deve ser fixado com segurança ao chão/parede de acordo com as instruções de instalação. Muitos ferimentos, principalmente em crianças, podem ser evitados tomando precauções simples, tais como:

• Utilize SEMPRE suportes ou métodos de instalação recomendados pelo fabricante do conjunto de produtos.
• Utilize SEMPRE mobiliário que possa suportar o produto com segurança.
• Certifique-se SEMPRE de que o produto não está a sobressair da borda do mobiliário de suporte.
• Informe SEMPRE as crianças sobre os perigos de subir para o mobiliário para alcançar o produto ou os seus controlos.
• Encaminhe SEMPRE os cabos e fios ligados ao seu produto para que não tropecem, puxem ou agarrem neles.
• NUNCA coloque um produto num local instável.
• NUNCA coloque o produto em mobiliário alto (por exemplo, armários ou estantes) sem fixar tanto o mobiliário como o produto a um suporte adequado.
• NUNCA coloque o produto sobre tecido ou outros materiais que possam estar localizados entre o produto e o mobiliário de suporte.
• NUNCA coloque itens que possam tentar as crianças a subir, como brinquedos e comandos remotos, na parte superior do produto ou mobiliário onde o produto está colocado.
• Se o produto existente for mantido e transferido, devem ser aplicadas as mesmas considerações que acima.
• Para evitar ferimentos pessoais ou danos ao produto causados por tombamento devido a terramotos ou outros choques, certifique-se de que instala o produto num local estável e tome medidas para evitar quedas.

Recomendações de conforto do utilizador

O monitor adota a tecnologia Flicker-Free, que elimina o brilho visível do monitor e evita que os utilizadores sofram fadiga ocular e cansaço.
Seguem-se algumas dicas para uma visualização confortável do seu monitor:

• Mantenha uma distância mínima de 50 a 75 cm (20" a 30") entre os seus olhos e o monitor.
• Uma orientação geral é posicionar o monitor de forma que a parte superior do ecrã fique ao nível ou ligeiramente abaixo da altura dos seus olhos quando estiver confortavelmente sentado.
• Utilize iluminação adequada para o tipo de trabalho que está a realizar.
• Faça pausas regulares e frequentes (pelo menos durante 10 minutos) a cada meia hora.
• Certifique-se de que desvia periodicamente o olhar do ecrã do monitor e se concentra num objeto distante durante pelo menos 20 segundos durante as pausas.
• O exercício ocular pode ajudar a reduzir a fadiga ocular. Repita estes exercícios com frequência:
  1. olhe para cima e para baixo
  2. role lentamente o seu olho
  3. mova os seus olhos diagonalmente.

Este modelo passou na verificação Flicker Free e Low Blue Light da TÜV Rheinland.
Para saber mais:

https://www.gigabyte.com/tw/Support/FAQ/4310

Referências

• GIGABYTE Global
• 視力保護 — 技嘉對藍光與螢幕閃爍的管理以及TÜV Rheinland認證介紹 - GIGABYTE 技嘉科技

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar Manual do Gigabyte MO34WQC, MO34WQC2

Idiomas disponíveis
