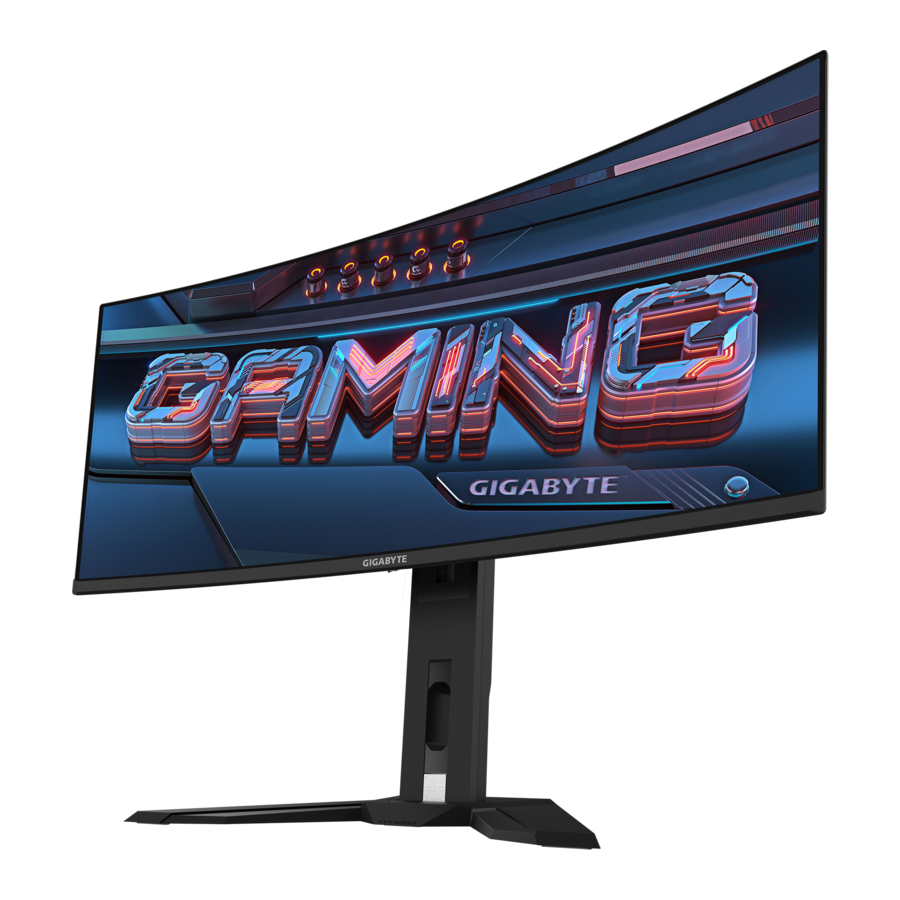

Gigabyte MO34WQC, MO34WQC2 Priročnik

Vsebina

UVOD

Vsebina paketa

V embalažni škatli so naslednji predmeti. Če kateri od njih manjka, se obrnite na lokalnega prodajalca.

Opomba:
Embalažno škatlo in embalažni material shranite za morebiten prevoz monitorja.

Odstranjevanje zaščitne folije z zaslona z uporabo jezička za odstranjevanje

Navodila za uporabo jezička za odstranjevanje:

  1. Jeziček za odstranjevanje se nahaja, kot kaže rdeča puščica na spodnji sliki.
    Uporaba jezička za odstranjevanje - 1. korak
  2. Odstranite zaščitno folijo zaslona v smeri, ki jo kaže rdeča puščica na spodnji sliki.
    Opomba: Da preprečite poškodbe zaslona, se izogibajte uporabi nohtov ali ostrih predmetov za odstranjevanje zaščitne folije. Namesto tega uporabite lepilni trak, da dvignete in odstranite zaščitno folijo.
    Uporaba jezička za odstranjevanje - 2. korak

Pregled izdelka

Sprednji pogled

Pregled izdelka - Sprednji pogled

  1. Krmilni gumb
  2. LED za vklop
  3. Stikalo KVM
  4. Taktično stikalo

Zadnji pogled

Pregled izdelka - Zadnji pogled

  1. Priključek AC IN
  2. Vrata HDMI (x2)
  3. DisplayPort
  4. Vrata USB Type-C
  5. Vhodna vrata USB
  6. Vrata USB 3.2 (x2)
  7. Priključek za mikrofon
  8. Priključek za slušalke

Priprava enote za montažo na steno

Opomba: Za pritrditev monitorja na steno uporabite samo stenski komplet, združljiv z VESA 100 x 100 mm. Glejte navodila za namestitev, ki so priložena kompletu nosilca za montažo na steno. Količina in velikost vijakov za montažo VESA: najmanj 4 x M4 x 10 mm.

UPORABA NAPRAVE

Vklop/izklop napajanja

Vklop

  1. En konec napajalnega kabla priključite v priključek AC IN na zadnji strani monitorja.
  2. Drugi konec napajalnega kabla priključite v električno vtičnico.
  3. Pritisnite gumb Control (Upravljanje), da vklopite monitor. LED za vklop bo svetila belo, kar pomeni, da je monitor pripravljen za uporabo.
    UPORABA NAPRAVE - Vklop/izklop napajanja

Izklop
Pritisnite gumb Control (Upravljanje) za 2 sekundi, da izklopite monitor.
Opomba: Ko se na zaslonu prikaže meni Main (Glavni), lahko monitor izklopite tudi tako, da premaknete gumb Control (Upravljanje) navzdol ( ) in izberete "Power Off" (Izklop). Glejte razdelek "Vodnik po funkcijskih tipkah".

Izbira vhoda

UPORABA NAPRAVE - Izbira vhoda

  1. Premaknite gumb Control (Upravljanje) desno ( ), da vstopite v meni Input (Vhod).
  2. Premaknite gumb Control (Upravljanje) gor/dol ( ), da izberete želeni vhod. Nato pritisnite gumb Control (Upravljanje), da potrdite.

DELOVANJE

Meni za hitro preklapljanje

Gumb Control (Nadzor) ima privzeto dodeljeno določeno funkcijo.

Opomba: Za spreminjanje prednastavljenih funkcij glejte razdelek »Hitro preklapljanje«.

Za dostop do funkcij za hitro preklapljanje storite naslednje:

  • Premaknite gumb Control (Nadzor) navzgor ( ), da vstopite v meni Black Equalizer (Črni izenačevalnik).
    Premaknite gumb Control (Nadzor) gor/dol ( ), da prilagodite nastavitev in pritisnite gumb Control (Nadzor), da potrdite.
    Uporaba menija za hitro preklapljanje – meni Črni izenačevalnik
  • Premaknite gumb Control (Nadzor) navzdol ( ), da vstopite v meni Picture Mode (Način slike).
    Premaknite gumb Control (Nadzor) gor/dol ( ), da izberete želeno možnost in pritisnite gumb Control (Nadzor), da potrdite.
    Uporaba menija za hitro preklapljanje – meni Način slike
  • Premaknite gumb Control (Nadzor) na levo ( ), da vstopite v meni Volume (Glasnost).
    Premaknite gumb Control (Nadzor) gor/dol ( ), da izberete želeno glasnost in pritisnite gumb Control (Nadzor), da potrdite.
    Uporaba menija za hitro preklapljanje – meni Glasnost
  • Premaknite gumb Control (Nadzor) na desno ( ), da vstopite v meni Input (Vhod). Glejte razdelek »Izbira vhodnega vira« .

Opomba: Za zapiranje menija za hitro preklapljanje premaknite gumb Control (Nadzor) na levo ( ).

Navodila za funkcijske tipke

  • Pritisnite gumb Control (Nadzor), da prikažete glavni meni.
    Nato uporabite gumb Control (Nadzor) (gor/dol/levo/desno), da izberete stran s funkcijami in konfigurirate povezane nastavitve.
    DELOVANJE – Navodila za funkcijske tipke

OLED Care (Nega OLED)

  • Ko se na zaslonu prikaže meni Main (Glavni), premaknite gumb Control (Nadzor) na levo ( ), da vstopite v meni OLED Care (Nega OLED).
    DELOVANJE – Uporaba menija Nega OLED
  • Status: (Stanje:) Prikazuje trenutno stanje zaslona, kot sta čas uporabe zaslona in stanje izvajanja funkcije Čiščenje slikovnih pik.
  • Settings: (Nastavitve:) Nastavite funkcije Nega OLED kot spodaj.
    • Pixel Clean: (Čiščenje slikovnih pik:) Ko je monitor v uporabi več kot 4 ure, je priporočljivo, da sprožite ta postopek za čiščenje in osvežitev zaslona OLED za kompenzacijo slikovnih pik.
    • Static Control: (Statični nadzor:) Zmanjša svetlost zaslona, ko slika ostane statična.
    • Pixel Shift: (Premik slikovnih pik:) Premakne vsebino zaslona za slikovne pike, da prepreči zadrževanje statične slike.
    • APL Stabilize: (Stabilizacija APL:) Prilagodi svetlost zaslona za stabilizacijo povprečne ravni slike (APL).
    • Sub-Logo Dim: (Zatemnitev podlogotipa:) Zmanjšajte svetlost opravilne vrstice in statičnih logotipov, da preprečite zadrževanje slike.
    • Corner Dim: (Zatemnitev vogalov:) Zmanjšajte svetlost v štirih vogalih zaslona.
    • Reset Settings: (Ponastavitev nastavitev:) Ponastavite vse funkcije Nega OLED na privzete.

Game Assist (Pomoč pri igranju)

  • Ko se na zaslonu prikaže meni Main (Glavni), premaknite gumb Control (Nadzor) na desno ( ), da vstopite v meni Game Assist (Pomoč pri igranju).
    DELOVANJE – Uporaba menija Pomoč pri igranju
  • GAME INFO: (INFORMACIJE O IGRI:) Omogoči/onemogoči informacije o igranju, prikazane na zaslonu.
  • Crosshair: (Merilni križ:) Izberite vrsto merilnega križa za pomoč pri ciljanju.
  • Tactical Switch: (Taktično stikalo:) Konfigurirajte funkcije gumba Taktično stikalo.
    • Resolution Switch (default): (Preklop ločljivosti (privzeto):) Prilagodite velikost prikaza zaslona in ločljivost na določene možnosti.
      Note: (Opomba:) Pred aktiviranjem preklopa ločljivosti zaprite aplikacijo za prikaz čez cel zaslon.
    • Function: (Funkcija:) Izberite druge funkcije za taktično stikalo. (Hkrati je mogoče izbrati samo eno funkcijo.)
  • Eagle Eye: (Orlovo oko:) Omogoči/onemogoči okno, ki lahko poveča določeno območje zaslona in prilagodi povezane nastavitve.
  • Dashboard: (Nadzorna plošča:) Omogoči/onemogoči sistemske informacije o računalniku, prikazane na zaslonu.
    Note: (Opomba:) Potrebna je uradna namestitev programske opreme in povezava USB med monitorjem in računalnikom.
  • Display Alignment: (Poravnava zaslona:) Prikažite črte za poravnavo za pomoč pri nastavitvah več monitorjev.

Konfiguriranje nastavitev naprave


Ko se prikaže Main Control (Glavni nadzor), pritisnite gumb gor ( ), da vstopite v meni Settings (Nastavitve).

Gaming (Igranje iger)

Konfiguriranje nastavitev naprave – Nastavitve za igranje iger
Konfigurirajte nastavitve, povezane z igro.

Item (Element) Description (Opis)
Black Equalizer Prilagodite vidnost temnih območij na sliki, da izboljšate podrobnosti in vidljivost v temnih prizorih.
Super Resolution Izboljšajte splošno kakovost slike, da zagotovite ostrejšo vizualno podobo s podrobnostmi.
Display Mode

Izberite razmerje stranic zaslona.

Note: (Opomba:) Ta možnost ni združljiva s funkcijama AMD FreeSync Premium Pro in PIP/PBP.
AMD FreeSync Premium Pro Omogoči/onemogoči sprejemanje signala FreeSync.

Picture (Slika)

Konfiguriranje nastavitev naprave – Nastavitve slike
Konfigurirajte nastavitve, povezane s sliko.

Item (Element) Description (Opis)
Picture Izberite različne vnaprej določene nastavitve, da optimizirate vizualno predstavitev glede na vrsto vsebine ali prilagodite osebne nastavitve.

Note: (Opomba:) Monitor uporablja ploščo z nizko modro svetlobo in način slike »Standard« (Svetlost: 85 %, Kontrast: 50 %, Barvna temperatura: Normalna) je v skladu s certifikatom TÜV Rheinland Hardware Low Blue Light.

Display (Zaslon)

Konfiguriranje nastavitev naprave – Nastavitve zaslona
Konfigurirajte nastavitve, povezane z zaslonom.

Item (Element) Description (Opis)
Input Izberite vhodni vir.
KVM Konfigurirajte funkcije KVM za upravljanje dveh računalnikov ali naprav z eno tipkovnico in miško.
RGB Range Ročno nastavite obseg RGB ali samodejno zaznavanje.
Apply Picture Mode Nastavite način slike, ki se uporablja za vse vhodne vire, ali trenutni vhodni vir.

PIP/PBP

Konfiguriranje nastavitev naprave – Nastavitve PIP/PBP
Konfigurirajte nastavitve, povezane s sliko v sliki in sliko ob sliki.

Note: (Opomba:) Funkcije PIP/PBP ni mogoče omogočiti pri sprejemanju signalov HDR in FreeSync.

System (Sistem)

Konfiguriranje nastavitev naprave – Sistemske nastavitve
Konfigurirajte nastavitve, povezane s sistemom.

Item (Element) Description (Opis)
Audio Konfigurirajte nastavitve, povezane z zvokom.
OSD Settings Konfigurirajte nastavitve, povezane z menijem OSD (prikaz na zaslonu).
Quick Switch Dodelite funkcije za hitro preklapljanje gumbu Control (Nadzor).
Other Settings
  • Resolution Notice: (Obvestilo o ločljivosti:) Omogoči/onemogoči informacije o ločljivosti pri preklapljanju ali ponovnem zagonu vira signala zaslona.
  • Input Auto Switch: (Samodejni preklop vhoda:) Omogoči/onemogoči samodejno preklapljanje na razpoložljiv vhodni vir.
  • Auto Power OFF: (Samodejni izklop:) Omogoči/onemogoči časovnik za samodejni izklop monitorja.
  • LED Indicator: (Indikator LED:) Izberite vrsto indikatorja LED za napajanje.
  • Type-C Compatibility: (Združljivost tipa C:) Vklopite to možnost za večjo združljivost mobilnih naprav.
  • HDMI Version: (Različica HDMI:) Izberite različico HDMI.
  • HDMI-CEC: Ko je ta funkcija omogočena, lahko naprave CEC, kot sta PS5, XBOX, vklopijo monitor, ko se prebudijo, in izklopijo zaslon, ko preidejo v stanje pripravljenosti ali izklopa.
  • USB(A/C) Charge: (Polnjenje USB(A/C):) Omogoči/onemogoči funkcijo polnjenja USB tipa A in tipa C.

Language (Jezik)

Konfiguriranje nastavitev naprave – Nastavitve jezika
Izberite želeni jezik za meni OSD.

Reset All (Ponastavi vse)

Konfiguriranje nastavitev naprave – Ponastavi vse
Povrnite monitor na tovarniške privzete nastavitve.

SPECIFIKACIJE

Element Specifikacije
Model MO34WQC2 MO34WQC
Velikost plošče 34-palčni
Razmerje stranic 21:9
Ukrivljenost 1800R
Ločljivost WQHD (3440 x 1440)
Življenjska doba LED 30.000 ur (min.)
Razmik slikovnih pik 231,5 x 231,5 um
Svetlost SDR 250 nit
Kontrastno razmerje 1,5 M:1
Barvna globina 1,07 B (10 bitov)
Aktivno območje zaslona 800,06 (V) x 337,06 (N) mm
Vidni kot 178° (V)/178° (N)
Vhodni/izhodni priključki
  • 2 x HDMI 2.1
  • 1 x DP 1.4
  • 2 x USB 3.2 (navzdolnji tok, 5 V/1,5 A)
  • 1 x USB navzgornji tok
  • 1 x USB Type-C (5 V/3 A, 9 V/2 A, 12 V/1,5 A, 15 V/1 A)
  • 1 x mikrofon
  • 1 x slušalke
Napajanje AC100 ~ 240 V, 50/60 Hz
Poraba energije
  • Vklopljen način: 48 W
  • Stanje pripravljenosti: 0,5 W
  • Izklopljen način: 0,3 W
  • Vklopljen način: 44 W
  • Stanje pripravljenosti: 0,5 W
  • Izklopljen način: 0,3 W
Opomba: Testni pogoji sledijo standardom CEC.
Dimenzije (Š x V x G) 811,7 x 594,8 x 245 mm (s stojalom)
811,7 x 362,8 x 107,9 mm (brez stojala)
Teža 9,86 kg (s stojalom)
6,68 kg (brez stojala)
Temperaturno območje (delovanje) 0°C do 40°C

Opomba: Specifikacije se lahko spremenijo brez predhodnega obvestila.

PODPRT SEZNAM ČASOV

Model MO34WQC2 MO34WQC
Seznam časov HDMI 1 HDMI 2 DP(TYPE-C) HDMI 1 HDMI 2 DP(TYPE-C)
640 x 480 / 60Hz V V V V V V
640 x 480 / 67Hz V V V V V V
640 x 480 / 72Hz V V V V V V
640 x 480 / 75Hz V V V V V V
720 x 400 / 70Hz V V V V V V
720 x 480 / 60Hz V V V V V V
720 x 576 / 50Hz V V V V
800 x 600 / 56Hz V V V V V V
800 x 600 / 60Hz V V V V V V
800 x 600 / 72Hz V V V V V V
800 x 600 / 75Hz V V V V V V
832 x 624 / 75Hz V V V V V V
1024 x 768 / 60Hz V V V V V V
1024 x 768 / 70Hz V V V V V V
1024 x 768 / 75Hz V V V V V V
1152 x 864 / 75Hz V V V V V V
1152 x 870 / 75Hz V V V V V V
1280 x 720 / 50Hz V V V V V V
1280 x 720 / 60Hz V V V V V V
1280 x 720 / 100Hz V V V V V V
1280 x 800 / 60Hz V V V V V V
1280 x 960 / 60Hz V V V V V V
1280 x 1024 / 60Hz V V V V V V
1280 x 1024 / 75Hz V V V V V V
1440 x 480 / 60Hz V V V V V V
1440 x 900 / 60Hz V V V V V V
1680 x 1050 / 60Hz V V V V V V
1920 x 1080 / 24Hz V V V V
1920 x 1080 / 50Hz V V V V V V
1920 x 1080 / 60Hz V V V V V V
1920 x 1080 / 100Hz V V V V V V
1920 x 1080 / 120Hz V V V V V V
1920 x 1080 / 175Hz V V V
1920 x 1080 / 240Hz V V V
2560 x 1440 / 60Hz V V V V V V
2560 x 1440 / 120Hz V V V V V V
2560 x 1440 / 175Hz V V V
2560 x 1440 / 240Hz V V V
3440 x 1440 / 50Hz V V V V
3440 x 1440 / 60Hz V V V V V V
3440 x 1440 / 100Hz V V V V V V
3440 x 1440 / 175Hz V V V
3440 x 1440 / 240Hz V V V
1720 x 1440 / 60Hz(PBP) V V V V V V

ODPRAVLJANJE TEŽAV

Težava Možna rešitev(e)

Ni napajanja
  • Prepričajte se, da je napajalni kabel pravilno priključen na vir napajanja in monitor.
  • Preverite kabel in vtič, da se prepričate, da nista poškodovana.
  • Prepričajte se, da je monitor vklopljen.

Na zaslonu se ne pojavi slika
  • Prepričajte se, da sta monitor in računalnik pravilno priključena in da sta obe napravi vklopljeni.
  • Prepričajte se, da ste izbrali pravi vhodni vir. Oglejte si razdelek »Delovanje«.

Slika ne zapolni celotnega zaslona
  • Poskusite z drugačno nastavitvijo Display Mode (Način prikaza) (razmerje stranic). Oglejte si razdelek »Igranje iger«.

Barve so popačene
  • Prepričajte se, da je vhodni signalni kabel pravilno priključen.
  • Konfigurirajte nastavitve, povezane s sliko. Oglejte si razdelek »Slika«.

Ni zvoka ali pa je glasnost nizka
  • Prepričajte se, da je kabel slušalk pravilno priključen.
  • Prilagodite raven glasnosti. Oglejte si razdelek »Sistem«.
  • Prilagodite nastavitve, povezane z zvokom, v računalniku.

Opomba: Če težava ne izgine, se za nadaljnjo pomoč obrnite na našo službo za pomoč uporabnikom.

OSNOVNO VZDRŽEVANJE

  • Obrišite zaslon z mehko krpo, ki ne pušča vlaken, da odstranite morebitni preostali prah.
  • Razpršite ali nanesite čistilno tekočino na mehko krpo. Nato nežno obrišite zaslon z vlažno krpo.

Opomba:

  • Prepričajte se, da je krpa vlažna, vendar ne mokra.
  • Pri brisanju se izogibajte pretiranemu pritisku na zaslon.
  • Kisla ali abrazivna čistila lahko poškodujejo zaslon.

INFORMACIJE O SERVISU GIGABYTE

Za več informacij o servisu obiščite uradno spletno mesto GIGABYTE.
https://www.gigabyte.com/

VARNOSTNE INFORMACIJE

Varnostni ukrepi

Pred uporabo monitorja preberite naslednje varnostne ukrepe.

  • Uporabljajte samo dodatke, ki so priloženi monitorju ali jih priporoča proizvajalec.
  • Plastično embalažno vrečko za izdelek hranite na mestu, ki ni dosegljivo otrokom.
  • Preden priključite monitor v električno vtičnico, se prepričajte, da se napetostna moč napajalnega kabla ujema z električno specifikacijo v državi, v kateri se nahajate.
  • Vtič napajalnega kabla mora biti priključen v pravilno ožičeno in ozemljeno električno vtičnico.
  • nevarnost električnega udara Ne dotikajte se vtiča z mokrimi rokami, saj lahko to zlahka povzroči električni udar.
  • Monitor postavite na stabilno in dobro prezračevano mesto.
  • Monitorja ne postavljajte v bližino virov toplote, kot so električni radiatorji ali neposredna sončna svetloba.
  • Luknje ali odprtine na monitorju so namenjene prezračevanju. Ne prekrivajte ali blokirajte prezračevalnih lukenj z nobenimi predmeti.
  • nevarnost električnega udara Ne uporabljajte monitorja v bližini vode, pijač ali vseh vrst tekočin. Če tega ne storite, lahko pride do električnega udara ali poškodbe monitorja.
  • Pred čiščenjem se prepričajte, da ste izključili monitor iz električne vtičnice.
  • Ker se površina zaslona zlahka opraska, se izogibajte dotikanju površine s trdimi ali ostrimi predmeti.
  • Za brisanje zaslona uporabite mehko krpo, ki ne pušča vlaken, namesto papirnatega robčka. Po potrebi lahko za čiščenje monitorja uporabite čistilo za steklo. Vendar nikoli ne pršite čistila neposredno na zaslon.
  • Odklopite napajalni kabel, če monitorja ne boste uporabljali dlje časa.
  • Ne poskušajte sami razstaviti ali popraviti monitorja.

Previdnostni ukrepi za nevarnost stabilnosti

Izdelek lahko pade, kar povzroči resne telesne poškodbe ali smrt. Da bi preprečili poškodbe, mora biti ta izdelek varno pritrjen na tla/steno v skladu z navodili za namestitev. Številne poškodbe, zlasti pri otrocih, se lahko izognemo s preprostimi previdnostnimi ukrepi, kot so:

  • VEDNO uporabljajte stojala ali načine namestitve, ki jih priporoča proizvajalec izdelka.
  • VEDNO uporabljajte pohištvo, ki lahko varno podpira izdelek.
  • VEDNO zagotovite, da izdelek ne visi čez rob podpornega pohištva.
  • VEDNO poučite otroke o nevarnostih plezanja po pohištvu, da bi dosegli izdelek ali njegove kontrole.
  • VEDNO napeljite kable in žice, priključene na vaš izdelek, tako da se ob njih ne morete spotakniti, jih potegniti ali prijeti.
  • NIKOLI ne postavljajte izdelka na nestabilno mesto.
  • NIKOLI ne postavljajte izdelka na visoko pohištvo (na primer omare ali knjižne police), ne da bi pohištvo in izdelek pritrdili na primerno podlago.
  • NIKOLI ne postavljajte izdelka na tkanino ali druge materiale, ki se lahko nahajajo med izdelkom in podpornim pohištvom.
  • NIKOLI ne postavljajte predmetov, ki bi lahko otroke zamikali k plezanju, kot so igrače in daljinski upravljalniki, na vrh izdelka ali pohištva, na katerem je izdelek nameščen.
  • Če boste obstoječi izdelek obdržali in ga premestili, je treba upoštevati enake premisleke kot zgoraj.
  • Da bi preprečili telesne poškodbe ali poškodbe izdelka, ki bi jih povzročilo prevračanje zaradi potresov ali drugih udarcev, poskrbite, da boste izdelek namestili na stabilno mesto in sprejeli ukrepe za preprečitev padca.

Priporočila za udobje uporabnika

Monitor uporablja tehnologijo Flicker-Free, ki odpravlja vidno utripanje monitorja in preprečuje, da bi uporabniki trpeli zaradi obremenitve oči in utrujenosti.
Sledi nekaj nasvetov za udobno gledanje monitorja:

  • Med očmi in monitorjem pustite najmanj 50 do 75 cm (20" do 30").
  • Splošno pravilo je, da monitor postavite tako, da je vrh zaslona na višini oči ali nekoliko pod njo, ko udobno sedite.
  • Uporabite ustrezno osvetlitev za vrsto dela, ki ga opravljate.
  • Redno in pogosto si vzemite odmore (vsaj 10 minut) vsako pol ure.
  • Poskrbite, da boste med odmori občasno odvrnili pogled z zaslona monitorja in se vsaj 20 sekund osredotočili na oddaljeni predmet.
  • Vaje za oči lahko pomagajo zmanjšati obremenitev oči. Pogosto ponavljajte te vaje:
    1. glejte gor in dol
    2. počasi zavrtite oko
    3. premikajte oči diagonalno.

Ta model je opravil preverjanje Flicker Free in Low Blue Light s strani TÜV Rheinland.
Za več informacij:

https://www.gigabyte.com/tw/Support/FAQ/4310

Reference

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Gigabyte MO34WQC, MO34WQC2 Priročnik

Razpoložljivi jeziki

Povezana navodila za Gigabyte MO34WQC

Kazalo vsebine
