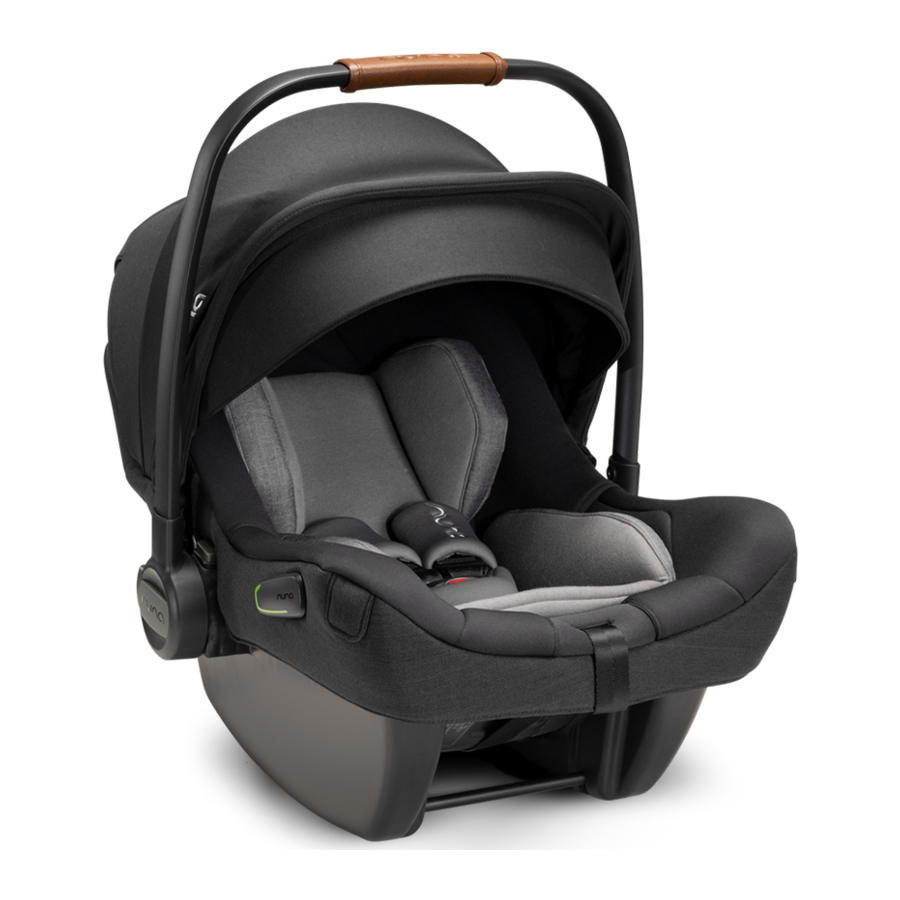

Manualul Nuna PIPA Next

AVERTISMENT

Nerespectarea acestor avertismente și instrucțiuni ar putea duce la vătămări grave sau deces.
Orice curele care țin modulul portbebe de vehicul trebuie să fie strânse, orice picior de sprijin trebuie să fie în contact cu podeaua vehiculului, orice curele care restricționează copilul trebuie să fie ajustate la corpul copilului, iar curelele nu trebuie să fie răsucite.
După ce copilul dumneavoastră este așezat în acest sistem de reținere pentru copii îmbunătățit, centura de siguranță trebuie utilizată corect.
Orice bagaje sau alte obiecte care pot provoca vătămări în caz de coliziune trebuie asigurate corespunzător.
Asigurați-vă că sistemul de reținere pentru copii îmbunătățit este instalat astfel încât nicio parte a acestuia să nu interfereze cu scaunele mobile sau cu funcționarea ușilor vehiculului.
Înainte de a transporta modulul portbebe manual, asigurați-vă că bebelușul este fixat cu hamul pentru copii și că mânerul este blocat corect în poziție verticală.
Consultați distribuitorul pentru probleme legate de întreținere, reparații și înlocuirea pieselor.
Instalarea corectă este permisă numai prin utilizarea conectorilor ISOFIX.
Verificați frecvent ghidajele ISOFIX pentru murdărie și curățați-le dacă este necesar. Fiabilitatea poate fi afectată de pătrunderea murdăriei, a prafului, a particulelor de alimente etc.
Vă rugăm să verificați înainte de a achiziționa acest sistem de reținere pentru copii îmbunătățit pentru a vă asigura că poate fi instalat corect în vehiculul dumneavoastră.
Vă rugăm să păstrați acest sistem de reținere pentru copii îmbunătățit fără o husă textilă departe de lumina soarelui, deoarece ar putea fi prea fierbinte pentru pielea copilului. Atingeți întotdeauna sistemul de reținere pentru copii îmbunătățit înainte de a așeza copilul în el.
Pentru a utiliza acest sistem de reținere pentru copii îmbunătățit cu conexiunile ISOFIX conform Regulamentului ONU nr. 129, copilul dumneavoastră trebuie să îndeplinească următoarele cerințe.
Înălțimea copilului 40cm-83cm/
Greutatea copilului ≤13kg (aproximativ 15 luni sau mai puțin).
Pentru a utiliza acest modul portbebe cu centura vehiculului, copilul dumneavoastră trebuie să îndeplinească următoarele cerințe.
Înălțimea copilului 40cm-83cm/Greutatea copilului ≤ 13kg/Vârsta copilului ≤ 15 luni.
Materialele textile ale sistemului de reținere pentru copii îmbunătățit nu trebuie înlocuite cu altele decât cele recomandate de producător, deoarece materialele textile reprezintă o parte integrantă a performanței de reținere.
Pentru a evita riscul de cădere, asigurați întotdeauna copilul folosind hamul pentru copii atunci când copilul este așezat în modulul portbebe, chiar și atunci când sistemul de reținere pentru copii îmbunătățit nu se află în vehicul.
Pentru a evita rănirea gravă sau decesul, NU așezați NICIODATĂ modulul portbebe pe un scaun cu suprafață ridicată cu copilul în el.
Părțile acestui sistem de reținere pentru copii îmbunătățit nu trebuie lubrifiate în niciun fel.
Scoateți acest modul portbebe și baza de pe scaunul vehiculului atunci când nu este utilizat în mod regulat.
ÎNTOTDEAUNA asigurați copilul în sistemul de reținere pentru copii îmbunătățit, chiar și în călătorii scurte, deoarece atunci se produc cele mai multe accidente.
NICIODATĂ nu lăsați copilul nesupravegheat cu acest sistem de reținere pentru copii îmbunătățit.
NICIODATĂ nu utilizați un sistem de reținere pentru copii îmbunătățit la mâna a doua sau un sistem de reținere pentru copii îmbunătățit a cărui istorie nu o cunoașteți, deoarece acesta poate avea daune structurale care pun în pericol siguranța copilului dumneavoastră.
NICIODATĂ nu folosiți frânghii sau alți înlocuitori pentru a fixa sistemul de reținere pentru copii îmbunătățit în vehicul sau pentru a fixa copilul în sistemul de reținere pentru copii îmbunătățit.
NICIUN sistem de reținere pentru copii îmbunătățit nu poate garanta protecție completă împotriva rănilor într-un accident. Cu toate acestea, utilizarea corectă a acestui sistem de reținere pentru copii îmbunătățit va reduce riscul de rănire gravă sau deces al copilului dumneavoastră.
NU utilizați sistemele de reținere pentru copii îmbunătățite orientate spre spate în pozițiile de așezare unde este instalat un airbag frontal activ. Pot apărea decese sau vătămări grave. Vă rugăm să consultați manualul proprietarului vehiculului pentru mai multe informații.
NU puneți obiecte în zona piciorului de sprijin din fața bazei dumneavoastră.
NU utilizați alte puncte de contact portante decât cele descrise în instrucțiuni și marcate pe sistemul de reținere pentru copii îmbunătățit.
NU continuați să utilizați acest sistem de reținere pentru copii îmbunătățit după ce a suferit orice tip de accident, chiar și unul minor. Înlocuiți-l imediat, deoarece pot exista daune structurale invizibile cauzate de accident.
NU instalați acest sistem de reținere pentru copii îmbunătățit fără a urma instrucțiunile din acest manual sau vă puteți expune copilul la un risc grav de rănire sau deces.
NU efectuați nicio modificare asupra acestui sistem de reținere pentru copii îmbunătățit și nu îl utilizați împreună cu piese componente de la alți producători.
NU utilizați sistemul de reținere pentru copii îmbunătățit fără materialele textile.
NU utilizați acest sistem de reținere pentru copii îmbunătățit dacă are piese deteriorate sau lipsă.
NU îmbrăcați copilul cu haine mari/supradimensionate, deoarece acest lucru poate împiedica fixarea corectă și sigură a copilului cu ajutorul curelelor hamului de umăr și a curelei inghinale dintre picioare.
NU lăsați acest sistem de reținere pentru copii îmbunătățit sau alte obiecte nefixate sau nesecurizate în vehiculul dumneavoastră, deoarece un sistem de reținere pentru copii îmbunătățit nesecurizat poate fi aruncat în jur și poate răni ocupanții într-o întoarcere bruscă, oprire bruscă sau coliziune.
NU puneți altceva decât pernele interioare recomandate în acest sistem de reținere pentru copii îmbunătățit.
Instrucțiunile trebuie păstrate pe sistemul de reținere pentru copii îmbunătățit pe toată durata sa de viață.
Vă rugăm să acordați atenție și instrucțiunilor și avertismentelor din manualul producătorului vehiculului.

Înregistrarea produsului

Vă rugăm să înregistrați numărul modelului și data de fabricație. Le puteți găsi pe partea inferioară a PIPA next și a bazei PIPA next.

Pentru a înregistra produsul, vă rugăm să vizitați:
www.nunababy.com
Faceți clic pe linkul "Register Gear" (Înregistrare echipament) de pe pagina principală.

Cerințe de utilizare pentru copii

Acest produs este potrivit pentru utilizarea cu copii care îndeplinesc următoarele cerințe:

Figură pentru instalare	Potrivit pentru
	Înălțimea copilului 40cm-83cm/ Greutatea copilului ≤13kg (aproximativ 15 luni sau mai puțin)
	Înălțimea copilului 40cm-83cm/ Greutatea copilului ≤13kg Vârsta copilului ≤15 luni

Pentru utilizare cu bază și fără bază

1. "i-Size" (Sisteme universale integrate ISOFIX de reținere pentru copii îmbunătățite) este o categorie de sisteme de reținere pentru copii îmbunătățite, concepute în primul rând pentru utilizarea în toate pozițiile de așezare i-Size ale unui vehicul.
2. Conform Regulamentului ONU nr. 129, sistemul de reținere pentru copii îmbunătățit cu bază este un sistem universal ISOFIX de reținere pentru copii îmbunătățit și trebuie montat folosind conexiunile ISOFIX.
3. Acesta este un sistem de reținere pentru copii îmbunătățit "i-Size". Este aprobat conform Regulamentului ONU nr. 129, pentru utilizare în pozițiile de așezare ale vehiculelor compatibile cu i-Size, așa cum este indicat de producătorii de vehicule în manualul de utilizare al vehiculului.
4. Acesta este un sistem universal cu centură de reținere pentru copii îmbunătățit. Este aprobat conform Regulamentului ONU nr. 129, pentru utilizare în principal în "pozițiile universale de așezare", așa cum este indicat de producătorii de vehicule în manualul de utilizare al vehiculului.
5. În caz de îndoială, consultați producătorul sistemului de reținere pentru copii îmbunătățit sau distribuitorul.
6. Sistemul de reținere pentru copii PIPA next este compatibil cu:
   baza PIPA next
   baza ARRA
   BASE next

Vă rugăm să consultați manualul de instrucțiuni ARRA pentru instalarea bazei ARRA.
Vă rugăm să consultați manualul de instrucțiuni BASE next pentru instalarea BASE next.

Lista pieselor

Asigurați-vă că toate piesele sunt disponibile înainte de asamblare. Modulul portbebe și baza pot fi vândute separat. Dacă lipsește vreo piesă, vă rugăm să contactați distribuitorul local. Nu sunt necesare unelte pentru asamblare.

1. Suport pentru cap
2. Pernă pentru scaun
3. Curele hamului de umăr
4. Inserție pentru bebeluș
5. Buton de reglare a hamului
6. Chingi de reglare
7. Cataramă de siguranță
8. Ghidaje laterale
9. Buton A de eliberare a căruciorului
10. Montare baldachin
11. Baldachin
12. Mâner
13. Buton mâner
14. Ghidaj spate
15. Buton B de eliberare a căruciorului
16. Conector ISOFIX
17. Ghidaje ISOFIX
18. Buton de reglare a piciorului de sprijin
19. Scut de protecție împotriva impactului lateral
20. Buton de pliere a scutului
21. Buton de reglare ISOFIX
22. Buton de eliberare a modulului portbebe
23. Indicator picior de sprijin
24. Compartiment de depozitare a manualului de instrucțiuni

Utilizarea produsului

Aspecte legate de instalare

Acest modul portbebe este adecvat pentru scaunele auto cu puncte de ancorare i-Size ISOFIX cu Baza. (1)

NU utilizați sistemele de reținere pentru copii orientate spre spate în pozițiile de ședere unde este instalat un airbag frontal activ. Poate surveni decesul sau vătămări grave. (2) Vă rugăm să consultați manualul de utilizare al vehiculului pentru mai multe informații.

NU instalați acest sistem de reținere îmbunătățit pentru copii pe scaunele vehiculului care sunt orientate lateral sau spre spate în raport cu direcția de mișcare a vehiculului. (3)

Se recomandă instalarea acestui sistem de reținere îmbunătățit pentru copii pe scaunul din spate al vehiculului. (4)

NU instalați acest sistem de reținere îmbunătățit pentru copii pe scaunele vehiculului care pot fi mutate în timpul instalării.

Reglarea mânerului

1. Mânerul modulului portbebe poate fi reglat în 3 poziții. (5)

2. Pentru a regla mânerul, strângeți butoanele mânerului de pe ambele părți pentru a-l elibera. (6)-1

3. Rotiți mânerul până când se fixează în oricare dintre cele 3 poziții.(6)-2

Instalarea cu Baza

1. Desfaceți piciorul de încărcare din compartimentul de depozitare. (7)

2. Montați ghidajele ISOFIX cu punctele de ancorare ISOFIX. (8) Ghidajele ISOFIX pot proteja suprafața scaunului vehiculului de rupere. De asemenea, pot ghida conectorii ISOFIX.

3. Apăsați pe butonul de reglare ISOFIX pentru a regla conectorii ISOFIX. (9)

4. Aliniați conectorii ISOFIX cu ghidajele ISOFIX și apoi faceți clic pe ambii conectori ISOFIX în punctele de ancorare ISOFIX. (10)


! Asigurați-vă că ambii conectori ISOFIX sunt atașați în siguranță la punctele de ancorare ISOFIX. Ar trebui să existe două clicuri sonore, iar culorile indicatoarelor de pe ambii conectori ISOFIX ar trebui să fie complet verzi. (10)-1
! Verificați dacă baza este instalată în siguranță trăgând de ambii conectori ISOFIX.

5. După ce așezați baza pe scaunul vehiculului, extindeți piciorul de încărcare până la podea (11). Când indicatorul piciorului de încărcare arată verde, înseamnă că este instalat corect, roșu înseamnă că este instalat incorect. (11)-2


! Piciorul de încărcare are 19 poziții. Când indicatorul piciorului de încărcare arată roșu, înseamnă că piciorul de încărcare este în poziția greșită.
! Asigurați-vă că piciorul de încărcare este în contact deplin cu panoul podelei vehiculului.
! Pentru a scurta piciorul de încărcare, strângeți butonul de eliberare a piciorului de încărcare și trageți piciorul de încărcare în sus. (11)-1

Baza complet asamblată este afișată ca (12).
! Conectorii ISOFIX trebuie să fie atașați și blocați pe punctele de ancorare ISOFIX. (12)-1
! Piciorul de încărcare trebuie să fie instalat corect cu indicatorul verde. (12)-2

6. Pentru a scoate baza, apăsați mai întâi butonul de blocare secundară (13)-1 și apoi butonul (13)-2 de pe conectorii de blocare înainte de a scoate baza de pe scaunul vehiculului.

7. Apăsați butonul de reglare ISOFIX pentru a plia ISOFIX.
8. Împingeți modulul portbebe în jos în bază (14), dacă sistemul de reținere îmbunătățit pentru copii este sigur, protecția laterală la impact va fi deschisă și indicatorul sistemului de reținere îmbunătățit pentru copii va arăta verde. (15) Protecția laterală la impact care este departe de ușă poate fi închisă așa cum se arată în (16) când nu o utilizați.


! Trageți în sus de modulul portbebe pentru a vă asigura că este blocat în siguranță în bază.

9. Pentru a elibera modulul portbebe, trageți în sus de sistemul de reținere îmbunătățit pentru copii în timp ce strângeți butonul de eliberare a modulului portbebe. (17)


Reglarea înălțimii

pentru suportul pentru cap și centurile de umăr
Verificați dacă centurile de umăr sunt setate la înălțimea corectă. Vă rugăm să alegeți perechea potrivită de fante pentru centurile de umăr în funcție de înălțimea copilului.
! Centurile de umăr trebuie să fie cel mai aproape de umerii copilului dumneavoastră (18), dar nu deasupra liniei umerilor. (19)
! Dacă centurile de umăr nu sunt la înălțimea corectă, copilul ar putea fi aruncat din sistemul de reținere îmbunătățit pentru copii în cazul unui accident.

Trageți de maneta de reglare a suportului pentru cap (20), între timp trageți în sus sau împingeți în jos suportul pentru cap până când se fixează într-una dintre cele 7 poziții. Pozițiile suportului pentru cap sunt afișate ca (21).

Asigurarea copilului

Folosiți inserția pentru bebeluși

Vă recomandăm să folosiți inserția completă pentru bebeluși cât timp bebelușul are sub 60 cm sau până când nu mai încape în inserția pentru bebeluși. Inserția pentru bebeluși crește protecția la impact lateral.

Îndepărtați inserția pentru bebeluși când umerii bebelușului nu mai încap confortabil.

După ce copilul este așezat în scaun, verificați dacă curelele hamului de umăr sunt la înălțimea corectă.

1. În timp ce apăsați butonul de reglare a hamului, trageți complet cele două curele ale hamului de umăr ale scaunului de siguranță pentru copii îmbunătățit. (22)

2. Deblocați catarama hamurilor apăsând butonul roșu. (23)

3. Așezați copilul în modulul portbebe și blocați catarama. (25) Vă rugăm să consultați (24).


4. Strângeți curelele hamului de umăr trăgând de chingile de reglare. (26)


! Asigurați-vă că spațiul dintre copil și curelele hamului de umăr este de aproximativ grosimea unei mâini.

Copertină

1. Deschideți fermoarul arcului frontal al copertinei. (27)

2. Scoateți draperia Dream din copertină. (28)

3. Atașați magneții de pe fiecare colț de partea din față a modulului portbebe cu magneți. (29)

4. Fereastra copertinei poate fi deschisă pentru ventilație. (30)


Detașarea și asamblarea articolelor textile moi

vezi imaginile (31)-(42)
Pentru a reasambla articolele textile moi, inversați pașii menționați anterior.

Instalare fără bază

1. NU instalați acest modul portbebe pe scaunele vehiculului cu centuri abdominale. (43)

2. Acest modul portbebe este adecvat numai pentru scaunele auto cu o centură de siguranță retractabilă în 3 puncte (fără bază). (44)

3. Așezați modulul portbebe pe scaunul vehiculului unde doriți să îl puneți. Scoateți centura de siguranță a vehiculului și blocați-o în catarama vehiculului, glisând centura abdominală a vehiculului în ghidajele laterale ale modulului portbebe. (45)


! Modulul portbebe nu poate fi utilizat dacă catarama centurii de siguranță a vehiculului (capătul cataramă feminină) este prea lungă pentru a ancora în siguranță modulul portbebe. (45)-1

4. Glisați centura diagonală în ghidajul din spate. (46)

5. Trageți centura de umăr a vehiculului pentru a fixa modulul portbebe strâns și sigur. (47)

6. Linia de nivel de pe modulul portbebe trebuie să fie la nivel cu solul atunci când modulul portbebe este instalat. (48)


! Întindeți centura de siguranță a vehiculului cât mai mult posibil, verificând dacă nu este slăbită sau răsucită.
! După instalarea modulului portbebe, verificați întotdeauna dacă centurile vehiculului sunt direcționate corect și fixate în siguranță în catarama vehiculului. (49)

Instalarea în aeronavă

! Rețineți că siguranța copilului nu este garantată dacă nu se respectă manualul de instalare și instrucțiuni.
! Rețineți că instalarea modulului portbebe pe un scaun de aeronavă diferă de instalarea pe un scaun auto.
! Rețineți că atașarea cu centura de siguranță în 2 puncte este permisă numai în aeronavă
! Rețineți că modulul portbebe trebuie să rămână fixat cu centura de siguranță pe scaunul aeronavei chiar și atunci când nu este ocupat.
! Rețineți că modulul portbebe este destinat utilizării numai pe un scaun de pasager autorizat de compania aeriană.
! Avertismente privind neutilizarea modulului portbebe în zona de declanșare a airbag-ului. (2)

! Rețineți că modulul portbebe orientat spre spate trebuie instalat numai pe scaunele pasagerilor orientate spre față. (50)

Cum se instalează modulul portbebe folosind centura de siguranță a scaunului aeronavei:

1. Așezați modulul portbebe opus direcției de zbor pe scaunul pasagerului.
2. Asigurați-vă că mânerul de transport este în poziția cea mai de sus.
3. Așezați centura de siguranță în ambele ghidaje ale centurii.
4. Închideți centura de siguranță (consultați instrucțiunile de siguranță ale companiei aeriene).
5. Strângeți centura de siguranță trăgând de capătul centurii. (51)
   ! În niciun caz catarama centurii de siguranță nu trebuie să se afle în interiorul ghidajelor centurii de culoare verde închis. (52)


Îndepărtare:
Deschideți centura de siguranță a scaunului pasagerului (consultați instrucțiunile de siguranță ale companiei aeriene).
Acum puteți scoate modulul portbebe de pe scaunul pasagerului.

Curățare și întreținere

Curățați cadrul, părțile din plastic și țesătura cu o cârpă umedă, dar nu utilizați abrazivi sau înălbitor. Nu utilizați lubrifianți siliconici deoarece vor atrage murdăria și praful.
Pentru a asigura o utilizare de lungă durată, ștergeți acest produs cu o cârpă moale și absorbantă după ce l-ați folosit pe vreme ploioasă.
Consultați etichetele de îngrijire atașate articolelor moi pentru instrucțiuni de spălare și uscare.
Este normal ca țesătura să se decoloreze de la lumina soarelui și să prezinte uzură după o perioadă lungă de utilizare, chiar și atunci când este utilizată în mod normal.
Din motive de siguranță, utilizați numai piese originale Nuna.
Verificați regulat dacă totul funcționează corect. Dacă anumite părți sunt rupte, sparte sau lipsesc, nu mai utilizați acest produs.

Contact

Pentru piese de schimb, service sau întrebări suplimentare privind garanția, vă rugăm să contactați departamentul nostru de servicii pentru clienți.
info@nunababy.com
www.nunababy.com

În Regatul Unit:
infouk@nunababy.com
www.nunababy.com

NUNA International B.V.
Van der Valk Boumanweg 178 C
2352JD Leiderdorp
Țările de Jos
