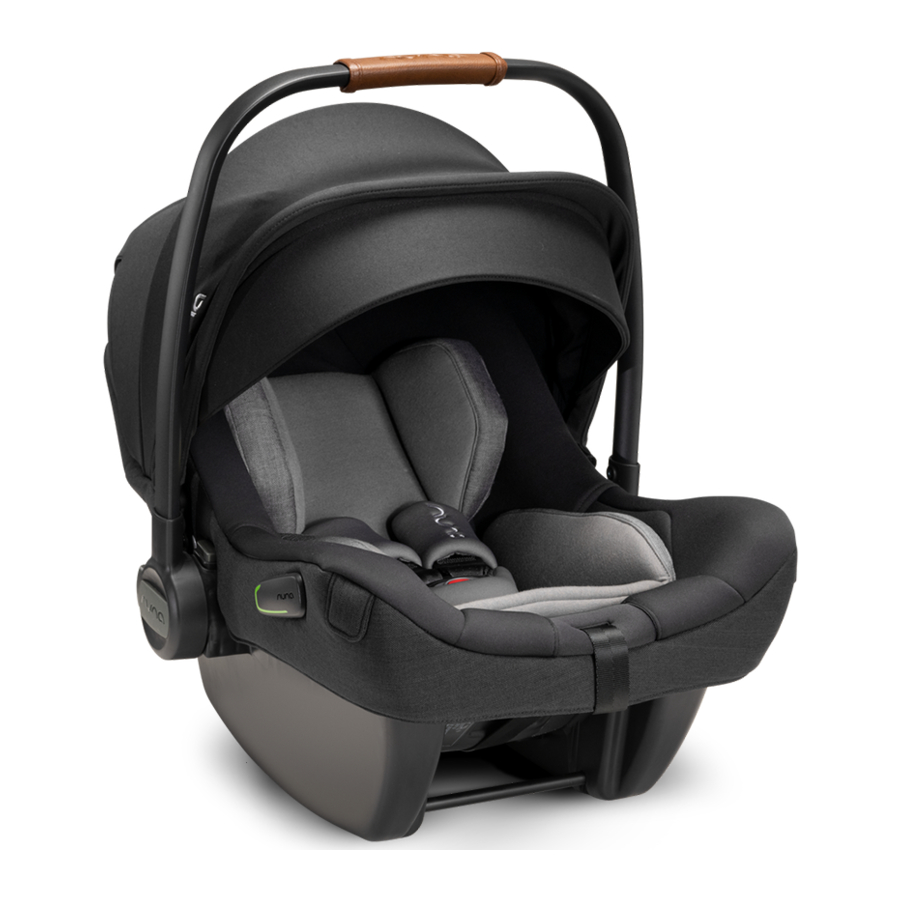

Manuali Nuna PIPA Next

KUJDES

Mosrespektimi i këtyre paralajmërimeve dhe udhëzimeve mund të rezultojë në lëndim serioz ose vdekje.
Të gjitha rripat që e mbajnë modulin mbajtës të foshnjës në automjet duhet të jenë të shtrënguar, çdo këmbë ngarkese duhet të jetë në kontakt me dyshemenë e automjetit, të gjithë rripat që e mbajnë fëmijën duhet të jenë të rregulluar në trupin e fëmijës dhe rripat nuk duhet të jenë të përdredhur.
Pasi fëmija juaj të jetë vendosur në këtë kufizim të përmirësuar për fëmijë, rripi i sigurimit duhet të përdoret saktë.
Çdo bagazh ose sende të tjera që mund të shkaktojnë lëndime në rast të një përplasjeje duhet të sigurohen siç duhet.
Sigurohuni që kufizimi i përmirësuar për fëmijë të jetë i instaluar në atë mënyrë që asnjë pjesë e tij të mos ndërhyjë në ndenjëset e lëvizshme ose në funksionimin e dyerve të automjetit.
Përpara se ta mbani modulin mbajtës të foshnjës me dorë, sigurohuni që fëmija të jetë i lidhur me parzmoren e fëmijës dhe që doreza të jetë e kyçur saktë në një pozicion vertikal.
Konsultohuni me shpërndarësin për çështje që kanë të bëjnë me mirëmbajtjen, riparimin dhe zëvendësimin e pjesëve.
Instalimi i saktë lejohet vetëm me përdorimin e lidhësve ISOFIX.
Kontrolloni shpesh udhëzuesit ISOFIX për papastërti dhe pastroni ato nëse është e nevojshme. Besueshmëria mund të ndikohet nga depërtimi i papastërtive, pluhurit, grimcave të ushqimit etj.
Ju lutemi kontrolloni përpara se të blini këtë kufizim të përmirësuar për fëmijë për t'u siguruar që mund të instalohet siç duhet në automjetin tuaj.
Ju lutemi mbajeni këtë kufizim të përmirësuar për fëmijë pa një mbulesë tekstili larg rrezeve të diellit, sepse mund të jetë shumë e nxehtë për lëkurën e fëmijës. Gjithmonë prekni Kufizimin e Përmirësuar për Fëmijë përpara se ta vendosni fëmijën në të.
Për ta përdorur këtë kufizim të përmirësuar për fëmijë me lidhjet ISOFIX sipas Rregullores Nr. 129 të OKB-së, fëmija juaj duhet të plotësojë kërkesat e mëposhtme.
Gjatësia e fëmijës 40 cm-83 cm/
Pesha e fëmijës ≤13 kg (afërsisht 15 muajsh ose më i vogël).
Për ta përdorur këtë modul mbajtës të foshnjës me rripin e automjetit, fëmija juaj duhet të plotësojë kërkesat e mëposhtme.
Gjatësia e fëmijës 40 cm-83 cm/Pesha e fëmijës ≤ 13 kg/Mosha e fëmijës ≤ 15 muaj.
Artikujt e butë të sistemit të kufizimit të përmirësuar për fëmijë nuk duhet të zëvendësohen me ndonjë tjetër përveç atyre të rekomanduara nga prodhuesi, sepse artikujt e butë përbëjnë një pjesë integrale të performancës së kufizimit.
Për të shmangur rrezikun e rënies, gjithmonë sigurojeni fëmijën duke përdorur parzmoren e fëmijës kur fëmija vendoset në modulin mbajtës të foshnjës, madje edhe kur kufizimi i përmirësuar për fëmijë nuk është në automjet.
Për të shmangur lëndime serioze ose vdekje, KURRË mos e vendosni modulin mbajtës të foshnjës në ndenjësen e sipërfaqes së ngritur me fëmijën brenda.
Pjesët e këtij kufizimi të përmirësuar për fëmijë nuk duhet të lubrifikohen në asnjë mënyrë.
Hiqeni këtë modul mbajtës të foshnjës dhe bazën nga ndenjësja e automjetit kur nuk është në përdorim të rregullt.
GJITHMONË sigurojeni fëmijën në kufizimin e përmirësuar për fëmijë, madje edhe në udhëtime të shkurtra, pasi kjo është kur ndodhin shumica e aksidenteve.
KURRË mos e lini fëmijën tuaj pa mbikëqyrje me këtë kufizim të përmirësuar për fëmijë.
KURRË mos përdorni një kufizim të përmirësuar për fëmijë të dorës së dytë ose një kufizim të përmirësuar për fëmijë historinë e të cilit nuk e dini sepse mund të ketë dëmtime strukturore që rrezikojnë sigurinë e fëmijës tuaj.
KURRË mos përdorni litarë ose ndonjë zëvendësues tjetër për të siguruar kufizimin e përmirësuar për fëmijë në automjet ose për të siguruar fëmijën në kufizimin e përmirësuar për fëmijë.
ASNJË kufizim i përmirësuar për fëmijë nuk mund të garantojë mbrojtje të plotë nga lëndimet në një aksident. Megjithatë, përdorimi i duhur i këtij kufizimi të përmirësuar për fëmijë do të zvogëlojë rrezikun e lëndimit serioz ose vdekjes së fëmijës tuaj.
MOS i përdorni sistemet e kufizimit të përmirësuar për fëmijë të kthyer nga mbrapa në pozicionet e ndenjëseve ku është i instaluar një airbag ballor aktiv. Mund të ndodhë vdekje ose lëndim serioz. Ju lutemi referojuni manualit të pronarit të automjetit për më shumë informacion.
MOS vendosni ndonjë objekt në zonën e këmbës së ngarkesës përpara bazës suaj.
MOS përdorni asnjë pikë kontakti që mbajnë ngarkesë përveç atyre të përshkruara në udhëzime dhe të shënuara në kufizimin e përmirësuar për fëmijë.
MOS vazhdoni ta përdorni këtë kufizim të përmirësuar për fëmijë pasi ka pësuar çdo lloj përplasjeje, madje edhe një të vogël. Zëvendësojeni menjëherë pasi mund të ketë dëmtime të padukshme strukturore nga përplasja.
MOS e instaloni këtë kufizim të përmirësuar për fëmijë pa ndjekur udhëzimet në këtë manual ose mund ta vini fëmijën tuaj në rrezik serioz lëndimi ose vdekjeje.
MOS bëni asnjë modifikim në këtë kufizim të përmirësuar për fëmijë ose mos e përdorni atë së bashku me pjesë përbërëse nga prodhues të tjerë.
MOS e përdorni sistemin e kufizimit të përmirësuar për fëmijë pa artikujt e butë.
MOS e përdorni këtë kufizim të përmirësuar për fëmijë nëse ka pjesë të dëmtuara ose që mungojnë.
MOS e vishni fëmijën tuaj me rroba të mëdha/të tepërta sepse kjo mund ta pengojë fëmijën tuaj të lidhet siç duhet dhe në mënyrë të sigurt nga rripat e parzmores së shpatullave dhe rripi i sqetullave midis këmbëve.
MOS e lini këtë kufizim të përmirësuar për fëmijë ose sende të tjera të palidhura ose të pasiguruara në automjetin tuaj sepse një kufizim i pasiguruar i përmirësuar për fëmijë mund të hidhet përreth dhe mund të lëndojë personat që ndodhen brenda në një kthesë të fortë, ndalesë të papritur ose përplasje.
MOS vendosni asgjë tjetër përveç jastëkëve të brendshëm të rekomanduar në këtë kufizim të përmirësuar për fëmijë.
Udhëzimet duhet të mbahen në kufizimin e përmirësuar për fëmijë për periudhën e jetës së tij.
Ju lutemi t'u kushtoni vëmendje edhe udhëzimeve dhe paralajmërimeve në manualin e prodhuesit të automjetit.

Regjistrimi i Produktit

Ju lutemi regjistroni numrin e modelit dhe datën e prodhimit. Mund t'i gjeni ato në fund të bazës PIPA next dhe PIPA next.

Për të regjistruar produktin tuaj, ju lutemi vizitoni:
www.nunababy.com
Klikoni lidhjen "Register Gear" në faqen kryesore.

Kërkesat për Përdorimin e Fëmijës

Ky produkt është i përshtatshëm për përdorim me fëmijë që plotësojnë kërkesat e mëposhtme:

Figura për Instalimin	E përshtatshme për
	Gjatësia e fëmijës 40 cm-83 cm/ Pesha e fëmijës ≤13 kg (afërsisht 15 muajsh ose më i vogël)
	Gjatësia e fëmijës 40 cm-83 cm/ Pesha e fëmijës ≤13 kg Mosha e fëmijës ≤15 muaj

Për Përdorim me Bazë dhe pa Bazë

1. "i-Size" (Sistemet e Kufizimit të Përmirësuar të Sistemit ISOFIX Universal Integral) është një kategori e Sistemit të Kufizimit të Përmirësuar për Fëmijë të dizajnuar kryesisht për përdorim në të gjitha pozicionet e ndenjëseve i-Size të një automjeti.
2. Sipas Rregullores Nr. 129 të OKB-së, Kufizimi i Përmirësuar për Fëmijë me bazë është një Kufizim Universal ISOFIX i Përmirësuar për Fëmijë dhe duhet të montohet duke përdorur lidhjet ISOFIX.
3. Ky është një Sistemit i Kufizimit të Përmirësuar për Fëmijë "i-Size". Është miratuar sipas Rregullores Nr. 129 të OKB-së, për përdorim në pozicionet e ndenjëseve të automjeteve të pajtueshme me i-Size siç tregohet nga prodhuesit e automjeteve në manualin e përdoruesve të automjetit.
4. Ky është një Sistemit Universal i Kufizimit të Përmirësuar për Fëmijë me Rrip. Është miratuar sipas Rregullores Nr. 129 të OKB-së, për përdorim kryesisht në "pozicionet universale të ndenjëseve" siç tregohet nga prodhuesit e automjeteve në manualin e përdoruesit të automjetit.
5. Nëse keni dyshime, konsultohuni me prodhuesin e Sistemit të Kufizimit të Përmirësuar për Fëmijë ose shitësin.
6. Kufizimi i fëmijës PIPA next është i pajtueshëm me:
   bazën PIPA next
   bazën ARRA
   BASE next

Ju lutemi referojuni manualit të udhëzimeve ARRA për instalimin e bazës ARRA.
Ju lutemi referojuni manualit të udhëzimeve BASE next për instalimin e BASE next.

Lista e Pjesëve

Sigurohuni që të gjitha pjesët të jenë të disponueshme përpara montimit. Moduli mbajtës i foshnjës dhe baza mund të shiten veçmas. Nëse ndonjë pjesë mungon, ju lutemi kontaktoni shitësin lokal. Nuk nevojiten mjete për montim.

1. Mbështetëse koke
2. Jastëk ndenjëseje
3. Rripat e parzmores së shpatullave
4. Vendosja e foshnjës
5. Butoni i rregullimit të parzmores
6. Rripi i rregullimit
7. Kapëse sigurie
8. Udhëzues anësorë
9. Butoni i lëshimit të karrocës A
10. Montimi i tendës
11. Tenda
12. Doreza
13. Butoni i dorezës
14. Udhëzuesi i pasmë
15. Butoni i lëshimit të karrocës B
16. Lidhësi ISOFIX
17. Udhëzuesit ISOFIX
18. Butoni i rregullimit të këmbës së ngarkesës
19. Mburoja e ndikimit anësor
20. Butoni i palosjes së mburojës
21. Butoni i rregullimit ISOFIX
22. Butoni i lëshimit të modulit mbajtës të foshnjës
23. Treguesi i këmbës së ngarkesës
24. Ndara për ruajtjen e manualit të udhëzimeve

Përdorimi i produktit

Çështjet e instalimit

Ky modul mbajtëse foshnjash është i përshtatshëm për sediljet e automjeteve me pika ankorimi i-Size ISOFIX me bazën. (1)

MOS i përdorni sistemet e përmirësuara të kufizimit të fëmijëve me pamje nga mbrapa në pozicionet e ulëseve ku është instaluar një airbag ballor aktiv. Mund të ndodhë vdekje ose lëndim i rëndë. (2) Ju lutemi referojuni manualit të përdoruesit të automjetit për më shumë informacion.

MOS e instaloni këtë kufizim të përmirësuar të fëmijëve në sediljet e automjeteve që janë të drejtuara anash ose nga mbrapa në lidhje me drejtimin e lëvizjes së automjetit. (3)

Rekomandohet instalimi i këtij kufizimi të përmirësuar të fëmijëve në sediljen e pasme të automjetit. (4)

MOS e instaloni këtë kufizim të përmirësuar të fëmijëve në sediljet e automjeteve që lëvizin gjatë instalimit.

Rregullimi i dorezës

1. Doreza e modulit mbajtës të foshnjës mund të rregullohet në 3 pozicione. (5)

2. Për të rregulluar dorezën, shtrydhni butonat e dorezës në të dyja anët për ta lëshuar atë. (6)-1

3. Rrotulloni dorezën derisa të klikojë në ndonjë nga 3 pozicionet.(6)-2

Instalimi me bazë

1. Shpalosni këmbën e ngarkesës nga kompartimenti i magazinimit. (7)

2. Vendosni udhëzuesit ISOFIX me pikat e ankorimit ISOFIX. (8) Udhëzuesit ISOFIX mund të mbrojnë sipërfaqen e sediljes së automjetit nga grisja. Ata gjithashtu mund të udhëzojnë lidhësit ISOFIX.

3. Shtypni butonin e rregullimit ISOFIX për të rregulluar lidhësit ISOFIX. (9)

4. Rreshtoni lidhësit ISOFIX me udhëzuesit ISOFIX dhe më pas klikoni të dy lidhësit ISOFIX në pikat e ankorimit ISOFIX. (10)


! Sigurohuni që të dy lidhësit ISOFIX të jenë të lidhur në mënyrë të sigurt me pikat e tyre të ankorimit ISOFIX. Duhet të ketë dy klikime të dëgjueshme dhe ngjyrat e treguesve në të dy lidhësit ISOFIX duhet të jenë plotësisht jeshile. (10)-1
! Kontrolloni për t'u siguruar që baza është e instaluar në mënyrë të sigurt duke tërhequr të dy lidhësit ISOFIX.

5. Pasi të vendosni bazën në sediljen e automjetit, zgjatni këmbën e ngarkesës në dysheme (11). Kur treguesi i këmbës së ngarkesës tregon jeshile do të thotë se është instaluar saktë, e kuqe do të thotë se është instaluar gabimisht. (11)-2


! Këmba e ngarkesës ka 19 pozicione. Kur treguesi i këmbës së ngarkesës tregon të kuqe, kjo do të thotë se këmba e ngarkesës është në pozicionin e gabuar.
! Sigurohuni që këmba e ngarkesës të jetë në kontakt të plotë me panelin e dyshemesë së automjetit.
! Për të shkurtuar këmbën e ngarkesës, shtrydhni butonin e lëshimit të këmbës së ngarkesës dhe tërhiqeni këmbën e ngarkesës lart. (11)-1

Baza e montuar plotësisht tregohet si (12).
! Lidhësit ISOFIX duhet të jenë të bashkangjitur dhe të kyçur në pikat e ankorimit ISOFIX. (12)-1
! Këmba e ngarkesës duhet të instalohet saktë me treguesin jeshil. (12)-2

6. Për të hequr bazën, shtypni së pari butonin e kyçjes dytësore (13)-1 dhe më pas butonin (13)-2 në lidhësit e kapëses përpara se të hiqni bazën nga sedilja e automjetit.

7. Shtypni butonin e rregullimit ISOFIX për të palosur ISOFIX.
8. Shtyjeni modulin mbajtës të foshnjës poshtë në bazë (14), nëse kufizimi i përmirësuar i fëmijës është i sigurt, mburoja anësore e ndikimit do të jetë e hapur dhe treguesi i kufizimit të përmirësuar të fëmijës tregon jeshile. (15) Mburoja anësore e ndikimit që është larg derës mund të mbyllet siç tregohet në (16) kur nuk e përdorni atë.


! Tërhiqeni modulin mbajtës të foshnjës për t'u siguruar që është i kapur në mënyrë të sigurt në bazë.

9. Për të lëshuar modulin mbajtës të foshnjës, tërhiqni lart kufizimin e përmirësuar të fëmijës duke shtrydhur butonin e lëshimit të modulit mbajtës të foshnjës. (17)


Rregullimi i lartësisë

për mbështetjen e kokës dhe rripat e shpatullave
Kontrolloni nëse rripat e shpatullave janë vendosur në lartësinë e duhur. Ju lutemi zgjidhni çiftin e duhur të hapjeve të rripave të shpatullave sipas gjatësisë së fëmijës.
! Rripat e shpatullave duhet të jenë më afër shpatullave të fëmijës tuaj (18), por jo mbi vijën e shpatullave. (19)
! Nëse rripat e shpatullave nuk janë në lartësinë e duhur, fëmija mund të hidhet nga kufizimi i përmirësuar i fëmijës nëse ka një përplasje.

Tërhiqeni levën e rregullimit të mbështetjes së kokës (20), ndërkohë tërhiqeni lart ose shtyjeni poshtë mbështetësen e kokës derisa të fiksohet në një nga 7 pozicionet. Pozicionet e mbështetjes së kokës tregohen si (21).

Sigurimi i fëmijës

Përdorni futjen për foshnjë

Ju rekomandojmë përdorimin e futjes së plotë për foshnjë ndërkohë që foshnja është nën 60 cm ose derisa t'i dalë jashtë futjes për foshnjë. Futja për foshnjë rrit mbrojtjen nga ndikimi anësor.

Hiqeni futjen për foshnjë kur shpatullat e foshnjës nuk përshtaten më rehat.

Pasi fëmija të vendoset në sedilje, kontrolloni nëse rripat e shpatullave janë në lartësinë e duhur.

1. Ndërsa shtypni butonin e rregullimit të rripit, tërhiqni plotësisht dy rripat e shpatullave të kufizuesit të përmirësuar të fëmijës. (22)

2. Çaktivizoni tokën e rripave duke shtypur butonin e kuq. (23)

3. Vendoseni fëmijën në modulin bartës për foshnjë dhe aktivizoni tokën. (25) Ju lutemi referojuni (24).


4. Shtrëngoni rripat e shpatullave duke tërhequr rrjetën e rregullimit. (26)


! Sigurohuni që hapësira midis fëmijës dhe rripave të shpatullave të jetë afërsisht sa trashësia e një dore.

Tendë

1. Zhbllokoni zinxhirin e harkut të tendës së përparme. (27)

2. Tërhiqeni mbulesën e ëndrrave nga tenda. (28)

3. Ngjitni magnetet në çdo cep në pjesën e përparme të modulit bartës për foshnjë me magnete. (29)

4. Dritarja e tendës mund të hapet për ventilim. (30)


Shkëputja dhe montimi i artikujve të butë

shihni imazhet (31)-(42)
Për të ri-montuar artikujt e butë, përmbysni hapat e lartpërmendur.

Instalimi pa bazë

1. MOS e instaloni këtë modul bartës për foshnjë në sediljet e automjetit me rripa barku. (43)

2. Ky modul bartës për foshnjë është i përshtatshëm vetëm për sediljet e automjetit me një rrip sigurie me mbledhës me 3 pika (pa bazë). (44)

3. Vendoseni modulin bartës për foshnjë mbi sediljen e automjetit ku dëshironi ta vendosni. Tërhiqeni rripin e sigurisë së automjetit dhe aktivizojeni në tokën e automjetit, duke rrëshqitur rripin e barkut të automjetit në udhëzuesit anësorë të modulit bartës për foshnjë. (45)


! Moduli bartës për foshnjë nuk mund të përdoret nëse toka e rripit të sigurisë së automjetit (fundi i tokës femërore) është shumë i gjatë për të ankoruar në mënyrë të sigurt modulin bartës për foshnjë. (45)-1

4. Rrëshqiteni rripin diagonal në udhëzuesin e pasmë. (46)

5. Tërhiqeni rripin e shpatullave të automjetit për ta fiksuar modulin bartës për foshnjë në mënyrë të shtrënguar dhe të sigurt. (47)

6. Linja e nivelit në modulin bartës për foshnjë duhet të jetë e niveluar me tokën kur të jetë instaluar moduli bartës për foshnjë. (48)


! Tendosni sa më shumë që të jetë e mundur rripin e sigurisë së automjetit, duke kontrolluar që të mos jetë i lirshëm ose i përdredhur.
! Pasi të keni instaluar modulin bartës për foshnjë, kontrolloni gjithmonë që rripat e automjetit të jenë të drejtuar saktë dhe të fiksuar në mënyrë të sigurt në tokën e automjetit. (49)

Instalimi në aeroplan

! Vini re se siguria e fëmijës për mospërputhje me manualin e instalimit dhe udhëzimeve nuk garantohet.
! Vini re se instalimi i modulit bartës të foshnjës në një ulëse avioni ndryshon nga instalimi në një ulëse makinë.
! Vini re se lidhja me "Rripin e prehrit" me 2 pika lejohet vetëm në avion.
! Vini re se moduli bartës i foshnjës duhet të qëndrojë i lidhur me rrip në ulësen e avionit edhe kur është i zënë.
! Vini re se moduli bartës i foshnjës është vetëm për përdorim në një ulëse pasagjeri të autorizuar nga linja ajrore.
! Paralajmërime që të mos përdoret moduli bartës i foshnjës në zonën e vendosjes së airbag-ut. (2)

! Vini re se moduli bartës i foshnjës me fytyrë nga mbrapa duhet të instalohet vetëm në ulëset e pasagjerëve me fytyrë nga përpara. (50)

Si të instaloni modulin bartës të foshnjës duke përdorur rripin e sigurimit të ulëses së avionit:

1. Vendoseni modulin bartës të foshnjës përballë drejtimit të fluturimit mbi ulësen e pasagjerit.
2. Sigurohuni që doreza mbajtëse të jetë në pozicionin më të lartë.
3. Vendoseni rripin e sigurimit në të dyja udhëzuesit e rripit.
4. Mbyllni rripin e sigurimit (referojuni udhëzimeve të sigurisë nga linja ajrore).
5. Shtrëngoni rripin e sigurimit duke tërhequr fundin e rripit. (51)
   ! Kopsa e rripit të sigurimit nuk duhet në asnjë rrethanë të shtrihet brenda udhëzuesve të rripit të gjelbër të errët. (52)


Heqja:
Hapni rripin e sigurimit të ulëses së pasagjerit (referojuni udhëzimeve të sigurisë nga linja ajrore).
Tani mund ta merrni modulin bartës të foshnjës nga ulësja e pasagjerit.

Pastrimi dhe Mirëmbajtja

Pastrojeni kornizën, pjesët plastike dhe pëlhurën me një leckë të lagur, por mos përdorni gërryes ose zbardhues. Mos përdorni lubrifikantë silikoni, sepse ato do të tërheqin papastërti dhe ndyrësi.
Për të siguruar përdorim të gjatë, fshijeni këtë produkt me një leckë të butë dhe thithëse pasi ta keni përdorur në mot me shi.
Referojuni etiketave të kujdesit të bashkangjitura në mallrat e buta për udhëzimet e larjes dhe tharjes.
Është normale që pëlhura të ndryshojë ngjyrën nga rrezet e diellit dhe të tregojë konsumim pas një periudhe të gjatë përdorimi, edhe kur përdoret normalisht.
Për arsye sigurie, përdorni vetëm pjesë origjinale Nuna.
Kontrolloni rregullisht nëse çdo gjë funksionon siç duhet. Nëse ndonjë pjesë është e grisur, e thyer ose mungon, ndërpriteni përdorimin e këtij produkti.

Kontakti

Për pjesë këmbimi, shërbim ose pyetje shtesë garancie, ju lutemi të kontaktoni departamentin tonë të shërbimit ndaj klientit.
info@nunababy.com
www.nunababy.com

Në Mbretërinë e Bashkuar:
infouk@nunababy.com
www.nunababy.com

NUNA International B.V.
Van der Valk Boumanweg 178 C
2352JD Leiderdorp
Holanda
