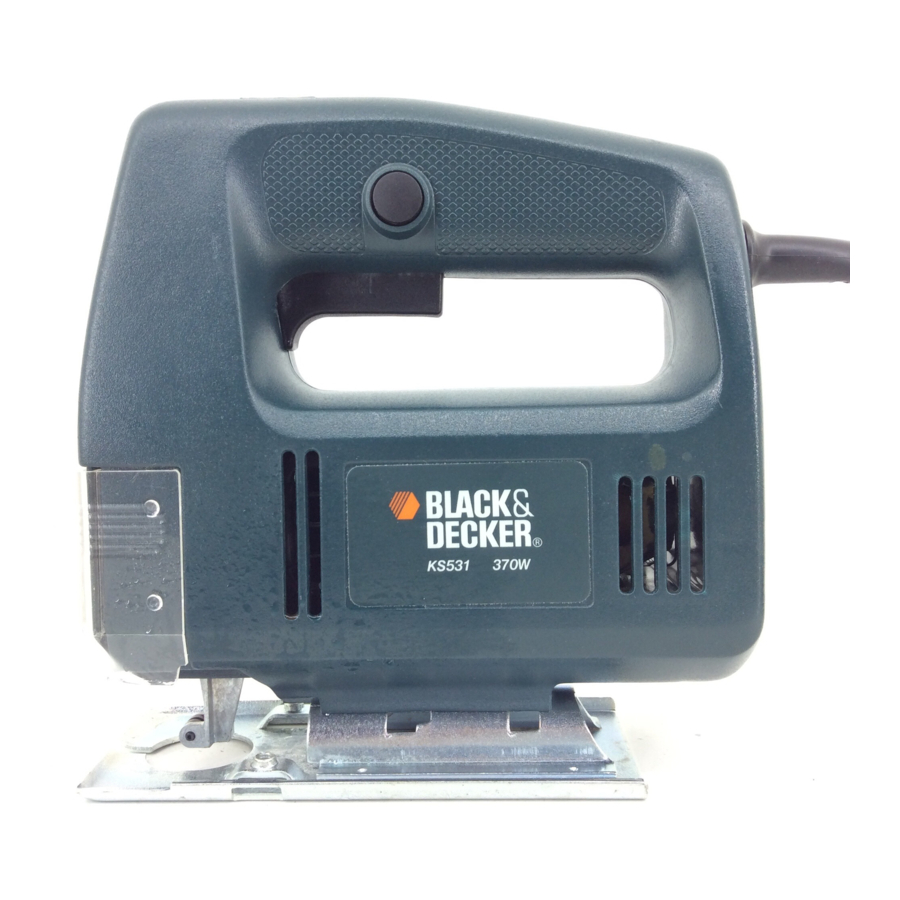

Black & Decker KS531 (CD300) - Navodila za vbodno žago

VARNOSTNA NAVODILA

Pri uporabi električnih orodij je treba vedno upoštevati naslednje osnovne varnostne ukrepe, da bi zmanjšali nevarnost požara, električnega udara in telesnih poškodb. Preden poskusite uporabljati izdelek, preberite vsa ta navodila in shranite to knjižico.

Za varno delovanje:

• Ohranjajte delovno območje čisto. Nepospravljena območja in delovne mize so povod za poškodbe.
• Upoštevajte okolje delovnega območja. Električnega orodja ne izpostavljajte dežju in ga ne uporabljajte v vlažnih ali mokrih prostorih. Poskrbite, da bo delovno območje dobro osvetljeno. Električnega orodja ne uporabljajte tam, kjer obstaja nevarnost požara ali eksplozije.
• Zaščitite se pred električnim udarom. Kjer je mogoče, se izogibajte telesnemu stiku z ozemljenimi površinami (npr. cevi, radiatorji, štedilniki in hladilniki).
• Otroke držite stran. Ne dovolite, da se obiskovalci dotikajo orodja ali podaljška. Vse obiskovalce je treba držati stran od delovnega območja.
• Shranjujte orodje, ko ga ne uporabljate. Ko orodja ne uporabljate, ga shranite na suhem, visokem ali zaklenjenem mestu, izven dosega otrok.
• Ne silite orodja. Delo bo opravljalo bolje in varneje pri hitrosti, za katero je bilo namenjeno.
• Uporabite pravo orodje. Ne silite majhnih orodij ali nastavkov, da opravljajo delo težkega orodja. Orodja ne uporabljajte za namene, za katere ni namenjeno; na primer, ne uporabljajte krožne žage za rezanje vej dreves ali hlodov.
• Pravilno se oblecite. Ne nosite ohlapnih oblačil ali nakita, saj se lahko zataknejo v gibljive dele. Pri delu na prostem so priporočljive gumijaste rokavice in nedrseča obutev. Nosite zaščitno pokrivalo za lase, da zajezite dolge lase.
• Uporabljajte zaščitna očala. Uporabljajte tudi masko za obraz ali prah, če je delo prašno ali če se orodje uporablja v zaprtih prostorih.
• Priključitev opreme za odsesavanje prahu. Če so na voljo naprave za priključitev odsesavanja in zbiranja prahu, zagotovite, da so priključene in pravilno uporabljene, zlasti v zaprtih prostorih.
• Ne zlorabljajte kabla. Nikoli ne prenašajte orodja za kabel ali ga ne vlecite, da ga odklopite iz vtičnice. Kabel hranite stran od vročine, olja in ostrih robov.
• Zavarujte delo. Za držanje dela uporabite spone ali primež. To je varneje kot uporaba roke in sprosti obe roki za upravljanje orodja.
• Ne se pretegniti. V vsakem trenutku ohranjajte pravilno oporo in ravnotežje.
• Orodje vzdržujte skrbno. Rezalno orodje naj bo ostro in čisto za boljše in varnejše delovanje. Upoštevajte navodila za mazanje in menjavo dodatne opreme. Občasno preglejte kabel orodja in ga, če je poškodovan, popravite v pooblaščenem servisnem centru. Občasno preglejte podaljšek in ga zamenjajte, če je poškodovan. Ročaji naj bodo suhi, čisti in brez olja in maščobe.
• Odklopite orodje , ko ga ne uporabljate, pred servisiranjem in pri menjavi dodatne opreme, kot so rezila, svedri in rezalniki.
• Odstranite nastavitvene ključe in ključe. Navadite se preveriti, ali so bili ključi in nastavitveni ključi odstranjeni iz orodja in vrnjeni v prostor za shranjevanje, preden ga vklopite.
• Izogibajte se nenamernemu zagonu. Ne prenašajte priključenega orodja s prstom na stikalu. Prepričajte se, da je stikalo izklopljeno, ko ga priključujete.
• Uporabite zunanji podaljšek. Ko se orodje uporablja na prostem, uporabljajte samo podaljšek, ki je namenjen za zunanjo uporabo in je tako označen.
• Bodite pozorni. Pazite, kaj počnete, uporabljajte zdravo pamet in ne upravljajte orodja, ko ste utrujeni.
• Preverite poškodovane dele. Pred nadaljnjo uporabo orodja je treba skrbno preveriti zaščito ali drug del, ki je poškodovan, da se ugotovi, ali bo pravilno deloval in opravljal svojo predvideno funkcijo. Preverite poravnavo gibljivih delov, prosto gibanje gibljivih delov, zlom delov, montažo in vse druge pogoje, ki lahko vplivajo na njegovo delovanje. Poškodovano zaščito ali drug del mora ustrezno popraviti ali zamenjati pooblaščeni servisni center, razen če je v knjižici izdelka navedeno drugače. Pokvarjena stikala naj zamenja pooblaščeni servisni center. Ne uporabljajte orodja, če ga stikalo ne vklopi in izklopi.
•
  Uporaba katere koli dodatne opreme ali nastavka, ki ni priporočen v knjižici izdelka, lahko predstavlja tveganje za telesne poškodbe.
• Orodje naj popravi usposobljena oseba. Električno orodje je v skladu z ustreznimi varnostnimi zahtevami. Popravila naj izvajajo samo usposobljene osebe z uporabo originalnih nadomestnih delov, sicer lahko to povzroči znatno nevarnost za uporabnika.

Shranite ta navodila!

DVOJNA IZOLACIJA

Orodje je dvojno izolirano. To pomeni, da so vsi zunanji kovinski deli električno izolirani od električnega omrežja. To se naredi z namestitvijo izolacijskih pregrad med električne in mehanske komponente, zaradi česar orodja ni treba ozemljiti.

Opomba: Dvojna izolacija ne nadomešča običajnih varnostnih ukrepov pri upravljanju orodja. Izolacijski sistem je za dodatno zaščito pred poškodbami, ki so posledica morebitne okvare električne izolacije v orodju.

ELEKTRIČNA VARNOST

Prepričajte se, da je napetost enaka napetosti, navedeni na tipski ploščici. Orodje je opremljeno z dvožilnim kablom in vtičem.

ZAMENJAVA OMREŽNEGA VTIČA (SAMO Združeno kraljestvo)

Če je treba omrežni vtič zamenjati in ste za to usposobljeni, nadaljujte po spodnjih navodilih.
Če ste v dvomih, se obrnite na servisni center Black & Decker ali usposobljenega električarja.

• Odklopite vtič iz napajanja.
• Odrežite vtič in ga varno zavrzite. Vtič z izpostavljenimi bakrenimi vodniki je zelo nevaren, če je vstavljen v vtičnico pod napetostjo.
• Namestite samo vtiče, odobrene s strani BS1363A, opremljene s pravilno nazivno varovalko.
  Opomba: Varovalke ne zagotavljajo osebne zaščite pred električnim udarom.
• Barve žic kabla ali črka bodo označene na priključni točki večine kakovostnih vtičev.
  Priključite žice na ustrezne točke v vtiču (glejte diagram). Rjava je L (pod napetostjo) in modra je N (nevtralna).

1. Prepričajte se, da zunanji ovoj kabla trdno drži sponka
2. Priključite modro na N (nevtralno)
3. Namestite vzdržljiv vtič, odobren s strani BS1363A
4. Namestite 5-ampersko varovalko, odobreno s strani BS1362
5. Priključite rjavo na L (pod napetostjo)

Samo 230 voltov AC Nikoli ne uporabljajte vtičnice za luč

• Preden zamenjate zgornji pokrov vtiča, se prepričajte, da zadrževalnik kabla trdno drži zunanji ovoj kabla in da sta dva vodnika pravilno pritrjena na priključnih vijakih. Če pokrov varovalke manjka ali je poškodovan, vtiča ne uporabljajte. Zazamenjavo ali snemljive pokrove varovalk se obrnite na servisni center Black & Decker.

Nikoli ne priključujte žic pod napetostjo ali nevtralnih žic na ozemljitveni zatič, označen z E ali .

ZAMENJAVA OMREŽNEGA VTIČA

(SAMO AVSTRALIJA IN NOVA ZELANDIJA)

Če se omrežni vtič ali kabel izdelka poškoduje, ga sme zamenjati samo pooblaščeni serviser Black & Decker, ker so potrebna orodja za posebne namene.

PODALJŠKI

Do 30 m (100 ft) dvožilnega podaljška Black & Decker (ali trižilnega podaljška v Avstraliji in na Novi Zelandiji) se lahko uporablja brez nepotrebne izgube moči.
Opomba: Podaljška ne smete uporabljati, razen če je to nujno potrebno. Uporaba nepravilnega podaljška lahko povzroči nevarnost požara in električnega udara. Če je treba uporabiti podaljšek, se prepričajte, da je pravilno ožičen, vsebuje pravilno nazivno varovalko, kot je priporočeno v njegovi dokumentaciji, in je v dobrem električnem stanju.

LASTNOSTI

1. Stikalo na sprožilec
2. Gumb za zaklepanje
3. Zaščita proti prahu
4. Podporni valj za rezilo
5. Podložna plošča
6. Odsesavanje prahu

Vaša vbodna žaga vključuje nekatere ali vse te funkcije.

Opomba: Ta uporabniški priročnik zajema tudi kataloške številke s črkovno pripono. Za podrobnosti o vašem izdelku glejte kartonsko škatlo.

NAMESTITEV REZILA

Modeli z ročno menjavo rezila (uporabljajte samo to vrsto rezila )
Odklopite vbodno žago iz napajanja.

Popustite oba vijaka in se prepričajte, da so zobje rezila obrnjeni naprej, potisnite steblo rezila čim dlje v držalo rezila. Rahlo privijte vijake izmenično, da namestite rezilo, nato pa ju popolnoma privijte. Za sprostitev obrnite oba vijaka za en obrat v nasprotni smeri urinega kazalca.

Vsi modeli
Opomba: Za doseganje večje natančnosti reza se prepričajte, da se hrbtna stran rezila dotika podpornega valjčka rezila. Za navodila o tem, kako spremeniti položaj podpornega valjčka rezila, glejte 'Podporni valjček rezila'.

PODPORNI VALJČEK REZILA

Za večjo podporo in natančnost pri rezanju je vaša vbodna žaga opremljena s podpornim valjčkom rezila. To podporo je treba nastaviti tako, da se valjček med rezanjem dotika hrbtne strani rezila.

Če želite to narediti, popustite pritrdilni vijak na strani orodja. Potisnite podporo rezila naprej, dokler se valjček ne dotakne zadnjega roba rezila. Ponovno privijte vijak. Občasno mazanje vodilnega valjčka (4) s kapljico olja bo podaljšalo življenjsko dobo valjčka.

UPRAVLJANJE VAŠE VBOJNE ŽAGE

Če želite vklopiti vbodno žago, popolnoma stisnite stikalo za vklop/izklop (1). Če želite izklopiti vbodno žago, spustite stikalo (1). Ko priključujete vbodno žago, se prepričajte, da je stikalo v položaju OFF (izklopljeno).
Ko je potrebno neprekinjeno delovanje, stisnite stikalo in pritisnite gumb za zaklepanje (2) ter spustite stikalo. Za sprostitev zaklepa stisnite in spustite stikalo. Pred odklopom iz napajanja vedno sprostite zaklep.

NASTAVITEV PODNOŽJA ŽAGE ZA KOTNO REZANJE

Podnožje (5) je mogoče nagniti do 45˚ na vsaki strani. Če želite to narediti, odklopite vbodno žago iz napajanja.

Dvignite pokrov za prah (3) in s izvijačem popustite oba vijaka na podnožju. Podnožje nekoliko povlecite nazaj in nastavite želeno kotno nastavitev glede na skalo ali potisnite podnožje naprej za fiksne zapore pri 0˚, 15˚, 30˚ ali 45˚. Privijte vijake, da pritrdite. Čeprav so skala in zareze natančne za večino namenov, je priporočljivo, da za zelo natančno kotno rezanje uporabite kotomer za nastavitev podnožja. Naredite testni rez na nekaterih odpadnih materialih, da preverite natančnost kota. Če želite ponastaviti podnožje za pravokotni rez, popustite pritrdilne vijake in premaknite podnožje, dokler ni približno 90˚ glede na rezilo, nato pa med rahlim pritiskom naprej na podnožje ponovno privijte pritrdilne vijake.

ODSESAVANJE PRAHU

Vašo vbodno žago z adapterjem za cev (dodatni del) je mogoče pritrditi na večino prenosnih sesalnikov.
Če želite uporabiti to možnost, potisnite adapter v odprtino na zadnji strani vbodne žage in namestite sesalno cev v adapter ali čez njega, odvisno od velikosti cevi. Pokrov za prah mora biti v spodnjem položaju.

UPORABNI NAMIGI

Rezanje laminatov
Rezila vaše vbodne žage režejo pri gibanju navzgor, zato bo do morebitnega cepljenja robov prišlo na strani materiala, ki je najbližja podnožju žage. Pri žaganju tankega lesa ali plastičnih laminatov uporabite rezilo za rezanje kovin z drobnimi zobmi in režite z zadnje strani materiala. Da bi zmanjšali tveganje za odlom robov plastičnega laminata, pritrdite kos odpadnega lesa ali trde plošče na obe strani laminata, da oblikujete sendvič, in žagajte skozi celotno sestavo. Vedno izberite pravo rezilo za delo.

Žepno rezanje

Rezilo žage je mogoče vstaviti neposredno v leseno površino, ne da bi predhodno izvrtali pilotno luknjo, s čimer se izognemo vrtanju.
Najprej izmerite in jasno označite površino, ki jo želite rezati. Nato nagnite vbodno žago naprej, tako da se zaobljene konice podnožja naslonijo na delovno površino, vendar je rezilo precej oddaljeno od nje. Vklopite vbodno žago in premaknite žago navzdol, dokler se premikajoče se rezilo ne nahaja natančno nad izbrano vstopno točko. Počasi spustite zadnji del podnožja proti obdelovancu, pri čemer ohranite trden vrtilni pritisk na konice podnožja z rezilom natančno na zahtevani liniji. Ne premikajte vbodne žage naprej po liniji reza, dokler rezilo žage popolnoma ne vstopi v material in se podnožje ne nasloni ravno na njegovo površino.

Rezanje kovine

Vašo vbodno žago lahko uporabljate za rezanje tanke pločevine iz železa in neželeznih kovin, kot so baker, medenina, aluminij itd. Pri rezanju tanke pločevine je priporočljivo pritrditi podložno ploščo iz mehkega lesa ali vezane plošče na obdelovanec, saj vam bo to omogočilo čisto rezanje brez vibracij in možnosti trganja kovine. Kovino in leseno podlogo žagamo skupaj. Ne silite rezila v kovino, saj boste s tem skrajšali življenjsko dobo rezila in morda poškodovali motor. Rezanje tanke kovine bo trajalo dlje kot rezanje razmeroma debelega kosa lesa, zato ne poskušajte pospešiti postopka s silo. Pred začetkom žaganja kovine nanesite tanek sloj olja vzdolž predlagane linije reza. Vedno izberite pravo rezilo za delo.

Čiščenje

Odklopite vbodno žago iz napajanja. Za čiščenje vbodne žage uporabljajte samo blago milo in rahlo vlažno krpo. Mnoga gospodinjska čistila vsebujejo kemikalije, ki lahko resno poškodujejo plastiko. Prav tako ne uporabljajte bencina, terpentina, laka ali razredčil za barve ali podobnih izdelkov. Nikoli ne dovolite, da bi tekočina prišla v notranjost orodja, in nikoli ne potapljajte nobenega dela vbodne žage v tekočino.

NEŽELENA ORODJA IN OKOLJE

Če nekega dne ugotovite, da je treba orodje zamenjati ali ni več uporabno, pomislite na varovanje okolja. Servisni centri Black & Decker bodo sprejeli stara orodja in jih odstranili na okolju prijazen način.

GARANCIJA BLACK & DECKER

(SAMO ZDRUŽENO KRALJESTVO, AVSTRALIJA IN NOVA ZELANDIJA)
Če izdelek Black & Decker postane okvarjen zaradi napak v materialu in izdelavi v 24 mesecih od datuma nakupa, jamčimo, da bomo brezplačno zamenjali vse okvarjene dele ali po naši presoji zamenjali enoto, pod pogojem, da:

• Izdelek nam vrnete ali našim pooblaščenim serviserjem z dokazilom o datumu nakupa.
• Izdelek ni bil uporabljen za trgovske, profesionalne ali najemne namene.
• Izdelek ni bil izpostavljen zlorabi ali zanemarjanju.
• Izdelek ni bil poškodovan zaradi tujih predmetov, snovi ali nesreč.
• Popravil ni poskušal nihče drug razen našega servisnega osebja ali pooblaščenih distributerjev za popravila.

Ta garancija je ponujena kot dodatna ugodnost in je poleg zakonskih pravic strank.

POPRODAJNI SERVIS ZA IZDELEK BLACK & DECKER

(SAMO ZDRUŽENO KRALJESTVO, AVSTRALIJA IN NOVA ZELANDIJA)
Black & Decker ponuja nacionalno poprodajno storitev prek naših servisnih centrov in koncesionarjev na Kanalskih otokih in otoku Man. Naš cilj je ponuditi odlično storitev, hitra popravila, obsežno razpoložljivost delov in popolno podporo za dodatno opremo. Uporaba dodatne opreme in delov, ki niso originalni Black & Decker, lahko poškoduje ali zmanjša učinkovitost vašega izdelka Black & Decker in lahko ogrozi tudi uporabnika. To lahko vpliva tudi na pogoje garancije.

POLITIKA POPRODAJNEGA SERVISA

(SAMO ZDRUŽENO KRALJESTVO, AVSTRALIJA IN NOVA ZELANDIJA)
Naš cilj je, da bi bile vse stranke Black & Decker popolnoma zadovoljne s svojim izdelkom Black & Decker in poprodajnim servisom, če pa potrebujete pomoč ali nasvet, se obrnite na lokalnega vodjo servisnega centra Black & Decker, ki vam bo z veseljem pomagal. Vse podrobnosti o naši edinstveni poprodajni storitvi lahko dobite v katerem koli od naših servisnih centrov Black & Decker.

DODATNA OPREMA

Učinkovitost katerega koli električnega orodja je odvisna od uporabljene dodatne opreme. Dodatna oprema Black & Decker je zasnovana po visokih standardih kakovosti in je zasnovana za izboljšanje učinkovitosti vašega orodja. Nakup dodatne opreme Black & Decker bo zagotovil, da boste kar najbolje izkoristili svoje orodje Black & Decker.

TEHNIČNI PODATKI

Raven zvočnega tlaka orodja je v skladu z zakonodajo EGS. Priporočljivo je, da sprejmete ustrezne ukrepe za zaščito sluha, če se vam raven zvoka zdi neprijetna. To običajno ustreza zvočnemu tlaku, ki presega 85 dB (A).

ES IZJAVA O SKLADNOSTI

Izjavljamo, da je enota: CD300, KS531 skladna z 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144, EN61000
A-utežena raven zvočnega tlaka 96dB (A) A-utežena raven zvočne moči 109dB (A) Utežene vibracije, ki se prenašajo na roke in dlani 5m/s2

Brian Cooke - Direktor inženiringa
Black & Decker Ltd, Spennymoor, County Durham DL16 6JG Združeno Kraljestvo

Politika podjetja Black & Decker je nenehno izboljševanje naših izdelkov, zato si pridržujemo pravico do spremembe specifikacij izdelkov brez predhodnega obvestila.
