CyberPower CP425SLG Kullanım Kılavuzu

ÜRÜN KAYDI

Lütfen ürününüzü www.cpsww.com/registration adresinde kaydettirmek için birkaç dakikanızı ayırın. Kayıt, ürününüzün garantisini onaylar, ürün kaybı veya hırsızlık durumunda sahipliğinizi onaylar ve size ücretsiz teknik destek alma hakkı verir. CyberPower sahipliğinin avantajlarından yararlanmak için ürününüzü şimdi kaydedin.

UPS SİSTEMİNİZİN KURULUMU

GİRİŞ
Bu UPS, California Enerji Komisyonu'nun (CEC) Enerji Verimliliği Sertifikasını karşılamaktadır. CyberPower Systems, çevreye katkımızı en üst düzeye çıkarmak için enerji verimli ürünler üretmeye kendini adamıştır.

AMBALAJIN AÇILMASI
Teslim aldıktan sonra UPS'i inceleyin. Kutu aşağıdakileri içermelidir:

1. UPS ünitesi
2. Kullanım kılavuzu
3. USB cihaz kablosu (SE425G hariç)

*PowerPanel® Personal Edition yazılımı web sitemizde mevcuttur. Ücretsiz indirmek için lütfen www.cpsww.com adresini ziyaret edin ve Yazılım Bölümüne gidin.

EKİPMANINIZIN GÜÇ GEREKSİNİMLERİNİN NASIL BELİRLENİR

1. UPS'e takılan ekipmanın, UPS ünitesinin nominal kapasitesini aşmadığından emin olun. Ünitenin nominal kapasiteleri aşılırsa, aşırı yük durumu oluşabilir ve UPS ünitesinin kapanmasına veya devre kesicinin atmasına neden olabilir.
2. Elektronik ekipmanınızın gerektireceği güç miktarını etkileyebilecek birçok faktör vardır. Optimum sistem performansı için yükü ünitenin nominal kapasitesinin %80'inin altında tutun.

DONANIM KURULUM KILAVUZU

1. Yeni UPS'iniz teslim alındıktan hemen sonra kullanılabilir. Ancak, yeni bir UPS aldıktan sonra, pilin maksimum şarj kapasitesini sağlamak için, pili en az 8 saat şarj etmeniz önerilir. UPS'iniz otomatik şarj özelliği ile donatılmıştır. UPS bir AC prizine takıldığında, UPS açık veya kapalı olsun, pil otomatik olarak şarj olur.

2. UPS ünitesi kapalı ve fişi çekilmiş durumdayken, bilgisayarınızı, monitörünüzü ve pil yedeği gerektiren diğer çevre birimlerini pille çalışan prizlere bağlayın. Diğer çevre ekipmanlarını (örneğin yazıcı, tarayıcı, hoparlörler vb.) tam zamanlı aşırı gerilim koruma prizlerine takın.Lazer yazıcı, kağıt öğütücü, fotokopi makinesi, ısıtıcı, elektrik süpürgesi, su pompası veya diğer büyük elektrikli cihazları "Pil ve Aşırı Gerilim Korumalı Prizlere" takmayın. Bu cihazların güç talepleri üniteyi aşırı yükleyecek ve muhtemelen zarar verecektir.
3. Faks, telefon veya modem hattını korumak için, bir telefon kablosunu duvar prizi yuvasından UPS'in IN yuvasına bağlayın. Bir telefon kablosunu UPS OUT yuvalarından birinden bilgisayardaki modem bağlantı noktasına bağlayın. Diğer UPS OUT yuvası bir telefonu veya faks makinesini korumak için kullanılabilir.

4. UPS'i 2 kutuplu, 3 telli topraklı bir prize (duvar prizi) takın. Duvar prizinin bir sigorta veya devre kesici ile korunduğundan ve büyük elektrik talepleri olan ekipmanlara (örneğin klima, buzdolabı, fotokopi makinesi vb.) hizmet etmediğinden emin olun. Garanti, uzatma kablolarının, priz şeritlerinin ve aşırı gerilim şeritlerinin UPS ünitesiyle birlikte kullanılmasını yasaklamaktadır.
5. Üniteyi açmak için güç anahtarına basın. Güç Açık gösterge ışığı yeşil renkte yanacak ve ünite iki kez "bip" sesi çıkaracaktır.
6. Aşırı yük algılanırsa, sesli bir alarm çalacak ve ünite uzun bir bip sesi çıkaracaktır. Bunu düzeltmek için UPS'i kapatın ve pil gücüyle beslenen prizlerden en az bir ekipmanı çıkarın. Devre kesicinin basılı olduğundan emin olun ve ardından UPS'i açın.
7. Optimum pil şarjını korumak için UPS'i her zaman bir AC prizine takılı bırakın.
8. UPS'i uzun süre saklamak için, üzerini örtün ve pili tamamen şarj edilmiş halde saklayın. Depolama sırasında, optimum pil ömrünü sağlamak için pili üç ayda bir yeniden şarj edin.
9. Uygun erişilebilirlik için duvar prizinin ve UPS'in takılan ekipmanın yakınında bulunduğundan emin olun.

TEMEL ÇALIŞMA

AÇIKLAMA

1. Pil ve Aşırı Gerilim Korumalı Prizler
   Ünitede, bir elektrik kesintisi sırasında ekipmanınızın geçici olarak kesintisiz çalışmasını sağlamak için dört adet pille çalışan ve aşırı gerilim korumalı priz bulunur. (Lazer yazıcı, kağıt öğütücü, fotokopi makinesi, ısıtıcı, elektrik süpürgesi, su pompası veya diğer büyük elektrikli cihazları "Pil ve Aşırı Gerilim Korumalı Prizlere" takmayın. Bu cihazların güç talepleri üniteyi aşırı yükleyecek ve muhtemelen zarar verecektir.
2. Tam Zamanlı Aşırı Gerilim Koruma Prizleri
   Ünitede dört adet aşırı gerilim bastırma prizi bulunur.
3. Güç Anahtarı
   UPS'i açmak için, güç düğmesine yaklaşık 2 saniye basın - sabit bir ton (1 saniye) duyacaksınız - ve kısa bir bip sesinden sonra bırakın.
   UPS'i kapatmak için, güç düğmesine yaklaşık 2 saniye basın - sabit bir ton (1 saniye) duyacaksınız - ve iki kısa bip sesinden sonra bırakın.
   Alarm ayarı: Sesli alarm, GÜÇ düğmesine hızlıca iki kez basılarak KAPALI veya AÇIK konuma getirilebilir. Varsayılan ayar, Alarm
   Açık'tır. Alarmı Kapatmak için, güç düğmesine hızlıca iki kez basın. Alarm Kapatıldığında iki kısa bip sesi duyacaksınız. Alarmı tekrar AÇMAK için, güç düğmesine hızlıca iki kez basın. Alarm Açıldığında tek bir kısa bip sesi duyacaksınız. *Alarm Kapatıldığında, UPS düşük pil durumuna ulaştığında sesli bildirim olmayacaktır.
4. Güç Açık Göstergesi
   Şebeke gücü normal olduğunda ve UPS prizleri aşırı gerilim ve ani yükselmelerden arınmış güç sağladığında bu LED yanar.
5. Elektrik Tesisatı Arıza Göstergesi
   Bu LED göstergesi, kullanıcıyı kötü topraklama, eksik topraklama veya ters kablolama gibi bir kablolama sorunu olduğu konusunda uyarmak için yanacaktır. Bu yanıyorsa, tüm elektrikli ekipmanı prizden çıkarın ve bir elektrikçiye prizin doğru şekilde kablolanıp kablolanmadığını doğrulatın. Ünite, topraklanmış ve doğru şekilde kablolanmış bir duvar prizine takılmadan aşırı gerilim koruması sağlamaz.
6. İletişim Koruma Portları
   İletişim koruma portları, herhangi bir standart modem, faks veya telefon hattını koruyacaktır. (RJ11)
7. Devre Kesici
   UPS'in yanında bulunan devre kesici, aşırı yük ve arıza koruması sağlar.
8. PC'ye USB Portu (SE425G hariç)
   Bu port, bilgisayardaki USB portu ile UPS ünitesi arasında bağlantı ve iletişim sağlar. UPS, durumunu PowerPanel^® Personal Edition yazılımına iletir.

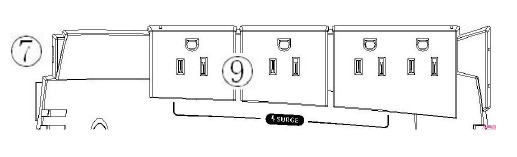

9. AC Adaptörleri için Tasarlanmış Prizler
   UPS ünitesinde, AC güç adaptörlerinin bitişik prizleri örtmeden veya engellemeden UPS'e takılabilmesi için geniş aralıklı dört priz bulunur.

SORUN GİDERME

Ek sorun giderme bilgileri "Destek" bölümünde bulunabilir: www.CPSww.com

LED GÖSTERGELERİ VE SESLİ ALARMLAR İÇİN TANIMLAR

Güç AÇIK	Kablo Bağlantısı Hatası	Alarm	DURUM
Açık	Kapalı	Kapalı	Normal
Açık*	Kapalı	Her 30 saniyede bir iki kez bip sesi	Şebeke Arızası- UPS, pilden güç alan prizlere pilinden güç sağlıyor.
Açık*	Kapalı	Her 1/2 saniyede bir hızlı bip sesi	Şebeke Arızası- UPS pil gücü sağlıyor. Hızlı bip sesi, ünitenin kısa süre sonra gücünün biteceğini gösterir.
Kapalı	Kapalı	Sabit ton	Aşırı Pil Yükü - Bağlı ekipman, UPS'nin listelenen kapasitesini aştığında meydana gelir. UPS'yi kapatın, pil prizlerinden en az bir ekipmanı fişten çekin, 10 saniye bekleyin, devre kesiciyi sıfırlayın ve üniteyi açın.
Açık/Kapalı	Açık	Yok	Elektrik Kablolama Hatası - Bu, AC prizinde kötü topraklama, eksik topraklama veya ters kablolama gibi bir kablolama sorunu olduğunu gösterir. Tüm elektrikli ekipmanları prizden çıkarın ve düzgün kablolama sağlandığından emin olmak için bir elektrikçiye prizi kontrol ettirin.
Kapalı	Kapalı	Sabit ton	Şebeke Arızası- Frekans 47-63Hz'nin ötesinde. UPS Hat Modunda açılmayacak.

* Bip sesi çıkardığında, güç açık LED'i buna göre yanıp sönecektir.

TEKNİK ÖZELLİKLER

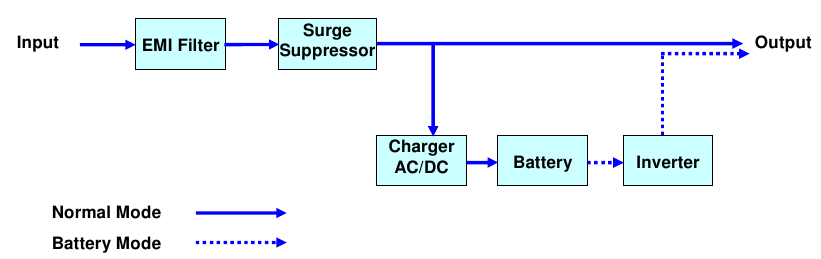

SİSTEM FONKSİYON BLOK ŞEMASI

CYBERPOWER GREENPOWER UPS™ TEKNOLOJİSİ

Gelişmiş Enerji Tasarrufu Sağlayan Tasarım
GreenPower UPS™, sınıfındaki en enerji verimli UPS yapan yüksek verimli bir şarja sahiptir. Gelişmiş yüksek frekanslı şarj sistemi, şarj verimliliğini önemli ölçüde artırır ve enerjiden tasarruf sağlar. Bu gelişmiş tasarımın bir sonucu olarak, GreenPower UPS™ rekabetçi modellere kıyasla daha az enerji kullanır. GreenPower UPS™, Tehlikeli Maddelerin Kısıtlanması (RoHS) direktifine uygun olarak üretilmiştir ve bu da onu günümüzün piyasasındaki en çevre dostu UPS'lerden biri yapmaktadır.

ÖNEMLİ GÜVENLİK UYARILARI

(BU TALİMATLARI SAKLAYIN)
Bu kılavuz önemli güvenlik talimatları içerir. Lütfen ünitenin kurulumu ve çalıştırılması sırasında tüm talimatları dikkatlice okuyun ve uygulayın.
UPS'nizi ambalajından çıkarmaya, kurmaya veya çalıştırmaya çalışmadan önce bu kılavuzu baştan sona okuyun.

Yangın veya elektrik çarpması riskini önlemek için, iletken kirleticilerden arındırılmış, sıcaklık ve nem kontrollü bir iç mekanda kurun. (Lütfen kabul edilebilir sıcaklık ve nem aralığı için spesifikasyonlara bakın).

Elektrik çarpması riskini azaltmak için kapağı çıkarmayın. İçeride kullanıcının servis yapabileceği hiçbir parça yoktur.

İçerideki tehlikeli akım taşıyan parçalar, AC giriş gücü kesildiğinde bile pilden enerji alabilir.

UPS, sigorta veya devre kesici korumasına sahip bir AC prizine bağlanmalıdır. Topraklanmamış bir prize takmayın. Bu ekipmanın enerjisini kesmeniz gerekiyorsa, üniteyi kapatın ve fişini çekin.

Elektrik çarpmasını önlemek için, bir bilgisayar bileşenini kurmadan önce üniteyi kapatın ve AC güç kaynağından çıkarın.

Elektronik Bilgisayar/Veri İşleme Ekipmanının Korunması Standardı, ANSI/NFPA 75'te tanımlandığı gibi bir bilgisayar odasında kullanım için değildir.

Yangın riskini azaltmak için, yalnızca Ulusal Elektrik Yasası, ANSI/NFPA 70 uyarınca maksimum 20 amperlik branş devre aşırı akım koruması sağlanan bir devreye bağlayın.
TIBBİ VEYA YAŞAM DESTEK EKİPMANLARI İÇİN KULLANMAYIN! CyberPower Systems, yaşam destek veya tıbbi uygulamalar için ürün satmamaktadır. Yaşam destek ekipmanlarının, herhangi bir tıbbi uygulamanın veya hasta bakımının çalışmasını ve güvenliğini etkileyecek hiçbir durumda KULLANMAYIN.
AKVARYUMLARLA VEYA YAKININDA KULLANMAYIN! Yangın veya elektrik çarpması riskini azaltmak için, bir akvaryumla veya yakınında kullanmayın. Akvaryumdan gelen yoğunlaşma ünitenin kısa devre yapmasına neden olabilir.
UPS'Yİ HERHANGİ BİR ULAŞIM ARACINDA KULLANMAYIN! Yangın veya elektrik çarpması riskini azaltmak için, üniteyi uçak veya gemi gibi herhangi bir ulaşım aracında kullanmayın. Transit sırasında meydana gelen şok veya titreşimin etkisi ve nemli ortam ünitenin kısa devre yapmasına neden olabilir.
