ATEN UC232A, UC232A1, UC232AF - Adapter qo'llanmasi
- 1 Paket tarkibi
- 2 Kirish
- 3 Uskunani sozlash
- 4 Xavfsizlik yo‘riqnomasi
- 5 Texnik qo‘llab-quvvatlash
- 6 Texnik xususiyatlar
- 7 DB-9 Pin belgilanishlari
- 8 Foydalanuvchi haqida ma'lumot
- 9 Mahsulot haqida ma'lumot
- 10 Havolalar
- 11 Qo'llanmani yuklab olish
- 12 Boshqa tillarda
Paket tarkibi
Barcha komponentlar ish holatida ekanligiga ishonch hosil qiling. Agar biron bir muammoga duch kelsangiz, diler bilan bog'laning.
1 UC232A/UC232A1/UC232AF USB dan RS-232 adapteriga
1 foydalanuvchi yo'riqnomasi
Konvensiyalar
Ushbu qo'llanmada quyidagi konvensiyalardan foydalaniladi:
 | Kiritishingiz kerak bo'lgan matnni bildiradi. |
| [ ] | Bosishingiz kerak bo'lgan tugmalarni bildiradi. Misol uchun, [Enter] Enter tugmasini bosishni anglatadi. Agar tugmalar birgalikda bosilishi kerak bo'lsa, ular bir xil qavs ichida orasida plyus belgisi bilan birga ko'rsatiladi: [Ctrl+Alt]. |
| 1. | Raqamlangan ro'yxatlar ketma-ket bosqichlardan iborat protseduralarni ifodalaydi. |
| • | Belgili ro'yxatlar ma'lumot beradi, lekin ketma-ket bosqichlarni o'z ichiga olmaydi. |
| > | Keyingi keladigan variantni (masalan, menyu yoki dialog oynasida) tanlashni bildiradi. Misol uchun, Start > Run Start menyusini ochishni va keyin Run-ni tanlashni anglatadi. |
 | Muhim ma'lumotlarni bildiradi. |
Kirish
Umumiy ko'rinish
Universal ketma-ket shina (USB) port texnologiyasi tashqi periferik qurilmalarning (skanerlar, raqamli kameralar, olinadigan disklar va boshqalar) ko'payishiga javoban paydo bo'ldi, ular tobora so'nggi avlod kompyuterlariga ulanmoqda. U an'anaviy shina portlariga qaraganda tezroq va u hech qanday IRQ talab qilmaganligi sababli, IRQ mojarosi muammosi yo'q qilinadi, bu esa tizimga ko'proq periferik qurilmalarni ulash mumkinligini anglatadi.
UC232A/UC232A1/UC232AF USB dan Serial adapteriga USB spetsifikatsiyasini qo'llab-quvvatlaydigan kompyuterlar, netbuklar, noutbuklar va qo'lda ishlaydigan hisoblash qurilmalari uchun tashqi ulash va ishlatish RS-232 serial ulanishini ta'minlaydi. U periferik qurilmalar ulanishi uchun standart DB-9 erkak ulagichi va kompyuterning USB portiga yoki USB hubga ulanish uchun A tipidagi ulagichi bo'lgan biriktirilgan USB kabeli (UC232A uchun 35 CM, UC232A1 uchun 100 CM va UC232AF uchun 120 CM) bilan birga keladi.
UC232A/UC232A1/UC232AF mobil telefonlar, PDAlar, raqamli kameralar, modemlar va ISDN terminal adapterlarini 921,6 Kbps gacha bo'lgan ma'lumot uzatish tezligida yuqori sifatli serial ulanishlar bilan ta'minlaydi. U USB interfeysini periferik qurilmalar uchun shaffof qiladi, bu ularga USB bilan oson interfeyslash imkonini beradi, an'anaviy serial port ulanishlari bilan topilgan sozlash muammolarini bartaraf qiladi. USB spetsifikatsiyasiga mos keluvchi qurilma sifatida UC232A/UC232A1/UC232AF energiya tejaydigan to'xtatib turish va qayta tiklash operatsiyalarini ham qo'llab-quvvatlaydi.
Eslatma: UC232A/UC232A1/UC232AF IRQ raqami yoki IO manzilini talab qiladigan serial sichqoncha kabi qurilmalarni qo'llab-quvvatlamaydi.
Xususiyatlar
- RS-232 serial interfeysini qo'llab-quvvatlaydi
- Qurilma mosligini yaxshilash uchun FTDI chipini qabul qiling (faqat UC232AF)
- Barqaror uzatish ishlashi uchun elektromagnit shovqinlarga qarshi (anti-EMI) qobiliyatida isbotlangan ishlash
- USB spetsifikatsiyalariga to'liq muvofiqligi
- Avtomatik qo'l berish rejimini qo'llab-quvvatlaydi
- 921,6 Kbps gacha bo'lgan ma'lumot uzatish tezligi
- OS mosligi: Windows, Mac va Linux
- Uzoqdan uyg'otish va quvvatni boshqarishni qo'llab-quvvatlaydi
- Har bir yuqoriga va pastga oqim ma'lumot uzatish uchun 96 baytli buferni ta'minlaydi
- Uyali telefonlar, PDAlar, raqamli kameralar, modemlar va ISDN terminal adapterlari bilan ishlaydi
- Butun dunyo bo'ylab yetakchi korxonalar tomonidan tavsiya etilgan va qabul qilingan ishonchli ulanish yechimi
- Qo'shimcha RS-232 portini o'rnatishning oson usuli
- IRQ talab qilinmaydi
Tizim talablari
- Tizimga o'rnatilgan USB Xost kontrolleri
Operatsion tizimlar
Qo'llab-quvvatlanadigan operatsion tizimlar quyidagi jadvalda ko'rsatilgan.
| OS | Versiya |
| Windows | 2000, Vista, 7, 8, 8.1, 10 yoki undan yuqori |
| Mac | OS 10 yoki undan keyingi |
| Linux yadrosi | 2.6.15 yoki undan keyingi |
Agar sizning Linux yadrosi v2.6.15 ~ v5.4 oralig'ida bo'lsa va qurilmangizda chipsetning yangi versiyasi bo'lsa, Linux drayverini mahsulot veb-sahifamizdan yangilang. Ushbu drayver faqat 2021 yoki undan keyingi chipset versiyali qurilma bilan ishlaydi.
Qurilmangiz qaysi chipset versiyasi ekanligini aniqlash uchun quyidagi havoladan foydalaning.
http://eservice.aten.com/eServiceCx/Common/FAQ/view.do?id=18695

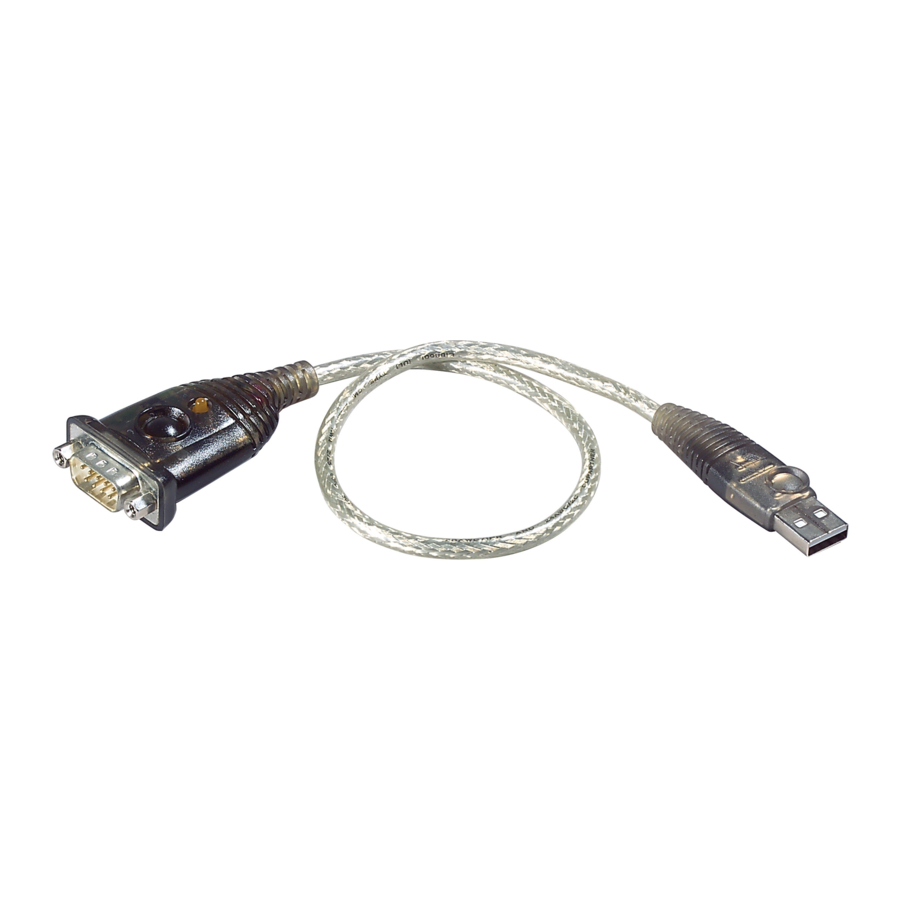

Uskuna ko'rinishi
| Yo'q. | Komponent | Tavsif |
| 1 | USB ulagichi | USB A tipidagi kompyuterga ulanadi. |
| 2 | serial ulagich | Serial qurilmaga ulanadi. |
| 3 | Ulagich gaykalari | Serial qurilmaga ulanadi. |
| 4 | quvvat LEDi | Qurilma yoqilganligini ko'rsatish uchun yonadi. |
Uskunani sozlash
- Iltimos, ushbu qurilmani joylashtirish bo‘yicha xavfsizlik ma’lumotlarini Xavfsizlik yo‘riqnomasida ko‘rib chiqing.
- Quvvat kuchlanishi yoki statik elektrdan o'rnatishga zarar yetkazmaslik uchun. Barcha ulangan qurilmalar to'g'ri topraklanması muhimdir.
Qurilmani ulash
UC232A/UC232A1/UC232AF qurilmasini ulash uchun quyidagi qadamlarni bajaring.
- USB konnektorini kompyuterga ulang va drayverni o‘rnatishga ruxsat bering.
Eslatma: Agar siz ushbu qurilma uchun drayverlarni o'z ichiga olmaydigan eski kompyuterdan foydalanayotgan bo'lsangiz, iltimos, UC232A/UC232A1/UC232AF drayverlarini yuklab olish uchun veb-saytimizga tashrif buyuring va apparatni sozlashdan oldin ularni o'rnating. - RS-232 konnektorini serial qurilmaga ulang.
- Serial qurilmalarni yoqing.
Windows 2000 o‘rnatish
Drayver(lar)ni o‘rnatish
UC232A/UC232A1/UC232AF drayverlarini o‘rnatish uchun quyidagilarni bajaring:
Eslatma: Sozlash quyidagi rasmda UC232A uchun. UC232A1/UC232AF UC232A bilan bir xil, faqat 35 sm o‘rniga 100 sm va 120 sm kabel biriktirilgan.
- Iltimos, UC232A mahsulot sahifasidan eng so'nggi dasturiy ta'minotni o'rnatish paketini yuklab oling www.aten.com/download (UC232A ni qidiring va yuklab olish yorlig'iga o'ting).
- Faylni ishga tushiring va batafsil dasturiy ta'minot sozlamalarini sozlash uchun ekrandagi ko'rsatmalarga amal qiling.
- UC-232ADriverInstaller.exe ni ikki marta bosing.
Bir necha daqiqadan so'ng quyidagi muloqot oynasi paydo bo'ladi:
![]()
- Drayverlarni o'rnatish uchun Next (Keyingi) ni bosing.
- Windows quyidagi ogohlantirishni ko'rsatadi:
![]()
- Siz ushbu ogohlantirishga bemalol e'tibor bermasligingiz mumkin. Yangi dasturni o'rnatishni davom ettirish uchun Continue Anyway (Baribir davom etish) ni bosing. O'rnatish tugallangandan so'ng quyidagi muloqot oynasi paydo bo'ladi:
![]()
- Sehrgarni yopish uchun Finish (Tugatish) ni bosing. Siz drayver(lar)ni muvaffaqiyatli o‘rnatdingiz.
UC232A/UC232A1/UC232AF ni ulash
- UC232A/UC232A1/UC232AF USB to Serial Adapter ni kompyuteringizdagi USB portiga ulang. Yangi Uskuna Ustasi paydo bo‘ladi:
![]()
- No, not this time (Yo‘q, bu safar emas)ni tanlang va davom etish uchun Next (Keyingi) ni bosing. Quyidagi muloqot oynasi paydo bo‘ladi:
![]()
- Standart tanlovni (Install the software automatically (Dasturni avtomatik tarzda o‘rnatish)) qoldiring. Davom etish uchun Next (Keyingi) ni bosing.
- Windows quyidagi ogohlantirishni ko'rsatadi:
![]()
- Siz ushbu ogohlantirishga bemalol e'tibor bermasligingiz mumkin. Yangi apparatni o'rnatishni davom ettirish uchun Continue Anyway (Baribir davom etish) ni bosing. O'rnatish tugallangandan so'ng quyidagi muloqot oynasi paydo bo'ladi:
![]()
- Sehrgarni yopish uchun Finish (Tugatish) ni bosing. Siz UC232A/UC232A1/UC232AF ni muvaffaqiyatli o‘rnatdingiz.
Drayver(lar)ni o‘chirish
- O‘rnatish diskini CD-ROM drayveriga joylashtiring. Quyidagi muloqot oynasi paydo bo‘ladi:
![]()
- Uninstall the driver (Drayverni o‘chirish)ni tanlang va keyin Next (Keyingi)ni bosing. Quyidagi muloqot oynasi paydo bo‘ladi:
![]()
- Finish (Tugatish)ni bosing. Siz drayver(lar)ni muvaffaqiyatli o‘chirib tashladingiz.
Windows Vista/7/8/8.1/10 o‘rnatish
Drayver(lar)ni o‘rnatish
UC232A/UC232A1/UC232AF drayverlarini o‘rnatish uchun quyidagilarni bajaring:
Eslatma: Sozlash quyidagi rasmda UC232A uchun. UC232A1/UC232AF UC232A bilan bir xil, faqat 35 sm o‘rniga 100 sm va 120 sm kabel biriktirilgan.
- Regional and Language Options (Hududiy va til opsiyalari)ni, keyin Administrative (Ma’muriy)ni tekshirish orqali Unicode bo‘lmagan dasturlar uchun Windows tili ingliz tiliga o‘rnatilganligiga ishonch hosil qiling.
- Iltimos, UC232A mahsulot sahifasidan eng so'nggi dasturiy ta'minotni o'rnatish paketini yuklab oling www.aten.com/download (UC232A ni qidiring va yuklab olish yorlig'iga o'ting).
- Faylni ishga tushiring va batafsil dasturiy ta'minot sozlamalarini sozlash uchun ekrandagi ko'rsatmalarga amal qiling.
- Yuklab olingan faylni oching va UC232A_Windows_Setup-ni o'ng tugmasini bosing. Quyidagi rasmda ko'rsatilgandek Run as administrator (Administrator sifatida ishga tushirish)ni tanlang.
![]()
- Bir necha daqiqadan so'ng quyidagi muloqot oynasi paydo bo'ladi. O'zingizga kerakli tilni tanlang va Next (Keyingi)ni bosing.
![]()
- Next (Keyingi)ni bosing.
![]()
- Drayverlarni o'rnatish uchun Install (O'rnatish)ni bosing.
![]()
- O'rnatish tugallangandan so'ng quyidagi muloqot oynasi paydo bo'ladi. Sehrgarni yopish uchun Finish (Tugatish)ni bosing. Siz drayver(lar)ni muvaffaqiyatli o'rnatdingiz.
![]()
UC232A/UC232A1/UC232AF ni ulash
- UC232A/UC232A1/UC232AF USB-dan Serial Adapter-ni kompyuteringizdagi USB portiga ulang. Drayver o'rnatilganligini va UC232A/UC232A1/UC232AF ishlatishga tayyor ekanligini tasdiqlash uchun kompyuteringiz ekranining pastki o'ng tomonida quyidagi muloqot oynasi paydo bo'ladi:
![]()
Mac o‘rnatish
Dasturiy ta’minotni o‘rnatish
UC232A/UC232A1/UC232AF dasturiy ta’minotini o‘rnatish uchun quyidagilarni bajaring:
Eslatma: Sozlash quyida tushuntirilgan UC232A uchun. UC232A1/UC232AF UC232A bilan bir xil, faqat 35 sm o‘rniga 100 sm va 120 m kabel biriktirilgan.
- Iltimos, UC232A mahsulot sahifasidan eng so'nggi dasturiy ta'minotni o'rnatish paketini yuklab oling www.aten.com/download (UC232A ni qidiring va yuklab olish yorlig'iga o'ting).
- Faylni ishga tushiring va batafsil dasturiy ta'minot sozlamalarini sozlash uchun ekrandagi ko'rsatmalarga amal qiling.
- Yuklab olingan papkani oching va Mac OS faylini qattiq diskingizga nusxalash.
- Siqilgan fayl(lar)ni ochish uchun fayl belgisini ikki marta bosing.
- Chiqarilgan fayl(lar)ni Hard Disk > System Folder > Extensions (Qattiq disk > Tizim papkasi > Kengaytmalar) papkasiga nusxalash.
Eslatma: Agar siz ingliz tilidan boshqa tildagi versiyadan foydalanayotgan bo'lsangiz, fayllarni tizimingiz uchun tegishli papkaga nusxalash.
UC232A/UC232A1/UC232AF ni ulash
UC232A/UC232A1/UC232AF ni Mac-dagi USB portiga ulang.
Eslatma: UC232A/UC232A1/UC232AF, agar dasturiy ta’minot oldindan o‘rnatilmagan bo‘lsa, to‘g‘ri ishlamaydi.
Linux o‘rnatish
Drayver(lar)ni o‘rnatish
UC232A/UC232A1/UC232AF drayverlarini o‘rnatish uchun quyidagilarni bajaring:
Eslatma: Sozlash quyida tushuntirilgan UC232A uchun. UC232A1 UC232A va UC232AF bilan bir xil, faqat 35 sm va 120 sm o‘rniga 100 sm kabel biriktirilgan.
- Iltimos, UC232A mahsulot sahifasidan eng so'nggi dasturiy ta'minotni o'rnatish paketini yuklab oling www.aten.com/download (UC232A ni qidiring va yuklab olish yorlig'iga o'ting).
- Faylni ishga tushiring va batafsil dasturiy ta'minot sozlamalarini sozlash uchun ekrandagi ko'rsatmalarga amal qiling.
- Buyruq satrini oching.
- Operatsion tizimingiz versiyasiga mos keladigan pastki katalogga o‘ting. (Masalan, agar sizning operatsion tizimingiz Red Hat 7.3 bo‘lsa, unda Redhat73 pastki katalogiga o‘ting.)
- Pastki katalogdagi fayllarni qattiq diskingizdagi katalogga nusxalash uchun quyidagi buyruqlarni kiriting:
cp pl2303.c /directory_name
cp Makefile /directory_name/makefile
bu yerda directory_name — bu fayllarni nusxalayotgan qattiq diskingizdagi katalog nomi.
Eslatma: Faylni yangi katalogga nusxalayotganda "Makefile" dagi katta "M" ni kichik "m" ga o'zgartirishga ishonch hosil qiling. - Fayllarni nusxalagan katalogga o‘ting.
- Quyidagi buyruqni kiriting:
make inst - UC232A/UC232A1/UC232AF ni kompyuteringizdagi USB portiga ulang.
Eslatma: UC232A/UC232A1/UC232AF, agar drayverlar oldindan o‘rnatilmagan bo‘lsa, to‘g‘ri ishlamaydi.
Drayver(lar)ni o‘chirish
- Buyruq satrini oching.
- Drayver(lar)ni o‘rnatgan katalogga o‘ting.
- Quyidagi buyruqni kiriting:
- Drayverni o‘chirish uchun:
make uninst - Barcha drayverlarni (shu jumladan asosiy drayverni) o‘chirish uchun:
make uninst_all
- Drayverni o‘chirish uchun:
Siz drayver(lar)ni muvaffaqiyatli o‘chirib tashladingiz.
Periferiya o‘rnatish
- Operatsion tizimingiz uchun dasturiy ta'minotni o'rnatish tartibini tugatgandan so'ng va UC232A/UC232A1/UC232AF ni kompyuteringizga ulangandan so'ng, periferik qurilmani UC232A/UC232A1/UC232AF ga ulang va keyin periferikni yoqing.
![Periferiya o‘rnatish]( "ATEN - UC232A - Periferiya o‘rnatish")
- O'rnatishni yakunlash uchun O'rnatish Ustasi-ning ekrandagi ko'rsatmalariga amal qiling.
Eslatma:- Ushbu protsedura faqat periferikni birinchi marta ulaganingizda sodir bo'ladi. Agar sizning periferikingiz ilgari RS-232 (COM) porti uchun ulangan va sozlangangan bo'lsa, Adapter O'rnatishini bajarganingizdan va Tugatish-ni bosganingizdan so'ng, drayver uni aniqlaydi va avtomatik ravishda o'rnatadi.
Biroq, ba'zi periferik qurilmalar, masalan, eski PDA'lar, to'g'ri ishlashi uchun periferik qurilma uchun dasturiy ta'minotni qayta o'rnatishingizni talab qiladi. - Windows 2000 ostida, agar siz modemni ulasangiz, uni Standard Modem (Standart Modem) sifatida belgilashingiz kerak.
- Ushbu protsedura faqat periferikni birinchi marta ulaganingizda sodir bo'ladi. Agar sizning periferikingiz ilgari RS-232 (COM) porti uchun ulangan va sozlangangan bo'lsa, Adapter O'rnatishini bajarganingizdan va Tugatish-ni bosganingizdan so'ng, drayver uni aniqlaydi va avtomatik ravishda o'rnatadi.
Xavfsizlik yo‘riqnomasi
Umumiy
- Ushbu mahsulot faqat ichki makonda foydalanish uchun mo‘ljallangan.
- Ushbu ko'rsatmalarning barchasini o'qing. Ularni kelajakda foydalanish uchun saqlang.
- Qurilmada belgilangan barcha ogohlantirishlar va ko'rsatmalarga amal qiling.
- Qurilmani hech qanday beqaror yuzaga (arava, stend, stol va h.k.) qo'ymang. Agar qurilma yiqilib tushsa, jiddiy zarar yetadi.
- Qurilmani suv yaqinida ishlatmang.
- Qurilmani radiatorlar yoki isitish registrlari yaqinida yoki ustiga qo'ymang.
- Qurilma shkafi yetarli shamollatishga imkon berish uchun teshiklar va tirqishlar bilan ta’minlangan. Ishonchli ishlashni ta’minlash va qizib ketishdan himoya qilish uchun bu teshiklar hech qachon to‘sib qo‘yilmasligi yoki yopilmasligi kerak.
- Qurilma hech qachon yumshoq yuzaga (krovat, divan, gilam va h.k.) qo‘yilmasligi kerak, chunki bu uning shamollatish teshiklarini to‘sib qo‘yadi. Shuningdek, qurilma, agar yetarli shamollatish ta’minlanmagan bo‘lsa, o‘rnatilgan korpusga joylashtirilmasligi kerak.
- Qurilmaga hech qanday suyuqlik to‘kmang.
- Tozalashdan oldin qurilmani rozetkadan uzing. Suyuq yoki aerozol tozalagichlardan foydalanmang. Tozalash uchun nam matodan foydalaning.
- Qurilma belgilash yorlig'ida ko'rsatilgan quvvat manbai turidan ishlatilishi kerak. Agar sizda mavjud quvvat turi haqida ishonchingiz komil bo'lmasa, sotuvchingiz yoki mahalliy elektr kompaniyasiga murojaat qiling.
- O'rnatishga zarar yetkazmaslik uchun barcha qurilmalar to'g'ri topraklanması muhimdir.
- Hech narsaga elektr shnuri yoki kabellar ustida dam olishiga yo'l qo'ymang. Elektr shnuri va kabellarni ustiga bosib o'tish yoki qoqilib ketmaslik uchun yo'naltiring.
- Tizim kabellari va elektr kabellarini ehtiyotkorlik bilan joylashtiring; Hech narsa kabellarga tayanmasligiga ishonch hosil qiling.
- Hech qachon shkaf teshiklariga hech qanday narsa surmang. Ular xavfli kuchlanish nuqtalariga tegishi yoki qisqa tutashuvga olib kelishi mumkin, bu esa yong'in yoki elektr toki urishi xavfini keltirib chiqaradi.
- Qurilmaga o‘zingiz xizmat ko‘rsatishga urinmang. Barcha xizmat ko'rsatishni malakali xizmat ko'rsatuvchi xodimlarga topshiring.
- Agar quyidagi holatlar yuzaga kelsa, qurilmani rozetkadan uzing va ta’mirlash uchun malakali xizmat ko‘rsatuvchi xodimlarga olib boring.
- Elektr shnuri yoki vilka shikastlangan yoki yedirilgan.
- Qurilmaga suyuqlik to‘kilgan.
- Qurilma yomg‘ir yoki suv ta’sirida qolgan.
- Qurilma tushib ketgan yoki shkafi shikastlangan.
- Qurilma ishlashida xizmat ko‘rsatish zarurligini ko‘rsatuvchi aniq o‘zgarishni namoyish etadi.
- Qurilma foydalanish yo‘riqnomasiga rioya qilganda odatdagidek ishlamaydi.
- Faqat foydalanish yo'riqnomasida qamrab olingan boshqaruvlarni sozlang. Boshqa boshqaruvlarni noto'g'ri sozlash malakali texnik xodim tomonidan ta'mirlash uchun katta ish talab qiladigan zararga olib kelishi mumkin.
- Zanjirning haddan tashqari yuklanishidan saqlaning. Uskunani zanjirga ulashdan oldin, quvvat manbaining chegarasini biling va hech qachon undan oshib ketmang. Xavfli holatni yaratmayotganingizga yoki allaqachon mavjud emasligiga ishonch hosil qilish uchun har doim zanjirning elektr xususiyatlarini ko'rib chiqing. Zanjirning haddan tashqari yuklanishi yong'inga olib kelishi va uskunani yo'q qilishi mumkin.
Texnik qo‘llab-quvvatlash
Xalqaro
- Onlayn texnik yordam uchun – muammolarni bartaraf etish, hujjatlar va dasturiy ta’minot yangilanishlari: http://support.aten.com
- Telefon orqali yordam olish uchun Telefon orqali yordam ga qarang
Shimoliy Amerika
| Elektron pochta orqali yordam | support@aten-usa.com | |
| Onlayn texnik yordam | Muammolarni bartaraf etish Hujjatlar Dasturiy ta’minot yangilanishlari | http://www.aten-usa.com/support |
| Telefon orqali yordam | 1-888-999-ATEN ext 4988 1-949-428-1111 | |
Biz bilan bog‘lanayotganda, oldindan quyidagi ma’lumotlarni tayyorlab qo‘ying:
- Mahsulot modeli raqami, seriya raqami va sotib olingan sanasi
- Sizning kompyuter konfiguratsiyangiz, shu jumladan operatsion tizim, qayta ko‘rib chiqish darajasi, kengaytirish kartalari va dasturiy ta’minot
- Xato yuz bergan paytda ko‘rsatilgan har qanday xato xabarlari
- Xatoga olib kelgan operatsiyalar ketma-ketligi
- Sizga yordam berishi mumkin deb hisoblagan har qanday boshqa ma’lumot
Texnik xususiyatlar
| Funksiya | UC232A | UC232A1 | UC232AF | |
| Ulagichlar | USB Port | 1 x USB Type-A Male (Oq) | ||
| Serial | 1 x DB-9 Male (Kumush) | |||
| Ma'lumotlar tezligi | 921.6 kbps gacha | |||
| Kabel uzunligi | 35 sm | 1 m | 1.2 m | |
| LED | Quvvat (To'q sariq) | |||
| Quvvat rejimi | Bus orqali quvvatlanadi | |||
| USB spetsifikatsiyasi | USBga mos | |||
| Atrof-muhit | Ishlash harorati | 0 – 40°C | ||
| Saqlash harorati | -20 – 60°C | |||
| Namlik | 0 – 80% RH, kondensatsiz | |||
| Fizik xususiyatlar | Korpus | Plastik | ||
| Og'irlik | 0.04 kg (0.09 lb) | 0.06 kg (0.13 lb) | ||
| Olchamlari (L x W x H) | 6.59 x 3.40 x 1.60 sm (2.59 x 1.34 x 0.63 in) | |||
DB-9 Pin belgilanishlari
| Pin | Belgilanish |
| 1 | CD |
| 2 | RXD |
| 3 | TXD |
| 4 | DTR |
| 5 | GND |
| 6 | DSR |
| 7 | RTS |
| 8 | CTS |
| 9 | RI |
Ushbu ATEN mahsulotini sotib olganingiz uchun tashakkur! Mahsulotni darhol bizning veb-saytimizda ro'yxatdan o'tkazishingiz tavsiya etiladi: http://eservice.aten.com. Bu sizga foydali qo'shimcha funktsiyalarga kirish imkonini beradi, quyidagicha:
- Barcha ro'yxatdan o'tgan ATEN mahsulotlaringizning tafsilotlarini bir joyda ko'ring
- Mahsulotingizga xos bo'lgan ilova maslahatlari va qo'llab-quvvatlovchi ma'lumotlar haqida o'qing
- Yuqori malakali muhandislarimizdan tezkor xizmat va javob oling
- ATENdan so'nggi yangiliklar va aksiyalarni oling va mijozlar so'rovlarida ishtirok eting
ATEN ushbu mahsulotga dastlabki sotib olingan sanadan boshlab kafolat muddati davomida materiallar va ishlov berishdagi nuqsonlarga qarshi kafolat beradi. Kafolat muddatining davomiyligi, shartlari va qoidalari mamlakatdan mamlakatga farq qilishi mumkin. Qo'shimcha ma'lumot olish uchun ATEN veb-saytiga tashrif buyuring yoki mamlakatingiz/hududingizda qo'llab-quvvatlashni ta'minlash uchun mas'ul bo'lgan ATEN ofisiga murojaat qiling. Barcha ATEN ofislari uchun kontakt ma'lumotlari quyida keltirilgan.
Korporativ bosh ofis
(Asl ishlab chiqaruvchi)
ATEN International Co., Ltd.
Veb-sayt: http://www.aten.com
Manzil: 3F., No.125, Sec. 2, Datong Rd., Sijhih District., New Taipei City 221, Taiwan
AQSh filiali (Import qiluvchi)
ATEN Technology Inc.
Veb-sayt: http://www.aten-usa.com
Manzil: 19641 DaVinci Foothill Ranch, CA 92610, U.S.A ATEN New Jersey Inc.
Manzil: 155 Pierce Street, Somerset, NJ 08873, U.S.A
Belgiya filiali (Import qiluvchi)
ATEN Infotech N.V.
Veb-sayt: http://www.aten.be
Manzil: Mijnwerkerslaan 34 3550 Heusden-Zolder, Belgium
Buyuk Britaniya filiali (Import qiluvchi)
ATEN U.K. Limited
Veb-sayt: http://www.aten.co.uk
Manzil: 229 Berwick Avenue Slough, SL1 4QT, U.K.
Yaponiya filiali (Import qiluvchi)
ATEN Japan Co., Ltd.
Veb-sayt: http://www.atenjapan.jp
Manzil: ATEN Bldg. 8-4, Minami-senjyu 3-chome, Arakawa-ku, Tokyo 116-0003 Japan
Koreya filiali (Import qiluvchi)
ATEN Korea., Ltd.
Veb-sayt: http://www.aten.co.kr
Manzil: B-303, Gabeul Great Valley, 60-5, Gasan-dong, Geumcheon-gu, Seoul, Korea; 153-801
Xitoy filiali (Import qiluvchi)
ATEN China Co., Ltd.
Veb-sayt: http://www.aten.com.cn
Manzil: 18/F, Tower A, Horizon International Tower, No.6,Zhichun Road, Haidian District, Beijing, China 100088
Tayvan filiali (Import qiluvchi)
Atech Peripherals, Inc.
Veb-sayt: http://www.aten.com.tw
Manzil: 6F., No.133, Sec. 2, Datong Rd., Sijhih District., New Taipei City 221, Taiwan
Foydalanuvchi haqida ma'lumot
Onlayn ro'yxatdan o'tish
Mahsulotingizni bizning onlayn qo'llab-quvvatlash markazimizda ro'yxatdan o'tkazishni unutmang:
Xalqaro
http://eservice.aten.com
Telefon orqali qo'llab-quvvatlash
Telefon orqali qo'llab-quvvatlash uchun ushbu raqamga qo'ng'iroq qiling:
| Xalqaro | 886-2-8692-6959 |
| Xitoy | 86-400-810-0-810 |
| Yaponiya | 81-3-5615-5811 |
| Koreya | 82-2-467-6789 |
| Shimoliy Amerika | 1-888-999-ATEN ext 4988 1-949-428-1111 |
Mahsulot haqida ma'lumot
Barcha ATEN mahsulotlari haqida ma'lumot olish va ular sizga cheksiz ulanishga qanday yordam berishi haqida ma'lumot olish uchun ATEN veb-saytiga tashrif buyuring yoki ATEN vakolatli sotuvchisiga murojaat qiling. Joylashuvlar va telefon raqamlari ro'yxati uchun ATEN veb-saytiga tashrif buyuring:
| Xalqaro | http://www.aten.com |
| Shimoliy Amerika | http://www.aten-usa.com |
Havolalar
ATEN Global Service Site
Yuklab olishlar | ATEN Corporate Headquarters
eService tizimi
KVM, professioneel AV, voedingsdistributie-eenheid, bedieningssysteem van ATEN | ATEN Belgium – Nederlands
KVM, professioneel AV, voedingsdistributie-eenheid, bedieningssysteem van ATEN | ATEN Belgium – Nederlands
ATEN宏正_KVM切换器_多电脑切换器领导品牌 | 北京宏正腾达科技
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
ATEN UC232A, UC232A1, UC232AF - Adapter qo'llanmasi ni yuklab olish
