TREND C158 - Ръководство за комплект за нут и перо

ВЪВЕДЕНИЕ

Благодарим ви, че закупихте този фрезер на Trend, който трябва да осигури дълготрайна работа, ако се използва в съответствие с тези инструкции.
В тази кутия ще намерите комплект за нут и перо и регулируем комплект подложки.
Следните символи се използват в тези инструкции.

Означава риск от нараняване, загуба на живот или повреда на инструмента в случай на неспазване на инструкциите.

Обърнете се към ръководството с инструкции на вашия електрически инструмент.

Този фрезер не трябва да се пуска в експлоатация, докато не се установи, че електрическият инструмент, който ще бъде свързан към това устройство, е в съответствие с 2006/42/EC (идентифициран с маркировката CE на електрическия инструмент).

ПРЕДНАЗНАЧЕНИЕ

Този комплект фрезери е предназначен за използване във фрезова машина с фиксирана глава за производство на нут и перо съединение в дърво и MDF.

Дебелина на материала:
мин. 15 мм
макс. 18 мм

БЕЗОПАСНОСТ

Моля, прочетете и разберете точките за безопасност в края на тази инструкция, както и инструкциите за електрическия инструмент преди употреба.

МОЛЯ, СЪХРАНЯВАЙТЕ ТЕЗИ ИНСТРУКЦИИ НА БЕЗОПАСНО МЯСТО.

Обръща се внимание на потребителите в Обединеното кралство към Правилата за предоставяне и използване на работно оборудване от 1998 г. и всички последващи изменения.

Потребителите трябва също да прочетат HSE/HSC Safe
Използване на одобрен кодекс на практиките и ръководство за дървообработващи машини и всички изменения.

Потребителите трябва да бъдат компетентни в използването на дървообработващо оборудване, преди да използват нашите продукти.

Уверете се, че работната позиция е удобна и компонентът е закрепен здраво.
Моля, дръжте децата и посетителите далеч от инструментите и работната зона. Всички инструменти имат остатъчен риск, така че трябва да се борави с тях внимателно.

Трябва да се обърне внимание на Информационния лист № 18 на HSE за безопасна употреба на машини за вертикално профилиране на шпиндела и всички ревизии.

НЕОБХОДИМИ ЕЛЕМЕНТИ

• Фреза с подходящ монтиран цанга.
• Фрезова маса или стойка за горна фреза.
• Ръчни инструменти.
• Гаечен ключ 13 мм A/F.

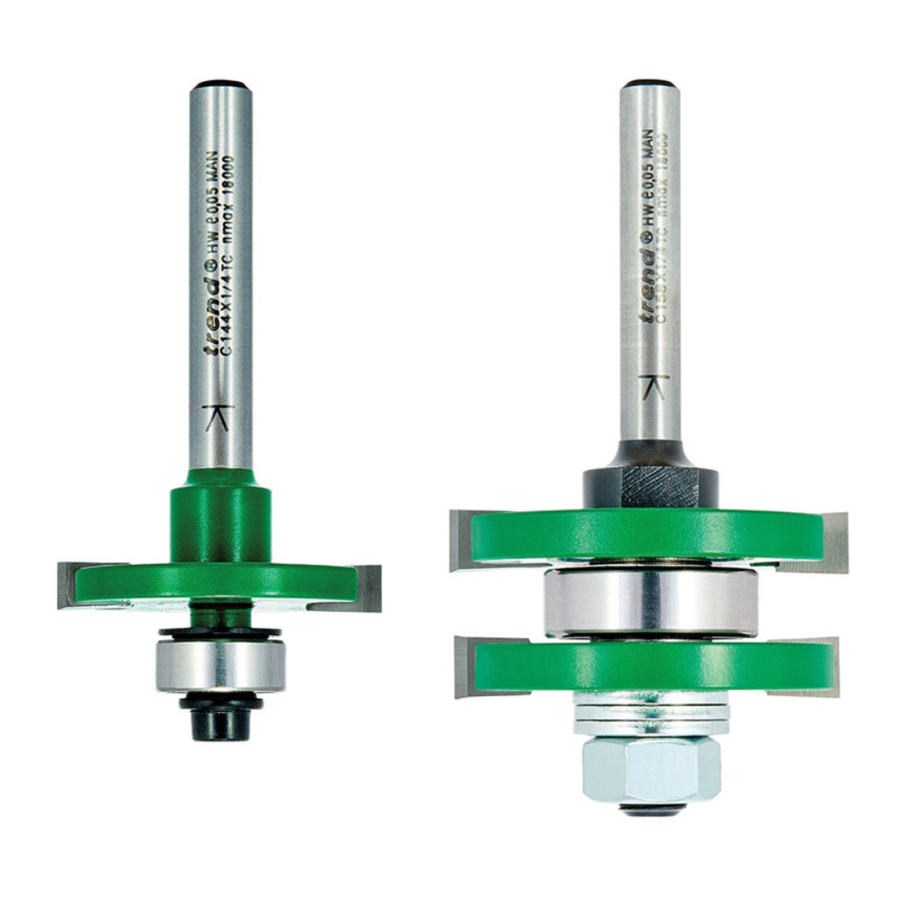

ВКЛЮЧЕН ЕЛЕМЕНТ И ОПИСАНИЕ НА ЧАСТИТЕ

1. Дорник x1
2. Гайка 13 мм A/F x1
3. Фрезер за нут 41 мм диаметър, 6,3 мм ширина на рязане x2
4. Лагер 22 мм диаметър x1
5. Подложка 0,5 мм x2
6. Шайба 1,5 мм x3
7. Дистанционер 6 мм x1
8. Инструкции x1

СГЛОБЯВАНЕ

Комплектът се доставя в настройка за перо. Въпреки това, не забравяйте първо да обработите нута.
Промени в стегнатостта могат да бъдат постигнати чрез добавяне или премахване на подложки. Това е най-важно след презаточване.
Сачменият лагер на всяка настройка автоматично ще даде правилната дълбочина на рязане.
Когато сглобявате отново, следвайте последователността на двете диаграми.
Уверете се, че фрезерите за нут са сглобени по правилния начин, т.е. да съответстват на въртенето на шпиндела.

Когато използвате подредени инструменти (многоостриеви, блокови, фрезери за нут и т.н.) на дорник на шпиндела, уверете се, че режещите ръбове са разположени шахматно един спрямо друг, за да се намали ударът при рязане. ЗАБЕЛЕЖКА: Диаграмите показват, че режещият ръб не е разположен шахматно за яснота.

Настройка за перо

както е доставено

P.T.O

Настройка за нут

РАБОТА

Внимателно отстранете защитния восък от фрезата и го изхвърлете.
Поставете опашката на фрезата в цангата поне до маркираната линия, посочена на опашката. Това гарантира, че поне 3/4 от дължината на опашката е захваната в цангата.

Препоръчителната скорост е 18 000 об/мин.

Рязане на нута

Разхлабете гайката с гаечен ключ 13 мм A/F, отстранете всички части и сглобете отново според диаграмата за настройка за нут. Задайте фрезата на желаната височина спрямо дървото (това ще зависи от дебелината на дървото).

Лагерът автоматично ще даде правилната дълбочина на рязане. Ако не се използва странична ограда, ще е необходима водеща част.

Рязане на перото

Разхлабете гайката с гаечен ключ 13 мм A/F, отстранете всички части и сглобете отново според диаграмата за настройка за перо. Фрезерите за нут C трябва да бъдат на 90° един спрямо друг, за да се намали ударът при рязане. Височината на фрезата ще трябва да се регулира, за да съответства на нута.

Полученото съединение ще бъде леко разхлабено, за да се позволи лесно сглобяване на готовото съединение. За стегнато съединение трябва да се добавят допълнителни подложки E от двете страни на лагера в настройката за перо.

Съединение нут и перо, показващо минималната и максималната възможна дебелина на дървото.

Преди да използвате фрезата, моля, уверете се, че е правилно сглобена и заключващата гайка е напълно затегната до правилната настройка на въртящия момент.

РЕЗЕРВНИ ЧАСТИ

Моля, използвайте само оригинални резервни части и аксесоари на Trend.

ПОДДРЪЖКА

Непрекъснатата задоволителна работа зависи от правилната грижа за инструмента и редовното почистване.

Почистване

• Редовно отстранявайте натрупването на смола.
• Нанесете протектор против ръжда върху опашките. Не използвайте протектор против ръжда върху направляващите сачмени лагери.

Смазване

• Използвайте PTFE сух лубрикант спрей върху инструмента.
• Нанесете протектор против ръжда върху опашките. Не използвайте протектор против ръжда върху направляващите сачмени лагери.

Съхранение

Винаги връщайте фрезата в опаковката й след употреба.

Точки за безопасност

1. Изключете електрическия инструмент и приставката от захранването, когато не се използват, преди обслужване, при извършване на настройки и при смяна на аксесоари като фрези. Уверете се, че превключвателят е в положение "изключено" (off) и фрезата е спряла да се върти.
2. Прочетете и разберете инструкциите, предоставени с електрическия инструмент, приставката и фрезата.
3. Трябва да се носи текущо лично предпазно оборудване (PPE) за защита на очите, ушите и дихателните пътища. Дръжте ръцете, косата и дрехите далеч от фрезата.
4. Преди всяка употреба проверявайте дали фрезата е остра и без повреди. Не използвайте, ако фрезата е тъпа, счупена или напукана или ако има забележими или предполагаеми повреди.
5. Максималната скорост (nmax), отбелязана върху инструмента или в инструкциите или върху опаковката, не трябва да се превишава. Когато е посочен диапазон на скоростта, той трябва да се спазва.
6. Поставете опашката в цангата на фрезата поне до маркираната линия, посочена на опашката. Това гарантира, че поне 3/4 от дължината на опашката е захваната в цангата. Уверете се, че затягащите повърхности са чисти.
7. Проверете дали всички фиксиращи и закрепващи гайки, болтове и винтове на електрическия инструмент, приставката и режещите инструменти са правилно сглобени, затегнати и до правилната настройка на въртящия момент преди употреба.
8. Уверете се, че всички козирки, предпазители и прахоуловители са монтирани.
9. Посоката на фрезоване винаги трябва да бъде обратна на посоката на въртене на фрезата.
10. Не включвайте електрическия инструмент, когато фрезата докосва детайла.
11. Преди да започнете какъвто и да е проект, трябва да се направят пробни срезове в отпадъчен материал.
12. Ремонтът на инструменти е разрешен само в съответствие с инструкциите на производителите на инструменти.
13. Не правете дълбоки срезове на един проход, правете плитки проходи, за да намалите страничното натоварване, приложено към фрезата.

Моля, вижте www.trend-uk.com/safety за повече съвети за безопасност.

Нашата политика за непрекъснати подобрения означава, че спецификациите могат да се променят без предизвестие. Trend Machinery & Cutting Tools Ltd. не носи отговорност за какъвто и да е материал, направен негоден за употреба, или за каквато и да е форма на последваща загуба.

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Рециклирайте суровините вместо да ги изхвърляте като отпадък.

Опаковката трябва да бъде сортирана за екологично рециклиране.
Продуктът и неговите аксесоари в края на живота му трябва да бъдат сортирани за екологично рециклиране.

ГАРАНЦИЯ

Всички продукти на Trend са гарантирани срещу всякакви дефекти както в изработката, така и в материала, с изключение на продукти, които са били повредени поради неправилна употреба или поддръжка.

© Trend Machinery & Cutting Tools Ltd. 2014 E&OE ® Всички търговски марки са признати

Trend Machinery & Cutting Tools Ltd.
Odhams Trading Estate St Albans Road
Watford WD24 7TR England
Тел: 0044(0)1923 249911
technical@trendm.co.uk
www.trend-uk.com
