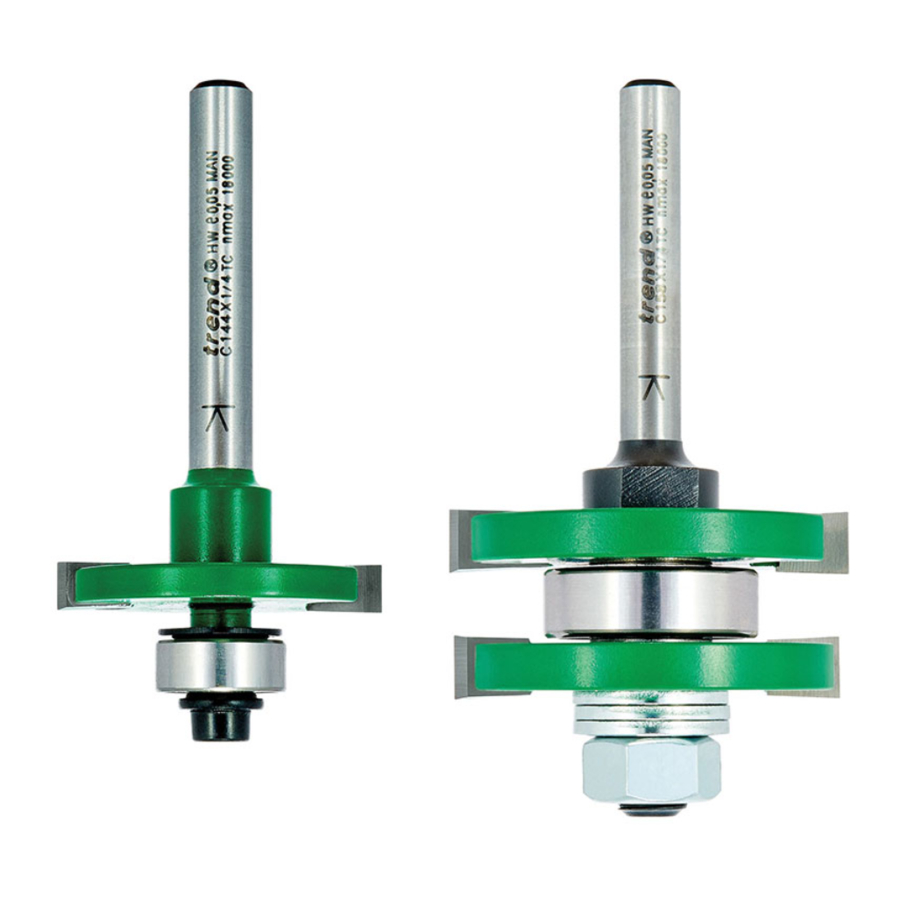

TREND C158 - Manuali i Setit të Gjuhës dhe Brazdës

HYRJE

Faleminderit që keni blerë këtë frezë Trend, e cila duhet të japë performancë të qëndrueshme nëse përdoret në përputhje me këto udhëzime.
Në këtë kuti do të gjeni një montim të Gjuhës dhe Brazdës dhe një set rregullues të rondeleve.
Simbolet e mëposhtme përdoren në të gjitha këto udhëzime.

Tregon rrezik për lëndim personal, humbje jete ose dëmtim të veglës në rast mosrespektimi të udhëzimeve.

Referojuni manualit të udhëzimeve të veglës suaj elektrike.

Kjo frezë nuk duhet të vihet në punë derisa të jetë vërtetuar se vegla elektrike që do të lidhet me këtë njësi është në përputhje me 2006/42/EC (identifikohet nga shenja CE në veglën elektrike).

PËRDORIMI I DESTINUAR

Ky set frezash është menduar të përdoret në një makinë frezimi me kokë fikse për të prodhuar një nyje gjuhe dhe brazde në dru dhe MDF.

Trashësia e materialit:
min. 15mm
max. 18mm

SIGURIA

Ju lutemi lexoni dhe kuptoni pikat e sigurisë në fund të këtij udhëzimi, si dhe udhëzimet e veglës elektrike përpara përdorimit.

JU LUTEM MBAJINI KËTO UDHËZIME NË NJË VEND TË SIGURT.

Vëmendja e përdoruesve të Mbretërisë së Bashkuar tërhiqet në Rregulloret e Dispozitave dhe Përdorimit të Pajisjeve të Punës 1998, dhe çdo amendament pasues.

Përdoruesit duhet të lexojnë gjithashtu HSE/HSC Safe
Përdorimi i Kodit të Miratuar të Praktikës dhe Dokumentit Udhëzues të Makinerive të Përpunimit të Drurit dhe çdo amendament.

Përdoruesit duhet të jenë kompetentë në përdorimin e pajisjeve të përpunimit të drurit përpara se të përdorin produktet tona.

Sigurohuni që pozicioni i punës të jetë i rehatshëm dhe komponenti të jetë i fiksuar mirë.
Ju lutemi mbani fëmijët dhe vizitorët larg veglave dhe zonës së punës. Të gjitha veglat kanë një rrezik të mbetur, prandaj duhet të trajtohen me kujdes.

Vëmendje duhet t'i kushtohet Fletës së Informacionit Nr. 18 të HSE-së për Përdorimin e Sigurt të Makinave Vertikale të Formimit të Boshtit dhe çdo rishikim.

PJESËT E NEVOJSHME

• Frezë me kapëse të përshtatshme të montuar.
• Tavolinë freze ose stendë freze e sipërme.
• Vegla dore.
• Çelës 13mm A/F.

PJESA E MBYLLUR & PËRSHKRIMI I PJESËVE

1. Boshti x1
2. Dado 13mm A/F x1
3. Frezues 41mm diametër, 6.3mm Kerf x2
4. Rulment 22mm diametër x1
5. Rondele 0.5mm x2
6. Lavatriçe 1.5mm x3
7. Distancues 6mm x1
8. Udhëzime x1

MONTIMI

Seti furnizohet në konfigurimin e Gjuhës. Megjithatë, mos harroni të frezoni brazdën së pari.
Ndryshimet në shtrëngim mund të arrihen duke shtuar ose hequr rondele. Kjo është më e rëndësishme pas ri-mprehjes.
Rulmenti me sfera në çdo konfigurim do të japë automatikisht thellësinë e saktë të prerjes.
Kur ri-montoni, ndiqni sekuencën e dy diagrameve.
Sigurohuni që frezuesit të jenë montuar në mënyrën e duhur, d.m.th. të përputhen me rrotullimin e boshtit.

Kur përdorni veglat e grumbulluara (me shumë tehe, bllok, frezues etj.) në një bosht boshti, sigurohuni që tehet prerëse të jenë të zhvendosura nga njëra-tjetra për të zvogëluar ndikimin e prerjes. SHËNIM: Diagramet tregojnë tehun prerës jo të zhvendosur për qartësi.

Konfigurimi i Gjuhës

siç furnizohet

P.T.O

Konfigurimi i Brazdës

FUNKSIONIMI

Hiqeni me kujdes dyllin mbrojtës nga freza dhe hidheni.
Futeni kërcellin e frezës në kapëse të paktën deri në vijën e shënuar të treguar në kërcell. Kjo siguron që të paktën 3/4 e gjatësisë së kërcellit të mbahet në kapëse.

Shpejtësia e rekomanduar është 18,000 rpm.

Prerja e Brazdës

Zgjidhni dadon me një çelës 13mm A/F, hiqni të gjitha pjesët dhe ri-montoni sipas diagramit të konfigurimit të brazdës. Vendoseni frezën në lartësinë e dëshiruar kundrejt lëndës drusore (kjo do të varet nga trashësia e lëndës drusore).

Rulmenti do të japë automatikisht thellësinë e saktë të prerjes. Nëse nuk përdoret një gardh anësor, do të nevojitet një pjesë udhëzuese.

Prerja e Gjuhës

Zgjidhni dadon me një çelës 13mm A/F, hiqni të gjitha pjesët dhe ri-montoni sipas diagramit të konfigurimit të gjuhës. Frezuesit C duhet të jenë në 90° me njëri-tjetrin për të zvogëluar ndikimin e prerjes. Lartësia e frezës do të duhet të rregullohet për të përputhur me brazdën.

Nyja e prodhuar do të jetë pak e lirshme për të lejuar lehtësinë e montimit të nyjës së përfunduar. Për një nyje të ngushtë, duhet të shtohen rondele shtesë E në të dyja anët e rulmentit në konfigurimin e gjuhës.

Nyja e gjuhës dhe brazdës që tregon trashësinë minimale dhe maksimale të mundshme të lëndës drusore.

Përpara se të përdorni frezën, ju lutemi sigurohuni që ajo të jetë montuar saktë dhe dadoja e kyçjes të jetë shtrënguar plotësisht në cilësimin e saktë të çift rrotullues.

PJESË KËMBIMI

Ju lutemi përdorni vetëm pjesë këmbimi dhe aksesorë origjinalë Trend.

MIRËMBAJTJA

Funksionimi i vazhdueshëm i kënaqshëm varet nga kujdesi i duhur i veglës dhe pastrimi i rregullt.

Pastrimi

• Hiqeni rregullisht grumbullimin e rrëshirës.
• Aplikoni një mbrojtës ndaj ndryshkut në kërcell. Mos përdorni mbrojtës ndaj ndryshkut në udhëzuesit e rulmentit me sfera.

Lubrifikimi

• Përdorni një sprej lubrifikant të thatë PTFE në vegël.
• Aplikoni një mbrojtës ndaj ndryshkut në kërcell. Mos përdorni mbrojtës ndaj ndryshkut në udhëzuesit e rulmentit me sfera.

Magazinimi

Kthejeni gjithmonë frezën në paketimin e saj pas përdorimit.

Pikat e Sigurisë

1. Shkëputeni veglën elektrike dhe bashkëngjitjen nga furnizimi me energji kur nuk është në përdorim, përpara servisimit, kur bëni rregullime dhe kur ndryshoni aksesorët siç janë frezat. Sigurohuni që çelësi të jetë në pozicionin "off" (fikur) dhe freza të ketë ndaluar së rrotulluari.
2. Lexoni dhe kuptoni udhëzimet e furnizuara me veglën elektrike, bashkëngjitjen dhe frezën.
3. Pajisjet aktuale personale mbrojtëse (PPE) për sy, vesh dhe mbrojtja e frymëmarrjes duhet të vishen. Mbani duart, flokët dhe rrobat larg frezës.
4. Përpara çdo përdorimi, kontrolloni nëse freza është e mprehtë dhe pa dëmtime. Mos përdorni nëse freza është e shurdhër, e thyer ose e plasaritur ose nëse ndonjë dëmtim është i dukshëm ose i dyshuar.
5. Shpejtësia maksimale (nmax) e shënuar në vegël ose në udhëzime ose në paketimi nuk duhet të tejkalohet. Aty ku thuhet, duhet të respektohet diapazoni i shpejtësisë.
6. Futeni kërcellin në kapësen e frezës të paktën deri në vijën e shënuar të treguar në kërcell. Kjo siguron që të paktën 3/4 e gjatësisë së kërcellit të mbahet në kapëse. Sigurohuni që sipërfaqet e fiksimit të jenë të pastra.
7. Kontrolloni të gjitha dadot, bulonat dhe vidhat e fiksimit dhe fiksimit në veglën elektrike, bashkëngjitjen dhe veglat prerëse janë montuar saktë, të shtrënguara dhe në cilësimin e saktë të çift rrotullues përpara përdorimit.
8. Sigurohuni që të gjitha vizorët, mbrojtëset dhe nxjerrja e pluhurit të jenë të montuara.
9. Drejtimi i frezimit duhet të jetë gjithmonë i kundërt me drejtimin e rrotullimit të frezës.
10. Mos e ndizni veglën elektrike me frezën që prek pjesën e punës.
11. Prerjet provë duhet të bëhen në material të mbetur përpara se të filloni ndonjë projekt.
12. Riparimi i veglave lejohet vetëm sipas udhëzimeve të prodhuesve të veglave.
13. Mos bëni prerje të thella në një kalim, bëni kalime të cekëta për të zvogëluar ngarkesën anësore të aplikuar në frezë.

Ju lutemi shikoni www.trend-uk.com/safety për më shumë këshilla sigurie.

Politika jonë e përmirësimeve të vazhdueshme do të thotë që specifikimet mund të ndryshojnë pa paralajmërim. Trend Machinery & Cutting Tools Ltd. nuk mund të mbahet përgjegjës për asnjë material të bërë të papërdorshëm, ose për ndonjë formë humbjeje pasuese.

MBROJTJA E AMBIENTIT

Ricikloni lëndët e para në vend që t'i hidhni si mbetje.

Paketimi duhet të ndahet për riciklim miqësor ndaj mjedisit.
Produkti dhe aksesorët e tij në fund të jetës së tij duhet të ndahen për riciklim miqësor ndaj mjedisit.

GARANCIA

Të gjitha produktet Trend janë të garantuara kundër çdo defekti në punim ose material, përveç produkteve që janë dëmtuar për shkak të përdorimit ose mirëmbajtjes së pahijshme.

© Trend Machinery & Cutting Tools Ltd. 2014 E&OE ® Të gjitha markat tregtare janë të njohura

Trend Machinery & Cutting Tools Ltd.
Odhams Trading Estate St Albans Road
Watford WD24 7TR England
Tel: 0044(0)1923 249911
technical@trendm.co.uk
www.trend-uk.com
