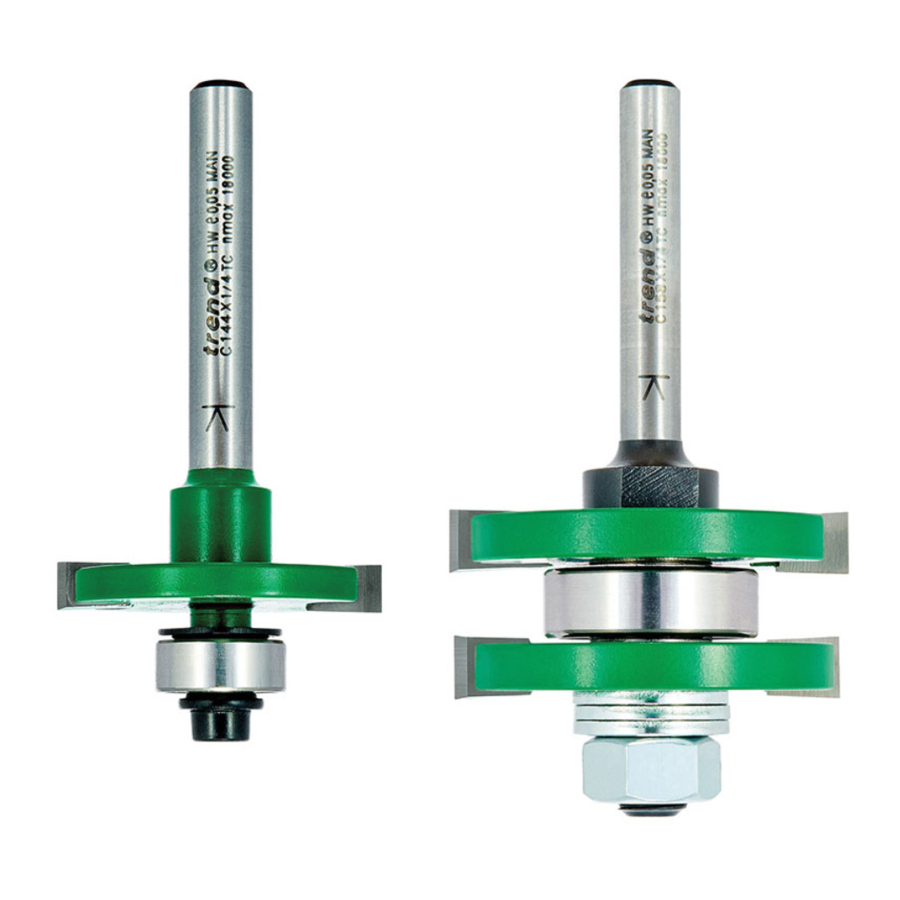

TREND C158 - Zıvana & Kanal Açma Seti Kullanım Kılavuzu

GİRİŞ

Bu Trend freze bıçağını satın aldığınız için teşekkür ederiz. Bu bıçak, bu talimatlara uygun olarak kullanıldığında uzun ömürlü performans sağlamalıdır.
Bu kutuda bir Zıvana & Kanal Açma düzeneği ve ayarlanabilir bir şim seti bulacaksınız.
Bu talimatlarda aşağıdaki semboller kullanılmaktadır.

Talimatlara uyulmaması durumunda kişisel yaralanma, can kaybı veya aletin zarar görme riskini belirtir.

Elektrikli aletinizin kullanım kılavuzuna bakın.

Bu bıçak, bu üniteye bağlanacak elektrikli aletin 2006/42/EC ile uyumlu olduğu (elektrikli alet üzerindeki CE işareti ile tanımlanır) belirlenene kadar hizmete alınmamalıdır.

KULLANIM AMACI

Bu bıçak seti, ahşap ve MDF'de zıvana ve kanal açma bağlantısı oluşturmak için sabit kafalı bir freze makinesinde kullanılmak üzere tasarlanmıştır.

Malzeme kalınlığı:
min. 15mm
maks. 18mm

GÜVENLİK

Lütfen kullanmadan önce bu talimatın sonundaki güvenlik noktalarını ve elektrikli alet talimatlarını okuyun ve anlayın.

LÜTFEN BU TALİMATLARI GÜVENLİ BİR YERDE SAKLAYIN.

İngiltere'deki kullanıcıların dikkati, 1998 İş Ekipmanlarının Temini ve Kullanımı Yönetmelikleri ve sonraki değişikliklere çekilmektedir.

Kullanıcılar ayrıca HSE/HSC Güvenli Ahşap İşleme Makinelerinin Kullanımı Onaylı Uygulama Kodu ve Rehber Belgesi ve değişikliklerini okumalıdır.

Kullanıcılar, ürünlerimizi kullanmadan önce ahşap işleme ekipmanlarını kullanma konusunda yetkin olmalıdır.

Çalışma pozisyonunun rahat olduğundan ve bileşenin güvenli bir şekilde sabitlendiğinden emin olun.
Lütfen çocukları ve ziyaretçileri aletlerden ve çalışma alanından uzak tutun. Tüm aletlerin kalıntı riski vardır, bu nedenle dikkatli kullanılmalıdır.

HSE'nin Dikey Milli Freze makinelerinin Güvenli Kullanımı Bilgi Formu No. 18 ve revizyonlarına dikkat edilmelidir.

GEREKLİ ÖĞELER

• Uygun pens takılı freze.
• Freze masası veya tepe freze standı.
• El aletleri.
• 13mm A/F anahtar.

KUTU İÇERİĞİ & PARÇA AÇIKLAMASI

1. Mil x1
2. Somun 13mm A/F x1
3. Kanal Açıcı 41mm çap, 6.3mm Kesme Genişliği x2
4. Rulman 22mm çap x1
5. Şim 0.5mm x2
6. Rondela 1.5mm x3
7. Ara Parça 6mm x1
8. Talimatlar x1

MONTAJ

Set, Zıvana kurulumunda tedarik edilir. Ancak, önce kanalı açmayı unutmayın.
Sıkılık değişiklikleri, şimler eklenerek veya çıkarılarak elde edilebilir. Bu, yeniden bileme işleminden sonra çok önemlidir.
Her kurulumdaki bilyalı rulman, otomatik olarak doğru kesme derinliğini verecektir.
Yeniden monte ederken, iki diyagramın sırasını izleyin.
Kanal açıcıların doğru şekilde, yani mil dönüşüne uyacak şekilde monte edildiğinden emin olun.

Bir mil üzerine yığılmış aletler (çok bıçaklı, blok, kanal açıcı vb.) kullanırken, kesme etkisini azaltmak için kesme kenarlarının birbirine göre kademeli olduğundan emin olun. NOT: Diyagramlar, netlik için kademeli olmayan kesme kenarını göstermektedir.

Zıvana Kurulumu

tedarik edildiği gibi

P.T.O

Kanal Kurulumu

ÇALIŞMA

Koruyucu mumu bıçaktan dikkatlice çıkarın ve atın.
Bıçak sapını, sap üzerinde belirtilen işaretli çizgiye kadar tamamen penseye yerleştirin. Bu, sap uzunluğunun en az 3/4'ünün pens içinde tutulmasını sağlar.

Önerilen hız 18.000 rpm'dir.

Kanal Açma

Somunu 13mm A/F anahtarla gevşetin, tüm parçaları çıkarın ve kanal kurulum diyagramına göre yeniden monte edin. Bıçağı ahşaba göre istenen yüksekliğe ayarlayın (bu, ahşabın kalınlığına bağlı olacaktır).

Rulman, otomatik olarak doğru kesme derinliğini verecektir. Bir yan çit kullanılmıyorsa, bir giriş parçası gerekecektir.

Zıvana Açma

Somunu 13mm A/F anahtarla gevşetin, tüm parçaları çıkarın ve zıvana kurulum diyagramına göre yeniden monte edin. Kesme etkisini azaltmak için kanal açıcılar C birbirine 90° açıda olmalıdır. Bıçağın yüksekliğinin kanala uyacak şekilde ayarlanması gerekecektir.

Üretilen bağlantı, bitmiş bağlantının montajını kolaylaştırmak için biraz gevşek olacaktır. Sıkı bir bağlantı için, zıvana kurulumunda rulmanın her iki tarafına ekstra şimler E eklenmelidir.

Minimum ve maksimum olası ahşap kalınlığını gösteren zıvana bağlantısı.

Bıçağı kullanmadan önce, doğru şekilde monte edildiğinden ve kilitleme somununun doğru tork ayarına tamamen sıkıldığından emin olun.

YEDEK PARÇALAR

Lütfen yalnızca Trend orijinal yedek parçalarını ve aksesuarlarını kullanın.

BAKIM

Sürekli tatmin edici çalışma, uygun alet bakımına ve düzenli temizliğe bağlıdır.

Temizlik

• Reçine birikimini düzenli olarak temizleyin.
• Saplara pas koruyucu uygulayın. Bilyalı rulman kılavuzlarında pas koruyucu kullanmayın.

Yağlama

• Alete PTFE kuru yağlayıcı sprey kullanın.
• Saplara pas koruyucu uygulayın. Bilyalı rulman kılavuzlarında pas koruyucu kullanmayın.

Depolama

Kullanımdan sonra bıçağı her zaman ambalajına geri koyun.

Güvenlik Noktaları

1. Kullanılmadığında, servis yapmadan önce, ayarlama yaparken ve bıçaklar gibi aksesuarları değiştirirken elektrikli aleti ve bağlantıyı güç kaynağından ayırın. Anahtarın "kapalı" konumda olduğundan ve bıçağın dönmeyi durdurduğundan emin olun.
2. Elektrikli alet, bağlantı ve bıçakla birlikte verilen talimatları okuyun ve anlayın.
3. Göz, kulak ve solunum koruması için güncel Kişisel Koruyucu Ekipman (KKD) giyilmelidir. Eller, saçlar ve giysiler bıçaktan uzak tutulmalıdır.
4. Her kullanımdan önce bıçağın keskin ve hasarsız olduğunu kontrol edin. Bıçak donuk, kırık veya çatlaksa veya herhangi bir hasar fark edilirse veya şüphelenilirse kullanmayın.
5. Alet üzerinde veya talimatlarda veya ambalaj üzerinde işaretlenmiş maksimum hız (nmax) aşılmamalıdır. Belirtilen durumlarda, hız aralığına uyulmalıdır.
6. Sapı, sap üzerinde belirtilen işaretli çizgiye kadar tamamen freze pensine yerleştirin. Bu, sap uzunluğunun en az 3/4'ünün pens içinde tutulmasını sağlar. Sıkıştırma yüzeylerinin temiz olduğundan emin olun.
7. Elektrikli alet, bağlantı ve kesme aletlerindeki tüm sabitleme ve bağlama somunlarının, cıvatalarının ve vidalarının doğru şekilde monte edildiğini, sıkı olduğunu ve kullanımdan önce doğru tork ayarına sahip olduğunu kontrol edin.
8. Tüm vizörlerin, koruyucuların ve toz emme sisteminin takılı olduğundan emin olun.
9. Frezeleme yönü her zaman bıçağın dönüş yönünün tersi olmalıdır.
10. Bıçak iş parçasına temas ederken elektrikli aleti açmayın.
11. Herhangi bir projeye başlamadan önce atık malzemede deneme kesimleri yapılmalıdır.
12. Aletlerin onarımı yalnızca alet üreticilerinin talimatlarına göre yapılabilir.
13. Tek geçişte derin kesimler yapmayın, bıçağa uygulanan yan yükü azaltmak için sığ geçişler yapın.

Daha fazla güvenlik tavsiyesi için lütfen www.trend-uk.com/safety adresini ziyaret edin.

Sürekli iyileştirme politikamız, spesifikasyonların önceden haber verilmeksizin değişebileceği anlamına gelir. Trend Machinery & Cutting Tools Ltd., kullanılamaz hale getirilen herhangi bir malzemeden veya herhangi bir dolaylı kayıp biçiminden sorumlu tutulamaz.

ÇEVRE KORUMA

Atık olarak atmak yerine ham maddeleri geri dönüştürün.

Ambalaj, çevre dostu geri dönüşüm için ayrılmalıdır.
Ürün ve aksesuarları, ömrünün sonunda çevre dostu geri dönüşüm için ayrılmalıdır.

GARANTİ

Tüm Trend ürünleri, hatalı kullanım veya bakım nedeniyle hasar görmüş ürünler hariç, işçilik veya malzeme kusurlarına karşı garantilidir.

© Trend Machinery & Cutting Tools Ltd. 2014 E&OE ® Tüm ticari markalar kabul edilmektedir

Trend Machinery & Cutting Tools Ltd.
Odhams Trading Estate St Albans Road
Watford WD24 7TR England
Tel: 0044(0)1923 249911
technical@trendm.co.uk
www.trend-uk.com
