TREND C158 - Navodila za komplet za pero in utor

UVOD

Zahvaljujemo se vam za nakup tega Trend rezkarja, ki vam bo ob pravilni uporabi v skladu s temi navodili zagotavljal dolgotrajno delovanje.

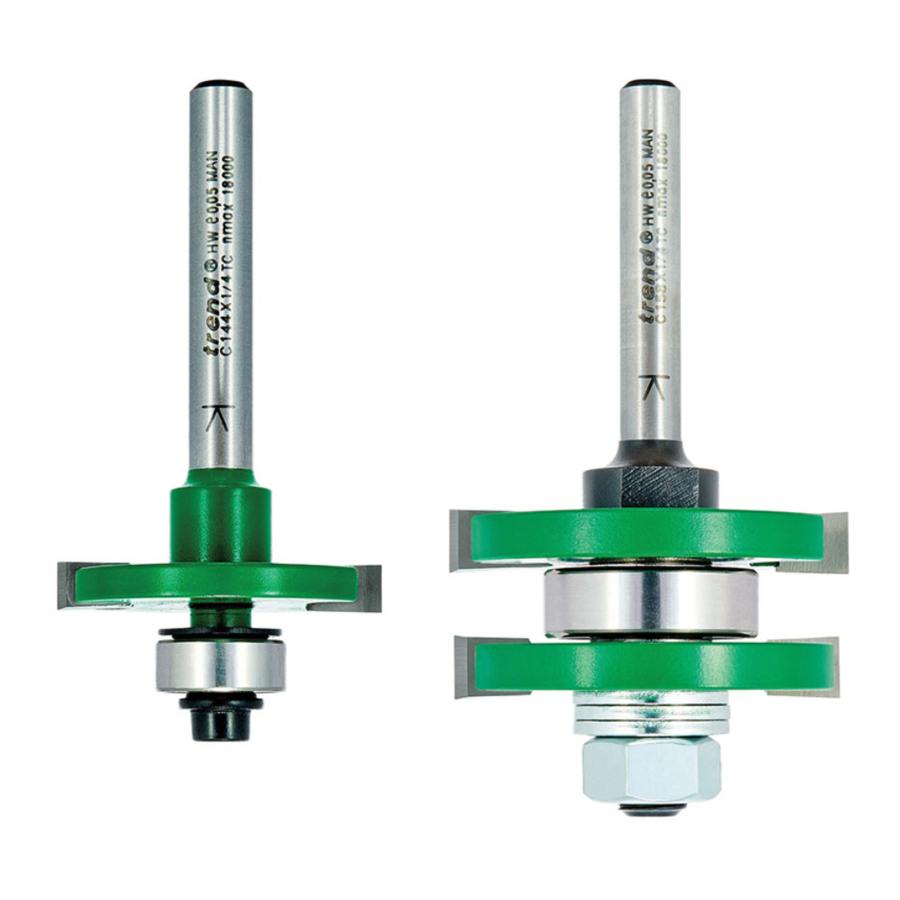

V tej škatli boste našli en komplet za pero in utor ter nastavljiv komplet podložk.
V teh navodilih se uporabljajo naslednji simboli.

Označuje nevarnost telesnih poškodb, izgube življenja ali poškodbe orodja v primeru neupoštevanja navodil.

Glejte navodila za uporabo vašega električnega orodja.

Ta rezkar se ne sme uporabljati, dokler ni ugotovljeno, da je električno orodje, ki bo priključeno na to enoto, v skladu z direktivo 2006/42/ES (označeno z oznako CE na električnem orodju).

PREDVIDENA UPORABA

Ta komplet rezkarjev je namenjen uporabi v stroju za rezkanje s fiksno glavo za izdelavo spoja pero in utor v lesu in MDF.

Debelina materiala:
min. 15mm
maks. 18mm

VARNOST

Pred uporabo preberite in razumejte varnostne točke na koncu teh navodil ter navodila za električno orodje.

PROSIMO, SHRANITE TA NAVODILA NA VARNEM MESTU.

Uporabnike v Združenem kraljestvu opozarjamo na predpise o zagotavljanju in uporabi delovne opreme iz leta 1998 in vse poznejše spremembe.

Uporabniki morajo prebrati tudi HSE/HSC Safe
Uporaba strojev za obdelavo lesa, odobreni kodeks ravnanja in vodnik ter vse spremembe.

Uporabniki morajo biti usposobljeni za uporabo opreme za obdelavo lesa, preden uporabijo naše izdelke.

Zagotovite udoben delovni položaj in varno pritrjen element.
Prosimo, da otroke in obiskovalce držite stran od orodja in delovnega območja. Vsa orodja imajo preostalo tveganje, zato je treba z njimi ravnati previdno.

Pozornost je treba nameniti informacijskemu listu HSE o varni uporabi strojev za vertikalno oblikovanje vretena št. 18 in vsem revizijam.

POTREBNI PREDMETI

• Rezkalnik z nameščeno ustrezno kleščo.
• Rezkalna miza ali nadglavno stojalo za rezkalnik.
• Ročno orodje.
• 13mm A/F ključ.

PRILOŽENI PREDMET IN OPIS DELOV

1. Vreteno x1
2. Matica 13mm A/F x1
3. Rezkalnik utorov premera 41mm, 6,3mm širine reza x2
4. Ležaj premera 22mm x1
5. Podložka 0,5mm x2
6. Podložka 1,5mm x3
7. Distancnik 6mm x1
8. Navodila x1

SESTAVLJANJE

Komplet je dobavljen v nastavitvi za pero. Vendar ne pozabite najprej obdelati utor.
Spremembe v tesnosti je mogoče doseči z dodajanjem ali odstranjevanjem podložk. To je najpomembnejše po ponovnem ostrenju.
Kroglični ležaj na vsaki nastavitvi bo samodejno zagotovil pravilno globino reza.
Pri ponovnem sestavljanju sledite zaporedju obeh diagramov.
Prepričajte se, da so rezkalniki utorov sestavljeni v pravilni smeri, tj. da se ujemajo z vrtenjem vretena.

Pri uporabi zložljivega orodja (večrezilno, blok, rezkalnik utorov itd.) na vretenu zagotovite, da so rezalni robovi zamaknjeni drug glede na drugega, da zmanjšate udarec pri rezanju. OPOMBA: Diagrami prikazujejo rezalni rob, ki ni zamaknjen zaradi jasnosti.

Nastavitev za pero

kot je dobavljeno

P.T.O

Nastavitev za utor

DELOVANJE

Pazljivo odstranite zaščitni vosek z rezkarja in ga zavrzite.
Vstavite steblo rezkarja v klešče vsaj do označene črte na steblu. To zagotavlja, da je vsaj 3/4 dolžine stebla pritrjene v kleščah.

Priporočena hitrost je 18.000 vrt/min.

Rezanje utora

Odvijte matico s 13mm A/F ključem, odstranite vse dele in jih ponovno sestavite v skladu z diagramom nastavitve za utor. Nastavite rezkar na želeno višino glede na les (to bo odvisno od debeline lesa).

Ležaj bo samodejno zagotovil pravilno globino reza. Če se ne uporablja stranska ograja, bo potreben vodilni kos.

Rezanje peresa

Odvijte matico s 13mm A/F ključem, odstranite vse dele in jih ponovno sestavite v skladu z diagramom nastavitve za pero. Rezkalniki utorov C morajo biti pod kotom 90° drug glede na drugega, da se zmanjša udarec pri rezanju. Višino rezkarja bo treba prilagoditi, da se ujema z utorom.

Izdelan spoj bo rahlo ohlapen, da se omogoči enostavno sestavljanje končnega spoja. Za tesen spoj je treba dodati dodatne podložke E na vsako stran ležaja v nastavitvi za pero.

Spoj pero in utor, ki prikazuje minimalno in maksimalno možno debelino lesa.

Pred uporabo rezkarja se prepričajte, da je pravilno sestavljen in da je zaklepna matica popolnoma zategnjena na pravilen navor.

NADOMESTNI DELI

Uporabljajte samo originalne nadomestne dele in dodatke Trend.

VZDRŽEVANJE

Neprekinjeno zadovoljivo delovanje je odvisno od pravilne nege orodja in rednega čiščenja.

Čiščenje

• Redno odstranjujte nabiranje smole.
• Nanesite zaščito proti rji na stebla. Ne uporabljajte zaščite proti rji na vodilih s krogličnimi ležaji.

Mazanje

• Uporabite PTFE suho mazivo v spreju na orodju.
• Nanesite zaščito proti rji na stebla. Ne uporabljajte zaščite proti rji na vodilih s krogličnimi ležaji.

Shranjevanje

Po uporabi vedno vrnite rezkar v njegovo embalažo.

Varnostne točke

1. Odklopite električno orodje in nastavek iz napajanja, ko ni v uporabi, pred servisiranjem, pri nastavljanju in pri menjavi dodatne opreme, kot so rezkarji. Prepričajte se, da je stikalo v položaju "izklop" (izklop) in da se je rezkar nehal vrteti.
2. Preberite in razumejte navodila, priložena električnemu orodju, nastavku in rezkarju.
3. Trenutna osebna zaščitna oprema (OZO) za zaščito oči, ušes in dihal mora biti nošena. Roke, lase in oblačila držite stran od rezkarja.
4. Pred vsako uporabo preverite, ali je rezkar oster in nepoškodovan. Ne uporabljajte, če je rezkar top, zlomljen ali razpokan ali če je opazna ali sumljiva kakršna koli poškodba.
5. Največja hitrost (nmax), označena na orodju ali v navodilih ali na embalaži, se ne sme prekoračiti. Če je navedeno, je treba upoštevati območje hitrosti.
6. Vstavite steblo v klešče rezkalnika vsaj do označene črte na steblu. To zagotavlja, da je vsaj 3/4 dolžine stebla pritrjene v kleščah. Prepričajte se, da so vpenjalne površine čiste.
7. Preverite, ali so vse pritrdilne in vpenjalne matice, vijaki in vijaki na električnem orodju, nastavku in rezalnem orodju pravilno sestavljeni, zategnjeni in na pravilnem navoru pred uporabo.
8. Prepričajte se, da so nameščeni vsi vizirji, ščitniki in odsesavanje prahu.
9. Smer rezkanja mora biti vedno nasprotna smeri vrtenja rezkarja.
10. Ne vklapljajte električnega orodja, ko se rezkar dotika obdelovanca.
11. Pred začetkom katerega koli projekta je treba poskusne reze izvesti v odpadnem materialu.
12. Popravilo orodja je dovoljeno samo v skladu z navodili proizvajalcev orodja.
13. Ne izvajajte globokih rezov v enem prehodu, izvajajte plitke prehode, da zmanjšate stransko obremenitev, ki se uporablja na rezkarju.

Za več varnostnih nasvetov si oglejte www.trend-uk.com/safety.

Naša politika nenehnih izboljšav pomeni, da se specifikacije lahko spremenijo brez predhodnega obvestila. Trend Machinery & Cutting Tools Ltd. ne more biti odgovoren za noben material, ki je postal neuporaben, ali za kakršno koli posledično izgubo.

VARSTVO OKOLJA

Reciklirajte surovine namesto odlaganja kot odpadke.

Embalažo je treba razvrstiti za okolju prijazno recikliranje.
Izdelek in njegovo dodatno opremo je treba ob koncu življenjske dobe razvrstiti za okolju prijazno recikliranje.

GARANCIJA

Za vse izdelke Trend velja garancija proti vsem napakam v izdelavi ali materialu, razen za izdelke, ki so bili poškodovani zaradi nepravilne uporabe ali vzdrževanja.

© Trend Machinery & Cutting Tools Ltd. 2014 E&OE ® Vse blagovne znamke so priznane

Trend Machinery & Cutting Tools Ltd.
Odhams Trading Estate St Albans Road
Watford WD24 7TR England
Tel: 0044(0)1923 249911
technical@trendm.co.uk
www.trend-uk.com
