TREND C158 - Keele ja soone komplekti käsiraamat

SISSEJUHATUS

Täname, et ostsite selle Trendi freesimistera, mis peaks nende juhiste kohaselt kasutamisel kestma kaua.

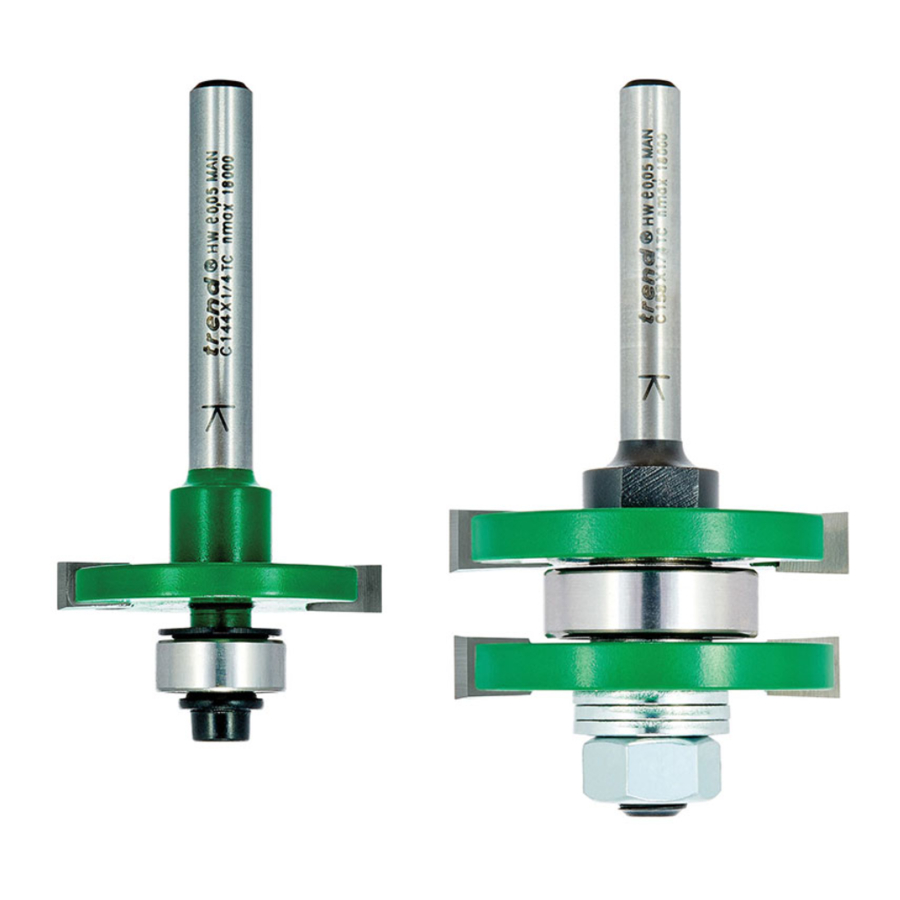

Selles karbis on üks keele ja soone komplekt ning reguleeritav seibide komplekt.
Nendes juhistes kasutatakse järgmisi sümboleid.

Tähistab kehavigastuse, elukaotuse või tööriista kahjustamise ohtu juhiste eiramise korral.

Vaadake oma elektritööriista kasutusjuhendit.

Seda tera ei tohi kasutusele võtta enne, kui on kindlaks tehtud, et selle seadmega ühendatav elektritööriist vastab direktiivile 2006/42/EÜ (tuvastatav elektritööriista CE-märgise järgi).

SIHTOTSTARBELINE KASUTUS

See terade komplekt on mõeldud kasutamiseks fikseeritud peaga freesimismasinas, et valmistada puidust ja MDF-ist keele ja soone ühendus.

Materjali paksus:
min. 15mm
max. 18mm

OHUTUS

Enne kasutamist lugege ja mõistke selle juhendi lõpus olevaid ohutusnõudeid ja elektritööriista juhiseid.

PALUN HOIDKE NEED JUHISED TURVALISES KOHAS.

Suurbritannia kasutajate tähelepanu juhitakse 1998. aasta tööseadmete varustuse ja kasutamise eeskirjadele ning kõikidele hilisematele muudatustele.

Kasutajad peaksid lugema ka HSE/HSC ohutut
puidutöötlemismasinate kasutamise heakskiidetud tegevusjuhendit ja juhenddokumenti ning kõiki muudatusi.

Kasutajad peavad enne meie toodete kasutamist olema pädevad puidutöötlemisseadmete kasutamisel.

Veenduge, et tööasend on mugav ja komponent on kindlalt kinnitatud.
Palun hoidke lapsed ja külastajad tööriistadest ja tööpiirkonnast eemal. Kõikidel tööriistadel on jääkoormus, seega tuleb neid käsitseda ettevaatusega.

Tähelepanu tuleks pöörata HSE infolehele nr 18 vertikaalsete spindelfreespinkide ohutu kasutamise kohta ja kõikidele muudatustele.

VAJALIKUD ESEMED

• Frees sobiva padruniga.
• Freespink või ülafreesi alus.
• Käsitööriistad.
• 13mm A/F mutrivõti.

KOMPLEKTIS OLEVAD ESEMED JA OSADE KIRJELDUS

1. Arbor x1 (Arbor x1)
2. Mutter 13mm A/F x1 (Mutter 13mm A/F x1)
3. Soonefrees 41mm läbimõõduga, 6.3mm lõikesoon x2 (Soonefrees 41mm läbimõõduga, 6.3mm lõikesoon x2)
4. Laager 22mm läbimõõduga x1 (Laager 22mm läbimõõduga x1)
5. Seib 0.5mm x2 (Seib 0.5mm x2)
6. Seib 1.5mm x3 (Seib 1.5mm x3)
7. Vahepuks 6mm x1 (Vahepuks 6mm x1)
8. Juhised x1 (Juhised x1)

KOKKUPANEK

Komplekt tarnitakse keele seadistuses. Kuid pidage meeles, et kõigepealt tuleb soon töödelda.
Tihedust saab muuta seibe lisades või eemaldades. See on kõige olulisem pärast teritamist.
Kuullaager igal seadistusel tagab automaatselt õige lõikesügavuse.
Uuesti kokkupanekul järgige kahe skeemi järjestust.
Veenduge, et soonefreesid on kokku pandud õiges suunas, st vastavalt spindli pöörlemissuunale.

Kui kasutate spindli arboril virnastatud tööriistu (mitme teraga, plokk, soonefrees jne), veenduge, et lõikeservad on üksteise suhtes nihutatud, et vähendada lõike mõju. MÄRKUS: Skeemidel on lõikeserv selguse huvides nihutamata.

Keele seadistus

nagu tarnitud

P.T.O

Soone seadistus

KASUTAMINE

Eemaldage teralt ettevaatlikult kaitsevaha ja kõrvaldage see.
Sisestage tera vars padrunisse vähemalt kuni varrele märgitud jooneni. See tagab, et vähemalt 3/4 varre pikkusest on padrunis.

Soovitatav kiirus on 18 000 p/min.

Soone lõikamine

Keerake mutter 13mm A/F mutrivõtmega lahti, eemaldage kõik osad ja pange need uuesti kokku vastavalt soone seadistuse skeemile. Seadke tera soovitud kõrgusele vastu puitu (see sõltub puidu paksusest).

Laager tagab automaatselt õige lõikesügavuse. Kui külgpiiret ei kasutata, on vaja pealejuhtivat detaili.

Keele lõikamine

Keerake mutter 13mm A/F mutrivõtmega lahti, eemaldage kõik osad ja pange need uuesti kokku vastavalt keele seadistuse skeemile. Soonefreesid C peaksid olema üksteise suhtes 90° nurga all, et vähendada lõike mõju. Tera kõrgust tuleb reguleerida vastavalt soonele.

Valmistatud ühendus on veidi lahtine, et võimaldada valmisühenduse lihtsat kokkupanekut. Tiheda ühenduse jaoks tuleks keele seadistuses laagri mõlemale küljele lisada täiendavad seibid E.

Keele ja soone ühendus, mis näitab minimaalset ja maksimaalset võimalikku puidu paksust.

Enne tera kasutamist veenduge, et see on õigesti kokku pandud ja lukustusmutter on täielikult õige pöördemomendiga kinni keeratud.

VARUOSAD

Palun kasutage ainult Trendi originaalvaruosi ja -tarvikuid.

HOOLDUS

Pidev rahuldav töö sõltub tööriista nõuetekohasest hooldusest ja regulaarsest puhastamisest.

Puhastamine

• Eemaldage regulaarselt vaigu kogunemine.
• Kandke varrele roostekaitsevahend. Ärge kasutage roostekaitsevahendit kuullaagri juhtidel.

Määrimine

• Kasutage tööriistal PTFE kuiva määrdeainet.
• Kandke varrele roostekaitsevahend. Ärge kasutage roostekaitsevahendit kuullaagri juhtidel.

Ladustamine

Pange tera pärast kasutamist alati tagasi pakendisse.

Ohutusnõuded

1. Ühendage elektritööriist ja lisaseade vooluvõrgust lahti, kui neid ei kasutata, enne hooldust, reguleerimist ja tarvikute, näiteks terade vahetamist. Veenduge, et lüliti on "väljas" asendis ja tera on pöörlemise lõpetanud.
2. Lugege ja mõistke elektritööriista, lisaseadme ja teraga kaasasolevaid juhiseid.
3. Tuleb kanda kehtivaid isikukaitsevahendeid (PPE) silmade, kõrvade ja hingamisteede kaitseks. Hoidke käed, juuksed ja riided terast eemal.
4. Enne iga kasutamist kontrollige, kas tera on terav ja kahjustusteta. Ärge kasutage, kui tera on nüri, katki või mõranenud või kui on märgata või kahtlustada kahjustusi.
5. Tööriistale või juhistele või pakendile märgitud maksimaalset kiirust (nmax) ei tohi ületada. Kui on märgitud, tuleb kiirusvahemikku järgida.
6. Sisestage vars freesipadrunisse vähemalt kuni varrele märgitud jooneni. See tagab, et vähemalt 3/4 varre pikkusest on padrunis. Veenduge, et kinnituspinnad on puhtad.
7. Enne kasutamist kontrollige, kas kõik elektritööriista, lisaseadme ja lõiketööriistade kinnitus- ja kinnitusmutrid, poldid ja kruvid on õigesti kokku pandud, pingul ja õige pöördemomendiga.
8. Veenduge, et kõik visiirid, kaitsmed ja tolmueemaldus on paigaldatud.
9. Freesimise suund peab alati olema vastupidine tera pöörlemissuunale.
10. Ärge lülitage elektritööriista sisse, kui tera puudutab toorikut.
11. Enne mis tahes projekti alustamist tuleks teha proovilõikeid jäätmematerjalist.
12. Tööriistade remont on lubatud ainult vastavalt tööriistatootjate juhistele.
13. Ärge tehke sügavaid lõikeid ühe käiguga, tehke madalaid käike, et vähendada terale rakendatavat külgkoormust.

Lisateavet ohutuse kohta leiate veebisaidilt www.trend-uk.com/safety.

Meie pideva täiustamise poliitika tähendab, et spetsifikatsioonid võivad muutuda ilma ette teatamata. Trend Machinery & Cutting Tools Ltd. ei vastuta kasutuskõlbmatuks muudetud materjali ega mis tahes kaudsete kahjude eest.

KESKKONNAKAITSE

Taaskasutage tooraineid, selle asemel et neid jäätmetena kõrvaldada.

Pakendid tuleks sorteerida keskkonnasõbralikuks ringlussevõtuks.
Toode ja selle tarvikud tuleks nende eluea lõpus sorteerida keskkonnasõbralikuks ringlussevõtuks.

GARANTII

Kõikidele Trendi toodetele antakse garantii tootmis- või materjalidefektide vastu, välja arvatud toodetele, mis on kahjustatud ebaõige kasutamise või hoolduse tõttu.

© Trend Machinery & Cutting Tools Ltd. 2014 E&OE ® Kõik kaubamärgid on tunnustatud

Trend Machinery & Cutting Tools Ltd.
Odhams Trading Estate St Albans Road
Watford WD24 7TR England
Tel: 0044(0)1923 249911
technical@trendm.co.uk
www.trend-uk.com
